"BrocAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index

"BrocAuBoisAuFer" pour les 'Makers' du bricolage.
Ps: Excusez moi d’avance pour mes quelques fautes, mais je n'ai pas fait de grande écoles. PapyKy.

 FAQFAQ   SearchSearch   MemberlistMemberlist   UsergroupsUsergroups   RegisterRegister
 ProfileProfile   Log in to check your private messagesLog in to check your private messages   Log inLog in

Projet CNC du Chti
Goto page: <  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  >

Post new topic   This topic is locked: you cannot edit posts or make replies.    "BrocAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres.
Previous topic :: Next topic
Author Message
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,805
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 16 Mar - 18:02 (2015)    Post subject: Projet CNC du Chti Reply with quote

PublicitéSupprimer les publicités ?
Salut Justin.


Bien et rapide, mais l'échelle 1, doit correspondre en millimètre je suppose ??.
Car l’échelle peut représenté d'autre mesures, Mètres, décimètres, ou encore toutes autres dimensions (Pouce).


Alors tu en est ou avec tes dessin ??.


Bonne semaine a tout les visiteurs de cette page, (1188 visite depuis le 24/09/2014), PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 16 Mar - 19:20 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut PaPyKyKa,
Oui, tu peux choisir l'unité.
La c'est en Mm.

1188 visites sur cette page !! O_o !!
Après tu me diras je suis venu voir mon sujet au moins une centaine de fois lol.

Bon sinon concernant les plans ... Avec les partiels de mon master je fais comme je peux.
Le je termine l'axe Z ! Qui est pour moi la partie la plus longue à réaliser je trouve.

Dit moi PaPyKy,
Le palier sur lequel tu laisse pendre la VAB.
Comment est maintenue la VAB par le palier ? C'est quelle genre de fixation ? Un Circlips ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,805
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 16 Mar - 19:35 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut.

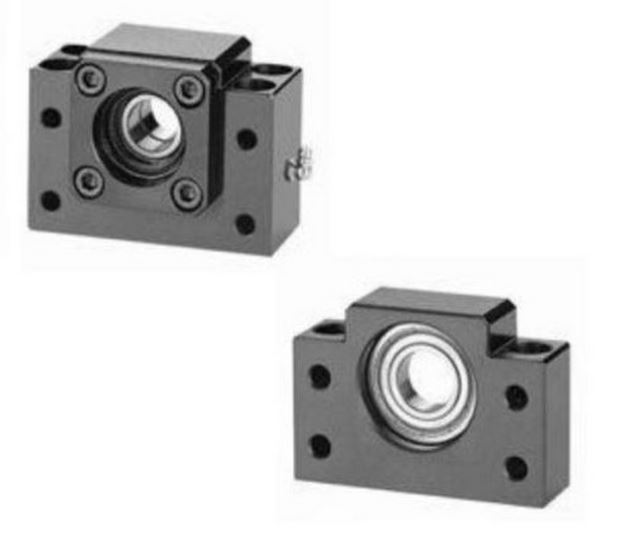

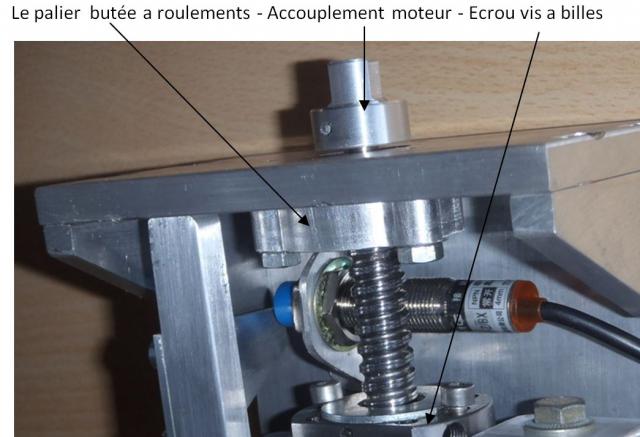

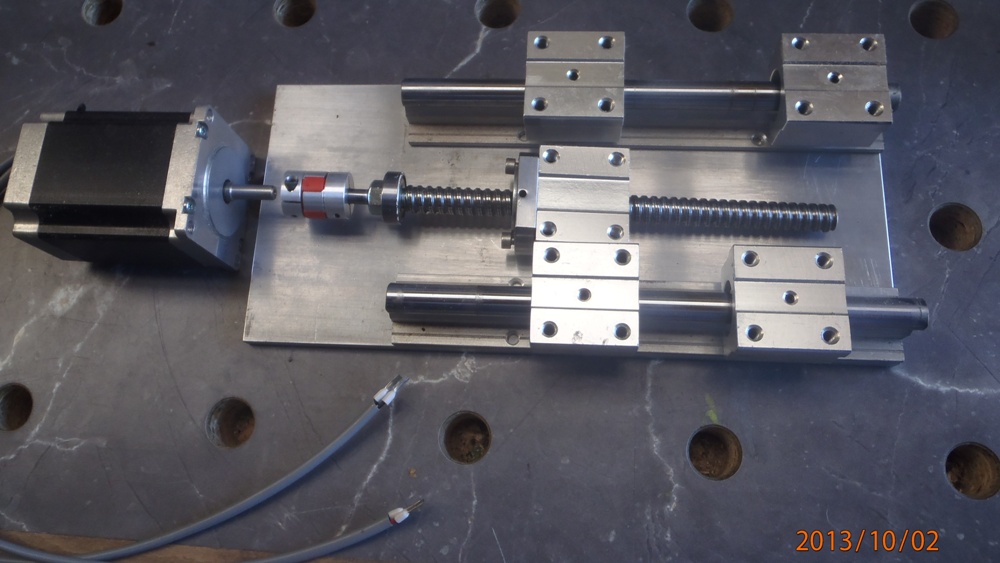

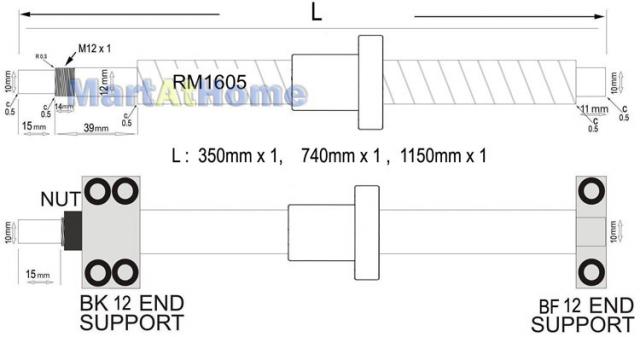

C'est comme sur cette photo.



Le roulement est dans une cage, et l'écrou de la vis et c'est tout.





A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 16 Mar - 20:24 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut,
C'est donc ton accouplement moteur qui supporte tout le poids de la VAB ?
Car le roulement du palier ne tiens pas la VAB.
Pourtant il y a un jour entre ton accouplement moteur et la tôle d'aluminium. Ce qui laisse penser que finalement c'est ton roulement qui tiens la VAB...


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,805
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 16 Mar - 20:55 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir.


NON le roulement sert de butée et maintien la vis a billes.


Tu n'a pas eu des supports de VAB avec ton colis ??.





Celui de gauche est un roulement butée, et autre n'est pas utile dans l'axe "Z".
Car si le place tu aura des difficulté pour sont alignement car VAB est trop courte.





Et plus n'est pas utile car vis est verticale.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 16 Mar - 22:09 (2015); edited 1 time in total
Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 16 Mar - 21:16 (2015)    Post subject: Projet CNC du Chti Reply with quote

Je suis tout a fait d'accord avec toi PaPyKyKa.
Le roulement butée de gauche, je l'ai bien reçu avec mon colis.
Par contre il coulisse sur la VAB, il n'y a pas de fixation qui tiens la VAB.
Si je prend mon roulement butéé à la vertical et que je glisse ma vis a bille dedans.
Elle tiens mais pas beaucoup, suffit juste de bouger un peu et la VAB tombe.

Sur l'autre palier, ils m'ont fourni un circlips mais pas pour l'autre côté.

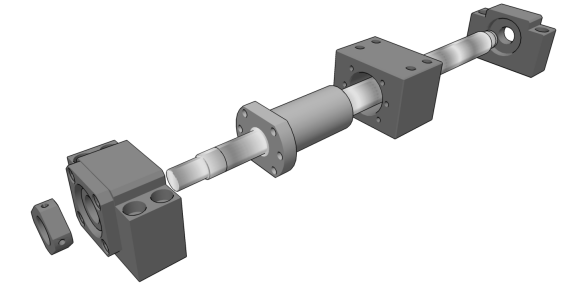

Comme sur cette image :

Dans le cas d'un circlips la VAB ne peut pas tomber.
J'ai sans doute loupé quelques chose PaPyKyKa, car ton montage fonctionne.
Le problème vient de moi ! La compréhension lol

En plus cette semaine je ne suis pas à la maison, du coup j'ai pas e matériel sous la main...

EDIT : Ca serait cette petite vis sur l'écrou qui maintient la vab ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,805
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 16 Mar - 21:32 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut a toi.


Mais la VAB coté accouplement a un filet de M12/100, pour serré les deux roulements interne.
Autrement pas de maintien de la vis en latéral.








A bientot, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 16 Mar - 22:10 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut!

OO mais que suis-je bête ! J'avais oublié qu'il y avait un filetage !
Sans la matériel sous la main je suis vite perdu désolé Smile
Je viens de m'en rendre compte.
Merci de ta patience et les explications PaPyKyKa


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,805
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 16 Mar - 22:24 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir.



Cette petite vis est mise pour maintenir l'écrou M12/100, quand celui-ci a précontraint les roulement,
Cet cette écrou ne peut pas être bloqué,
mais seulement fait pour donné une contrainte aux deux roulements, sans jeu et pas dur.

L'autre palier il est lisse coté extérieur, pour pouvoir coulissé sur plusieurs Mm, donc libre sur la longueur de la VAB,
et le circlip est la pour maintenir le roulement sur la portée de la VAB,
Ce palier sert uniquement pour maintenir la VAB et rien d'autre.



A plus, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 17 Mar - 21:01 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir,
Merci pour toutes les explications PaPyKyKa Smile

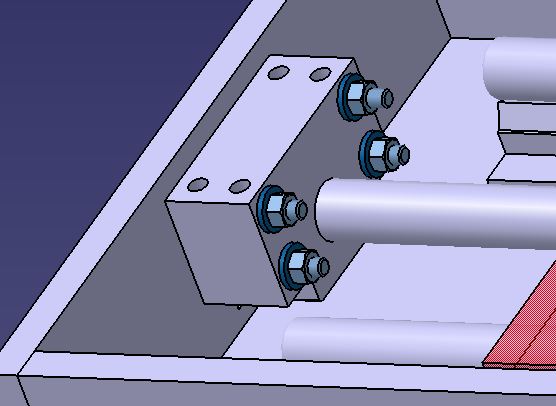

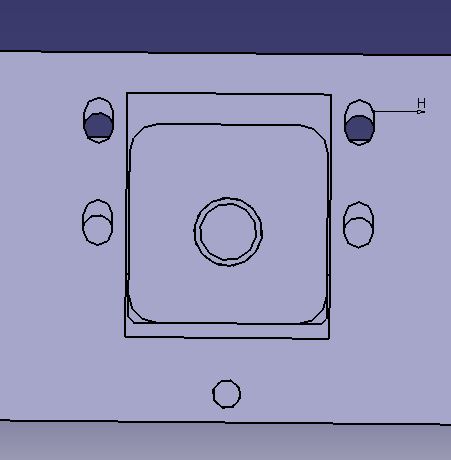

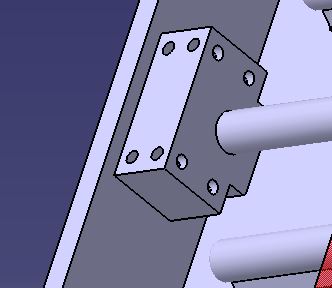

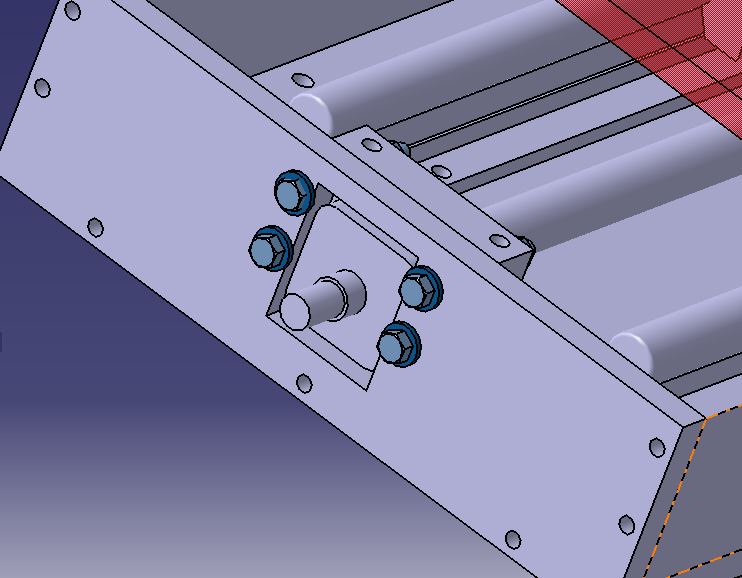

Voici le palier BK12 dans mon assemblage :






J'ai fait des trous oblong de 8 mm en longueur. Juste pour l'ajustement de la VAB quand il faudra effectuer les réglages mécaniques.

Pour fixer le palier je vais utiliser une vis d'assemblage à tête hexagonale. Comme sur le schéma ci-dessous :

Qu'en pense tu PaPyKyKa ? Pas besoin de rondelle sur ce montage ?

Je me pose également une question :

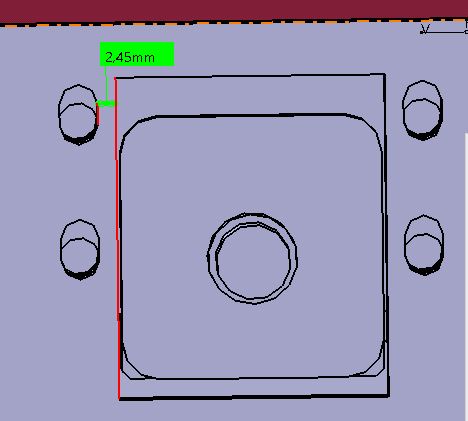

Il reste exactement 2.45 mm entre le trou oblong et la découpe carré dans la tôle d'aluminium.
Cela fait juste ou pas ? Je risque pas de fissurer la tôlé d'Aluminium au serrage ?

Bien cordialement

Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,805
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 17 Mar - 21:15 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir a toi.


Cela est bien,
Pour les vis avec des rondelles coté du trou oblong simplement.
Ce qui est obligatoire, mais il faut parfois faire une découpe de la rondelle.





A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 17 Mar - 22:25 (2015)    Post subject: Projet CNC du Chti Reply with quote

D'accord PaPyKy Smile
Et pour la distance de 2.45 mm, c'est pas trop petit ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,805
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 17 Mar - 22:40 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir.


Quand tu fait un trou taraudé de 5 Mm dans l'épaisseur d'une tôle de 10 Mm.


Il te reste combien ??


Il il n'est déjà arrivé de mettre du M6 dans du 10 Mm, reste pas grand chose.


A la condition que le filetage soit assez profond 20/25 Mm, il n'y a pas de problème.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 17 Mar - 23:16 (2015)    Post subject: Projet CNC du Chti Reply with quote

Justement pour le taraudage, je n'y connais pas grande chose j'avoue !
Je sais tarauder mais à chaque fois c'est le père qui me donne les outils Smile
Faudra que je lui pose des questions mais le je ne suis pas à la maison.

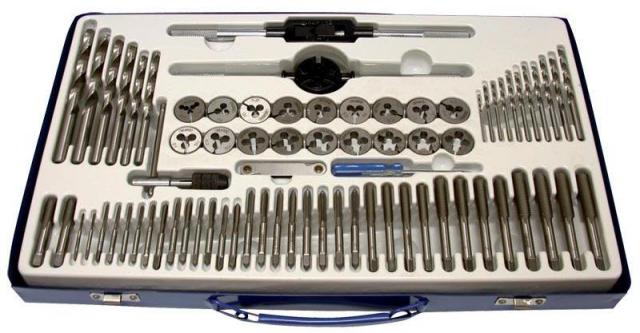

J'ai trouvé ceci !
http://sectionmei.buisson.free.fr/cours4/le-taraudage.pdf
Des instructions pour le taraudage avec les avant trou :
Par contre pour de la viserai normalisé c'est dire par exemple du M8 avec un pas de 1.25
L'avant trou doit avoir un diamètre de : 8 - 1.25 = 6.75

C'est jolie tous ça ! mais ça existe des forets au diamètre de 6.75 ? 0_o


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,805
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 17 Mar - 23:32 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut a toi novice dans la mécanique.

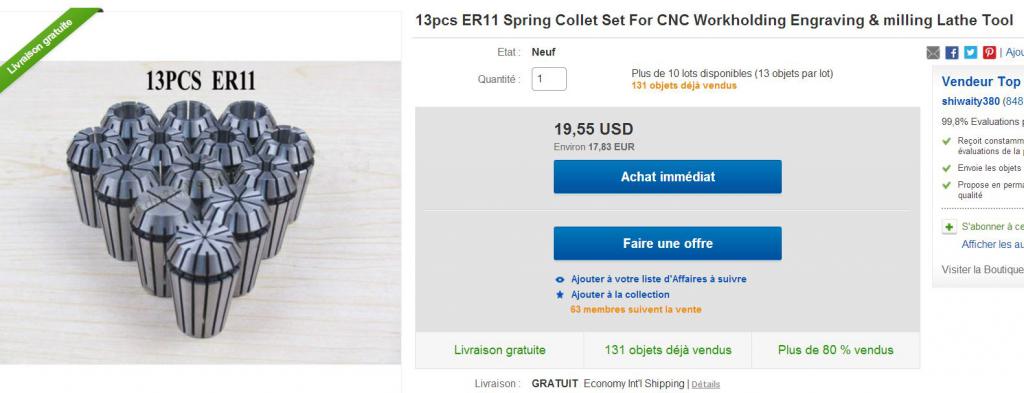

Oui, il existe 6.75, et encore mieux, on peut trouvé tout forêt au 0.01 prés,
Mais c'est vrai que c'est fait a la demande, Mais au 0.05, cela est du normalisé.


Et en plus les mèches pour le prés trou a taraudé, est courant chez les outilleurs.


Bon lien que tu donne là.



Faut acheté chez un marchand d'outils et pas en GSB.

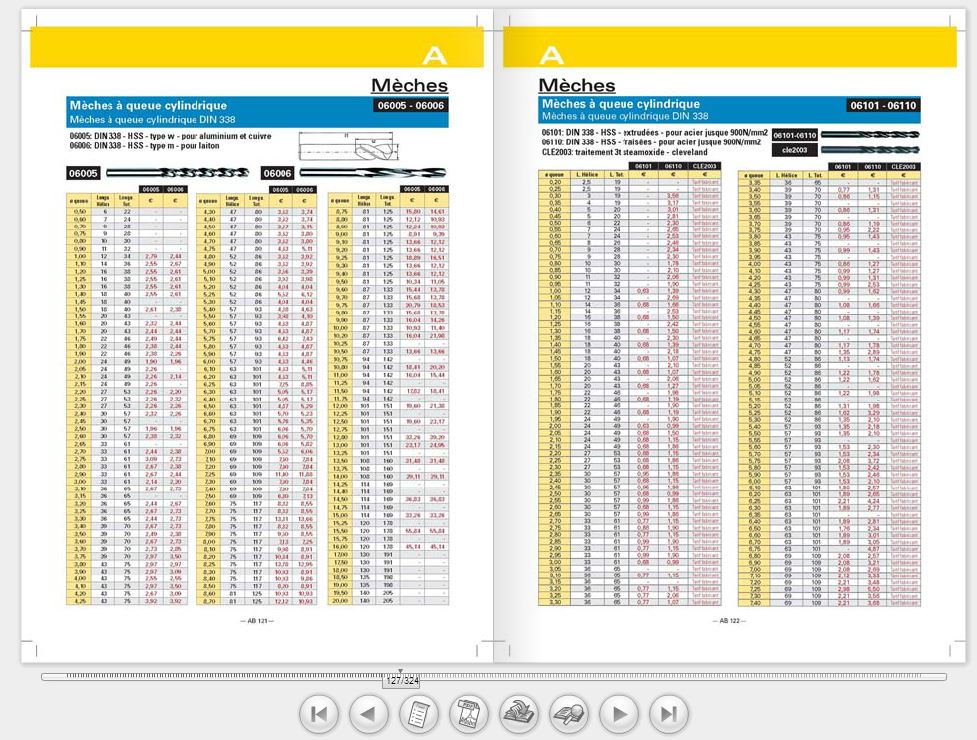

Une page de leur catalogue.




Autre gros fournisseur a la frontière Franco-Belge.

A voir leur fourniture général.

A plus, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 17 Mar - 23:56 (2015); edited 3 times in total
Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 17 Mar - 23:45 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut PaPyKyKa

Mon dieu moi Novice !! Que dis tu !
Shocked

Non j'avoue !! Je suis Novice. J'suis plus électronique.
Vive l'humour tout de même.

En tout cas merci pour les informations ! Si le père n'a pas les foret à la bonne dimension j'irai en chercher des nouveaux Smile


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Thu 19 Mar - 22:44 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut Smile
Dit moi PaPyKyKa sur cette photo :


Ce sont bien des rondelles CS (Conique Striée) que tu utilises ?

Une autre question également : Quel genre d'écrou mettre l'autre côté ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,805
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 19 Mar - 23:17 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir a toi.


Oui ce sont des Rondelles CS, comme tu dit, car j'en ai beaucoup, mais d’autre simple sont bonne aussi.
C'est surtout pour avoir plus de pose sur l'aluminium, pour évité le marquage.


Ces vis n'ont pas d'écrou, car sont vissée dans un palier qui supporte l'écrou de la VAB.


Je place le plus possible de rondelles contre de l'aluminium, pour évité le marquage.

Pour le écrous utilisé sont avec rondelle intégrée,comme sur cette photo.

Ici sur la fixation du moteur "X" de "DeuKy-CNC" en cour de montage.


Bon WE, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Fri 20 Mar - 00:46 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Smile

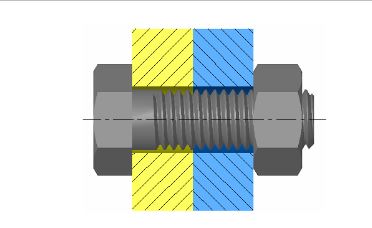

Bon voilà pour le boulonnage :



Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 24 Mar - 16:51 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut,
J'aurais une petite question PapyKy,
Sur l'axe Z et Y, si j'utilise des petites courroies au lieu de mettre directement mes moteurs avec l'accouplement moteur cela joue sur la précision ?
Car une courroie cela reste toujours en quelques sorte flexible/élastique.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,805
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 24 Mar - 18:48 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Les courroies sont très résistante, car fibre dans l’âme et même certaine ont de l'acier.


Non, tu peut utilisé l'un ou l'autre, cela ne jouera pas sur la précision.


Car l'accouplement a aussi, une partie élastique, dans l'élément entre les deux parties aluminium,
Donc les deux ont un effet élastique, mais négligeable.


Et comment avance tu dans tes dessins ??.


Bonne semaine a toi, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Fri 24 Apr - 12:03 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour à tous !
Longue absence pour quelques raisons !
Mais je suis retour et je recommence a travailler sur mes plans !
Je suis toujours sur l'Axe Z qui vient de se terminer !
Je vous mes une vidéo du 3D avec quelques mesures cela m'évitera de prendre de nombreuses photos !

Voici la vidéo :


Qu'en penses-tu PaPyKyKa ?
Les coulissants SBR20 sont espacés de 125 mm comme indiqué sur la vidéo. Est-ce suffisant ?
J'accepte tous les critiques ! ^^

Bien cordialement,

Justin


   J'ai mis à jours mon message juste au moment ou tu as répondu lol ^^


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,805
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 24 Apr - 12:34 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonne fin de semaine a toi.


Oui c'est toujours pas facile de faire ce que l'on voudrais.

Oh que c'est beau comme présentation en 3D.
Pour 125 Mm, c'est plus que bien.
Si je pouvais en faire autant.

 Combien de course sur l'axe "Z" ??.



A bientot, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Fri 24 Apr - 14:07 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour PaPyKyKa Smile
La partie mobile de l'axe Z peut descendre de 175 mm

Sur ma VAB RM2005, je vais avoir besoin d'une poulie dentée pour mettre un courroie. Tu trouve cela également sur ebay ?

PS : Si tu veux Catia V5 et des cours (format PDF) pour faire des plans sur Catia, ça sera avec plaisir. Sachant que pour ce que l'on fait, on a besoin d'apprendre que deux ateliers de l'outil. Ça te prendrai peut être une journée de temps à prendre la main. Si cela t’intéresse contact moi par MP


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,805
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 24 Apr - 20:49 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Poulies, courroies tu dit, oui sur Ebay,
Quelle type, largeur, diamètre d'axe, NB de dents ??


Beaucoup de modèle, suffit de demandé.
Exemple sur une recherche, "T5 Timing Belt"
Mais plein d'autre type de denture."T10 Timing Belt" ou encore "MXL Timing Belt"...........


Sur "DeuKy-CNC" j'ai placé des courroies XL, donc recherche "kit MXL Timing Belt", plus précise.

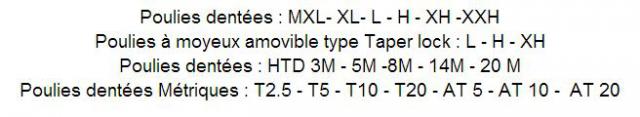

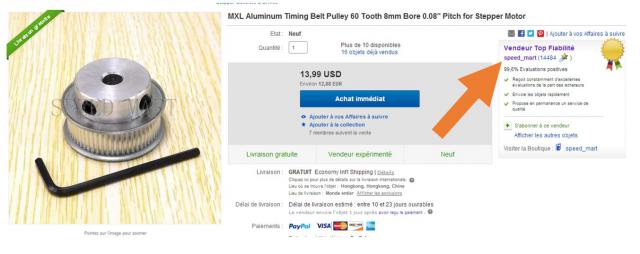

Si tu veut savoir ce qui existe sur le marché, voici un revendeur français, mais tu trouve ce que tu veux sur Ebay moins chère.
Et a partie de là, comme tu sais ce qui existe, tu fait une recherche sur Ebay.

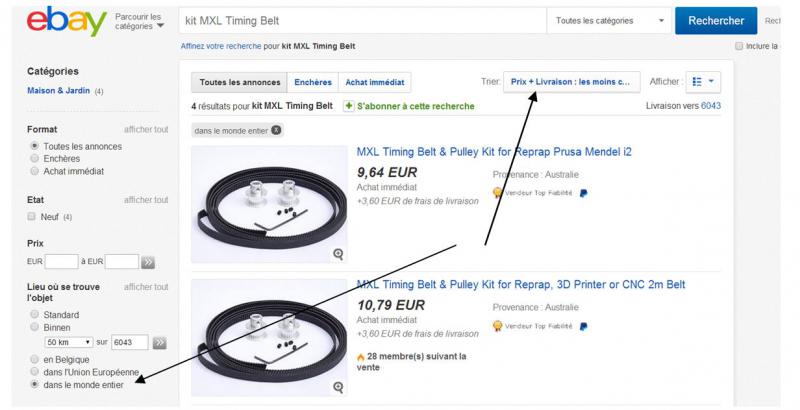

Avec comme critère, monde entier et prix le moins chère prix et port compris.


Bon WE a tous, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 26 Apr - 13:29 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour PaPyKyKa,
Quand on regarde les kit sur Ebay, on ne trouve pas les dimensions (diamètre du trou au milieu).
Car l'arbre de la VAB RM2005 à un diamètre de 12mm. Mais on a pas beaucoup d'information sur la diamètre des poulie sur ebay.
A moins que je ne me trompe


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,805
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 26 Apr - 17:27 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.

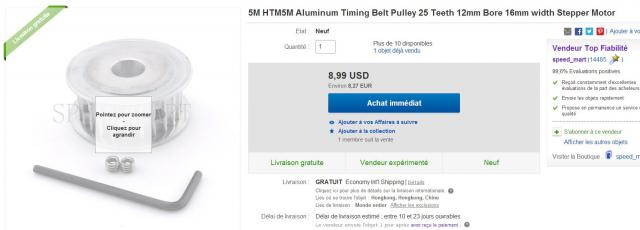

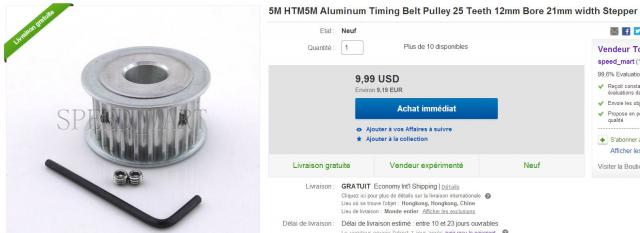

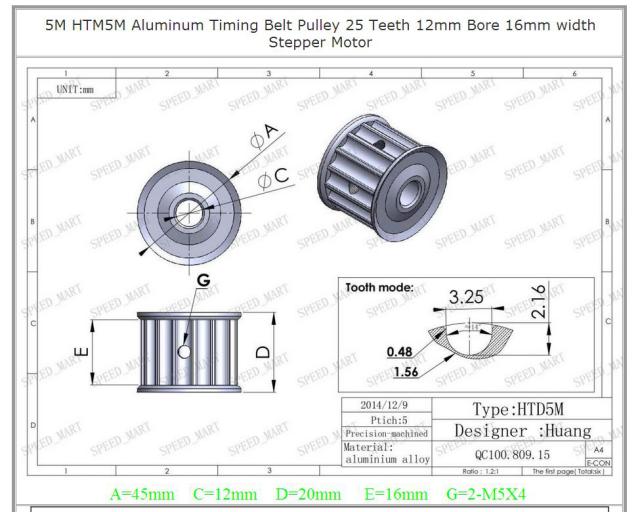

Apres petite recherche, voici un modèle en HTM.

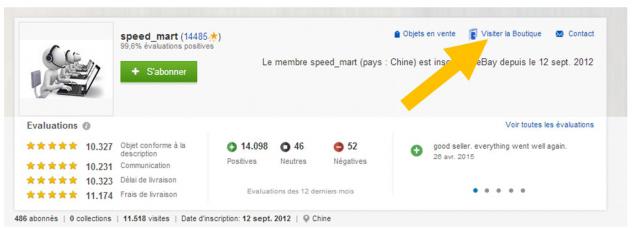

Quand tu trouve un revendeur, tu rendre sur sont site, pour avoir tout ce qui exige sur sont site.

Sur ce site il y a beaucoup de pages.







C'est cela faire une recherche de composants sur Ebay, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Fri 22 May - 14:26 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour,
Quelques nouvelles !
J'ai réalisé la maquette de l'axe Z pour confirmer mes plans !
La maquette est réalisée dans du MDF 10mm.
Voici une petite vidéo ! Il ne faut pas prendre en compte la visserie ! Ce n'est qu'une maquette !
Ce montage confirme mes plans ! Usinage en principe la semaine prochaine dans de l'aluminium de 10mm.

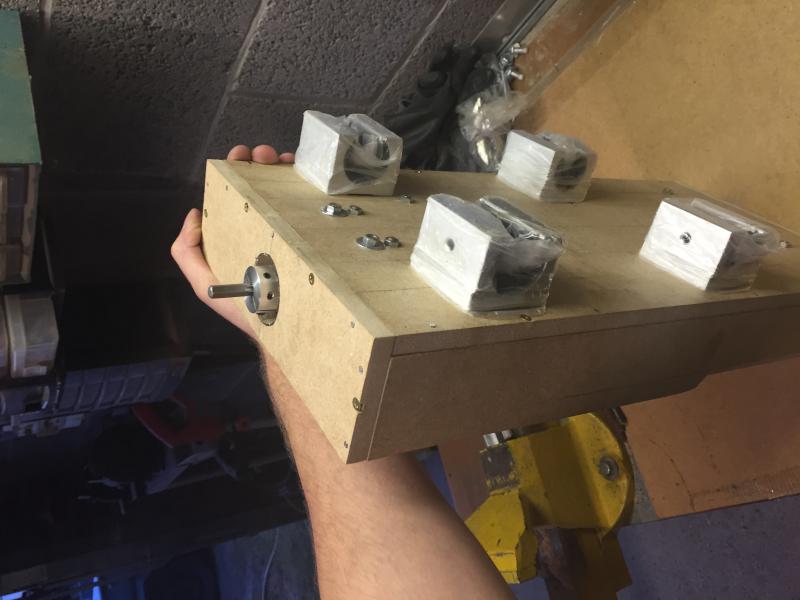

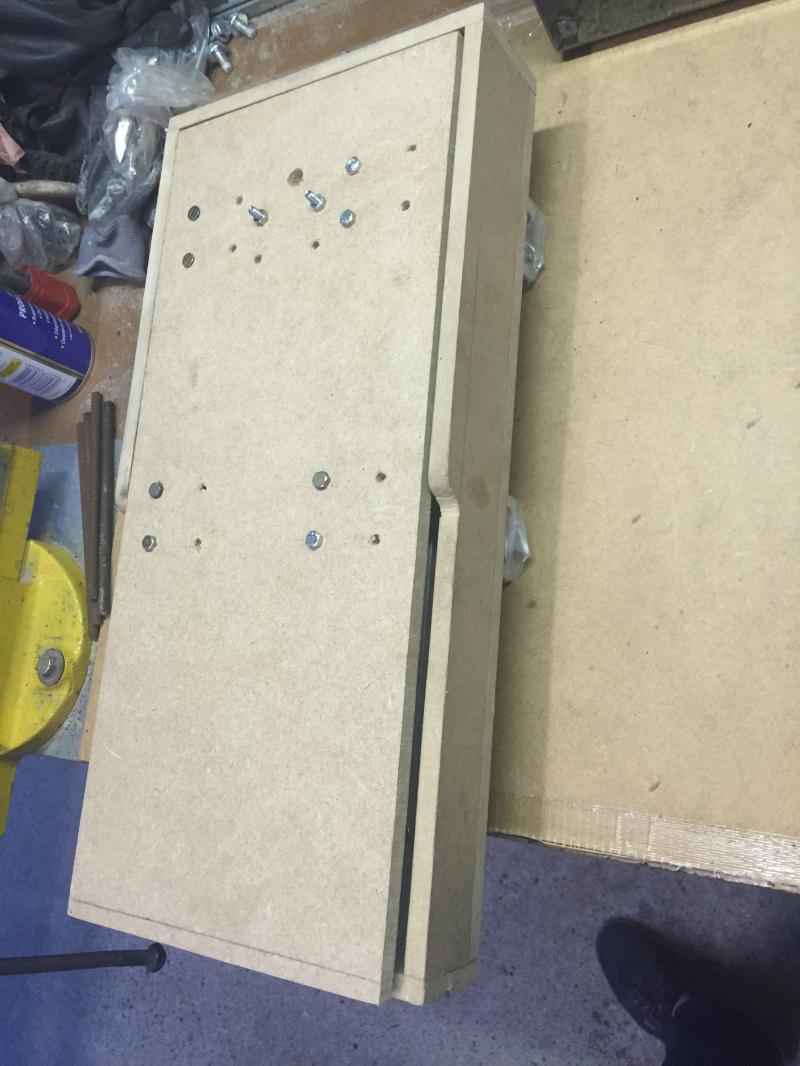

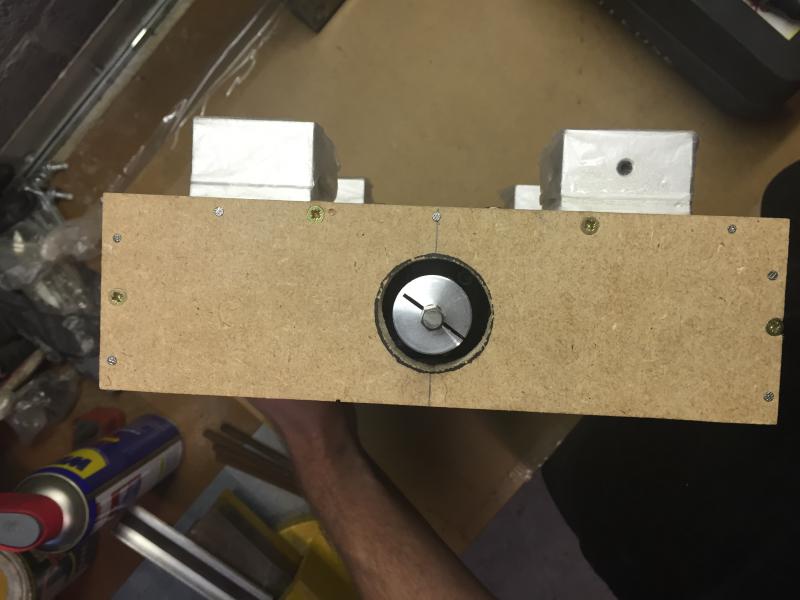

Voici également quelques photos :








Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,805
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 22 May - 19:27 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Beau porto, si tu le monde fessait cela....... Et en plus de l'idée,
C'est faire les plans c'est la première chose pour crée un CNC.

Quel est la course max, et n'oublie pas de prevoir le fin de course pour la référence en position haute.
Il y a surement suffisamment de place, mais comme tout est refermer, pour le réglage ???.


Merci pour cette vidéo, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Fri 22 May - 19:52 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut PaPyKyKa Smile
Oui je préfère faire des prototypes surtout pour une grosse machine comme celle-là.
Il faut être sur afin de diminuer les erreurs.

Pour la course en principe c'est comme indiqué plus haut. Je n'ai pas vérifié avec le mettre mais je fais ça prochainement avec une petite photo Smile

Concernant les réglages tu parles des réglages sur quelles pièces ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,805
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 22 May - 20:01 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Le réglage du "0" du "Z", qui tout être fait automatiquement a chaque mise en fonction.





A bientot, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Fri 22 May - 20:15 (2015)    Post subject: Projet CNC du Chti Reply with quote

Alors concernant les réglages :
- Les trou pour la visserie des SBRU16 et SBRU20 :  Je pense que les trous seront un tout petit peu plus large pour laisser du jeu pour les réglages.
Comme ça on positionne les quatre coulissant SBRU16, on met les vis à la main dans un premier temps ce qui va positionner les coulissants. Puis on sert le tous et le tour est joué. Les VIS c'est du M5, donc les trous seront dans un premier temps de 5.2mm et si ça va pas on passera à 5.5mm.

- Le palier de la VAB de l'axe Z : Exactement la même chose, des trous un peu plus large. On fixe les vis à la main, on descend l'axe Z tout en bas pour que le support de la VAB aligne correctement la VAB dans l'axe et ensuite on sert le palier dans cette position.

- Concernant le capteur pour l'axe Z : Si j'ai bien compris, il faut un capteur pour l'axe Z pour lui indiquer sa position initiale. Et sur le logiciel il faudra lui indiquer sa course pour qu'il s'arrête correctement une fois en bas ? Est-ce bien cela PaPyKyKa ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,805
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 22 May - 20:26 (2015)    Post subject: Projet CNC du Chti Reply with quote

Oui, c'est bien cela, tu a tout compris, sur les capteurs des 3 axes.


Pour les rails, tu fixe un vis de chaque coté, et une fois tout réglé, tu fore, tu taraude, tu bloc.
A moins que cela serais fait par un autre CNC.

PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Fri 22 May - 20:33 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonne idée pour les rails je prend note Smile

La semaine prochaine, je commande la fraiseuse haut fréquence avec le variateur, la fixation de la fraiseuse (socle de fixation) les capteurs et les support de VAB.

Les fraiseuses haute fréquences comme celle que tu as sur ta CNC, elle se refroidit à l'eau (Water cooling) ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,805
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 22 May - 20:46 (2015)    Post subject: Projet CNC du Chti Reply with quote

Les fraiseuses haute fréquences,


il a les deux type, eau ou air, et différente puissance.


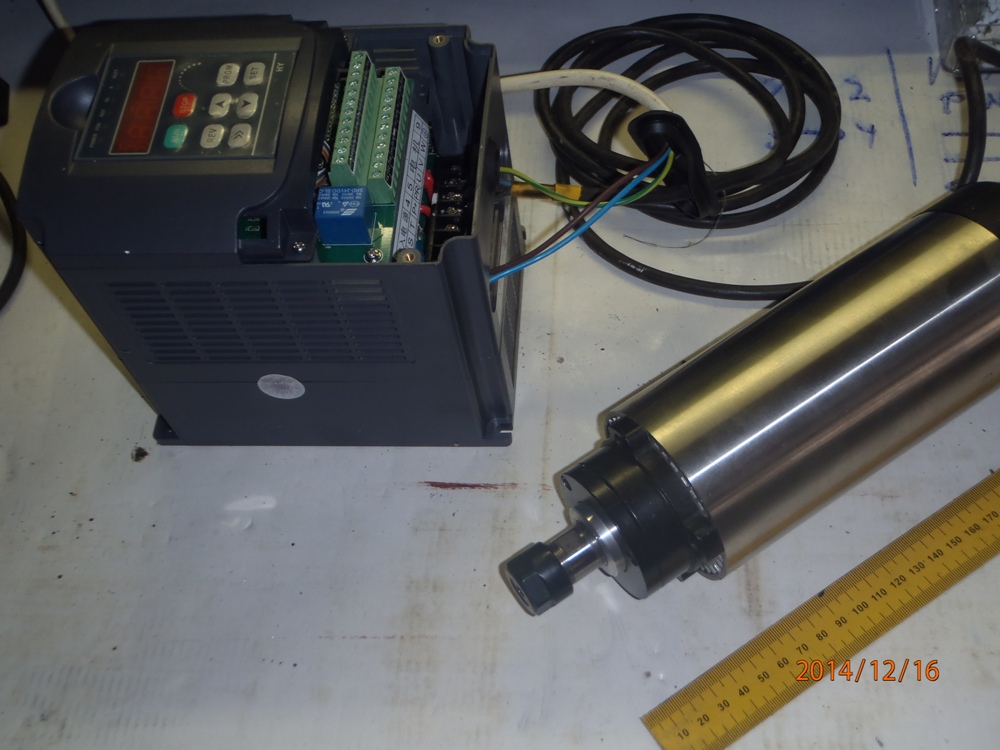

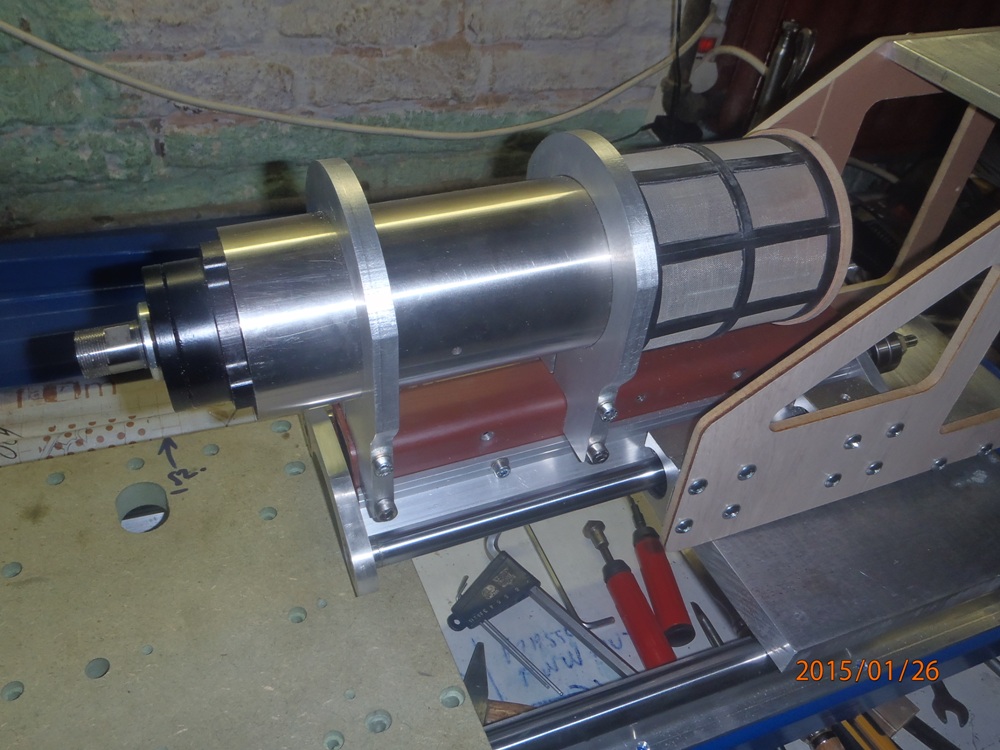

Sur "DeuKy-CNC", une broche a refroidissement air de 1500 Watts avec variateur de fréquence.





A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Fri 29 May - 18:34 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour PaPyKyKa,
Dit moi ! C'est mieux refroidissement à air ou a eau ?
Car je ne vois pas trop de différence de prix entre les deux !
A moins que je me trompe et que c'est nettement plus cher ! En tout cas sur EBAY pour un 2.2Kw water cooling ou air cooling pas beaucoup de différence de prix.
Une autre questions, 1,5Kw sur ta CNC te suffit largement pour l'aluminium ?
J'hésite entre la 2.2Kw et la 1.5Kw


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,805
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 29 May - 18:56 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Entre air et eau, c'est, je crois que c'est pour un question de milieu ou va travailler le CNC.


Si, c'est dans beaucoup de poussière, c'est mieux un refroidissement a eau, ou la broche peut être sale.
Par contre cela est plus difficile a monté sur l'ensemble de la CNC, pour avoir les tuyaux qui suive les chemins de câbles.
Et en plus il te faut un réseaux de refroidissement important, radiateur, pompe, ventilateur, et tout ce qui va avec.


Pour l'aluminium, 1500 W est largement assez puissant, car je le fait déjà avec une fraiseuse de 1050 W Kress.
Et de toute façon il te faut une aspiration, au plus prés de l’outil de coupe, que ce sois pour du bois ou de l'aluminium.


Donc pour moi, je ne vois pas l'utilité de l'eau sur une broche pour un CNC HomeMade.


A plus et a bientot, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 30 May - 12:19 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour PaPyKyKa,
Dit moi quel diamètre pour ta fraise ?
Pour le collet il y a du ER 6mm ER 8mm ER 16mm


http://www.ebay.fr/itm/CNC-MILL-FOUR-BEARING-1-5KW-WATER-COOLED-SPINDLE-MOT…

Il y a celle-ci aussi moins cher mais pas en 16mm



http://www.ebay.fr/itm/1-5KW-MOTEUR-BROCHE-REFROIDI-PAR-AIR-1-5KW-VFD-GRIND…

D'habitude c'est en chine que c'est le moins cher mais la c'est en Allemagne ! Le monde change Mort de Rire
Les chinois deviennent moins performant !


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,805
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 30 May - 13:14 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut a toi.


Je crois que celui ci n'est pas chère.


Car moi, quand j'ai recu celui pour "DeuKy-CNC", j'ai eu des frais de douane, donc plus ou moins le même prix.


Les pinces ER sont en 16, mais deux type d'écrou, avant de commandé d'autre, il te faut être sur du filetage de l'axe de la broche.




Car, j'ai du commander a trois fournisseur pour avoir les bon écrou, 19/100 Mm sont plus rare.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 31 May - 11:35 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour papykyka,Tu veux dire qu'il ne faut pas que je commande la fraiseuse temps que je ne connais pas le filetage de l'axe broche ? C'est bien ca ?
Tu me recommande de prendre une fraiseuse avec quel genre de filetage ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,805
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 31 May - 13:39 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Toutes les broches sont fournis avec une pince et sont écrou.



Mais, c'est pas assez de n’avoir que ce qui est fournis, Sur les 1500 W c'est une pince ER16 avec sont écrou de serrage.



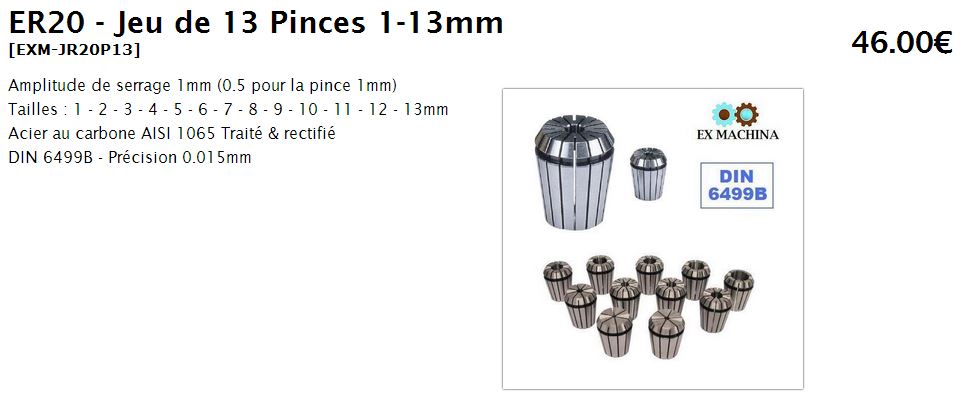

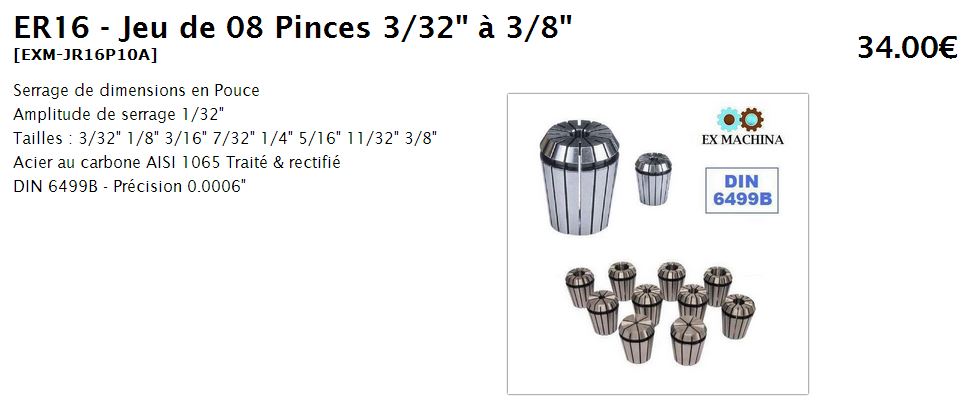

Mais pour avoir toutes les pinces qui ce vente a la pièce ou série complète,



C'est bien d'avoir plusieurs  écrous, pour ne pas les retirés a chaque changement de pince.


Et la deux type de filetage pour les ER16, donc pour commander les écrous savoir le filetage de l'axe de la broche.




Celui-ci est facile a trouvé, mais celui de 19x100 est rare et difficile a trouvé, et c'est celui-la que j'ai recu.


Et j'avais commandé deux séries de 4 écrous, et qui ne sont pas bon.









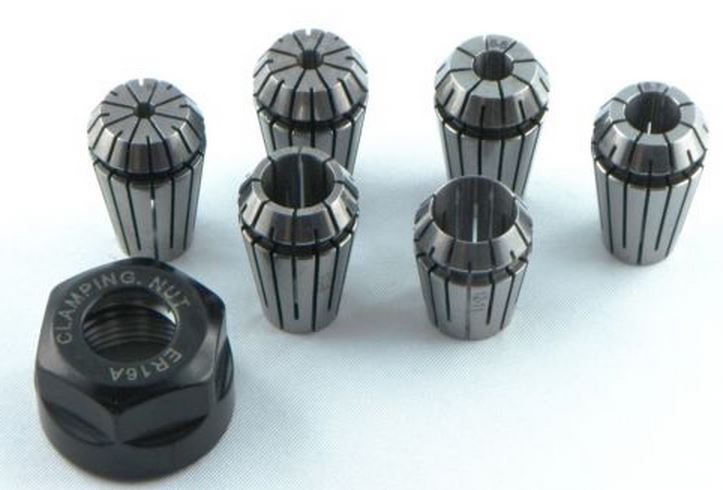

Ici c'est du M22 x 150, et pourtant c'est bien du ER16, mais A marqué sur l'écrou.



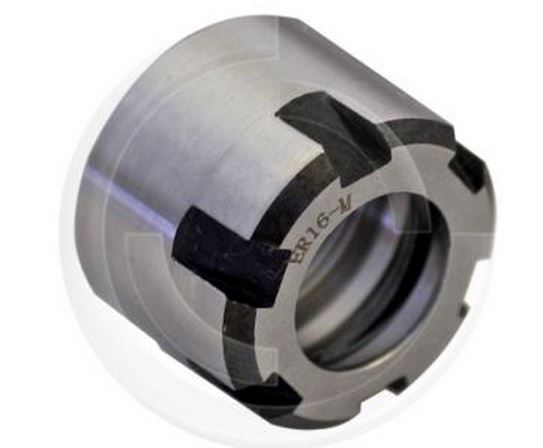

Ici c'est du ER16M, donc le bon écrou, mais avec une autre type de serrage a ergot.

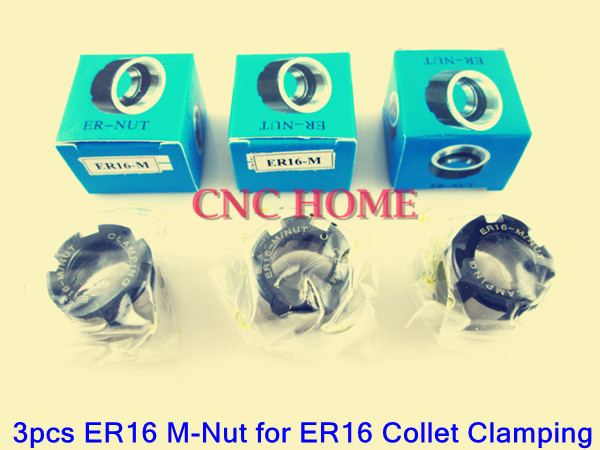

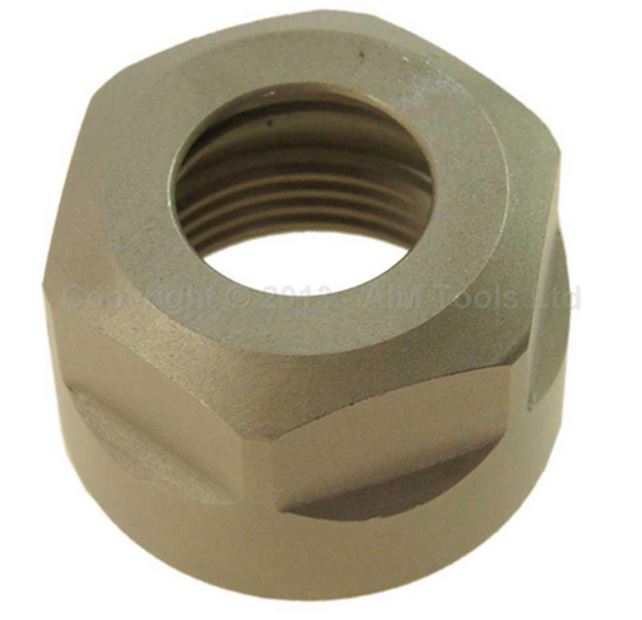

Et pour finir j'ai trouvé cela et commandé 8 pièces, en M19x100, avec une clef de 22 Mm.




A plus PapyKy.






- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy

Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 31 May - 13:45 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour PaPyKyKa,
Merci pour les explications !
Je comprends tes explications mais ...
J'ai du mal a ciblé quel filetage de la fraise tu parles. Car tu dis qu'il en existe deux ...
Pourrais-tu m'éclairer avec une illustration car je ne vois pas du tous ...

EDIT : Une lumière est arrivée  Idea Donc oui c'est le filetage  sur l'axe dans la fraise et donc celui de l'écrou de serrage pour les pinces. J'ai compris lol ^^ Par contre PaPyKyKa c'est lequel des deux filetages qu'on trouve le plus dans le commerce ? Qui est le moins difficile a trouver


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 31 May - 18:01 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bon j'ai regardé sur eBay en Allemagne il y en a beaucoup mais je ne trouve pas des fraiseuse en ER16 ou ER20 😞
Je cherche encore


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,805
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 31 May - 18:32 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.

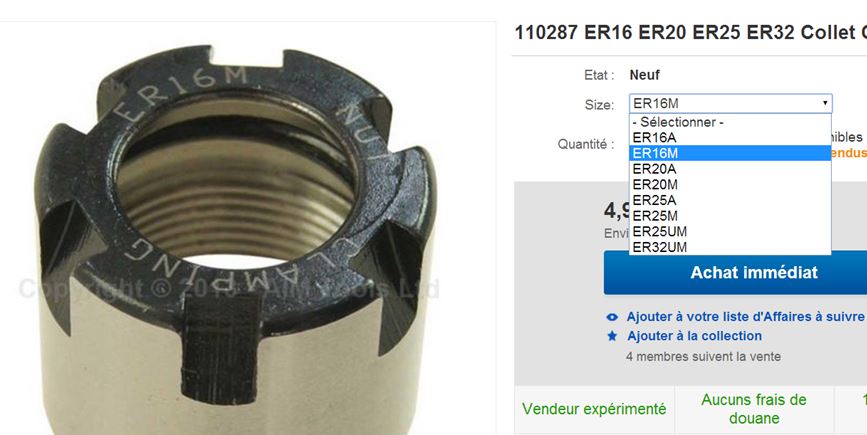

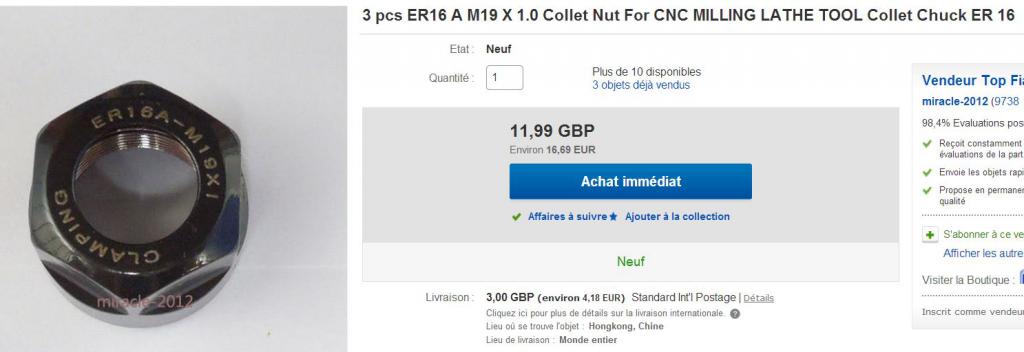

Voila ce que je voulais ER16M hexagonale M19x100, et qui est difficile a trouvé, et pas chère en plus.




Donc un referais une autre boite de rangement.


Si tu veux une broche HF, suivant la puissance tu aura un ER différent.



Donc tu achète et puis tu prendra en fonction de celui-ci, cela est plus simple.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 31 May - 21:12 (2015)    Post subject: Projet CNC du Chti Reply with quote

Merci pour les explications papykyka
Je vais encore consulter les annonces sur eBay et me décider cette semaine.
Je vais partir sur du 1,5kw mais j'aimerai du ER16 voir ER20.
ER16 je pourrais usiner maximum avec une fraise de 16mm ... Donc si je tombe que sur du ER11 11mm pour la fraise au Max donc bof


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,805
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 31 May - 23:03 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Les pinces ne sont pas le diamètre des fraise utilisé, mais bien la queue de celle-ci.

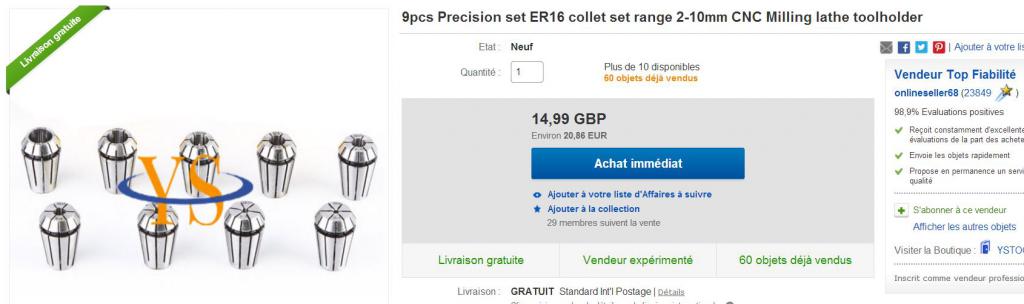

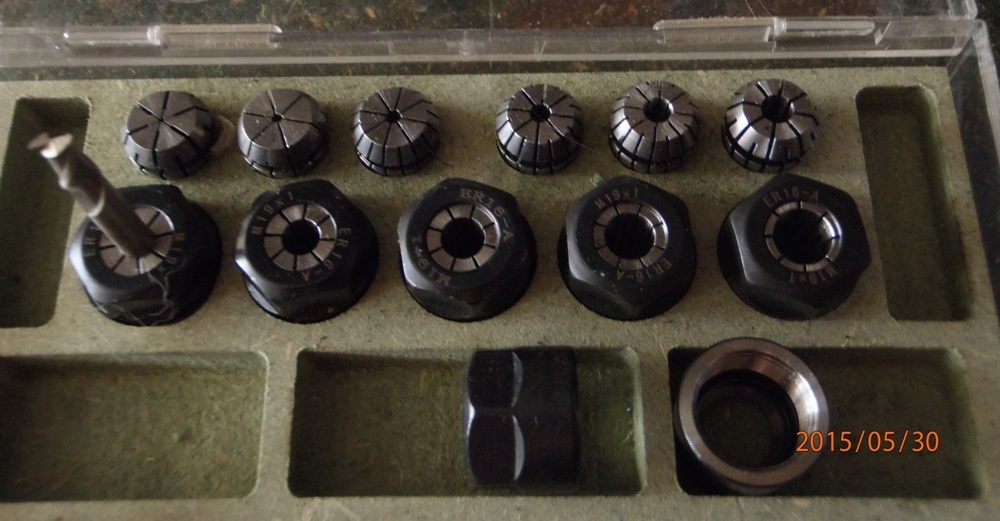

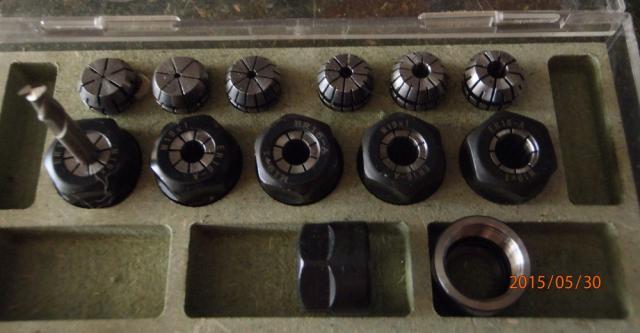

Jeu ER16 de pinces et écrou 19 x 100 en métrique dans une boite a cigare, qui sera refaite.





Sur Ebay.





A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 1 Jun - 13:16 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut PaPyKyKa,
Oui donc PaPyKyKa du ER16 c'est 16mm MAX pour les pinces pas plus.
Ma question est : Est-ce que tu ER11 est suffisant !? Car si c'est trop petit je ne pourrais pas mettre les mèches que je veux.
Car en Allemagne, on trouve des KIT mais il n'y aura pas en ER16 ! C'est en ER11


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,805
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 1 Jun - 14:32 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut Jusin.


NON les pinces de ER 16 vont jusque 10 MM, Les ER20 jusque 13 Mm.
Mais c'est pas pour cela que les fraises montée sont de ce diamètre maxi.



Regarde le images plus haut postée, les fraise les plus courante sont des 8 Mm,
Et celle le plus utilisée sont en 1/8 et 1/4 de pouce, car moins chère a l'achat.



 qui ont des queue de 8 Mm.






Tu peut monté des frais de type bois a queue de 8, 10, 12 Mm, ou d'autres comme celle-ci de 1/8 pouces.







Sur cette vidéo, c'est une fraise de 1/8 de pouce qui fait la coupe, cylindrique a une lèvre de 1/8 de queue.





Et ici un plus grosse, 19 Mm (3/4 de pouce) pour le bois en carbure, si mes souvenir sont bon, queue de 8 Mm



Une autre en V de 1/2 pouce, (12.7 Mm), a un angle de 90° et queue de 1/4 pouce.



La pince est fonction de la queue de la fraise, A plus PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 1 Jun - 15:56 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour papyky,
Désolé pour mes explications peu détaillés.
Je récapepette comme on dit par chez nous lol
ER20 pince Max 13mm
ER16 pince Max 10mm
Comme tu dis c'est vrai qu'il Y'a plusieurs type de mèches. C'est comme sur les perceuses colonne tu as des mèches de 20mm avec un embout pour les mandarin de 16mm.
Donc oui je te comprend.


Donc pour toi une fraiseuse avec un embout ER11 c'est suffisant ou c'est un peu contreniant par rapport à du ER16 ?


Bien cordialement


Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,805
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 1 Jun - 19:16 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Oui, ER11, va de 1 à 8 Mm, dans certain ensemble, car beaucoup vont seulement de 2 à 7.5 Mm

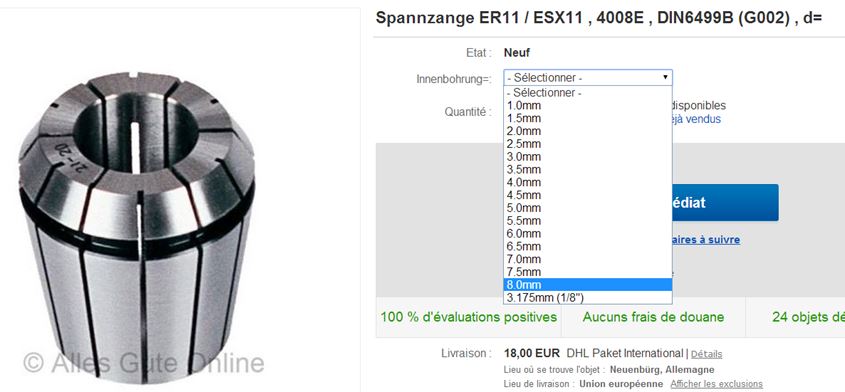

13 x ER11 Collets (1mm,1.5mm,2mm,2.5mm,3mm,3.5mm,4mm,4.5mm,5mm,5.5mm,6mm,6.5mm,7mm)


11pcs x ER16 Collets = moins de 21€
(1mm,2mm,3mm,4mm,5mm,6mm,7mm,8mm,9mm,10mm,3.175mm)


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Display posts from previous:
Post new topic   This topic is locked: you cannot edit posts or make replies.    "BrocAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres. All times are GMT + 2 Hours
Goto page: <  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  >
Page 5 of 10


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Cookies | Charte | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
