PostPosted: Tue 17 Feb - 21:44 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

PublicitéSupprimer les publicités ?

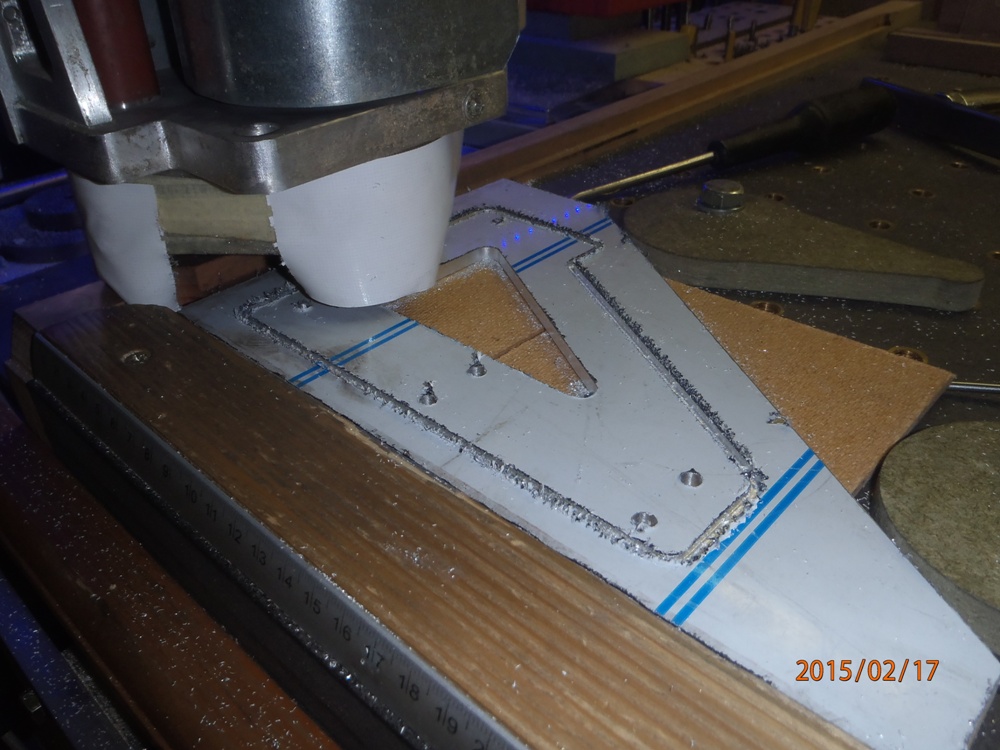

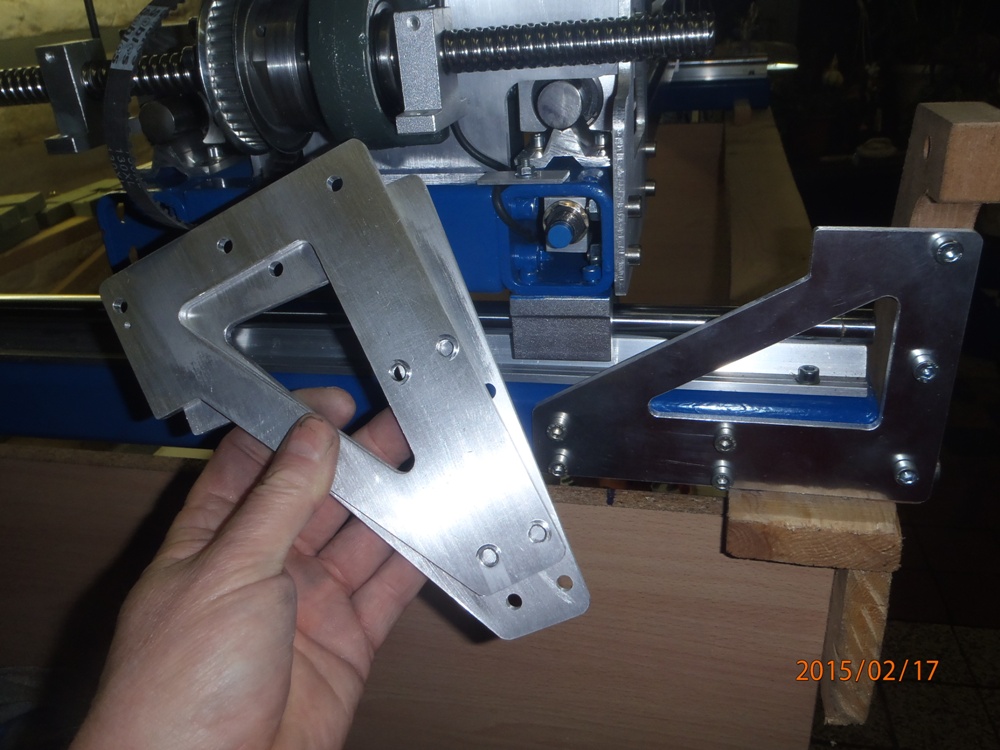

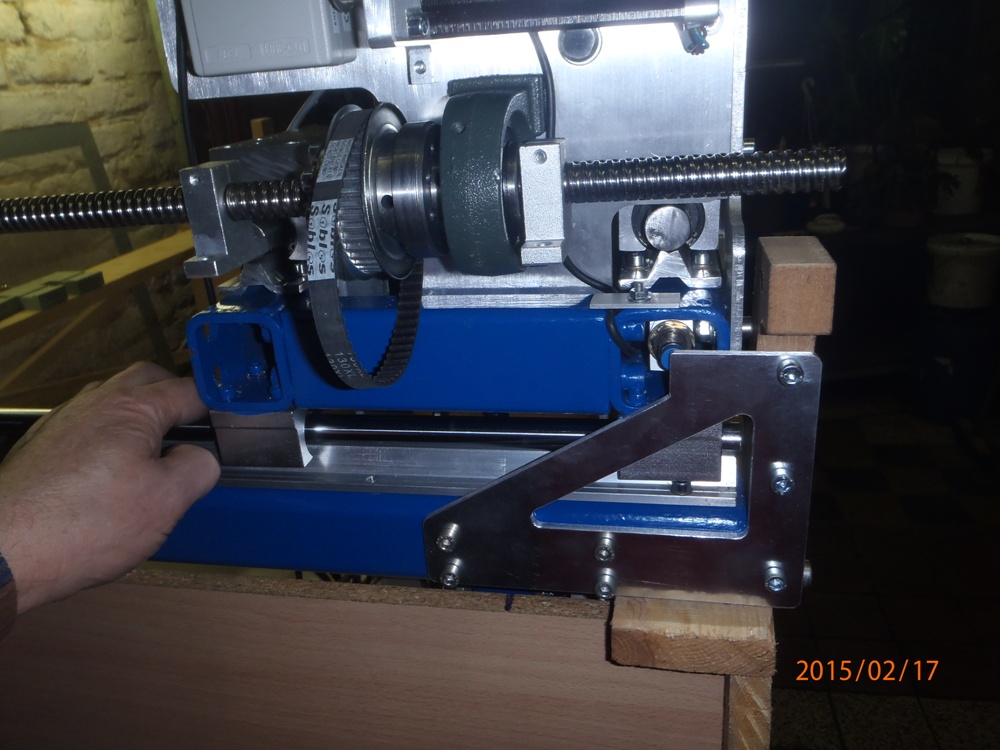

Usinage des goussets support vis a billes a écrous tournants.



Et qui seront utilisé par le capteur magnétique pour référencé l'axe "Y".






Temps d'usinage pour les 4 pièces +/- 3 heures.




Reste a usiné les supports des fixations des bouts de vis a billes, rendu rigide, A plus, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 18 Feb - 20:31 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

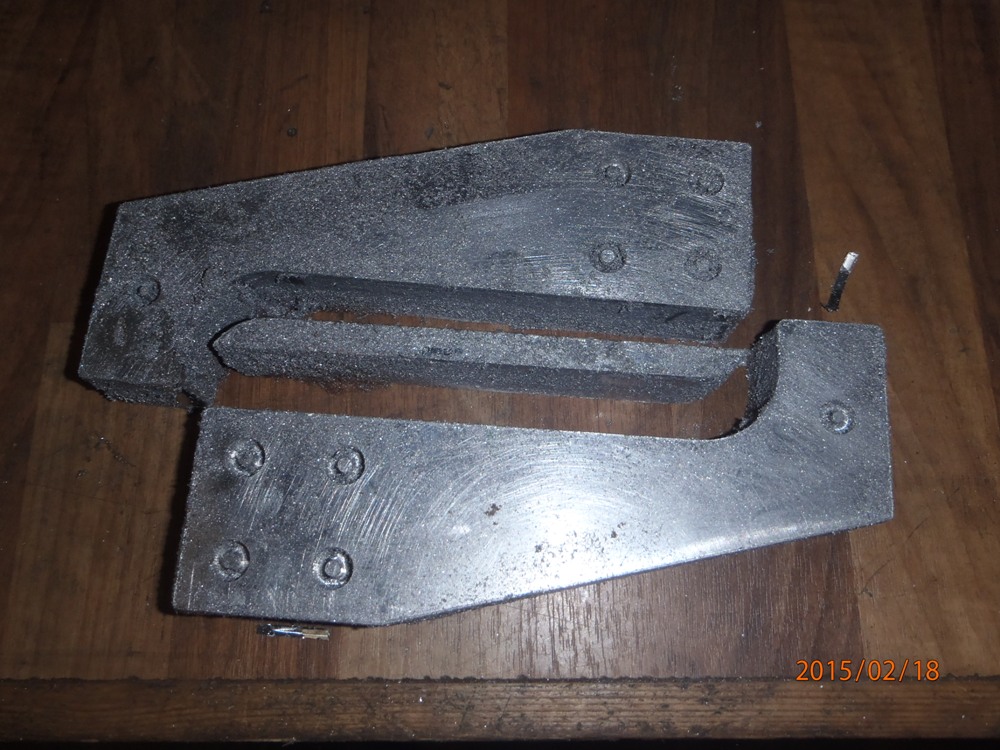

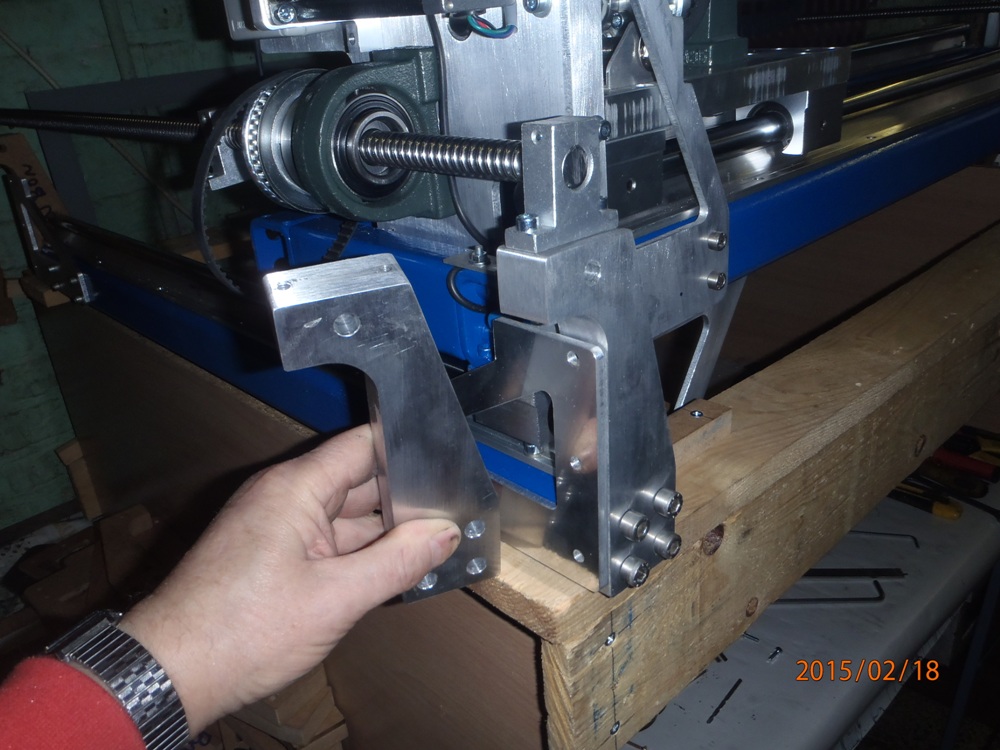

Ce jour usinage des support des paliers pour les vis "Y".



Aluminium de 26 Mm de recupe, pourquoi pas 25 ??.






Les trous de 10 Mm ne sont que pré percé de 5 Mm et sont fait a la foreuse a colonne.

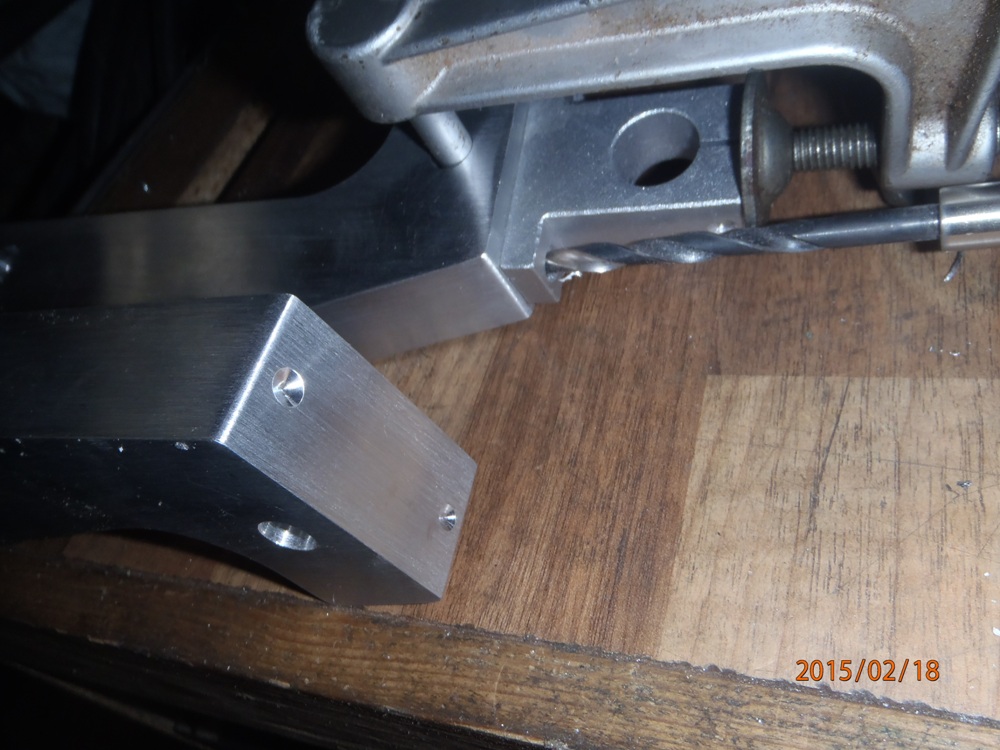

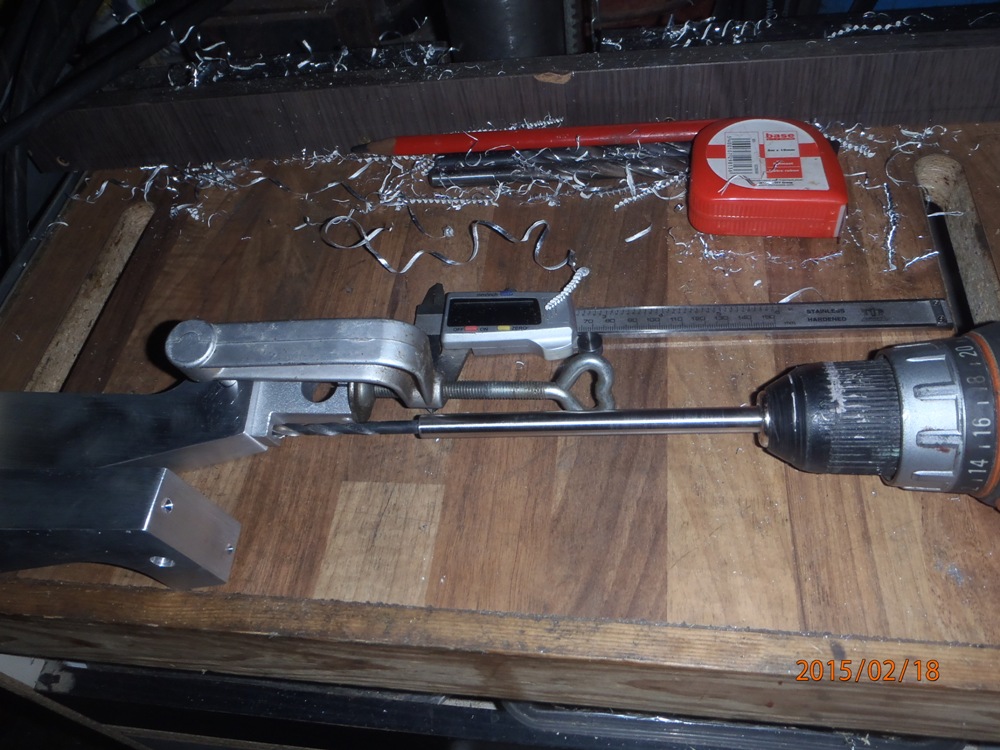

Placement au serre-joint, et pointage avec une mèche allongée de 5.5 Mm, (trous des paliers),





Un bout de rond étiré de 150 Mm, et foré avec la mèche au tour, après un centrage a la mèche a centré.





Les deux trous supérieur sont foré a 4.2 et taraudé M5 sur 20 Mm de profondeur.
Les autre trous sont foré a 10 Mm, pour avoir du réglage sur les vis allen de M8.


Deux reste a faire pour demain, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 19 Feb - 16:09 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

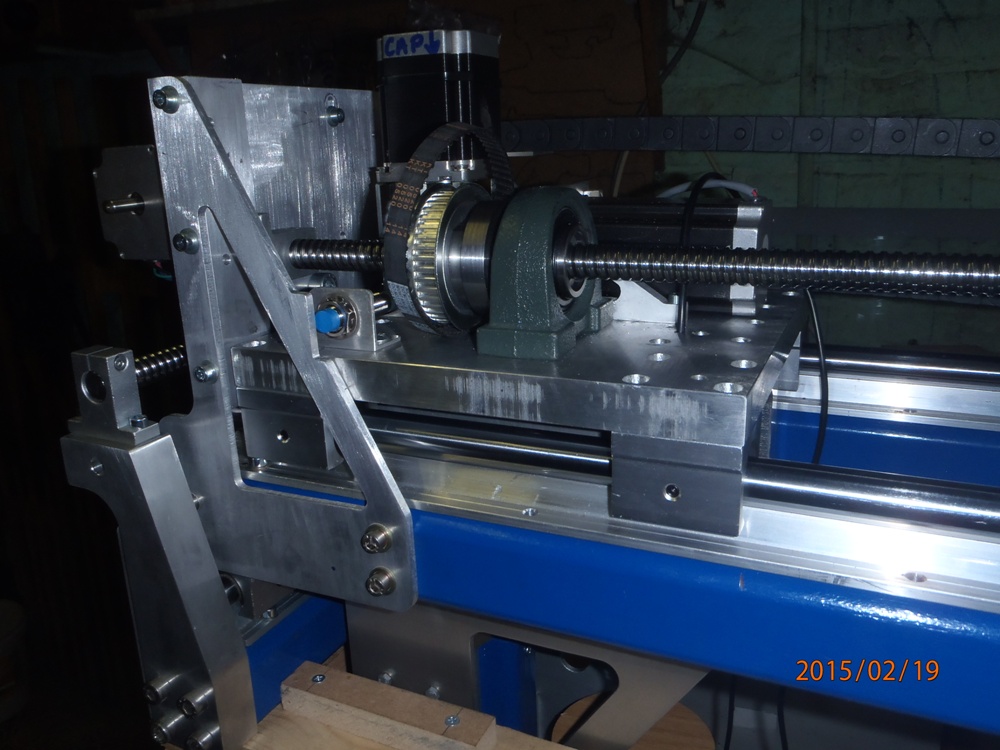

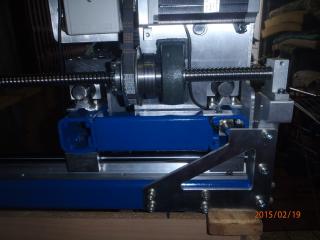

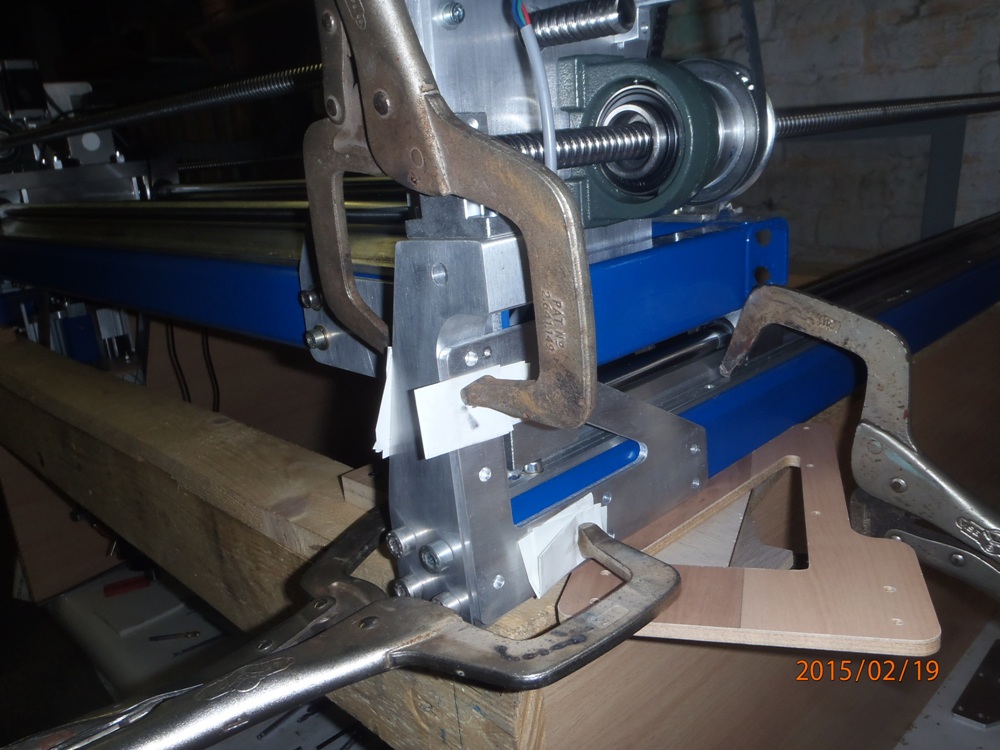

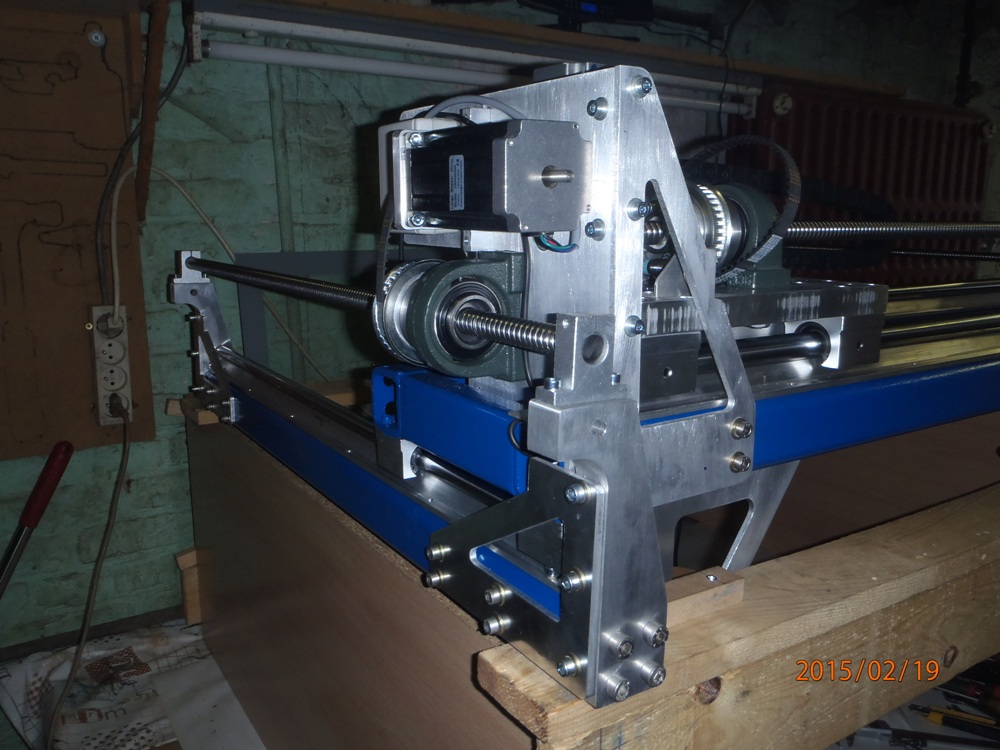

Montage des supports de vis a billes "Y".
















Reste a terminé les deux autre coins, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 21 Feb - 00:27 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

Les câbles

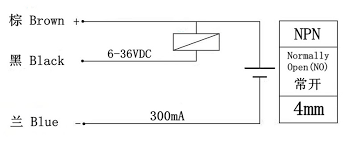

                              Schéma des capteurs magnétiques

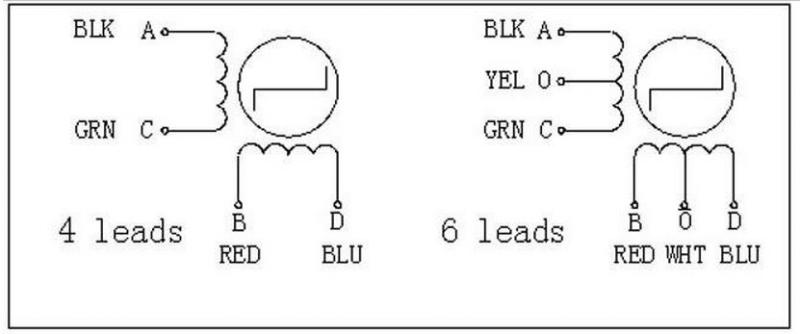

Moteur 4/6 fils.


----------------------------------------------------------------------------------


Bornier Chariot.
Moteur PàP "Z", 3 Ah             rouge - bleu - vert - noir - blanc -jaune.
Câble gris, 2 paires croisée, Saumon - bleu - vert - blanc.
6 fils mais seulement 4 seront utilisé.


Moteur PàP "X", 4.2 Ah à 4 fils,  rouge - bleu - vert - noir.
Câble gris, 2 paires croisée, Saumon - bleu - vert - blanc.


Capteur "Z",  3 fils, brun - bleu - noir.
Câble blanc :        rouge - bleu - vert.


Capteur "X",  3 fils, brun - bleu - noir.
Câble blanc :        rouge - bleu - jaune.

Câble blanc ; P rouge +12 / P bleu-12 Volts.
LED d'éclairage chariot ; G rouge +12 / G noir -12 Volts.
-------------------------------------------------------------------

Bornier Portique.
Moteur PàP "Y1", 3 Ah à 4 fils, rouge - bleu - vert - noir.
Câble gris, 2 paires croisée, Saumon - bleu - vert - blanc.


Moteur PàP "Y2", 3 Ah à 4 fils, rouge - bleu - vert - noir.
Câble gris, 2 paires croisée, Saumon - bleu - vert - blanc.


Capteur "Y1", 3 fils, brun - bleu - noir.
Câble blanc :         rouge - bleu - blanc


Capteur "Y2", 3 fils, brun - bleu - noir.
Câble blanc :         rouge - bleu - noir.


Câble blanc ; P rouge +12 / P bleu -12 Volts, capteur magnétique.
LED d'éclairage portique ; G rouge +12 / G noir -12 Volts.
-----------------------------------------------------------------------


Cela ce termine, par le placement de la chaîne câbles entre le portique et le châssis, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sun 22 Feb - 13:53 (2015); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 21 Feb - 10:17 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote





- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 21 Feb - 14:15 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

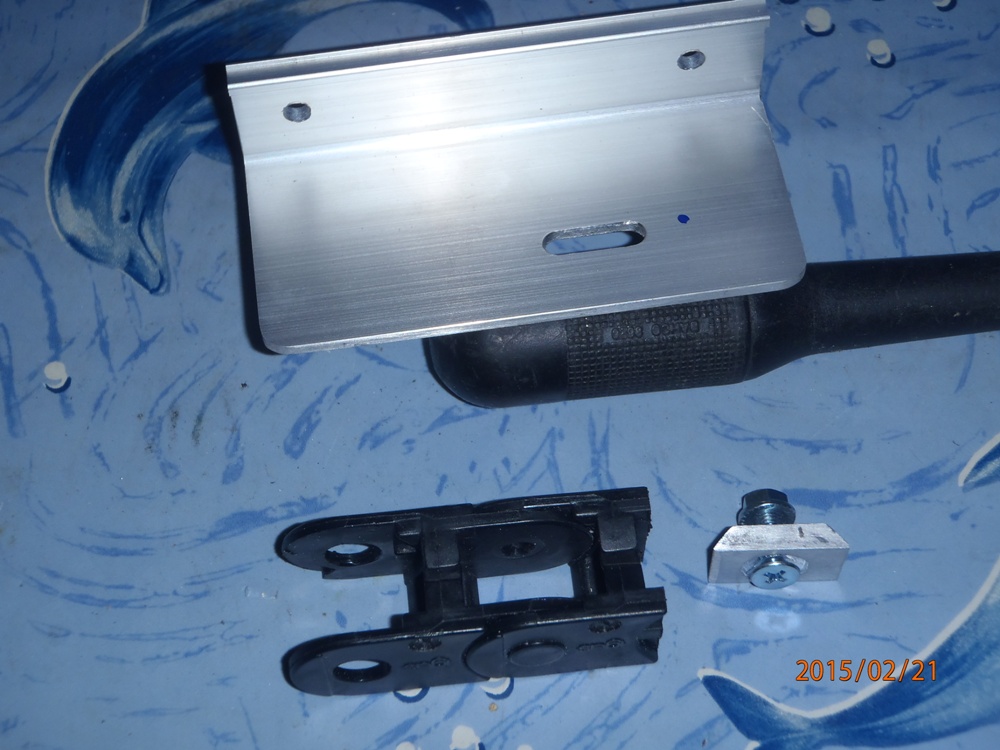

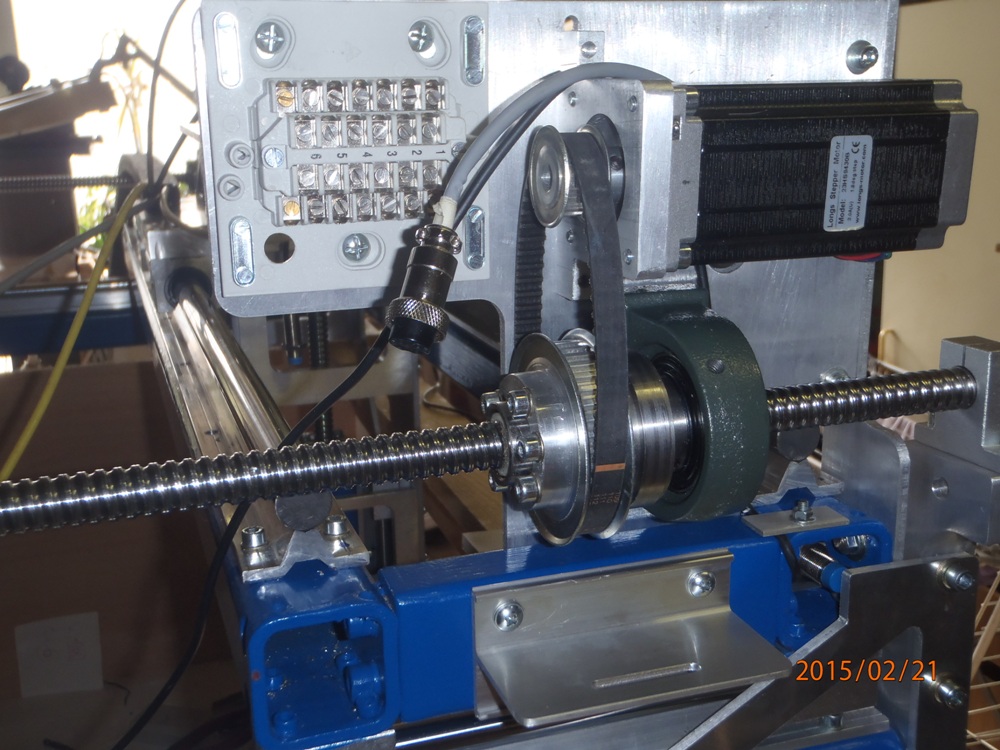

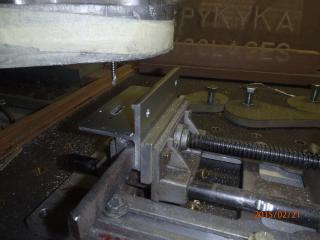

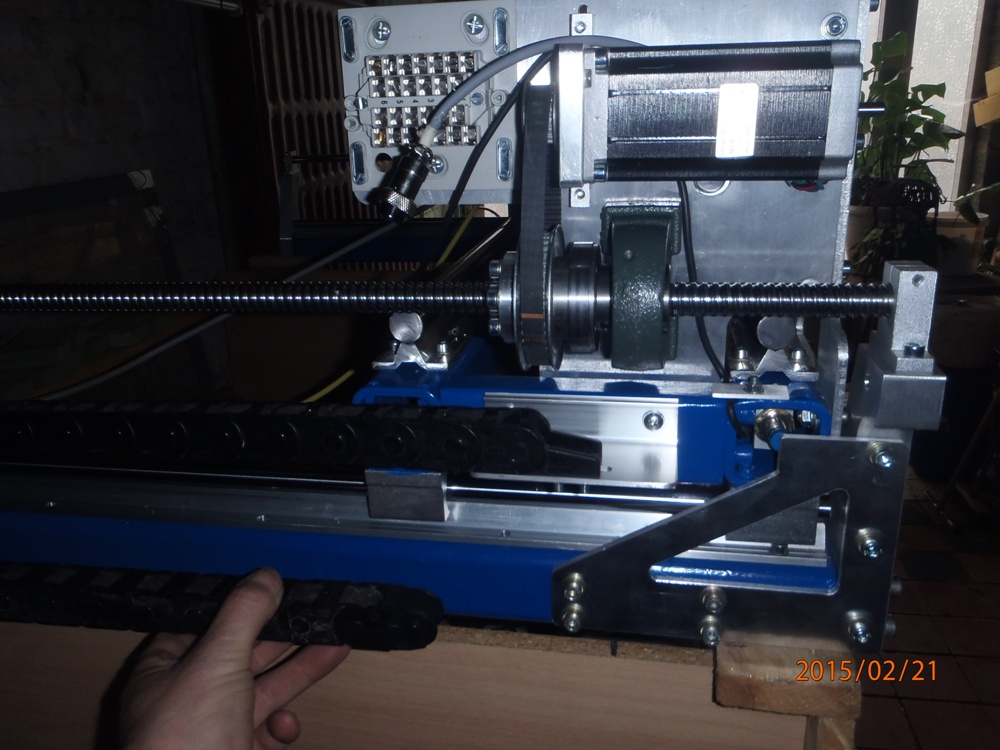

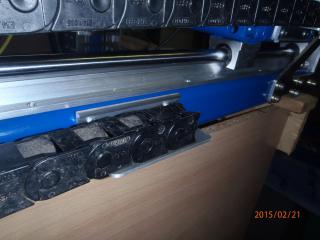

Placement de la chaîne câble sur l'axe "Y".

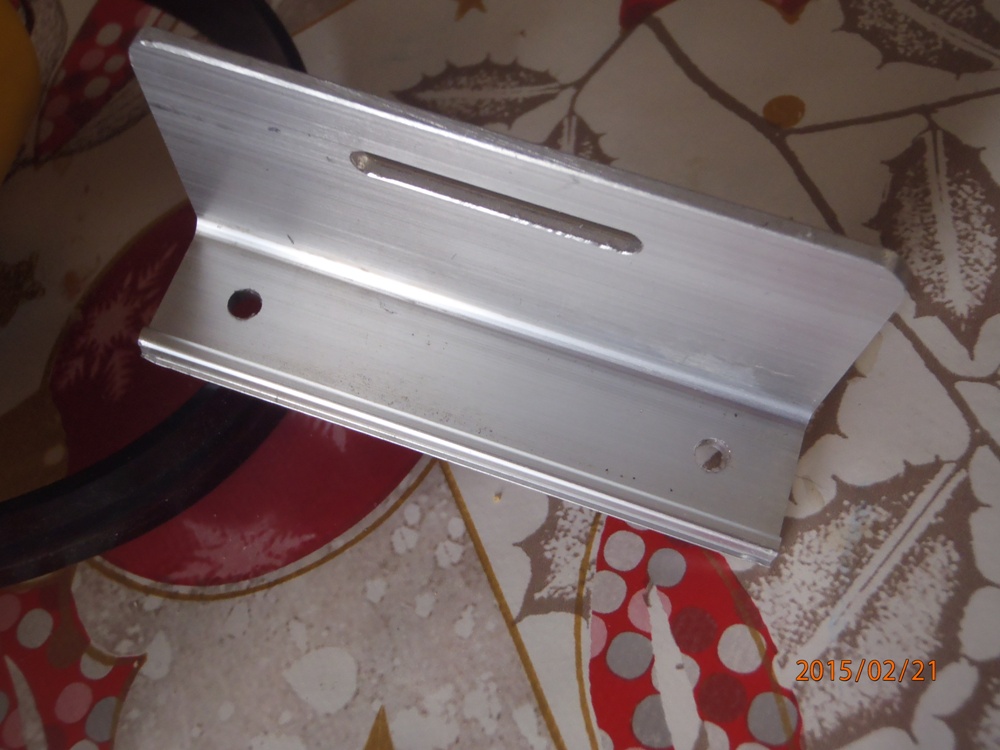

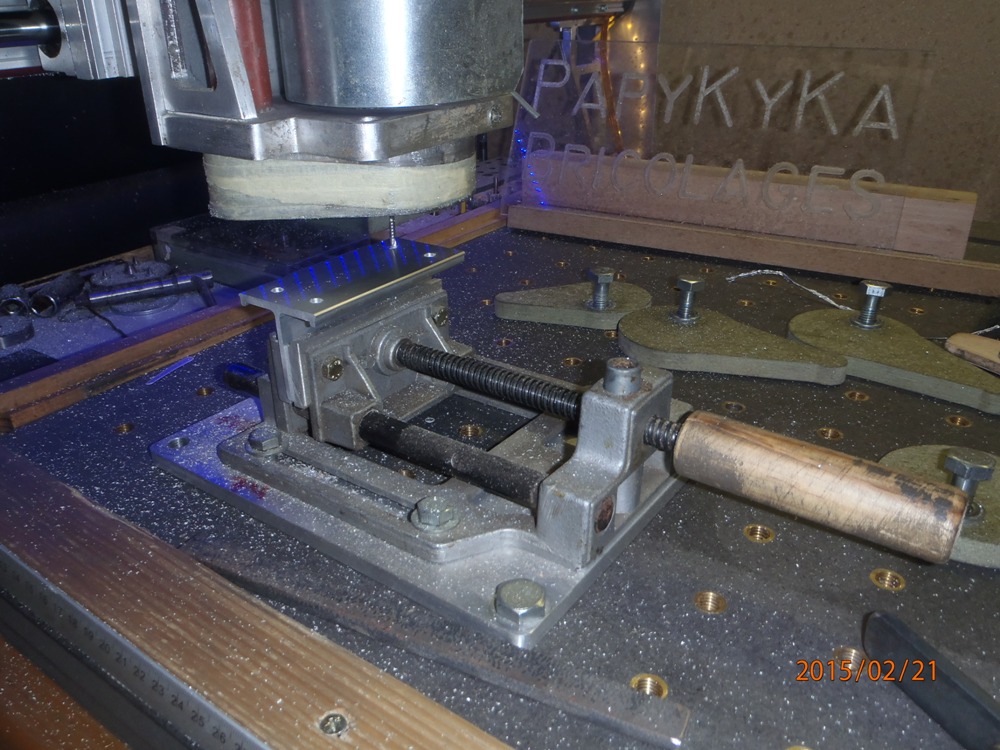

Un support dessiné et usiné avec "UneKa-CNC", crée dans une chute d’aluminium de 'récup' de profilé de charpente de véranda a polycarbonate.



La boite de connexion est remplacé par une autre qui est plus grande, la câblage sera identique à celle du chariot.




La fixation sera similaire, mais j'ai pas la terminaison de cette chaîne 'récup' aussi', et oui la 'Broc' est la que l'on trouvent pas mal de chose.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 21 Feb - 21:36 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

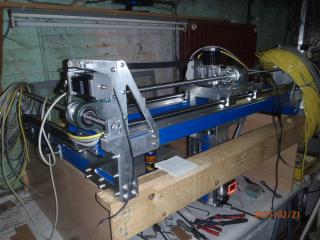

La suite du câblage.



Idem que l'autre coté, la fixation de la chaîne diffère un peu.

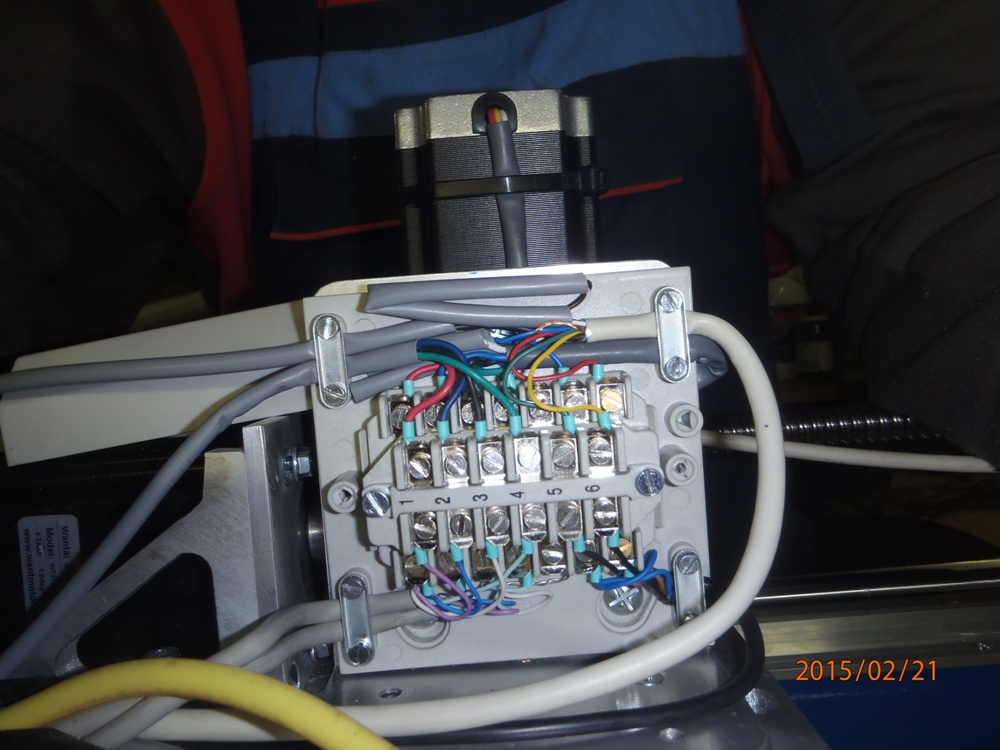

Le boitier du chariot est placée et fermée, les câbles sont tirés, la chaîne en place, mais aussi un tuyau jaune, pour la lubrification a l'eau blanche.









La boite du portique est câblée de la même façon que celle du chariot.


Cela prend pas mal de temps, mais j'arriverais au bout, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 23 Feb - 02:26 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

La suite du câblage, cela ce termine.

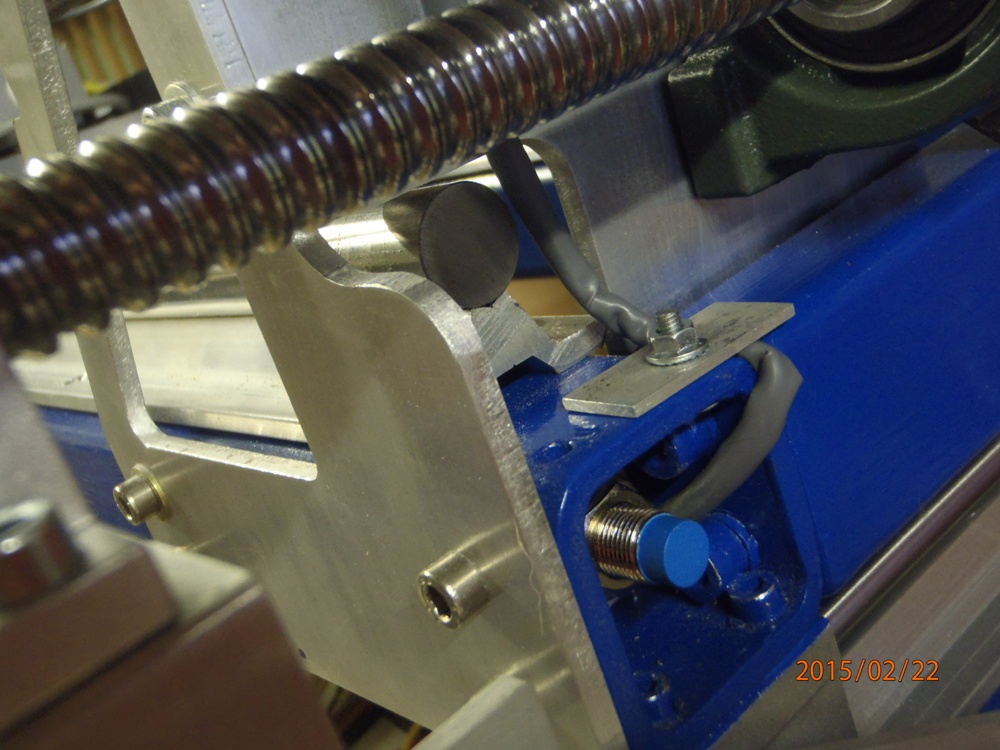

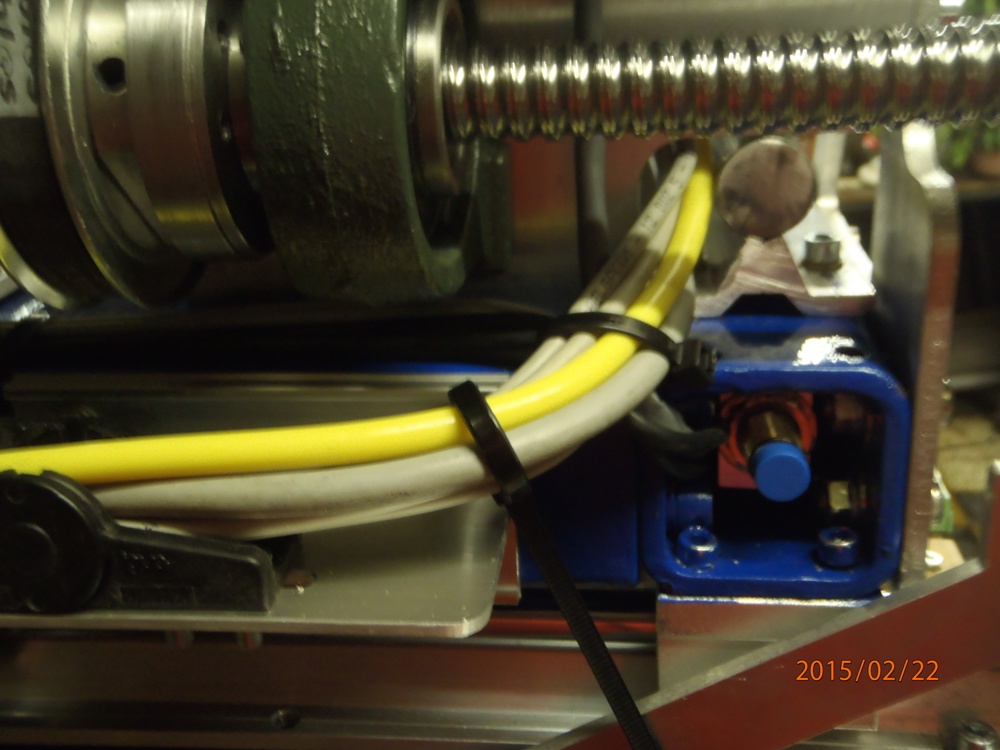

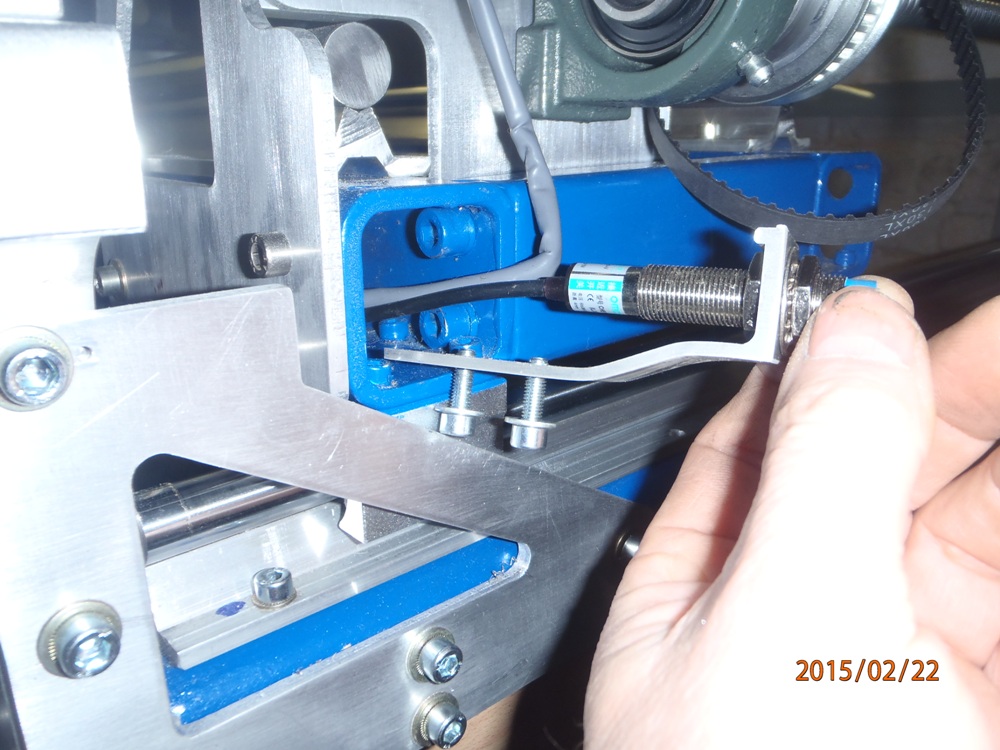

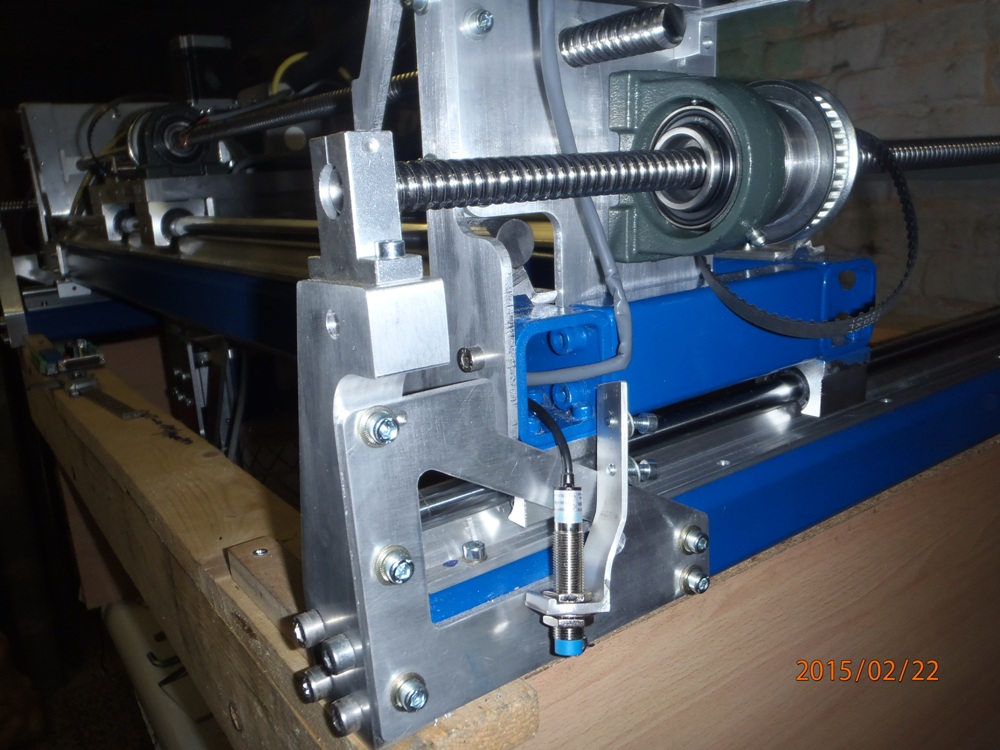

Support du capteur "Y2",celui ci est indispensable pour maintenir équerrage en cas de perte de pas d'un des deux moteurs PàP de l'axe "Y".












Tout ce petit monde, c'est a dire deux moteur et deux capteurs magnétique dans chaque boites.


A plus, PapyKy.









- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 23 Feb - 21:00 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

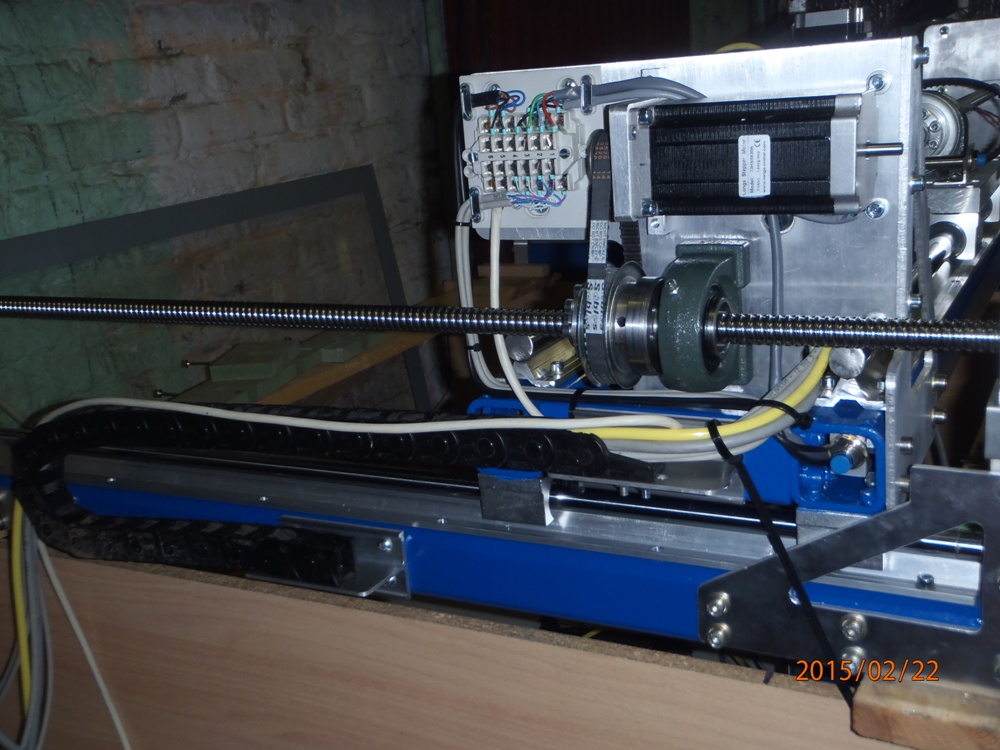

Le câblage de la machine est finie.



La chaîne câble chariot.

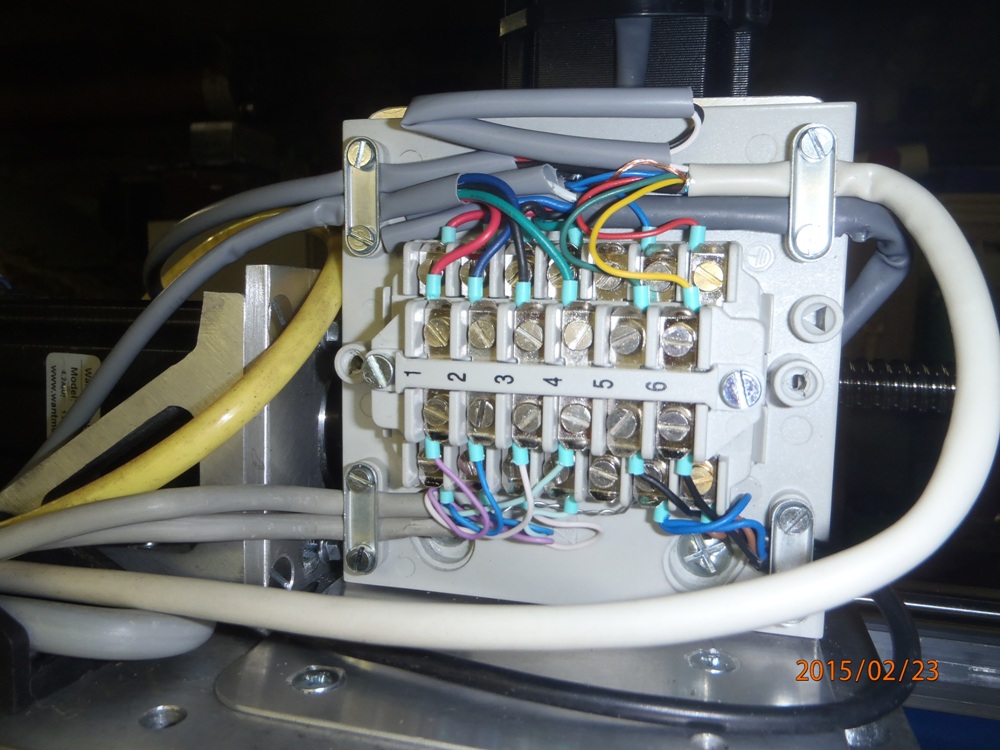

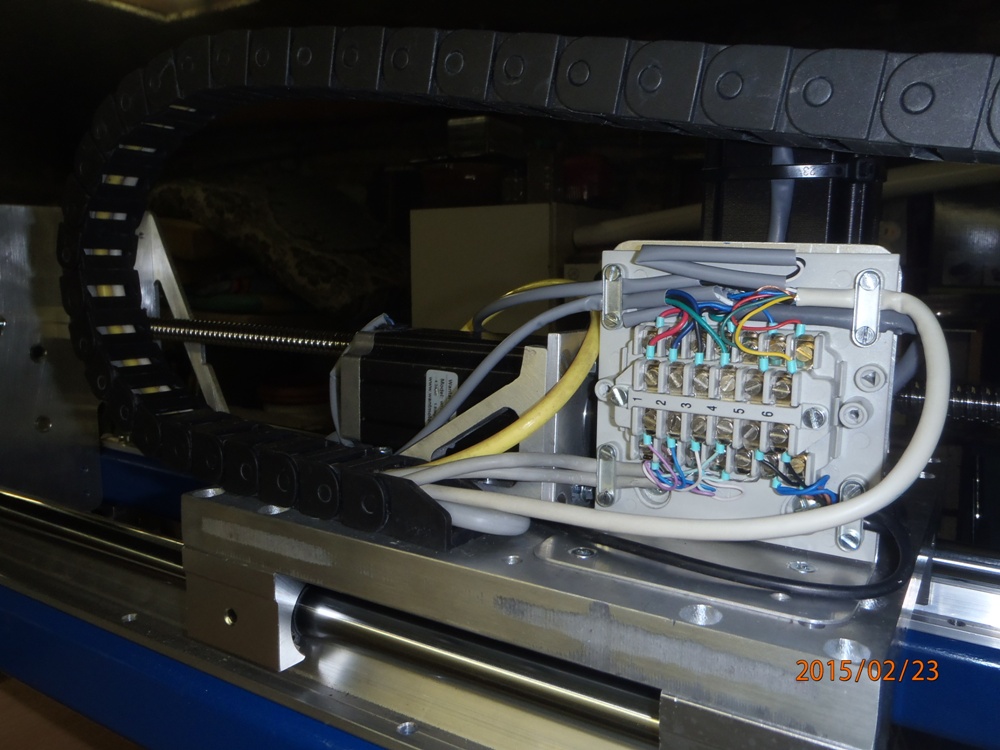

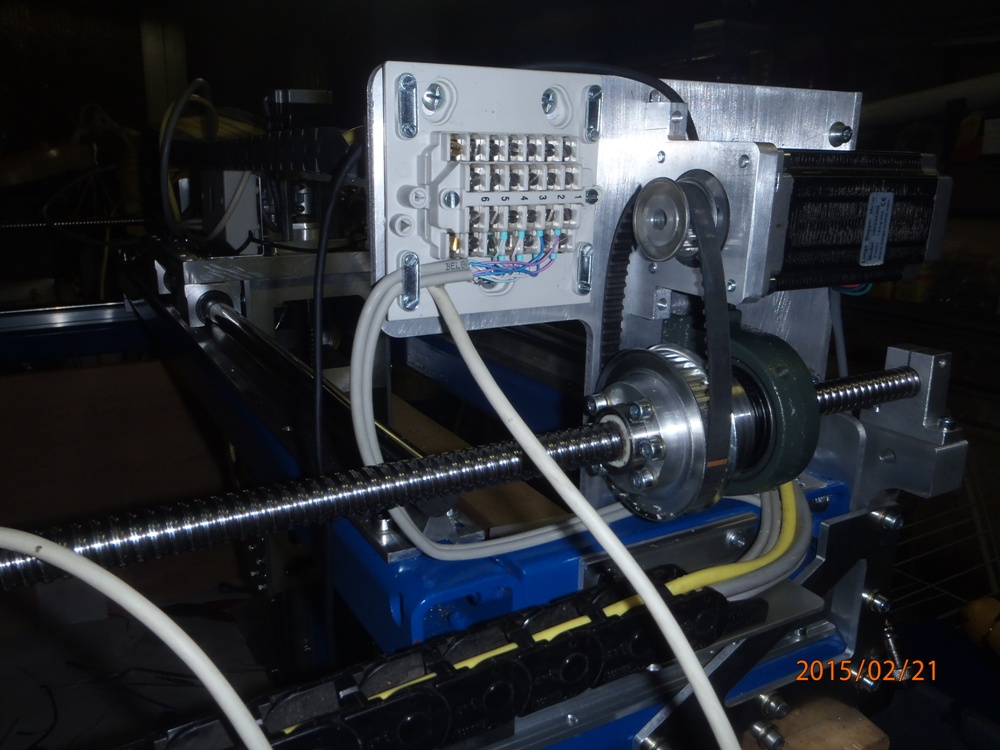

La boite de connexion du chariot.



La chaîne câble portique.

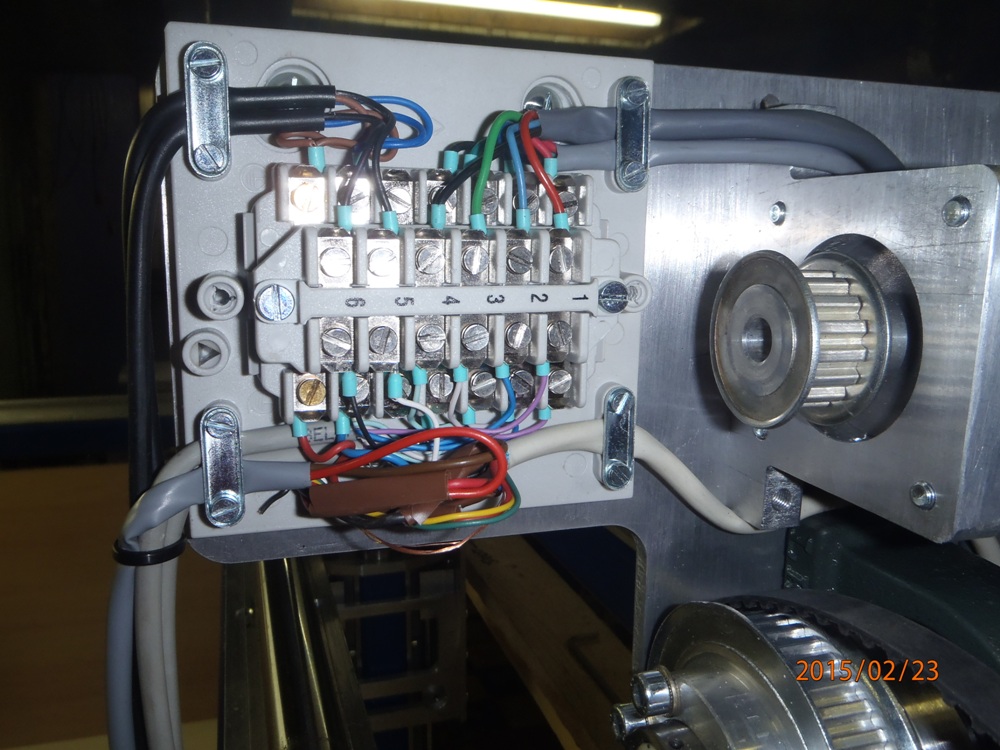

La boite de connexion du Portique.



La démultiplication de la courroie est de 40/16 dents, donc une réduction de 2.5/1, ce qui fait 500 tour moteur pour 1 mètre de translation.
Car les vis a billes ont un pas de 5 Mm, donc 200 tour pour 1 mètre, ce qui fait 200 x 2.5 = 500 tour moteur, si moteur peut tourner a 1500 tours/minute,
Déplacement de 3 Mètres/Minute, 3.000 Mm/Minute, 50 Mm/Secondes à 1.500 Tours/Minute moteur. (5.000 Pas Secondes) (1500 x 200 / 60).

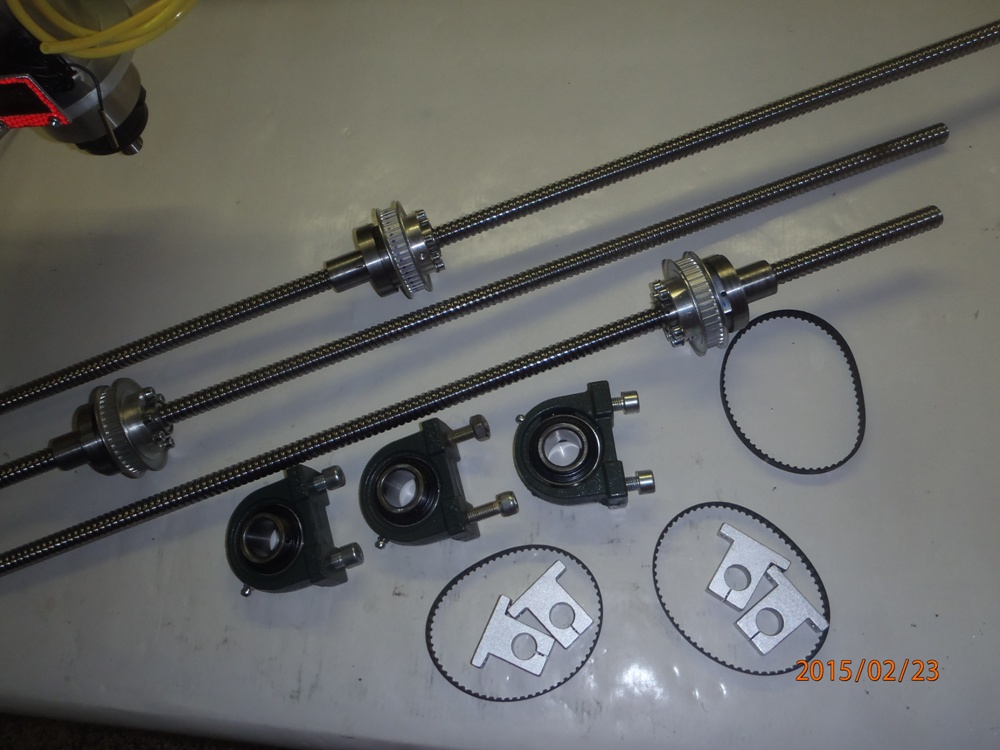

Démontage des VAB, pour une modification, longueur de l'axe "X" doit être recoupée de 52Mm.


Tout cela de tête et sans schéma, A plus PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Pat59


Offline

Joined: 20 Dec 2014
Posts: 19
Localisation: Dour Belgique.
Locomotion: voiture ??
Loisirs: Pêche
Date de naissance: 08/06/1960
Masculin

PostPosted: Tue 24 Feb - 13:41 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

Salut PapyKy,


Tu est a la tête d'un gros travail magnifique.
Une petite question pour tes croquis, les fait tu a la main puis tu les scan ou a tu un logiciel ?
ces génial heureusement que tu a de la place, ce n'est pas le cas chez moi,
mais je compte y remédié.
Cette question est peut être indiscrète et je comprendrai si tu ni répond pas,
es que ces machine serve a titre professionnel pour toi même ou ces juste un plaisir que tu te fait ?

A + Pat



Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 24 Feb - 16:12 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

Salut Pat.


Pas d’indiscrétion a cela, NON, Simplement que c'est mon hobby.
Pour les plans, Tu peut allé voir le début de celle-ci, ICI sur une autre page.
Tout est sorti de mes idées, Surtout celui-ci qui est atypique,


Car pas trouvé ce systeme a écrous tournant, sauve un, mais non finalisé je pence.

J'utilise un logiciel de dessin, du cours du soir, dont le professeur est un amis, JG pour ne pas le nommé.
Et ou je l'ai aidé en temps qu’assistant, a pas mal d’élèves et ce pendant de nombreuses années.

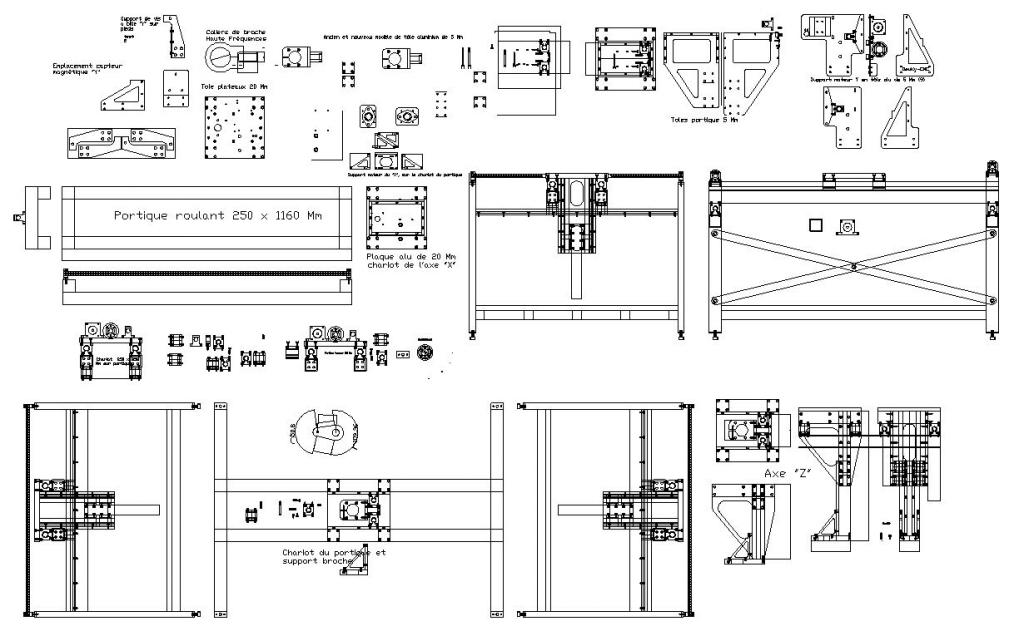

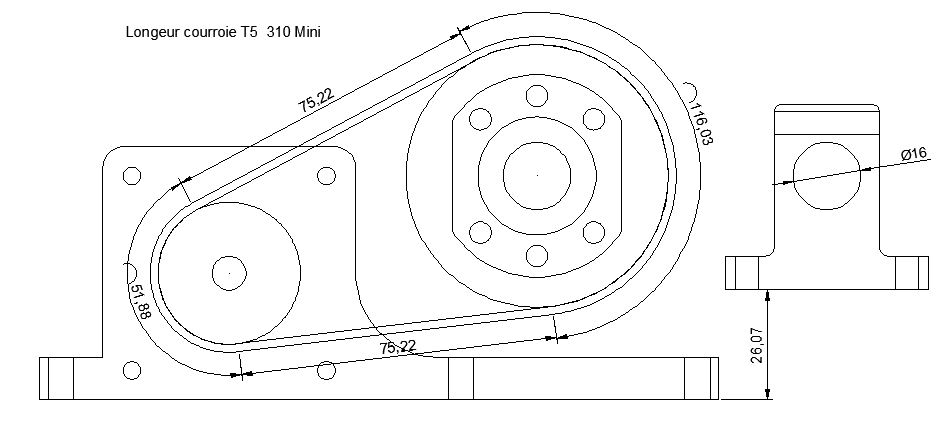

Voila l’ensemble des plans 2D.



Je ne fait pas dans la dentelle,pas de mise en page, qui ne me servent pas,
Juste a en reprendre des ensemble pour les utilisés sur "UneKa-CNC",
Pour en usiné les pièces, comme cette dernière an aluminium.


Et plein d'autres vidéo sur ma chaîne YouTube ICI.

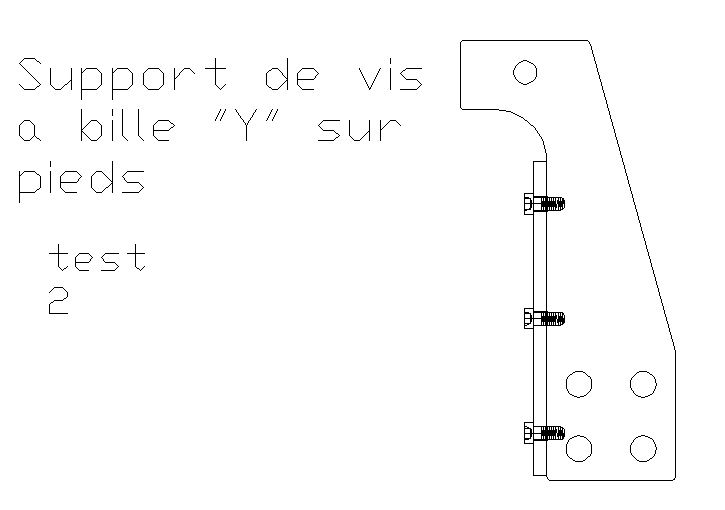

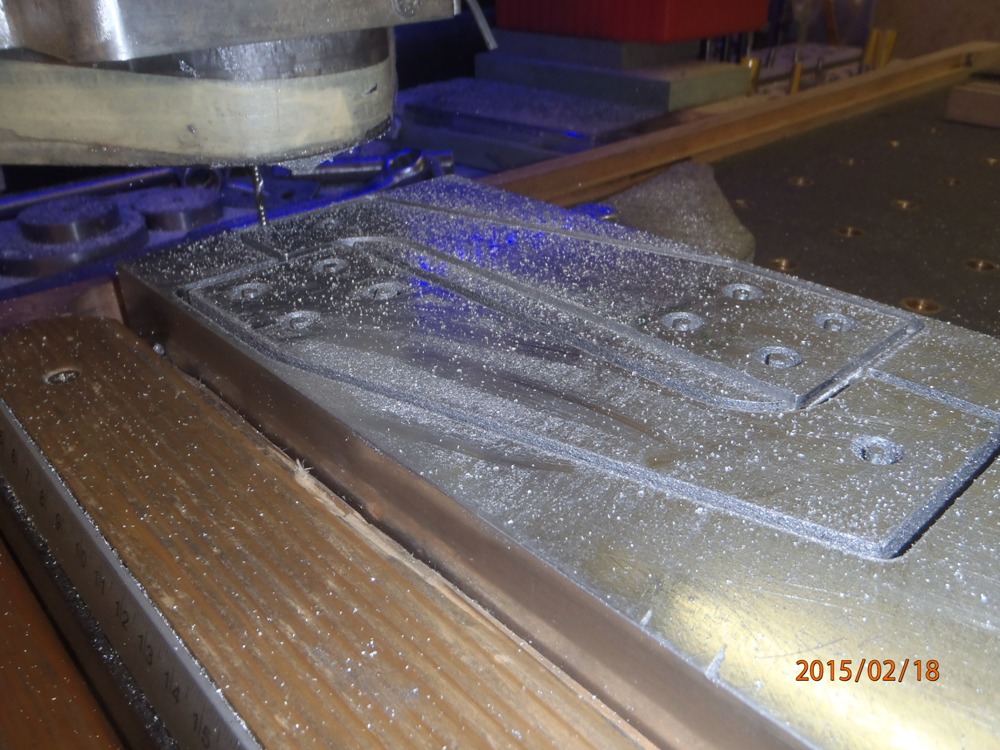

Ce dessin a servi a sa mise en machine, (90 minutes par pièce), 26 Mm quand même.






Comme sur les deux images ci-dessous, le parcourt d’outils est crée sur un autre logiciel et 'Mach3' pour l'usinage sur le CNC.


A plus, PapyKy.





- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 24 Feb - 18:21 (2015); edited 1
