Salut a tous.



Nouveau Projet de CNC, d'un genre un peu spécial, dimension raisonnable d'usinage de +/- de 850 en "X +/- 550 en " y" +/- 155 en "Z".
Allez en Page 2. Page 3. Page 4. Page 5. Page 6 ou est sont premier test de fonctionnement, Page 7.


Que j'ai donné comme non de "DeuKy-CNC"
 en souvenir de mon chien "chef de la meute".






Principe du pont roulant, car le portique est dans le sens le plus long, 1150 Mm de rails de 20 Mm de diamètre, posée sur tube carré de 50/50/5 Mm.



Des tubes acier seront coupé suivant les dessins réalisé suivant mes plans réalisé en 2D, de la façon traditionnelle, une page est consacrée au projet.


La suite a venir, rien de brûle car pas encore les rails et vis a billes, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 13 Sep - 14:45 (2016); edited 72 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 26 Nov - 11:16 (2014)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

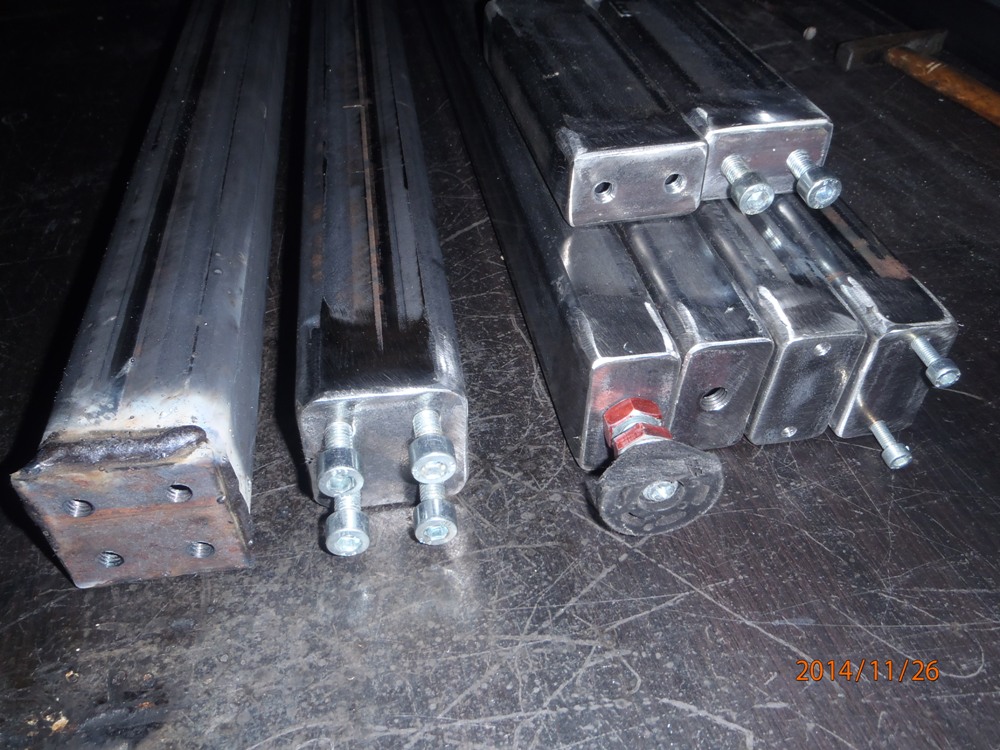

La suite, la construction du châssis.




Et qui seront surement ajusté suivant l'avancement du montage, car ces plans ont été réalisé de tête, donc .....

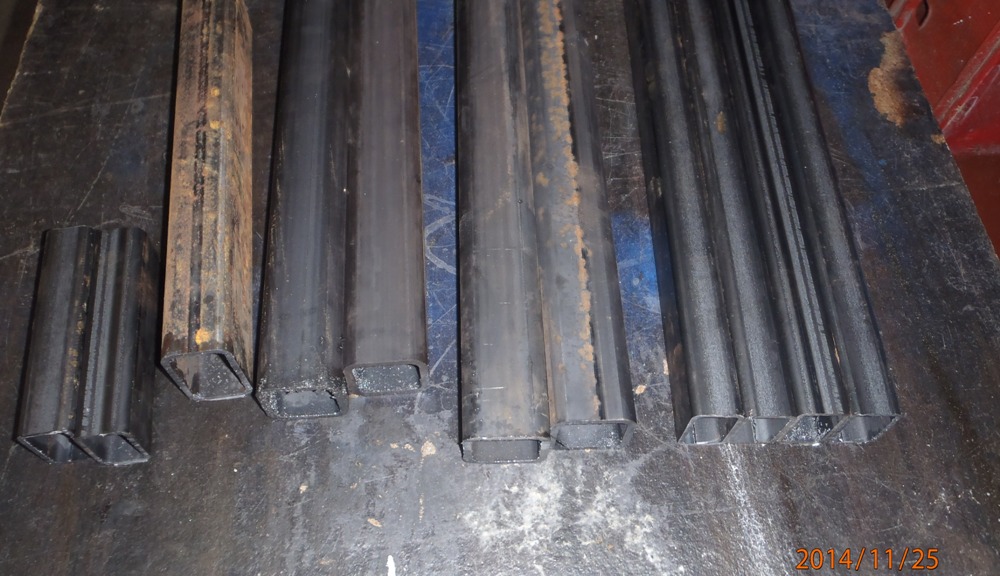

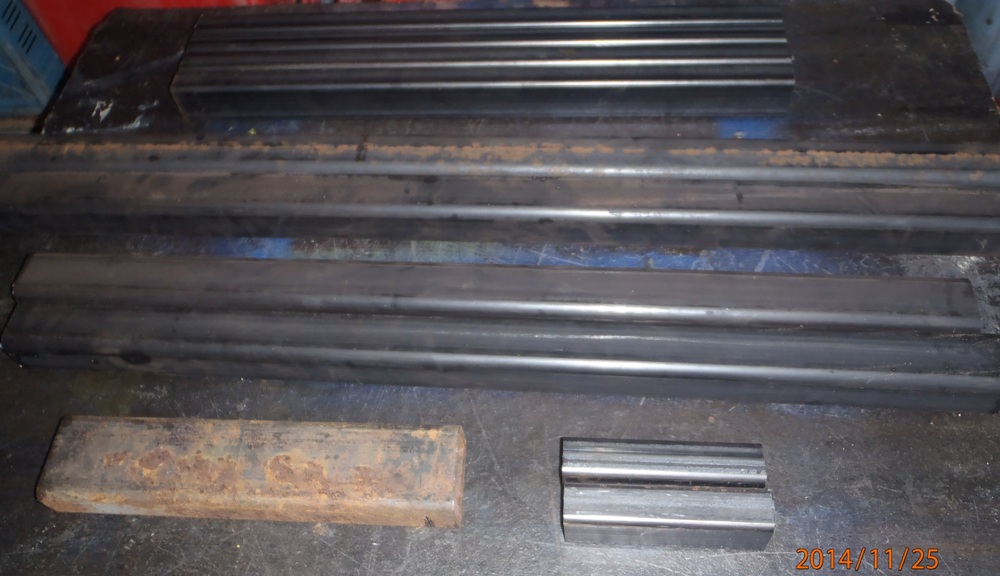

Les tubes sont ébavuré et lavé au pétrole, 50/50/5 - 30/50-3 - 40/70/4 Mm.

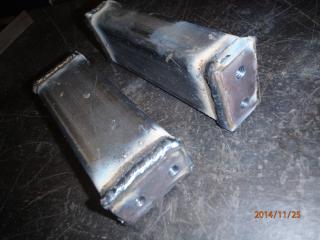

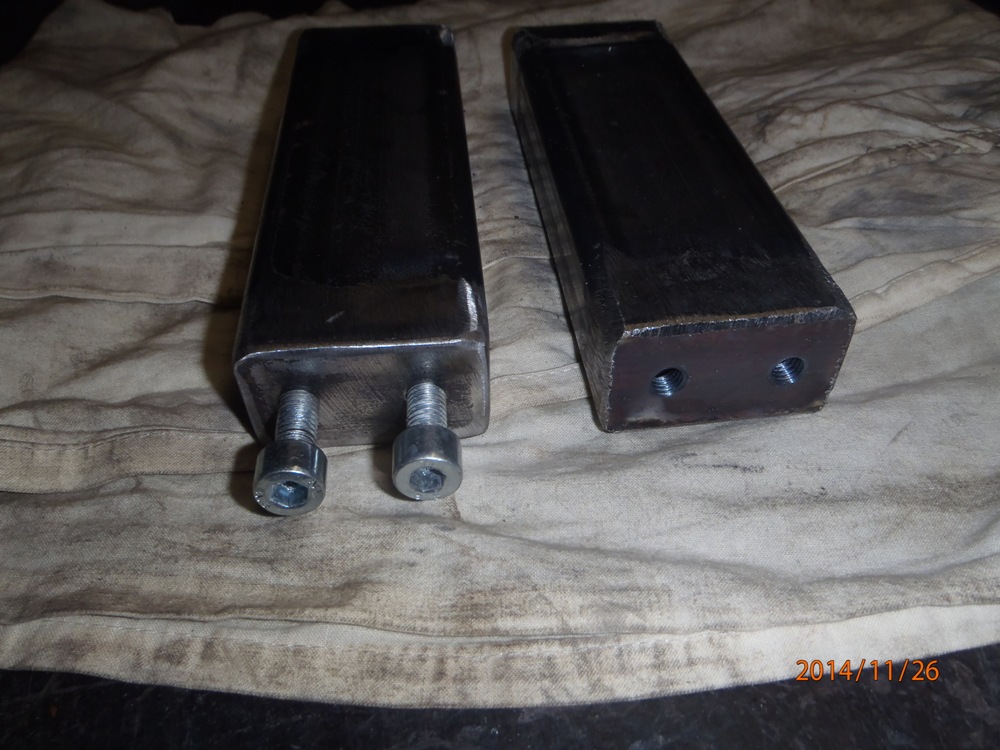

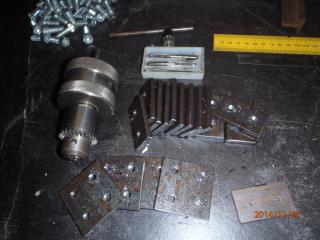

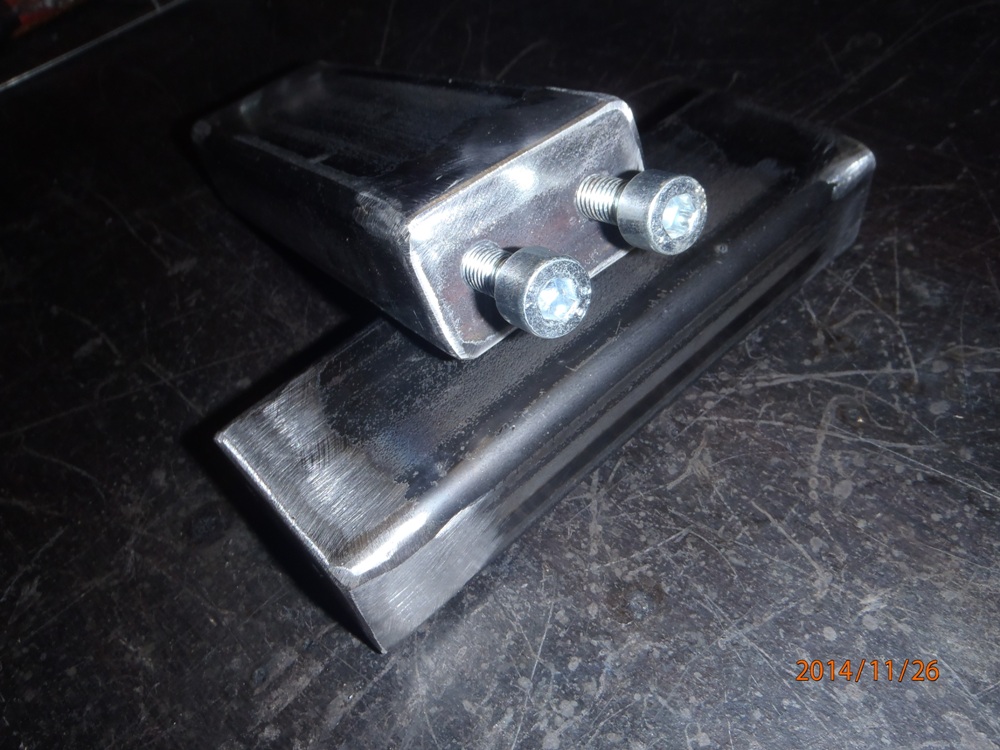

Des plats de 5 Mm sont coupé, foré et taraudé en M8, pour assemblé le châssis et portique, cela est fait de cette façon pour évité tout contrainte  au soudure.

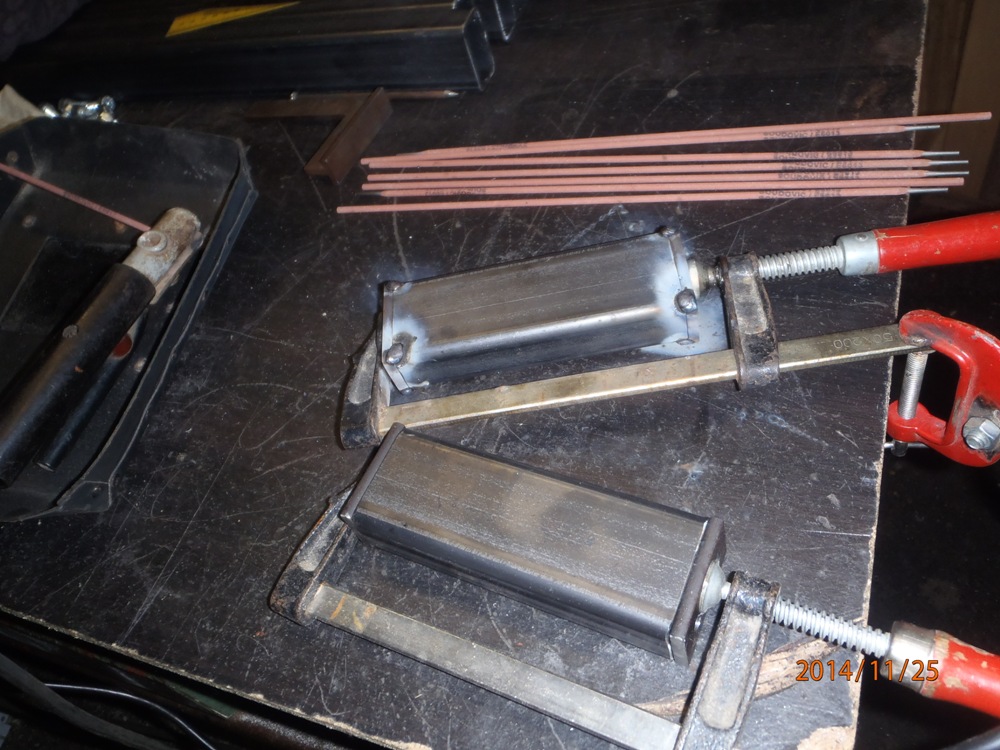

Souder les bouts d'acier sur les deux traverse du portique qui supportera les paliers d'une des vis a billes de 16 Mm qui fera le déplacement du chariot.





Sera souder électriquement, avec un tout petit poste du commerce de 105 Ah et une électrode de 2.5 Mm.





Meulage et surfaçage a l'abrasif pour avoir une belle finition.



Repassage du taraud après chanfrein-age des trous taraudé, pour la facilité de vissage.


Le reste des soudures des bouts des tubes seront fait partout de cette façon avant peinture, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Fri 20 Mar - 12:29 (2015); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 26 Nov - 18:49 (2014)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 27 Nov - 14:16 (2014)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

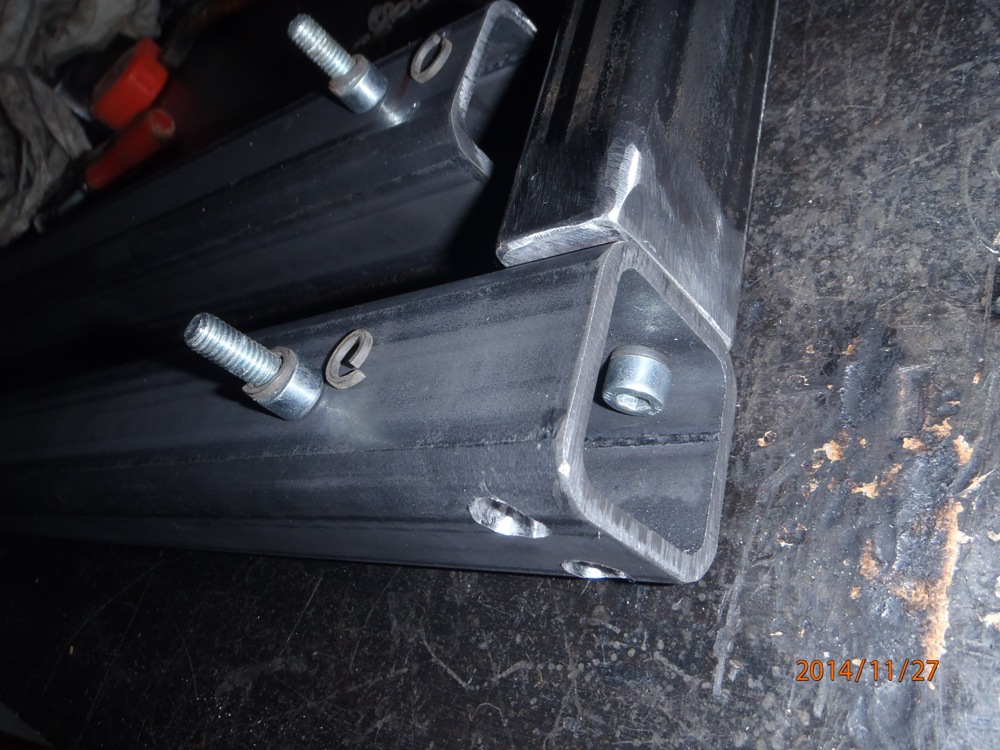

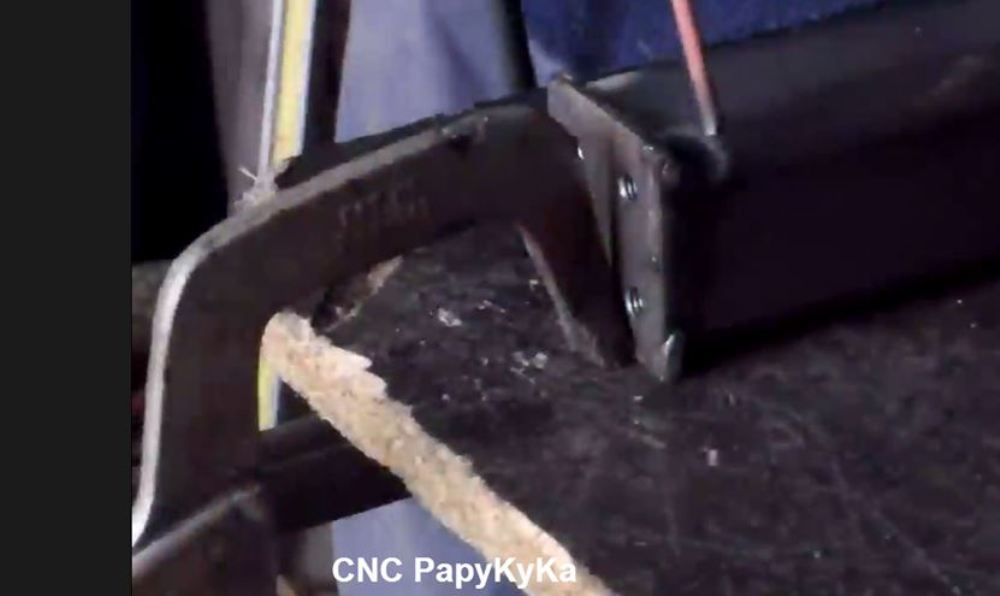

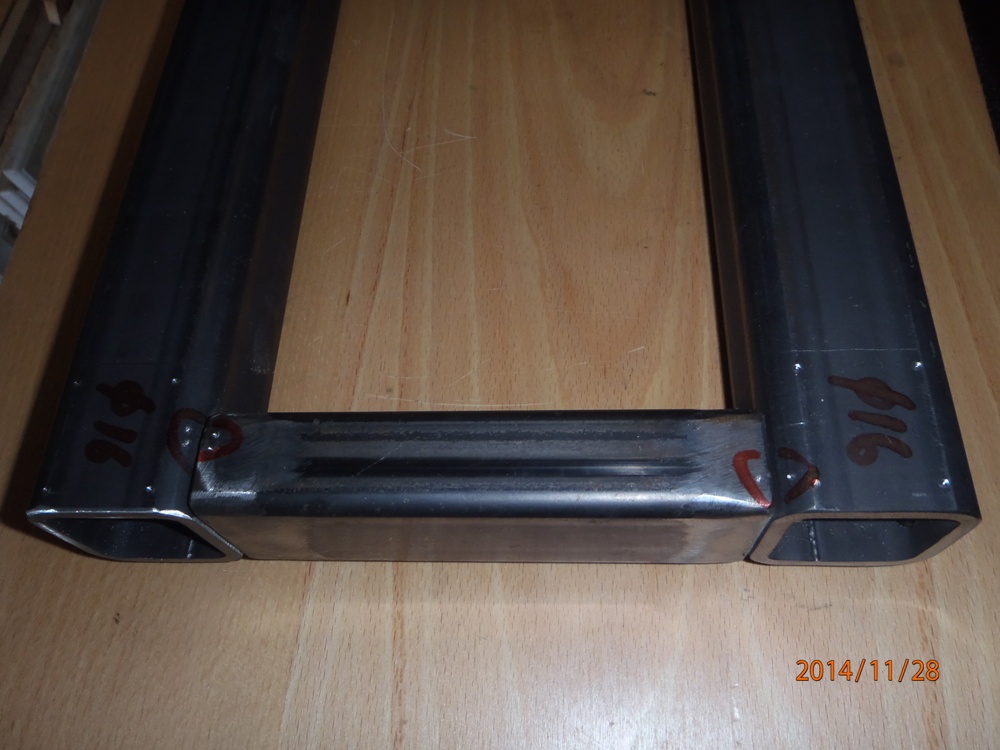

Suite du soudage.

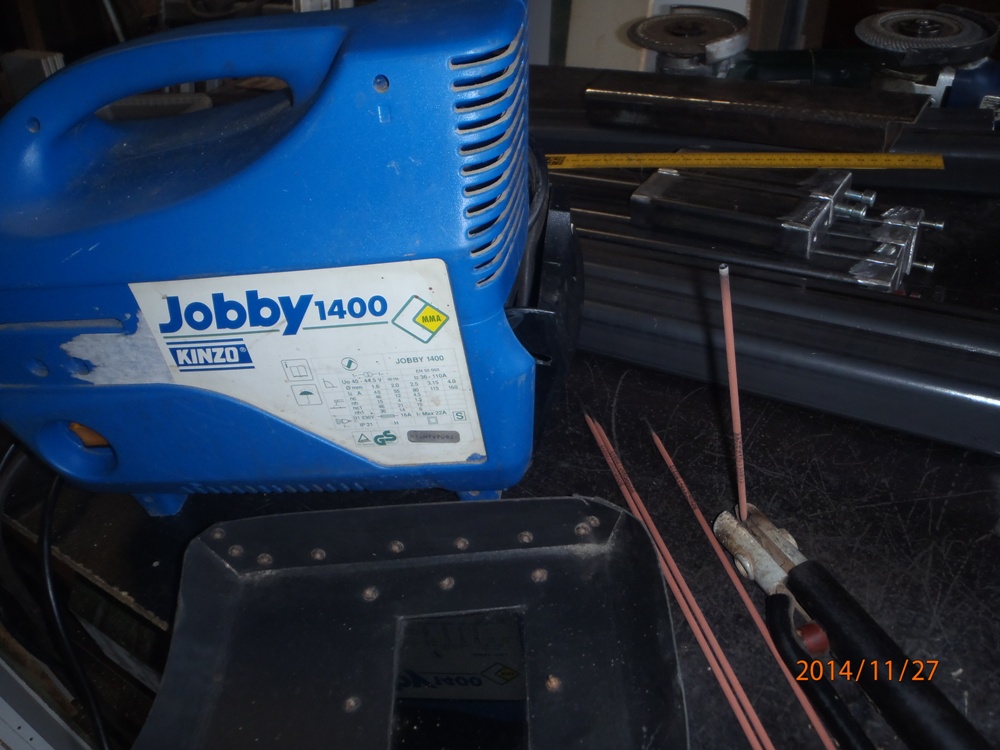

Une électrode 'rutile' de 2.5 Mm et 100 Ah, (40/45 Ah au Mm d'électrode) et cela est simple, cela va tout seul, laissé brûler et le cordon ce forme tout seul.



Pas sorti la grosse machine du matho's, celle que tout le monde qui bricole un peu,  a acheté pour une bricole, celui-ci est une récupération et remis en état. (110 Ah)

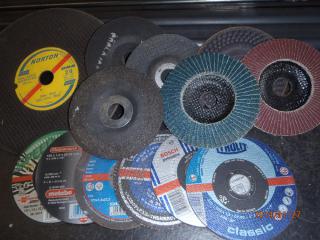

Une mise au propre avec des disqueuses , rien de bien difficile pour l'amateur.






Beaucoup de produits différents et dans les fournitures, le plus chère est le moins onéreux a l'usage.



Apres traçage, pointage, prés forage, et forages de différent trous, 9 Mm du coté a fixer et de 13 pour le passage de la vis Allen de 8 x 20 Mm.



Tout doit être bien a l'équerre, car les rails de 20 Mm, doit être fixée sur le dessus, et fixer avec des vis de 6 Mm






Reste a faire 4 trous pour la fixation de la vis a billes, pour le déplacement du chariot du portique, Axe "X".


A plus pour la suite du montage, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 28 Nov - 13:50 (2014)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

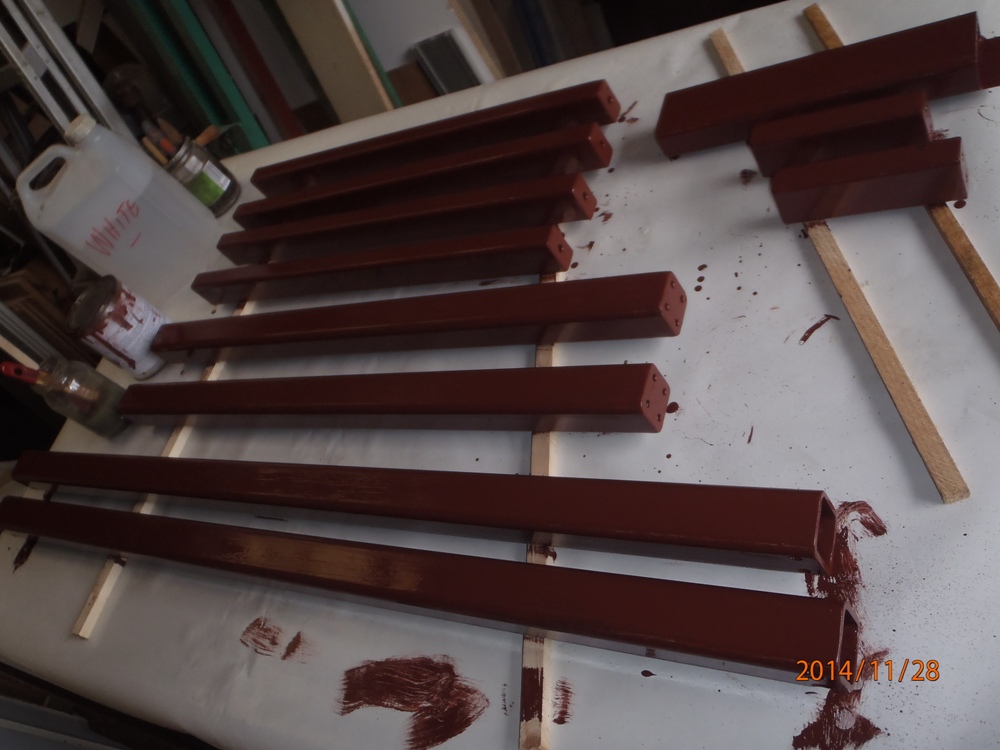

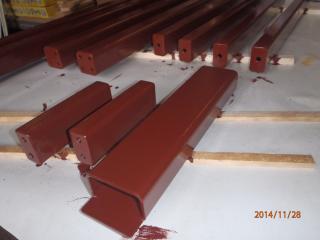

Suite logique.

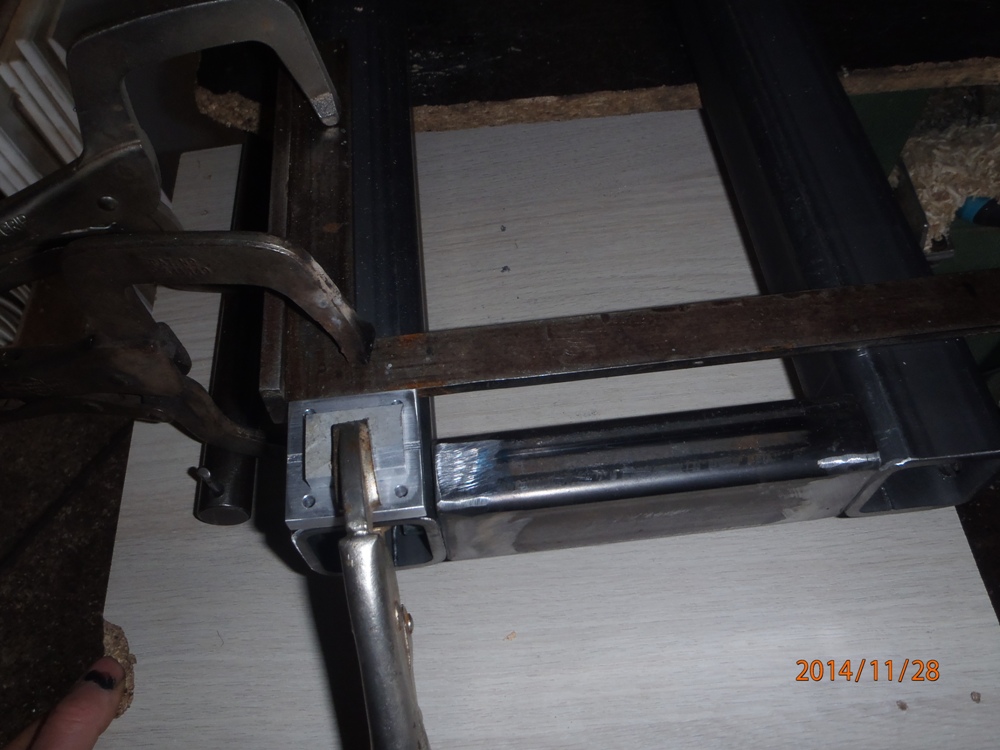

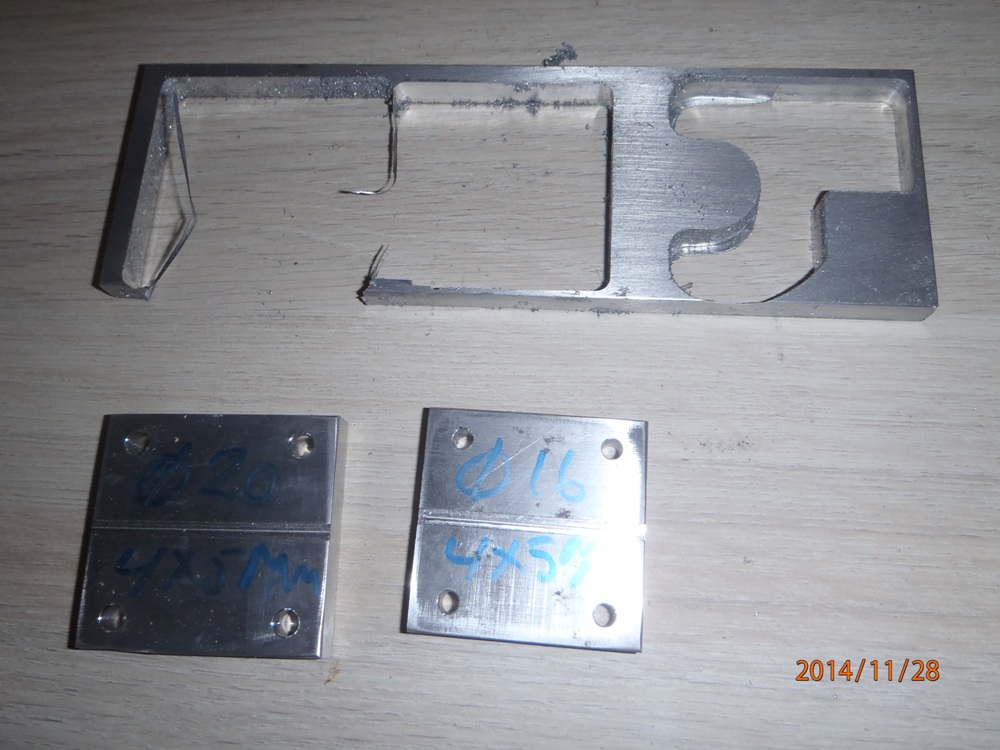

Faire un calibre pour le placement des bloc qui contient les roulements linéaire sur les tubes d'acier, usiné sur "UneKa-CNC", pour les deux type de rails 16/20 Mm.



Bien d’équerre, mais comme je n'ai pas encore le matho's, je marque seulement empreinte au foret.



Marquage au pointaux pour le démontage/remontage, car faut mettre en peinture, une couche d’accrochage au minium de fer.





Reste la face du dessus a faire par la suite, et la peinture en bombe pour la finition.





 A bientot, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 2 Dec - 20:23 (2014)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

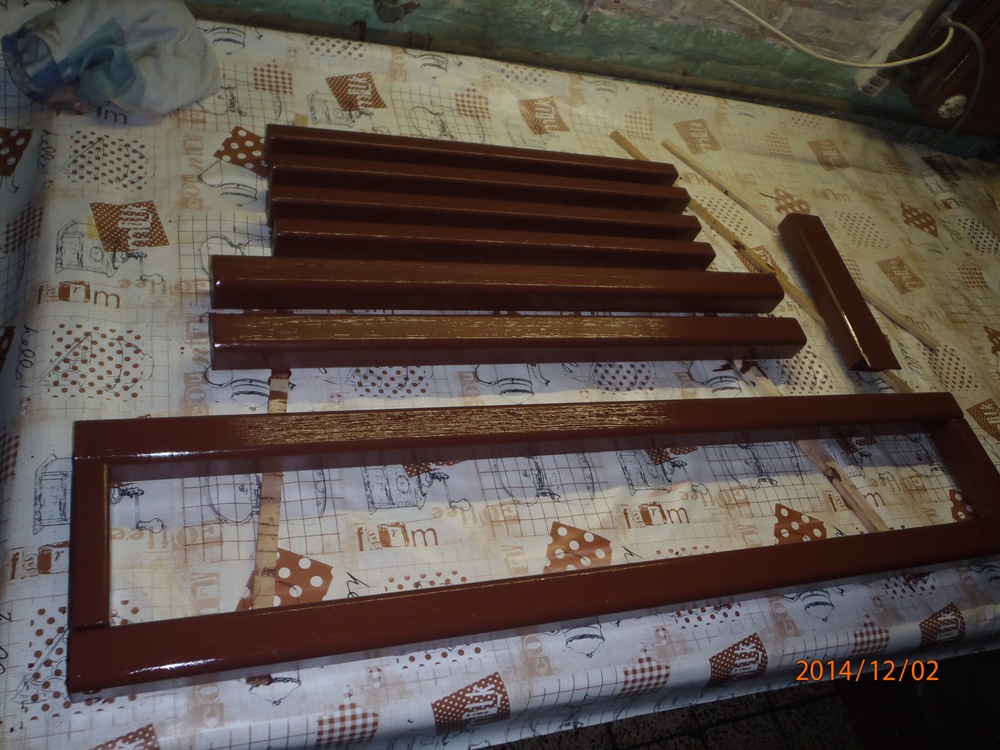

Suite de peinture.





Une semaine de passée, et la 2 ème couche d’accrochage est mise, mais le châssis est assemblé avant, le verso sera fait demain.


Attendre est le séchage,pour la peinture final, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 3 Dec - 14:02 (2014)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

Salut au visiteurs.

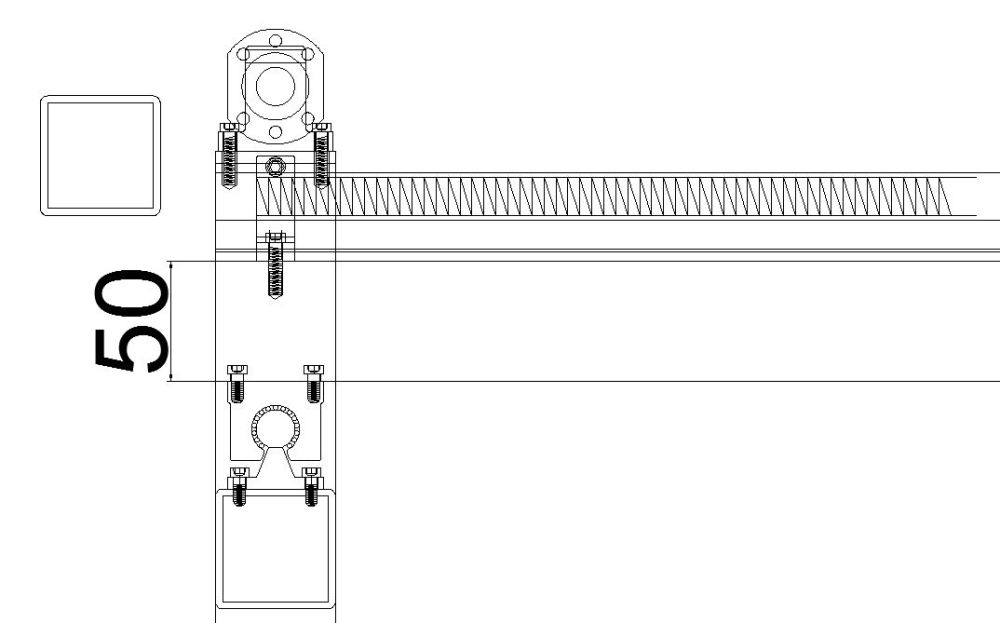

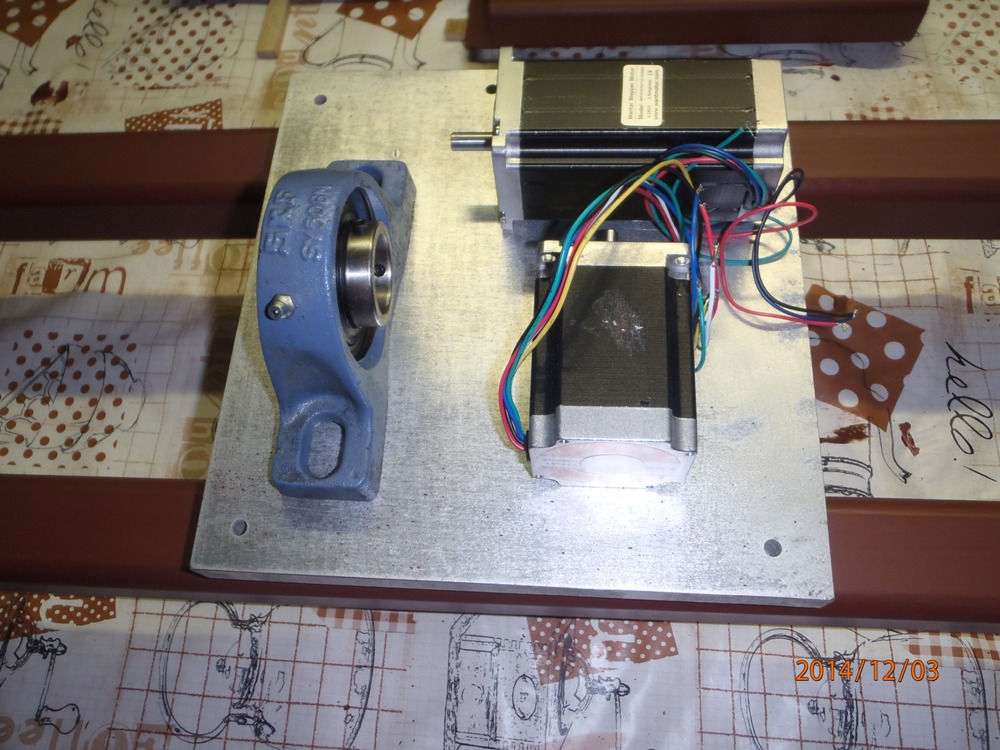

Le chariot du portique qui supportera l'axe "Z", entre les deux tubes.

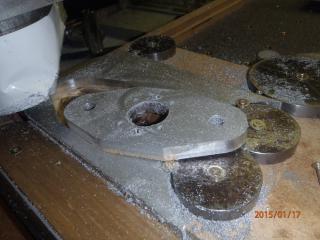

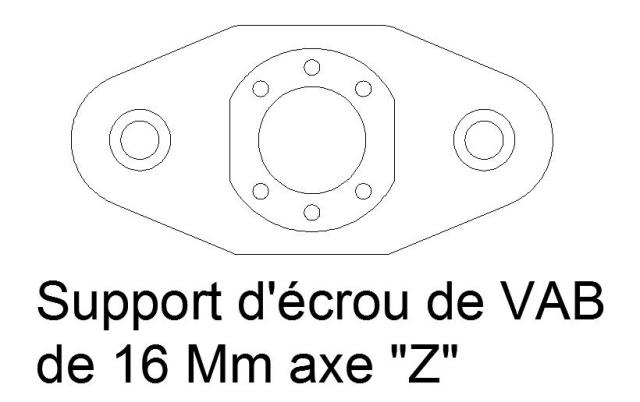

Les supports des écrous de VAB de 16 MM, et qui seront fixer sur le portique.

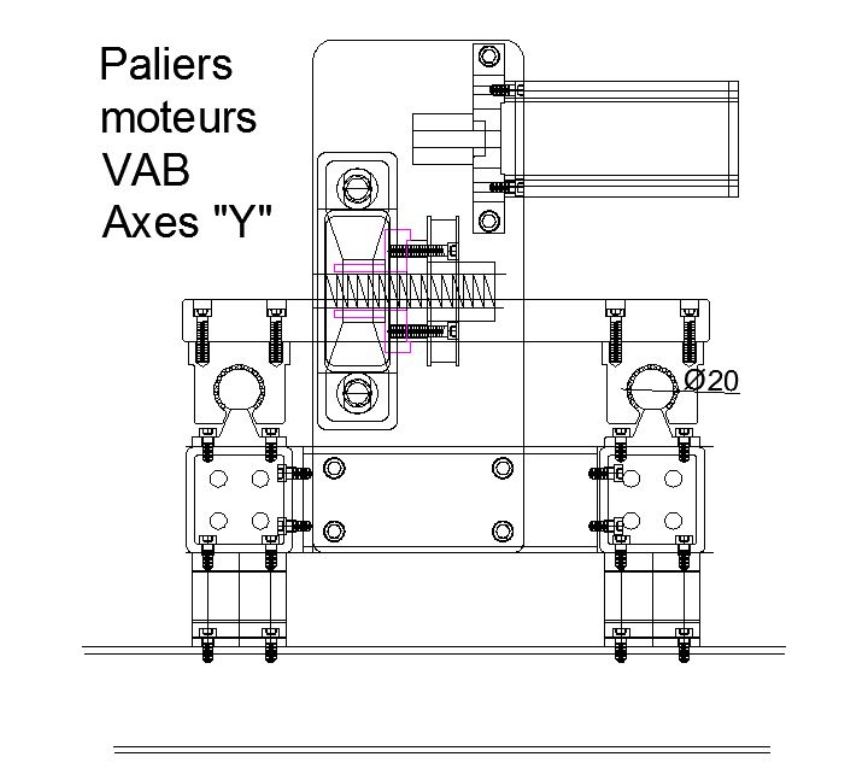

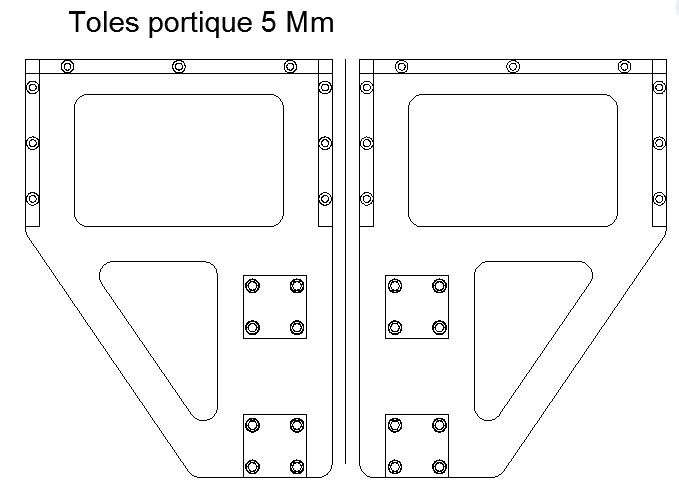

Dautre dessins sont sur une autre page du forum, c'est ici. Reste a mettre une couleur en bombe, mais quel teinte ?? bleu, vert, rouge ......

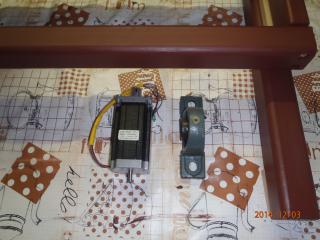

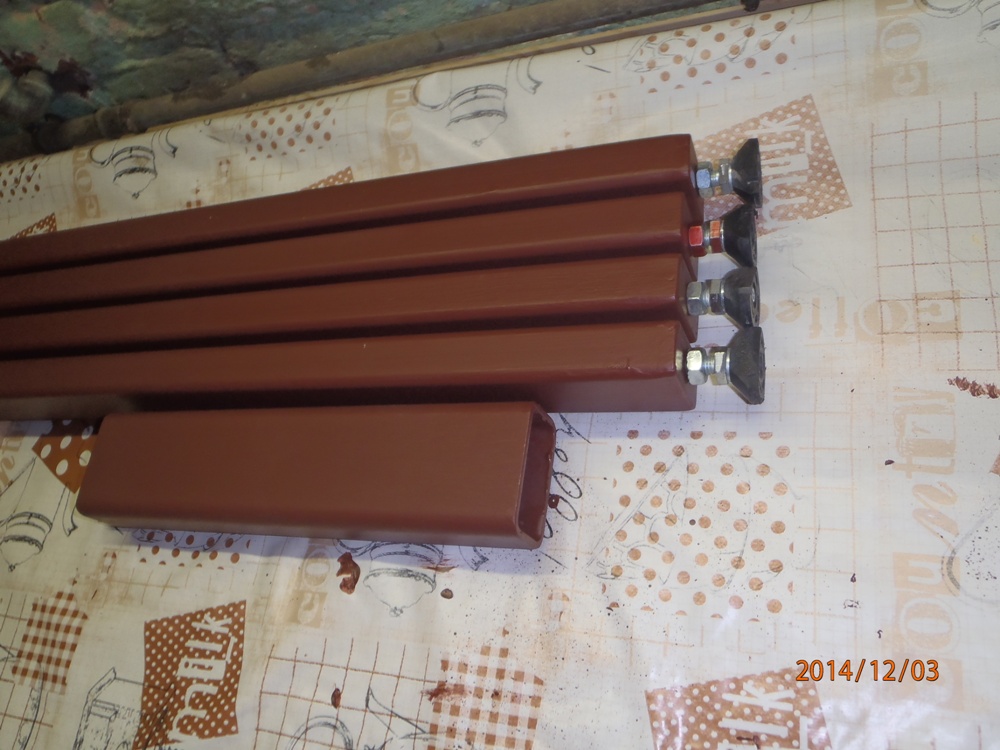

Les pieds qui recevront les supports de fixation des VAB de 16, sur la partie supérieur, qui resteront fixe.



L'ensemble en attente des rails et VAB, A plus pour la suite de l'aventure, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 5 Dec - 00:14 (2014)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

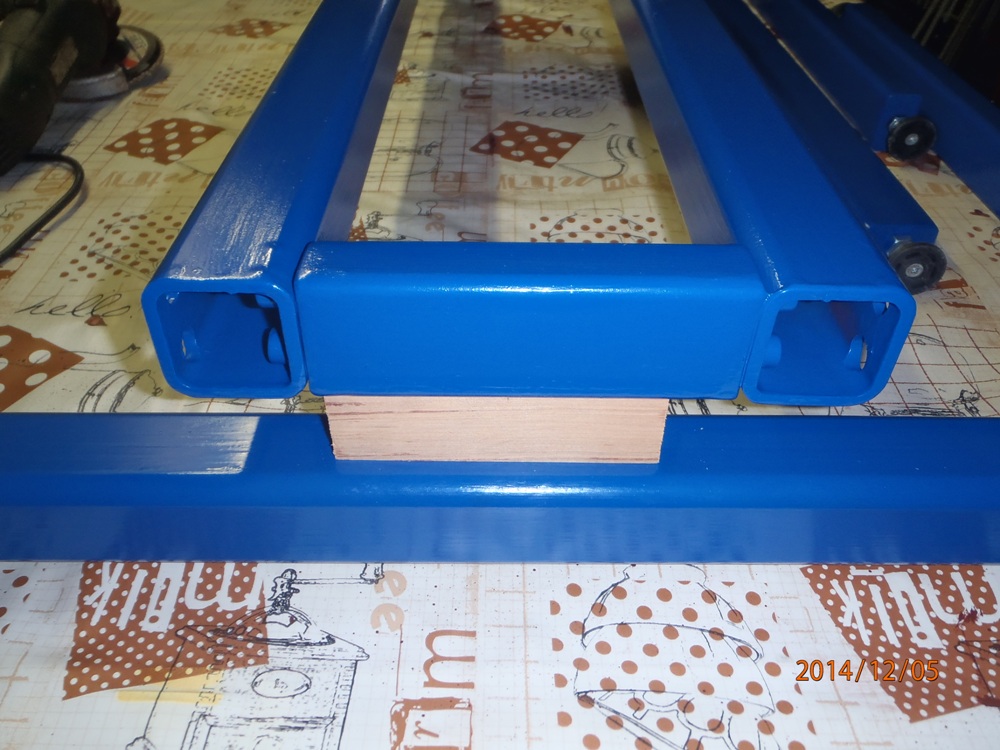

Petite différence ??.




En attende des rails.





Reste 5 tubes a façonner, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 6 Dec - 18:01 (2014)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

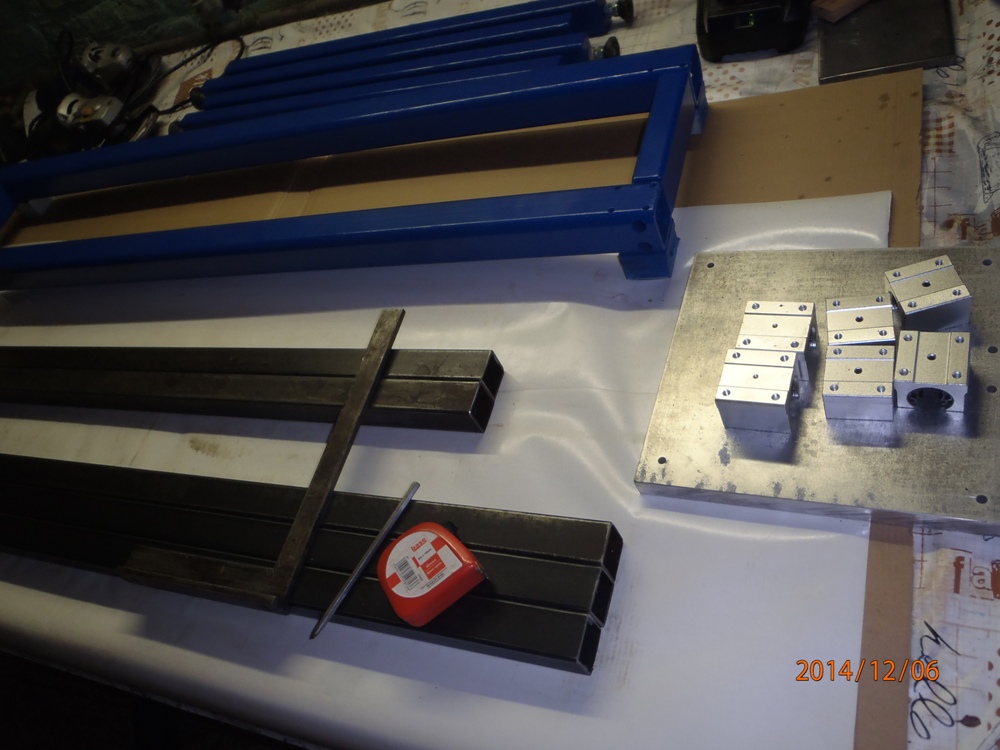

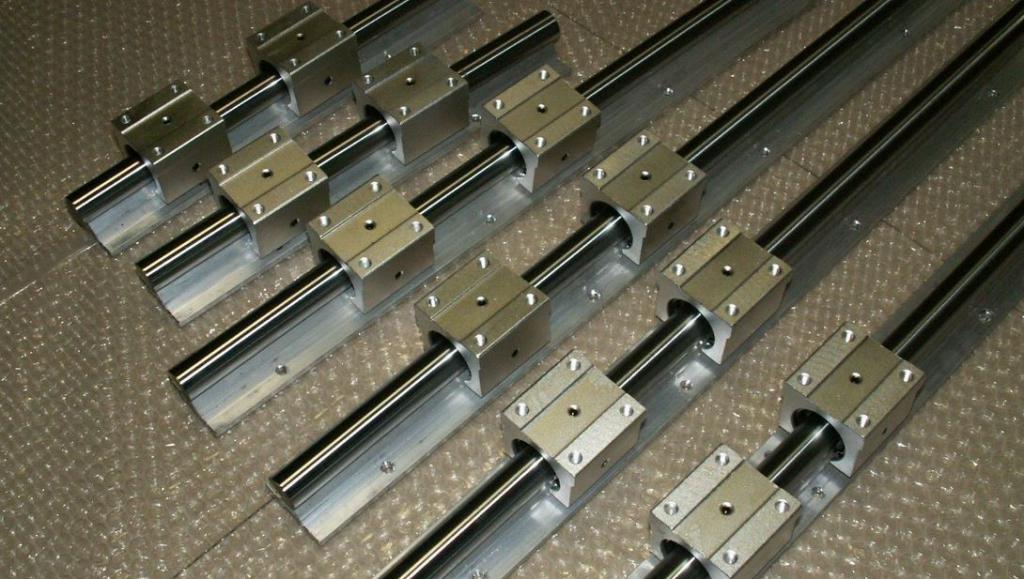

Reçu partie des blocs des rails.





Commander en chine et une partie vient des Pays-bas, He oui !!!, faut plus étonné de rien.





Les pointage était bon, donc perçage et ajustage et placement des 4 blocs des rails de l'axe "Y".


Mais ..... pas eu deux blocs des rails de 20 MM pour le chariot, donc.....Email au fournisseur, qui me dit, commande divisée pour minimisé les frais de port ?????.


Bon, alors attende du reste, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 6 Dec - 18:17 (2014)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

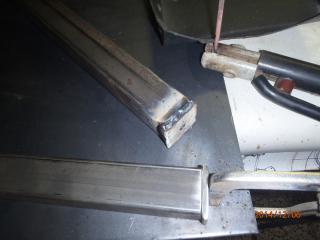

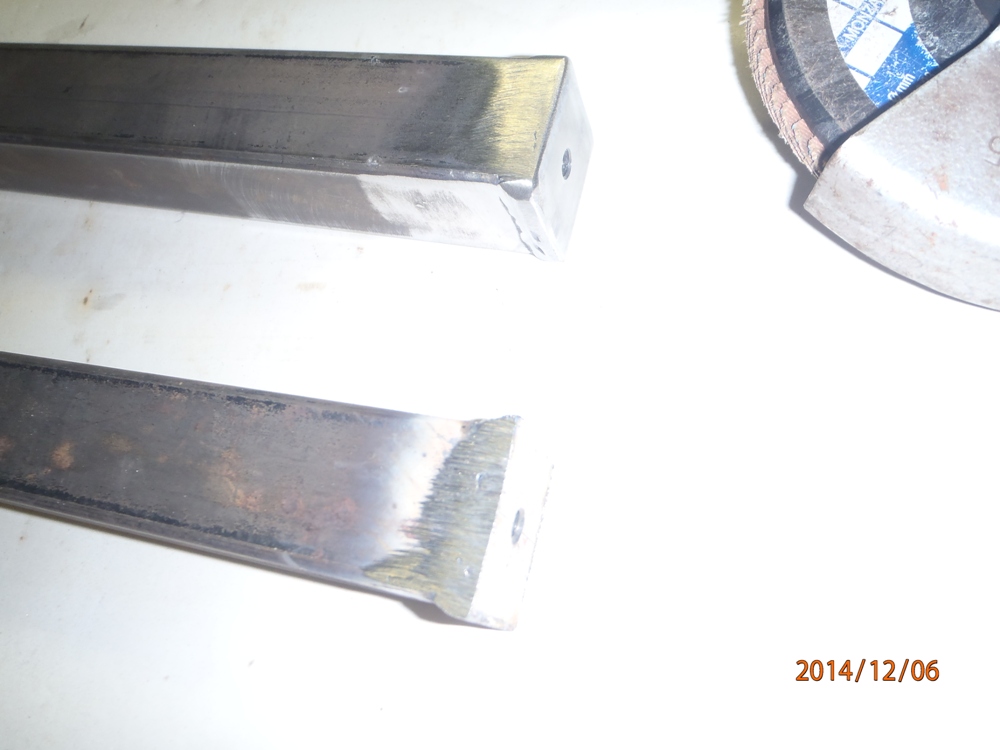

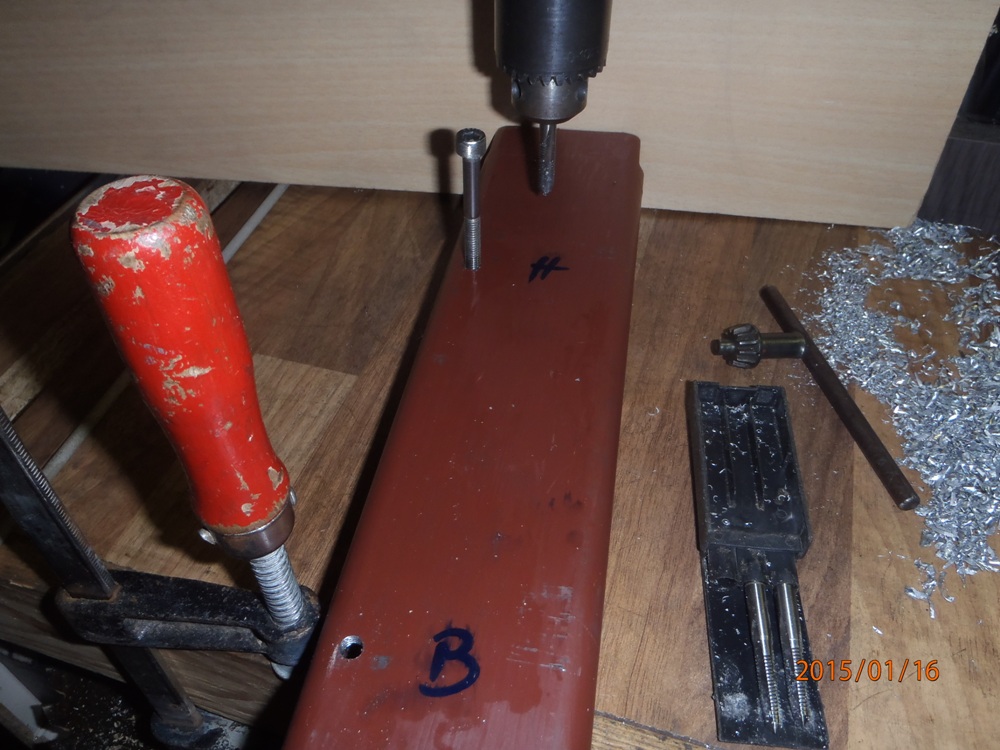

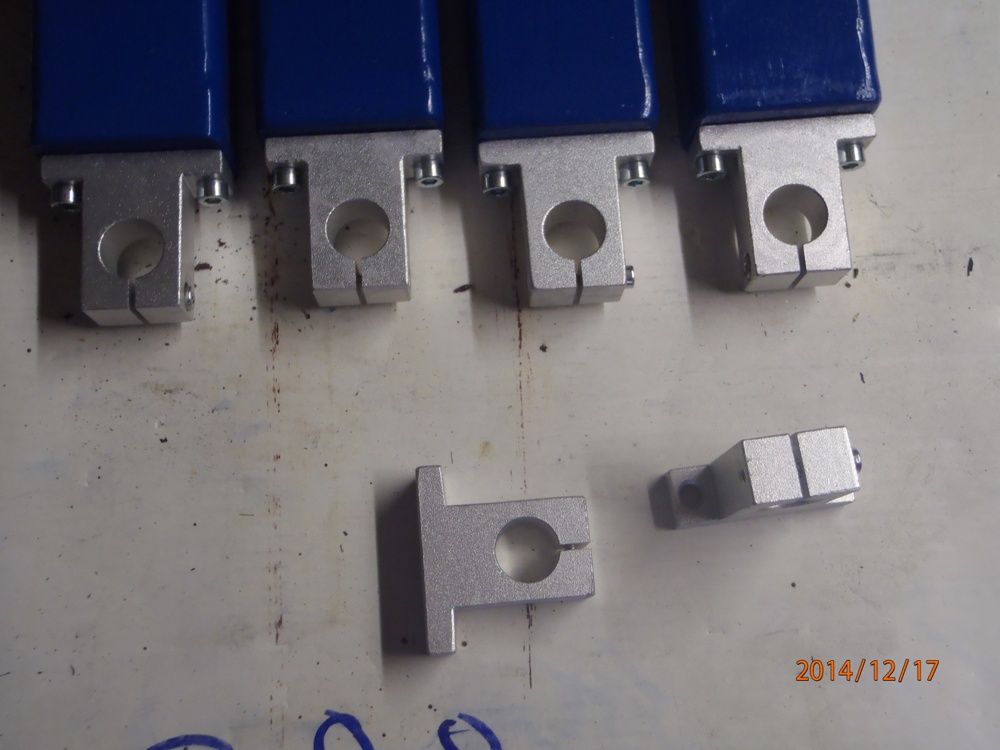

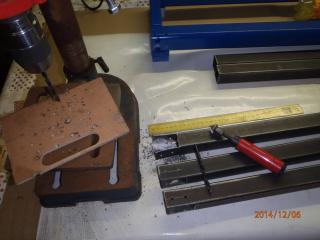

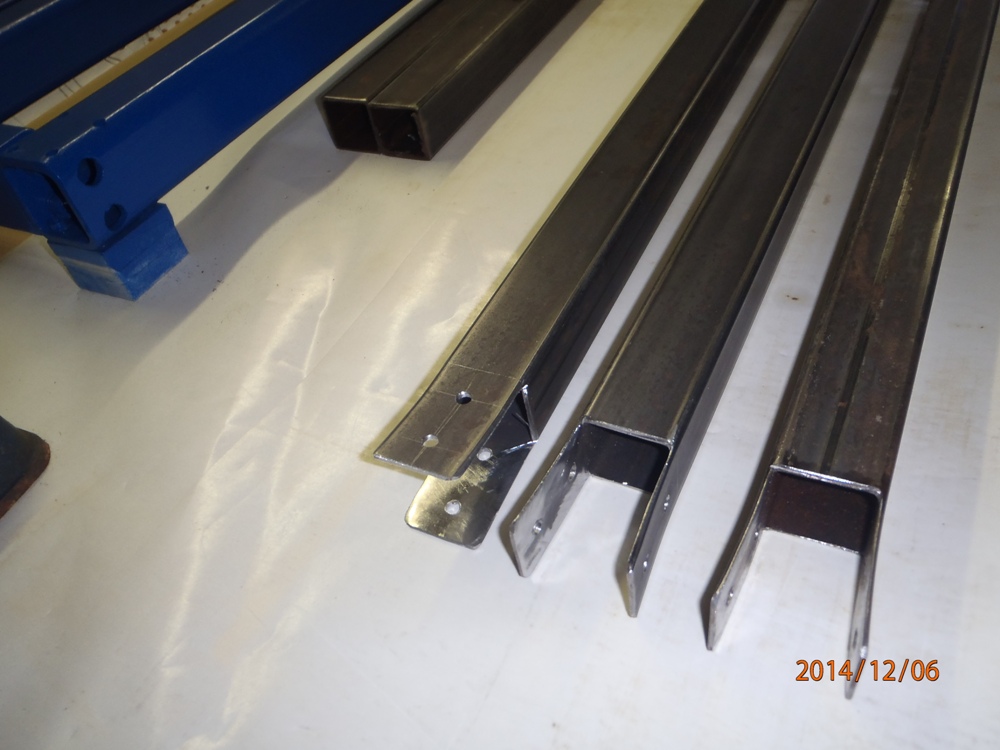

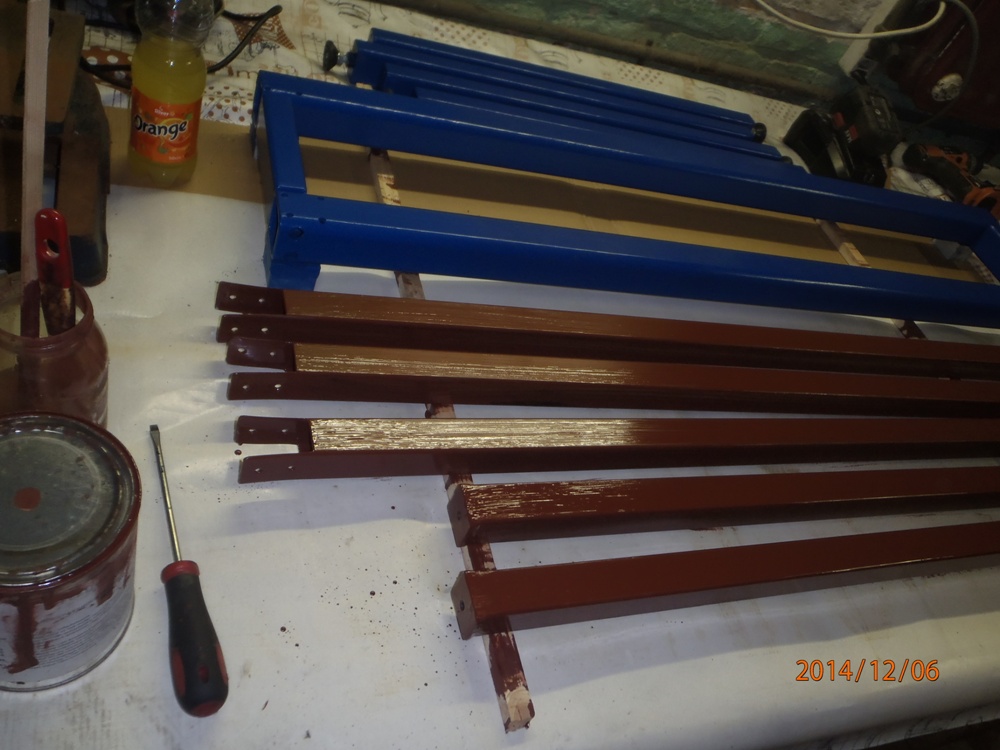

Pour maintenir les rails sur leurs supports....




5 tubes sont coupé a longueur de 30x35x2 Mm.





Sont découpés et foré pour sa fixation par enfourchement  sur les montants de 50x30, et boulonné avec des vis de 6 Mm.



Pour les autres, coupe foré taraudé des bouts des plats de 40x5 et soudé.





Comme a mon habitude, la finition a la disqueuse..



Et un couche de couleur d’accrochage, restera la peinture final, quels teinte ??????? en bleu ?? ou autre.




A plus pour la suite du montage, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 8 Dec - 16:59 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 7 Dec - 22:22 (2014)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

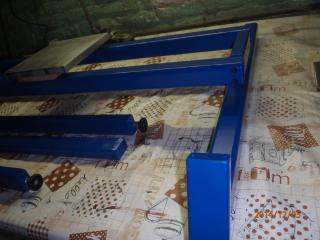

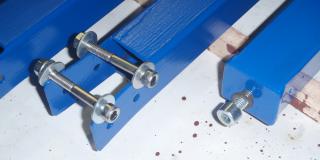

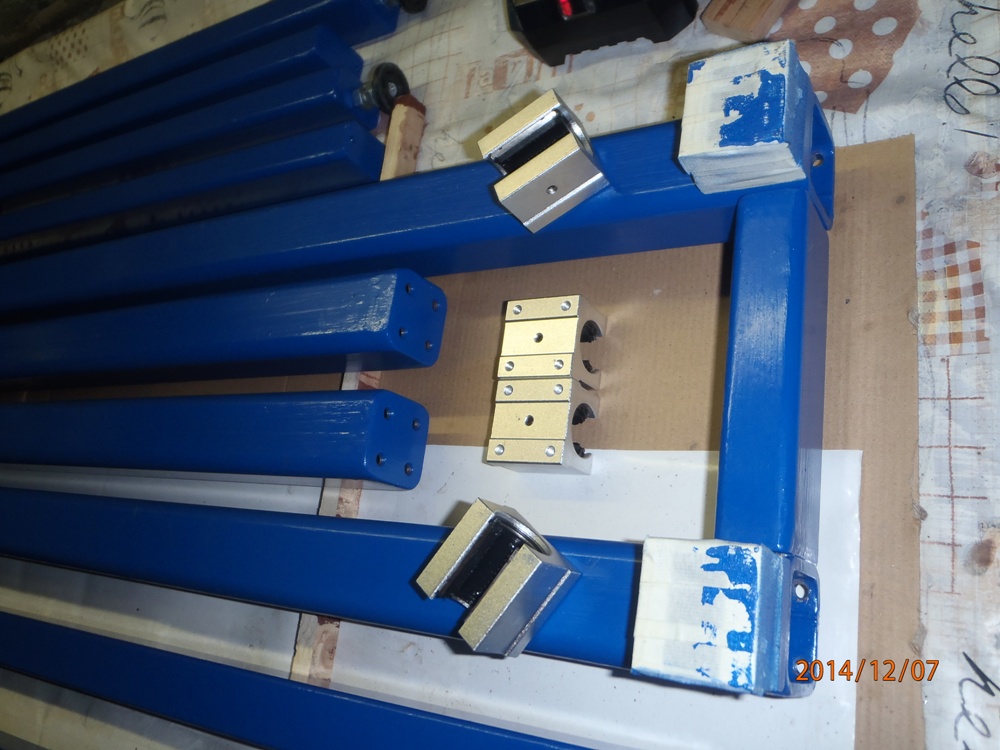

La peinture est mise.




Tout en bleu, car du rouge sera aussi de la partie final, mais j'en parlerais après.





Et profité pour refaire les retouches autour des roulements linéaires des rails de l'axe "Y".




Maintenant attente des rails et VAB, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 12 Dec - 13:44 (2014)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

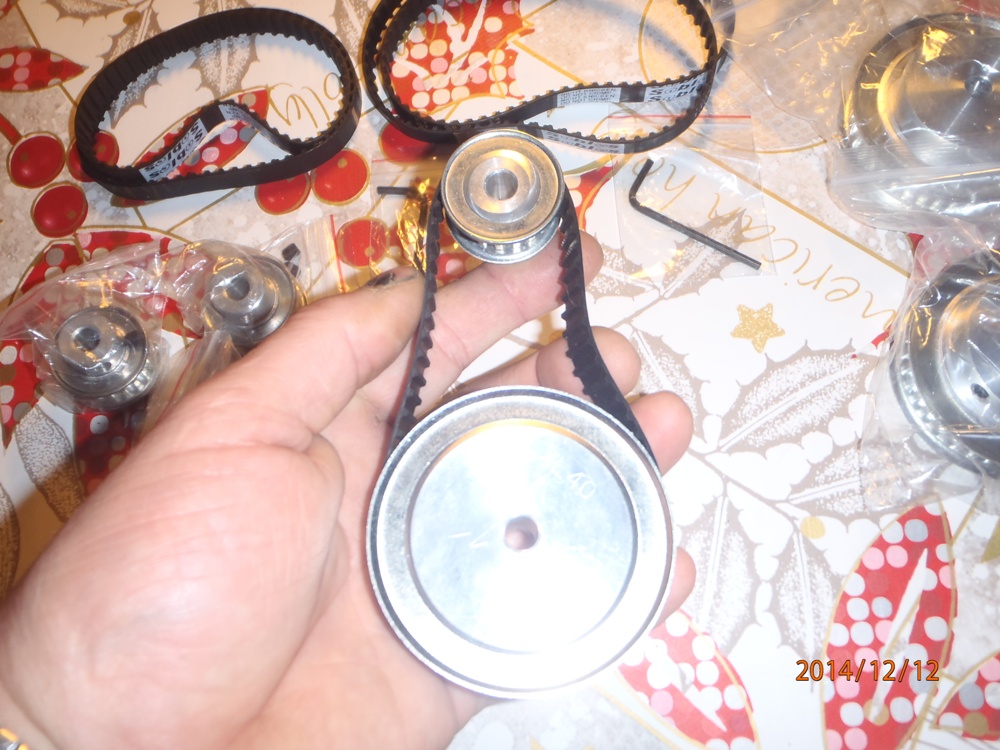

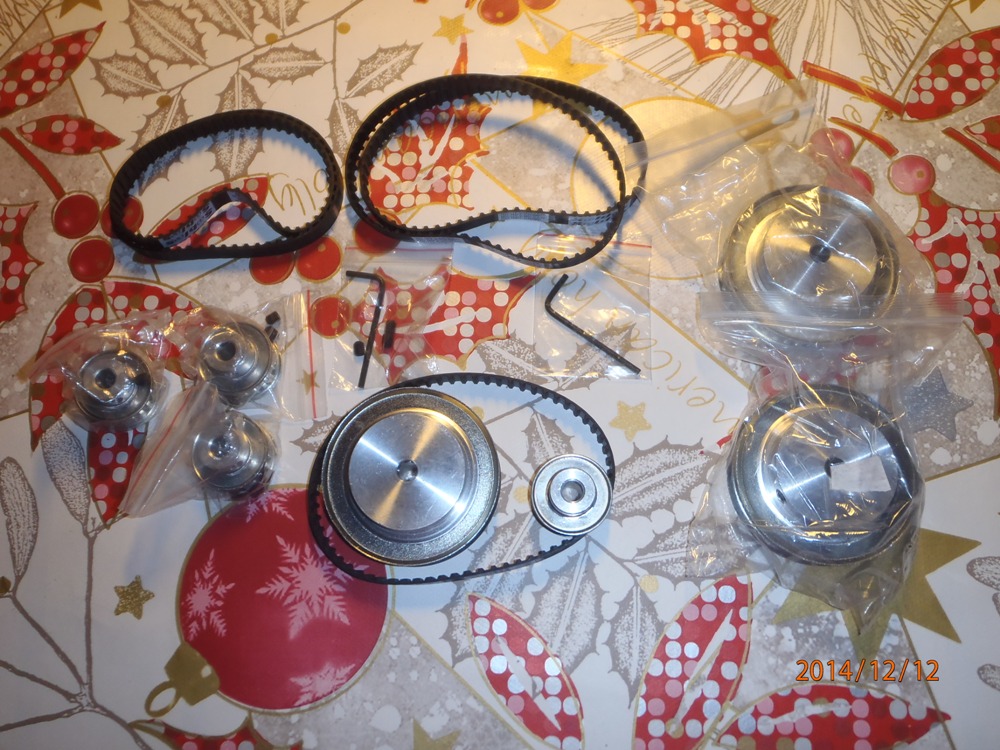

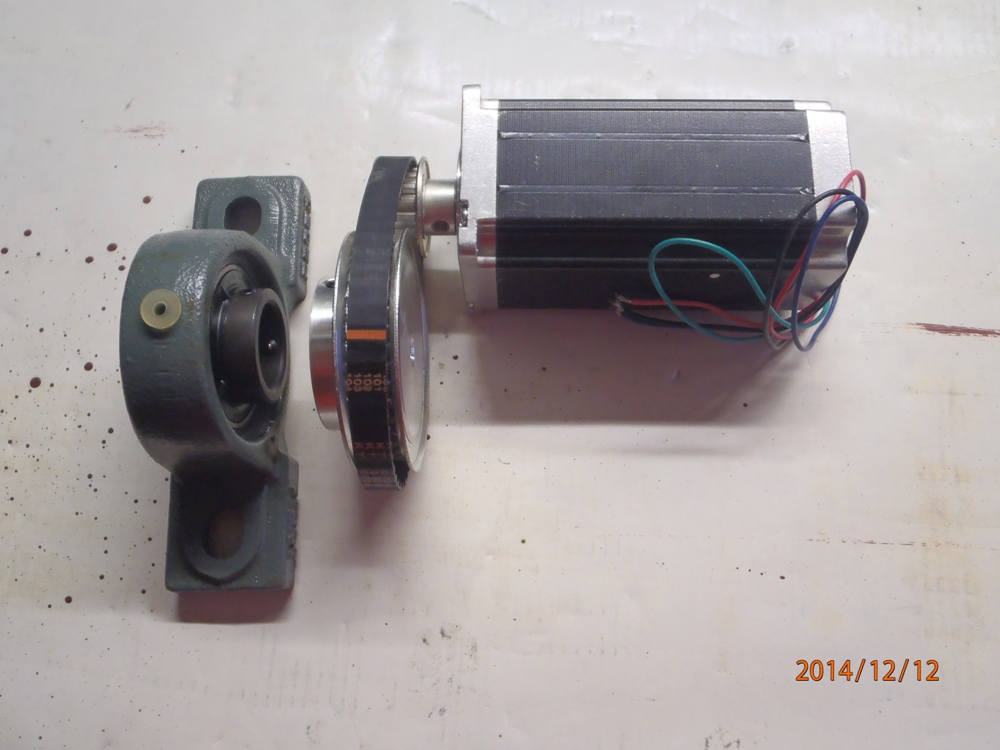

Les courroies et poulies.





Reçue ensemble ce jour et pourtant commandé chez des fournisseurs différents.





Deux longueurs pour avoir le choix pour sont placement.





Il me faut encore la VAB pour avoir la certitude des dimensions de la bague de liaisons.





A plus pour la suite, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 14 Dec - 19:26 (2014)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

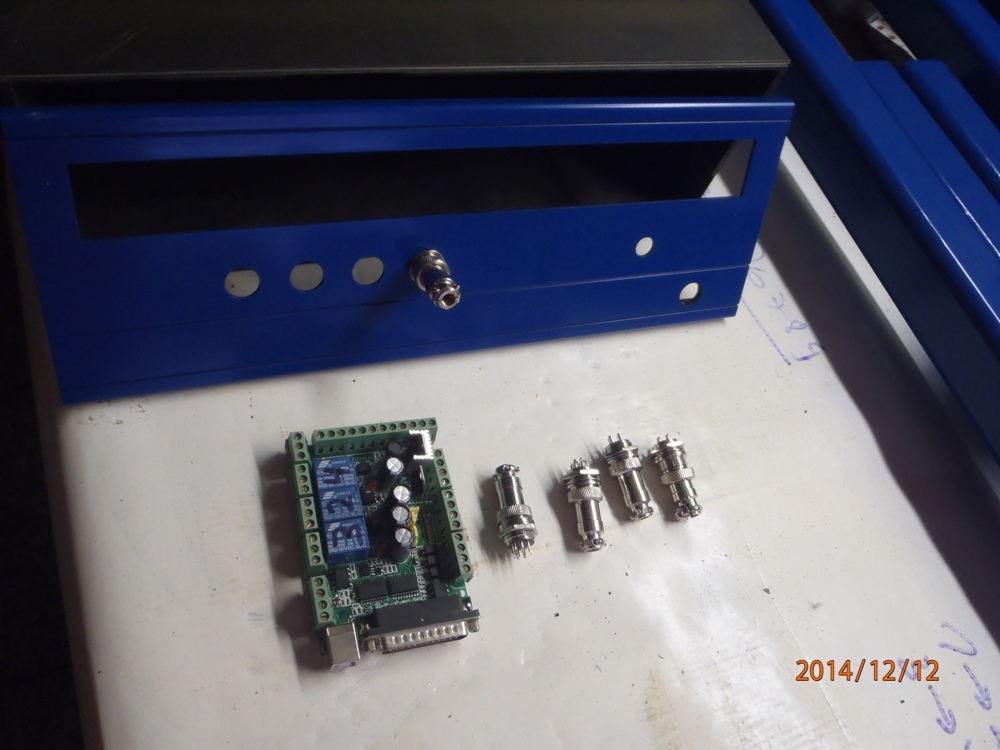

Montage boitier





Le boitier a reprit des couleurs.





Le reste est en attend des rails et VAB.


.

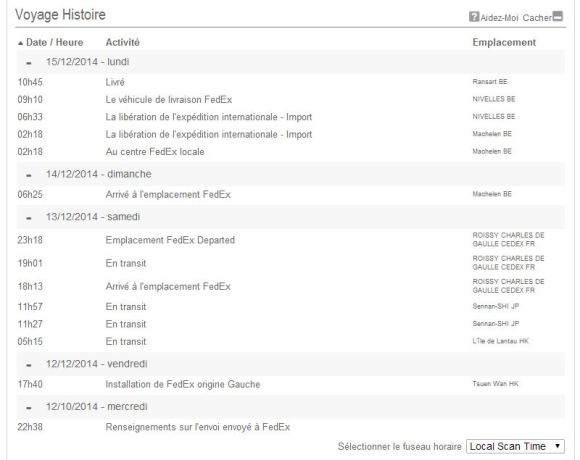

Mais la broche est surement au transporteur 'Fedex' demaineffectivement avec plus d'une heure d'avance.



Pas mal, commander le 05/12 payer le 09/12 et arrivée prévue le 15/12, c'est bien pour venir de chine, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 15 Dec - 13:04 (2014)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

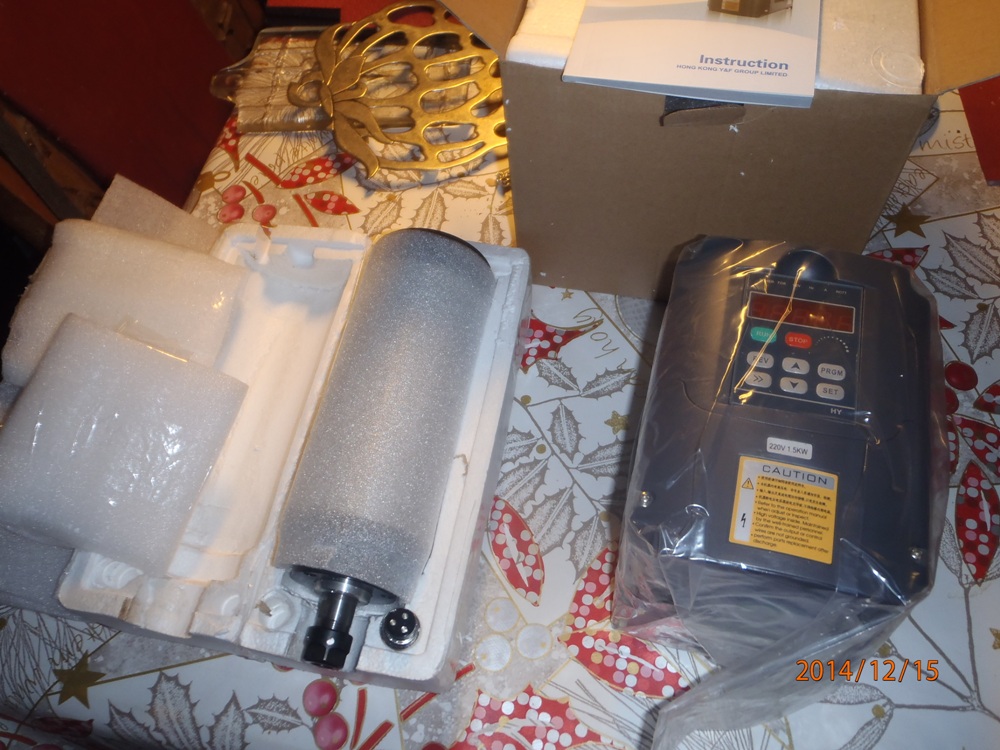

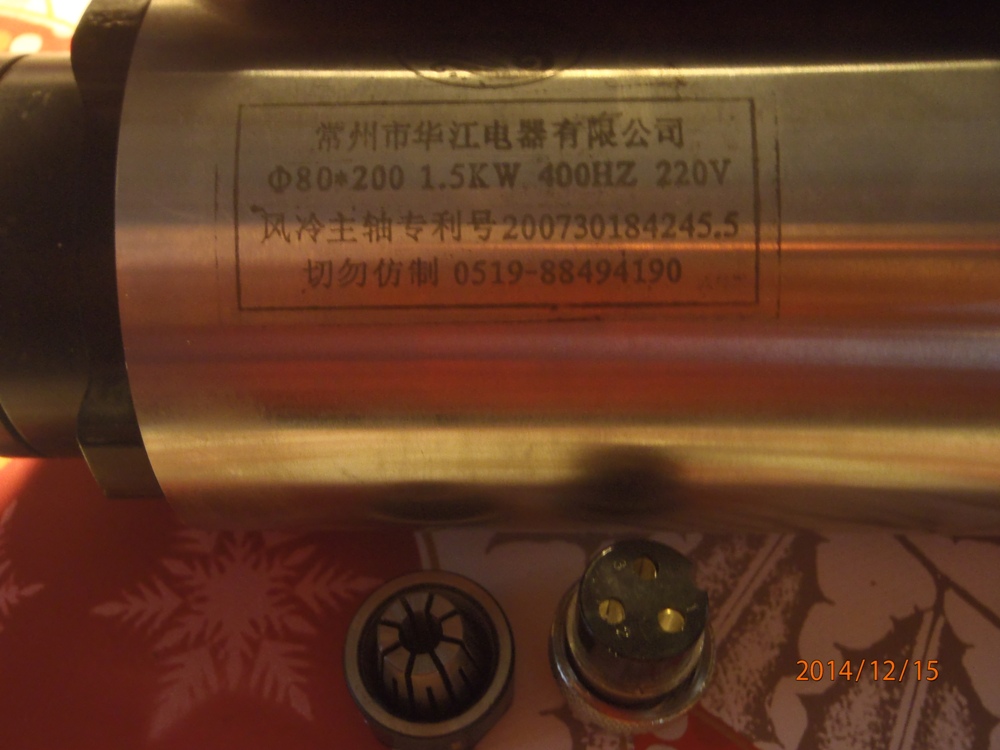

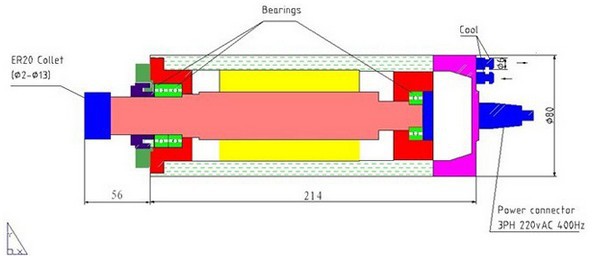

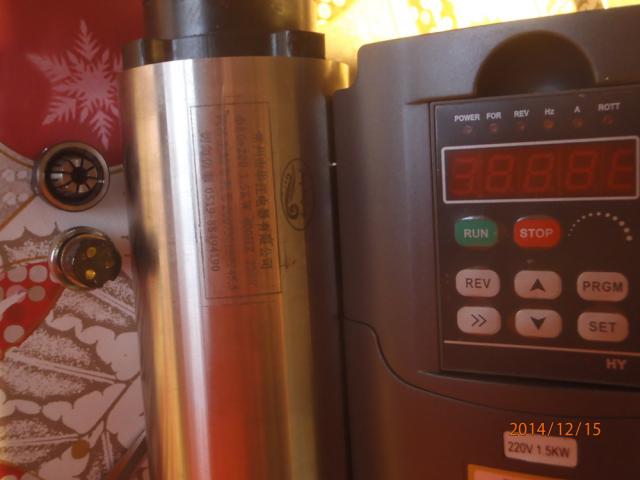

La voila cette broche.


















Et pour être bien emballé, c'est du bien fait, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 15 Dec - 15:56 (2014)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

Trouvé cela correcte ??.


Configuration VFD  sur le site.


Vendeur de qui je ai acheté mon VFD conseillé d'abord remis aux réglages d'usine, puis définir les fréquences de fonctionnement.
Pour ma configuration refroidi à l'eau, je ai utilisé les réglages suivants, exactement de même ordre:
  1. PD013 = 8 (réinitialiser les paramètres d'usine)
  2. PD005 = 400 (fréquence de 400Hz max)
  3. PD004 = 400 (base de 400 Hz de fréquence)
  4. PD003 = 400 (fréquence principale 400Hz)
  5. PD001 = 2 (régler le port de communication en tant que source des ordres de marche)
  6. PD002 = 2 (régler le port de communication en tant que source de fréquence de fonctionnement)
  7. PD163 = 1 (adresse de l'esclave 1)
  8. PD164 = 1 (vitesse de transmission 9600 bps)
  9. PD165 = 3 (8N1 pour le mode RTU)
  10. PD006 = 2,5 (fréquence 2,5 Hz intermédiaire // d'ici et sur ​​les paramètres sont spécifiques à ma broche de 1,5 kW;
  11. réfèrent à la documentation de votre moteur et pour la configuration correcte VFD;
  12. paramètres incorrects pourraient endommager votre VFD et moteur)
  13. PD008 = 220 (220V de tension max)
  14. PD009 = 15 (de 15V de tension intermédiaire)
  15. PD010 = 8 (min tension 8V)
  16. PD011 = 120 (fréquence limite inférieure 120Hz, pour limiter les paramètres de RPM plus bas)
  17. PD014 = 5,0 (temps d'accélération, 5 secondes)
  18. PD015 = 0,8 (temps de décélération; tout plus de voyages du VFD)
  19. PD025 = 1 (mode de démarrage: piste de fréquence)
  20. PD142 = 7 (max 7 A)
  21. PD143 = 2 (spécifique à ma 1,5 KW broche: nombre de pôles - 2)
  22. PD144 = 3000 (spécifique à ma broche de 1,5 kW: multiplié par PD010 = 3000 * 8 = 24 000 RPM))
Je reçois mes paramètres pour le moteur de ici .
Pour l'air refroidi moteurs de broche vitesse la plus basse devrait être limitée en fonction de spécifications pour éviter la surchauffe.


C'est pas le même que celui-la.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 15 Dec - 18:01 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 15 Dec - 16:22 (2014)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 16 Dec - 17:45 (2014)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote











- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 17 Dec - 12:16 (2014)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

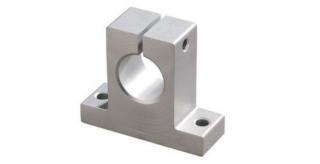

Reçu les paliers pour la fixation des VAB.





Reste a recevoir les rails et VAB, pour commencé le montage du châssis, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 29 Dec - 15:51 (2014)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

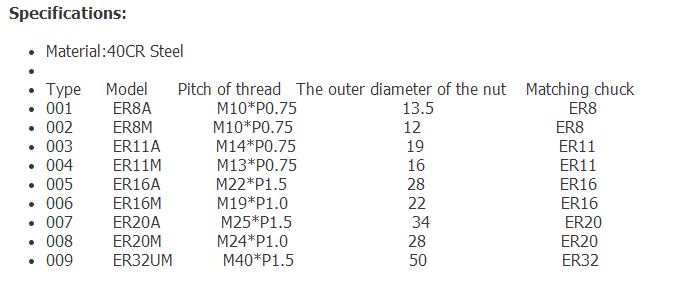

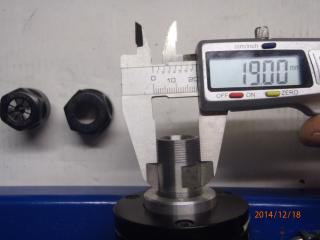

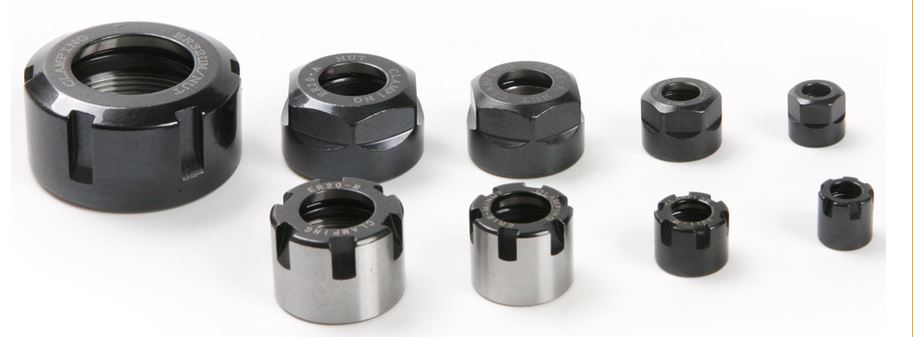

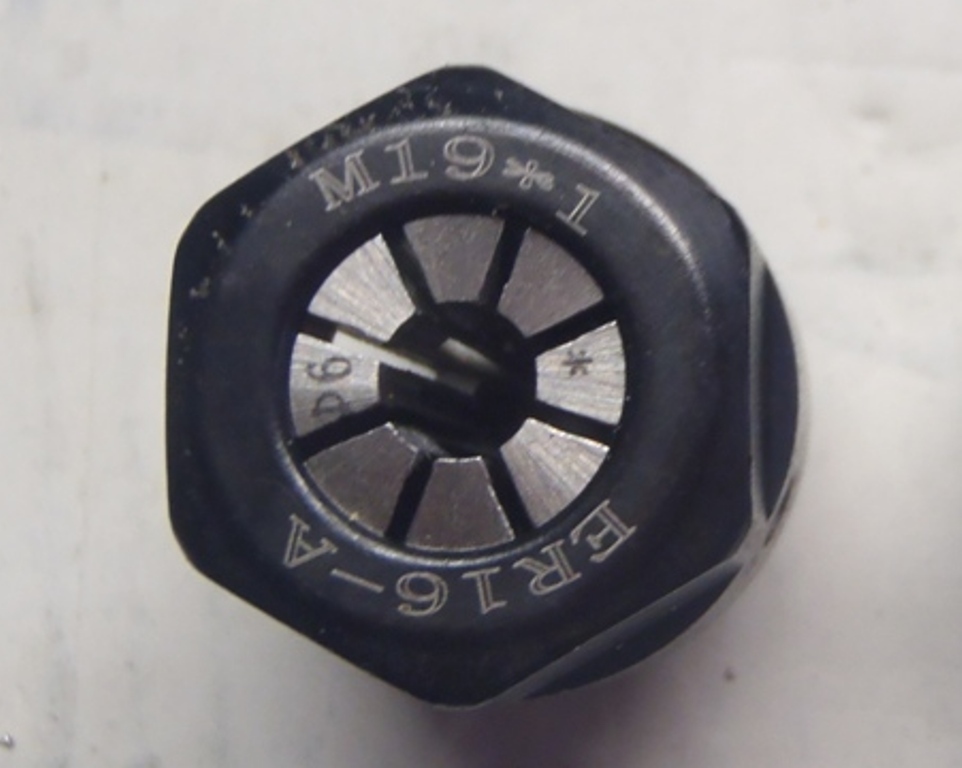

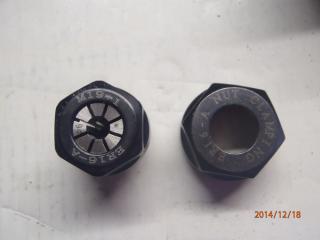

Vient recevoir des pinces ER16.



Mais voila, cela est fourni dans 10 petites boites en carton, donc .....

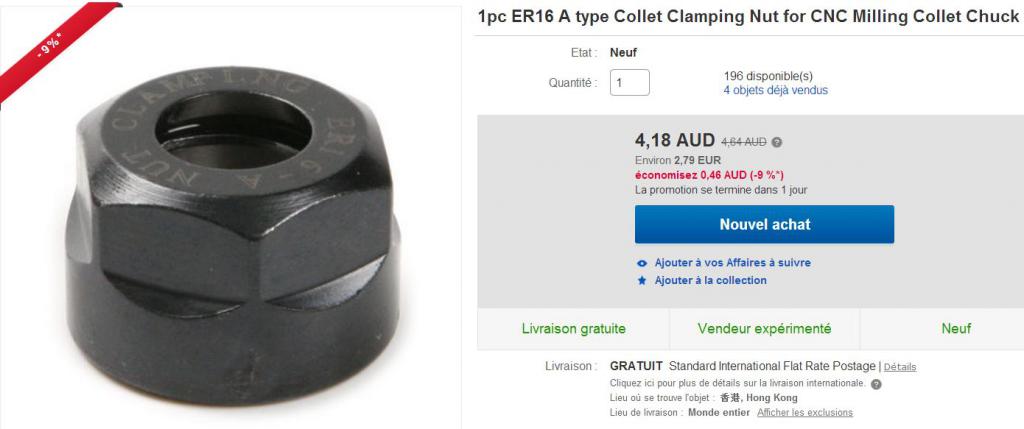

Il me faut faire une boite de rangement et commander 4 écrous supplémentaire, pour les pinces les plus utilisée.




Mais attention c'est pas les bon, car un autre model dénommé ER16 est en deux type de filetage .
Et en plus les écrous sont assez chère, plus de 3 €uros pièces, j'ai commander cela avec réf : ER16A.


Mais voila j'ai reçu des "type" 005 avec un pas de 22 x 1.5 Mm, alors que la broche utilise un type 006 pas de 19 x 1.0 Mm.









Et pourtant la même indication sur le marquage ER16A.



Donc contacté par Mail le fournisseur de la broche, qui va me vendre 4 écrous en 19 x 1.0 Mm, en attende de la fourniture.

Et contacter le fournisseur des premiers, qui va me refaire un autre envoi, Gratos, mais a voir si ce sera pas ce modèle,


Et la il me faudra commandé un clef pour c'est écrous différent, A voir donc ....



A plus pour la suite, PapyKy.








- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 29 Dec - 17:10 (2014)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

Et voila la boite.





Usinage vite fait sur "UneKa-CNC".


Bonne fin d'année 2014, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 6 Jan - 12:15 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

Enfin un bonne nouvelle.

Ma commande du 21/11/2014 de chine est enfin arrivée.

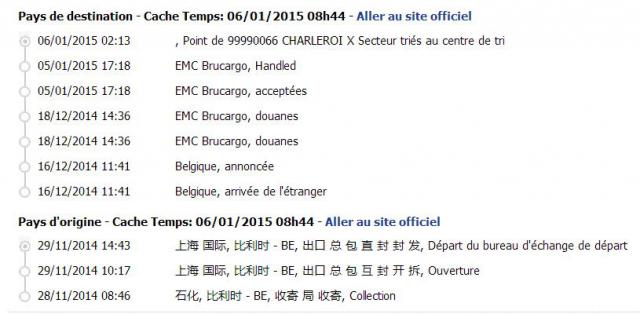

A été arrêtée en douane a Bruxelles le 16/12/2014.


Sur trace internationale.

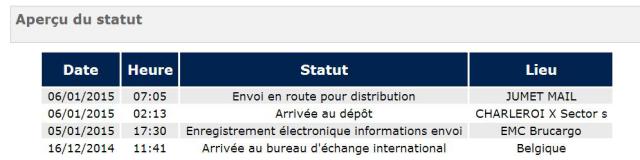

Et sur trace de BPoste.

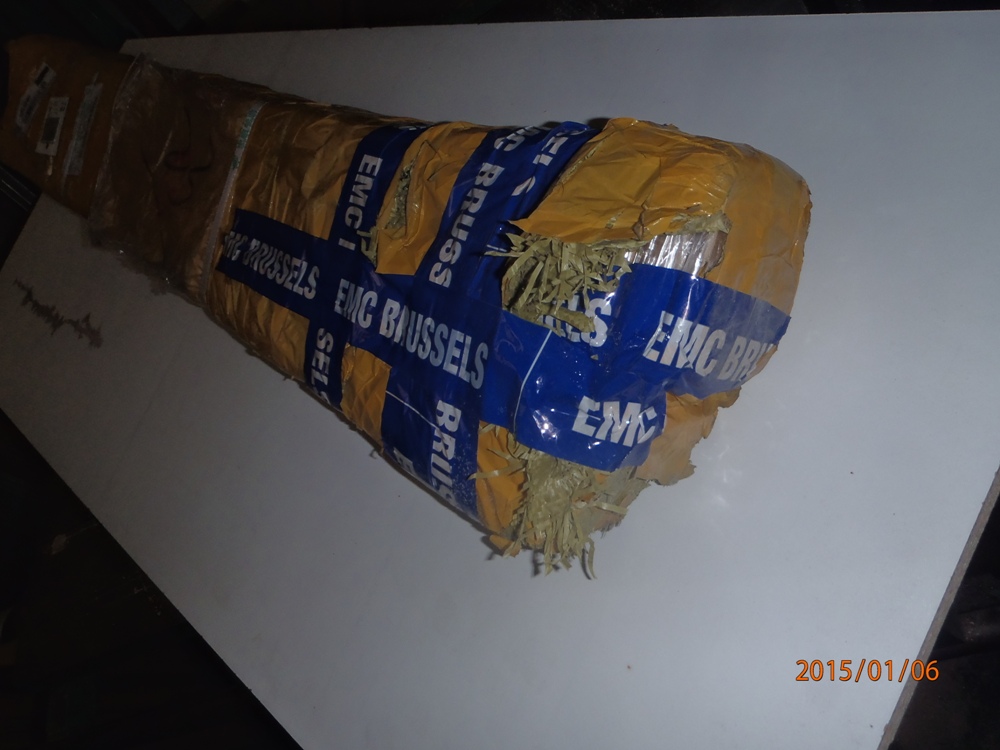

Et voila cela colis qui apparemment a été ouvert par la douane pour vérification.



Je vais vérifier si tout est correcte, au cas ou, on ne sais jamais, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 6 Jan - 12:30 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

La mauvaise nouvelle.




Est que une taxe de prés de 35 €uros n'est réclamée par la poste, pour avoir ce colis,
Que le facteur me dépose ce jours, et 35 € un moins dans la poche, enfin, l'on sans doutais.


Donc que cela soit expédier via la poste, DHL ou Fredex, au autre il a souvent une ajoute a faire au prix de revient.

























Le tout est bien comme annoncé par le fournisseur, et les bonnes dimensions demandée, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 6 Jan - 12:46 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

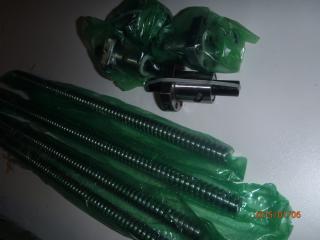

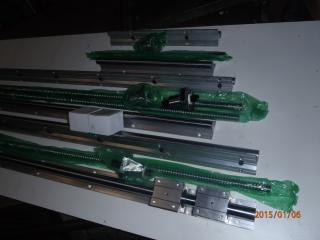

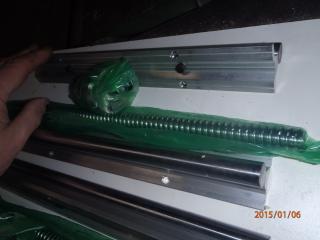

Voila des dimensions de l'ensemble.


les 4 VAB (Vis a Billes) de 16 Mm.
RM1605-350 / 850 / 850 / 1150 mm


Les 2 paires de rails. de 16 MM et de leur bloc a roulements.
SBR16-300 / 800mm (8 SBR16UU bearing block)
Et de 1 paire de rails. de 20 MM et de leur bloc a roulements.
SBR20-1100mm (4 SBR20UU bearing block)

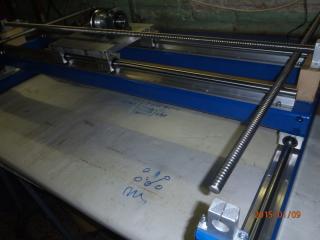

Reste a tout monté, et là, il y a des heures a passé pour les premiers tests.


Un retour d'information, un Email du fournisseur.
A voir si cela sera fait, donc bon fournisseur a privilégié,
Merci au membres qui commanderais chez ce fournisseur.
Sans pour autant vérifier si pas moins chère chez d'autre vendeur sur la toile, PapyKy.


---------------- voila leur Email --------------------------------------------------------------------------------
How are you! We would have to say, even the import tax is barely existence but sometimes it still happens.
Unfortunately it comes to us, previously it didn't occur but this time it comes.
We would like to give a 21$ to show our good faith and hope this can help you more or less.
Apologies for any inconvenience and thank you very much.
Should you have any questions or concern please feel free to contact us. Happy new year!
------------------------------- traduction de Google --------------------------------------------------------------
Comment allez-vous! Nous avons à dire, que la taxe à l'importation est à peine l'existence,
mais parfois il arrive encore. Malheureusement, il se agit de nous, auparavant,
il n'a pas eu lieu, mais cette fois il se agit.
Nous tenons à donner un $ 21 pour montrer notre bonne foi et espère que cela peut vous aider plus ou moins.
Toutes mes excuses pour tout inconvénient et je vous remercie beaucoup.
---------------------------------------------------------------------------------------------------------------------




Si vous avez des questions ou des préoccupations se il vous plaît sentir libre à nous contacter. Bonne année!
Merci a tous les visiteurs qui me suivent, 118 visites a ce jours, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 7 Jan - 14:50 (2015); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 6 Jan - 19:08 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

Des photos ??.





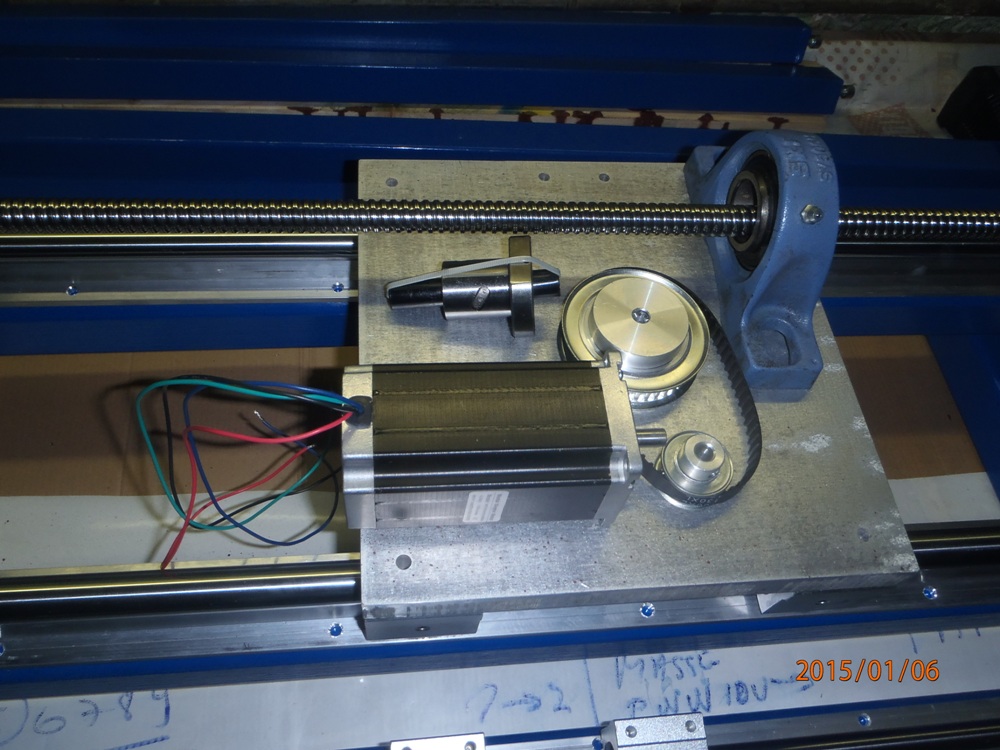

Présentation des éléments a monté











La suite, c'est pour plus tard, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Fri 30 Jan - 09:50 (2015); edited 1 time in total
Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 7 Jan - 00:12 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

Salut,
Dit moi tu aurais pas un croquis de cette machine ?
Je me demande la forme qu'elle aura à la fin par rapport aux autres de tes machines.
Pour constater les différences




la suite page avec ce lien, PapyKy.



Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 7 Jan - 00:44 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

Bonsoir Justin.


Pas mal de dessin sur "DeuKy-CNC" sont ICI.
A toi d'allez voir,


Et sa construction en cours est ICI.
Si tu veut copier ne te gêne pas, c'est fait pour cela,


Bonne copie, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Fri 9 Jan - 22:58 (2015); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 7 Jan - 19:44 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

Et bien c'est rapide.
Retour de Email du fournisseur, eh bien c'est ça de récupéré.


Hi PapyKy,


Thank you very much for your understanding and patience.
Please kindly check your Paypal account that we have refund you 21USD.
Apologies for any inconvenience.
Should you have any questions or concern please feel free to contact us.


Best Regards,


----------------------- Traduction Google -----------------------------------------------


Salut PapyKy,
Merci beaucoup pour votre compréhension et de patience.
Se il vous plaît bien vouloir vérifier votre compte Paypal que nous vous avons 21USD rembourser.
Toutes mes excuses pour tout inconvénient.
Si vous avez des questions ou des préoccupations se il vous plaît sentir libre à nous contacter.


Cordialement,



Et reçu d'autres support pour les VAB plus petits,



En remplacement de celui-la.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 7 Jan - 22:33 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

Merci pour les liens PaPyKy Smile

Dit moi tu compte usiner du plus gros acier avec cette fraiseuse ?
Par rapport à la Uneka la Deuky sera plus puissante ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 7 Jan - 23:16 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

Salut a toi.


Apparemment tu est sur un Smartphone ??.


Oui "DeuKy-CNC" sera plus rigide car profilé plus gros,
Mais autre mode dans sa translation, qui sera non pas sur des VAB tournante mais fixe,
Et au lieu d'avoir les écrous de VAB qui sont fixe, ceux la seront tournant.


Mais je ne veux pas en dire de trop, a toi de voir les dessins que j'ai fait.
Et si tu relis tout mes post, tu comprendra ou je veut en venir,
C'est bien pour cela qu'au départ c’était le "CNC-Mystère".


A bientot, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Fri 30 Jan - 09:53 (2015); edited 1 time in total
Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 7 Jan - 23:37 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

Oui, parfois je suis sur mon smartphone.
Comment as-tu fais pour le savoir ?

Oui, il ne faut jamais tout dévoiler de ses projets mystérieux :p
Cette CNC m'intrigue Smile
C'est ma curiosité qui est au rendez-vous !
Je suivrai ton projet jusqu'au bout :p


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 8 Jan - 00:12 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

Salut et bonsoir justin.


Etre "Chef" c'est un arts, NON ??.


Etre administrateur d'un forum, aussi,
et l'on a beaucoup d’information sur ceux qui uniquement sont membre.
Même ceux qui ne sont pas membre, mais cela, beaucoup ne le savent pas.


A plus pour savoir un peu plus sur ton projet, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 15 Jan - 00:08 (2015); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 9 Jan - 18:26 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

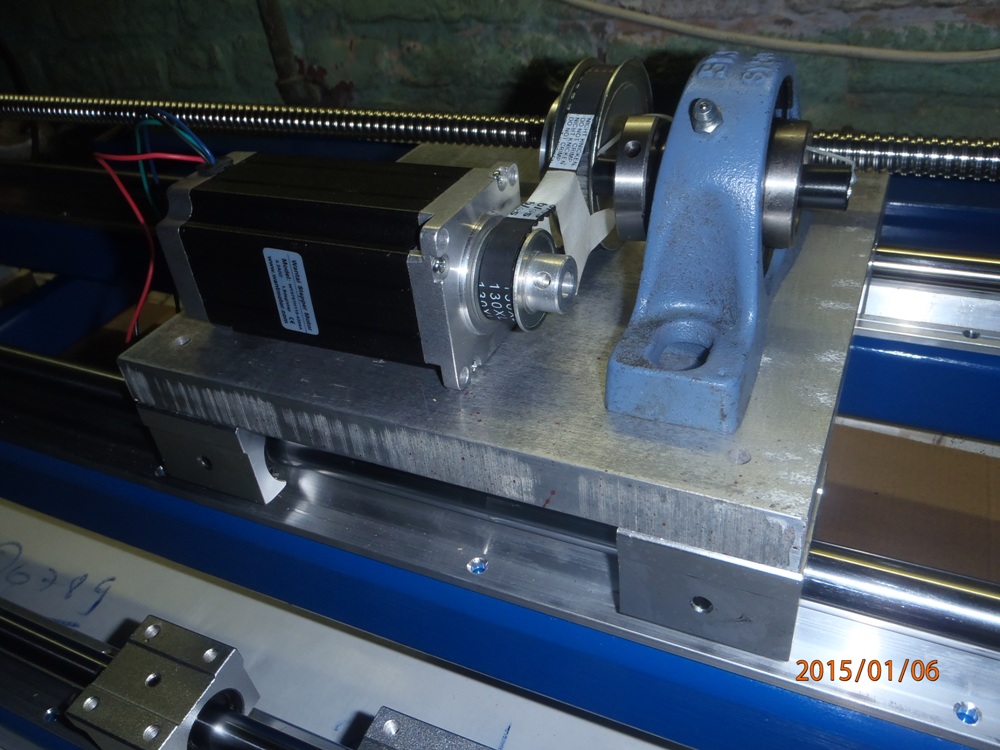

Prés montage des axes.






















A++, pour la suite, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 15 Jan - 00:09 (2015); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 10 Jan - 20:56 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

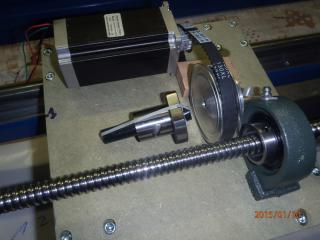

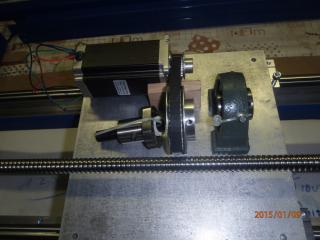

Premier test de mouvements.

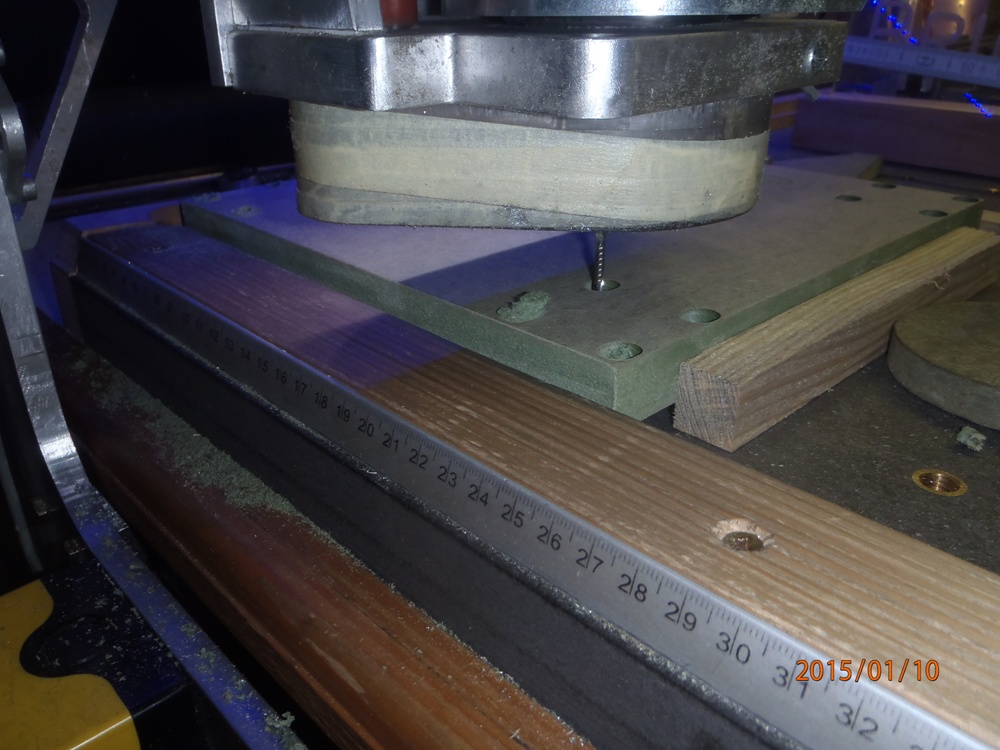

Usinage d'un bout de MDF sur "UneKa-CNC", pour test de fixations des éléments qui seront placé sur une tôle d'aluminium de 20 Mm.





Sur lequel sera fixer le moteur de translation du chariot pour l'axe "Y", et les rails et VAB du l'axe "Z", sous cette tôle.







Les vis a billes des axes "X & Y" serons fixe et écrous tournant, pas courant cette façon ???.


A plus pour la suite du montage, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 12 Jan - 22:38 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

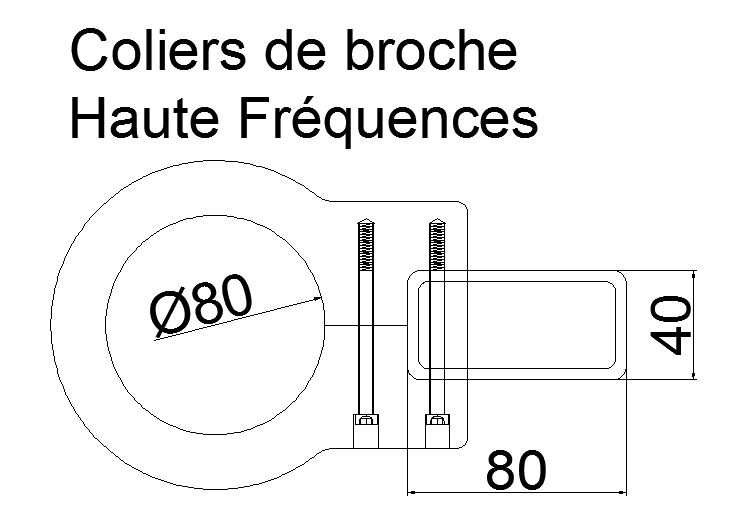

Petit dessins.
Qui seront modifier plusieurs fois au cours de la fabrication des différente pièces.



Sera refait en MDF pour test, et essais de montage.



Tout comme ces support pour les blocs des rails du "Z".


A plus pour d'autre montages, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Fri 30 Jan - 09:56 (2015); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 14 Jan - 20:18 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

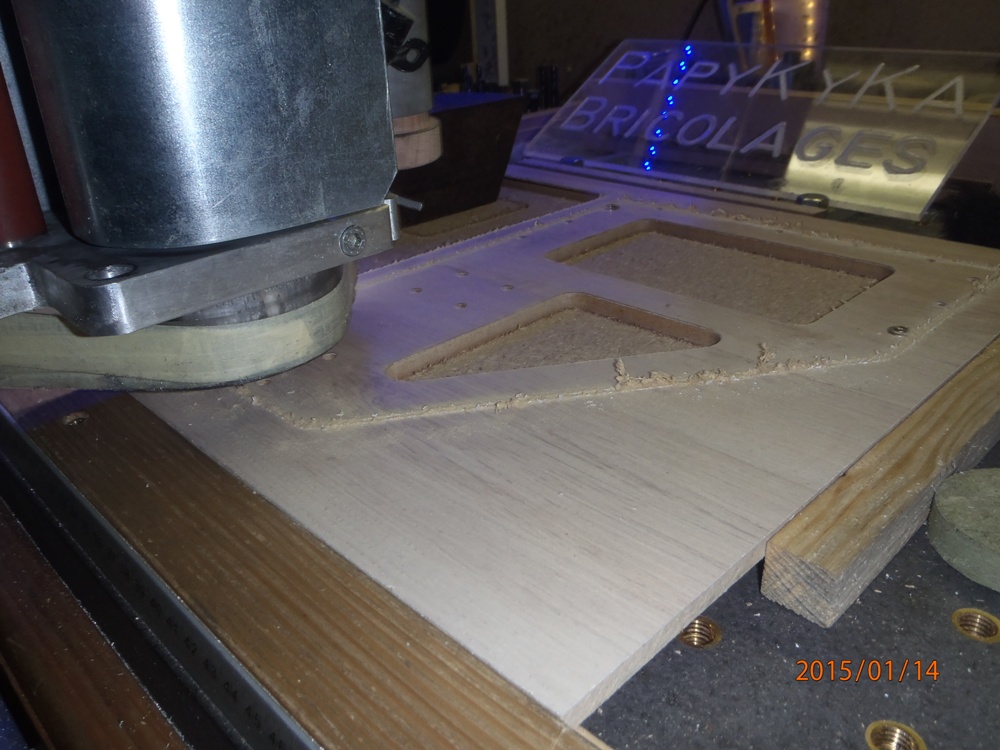

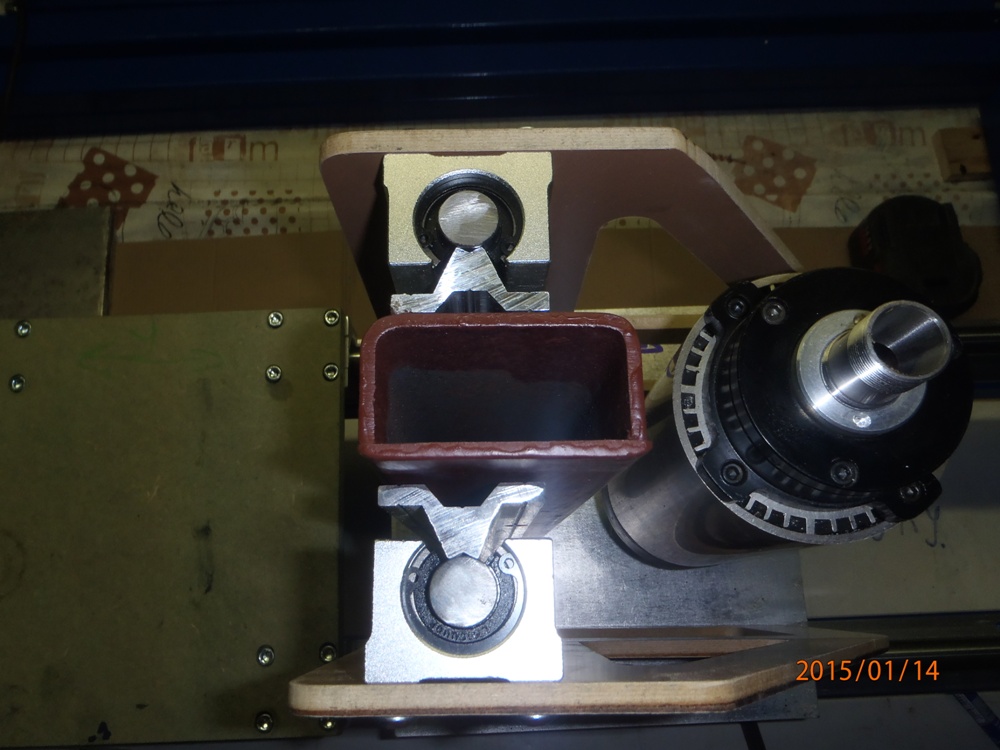

En premier l'usinage en bois.




Dans du MDF (récup de lattes de parquet collée ensemble), et placée sur un martyr.



Les trous en premier, pour sa fixation, les grand trous, et puis le contours.



Dans ce cas précis , les trous de fixation des blocs est de 5 Mm pour des vis de 5 Mm, taraudé dans les blocs.










J'aurais bien voulu retourné les rails, mais alors comment fixer les blocs sur ce tube en acier ??.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 14 Jan - 23:12 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

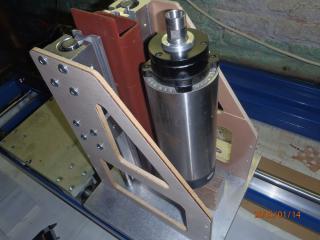

Prochaine étape la broche HF.




Deux brides seront placées sur le corps lui même de la broche HF diamètre de 80 Mm.



Qui sera alimentée par ce boitier VDF (Variateur De Fréquence).



En fin de compte cette broche, n'est qu'un moteur triphasé 400 Hz, qui est prévu pour tourné a 28.000 tours, et est fonction de la fréquence.
Qui peut-être alimenté par du triphasé, mais aussi par du monophasé, 240 Volts, via le VDF, et ce depuis quels tours (+/- 500/1000 Tours).


Ce moteur, n'a pas de balais (Charbons), et donc sans problème, si bien alimenté. (broche de 1500 W et non 2200 W)


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 15 Jan - 23:22 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

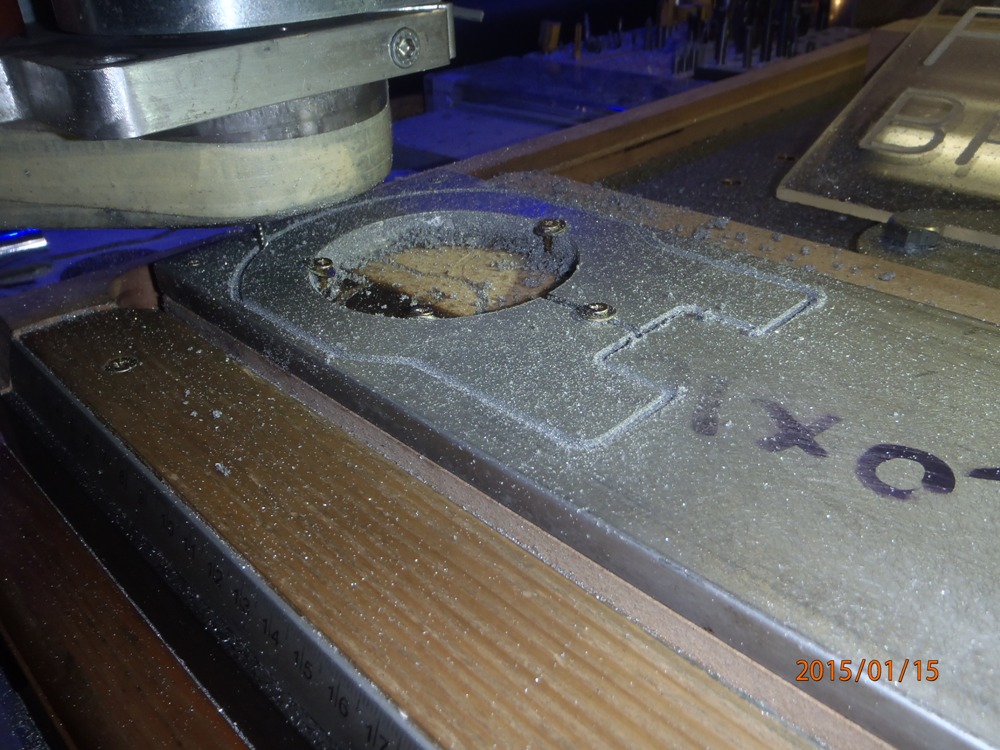

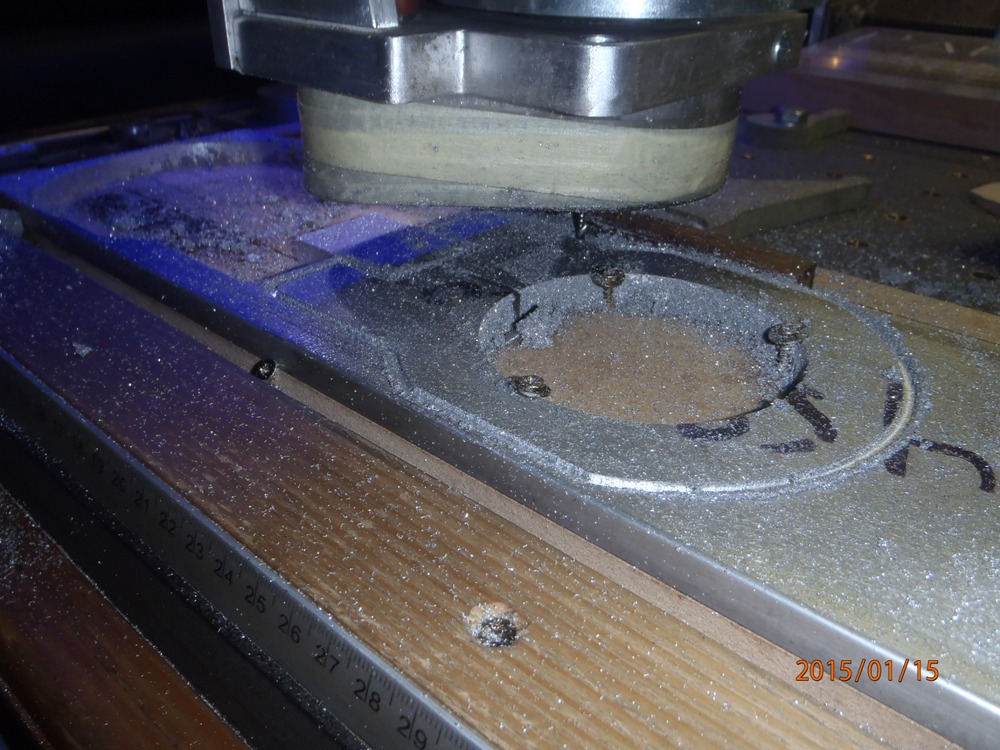

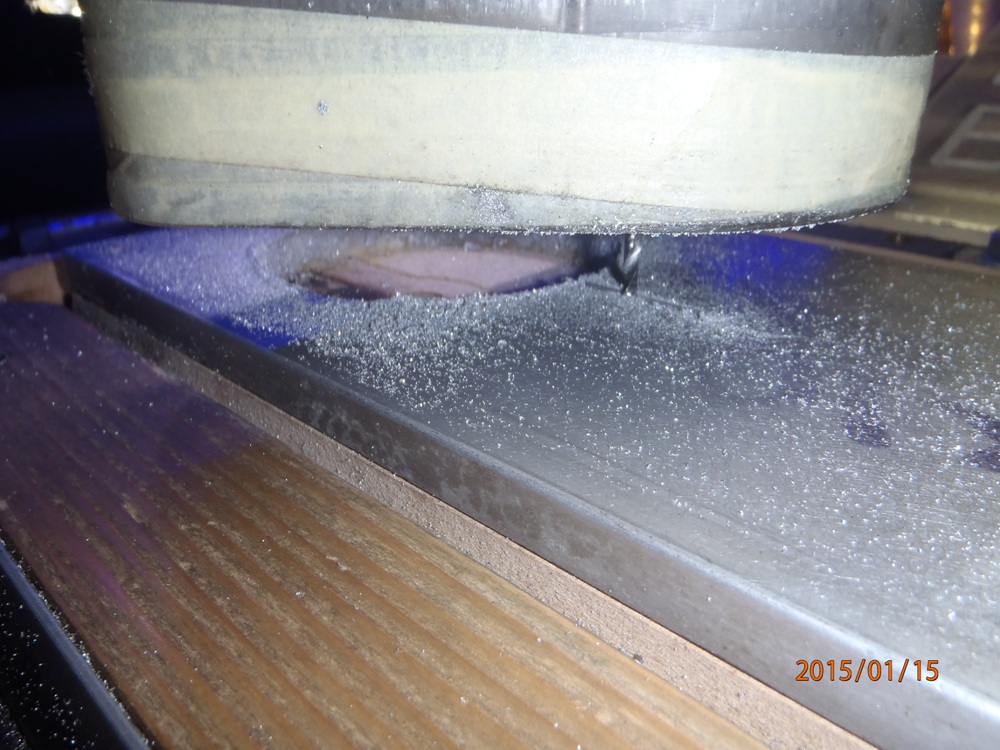

L'usinage des colliers de broche.

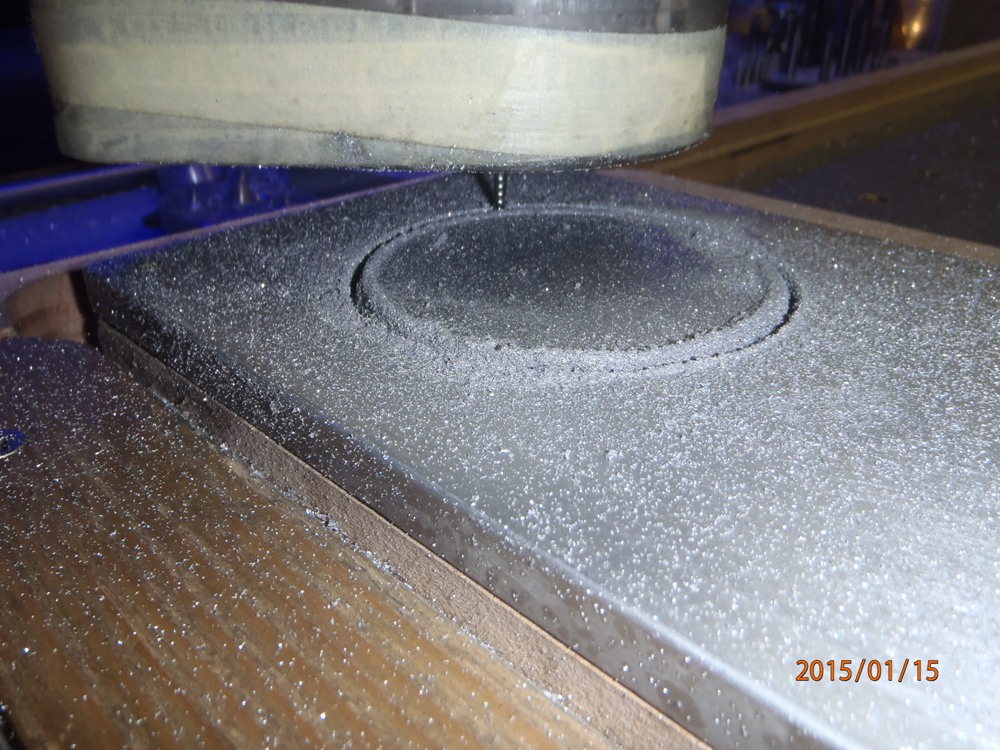

Le centre 80 Mm.





La rainure de serrage.

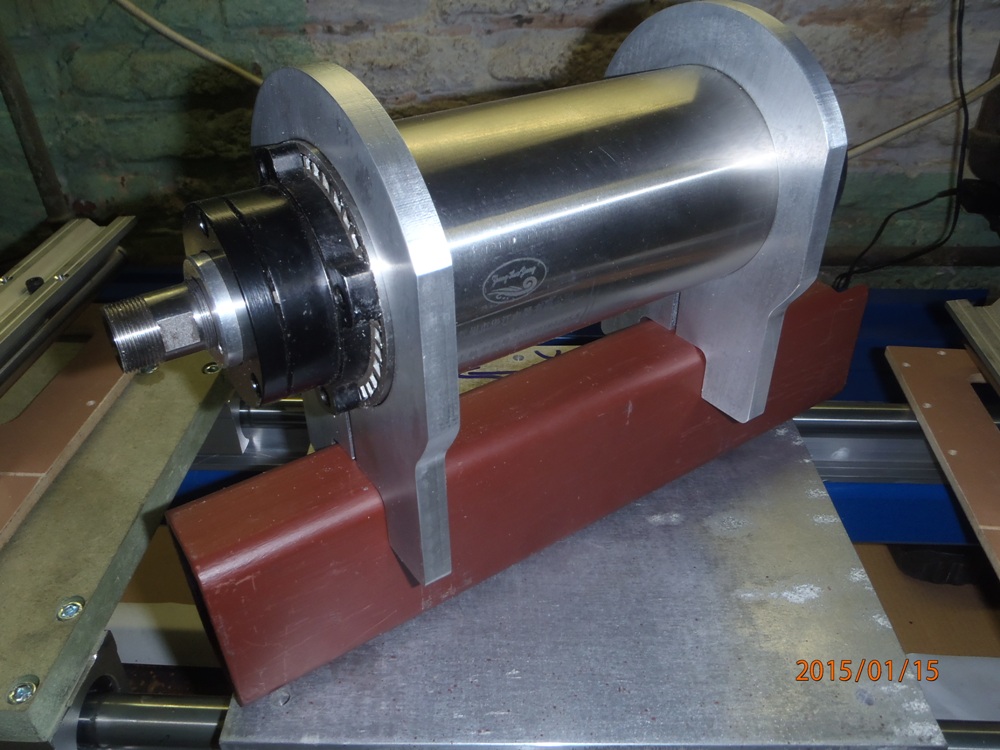

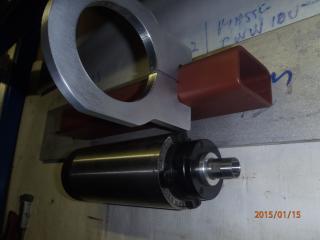

La présentation.




La deuxième bride.



Reste a ébavuré et un bon surfaçage, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 15 Jan - 23:56 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

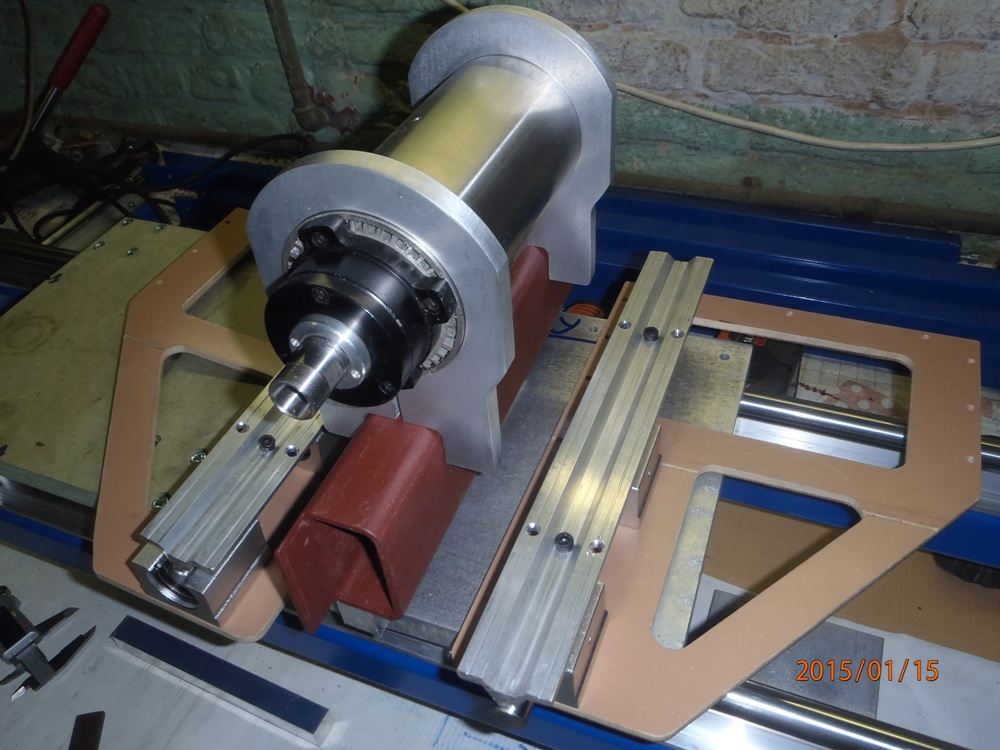

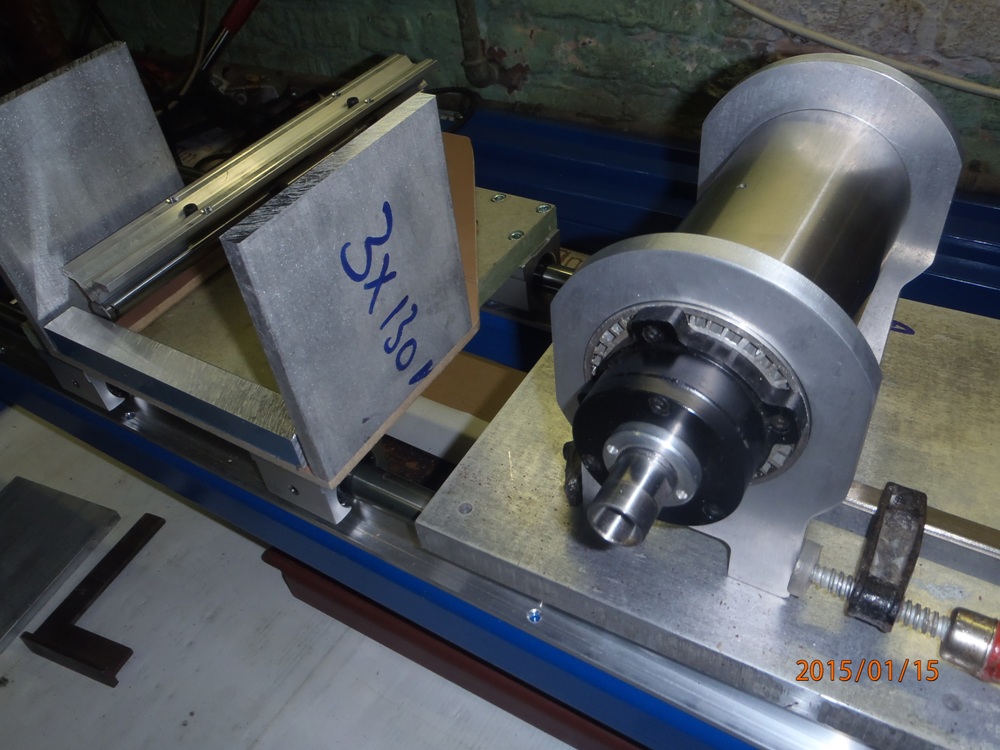

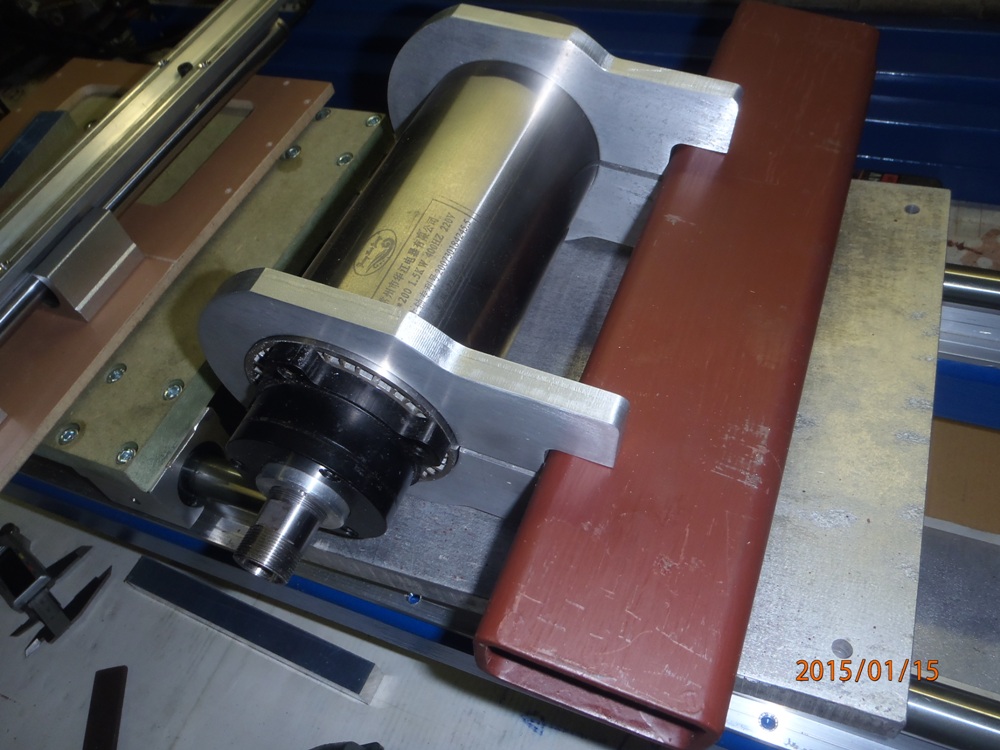

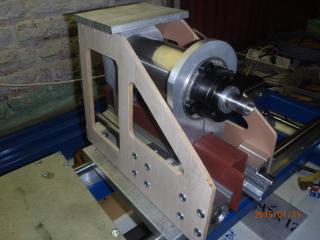

Vérification des éléments.



















Reste a foré pas mal de trous pour tout assemblé, après avoir les deux tôles latéral, et vérifier si tout est correcte,






PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 16 Jan - 21:08 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

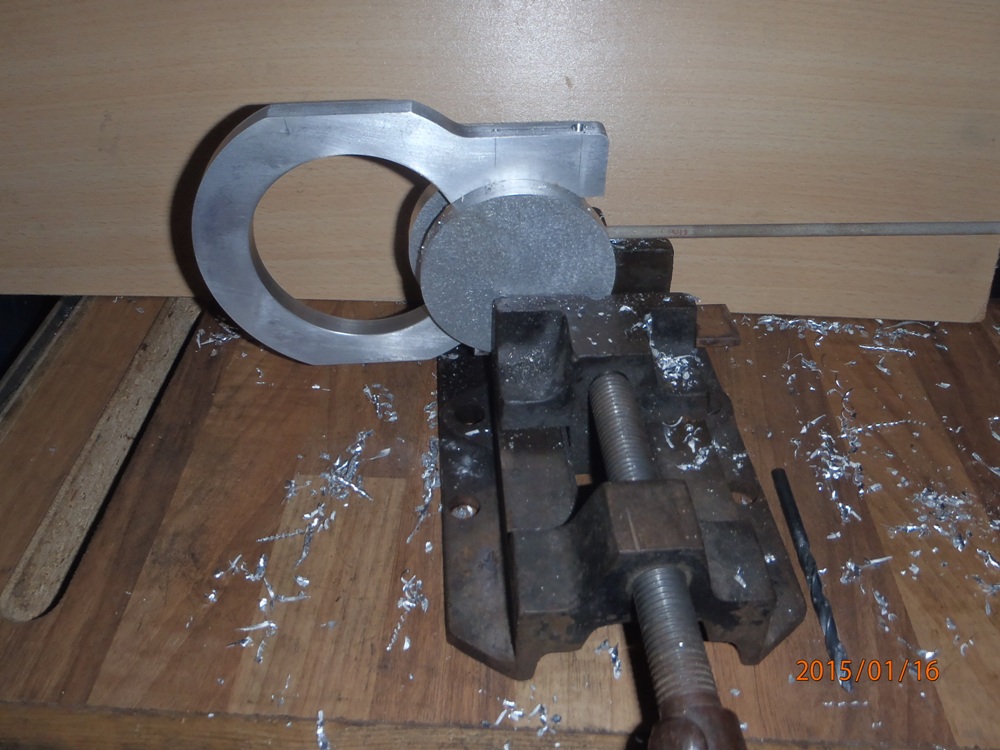

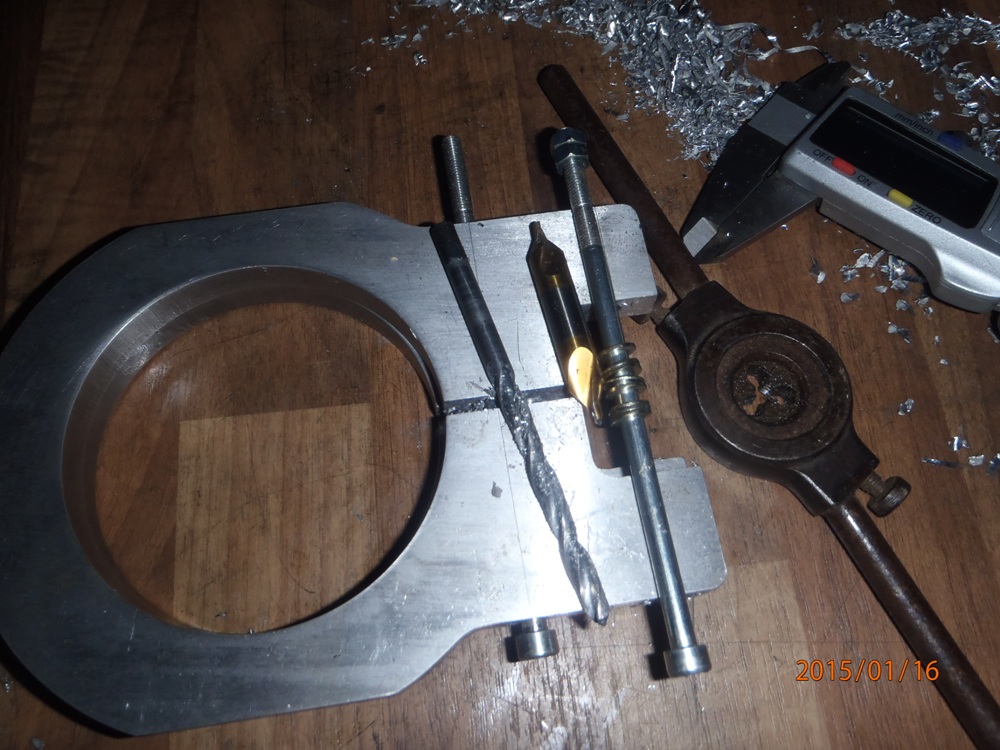

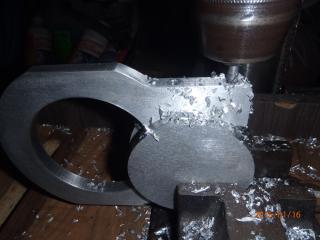

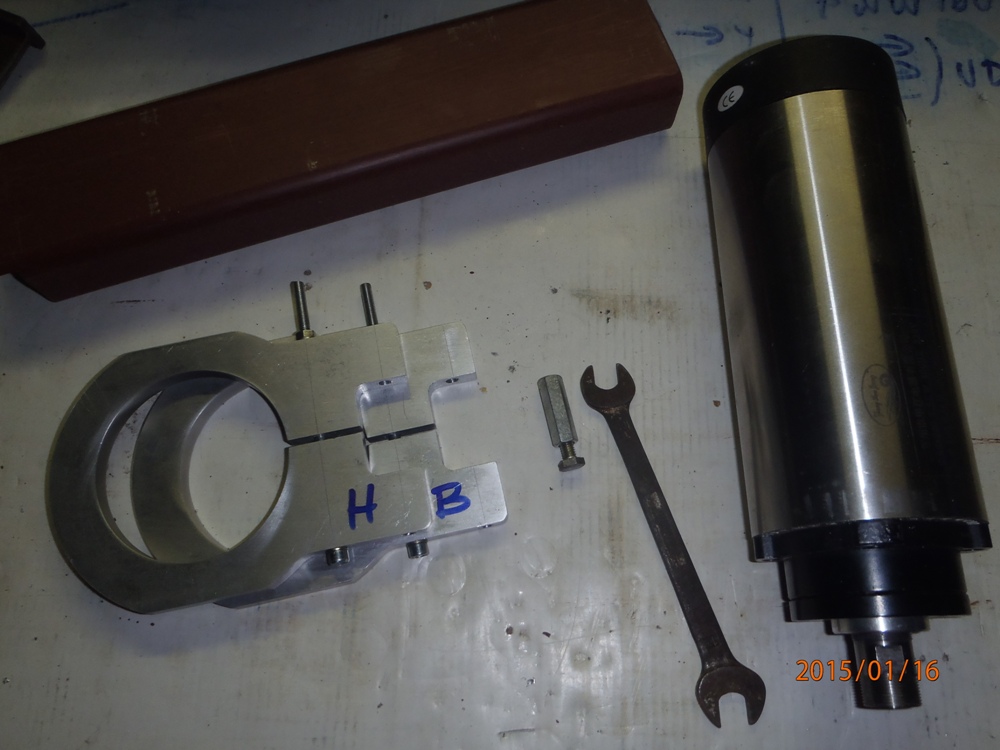

Le montage des colliers.



Après avoir tracé et pointé l'emplacement des trous, sur l'épaisseur, 10 Mm.





Le centrage est fait par une mèche a centré, ce qui évite de percé a coté.



Foré a 5 Mm, pour des vis de 5 Mm, sur toutes la hauteur de l'aluminium, de chaque coté.






En lubrifient le foret, car l'aluminium 'bourre' facilement dans le trou, et chauffe rapidement, mais avec du 'pétrole', cela va bien.



Les vis de serrage du collier de 5 Mm sont plus longue que voulut, donc 12 Mm de filetage est fait a la filière.



Reste a coupé et refaire un entrée au filet a la ponceuse, pour avoir facile pour placer les écrous.

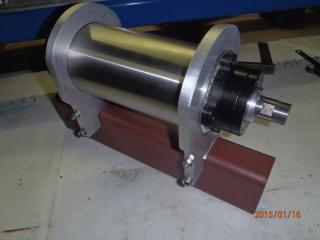

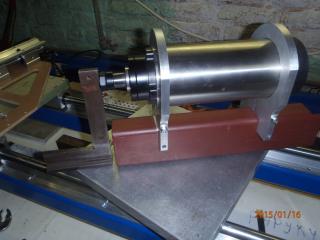

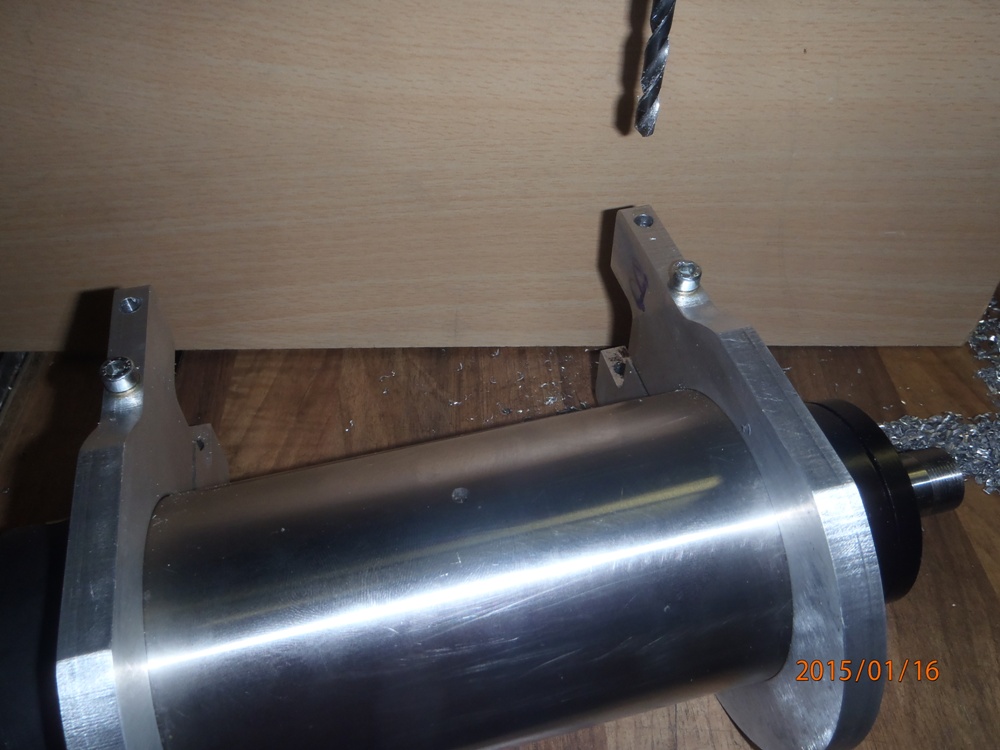

Placement des colliers bien a l’équerre et au maxi de la hauteur possible, (150 Mm d'en-axes).

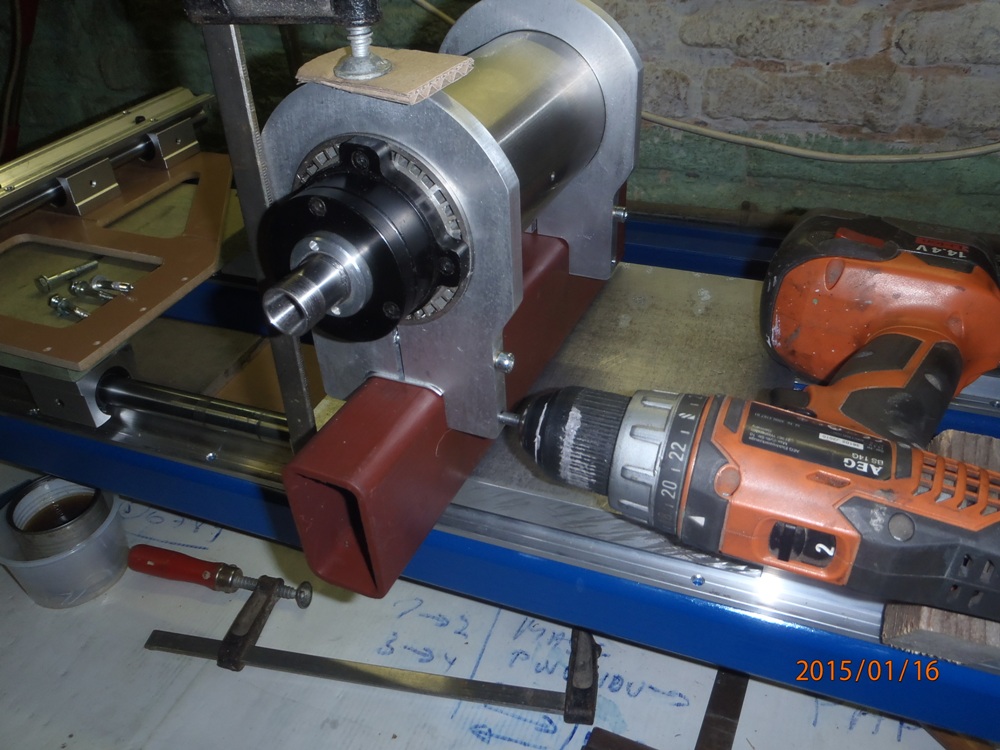

Apres avoir bien positionné et maintenu par de presses, pointage des 4 trous a faire a la foreuse a colonne.



Faite passé les trous qui sont a 5 Mm pour foré le tube d'acier, pour un taraudage a 6 Mm.



Taraudage sur a la foreuse a colonne, avec un moyeux de taraudage automatique, a inversion de sens de rotation.





Des vis Allen de 6 Mm, sont recoupée pour avoir, la partie cylindrique sois au maxi dans l'aluminium.


Reste a placer les rails sur les deux faces du tube d'acier de 60 x 40 x 4 Mm, A plus, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 16 Jan - 22:43 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

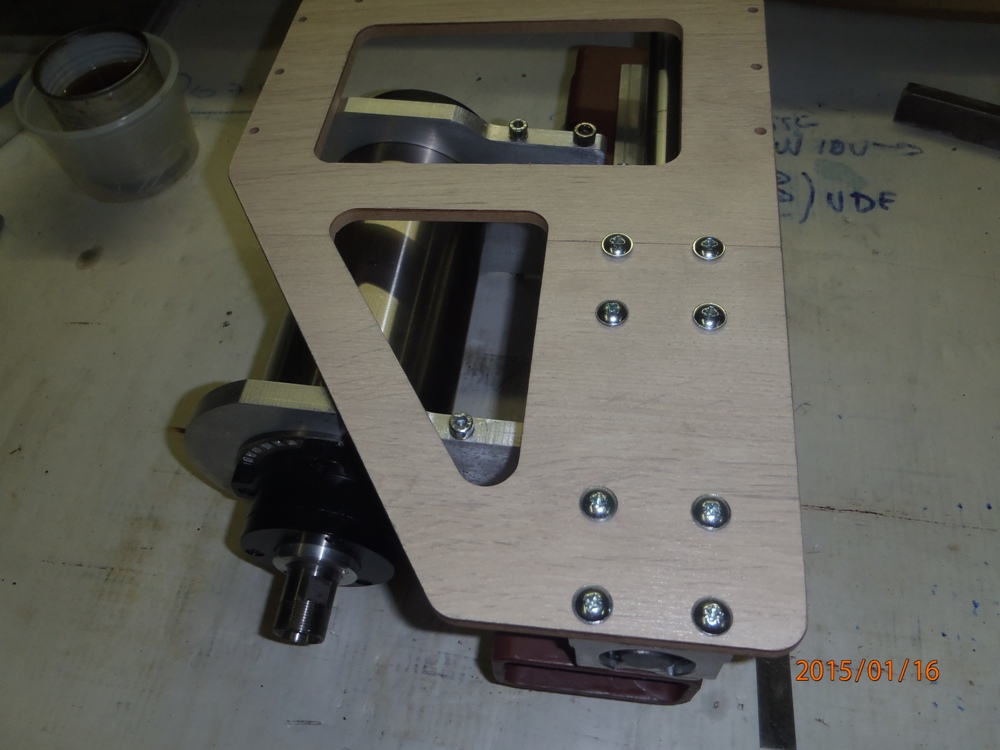

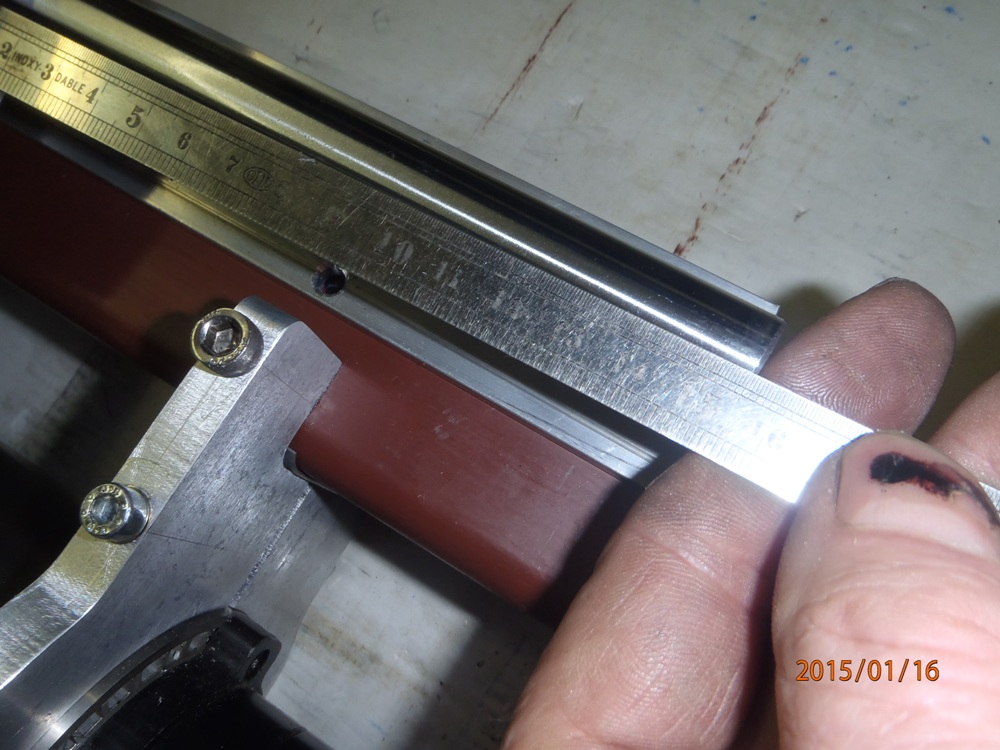

Présentation des rails de "Z".



Positions maximum haut.



Position maximum bas.

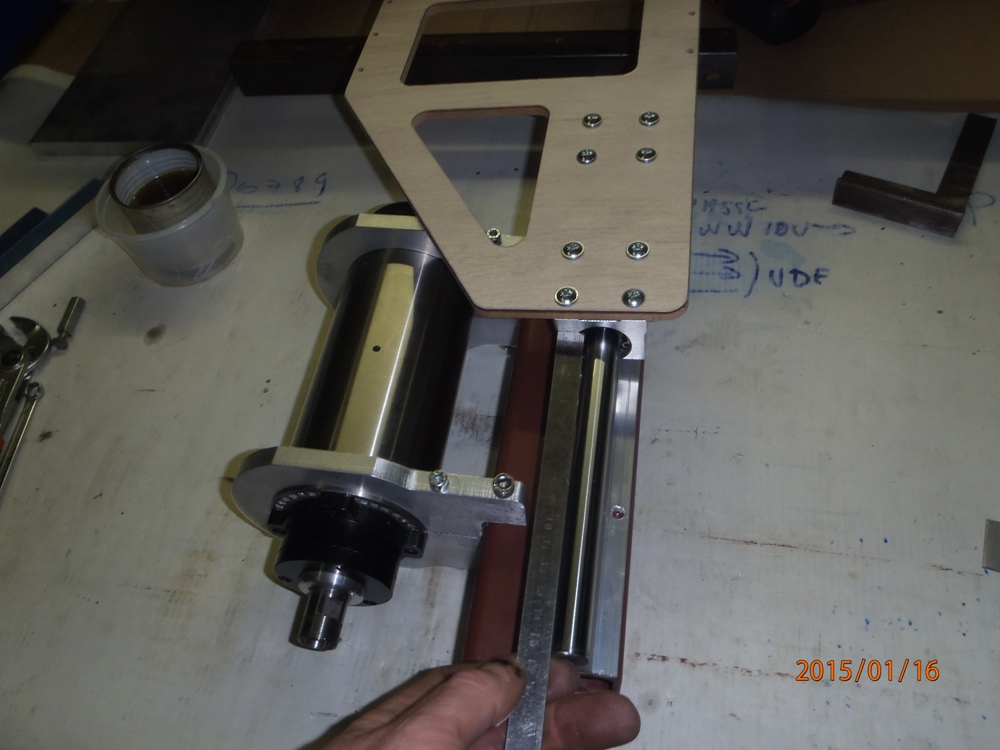

Le déplacement est de 155 Mm, alors que j’avivais prévu 150 Mm de course, donc 5 Mm de plus.


Les rails seront fixée au plus prés des fixation des colliers, moins de 15 Mm, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 19 Jan - 00:16 (2015); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 17 Jan - 14:13 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

Un petit dessin.



Va servir a faire deux pièces sensiblement similaire pour placé sur l'axe de rails du "Z".

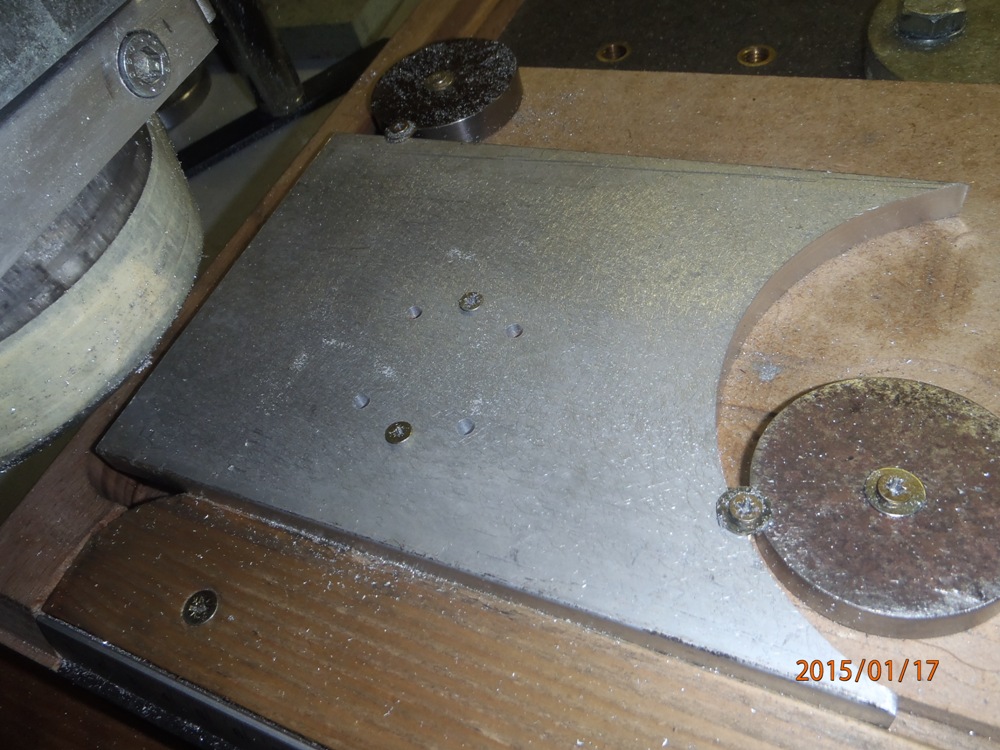

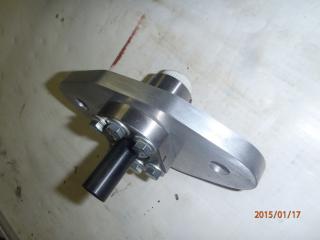

Un chute de tôle d’aluminium de 10 Mm, après avoir fait les trous de fixation d'un écrou de VAB de 16 Mm.

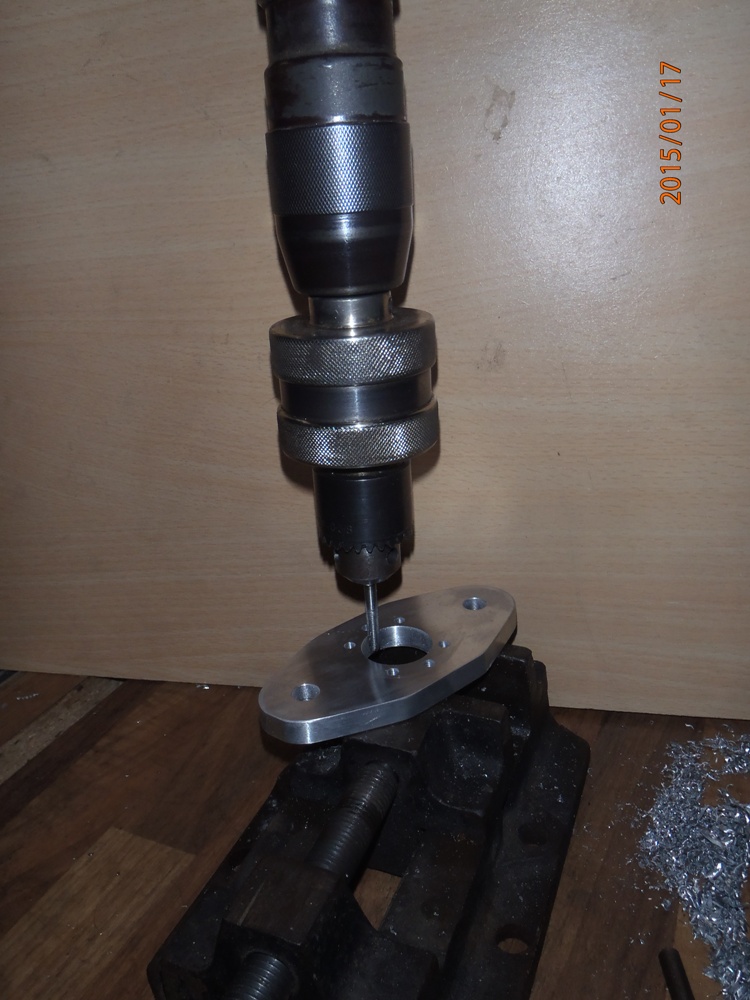

Reste a faire la finition, et taraudé les 6 tours de 5 Mm.




Fait au mandrins de taraudage a auto-rotation, d'inversion de sens.

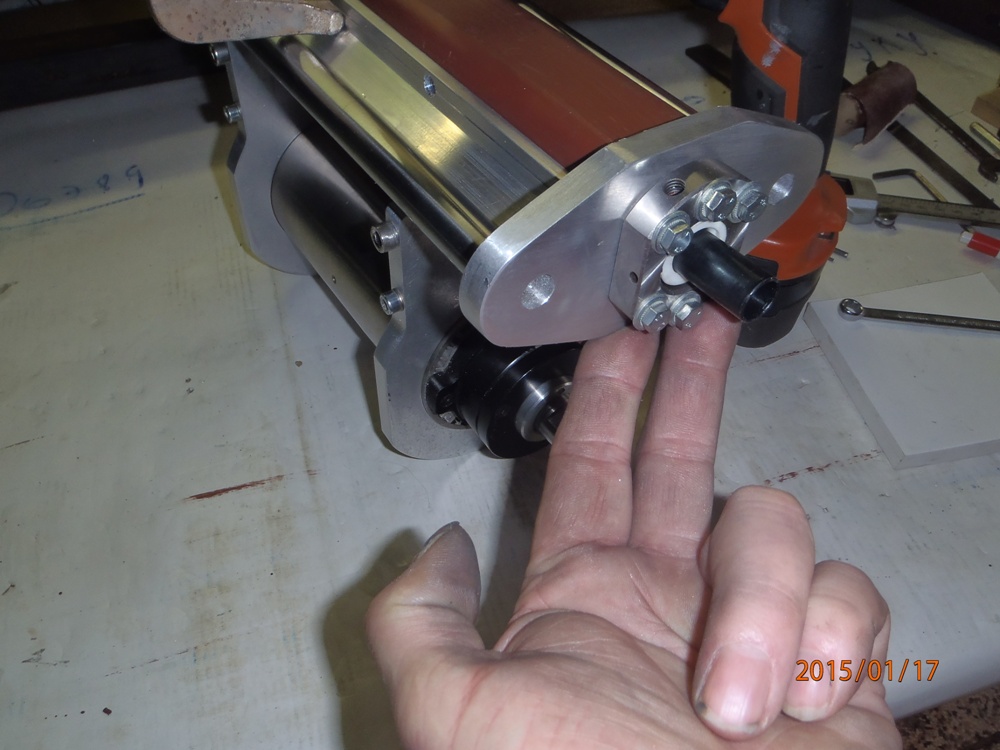

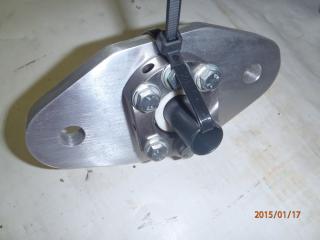

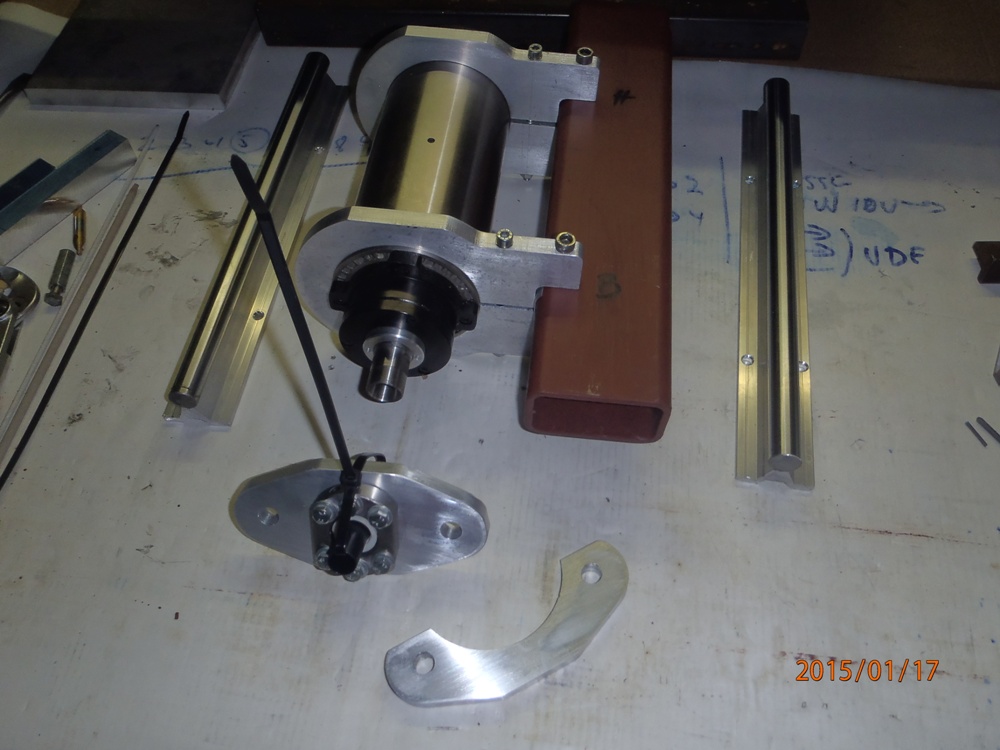

Les différents éléments a assemble pour formé l'axe "Z".



Cette pièce a deux fonction, relier les axes des rails de l'axe "Z", et fixer l'écrou de la VAB.



Reste a faire des tous taraudé dans les bouts de rond des rails en M10.



La VAB se retrouvera dans le tube en acier de 60 x 40 x 4 Mm.


A plus pour la suite du montage, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 18 Jan - 21:06 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

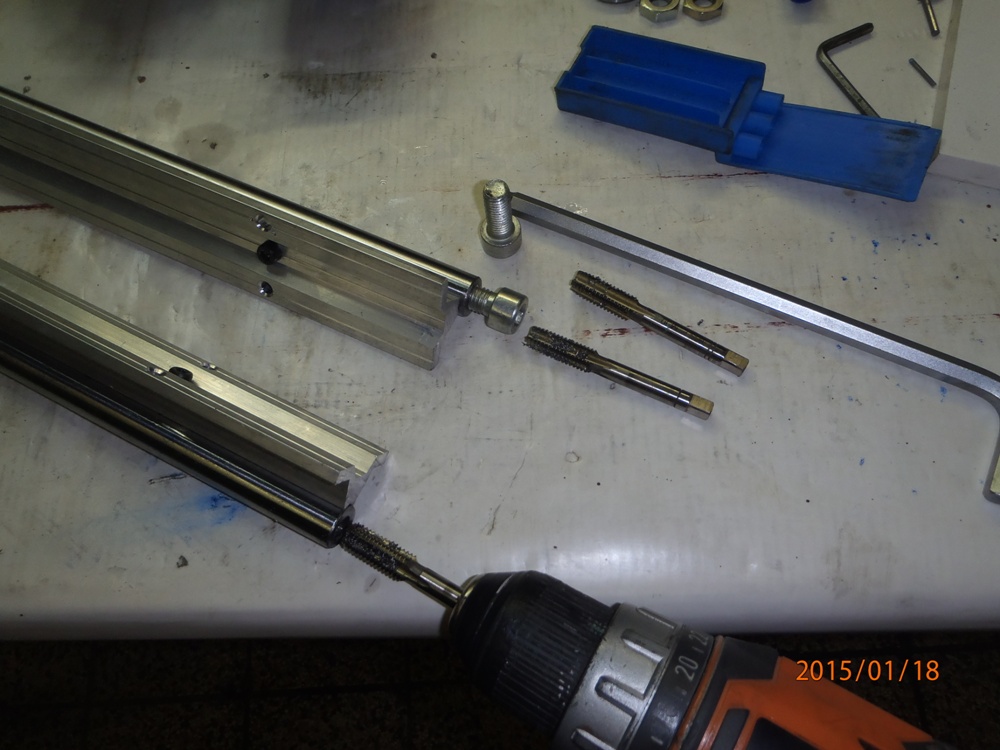

Montage des support sur les rail du "Z".

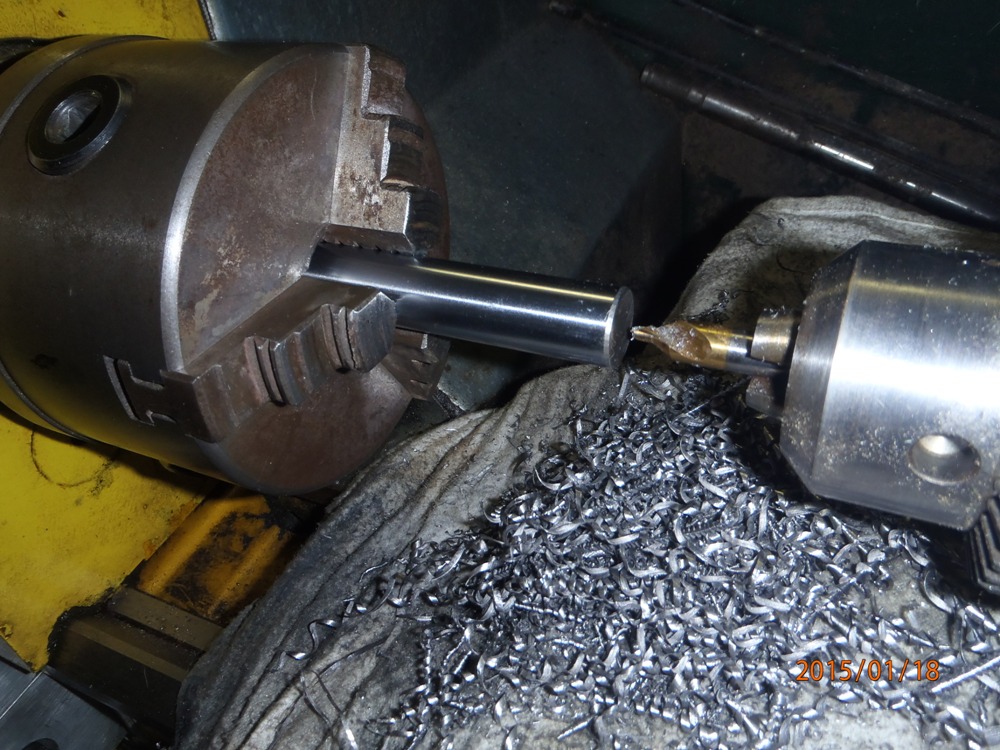

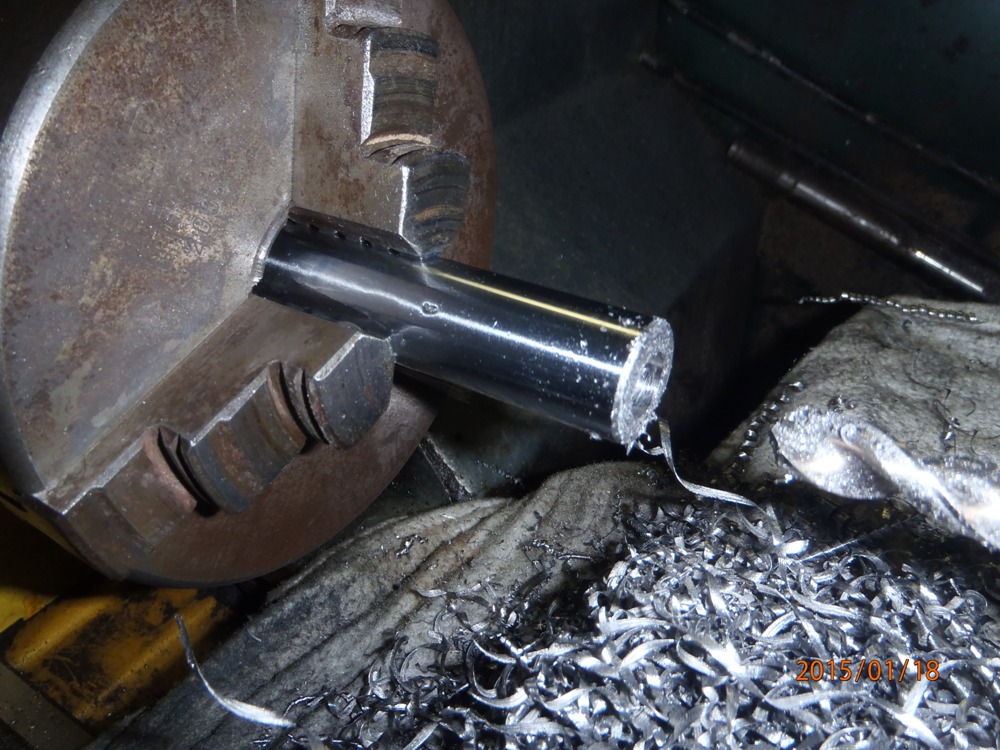

Pointage des ronds étiré de 16 Mm des rais de l'axe du "Z, après dépose du support.

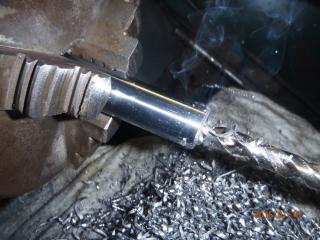

Prés forage a 1/4, (6.35), pourquoi 1/4, car j'ai récupérais pas mal en "broc", et que les bars sont très dure.





Passage a 8.5 pour un taraudage en M10, sur 30/35 Mm.



Le tadraudage ce fera a la viseuse avec un jeux de trois tarauds, dont le premier est une ébauche, a grande entrée.


A bientot pour la suite, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sun 18 Jan - 22:24 (2015); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 18 Jan - 21:22 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

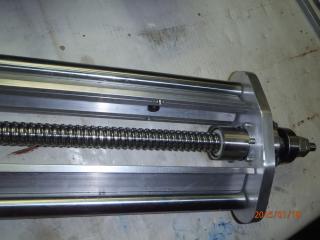

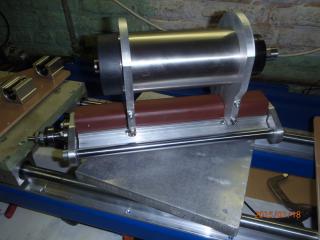

Le montage des rails et VAB du "Z".



Pour cela faut taraudé les rails pour le placement et consolidation des ronds des rails sur le tube d'acier.


















Le déplacement prévu était de 150 et on a 157 Mm, donc juste pour ne pas buté et avoir du jeu sur le capteur magnétique.

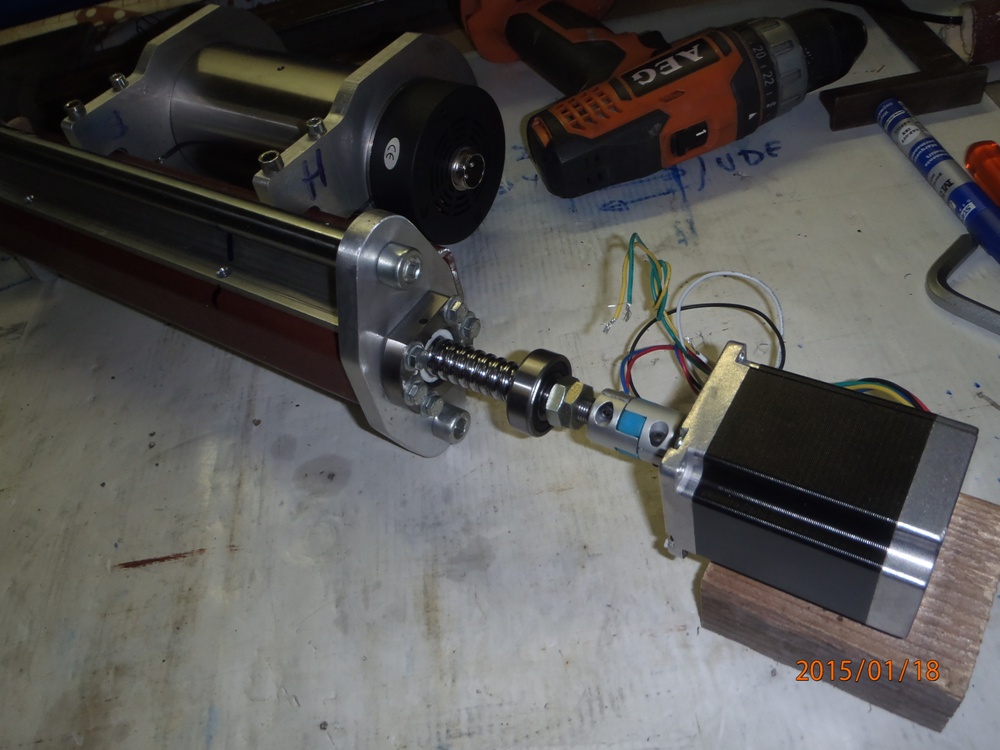

Présentation du moteur Pas à Pas et de sont accouplement.


Bonne fin de WE, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Ellogo67


Offline

Joined: 21 Apr 2012
Posts: 6
Localisation: Alsace
Loisirs: Informatique, électronique, CNC
Date de naissance: 24/02/1963
Masculin

PostPosted: Mon 19 Jan - 00:39 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

Bonsoir Very Happy

Excellent tout ça. Okay
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Rien ne craint que le parfait ...


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 19 Jan - 11:21 (2015)    Post subject: "DeuKy-CNC" - 850 x 550 x 155 Mm Reply with quote

Salut a toi, Ellogo67.


Mais je remarque que toi aussi tu évolue pas mal, dans tes projets, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
