PostPosted: Tue 31 May - 13:23 (2016)    Post subject: "TroKa-CNC" Tour modifier en CNC. Reply with quote

PublicitéSupprimer les publicités ?

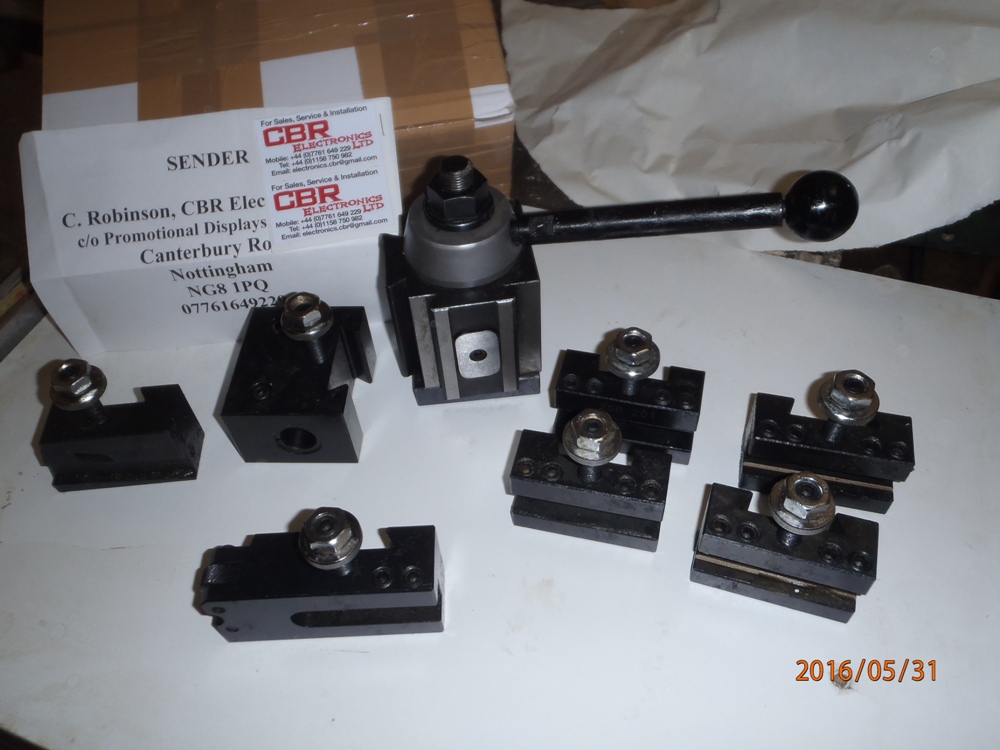

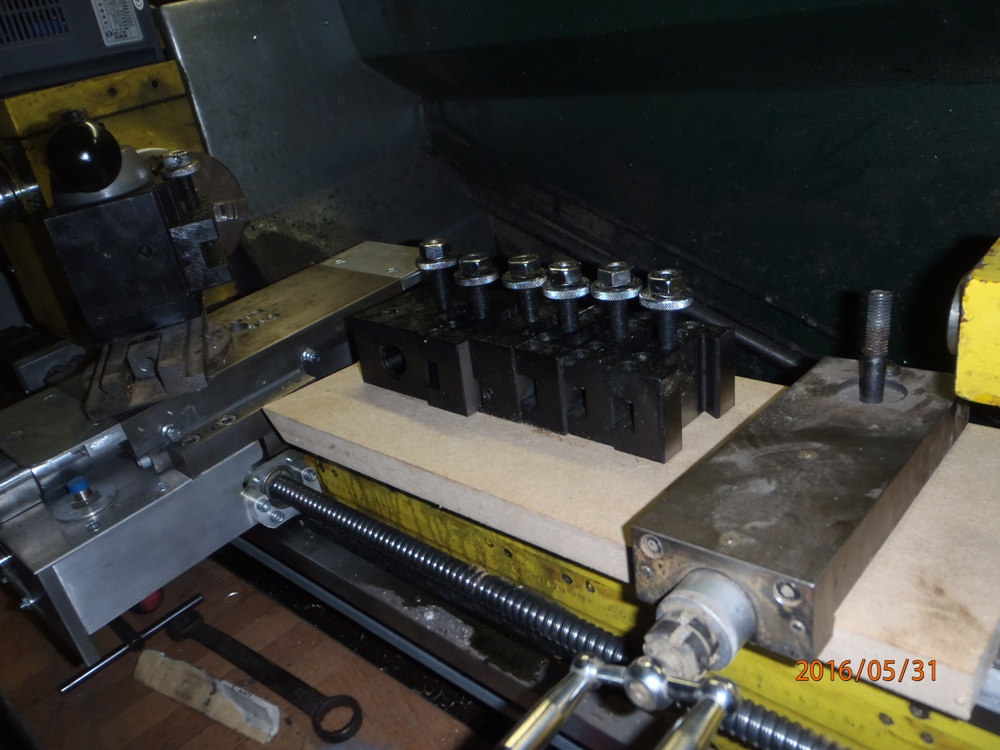

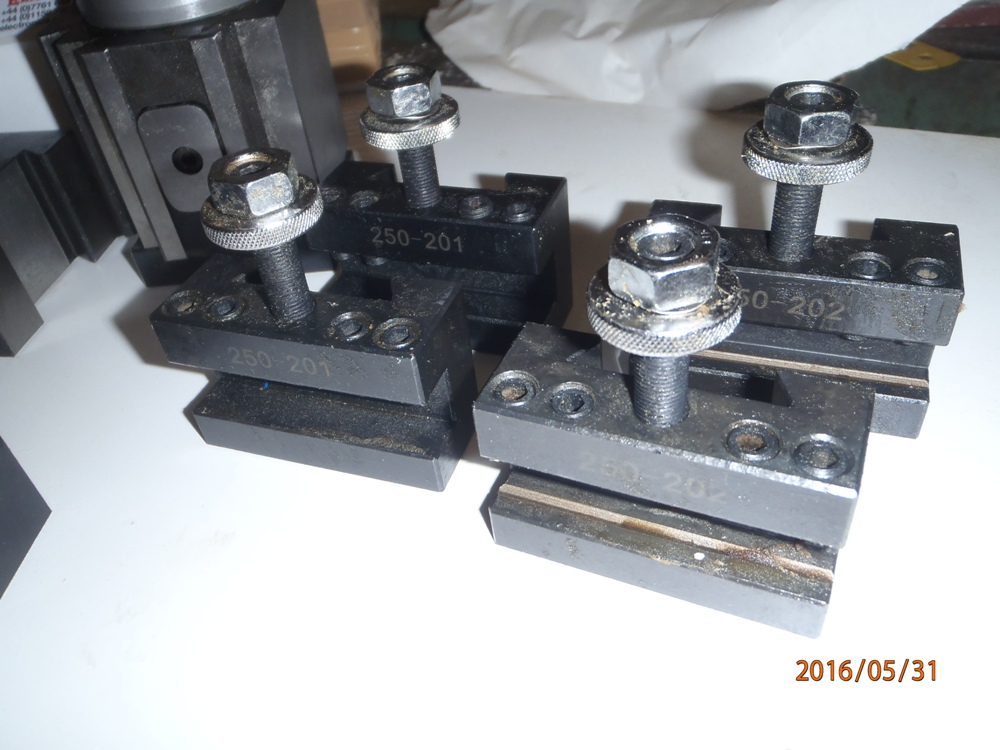

Et bien voila, c'est arrivé.

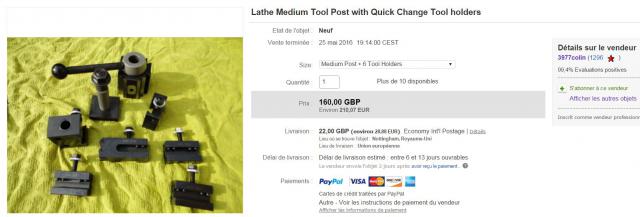

http://www.befr.ebay.be/itm/Lathe-Medium-Tool-Post-with-Quick-Change-Tool-holders-/172219377750?




Apres avoir négocié par mail, (Sympa le Colin  et rapide) en deux jours et 4 mail plus tard, + de 30 € de remise pour l’ensemble de 7 porte outils.

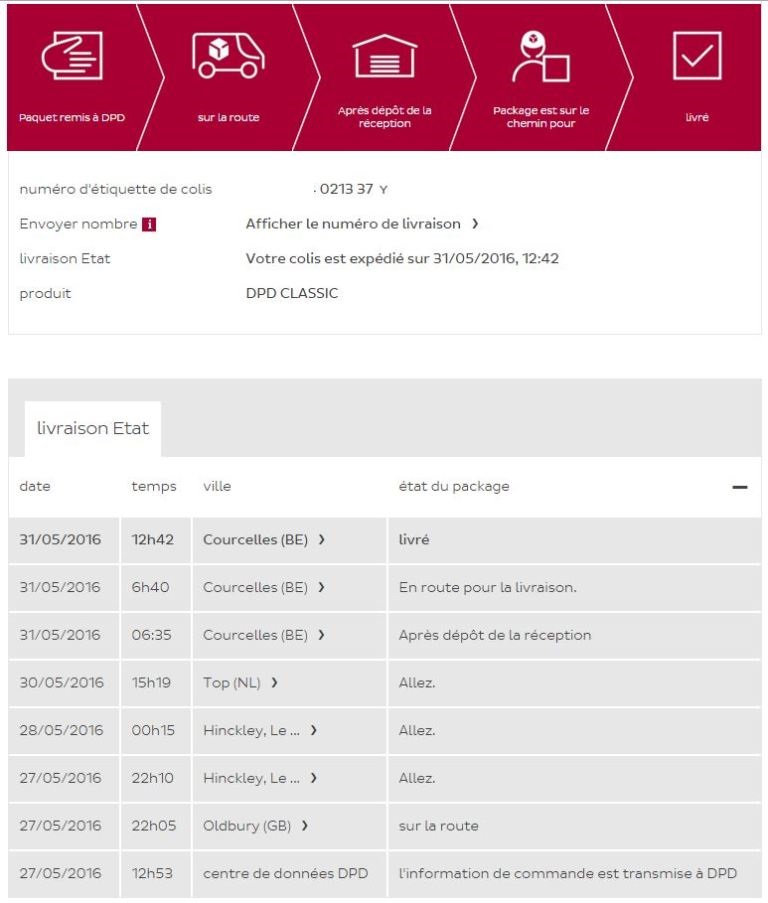

Posté en Angleterre le Vendredi 27/05 à 12.53 h et reçu ce Mardi 31-05-2016 a 12.42 h, Et dans un WE en plus.





Reste a faire la greffe, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 4 Jun - 00:25 (2016); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 31 May - 19:27 (2016)    Post subject: "TroKa-CNC" Tour modifier en CNC. Reply with quote

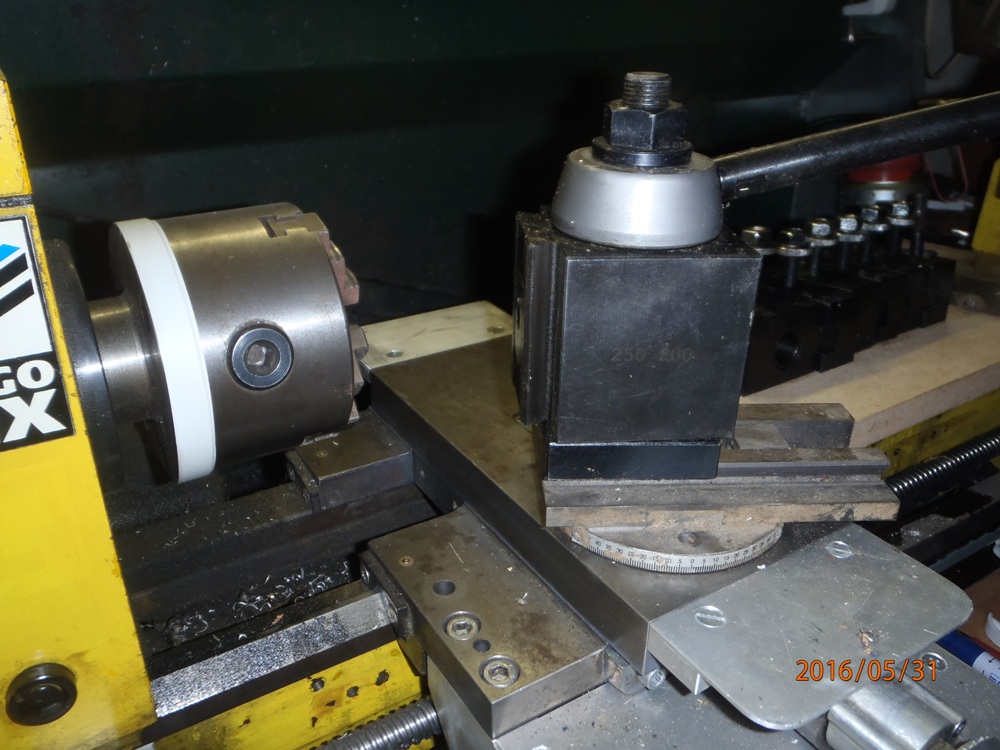

Le placement de la 'New' tourelle.





Sera simple a placé sur le coulisseaux orientable, qui est équipé d'une vis de 12 x 80 Mm, qui devra être de 16 x 150 Mm,





Mais restera a modifier la tète hexagonale en tête marteau, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 1 Jun - 18:08 (2016)    Post subject: "TroKa-CNC" Tour modifier en CNC. Reply with quote

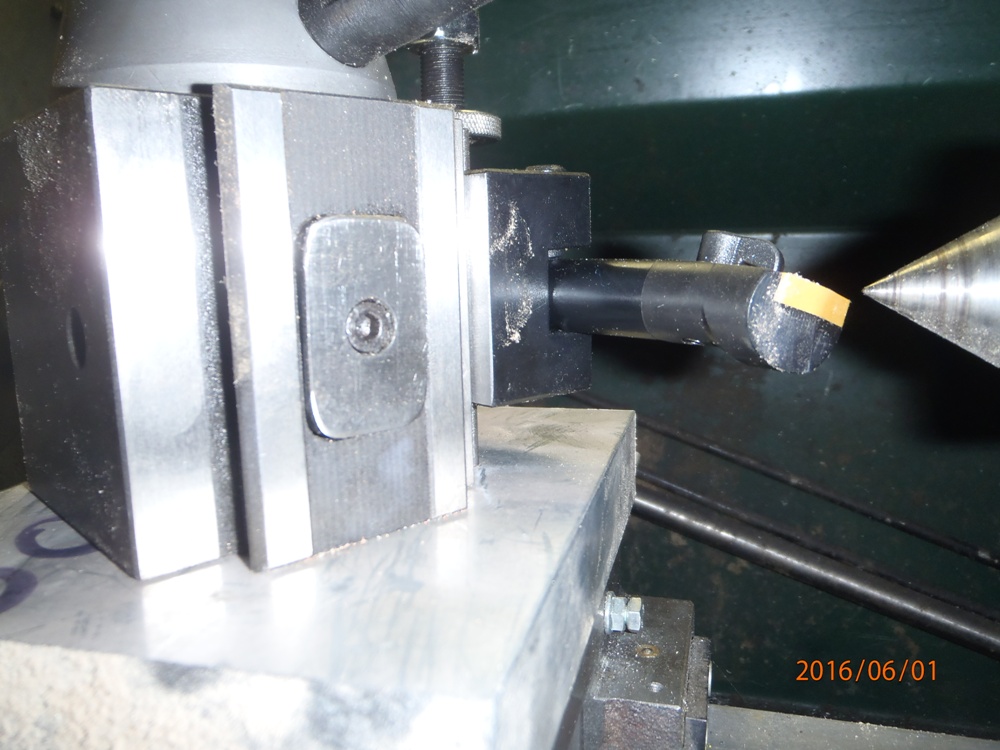

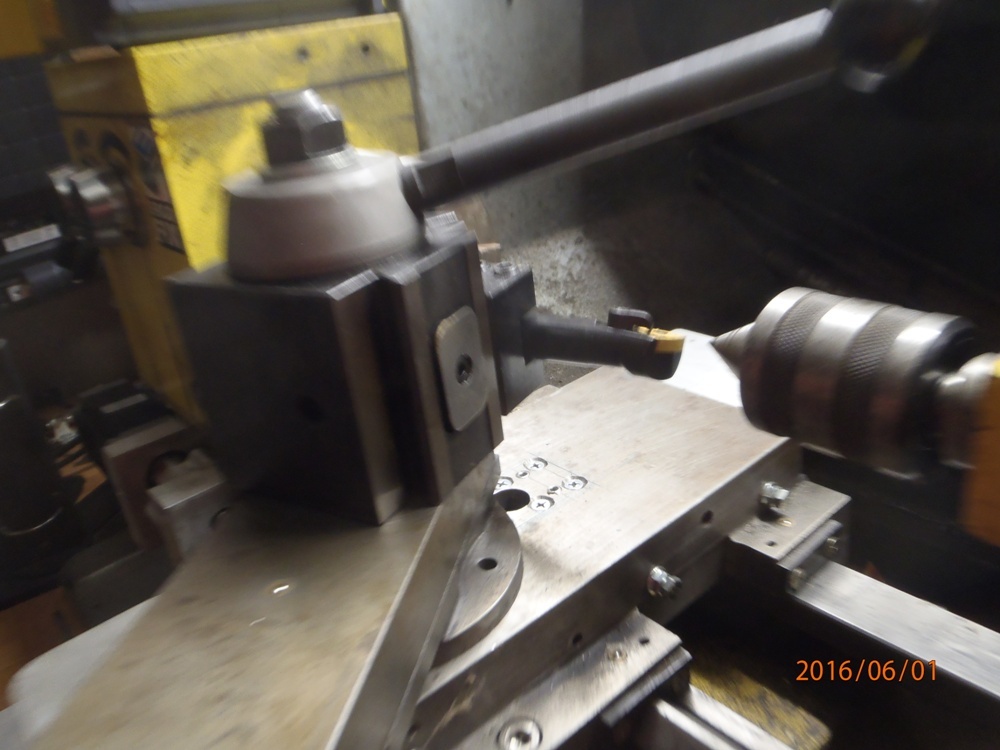

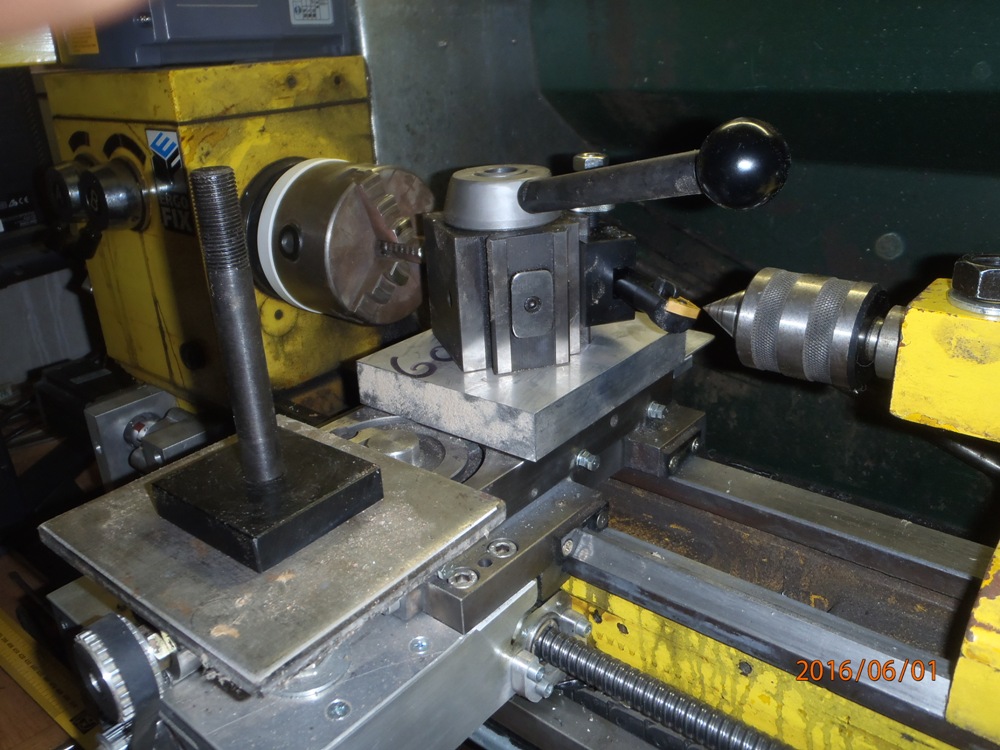

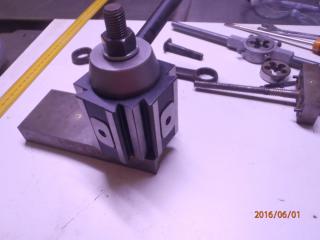

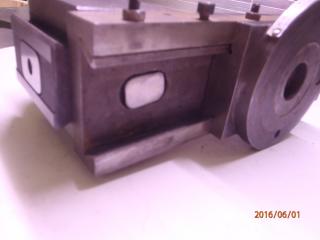

Le montage de la tourelle 5/8.




Passé de 10 a 16, c'est pas mal, mais bon, faut faire l'essais et l'on verra bien !!!

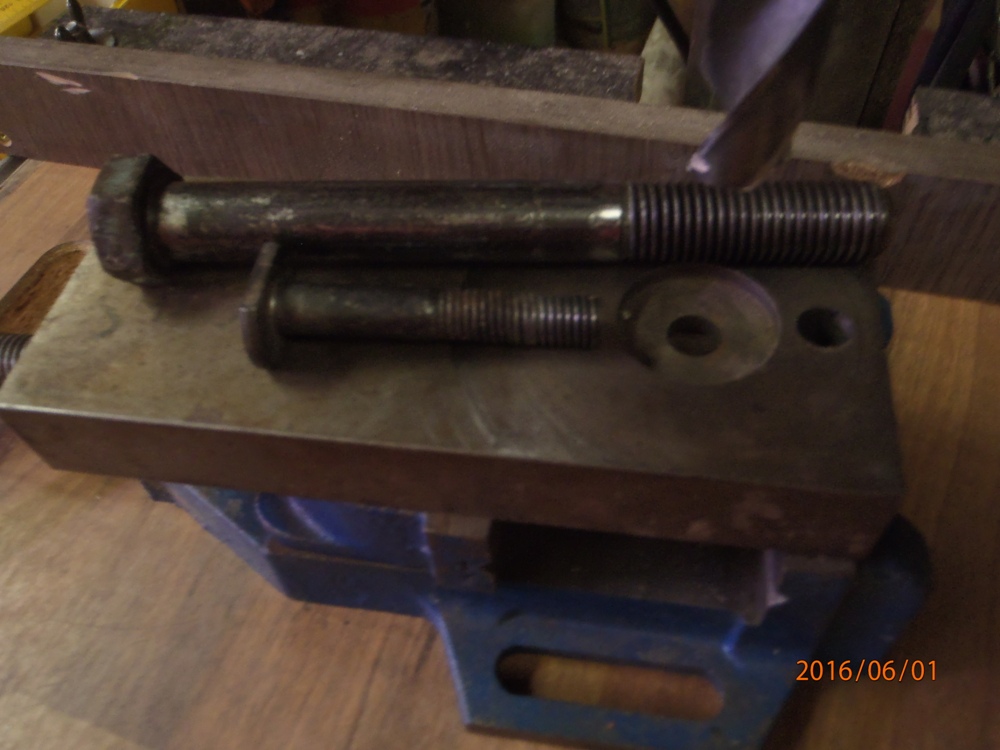

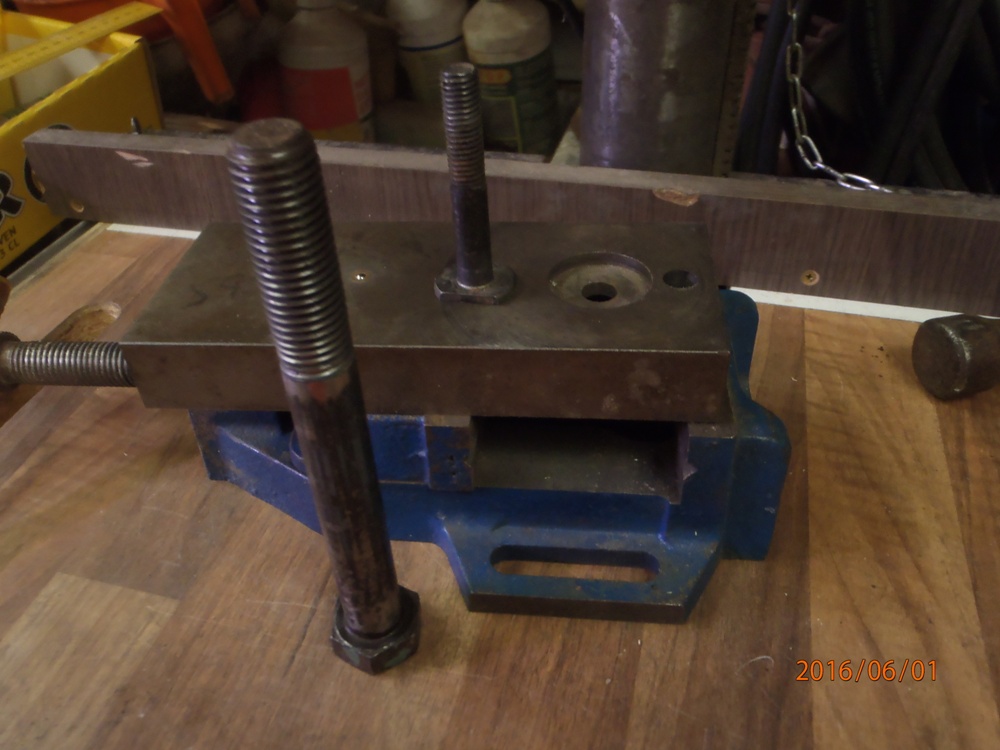

Foré 16 Mm dans de la fonte, c'est pas bien difficile.









Faire une tète marteau et recoupé la vis de M16, cela est fait a la disqueuse.

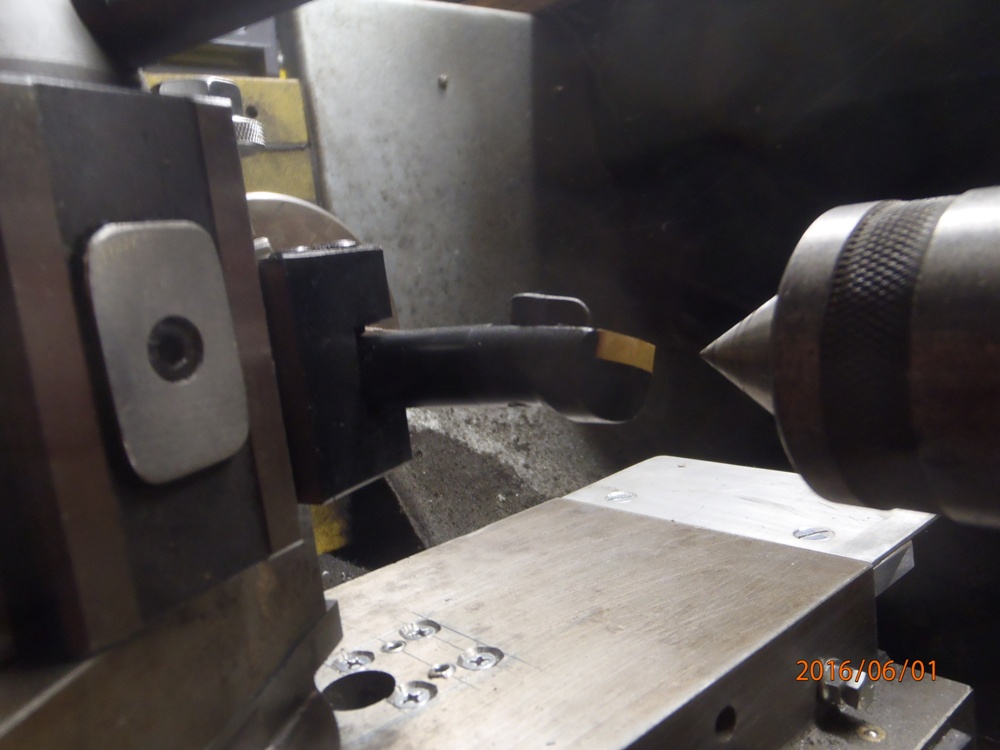

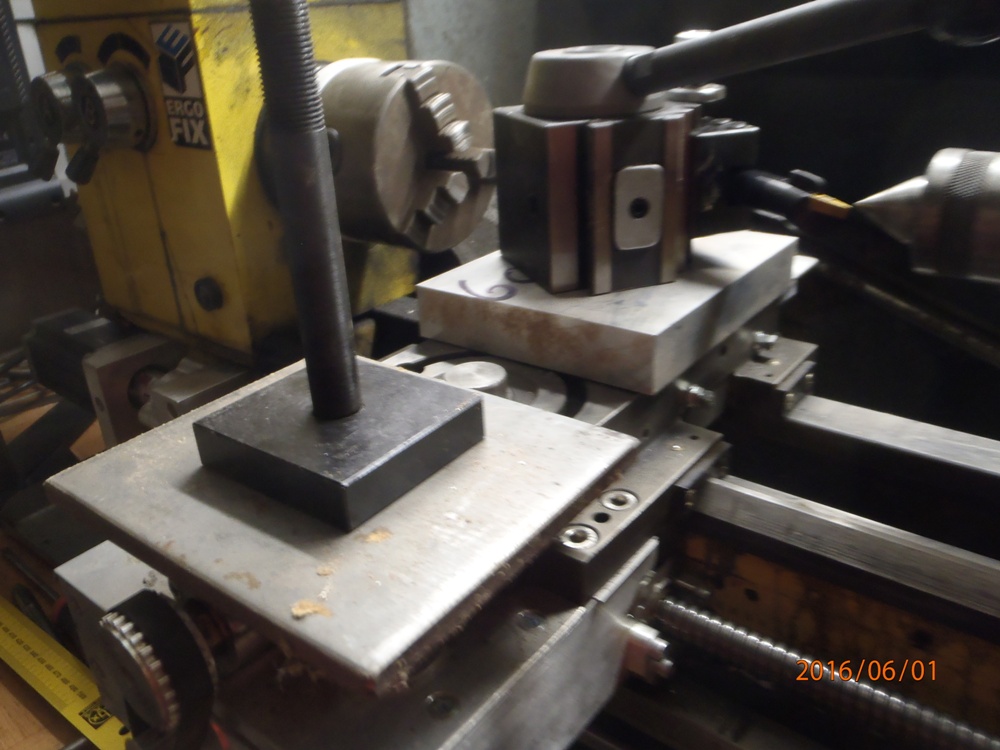

Mais voila le problème qui viens, c'est trop haut de 20 Mm,
Avec le réglage du porte outils tout en bas, donc faut trouvé une autre solution,
Surprime le coulisseau est la solution la plus simple, Mais cela ne me va pas, donc.......

Ce coulisseau n'a plus de raison d’être, (comme cela a été fait pour retouché une poulie double sur la Robland)
Puisque l'on pourra faire de l'usinage conique par les deux axes en meme temps.



Mais pour cela je doit trouvé de l'étiré de 25 Mm d'épaisseur, d'une dimension de 125 x 110 Mm.

Donc trouvé cela va être acheté, A plus PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 1 Jun - 22:26 (2016); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 1 Jun - 18:14 (2016)    Post subject: "TroKa-CNC" Tour modifier en CNC. Reply with quote

Trouvé une autre solution, a plus, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 2 Jun - 20:40 (2016)    Post subject: "TroKa-CNC" Tour modifier en CNC. Reply with quote

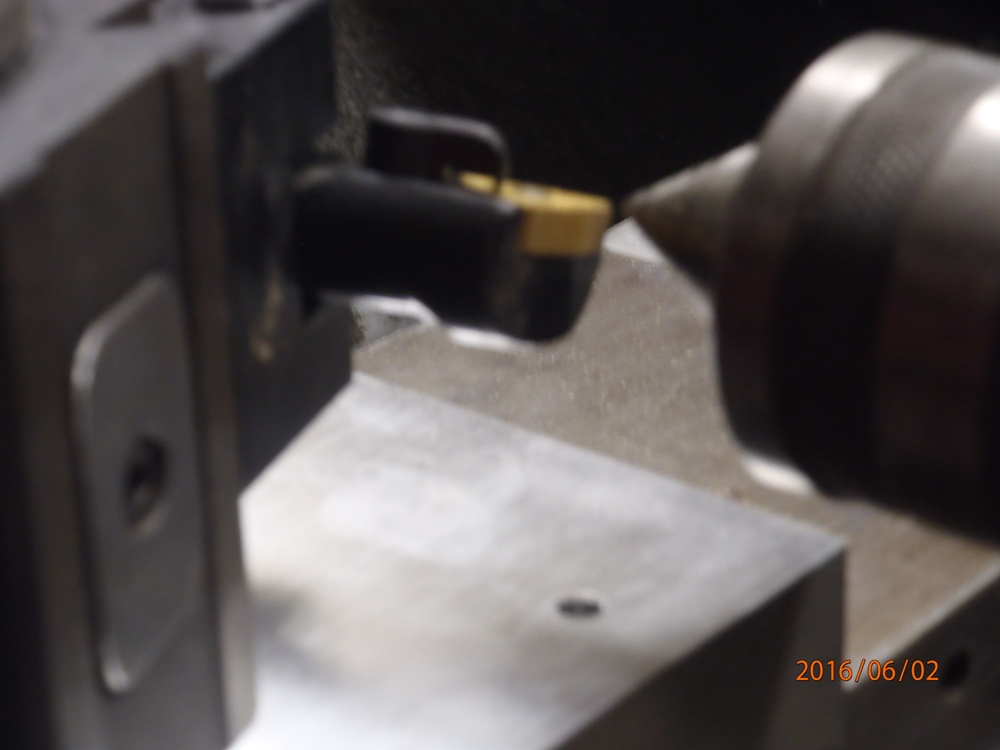

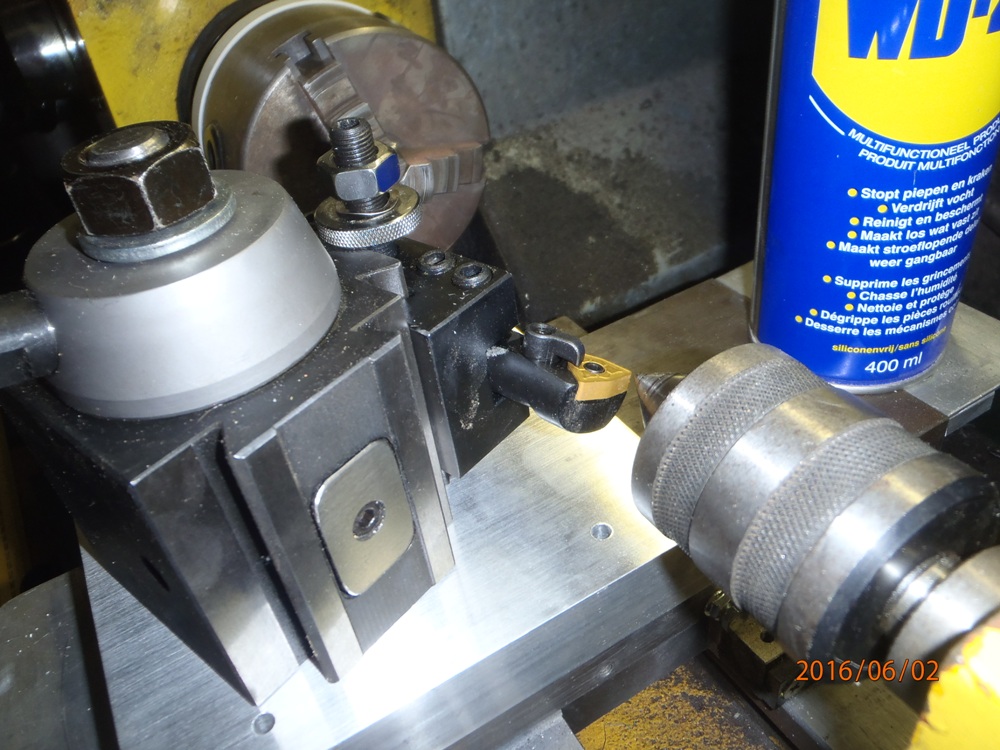

Les voila, oui deux possibilités.




En premier refixé sous le bloc fourni avec la tourelle, un bloc de 10 Mm, OUI Mais... c'est passé le 8 mai.

Mettre un bloc de 25 MM, en place du coulisseaux qui lui fessais 45 Mm,
De toute façon, celui-ci ne sera plus utile, pour le tournage en cône.



La hauteur de pointe est bonne et le réglage des outils sont plein centre des possibilité de réglage.



Donc un petit dessin, vite fait et "UneKa-CNC" va avoir du 'Boulot', A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 2 Jun - 21:52 (2016)    Post subject: "TroKa-CNC" Tour modifier en CNC. Reply with quote

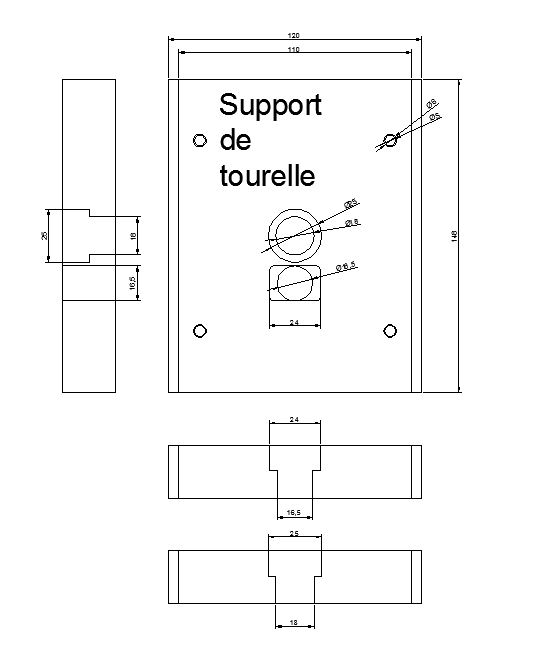

Le dessin sous DAO.





Reste a l'usiné, ce sera un bloc d'aluminium de récupération de 148 x 120 x 25, qui avec déjà un trou de 18 Mm en sont centre,
Que j’avais déjà coupé des morceaux, pour "DeuKy-CNC",





A bientôt pour l'usinage, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 3 Jun - 09:20 (2016)    Post subject: "TroKa-CNC" Tour modifier en CNC. Reply with quote

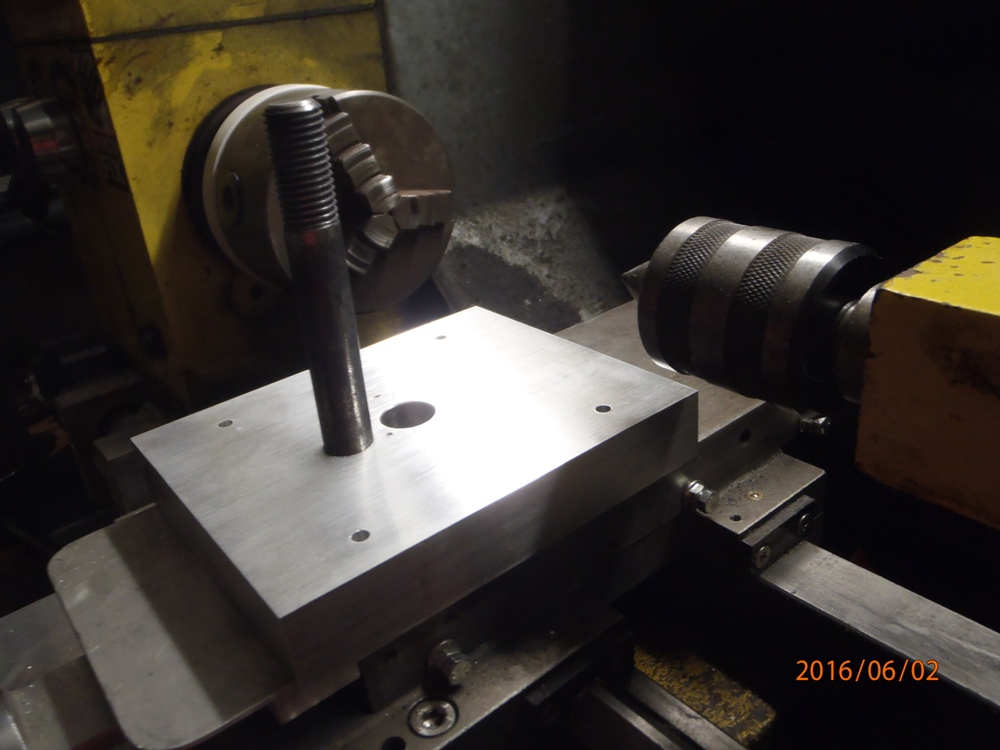

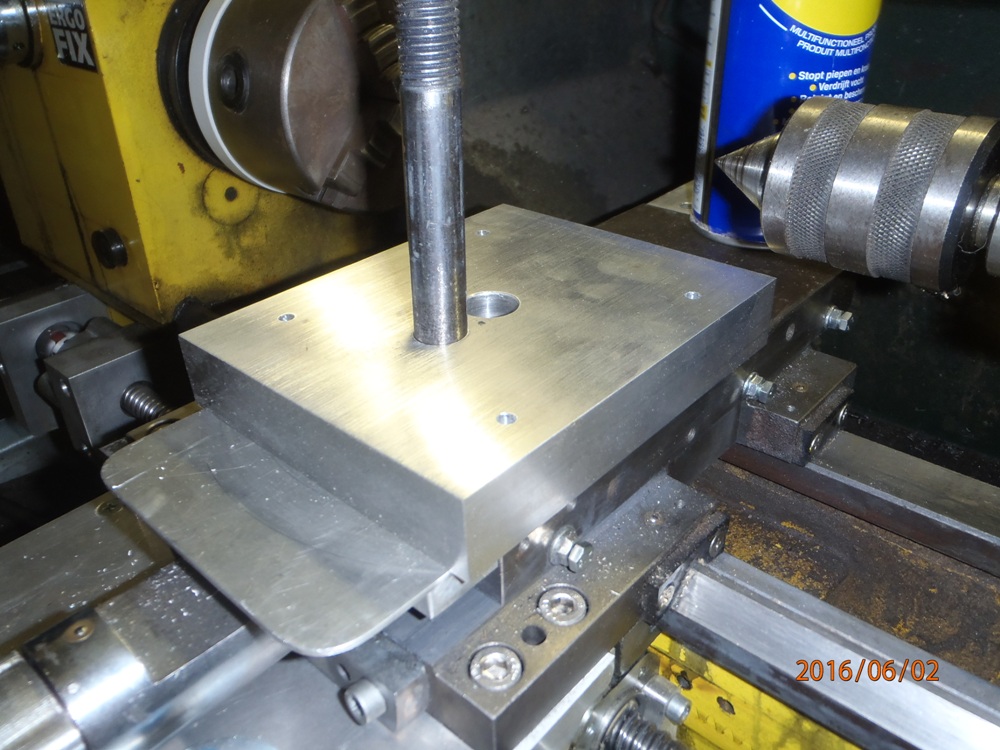

Le placement, disons plus leurs présentation.





Sur cette vidéo, un chambrage de 25 x 16.5 Mm est fait sur une profondeur de 13 Mm,
Puis une autre passe, chambrage cylindrique de 16.5 Mm de 13 a 25.4 Mm,


La fraise montée est de 1/8 de pouce, à une lèvre sur la broche, (3.15 Mm).



Reste a prés percé 4 trous de 5 Mm pour être sur du perçage, et pour marqué les trous a taraudé sur la fixation.
Apres, pour la facilité de perçage a la foreuse a colonne, 6.35 Mm (1/4)
pour être sur du perçage,  et chambrage pour la tête de vis Allen.











L'on est bien a hauteur de pointe, et le réglage de hauteur est a mis course, donc c'est tout juste ce qui faut,
Reste a faire les trous taraudé fraisé pour les tète de vis 'Allen' de 6 Mm, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 14 Jun - 19:42 (2016)    Post subject: "TroKa-CNC" Tour modifier en CNC. Reply with quote

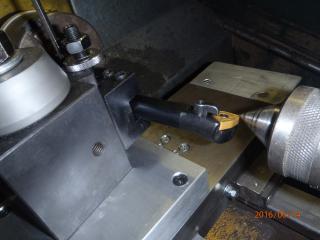

Salut a tous.

Comme il n’arrête pas de tombe de l'eau, Le toit attendra.

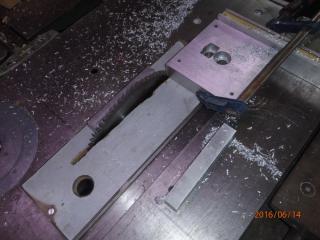

Recoupé a la circulaire, ce qui est de trop, de chaque coté.

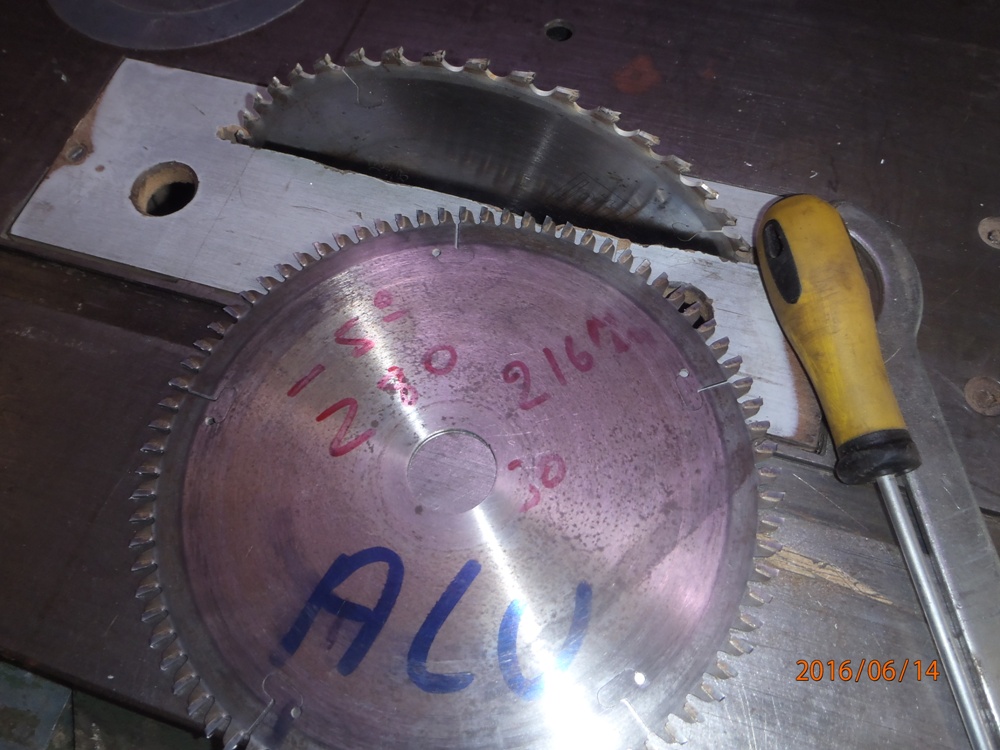

Bien sur, pour cela faut la lame 'adoc', pour coupé ce bloc de 25 Mm d'épaisseur.

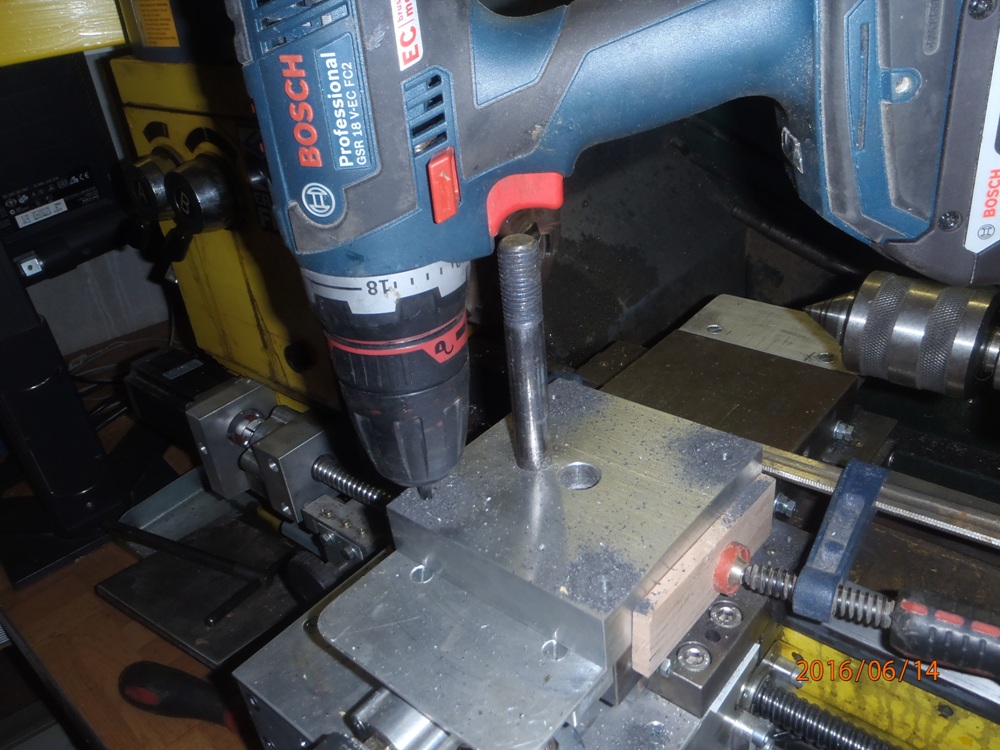

Apres avoir calé ce bloc pointage et forage a 5 Mm sur 15 Mm dans la fonte du support.

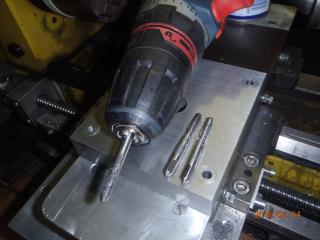

Et ensuite mise a 6 Mm les trous dans ce bloc d'aluminium, sur foreuse a colonne, qui servira de guide pour taraudé les fixation en M6.





Passage des 3 tarauds avec un lubrifiant, Facile d’être de travers dans la fonte.

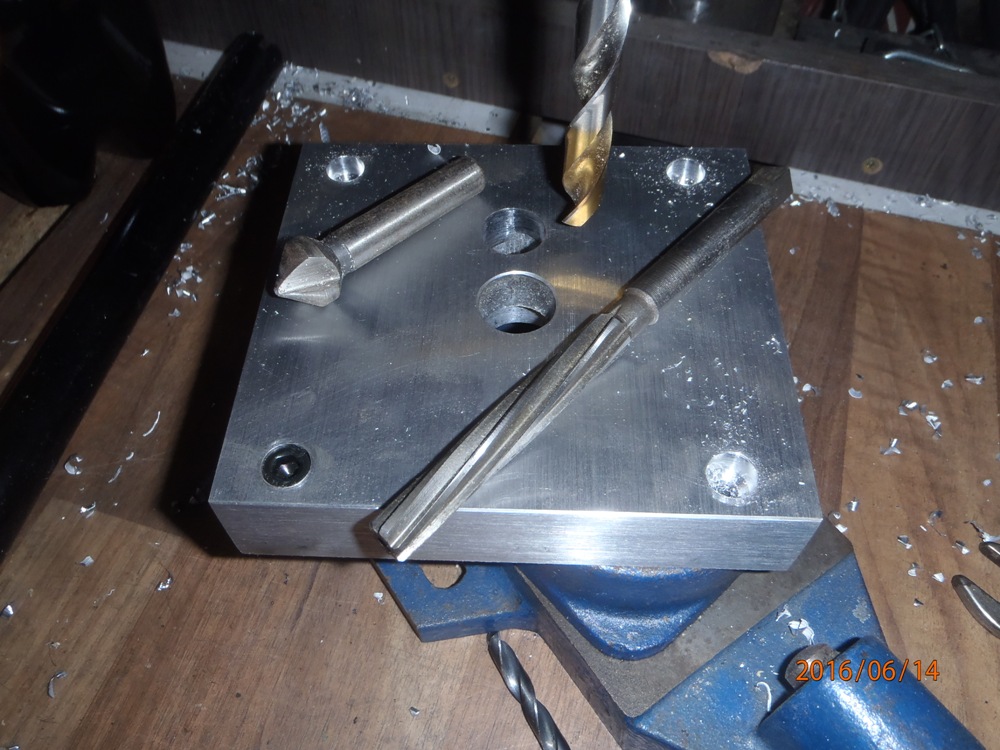

Reste a fraisé la place de la tête des vis Allen en M6 x 30, et un coup d’alésoir pour être plat dans ce logement.

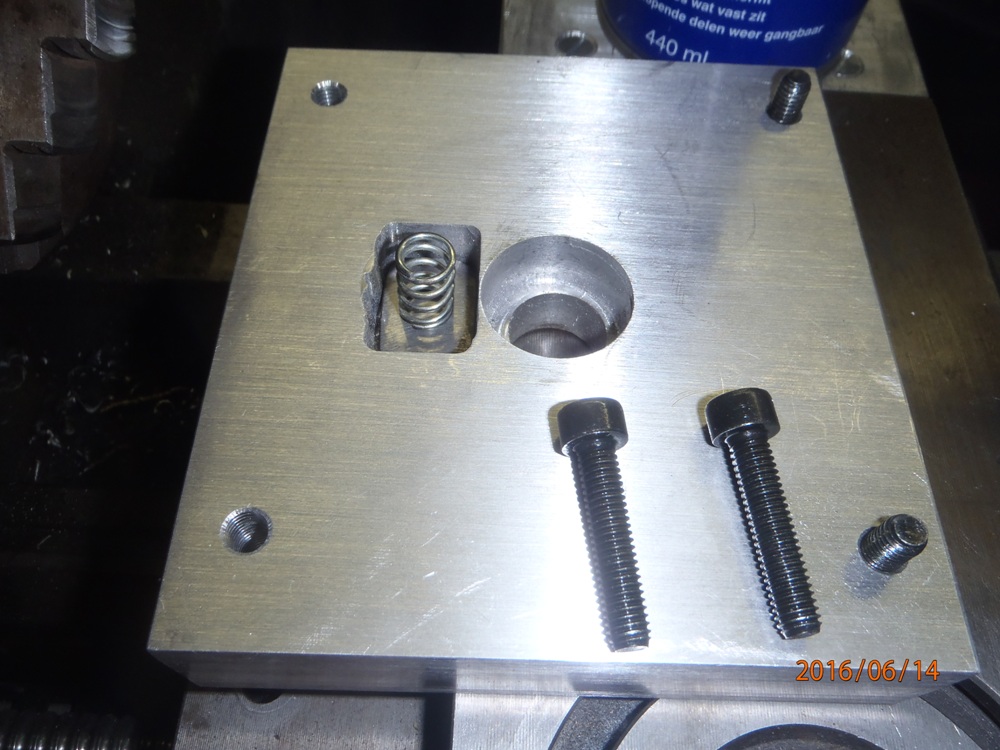

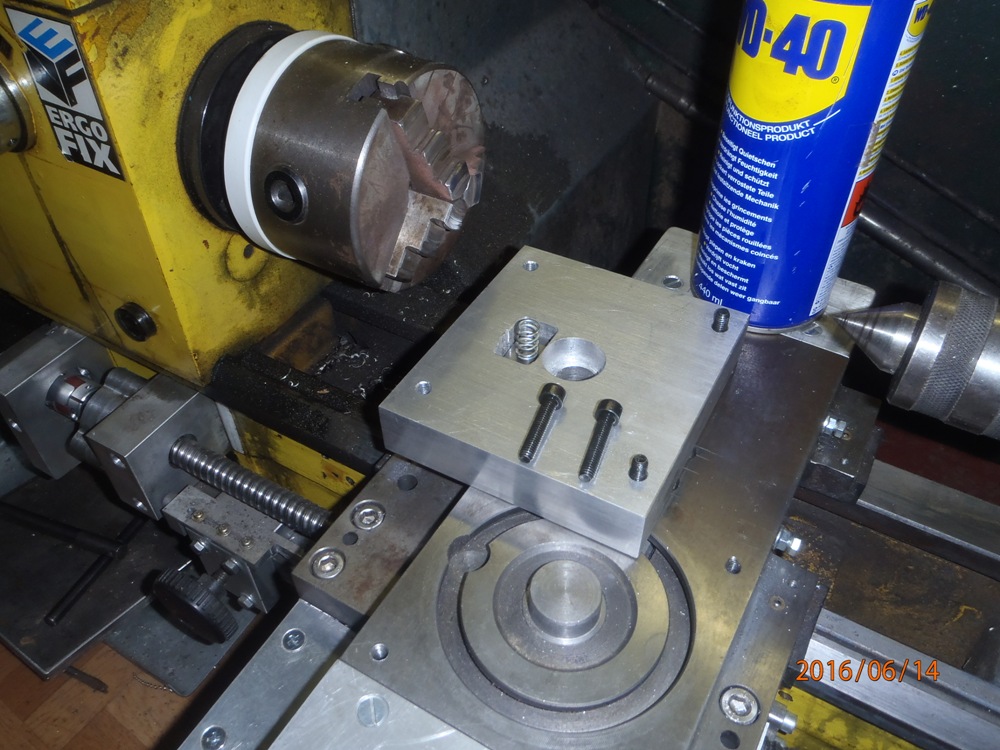

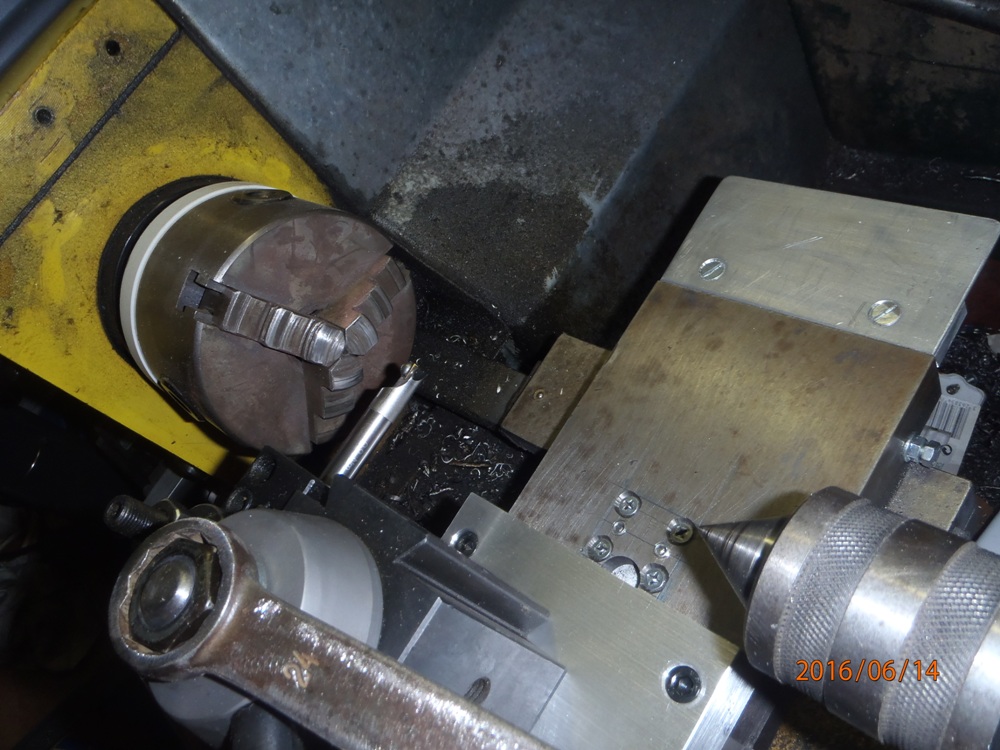

Un petit ressort est placé sous la vis M16 de la fixation tourelle, pour la maintenir en pression, vers le haut.



Les 4 vis de fixation en M6, dépasse de 10 Mm, ce qui suffisant, pour tout solidarisé l'ensemble.

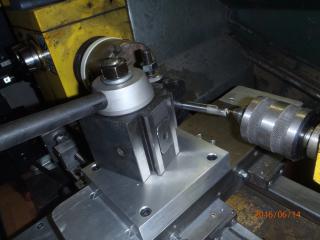

La hauteur des outils est correcte, juste a hauteur de pointe de la contre pointe mobile.



A plus, pour d'autres aventure, PapyKy.
