MessagePosté le: Mar 21 Oct - 18:24 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant

PublicitéSupprimer les publicités ?
Salut a tous.


Attention il y a plusieurs page, ici pour la page deux. et La pages trois est ici.

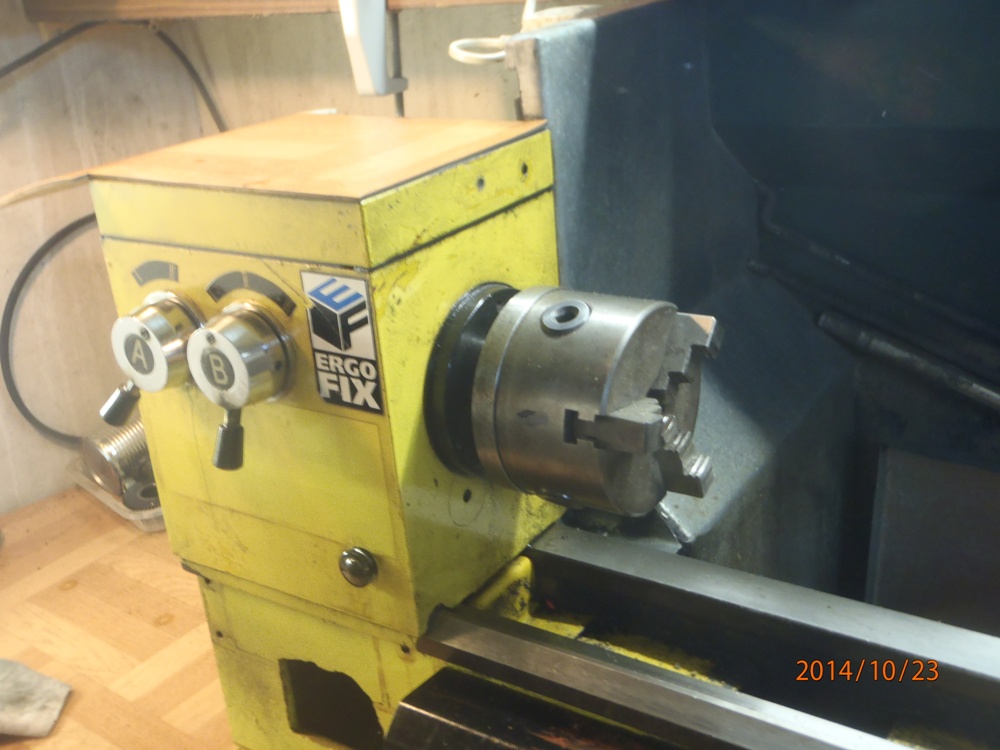

Nouveau projet : la transformation d'un tour de 500 Mm acheté voila quelques année,
Pour en faire un CNC, commandé par un ordinateur bas de gamme, un Intel P4, est largement suffisant.





Et qui ce verra recevoir un moteur de 1.500 W, qui vient juste d’être remis en état, par votre serviteur, PapyKy.

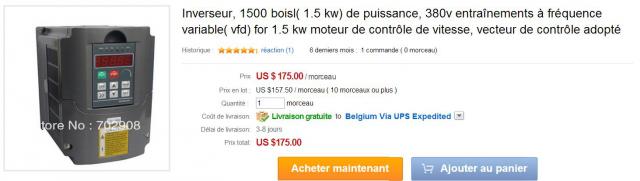

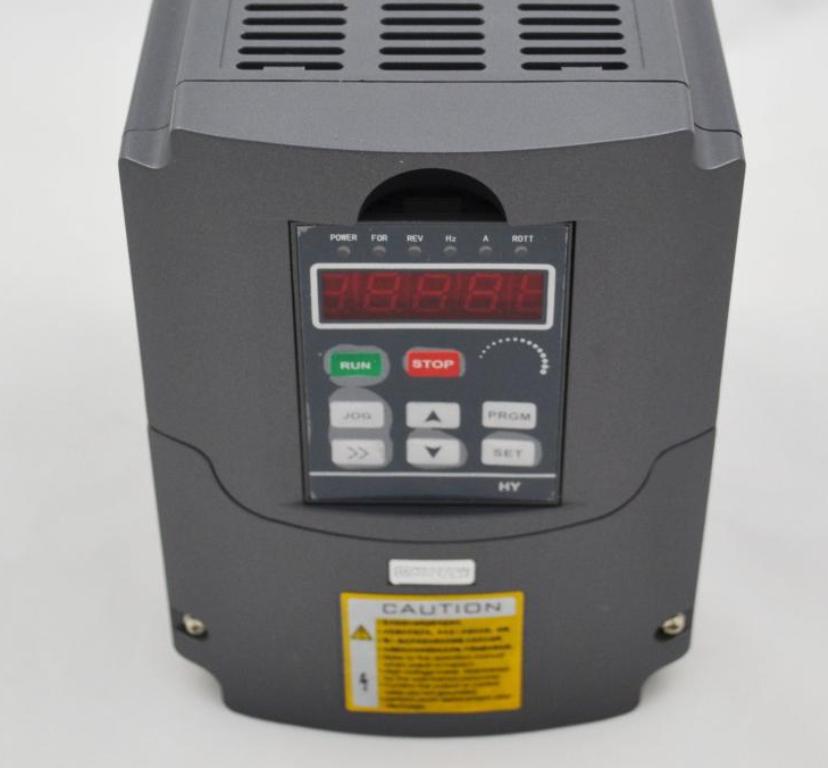

Et qui serra alimenté par un variateur de fréquence.


A++, pour la suite de l'aventure, PapyKy.

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Dernière édition par Admin : PapyKy le Mar 14 Juin - 19:42 (2016); édité 50 fois
Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 875
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Mar 21 Oct - 18:45 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant

Salut a tous.


Et bien voila le début du câblage de ce moteur.

Ce type de modèle que je vais placer sur ce moteur.

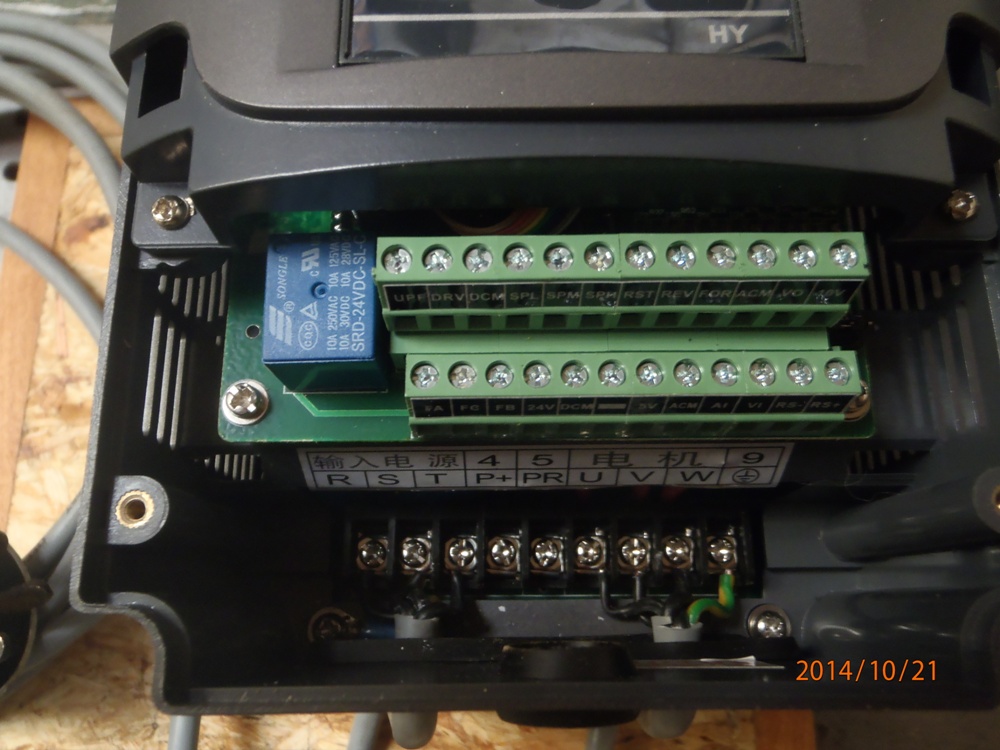

Et le voila vu de l’intérieur.

Le voila en cours de câblage.

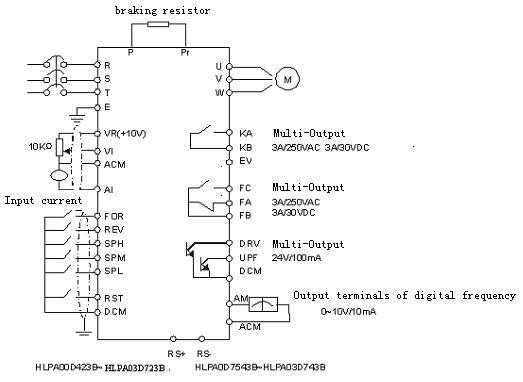

Le schéma est simple, mais sa programmation est plus compliquée.
idée de paramétrage.
a l'auteur.






A suivre, A++, PapyKy.

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Dernière édition par Admin : PapyKy le Jeu 18 Déc - 11:21 (2014); édité 3 fois
Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 875
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Mar 21 Oct - 19:19 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant

Salut a tous.

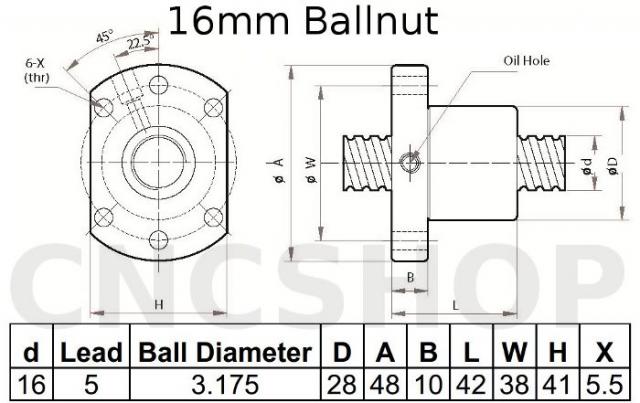

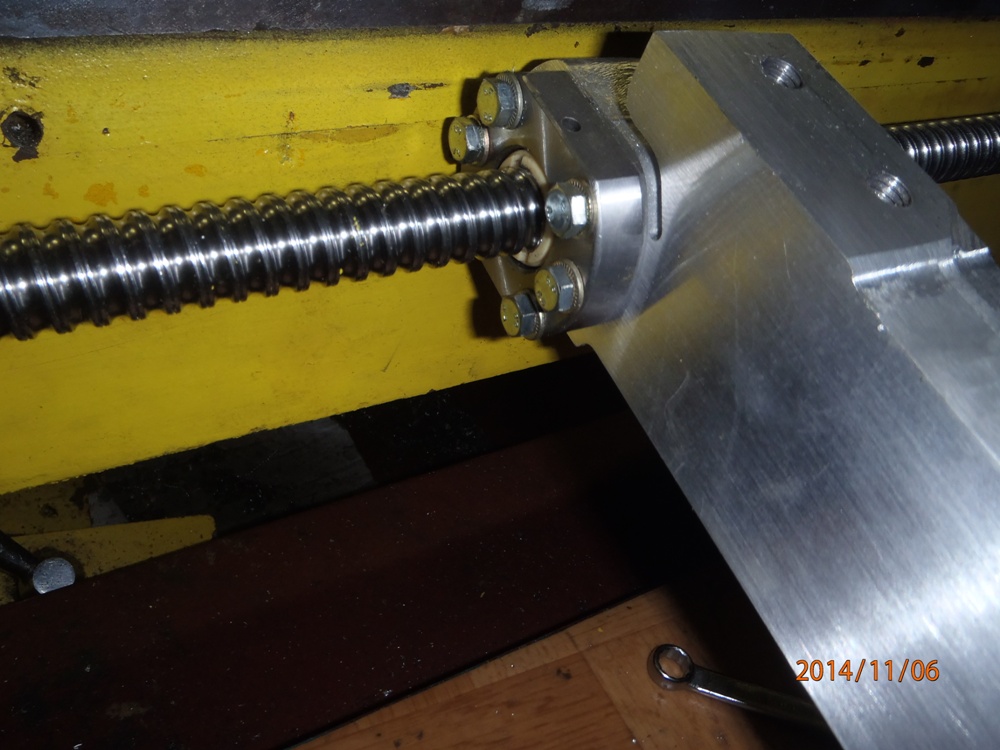

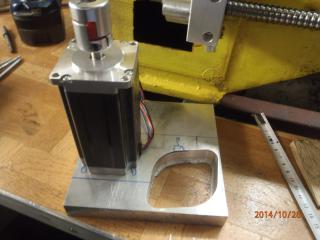

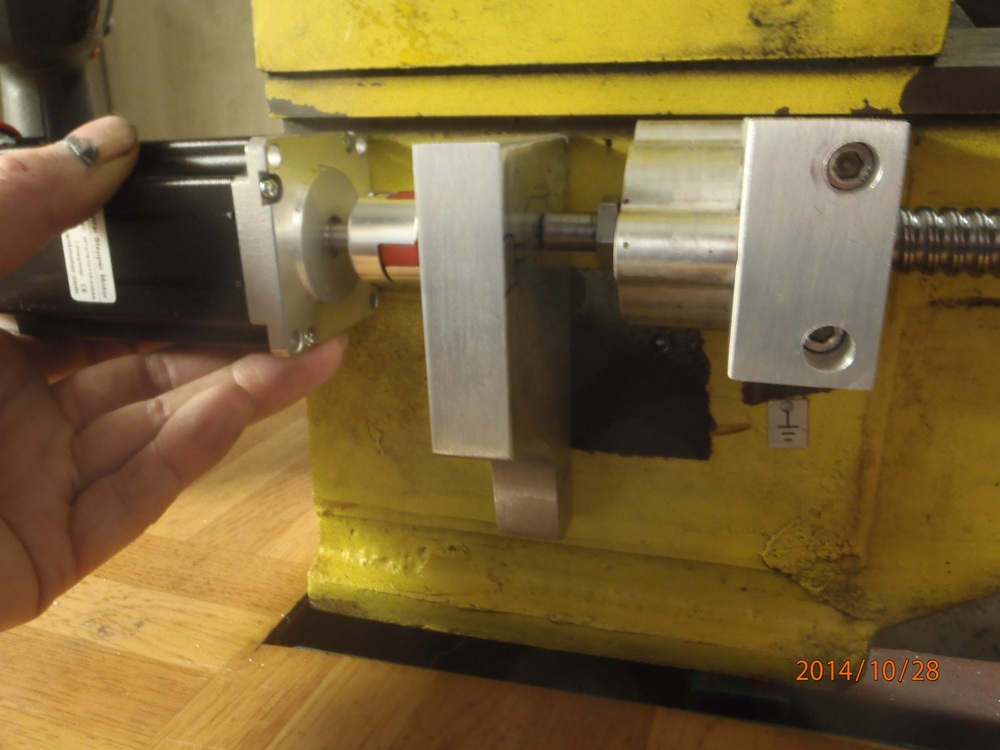

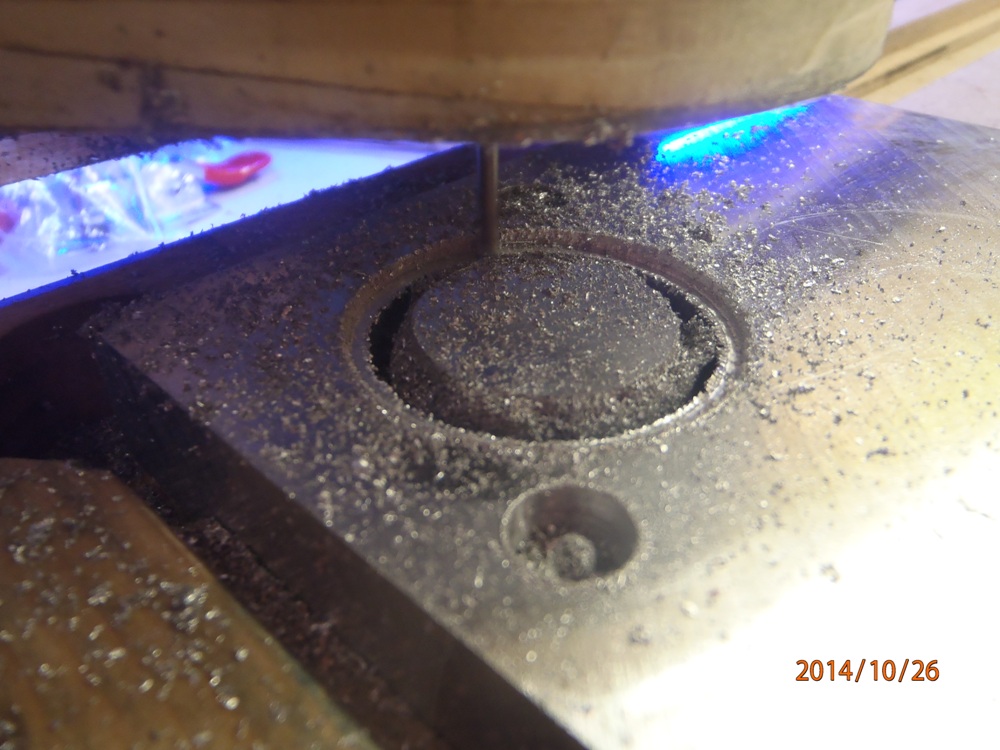

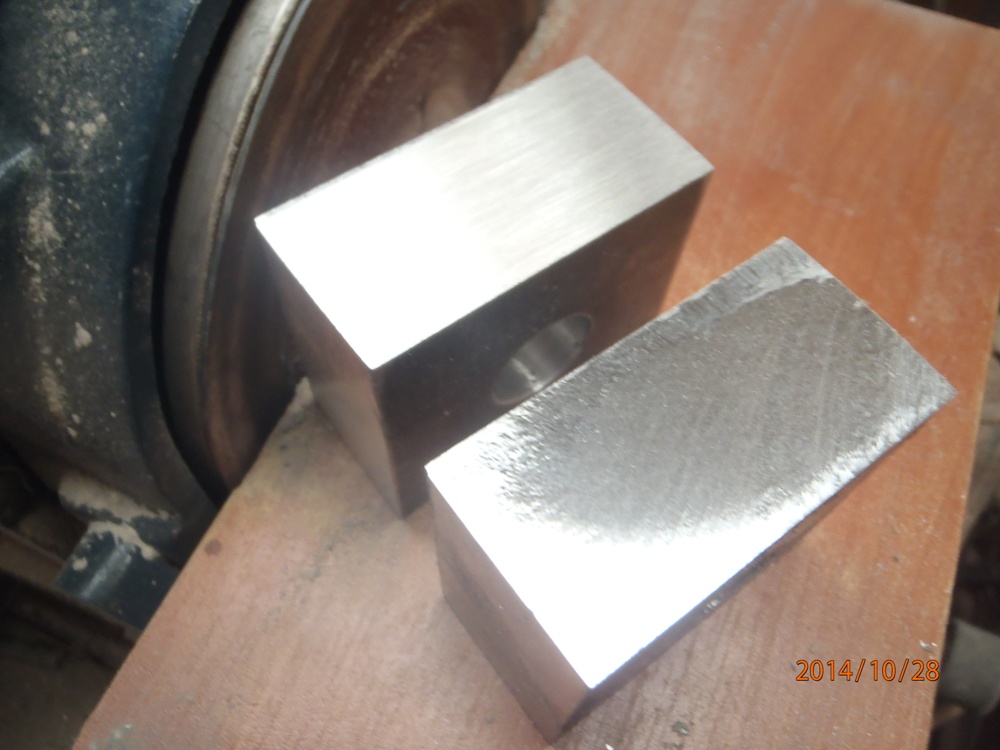

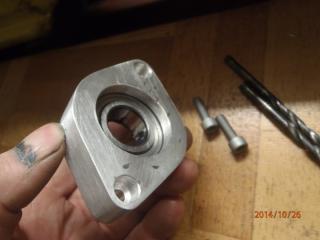

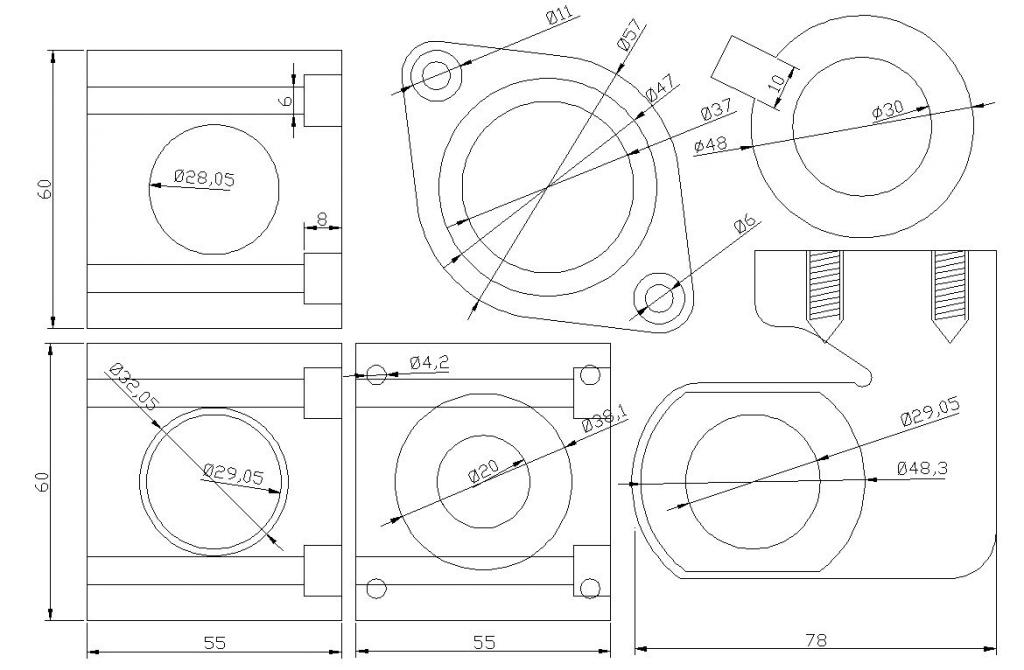

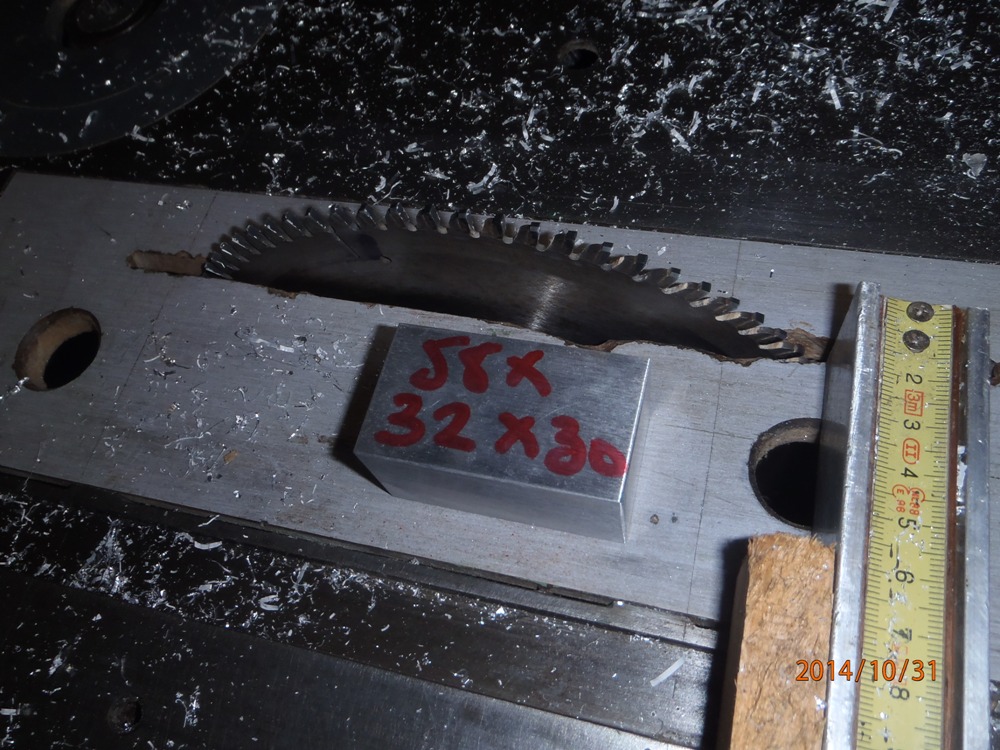

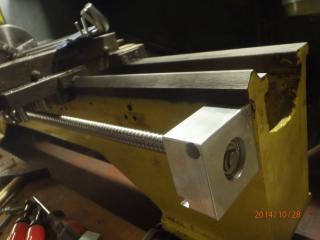

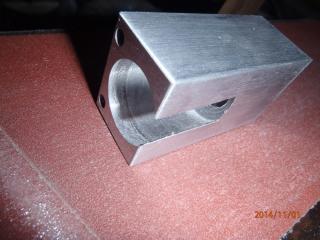

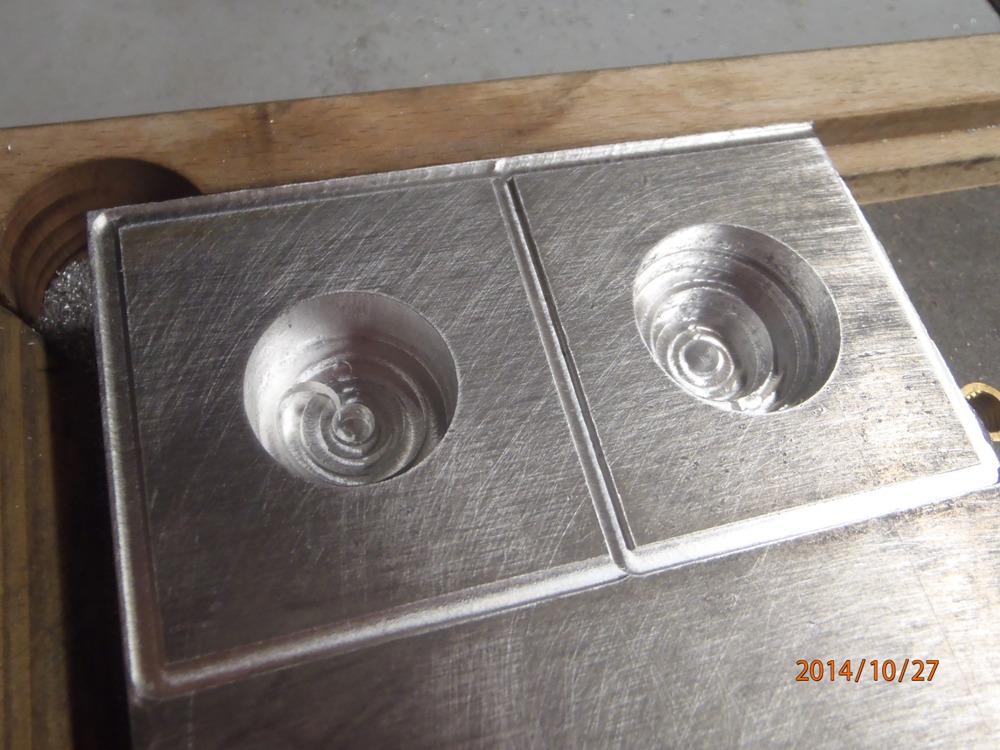

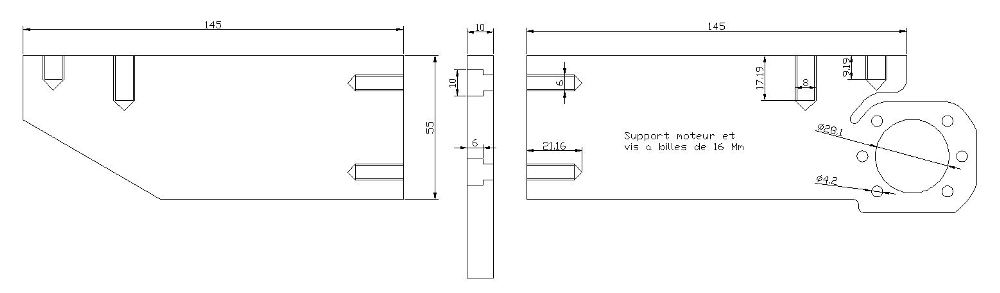

Voila déjà quelque temps, j'ai usiné ce bloc d'aluminium pour la création d'un des pallier butée de l'axe du chariotage.
Et j'en ai déjà parler sur le fil de présentation de ce tour.

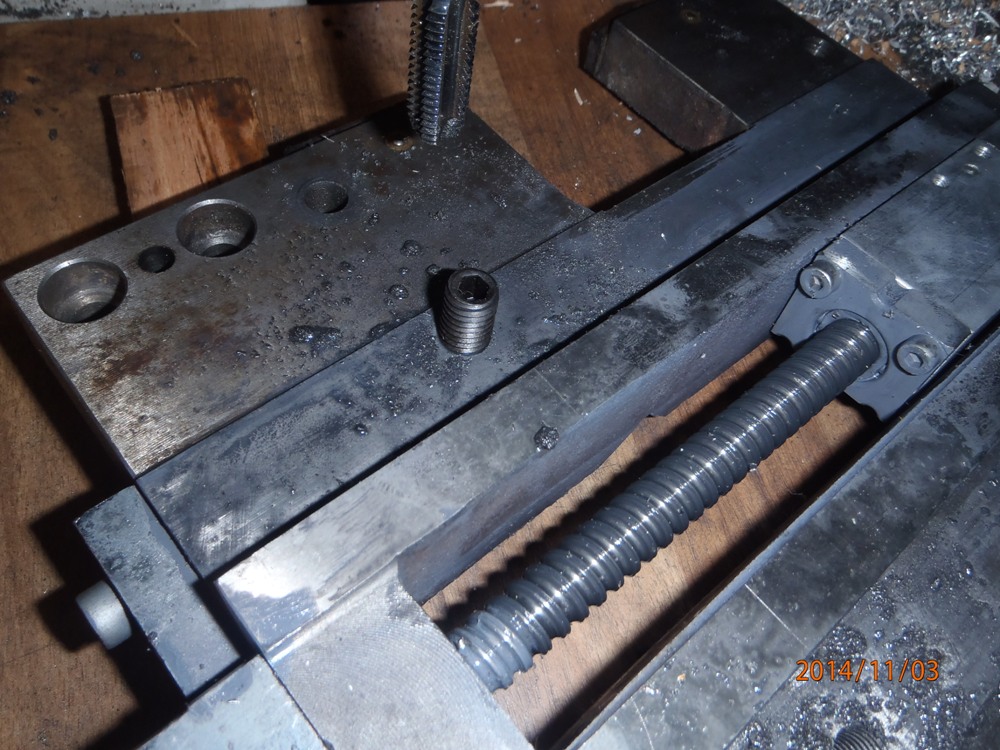

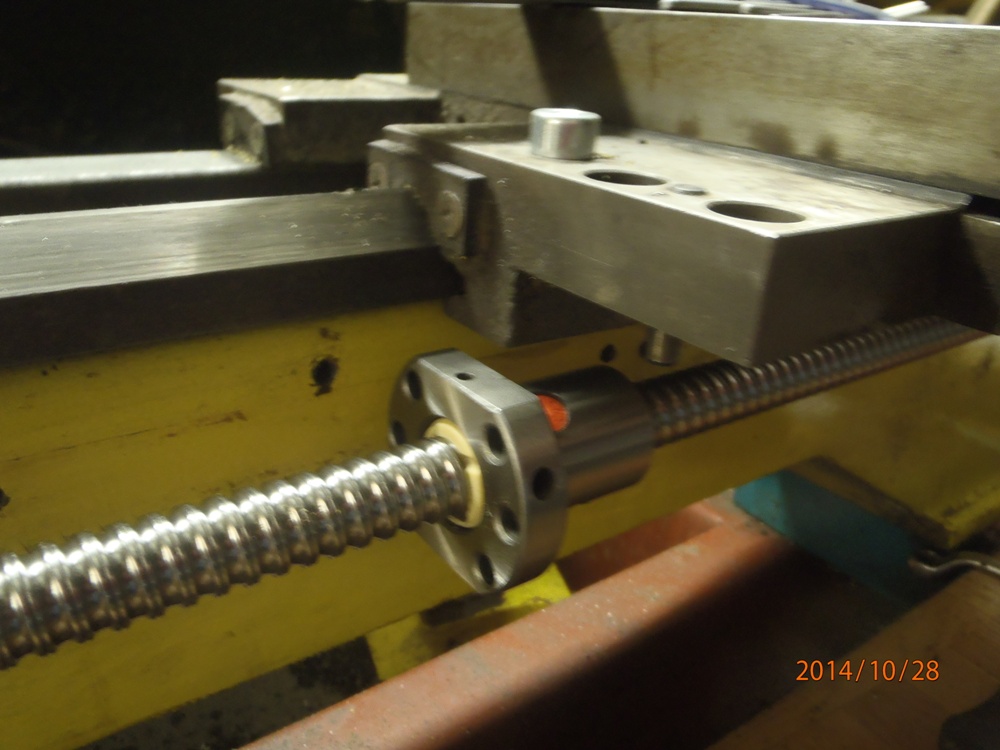

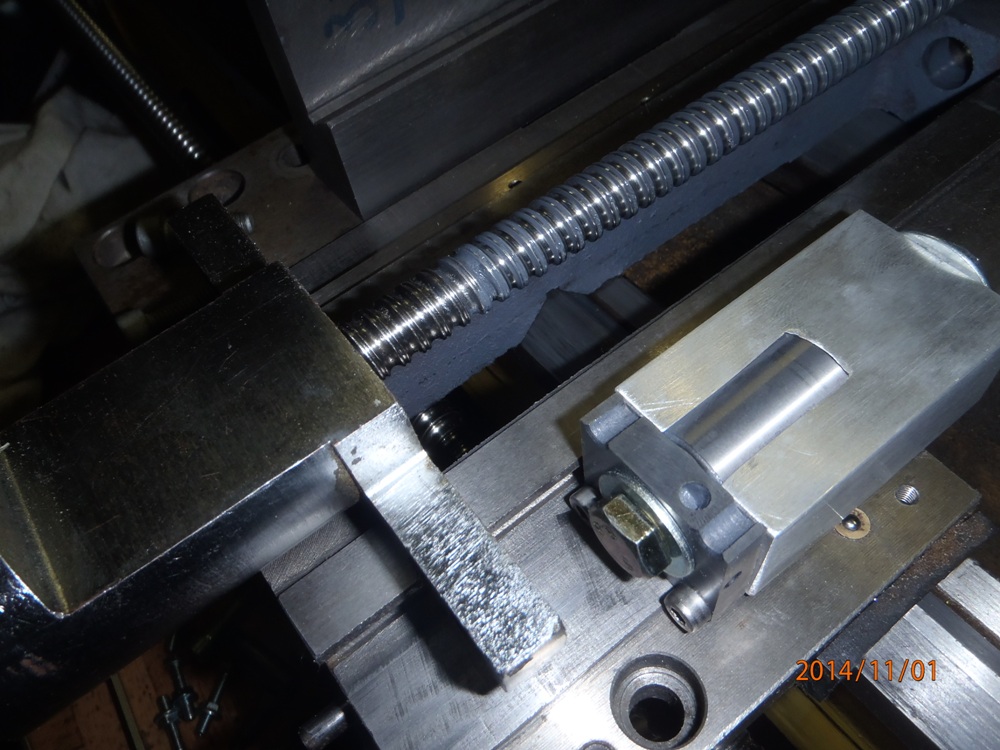

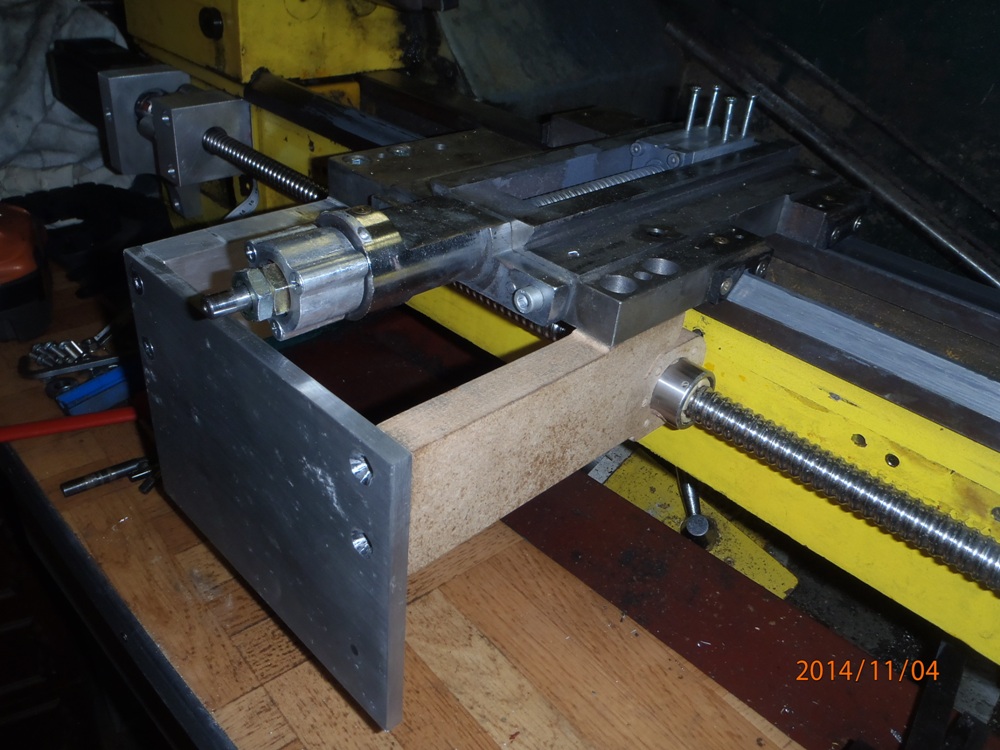

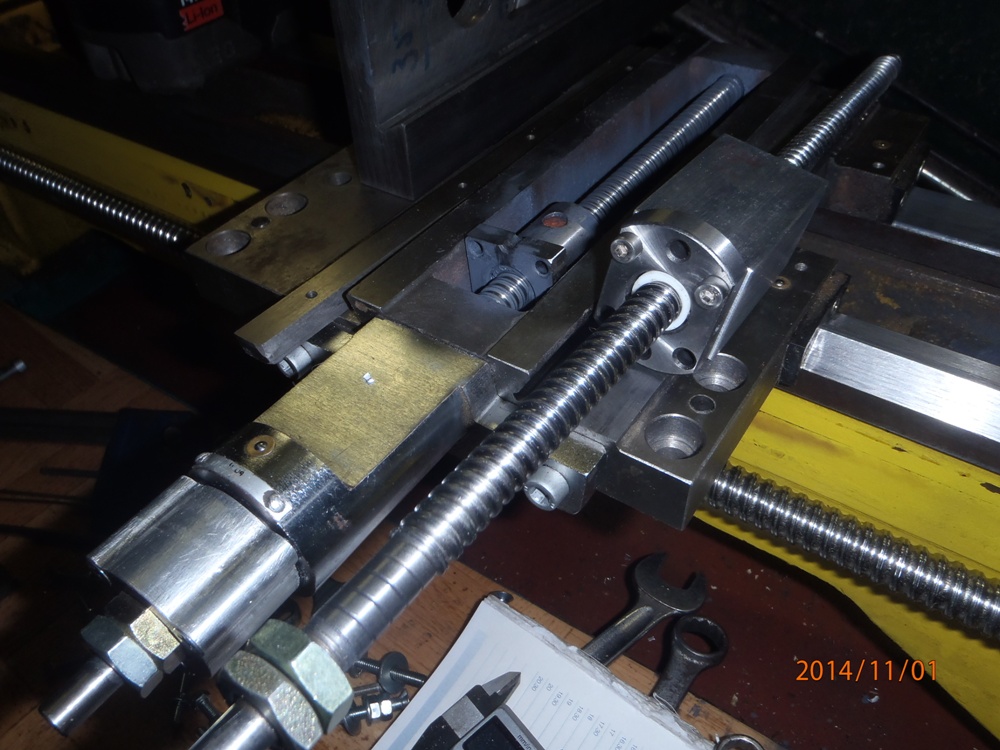

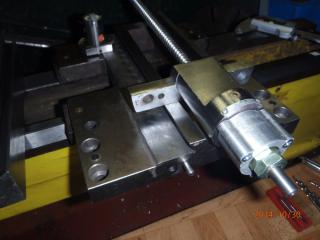

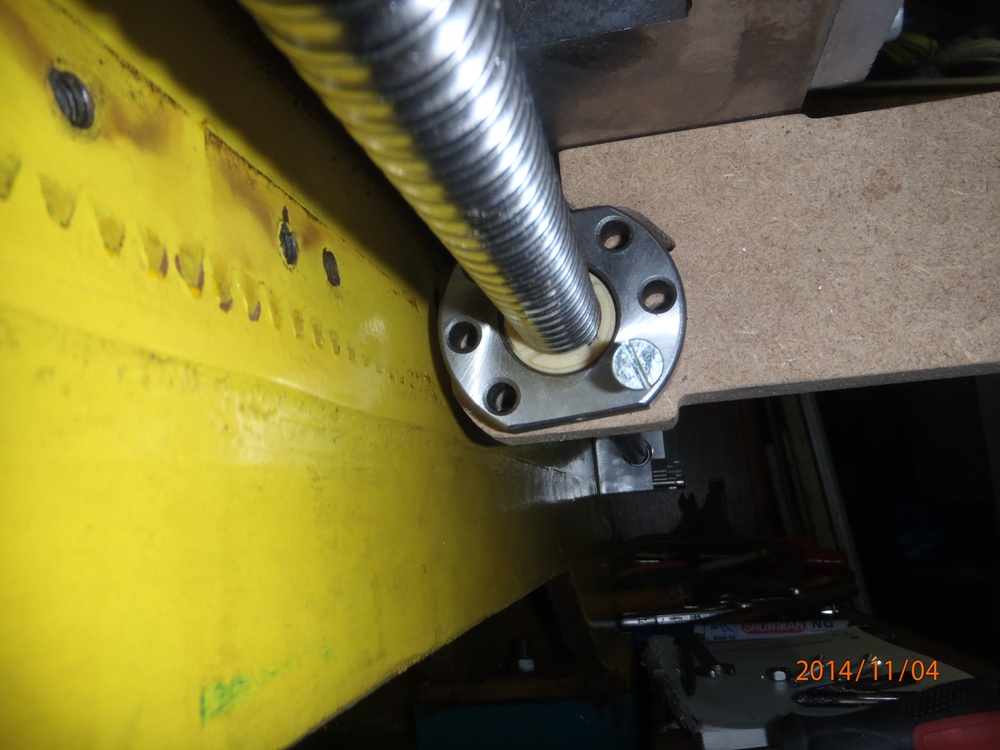

Reste a démonter la vis mère du tour et faire le placement de cette vis a billes.


Et j'en ai déjà parler sur le fil de présentation de ce tour.




A bientot pour la suite, PapyKy.

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 875
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Mer 22 Oct - 18:30 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant

Salut a tous.

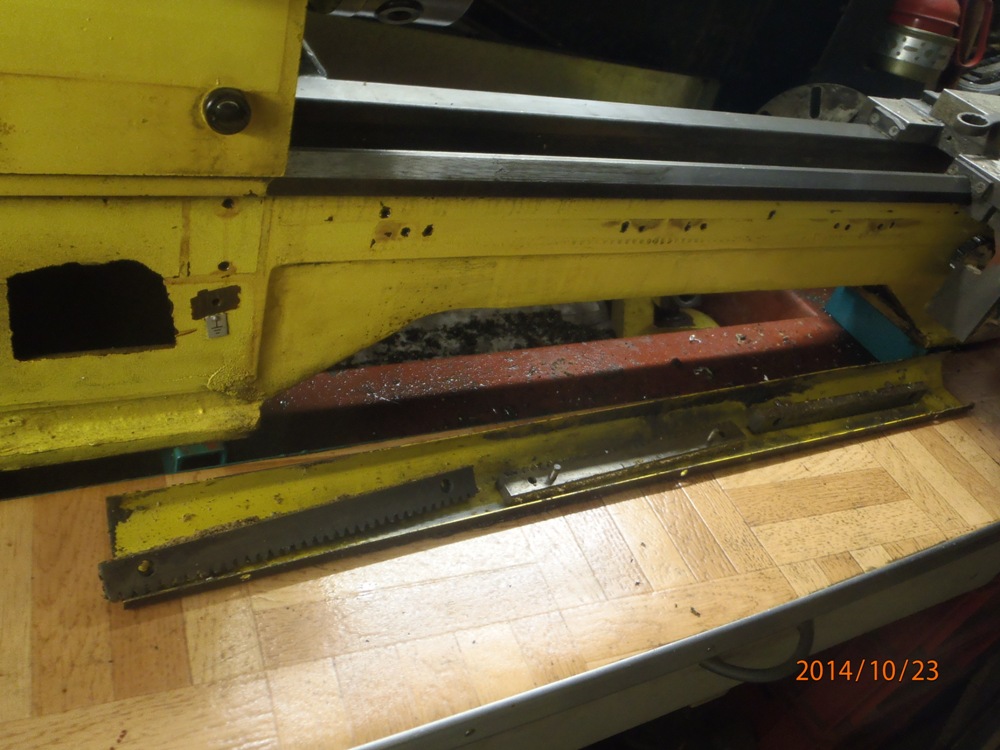

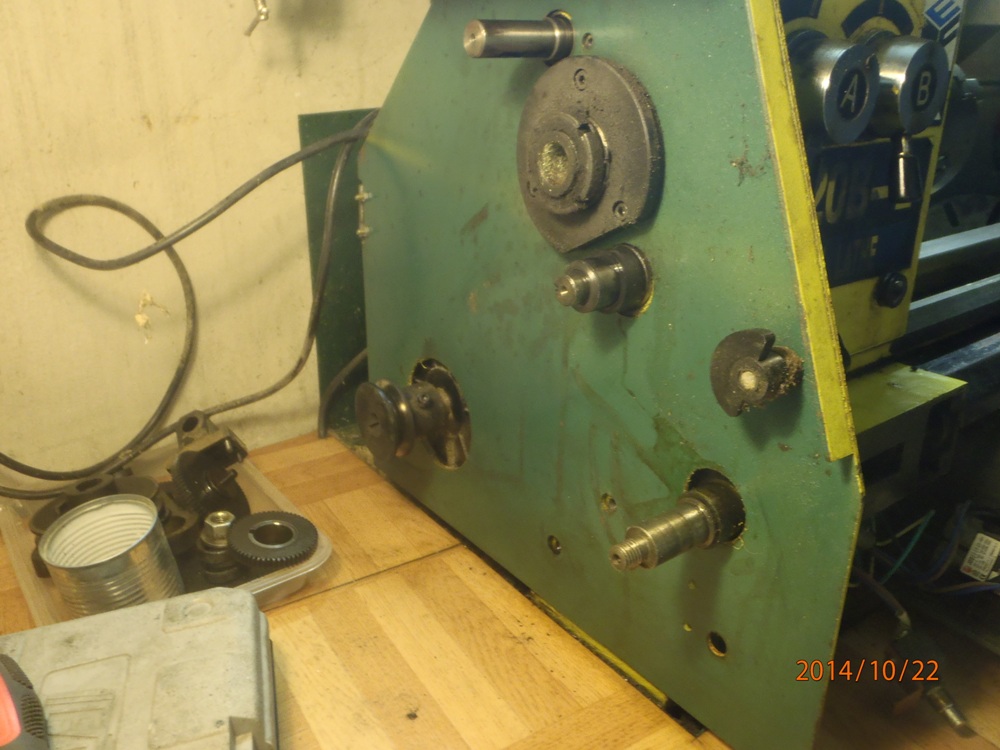

Le temps est venu du démontage.

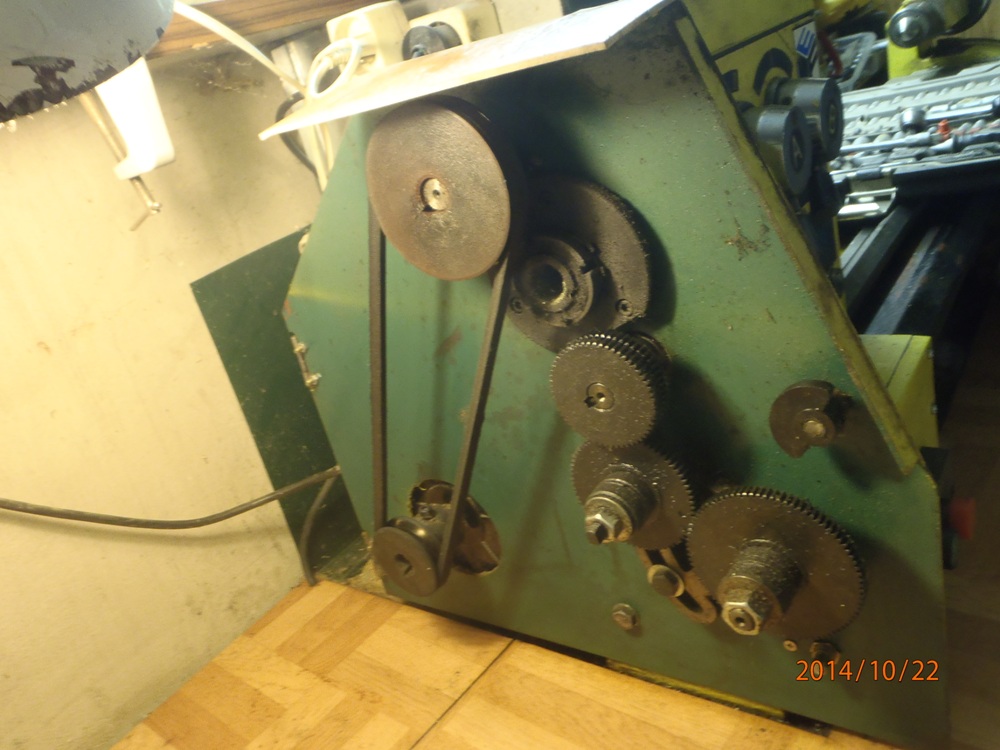

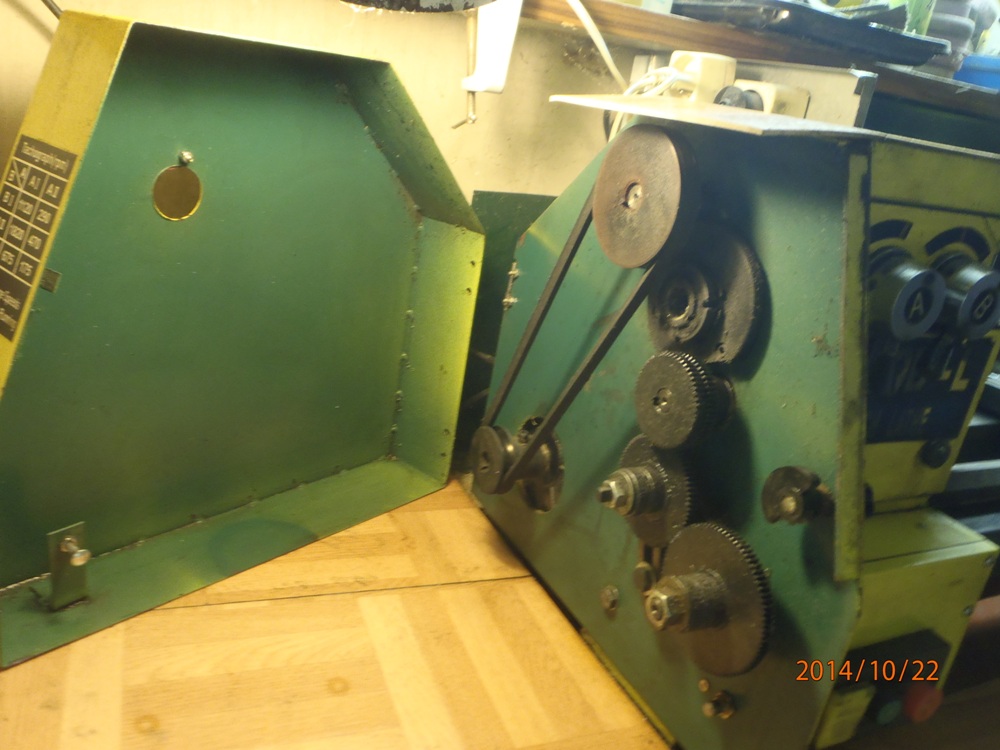

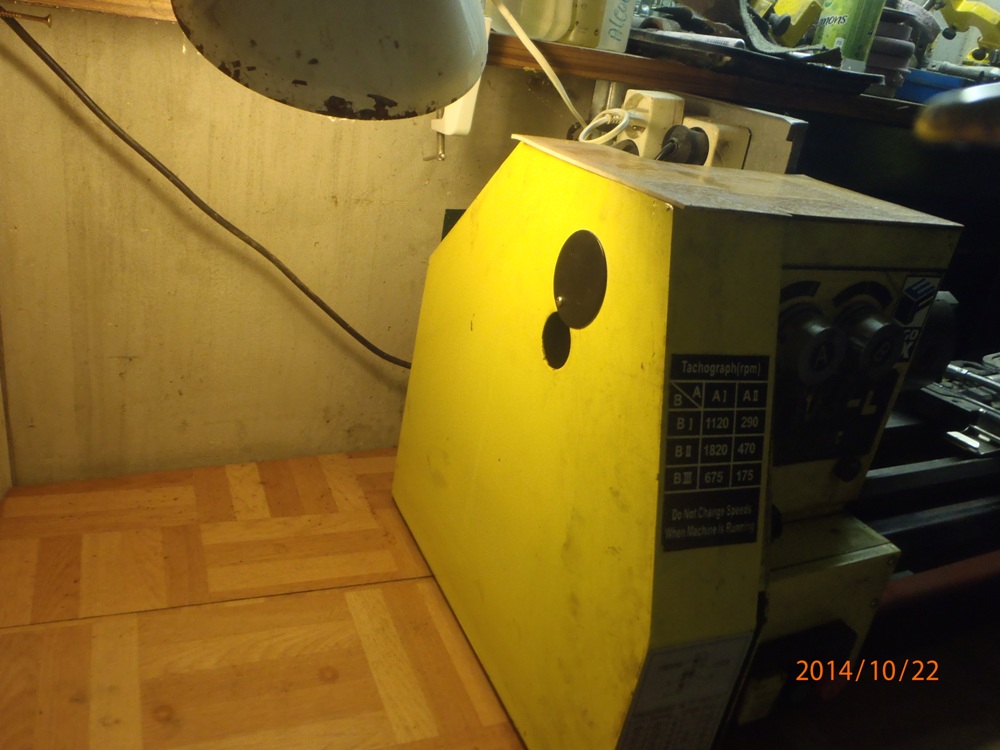

Coté boite en engrenages, une simple porte de tôle qui appuis sur un interrupteur pour la sécurité.

Les quatre vis des charnière sont enlevée pour avoir plus de place.

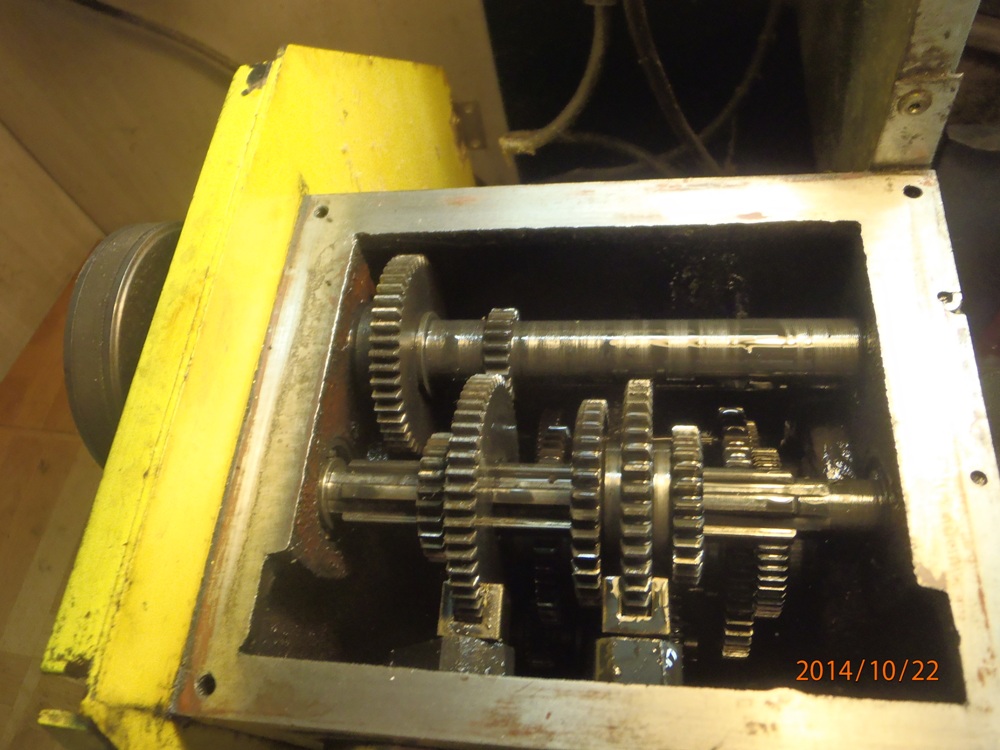

Une casse-cade de pignons simple pour les vitesse de la vis mère.

Derrière cette tôle, le moteur, qui est fixer au bâti par quatre vis de M6, pas facile de les attendre.

Donc démontage des engrenages et de la vis mère, pour sortir le moteur.


A bientot pour la suite, PapyKy.


- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 875
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Mer 22 Oct - 18:51 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant

Bonsoir a tous.


La tôle enlevée, la vis mère sort sans problème, quatre vis coté commande, et deux coté libre.

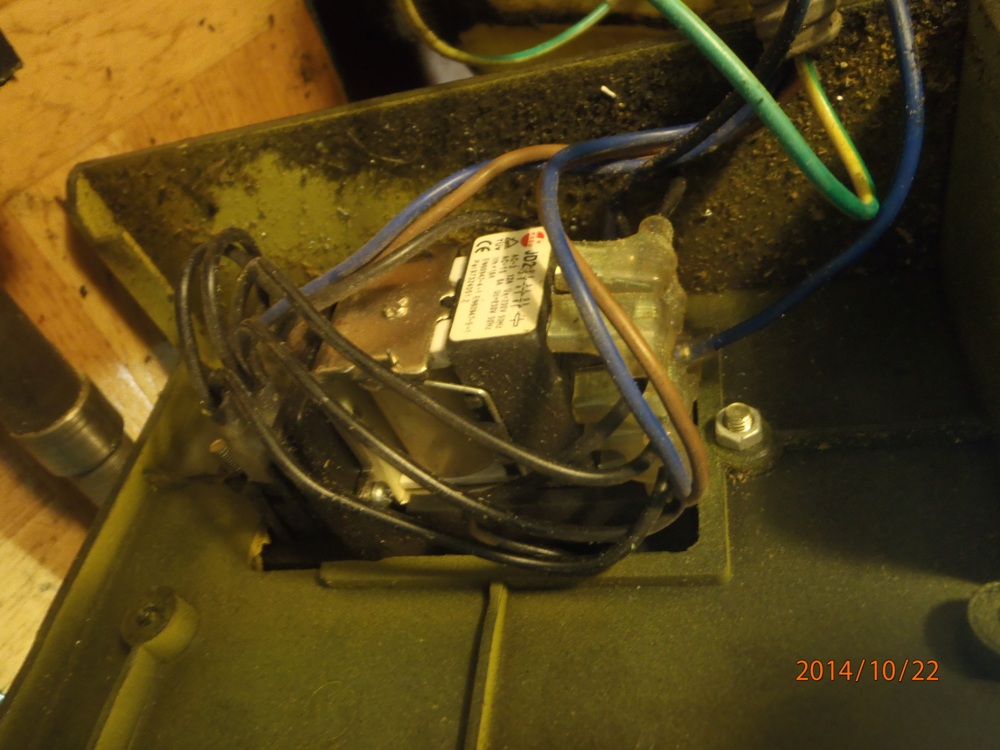

Pour cela faut enlevé le boitier électrique et interrupteur de sécurité.



Tout est simple mais 'Crado', pas étanche du tout.

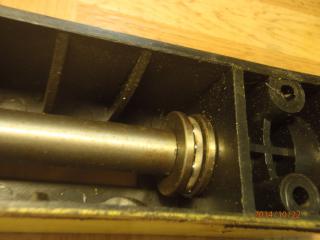

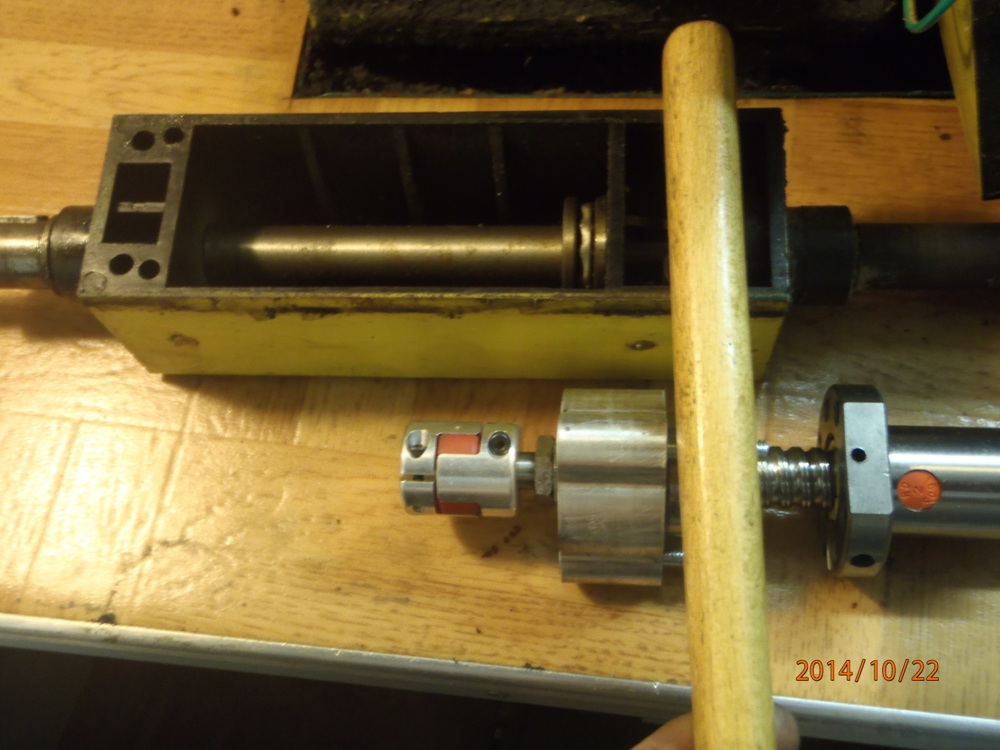

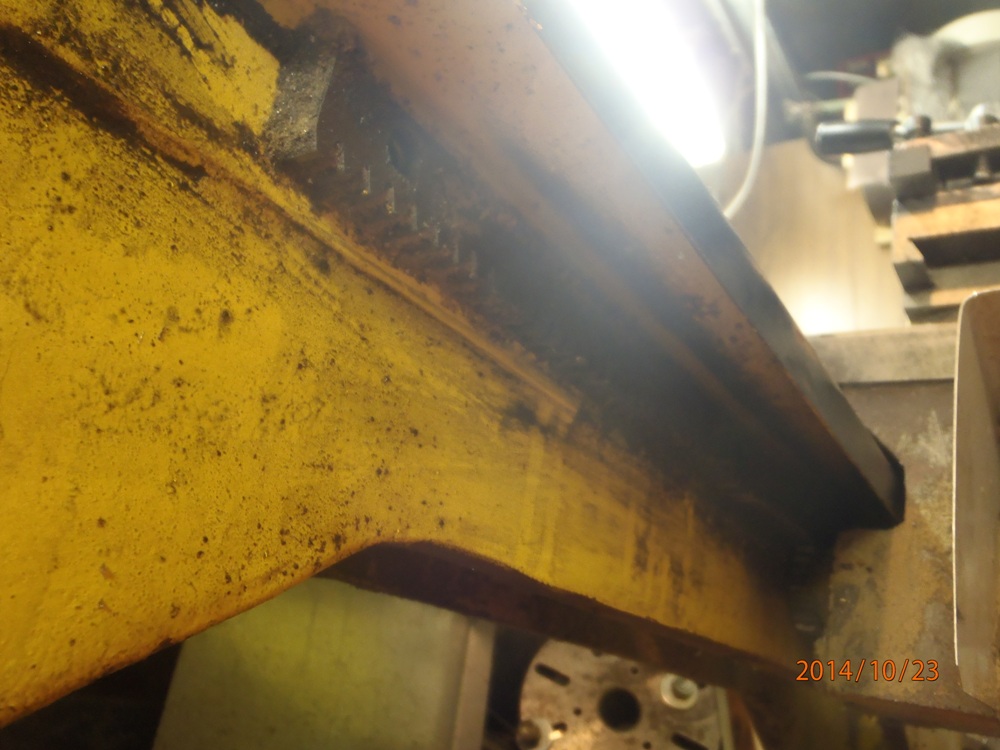

Petite remarque : pas de roulement sur cette vis mère, bien oui, on pouvais sans douté que pour le prix d’achat faible, fallait pas croire au père Noel.



Simple boîtier en 'ABS', (c'est marquer dessus comme le
 ) et un simple roulement de butée, des plus rustique.






Pas mal de jeux de latéral sur cette vis mère, voila le pourquoi de la faible précision du chariotage.

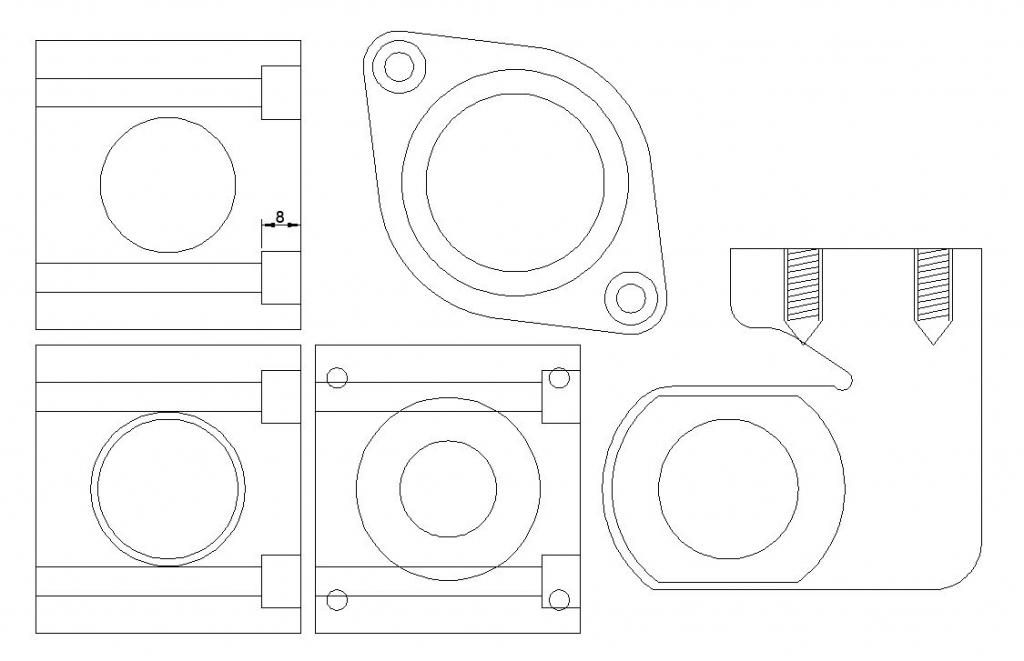

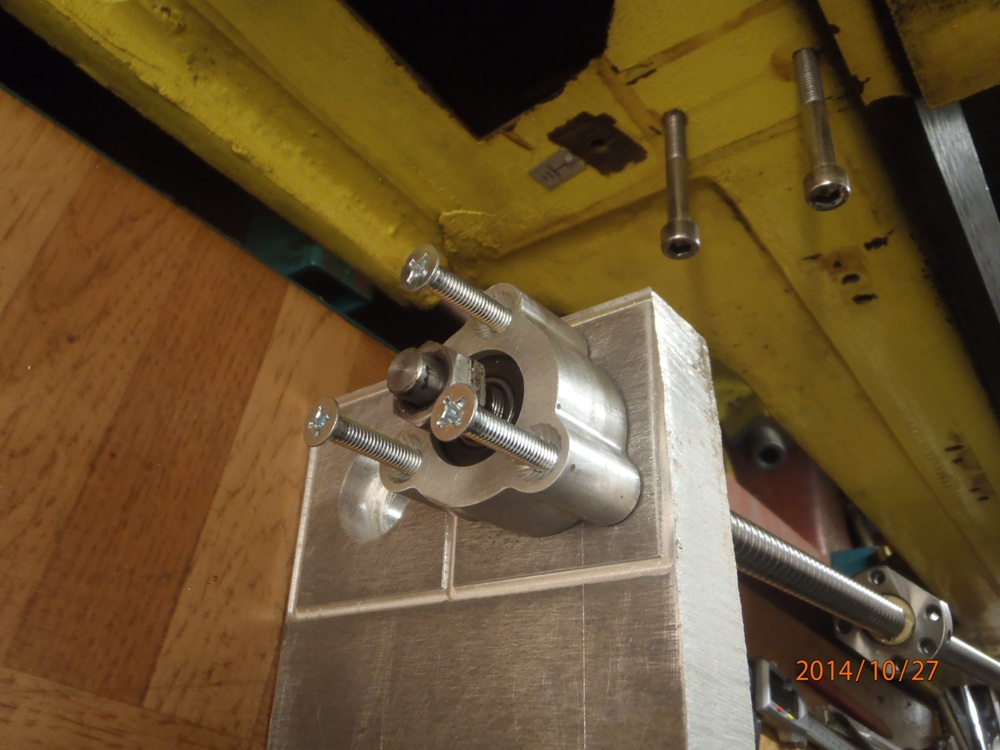

Coté libre, un simple palier en 'ABS', supporte la vis mère, il sera facile de placé un roulement pour maintenir la vis a billes de 16 Mm.

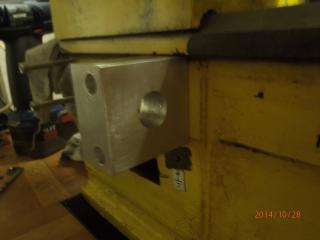

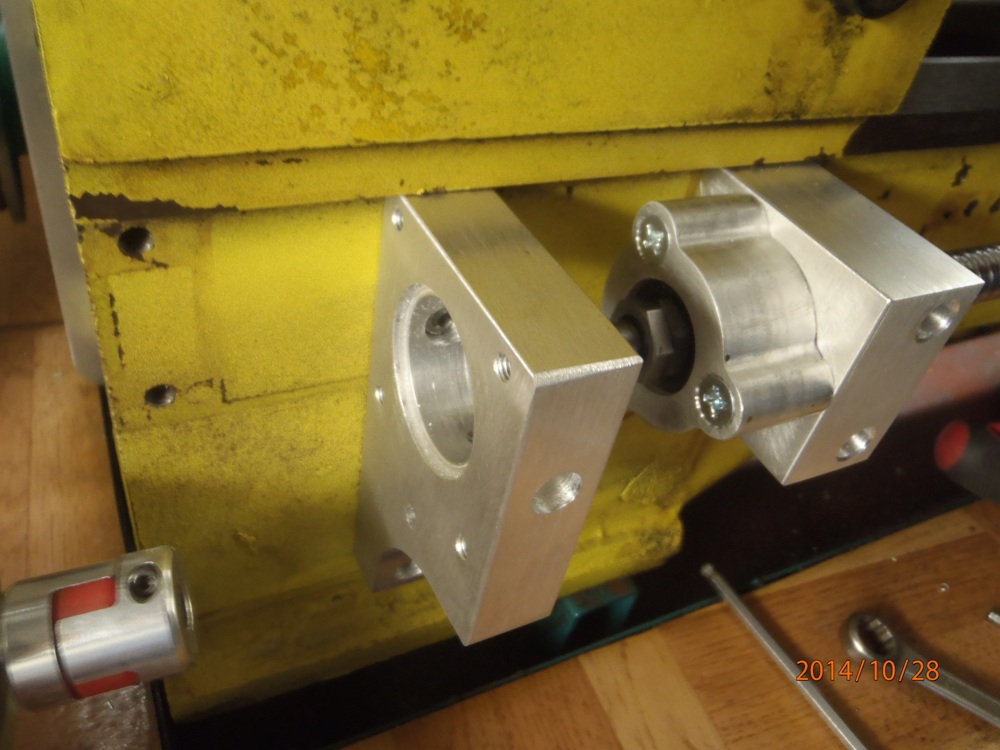

Coté moteur, juste la place de placer un support, représenté par le manche de bois, sur lequel viendra le palier butée déjà usiné.


A++, pour la suite, PapyKy.








- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Dernière édition par Admin : PapyKy le Jeu 23 Oct - 08:25 (2014); édité 1 fois
Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 875
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Mer 22 Oct - 19:08 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant

Bonne fin de semaine a tous.

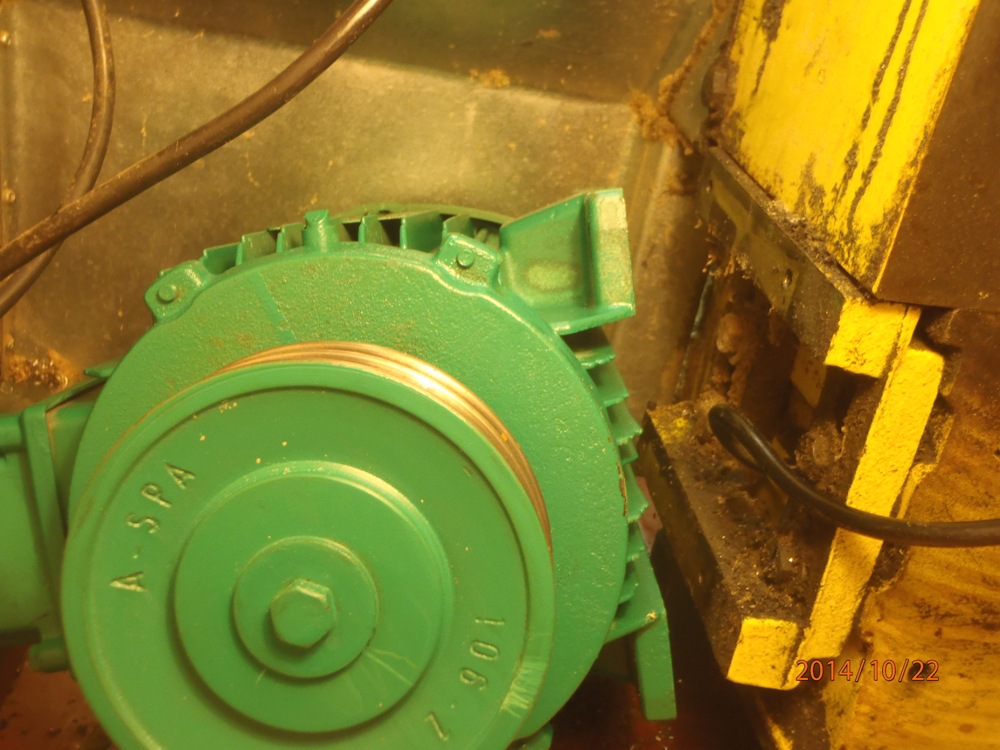

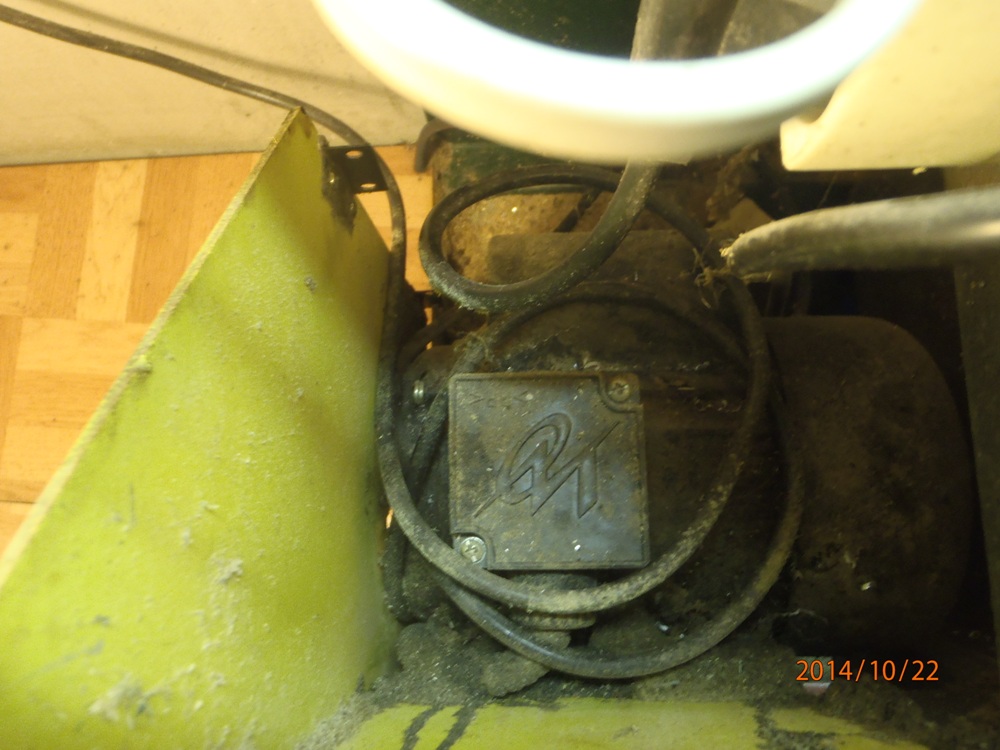

Et le moteur dans tout cela ??.



Quatre vis de M6, dont une qui
 son monde, mais cela reste du possible, les autres
.

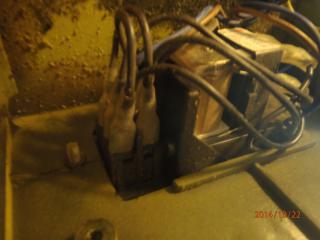

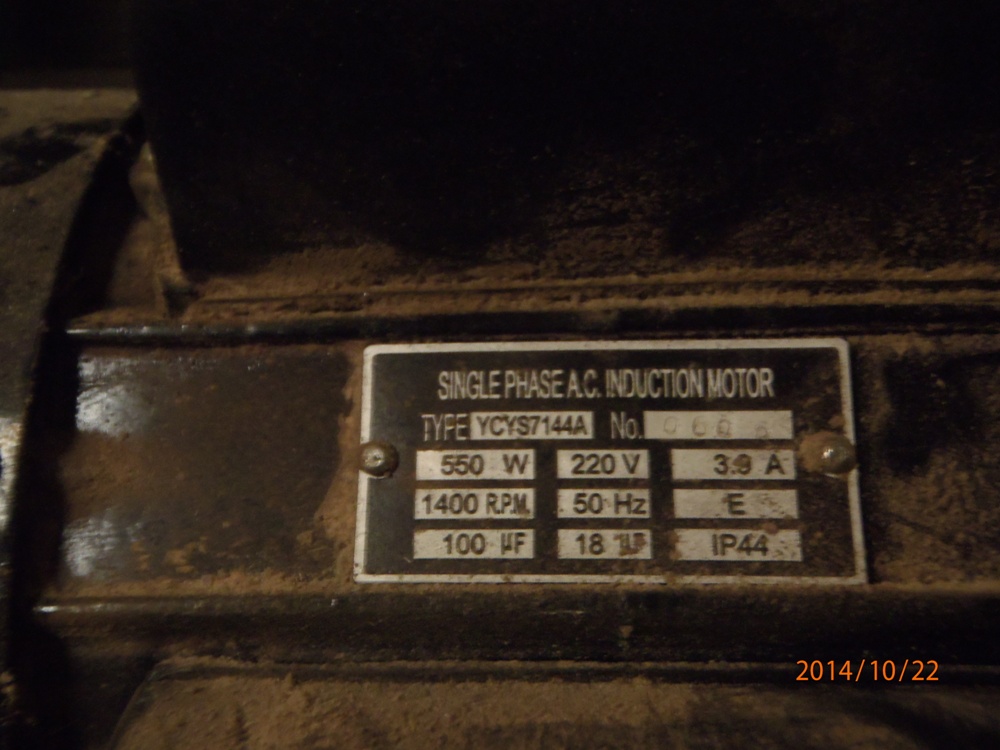

Bornier moteur a quatre fil plus terre, deux condensateurs, la  Embarassed , quoi !!!.

Puissance de 550 W 1400 tours, rien que du tout simple, enfin un 3/4 de chevaux quand même, mais trop faible pour tourné a grande vitesse, démarrage impossible a froid.

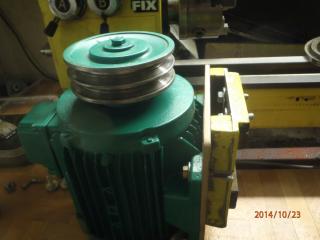

Présentation sont faite, 1500 contre 550 mais l'accord est facile, restera a faire une tôle de transfère des trous de fixations, cela sera bien plus puissant et variable en vitesses.

Donc cette boite a vitesses pour prendre du repos, a moins que, on ne sais jamais.



Mais chaque jour suffit sa peine, donc ce sera pour un autre jour, PapyKy.


- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Dernière édition par Admin : PapyKy le Sam 22 Nov - 21:52 (2014); édité 3 fois
Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 875
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Jeu 23 Oct - 12:18 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant

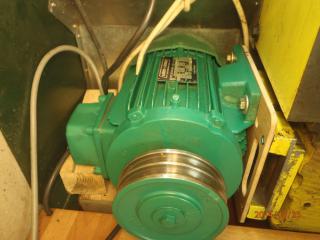

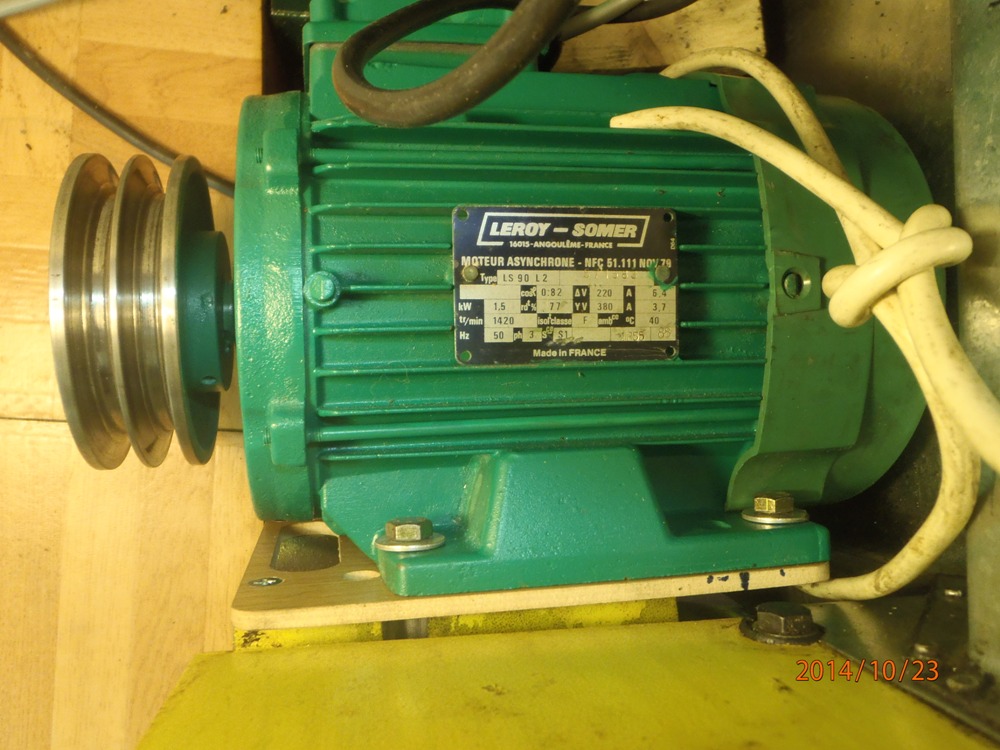

La suite le moteur.

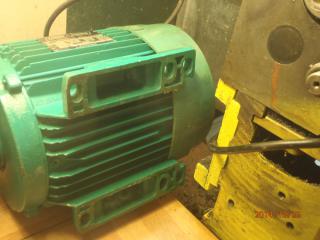

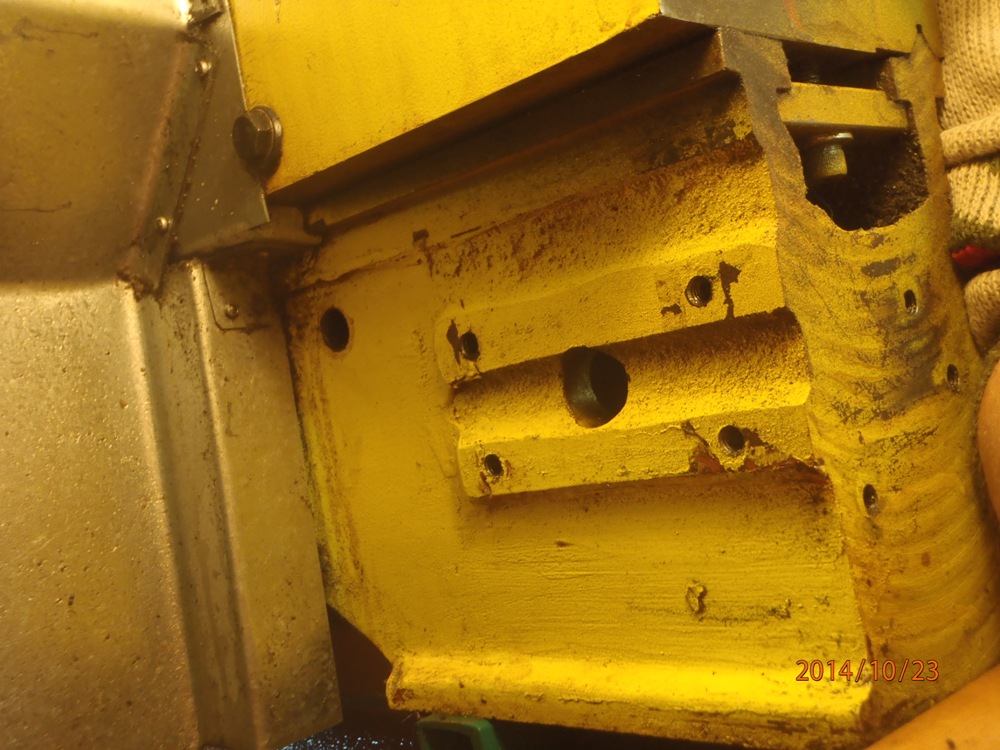

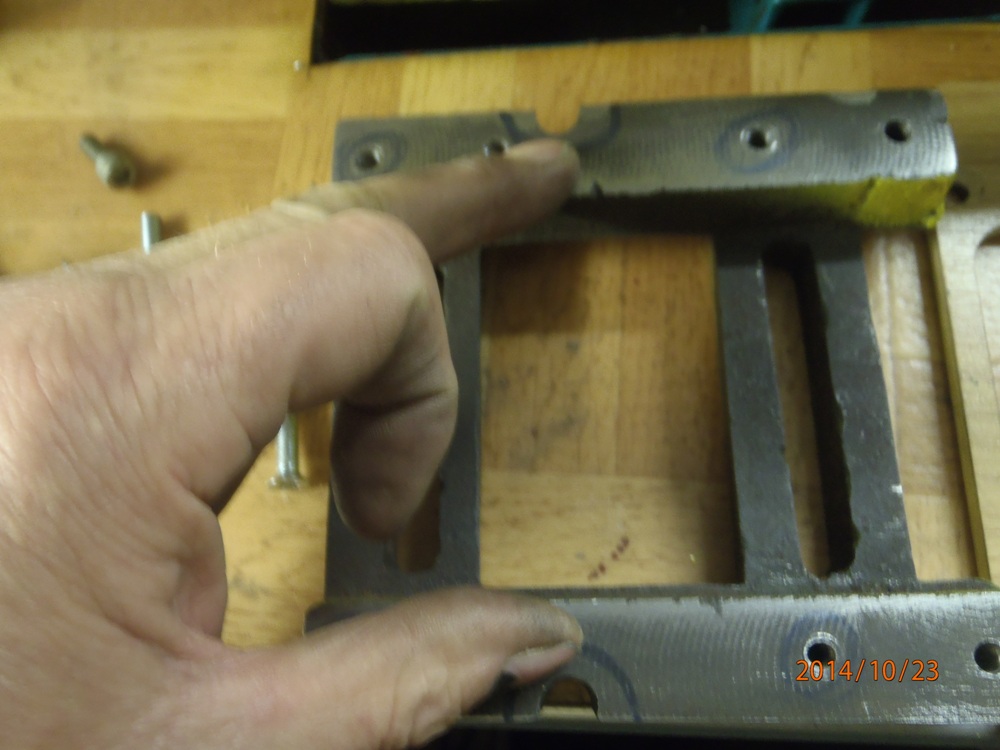

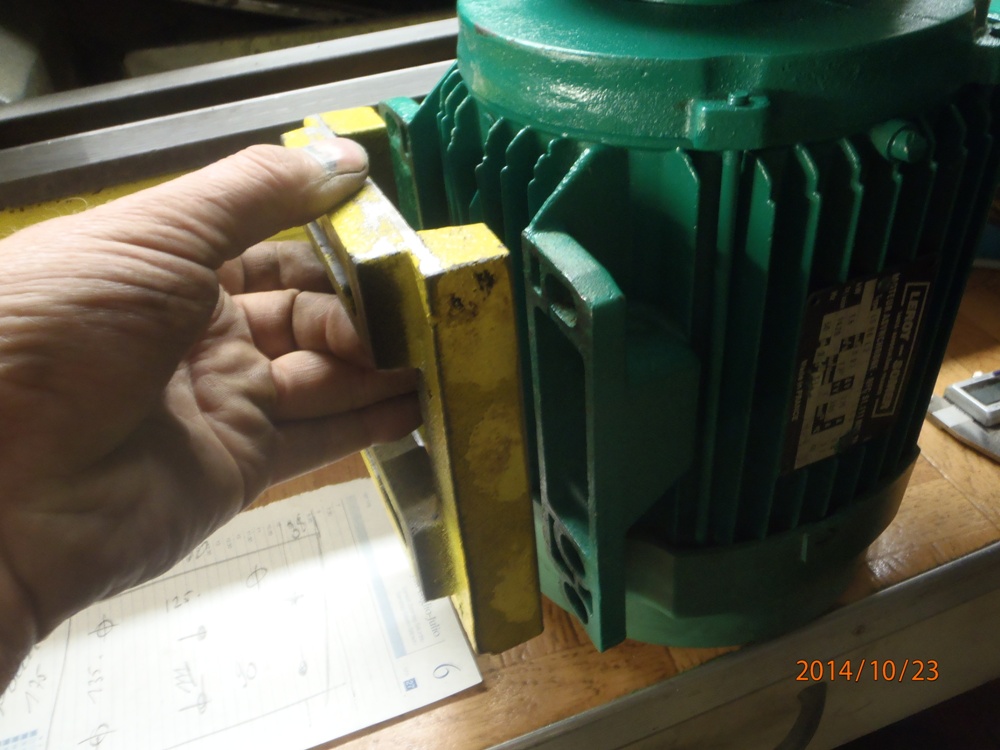

Eh oui ce moteur est nettement plus gros et sa fixation est différente.

Donc il suffit de placé une tôle intercalaire, et reprise des cotes des trous de fixation des deux moteur.

Reste a dessiné tout cela pour l'usinage sur "UneKa-CNC", eh oui pour la facilité et l' ajustement.

Et voir l’encombrement de la grandeur max.


Donc le dessin va être vite fait, PapyKy.




- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Dernière édition par Admin : PapyKy le Sam 15 Nov - 11:46 (2014); édité 1 fois
Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 875
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Jeu 23 Oct - 13:46 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant

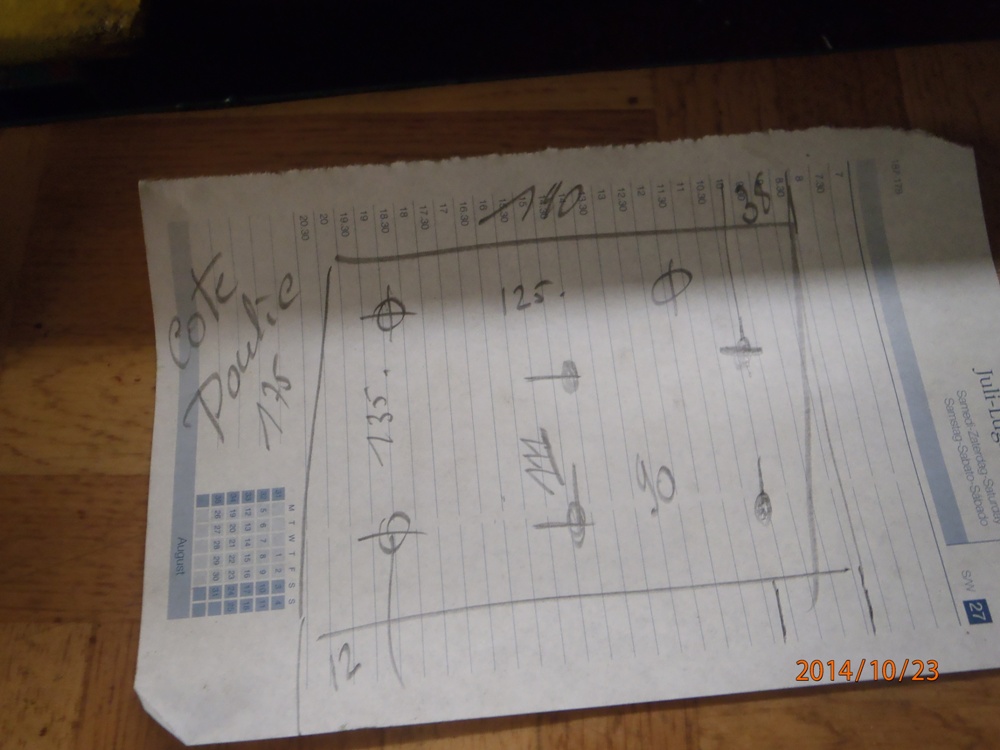

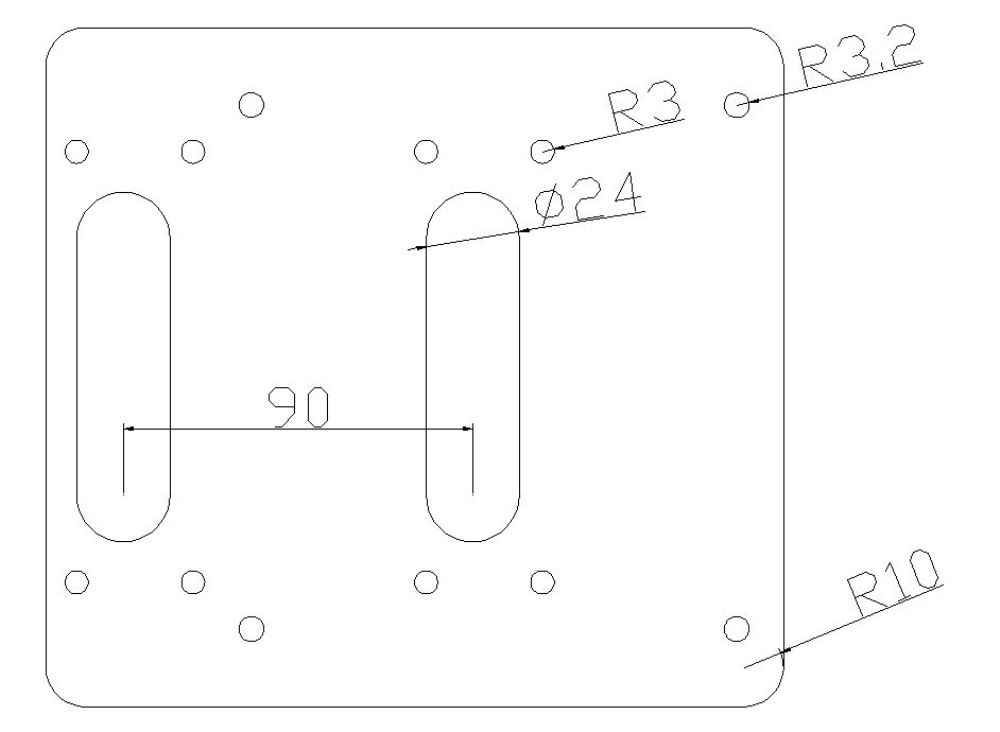

Petit dessin ce midi.


.

Reste a déterminé l'épaisseur et dans quel matière l'usiné.

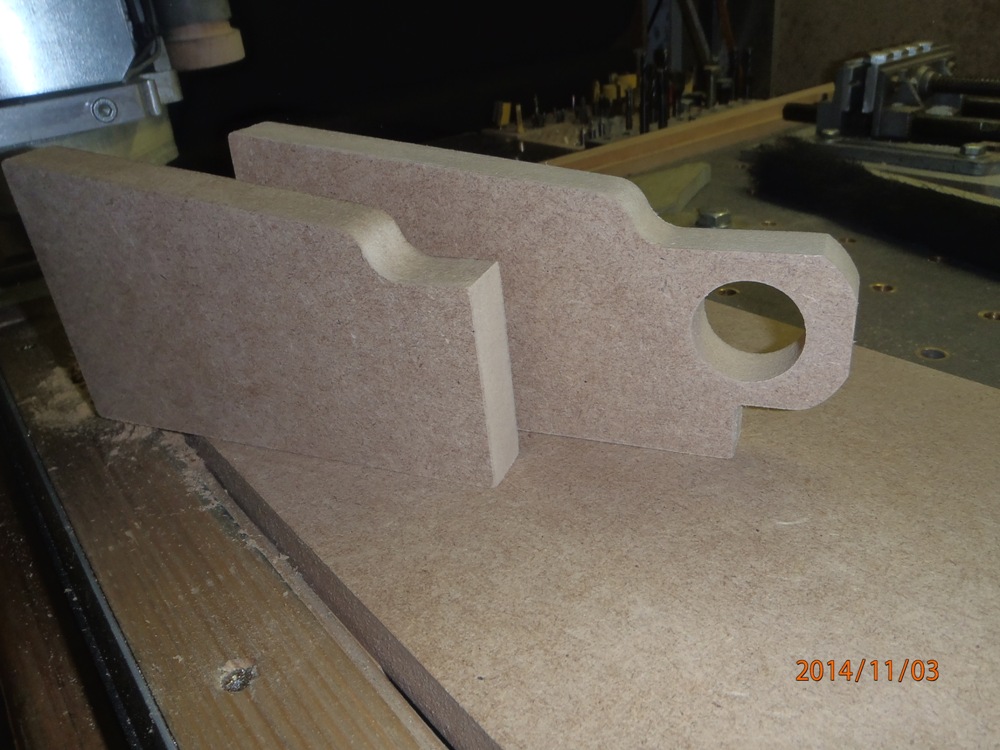

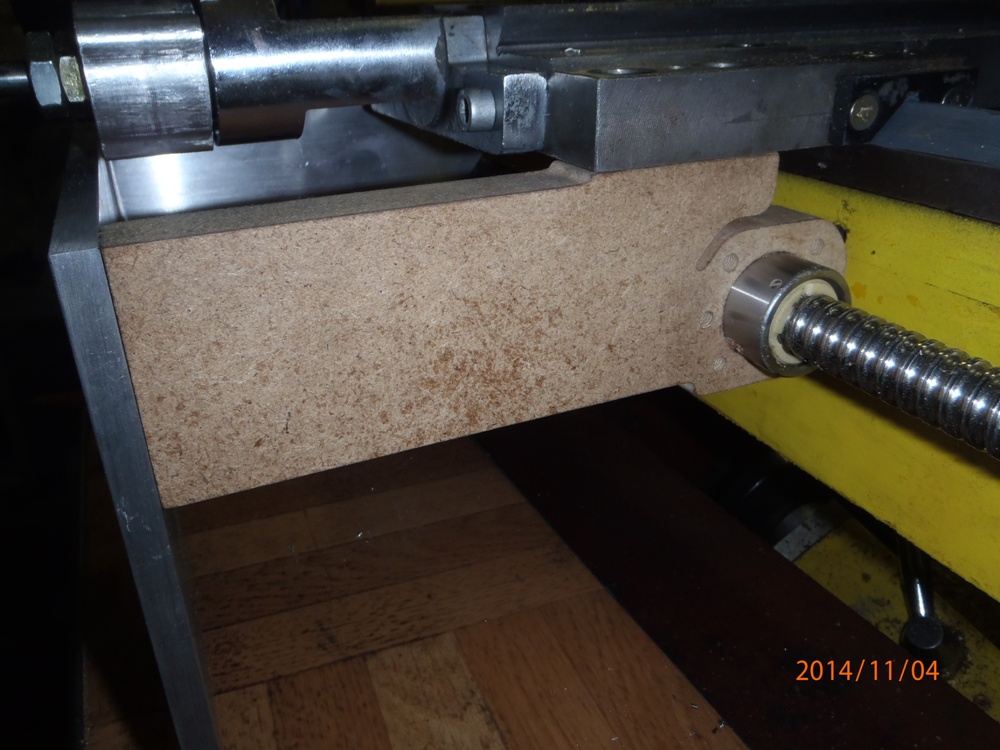

On va toujour faire un essais avec un MDF, pour tester le placement sur le banc du tour.


A plus pour la suite de l'aventure, PapyKy.


- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Dernière édition par Admin : PapyKy le Sam 25 Oct - 08:44 (2014); édité 1 fois
Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 875
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Jeu 23 Oct - 23:13 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant

La suite.

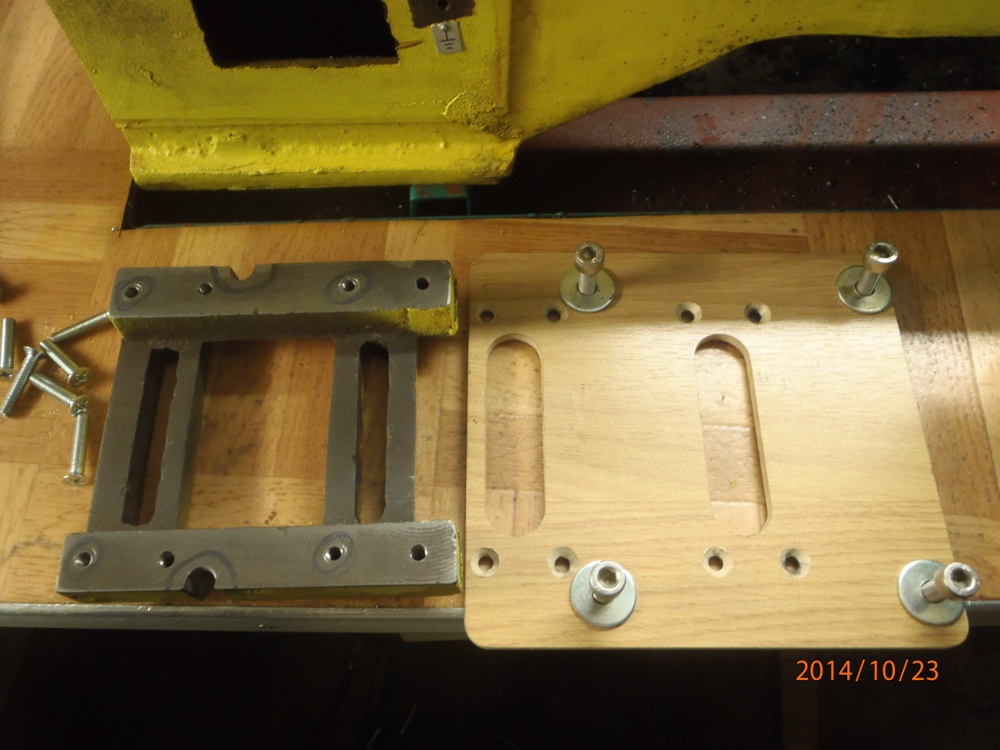

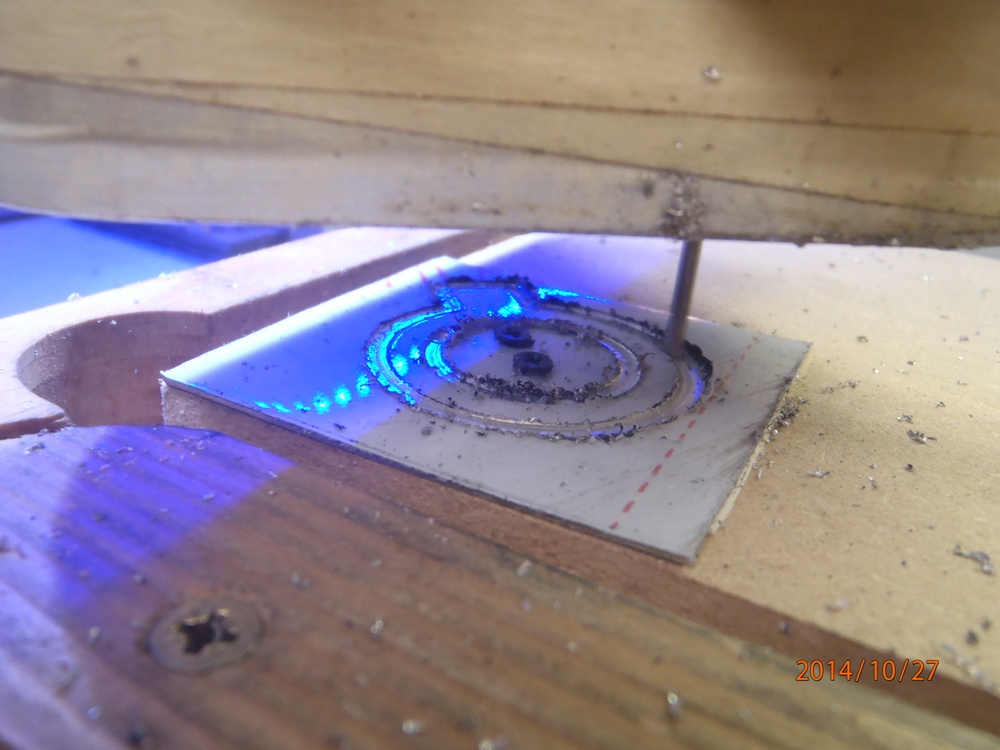

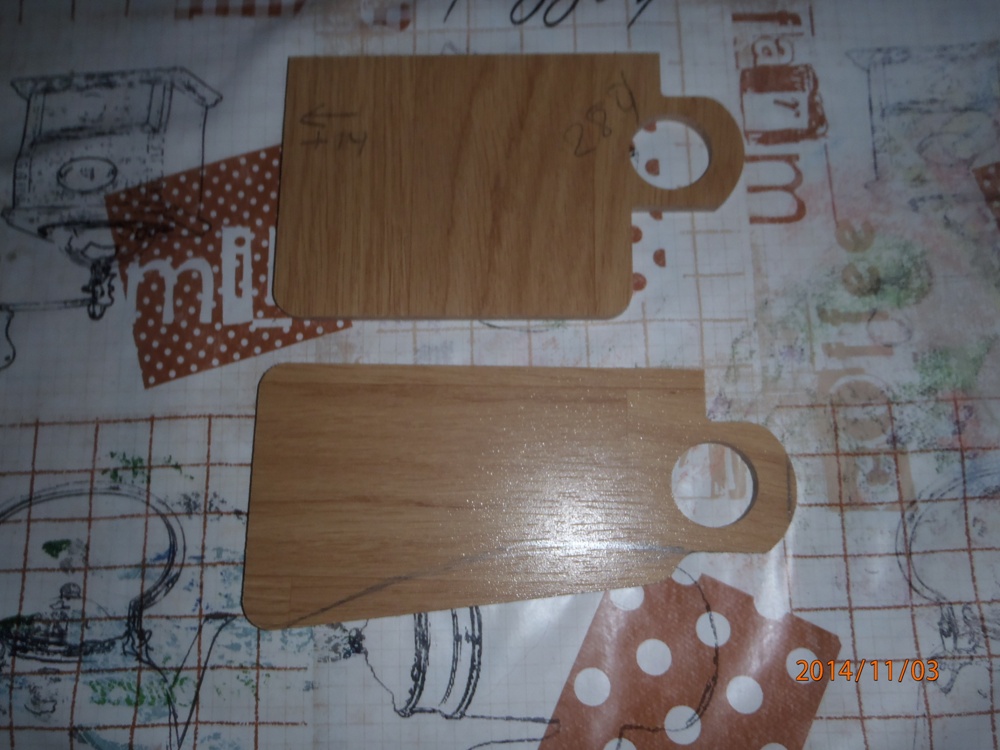

L'usinage c'est fait sans probleme, Mais...... modification des cotes.





Erreur de ma part. Eh oui c'est bien pour cela que je l'ai fait en MDF.





Des trous sont manquant et pas au bon diamètres, car 4 supplémentaires sont ajouté pour la fixation.





Et d'autre sont trop grand (fixation moteur en 8 Mm) mais qui doive être taraudé en M8, donc trous de 6.4 au lieu de 8 Mm.

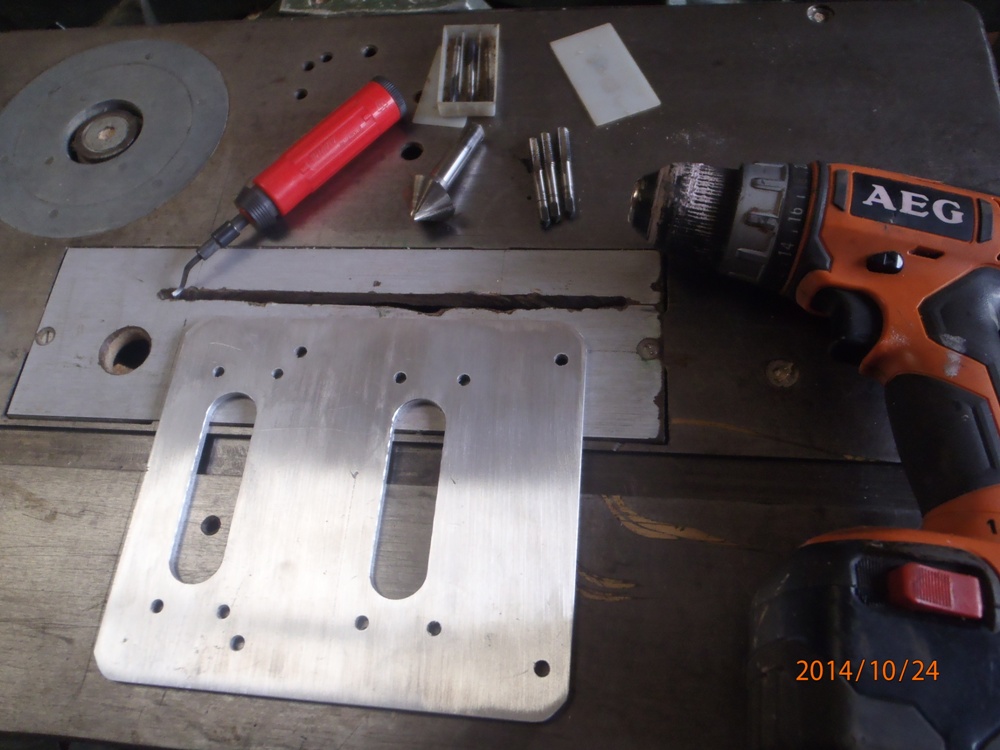

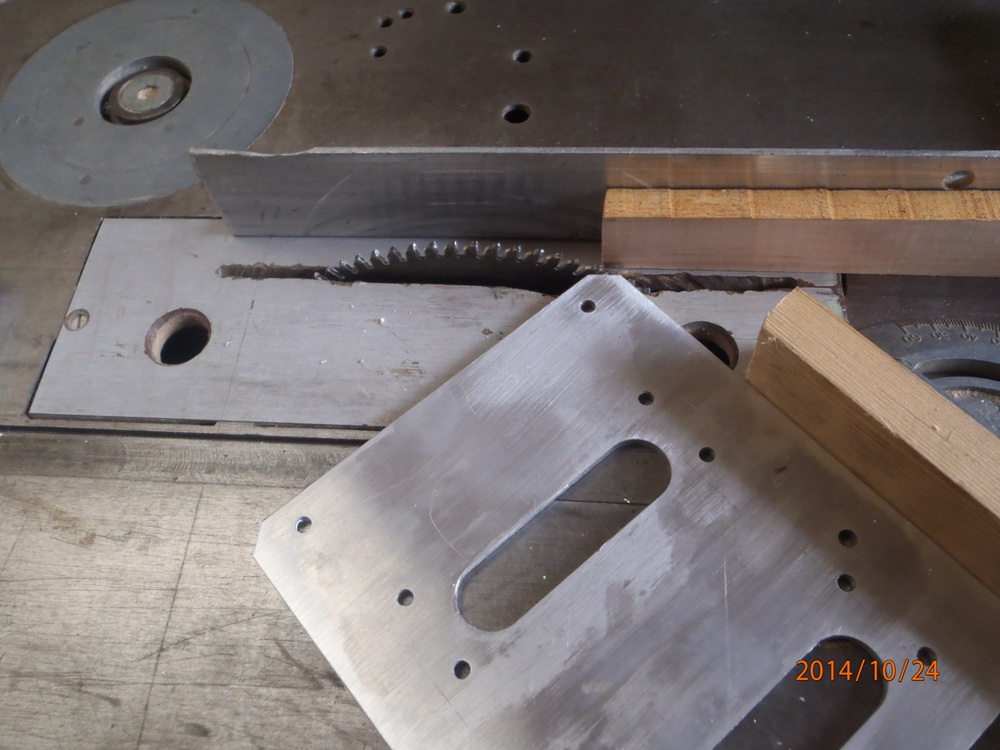

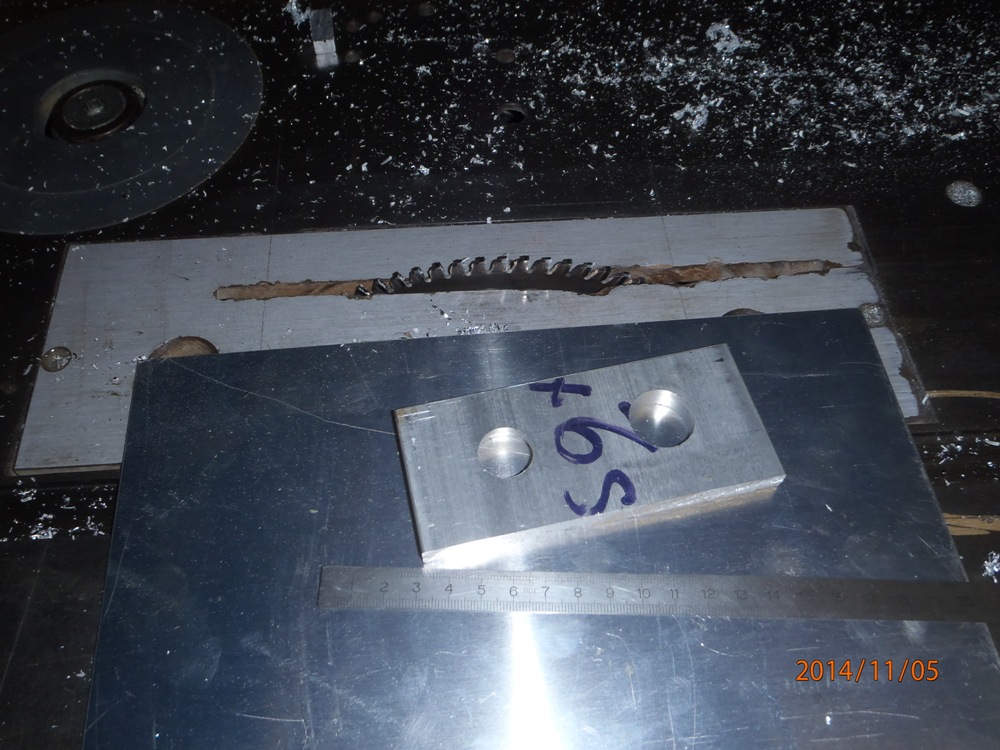

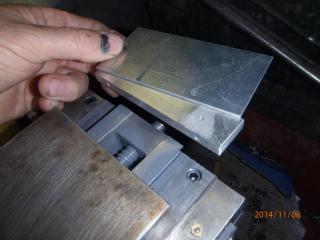

La voila cette fais c'est bon, on pourra l'usiné en aluminium.

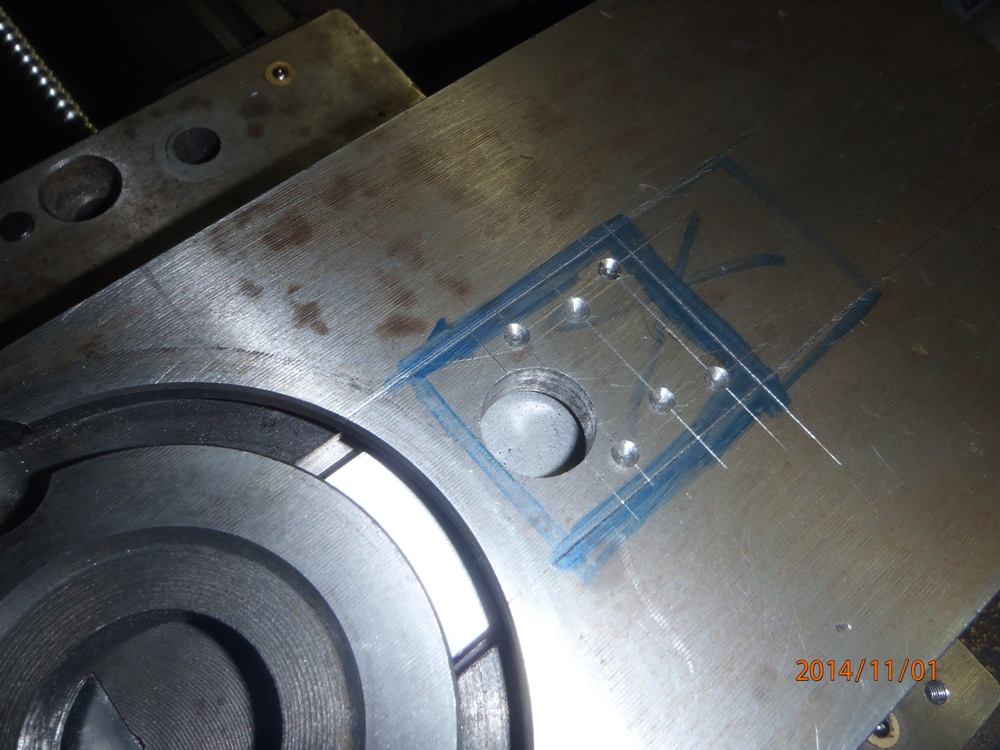

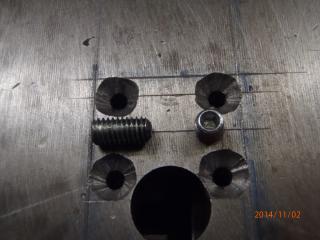

Les 8 trous de M6 sont fraisé pour maintenir cette tôle sur le support réglable en hauteur.







Les 4 trous pour les vis de fixation moteur sur cette futur tôle son taraudé en M8, et un passage est découpé dans le support pour laissé passé les vis M8.





Ces encoches ont été forée et puis un coup de lime pour terminé l'évidement.

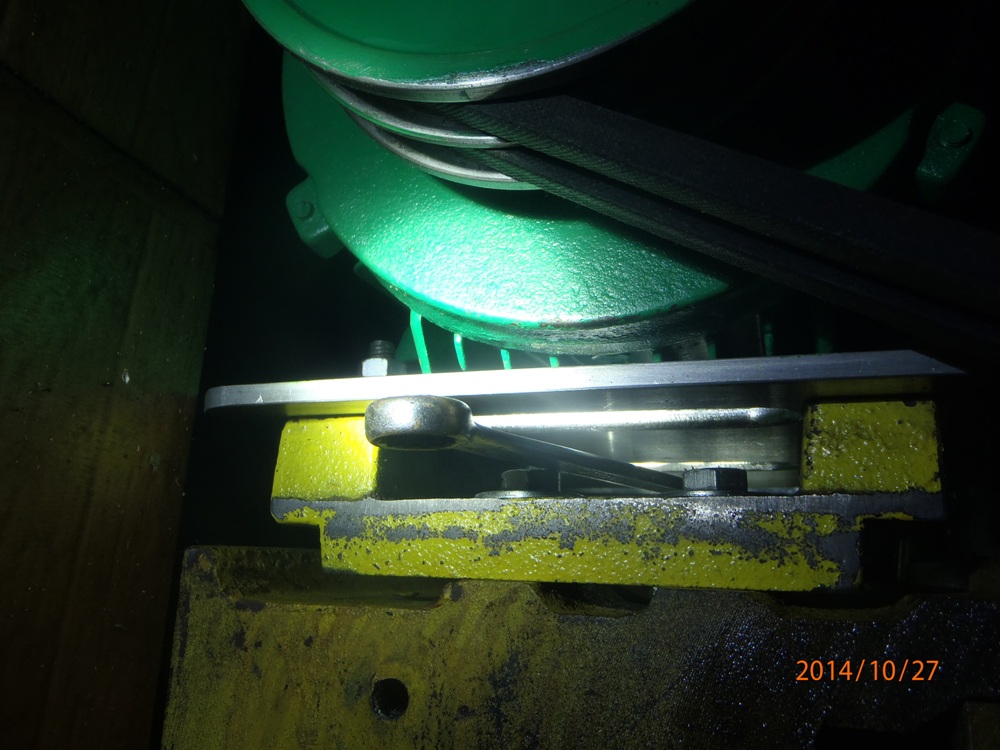

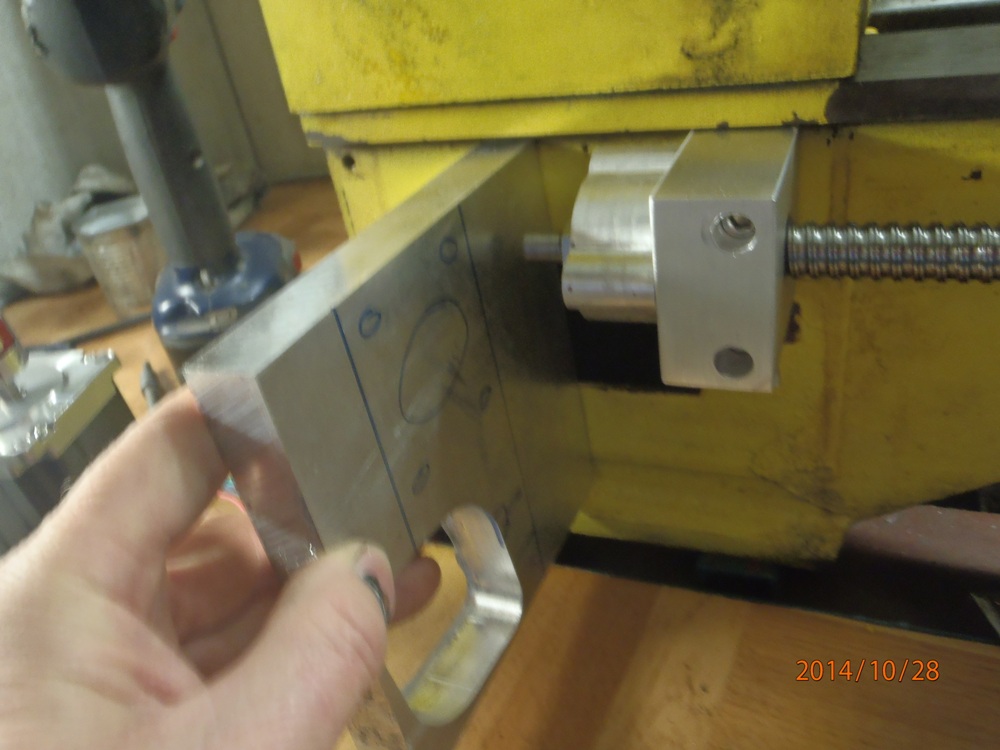

Sera plus compliquer pour sont placement sur le bâti du tour, car il faudra placer le support et la tôle en premier, et puis la fixation du moteur.






L'emplacement est juste, et pas facile a mettre en place sans ce bout de câble qui me sert de sangle pour le maintenir, ce moteur fait plus de 18 Kg.




A plus pour la transmission des courroies, PapyKy.

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Dernière édition par Admin : PapyKy le Sam 25 Oct - 08:45 (2014); édité 6 fois
Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 875
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Jeu 23 Oct - 23:41 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant

La suite de l'aventure.


Merci au visiteur de ce forum.

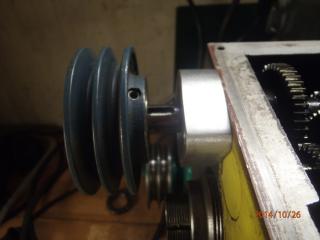

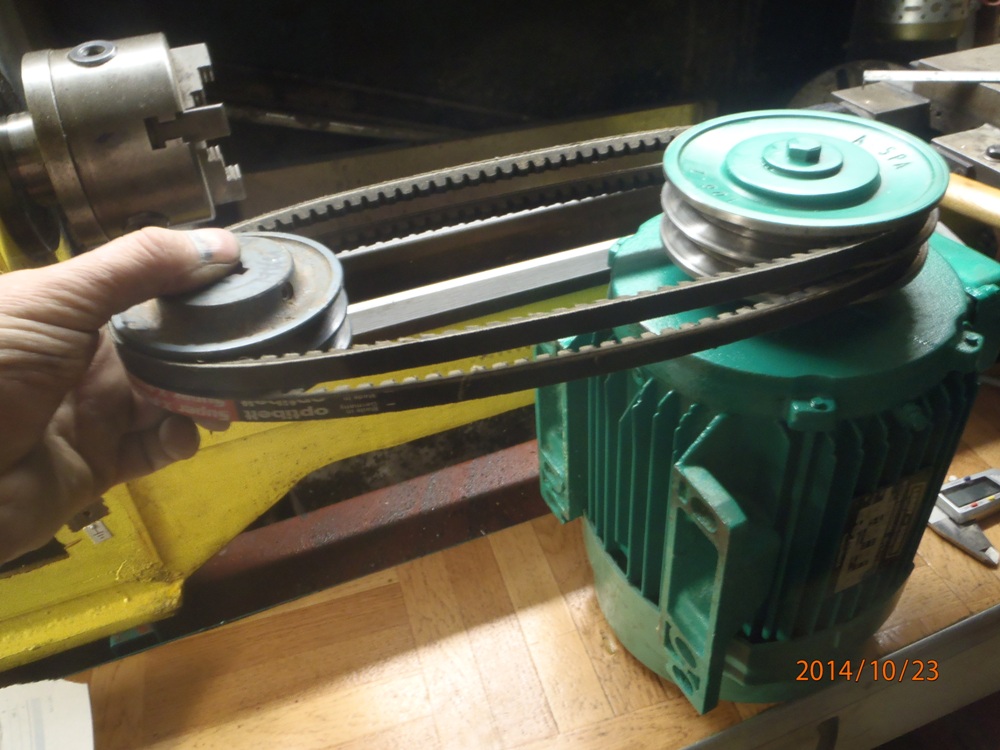

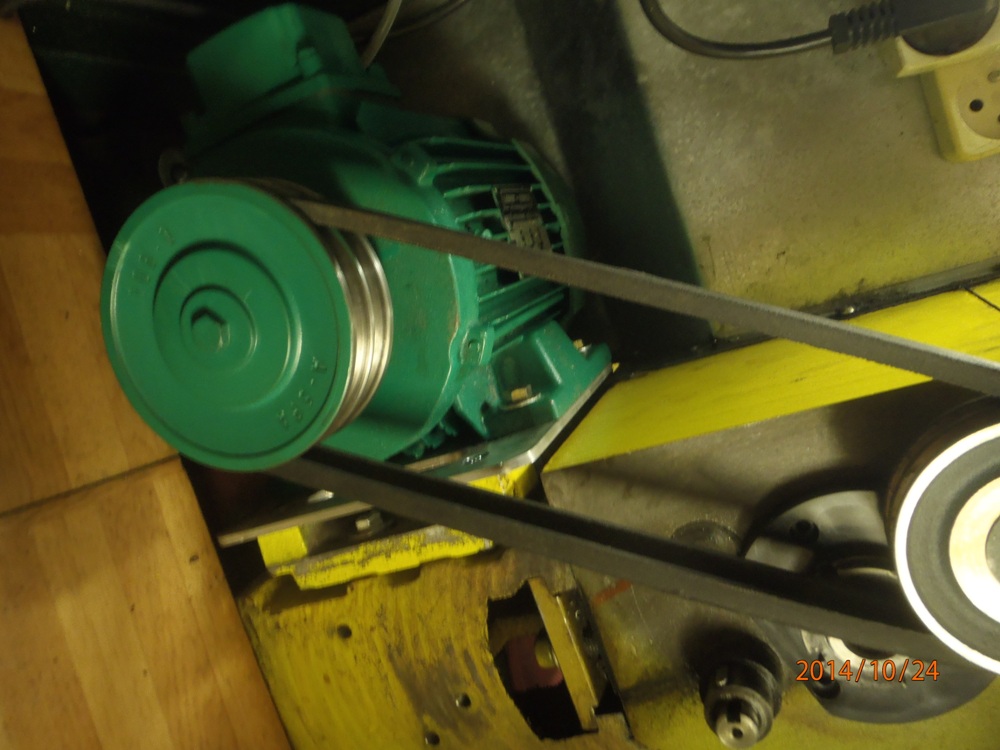

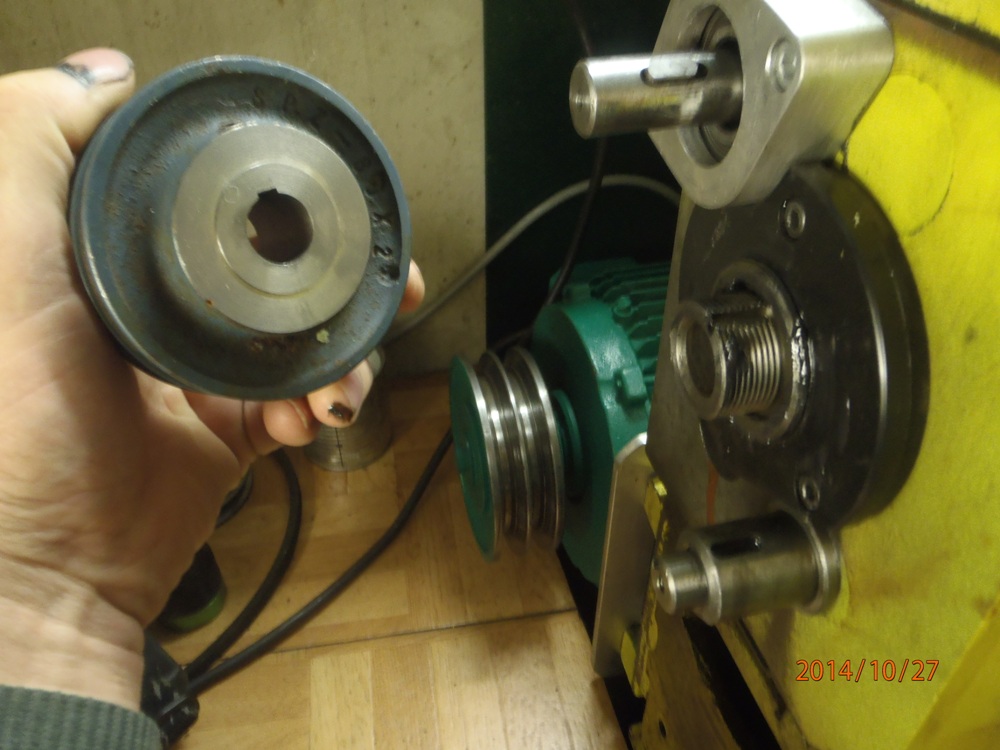

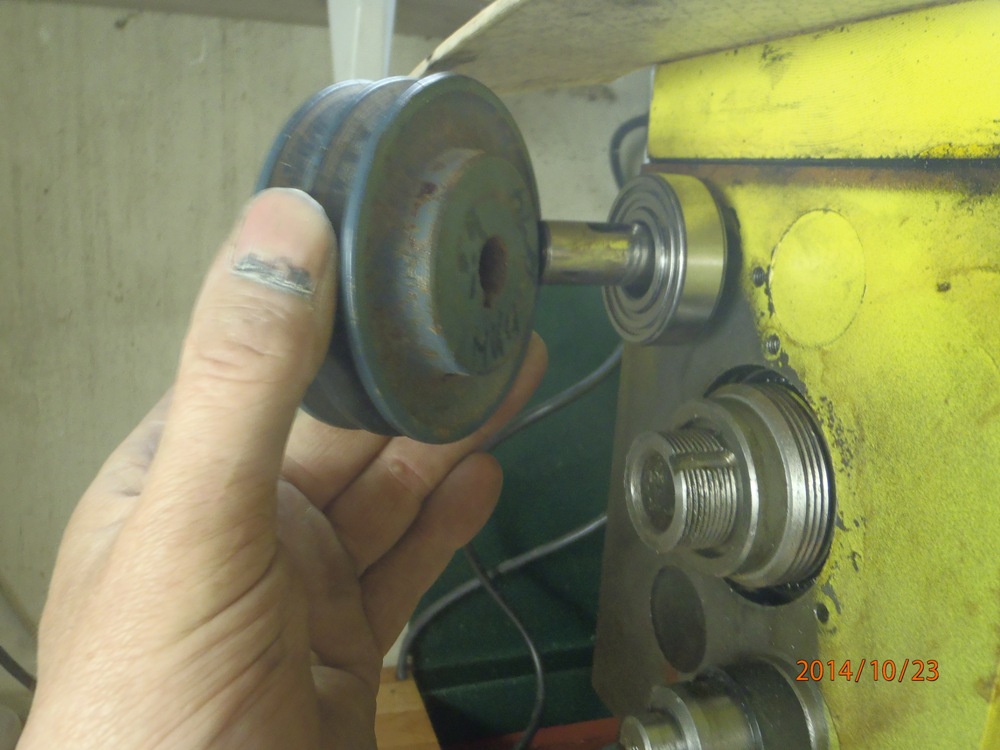

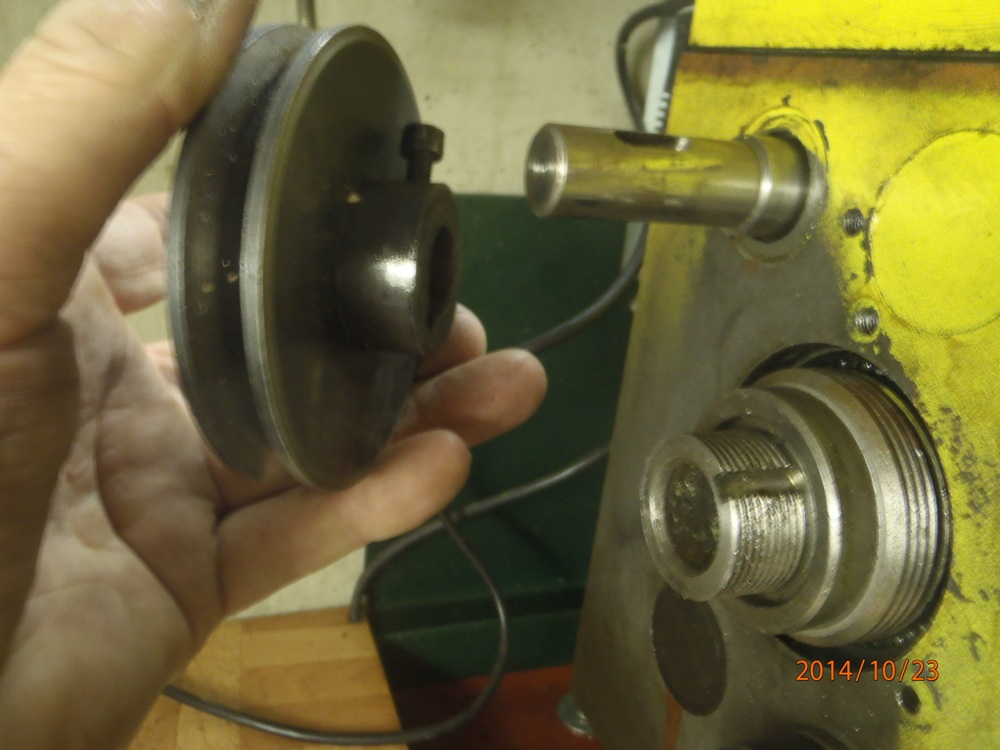

Voila la poulie que je retire, une seul courroie pour un moteur de 550 W (3/4 Ch) est largement suffisant, Mais.....





Pour 1500 W (2 Ch) deux courroies sont plus qu'indispensable, et un roulement supplémentaire sera placé derrière cette poulie, avec la création du palier pour ce roulement.





Mais cette poulie est du bon diamètre, mais pas sont alésage qui est de 16 Mm et qui doit être usinée de 17 Mm.


Et en plus pas de tour pour le faire, EH oui il est démonté, alors comme faire, oui allez chez sont fils Marc pour le faire,
à lui, pour l'avoir fait.

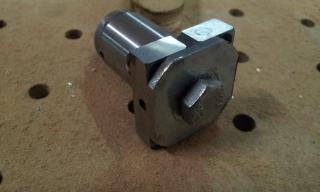

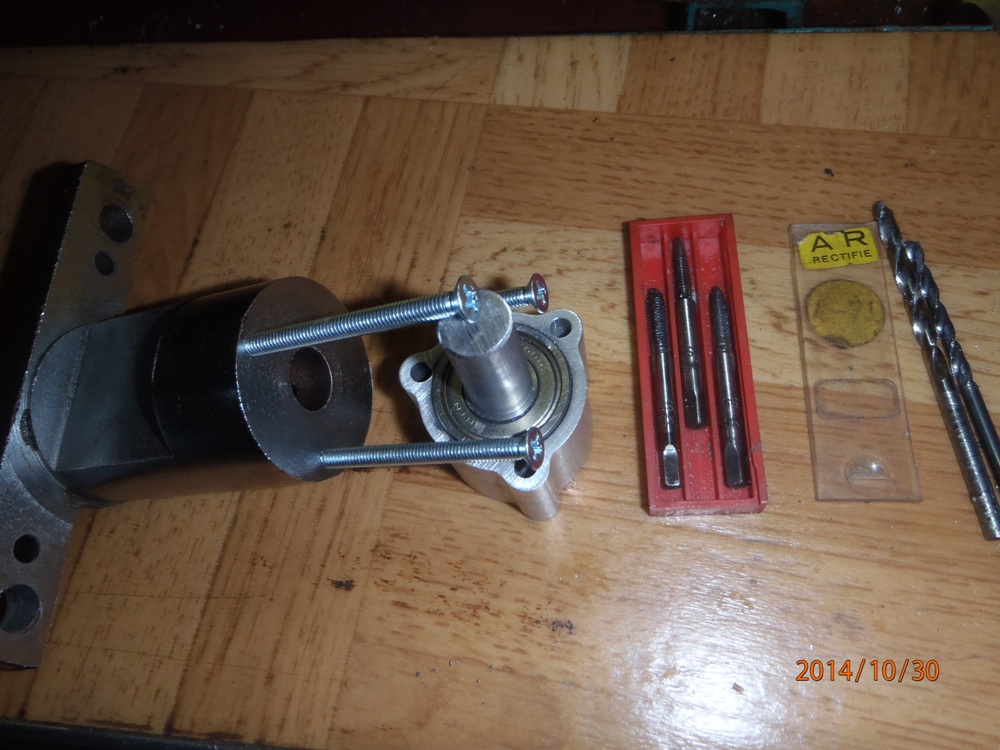

Reste un petit roulement a placé avant la poulie sur la boite a vitesses, pour amélioré sont maintien axial.




A ++, PapyKy.

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 875
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Ven 24 Oct - 02:04 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant

Salut a tout les visiteur.


Ce forum est accessible a tout ceux pour qui le bricolage et la CNC sont leurs Hobby.


Il est gratuit, il suffi de ce présenté, et de participé après que votre profil sois validé.


La suite est le démontage de la crémaillère qui n'aura plus d'utilité en CNC.





Qui sera construite non pas avec une roulette-, mais bien deux pour les deux axes, avec des vitesses d'avance de 0.01 - 0.1 - 1 Mm.





Ce tour bon marché a pas mal de problème avec les vis a pas carré, trop de jeux.





Cette crémaillère est démontée, mais pas facile car les vis sont très mal placée.





Voila, c'est fait, trois bout en fin de compte, et une tôle de protection sont enlevée.


Pour laissé place a une nouvelle vis a billes en 16 Mm sur une longueur de 900 Mm et l'autre va être montée dans le chariot pour le déplacement de la tourelle.


 a tout les visiteurs, PapyKy.


- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 875
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Ven 24 Oct - 12:56 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant

Suite du démontage du trainare.





La partie inférieur qui contient le mécanisme de translation, ne serra plus utile.




Sale, non ??, il restera beaucoup de place pour placé le moteur de la vis a billes de 12 Mm pour la translation de la tourelle.



Un palier sera fait coté moteur (gauche) pour maintenir les roulements butée et un autre coté libre pour maintenir le simple roulement étanche et qui doit être libre.



Pas mal de boulot pour dessiné et "UneKa-CNC" va encore chauffé, PapyKy.




- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Dernière édition par Admin : PapyKy le Lun 27 Oct - 09:11 (2014); édité 4 fois
Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 875
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Ven 24 Oct - 23:03 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant

La suite.


L'usinage de la tôle d'aluminium, intercalaire moteur électrique.



Qui va remplacé cette intercalé en bois et qui va être usinée sur "UneKa-CNC".









Qui pourrais être découpée en même temps sur la CNC, mais cela na pas besoin d’être précis, donc découpe a la circulaire.









Les surfaces et chants de cette tôle sont passé sur bande abrasive pour en retiré les coups et autre aspérité.



Les coins sont recoupé pour évité les arrêtes trop dangereuse, au montage, car pas beaucoup de place au montage.

Les trous pour la fixation du moteur sont taraudé en M8.

Et les 8 trous pour sa fixation sur le support fonte sont fraisé car les tête des vis ne peuvent en surface de la tôle, car les pattes du moteur sont posée au dessus.

Le voila en place, et cela n'a pas été facile pour les vis de fixation du moteur électrique de 1500W, qui fait 17 Kg.

Le support d'origine en fonte a la fonction de réglage, en hauteur et tendres les courroies.


La poulies supérieur d'entrée dans la boite a vitesse, va encore être retirée pour le placement d'un roulement supplémentaire, du a la charge plus que doublée.


A plus pour la suite de cette modification en tour numérisé, PapyKy.


- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Dernière édition par Admin : PapyKy le Ven 31 Oct - 09:40 (2014); édité 1 fois
Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 875
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Sam 25 Oct - 19:07 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant

Ce samedi.


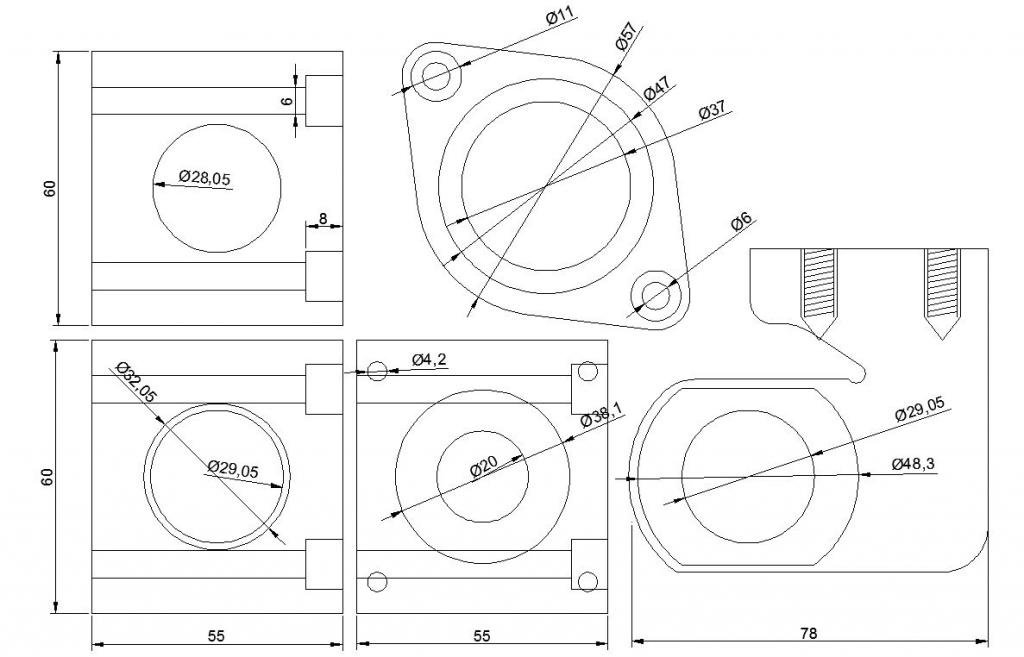

Je dessine les paliers de la vis mère.







1 : Palier de l'écrou de la vis a billes de 16 Mm.
2 : Palier du support du roulement butée.
3 : Palier du roulement vis a billes coté libre.

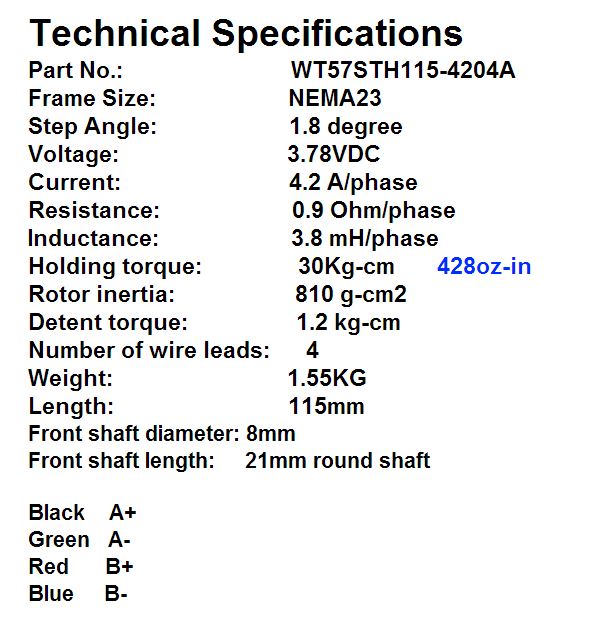

4 : Palier de la fixation du moteur Pas à Pas en Nema 23.
5 : Palier roulement d'entrée de puissance du carter de la boite a vitesses.


Ce dernier ne sera placer uniquement dans l'un des rapports, ce rapprochant le plus de la valeur 1/1.




Pour l'usinage je n'ai pas besoin des cotes, seulement un fichier avec l’extension DWG ou DXF,
pour que le logiciel de pros-processeur, pour crée un parcours d'outil en GCode, suivant la profondeur a usiné.





Donc placé les cotations sur un autre 'Layer' avant de sauvegarder le "plan paliers.DXF".


Reste a l'usinage des différente pièces dans de l'aluminium de 30 Mm.


Pour le capteur de la vitesse du mandrin, j'ai besoin de placé un repère sur l’arbre de broche, qui me donnera sa vitesse de rotation.
En sachant que le moteur est de 1.420 tours (théorique et qui devra être mesuré),
Et que le variateur de fréquence peut est réglé (par commande différée a partir du logiciel),
Entre quelques tours a plus de 8 fois sa vitesse initial, car le VFD peut monter la fréquence a 400 Hz, donc 1520 x 8 = 11.360 tours.


Mais de toute façon la vitesse recherché de Maxi 5.000 tours, donc plus/moins 200 Hz.


Pour cela, j'ai besoin de calculé le rapport des poulies des courroies entre moteur et entrée boite réducteur,
Les poulies mesurée on un diamètre sur courroie de 103 Mm sur moteur et 84 Mm sur réducteur, ce qui donne en 'règle de trois'.
1420/84*103 = 1.740 tours, les 5.000 tours rechercher : 5.000/1.740 = 2.83 x 50 = 144 Hz.




Petit ajout, le dessin pour le capteur, mais que mettre, magnétique ou autres ?????.







J'ai oublier quelques trous a taraudé en M5 sur les fixation de l'écrou de la vis a billes.








Ce sera pour demain, PapyKy.

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Dernière édition par Admin : PapyKy le Dim 9 Nov - 19:58 (2014); édité 1 fois
Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 875
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Dim 26 Oct - 20:30 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant

La suite.


L'usinage du palier d'arbre d'entrée de la boite a vitesses, qui ne sera plus qu'utilisée quand temps de réducteur.





Début de l'usinage d'un bout d'aluminium de 20 Mm d'épaisseur.





Reste pour le placement du roulement, usiné 0.1 plus petit, pour faire une passe de finition.



L'usinage de l'extérieur du palier.





Reste la passe de finition pour le placement du roulement de 47/20/14, ce qui était prévu pour un ajustement optimum du serrage.



Ici reprise du 0.1 Mm et du forçage pour ajuster le serrage de précontrainte du roulement.







Graissage avec de la graisse au Mos2 et sont placement dans le palier.





Le placement sur l'arbre et reste a foré et taraudé en M6, dans la fonte du réducteur.



Restera a ajusté la flasque retient d'huile du réducteur, a remettre l'écrous KM du réglage de la broche.








Ajusté la cale, qui est 0.8 Mm trop épaisse pour le placement de la nouvelle poulie double en fonte.


A bientôt pour la finalisation du placement du nouveaux moteur, PapyKy.




- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 875
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Lun 27 Oct - 13:57 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant

Fin du montage des courroies.

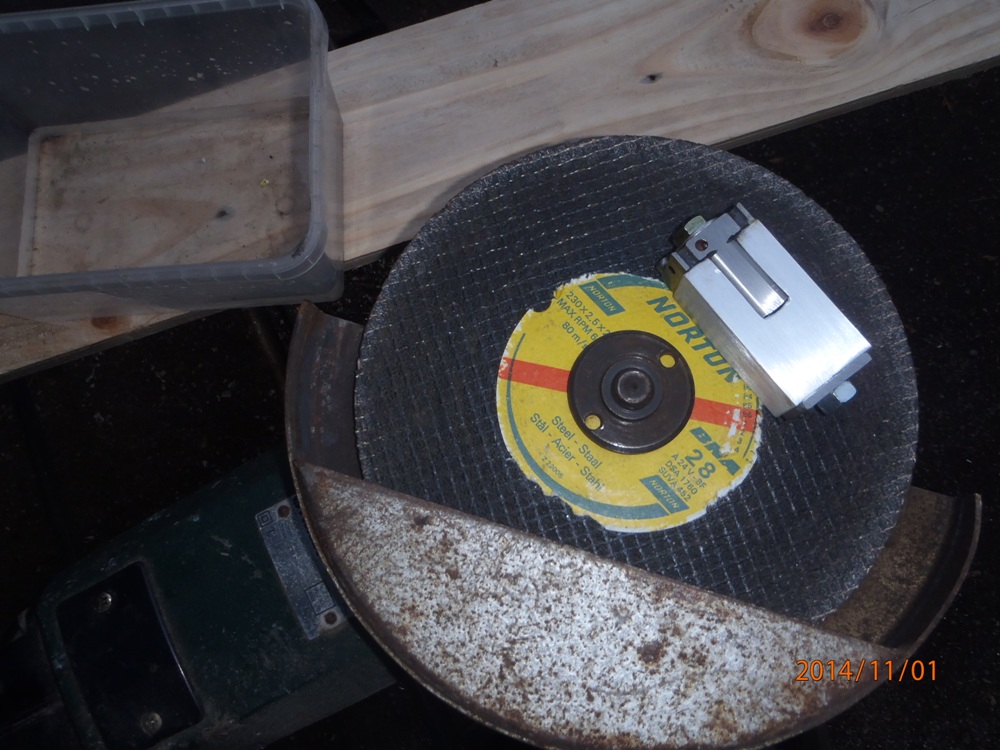

Un coup de meule sur la cale pour la réduire de 0.8 de sa hauteur, ce monte sans problème.

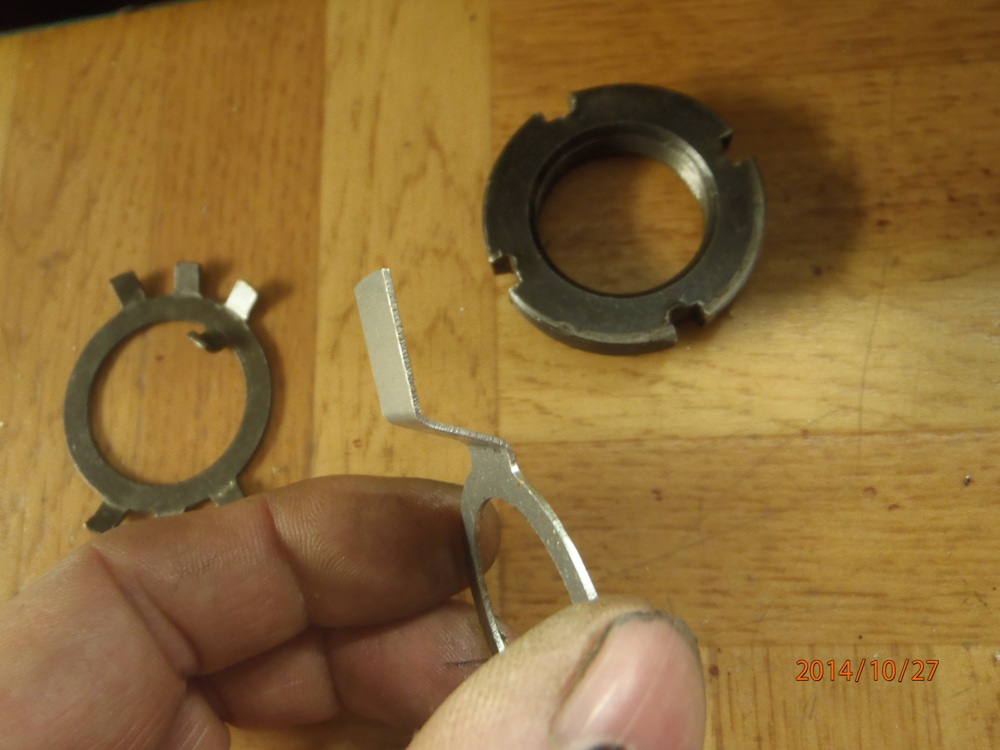

Usinage d'une rondelle avec un ergot pour le capteur de vitesse, mais malheureusement trop court, donc ......










Grande différence de longueur car devra être pliée en Z pour passé entre palier et poulie.





Pas facile a bien plié cette petite tôle qui passera dans a peine plus d'un 0.001 mètre (1 Mm).






Restera a trouvé le capteur a diode LED, pour le compteur de rotation du mandrin du mini tour.






J'ai bien cru avoir difficile pour le serrage des vis (M8 clef de 13) du réglage de tension des courroies, mais tout simple quand, on possède la bonne clef.








Tout passe bien dans ce petit espace, reste a faire un support pour le capteur,
 le problème il n'est pas encore en ma possession.



A plus pour la suite, la vis a bille de la vis mère du chariot, PapyKy.


- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Dernière édition par Admin : PapyKy le Sam 15 Nov - 12:07 (2014); édité 5 fois
Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 875
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Lun 27 Oct - 21:38 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant

La suite de cette modification.



Et bien voila, c'est presque fini, quoi que.......





Ceci est la dernière passe pour la reprise du forçage (0.05 Mm), sur la pose du roulement.





.



Reste a ébavuré et parfaire les faces.

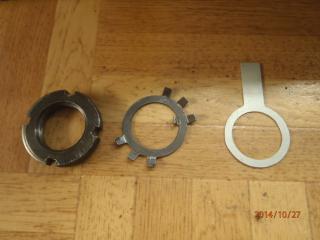

Un plateaux de serrage du roulement sera placé sur l'une de face du roulement coté libre.





Coté roulement butée, reste a pré-foré pour pointé le trou qui seront taraudé a M6.





A plus pour ......, PapyKy.


- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 875
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Mar 28 Oct - 13:48 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant

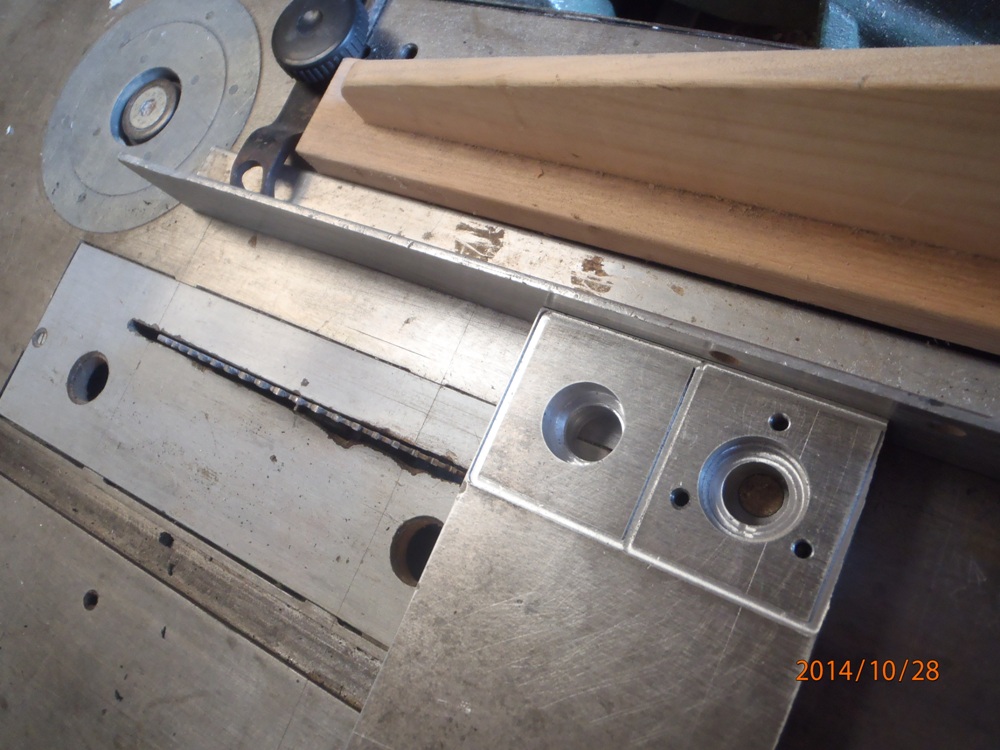

La suite, la découpe des paliers.





Mais comme des trous du bloc des roulements butée, sont fait pas difficile de les reporté, foré et taraudé en automatique.



Beaucoup plus facile a réalisé, et bien sur d’être bien verticale.

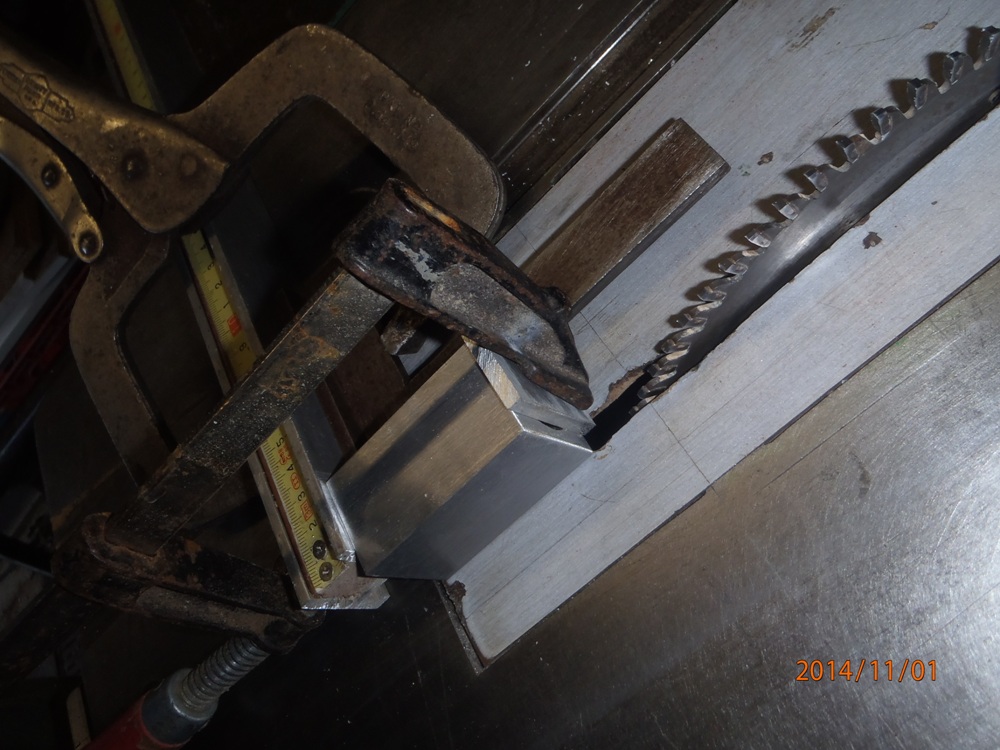

Reste a découpe a réalisé a la circulaire, Mais ce sujet est traité dans un fil dédier a la découpe de l'aluminium.





Apres un surfaçage au ruban abrasif et cela est parfait comme présentation.





Les trous des vis sont foré large (7 pour des vis de 6 Mm) pour permettre le placement bien perpendiculaire au banc de la machine.







Sur ces deux photos, un chambrage est fait pour placé des vis Allen de 6 Mm plus courte, (50 Mm quand même).


A bientot pour la ....., PapyKy.


- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 875
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Mar 28 Oct - 16:18 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant

Salut a tout les visiteurs.




Eh oui beaucoup de hobby's sont de visite, mais aussi des membres qui ne ce manifeste pas
a tous.

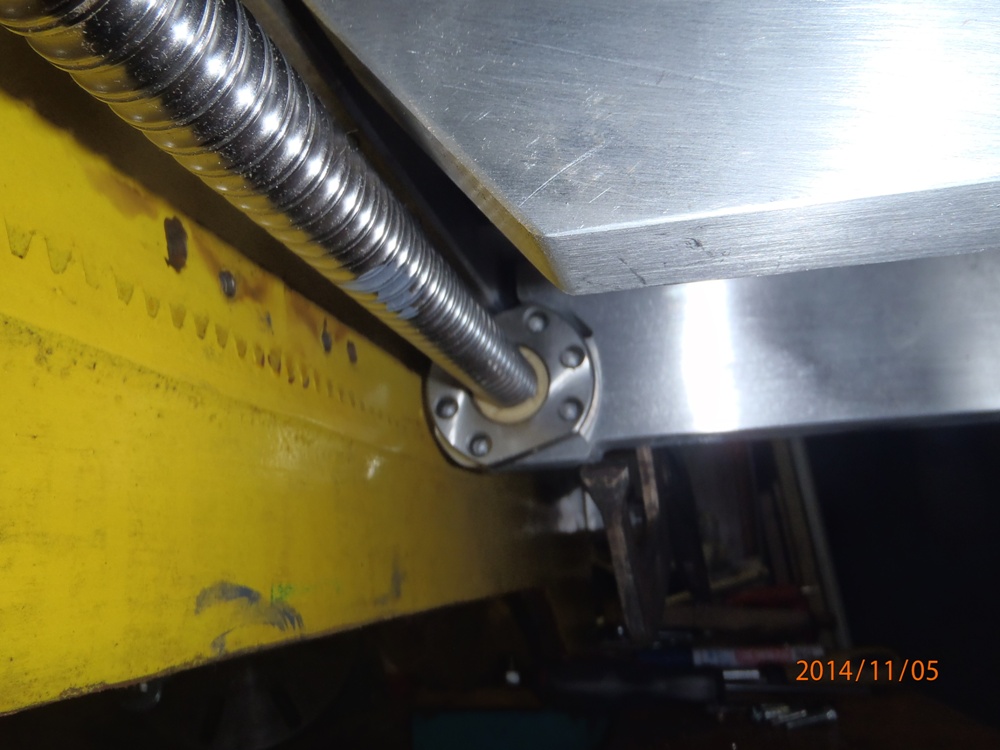

La vis a billes de 16 x 900 Mm est placée pour les premiers test, c'est bon juste la bonne longueur pour réutilisé les trous déjà présent.

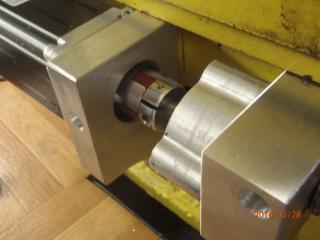

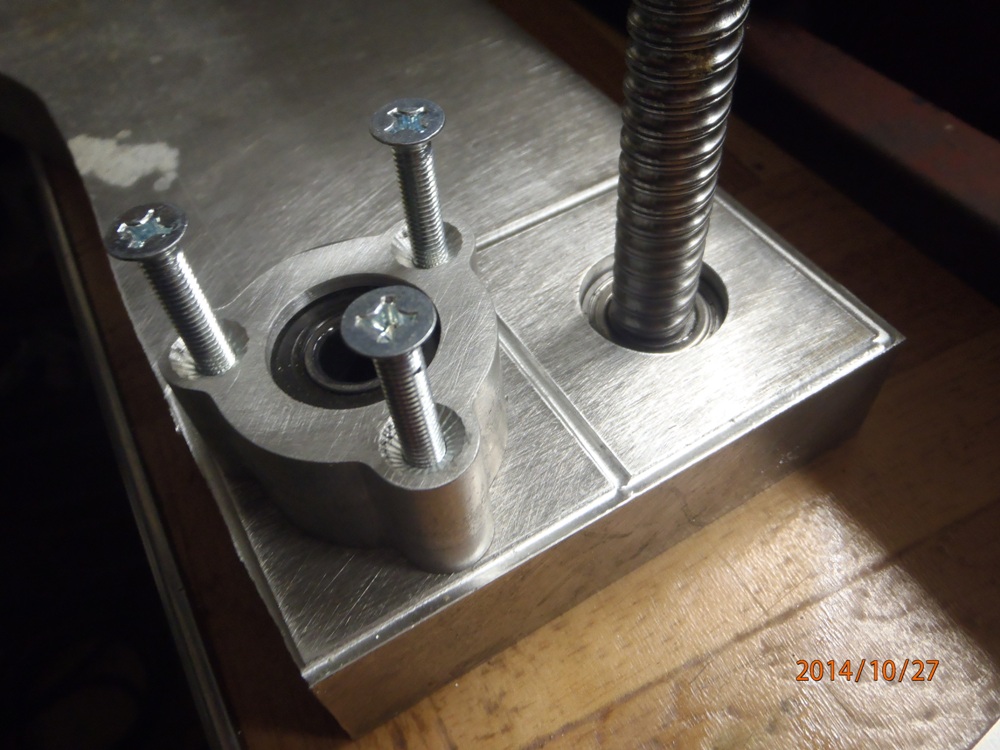

Les paliers sur la vis a billes en place cela est bien la position souhaitée pour l'écrou a fixer au chariot.








Une plaque de maintien du roulement sera placée sur le palier coté libre.

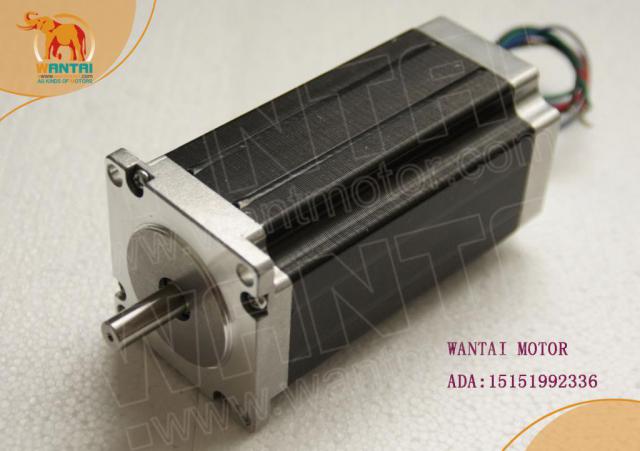

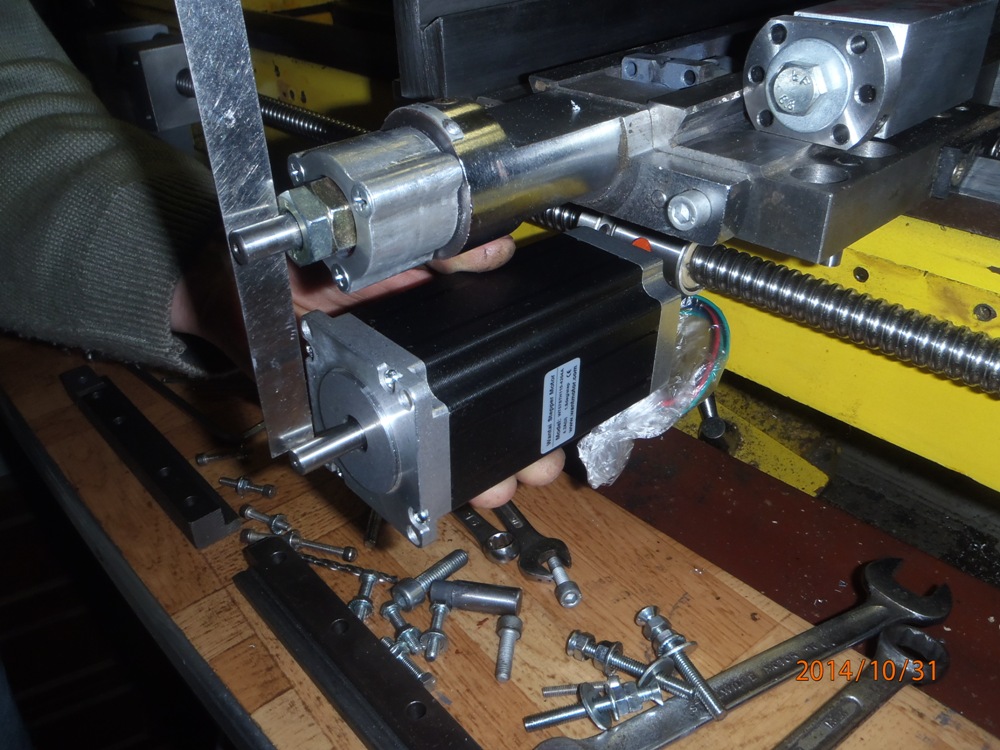

Reste a crée un palier pour soutenir le moteur Pas à Pas,









Qui serra commander par l'un de ces bloc de puissance.







Ce bloc d'aluminium est juste ce qui faut pour crée le palier du moteur.

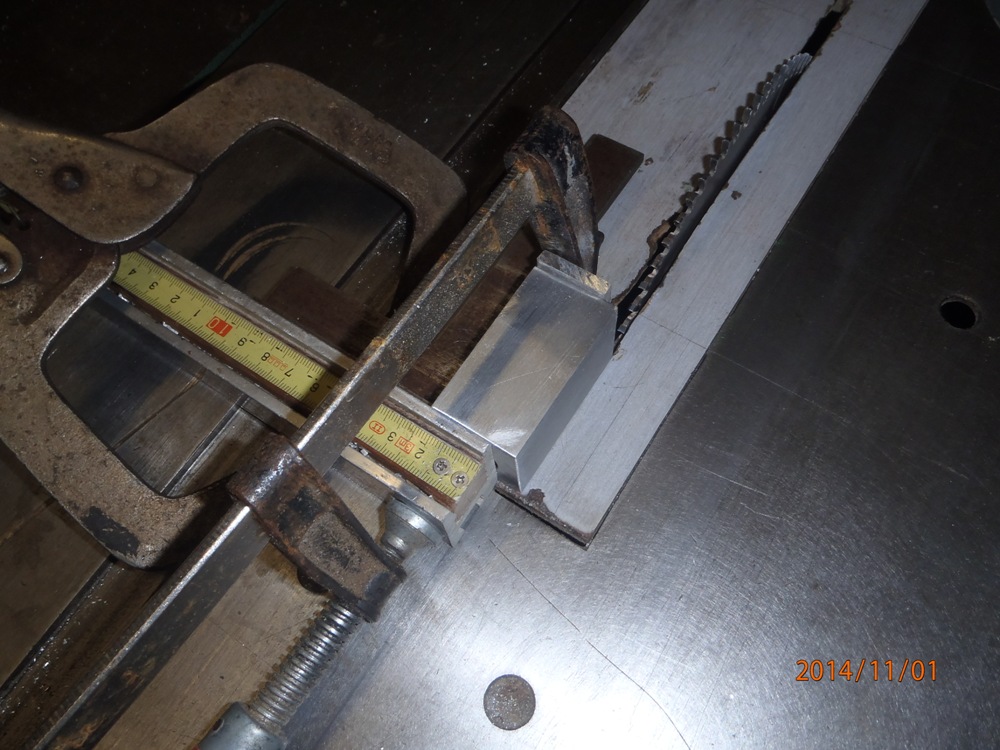

Apres découpe a la circulaire, on a plus qu'a ..........









A plus, PapyKy.

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Dernière édition par Admin : PapyKy le Mar 28 Oct - 22:41 (2014); édité 3 fois
Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 875
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Mar 28 Oct - 20:16 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant

La suite.





Voila la bête, après quelques trous en plus de l'usinage sur "UneKa-CNC".





Ici c'est la reprise du forçage pour le chanfrein pour le centrage du moteur PàP.













Et bien voila une chose de faite, PapyKy.

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 875
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Mer 29 Oct - 23:22 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant

Salut a tous.

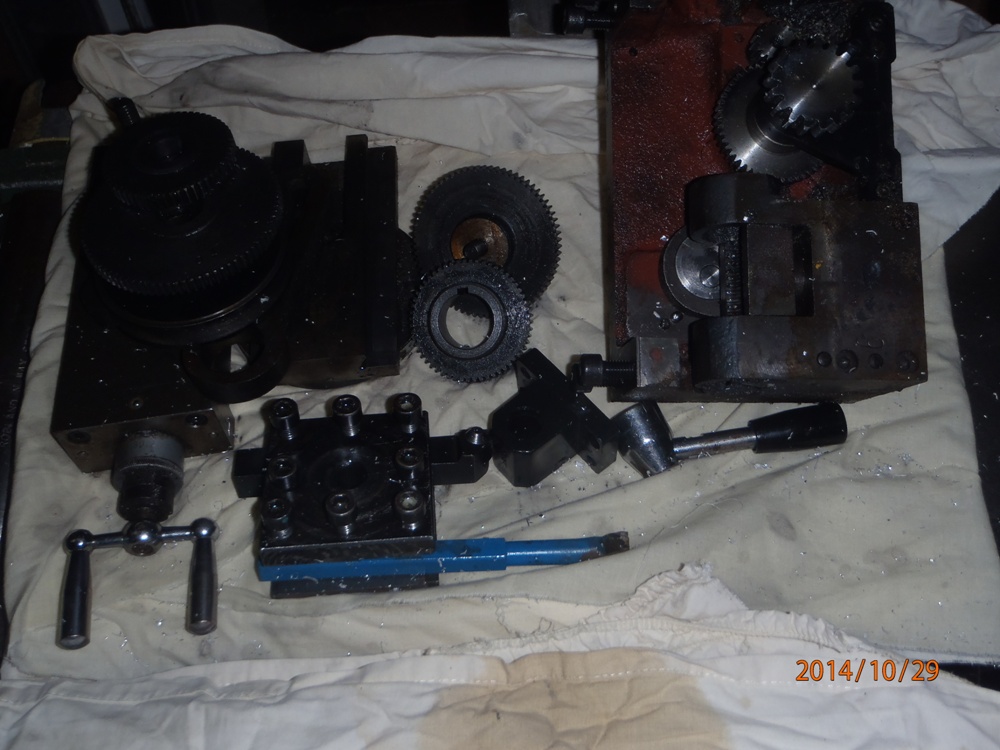

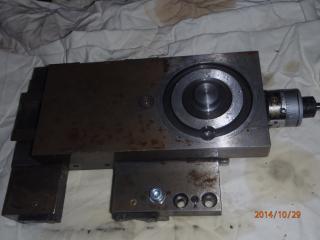

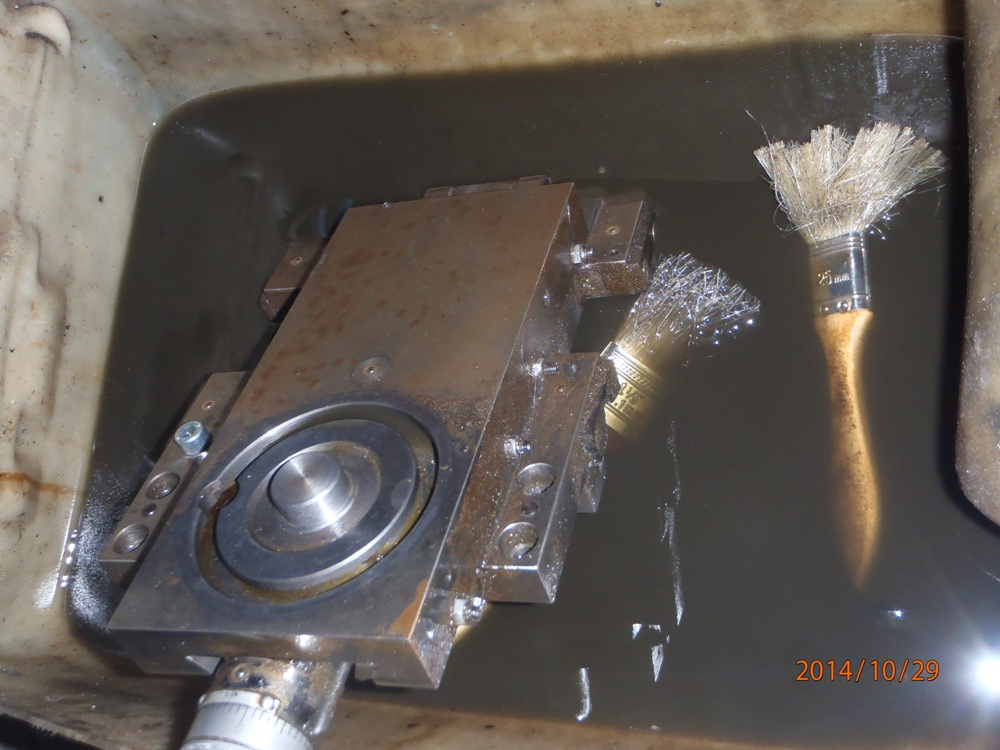

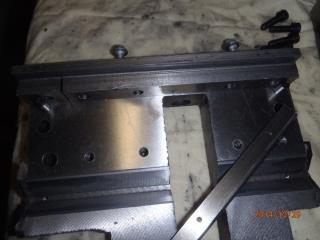

Démonta du traînard du banc, et passage au bain de 'Pétrole'.



Une partie ne sera plus utilisé, donc si une personne est intéressée par ces pièces qu'il ce présente, pour un prix forum bien sur.





Un démontage complet est de mise, avec un petit coup de 'pétrole' en plus.



Toute la visserie sera replacée car pas de qualité, et les filetages repassé.





Les guides inférieur ne sont pas bien fixer, car in-réglable, c'est bien pour cela que j'entreprend de faire cette transformation, imprécision de l'ensemble.

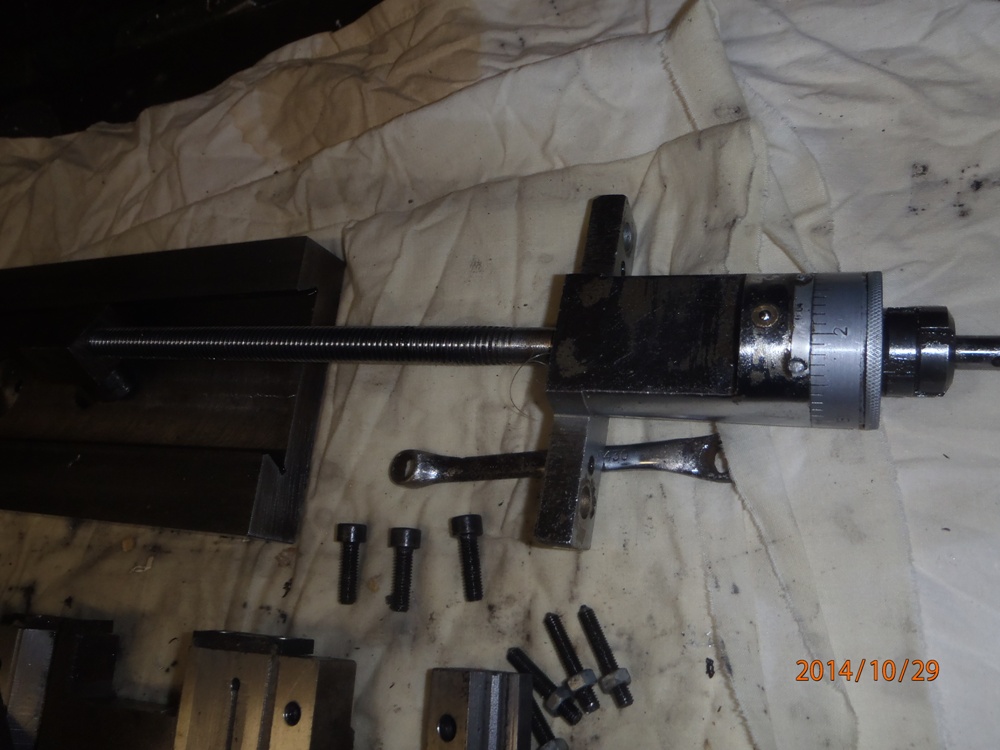

La vis en pas carré et écrous en fonte, n'est pas pour avoir de le précision, et sans roulement butée, donc....



Remplacée par une vis a bille de 12 Mm, et de trois roulements dans un boitier qui sera fixer sur ce qui était le vernier, reste le problème de l'écrou, comment le fixer ??.





L'écrou dont être modifier et monter dans un blocs pour être fixer, mais aussi être réglable en hauteur/ largeur ??.



Car pas beaucoup d'espace (32 Mm de largeur), donc l'écrou ne rentre pas dans cette espace, et la vis doit passé au travers de ce bloc de fonte, donc problème ??


Bon assez de problème, l'on va songer a toutes les possibilités de parvenir a ces fin.


A++, PapyKy.


- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Dernière édition par Admin : PapyKy le Sam 13 Déc - 23:59 (2014); édité 2 fois
Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 875
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Jeu 30 Oct - 01:37 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant

La suite.

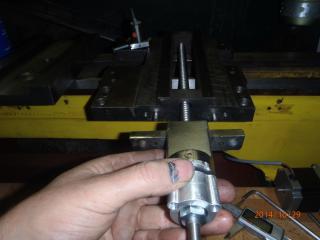

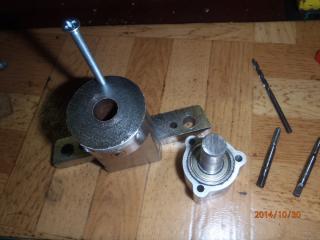

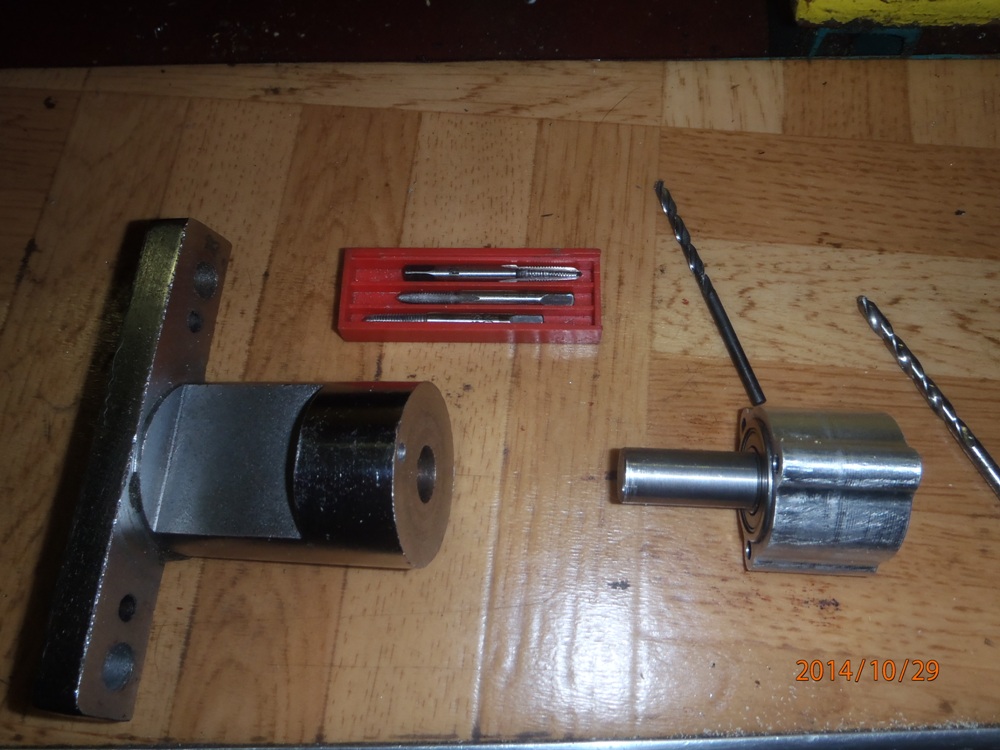

Le montage du palier butée, sur une partie de ex vernier, qui était sans roulement de butée.





Une broche de centrage de 12/10 Mm est tournée pour centré l'ensemble pour sa fixation avec 3 vis de 4 Mm.







Positionnement et serrage avec une pince étau, pointage a 4 Mm et forage a 3.2 Mm, taraudage en M4 sur une profondeur de 15 Mm.





Recoupé les vis a la bonne longueur.









a Marc pour avoir tourné
 ce petit bout d'acier.








A++, PapyKy.


- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 875
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Jeu 30 Oct - 21:56 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant

Salut a tous.





Petite découpe de l'écrou, avec un disque abrasif, d'un coté a raz du corps  pour former un rectangle de 35 x 30 Mm, pour passé sur le Vé du banc.







Une fois monté cela n'est pas l'effet ex-conté, EH OUI !!!, c'est cela la transformation, c'est trouvé ........

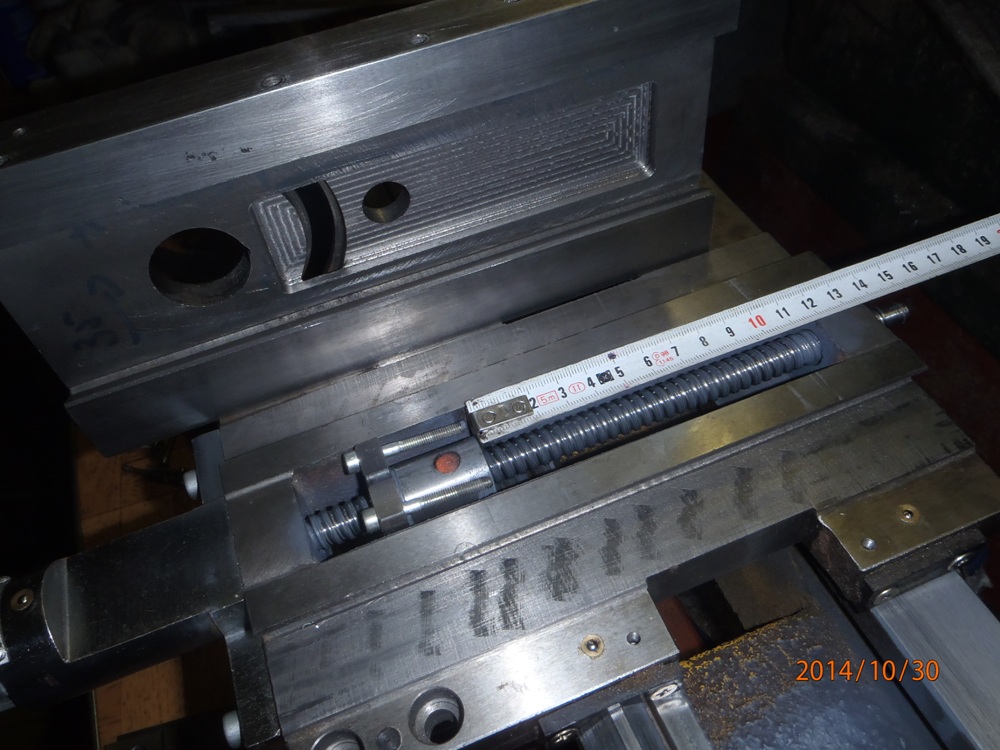

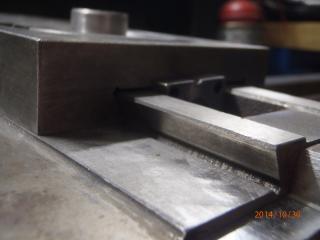

Comme l'on le vois, les trous de fixation sont au dessus de la face inférieur de la coulisse supérieur.







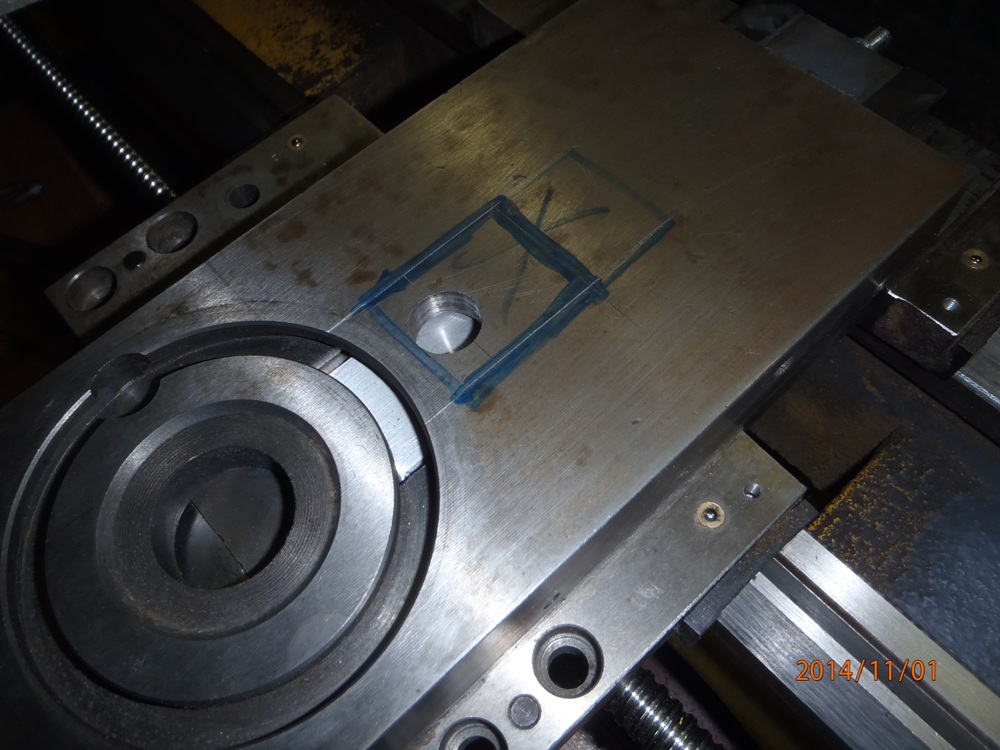

Que faire, faire un chambrage dans cette coulisse de 5 Mm.




Fraise HSS de 6 Mm, 2 lèvres a 15.000 tours, un avance de 1.200 Mm/M, passe de 0.1 Mm.







Un peut plus grand que ce qui faut mais ....... quand même d'une profondeur de 5 Mm, de cette façon une course de 115 Mm, c'est juste ce qui faut.






Reste a usiné un bloc d'aluminium qui fera l'intermédiaire entre l'écrou et la coulisse.


A plus, PapyKy.




- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 875
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Ven 31 Oct - 01:23 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant


- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 875
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Ven 31 Oct - 20:34 (2014)    Sujet du message: "TroKa-CNC" Tour modifier en CNC. Répondre en citant

Suite au dessin.

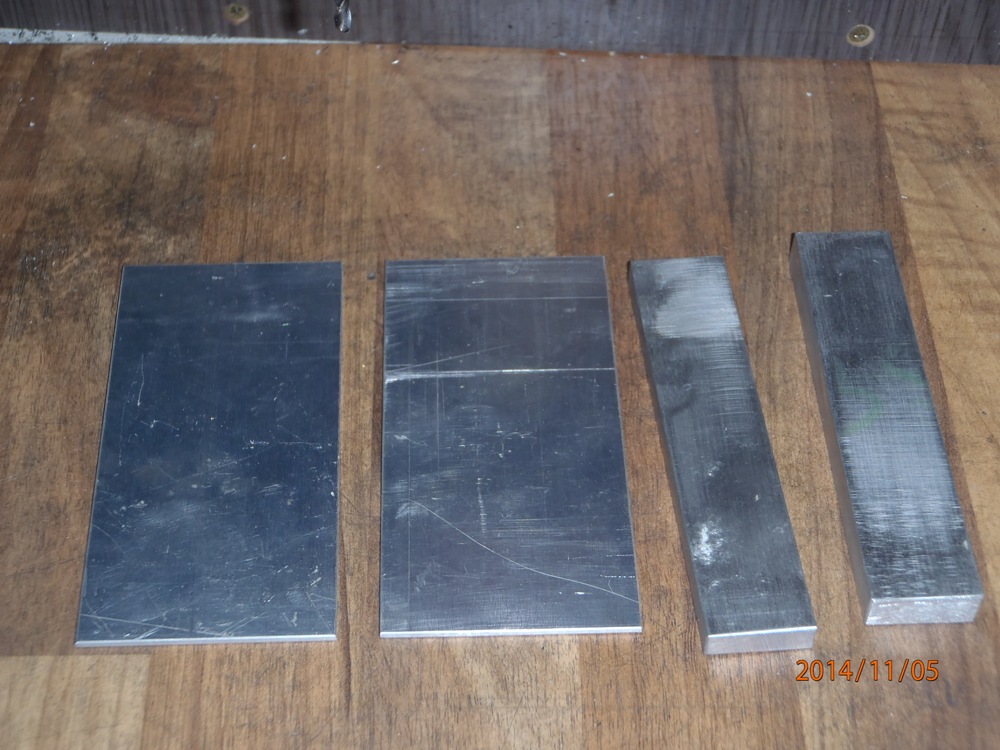

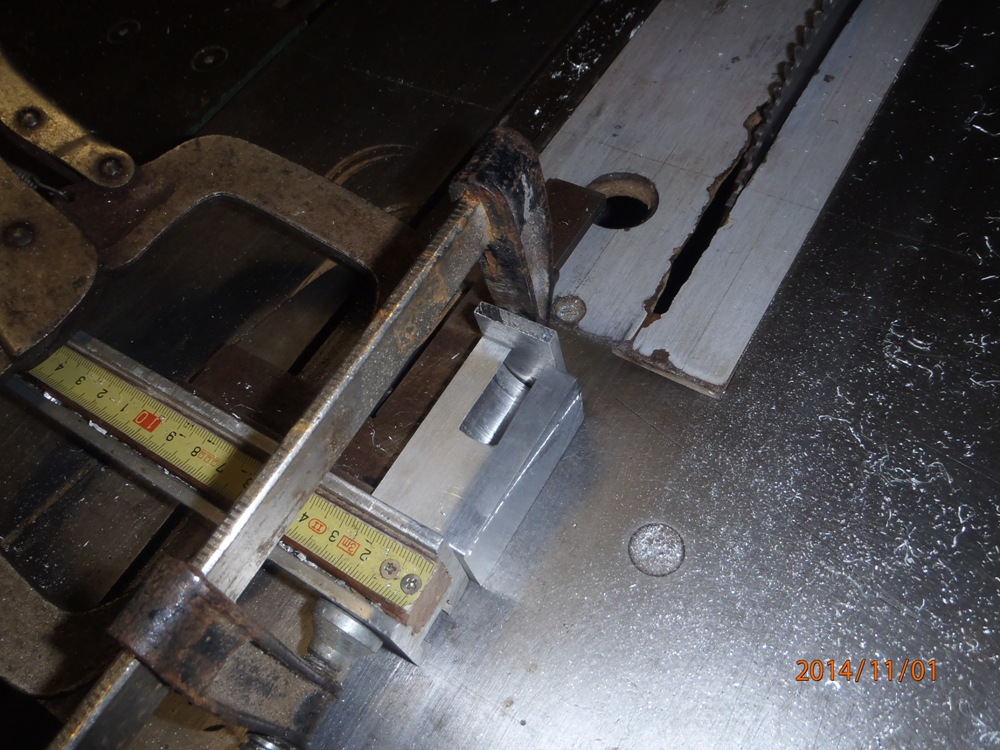

Découpe du bloc dans une chute de tôle d'aluminium de 30 Mm, coupé en une largeur de 32, qui en réalité, suite a mauvaise manipulation est de 33 Mm.





Après rafraîchissement des deux faces, j'ai 58, c'est bien assez, un petit coup de ponceuse a bande pour polir et cassé les arrêtes.





Mise dans l’étau de "UneKa-CNC", pour alésé un trou de 22 Mm, sur un profondeur de 28.5, valeur de 28 de la portée de l"écrou de la vis a billes.



Une fraise en HSS de 6 Mm a deux lèvres, vitesse de 1000 Mm/M et 0.3 de passes.




la suite ce trouve sur la page suivante.

Le bloc va encore subir pas mal de modification, un autre jour, PapyKy.


- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Dernière édition par Admin : PapyKy le Dim 14 Déc - 00:03 (2014); édité 4 fois
Revenir en haut
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 01:18 (2017)    Sujet du message: "TroKa-CNC" Tour modifier en CNC.

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Index du Forum -> CNC - Computer Numerical Control -> CNC-PapyKyKa : HomeMade. Toutes les heures sont au format GMT + 2 Heures
Aller à la page: 1, 2, 3, 4, 5  >
Page 1 sur 5


Sauter vers:

Index | Creer un forum | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
Traduction par : phpBB-fr.com
