Un cnc universelle, cela reste a voir ?.


Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres.
Previous topic :: Next topic
Author Message
Sullytech


Offline

Joined: 02 Sep 2014
Posts: 11
Localisation: Lambusart
Locomotion: Voiture ?
Loisirs: Modelisme, Electronique
Date de naissance: 28/02/1962
Masculin

PostPosted: Fri 26 Sep - 20:10 (2014)    Post subject: Un cnc universelle, cela reste a voir ?. Reply with quote

PublicitéSupprimer les publicités ?
Bonjour à tous

Voici mon projet, une cnc 3 en 1.
Qu'est ce qu c'est ça?
Eh bien je veux une cnc qui me permet de usiner de petite pièce en alu ou plastique ou en bois, graver des circuits imprimer et enfin imprimer en 3 D.

Voici le cahier de charge :
- une machine à bas prix
- construite avec les moyens du bord (pas de grosse machine outil)
- suffisamment solide et rigide
- pouvoir graver
- pouvoir imprimer en 3D
- et enfin graver des matériaux léger
- pas de transmission par vis sans fin (trop lent)

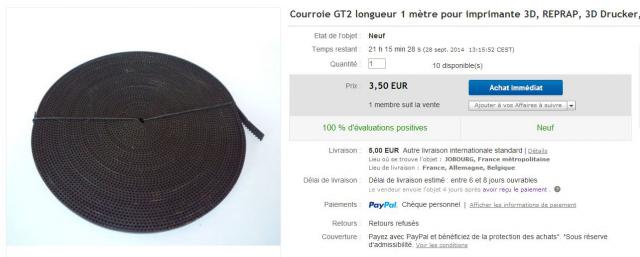

- transmission par courroie ou ficelle

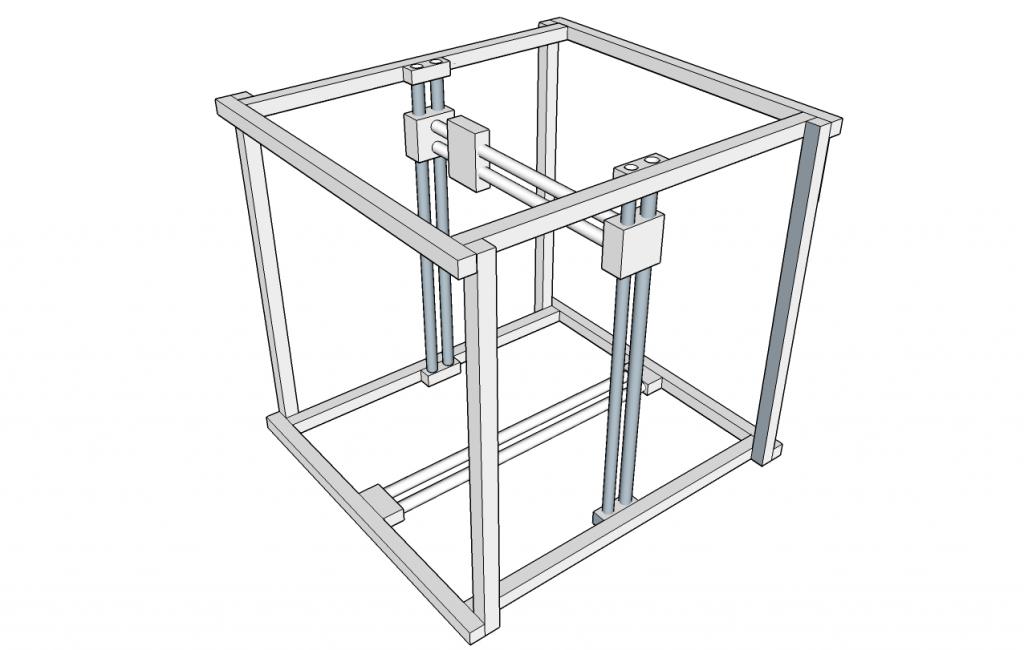

Je vous joint le schéma de la structure qui est un cube de +/- 50 cm de côté avec des carrés de 20mm, ce schéma est voulu très simple afin de pouvoir commencer les discutions, les commandes mécanique ne sont pas encore dessiné.




Dans l'attente de tout commentaires et à vous lire.

Merci
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Les fautes d'orthographes m'appartiennent et ne peuvent êtres copiées.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 26 Sep - 21:03 (2014)    Post subject: Un cnc universelle, cela reste a voir ?. Reply with quote

Bonsoir Sullytech.


Originale, c'est le moins que l'on puisse dire.
Je dirais plus un imprimante 3D d'un CNC.


Tout serais souder ou boulonner ??

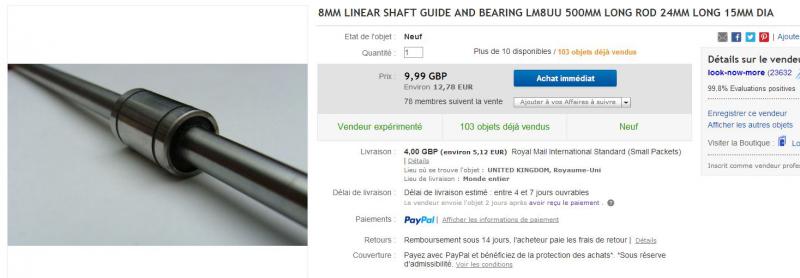

Et les guides sont prévu en quels genre, rond étiré et roulements





Les transmissions a courroies, oui c'est possible, mais ficelles ??


Pourquoi pas, enfin, mais faut oublier d'usiné de l'aluminium, enfin c'est mon avis.


A tu déjà commencer ce projet, si oui, photos, merci, PapyKy.

j'ai déplacer ton projet dans la bonne section.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 27 Sep - 08:20 (2014); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 26 Sep - 21:17 (2014)    Post subject: Un cnc universelle, cela reste a voir ?. Reply with quote

Bon WE a tous.


Apres avoir bien regarder ton projet,


Pourquoi les guides sont pas plus espacer ??.
Pour plus stabilité des guidages surtout pour le 'X' de la table.


Quels grandeurs des déplacement des axes ??.
Pas plus de 200/200/200 de toute façon ??.


A quel vitesse par Mm/minute ??.


Quel serais le prix de revient, sans compter le temps passé ??.


A tu vu ce post sur les imprimantes 3D  en vente chez Makro ??.


A bientot, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Sullytech


Offline

Joined: 02 Sep 2014
Posts: 11
Localisation: Lambusart
Locomotion: Voiture ?
Loisirs: Modelisme, Electronique
Date de naissance: 28/02/1962
Masculin

PostPosted: Sat 27 Sep - 15:19 (2014)    Post subject: Un cnc universelle, cela reste a voir ?. Reply with quote

Bonjour à tous et en particulier papykyka,

merci pour les réponses et critiques que j'apprécie particulièrement.

Alors pour la vitesse de déplacement je serais content avec 120mm/s mais si c'est moins c'est pas très grave.
Tu as raison papykyka pour l'entraxe des guides, je vais les redessiner, as tu une idée d'entraxe idéale? ici j'ai 38mm sur le dessin.

Le prix, je sais pas encore je ne suis qu'a la réflexion du projet et des conseils de pro comme toi.
Les axes je pensais a de l'acier galvanisé qu'est ce que vous en pensez ?

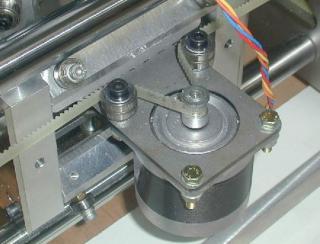

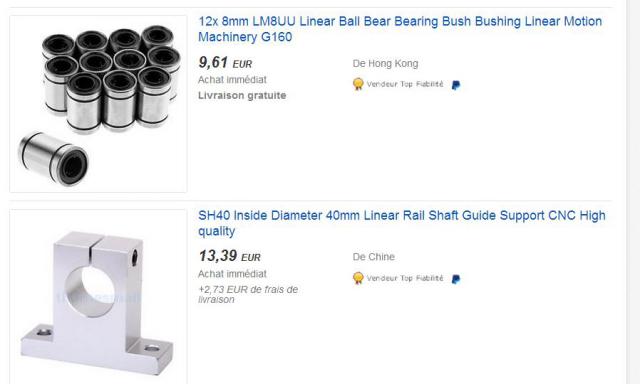

Les 2 photos que tu as envoyé reproduise bien ce que j'ai envie de faire mais ou trouver ces roulements de la photo de gauche?
