Projet CNC du Chti
Goto page: <  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  >

Post new topic   This topic is locked: you cannot edit posts or make replies.    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres.
Previous topic :: Next topic
Author Message
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 21 Dec - 14:58 (2014)    Post subject: Projet CNC du Chti Reply with quote

PublicitéSupprimer les publicités ?
Salut Justin.

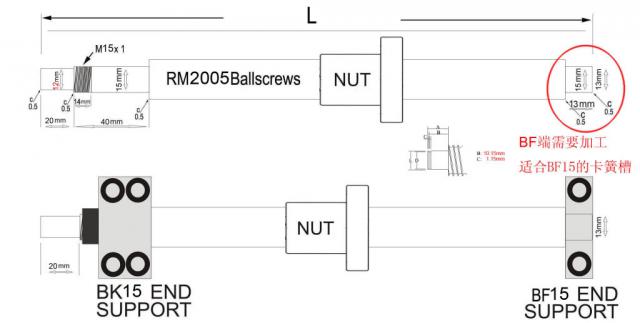

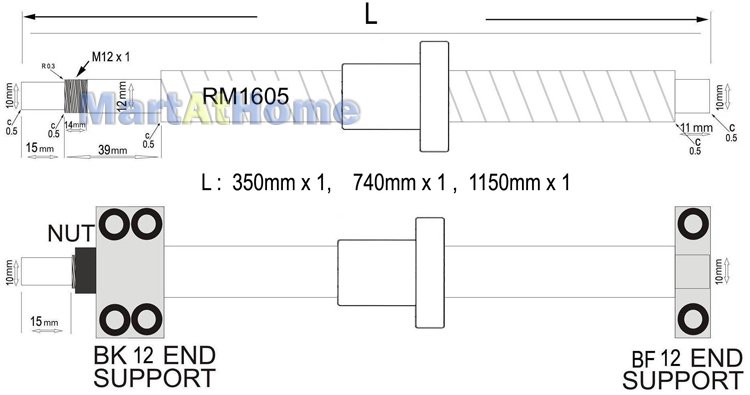

Oui des VAB existe plus fine 12 Mm mais aussi plus grosse 20, 25, 30.....
Mais aussi avec des pas plus grand, 4, 5, 10 Mm pour un même diamètre.





Donc plus rapide en déplacement pour la même vitesse de moteur,

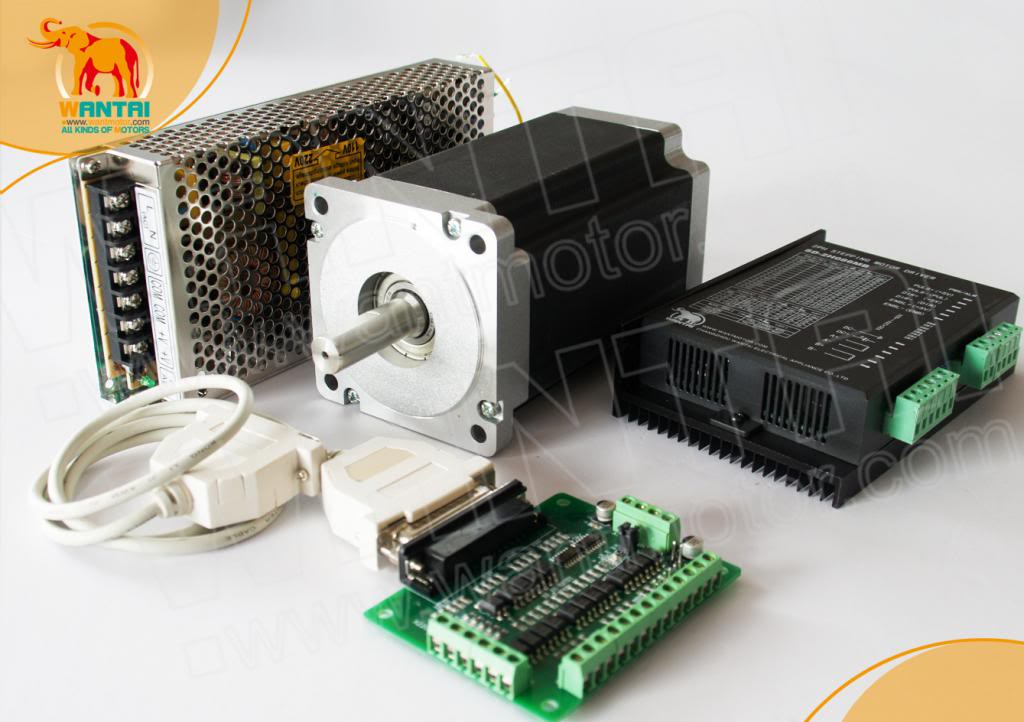

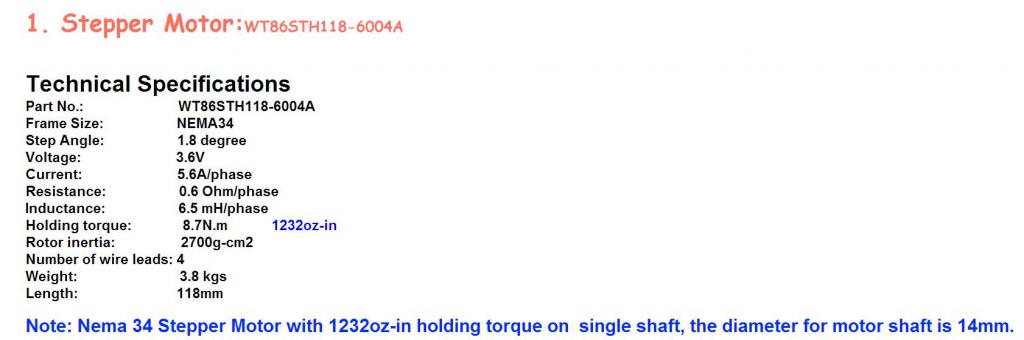

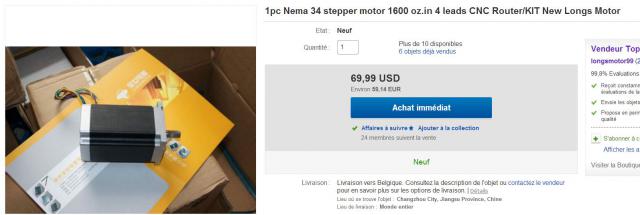

Mais alors faut des moteurs avec plus de couple, de Nema 23 à Nema 34, et plus.





, celui-la fait plus de 5 Kg.


Le tout est de savoir ce que l'on veut faire comme travail, et le prix de reviens est bien sur pas le même.


A bientot, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 21 Dec - 16:00 (2014)    Post subject: Projet CNC du Chti Reply with quote

Salut papyky,
PPfiouu ca devient vraiment dure de choisir la ...
Bon ! Bon ! Bon !
Je penses que je vais devoir avancer un peu plus dans mes plans avec des dimensions fixées et ensuite je verrai pour le choix des VAB ....
Car là le choix des moteurs et des VAB ca devient compliqué lol


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 21 Dec - 16:10 (2014)    Post subject: Projet CNC du Chti Reply with quote

Bien sur que cela est compliqué, Justin.


C'est la première chose a déterminé, les dimensions d'usinages.


En fonction de cela et de la dureté des bruts que tu veut usiné, ensuite.


et alors tu aura des idées sur les grosseurs des VAB a utilisé.
Ensuite la vitesse de déplacement et de précision voulue.


Des photos de tes croquis ??, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 21 Dec - 16:31 (2014)    Post subject: Projet CNC du Chti Reply with quote

Oui, une chose à la fois comme on dit souvent Smile
Oui PaPykY, d'ici Lundi-Mardi soir je fournirai les premiers croquis fait à la main.
Ensuite je fournirai petit à petit les plans réalisés sous Catia


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 24 Dec - 12:12 (2014)    Post subject: Projet CNC du Chti Reply with quote

Salut papyky,

Bon je penses que je vais partir sur du SBR25 pour les axes de guidage en 1200 mm.
C'est déjà assez gros tu trouve pas PaPykY ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 24 Dec - 13:38 (2014)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin,


C'est vrais que cela est gros, mais qui peut le plus peut le moins.





Tes profiles sont a prendre en compte pour la fixation des rails.
Plusieurs type de patin pour un même rail, simple ou double & étroit et large, sont a prendre en compte.

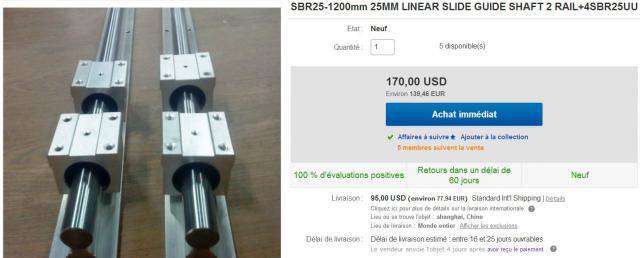

Mais pas trouvé sur la toile en SBR25 par 1200 Mm, seulement en 20 et 16 Mm.


Bon Noel a tous, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 24 Dec - 14:01 (2014); edited 1 time in total
Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 24 Dec - 14:01 (2014)    Post subject: Projet CNC du Chti Reply with quote

Salut PapyKyka,

C'est vrai que le Diamètre 25mm est un peu gros mais bon ... C'est pour commencer quelques part sur mes plans.
je vais sois partir sur du 20 ou 25.
Ensuite je vais réaliser un premier plan sur un côté du portique pour voir ce que ça donne.
Là avec les fêtes c'est un peu juste en terme de temps mais dès que je peux je fais ça.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 25 Dec - 01:28 (2014)    Post subject: Projet CNC du Chti Reply with quote

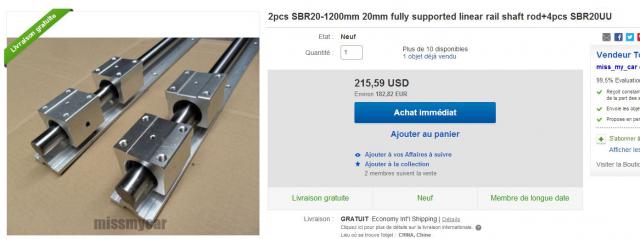

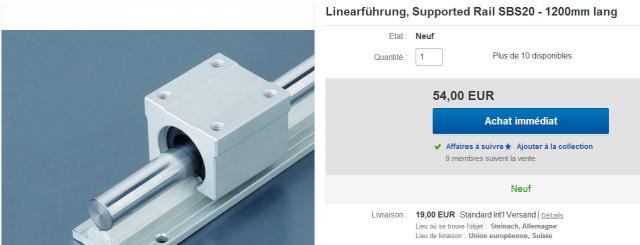

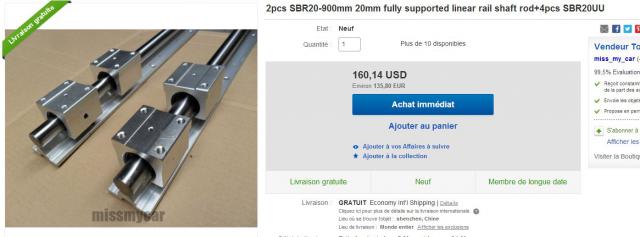

Cela est pour une pièce, De diamètre de 20 x 1200 Mm.

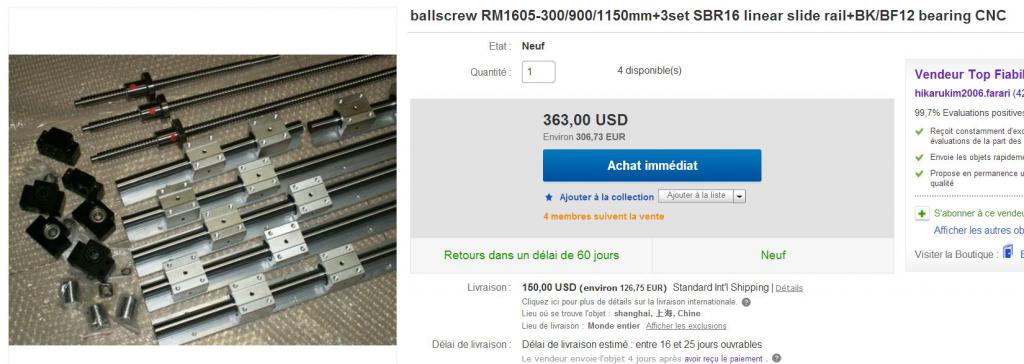

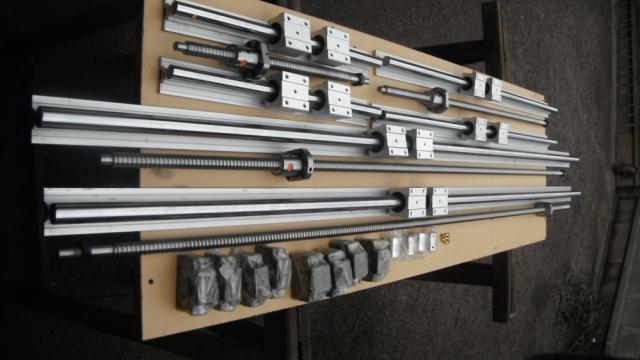

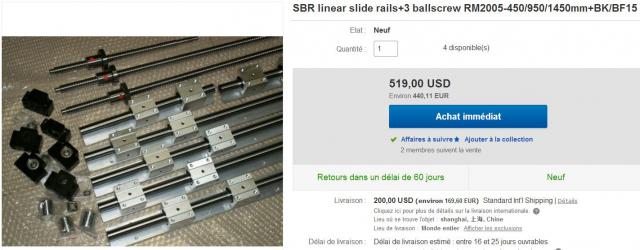

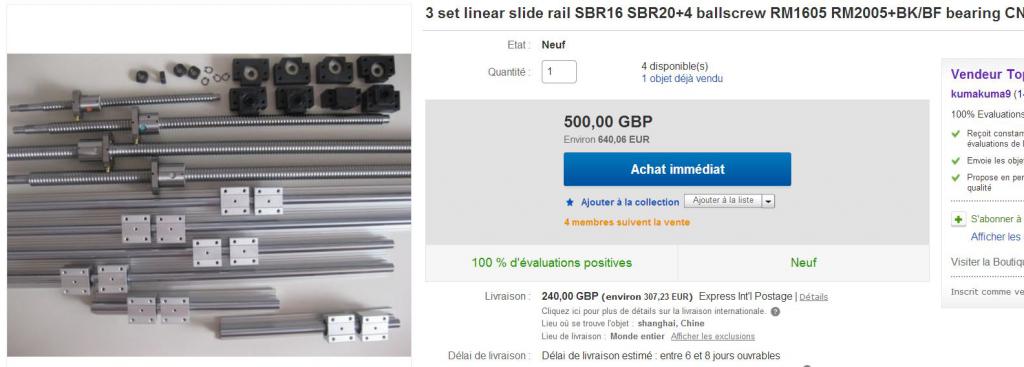

Peut être plus intéressant par kit complet, A plus, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 25 Dec - 13:54 (2014)    Post subject: Projet CNC du Chti Reply with quote




Plus chère en 25 Mm x 1200, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 27 Dec - 14:19 (2014)    Post subject: Projet CNC du Chti Reply with quote

Salut PaPyky,

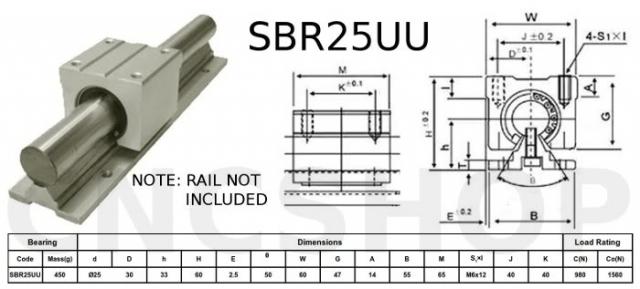

Dit moi à quoi correspond la diamètre S2 sur ce support ? Pourtant il'n y a pas de VIS en dessous ...

Diamètre M6 pour SBR20

EDIT : Autres question : Sur ebay c'est écrit 1200 mm mais quand on regarde leur tableau en SBR20 c est soit 1240 ou 1250. Laquelle des mesures est la vrai ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 27 Dec - 15:33 (2014)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Si, il y a des vis en dessous.


Les vis fixe l'étiré de glissement des roulements linéaire sur le support en aluminium,

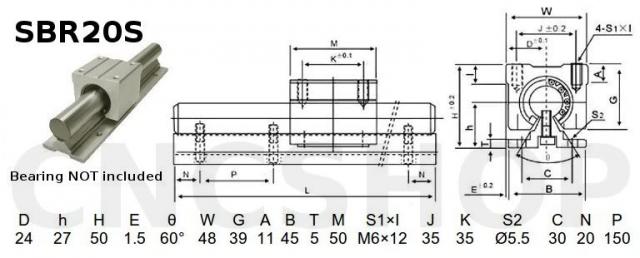

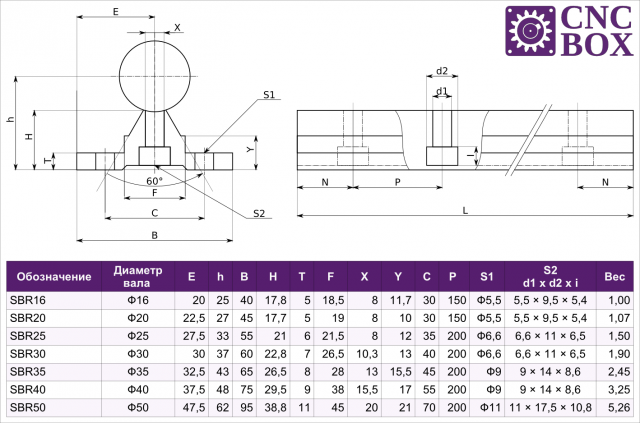

Sur SBR20 - S2 est du M6, suivant ce tableaux.






Pour les longueurs cela est vrais, que cela peut être plus grand que ce qui annonce, chaque fois de 5/6 Mm.
Pour "UneKa-CNC", j'ai eu plus long, mais cela était bien, car un peut cours pour l'axe "X", si je me souvient bien de 50 Mm.


Le mieux c'est d'avoir tout avant de faire les plans, ou alors les recoupé a la longueur désirée.


A plus, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 27 Dec - 18:02 (2014)    Post subject: Projet CNC du Chti Reply with quote

Salut PaPyKy,
Houla j'ai vraiment du mal a comprendre la fonction des vis centrales ...
Celles sur le côté servent a fixer le support mais les autres je ne comprends vraiment pas ....


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 27 Dec - 18:24 (2014)    Post subject: Projet CNC du Chti Reply with quote

Salut a toi.


Pas compliquer pourtant.

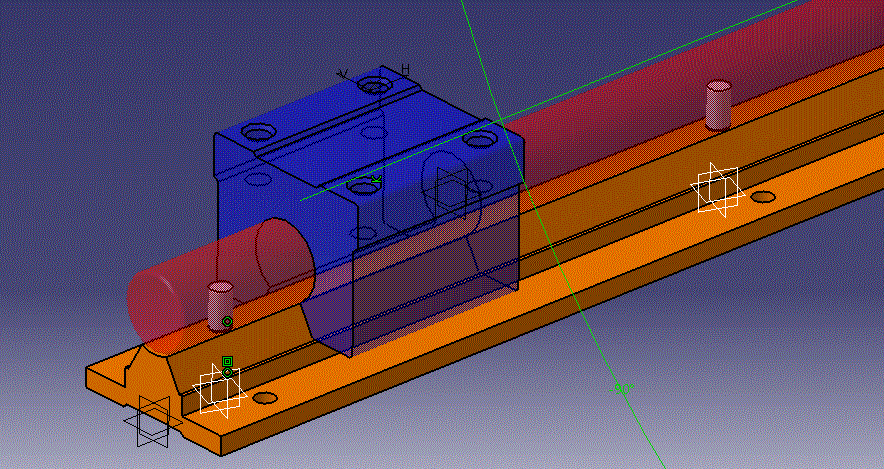

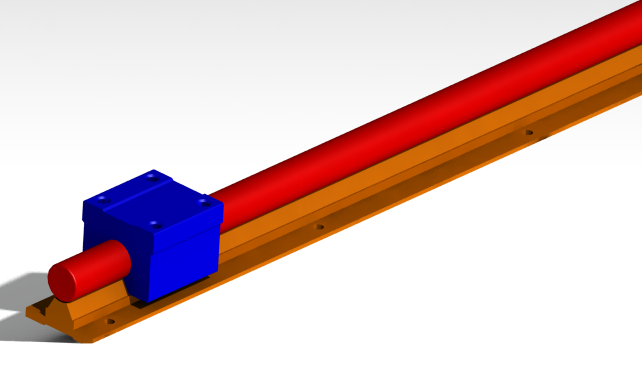

Les vis sont pour l'assemblage, un rond en acier, et un profile en aluminium.
Et les vis sont invisible une fois l’ensemble fixer sur ton support.

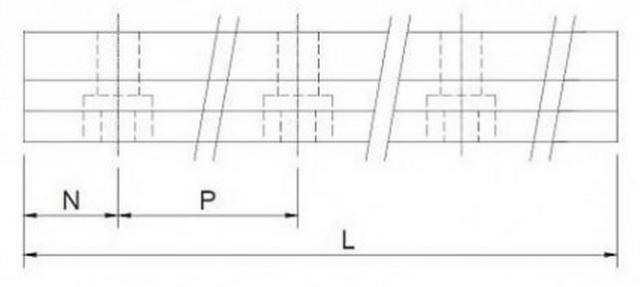

Elle sont espacée de 150 Mm sur toute la longueur du rail, et en fonction de la longeur,
+/- sur les bout du rail en fonction de la longueur total.



P = 150 Mm et N est fonction de la longeur du rail, donc 1200 - 7 x 150 = 1050   ce qui fait qu'il reste 150 Mm / 2 = 75 Mm des bouts de chaque coté.
Valeur théorique bien sur, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 27 Dec - 18:38 (2014); edited 1 time in total
Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 27 Dec - 18:38 (2014)    Post subject: Projet CNC du Chti Reply with quote

AAAhhh !!
Je pensais que la partie ronde était fixé au support (Soudé).
Mais en fait non c'est juste vissé.
D'accord merci pour l'explication je comprends beaucoup mieux ^^


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 27 Dec - 18:42 (2014)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Pas possible de soudé acier sur aluminium, donc visé tout les 150 Mm, répartis sur la longueur du rail.


Et ces vis sont +/- grosse en fonction du Diamètre du rond en acier.
Attention ce rond est 'cémenté' c'est a dire, durcis en surface et ne rouille pratiquement pas,

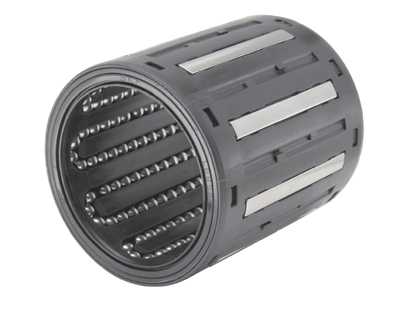

Car les petite billes de roulement linéaires, roule dessus, comme un roulement conventionnelle.




Simple, NON ??, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 27 Dec - 20:38 (2014)    Post subject: Projet CNC du Chti Reply with quote

Oui très simple PaPyKy Smile
Merci pour toutes ses explications Smile
C'était mon cadeau de noël lol
Je me refais la main avec Catia V5 en dessinant les axes de guidages pour ensuite faire un premier plan du côté du portique.


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 7 Jan - 00:03 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour PaPyKy,
Désolé c'est la reprise je fais comme je peux avec mon temps disponible pour vous tenir au courant ...
En ce moment je m'entraine sur Catia :




Je me refais la main avec le logiciel.
Dit moi je vais procéder à l'achat des axes guidés cette semaine mais j'aurai un question sur ta Uneka :
Sa surface est de 1250*640*200

-200 Mm cela correspond à quoi précisément ?
-1250*600 c'est la dimension de ta Uneka mais la surface réel d'usinage est de combien ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 7 Jan - 00:38 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.

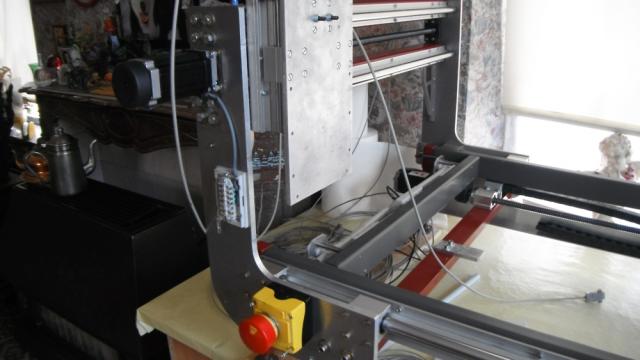

Pas mal ce dessin, bravo, si tu arrivent a faire toute la machine de ton projet.

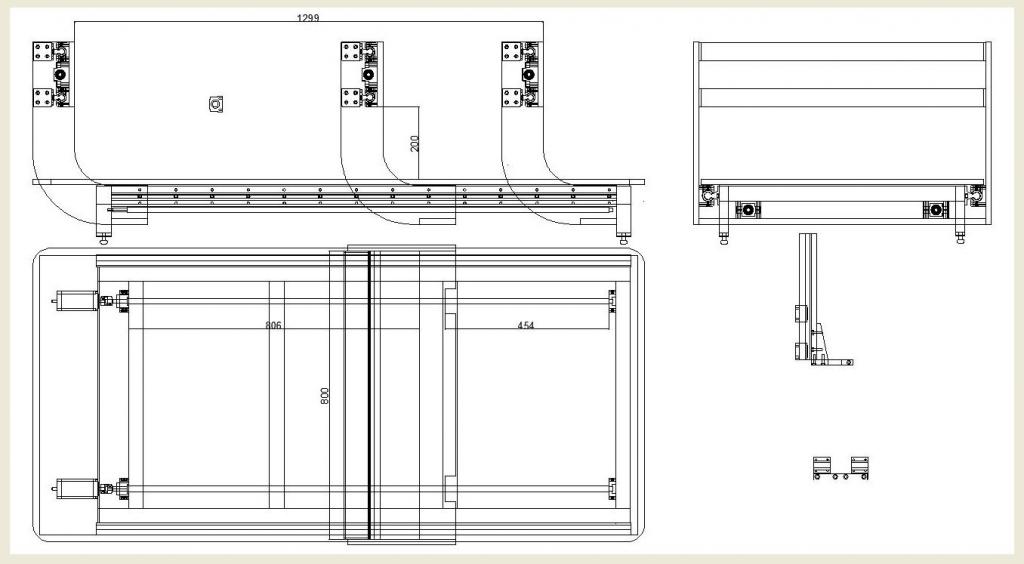

C'est bien les dimensions maxi d'usinage, 1250 Mm en "X", 640 Mm en "Y" et 200 Mm en "Z",
Mais pour le "Z" il faut bien sur compter sans les martyrs, cela fais dans les +/- 150 Mm.


Tout cela est relaté dans mon tuto lors de sa fabrication, ICI.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 7 Jan - 22:29 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut PaPyky,

Oui j'essaye de réaliser mes plans sous Catia.
Là je dois me rendre chez un ferrailleur lundi. Il m'a dit qu'il avait de l'acier rectangulaire de 4 mm d'épaisseur donc j'irai voir s'il est en bon état.

A oui effectivement ! Sur ta Uneka tu as pris des axe de guidage de 1500 mm.
Je comprend mieux lol ^^


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 7 Jan - 22:43 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Et oui il te faut savoir faire tes dessins avant tout en aient les profilés que ce sois en acier ou aluminium.


Et en cours de construction tu va faire évolué tes dessins,
Ces bien pour cela que donné des plans pour faire pour une machine que l'on est susceptible de ne pas avoir les bons profiles.


Sur sur des prototype pas deux ne seront identique,
Peut-être de même dimensions, mais il y aura toujours une tôles de 8 a la place de 10 Mm.


Mais fait comme tu le sens, et post les images, pour te donné mon avis,
Qui sera peut-être mauvais ou bon, mais c'est comme cela avance dans ce domaine de la CNC HomeMade.


Salut a toi, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Fri 9 Jan - 21:01 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir PaPyKy !
Bon voilà avant de commander je voulais savoir ce que tu penses de tout cela.
Je veux pouvoir avec ma machine usiner des pièces d'une longueur comprise entre 1M-1M20 -> Je suis donc parti sur du SBR20 en 1200 (Taille réelle 1240 normalement).
http://www.ebay.fr/itm/2pcs-SBR20-1200mm-20mm-fully-supported-linear-rail-s…


Ensuite en largeur 800Mm -> Je suis donc parti sur du 900 mm
http://www.ebay.fr/itm/2pcs-SBR20-900mm-20mm-fully-supported-linear-rail-sh…


C'est le même vendeur pour les deux liens. Faudrait que je le contact pour lui demander s'il serait possible de réaliser qu'un colis. De plus les frais de port seront peut être moins cher en un seul colis.


Par contre, Je ne sais pas encore si je commande les vis à billes en même temps ... Peut être après ... Pi il reste aussi les axes guidé pour l'axe Z ...


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 9 Jan - 21:59 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Avec des rails de 1200 et 900 MM, tu va usiné aux maxi du 950 x 650 Mm.
Peut être que en prenant tout rails et VAB, tu aura un prix plus intéressant.

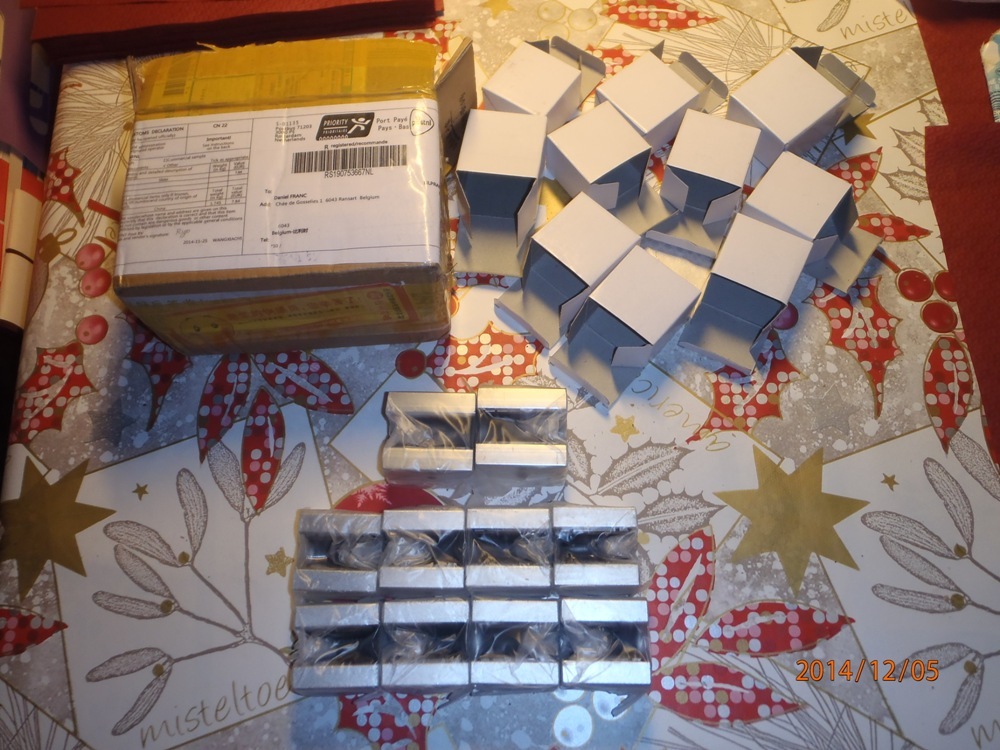

Pour prés de 320 €, tu n'a que 4 rails, pour 440 € j'ai eu cela.


les 4 VAB (Vis a Billes) de 16 Mm.
RM1605-350 / 850 / 850 / 1150 mm
Sans usinage, palier qui sont pas donné, les accouplement moteur,  c'est vrais !!

Les 2 paires de rails. de 16 MM et de leur bloc a roulements.
SBR16-300 / 800mm (8 SBR16UU bearing block)
Et de 1 paire de rails. de 20 MM et de leur bloc a roulements.
SBR20-1100mm (4 SBR20UU bearing block)


Je vais regardé sur la toile, ce qui est en rapport avec 1200 & 900 M.
Trouvé cela ici. Pour moins de 600 € rendu, complet et usiné.




SBR16-400mm linear shaft(2 fully-supported rail+4 SBR16UU bearing block)
SBR20-900/1400mm linear shaft(4 fully-supported rail+8 SBR20UU bearing block)anti backlash
RM2005-450/950/1450mm-C7(3ballscrew+3ballnut+endmachine)
3 set BK/BF15 end support with locknuts and circlips
3 pc 12mm*8mm(ballscrew*motor) coupler.



Mais l'on peut toujours demander un devis chez eux, car déjà un contact chez ce fournisseur.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Fri 9 Jan - 23:05 (2015)    Post subject: Projet CNC du Chti Reply with quote

C'est vrai que si je fais deux commandes cela va me revenir beaucoup plus cher.
Le kit que tu me propose est complet et respecte parfaitement les dimensions.

Trouves-tu que le prix est correct pour ce kit ?

Après la question que je me pose c'est encore et toujours sur les vis à bille (Diamètre et pas du filtage).
Si c'était pour ta Uneka par exemple, ces VAB conviendraient elles ?
Je voudrai la même précision de ta Uneka mais que les VAB sont assez rigide.

Ensuite, j'espère que pour l'axe Z cela conviendra également.

Beaucoup de question diras-tu, mais pas envie de faire d'erreur ...


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 9 Jan - 23:17 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir a toi.


Sur cette annonce les 3 vis sont en 20 Mm, sur UneKa-CNC c'est du 16 MM.


Les rails sont en 16 MM pour le "Z" et en 20 Mm pour "X & Y",
Alors que moi j'ai 16 Mm pour le "Y & Z " et 20 pour "X".
Serais bien d'avoir deux VAB pour l'axes "X", pour cette largeur en "Y".

Donc plus gros dans tout les axes,......

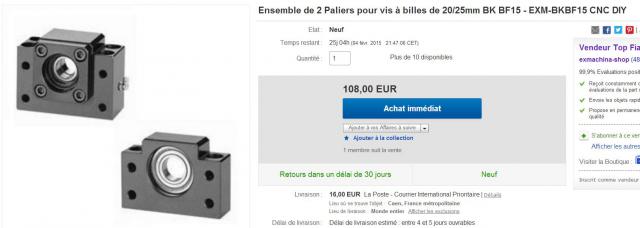

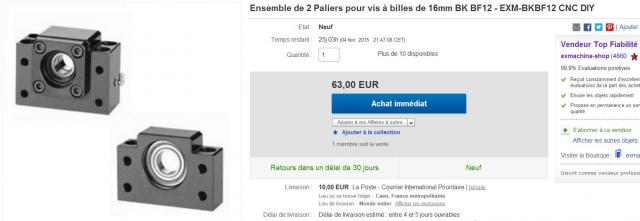

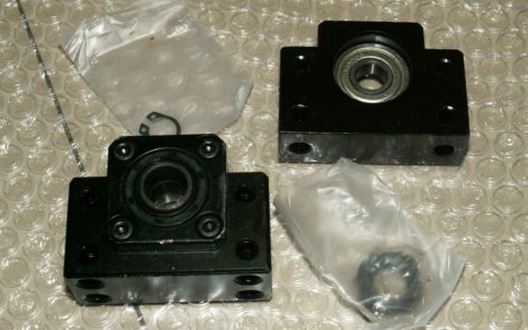

Et ici les VAB sont usinée et les paliers, qui sont chère et des accouplements moteur.

Moi je ferais faire un devis avec ce que tu veut et posté quelques Email a différent fourniseur comme je fait,
Regarde ici.

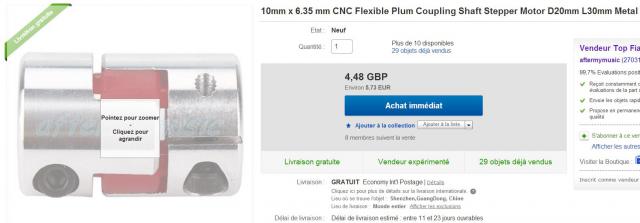

Par contre pour les accouplements, vaut mieux prendre cela.
 a la place de cela



A toi de voir, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 10 Jan - 13:42 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour PaPyKy,
Je vais opter pour la solution d'un devis clair et précis que je proposerai à différents fournisseurs de Chine.

1) Tes fournisseurs Chinois tu les avaient contacté sur Ebay ?

2) C'est par expérience que tu me conseils ces accouplements ?


3) La précision du filetage c'est bien les deux traits rouge que j'ai tracé sur l'image ci-dessous ? Pour ta Uneka tu as prit du 10mm il me semble non ?


Bien cordialement,

Justin


Page suivante.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 10 Jan - 15:04 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.

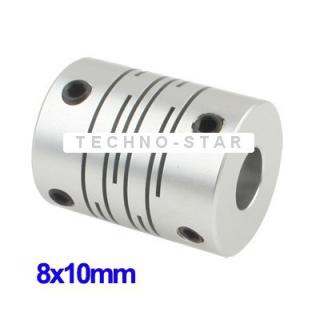

Oui les accouplements tout alu casse très vite car les moteur fond beaucoup d'allé et retour rapide, donc casse.

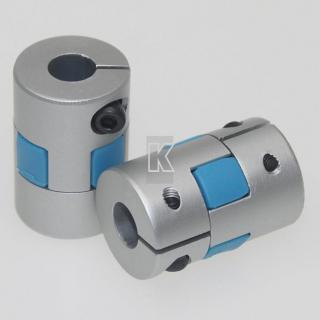

Ceux avec CTC sont bien plus robuste et plus facile a monté,
il y a en a des petits et des plus gros pour les même diamètre d'axes.


http://www.befr.ebay.be/itm/271560851265?ssPageName=STRK:MESINDXX:IT&_trksid=p3984.m1436.l2649

Exemple sur la toile.



Ce que tu repérer en rouge fait deux pas.


Les vis RM1605 , le chiffre 16 est le diamètre et 05 est le pas par tour, 16 Mm et 5 Mm par tour de vis





Exemple:
Si tu prend du RM2005 , le chiffre 20 est le diamètre et 05 est le pas par tour, 20 Mm et 5 Mm par tour de vis
Si tu prend du RM2010 , le chiffre 20 est le diamètre et 10 est le pas par tour, 20 Mm et 10 Mm par tour de vis


http://www.befr.ebay.be/itm/331268906957?ssPageName=STRK:MESINDXX:IT&_trksid=p3984.m1436.l2649



http://www.befr.ebay.be/itm/171202441738?ssPageName=STRK:MESINDXX:IT&_trksid=p3984.m1436.l2649



http://stores.befr.ebay.be/doldmechatronik/


Beaucoup de choix de fournisseur sur Ebay, faire sont suivant le prix et après demander un devis par Email.


A plus. PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 10 Jan - 18:56 (2015); edited 1 time in total
Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 10 Jan - 16:13 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut PaPyKy,
Que des réponses précises ! Comme d'habitude ! J'adore !
Merci qui ! Merci PaPyKy !!! Okay Mort de Rire

Réaction de PaPyKy : Il est vraiment fou ce jeune !!


NON pas temps que cela !!!!.


Bon j'ai commencé sans plus attendre mon devis : "J'ai changé la taille des SBR20 et VAB pour rester dans ma surface d'usinage"
Axe X | 2x SBR20 1450mm Fully-supported rail
Axe Y | 2x SBR20 1050mm Fully-supported rail
Axe Z | 2x SBR20 400mm Fully-supported rail
All-Axe | 12x SBR20UU bearing block
Axe X | anti blacklash RM2005-1450mm (2 Screws + 2 Ballnuts + 2 Endmachinings)
Axe Y | 1x RM2005-1050mm Screws (1 Screws + 1 Ballnut + 1 Endmachining)
Axe Z | 1x RM2005-400mm Screws (1 Screw + 1 Ballnut + 1 Endmachining)


Il y a encore deux éléments avec lesquels j'ai du mal a spécifier leurs caractéristiques :
-Les coupleurs : Le côté usiné de la VAB sert pour l'accouplement ? J'essaye de comprendre l'utilité du côté usiné des VAB et du branchement du coupleur sur une VAB.
- Ensuite qu'est ce que : All-Axe | 4x sets __/____ end support with locknuts and circlips ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 10 Jan - 18:40 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut a toi.


Pour l'axe "Z" tu peut réduire a 16 MM, c'est largement suffisant, Rails et VAB.
La longueur d'usinage est la longueur des rails moins 250 voir 300 Mm pour l'axe "X".


Suivant le montage des bloc des rails, largeur entre les bloc pour le passage de la VAB.
Plus c'est espacé plus c'est stable 200/250 pour "Y & Z" et 250/300 Mm pour l'axe "X".


Pour ces grandeurs des rails tu va avoir +/- 1050/1100 x 850/800 x 250/200 Mm utile, c'est très bien.
Pour les VAB, tu peut réduire de 100 MM, les 4, et avoir 1350 / 950 / 300 Mm.


Car la longueur de la course + la longueur de l'écrou de chaque VAB, est largement suffisant.
En tenant compte des paliers support des VAB.



A toi de calculer en fonction de ce dessin, bien sur.


A ta question :
Ensuite qu'est ce que : All-Axe | 4x sets __/____ end support with locknuts and circlips ?


C'est les supports des VAB, qui sont assez chère, mais si tu n'a pas de quoi les crées, c'est cela qu'il faut prendre.
C'est bien pour cela qu'il vaux mieux prendre tout ensemble chez le même fournisseur.



Cela est complet , roulement butée, roulement libre, écrou, et clips.


Pour les accouplements, le diamètre est fonction des axes moteur Pas à Pas, et de l'usinage des VAB.
Mais pour les moteur Nema 23, tu peut avoir 6 ou 8 Mm, suivant les puissance,
Et les VAB, c'est 10 Mm pour des 16 Mm.
Pour les VAB de 20 Mm, faut vérifier, les cotations d'usinages.





Si c'est suivant ce dessin c'est du 12 Mm, et les support du BK-BF 15, au lieu de BK-BF de 12 pour VAB RM16.


Sont fou en FRANCE !!!!






J’espère que tu fera le bon choix, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 10 Jan - 21:45 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir PaPyKyKa,

J'ai lu attentivement ton message.

Je prend note de ces éléments :

Quote:
Pour l'axe "Z" tu peut réduire a 16 MM, c'est largement suffisant, Rails et VAB.
Suivant le montage des bloc des rails, largeur entre les bloc pour le passage de la VAB.
Plus c'est espacé plus c'est stable 200/250 pour "Y & Z" et 250/300 Mm pour l'axe "X".


C'est l'expérience qui parle ! Merci pour ces informations que je prendrai en compte dans la fabrication de ma CNC (Plans).

D'après tes messages, j'ai effectivement réalisé que tu enlevais 250 voir 300 Mm pour obtenir la surface d'usinage.
Cela est également l'expérience qui parle. On s'en aperçoit une fois les plans réalisés ou au montage de la CNC.
Comme je commande le matériel avant d'effectuer le reste des plans, je te remercie de me fournir ces informations.
Par contre pour les VAB d'après le schéma :

Il faudrait compter 65Mm hors filetage. Mais comme je disais ci-dessus l'expérience parle d'elle même.
Si je me base sur 100Mm en moins cela conviendra parfaitement ? (Grossièrement, c'est juste pour la commande)
Après faudra adapter les plans ça c'est certain...


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 10 Jan - 21:51 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.

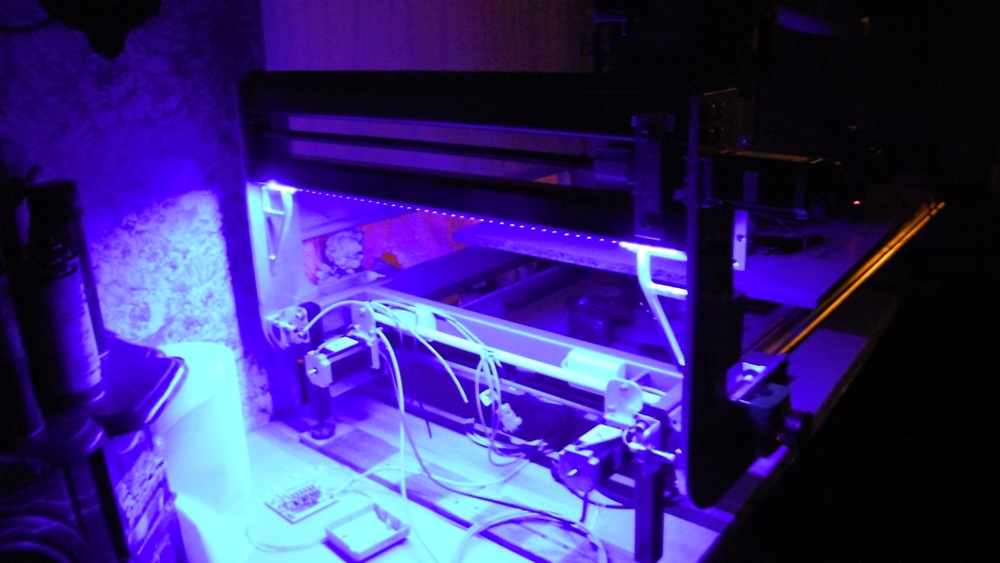

Regarde bien cette photo du châssis de "UneKa-CNC",






Cela est le premier dessin, qui a été beaucoup de fois modifier.




Les rails sont plus longue que les VAB, NON ??, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 10 Jan - 22:08 (2015); edited 3 times in total
Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 10 Jan - 22:04 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir PaPyKy,
Oui, Oui effectivement je ne dis pas le contraire PaPyKy. Smile
Je vais suivre tes conseils et me baser sur les 100Mm en moins.
Car pour le moment c'est un peu vague. C'est juste pour l'achat du matériel.
Bon je clarifie tous ça ce soir et demain.
Je mettrai le devis à disposition sur le forum.

Merci beaucoup,

Bien cordialement

justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 10 Jan - 22:19 (2015)    Post subject: Projet CNC du Chti Reply with quote


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 10 Jan - 22:26 (2015)    Post subject: Projet CNC du Chti Reply with quote


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 10 Jan - 22:29 (2015)    Post subject: Projet CNC du Chti Reply with quote


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 11 Jan - 12:27 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour PaPyKy,
Bon voici le devis final :

2x SBR20 1450mm Fully-supported rail
2x SBR20 1050mm Fully-supported rail
2x SBR20 400mm Fully-supported rail
12x SBR20UU bearing block
Anti blacklash RM2005-1350mm (2 Screws + 2 Ballnuts + 2 Endmachinings + 2 supports with locknuts and circlips)
1x RM2005-950mm Screws (1 Screws + 1 Ballnut + 1 Endmachining + 1 support with locknuts and circlips)
1x RM2005-300mm Screws (1 Screw + 1 Ballnut + 1 Endmachining + 1 support with locknuts and circlips)

J'ai bien retiré 100Mm aux VAB. J'attends un retour de ta part avant de procéder aux échanges avec les fournisseurs.

Bien cordialement,

Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 11 Jan - 13:18 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bon dimanche a toi.


OK pour moi, c'est du costaux.
Pas de supports & accouplements ??


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 11 Jan - 13:36 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bon dimanche à toi aussi PaPyKyka,

Si Si les supports sont indiqués dans les parenthèses des VAB pour que le fournisseur fournit les supports adaptés aux VAB :
Quote:
2x SBR20 1450mm Fully-supported rail
2x SBR20 1050mm Fully-supported rail
2x SBR16 400mm Fully-supported rail
8x SBR20UU bearing block
4x SBR16UU bearing block

Anti blacklash RM2005-1350mm (2 Screws + 2 Ballnuts + 2 Endmachinings + 2 supports with locknuts and circlips)
Anti blacklash1x RM2005-950mm Screws (1 Screws + 1 Ballnut + 1 Endmachining + 1 support with locknuts and circlips)
Anti blacklash1x RM1605-300mm Screws (1 Screw + 1 Ballnut + 1 Endmachining + 1 support with locknuts and circlips)


Concernant les accouplements moteur faut que je les ajoutes mais j'hésite encore ...
Car comme je ne sais pas encore quel moteur prendre je connais pas encore le diamètre des axes ...
De plus l'axe X ça sera un moteur plus gros pour deux VAB donc une courroie et des roues dentées ...
Je pense que j'effectuerai une autre commande pour les accouplements.

EDIT : Quelques modifications pour l'axe Z - En 16mm comme tu me la conseillé


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 11 Jan - 13:59 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut a toi.


Bonne solution pour l"axe "X" de mettre un seul moteur plus gros (Nema34),


C'est ce que je pence faire aussi sur "UneKa-CNC", j'ai déja la courroie et pignons.
Pourtant, je n'ai pas de problème avec les deux Nema 23 de 3 Ah.
Reste commandé le moteur.





A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 11 Jan - 19:10 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir,
J'ai envoyé mon devis à plusieurs fournisseurs d'Ebay. J'ai juste tapé SBR20 et contacté les vendeurs tout simplement. Je pense que tu avais procédé de la même façon non ?
Voici le message envoyé :
Quote:
Dear Mister,
I come to you for a material quote.
I need to material for a numéric machine conception.
I am in contact with several provider to obtain the best offers (Price).
Could-you give me the price of each object and the total price in the following quote :

- 2x SBR20 1450mm Fully-supported rail
- 2x SBR20 1050mm Fully-supported rail
- 2x SBR16 400mm Fully-supported rail
- 8x SBR20UU bearing block
- 4x SBR16UU bearing block
- Anti blacklash RM2005-1350mm (2 Screws + 2 Ballnuts + 2 Endmachinings + 2 supports with locknuts and circlips)
- Anti blacklash1x RM2005-950mm Screws (1 Screws + 1 Ballnut + 1 Endmachining + 1 support with locknuts and circlips)
- Anti blacklash1x RM1605-300mm Screws (1 Screw + 1 Ballnut + 1 Endmachining + 1 support with locknuts and circlips)

Would it be possible to also obtain technical information about each object? (Measure diameter etc ...)
Would it also be possible to receive all the material in one package?
I hope to get a positive response from you.


Dit moi PaPyKy concernant le choix des moteurs. En principe on choisit un moteur par sa puissance ou sa précision.
Il faudra donc attendre que mon portique soit réalisé pour déterminé la puissance nécessaire en fonction du poids du portique ? Enfin je présume


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 11 Jan - 19:39 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir.


Cher Amis,
Je viens à vous pour un devis de matériel.
Je ai besoin de matériel pour la conception d'une machine numérique.
Je suis en contact avec plusieurs fournisseurs pour obtenir les meilleures offres (Prix).
Pourriez-vous me donner le prix de chaque objet et le prix total dans la citation suivante:
- 2x SBR20 1450 mm + 4x SBR20UU
- 2x SBR20 1050 mm + 4x SBR20UU
- 2x SBR16 400 mm + 4x SBR16UU
- 2x RM2005 1350mm + 2 Ballnuts + Endmachinings + 2 supports BK-BF, écrous et circlips
- 1x RM2005 950mm + 1 Ballnuts + Endmachining + support BK-BF, écrous et circlips
- 1x RM1605 300mm + 1 Ballnuts + Endmachining + support BK-BF, écrous et circlips
Serait-il possible d'obtenir également des informations techniques sur chaque objet? (Diamètre de mesure etc ...)
Serait-il également possible de recevoir tout le matériel dans un seul paquet?
Je espère obtenir une réponse positive de votre part.



Tout cela me parais correct, maintenant reste a attendre le retour d'info.


Pour les moteurs Pas à Pas, sont la plus part a 4 fil et a 200 voir 400 pas/tours, et sont commandé par un boitier,
Qui fait un "hachage" sur la puissance et non sur la tension, et sur une multiplication du nombres de pas moteur.


Regarde le fil de cette page d'un moteur Nema 34, qui est très bien explique.

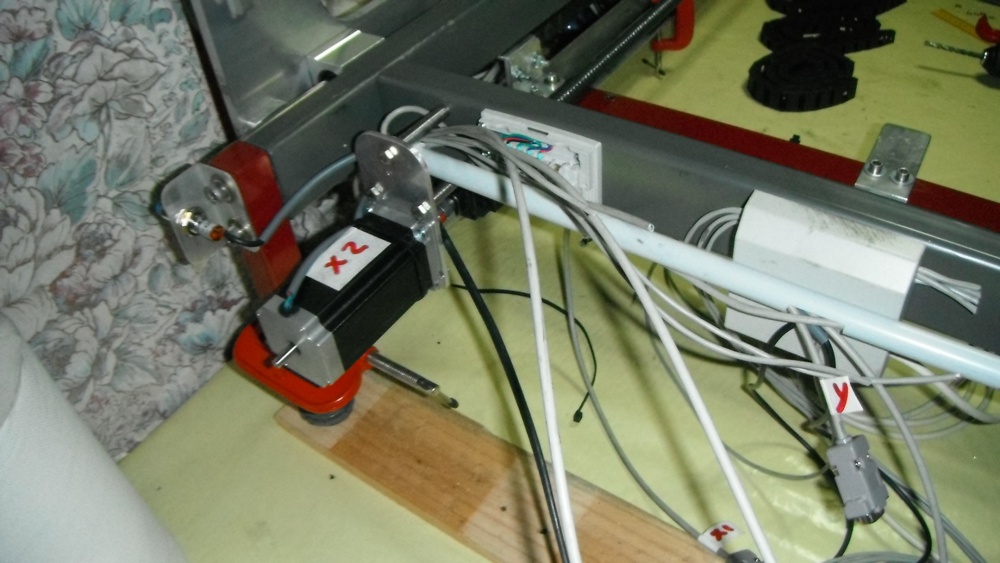

Quelques images de ce fil.



Un kit complet pour un axe.

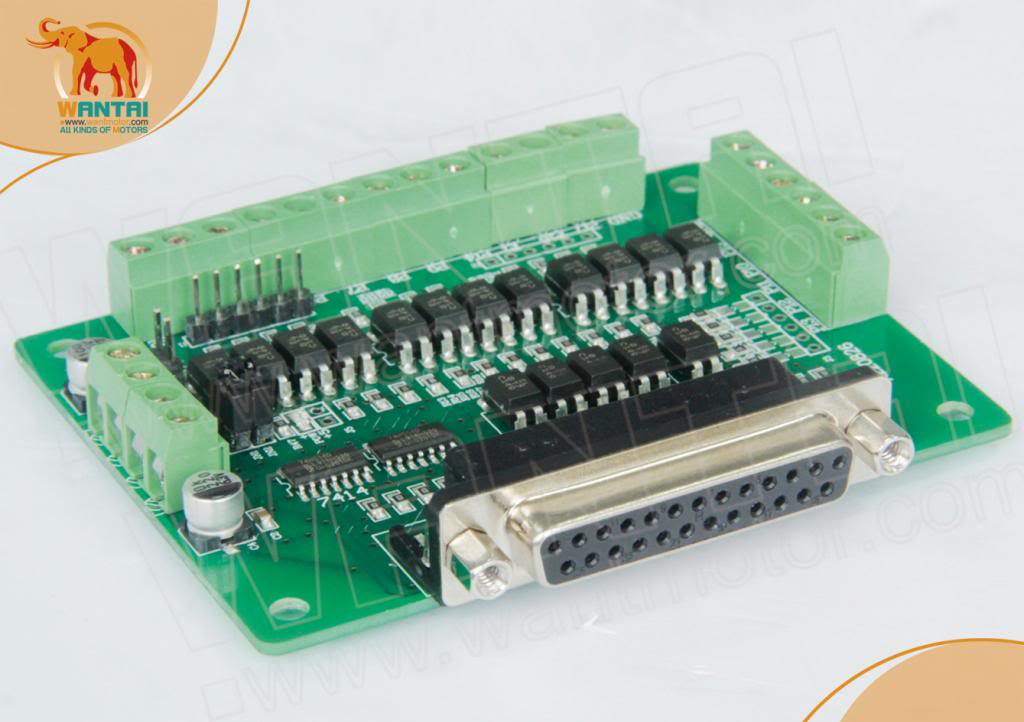

Une carte interface simple entre LPT du PC et les driver's, qui isole le PC, de tout danger de retour, par des optocoupleurs.

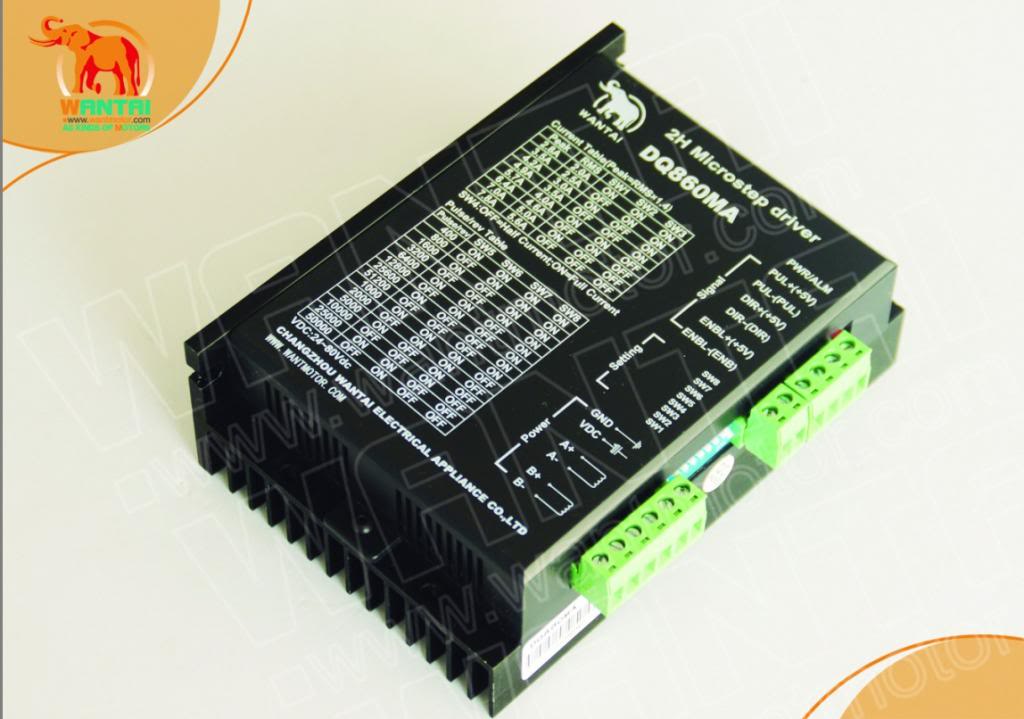

Le driver, qui gère le moteur PaP, c'est lui qui détermine la puissance a donné au moteur et sont nombre de pas pour un tour moteur.
Qui va de 2.8 à 7.8 Ah, et de 400 à 50.000 pas par tour moteur.


C'est boitier est en fonction de la force du moteur, qui est commander par les logiciels du PC.



Salut a tous, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 12 Jan - 13:13 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


J'ai poster un Email a hikarukim2006.farari.


Salut a vous.
Pourriez-vous me donner le prix total dans la citation suivante:
Tout cela est pour un membre du forum, qui voudrais crée un CNC.
- 2x SBR20 1450 mm + 4x SBR20UU
- 2x SBR20 1050 mm + 4x SBR20UU
- 2x SBR16 400 mm + 4x SBR16UU
- 2x RM2005 1350mm + 2 Ballnuts + Endmachinings + 2 supports BK-BF, écrous et circlips
- 1x RM2005 950mm + 1 Ballnuts + Endmachining + support BK-BF, écrous et circlips
- 1x RM1605 300mm + 1 Ballnuts + Endmachining + support BK-BF, écrous et circlips
Qui serais a fournir en France, tout frais compris en franco de port,
Je vous remercie a vous et votre équipe, PapyKy de CNC-PapyKyKa.


------------------------------------ traduction Google ----------------------------------------------------------------------


Hi to you.
Could you give me the total price in the following quote:
All this is for a member of the forum, which would create a CNC.
- 2x + 4x SBR20 1450 mm SBR20UU
- 2x + 4x SBR20 1050mm SBR20UU
- 2x + 4x 400mm SBR16 SBR16UU
- 2x 1350mm RM2005 + 2 + 2 Endmachinings Ballnuts + BK-BF brackets, bolts and retaining rings
- 1x 950mm RM2005 + 1 + Ballnuts Endmachining + BK-BF support, nuts and circlips
- 1x 300mm RM1605 + 1 + Ballnuts Endmachining + BK-BF support, nuts and circlips
Who would provide a France, all costs included in freight prepaid,
Thank you to you and your team PapyKy CNC-PapyKyKa.


Et voila ce que j'ai reçu ce matin.


Cher(ère) cnc-papykyka, Hi PapyKy,


How are you! These are total 670USD again if you can make direct
Paypal payment then the price would be 600USD including shipping.
And you should know that although is barely existence but you still has the change to be charged import tax.
This is not covered by the price.
Should you have any questions or concern please feel free to contact us.


Best Regards Chloe - hikarukim2006.farari


------------------------------------ traduction Google ----------------------------------------------------------------------


Cher (ère) cnc-papykyka,
Salut PapyKy,


Comment allez-vous! Ce sont au total 670USD nouveau
si vous pouvez faire le paiement direct Paypal alors le prix serait 600USD y compris l'expédition.
Et vous devez savoir que, bien que l'existence est à peine mais vous a encore le changement à payer la taxe d'importation.
Ce ne est pas couvert par le prix.
Si vous avez des questions ou des préoccupations se il vous plaît sentir libre à nous contacter.


Cordialement Chloe - hikarukim2006.farari


600 USD x 0.8 =+/- 480 €uros.


A toi de voir, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 12 Jan - 13:54 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut PaPyKy,
Merci beaucoup d'avoir fait passé mon devis à ton fournisseur Smile
J'ai eu également des réponses mais aucun n'est au même prix que le tiens Smile
Peut être ma troisième position qui dit que la qualité des produits est présente parce que le matériel est importé d'Allemagne. Mais cela ne veut rien dire pour moi.


Première réponse : 1200$ (1016 euros) "Je trouve ça cher"
Quote:


Salut ami
8pcs SBR20UU bloc portant
2pcs SBR20-1450mm soutenu rails
2pcs SBR20-1050mm soutenu rails
4pcs SBR16UU bloc portant
2pcs SBR16-400mm soutenu rails

2pcs RM 2005-1350mm-C7 avec des noix et à la fin usiné
1pc RM 2005-950mm-C7 avec des noix et à la fin usiné
1pc RM 1605-300mm-C7 avec des noix et à la fin usiné

Le prix total Je peux vous donner $ 1200 y compris le coût de livraison express
et si vous vous sentez bien, pls faites le moi savoir votre compte paypal



Deuxième réponse : 700USD (593 euros) disons 600 euros. C'est déjà plus intéressant.
Quote:


Salut,

Merci pour votre consultation. Ce sont 780USD total, y compris les coûts de transport. Et si vous pouvez faire le paiement direct Paypal alors le prix serait 700USD y compris l'expédition. Et ce est bon de mettre tout le matériel dans un seul paquet. En fait, vous pouvez trouver toutes les informations techniques nécessaires dans ne importe quel de notre page eBay de kits de cnc, par exemple, vous pouvez voir les informations techniques en recherchant eBay article 171470148400

Si vous avez des questions ou des préoccupations se il vous plaît sentir libre à nous contacter.

Cordialement,
Leon



Troisième réponse : 715USD (605 euros) Un peu plus cher mais peut être plus sérieux. Peut être de meilleur qualité ...
Quote:


Cher ami,
Merci pour votre demande!
Hé, ami, le prix comme suit:
USD120 pour 2 pièces RM2005-1350mm vis à billes avec écrou; (matériel importé de l'Allemagne)
USD48 pour 1 pièce RM2005-950mm de vis à billes avec écrou; (matériel importé de l'Allemagne)
USD23 pour 1 pièce RM1605-300mm de vis à billes avec écrou; (matériel importé de l'Allemagne)
USD140 pour 3 séries BK / BF15 + 1 jeu BK / BF12 avec contre-écrous et circlips (matériaux importés d'Allemagne)
USD36 pour 4 pcs vis à billes fin usiné (USD9 / pièce)

USD77 pour 2 pièces rails de guidage linéaire SBR20-1450mm + 4 pièces SBR20UU portant blocs; (matériel importé d'Allemagne)
USD61 pour 2 pièces rails de guidage linéaire SBR20-1050mm + 4 pièces SBR20UU portant blocs; (matériel importé d'Allemagne)
USD30 pour 2 pièces rails de guidage linéaire SBR16-400mm + 4 pièces SBR16UU portant blocs; (matériel importé d'Allemagne)

Le prix total est USD535.
Le poids total est d'environ 35 KG. le coût du fret est d'environ USD215 par Fedex. temps-navire est d'environ 7 -9 jours ouvrables.
Le temps de production est d'environ 4-5days.
Montant total est USD750
Mon ami, nous vous donnons ici quelques rabais, la valeur totale final est USD715.
Si le prix est correct pour vous. svp donner moi votre e-mail: je vous enverrai la facture paypal pour que vous puissiez vérifier.

 Svp comprenez, tout notre matériel est importé de l'Allemagne à cette citation. La qualité est réelle est présente. On peut garder l'utilisation du matériel sur 15 années voir plus.
À l'heure actuelle, il y-a tellement de prix différent dans le marché. Peut être notre prix est plus élevé que certains. Parce qu'ils citent seulement le métériel chinois. Les produit sont importé d’Allemagne afin d'assurer la bonne qualité. Vous ne avez pas à vous soucier de tout problème après l'installer. Vous ne avez pas besoin de le réparer dans les 15 ans.

En attente de vos bonnes nouvelles!
Cordialement
en jean



Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 12 Jan - 15:15 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Comme quoi tu vois bien que cela vaut la peine de poster quelques demande de prix.
Et la qualité ??, c'est peut être vrais !!!!, encore faut-il qu'il le prouvent, NON ??

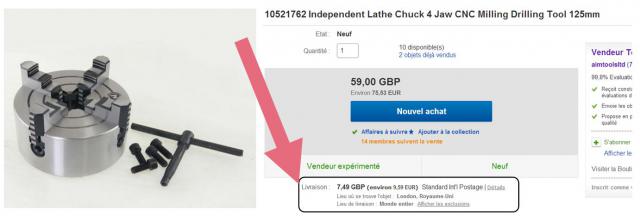

Je vient de recevoir un mandrin pour mon Mini Tour Métaux, commander en Angleterre,
Que je suis occupé a modifier en CNC.
Et sur la doc fournie, QUOI ??, "Made In China", alors que faut-il croire ??





Merci pour le retour d'information, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 12 Jan - 16:41 (2015)    Post subject: Projet CNC du Chti Reply with quote

Une autre offre vient d'arriver : 580 USD soit 490 euros
Quote:



hi,dear sir, Thank you for your inquiry.
ok, no problem,

- 2x SBR20 1450mm Fully-supported rail (US$38.25)
- 2x SBR20 1050mm Fully-supported rail (US$27.83)
- 2x SBR16 400mm Fully-supported rail (US$8.6)
- 8x SBR20UU bearing block (US$22)
- 4x SBR16UU bearing block (US$11)
- Anti blacklash RM2005-1350mm (2 Screws + 2 Ballnuts + 2 Endmachinings + 2 BK/BF15 supports with locknuts and circlips) (US$165)
- Anti blacklash1x RM2005-950mm Screws (1 Screws + 1 Ballnut + 1 Endmachining + 1 BK/BF15 support with locknuts and circlips) (US$70.5)
- Anti blacklash1x RM1605-300mm Screws (1 Screw + 1 Ballnut + 1 Endmachining + 1 BK/BF12 support with locknuts and circlips) (US$47.5)

ship to France by Fedex, total : US$640 (included shipping cost).
(if pay by paypal direct total US$580)
(if your address remote need add US$50 for remote)

sorry for my english, any question please contact me any time
thank you!





Je vais demander plus d'information si le fournisseur soit disant allemand peut s'aligner avec ce devis. Et qu'il me confirme la qualité de ses produits.

EDIT : je viens de lui envoyé un message en demandant s'il pouvait s'aligner à 580 USD et s'il pouvait garantir la qualité de ses pièces ainsi que de me validé qu'elles sont fabriquées en Allemagne.

PaPyKy : Si le vendeur ne s'aligne pas j'opterai soit pour ton vendeur qui propose le kit à un prix de 600 USD ou à celui qui me propose le kit à un prix de 580USD. Mais peut être que il serai plus judicieux de prendre ton fournisseur même s'il est plus cher de 20 USD car tu en à l'air satisfait et je sais que j'aurais la même qualité.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 12 Jan - 17:15 (2015)    Post subject: Projet CNC du Chti Reply with quote

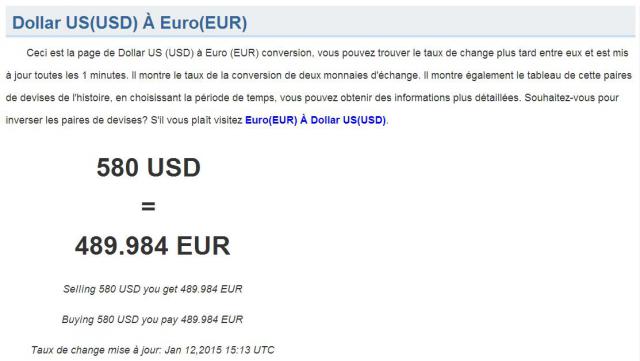

Taux de change sur la toile.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 12 Jan - 17:28 (2015)    Post subject: Projet CNC du Chti Reply with quote

Merci pour la conversion PaPyKy ^^

Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 12 Jan - 18:49 (2015)    Post subject: Projet CNC du Chti Reply with quote

Dit moi PaPyKyKa,
La qualité des pièces que tu as déjà reçu par hikarukim2006.farari
Tu en étais satisfait ?
Tu penses que en prenant au chinois qui me fait l'offre à 580USD la qualité sera identique ?
Ca vient de chine aussi après tout.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 12 Jan - 22:09 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Cela fait le 4 éme fois que je commande en chine les rails et VAB pour mes trois CNC
Et des VAB pour la transformation de mon Mini tour en Numérique et toujours les même pièces de bonne qualité.
Et cette dernier a été encore mieux emballée, et une remise de 50 % des frais de douane remboursé (21 €).

Et pourtant ce colis est resté prés de 10 jours en douane a Bruxelles, ou j'ai du fournir une facture, qu'il m'on envoyer sur ma demande.





Pour toutes autres commandes, j'ai toujours été satisfait ou bien alors remboursé complètement.
Ou bien encore un autre colis a été envoyer, faut pas avoir peur pour leurs envoyer des mail et il réponde toujours rapidement.
Faut utilisé tout les possibilités que t'offre Ebay, pour réclamé.


Si tu tu vois que cela dure trop longtemps "30 jours" tu dépose un litige sur 'PayPal', et moins de 24 heures après tu a une réponse.
Et si tu n'a pas reçu le colis après 10 jours (40 jours), tu consolide ton litige en réclamation, et il te rembourse dans la 24 heures.


Avant de faire une demande chez eux, Dit le moi, je re-posterais un Mail pour leur faire savoir,
Pour cela es-que je peu leur donné ton adresse mail pour qui t"envoie l'offre a ton adresse ??.


Salut a toi et bonne semaine, PapyKy.






- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 12 Jan - 22:35 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir PaPyKyKa !
Oui je suis preneur !
Tu peu leur fournir mon adresse mail sans aucun soucis Smile
Tu vas leur envoyé un message et il vont me répondre par mail ?


Ohh Merci beaucoup !
C'est gentil de ta part  Smile
Merci beaucoup !

Je te tiens aux jus dès que je reçois leur réponse !

Bien cordialement, Justin.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 13 Jan - 09:32 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


La réaction est rapide, voila le Mail de retour, traduit par Google.


Salut PapyKy,


Nous vous remercions de votre achat. Désolé mais 600USD est le prix le plus bas,
nous aimerions donner plus de rabais mais ce est vraiment le plus bas.
Se il vous plaît bien vouloir vérifier la boîte aux lettres que nous avons envoyé la facture Paypal pour vous.
Se il vous plaît de bien vouloir conseiller l'adresse d'expédition et numéro de téléphone ainsi que le paiement.
Se il vous plaît aider à bien vouloir avoir votre ami sait que taxe à l'importation est possible et nous ne couvrirons pas cette fois.


Si vous avez des questions ou des préoccupations se il vous plaît sentir libre à nous contacter.


Cordialement,
Chloe



 Page suivante.
A++, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Fri 16 Jan - 12:16 (2015); edited 1 time in total
Back to top
Display posts from previous:
Post new topic   This topic is locked: you cannot edit posts or make replies.    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres. All times are GMT + 2 Hours
Goto page: <  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  >
Page 2 of 10


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Cookies | Charte | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
