PostPosted: Tue 6 Sep - 18:06 (2016)    Post subject: Projet CNC du Chti Reply with quote

PublicitéSupprimer les publicités ?
bonjour à tous


personnellement 1mm en */- je refuse surtout pour une machine qui va usiner des piéces au 10eme voir au 100eme
et si ton batit à encore des problèmes de parallélisme tu ajoute ses defauts en +
et avec des trous ovales en guise d'avant trou  Okay


pense au vis a billes avec 1mm de jeu sa risque une usure plus rapide


là perso je le sens pas trop, mais bon

au pire utilise un materiau d'essai du type :
http://www.ageka.fr/facade_composite_trespa.php

après passe au fur et à mesure avec les pieces définitif en alu

comme je dit toujours il faud déjà avoir une cnc pour faire une cnc


alors j'ai opté pour une solution plus manuel


1/ je fait tailler les plaques aux dimensions à la fraiseuse du coup j'ai des bords d'equerre et nikel ( PS évite les arrondis)
2/ un bon réglé, un compas avec une pointe à tracer fine je défini tous mes perçages
3/ un coup pointeau et un foret à centrer pour finir (à la perceuse à colonne)


ceci n'est qu'un avis


a+ bon courage


Last edited by gilles974 on Tue 6 Sep - 18:14 (2016); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 6 Sep - 18:07 (2016)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Oui si les trous sont des trous 'pilote', cela devrais allez.

Mais tu devra aligné toutes les différentes pieces pour les forés, ou les taraudés.

Sinon, tu doit foré 1 Mm plus gros que tes visseries, pour avoir du jeu, pour en faire les alignements.
Et mettre des écrous, plutôt que des filetages.


A toi de voir, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 6 Sep - 18:40 (2016)    Post subject: Projet CNC du Chti Reply with quote

Salut Gilles.

Je ne suis déjà posé la question sur ce produit, si cela serais suffisamment rigide pour crée un CNC complet.

Sur le site que tu donne j'ai trouvé cela.

Les panneaux TRESPA® sont disponibles en quatre formats et quatre épaisseurs (suivant format et finition).
Formats standard :
3650 x 1860 mm
3050 x 1530 mm
2550 x 1860 mm
4270 x 2130 mm
Épaisseurs standard :
6 mm / 8 mm /10 mm /13 mm

Mais rien sur les prix d'achat, j'ai aussi trouvé un revendeur a 35 Km de chez moi, pourrais allez faire un tour.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 6 Sep - 20:18 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir,

Gilles, tu n'as pas tord pour la précision ...
Mais penses tu que toutes les pièces de mon portique doivent avoir une bonne précision ?

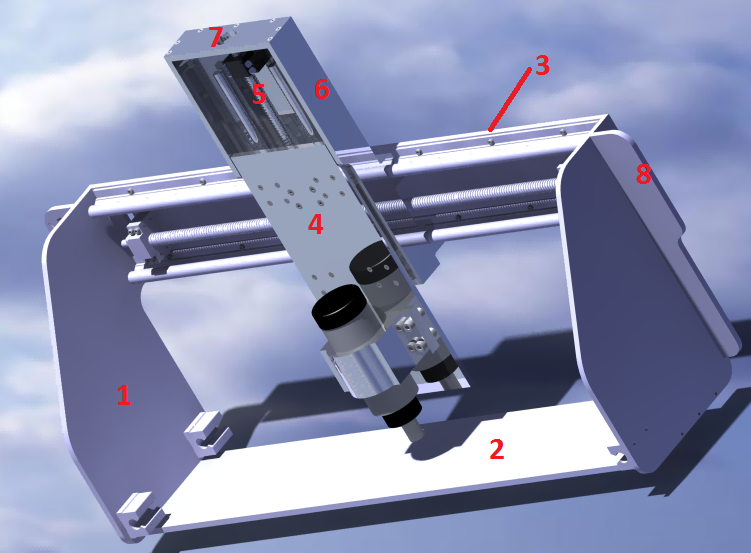

Voici une image du portique avec des numéros sur les pièces.


http://cnc-papykyka.xooit.be/image/110/e/3/6/11-505496b.tif.htm


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 6 Sep - 22:44 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir,

Je pense que les tôles qui ont besoin d'une grande précision sont les tôles des l'axe Z (indice 4,5,6,7).
C'est une zone qui est contrainte par de nombreuses pièces mécanique.
Une précision de 0.1 mm serait parfait !

Concernant les autres parties du portique, une précision de 0.1 mm suffirai Smile

Qu'en pensez vous ?

cordialement,

justin


Back to top
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Wed 7 Sep - 09:20 (2016)    Post subject: Projet CNC du Chti Reply with quote

bonjour à vous 2


pour les panneaux TRESPA® ils sont trés rigide, j'en est tester un morceau ou j'ai fait du sciage, perçage et taraudage
le seul problème, c'est qu'il faut travailler avec des outils carbure car le foret se bouffe plus vite que le trou se fait  Mr. Green
pour faire une base de départ, le produit me parais correct.


concernant la précision, plus on se rapproche des valeurs d'origines, meilleur sera le resultat final

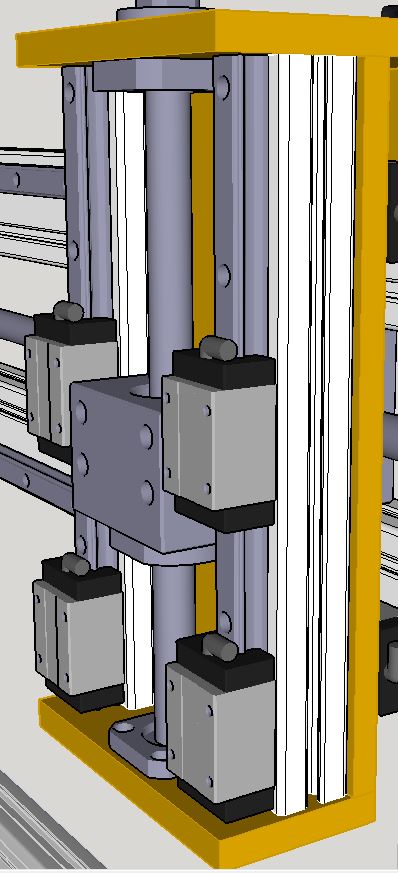

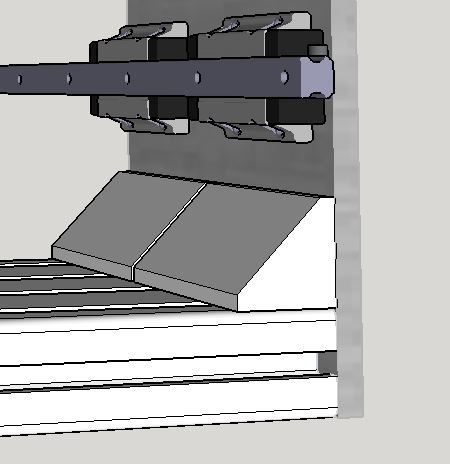

pour la rigidité, sur mon portique (toujours en cours) j'ai fait reposer les rails sur des profilés 30x30x260
de bosch. Ses profilés sont fixés sur une plaque alu de 260x140x10mm





le plus important reste la rigidité des angles
pour la tole N°2, j'ai mis un profilé bosch de 40x160x610 vise sur les flanc du portique le tout maintenue par 6 équerres pleines 20x20x40
les deux flans du portique reunis par 2 profilés bosch 30x60x610








si tu veux, je peux te passer les plans fait sur sketchup pour te faire une idée


j’espère avoir répondu à tes questions, à papy de jouer  Okay


a+


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 7 Sep - 09:24 (2016)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Oui toutes doivent avoir les bonnes dimensions, Mais pour moi, celles qui doivent vraiment identique,
C'est les deux du portique (1) surtout dans équerrages des trous,
Et les repères 2&3 avoir exactement la meme longueur.

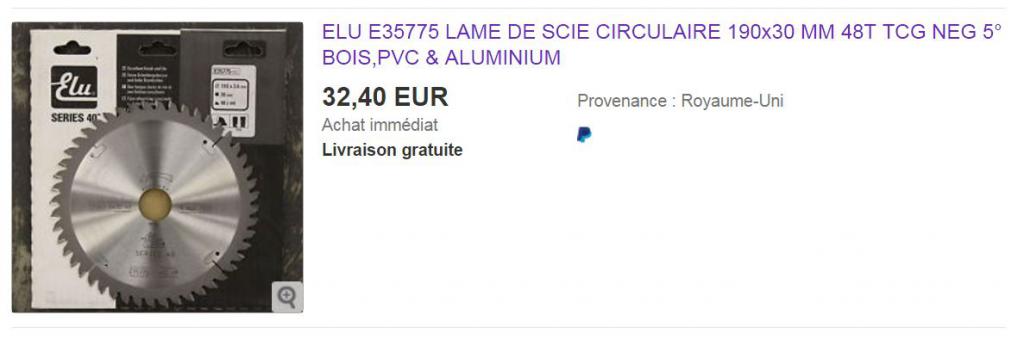

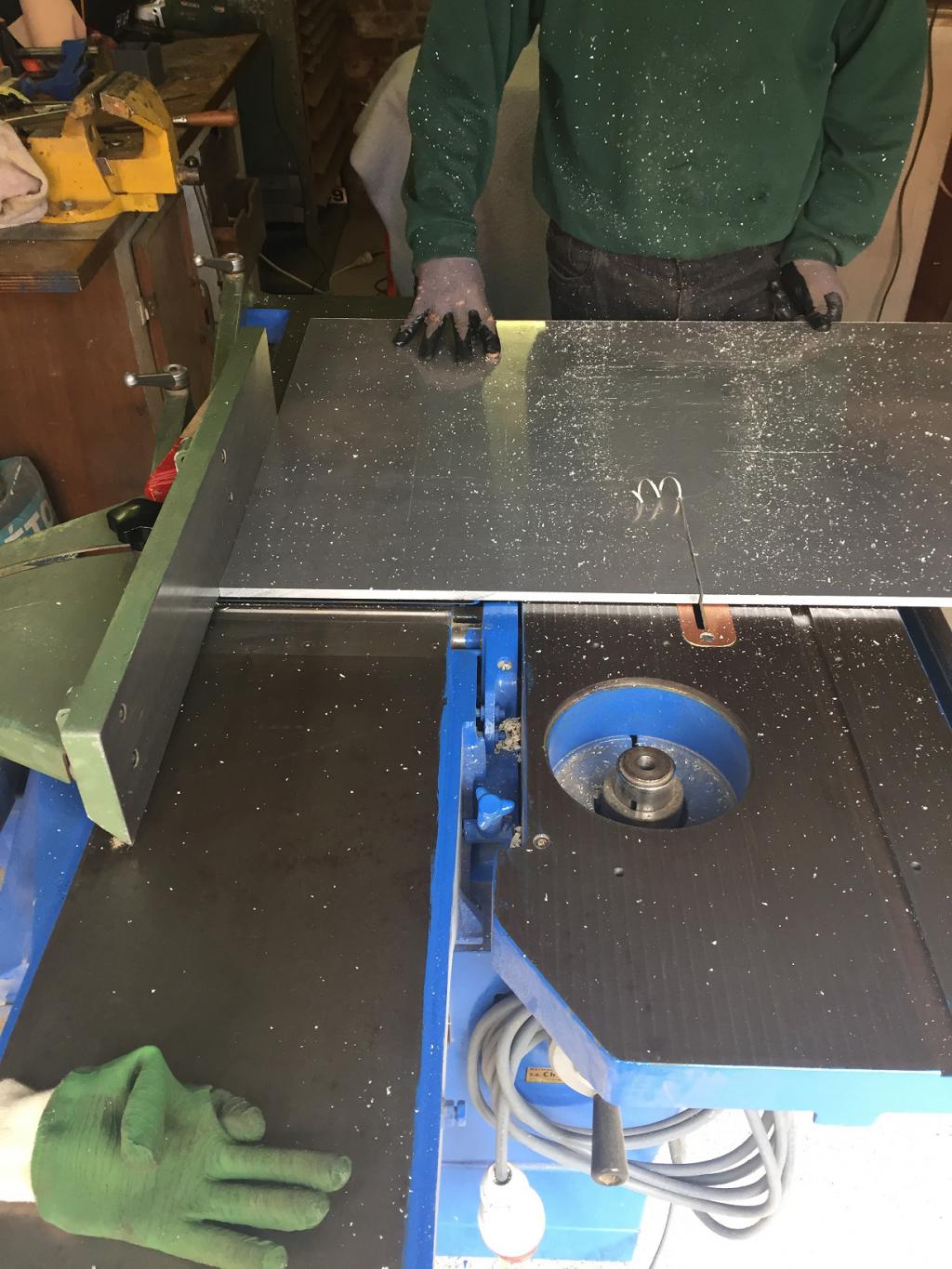

Toutes les tôles sauf les repérés 1, peuvent être coupé a la scie circulaire sans probleme.





Cela était pour "DeuKy-CNC"

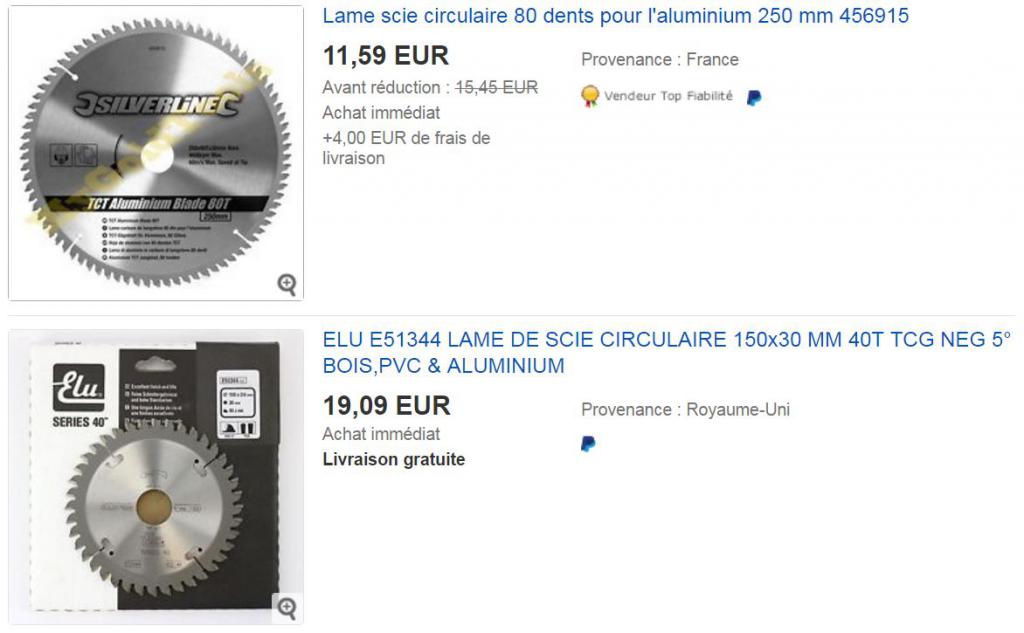

Il suffis d'avoir la bonne lame sur la machine, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 7 Sep - 09:48 (2016)    Post subject: Projet CNC du Chti Reply with quote

Salut Gilles.


C'est bien les qualités des angles qui sont primordial.


Pour ce qui est des plans que tu a crée, ouvre un
,
 avec un clic sur cette icone,
Pour avoir un page a ton pseudo serais mieux, et évité de mélanger les réalisation des membres.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Wed 7 Sep - 10:15 (2016)    Post subject: Projet CNC du Chti Reply with quote

salut papy


la page existe déjà, une partie des profiles sont commandes et les vis et paliers aussi


je fait un dossier complet fournisseur, prix, plans, visserie etc


dés que je commence le montage, j'essaierais de faire un diaporama sur le montage


a+


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 7 Sep - 22:44 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir,
PaPyKyKa comme tu as une fraiseuse avec +/- 0.1mm de précision tu penses que je pourrais faire le déplacement jusque chez toi avec la matière pour l'usinage des petites pièces en fichier PDF ci-joint.

Combien me demanderais tu pour l'usinage si je te ramène la matière ?

Cordialement

Justin

http://www.sendspace.com/file/qjtcvy
http://www.sendspace.com/file/a2ni67
http://www.sendspace.com/file/8lecno
http://www.sendspace.com/file/6gm1py


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Thu 8 Sep - 21:33 (2016)    Post subject: Projet CNC du Chti Reply with quote

Qu'en penses tu papykyka ?

Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 8 Sep - 21:49 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Pour combien en a tu pour les tôles et pour les faire les découpes ??.

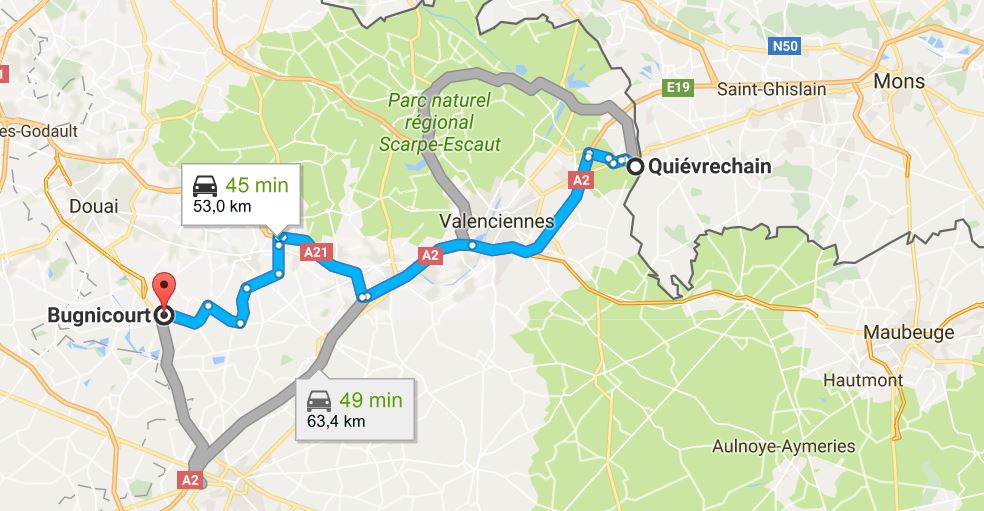

Pour venir chez moi 2 fois cela te fait plus de 400 Km, donc un coût important.
A moins de faire le transport part MR, (Mondial relay), moins d'€uros en fin de compte.

Attendent un peu, j'ai envoyer une demande a un fournisseur en Alsace, regarde en fin de poste ICI.

Mais tu peut aussi leur faire un remise de prix, l'on pourra comparé, si bien sur il nous réponde.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 13 Sep - 13:09 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonjour à tous.
Bon voici ou j'en suis actuellement.
j'ai abandonné l'idée de faire usiner mes pièces dans l'entreprise proche de chez moi. Elle peut assurer une précision uniquement de 0.1 mm.
C'est peut être pour ça aussi que les prix ne sont pas trop trop élevés.

J'ai donc fais une demande de devis sur le site  www.usineur.fr pour le portique complet.
Précision d'usinage : 0.1 mm avec tous les avant trous de 3mm :  Prix T.H.T matière AU4G : 478.69 €  ==> 563 euros avec les frais de ports.

Je vais tout de même faire des autres devis car je suis certain que je peux trouver moins chers.

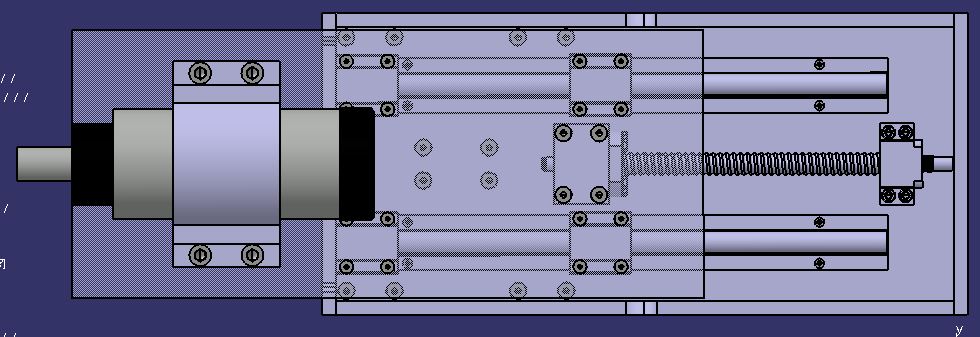

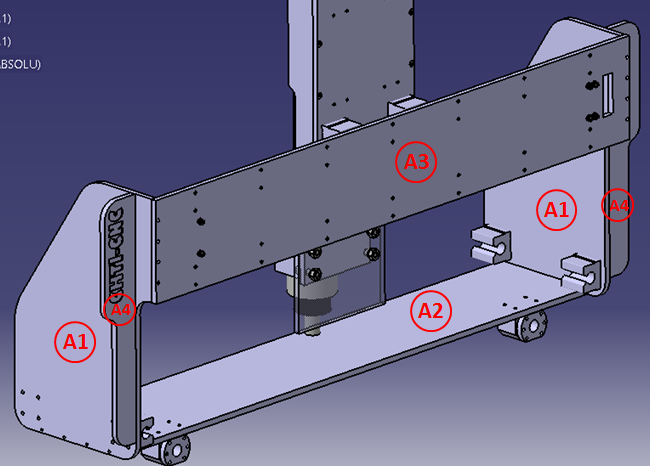

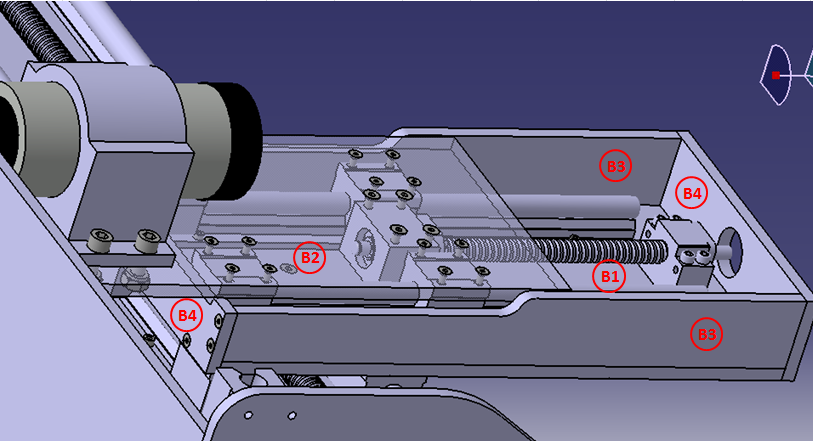

J'ai fait quelques ScreenShot pour définir les pièces qui demandent une précision d'usinage.



Pour les pièces A1, A2 et A3 : il me faudra une précision aux alentour de 0,1 à 0.3 mm. Ce qui est largement suffisant je pense.
Je vais essayer de voir avec PaPyKy pour usiner les pièces A1. je t'envoie les fichiers au format DXF au plus vite.
Pour les pièces A2 et A3 il faudra que je trouve quelqu'un pour les usiner mais pour ce faire il faut une grande CNC (CN) car ce sont des pièces assez grandes.

Toutes les autres pièces (A4, B1, B2, B3 et B4) n'ont pas besoin d'une aussi grande précision, +/- 1 mm est largement suffisant.
Une entreprise qui découpe au jet d'eau me demande 187 euros pour usiner les pièces A4, B1, B2, B3 et B4
Ce qui st beaucoup trop cher.
Je connais une personne qui est passionné d'usinage et qui possède des machines manuel pour la découpe (fraiseuse manuel). Je dois juste lui fournir la matière.
Pour usiner toutes ces pièces il me faudra deux tôles d'aluminium : Une de 500x500 et un deuxième de 300x500
Le site http://www.blockenstock.fr/ reste le fournisseur d'aluminium le moins cher sur la toile.
Pour de l'ALU 2017A T451 j'en aurais pour 125.78 Euros (frais de port inclut)
Pour de l'ALU 6061 T651 j'en aurais pour 107.6 euros (frais de port inclut)

Il faudra ajouté a ces prix l'usinage qui je l'espère ne sera pas trop élevé. j'essaye de le contacter aujourd'hui.

Quel est la différence entre ces deux alliages : ALU 2017A T451 et ALU 6061 T651 ?
Lequel des deux conviendrai le mieux pour ma CNC ?

Cordialement,

Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 13 Sep - 14:02 (2016)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.

Si tu a déjà la matière, tout le reste tu peut très bien le faire toi meme, je m'explique,

Toutes les usinages des tôles peuvent ce découpé a la circulaire, sur une combinée bien sur.
Ou te les faire coupé a l'achat des tôles.

Sauf les deux portique repère A1, qui seront plus difficile a découpé a cause de leur forme, mais pas grave,
L'extérieur, peut avoir quelques dixième de Millimètre de différence, les découpé a la scie sauteuse est possible,
Seul compte l'équerrage dans l’alignement des trous, et encore, cela n'ai pas impératif,
Si tu laisse de l'espace de 0.5 Mm pour avoir du réglage, l'on n'est pas dans l'industrie.

Bien sur ce serais mieux d'avoir un trous de 5 Mm pour une vis de 5 Mm, mais pas impératif.

Une fois ces tôles A1, réalisé, les A2 & A3, y sont fixée a l'équerre foré et taraudé et fixé ensemble.

Et ainsi de suite pour tout le reste du portique, tout comme tu la surement fait dans ton assemble en bois,





Que j'ai regardé sur ta chaîne Youtube, et ou tu ne serais pas comptent de toi, il te resterais a refaire les tôles A1,
Une fois ta machine fonctionnelle, pour ma part, c'est ce que je ferais, a moins que les € ne te manque pas.

C'est bien pour cela que beaucoup d'amateur font plusieurs versions de machines, v1 ,v2, ....
Et de plus en plus précise, mais aussi il font des progrès dans leurs versions suivantes,
Cela n'ai pas plus mal, car leurs montage suivant n'en seront que plus précise.

On bien alors pourquoi vouloir faire du HomeMade, au-temps acheté du tout fait.

Pour ce qui est de l'aluminium de 10, le moins €, est suffisant, l'on n'est pas dans l’assemblage avionique.
Et que pour une tôle de 2000 x 1000 x 10 Mm, ici tout prés de chez moi, il me le font a 245 € HTVA,
Donc de quoi faire 4 machines comme cette que tu projette de faire, et il peuvent la découpé avec supplement.

La 8 Mm a 167 €, La 5 Mm a 91 €, La 3 Mm a 46 €..........
Le Trespa de 3050 x 1530 x 10 M donc 4.47 M² a 135 € HTVA.

Ou je viens justement allez acheté du 'Prespa' en 10 et 3 MM, pour peut-être refaire une CNC dans cette matière,
Pour crée ma table d'usinage pour "DeuKy-CNC", car usinage avec projetions d'eau blanche.









Il faut absolument prendre les diverses matière complète, pour avoir un prix compétitif.

A plus, et ce dire que cette machine est du HomeMade, donc pas poussé bobonne dans ......., PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 13 Sep - 20:20 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir PaPyKy,

Je suis tout à fait d'accord avec toi sur : Nous faisons du HomeMade pas de l'industrie. Mais je suis quelqu'un de maniaque et pointilleux lol je veux toujours le + ^^
Mais merci de me remettre dans le concept PaPyKy.

Je vais y aller étape par étape afin de trouver le meilleur compromis sur le prix du portique !

J'aurais deux questions :

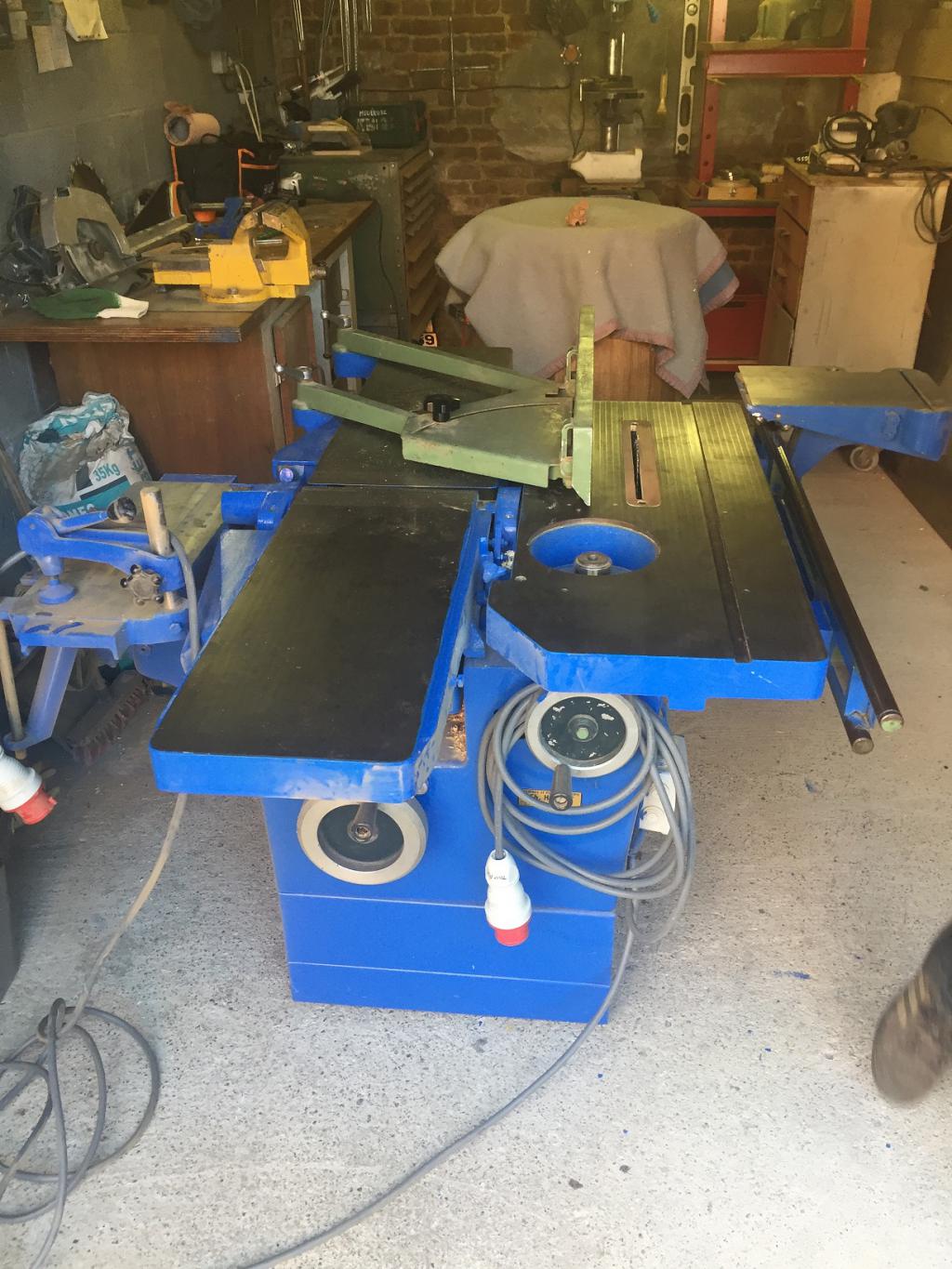

- Nous avons un combiné à la maison, par contre peux tu m'en dire d'avantage sur le disque affuter spécialement pour l'aluminium ?
- Le catalogue DHK que as fourni plus haut n'indique pas la tôle de 10 mm dont tu parles. Il faut les appeler pour obtenir les prix sur le 10 mm ?

Je viens de voir qu'il y a également un DHK proche de chez moi : Cambrai et Lille

cordialement

Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 13 Sep - 21:05 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


il y a une page sur le sujet de la coupe d'aluminium ICI.


Tout est sur cette question.


C'est a dire pour les métaux, il faut que la lame soit de qualité, c'est sur.
Trois types d’affûtage doit être faite 1 dent sur 3, une taille a gauche, l'autre la partie supérieur, la dernier une taille a droite.


Je savais que tu était un perfectionniste, mais faut avoir du bon sens aussi, mais tu va faire tes découpes avec de la technicité que tu à.


A plus, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 13 Sep - 21:49 (2016)    Post subject: Projet CNC du Chti Reply with quote

Je vais lire le post sur la decoupe et regarder les vidéo ce soir.

J'appellerai également demain l'entreprise où tu as été acheter le trespa hier.
Je vais voir pour une commande et livrer dans le nord à cambrai.


Back to top
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Wed 14 Sep - 07:36 (2016)    Post subject: Projet CNC du Chti Reply with quote

salut à tous


passionnant le sujet, justin se que tu fait coûte de l'argent.
Mais quand on aime on compte pas (bon ok un petit peux  Smile


il est normal que tu prenne un maximum de renseignements tarifaire et faisabilité,
MAIS papy à sortie la phrase magique, ta CNC est la version BETA,
fait toi bien la main dessus note les défauts à corriger pour la prochaine qui te coûtera aussi de l'argent (mais un peux moins)


pourquoi pas faire la 1er en trespan de 13mm cela coûterais beaucoup moins cher et serais très fonctionnelle au finale

je viens juste de commander une partie du bâtit après 6 mois de réflexion et je suis toujours dans le harware.
J'ai pas encore attaqué électronique  Mr. Green


moi aussi étant très pointilleux j'essaye de faire au mieux mais au finale on avance pas vite,
il faut se dire que c'est un hobby pas de l'avionique


pour les alus


Le 2017 (ou AU4G) anciennement appelé en France duralumin est utilisé pour Pièces de résistances chaudronnées ou usinées.
Aéronautique. Matériel roulant, le 6061, utilisé pour l'Aéronautique, armement et le spatial

a+


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 14 Sep - 09:46 (2016)    Post subject: Projet CNC du Chti Reply with quote

Salut Gilles.

Pour les prix, je crois et meme sur que le 'Trespa' est plus onéreux que l’aluminium en fin de compte,
Nous petit consommateur de matériaux de ce genre, pour nos CNC.

A moins de trouvé un revendeur qui veulent bien te vendre a dimension sans supplément de prix,
Ce qui serais étonnant, au risque d'avoir des morceau invendable sur le dos.

Je me suis fait un devis chez un gros fournisseur DHK, pour ne pas le cité, et....
Et il faut prendre la feuille complet, et coupe possible avec un supplément pour les coupes,
Apres un certain nombres de coupe gratuite, j'ai pas demandé de combien.

245 € pour de l'alu de 10 Mm, en dimension de 2000 x 1000 Mm : 2 M²
161.60 € pour du Trespa de 10 Mm, en dimension de 2550 x 1860 Mm : 4.73 M²
197.12 € pour le Trespa de 13 Mm, tout cela Htva de 21%.
Et aussi : 3050 x 1530 Mm ; 3650 x 1860 Mm en 6-8-10-13 Mm

il existe un produit similaire 'le print hpl' a 97.90 en 10 Mm & 115.20 en 12 Mm en dimension de 3050 x 1300,
Et aussi : 4200 x 1300 Mm : 3660 x 1610 Mm : 4200 x 1610 Mm. en 6-8-10-12 Mm

Salut a tous en gros soleil ce jour et 30°, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 14 Sep - 10:09 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonjour,
Bon bah écoutez !
Journée qui commence bien !
Un coup de téléphone chez DHK : Tôle aluminium 10 mm 2000x1000 245 euros.
On rajoute la TVA et comme on dépasse les 250 euros il y a pas de frais de livraison et on paye à la livraison !
C'est magnifique ! Que demander de mieux ! Et niveau prix c'est très très avantageux !
Je vais tout de même me renseigner pour faire quelques découpe au préalable ! Smile

Merci PaPyKy pour cette entreprise Smile


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 14 Sep - 10:13 (2016)    Post subject: Projet CNC du Chti Reply with quote

Ah oui, Justin, c'est une bonne nouvelle, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 17 Sep - 10:44 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonjour à tous,

PaPyKy suite à plusieurs échanges avec DHK ils peuvent me réaliser des découpes de la tôle
(Ils ont plein de machine numérique, jet eau et laser).


A mon avis ça sera au jet d'eau pour les découpes gratuite cela doit pas être très très précis mais bon ...
Je peux leur faire découpé des grand rectangle, je m'explique :
La tôle fait 2000x1000
Voici la dimension de mes pièces A2 et A3 :
A3 : 1080x175
A2 : 1060x190

Je pourrais leur demander de me couper deux longueurs : 2000x175 et 2000x190

Mais voilà la j'ai besoin de ton expérience PaPyKy,
comme le but étant d’être le plus précis dois-je leur demander de couper mes pièces à la mesure exacte soit 175 mm
(Pièce A3) et 190 mm (Pièce A2) ou devrais je prendre une marge et réajuster moi même avec la scie circulaire ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 17 Sep - 11:12 (2016)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


DHK, va les coupé très précisément a la scie circulaire, et cela est aussi bien que tu pourrais le faire,

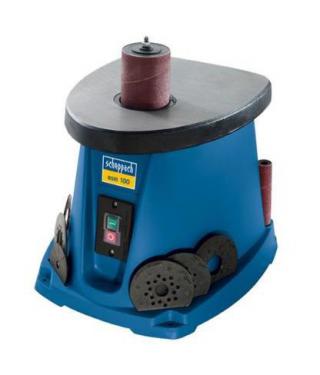

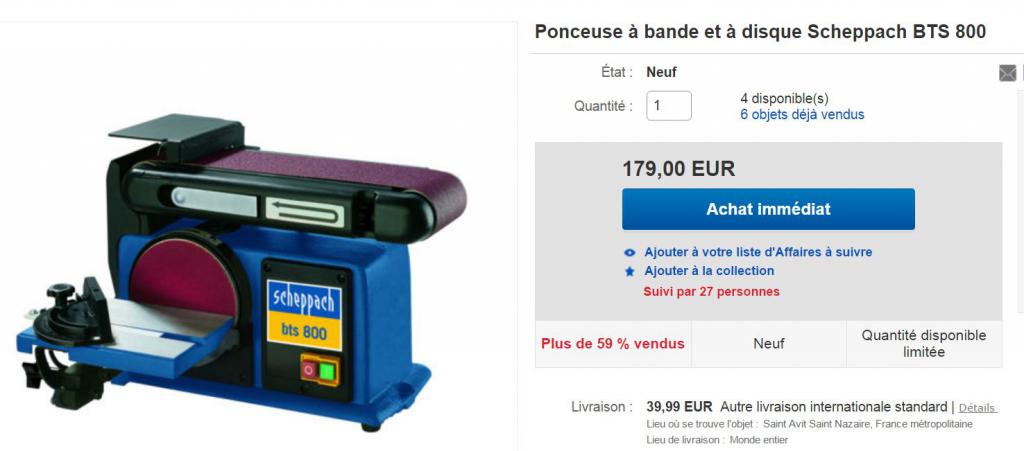

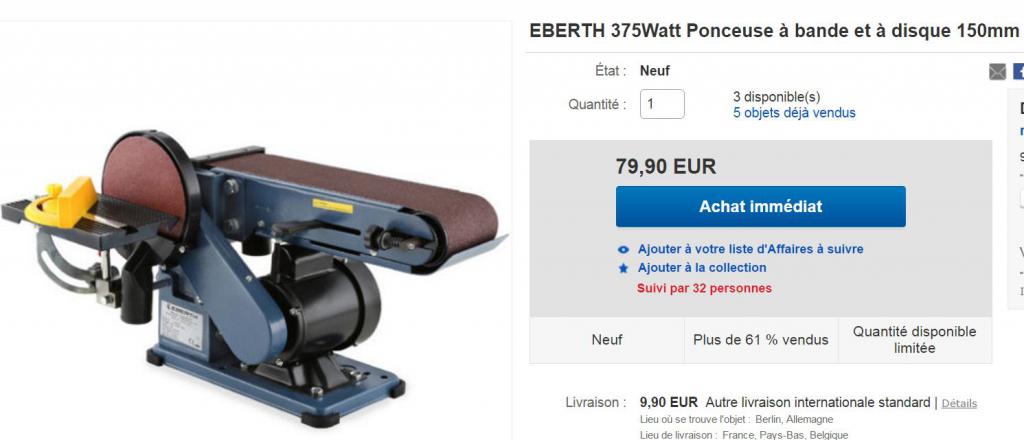

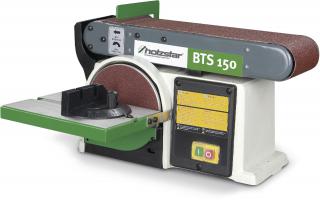

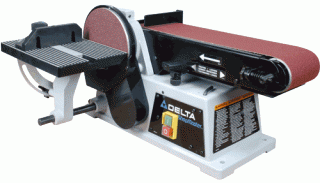

Juste a surfacé les cotés avec un bande d'abrasif sur touret, comme celui-la.

 j'en ai deux similaire avec des grains différent pour plus de facilité.
Récupéré en 'Brocante' a bon prix, et les bandes sont facile a trouvé en GSB.

C'est ce que je fait toujours, pour avoir des faces propre si elle sont sale, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 17 Sep - 14:19 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonjour Smile
Bon c'est impeccable alors
Je vais faire la commande sans plus attendre.

Le touret que tu me montre doit être utile Smile
Par contre ce type de modèle est très rare a trouver car il en existe plein d'autre mais sous des formes différentes.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 17 Sep - 14:41 (2016)    Post subject: Projet CNC du Chti Reply with quote

Salut a toi.


Deux type différent,



Différente marque sur ce modèle, celui que je préfère.





Celui est plus puissant, mais le plateaux circulaire est mal placé, quand l'on veut utilisé la bande sur des pieces large.


Enfin c'est ce que je constate, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 17 Sep - 15:03 (2016)    Post subject: Projet CNC du Chti Reply with quote

Impeccable ! merci des conseils PaPyKy Smile
Je suis déjà entrain de réfléchir pour me découper les pièces !
Hâte de recevoir l'aluminium Smile

Je regarde également sur le net si je peux trouver des disques de scie circulaire pour découper de l'aluminium.
Peut être qu'on en trouve aussi dans les grandes surface

Les lames au carbure avec 48 dents ça va pas ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 17 Sep - 15:27 (2016)    Post subject: Projet CNC du Chti Reply with quote

Salut a tous.

Je fait une rechercher sur Ebay.be, trouvé cela, mais tout les prix, et qualité.



Entre ces deux là, je prendrait la 'Elu', plus petite, mais suffisante pour coupé les alu qui seront de faible épaisseur (40 Mm Maxi).




Ou un peu plus grande, et Elu est une marque réputée, A plus PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 17 Sep - 17:39 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir,
Merci pour les informations PaPyKy,
Voici un petit screenshot avec tous les rectangles que je devrais découper a la scie circulaire.
En jaune c'est les découpes que je demanderai bien a DHK. Qu'en pensez vous ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 17 Sep - 19:54 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir a tous.

Oui, cela est correcte, ainsi tu pourra mettre en tète bêche les deux A1.

Mais tu trouvera surement la place pour placé les deux B4, a l'intérieur de la chute de l A1, Non ??.



Déplacé une coupe de 15 Mm, et tu a assez pour un morceau de 220 x 50 MM, et cela ne change rien,
J'ai laissé juste le trait de scie de 3 Mm.

A toi de voir, pour moi tu aura assez, cela vaut la peine de prendre la tôle complet, pour le prix ??.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 17 Sep - 22:48 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir PaPyKy !

Oui dans les chutes les morceaux de 220x50 peuvent passer Smile

Bah DHK fournissent que les tôles entière non ?
Ils peuvent fournir uniquement les surfaces dont j'ai besoin du penses ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 17 Sep - 23:44 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir.

Oui, fait ce que tu veut, c’est vrais que ce sont des bout de chandelles, Mais tu verra qu'il y a jamais de chute.

On a toujours besoin de ce bout, qui est destiné au bac, l'on va toujours le recherché pour une autre pièce.

C'est pour bien te convaincre que il y a pas de petit profit, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 18 Sep - 19:16 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir,

Donc oui c'est très intéressant de prendre un tôle complète car c'est largement moins cher comme je fais l'usinage moi même.
Par contre j'ai trouvé quelqu'un qui pourra me réaliser tous mes avant trou de mes pièces avec ça CNC pour 20 euros seulement ! C'est cadeau !

PaPyKy, DHK fournit uniquement par tôle ? Si je leur demande juste ce que j'ai besoin ils voudront pas si ?
Car c'est sur que si je ne prend pas le surplus d'aluminium cela me reviendra moins couteux.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 18 Sep - 21:08 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir a toi, Justin.

Ici chez eu il ne vente que par unité, il veuille bien coupé un certain nombres de coupe,pour pouvoir les emportés,
Mais c'est tout, mais cela te servira toujours, c'est toujours utile d'avoir de la matière.

Car si chaque fois que tu a besoin un bout, tu paye les frais de port, te déplacé, tel, Etc.... cela triple vite le prix.

Mais c'est pour cela que je vais régulièrement chez les ferrailleurs, quand je passe par chez eux, pour faire de la récup, au 1/4 du prix,
Je prend parfois des choses que je n'ai pas besoin de suite, mais quand l'ont a sur place, pas de frais supplémentaire,
C'est sur qu'il te faut de la place pour le stocké, et que va tu faire usiné avec cette CNC ?,
Du bois, ou tout autres produits, si chaque fois, il te faut courir, ici ou là, cela fait vite te coûter chère.

A toi de voir, A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 19 Sep - 21:47 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir à tous
Bon bon c'est bon je suis décidé !
Apres bonne réflexion j'ai pris ma décision
DHK peut fournir une surface d'aluminium sur demande mais pour des tôles inférieur à 10mm.
À partir de 10 mm ça ce vend à la tôle.
La tôles de 10 mm en 1000x2000 chez DHK est à 592 euros TTC.
Relativement cher, mais comme disait papyky les chutes servent toujours pour les futurs usinages.


De mon côté j'essaye tout de même de limiter les coups.
Je ne vais pas usiner des pièces dans de l'aluminium de 10mm tout de suite. Je prendrai donc juste le nécessaire.


J'ai donc continué les recherches.
J'ai trouvé un fournisseur appellé huon dans la ville de saint Amand les eaux.
Mais hélas ils vendent également à la tôle.
Tôle d aluminium de 10mm 1000x2000 a 370 euros TTC.
Beaucoup moins cher mais trop de matière pour moi.
Pour ceux qui sont de la région ca vous fera une adresse pour de la matière 😀
Merci qui ? Merci bibi lol les prix sont très intéressant.


Et au final j'ai trouvé une entreprise à QUIEVRECHAIN nommé Demarez.
Très serieux et très pro. Précision d'usinage au laser +/- 1 mm
C'est pourquoi je prendrai une surface de 1200x1000 ce qui est suffisant pour usiner toutes mes pièces. Prix : 290 euros TTC
Le prix me convient 😀


Je vais chercher la tôle cette semaine.
Nous avons déjà le disque 50 dents au carbure.
Y a plus qu'à faire comment on dit d'unch nord


Cordialement


Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 19 Sep - 22:08 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir a toi.


Et bien voila tu a trouvé tout ce qui faut.








Quand meme deux heures de route, c'est déjà beaucoup, enfin, Bonne route, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 19 Sep - 22:13 (2016)    Post subject: Projet CNC du Chti Reply with quote

Je travaille à petite forêt proche de Valenciennes.
Cela fera beaucoup moins de route.
20 minutes pour y aller et 40 minutes pour revenir à la maison.


Un ptit bou de route pour un petit bonheur de plus lol


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Fri 23 Sep - 14:45 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonjour,

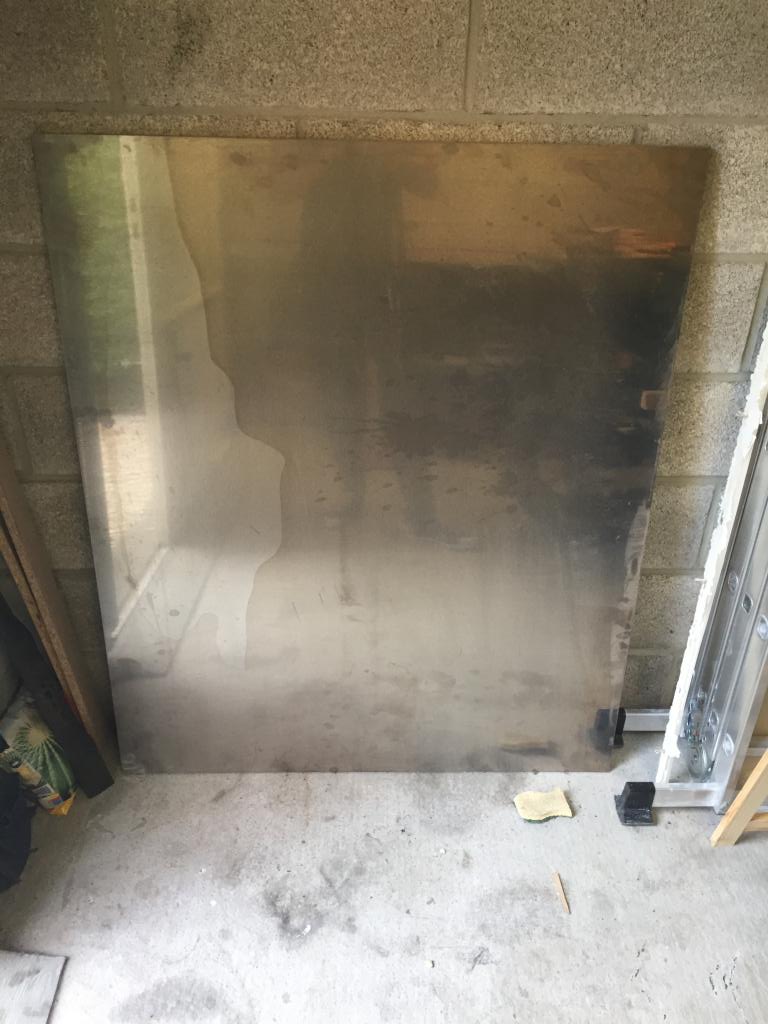

C'est tout bon ! La tôle d'aluminium est dans le coffre !
On va pouvoir commencer l'usinage des pièces du portique Smile

Les pièces avec des formes basique vont être simple a découper.
Par contre les pièces avec des formes un peu particulière je ne pourrais surement pas les faire entièrement avec la scie circulaire ....

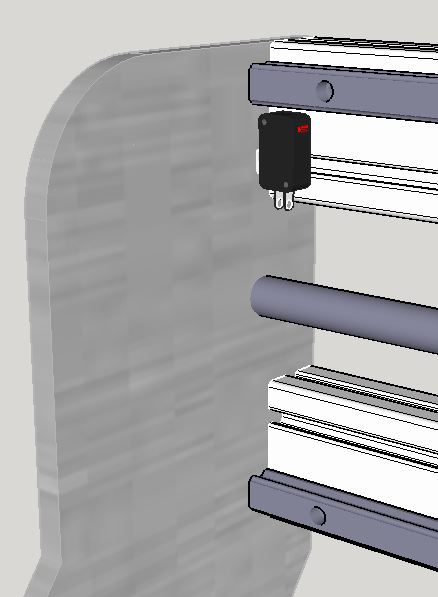

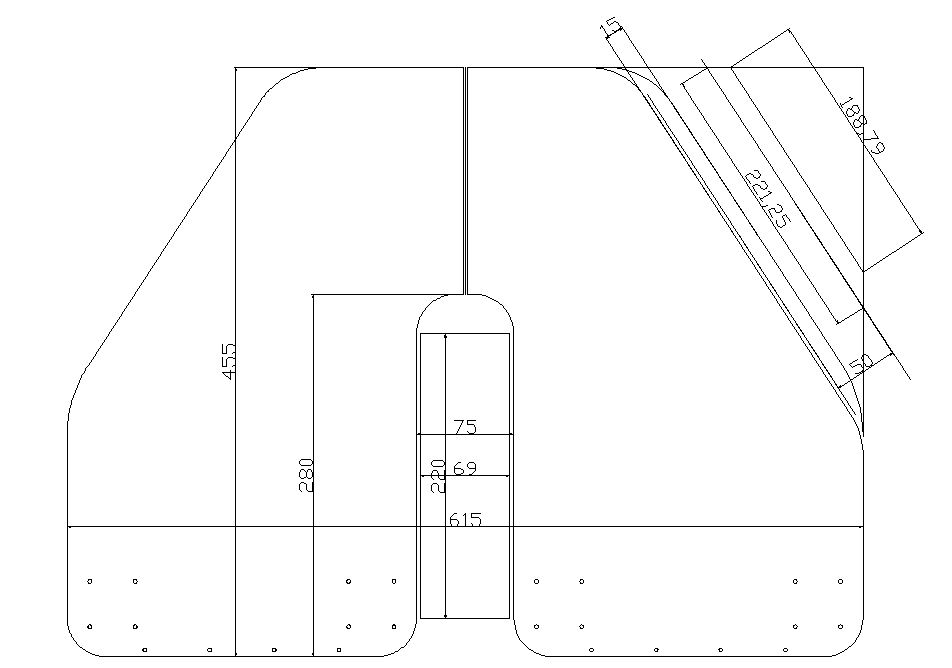

Je sais que certain me diront que mes formes arrondies ne servent a rien et pourquoi pas faire des coupes droites tout simplement.
Mais c'est juste une question d'esthétique ^^^

Comment feriez-vous les arrondies vous ?
a la dremel ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 23 Sep - 19:56 (2016)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.

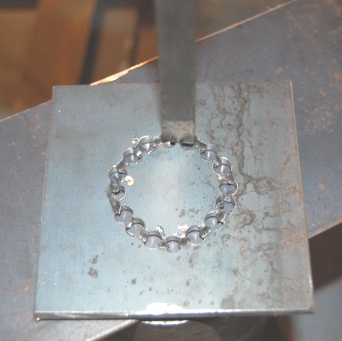

C'est facile à réalisé, foré une série de trous de petit diamètre, les un a coté des autres, c'est ce que l'ont appel ' un point de chaînette.



Puis une mèche plus grosse pour passé d'un trou a l'autre, et un coup de lime demi-ronde.

Ou avec un bouchon en abrasif,


Cela ce fait sur foreuse a colonne, très facilement ou sur bâti alternative,

Ou bien avec un scie sauteuse, avec une bonne lame de qualité, très étroite.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 24 Sep - 20:43 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir
Merci beaucoup pour toutes ces informations papyky
Y a plus qu'à !




, J'ai remis l'image droite, PapyKy.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 24 Sep - 20:58 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Y,a plus Ka, des photos de ton travail serais bien, Merci a toi, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 3 Oct - 21:17 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonjour à tous.

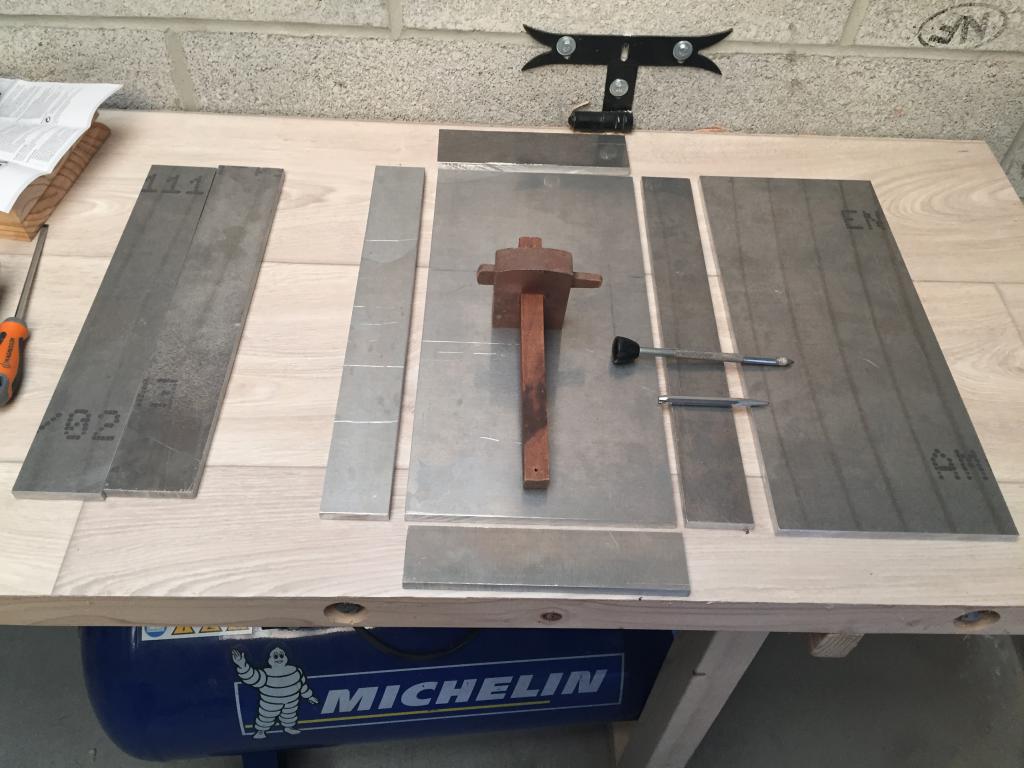

La tôle est découpé !
Ce sont les premières découpes. Il y a des coupe de finitions a réaliser et poncer également les tranchants.
Les photos sont a venir Smile

Je recherche un combiné ponceur.

J'ai trouvé ceci sur leboncoin :
https://www.leboncoin.fr/bricolage/1000214995.htm?ca=17_s
Connaissez vous cette marque ? J'hésite ! 375 W est-ce déjà bien ?




EDIT : Malheureusement il est déjà vendu ...


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 3 Oct - 21:44 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.

Cela est suffisant question puissance, mais c'est le pire, c'est le plateaux qui au dessus de la bande,
Enfin c'est mon avis.

Car j'ai les deux modèles, pas de cette marque, mais identique dans les abrasifs.













Mais tous on leurs avantages, un bâti en fonte plus lourd est bien plus stable, enfin je pence, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 4 Oct - 09:49 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonjour Smile
Je prend note des conseils Smile
Par contre dure dure d'en trouver d'occasion sur leboncoin.

Pas mal du tout la vidéo ! Il construit entièrement son combiné ponceur ^^


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 4 Oct - 10:04 (2016)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.

Oui !!, et c'est pas sont premier outil, qu'il fait, cela fait plusieurs années que je le suit, ce canadien.

Beaucoup d'idée a découvrir sur sont site, mais il y a d'autres, comme celui-ci, qui fait deux version de ces vidéo, Fr/Ang,





Et plein d'autres dont je suit abonné, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 5 Oct - 20:07 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir,

Nous avons découpé les tôles avec le combiné suivant :







Je n'ai pas pris des photos des pièces découpé mais je le ferai assez vite.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 5 Oct - 20:28 (2016)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.

Quel type de lame a tu utilisé, et quel est la puissance de ce combiné, Robland je pence ??
Et bien voila tu a tout pour coupé, et toi qui te pausais des questions, c'est facile NON ?.

Songe a faire un 90° a ton Gsm quand tu fait une vidéo, avoir des bandes noir, plus que d'images, !!!.

Mais oui l'on crois que les combinée c'est pour uniquement pour les bois, et bien non, meme l'acier peut être coupé.



A plus pour d'autres images, Merci a toi, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Thu 6 Oct - 14:08 (2016)    Post subject: Projet CNC du Chti Reply with quote

Salut Smile

Alors c'était une lame au carbure pour couper de l'aglo.
Mais cela a très bien coupé l'aluminium Smile Comme du beurre

Oui désolé prochaine fois je tournerai le téléphone pour filmer

Concernant le combiné je ne me souvient plus de la marque. Je vous dit ça ce soir en rentrant

Bon je vais dans un premier temps réaliser les trou et taraudage de l'axe Z.

Comment procéderiez vous pour la réalisation des trou sachant de les axes guidés et la VAB doivent être parallèle ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 6 Oct - 17:43 (2016)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Faire un calibre avec une chute de tôle, fixer deux patins à billes, a la largeur voulue,
Et le faire coulissé a fur et mesure des trous et taraudage, c'est comme cela pour tout les guides X -Y - Z.


Car il ne peut pas avoir le moindre dur, dans les déplacements.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Thu 6 Oct - 19:45 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir papykyka,
J'ai vraiment du mal à comprendre ta méthode avec le calibre ... je suis quelqu'un de très visuel
Pas tjrs facile de comprendre par écrit lol
Pourrais tu me donner plus de détails ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 6 Oct - 20:09 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.

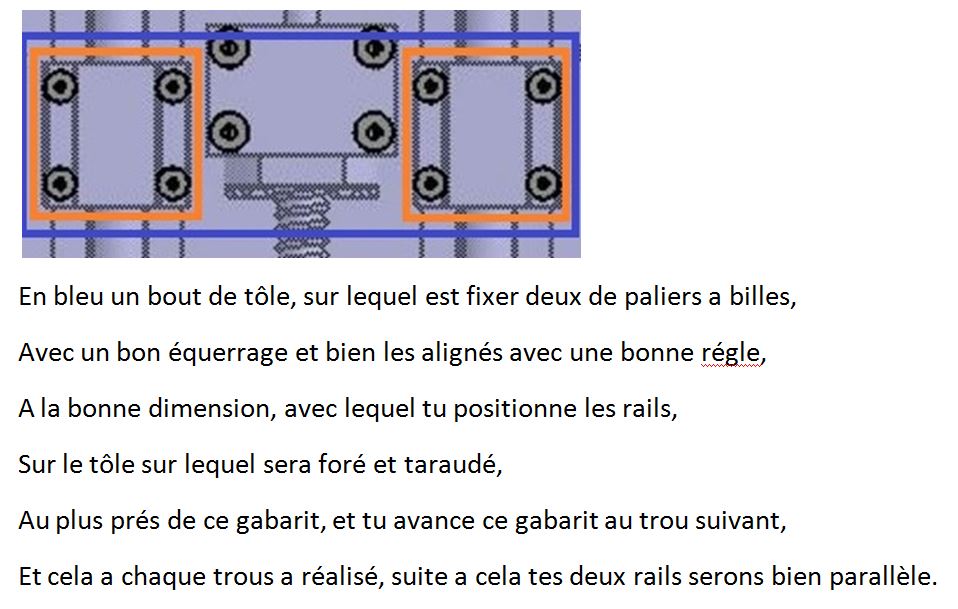

Voila comment est sur d'avoir la même distance entre tes paliers.



A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Display posts from previous:
Post new topic   This topic is locked: you cannot edit posts or make replies.    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres. All times are GMT + 2 Hours
Goto page: <  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  >
Page 9 of 10


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Cookies | Charte | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
