Projet CNC du Chti
Goto page: <  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  >

Post new topic   This topic is locked: you cannot edit posts or make replies.    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres.
Previous topic :: Next topic
Author Message
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 10 Oct - 19:06 (2015)    Post subject: Projet CNC du Chti Reply with quote

PublicitéSupprimer les publicités ?
Salut justin.

C'est vrais, l'on ne sais pas être



Bonne route a toi, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 2 Jan - 17:57 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonjour à tous !
C'est bon ! Me revoilà !
Je recommence l'avancement de mes plan la semaine prochaine !
L’emménagement est terminé, il nous reste encore des meubles a acheter mais bon.
Il faut que j'avance dans mes plans que cela se termine, que je fasse usiner l'aluminium du portique.

@très bientôt

Cordialement,

Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 2 Jan - 18:08 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir a tous.


Et qui, c'est pas facile de faire plusieurs choses a la fois,
Mais cela va ce faire, car je sais que tu peut le faire, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 5 Jan - 20:21 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonjour à tous.
Bon depuis une semaine je me renseigne auprès de plusieurs entreprises pour trouver du HDF autrement dit Medium à haute densité.
Cependant ils ne connaissent pas quand je leur en parle.
Sur internet on trouve pourtant pas mal d'information sur le HDF.
Il va peut être falloir trouver d'autres solutions pour la surface d'usinage.
Car les panneaux profilés alu, ou panneau d'aluminium simple : Trop couteux
Si vous avez des idées je suis preneur.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 5 Jan - 20:55 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


J'ai trouvé cela dans ta région.





C'est vrais que je ne trouve rien en France, Pourtant en Belgique c'est facile a trouvé.


Tu peut mettre deux couches de ce MDF ignifugé ou de couleur verte.


A plus, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 5 Jan - 21:49 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir
Oui c'est vrai que c'est dure dure d'en trouver en France.

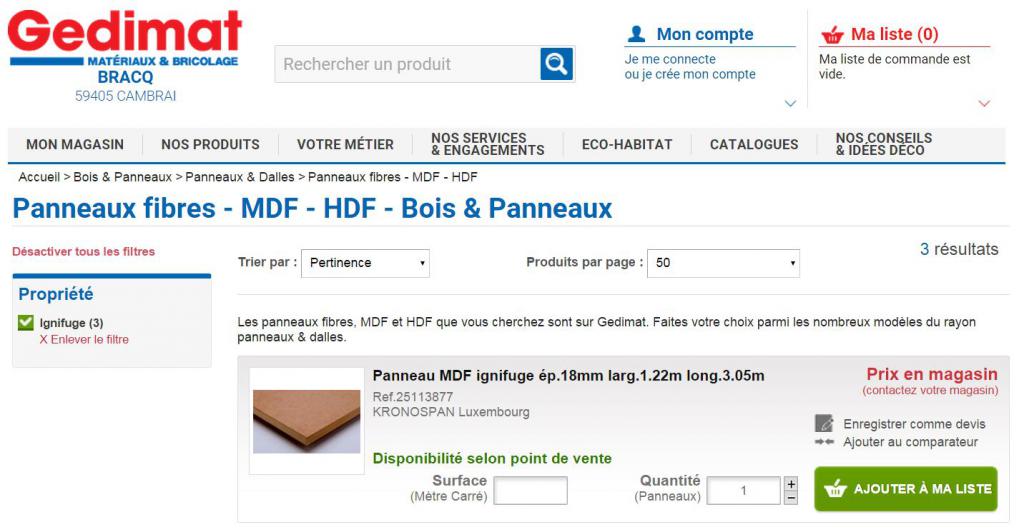

Sur le site c'est du mdf ignifuge. C'est identique au hdf papykyka ?
Cordialement
Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 5 Jan - 22:25 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


NON, mais d'est plus dur que du MDF,
Ou encore hrydro (Vert) est plus dur aussi.


En trouvé en 22 Mm, ou plus serais pas mal.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 27 Feb - 00:52 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Smile
Me revoilà pour quelques questions lol
J'ai repris mes plans.
Je me pose des questions sur le positionnement de la fraiseuse.

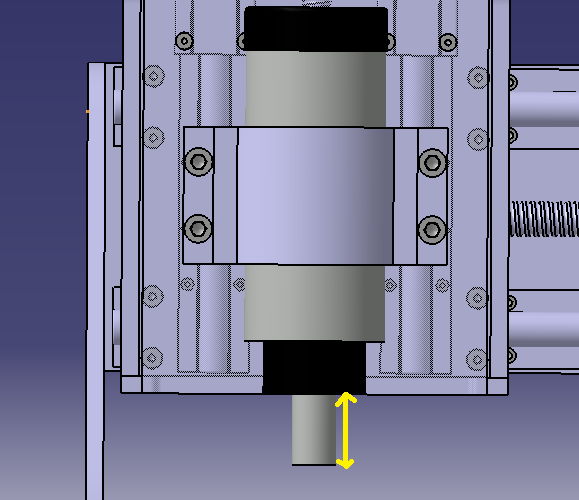

J'ai fais deux ScreenShot pour mieux vous faire comprendre :



PaPyKyKa comment positionnerais tu la fraiseuse ?

Cordialement,

Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 27 Feb - 01:46 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Belle images, mais cela est bien trop haut, enfin tout dépend de la hauteur, ou profondeur que tu veut usiné.


Si tu veut pouvoir usiné une profondeur de disons 50 MM, il te faut du passage du portique de plus de 50 Mm.


Si ta pieces a des parties plus haute, que la partie sur lequel tu va fraisé, il te faut de la hauteur.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 15 Mar - 00:37 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonjour,

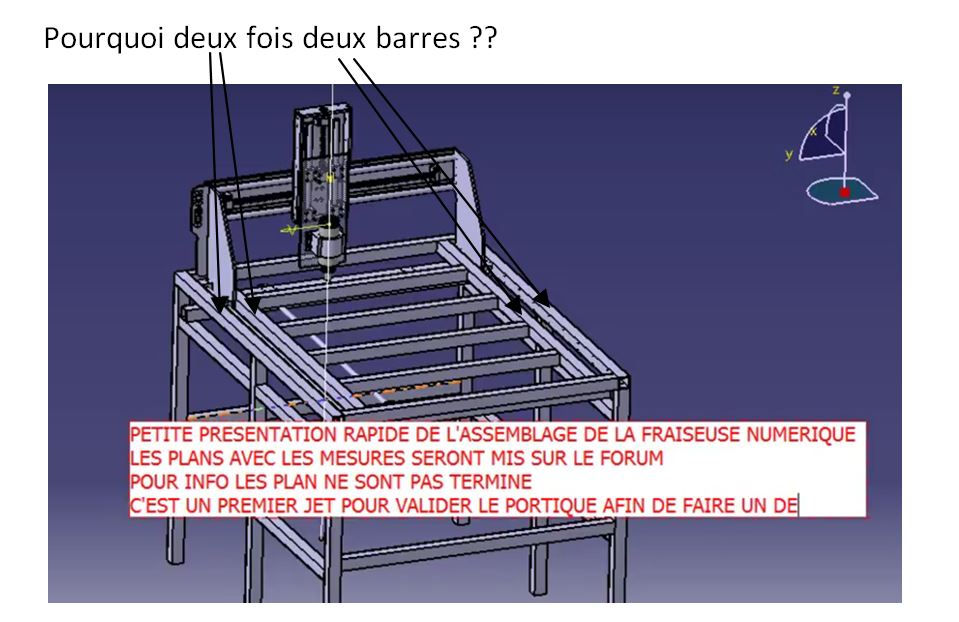

Le 3D et les plans avancent. Voici un petite présentation vidéo. Demain je donnerai plus de détail avec des plans.




Cordialement

justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 15 Mar - 01:02 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Très bonne vidéo et très bon dessin 3D, mais... rien a redire sur ton projet.
Sauf, pourquoi 4 barres sur les coté des guides.




N'oublie pas que si tu veut découpé tes tôles il te le faut en 2D.


J'attend avec impatience les autres images, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Fri 18 Mar - 23:47 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir PaPyKyKa,

J'ai fait deux fois deux barre pour faire un bon support pour mettre ensuite la surface d'usinage qui sera une bonne planche de HDF.
C'est beaucoup trop ?
Je peux toujours changer la structure celle-ci n'est pas figée.
Je prend tous les conseils Smile

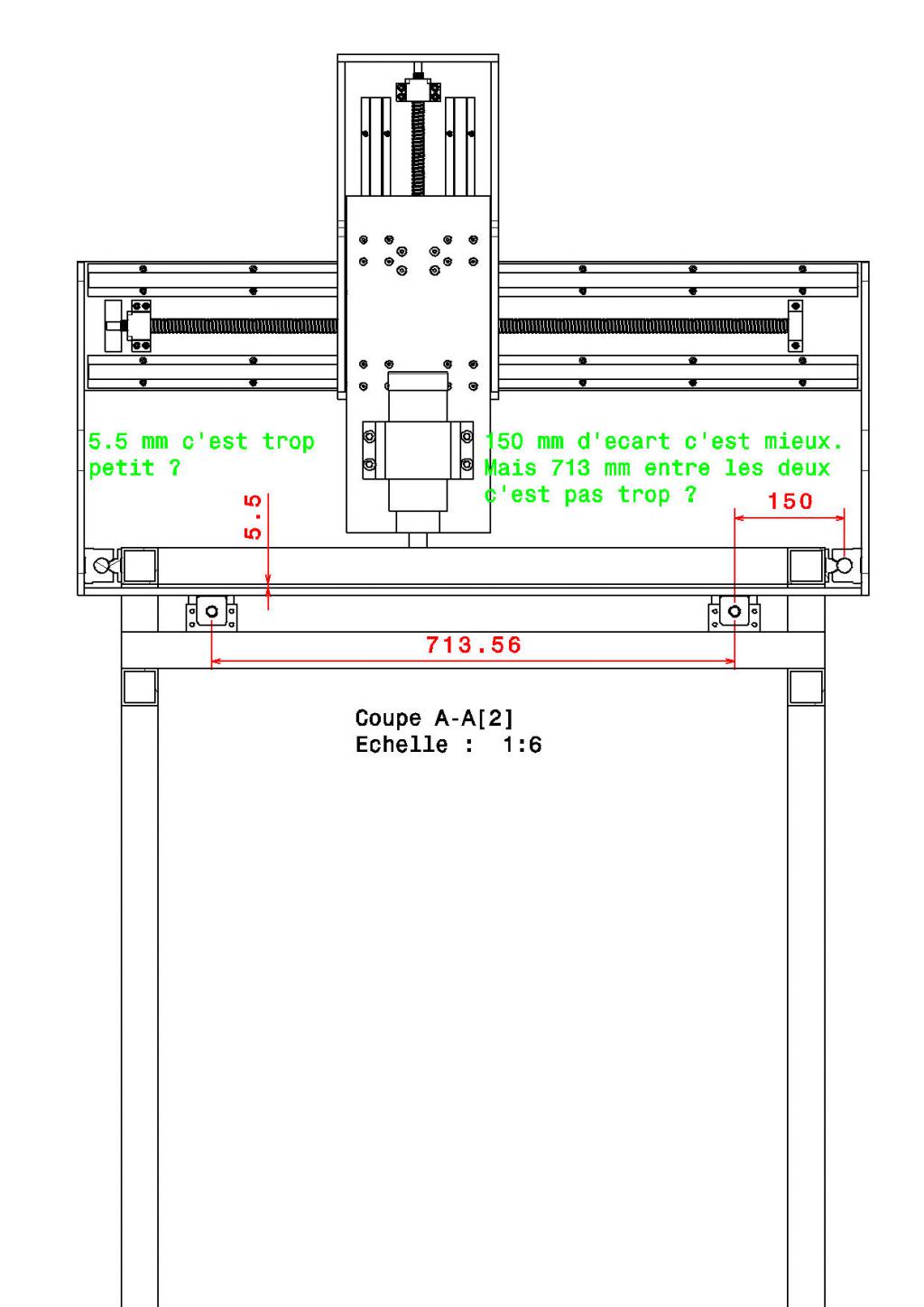

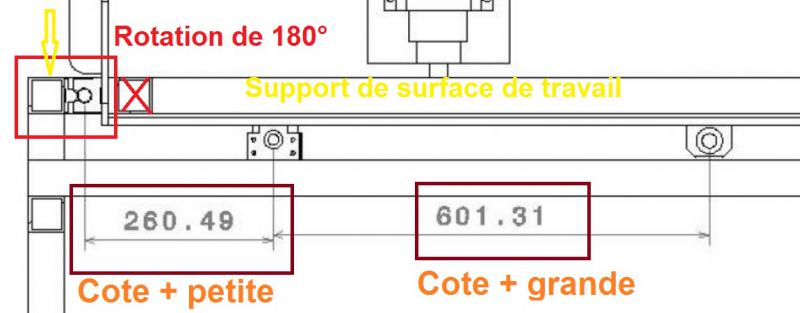

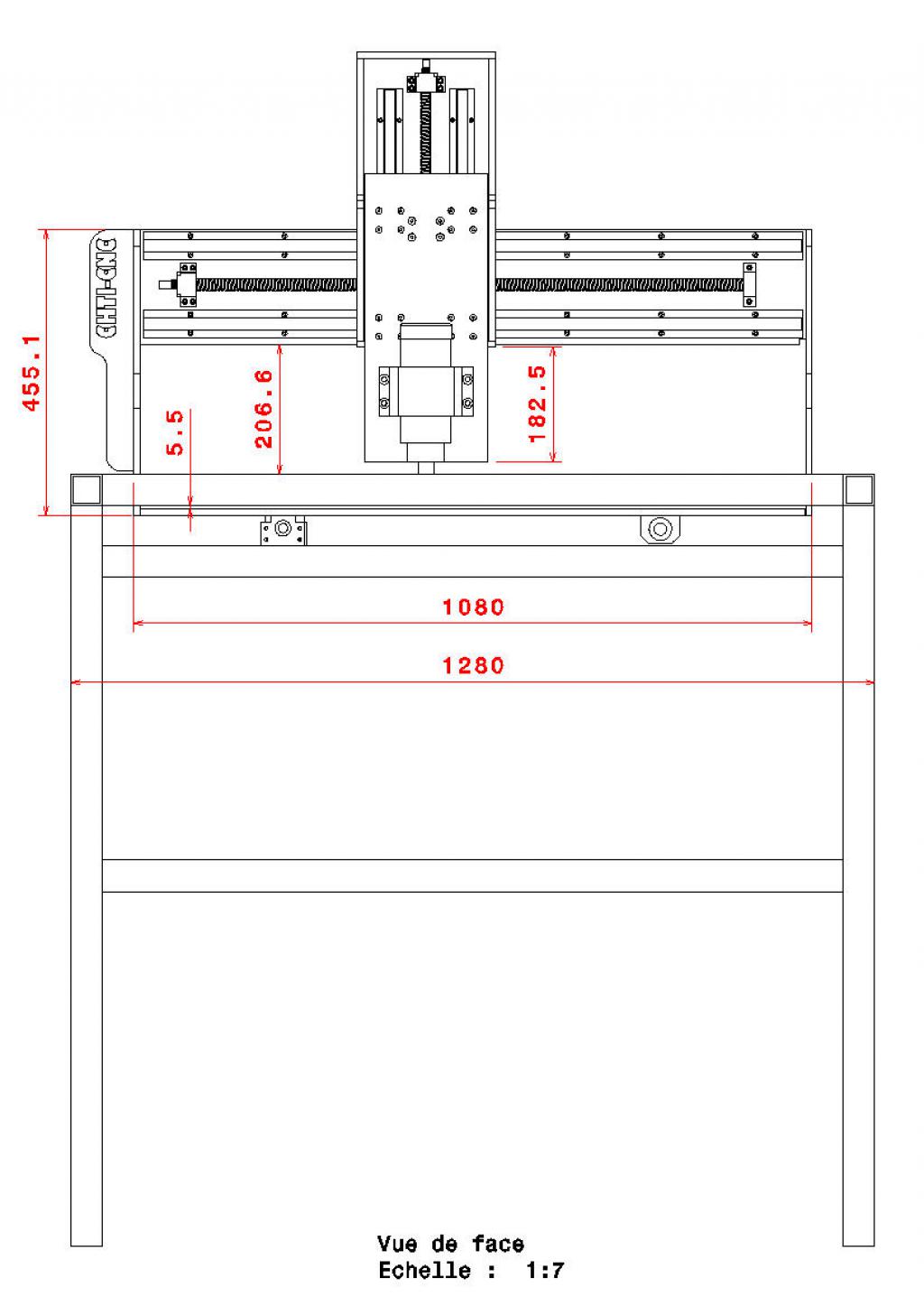

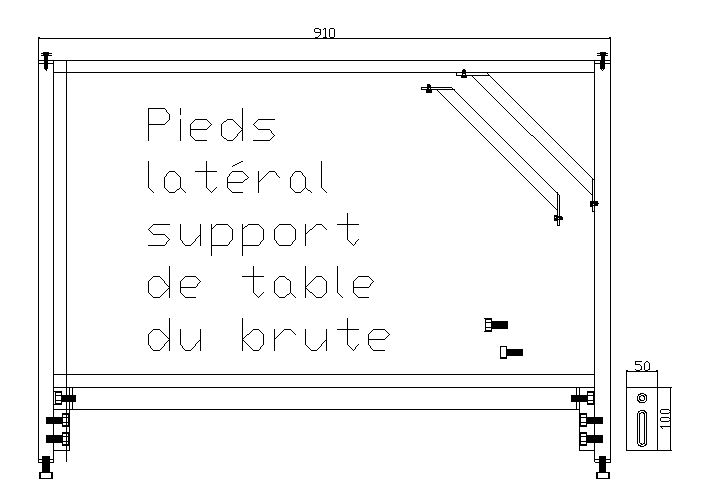

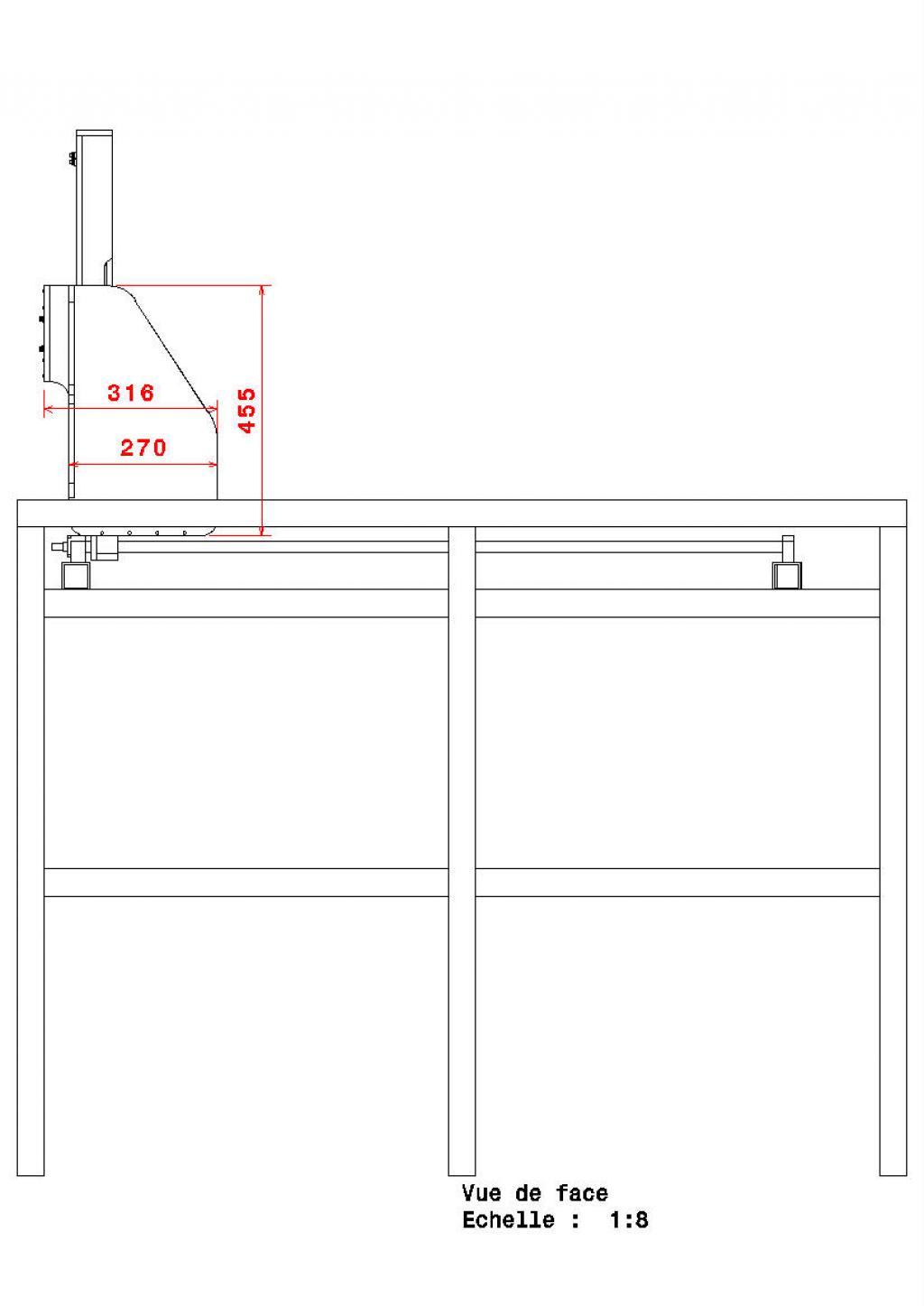

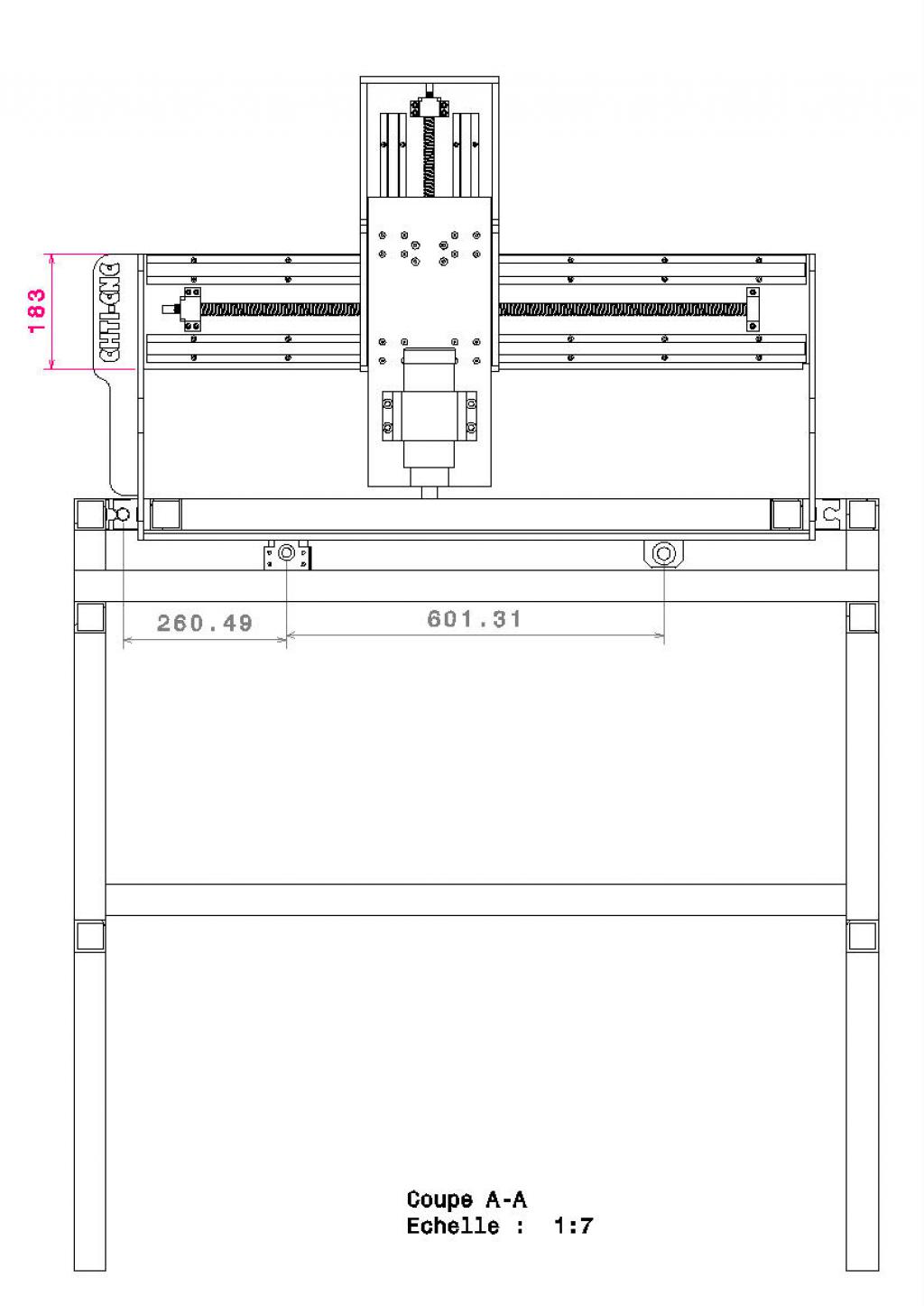

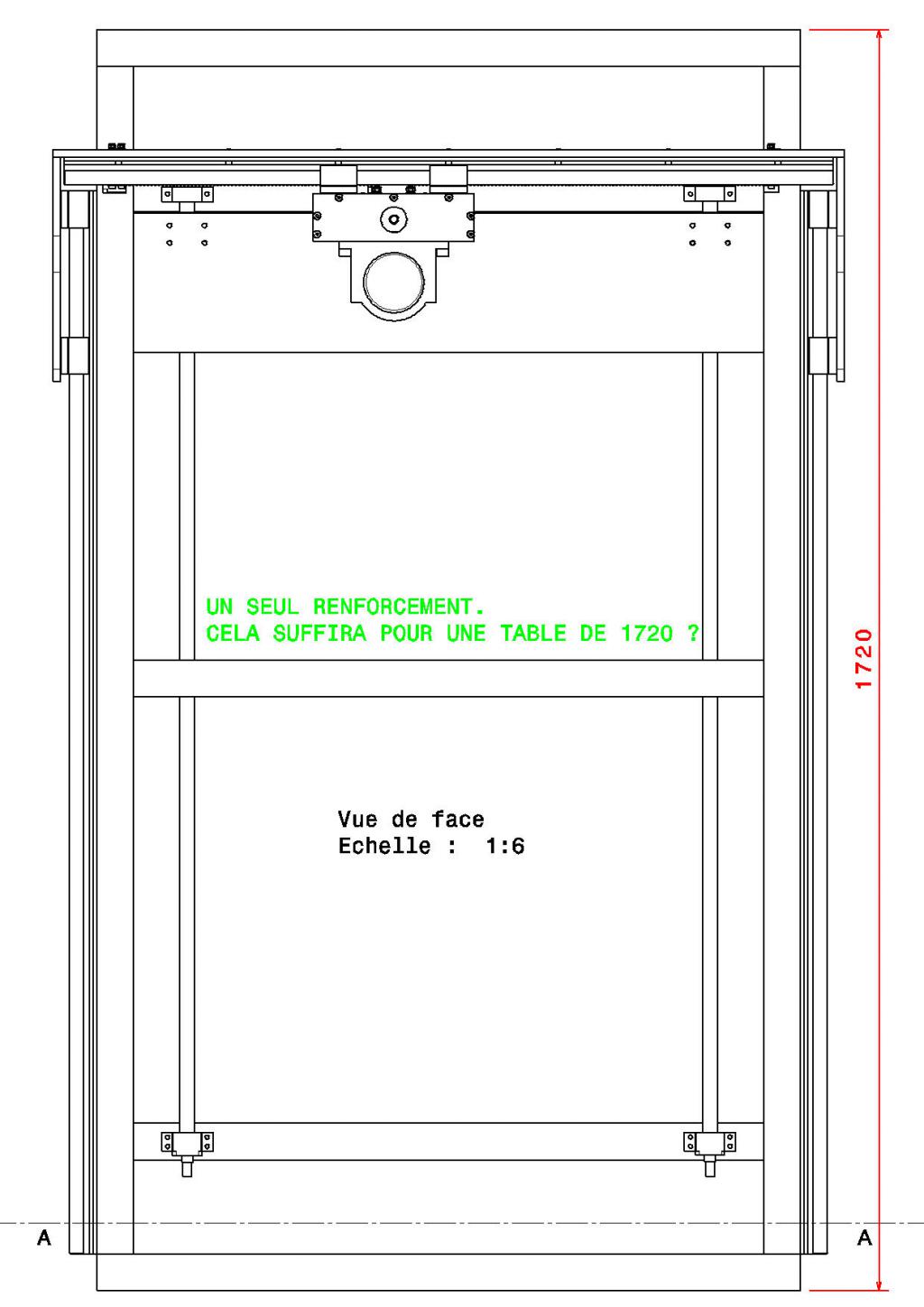

Bon voici plusieurs plan avec des côtes. N'hésitez pas à critiquer ou me donner des conseils.




Cordialement,

justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 19 Mar - 00:54 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Pourquoi 6 pieds ??, plus il y a de pieds, plus difficile a régler pour bien posé au sol.


En quel matériau sera la table ??, aluminium, ou acier, visé ou soudé ??.


Les tube latéraux externe , ici supporte les rails, Pourquoi pas a l'intérieur du portique, et un seul tube suffi
Qui supporte la table, pour mieux supporté l'ensemble rail/table.








Et les vis a billes, au plus près de rail, pour évité la mise en 'crabe'.





Sinon pas mal d'idée,



Centrage de la broche sur les supports de raies, bien!!, très bien, A plus, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 20 Mar - 11:41 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonjour Smile

Merci beaucoup des conseils PaPyKy !
Je vais faire les modifications de suite Smile

Ma structure sera soudée ... enfin j'hésite toujours ... Quel est le mieux ?

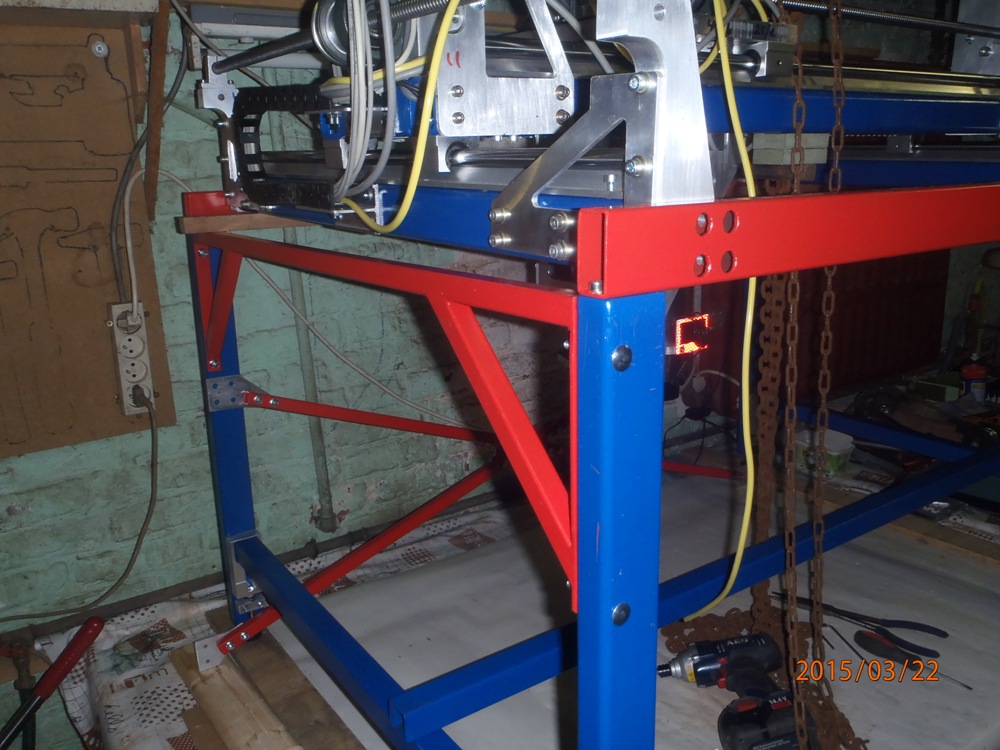

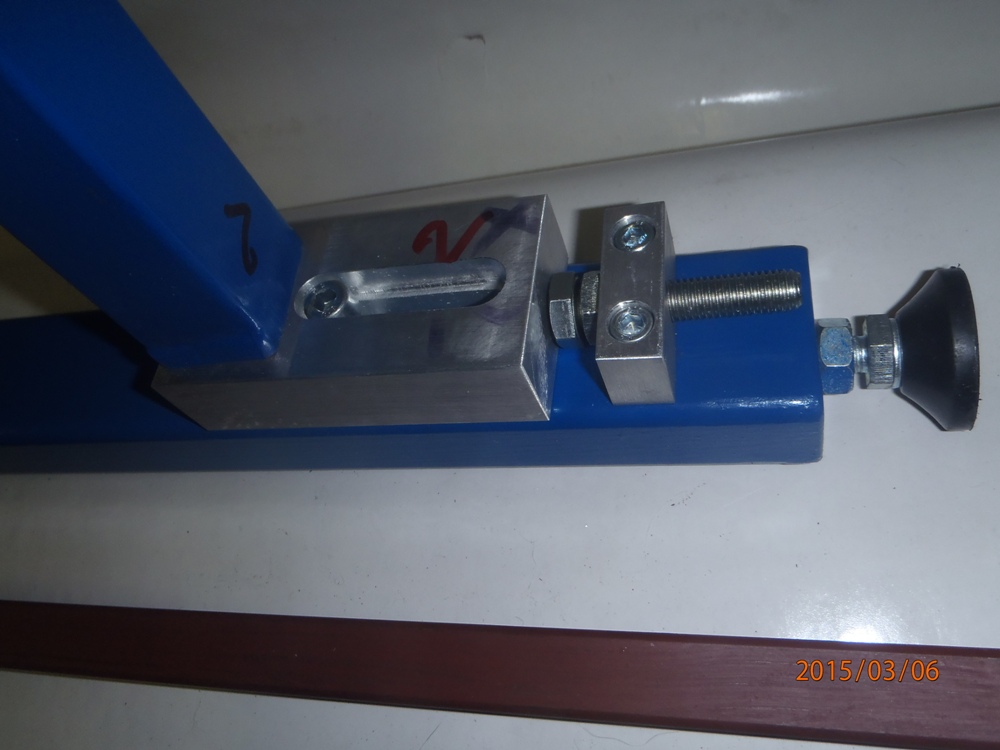

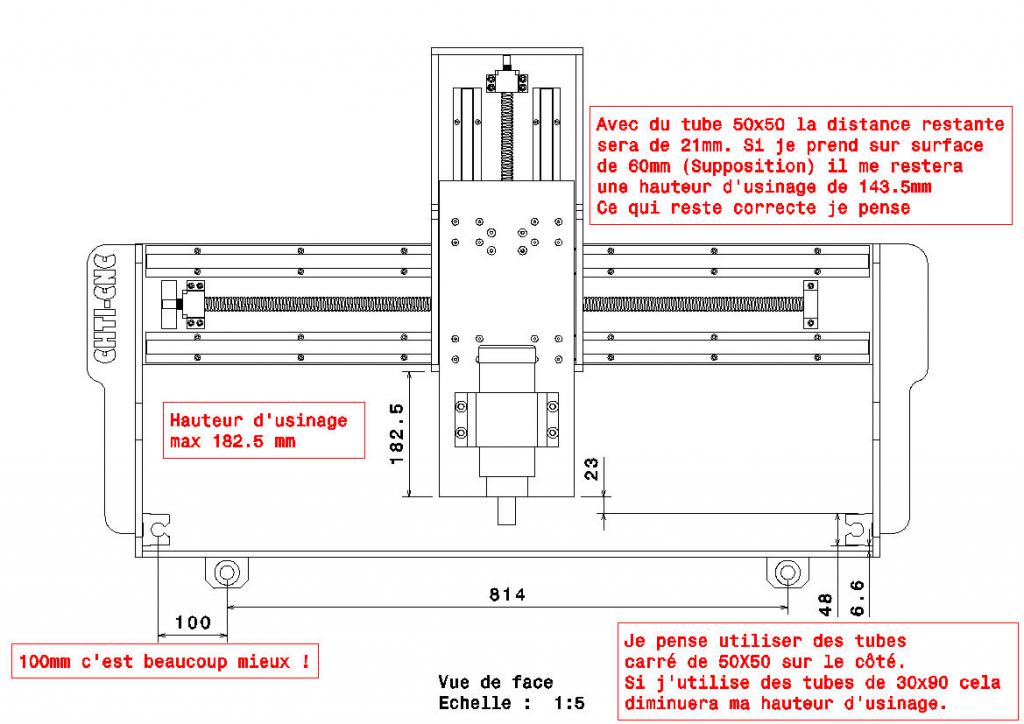

Dit moi papyky, sur la photo ci-dessous les Tube en acier c'est du 50x50x4 ?

Cordialement,

Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 20 Mar - 13:00 (2016)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.

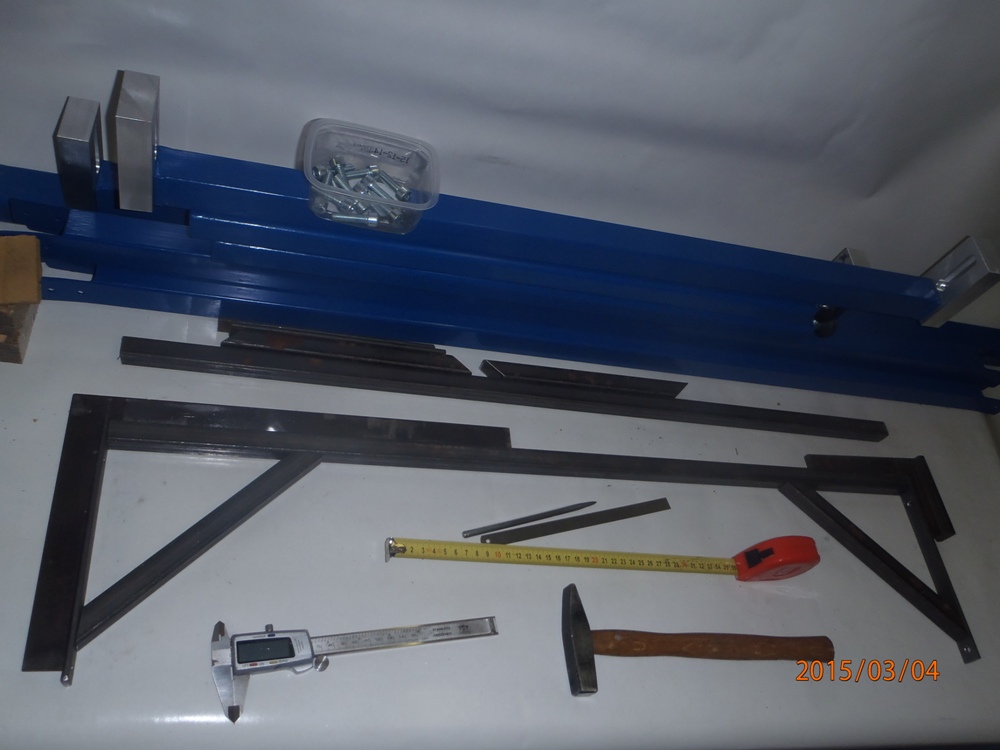

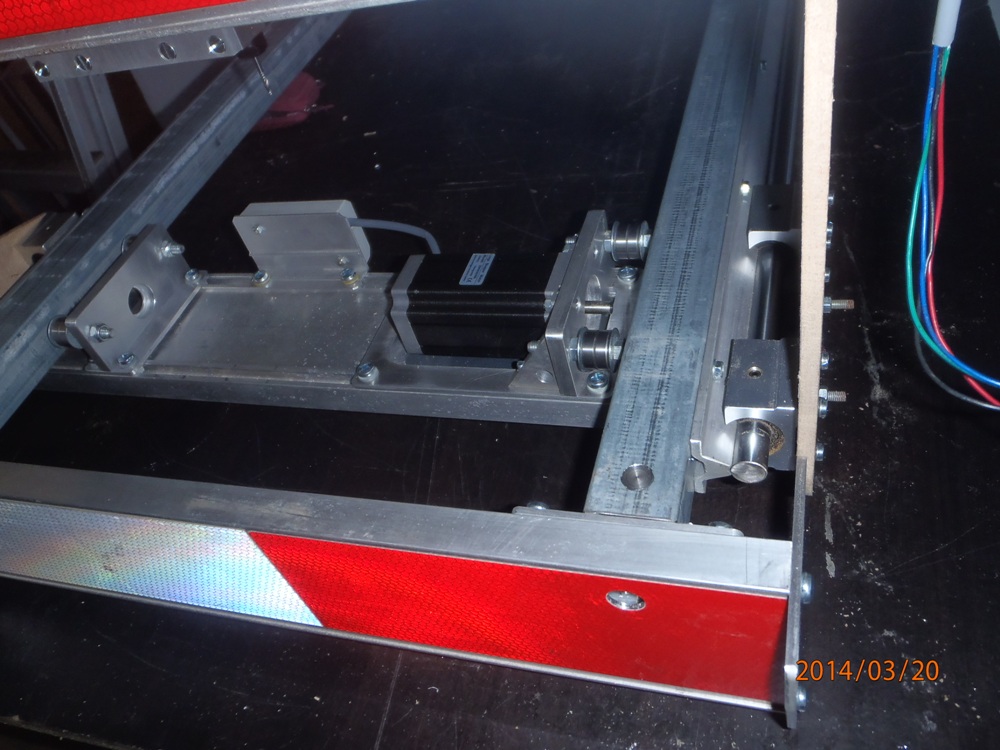

Non, les tubes sont des tubes léger en acier galvanisé de 40x 40x 1.5 Mm.
Car je n'ais pas de tube en aluminium, le mieux aurais été du 40 x 60 x 2 voir 3 Mm.
Mais comme les rails sont en 12 Mm, cela est largement suffisant.


Pour la question soudure, cela est un mauvaise optique, car les retraits des soudures est le gros probleme,
Surtout pour les amateurs de soudure, car un sens bien défini sont de faire les soudures, surtout des cadres.
Pour avoir le moins possible de déformation, c'est un métier la soudure.





Si tu le fait en acier, fait des sous ensemble comme j'ai fait pour la table de "DeuKy-CNC".

Mais dans ce cas de "LayKa-CNC", comme ce sont des courroies, au lieu de VaB,
La vitesse est privilégiée sur la précision, prévu pour des dessin sur papier ou du bois léger,
Comme pour faire des modèles réduit en RC (Radio Commande).


Elle a fonctionné en test de vitesse a 20.000 Mm/Minutes sans perte de pas des moteur,
Et puis comme cela est trop rapide, elle sont descendue a 10.000 Mm/M.


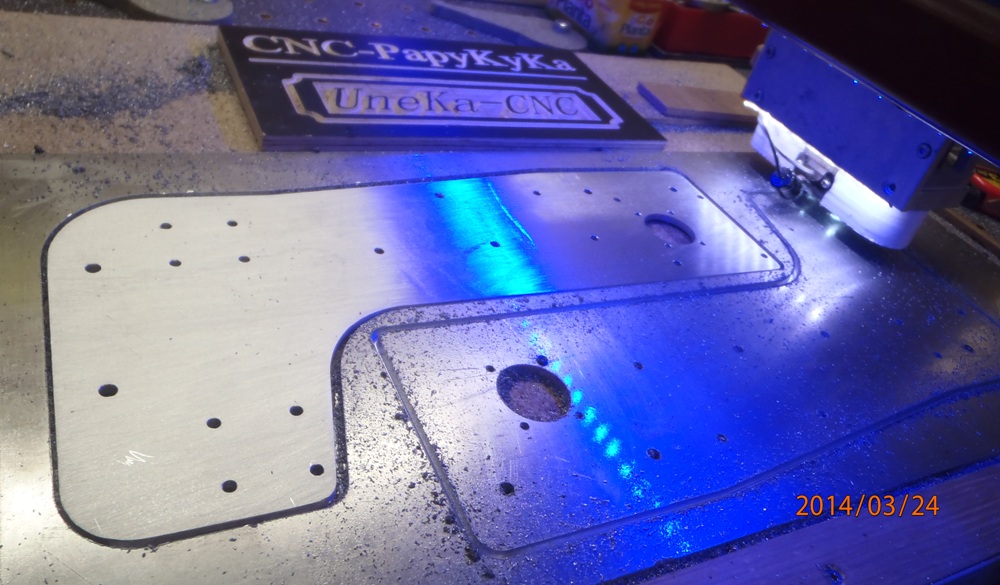

Je suis justement occupé a préparé un martyr pour faire de la découpe de MDF de 5/8 Mm.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 20 Mar - 13:32 (2016)    Post subject: Projet CNC du Chti Reply with quote

PaPyKyKa,

j'ai pas tous compris concernant le soudage.
La soudure ne me fait pas peur Smile
J'ai récupéré de la vieille ferraille je vais faire de l'entrainement.
Le père est un bon prof également ^^

Si j'ai bien compris tu me recommande de faire le cadre en soudé et le reste en vissé ?
Désolé, j'ai pas tous compris.

Cordialement,

justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 20 Mar - 13:56 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bon WE, Justin.


Oui des sous ensemble et les redressés, parfois rectifier les emplacements des fixations par des boulons,
Ce qui permet de faire des réglages, en intercalant de très fine tôles entre les sous ensembles.

















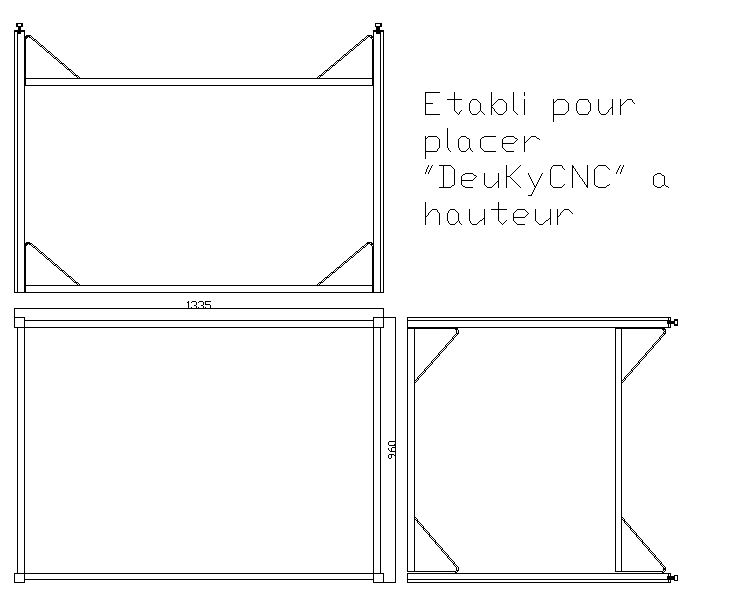

Tout cela est pour la table de support de "DeuKy-CNC", plus de 7 pages, et c'est pas encore fini, A plus, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 23 Mar - 23:05 (2016)    Post subject: Projet CNC du Chti Reply with quote

bonjour Smile
Bon suite à ton post j'ai fait quelques modifications avec quelques questions en vert sur les plans.
Je veux juste valider le portique pour faire un devis et apres je reviendrai avec des question sur la table en acier
voici les plans :



Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 24 Mar - 00:20 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


A ta question : 150 Mm c'est mieux, OUI, mais 100 Mm serais encore mieux.


A ta question : 713 Mm c'est pas trop, NON, c'est mieux que moins.


A ta question : 5.5 Mm c'est peu, NON, si ça passe, c'est bon.


A ta question 1720 Mm c'est suffisant, NON, serais mieux, Si......
Le tube carré qui est de +/- 50 Mm, d’après les dessins, il serais préférable ....
D'utilisé des rectangles de 40 x 80 Mm, ou encore mieux 30 x 90 Mm, ou 25 x 100 Mm.


Car de toute façon, la table d'usinage sera fixée dessus, et donc mettra tout d’équerre et rigide,
Et que plus c'est haut, moins cela fléchira, A toi de voir ce que tu trouva, comme profilé.


Pour les pieds cela n'a pas d'importance, Carré est plus facile a mettre en oeuvre,




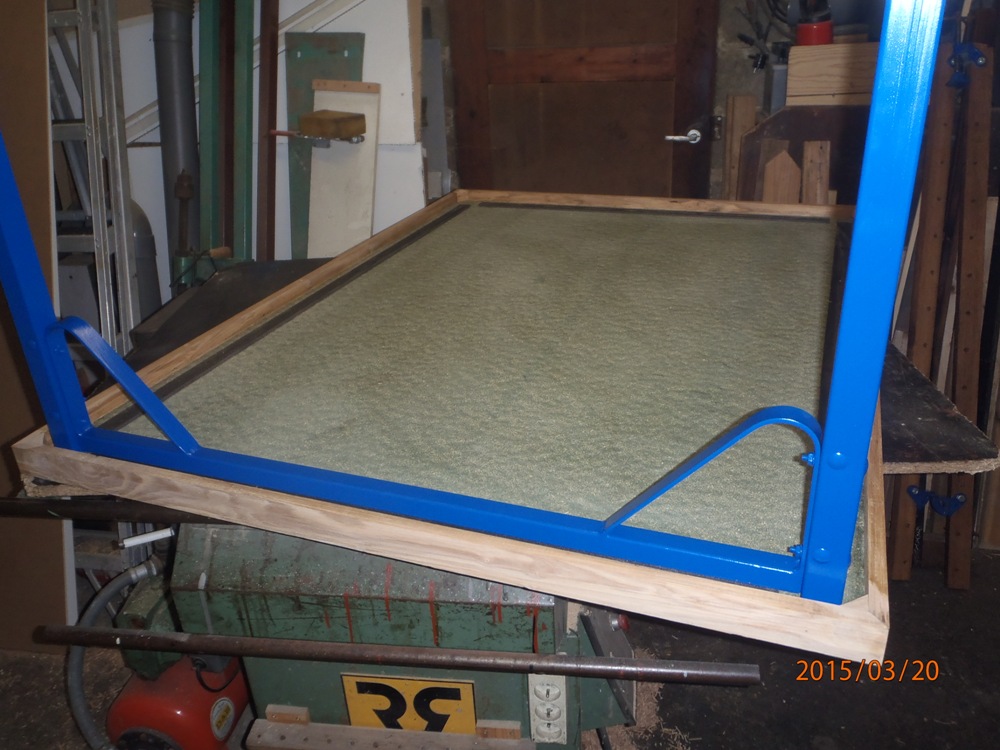

Car comme tu peut le voir ici, sur cette photo, c'est de l'assemblage, avec des 'goussets', comme pour "DeuKy-CNC".


Attention : tu veut crée un ensemble complet, table d'usinage, et support au sol, c'est bien !!!.
A tu songé au déplacement de tout cela, qui ne fera qu'un seul pièce, un fois monté et réglé !!!!.
Et que pour un jour devrais être déplacement, ne posera pas de probleme pour le passage de porte !!!!!, sans démontage ??.


Mais tout cela est bien mieux que ton précédant dessin, et tu remarquera,
Que cela est utile de faire des dessins avant tout montage, A bientot, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 26 Mar - 12:08 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonjour,
PaPyKyKa : je vais faire les modifications et ne laisser que 100 mm entre les VAB et Coulliso Smile
Concernant le renfort au milieu tu me conseisl du tube de 30*90
Que me conseils tu comme tube pour la table ?


Comme tu m'as dit plus c'est haut plus c'est rigide. Donc je pense que les 90mm sont en hauteur (Par rapport au sol).
Ne faudrait il pas mettre du 30*90 sur les deux coté de la table également ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 26 Mar - 13:59 (2016)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin,


Bonne fête de pâques.


Oui, tout le cadre support de la tablette d'usinage en 30 x 90, avec le 90 Mm en hauteur, sinon pas de raisons.


La table de 'UneKa-CNC' est fait en 60 x 30 x 3 Mm.





Et la traverse inférieur du portique aussi, mais là a plat, car l’effort est dans le sens de l'axe 'X'.





Et sont portique est fait de 50 x 50 x 5 Mm, pour soutenir les rail de axe 'Y',
La travers inférieur, sous la table est en 20 x 60 x 3 Mm, a plat.


Sur 'LayKa-CNC', qui est presque uniquement tout aluminium, la travers inférieur portique est en 20 x 120 Mm.





Car j'avais récupéré plusieurs morceaux bien droit de barrière de travaux, (un coté était pliée),
Chez un ferrailleur ou je vais souvent, récupéré de l'aluminium, (Prix !!! à 2.5 €/Kg).





A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Fri 1 Apr - 22:53 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonjour,
Qu'en pensez vous ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 2 Apr - 07:49 (2016)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Prés bon dessin, je dirais meme plus.......
Avoir 150 Mm d'usinage en 'Z' est déjà une belle hauteur (182.5 - l'épaisseur du plateaux - Martyr).

Pourrais tu posté un dessin coté identique mais pour le 'X', sur la longueur en fait avec les pieds ?.

Un dessin similaire a celui-ci de "LayKa-CNC".



Merci de faire vivre ce petit forum, car beaucoup d'amateur te suivent, car beaucoup de visite de cette page.

A bientot, et bon WE à tous, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 2 Apr - 22:09 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir,
Mais de rien ! Il faut faire vivre ce forum ! Moi je l'aime bien 😀 Comme papykyka
Concernant les vue de côtés je les mettrai sur le forum demain dans la journée. Par contre la table n'est pas terminée.


J'aimerai revenir sur quelques points ou j'hésite encore ...
Est ce gênant que j'utilise du 50x50 comme tube sur les deux coté de la table (côté coulissant sbr20) Et sur le renfort au milieu de la table aussi ducoup.


Une autre question. Ma table n'est pas trop longue juste pour 4 pieds ?


Cordialement Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 2 Apr - 22:35 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir et bon WE a toi, justin.

Question : Est ce gênant que j'utilise du 50x50 comme tube sur les deux coté de la table côté coulissant sbr20)
Non, cela est suffisant,si tu prend de l’épais, (3 ou 4 Mm) et toujours fixer tes SBR20 et forant et taraudant en M5.

Ma table n'est pas trop longue juste pour 4 pieds ?
Mieux que six pour cette petite longueur, cela ne sera plus stable, et tu peut placé tes pieds,
Au plus prés de ton SBR 20, et laissé dépassé devant et derrière,cela ne gêne pas.

Et sur le renfort au milieu de la table aussi du coup. ?? Que veut-tu dire par là??

A tu regardé mes dernières vidéo sur la chaîne YouTube du forum ??,
https://www.youtube.com/user/PapyKyKa, A plus, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 6 Apr - 20:13 (2016)    Post subject: Projet CNC du Chti Reply with quote

J'ai trouvé des fournisseurs pour faire des devis pour usinages des grandes pièces de mon portique.
Pour les petites pièces j'ai trouvé une personne qui peut me faire l'usinage dans son atelier.
Par contre il m'a donné un site pour acheter la matière ou il y'a des tarifs intéréssant.
Par contre il y'a deux types d'aluminium je ne sais pas lequel choisir ...
Par exemple pour une tole d'alu de 10mm de 500*300
http://www.blockenstock.fr/32x50x360mm-alu-7075-t6-c2x19928774 : 36 euros
http://www.blockenstock.fr/20x200x500mm-alu-7075-t6-c2x20172937 : 59 euros

Lequel prendrais tu ?

cordialement

justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 6 Apr - 21:38 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


A ce prix faut pas hésité le moins chère, car peu importe, cela est suffisant.


A plus,PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 10 Apr - 11:55 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir

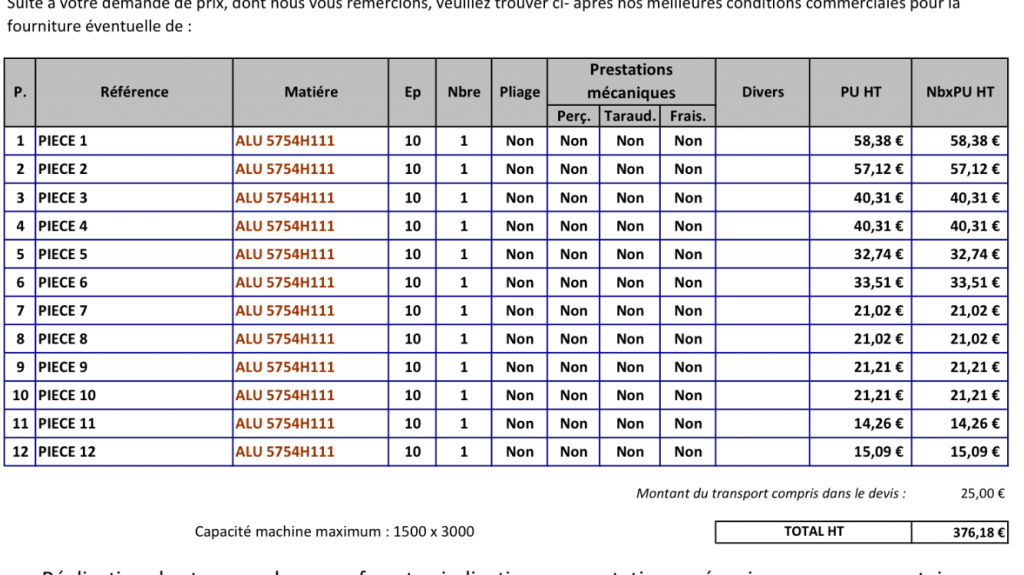

Premier devis pour mon portique en alu de 10 mm





J'ai encore un devis en cour dans une autre entreprise


Bon dimanche


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 10 Apr - 12:34 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bon dimanche Justin.


Et bien cela fait beaucoup d'€€€€€€€€€€€€€.


Et les trous serons faut a ce prix, au moins ??.


A tu les dessin en 2D des pieces ??.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 12 Apr - 20:53 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir à tous,
Oui effectivement les prix monte vite ...
Tu veux voir les plans 2D avec les côtes papykyka ?
Pour les petites pièces il faudrait que je trouve de l'aluminium chez le ferrailleur mais en 10mm ca va être dure a trouver.
Cordialement,
Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 12 Apr - 21:22 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.

Oui, cela serais bien, mais envois les en MP, En'zip' pour plus de facilité si tu veut,
Car cela pourrais être utilisé par d'autres personne qui ne sont pas membres du forum.

Merci a toi, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 17 Apr - 12:59 (2016)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Les dessins sont simple, mais les trous sont pas là, donc pas usiné en meme temps de leurs découpe.


Et les arrondis sont-il bien utile dans certain cas, ??, car les coins intérieur pourrais être fait en fonction de la fraise,
Certaine cotes ne sont pas utile, pour un usinage,
Car dans ce cas ou l'on a que ces dessin il faut les redessiné pour en crée un GCode utile pour les usiné sur CNC.








Sinon cela, la plupart sont simple a découpé a la circulaire !!, sauf si les tous de fixation serais faite a l'usinage sur CNC.





A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 17 Apr - 20:34 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir PaPyKyka,

Oui je suis tout à fait d'accord avec toi.
Il y'a des côtés qui sont inutiles.
Elles sont présentes juste pour information.

Les arrondies peuvent être modifiés sans aucun problème. Ce sont des modifications assez rapides.
Concernant l'usinage. J'ai un passionné de l'usinage qui peut m'usiner les petites pièces.

Est-ce assez facile de trouver de l'aluminium de 10 mm chez les ferrailleur ?

Cordialement,

justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 17 Apr - 20:45 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin,


A ta question, "Est-ce assez facile de trouver de l'aluminium de 10 mm chez les ferrailleur ?".


Tout est question d'allez souvent, car il ne mettre pas de coté, le plus souvent.


Quand je vais, je vois, je prend tout, mais parfois, je vais pour rien avoir.


Donc......, mais faut voir aussi le prix des cours des métaux,
Quand il est bas, tu trouvent plus que quand il est haut.


A plus, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Fri 22 Apr - 09:48 (2016)    Post subject: Projet CNC du Chti Reply with quote

salut


pour faire mon proto j'utilise de l'hi-macs en 12mm d'épaisseur il existe même du 19mm, c'est un matériau trés dense.
Pour les petite pièces impeccable de plus ça se travaille avec des outils à bois, et tu peux le percer et tarauder.
J'ai vraiment serre comme un bourrin pour péter les filets


même pour le portique c'est trés rigide


a+ gilles


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 22 Apr - 11:42 (2016)    Post subject: Projet CNC du Chti Reply with quote

Salut Gilles.

Toujours bon a savoir, pas le temps d'allez visité le lien, mais ce soir.
Ce produit est a un prix abordable ??, plusieurs épaisseur plus mince ??
Serais bien a usiné pour crée de petite CNC, bon marché, NON ??.

A plus, car pas le temps, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Fri 22 Apr - 11:54 (2016)    Post subject: Projet CNC du Chti Reply with quote

salut PapyKy


en épaisseur il commence à 3 mm et pour la petite cnc  Laughing  je t'est pas attendu j'ai eue la même pensée que toi
elle est déjà couché sur sketchup


.



a+


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 13 Jul - 20:43 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir à tous !
Désolé pour l'attente Smile
C'était les vacances et j'attendais le budget Smile
A partir d'aujourd'hui je fais le tour de ferrailleur pour trouver de l'aluminium de 10 mm
si je ne trouve pas je commanderai chez un fournisseur.
Il est temps de faire l'usinage des pièces !
Je reviens vers vous au plus vite.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 13 Jul - 21:03 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Et oui, être au four et au moulin, n'est pas possible.


Prendre des vacances, cette année ne m'ai pas possible trop de travaux en cours.


Heureux de voir que tu a toujours une envie de faire cette CNC, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 13 Jul - 21:18 (2016)    Post subject: Projet CNC du Chti Reply with quote

Oui Oui je vais la finir ça c'est certain !

Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 13 Jul - 21:22 (2016)    Post subject: Projet CNC du Chti Reply with quote





- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 16 Aug - 11:34 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonjour à tous Smile
Je suis actuellement entrain de chercher des noms de fournisseurs de métaux afin de trouver de la tôle l'aluminium de 10 mm.
J'ai essayé chez les ferrailleurs de la région, mais il n'y a pas grand chose.

Si vous connaissez des fournisseurs dans le nord de la France (LILLE - VALENCIENNES) ou pourquoi pas en Belgique côté France je suis preneur.

Cordialement,

Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 16 Aug - 12:57 (2016)    Post subject: Projet CNC du Chti Reply with quote

Salut, a toi.

Apres recherche un lien d'un PDF. mais cela est loin du nord.

Almet Métal s'implante à Toulouse

ALMET TOULOUSE Almet s'implante à Toulouse 3 avenue du Bois Vert


31120 Portet sur Garonne Tel : 05.62.85.21.10
Fax: 05.62.85.21.11

Guido Gezellestraat, 122
Huizingen 1654 Belgique
http://www.aludan.be/images/Aludan/Catalogue/Toles_aluminium_standards.pdf


Pour un calcule du poids et donc un prix.
Je recherche aussi un revendeur pas trop chers, Pas facile a trouvé.
A plus, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 29 Aug - 19:14 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir.
Merci pour toutes les informations PaPyKya.
Bon pas moyen de trouver de la matière chez les ferrailleurs.
Donc vais usiner directement dans une entreprise.
C'est un investissement, c'est certain ! C'est une passion qui coute cher ^^

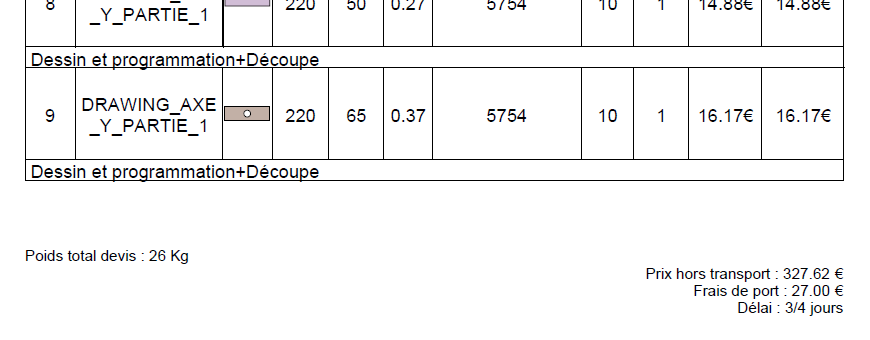

J'ai un autre devis un peu moins cher que le précédent.
Pour le portique complet en Alu de 10mm :
328 EUR Hors Taxe +  20% de taxe + 30 EUR de livraison (que je peux gagner car j'irai le chercher moi même)
394 EUR Toutes Taxes comprise + 30 EUR de livraison




Je vais essayé de trouver des autres entreprises qui usinent et peuvent livrer. peut être trouverais-je moins chers

Si vous en connaissez, n'hésitez pas je suis preneur Smile

cordialement

Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 29 Aug - 19:36 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin,.

Effectivement comme tu dit "c'est certain ! C'est une passion qui coute cher ^^"

Si l'on sais pas faire autre chose, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Thu 1 Sep - 07:58 (2016)    Post subject: Projet CNC du Chti Reply with quote

Bonjour à tous
Sur les devis on me propose régulièrement de L Alu 5754H111 est il assez solide pour la fraiseuse numérique ?
Car il y a d autre type d aluminium qui sont plus résistant aux efforts mécanique mais plus coûteux


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 1 Sep - 08:42 (2016)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Pour moi tout aluminium est valable pour nos CNC,
Le tout est que cela sois bien pensé, avec des renforts la ou c'est utile.





Avoir des 'gousset' dans les angle du portique, c'est la ou il y le plus de contrainte.


Quand je regarde le portique de 'LayKa-CNC", qui est fait de tôles de 5 Mm, mais les renfort sont fait en 10 Mm.





Donc quand je regarde ton dessin, cela est tout a fait correcte, quelque sois la qualité de l'aluminium utilisé.


A bientot pour le début du montage, avec beaucoup de photos, Merci a toi, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 6 Sep - 13:57 (2016)    Post subject: Projet CNC du Chti Reply with quote

Salut papykyka
Merci pour les info


Dit moi j'ai un professionnel qui peut M usiner les pièces à un prix correcte au jet d'eau
Ca précision et de +/- 1 mm
C'est suffisant ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 6 Sep - 14:19 (2016)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.

Oui pour les contours, mais si tu a des trous ??????.


Et les reportés, c'est du traçage a l'aveugle, Non ??.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 6 Sep - 14:31 (2016)    Post subject: Projet CNC du Chti Reply with quote

Alors je viens d'appeler l'entreprise pour mes pièces
Il dit que c'est +/- 1mm pour l'usinage a l'eau.
PaPyKyKa tu m'as dit que c'est ok Smile Donc si c'est ok pour toi c'est ok pour moi Smile

Concernant les trou pour la visserie j'en ai beaucoup. Il me propose de les faire au jet d'eau également en 3mm.
Il me dit que ça sera des avant trou de 3 mm un peu oval
Mais de toute manière je devrai les agrandir pour mettre de la plus grosse visserie genre du M4 - M5

Donc je pense que ça doit pouvoir le faire.

Qu'en penses tu ?


Back to top
Contenu Sponsorisé






PostPosted: Today at 16:33 (2019)    Post subject: Projet CNC du Chti

Back to top
Display posts from previous:
Post new topic   This topic is locked: you cannot edit posts or make replies.    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres. All times are GMT + 2 Hours
Goto page: <  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  >
Page 8 of 10


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
