Bonsoir,

Une autre surprise ! Ah bon ? Qu'est ce dont ?

Dit moi PaPyKyKa, quelle épaisseur me recommande tu de prendre en tube rectangulaire (acier) pour fixer mes SBR20 ? 4mm ? 3 mm ?

Concernant ma CNC, jamais je n'abandonnerai ce projet ! Je vais la terminer Okay

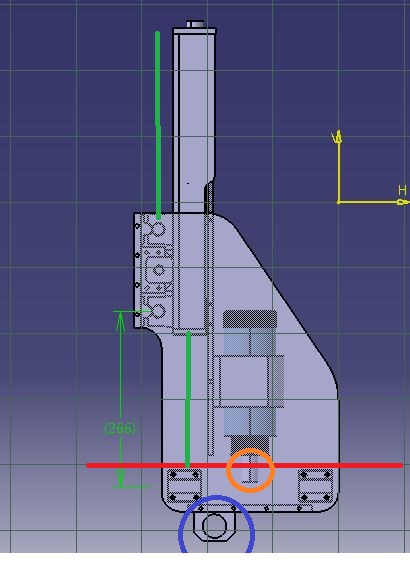

Voici ce que j'ai fait ce soir :


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 18 Jul - 08:27 (2015)    Post subject: Projet CNC du Chti Reply with quote

Un bon WE en chaleur.

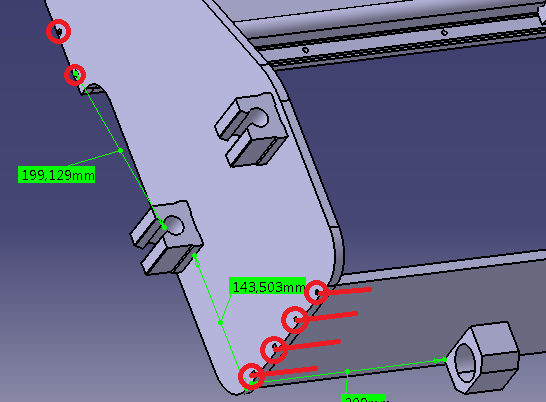

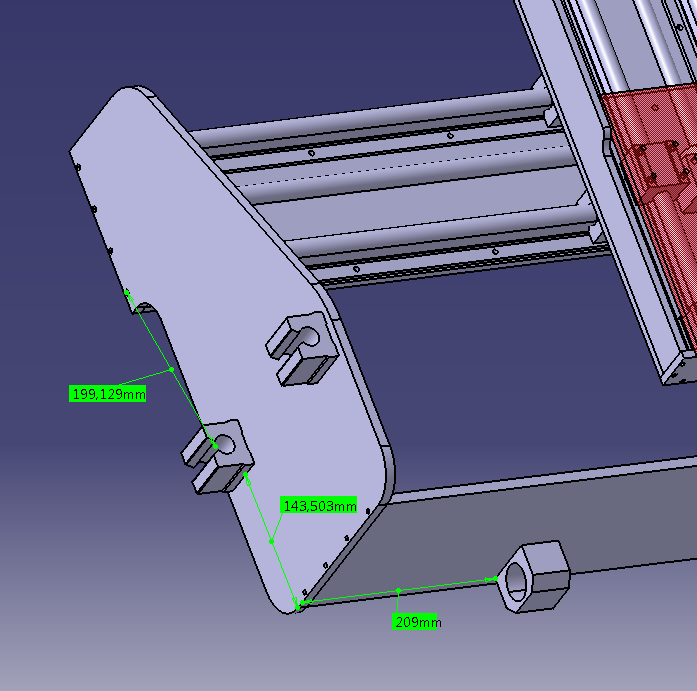

Pourquoi les paliers des rails sont-il tourné vers l'extérieur ??.

Mais je trouve qui sont placé trop en dessous des support des rail du 'Y'.


Il te fait avoir l'axe de la broche entre les deux support des rails du 'X'.


Et le support en vert ??. un bout de trop.


Pour leurs support de 60 x 30 x 3 MM, c'est déjà pas mal, surtout pour des 20 MM,
Si cela aurais été des 16 MM, aurais opté pour du 60 x 40 x 4 ou du 50 x 50 x 4 Mm.
Comme j'ai monté sur "UneKa-CNC" pour son portique.











Cela est bien de vouloir faire ce projet de A à Z, par toi même, Bonne journée a toi et aux tiens, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 18 Jul - 19:13 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour,
Alors, en fait mon portique et ma CNC aurons un Design assez particulier par rapport aux autres.
Mes supports SBR20 et la pièce que tu as entouré en vert pour la VAB seront orienté vers l'extérieur.
J'aurais plus de détails dans mes plans à venir.

L'axe de la fraise antre les deux supports sont prit en compte PaPyKyKa.

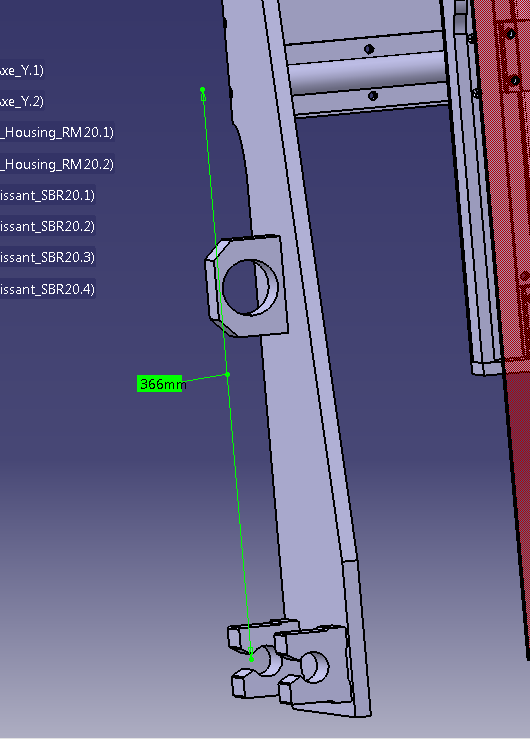

Tu dis que mes supports de l'axe X sont trop éloignés des supports de l'axe Y :


366 mm C'est beaucoup trop ?

Cordialement,

Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 18 Jul - 20:16 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


366 Mm, c'est vrais que cela est énorme.


Sur "UneKa-CNC", la distance entre les rails 'X & Y' est de 260 MM, course de 175 MM sans martyr.

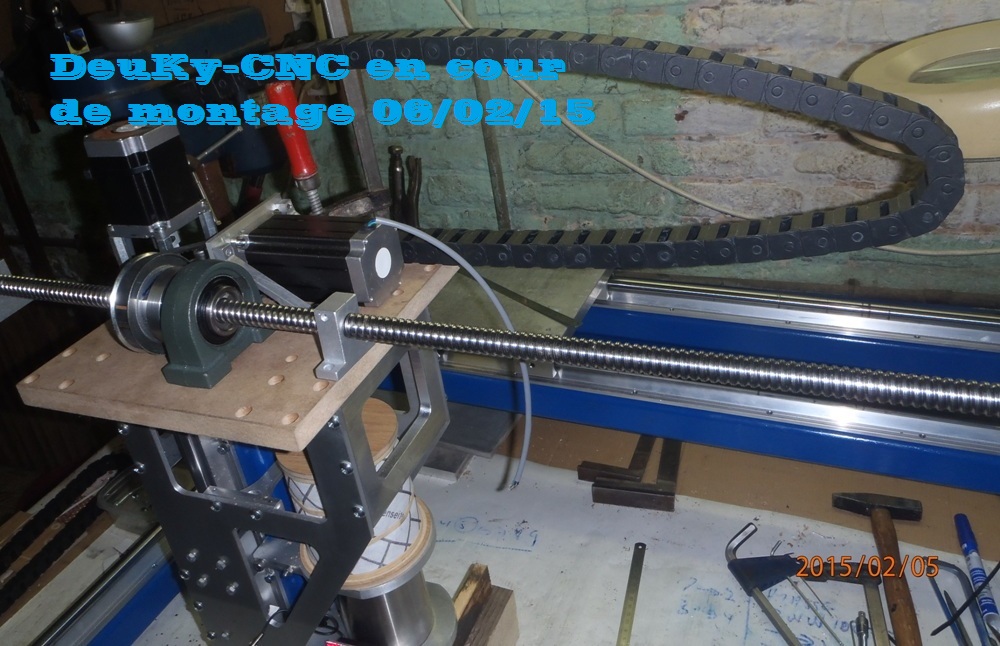

Sur "DeuKy-CNC", entre les rails portique et chariot, est de 100 Mm, une course du 'Z' est de 150 Mm sans martyr.


Mais cela est fonction des renforts que tu va intégré dans sa fabrication.


A plus, en attende de tes futures dessin, pour te donné mes impressions, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 20 Jul - 19:28 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut PaPyKyKa,

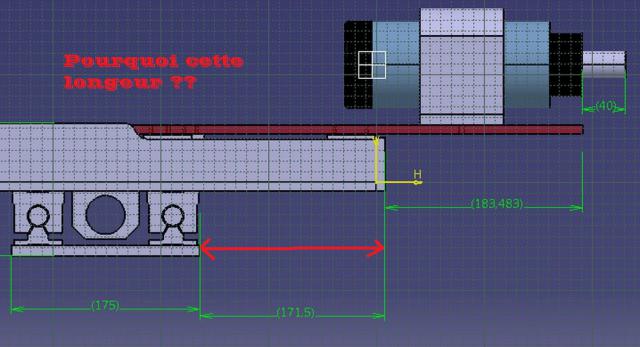

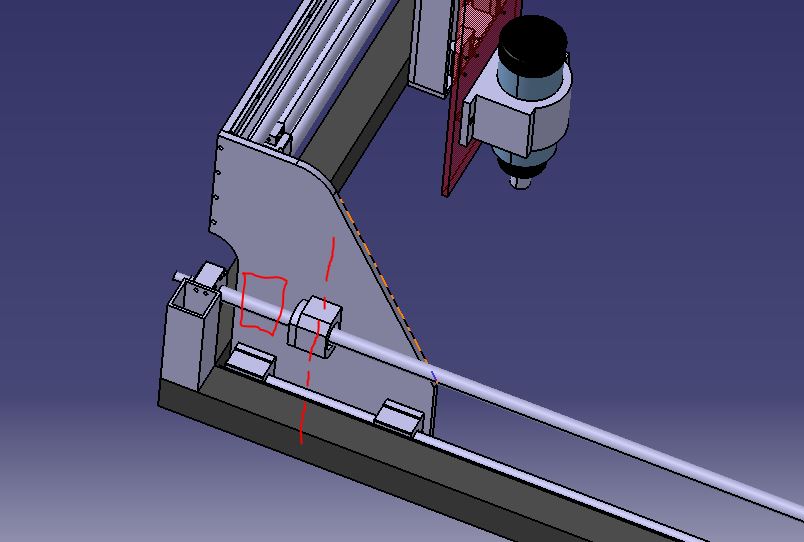

Voici une modification qui devrait être un peu mieux. Dit moi ce que tu en penses :


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 20 Jul - 20:25 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut a toi.


Oui c'est bien mieux si l'axe de la broche ce trouve +/- sur cette axe noir, qui doit ce trouvé entre les deux support du 'X'.






Et cette partie rouge n'est pas utile et serais plus facile pour montage de l'outil sur la broche, car plus visible.


Reculé le support de VAB vers l’arrière serais encore mieux, mais cela est mon avis.




A plus, et bon dessin, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 25 Jul - 18:03 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour PaPyKyKa,

Petite question :
La fixation de la VAB est au milieu des SBR20 (Donc au milieu de la tôle du portique)
Est-ce dérangeant si celles-ci est au bord de la tôle ? La ou j'ai mis le carré en rouge sur l'image ci-dessous :


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 25 Jul - 18:32 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Non, que du contraire cela serais mieux.


Je dirais de placé un renfort sur toute la hauteur du portique, et fixer l'écrou dans cette tôle.





Comme j'ai fait pour "LayKa-CNC", cela renforce bien le portique.


Et redescendre entre la tôle du portique et le rond du rail, et y placé une vis en dessus du rail, pour le raidir au maxi.











A plus et bon WE a toi, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 25 Jul - 18:47 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut PayKyKa,
Donc le positionnement au bord de la tôle convient ! Smile Parfait !
Par contre j'ai pas compris ceci : "et fixer l'écrou dans cette tôle." ainsi que les deux points jaune sur le dessin ...


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 25 Jul - 19:02 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salu a toi.

Les points c'est une erreur de ma part.

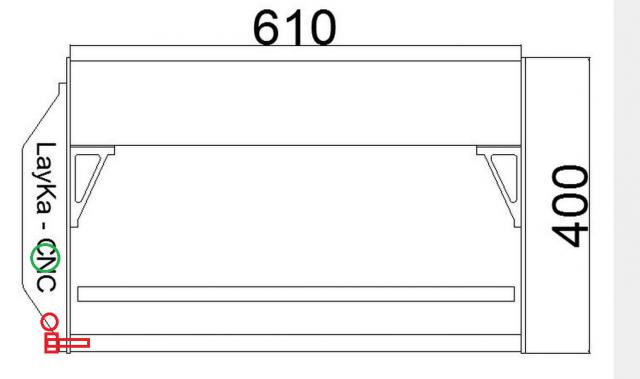

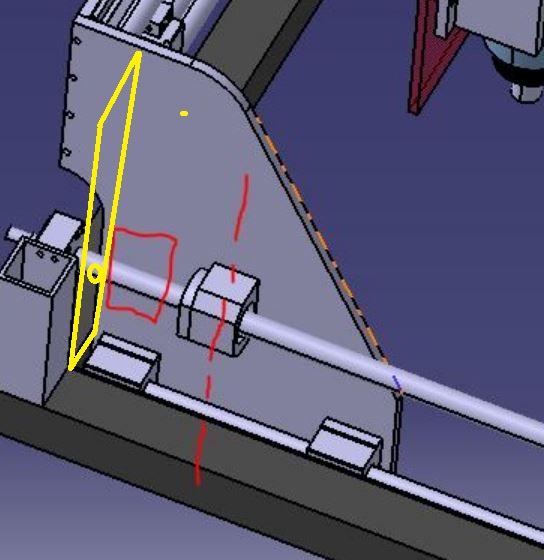

Comme sur ce dessin.





En vert la fixation de l'écrou, et en rouge le rond du rail, et une vis sous sa fixation, au plus bas.


A Plus, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 28 Jul - 23:09 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour,

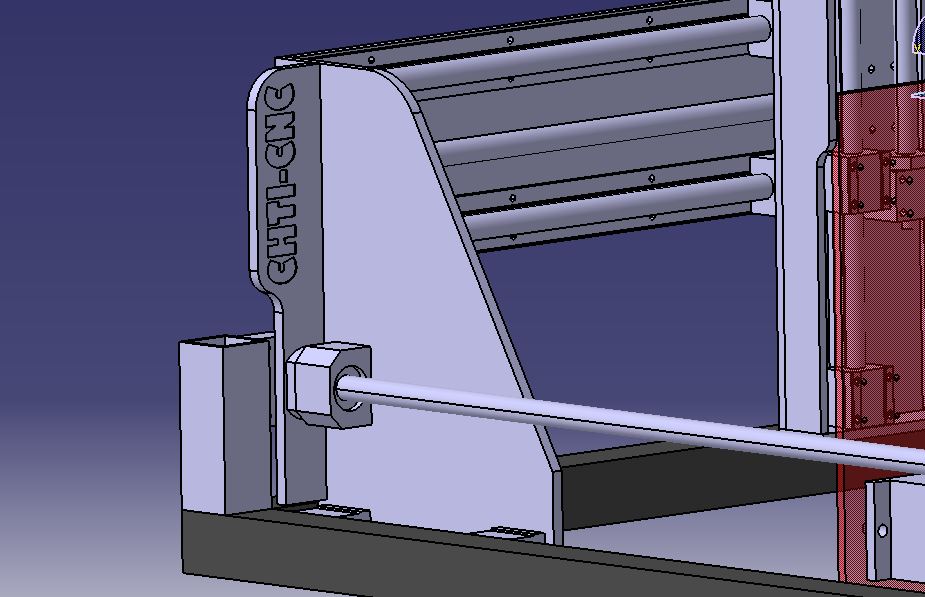

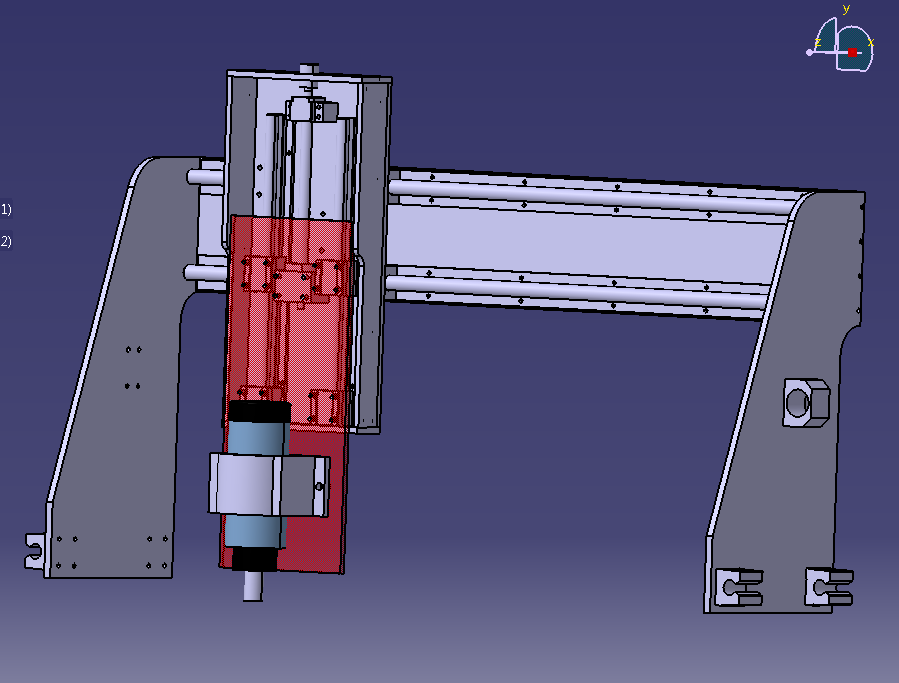

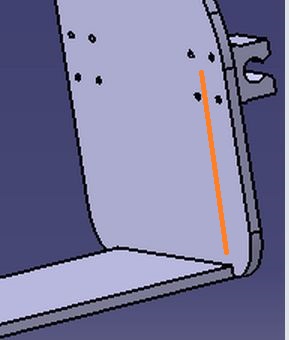

Bon voilà le renfort !


Actuellement, je cherche des idées sur comment je pourrai protéger les VAB et les SBR20.
En fait je voudrai qu'il soit renfermé pour éviter que la poussière se dépose dessus.
Pas évident sachant que le portique bouge ...


PS : Merci PaPyKyka pour ta petite surprise Smile En plus d'une vidéo avec mon prénom gravé sur une plaque ! J'ai maintenant le produit directement à la maison ! Merci


Cordialement,

Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 29 Jul - 09:15 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


De rien, c'est vraiment rien.

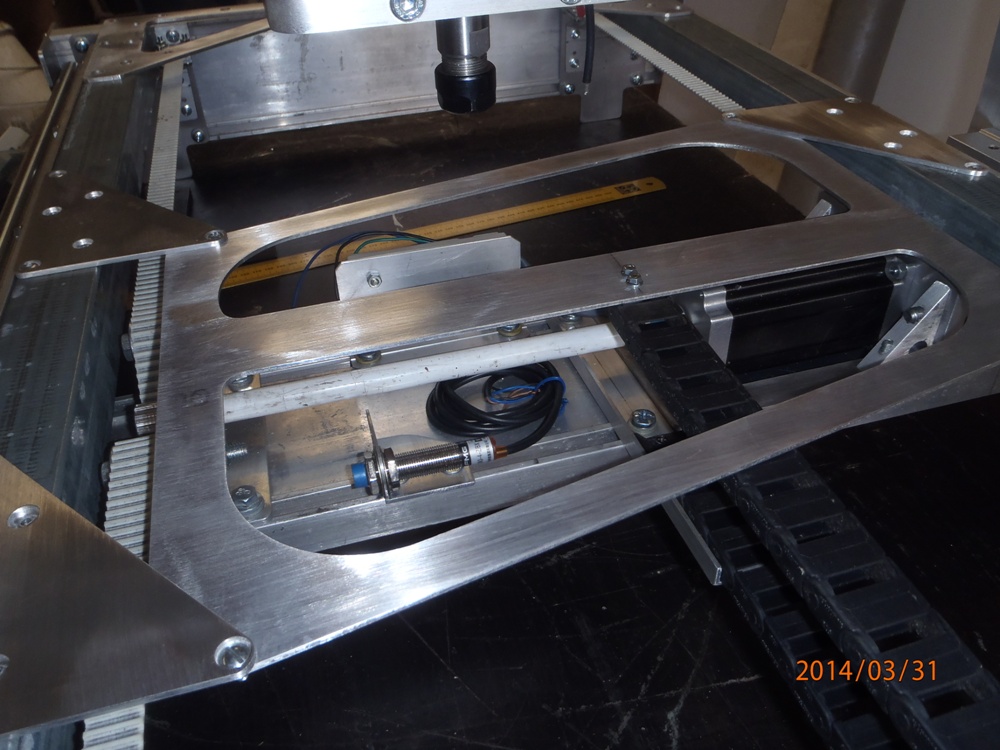

Pour les protections comme du dit, pourquoi les mettre au dessus de la table ??.
Si tu regarde bien sur les CNC Prof, tout cela est sous la table comme sur "UneKa-CNC".





De toute façon, il te faut une travers sous la table de travail, pour rendre le portique plus stable,
Et utilisé celui-ci pour faire le mouvement de transmission.





Ici sur "LayKa-CNC" comme ce sont des courroies qui font les transmissions, faut surtout, quels sois sous la table.


La était ma question quand, je t'ai pausé, pourquoi les rail était face a face, au lieu de dos a dos.


Et ton renfort est mieux placé, mais pourrais descendre entre le rond du rail, pour placé une vis sous le rail.
C'est bien d'avoir repris l'idée du logo "CHTI-CNC".





Ce dessin a servis pour la création du portique de "LayKa-CNC", A bientot, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 29 Jul - 18:32 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour,

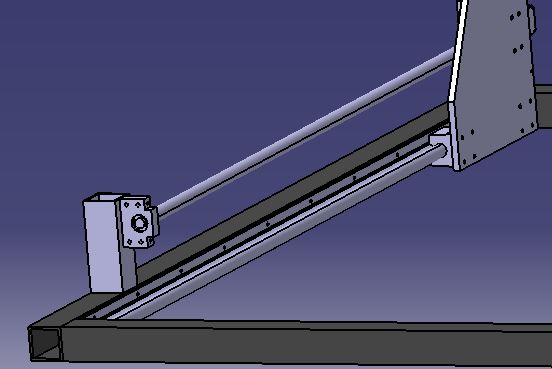

Bon je fait des modifications sur mes plans pour faire comme toi papykyka.
Avec une traverse par le dessous et les VAB fixé sur cette traverse.

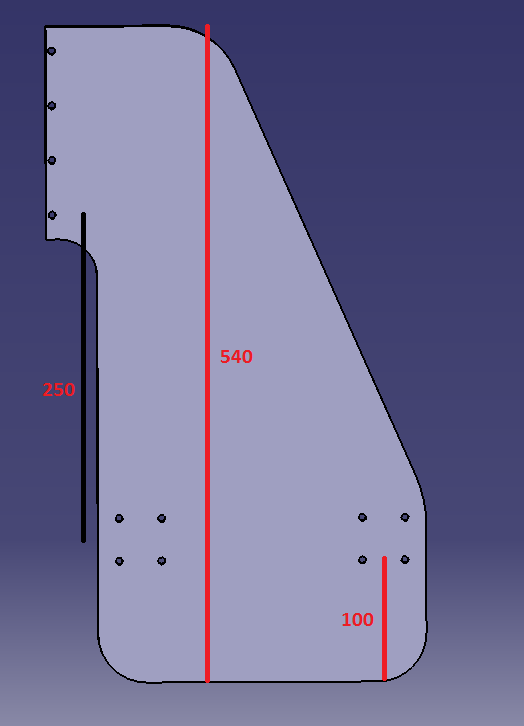

Mes côtés de portique seront beaucoup plus grand ! Pourquoi ? Parce c'est en fonction de la distance dont descend le portique Z.
Par contre entre les coulissants de l'axe X et l'axe Y on est a 250 ça fait déjà beaucoup non ?
Je peux toujours remonter les coulissants ... Mais par contre je m'éloignerai des VAB ...
Si je me rapproche d'un, je m’éloigne de l'autre LOL


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 29 Jul - 19:10 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.

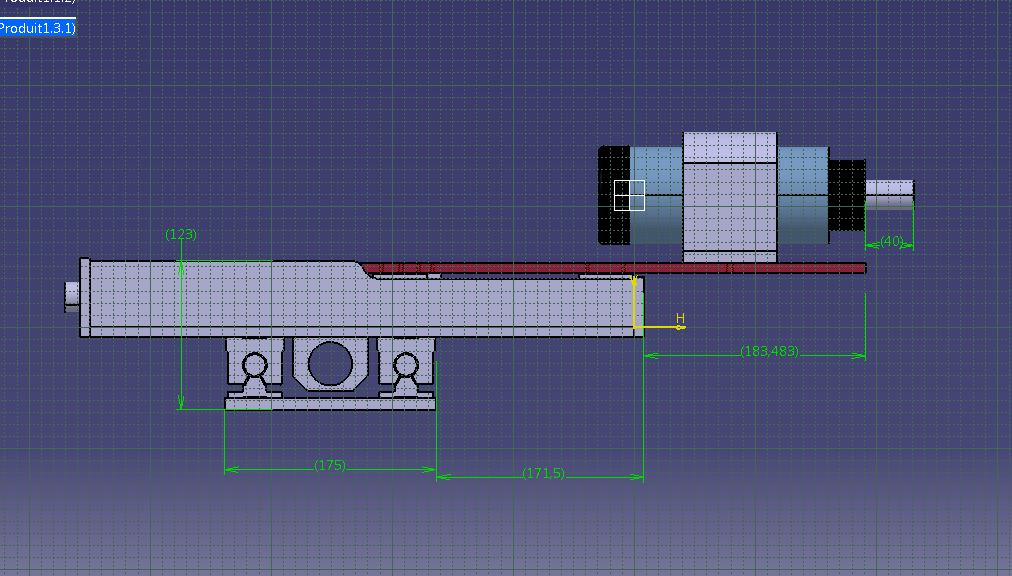

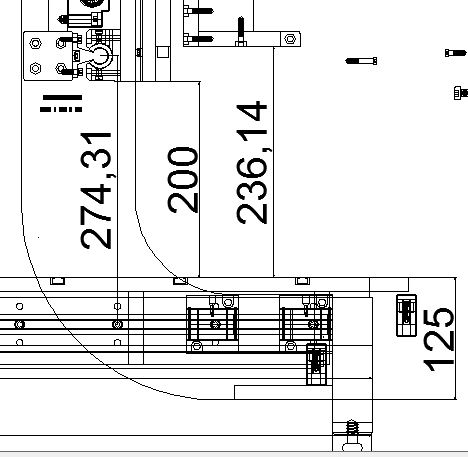

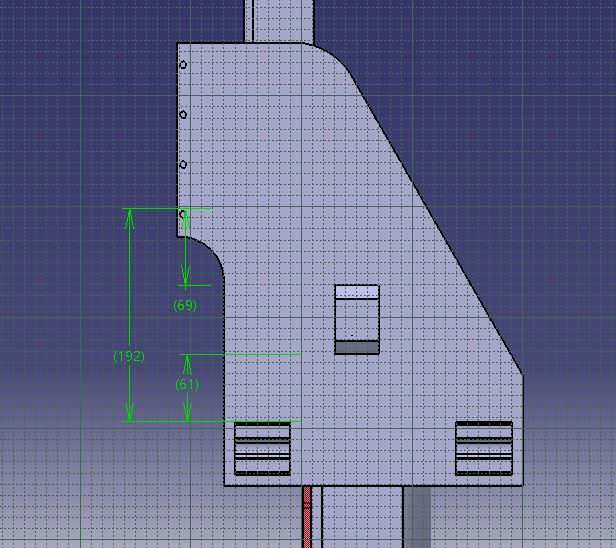

Voila les cote de "UneKa-CNC".



Comme tu peut le voir c'est presque la même hauteur, si tu réduit la cote de 100 Mm sous les rails.


A tu des dessins de cette modification ??, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Thu 30 Jul - 13:23 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour,
Alors voici un début des modifications. Qu'en penses tu papykyka ?
J'ai mis quelques dimensions entre chaque coulissant et VAB.


Ensuite concernant le portique :

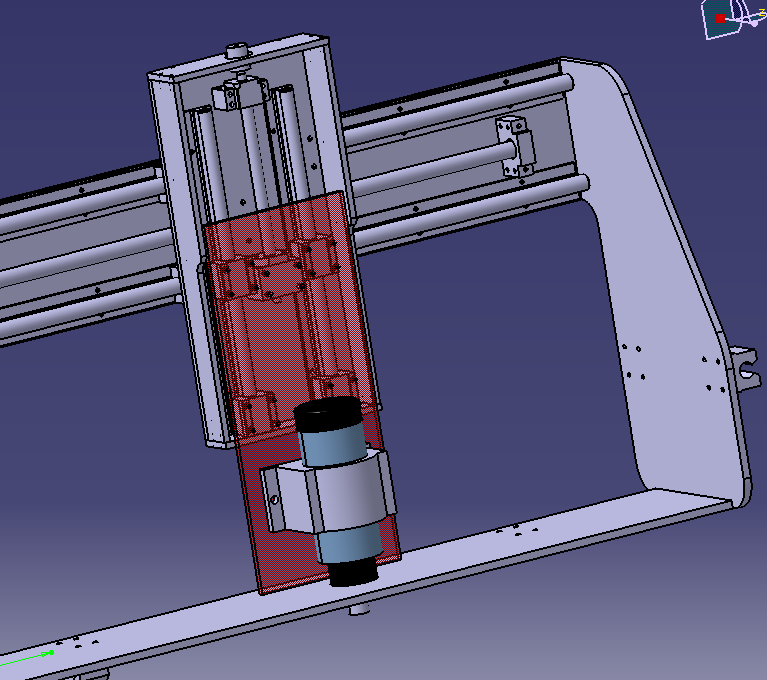

J'ai laissé une marge de sécurité sur la distance de l'axe Z. On peut le voir car j'ai laissé le bout de la fraise traversant la tôle d'aluminium.
Par contre j'ai peur de encore agrandir les côté du portique ....
Je m'explique :
On à la tôle d'aluminium que je viens de rajouter en bas du portique. Mais au dessus de cette tôle il y'aura des renforts en tube d'acier 50*50 pour ensuite poser au dessus la surface d'usinage (Profilé Alu). Je vais donc perdre encore 50 mm + l'épaisseur de la surface d'usinage qui doit être de a peu prêt 20 mm ....

Si j’agrandis les côté du portique PaPyKyKa cela va commencer à trop éloigné les coulissants/VAB l'un de l'autre non ?



Ma hauteur d'usinage est 183 mm - 50 mm (tube carré acier) - 20mm surface d'usinage : Il me restera donc 113 mm en hauteur d'usinage ...




Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 30 Jul - 13:42 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Pas beaucoup de temps car je doit partir.


Mais pourquoi cette distance si grande.



Et pourquoi les patins du "X" sur cette tôle sont a extérieur ??.


A ce soir, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Thu 30 Jul - 13:45 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut PaPyKyKa,
Cette distance est si grande parce que c'est obligatoire si je veux conserver ma distance en hauteur d'usinage.
Si je diminue cette hauteur la fraise na pourra pas descendre à son maximum étant donné qu'il y a une tôle en dessous....

EDIT : Pour être plus explicite : Si j'enlève la hauteur dont tu me parle qui est de 100 mm. Bah ca sera également 100 mm en moins sur la descente de l'axe Z. Ce qui ne conviendra pas ducoup.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 30 Jul - 20:18 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Je ne voir pas pourquoi, regarde ce dessin.






C'est un partie du dessin qui n'a servis a réalisé "UneKa-CNC".


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Thu 30 Jul - 20:36 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir,
PaPyKyKa quand tu dis : Pourquoi une distance aussi grande ?

Tu veux dire pourquoi mes supports sont aussi haut par rapport au bas te la tôle ?

Si tel est le cas, c'est parce que sinon je m'éloigne beaucoup des coulissants de l'axe Y.

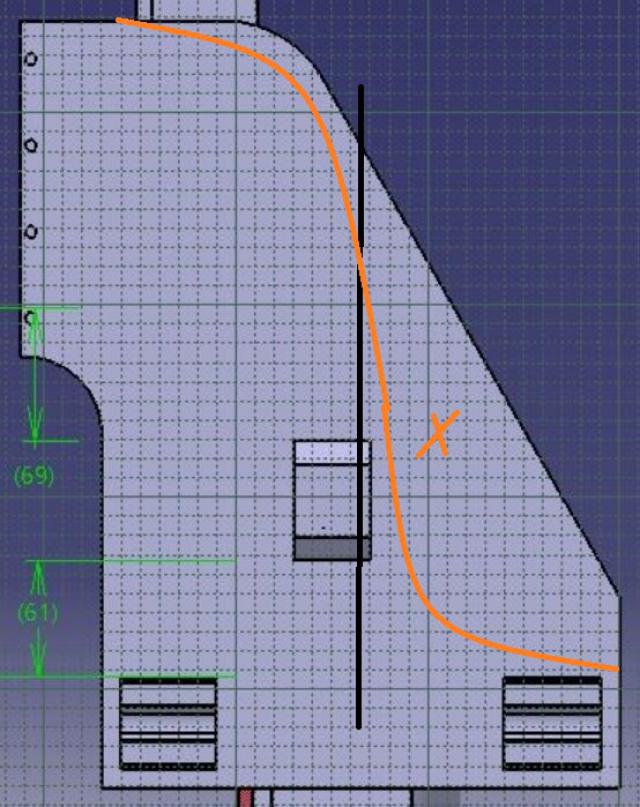

Regarde sur l'image ci-dessous, Actuellement je suis à 199mm à peu de choses près. Si je les mes en bas tu rajoute a peu près 140 mm.
Ils seront à une distance 340 mm des axes Y. Ca va faire beaucoup tu trouves pas ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 30 Jul - 20:54 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut a tous.


Voila les dimensions entre les axes de rails minimum et celle de la course maxi de l'axe "Z'.






 Avec 200 M de passage sous le portique



A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 8 Aug - 22:17 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir,
Bon voici qui est mieux  : (Les coulissants ne sont plus vers l'extérieur, je dois encore changer la direction des coulissants des VAB qui sont à l'envers sur l'image ci-dessous) :


Voici les prochaines étapes :
- Finir le portique : Ajustement de la hauteur du portique, réaliser le filetage de la VAB de l'axe Y et réaliser toutes les viseries
- Réaliser la structure
- Faire l'assemblage Portique/Structure (Frame)
- Début septembre : Commande/Découpe de tube d'acier ! Découpe Tôle d'aluminium pour le portique
- Assemblage physique (réel)

Petites questions au passage pour PaPyKyKa : Quelle est longueur de la visserie (Vis) et des trou (taraudage) au niveau de tes fixations sur la uneka ? :
C'est les cercles rouge :


Cordialement,

Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 8 Aug - 22:57 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Tes cercles rouge sont des vis, oui, mais que est l'épaisseur de toles,
Car tout est fonction de l'épaisseur si c'est du 10 Mm mettre du M5 me parais bien.


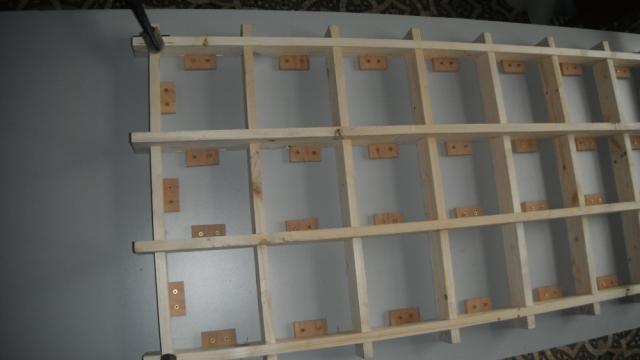

Par contre sur "UneKa-CNC" , C'est du M8, mais ce sont des plats acier soudé sur des tubes carre.







Comme tu peut le voir sur cette photo.


Autre question : pourquoi faire descendre l'outil sous l'axe des rail du 'Z', tu doit avoir la table, le martyr, et autre bridage du brute.




Tu peut très bien augmenté la hauteur du portique, pour utilisé toute la course du 'Z'.

Et ce palier sur la traverse qui passe sous les rail, pourquoi ??.

Enfin, j'espère que ton dessin complet sera plus facile pour comprendre ton développement complet.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 8 Aug - 23:22 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir papykyka,
La tôle sera de 10mm.
Je pense mettre du M6 mais quelle longueur de vis me recommandes tu ?


Ne t'inquiète pas papykyka, il y'a encore quelques modifications sur les plans du portique. Je me renseigne actuellement sur quelle type de surface je vais mettre et son épaisseur pour ensuite modifier la hauteur du portique. La fixation de la vab sous le portique est dans le mauvais sens pour le moment. Je reviens avec des plans fixés et plus clair.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 9 Aug - 08:01 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Pour les vis, dans l'acier la normalité voudrais une longueur de 2 à 2.5 fois sont diamètre,
Dans l'aluminium ce serais de 2.5 à 3 fois, c'est a dire que pour du M6 la longueur serai de 15/18 MM


Mais tu peut en mettre doublé le nombre, pour plus de rigidité.


A plus pour les dessin en 3D, PapyKy.









Montage de ma future chaudière.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 9 Aug - 12:46 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour Smile
Comme quoi la CNC peut servir pour usiner n'importe quelle pièce :p
Bien pensé ta pièce de fixation pour les tuyaux.

Merci pour les conseils de visserie PaPyKy  Smile

Dit moi ! Je suis à la recherche de matière pour ma surface d'usinage. Une plaque d'alu de 10mm brillante est coûteuse ...
N’existe t-il pas des profilés léger spécialement pour les surfaces d'usinage ?

Cordialement,

Justin

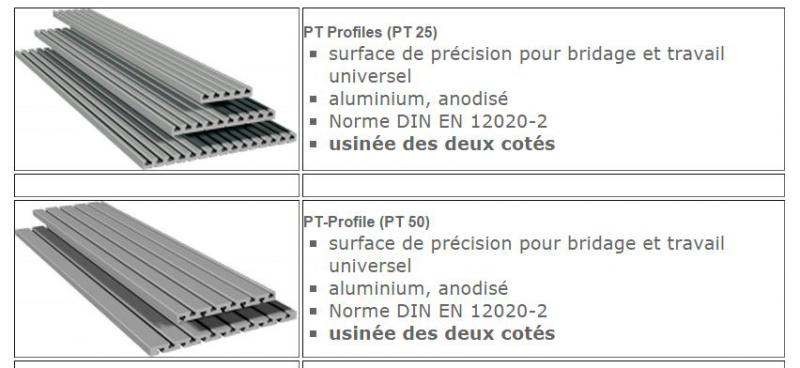

Sur la photo ci-dessous on dirait des genre de profilés aluminium mais on ne voit pas très bien :

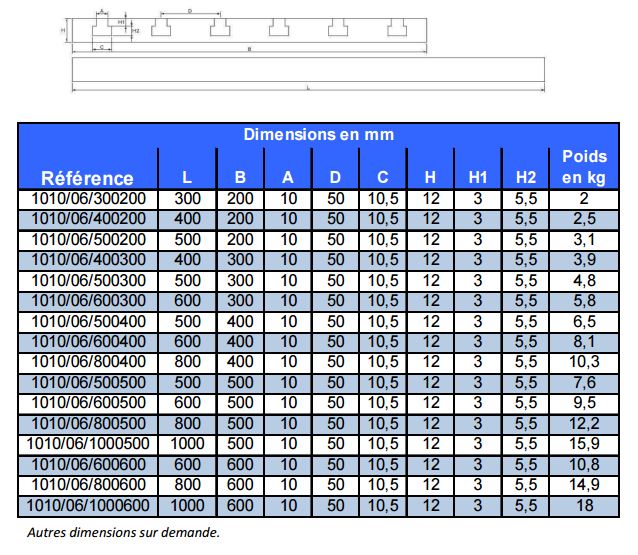

Il y'a également ceci  :

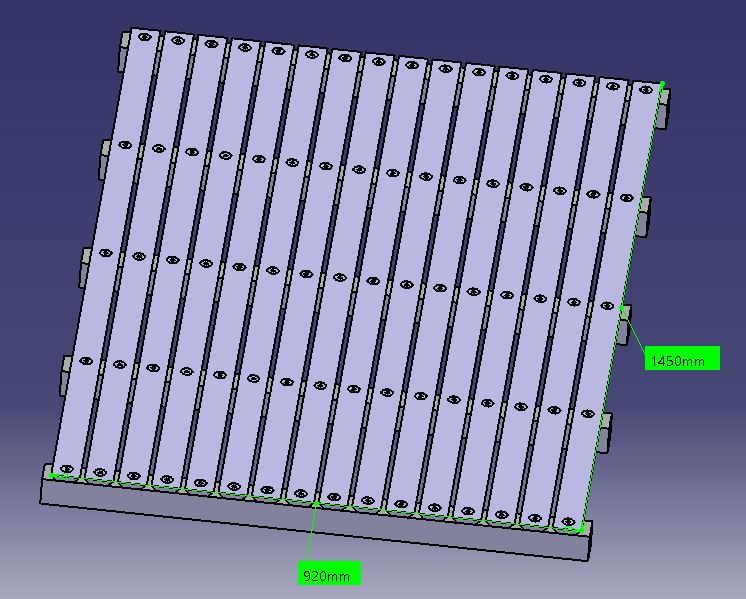

Mais ma surface d'usinage étant de 1350 * 950 ça va coûté bonbon ...
A moins que je consulte les mauvais site pour les tarifs ...


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 9 Aug - 18:08 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut a toi.




Quelques site : Isel France.





Magtrol.fr





Mecamag.fr





Pourquoi pas cela,

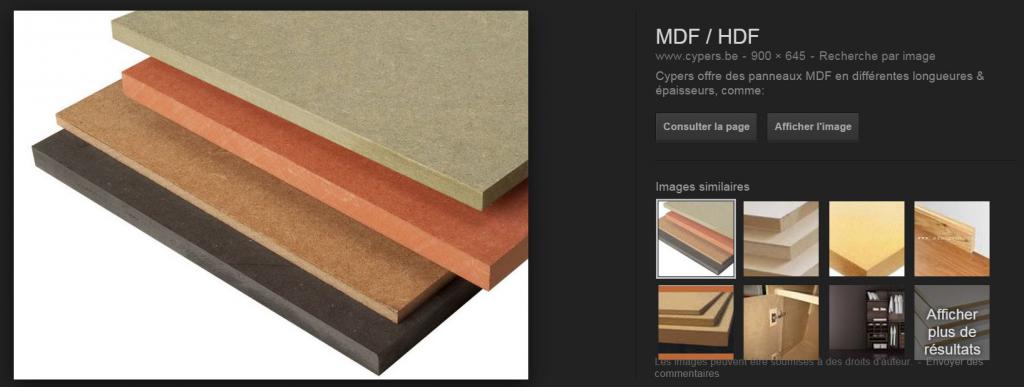

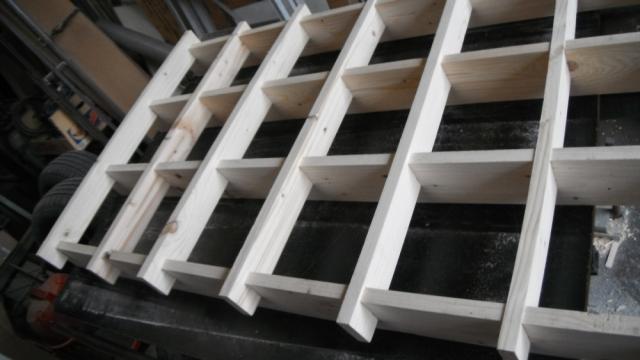

Cela est un paneaux de HDF de 32 Mm, avec des buselures en laiton.
Mais c'est bien mais le buselure sont chere, et remonte au serrage.


J'ai trouvé un autre type de buselure (Tub-tara), qui sont en fait des rivets a sertir dans des tubes.
Mais placé par dessous, sans les sertir, qui peu chère, et ne sortirons pas car placée par dessous.





Mais j'ai acheté sur Ebay, mais encore non monté sur "DeuKy-CNC".

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 10 Aug - 11:23 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour papykyka,

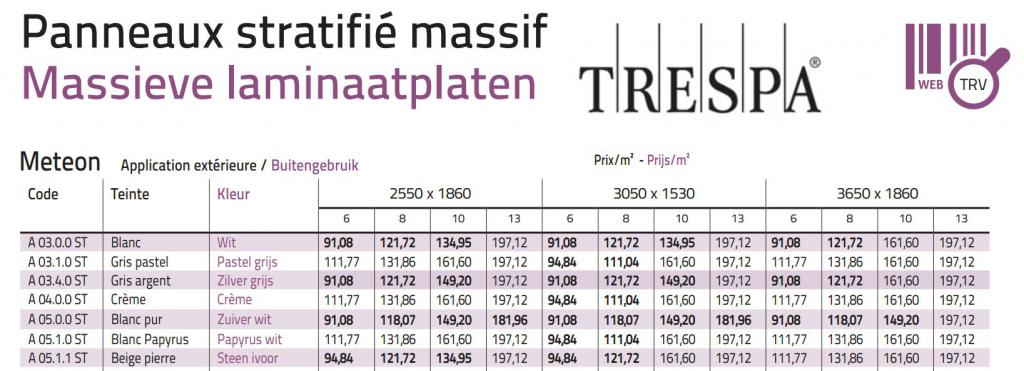

Quand tu dis du HDF ce sont des plaques de 'Trespa' en fait ?


Une autre question, tout ce qui est surface en Alu est très cher.
On me recommande aussi la ferail mais quoi comme surface de ferail ? Une plaque ?
Pour faire des trous ça sera peut être plus compliqué non ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 10 Aug - 12:58 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Ferail ????, sais pas, et pas trouvé d'info's sur la toile.


Trespa, j'ai été sur la toile, car cela ne me disais rien.
Cela parais pas mal, car insensible a la lumière et l'eau.
Je vais me documenté, car je doit avoir un revendeur pas loin d'ici.


Le HDF est du MDF plus dur et hydrofuge,





Mais j'ai remarqué qu'il travail suivant hydrométrie des lieu,





Regarde cette page de la construction de "UneKa-CNC"


Le bien de ce HDF, c'est qu'il ce rectifie bien sur la CNC,







Et pour faire les trous de fixation, c'est le CNC qui les fait et donc un résultat correcte.





Donc, cela est facile a réalisé, pour mettre a la bonne hauteur, ou rectifier au cas ou tu l'utilise comme martyr.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 19 Aug - 20:04 (2015); edited 1 time in total
Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 10 Aug - 13:26 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut PaPyKyKa,
Si tu trouve un revendeur de Trespa à côté de chez toi, cela m’intéresse ^^

Pourquoi tu avais du rectifier de quelques millimètre ta surface PaPyKyKa ?
Je viens de comprendre pourquoi tu as rectifié la surface. Pour avoir une surface plus propre et de rectifier la surface qui n'était pas droite.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 10 Aug - 18:59 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Oui, il te faut rectifier le martyr de toute façon, pour avoir la même hauteur partout.


Si tu veut être certain, si tu a regardé sur le lien, tu a du voir qui c’était former un trous au centre du panneaux.


Pour le 'Trespa" je v'ai allez prés de chez moi, (5 Minutes), voir les prix car il me faut de toute façon un plateau pour "DeuKy-CNC".
Qui lui sera placé dans un bac pour recevoir de l'eau blanche porjetée par de l'air comprimé.


Mais pour instant je suis sur mes projets "Chauffage" et "Châssis".


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 11 Aug - 13:35 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour papykyka,
Bon j'essaye de trouver une solution pour faire une table en acier mais bon ...
Tu trouveras ci-dessous deux idées et ensuite quelques questions Very Happy

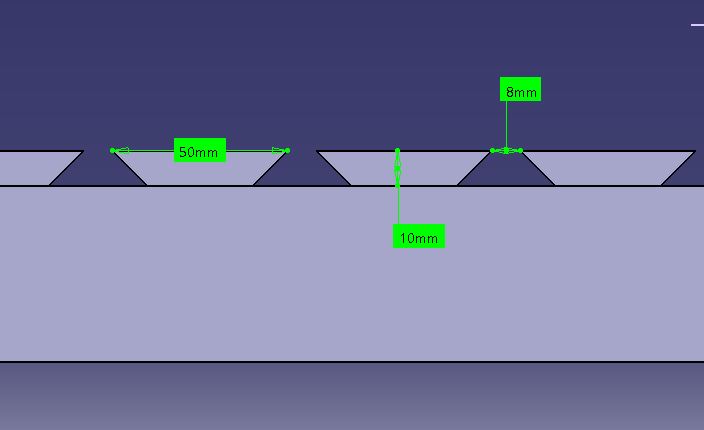

J'ai réalisé un plan :
J'ai pris a peu de chose prêt les dimensions de ma surface d'usinage : 1450*950


Ce sont donc des lamelles d'acier (Alu ? Ferraille ?) espacé de ~8mm pour faire glisser des vis dans les rainures.


Les vis de fixations sont du M10.


Voici mes craintes et mes questions :
- Pour des lamelles 1450mm : En ferraille cela restera droit ? Aucune déformation ?
- On peut voir que sur mes lamelles il y'a un usinage : 50mm en haut et 30mm en bas. Il y a donc un usinage de 45° sur les côtés. Ce qui voudrai dire qu'il y'a de l'usinage a faire. Ce genre de profil en ferraille existe ? Car sinon il faudra partir sur une solution avec un carré d'acier en dessous et un plat au dessus.
- Que pense tu de ce genre de solution papykyka ?


EDIT : Même avec cette solution l'acier est extrêmement cher. Je pense que je vais opté pour la solution Trespa !


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 11 Aug - 17:17 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour,
Je suis entrain de regardé pour le Trespa.
Dit moi PaPyKyKa tu prendrais combien en épaisseur pour la surface d'usinage ? 30mm ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 11 Aug - 17:51 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Tout assemblage a toujours une déformation si minium soit-il,
Il te fraudera rectifier la face, car tu peut toujours avoir un gauchissement.


Donc pour moi, a évité, le mieux c'est un panneau qui serais rectifier avec la CNC.


Épaisseur ?? tout dépend des renforts placé sous cette plaque, sur "UneKa-CNC",
J'ai fait un entrecroisement en bois, mais 20/30 Mmm c'est plus que bien.








Mais serais mieux en acier, mais la aussi il te faudrait faire une rectification, car tout travail.


C'est pour cela que les grosses fraiseuses mécanique, tout est en fonte coulé et rectifier.


Mais ici c'est pas possible, ont est sur du HomeMade, et les 0.05 c'est plus que très bien.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 11 Aug - 18:10 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour papykyka,
Merci pour ta réponse detaillé.
Je vais prendre en compte tous tes conseils !
Je vais partir sur du trespa ou du HDF comme sur ta uneka.
Cependant, je ne pense pas quet les plaques de trespa au delà des 10mm existent.
Qu'elle est l'épaisseur de la surface de l'uneka ?
Cordialement,
Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 11 Aug - 18:45 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Le premier est un stratifier de bonne qualité, qui est sur toutes la structure.





Sur lequel est collé visé un latte en hêtre, sous lequel est fixer les lattes de maintient.





Sur ce paneaux est fixer un HDF de 32 Mm, sur toute la partie usinable, pour avoir la place des insers en laiton.


Et rectifier chaque fois de une déformation est importante,
Mais de toute façon je remet toujours un autre Martyr sur le brute, qui me permet de percé le brute.





Ici une tôle de 1 Mm, percée sur un martyr de MDF de même dimension, collé au double face.








ou encore sur un étaux fixer sur les inserts, tout dépend de la forme du brute.








Mais plein d'autre vidéo sur ma chaîne 'YouTube', plus de 470 vidéo's à ce jour,  A plus, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 11 Aug - 20:08 (2015)    Post subject: Projet CNC du Chti Reply with quote

J'ai trouvé cela prés de chez moi, a Charleroi.





C'est pas donné a prés de 200 € le M², en 13 Mm d'épaisseur, A plus, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 11 Aug - 20:30 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut PaPyKyKa,
Oui effectivement le Trespa n'est pas donné !
Bon j'ai juste deux questions qui vont me permettre de faire mon choix.

- Tu rectifie régulièrement ta surface d'usinage ? Ou très peu ?
- Le HDF en 32 mm doit se trouver facilement je suppose. Quel était l'ordre de prix de cette plaque HDF sur ta uneka ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 11 Aug - 20:53 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Je ne sais plus quel est le prix exacte, cela devais être entre 30/35 €.


Pour le rectifier, deux fois depuis sont placement, mais cela est fonction de l'usage.
Quand j'ai besoin d'un plans plat, le place un MDF fin que je surface suivant la dimension que j'ai besoin.


Mais je vais allez voir un revendeur de PVC, ici tout près, à 5 Minutes, pour du PVC rigide.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 12 Aug - 00:20 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir papykyka,
A effectivement c'est moins cher que le trespa.
Je vais chercher chez des fournisseurs par chez moi et je reviendrai ici montrer ce que j'ai trouvé.


Papykyka tu comptes changer ta surface d'usinage par une plaque de PVC ?


Bonne nuit,


Justin

EDIT :

Bonjour PaPyKyKa,
Tu me disais que tu as mis un stratifié puis au dessus vient seulement le panneau HDF.
Comme j'aurais pas mal de tube d'acier de 50x50 (4mm) en dessous je peux mettre directement le HDF ?

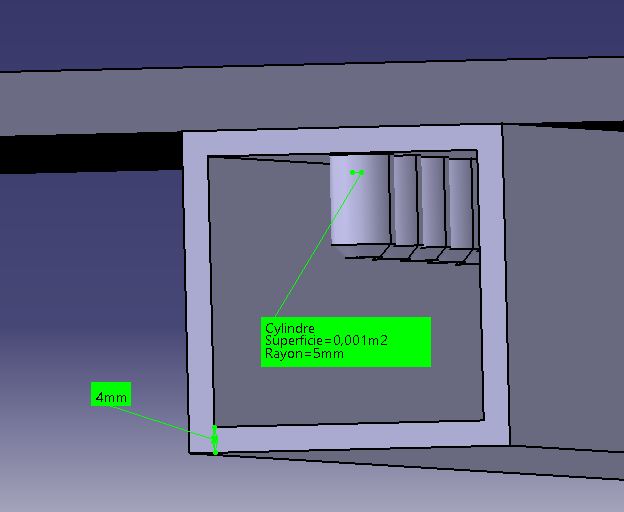

Pu besoin de panneau intermédiaire comme le panneau stratifié ?

Cela fera comme sur ta photo mais en tube d'acier :


Cordialement,

Justin


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Fri 14 Aug - 12:38 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour PaPyKyKa,
Une autre question au passage.
Pour les SBR16 sur l'axe Z et les SBR20 sur l'axe Y : Tu taraude l'aluminium de 10 mm sans mettre d'écrou derrière.
C'est préférable de mettre un écrou frein derrière ou juste le taraudage dans l'aluminium suffit ?

Par contre mon Axe Z est en 8 mm d'épaisseur, c'est peut être juste pour le taraudage pour les SBR16 non ?

Cordialement,

Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 14 Aug - 13:13 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour Justin.


Toutes les rails sont pré forée tout les +/- 200 Mm, et avec des trous de 4 voir 5 Mm.
Et cela est suffisant et taraudé les fixations est la solution, mais une fois que tout est monté.


Pourquoi, tu fore et taraude a fur et a mesure que tu déplace la partie mobile,
Pour avoir le bonne alignement, cela est bien suffisant, mais tu peut toujours en ajouté.


Si ton axe 'Z' ont des trous de 4 Mm, les 8 Mm du support est suffisant.
Mais tu peut doublé le nombre serais pas les vis qui coûte beaucoup d'€€€€€.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Fri 14 Aug - 13:50 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour PaPyKyKa,
Mes SBR16 sont perforés à 5.5mm tous les 150mm.
Tu me conseilles de tarauder que les trou dans les plaques d'aluminium ? Ou également les trou sur les SBR16 ?
Car comme ils sont a 5.5mm cela sera pour du M6 en vis.

J'ai peut être pas tous compris ...
Mais je devine que c'est juste la tôle de 8mm que je taraude pas les trou des SBR16.
Du M5 ?

Désolé PaPyKyKa, je t'ai perdu sur ce coup là Idea

cordialement,

Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 14 Aug - 14:21 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut a toi.


Faut pas taraudé les supports des ronds des rails, car il te faut les 0.5 de jeu pour les alignements.


Pour le centrage tu marque avec une mèche de 5.5 Mm, (diamètre des trous) ton aluminium,
Pour avoir un bon centrage et tu fore le support a 4.25 Mm,
Et tarade M5, les trous a fur a mesure, du premier au dernier trous.


Donc tu monte tout sans visé, juste maintenir avec des serre-joints,
Tu pré fore avec 5.5 Mm le support pour le marqué,
Tu fore 4.25, taraud a L-M5, du met la vis sans trop serré,
Du déplace le portique, et tu re-pré-fore le suivant,........


Tout les axes de la même façon, a moins que pour le 'Z', tu sois sur de ton alignement des deux rails,





Comme ici sur un usinage sur "UneKa-CNC", pour un autre montage, chariot de "DeuKy-CNC".


Et ici pour l'usinage d'une bride de porte injecteur d'un moteur diesel de JCB, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 23 Aug - 13:26 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour PaPyKyKa,
je prend note de tes conseils Smile
Dit moi le panneau HDF noir que tu as mis sur Uneka : Ca n'a pas un utre nom ? Car HDF Google ne connais pas ...


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 23 Aug - 16:28 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut a toi, Justin.


Faut souvent faire une recherche avec le images, c'est plus simple, enfin pour moi.




Voila ce que me dit 'Google' en photos.


Et une fois que l'on vois, allez sur ' Consulter la page'









Sur "UneKa-CNC" c'est du 32 Mm noir, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 23 Aug - 17:40 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour,
Merci pour ces conseils PaPyKyKa Smile
Mais je sais déjà tous ça tu sais Smile
Utiliser google est un jeux d'enfant.
Voici ma question formulé autrement :
Le HDF c'est du MDF mais en plus solide ?
Car on dirai la même composition mais avec de la résine ...


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 23 Aug - 19:34 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Oui le HDF est plus dense et plus lourds cela ce sens en le manipulant.


Et bien plus résistant une fois usiné,
Car le MDF que l'on retrouve en GSB est moins dense et fait beaucoup de poussières statique.





On le vois bien sur cette vidéo, au point que l'on ne vois plus la fraise d'usinage.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 16 Sep - 19:38 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir !
Bon je suis de passage pour dire que actuellement je n'avance plus trop ^^
Et oui l'étudiant est passé employé maintenant !
Et c'est bientôt l'installation dans une maison.
Donc les plans et les achat prendront du retard.
Mais je continuerai d'ici peu de temps c'est certain !!


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 16 Sep - 19:49 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


OUI, Je remarqué que tu venais sans rien dire.


Mais c'est normal, après les études, le boulot, heureux pour toi d'avoir trouvé facilement.


Je me doute bien que l’installation d'une habitation est bien plus importante.


Mais vient nous faire un petit 'COUCOU' de temps a autre.


A bientot, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 10 Oct - 18:56 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut tout le monde !

Je viens faire un petit coucou lol

Bon la CHTI-CNC toujours en attente mais ca reviendra assez vite.
Je continue les plans dès que possible.
Emménagement prévu début novembre, donc beaucoup de preparation carton etc.. et achats des meubles ..

Cordialement,

Justin


Back to top
Display posts from previous:
Post new topic   This topic is locked: you cannot edit posts or make replies.    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres. All times are GMT + 2 Hours
Goto page: <  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  >
Page 7 of 10


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Cookies | Charte | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
