Projet CNC du Chti
Goto page: <  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  >

Post new topic   This topic is locked: you cannot edit posts or make replies.    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres.
Previous topic :: Next topic
Author Message
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 31 Jan - 22:17 (2015)    Post subject: Projet CNC du Chti Reply with quote

PublicitéSupprimer les publicités ?
Bonsoir.

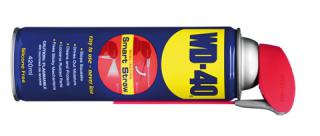

Ne crins rien cela est chromé, si tu veux le protégé, met du WD40, c'est idéale.





Ou bien aussi ce qui n'est pas mal, c'est tout simplement du 'Pétrole' de chauffage, dit aussi 'Pétrole lampant'


A plus, PapyKy.












- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 7 Feb - 17:26 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut PaPyKy,
Merci pour les indications Smile je ne connaissais pas le WD-40
C'est de l'huile ou de la graisse ?
On m'a également recommandé de l'huile de voiture carrément ! Il faut en mettre plus souvent mais le résultat et également présent à la longue surtout sur la durée de vie des équipements.

Bon les plans avancent pas beaucoup car beaucoup de taf en ce moment. Cependant je dois faire un minimum de plan cette semaine car j'ai une personne qui peu me faire un prix sur la découpe de l'aluminium. Donc je dois réaliser le minimum de plan pour le portique.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 7 Feb - 17:47 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut a toi.


Le WD-40 est une huile passe partout et a tout faire, toujours avoir sous la main.
Si tu met de l'huile moteur sur quelque chose de lisse les poussières ce colle dessus.
Par contre contre la rouille, huile est inégalable.

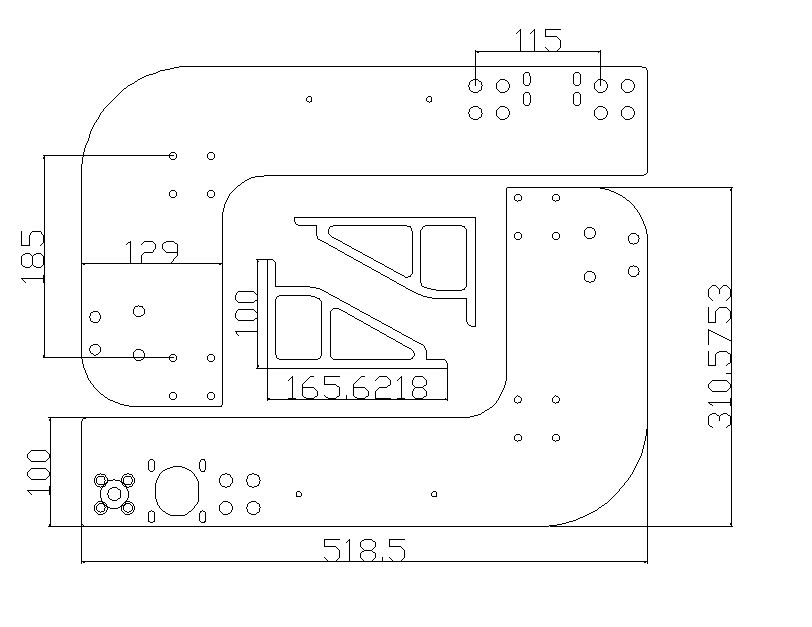

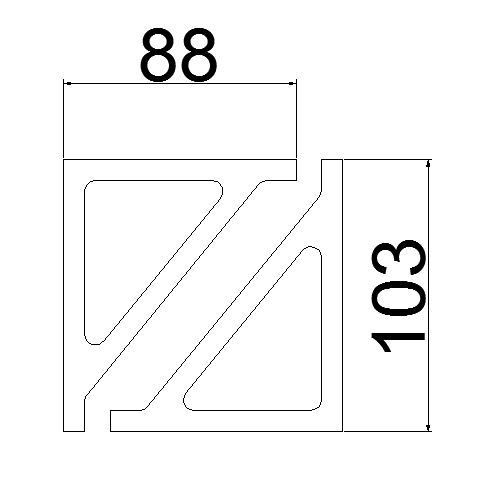

Eh oui les plans cela prend beaucoup de temps, faire des esquisses en 3D c'est bien,

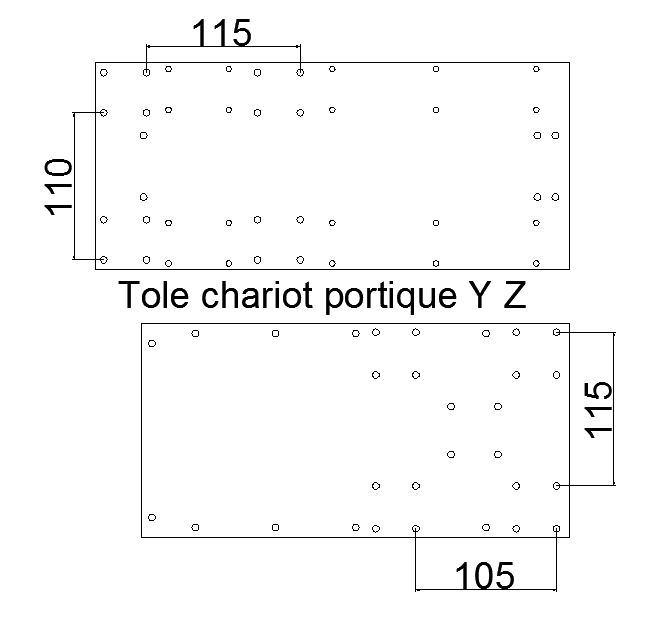

Pour voir le rendu, mais pour usiné les tôles d'aluminium, faire les avoir en 2D.

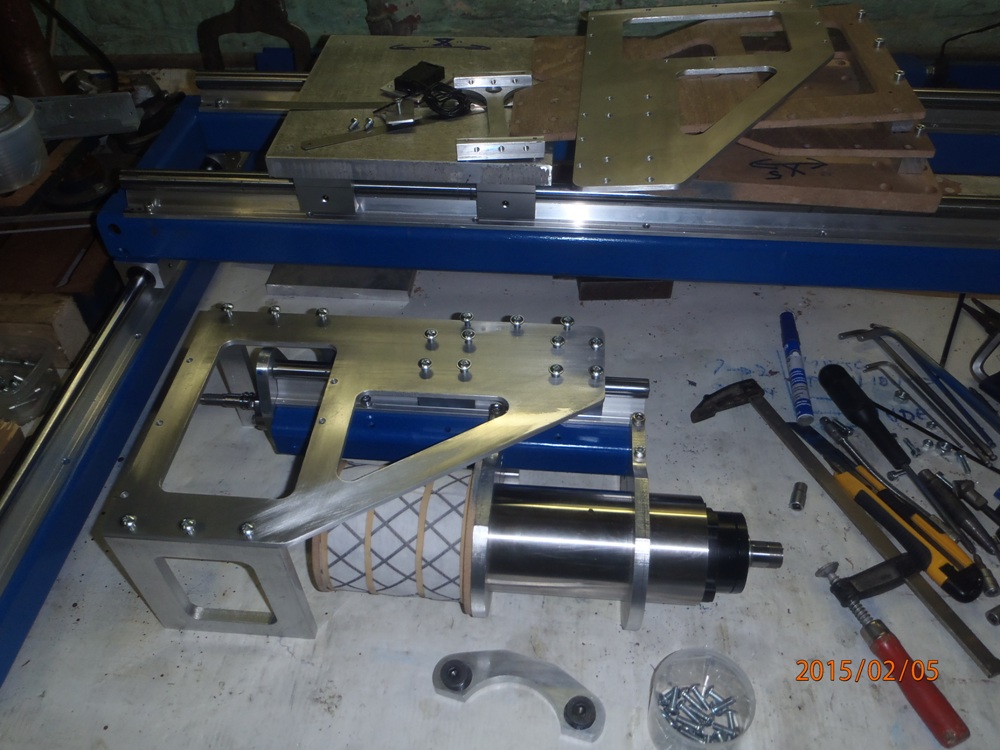

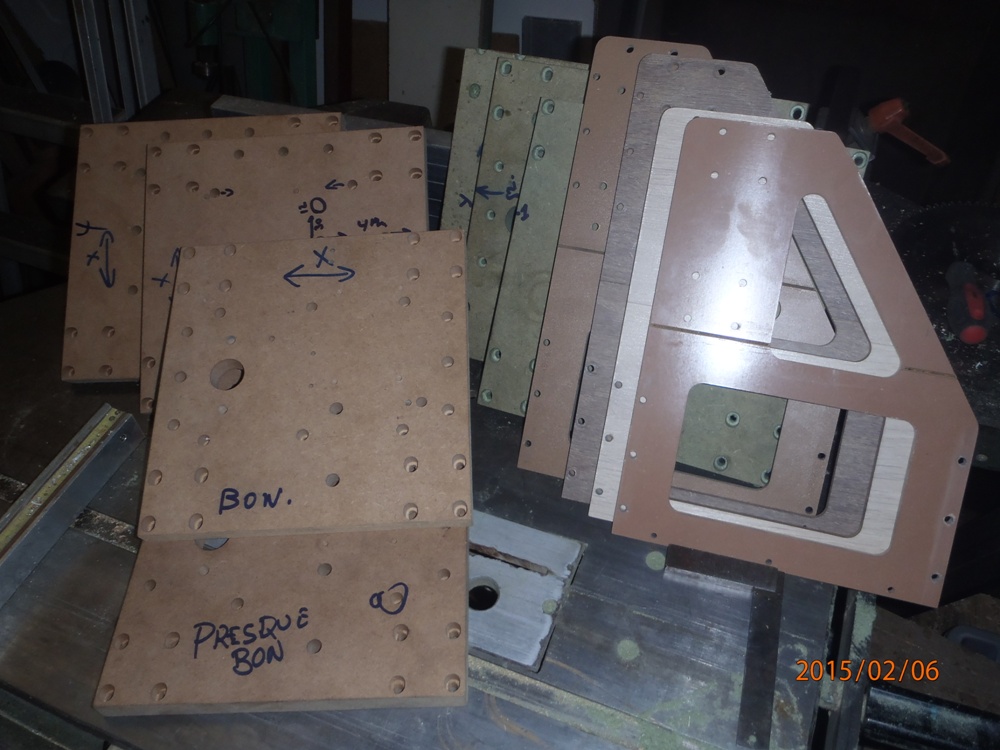

Pour une tôle finie, voila combien j'en ai fait en bois MDF,



Enfin cela est fait, après plus de 6 heures de machine sur "UneKa-CNC".








"DeuKy" se monte doucement, mais encore pas mal de dessin a faire, et a refaire, modifier, enfin, c'est cela le Home.Made


A plus, et des photos de ton projet, vite vite, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 8 Feb - 14:22 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut PaPyKy !
Oui l'huile attire la poussière.
Tu utilises la WD-40 sur tes axes de guidage et VAB ?
Tu dois les nettoyer régulièrement pour enlever la poussière ?
Concernant le découpage de l'aluminium avec mes plans, ils vont me découper les formes sans le perçage.
Je ferai les trou à la maison. Mais avant je réaliserai ça sur du MDF comme toi pour éviter toutes erreurs.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 8 Feb - 14:40 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bon WE a toi.


Oui du WD40 sur tout, produit miracle, lubrifie, dégrippe, nettoyé, Mais aussi pour la coupe dans l'aluminium,
Le taraudage, forage, cela va aussi bien que du pétrole.


Et tes plans cela avance, car je suis pressé de voir ton montage ??


Oui c'est la bonne solution pour évité de devoir acheté beaucoup d'aluminium, qui n'est pas donné.



Ici dans des lames de parquet déclasse en GSB, beaucoup plus rigide et stable dans les dimensions.


A plus, Papyky.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 8 Feb - 19:02 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut PaPyKy,
Merci du conseil pour le produit miracle Smile
Concernant les plans je n'ai pas commencé les vrai plans sur Catia.
On a fait beaucoup sur papier !
Je suis entrain de te faire un petit schéma de principe "propre" pour te montrer la structure de ma machine.
Je mes ça dans la soirée sur le forum. (Avec des questions)

Cette semaine je réaliserai le portique sur catia et je mettrai tous les dessins sur le fofo au fur et à mesure de l'avancement.


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 8 Feb - 20:06 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut PaPyKy,

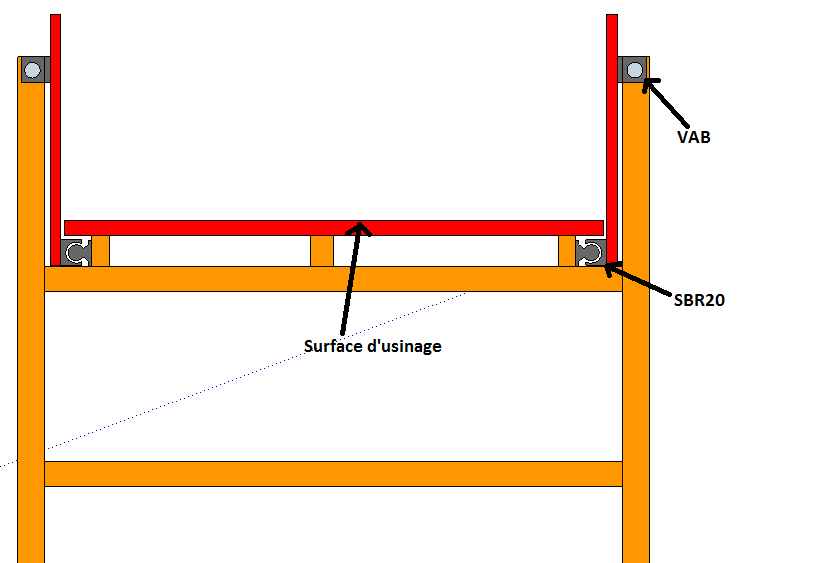

Bon je viens te faire un croquis sous le logiciel Sketchup :
Voici ce que j'aimerai faire :


Sur cette structure déjà on se pose des questions si l'on met la VAB en haut ou en bas.
Sachant que si on met la VAB on haut l'entrainement des deux VAB par la courroie sera embêtant ...
La courroie sera apparente sur le haut de la machine.
Si l'on met les VAB en bas on pourra la dissimuler au niveau de la surface d'usinage ce qui est plus propre.
Cependant comme ce sont les VAB qui émettent les forces de déplacements (moteur) sur les tôles du portique,
peut être que si elles ne sont plus centrées je rencontrerai des problèmes au niveau du déplacement non ?

Il y'a également la poussière qui pourrait se poser sur les SBR20 en passant sur les côtés de la surface d'usinage...
(peut être faudrait il les positionner sur l'extérieur de la machine).

Que penses tu de tout cela papykyka ?


Une autre question également :

Sachant que la VAB est plus courte que les SBR20,
si je veux mettre le moteur derrière je serai obliger de réaliser une découpe pour laisser passer la courroie non ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 8 Feb - 22:33 (2015)    Post subject: Projet CNC du Chti Reply with quote

Hello Justin.

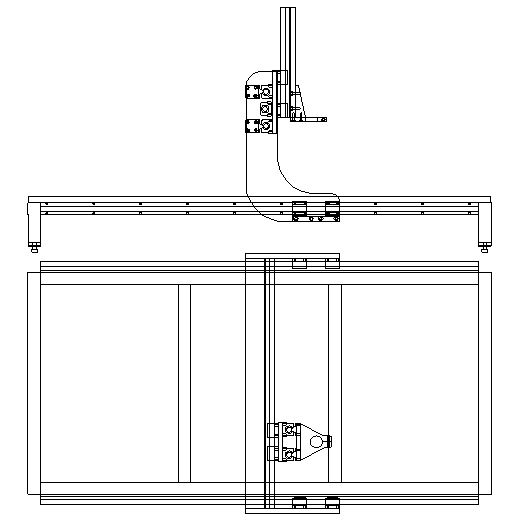

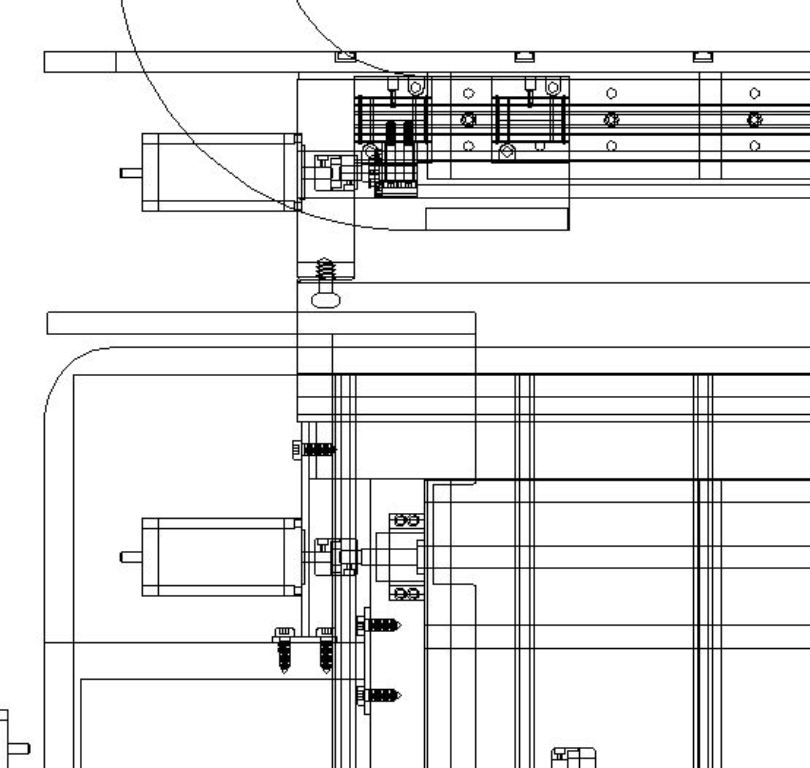

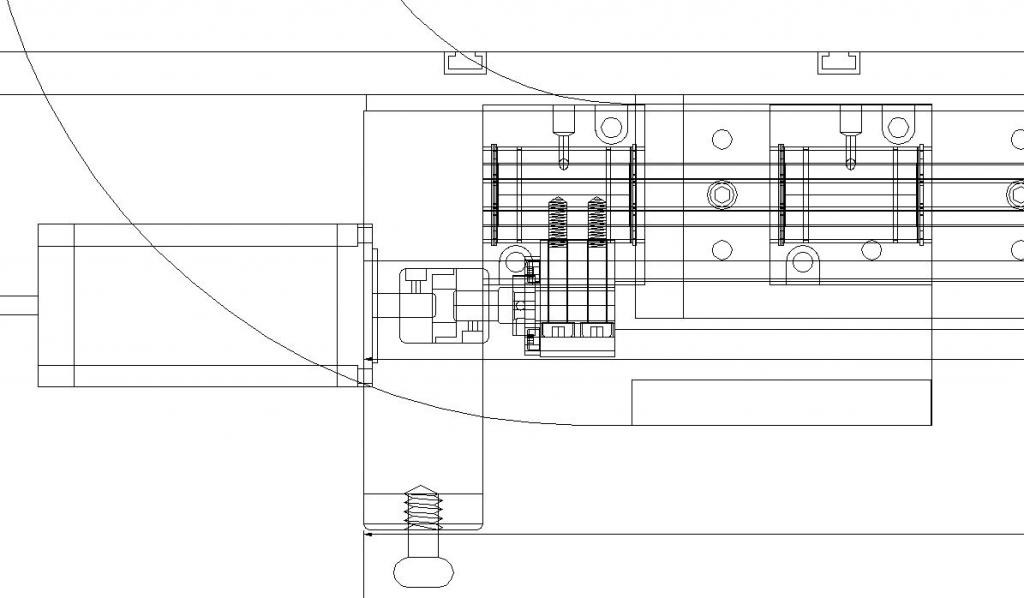

Voici un dessin de "UneKa-CNC", est une première esquisse qui a évolué bien sur.

Tu peut remarquer que l'axe de la broche se trouve au centre des deux blocs des rails de l'axe "X".
Et que la travers inférieur ou sont fixé les écrous VAB de l'axe "X" est bien en arriéré de plus de 200 Mm.


Donc les rails doivent être plus longue vers l'avant.
Que ce soit en dessous ou au dessus cela ne change rien.


Dans tes dessins, il faut les faire de profile et de haut, comme celui-ci,
De face tu ne vois pas les longueurs, donc ne sert a rien.


A plus, PapyKy.



J'ai modifier la présentation de ton texte pour plus de ficilité a relire, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 8 Feb - 23:17 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir a tous.

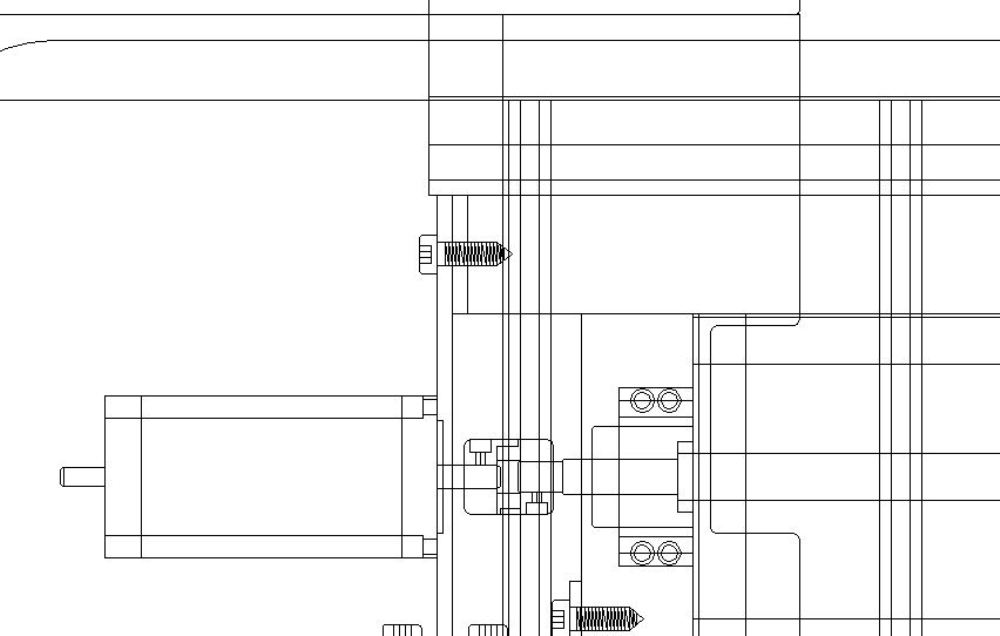

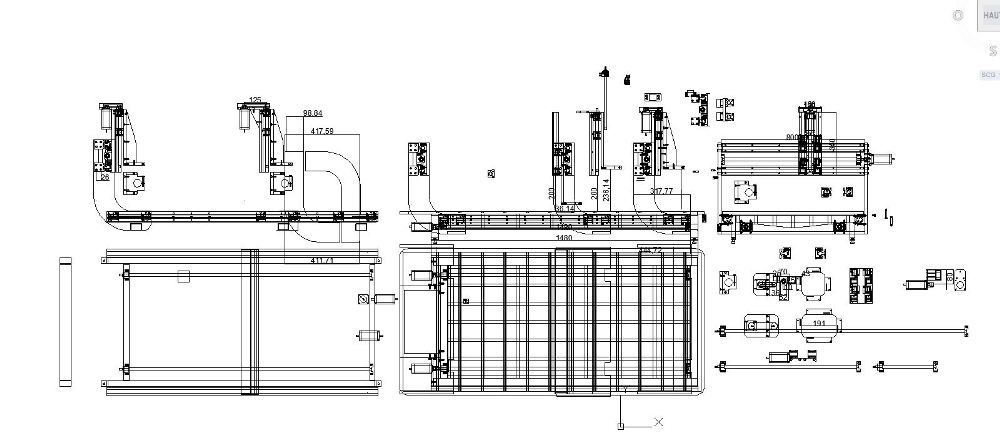

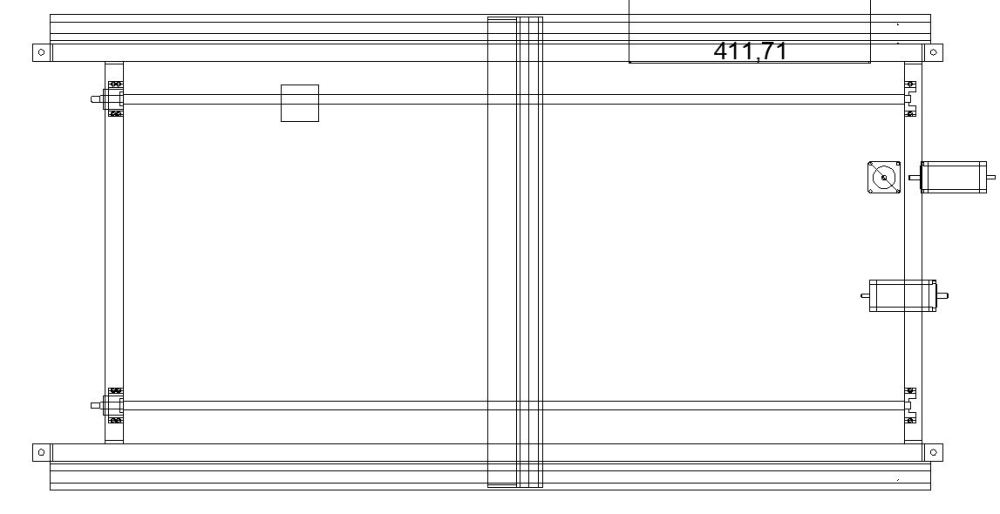

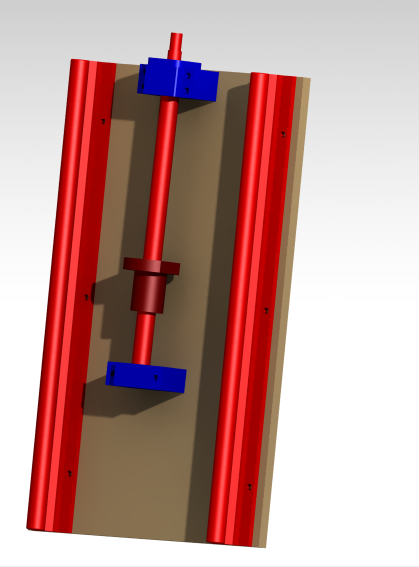

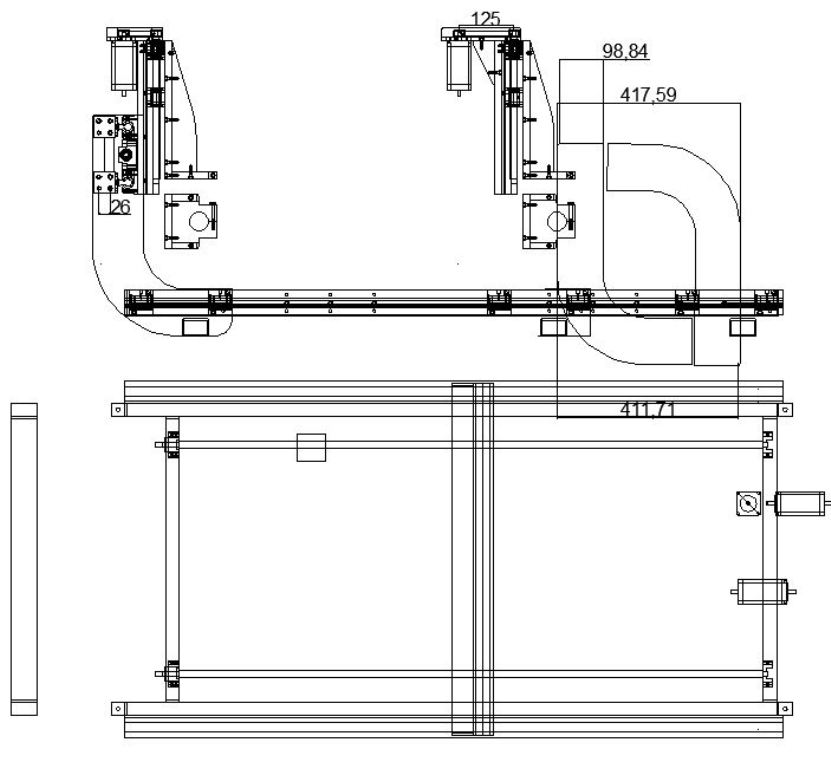

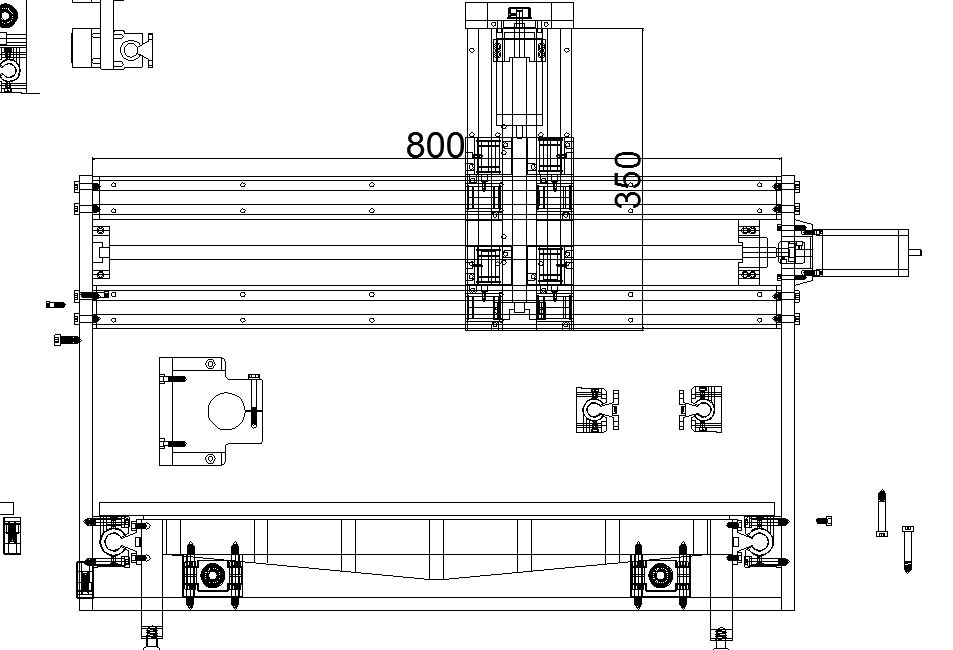

Voila mon dessin en 2D en général, de "UneKa-CNC" et de plus en plus de détail.





















J’espère que tu comprendra, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 9 Feb - 17:05 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut PaPyKy,
Merci pour les explications.
Je pense que je fournirai les plans 3D une fois qu'ils seront un peu avancé car c'est dure de s'expliquer avec de simple schéma.

Dit moi PaPyKy quel écart me conseil tu entre chaque bloc (roulement à bille) des SBR20 :


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 9 Feb - 20:45 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.

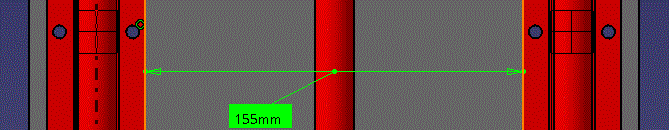

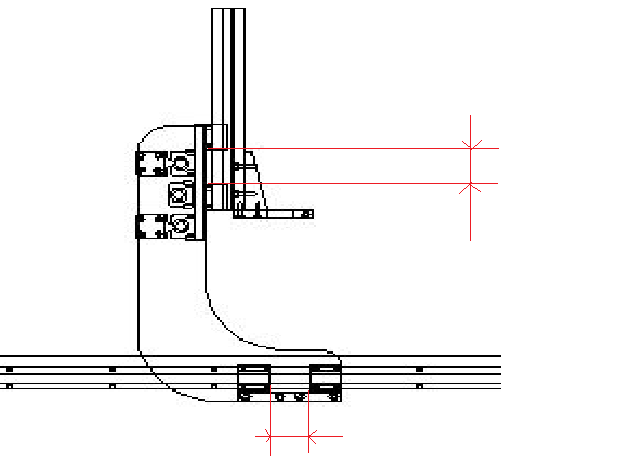

Pour l"axe "X" plus c'est mieux c'est, mais voila les cotes que j'ai mis sur "UneKa-CNC".





Pour l'axes Y et Z c'est plus compact, mais il faut que l'écrou doivent passé largement.





C'est beaucoup de travail la conception d'une machine CNC, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 11 Feb - 20:26 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut,
Bon j'ai vraiment un problème je ne trouve pas de solution pour l'axe Z.
La VAB est trop petite par rapport aux SBR16 ca va poser problème ...


PS: aaahh si ! je vais essayer un petit quelques chose


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 11 Feb - 21:11 (2015)    Post subject: Projet CNC du Chti Reply with quote

PaPyKy,
Si je veux mettre le moteur derrière. Quel type de roue cranté dois-je utilisé ? Le diamètre etc...
En principe si l'on veut mettre une courroie on garde le même rapport.
Donc roue denté de même diamètre pour la VAB et le Moteur.
Après on peut mettre une plus grande d'un côté pour plus de précision ...
Mais est-ce vraiment utile ?
La courroie et les roue denté ce trouve sur ebay ?
Mais comment cela se fixe sur l'arbre de la vis ou du moteur ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 11 Feb - 22:22 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut a bonsoir


Pourquoi veut mettre une courroie alors que tu a reçu des accouplements ??

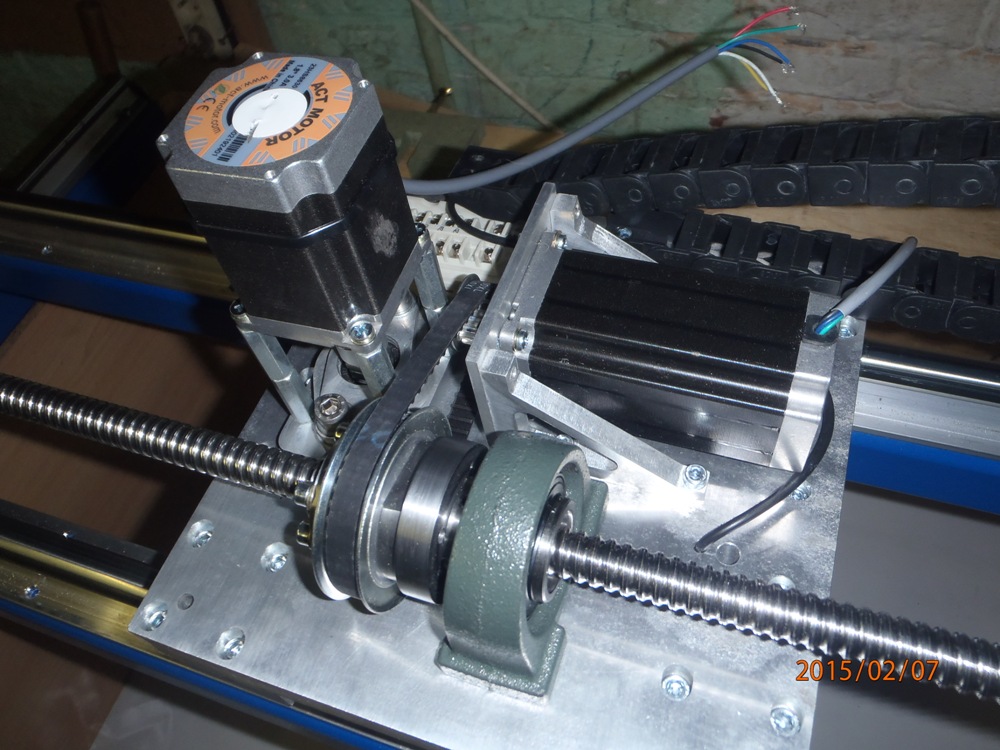

En direct c'est bien, les moteurs des axes "Y & X" de "UneKa-CNC" ont tout un rapport 1/1.
Et l'axe "Z" j'ai un rapport 1/1 avec courroie, pour une question de hauteur, uniquement.





Sauf "DeuKy-CNC" ou la pour une questions de diamètre, j'ais un rapport de 2.5/1.
Mais je vais peut être remettre 1/1 pour allez plus vite dans les déplacements.





Pour la précision d'usinage, c'est le nombres de pas moteur qui est réglé.

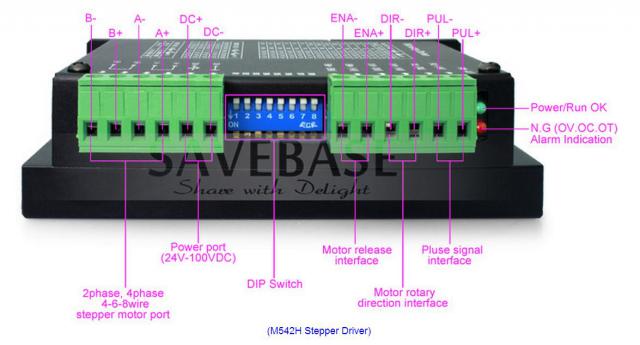

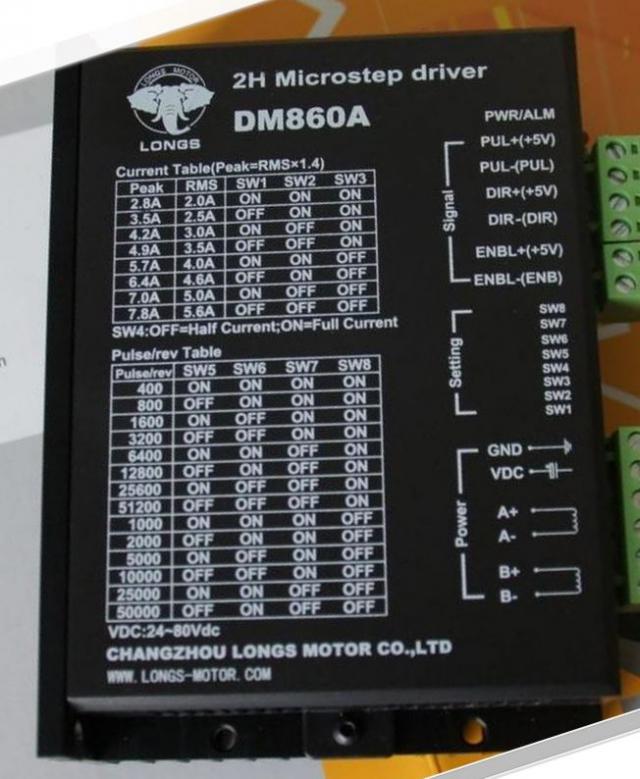

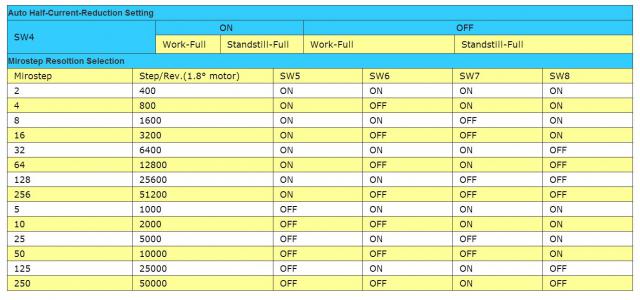

Qui sont paramétrable sur le boitier driver  par les "DIP Switch".














A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 12 Feb - 01:38 (2015); edited 1 time in total
Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 11 Feb - 22:35 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut PaPyKy,
Oups oui je suis passé du Salut à Bonsoir.
J'ai pas fait attention lol ^^
On va dire que je me suis un peu énervé sur mes plans en rentrant du boulot aujourd'hui ^^
Plein de réunion au boulot aujourd'hui + Du temps pourri (Pluie) + l'ordinateur qui a fait des caprices ^^
Mais bon ! J'ai mangé du justin bridou et la bonne humeur est revenue lol ^^

J'ai finalement trouvé une solution en direct comme tu viens de me le préciser Smile
J'essaye de finaliser l'axe Z et je mes les 3D à dispositions sur le forum.

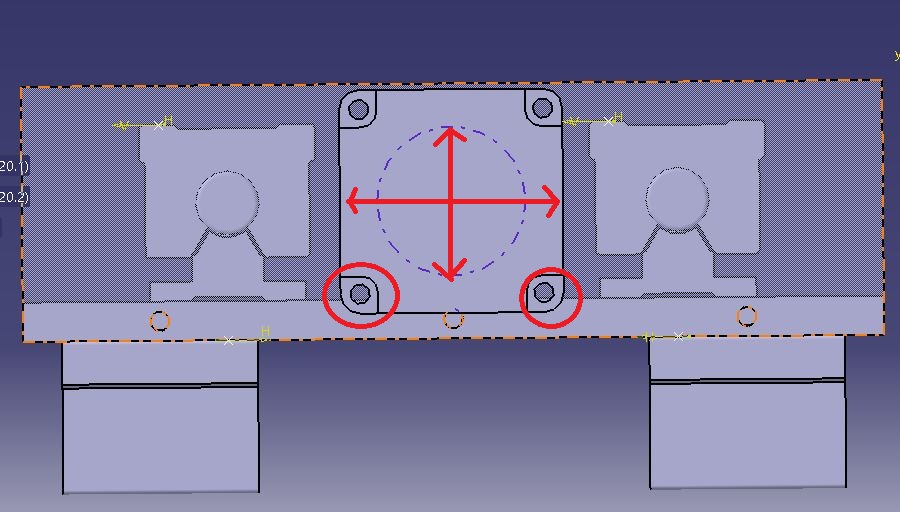

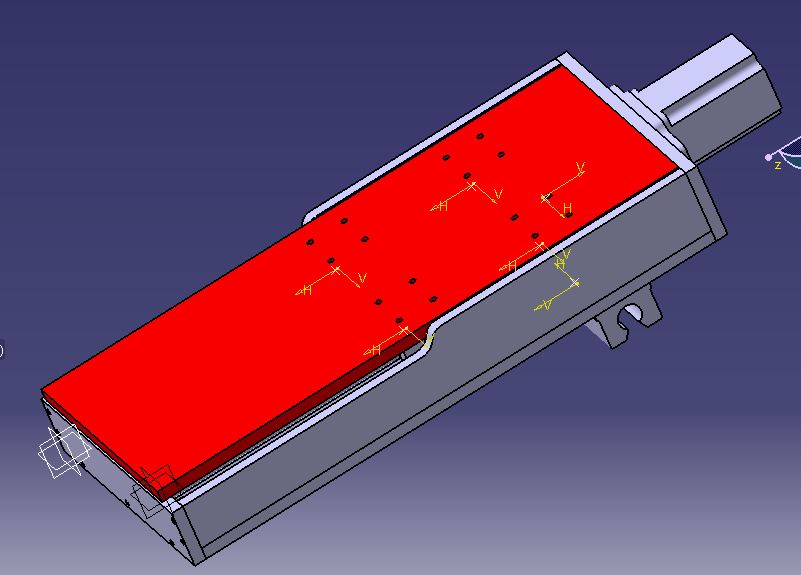

Autre question PaPyKy, penses-tu que l'écart si dessous est trop important ?



PS: Au boulot dans les ateliers, j'ai assisté à de la découpe au laser ! C'était impressionnant ! Découper un carré de 1m/1m dans une plaque d'aluminium de 15mm d'épaisseur leur prend moins d'une minute ! Assez impressionnant ! Ils ont même en plus du réglage des Pas des moteurs une genre de grosse boite de vitesse avec plusieurs poulie dentée pour jouer sur la précision de l'usinage. Dommage que des machines pareilles sont couteuses !! lol


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 11 Feb - 23:21 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut et Bonsoir Justin.


Dans l'axe "Z", la distance entre les rails n'est pas besoin d’être grande, car cela est verticale.
Je dirais même que plus c'est près l'un de l'autre que c'est mieux,
Mais il faut que la fixation de l'écrou "Z" passe entre évidement.
Cela est au détriment de l'axe "Y", si tu met plus grand.

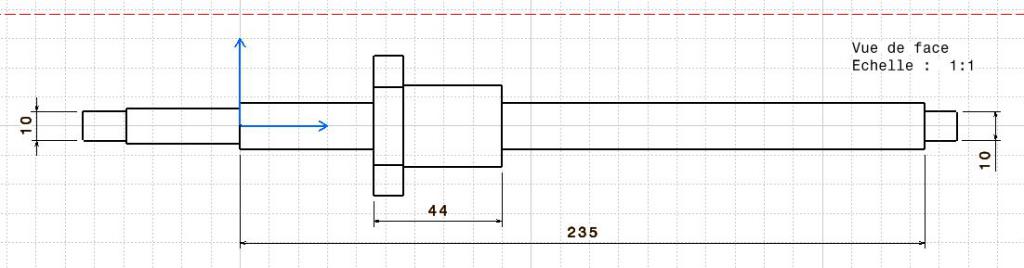

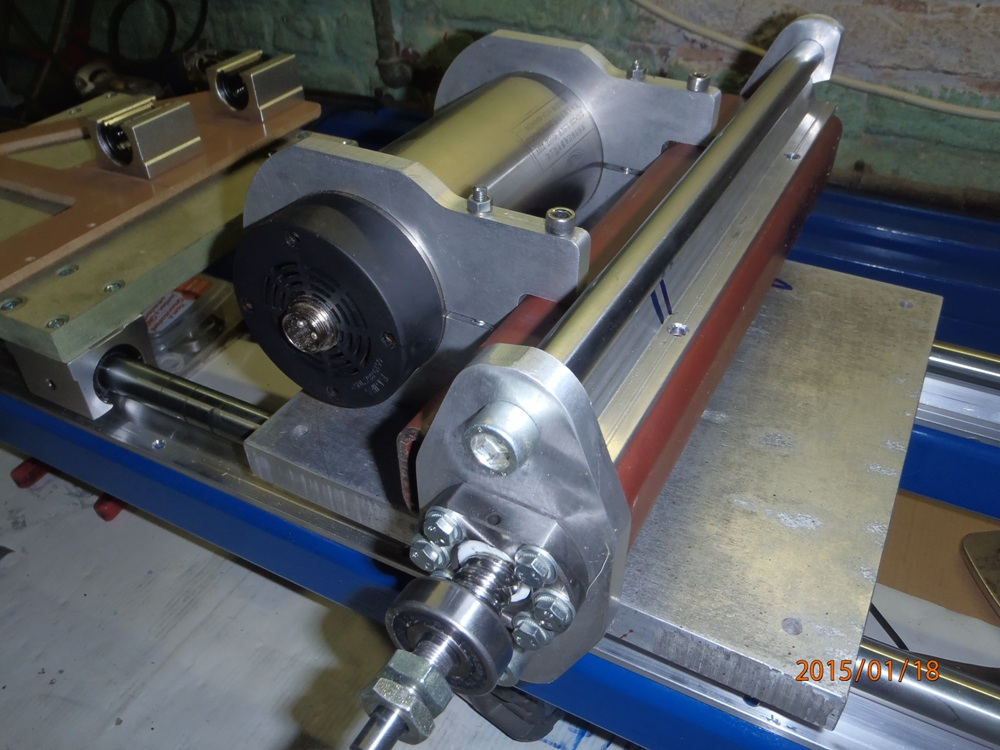

Comme tu remarquera sur cette photo la VAB est bien plus courte et n'a pas de palier en bas,
Pas utile, uniquement le roulement butée en haut et c'est tout.

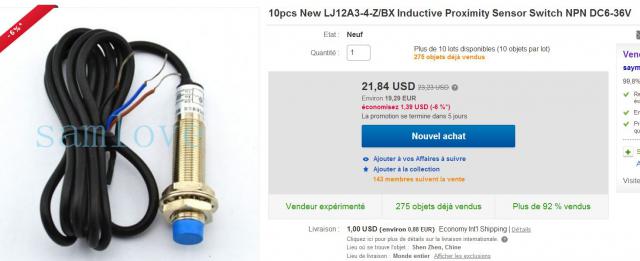

Et le fin de course est un capteur magnétique plus simple et pas plus chère, et pas de contact, donc pas de risque de casse. (Prix pour 10 est de 23 €).
En plus remarque que j'ai des butées, pour évité tout risque de sortir des rails.
Et de toute façon les moteur ne risque rien si sont a butée, et alimenté.





Excuse pour le Salut, mais je fait souvent des relectures et correction par la suite.


Avec l' icone "
", donc...... me relire car je fait souvent des ajoutes dans les textes.


Bonsoir a tout les visiteurs du soir, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Thu 12 Feb - 19:30 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour PaPyKyKa ,
Tu fais exactement comme moi lol
Lorsque j'écris un message je le corrige aux moins 5 fois à chaque fois avec la fonction Edit lol ^^

merci en tout cas pour les informations !

J'aurais quelques questions comme d'habitude lol ^^

-Pour l'axe X je devrais prendre un plus gros moteur puisque celui-ci entraînera deux VAB par courroie.
Par contre pour l'axe Z ça sera le même moteur que l'axe Y.


Mais quel moteur penses tu que j'utiliserai ? Je demande ça car le diamètre des moteurs varie selon leur puissance.
Et pour mes plans le diamètre du moteur est important pour l'axe Z car faut que j'adapte son support moteur.

- Concernant les Ballscrew NUT Housing
(Dsl je ne sais pas comment on dit en français) si je les réalise en bois cela tiendrai ?
Car j'aimerai les usiner après avec ma machine en ALU mais est ce que ma CNC peu fonctionner avec des Ballscrew NUT Housing en bois ^^ ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 12 Feb - 19:54 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut a toi justin.


Pour les "- Concernant les Ballscrew NUT Housing " (palier/support d'écrou) en bois, oui c'est possible,


Pour la dimension des moteur de 3 Ah, est largement suffisant, mais il y a des 4.2 Ah de même dimension en Nema 23.
Sur "UneKa-CNC" 4 moteurs identiques de 3 Ah, et cela est largement puissant, '112 Mm'


Sur "DeuKy-CNC" les deux moteur seront des nema 23 à 4.2 Ah, pour l'axe "Y".
Et pour l'axe "X" un nema 23 à 3 Ah, même format 112 Mm de long.
Pour l'axe "Z" un nema 23 a 3 Ah, mais plus court, 72 Mm de long, pour évité la hauteur.


Pour ne mettre un seul moteur tu peut prendre un nema 34, disont 5/6 Ah, serais largement suffisant.



A ce soir car maintenant je doit partir, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Thu 12 Feb - 21:42 (2015)    Post subject: Projet CNC du Chti Reply with quote

Re,

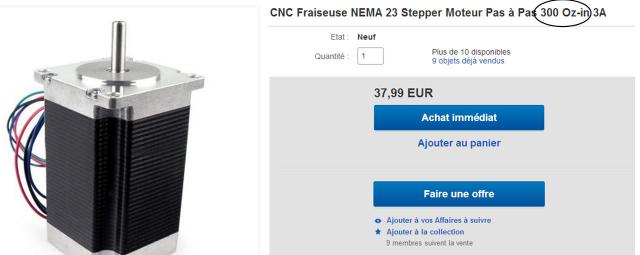

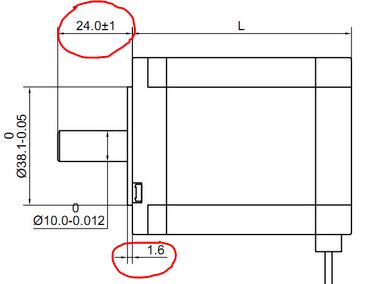

Pour l'axe Z : un Nema 23 3A mais plus cours ... Pourquoi pour le même moteur on peut trouver des différences de tailles en longueur ?

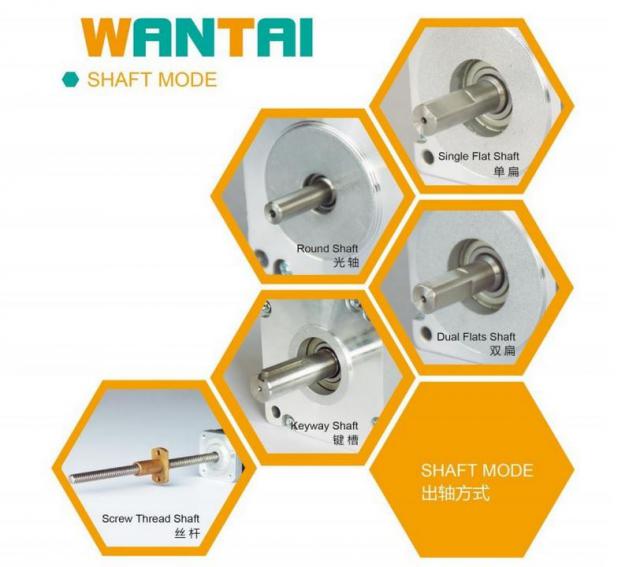

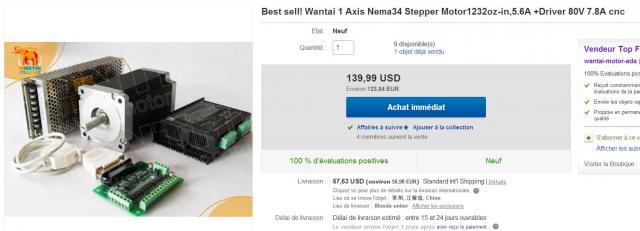

par exemple pour l'axe Z en nema 23 3A je trouve ceci :
http://www.ebay.fr/itm/CNC-Fraiseuse-NEMA-23-Stepper-Moteur-Pas-a-Pas-300-O…

Mais ça taille en longueur est de 103mm
Je vois pas d'autre moteur avec une longueur différente. Il y'en a mais ca sera pas des 3A


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 12 Feb - 23:58 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir a toi.


La puissance, exprime en Watts, NON ??


Alors que sur les moteurs PàP, 3 Ah ne veut rien dire si sa tension de service, n'est pas la.


La loi d'Ohm, c'est quoi ?? P= Volts x Ah = Watts, NON ??.


C'est le couple du moteur qui compte qui compte, NON ??





A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Fri 13 Feb - 12:33 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour PaPyKy,
Oui Oui je suis totalement d'accord avec toi !
On sais mal compris je pense lol
En fait j'ai pas compris ceci :
Quote:


Et pour l'axe "X" un nema 23 à 3 Ah, même format 112 Mm de long.
Pour l'axe "Z" un nema 23 a 3 Ah, mais plus court, 72 Mm de long, pour évité la hauteur.



Je ne savais pas que pour le même moteur (Nema 23 à 3Ah) on pouvait avoir différente longueur tout en gardant la même puissance.


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 14 Feb - 15:12 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut PaPyKy,

Dit moi quelle genre de viserie utilises tu pour les SBR20 et toute autre fixation du protique ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 14 Feb - 17:21 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bon WE Justin


Pour les rails c'est du M5, mais a beaucoup d'endroit c'est du M6 , M5, M4, tout dépend de l'effort.


Et pour plus de facilité des vis Allen,



Mais aussi dans le ça ou la tète est trop grosse des vis a tète plate Phillips.

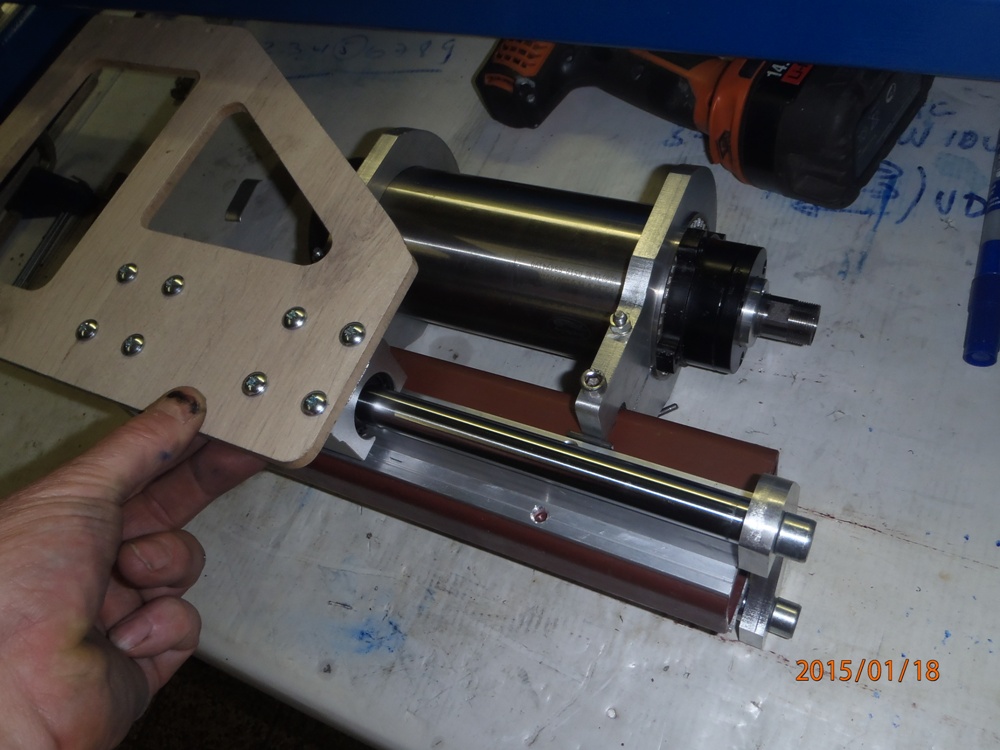

Comme ici pour la tourelle de "DeuKy-CNC".
Pas toujours facile de trouvé la bonne longueur, alors je prend plus long et je refait le filet et coupe la vis.


Ou l'effort n'est pas important, enfin de la visserie de qualité 8.8, est préférable.


A tu de quoi foré et taraudé ??.
Connait tu la valeur des trous a faire pour taraudé ??.


Ex pour du M6/100, c'est 5 Mm, c'est à dire, on retire la valeur du pas du diamètre


M5-080 = 4.2  - M6-100 = 5  - M8-125 = 6.75 ..........
Mais prendre 0.1 ou 0.2 plus grand est bon si la longueur du filetage est grande.


Bien souvent un tableau est inscris sur le dos des pieds a coulisse.





Ou en est tes dessins ???.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 16 Feb - 00:54 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut PaPyKyKa,
Oui les plans avancent doucement !
Demain je mettrais plus de plan sur l'axe Z.

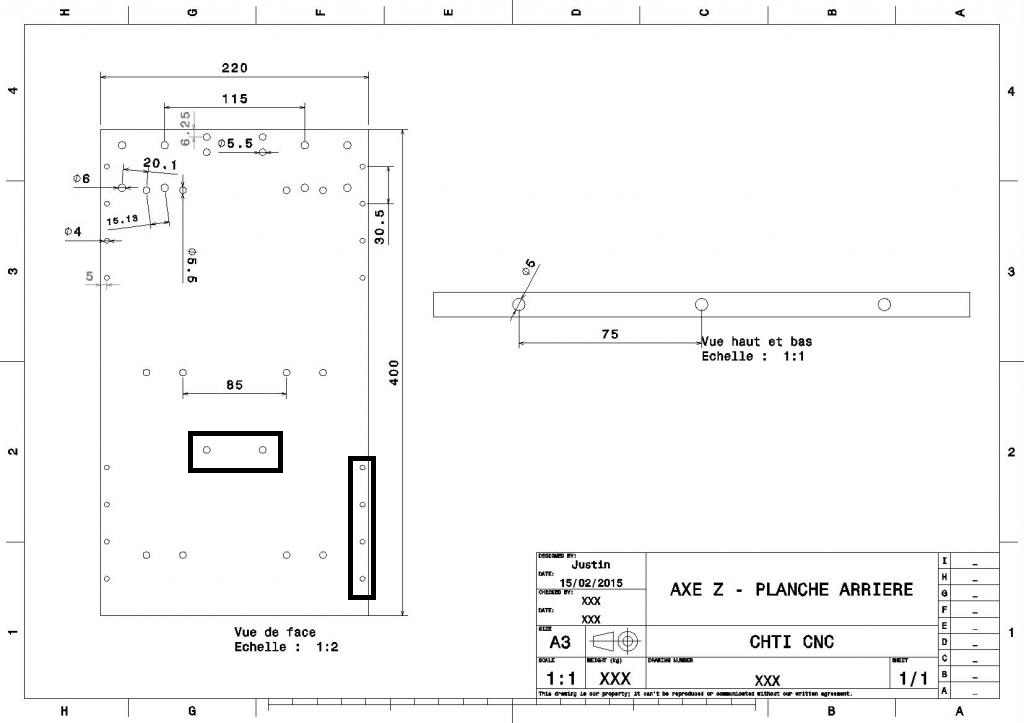

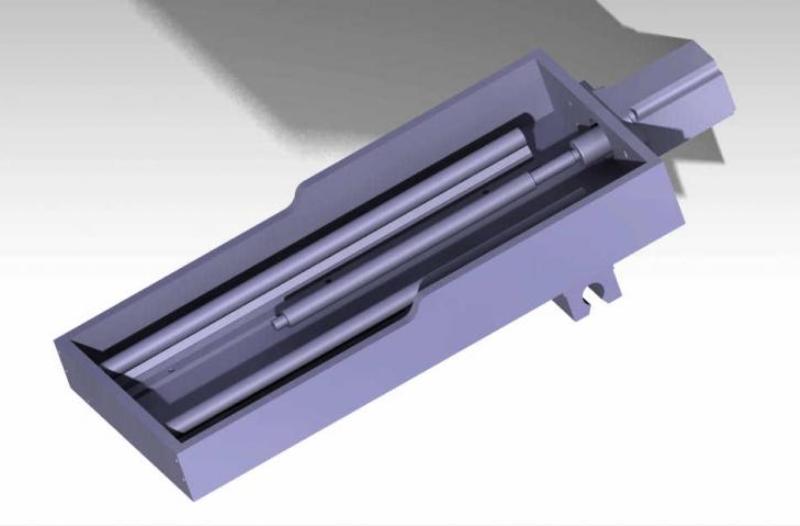

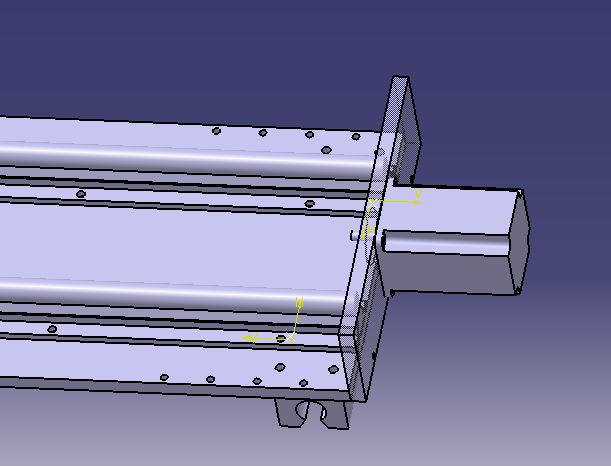

En attendant voici la planche de l'axe Z :




Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 16 Feb - 01:46 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut et bonsoir.

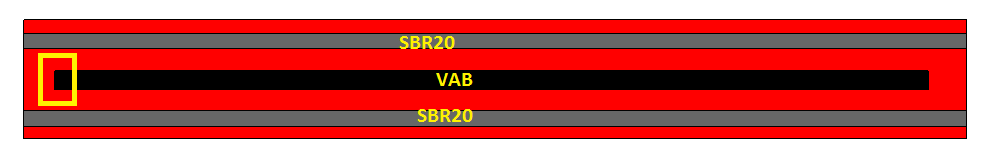

Le plans est correcte, mais les 4 x 4 trous extérieur c'est pour quoi ?


Le deux trous centrale, c'est pour le pallier roulement de maintien inférieur, c'est juste ?.
Mais pas utile, car la vis est pendante, et comme c'est très court comme longueur,
Et en plus tu aura bien difficile a rendre souple le mouvement de l'ensemble de l'axe "Z".


Je dit cela par expérience, car aucune des CNC faite par mon fils Marc et moi, les avons mis.



Sur "UneKa-CNC", a été mis et puis enlever.


Ici sur "LayKa-CNC", pas de palier inférieur.


 Un des montages de Marc, sans palier inférieur aussi.





Dans celle que je suis occupé idem
 pas de roulent inférieur,



Car de toute façon la vis est dans le tube acier, et l'écrou de la vis a billes est fixer sur les rails directement pour minimisé la hauteur de l'axe "Z".





Et les rail fixer sur le tube carré de 40 x 80 x 4 Mm, ICI sur "DeuKy-CNC".







A plus PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Thu 26 Feb - 13:53 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut,
Désolé pour mon absence en ce moment j'ai plein de compte rendu à rendre pour mon université pour la fin de mes études ....
Je reviens assez rapidement.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 26 Feb - 14:29 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonne étude a toi, Justin.


C'est le principale les études.


Dans quel branche fait tu les étude ??.
Car mon petit fils est en dernière année de humanité, et ce dirige vers l'architecture ou les sciences.

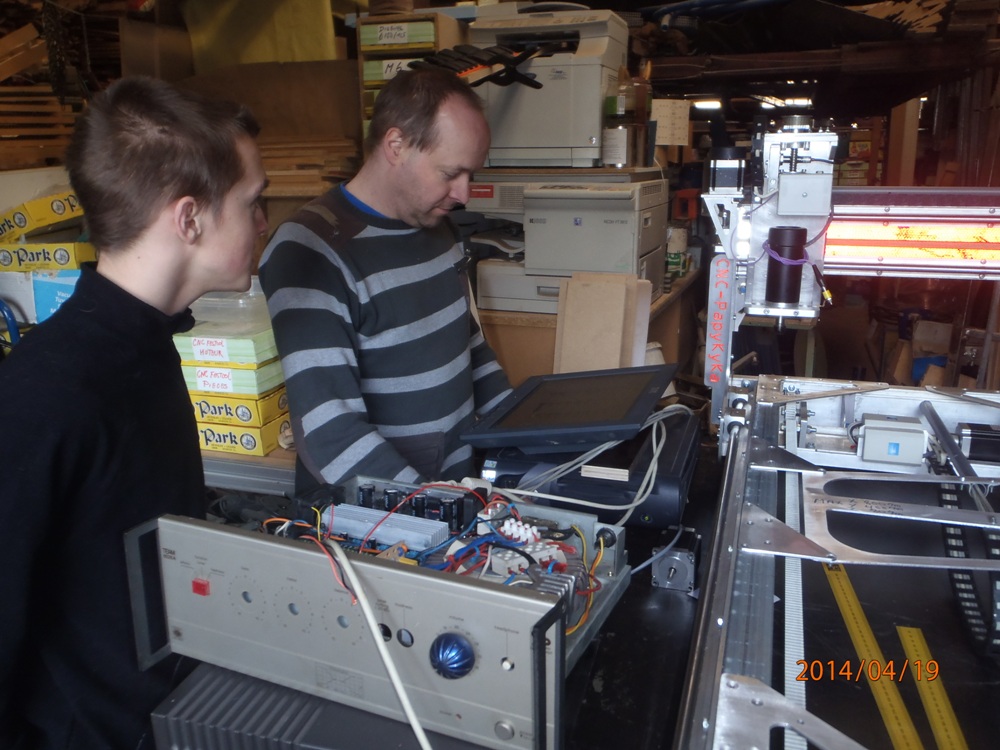

Le voila avec sont père (mon fils), lors de la configuration de "LayKa-CNC", l'an dernier.


A plus, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 26 Feb - 14:40 (2015); edited 2 times in total
Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Thu 26 Feb - 14:35 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut PapyKa,
Bah je suis dans un parcourt scientifique.
J'ai fait un :
- DUT Génie Electrique Informatique Industriel
- Une licence Electro-technique Electrique et Automatique
- Un Master (Maîtrise) en Système Embarqué

La je termine mon master Smile


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 3 Mar - 00:29 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir PaPyKyKa,
Je peu enfin poursuivre mes plans,
Cependant, j'ai une petite question.
Pour l'axe Z, je veux fixer directement la moteur sur la tôle d'alu de 10mm.

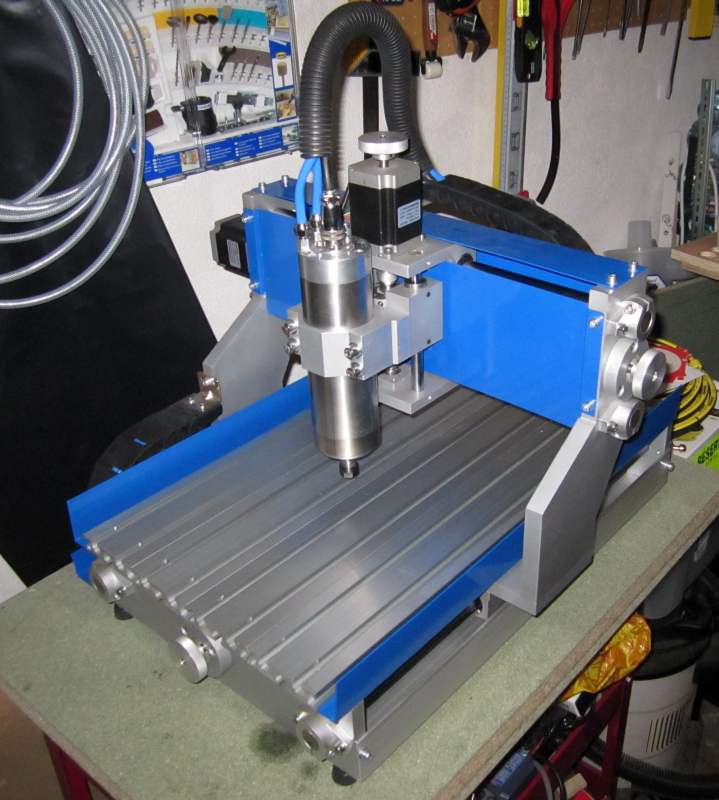

Comme sur cette photo par exemple :


Ma question concerne les quatre vis de fixation du moteur PAP.
-Est-ce mieux de tarauder l'aluminium et de viser les vis de fixation du moteur PAP dans l'aluminium ?
OU
-Est-ce mieux de réaliser 4 trou et de mettre un écrou derrière pour serrer la vis ?

Cordialement,

Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 3 Mar - 01:02 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Je dirais que c'est plus facile de taraudé pour sa fixation,


Mais parfois, c'est bien d'avoir des trous oblongs pour permettre le réglage, et là on est obligé d'avoir des écrous.



Mais dans ce cas précis, qui est sur un accouplement plutôt rigide, c'est bien mieux taraudé.



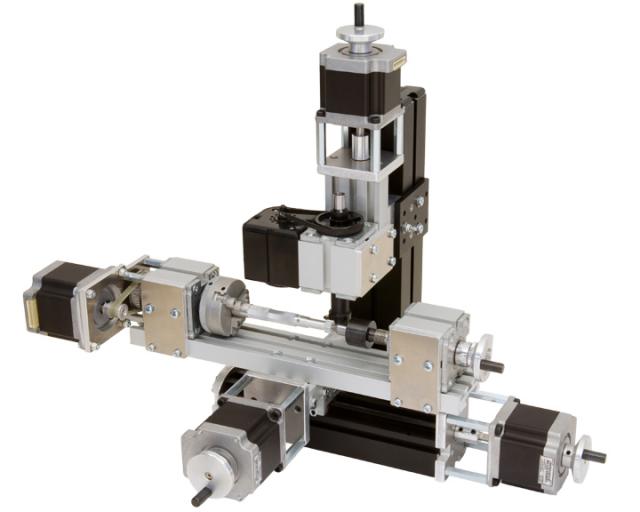

Comme ici ou la fixation est sur le support des roulements qui font butée, et le tout fixer par deux vis de M8, dans le support.


Ou en est-tu des dessins ??.


A plus, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 3 Mar - 09:55 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour PaPyKyKa,
Bonne idée ! Je pense que je vais devoir faire un support intermédiaire dans de l'Aluminium.
Le moteur sera fixé sur le support et le support sur l'Aluminium de l'axe Z avec des trou Oblongs pour les réglages Smile

Niveau plan ...
J'espère finir l'axe Z ce soir !
Sa disposition n'était pas évidente. L'axe y devrait être plus facile.
J'ai également plus de temps maintenant pour m'y consacrer.

Je mettrai du nouveau sur le forum ce soir.

Bien cordialement,

Justin


Back to top
Ktm02


Offline

Joined: 27 Jan 2015
Posts: 4
Localisation: Bully les mines 62
Locomotion: Lexus Rx450h - BMW R100Gs - BMWk1200lt
Loisirs: Presque tout :)
Date de naissance: 08/08/1988
Masculin

PostPosted: Wed 4 Mar - 11:15 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bon courage, je suis ton parcours avec intérêt.
je n'ai pas le budget pour commander en ce moment ...  Rolling Eyes


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Thu 5 Mar - 14:02 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut,
Merci Ktm02 pour les encouragements.
Ahh je voulais finir les plan de l'axes Z cette semaine mais toujours des imprévu .... RRRrrrrrr


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Thu 5 Mar - 19:42 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour,
Petite question : Dans le tranchant d'une plaque d'aluminium de 10 mm, a combien fait tu les trou PaPyKyKa ? 4mm ou 3mm ?
Car 5 mm c'est fait déjà gros dans un tranchant de 10 mm. Avec du 5 mm il resterai 2.5 mm de chaque côté ....


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 5 Mar - 20:46 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Dans de la tôle d'aluminium de 10 Mm d'épaisseur, 5 Mm sans problème,
Même 6 Mm, Si tu sais bien foré bien droit,


Un écrou de 6 Mm a bien 10 Mm entre plat, alors pourquoi pas dans un tôle.
Un 8 Mm a souvent 13 Mm mais aussi 12 Mm, donc .....


Toutes les vis de ce montage sont des 5 Mm dans du plat d'aluminium de 10 Mm.

Et tes plans avance ??, c'est vrais que c'est pas facile a réalisé.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Fri 6 Mar - 20:45 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Smile
Merci pour les informations PaPyKyKa !

Bon j'ai un petit soucis pour la fixation de mon moteur sur l'axe Z ... J'ai essayé de mettre un support ou autre mais je ne sais pas comment faire ...
Par exemple voici une vue d'ensemble de comment je voudrai disposer mon moteur sur l'axe Z :


Cependant quand on le moteur de face :


On voit bien que les vis sur la partie bas du moteur seront en contact avec l'épaisseur de la tôle d'aluminium derrière ...
En plus il faut faire des trou oublong pour pouvoir régler la position de la VAB ....
Donc la je bloque.... je ne sais pas comment faire ...

Pi si je remonte le moteur je dois aussi remonter mes SBR20 car il faut qu'il soit aligné en fonction de la VAB....


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 7 Mar - 01:13 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.

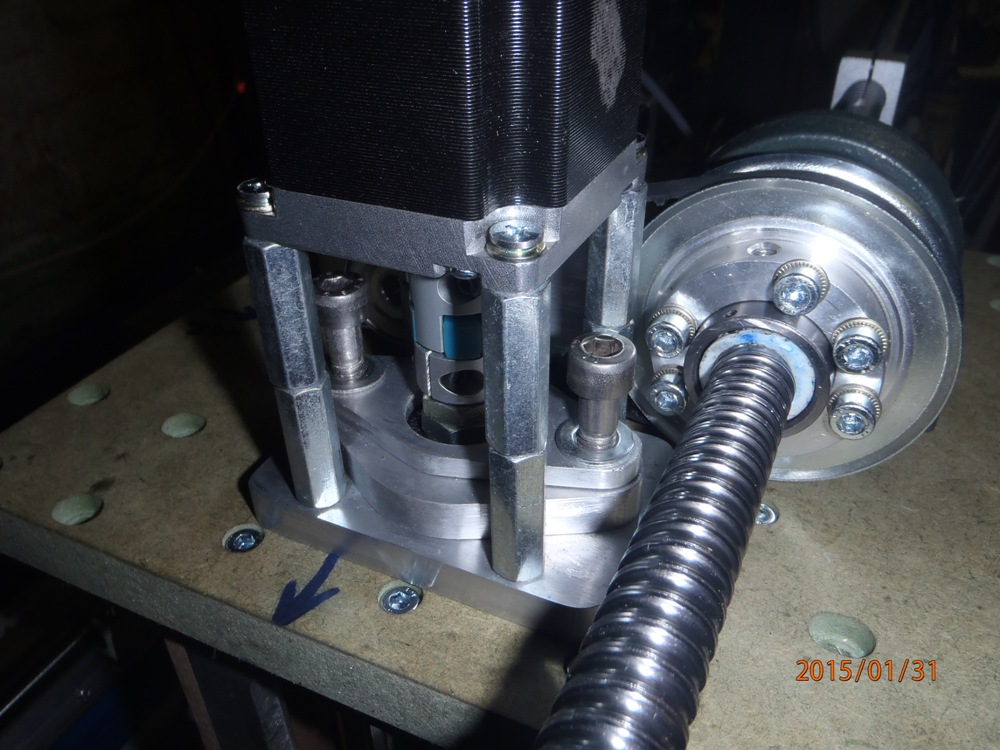

Regarde bien ces deux photos de "LayKa-CNC", que les rails ne remonta pas jusqu'en haut,
Car l'écrou et le palier doivent est placé, et que le moteur est bien plus haut,
A causse de l'accouplement, revoit tes plans,








Mais cela est valable pour tout les axes, bonne route, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 7 Mar - 13:53 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour,

Oui effectivement faudrait que je remonte un peu plus l'axe Z pour écarter les SBR16

Concernant les trou oublong !  Sur l'image ci-dessus avec les deux flèches rouges. Quel sens dois je privilégier ? Haut-Bas ou Droite Gauche ?
Car avec les trou oublong je ne pourrai assurer qu'un mouvement...


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 7 Mar - 20:44 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Cela est juste, mais pour les moteurs avec accouplement rigide, juste un trous 0.5 plus grand est suffisant.


Comme les PàP Nema 23 ont des vis de fixation de 5 Mm, faire des trous de 5.5 à 6 Mm est largement suffisant,
Pour sont réglage, lors du montage.


Ou les faire après lors du montage si tu doit les taraudé.


Bon WE a tous, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 8 Mar - 15:21 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour Smile
Bon voilà aujourd'hui j'avais envie d'essayer un petit soft pour filmer mon écran lol
C'est plus facile pour vous montrer les pièces comme ça Smile
Sur cette vidéo : l'assemblage Nema23 avec support
Les trou Oublong sont peut être un peut large du coup ... (A revoir)




La vidéo était en privée sur youtube ! Je viens de la mettre en public.
Peux tu me dire si elle fonctionne désormais ?


, oui actuellement l'on vois la vidéo, mais pas de son ??.

Et fusionné les postes, A plus, PapyKy.


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Fri 13 Mar - 20:22 (2015)    Post subject: Projet CNC du Chti Reply with quote

Salut,


Dit moi PaPyKyKa, d'après ton ancien message ou tu me conseils de ne pas utiliser de paliers pour l'axe Z.
Même pas un seul ? Car avec simplement l'accouplement moteur ça va tenir ?


Il en faut tout même un non ?
Car quand ça va descendre, ça va avoir tendance à tirer sur l'accouplement moteur non ?




Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 13 Mar - 20:47 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Pas mal ton dessin, très réaliste.


Tu n'a pas bien regardé la photo, Si un palier roulement butée est obligatoire.
Cela coté moteur, donc coté accouplement, et laissé la vis libre en bas.





Car comme la vis est pendante le bas reste libre, par contre pour "X & Y", il faut un palier libre,
C'est à dire que le roulement ne doit pas être rigide sur sa fixation.
Il est là uniquement pour maintenir.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Fri 13 Mar - 21:13 (2015)    Post subject: Projet CNC du Chti Reply with quote

A oui effectivement, j'ai encore des modifications a faire du coup.

Dit PapyKyKa pour être le plus précis dans mes plans je vais avoir besoin de toi.
Sais-tu si la longueur entouré en rouge est correcte ? Aurais-tu un Nema 23 sous la main pour vérifier ?
Est-ce les Nema23 on tous les mêmes mesures ? Car je trouves toujours des différences entre chaque plans....
Pareil pour le diamètre de l'arbre moteur ça peut allé du 10mm à 6.35mm pfiouuu jsuis assez perdu avec tous ça ...




Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 13 Mar - 21:34 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Eh oui, beaucoup de longueur et diamètre d'axe, simple ou double (sortie de chaque coté,


Bien souvent coté fixation est de 8 Mm et coté libre de 6 ou 1/4 (6.35).


Tout dépend du couple du moteur.


Faut savoir le fabriquant, pour savoir,
Autrement dit, tu acheté et tu saura.


A plus, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 14 Mar - 13:32 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour,

Bon, Bon, Bon ! Smile
Je vais tout de même avancer comme je peu sur mes plans.
Donc dans un premier temps, je vais calculer la distance de descente que m'offrira la VAB RM1605:

235 mm  pour la VAB. Par sécurité je laisserai 10 mm de chaque côté. Comme ça je suis certain que le coulissant de la VAB ne sera pas à la limite de se désaxer.
On aura donc un mouvement de 215 mm possible.
Je vais pouvoir fixer les SBR16U sur le partie mobile de l'axe Z maintenant.
Je reviens avec quelques screen-shot
@bientôt


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 14 Mar - 14:22 (2015)    Post subject: Projet CNC du Chti Reply with quote

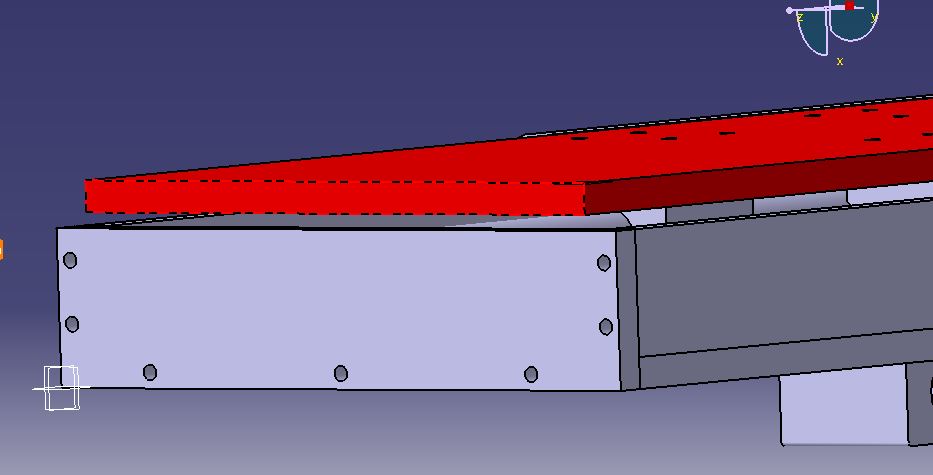

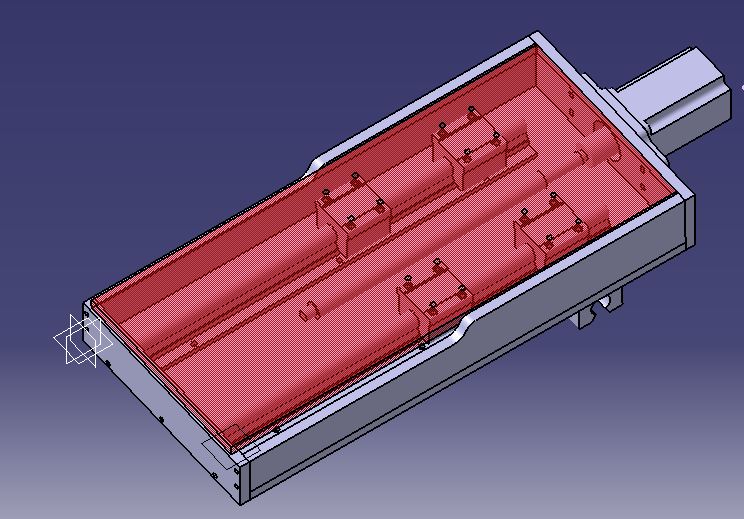

Voici des ScreenShot du 3D :

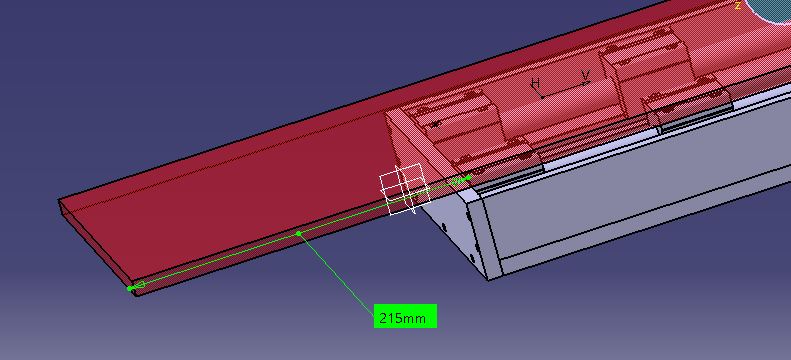

Donc mécanique en buté on pourra descendre de 215mm

Je dois également rajouter le palier pour la VAB


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 14 Mar - 15:11 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bon WE Justin.


Eh bien avoir 190 Mm de cours pour l'axe "Z" est plus que bien.
Si tu veut ajouter un axe "A" (rotatif), cela va allez a 380 Mm, c'est déjà grand.


Cela ce concrétise bien ton dessin, quel est l'épaisseur des tôles utilisé ??
A tu déjà pensé a l'usinage des différentes tôles, car il te faut les dessin en 2D de chacune des pièces ??.



Comme ici dans le cas de renfort, et comment compte tu les réalisé ??.

Déjà pas mal de temps passé a cogité tout cela, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 14 Mar - 19:36 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonjour.
Tu voulais dire 215Mm à la place de 190Mm PaPyKyKa non ?

Quote:

Si tu veut ajouter un axe "A" (rotatif), cela va allez a 380 Mm, c'est déjà grand.

De quoi parle tu exactement ? J' ai du mal a comprendre lol

Les tôles utilisées sont du 10Mm.
Pour la découpe je connais une personne qui a une grosse machine au LASER.
Il l'utilise à titre professionnel pour le travaille.
Donc oui il demande un CATPrduct, donc un fichier 2D sous CATIA pour réaliser la découpe. Ce qui est bien sous catia c'est que tu as une option pour réaliser facilement tes 2D à l'aide des 3D. Je peux te montrer en vidéo si tu veux Smile

Mais je veux réaliser le portique en bois (MDT/MTF) pour être certain avant la découpe.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 14 Mar - 21:11 (2015)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Je reprend ton dessin.

Si je retire 44 des 235, j'ai bien un déplacement de +/- 190 Mm, donc le déplacement maxi.


L'axe "A" c'est un axe qui tourne sur lui même pour l'utilisé comme un tour.








Enfin pour la copie de 3D vers 2D de tes plans, fait une vidéo comment c'est fait.


Bonne soirée, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 16 Mar - 17:41 (2015)    Post subject: Projet CNC du Chti Reply with quote

salut Smile
Voici la vidéo pour les plan 2D.
La personne qui va me découper mes pièces a besoin d'un CATDrawing,
sans aucune côté de mesure il faut juste lui mettre la pièce au format 2D et a l'échelle 1.




Back to top
Display posts from previous:
Post new topic   This topic is locked: you cannot edit posts or make replies.    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres. All times are GMT + 2 Hours
Goto page: <  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  >
Page 4 of 10


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Cookies | Charte | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
