PostPosted: Wed 24 Sep - 09:53 (2014)    Post subject: Projet CNC du Chti Reply with quote

PublicitéSupprimer les publicités ?
Bonjour à tous !

Voilà je me lance dans un gros projet de CNC numérique qui me prendra certainement beaucoup de temps à réaliser.
Je souhaite partager l'avancement de mon projet sur ce forum !  PK ?
Tous simplement parce que ce forum me tape à l'oeil (En particulier la CNC de PapyKy).

J'espère que tous les membres pourront m'aider dans l'avancement de mon projet.
Tous les conseils sont les bienvenus !
Comme dit dans ma présentation, j'aimerai réaliser une CNC comme PapyKy !

Mais avant la réalisation mécanique, j'aimerai me consacrer à la conception des cartes électroniques.
Vous me demanderez certainement pourquoi ?
Tout simplement parce que c'est une simple envie !
Mais c'est également d'un point de vue technique.

Je connais beaucoup de personnes qui achètent des driver moteur et des cartes d'interfaces en Chine.
Certaines sont de bonne qualité et tiennent la route suffisamment longtemps.
Mais il arrive que d'autres non et tombent en panne régulièrement et vu la taille des composants (CMS) impossible de réparer les cartes soit même.
Je voudrai donc réaliser dans un premier temps un driver pour un moteur Pas à Pas.
Mon idée serait de réaliser un driver pour les moteur Pas à Pas allant jusque 3A voir 4A,
elle devra être compatible avec la plupart des moteurs Pas à Pas (2fils, 4fils etc ...),
elle utilisera des composants CMS de taille raisonnable afin de permettre le dépannage soit même.

Voilà j'ai à peut prêt tout dit sur la première étape de mon projet.
Pour le moment je pense que je dois m'informer énormément que ce soit sur tous les types de moteurs pas à pas
et les composants utilisés pour la commande des moteurs pas à pas.
Ensuite il faudra que je réalise les premiers montages sur une platine que je partagerai ici en vidéo.


Les différentes étapes du projet :
-Réalisation d'un driver pour moteur pas à pas
-Réalisation de la carte d'interface
-Réalisation des plans de la CNC
-Fabrication
-APERITIF : SIFLAR ET PINARD !! Du justin birdou bien sûr Smile


@bientôt pour la suite de l'aventure Smile

Si vous avez des informations qui pourraient m'être utiles je suis preneur.

Bien cordialement,

Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 24 Sep - 10:12 (2014)    Post subject: Projet CNC du Chti Reply with quote

Salut Julien.


Pour ton projet de 'drive' pour moteur Pas à Pas.

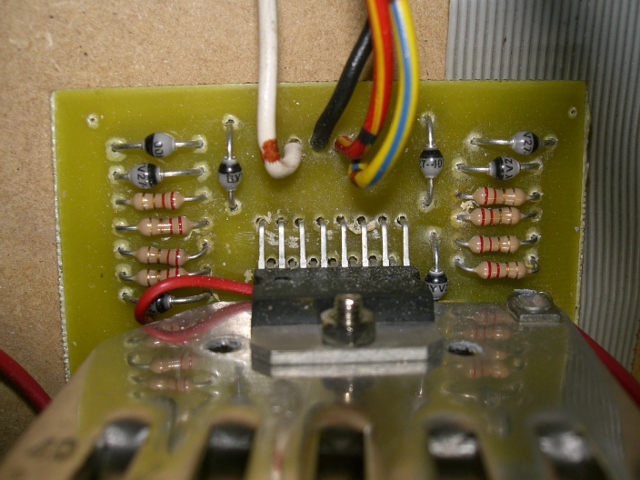

cela est facile a réalisé, mon fils l'a fait au début, mais....



Cela est une chose, mais a tu pensé comment augmenté le nombres de pas moteur ??.
Car les 'drive' du commerce sont prévu pour cela, et crois-tu pouvoir faire cela, pour le même prix ??.








A bientot, pour la suite de ton projet, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 24 Sep - 10:37 (2014)    Post subject: Projet CNC du Chti Reply with quote

Bonjour PaPyKy,
Non je ne penses pas que j'arriverais à faire ça au même prix ça c'est certain ...

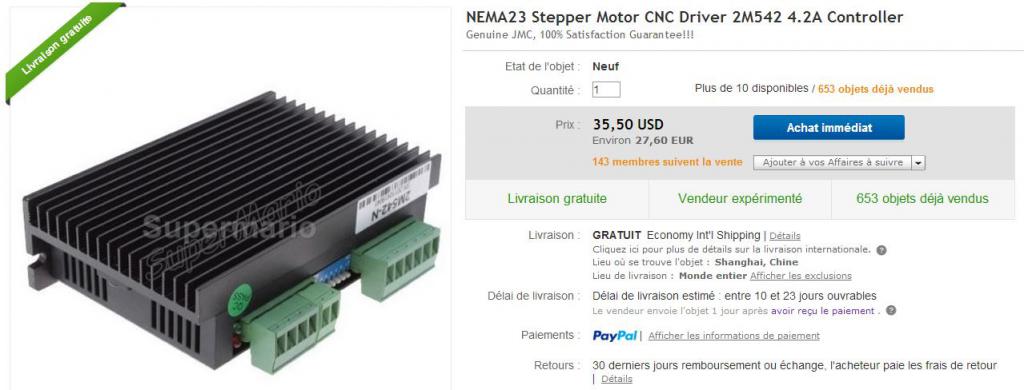

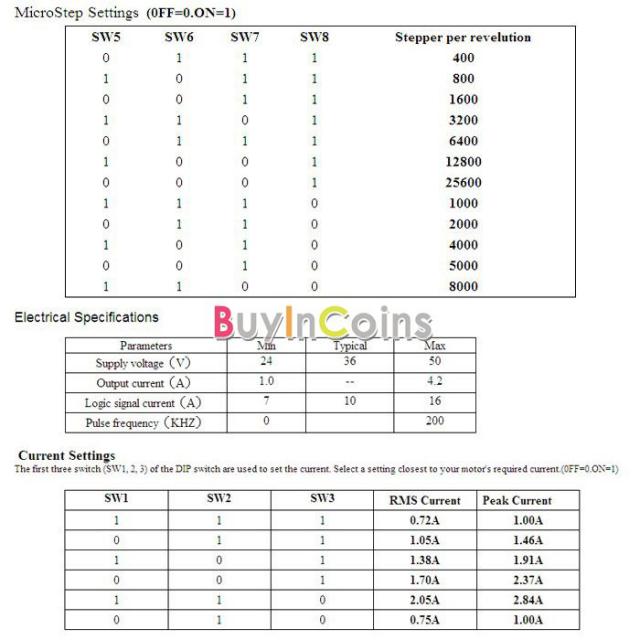

Sur les driver que tu me montre à 27 euros, le nombre de pas moteur est de combien ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 24 Sep - 10:39 (2014)    Post subject: Projet CNC du Chti Reply with quote



Salut a tous.

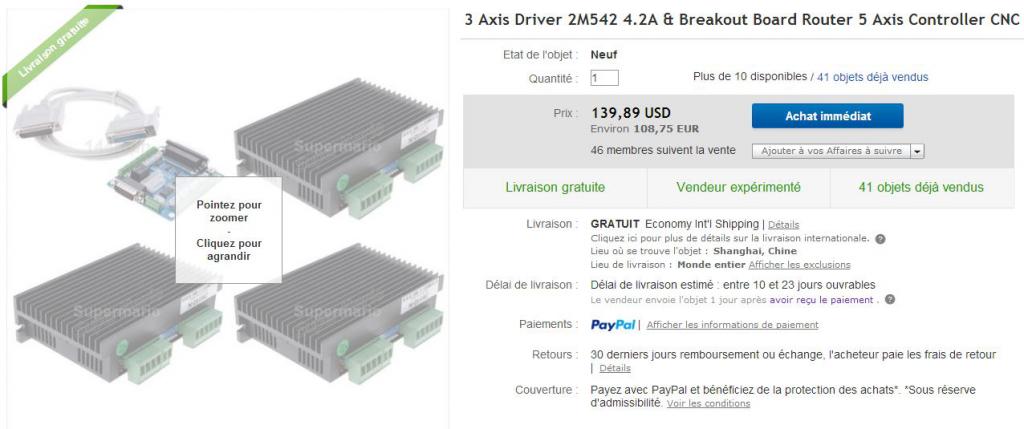

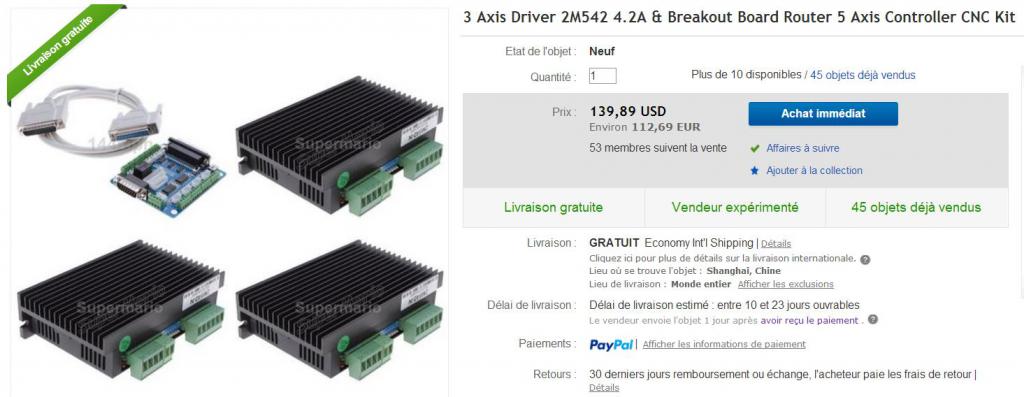

Je viens de faire une recherche de matho's pour un CNC 3 axes, totale de l'électronique 238.27 €.

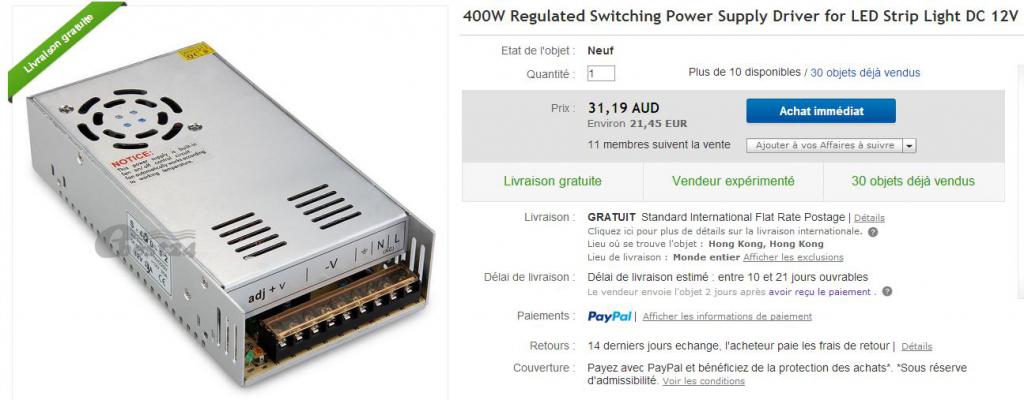

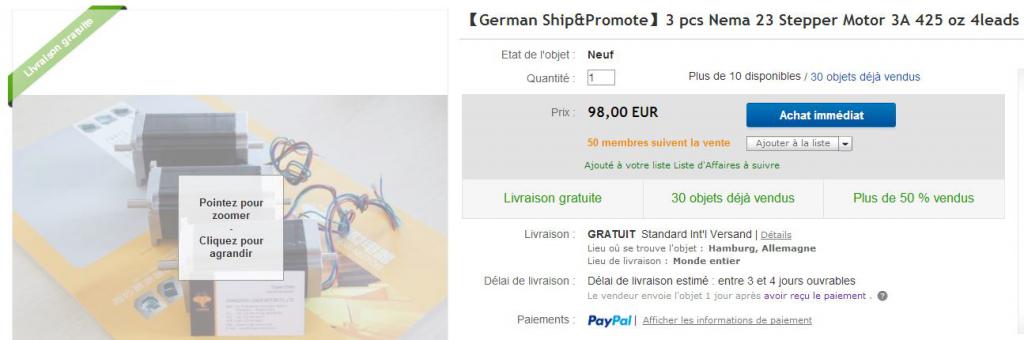

Voila en gros ce qui faut pour fabriquer la partie électronique, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 24 Sep - 10:52 (2014)    Post subject: Projet CNC du Chti Reply with quote

Quel réactivité PaPyKy !! Je suis impressionné lol
A peine posté un message que paf déjà une réponse de ta part ! Impressionnant !!
Bon je t'avoue que j'hésite quand je vois que pour moins de 250 euros, je peux avoir l'électronique complet ...
La conception me demandera beaucoup plus de temps et d'argent donc il est vrai que j'hésite ...
Dit moi PaPyKy le budget niveau mécanique pour ta CNC s'élève à quel montant. Car je suppose que l'électronique n'est rien à côté de la mécanique ...



Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 24 Sep - 10:55 (2014)    Post subject: Projet CNC du Chti Reply with quote

Salut a toi.


Mais ce n'est pas le plus importent.

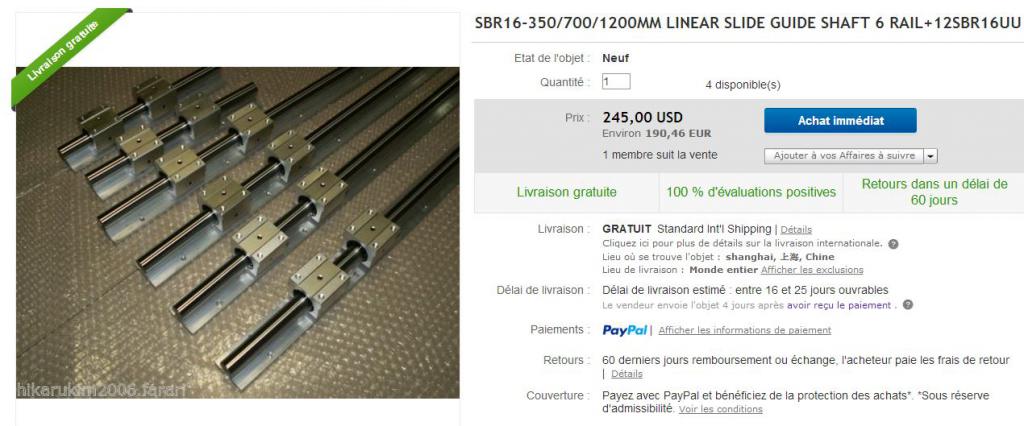

C'est la partie mécanique, faut beaucoup plus d'€€€€€€€€€€€€€€€€.

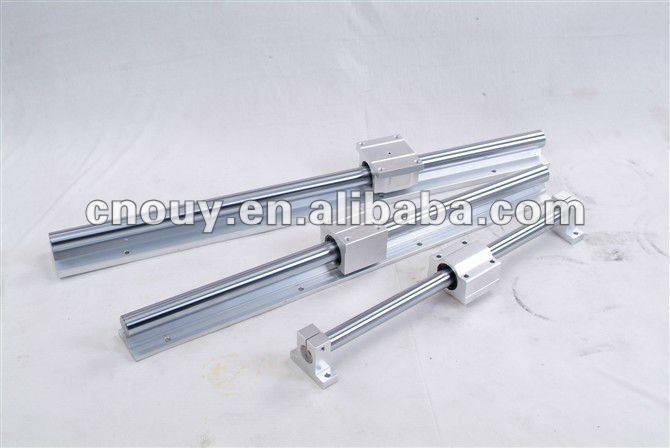

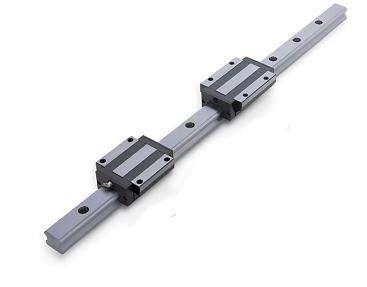

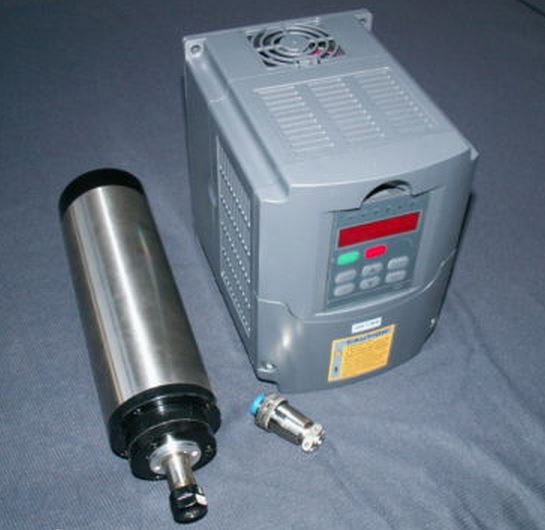

Cela est ce qui est de mieux, mais plus d'€€€€€€€€€€€€, plusieurs taille aussi comme les SBR12/SBR16/SBR20.....











Beaucoup de solution, a des prix bien différents, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 24 Sep - 18:47 (2014); edited 4 times in total
Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 24 Sep - 11:03 (2014)    Post subject: Projet CNC du Chti Reply with quote

Aurais-tu un tranche de prix ? Prenons exemple sur ta CNC.

Une autre question tout à fait différentes : On dit souvent que toutes les carte électronique ne sont pas compatibles avec les logiciels de gravure. Pourrais-tu m'en dire d'avantage sur cela ? Quel logiciel utilises-tu et pourquoi certain ne sont pas compatible ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 24 Sep - 11:12 (2014)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Pas de problème avec le soft de gestion, il est fournis avec pas mal de carte de commande.

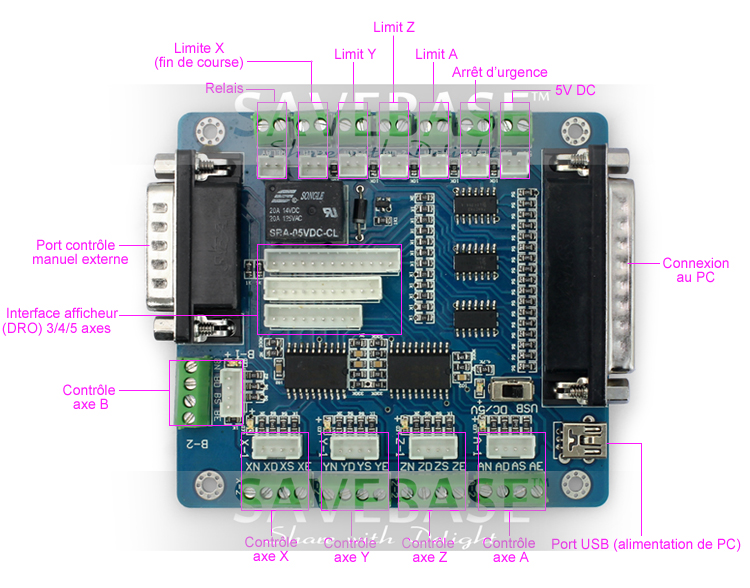

Une carte simple et pas chère et fournis avec......




Et plein d'autre sur la chaîne YouTube de PapyKy.





A bientot, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 24 Sep - 18:32 (2014); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 24 Sep - 11:24 (2014)    Post subject: Projet CNC du Chti Reply with quote

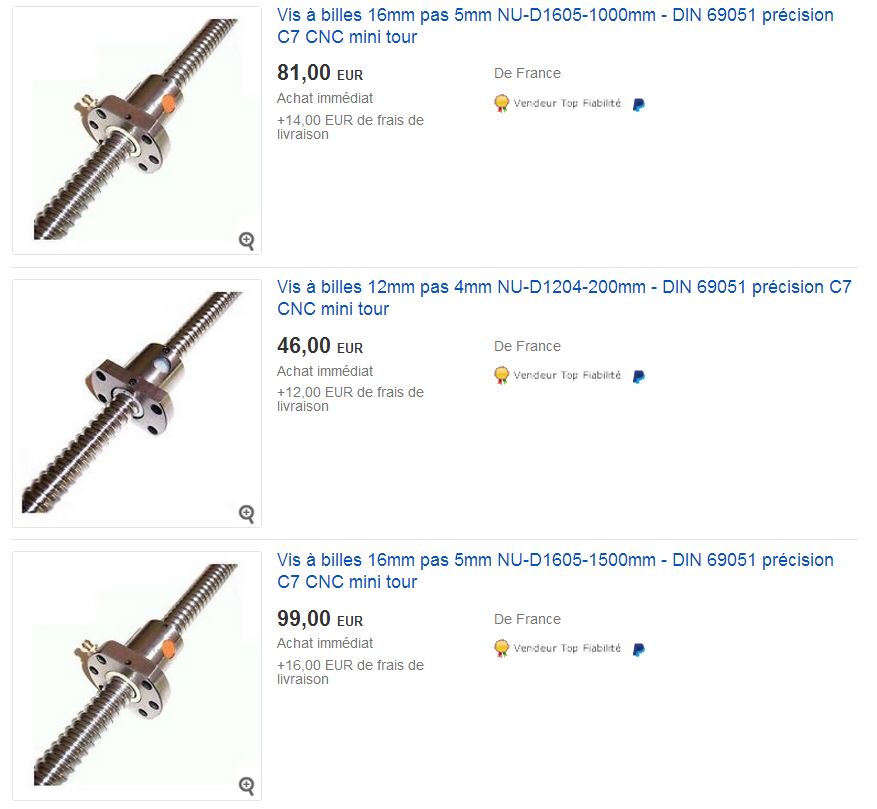

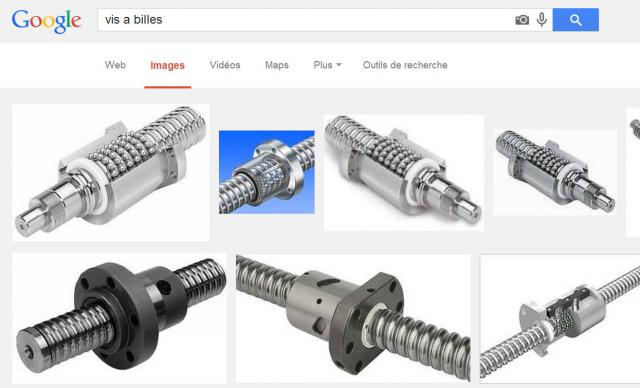

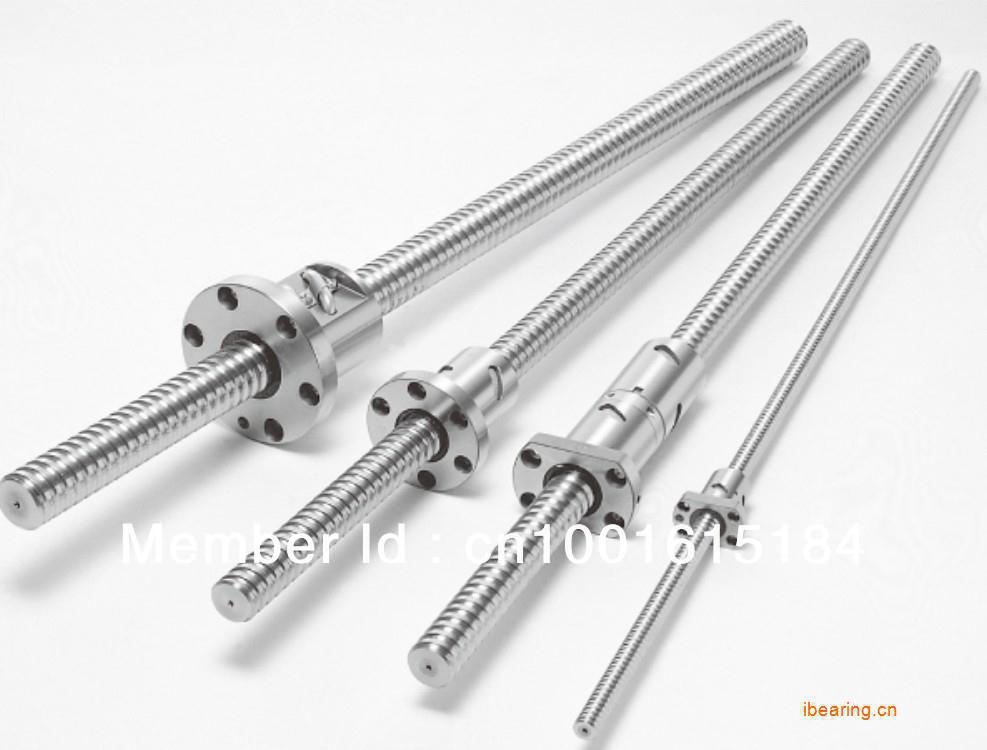

Et ce n'est pas encore fini il te faut les vis a billes.

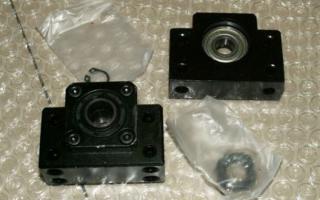

Sur cette vidéo l'usinage d'un paliers pour une visse a billes.

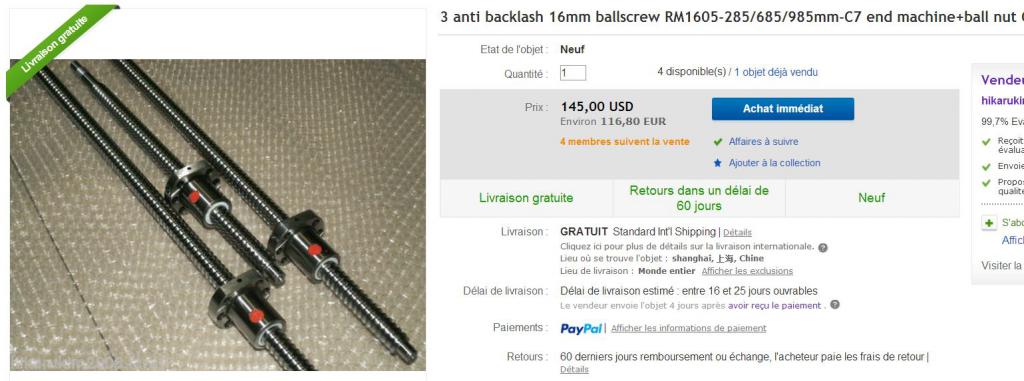

Attention , pour les visses a billes, deux solution, une la barre et l'écrou seul, ou bien alors complet avec support et usinages des bout de barre.











Ce qui veut dire que tout est compris, vis - écrou - paliers et usinage des portées en classe C7 (tolérence).

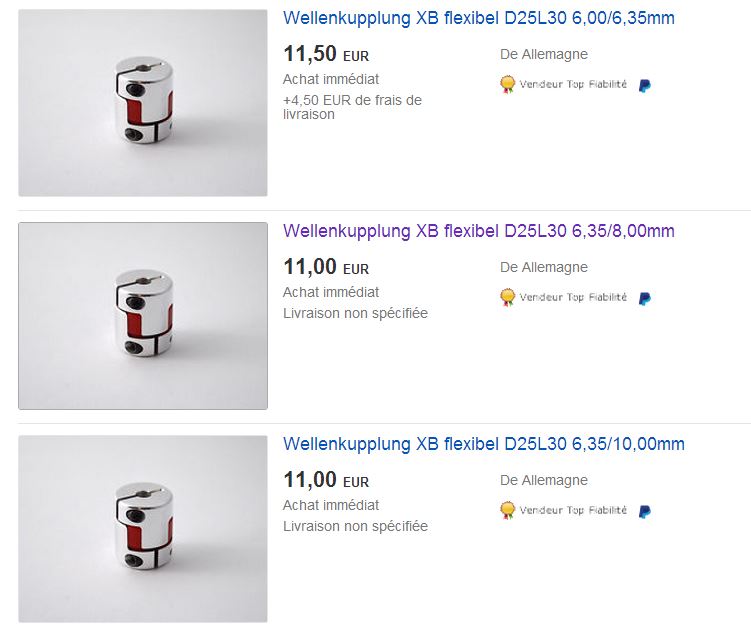

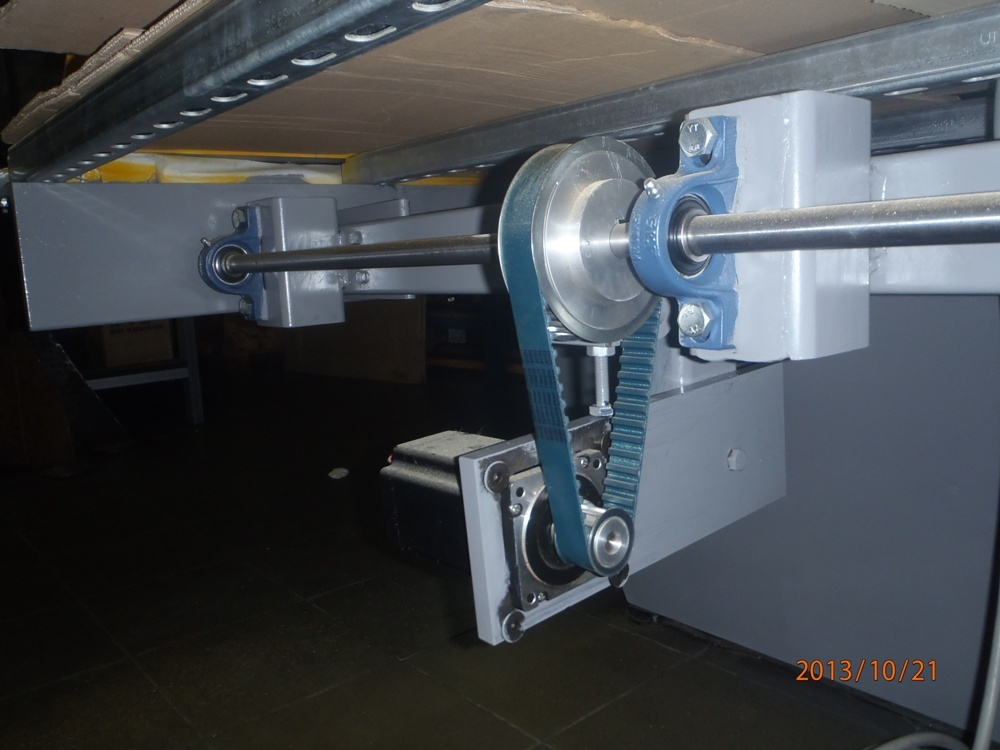

Et les accouplements.

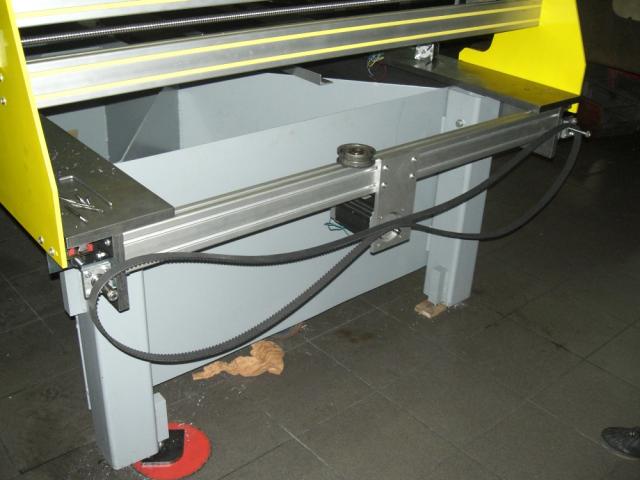

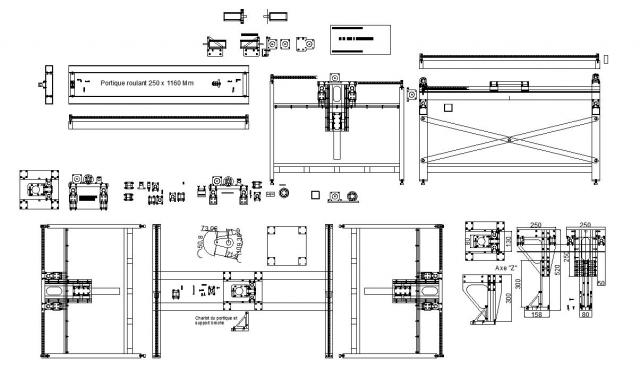

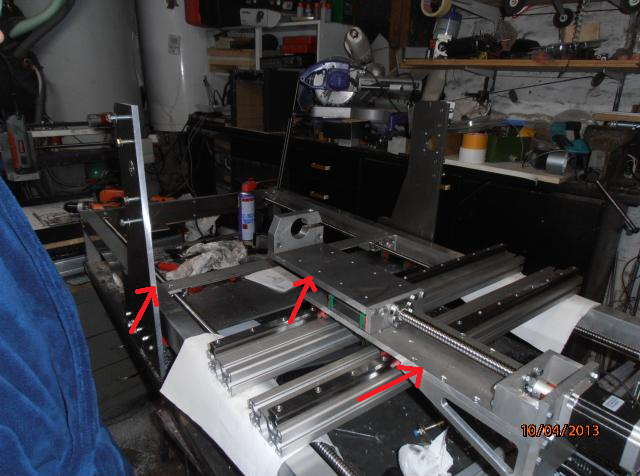

Tu a presque tout, reste a faire le châssis et la tu peu voir comment est crée un CNC comme "UneKa-CNC" ou encore "LayKa-CNC"

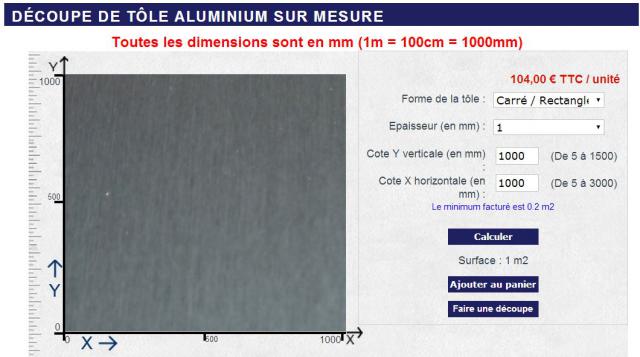

Et encore faire pas mal de petite pièces, comme les tôle du portique du "Y" qui supporte le "Z".

Et d'autre pièces divers.



Mais tu a déjà été voir cela sur la chaîne YouTube de papyKy.


Tu remarquera que tout ce matho's vient pas que de chine, pour des prix nettement au plus bas.

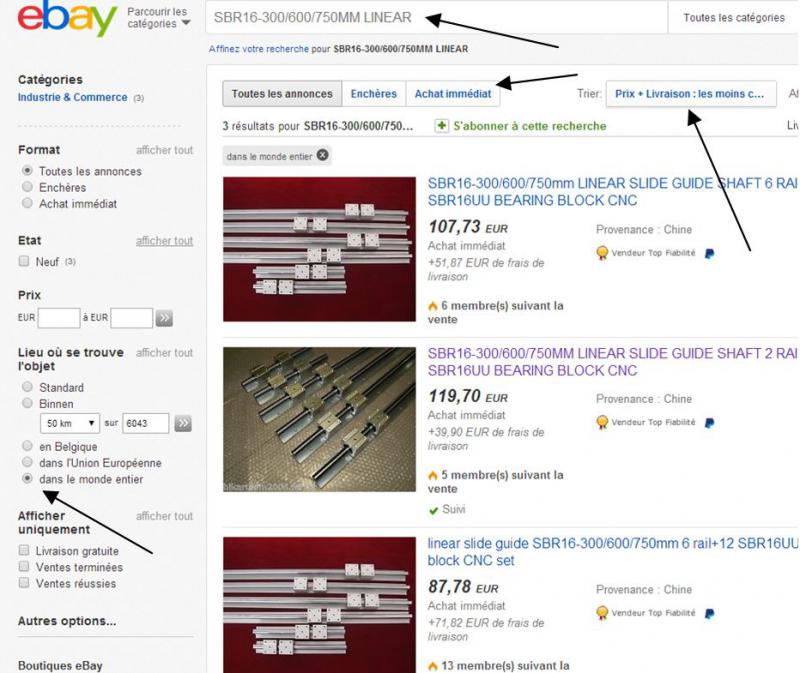

Faut chercher un peu pour voir les prix et les dimensions voulue sur Ebay.


Mais c'est sur que c'est pas facile de trouvé, l’expérience de ton serviteur pour les recherches sont de longue date.
Et il faut faire la recherche quand tu veut acheté car cela change très très vite.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 24 Sep - 19:08 (2014)    Post subject: Projet CNC du Chti Reply with quote

Salut a tous.

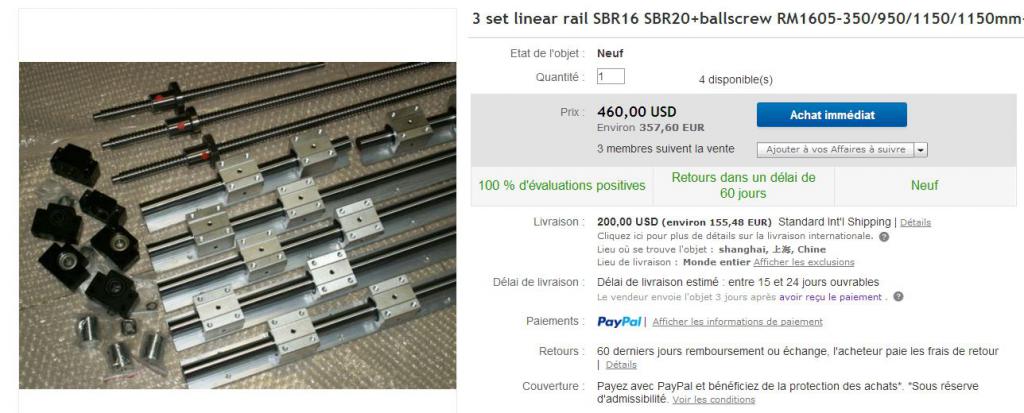

Un kit complet, pour 513.08 €, et peut-être des frais de douane, car si cela vient par DHL ou Fredex.

Mais c'est souvent bien mieux de prendre séparé, prix plus bas et pas de frais de douane, sauf si cela vient de UE.

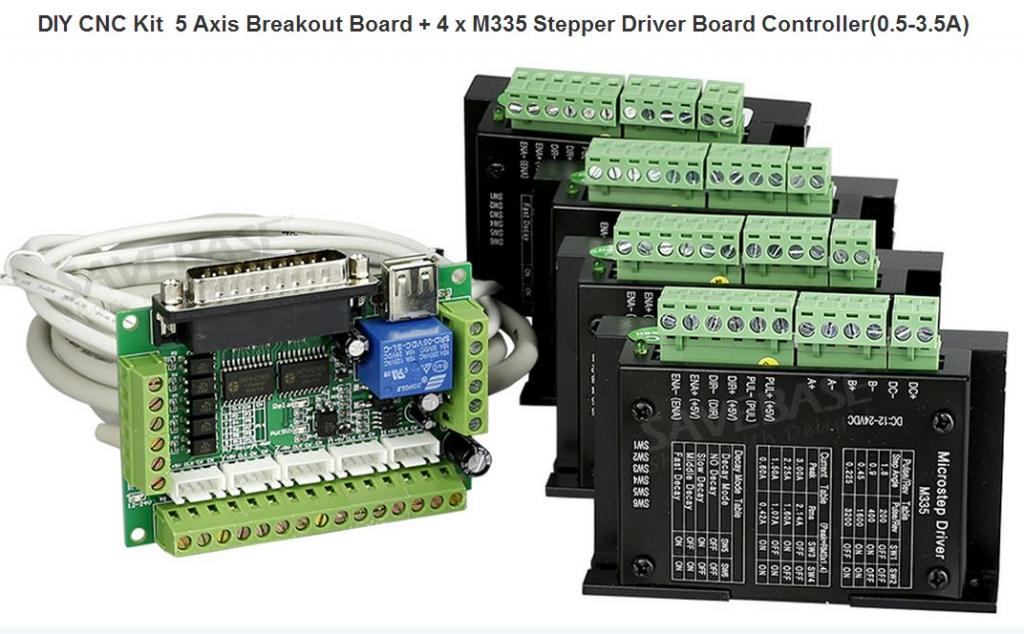

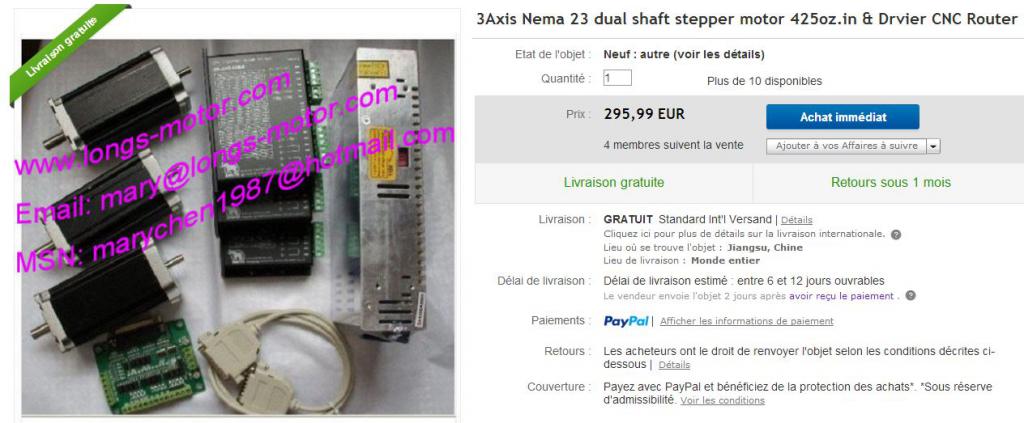

Un Kit moteur plus électronique pour 295.99 €



A toi de voir, a bientot, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 24 Sep - 19:34 (2014)    Post subject: Projet CNC du Chti Reply with quote

A ta question : je te site.


"On dit souvent que toutes les carte électronique ne sont pas compatibles avec les logiciels de gravure"


Pour moi toutes les cartes qui fonction a partir d'un port LPT, même deux port LPT, sont gérable avec Mach3.



Cartes de 3-4-5-6 axes et aussi carte en USB, mais plus d'€€€€€€.
Qui est bien souvent fourni avec, en anglais, mais francisable facilement.





Et même modifier l’apparence et les paramètres.

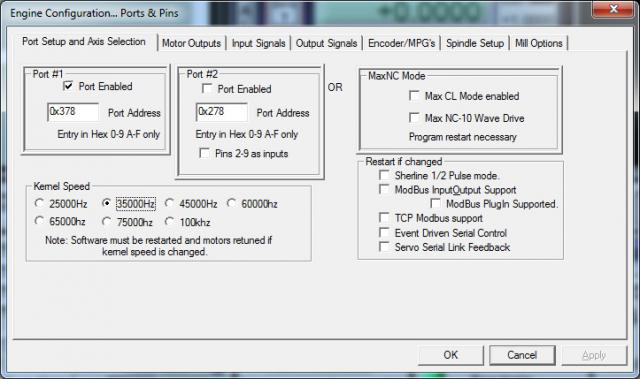

Mais avant tout il faut savoir paramétré tes entrées/sorties du port LPT.





Et des paramètres il y en a profusion.





Bonsoir a tous les visiteurs du forum, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 29 Sep - 22:27 (2014)    Post subject: Projet CNC du Chti Reply with quote

Bonjour PapyKy Smile
Comment vas tu ?
Désolé de ne répondre que maintenant ! j'ai pris le temps de réflexion pour réfléchir niveau budget et conception.
Je vais finir premièrement de payer mon permis Moto et après j'attaque lol ^^
Pour des raisons niveau budget, je vais partir sur une CNC avec une taille un peu plus petite. Les vis à billes et les axes guidé seront de taille plus petite et donc moins chers.
Je donnerai les dimensions d'ici quelques jours.
Concernant l'électronique, étant assez geek de carte électronique, je me suis lancé le défit avec un ami de faire des cartes aussi performantes. On s'alignera aux performances du marché mais pas aux niveau du budget, elles reviendront quand même un peu plus cher.

Je vous tiens aux courant dès que je commencerai a travailler dessus.

Bien cordialement

justin



Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 29 Sep - 22:33 (2014)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Bonne résolution,


Fait déjà un détail de ton projet de carte de gestion moteur PàP.
Avec quels composants, puissance, Etc....


Si possible avec schéma ou photos, a bientot, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 9 Nov - 23:11 (2014)    Post subject: Projet CNC du Chti Reply with quote

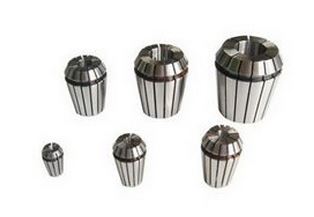

Quelques info's.














A++ ,PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 11 Nov - 12:16 (2014)    Post subject: Projet CNC du Chti Reply with quote

Bonjour,

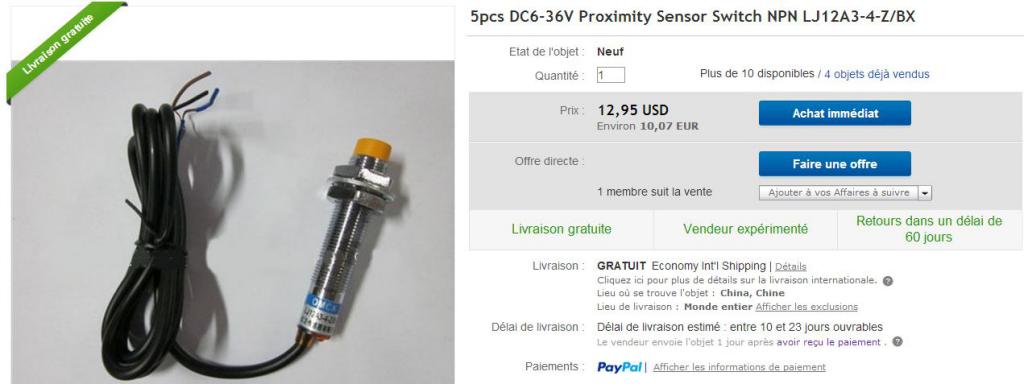

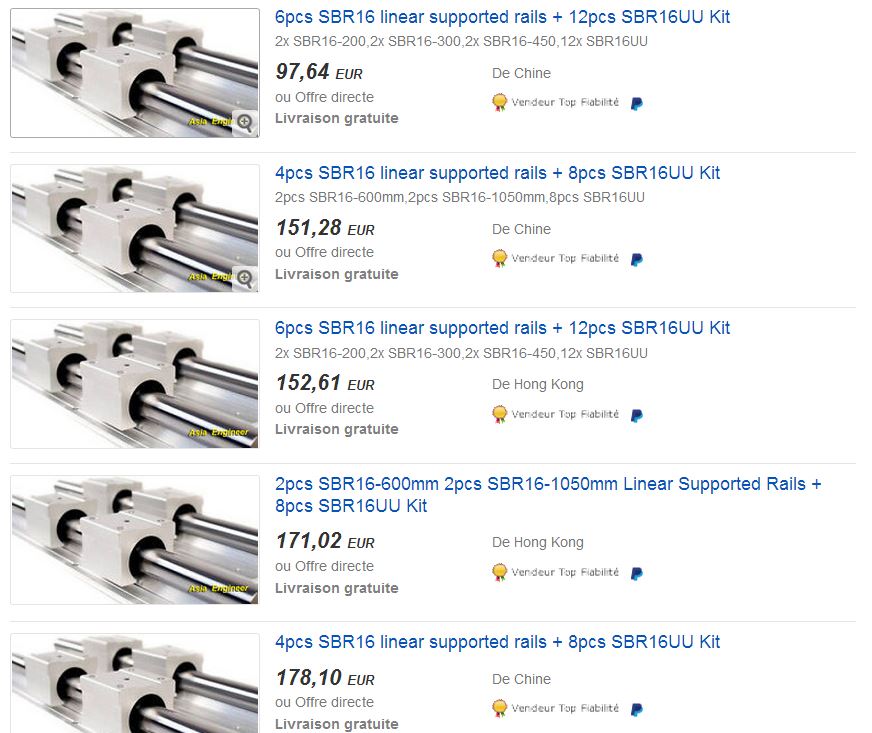

Très intéressant ces prix sur ebay didonc ! il y'en a toujours des offres comme celles que tu me montre ci-dessus ?

Bon, je me suis décidé ! J'attends le moi prochain et je commence les achats ! Car ce moi ci il y' aura tous les cadeau de noël !!

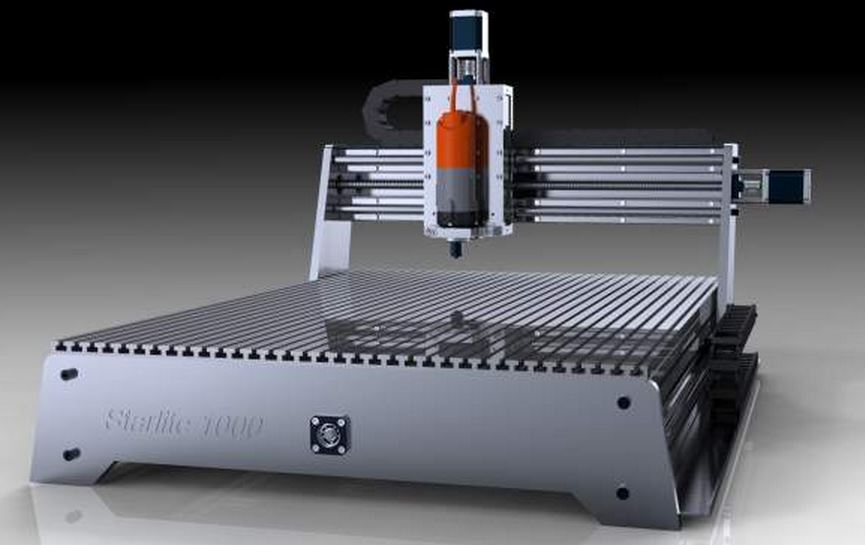

Je suis tombé amoureux sur un design de CNC ! Je suis tombé dessus en cherchant des image de CNC sur google ! La voici :



Pourriez-vous me dire votre avis sur ce type de CNC ?
Les inconvénients et les avantages ....

Bien cordialement,

Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 11 Nov - 13:41 (2014)    Post subject: Projet CNC du Chti Reply with quote

Salut a toi.


Belle présentation en effet.


J'ai trouvé cela  , mais ce n'est que la vente d'un CD avec les plans pour 35 €.



Mais rien trouvé d'autre ?? , a tu vu cette machine en vente complètement montée ??.


Et a quel prix et quel équipement, tout ce que j'ai trouvé c'est les dimensions.


Sur Ebay.
Dimensions générales : 1000 mm X  700 mm X 760 mm


-Précision ~ 0,015mm .
-Surface de travail : ~ 800mmX550 mm.
-Axe X :~ 800mm.
-Axe Y: ~ 550mm.
-Axe Z : ~70 à100 mm .



Pas mal pour le prix de 35 €, mais encore faut-il avoir déja un CNC pour usiné les pieces.


A++, PapyKy.a


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 11 Nov - 13:45 (2014)    Post subject: Projet CNC du Chti Reply with quote

Bonjour PapyKy !!

En fait je voudrai réaliser cette CNC par moi même. Effectivement pour la découpe des pièces comme le portique etc ... J'ai trouvé quelqu'un dans le nord qui peu me faire des découpe pour un prix réduit par rapport à des professionnels. Je penses que je vais devoir commander les vis à billes ainsi que les axe de guidage pour ensuite réaliser les plan sous solidworks ou catia. Quand penses tu ? C'est jouable non ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 11 Nov - 14:22 (2014)    Post subject: Projet CNC du Chti Reply with quote

Bonne fête de 11.11


Oui c'est tout a fait possible, mais cela va prendre pas mal de temps,


Car après les dessins et l'usinage en différé, cela prend du temps et tu n'est pas sur que cela cela sera bon du premier coup.
C'est pour cela que je fait toujours des copies en MDF avant, car il y a toujours des défauts de conception,


Mais encore une fois c'est réalisable,
Mais tu peut faire les montants du portique, en aluminium,
Sur des traçages a la mains et foré sur foreuse a colonne.

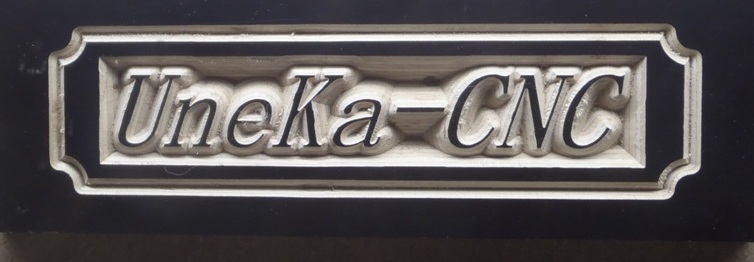

 A tu regarder les montages de "UneKa-CNC" et "LayKa-CNC", sur le forum?? Clic sur les liens.
Attention :  Plusieurs pages ce suivent, et pas mal de vidéo's sur la chaîne YouTube du forum.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 11 Nov - 15:01 (2014)    Post subject: Projet CNC du Chti Reply with quote

Oui bonne fête Smile

En fait serais-tu m'indiquer quels sont les problèmes que je peux rencontrer lors de la conception ?
Car en fait j'aimerai fabriquer les pièces qui ne posent aucun problème en aluminium directement et le reste en bois dure.
Comme ça tous ce qui est en bois je pourrais le modifier.

Par exemple le portique en aluminium ! Il ne pose peut être pas de problème particulier et je pourrais le réaliser directement en aluminium.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 11 Nov - 15:45 (2014)    Post subject: Projet CNC du Chti Reply with quote

Salut a toi.


Pas de problème pour le bois, sinon que cela ce déforme avec le taux d'humidité, et le temps.


Moi aussi j'ai placé du bois sur mes tables, mais cela ce déforme beaucoup, j'ai déjà re-surfacé deux fois, avec des différence de plus de 0.5 MM.
Et je devrais encore le refaire sur UneKaCNC.



Et pourtant c'est du HDF de 36 Mm.

Je crois même en changer pour mettre soit du PVC et de L'aluminium, mais ce dernier est chère.
Enfin c'est pas trop important si c'est pour de la découpe en totalité car placement de martyr en dessous.


A bientot, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 12 Nov - 14:31 (2014)    Post subject: Projet CNC du Chti Reply with quote

Bonjour,

Dites moi, je n'ai pas trop de connaissances dans les matières d'ALU-ACIER utilisées pour réaliser les portiques etc ... Dans quelles plaques d'acier "ALU" sont réalisées les CNC. Comme celle-ci par exemple :


Ou peut on se fournir ce type d'acier ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 12 Nov - 20:09 (2014)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Ces tôle sont pas en acier, mais en aluminium,


Cela ce vend sous forme de tôle de différente épaisseur, j'en ai trouvé des chutes de 20-30-50 Mm.


J'ai trouvé sur la toile cette adresse ou il vende a dimension, pour ce donné une idée de prix.





Mais en principe tout marchant d'acier, vend aussi des métaux non ferreux.


Aussi allez voir chez les ferrailleurs qui revend au particulier a des prix beaucoup plus bas.
Moi je fait cela et de l’aluminium de 2/3 € du Kg, mais c'est parfois pas le plus facile a usiné.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 12 Nov - 20:25 (2014)    Post subject: Projet CNC du Chti Reply with quote

Merci pour ses informations et le lien du site !

Les ferrailleurs vendent des plaque d'aluminium en bon état ?

Quel épaisseur me conseil tu pour une bonne rigidité de ma CNC fraiseuse ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 12 Nov - 20:47 (2014)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir a toi.


Oui cela se trouvent, assez souvent, parfois pas de la première visite, faut allez de temps en temps.


C'est comme pour les bois en scierie, on m'a pas toujours ce que l'on veux, mais faut rechercher chez plusieurs vendeurs.


Pour le portique de "UneKa-CNC" j'ai du 10 Mm.



Par contre pour "LayKa-CNC", j'ai utilisé du 5 Mm, mais avec ajout de renfort.











Mais tout est fonction de ce que j'ai sous la main.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Thu 13 Nov - 01:45 (2014)    Post subject: Projet CNC du Chti Reply with quote

Re,

Bon j'ai posté sur le forum Usinage également, afin de savoir si des personnes on déjà acheté les plans du lien que tu m'as mit ci-dessus.
Car d'après des forum les plans serait fait à la va vite niveau cotation etc ...
Donc je ne sais pas si je les achètes ou si je fait les plan moi même.
Le choix est difficile ...


Page suivante.


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 15 Nov - 14:09 (2014)    Post subject: Projet CNC du Chti Reply with quote

Salut à tous Smile

Bon comme c'est le forum de papykyka que j'ai choisi au tout début Smile
Je reste également ici ! Même si je me renseigne sur d'autres forum !
Je partage mon aventure lol ^^

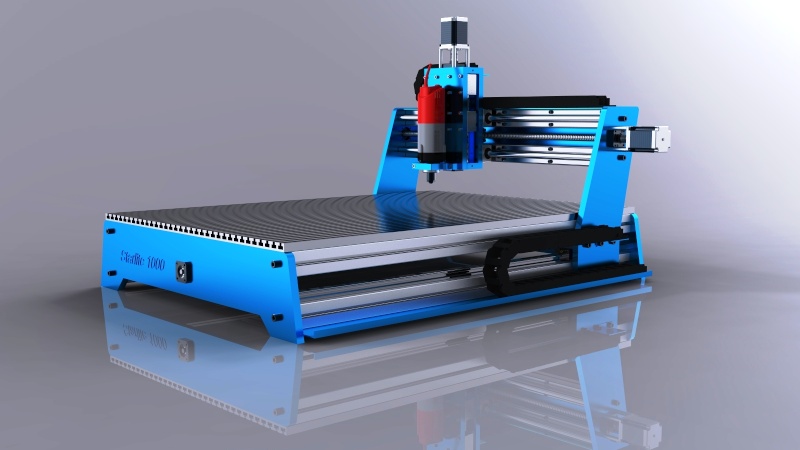

Je vais me baser sur ce type de CNC  : https://grabcad.com/library/cnc-router-3-axis-1



Les plans sont déjà fournis mais d'après quelques personnes sur un autre forum. La simple vis à bille ne suffirai pas. Il faudrait supprimer la vis à bille du milieu pour en mettre deux de chaque côté avec deux moteurs. sur le schéma j'ai représenté une vis à bille par un trait rouge, juste en dessous de l'axe de guidage. La question que je me poses : est-ce vraiment utile ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 15 Nov - 15:05 (2014)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Tu a raison de visité d'autre site information, moi aussi je vais de forum en forum, glané pas mal d'information et fait le tris.
Il y a plus d'idée dans 10 têtes que dans une, NON ??


Première vue de cette photo, c'est un belle petite CNC.
Mais ne connais pas, je vais allez voir cela de plus prés sur ce lien.


A ta question : je te site,
"Il faudrait supprimer la vis à bille du milieu pour en mettre deux de chaque côté avec deux moteurs."
Je dirais oui, mais tout dépend de la largeur de la table d'usinage,
Mais aussi de la longueur des supports (Patins) du portique.


D'après mes recherches, la largeur maxi pour une vis a bille dans l'axe 'X' serais de +/- 500 Mm.
Si plus, deux moteurs sont une bonne solution, quoi que.....
Pour ma part, je regrette, avoir utilisé cette solution sur "UneKa-CNC".
Et vais probablement en changer, si j'ai des problèmes de perte de pas d'un des deux moteurs.
Me m'explique : quand l'un des deux moteur perte des pas, l'ont travail en 'crabe',
Et cela ne ce remarque pas de suite sur l'usinage.


Donc pour moi, la solution serais un seul moteur, mais avec deux vis a bille.
Un moteur plus puissant, un Nema 34 avec un couple plus important et une courroie entre les deux vis.


Comme sur cette machine en cour de construction.



Ou encore dans cette machine, mais avec des courroies pour la translation du 'X'





C'est deux CNC été construite ou travail mon fils Marc.


Mais cela est mon avis, A plus, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 19 Nov - 22:17 (2014)    Post subject: Projet CNC du Chti Reply with quote

Salut Papykyka !
J'arrête pas de regarder toutes tes réalisations que ce soit sur le forum ou sur youtube ! J'adore l'usinage ! J'aime beaucoup tes usinages dans l'aluminium !!

Bon !  On arrive bientôt début décembre ! Je vais pouvoir commander mes axes linéaire et mes vis à bille !

Dit moi ! Qu'écris-tu dans la recherche ebay pour trouver des kit comme tu m'a proposé précédemment ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 19 Nov - 23:36 (2014)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Sur Ebay, il faut pour commence par une recherche des terme Anglais, ou des références de piéces,
Avec "rail cnc" ou encore "stepper motor" " Nema 23" "axis CNC" ......
Mais aussi utilisé la fonction dans la marche de gauche.





Tout est une question d’habitude de faire sa recherche, et aussi de demander des offres sur les sites des vendeur pour avoir un prix,
Ou des dimensions de pièces que l'on ne trouvent pas.


Mais le mieux ces d'avoir les référence en Anglais, comme recherche sur des tour mécanique, et leur outils avec le terme "lathe".


Avec Google aussi c'est facile de trouvé des informations, comme ici avec "Vis a billes" et sur un recherche sur "Images", on a cela.





Et de la tu retrouve le non Anglais est facile.


J’espère avoir répondu a tes questions, PapyKy.


Ps: Excusez moi d’avance pour mes quelques fautes, mais je n'ai pas fait de grande écoles. PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 24 Nov - 14:21 (2014)    Post subject: Projet CNC du Chti Reply with quote

Bonjour,

Merci pour les explications Papyky  Smile
Je viens de penser à autre chose concernant la CNC.
Imaginons que nous avons un portique de largeur 600 mm qui se déplace sur une longueur de 1000mm.
Il y-aurait il un intérêt de réaliser un portique de largeur de 1000 mm qui se déplace sur une longueur de 600mm ?
On inverse le portique en fait !
Il parcourt moins de distance mais ça largeur est plus importante.


Mais est qu'il y a un intérêt ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 24 Nov - 15:51 (2014)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


A ta question : NON, pas d'importance, sauf pour l'utilisation, car les référence machine vont changer de place.

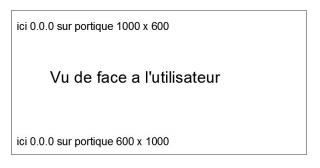

Un petit dessin vite fait.



C'est ce que je suis occupé a réalisé sur ce plans en cours d'élaboration, depuis 3 jours.




Mais aussi différente au niveau des commandes des axes, vis fixe et portique en hauteur.


Projet Mystere.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 24 Nov - 21:24 (2014)    Post subject: Projet CNC du Chti Reply with quote

Re,

J'ai vraiment du mal à comprendre ton plan et ton projet.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 24 Nov - 21:57 (2014)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.

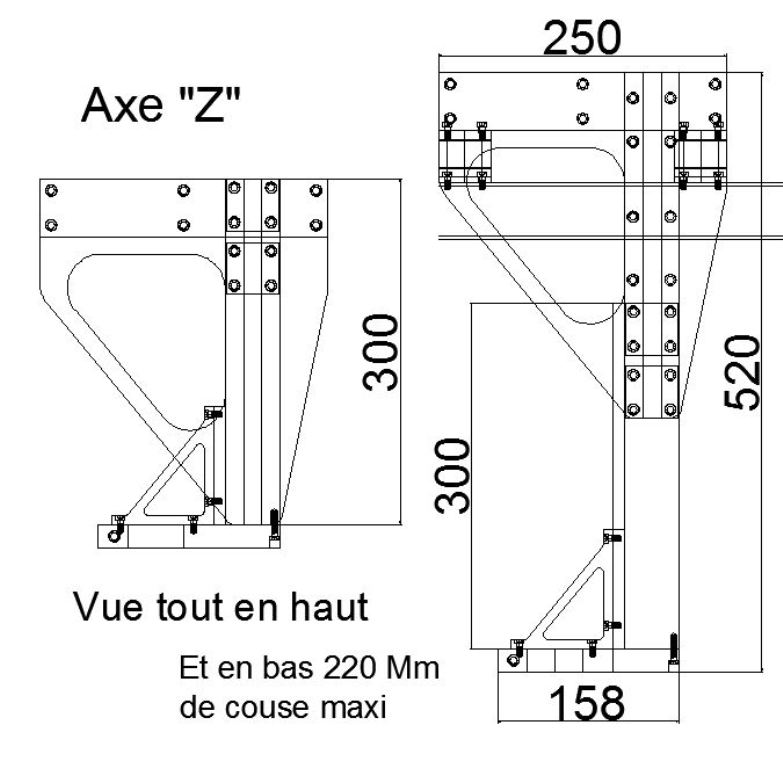

Oui, c'est vrais que cela est compliqué de lire un plans mécanique.

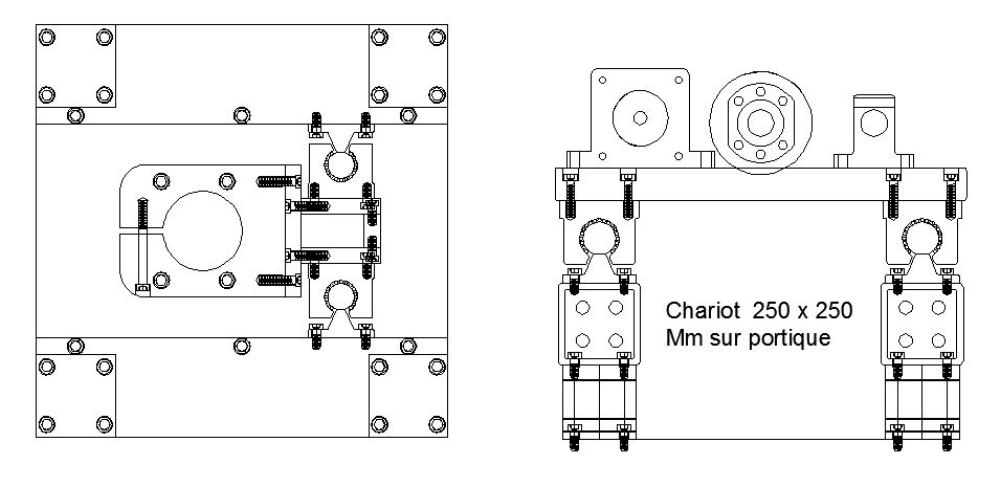

Un portique comme un pont roulant,
Qui sera posé sur des rails qui seront a prés de 400 Mm au dessus de la table d'usinage.





Pour une couse d'usinage de +/- 200 Mm en 'Z' - 600 Mm en 'Y' et 900 Mm en 'X'





Avec un palonnier (Z) qui plongera de 210 Mm, la broche sera au centre du chariot entre les rails du portique.


Donc : fourniture de 4 vis a billes, sans usinage
RM1605-350/850/850/1150 mm ,
Et de 3 paires de rails,?
SBR16-300/800mm(+8 SBR16UU bearing block)
SBR20-1100mm(+4 SBR20UU bearing block)


Plus d'info sur cette page, ICI.


A tu déjà fait des plans de ton projet de CNC ??.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 25 Nov - 09:13 (2014)    Post subject: Projet CNC du Chti Reply with quote

Bonjour,

Je dois t'avouer que j'ai vraiment du mal avec les plans 2D. Je vois un peux ce que tu veux réaliser enfin du moins j'espère ^^
J'arrive pas à voir la différence des autres CNC. C'est un portique mobile comme les autres non ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 25 Nov - 10:07 (2014)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Portique mobile oui mais les rail ne sont pas au niveaux du plateau,
Mais quelques 300 Mm plus haut, pour pouvoir mettre un bac étanche au niveaux de la surface d'usinage,
pour pouvoir avoir un arrosage permanent de l'outil,

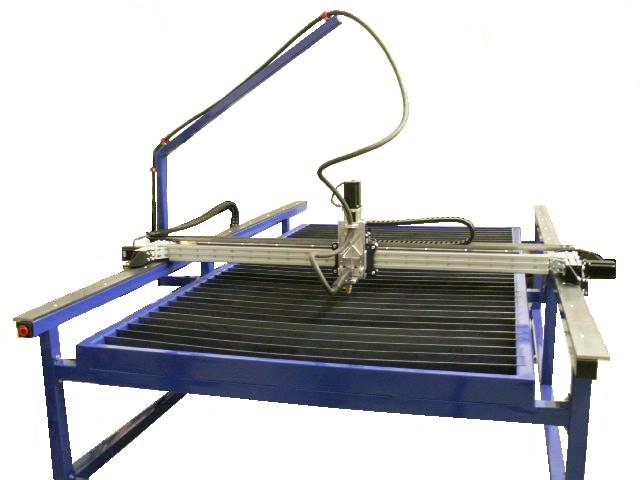

Un peu comme cette photo, qui est pour de la découpe plasma,

Mais plus haute est plus rigide, et la table plus profonde.


Et la fraise entre les rail du portique en forme de pont roulant, avec le chariot au dessus.

Avec une broche haut fréquence.


A plus, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 25 Nov - 10:16 (2014)    Post subject: Projet CNC du Chti Reply with quote

A d'accord je comprend mieux !!

Tiens à ce propos je compte utiliser le même genre de fraise haute fréquence pour ma CNC. Bon je penses qu'il y' en aura pour 200 euros minimum ...
Elles ne sont pas données ...

A propos de mes plans ! Nous sommes entrain de réfléchir ! Oui nous ! projet de père et fils ! ^^
On voudrai une machine enfermé dans des plaques de pvc pour être protégé des projections ! Puis inclure une genre de soufflerie haute pression qui permettra de faire tomber tous les copeaux d'aluminium ou de bois par le dessous. On souffle par le dessus et on aspire par le dessous.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 25 Nov - 10:28 (2014)    Post subject: Projet CNC du Chti Reply with quote

Bonjour a vous deux père et fils !


Je reprend ton propos : A d'accord je comprend mieux !!


Oui c'est dans ce but que je veut fermer l'ensemble pour l'eau et copeaux.
Une adresses de broche haute fréquence.

Car l’aspiration est une chose, mais pas parfaite.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 25 Nov - 10:34 (2014)    Post subject: Projet CNC du Chti Reply with quote

Je vais suivre également ton projet "CNC mystère", Elle m'intrigue ^^

Concernant le système d'aspiration c'est vrai que ce n'est pas top top parfois !
Le système de gouttelette pendant le fraisage est plutôt pas mal effectivement !!
Je vais me renseigner sur ce montage !

Dit moi entre une Fraiseuse classique que tu utilises pour tes machines par exemple et une fraiseuse haute fréquence.
Quelle est la différence ? c'est jute que le gros bloc gris à côté régule la vitesse de la fraise automatiquement ?


Combien de Watts me conseillerai tu ? 1000 Watts mini ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 25 Nov - 12:52 (2014)    Post subject: Projet CNC du Chti Reply with quote

Bonjour a vous deux.


Effectivement le problème qui est récurant c'est les poussières et la lubrification des l'outils de coupe.
Donc pour moi, je vais faire en sorte que cela soit évité.


Une fraiseuse haute fréquence, c'est par ce que la vitesse de la broche est montée sur VFD qui fait varié la fréquence du moteur entre quelques Hz a 400 Hz.
Tout comme sur le moteur que je suis occupé sur le petit tour mécanique modifier en CNC.



Dont je suis occupé a faire le coffret de commande drive pour les moteurs PàP.


Sa puissance dépend de l'usinage et surtout des outils de coupe monté, voir pinces ER11 - ER16 - ER....


Qui est fonction du diamètre des pinces.



A plus, pour suivre l'aventure Mystère, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Tue 25 Nov - 23:09 (2014)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Smile

Dit moi papykyka pourquoi il est préférable d'utiliser la fraiseuse à haute fréquence plutôt que la fraiseuse qu'on utilise habituellement comme celle-ci :



Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 25 Nov - 23:25 (2014)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.


Cette broche est très bien, très solide, 1050 W, mais ce n'est qu'un moteur a balais, a rupteur c'est vrais.


Mais les broches haute fréquence, sont des moteur sans balais, comme le moteur industrielle comme celui que j'ai placé sur le petit tour.


En plus beaucoup plus de couple, existe en 800 - 1500 - 2200 - 3000 - 4000 W, avec refroidissement a air ou a eau.
Et les roulements des rotor sont doublé, avec des pinces en fonction des puissances des moteurs.


Bien sur les prix sont en fonction des puissances, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Fri 19 Dec - 16:20 (2014)    Post subject: Projet CNC du Chti Reply with quote

Coucou Smile
Je viens aux nouvelles !
Les plans de la machine commence !
On se base sur cette machine la finalement :
Du moins la battit en acier :





Savez-vous ou l'on peu trouver du gros tube d'acier carré pour réaliser un battit comme celui-ci ?
Quel largeur du tube carré me recommandez vous ?

Bien cordialement,

Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 19 Dec - 16:55 (2014)    Post subject: Projet CNC du Chti Reply with quote

Salut Justin.


Belle machine !!!.


Pour les tubes en acier, la première chose a savoir, c'est que cela existe en toute taille et épaisseur.
Un lien ici sur le plus gros fabriquant. ou tu trouvera tout ce qu'il existe sur le marché.
Lien sur les tubes carré, mais pas seulement.Lien sur tubes rectangulaire,
Ce qui est bien souvent préférable, pour moins de poids pour un même rigidité.


Pour ce qui est de trouvé, cela c'est chez les marchants de fer et métaux de ta ville,
La découpe est souvent possible sur place, car vendu en longueur de 6 Mètres.


Si tu relis mes post sur la construction de "UneKa-CNC" et "LayKa-CNC", les style de profils sont marqué.
Sur cette dernière beaucoup de 'récup', trouvé chez un récupérateur de métaux, car l'Alu est beaucoup d'€€€€€.


Et sur la dernier en cour de montage "DeuKy-CNC" tubes de 50x50x5 Mm et50x30x3 Mm sont utilisé pour les grosse section.
35x35x2 Mm pour le reste, car ceux-la acheté pour un projet non réalisé.


Pour les sections c'est en fonction des longueurs des axes, et la rigidité souhaitée.


Des photos de ton projet, et l'on pourra en reparlé, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Fri 19 Dec - 19:28 (2014)    Post subject: Projet CNC du Chti Reply with quote

Merci pour toutes ses informations papy. Il faudrait que je trouve comment déterminer la rigiditer car moi je veux juste que ce soit assez rigide pour découper de l aluminium.

Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 19 Dec - 19:42 (2014)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir Justin.




Quel serais les dimensions d'usinage des axes ??
Et te disant que l'axe le plus grand grand serai plus long de 250/300 Mm, les autres de 200 Mm,
Le mieux est de commander tes rails et VAB en premier et en fonction de cela déterminé la grosseur des profils.


A ++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 20 Dec - 14:43 (2014)    Post subject: Projet CNC du Chti Reply with quote

Salut,

En taille/surface d'usinage propre j'hésite entre :
-Longueur : 1M50 Largeur : 1M
-Longueur : 1M20 Largeur : 800 mm

Après je me dis que 1M50/1M c'est vraiment pour usiner des grandes pièces ...
1M20/800mm Je trouves que c'est une taille assez grande déjà en temps que surface d'usinage.
Qu'en penses-tu ?


Une autre question au passage.
J'hésite entre deux sortes d'axes linéique :




Il y-a t'il des avantages et des inconvénients entre les deux ?
Je demande ça car le type raille (HIWIN) sont plus chers.... Même venant de chine.

Bien cordialement,

Justin


EDIT :
je vais lire le post ci-dessous car les questions posées sont identiques.
http://cnc-papykyka.xooit.be/t811-Cnc-guiom-2000-1000-300.htm


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 20 Dec - 19:14 (2014)    Post subject: Projet CNC du Chti Reply with quote

Comme tu dit Justin.


Les rail HiWin sont plus rigide s'il sont monté sur des supports bien dimensionné.
Autrement des rails ronde de 16/20 voir 25 Mm, est bien valable pour l'usinage de l’aluminium.
Le prix est du simple au double, car les patins c'est €€€€€€€.
Quand, a la taille usinable, faut savoir ce que tu veut faire, plus c'est grand, moins de précision.


De grosse machine comme mon fils Marc utilise tout les jours, pour de la rectification, et fabrication de fraise au carbure,
Non que quelques centimètres de déplacement, mais alors descende au  0.001 Mm, et les €€€€, faut oublier pour nous amateurs.





Des dessins sont déjà fait de ton projet ??, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sat 20 Dec - 19:29 (2014)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir,
Oui c'est vrai plus c'est grand moins c'est précis ...
Le choix est dure ...
J'ai vu que tu avais des machines plus ou moins grande PaPaky.
La Deuky-CNC (900x550)
la LayKa-CNC (800x455)
la Uneka-CNC (1250x640)
Pourrais-tu m'indiquer la précision de chacune ?
Désolé de t'embêter avec ça mais le choix des dimensions est dure ...
Je préfère me renseigner énormément et être satisfait de ma machine ^^
Bien cordialement,
Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 20 Dec - 19:50 (2014)    Post subject: Projet CNC du Chti Reply with quote

Bonsoir justin.


De rien c'est fait pour cela les forum, NON ?.


"LayKa-CNC" est faite pour faire uniquement du dessin et gravé du plastique, broche de 400 W, et courroies pour les axe "X" & "Y".


"UneKa-CNC" est précise au 0.01 prés dans l'aluminium a faible passe avec broche Kress de 1050 W, VAB de 16 Mm.


"DeuKy-CNC" je ne sais pas encore, mais fait tout pour pouvoir usiné de l'acier doux, au 0.01 Mm, broche 400 Hz de 1500 W.


Pas de mystère, plus c'est petit, plus cela doit être costaux.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 21 Dec - 14:13 (2014)    Post subject: Projet CNC du Chti Reply with quote

Bonjour Papyky,
La Uneka est relativement grande (1250x640) et pourtant une précision de 0.01 mm c'est pas mal je trouve !
Ce qui joue sur la précision ce sont les moteurs PAP + les VAB et la bonne rigidité de la machine qui empêche (atténue) les vibrations.
Les moteurs PAP sont déjà assez précis je trouve.
Sur une machine de 1200x800 la précision devrait être identique en garantissant une bonne rigidité.
Des VAB inférieur à 16mm ça existe ?
Car en mettant une VAB avec un filetage plus précis (inférieur à 16mm) et une roue dentée au niveau du moteur la précision s'améliore non ?
Cela me parait logique, mais peut être que j'oublie de prendre en comptes des éléments.
C'est sur que plus on demande de précision plus la machine sera lente. Il faut trouver le bon compromis ...
Que penses-tu de tous ça papyky ?

Page suivante.


Back to top
Contenu Sponsorisé






PostPosted: Today at 07:31 (2019)    Post subject: Projet CNC du Chti

Back to top
Display posts from previous:
Post new topic   This topic is locked: you cannot edit posts or make replies.    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres. All times are GMT + 2 Hours
Goto page: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10  >
Page 1 of 10


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
