Etude d'un CNC 1200x600x300 Mm.


Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres.
Previous topic :: Next topic
Author Message
Yannick33140


Offline

Joined: 29 Aug 2014
Posts: 20
Localisation: Villenave d'Ornon
Locomotion: Mégane coupé
Loisirs: Bricolage
Date de naissance: 01/02/1960
Masculin

PostPosted: Sat 30 Aug - 08:19 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

PublicitéSupprimer les publicités ?
Bonjour à vous tous,

J’ai déjà acheté du matériel en voulant aller trop vite et me suis rendu compte que j’avais déjà fais des conneries avant même d’avoir étudié le projet de la construction de ma machine.

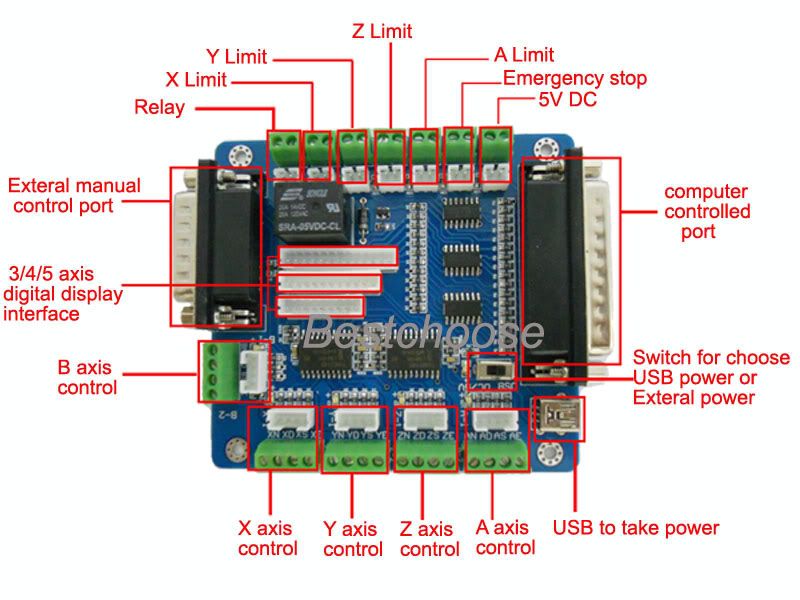

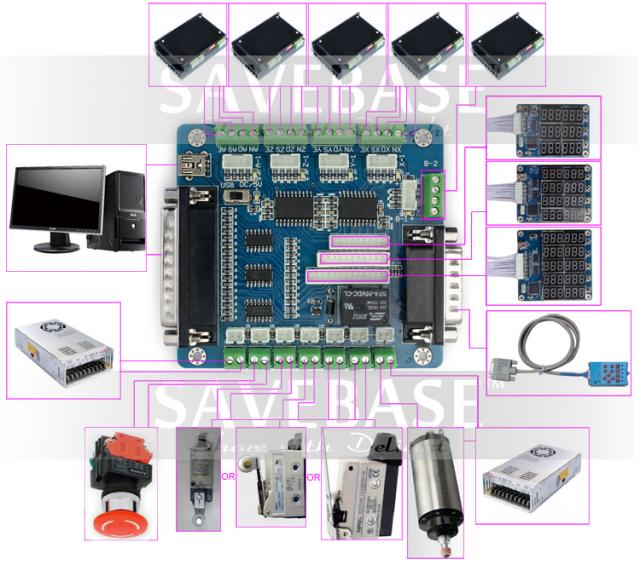

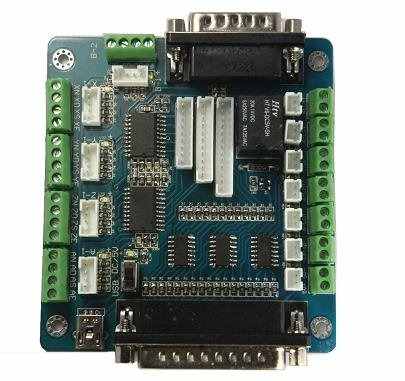

Voici la première connerie : carte de commande et des drivers HY-DIV268N « bon ça je pense que je changerais très rapidement: description ci-dessous: "les images n'ont pas l'air de passées"

concernant les moteurs NEMA 23HS2430B en cours de livraison, les deux alimentations que je vais commander seront de 24/36V 400W je pense que je n’ai pas fais de bêtise.…

Concernant le guidage, j’ai déjà tous les rails en SBR20 pour l’axe Y « 1200 » et en SBR16 pour les axes X « 800 » et Z « 300 » ainsi que les SBR20UU et SBR16UU

Je vais commandé bientôt les vis à billes en diamètre 16, 2 x 1250, 1 x 650 et 1 x 350, les BK12 et BF12 ainsi que les MGD 16 supports de vis à billes, leurs entrainements sera géré par poulies denté « je n’ai pas encore défini le nombre de dents ainsi que la largeur des courroies.

La structure sera en acier soudé et boulonné avec des M6 et M8

En gros elle sera composée de 2 tubes de 100/120 x 50 sur 1200/1400 qui servirons de support des SBR20, 1 IPE 180 x 800 qui servira de support des SBR16 pour l’axe Y, de la tôle en 10 mn pour les montants de l’axe Y et pour chaque bout de la machine, les dimensions ne sont pas encore définis.

L’axe Z sera également en tôle d’acier de 10 mn en support des SBR16, concernant la broche, je n’ai pas trop d’idées étant donné que je voudrais intégrer un système de changement d’outils.

Les tables seront interchangeable donc faites, une en bois de 50 mn d’épaisseur pour le travail du bois, une de 4 x 16x160mm aluminium rainuré x longueur du plan de travail pour l’usinage de l’aluminium et perçage de trous et usinage pour l'utilisation du tour, pour la découpe de tôle un plan de travail en forme de grille fer plat avec bac à eau sous le dessous.

C’est pour cette raison qu’aujourd’hui je préfère prendre mon temps pour bien déterminer ce que je veux et surtout ceux que j’attends d’elle, bien sur savoir usiner : le bois, l’aluminium et perçage de trous dans des tôles de 10 à 15 mn d’épaisseur et de la découpe plasma de petite taille « 400/500 x 600/800 maxi 5/6 mn d’épaisseur qui sera équipé d’un CUT 50.

Pour la partie électrique et électronique et informatique celle-ci sera intégré dans un pupitre sur pied à roulette

Pour l’instant je n’ai que les plans dans ma tête, alors dès que j’ai trouvé le logiciel DAO qui me conviens je vous tracerais les plans afin que vous ayez une meilleur idée de mon projet.

Bon j’espère avoir était claire sur mon projet de ma CNC.

Voilà pour aujourd’hui, bon weekend à vous tous et encore merci de votre accueil sur ce forum qui je l’espère nous apportera à tous des solutions pour nos futurs réalisations.

Amicalement,

Yannick
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Les fautes de grammaire et d'orthographe contenu dans mes messages sont sous copyright,
vous pouvez les utiliser pour un usage personnelle mais vous ne devrez en aucun cas les
utiliser à des fins commercial sans une autorisation écrite de ma part.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 30 Aug - 17:26 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Salut et bon WE Yannick.


Eh bien, c'est tout bon cela, des vis a billes, rails.

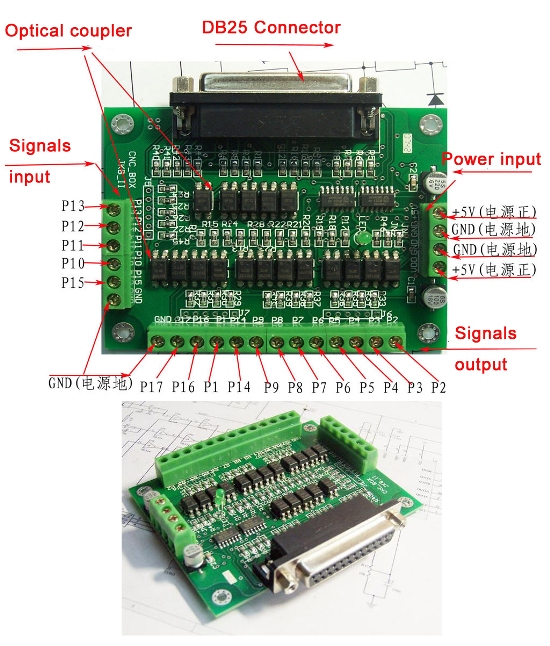

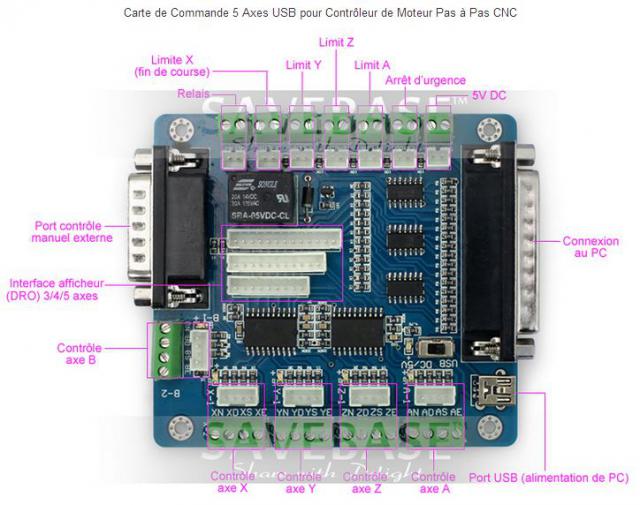

La carte de commande est très bonne petite carte, si cela.

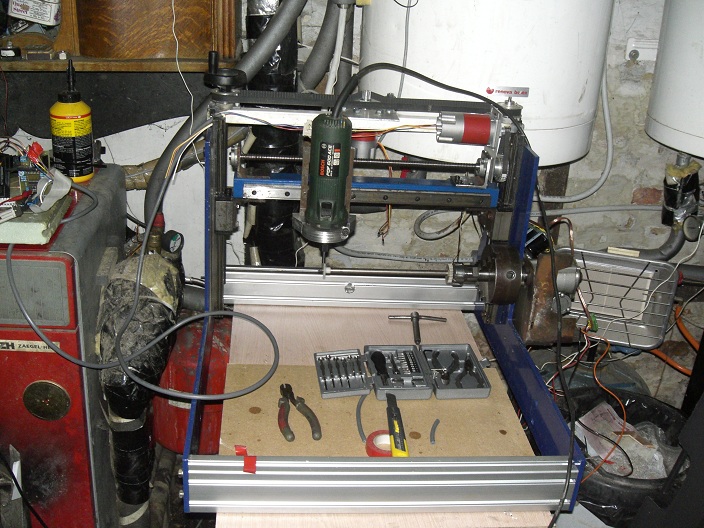

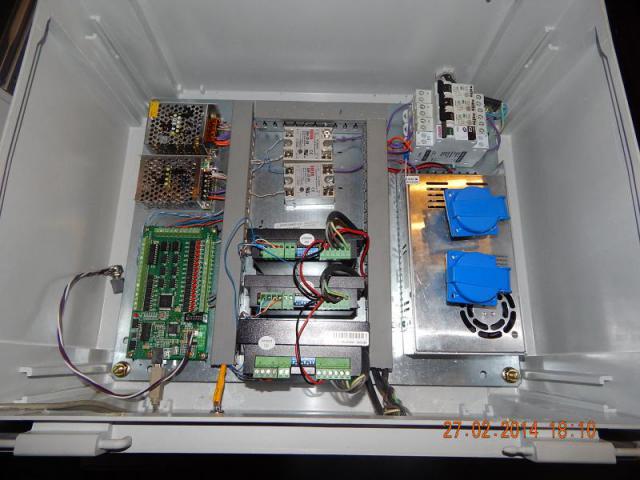

En fin de compte, c'est pratiquement les dimensions de 'UneKa-CNC', sauf que pour l'axe 'X' j'ai placé du 20 Mm par 1500 Mm
Les moteurs NEMA 23HS2430B sont les même, sont suffisamment puissant, pour être en direct.


Par compte pour l'axe 'Y' des rails de 800 MM et vis a billes de 650 Mm, c'est un peu cour, 800 Mm serais mieux.


L'alimentation 24 V, BON, Mais pourquoi deux ?? 400 W, c'est déjà beaucoup, c'est vrais que pour le prix.


Mais quel type de fin de cours va tu utilisé ?.
Pour la broche, il a y pas beaucoup de chose de valable a un prix raisonnable.


Pour le placement des photos, un résumé est ici.


A++, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 30 Aug - 17:49 (2014); edited 4 times in total
Back to top
Yannick33140


Offline

Joined: 29 Aug 2014
Posts: 20
Localisation: Villenave d'Ornon
Locomotion: Mégane coupé
Loisirs: Bricolage
Date de naissance: 01/02/1960
Masculin

PostPosted: Sat 30 Aug - 17:43 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Bonjour,


Je te remercie d'avoir pris le temps d'analyser l'ébauche de mon projet.

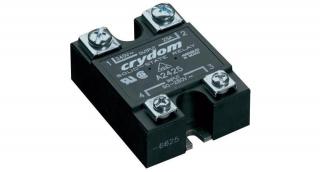

Pourquoi 2 alimentations: je n'aime pas tomber en panne, alors si une venais a me lâcher, j'en ai une de secours d'où j'installerais
un inverseur pour passer d'une à l'autre ou utiliser les deux en même temps.


Pour les fin de course il y en aura que trois fixé sur chaque milieu des axes et en bout c'est une butée qui activera le commutateur.


Je pense que pour la broche j'y mettrais le prix pour avoir quelque chose de convenable avec variateur, mais pour l'instant je n'en ai pas
besoin, donc j'ai le temps de réfléchir.


Concernant le logiciel de DAO, je pense que je vais travailler sur CAMBAM car la doc et bien expliqué et en français, reste à voir ; j'attends les retours
des utilisateurs.


Oui pour l'axe X je pense changer plus tard, j'ai déjà le matériel dont pour l'instant je vais faire avec, je pourrais toujours changer sans trop
de modification.

Oui c'est le même style de carte de commande.

Voilà, voilou...


Cordialement.

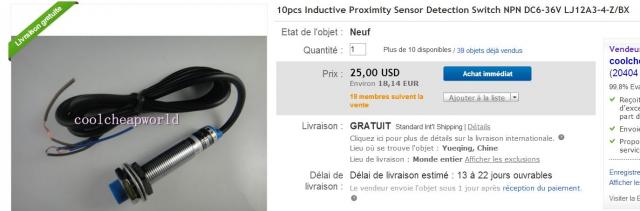

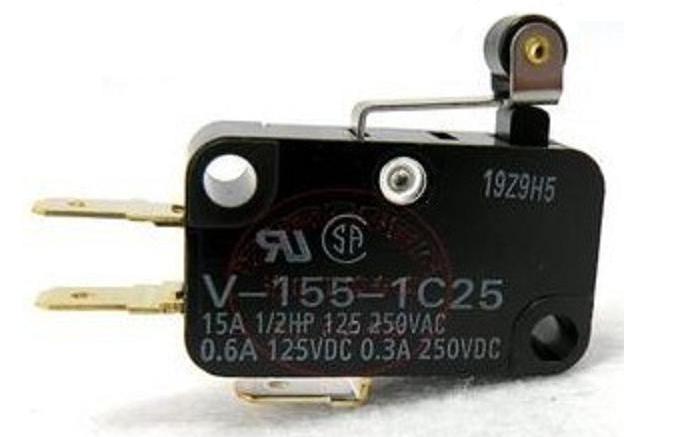

PS: Ci-joint le contacteur de fin de course que je vais installer...

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Les fautes de grammaire et d'orthographe contenu dans mes messages sont sous copyright,
vous pouvez les utiliser pour un usage personnelle mais vous ne devrez en aucun cas les
utiliser à des fins commercial sans une autorisation écrite de ma part.


Last edited by Yannick33140 on Sat 30 Aug - 18:42 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 30 Aug - 18:09 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Salut.


Pourquoi ?
Pour les fin de course il y en aura que trois fixé sur chaque milieu des axes et en bout c'est une butée qui activera le commutateur.

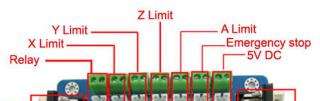

Un sur chaque axes suffit pour retrouvé ton 0.0.0. machine, et le reste c'est le logiciel qui détermine les cours maxi.

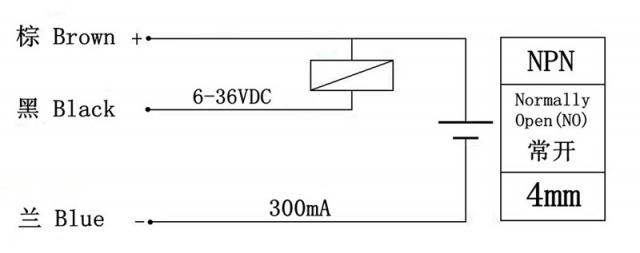

Le mieux se sont des capteurs magnétiques, car pas de risque de casse quand perte de pas moteur.

Sauf qu'il faut a alimentation entre 6 -36 V, donc 24 V c'est tout bon.




cela n'est pas assez précis.


Pour les photos, c'est simple - suivre l'explication.


A++, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 30 Aug - 18:35 (2014); edited 1 time in total
Back to top
Yannick33140


Offline

Joined: 29 Aug 2014
Posts: 20
Localisation: Villenave d'Ornon
Locomotion: Mégane coupé
Loisirs: Bricolage
Date de naissance: 01/02/1960
Masculin

PostPosted: Sat 30 Aug - 18:33 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

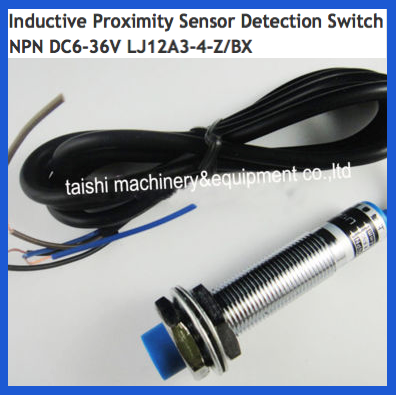

Eh bien c'est qu'avec un seul câble je gère les deux fin de chaque axe, car se contacteur travail dans les deux sens.


Celui ci a le même effet que cela
sauf qu'il m'en faut un par axe.


C'est vrai que les capteurs magnétique c'est bien mais il m'en faut 6. Dans mon ancienne boite j'avais utilisé les contacteurs que je vais installer qui sont d'une très grande robustesse, jamais le moindre soucis.


Quand j'aurais fais les plan tu comprendra mieux le principe...


Bon pour les photos c'est bon, je ne copié pas le lien dans le texte, maintenant ça fonctionne.


Cordialement.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Les fautes de grammaire et d'orthographe contenu dans mes messages sont sous copyright,
vous pouvez les utiliser pour un usage personnelle mais vous ne devrez en aucun cas les
utiliser à des fins commercial sans une autorisation écrite de ma part.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 30 Aug - 18:42 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Utilise 'citer' que quand cela vient d'une autre page, car cela est répétitif et plus difficile a lire,

PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Yannick33140


Offline

Joined: 29 Aug 2014
Posts: 20
Localisation: Villenave d'Ornon
Locomotion: Mégane coupé
Loisirs: Bricolage
Date de naissance: 01/02/1960
Masculin

PostPosted: Sat 30 Aug - 18:53 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Bon je viens de vérifier et effectivement je vais prendre des capteurs magnétiques, car je pensais que les fin de courses c'était simplement une protection.


Bon j'avais complètement zapé que les FDC permettrez d'avoir son point 0 sur tous les axes.


Yannick
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Les fautes de grammaire et d'orthographe contenu dans mes messages sont sous copyright,
vous pouvez les utiliser pour un usage personnelle mais vous ne devrez en aucun cas les
utiliser à des fins commercial sans une autorisation écrite de ma part.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 30 Aug - 19:01 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Oui les capteurs permette de zéro-ter la machine en 0.0.0.

Pour le démarrage de l'usinage,

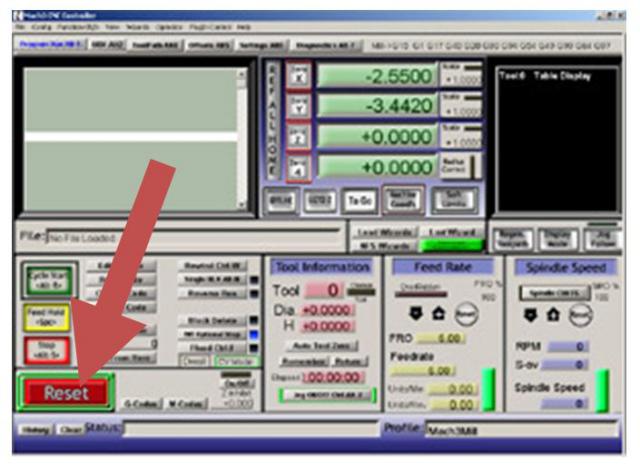

Ou bien tu positionne la tète de fraisages et tu dit au logiciel que c'est sont point de démarrage du travail.

Comme tu peut le voir sur cette vidéo
un défaut au démarrage et reprise a partir du 0.0.0.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Yannick33140


Offline

Joined: 29 Aug 2014
Posts: 20
Localisation: Villenave d'Ornon
Locomotion: Mégane coupé
Loisirs: Bricolage
Date de naissance: 01/02/1960
Masculin

PostPosted: Mon 1 Sep - 06:14 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Bonjour à vous tous,


Voilà après un petit weekend tranquille, j’ai commencé a dessiner les plans de ma machine,
je pense y mettre deux axes circulaires supplémentaires le A et B pour y faire de la 3D
ceux qui m’oblige a relever le portique de l’axe X afin d’avoir plus de course sur l'axe Z, je pense à 400, qu'en pensez-vous.
Vos avis sont les biens venus car quitte à faire une machine autant bien la faire dès le début.
Si vous avez des plans ou idées sur le principe, je suis preneur.


Dans l’attente, je vous souhaite une bonne semaine à vous tous.
Cordialement,
Yannick
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Les fautes de grammaire et d'orthographe contenu dans mes messages sont sous copyright,
vous pouvez les utiliser pour un usage personnelle mais vous ne devrez en aucun cas les
utiliser à des fins commercial sans une autorisation écrite de ma part.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 1 Sep - 08:24 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Bonne semaine Yannick.


Pour les axes 'A & B', comment les vois tu ??.

Pour avoir une couse de 400 Mm dans le 'Z',

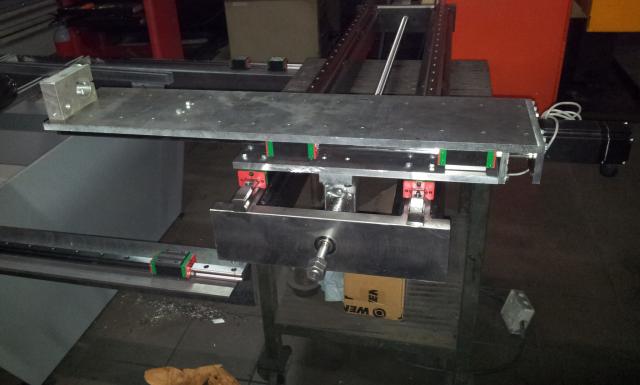

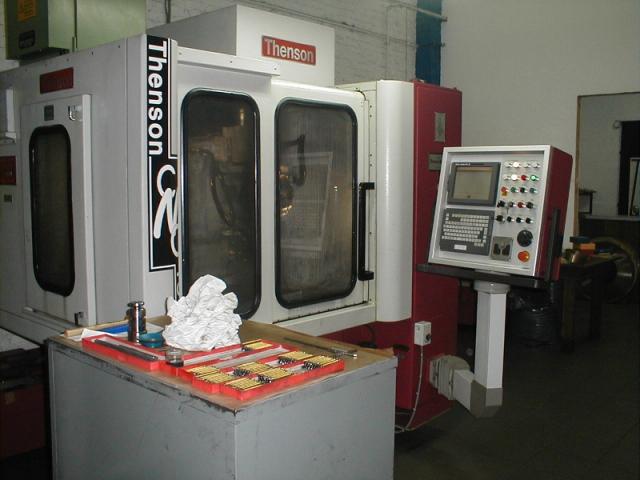

Faut avoir des très bonne glissière du genre a celle réalisée par mon fils Marc.

A l'atelier de rectification et création d’outils pour l'industrie

En tout cas pour moi un CNC poli-valant, ne va pas être facile a réalisé,
Car grandeur et puissance ne vont pas ensemble, surtout si tu veut de la précision.
Dans ton cas ou tu veut être certain d'avoir ce que tu veut faire, je verrais plutôt deux CNC différente.

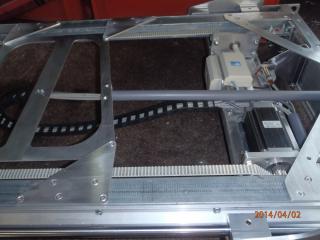

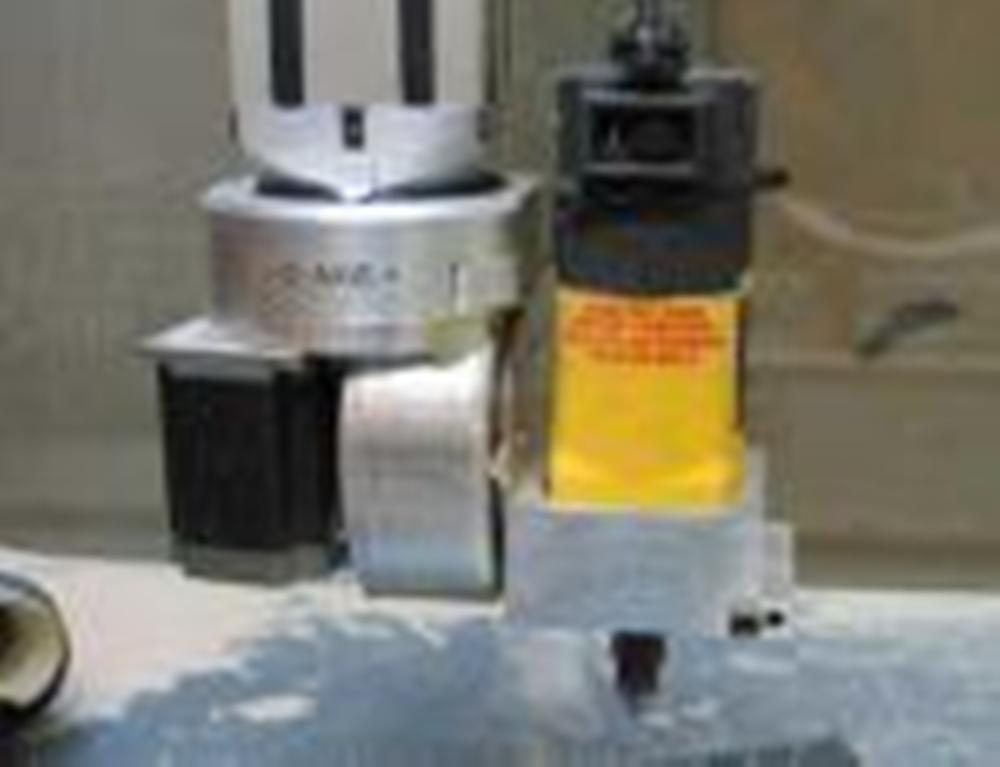

Avec ce type de montage beaucoup plus puissant.
Avec des glissière de ce type.



Enfin c'est mon avis, a toi de savoir, A plus, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 1 Sep - 08:45 (2014); edited 5 times in total
Back to top
Yannick33140


Offline

Joined: 29 Aug 2014
Posts: 20
Localisation: Villenave d'Ornon
Locomotion: Mégane coupé
Loisirs: Bricolage
Date de naissance: 01/02/1960
Masculin

PostPosted: Mon 1 Sep - 08:37 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Bonjour et merci pour l'info,


Ci dessous un exemple du système que je suis en train d'analyser, je ne cherche pas a faire de grande pièce
et pour la précision "le plus possible" car on ne peux pas "nous, non MOI" avoir une machine à plusieurs milliers
d'euros.


La source de la photo n'est plus grande en résolution, toutes mes excuses.

Je trouve le système facile à réaliser, quand pense tu ?

De plus c'est surtout pour le bois, pour l'aluminium je préfère confier cela à un pro bien équipé, car entre l'achat des fraises
et ensuite de l'affutage cela me reviendrais plus chère que la pièce en alu...


Voilà c'est qu'un projet, mais quitte à faire une machine j'aimerais qu'elle soit la plus complète possible.


J'ai une petite question concernant les fin de course magnétique dont tu m'as parlé:


comment les branche tu : en série ou en parallèle et as tu sur ta machine un bouton poussoir pour débloquer
la machine si jamais celle-ci venais à se mettre en sécurité.


Voilà, c'est tout pour l'instant...


Cordialement.


Yannick
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Les fautes de grammaire et d'orthographe contenu dans mes messages sont sous copyright,
vous pouvez les utiliser pour un usage personnelle mais vous ne devrez en aucun cas les
utiliser à des fins commercial sans une autorisation écrite de ma part.


Last edited by Yannick33140 on Mon 1 Sep - 09:05 (2014); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 1 Sep - 09:00 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Salut.


En premier, pourrais tu mettre des photos de format plus grande et en plus grande définition
Car ta photo une fois agrandie donne cela.



Pour les fin de cours magnétique les retours sont soit sur des entrée sur la carte de commande,
Seul ou en parallèle car le logiciel est capable de savoir lequel des fin de cours est incriminé.


A++, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 1 Sep - 17:03 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Salut Yannick, Je viens de relire ton message.


"as tu sur ta machine un bouton poussoir pour débloquer
la machine si jamais celle-ci venais à se mettre en sécurité."


Non pas besoin, car le logiciel que j'utilise 'Mach3", met la machine en sécurité,
Ce déblocage ce fait par le logiciel.

Aussi bien pour le 0.0.0. que pour la course maxi qui est programmée.
Sauf si perte de pas moteur, mais la seulement,
Fin de cours dans tout les axes des deux coté, qui ne servirons jamais.


Mais de tout façon les moteurs pas à pas peuvent est en butée, cela ne les fera pas brûlée,
Contrairement a un moteur sous une tension DC ou AC.




A++, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Yannick33140


Offline

Joined: 29 Aug 2014
Posts: 20
Localisation: Villenave d'Ornon
Locomotion: Mégane coupé
Loisirs: Bricolage
Date de naissance: 01/02/1960
Masculin

PostPosted: Mon 1 Sep - 17:39 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Bonsoir,

Je te remercie pour l’info, mais je suis allé voir sur d’autre forum afin de trouver une solution, car l’étude de mon projet comprend
également toute la partie électronique et je veux savoir comment câbler tout ce petit monde.

Concernant ma machine CNC je veux qu’elle soit la plus complète possible « style combiné » car comme je te l’ai dis,
je n’ai pas trop de place dans mon petit atelier.

Alors si je peux en lui changeant la table et l’outil passer d’une opération à une autre cela serait super.

Bon de toute façon je n’ai rien commencé a construire, pour l’instant beaucoup de chose qui émerge dans ma tête.

D’ici quelques jours je commencerais a mettre les plans de ma machine afin de recevoir des critiques qui sont les
bienvenus.

Bonne fin de soirée, je parts finir faire le collage de mon pupitre.

Cordialement,


Yannick
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Les fautes de grammaire et d'orthographe contenu dans mes messages sont sous copyright,
vous pouvez les utiliser pour un usage personnelle mais vous ne devrez en aucun cas les
utiliser à des fins commercial sans une autorisation écrite de ma part.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 1 Sep - 19:01 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Bonsoir Yannick.

Pour le câblage, en fin de compte c'est assez simple.
Seulement avec du câble a paire torsadée, pour évité les interférences (moteur).
Et évité d'utilisé un seul câble par axe, divisé câbles moteur et câbles capteurs




"collage de mon pupitre" ??.


Ah bon, c'est un autre projet ?, ou bien la console du futur CNC ?.
Tu peut toujours en parler écrire, ici ou dans une autre page.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Yannick33140


Offline

Joined: 29 Aug 2014
Posts: 20
Localisation: Villenave d'Ornon
Locomotion: Mégane coupé
Loisirs: Bricolage
Date de naissance: 01/02/1960
Masculin

PostPosted: Mon 1 Sep - 21:01 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Bonsoir,


Dont si je comprends bien je mets un câble de 2 paires torsadé
par axe ainsi qu’un câble FDC par axe également.


Une petite question, puis-je par la suite tous les rassembler ensemble
pour ne former qu’un seul gros câble qui partirais de mon pupitre à la machine.
Non ce n’est pas un autre projet, c’est le pupitre de la machine.

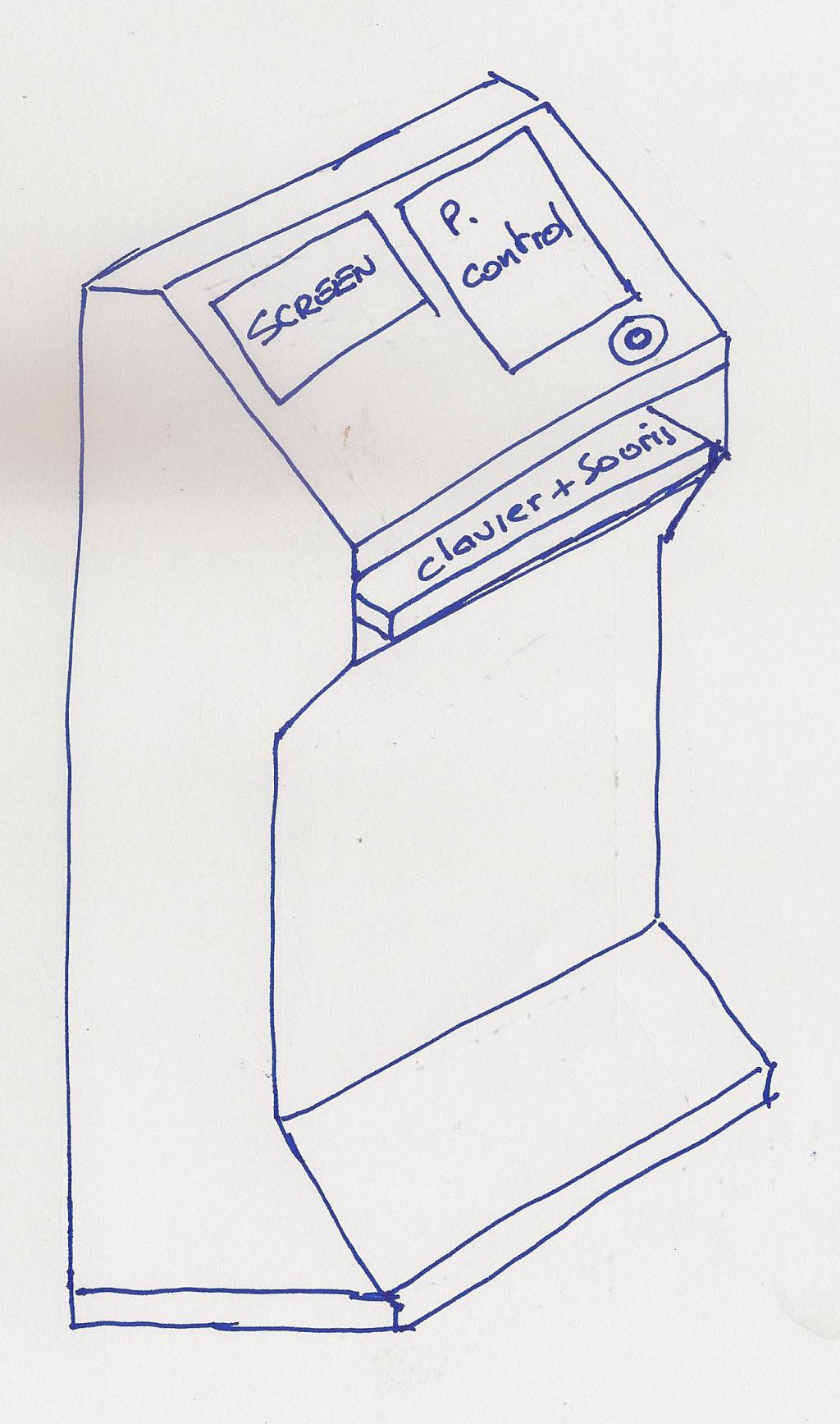

Sur la photo ci-dessous, la partie du haut est réservé à l’informatique,
celle du milieu aux drivers et carte de commande plus tous les petits
module que l’on peux rajouter par la suite et la partie du bas tout ceux qui est
haute tension « enfin si on peu dire 220V » afin de ne pas tout mélanger
pour mieux s’y retrouver par la suite.


L’accès se fera par l’arrière, et tous les câble partirons vers la machine.
Il sera aéré par 4 gros ventilateurs.


Bien sur le pupitre pourra être déplacé grâce aux roulettes.

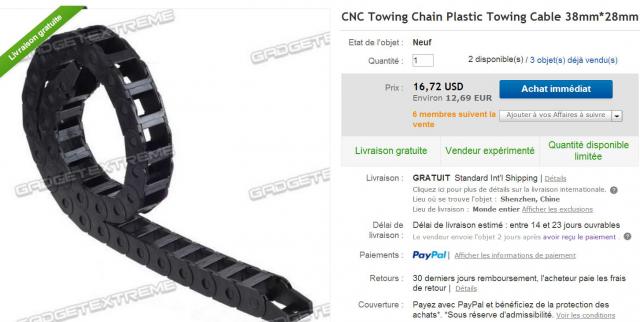

Ah oui tous les éléments seront mis sur rail et les câbles dans des rails spécial.

Voilà…


Bonne fin de soirée.
Cordialement
Yannick
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Les fautes de grammaire et d'orthographe contenu dans mes messages sont sous copyright,
vous pouvez les utiliser pour un usage personnelle mais vous ne devrez en aucun cas les
utiliser à des fins commercial sans une autorisation écrite de ma part.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 1 Sep - 21:21 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Bonsoir a toi.


Pas mal l'idée du pupitre.
Je vois "p control" cela va servir a quoi ?.
Car tout ce fait a partir du clavier du PC.


Le câble deux paire torsadée sont normalement 'faradisé' et mis a la masse,
Donc tu peut rassemble tout les câbles en sortie du chemin de câble, dans une gaine.
Mais prend un chemin de câble suffisamment large pour placer les câbles cote a cote,



Pour moins de contraire.



A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Yannick33140


Offline

Joined: 29 Aug 2014
Posts: 20
Localisation: Villenave d'Ornon
Locomotion: Mégane coupé
Loisirs: Bricolage
Date de naissance: 01/02/1960
Masculin

PostPosted: Tue 2 Sep - 05:54 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Bonjour et bonne journée à vous tous,

Sur le pupitre il y aura donc un écran de contrôle de 9“ et le P. contrôle sera le panneau de commande,
c’est vrais que l’on peu tout dirigé à partir du clavier de l’ordi mais d’avoir des boutons
avec les indications est plus visuel afin pour moi.
De plus j’ai déjà acheté une commande déporté qui sera branché sur la CNC en USB, ci-dessous la photo.

Pour le chemin de câble j’attends de voir une fois tout ce petit monde rassemblé la largeur que j’achèterais.

Dans le pupitre tous les câbles seront référencé par des numéros afin de mieux s’y retrouvé pour toute intervention futur.

également toutes les extrémités des câbles seront soudé sur des GX16-4, GX16-6 et peut être des  GX16-8.
Petite question : que me conseil tu comme câble faradisé pour les moteurs et où les as tu acheté ?

Comme pour la machine un plan du circuit sera réalisé.

Bon je mettrais prochainement plus de détail et photo de mon pupitre et de l’avancement de ma machine.

Voilà…


Cordialement
Yannick
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Les fautes de grammaire et d'orthographe contenu dans mes messages sont sous copyright,
vous pouvez les utiliser pour un usage personnelle mais vous ne devrez en aucun cas les
utiliser à des fins commercial sans une autorisation écrite de ma part.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 2 Sep - 09:10 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Salut Yannick.


Pas mal cette commande déportée, rien de plus que le clavier en fin de compte.
Et avec encore un fil a la patte, enfin c'est discutable.


Pour les connecteurs des câbles c'est ce que j'ai utilisé aussi sur 'LayKa-CNC'.

 GX16-4 par axe moteur et un  GX16-9 qui regroupe FDC, palpeur, broche.


Pour les câbles moteur, comme cela est très faible comme puissance,
j'utilise du câble de téléphonie 2 paires torsadée, masse et feuillard alu pour la cage de faradé.
Et tout cela dans des boites de connexion 'tète de ligne belgacom', mais qui est aussi chez 'Legrand'.


Bornier pour 6 câbles, 4 pour le moteur et 2 pour le capteur, le compte est bon et les masses sur la fixation au châssis.
Mais comme Marc fait une épissure au câble moteur et tout les câbles vers le boitier, c'est pas mal non plus.
Tout dépend des câbles utilisé, mais qui dit plus de câbles dit plus gros chemin de câble aussi, cela est un compromis.

Un des boîtiers de Marc a fait pour un CNC, en cour de montage,
Ou l'on vois bien un coté pour la partie AC et l'autre pour DC, et relais électronique pour broche et aspiration.


A++, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Yannick33140


Offline

Joined: 29 Aug 2014
Posts: 20
Localisation: Villenave d'Ornon
Locomotion: Mégane coupé
Loisirs: Bricolage
Date de naissance: 01/02/1960
Masculin

PostPosted: Sun 7 Sep - 07:17 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Bonjour,

J’espère que vous avez passé une bonne semaine, bon les plans de la CNC avance « toujours dans ma tête »,
alors pour pouvoir avancer je vais me faire provisoirement vite fait une petit CNC simple de découpe plasma afin de faire
mes découpes de tôles pour ne pas être à la merci de personne, car comme dis le proverbe « aide toi et le ciel t’aidera ».

Je vais voir sur ebay pour me commander un CUT 50 avec une torche verticale.

Voilà, je vous tiens au courant pour la suite des événements.

Bon weekend à vous tous.
Yannick
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Les fautes de grammaire et d'orthographe contenu dans mes messages sont sous copyright,
vous pouvez les utiliser pour un usage personnelle mais vous ne devrez en aucun cas les
utiliser à des fins commercial sans une autorisation écrite de ma part.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 7 Sep - 08:54 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Salut Yannick.


Bonne résolution.


Eh oui un CNC polyvalente, c'est bien difficile a réalisé, c'est vrais le même principe logiciel,
Mais pour ce qui est de la mécanique c'est autre chose comme technique de gestion.


Précision et rapidité sont deux chose très différente et qui n'est pas possible de rassemblé sur une seul machine.


Et bien voila une bonne résolution, réalisé une machine qui pourra usiné des partie d'une autre machine.


C'est bien comme cela que mes CNC on été faite, Merci a mon fils Marc pour avoir l'idée de sa première machine en bois.

Ce qui a permis de réalisé un autre plus petite mais plus robuste en acier et alu.

Pour en arrivé a cela, un CNC du type de "UneKa-CNC", et qui cette machine m'a permis de réalisé "LayKa-CNC".

Tout cela fait dans une cave avec très peut de place (15 M²)

Mais cela tu a été surement put le voir sur d'autres post sur ce forum.


Et en attende de t'on dessin du projet, Bonne fin de WE a toi, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Yannick33140


Offline

Joined: 29 Aug 2014
Posts: 20
Localisation: Villenave d'Ornon
Locomotion: Mégane coupé
Loisirs: Bricolage
Date de naissance: 01/02/1960
Masculin

PostPosted: Thu 11 Sep - 11:51 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Bonjour,
La Machine avance petit à petit car je n'ai toujours pas reçu quelques pièces qui me manque,
j'espère que d'ici samedi je pourrais vous montrez quelques photos de l'axe Z et X.
Je vous présenterais également mon pupitre en photo.
Bonne journée à vous tous...
Cordialement


Yannick
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Les fautes de grammaire et d'orthographe contenu dans mes messages sont sous copyright,
vous pouvez les utiliser pour un usage personnelle mais vous ne devrez en aucun cas les
utiliser à des fins commercial sans une autorisation écrite de ma part.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 11 Sep - 11:56 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Salut Yannick.


Et bien voila une bonne nouvelle,
Mais avec des photos au moins??


A bientot, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Yannick33140


Offline

Joined: 29 Aug 2014
Posts: 20
Localisation: Villenave d'Ornon
Locomotion: Mégane coupé
Loisirs: Bricolage
Date de naissance: 01/02/1960
Masculin

PostPosted: Mon 15 Sep - 06:54 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Bonjour à vous tous et bonne semaine,


J'ai une petite question, comment branche tu les FdC sur la carte je pense que le fil noir va à la carte, le brun +12v et le bleu -12v
fais un retour sur la carte, ensuite comment les brancher : en série ou en parallèle, peux tu me faire un petit plan de ton montage.

D'avance merci pour votre aide.

Ci-dessous photos








Yannick
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Les fautes de grammaire et d'orthographe contenu dans mes messages sont sous copyright,
vous pouvez les utiliser pour un usage personnelle mais vous ne devrez en aucun cas les
utiliser à des fins commercial sans une autorisation écrite de ma part.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 15 Sep - 08:54 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Salut Yannick.


Les fils noir sont soit individuellement sur une entrée de la carte de commande,
On peut en #, peut importe, car le logiciel est capable de connaitre l'axe sur lequel le FDC est incriminé.


Si tu a suffisamment d'entrée libre, comme sur cette carte, c'est plus simple un sur chaque entrée.





Cela est fonction de ta carte, toute les connexion de LPT sont utilisée.

Ici l'on vois bien les entrée / sortie du port LPT. 2-9 en sortie & 1 et 14-17 et entrée et les masse de 18 à 25.

C'est sur les entrées que ce place les capteurs et stop, mais sur certaine carte tout n'est pas utilisé.

met nous des photos du 'Matho's, pour mieux savoir et te donné les bonnes référence.



J’espère avoir pu d'aidé, cela est simple, le plus compliqué c'est la configuration dans le logiciel de gestion (Mach3), PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Yannick33140


Offline

Joined: 29 Aug 2014
Posts: 20
Localisation: Villenave d'Ornon
Locomotion: Mégane coupé
Loisirs: Bricolage
Date de naissance: 01/02/1960
Masculin

PostPosted: Mon 15 Sep - 09:36 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Re,


Ci dessous photo de la carte:

je vais effectuer les branchements suivants :

sur le X-LIM = OM-X
sur le Y-LIM = OM-Y
sur le Z-LIM = OM-Z

sur le A-LIM = PALPEUR
sur le E-STOP = FdC X Y Z et E-STOP

ceux que je ne comprends pas c’est comment faire la connexion
pour du fil NOIR et le Bleu sachant que le BRUN c’est le 12v+ et le BLEU le 12v-

ci-dessous le type de capteur que je vais utiliser





comment dois-je les brancher sur la carte et les relier entre eux ?


sinon si ça me gonfle trop je vais mettre c'est fins de course


car c'est plus simple, mais c'est dommage d'utiliser ces derniers
car j'ai déjà acheté les magnétiques.


Encore merci...
Yannick
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Les fautes de grammaire et d'orthographe contenu dans mes messages sont sous copyright,
vous pouvez les utiliser pour un usage personnelle mais vous ne devrez en aucun cas les
utiliser à des fins commercial sans une autorisation écrite de ma part.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 15 Sep - 19:29 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Salut Yannick.


Serais dommage c'est vrais, faut monter les capteurs, c'est pas compliquer.
Et plus simple a placé sur la machine.





Tout est la

X Limite masse (bleu) et le retour (Noir).
Y idem
Z idem
A idem
C'est 4 sortie n'a pas d’ordre (X Y Z A), car de tout façon c'est dans le logiciel de commande que cela est paramétré.
Et le Stop sur 'Energercy Stop', c'est évidant, mais qui n'est pas indispensable, car existe dans le logiciel.
Et tout les rouge au positif entre 5 v et 32 V si j'ai bonne souvenance.
Donc sur l'alimentation des moteur est entre 24 et 36 V, utilise cette tension pour les capteur magnétique,
pour soulager le 5 V de la carte, que est sur le port USB du PC qui est limitée a 300/500 mAh




Les deux broche du relais sont pour l'utilisation de la commande de relais électronique pour la broche et aspiration.
Comme sur cette photo, car le relais de la carte est faible (10 Ah) pour une broche de plus de 1000 W et l'aspiration aussi plus de 1000/1500 W.
Cela est faible pour ce petit relais, qui ne le supportera pas longtemps. ( 2500 W /220 V = plus de 12 Ah)






Car cela évite leinterférence du relais électro-magnétique de faire des perte de pas moteur.
Et surtout bien câblé séparément les capteurs et les moteur sur des câble séparé et faradisé.



mes quelques photos de ton montage de boitier.



A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Yannick33140


Offline

Joined: 29 Aug 2014
Posts: 20
Localisation: Villenave d'Ornon
Locomotion: Mégane coupé
Loisirs: Bricolage
Date de naissance: 01/02/1960
Masculin

PostPosted: Mon 15 Sep - 20:16 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Bonsoir et merci,


C'est bien ceux qu'il me semblé mais j'avais peur d'avoir un retour de tension 36v sur la carte de commande.


Je mettrais les photos d'ici quelques jours car je ne l'ai pas fini.


Pour l'instant je fais le schéma de tout le plan électrique du pupitre avec numérotation des câbles pour mieux
ci retrouver plus tard, comme je te l'ai dis "je suis un perfectionniste" et j'aime pas que les fils du pupitre traine à
droite et à gauche.


Pour le relais j'ai déjà les même que toi, dont un me servira pour la broche et un autre que j'actionnerais via le
pupitre pour allumer tout le circuit de l'installation de la cnc après que mach3 soit lancé.


Je vais acheter une carte 4  sorties relais pour contrôler l'aspiration, la lubrification et autre chose certainement.
Par contre je ne sais pas où je devrais la connecter sur ma carte de commande, peut être devrais-je m'acheter une carte
parallèle en supplément, je n'en sais trop rien, a vrai dire je n'ai pas trop rechercher pour l'instant sur le net.


Bonne fin de soirée à vous tous.


Cordialement
Yannick
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Les fautes de grammaire et d'orthographe contenu dans mes messages sont sous copyright,
vous pouvez les utiliser pour un usage personnelle mais vous ne devrez en aucun cas les
utiliser à des fins commercial sans une autorisation écrite de ma part.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 15 Sep - 20:28 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Bonsoir Yannick.


Oui tu peut placé une autre carte sur LPT2 (carte supplémentaire sur lez PC).


Ou utilisé une carte de commande sur USB, ou la tu a plus Entrée/Sortie, pour toute sorte de commander supplémentaire.
Mais beaucoup plus €€€€ a la clef,

   fait cela hier



A++, et bonne semaine a toi, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Yannick33140


Offline

Joined: 29 Aug 2014
Posts: 20
Localisation: Villenave d'Ornon
Locomotion: Mégane coupé
Loisirs: Bricolage
Date de naissance: 01/02/1960
Masculin

PostPosted: Mon 15 Sep - 20:40 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Super la vidéo et le boulot de ta machine, toutes mes félicitations, par contre c'est dommage d'utiliser de l'or pour ça (lol)


Bonne fin de soirée.


Cordialement.


Yannick
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Les fautes de grammaire et d'orthographe contenu dans mes messages sont sous copyright,
vous pouvez les utiliser pour un usage personnelle mais vous ne devrez en aucun cas les
utiliser à des fins commercial sans une autorisation écrite de ma part.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 15 Sep - 20:49 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Bonsoir.


De l'or dur, oui c'est vrais,c'est jeter les €€€€ par la fenêtre.


Plein d'autre sur la chaîne du forum.


A ++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Yannick33140


Offline

Joined: 29 Aug 2014
Posts: 20
Localisation: Villenave d'Ornon
Locomotion: Mégane coupé
Loisirs: Bricolage
Date de naissance: 01/02/1960
Masculin

PostPosted: Sat 4 Oct - 20:04 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Bonsoir à vous tous,


Juste pour vous donnez quelques nouvelles, je suis actuellement sur un lit d'hôpital suite à mes problèmes de santé.
J'espère que je m'en sortirais pour pouvoir reprendre la suite de la construction de ma machine.
Voilà...
Vivez la vie à pleine dents avant que la vie vous prenne.
Cordialement.


Yannick
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Les fautes de grammaire et d'orthographe contenu dans mes messages sont sous copyright,
vous pouvez les utiliser pour un usage personnelle mais vous ne devrez en aucun cas les
utiliser à des fins commercial sans une autorisation écrite de ma part.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 4 Oct - 20:16 (2014)    Post subject: Etude d'un CNC 1200x600x300 Mm. Reply with quote

Bon WE a toi Yannick.


Pas grave j’espère pour toi.


Bon rétablissement, et revient nous vite pour ce projet de CNC.


A bientot, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Contenu Sponsorisé






PostPosted: Today at 21:05 (2019)    Post subject: Etude d'un CNC 1200x600x300 Mm.

Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres. All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
