Bonjours a tous.

Voila un petit montage qui est fait pour un membre d'un autre forum.
Ou je participe en temps que "Membre", comme sur plein d'autres sous le pseudo "PapyKy".


A partir de bois simple, mais qui pourrais être d'essence noble, mais plus chère.

Pour démarré ce "TuTo", je ne posterais que les photos et une vidéo, puis éditerais pour les explications.

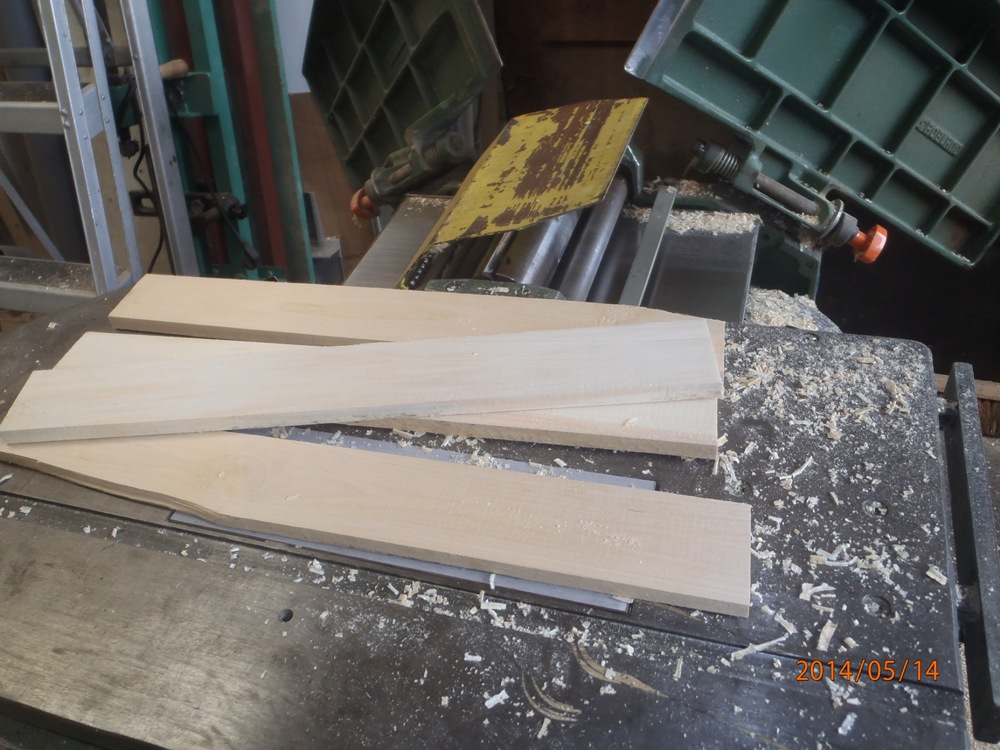

Bois de récupération, qui sera raboté, quatre face au plus prés de dimension voulue.

Le débit peut être fait au dimension du travail a effectué.

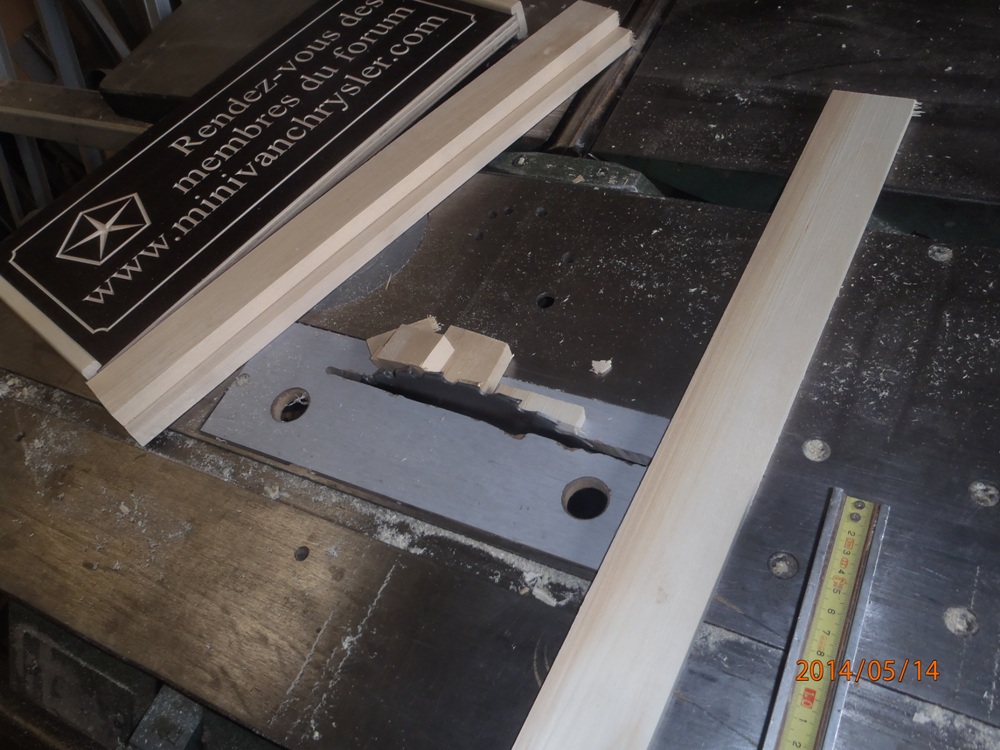

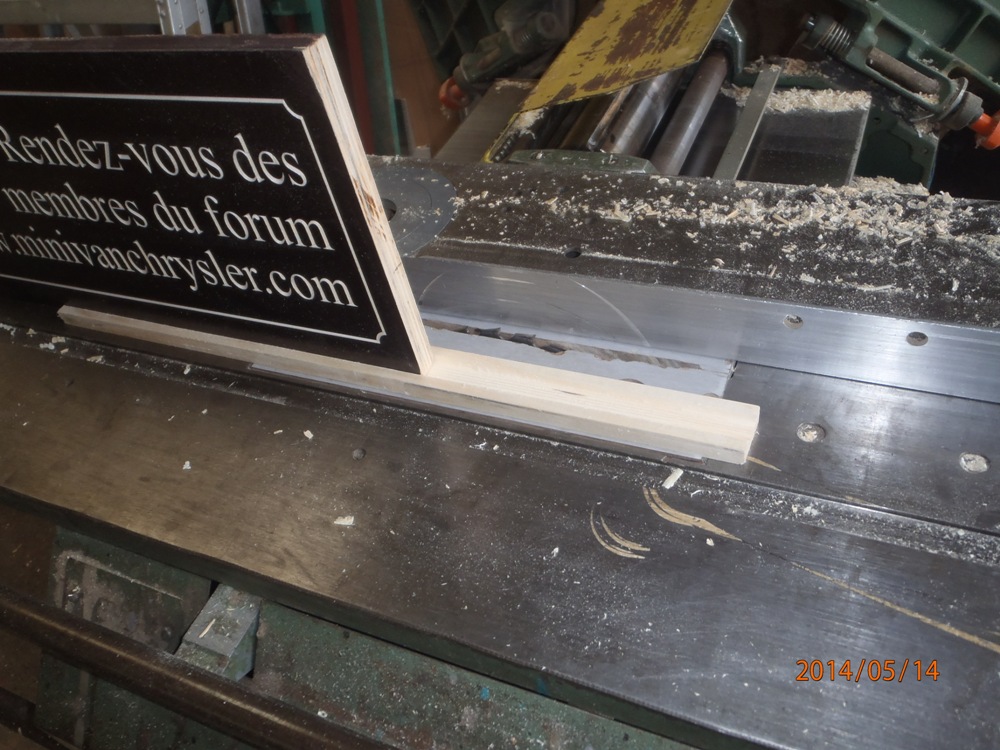

Rainurage a la scie d'un des morceaux pour les cotés du présentoir.

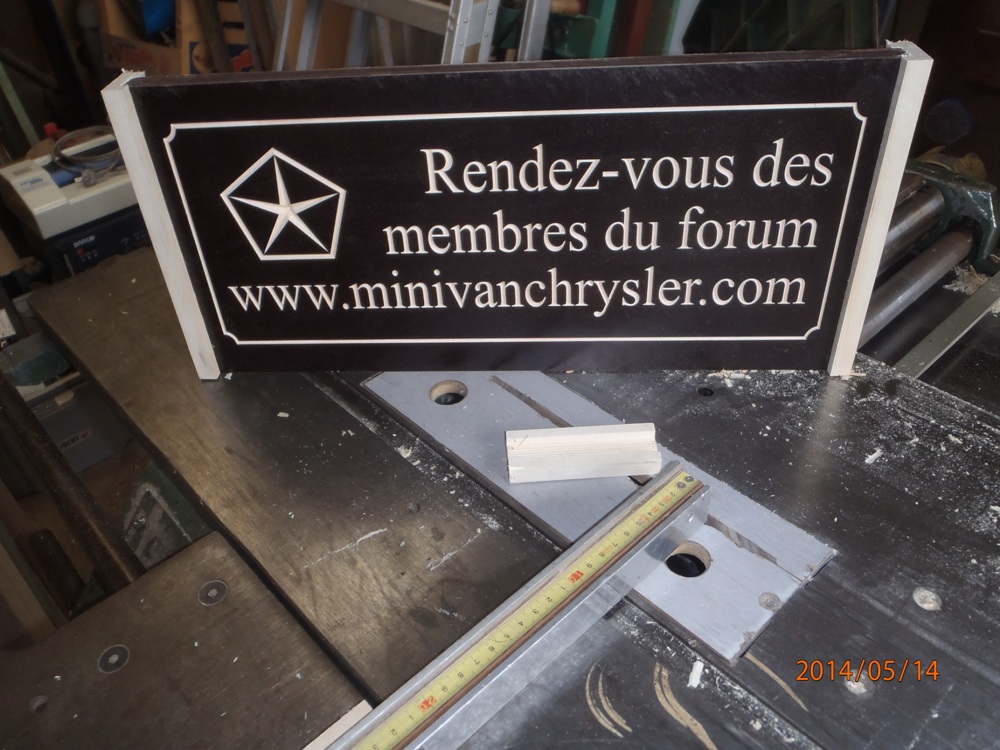

Et coupé a la même hauteur que le plateau qui a été gravé par "UneKa-CNC" peut de temps auparavant et ou d'autre usinage sont visible.

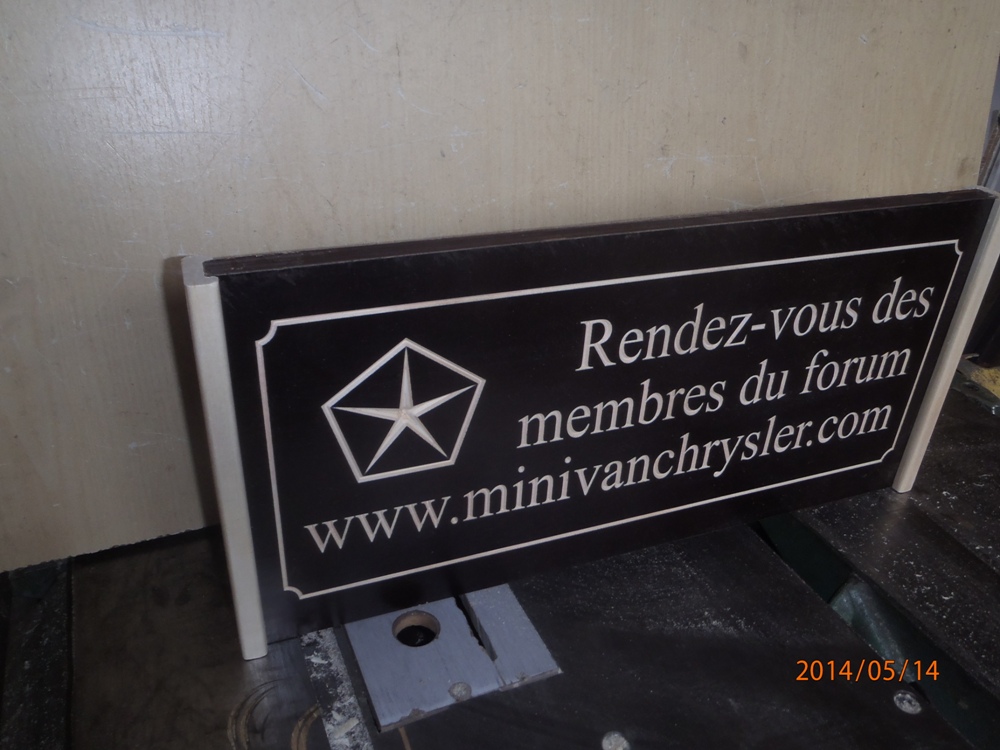

Les deux cotés sont emboîté.

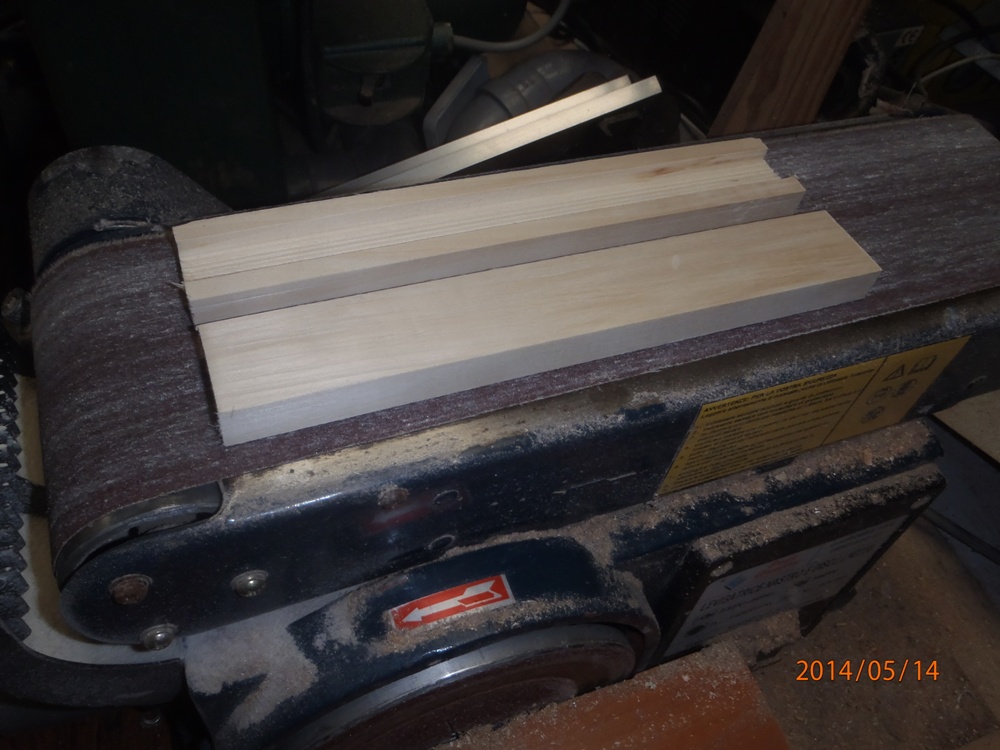

Tout les morceaux sont sablé sur ponceuse a bande.

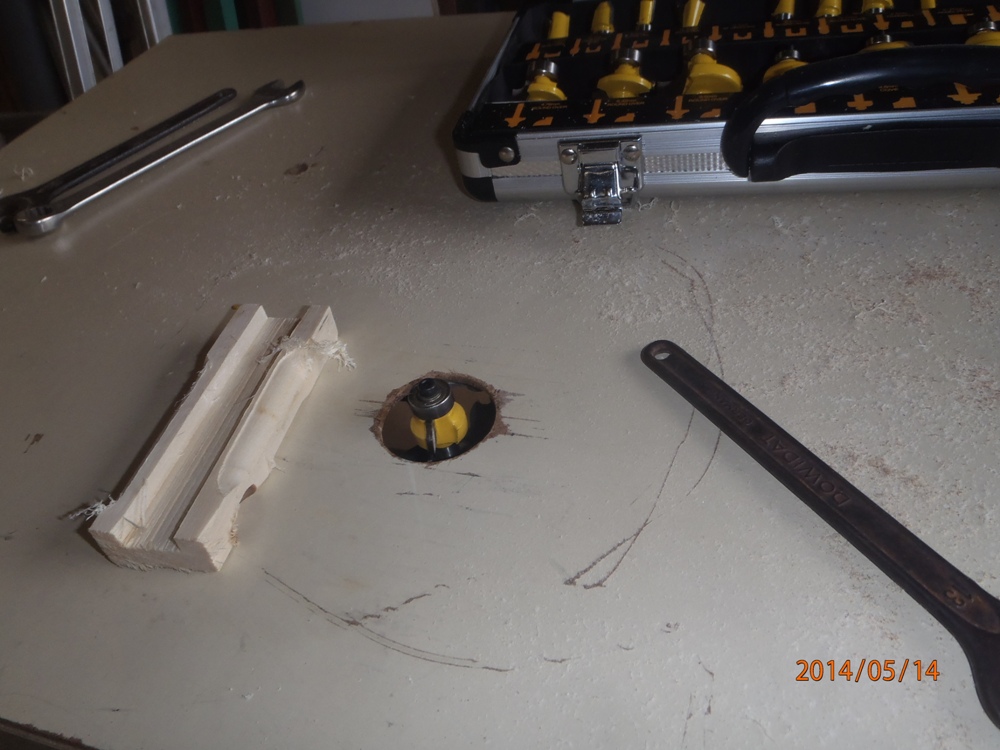

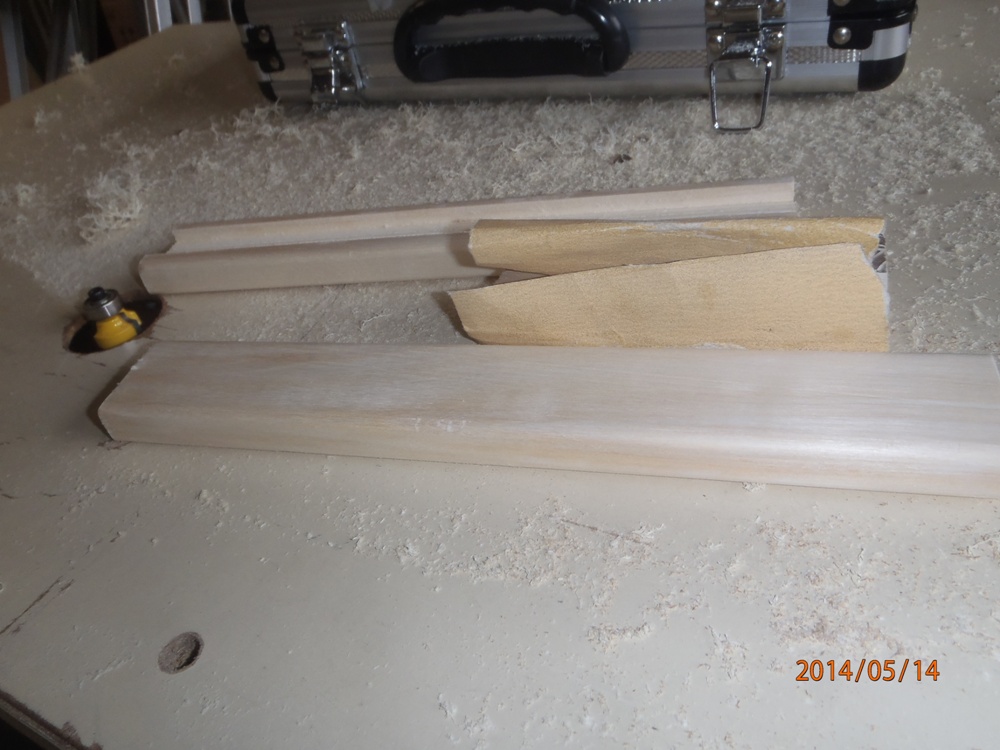

Montage d'un fraise 1/4 de rond est montée sur défonceuse sous table simple pour faire un arrondi de 4 Mm.

Un poncage au fin papier de verre, et a la main est fait pour en retiré les aspérité, lors de la coupe.

Cela donne déjà un plus belle aspect au panneau gravé.

Sans commentaire, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 15 May - 21:05 (2014); edited 7 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 14 May - 13:29 (2014)    Post subject: Usinage d'une plaquette de présentation. Reply with quote

La suite.

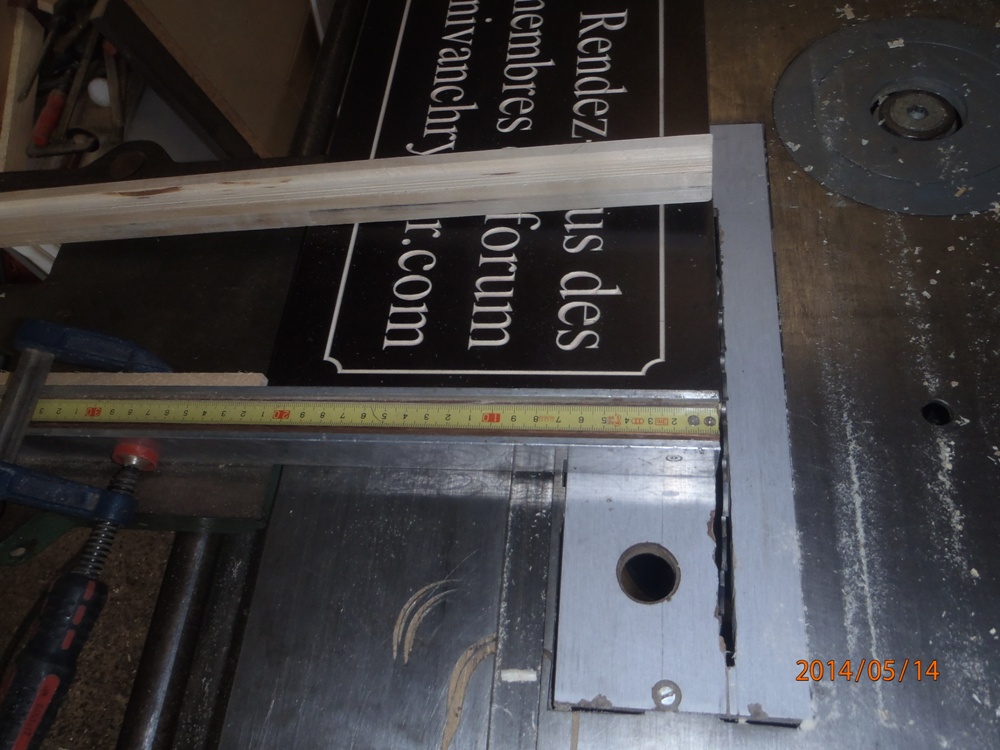

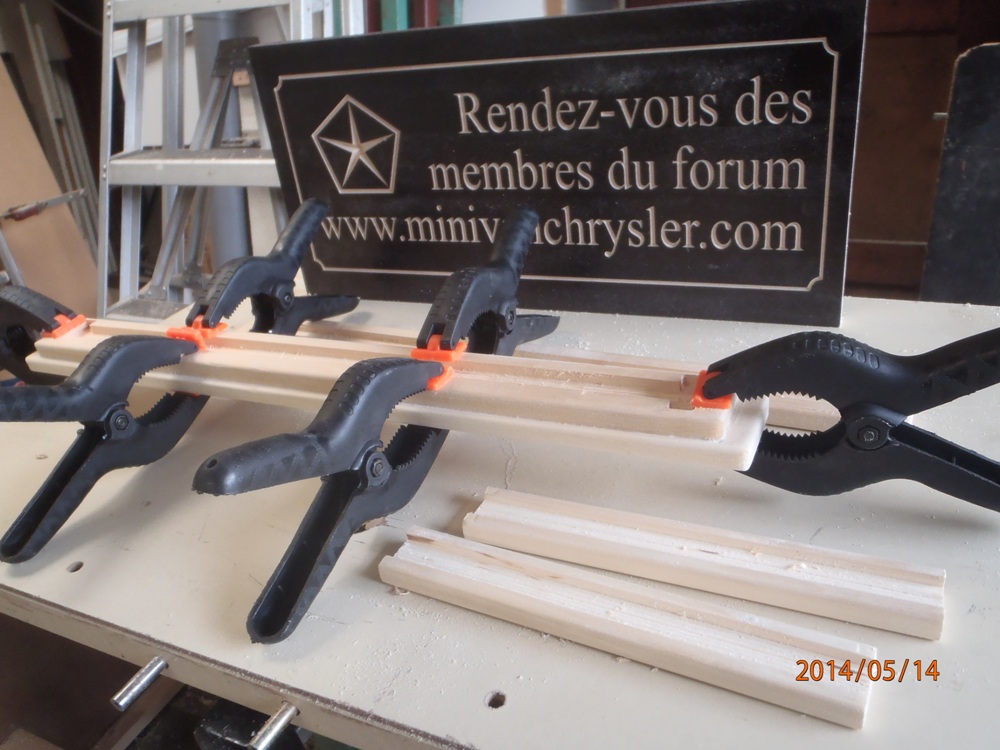

Coupe a la bonne longueurs des bois, le bas sera fait de deux en-boité et collé.

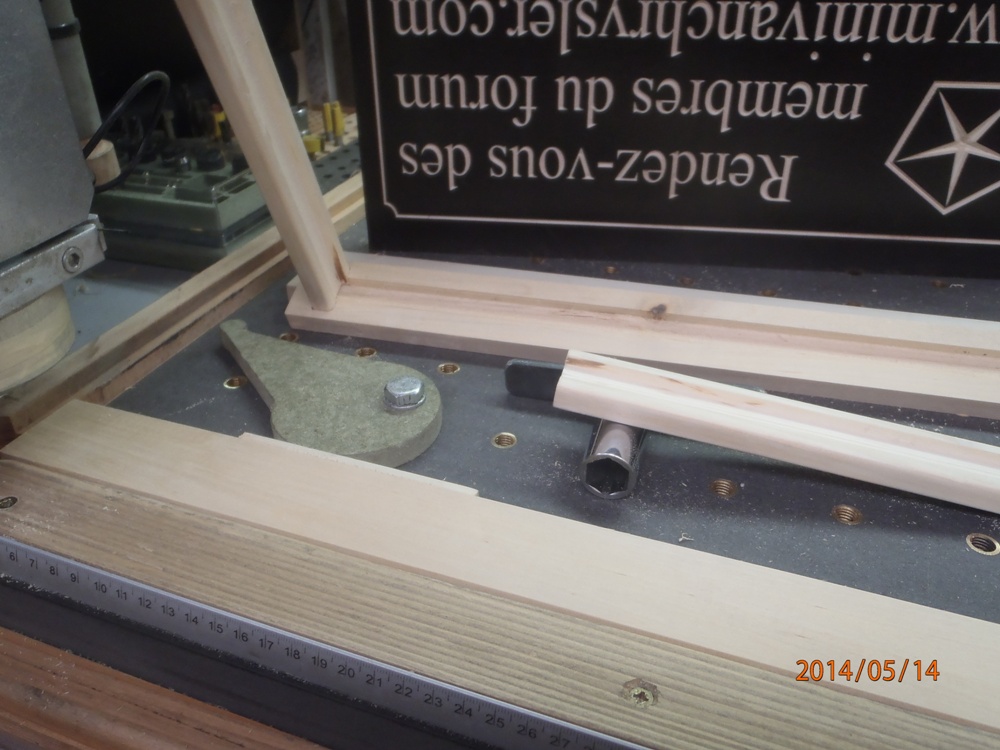

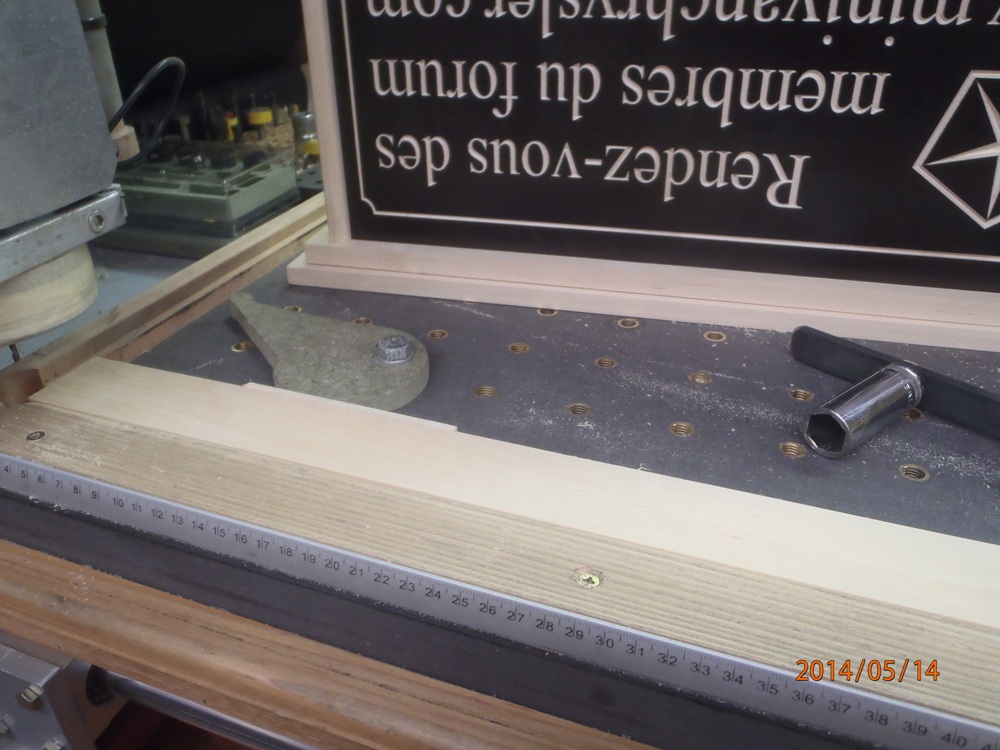

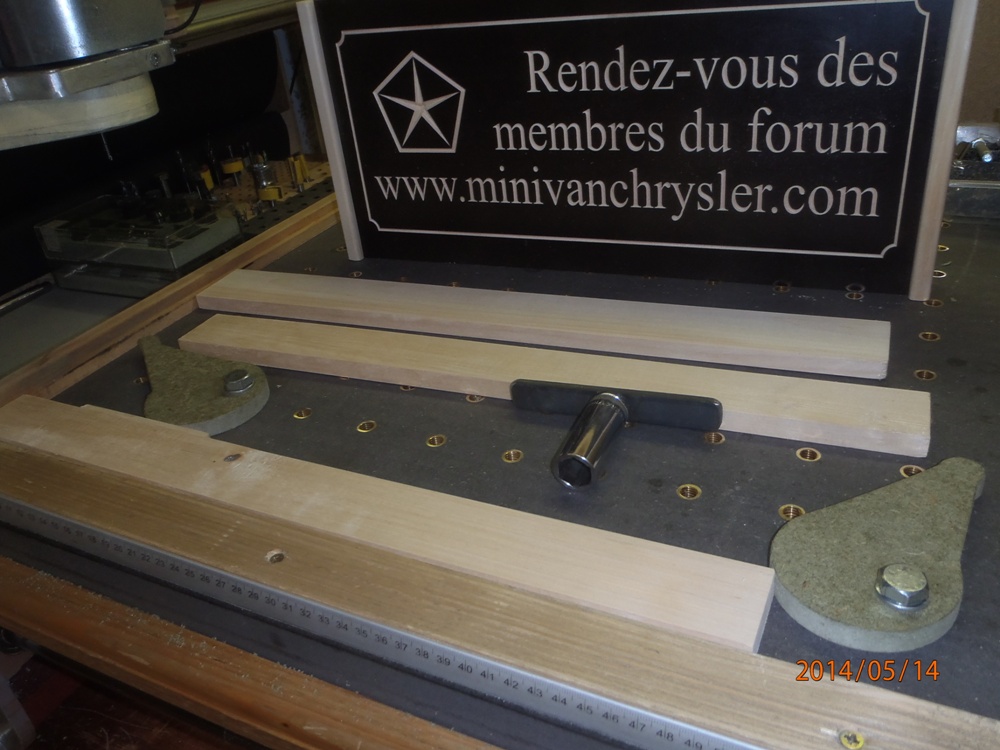

Placement sur "UneKa-CNC" calé par des cames serrée sur les inserts placé dans la table tout les 50 Mm.

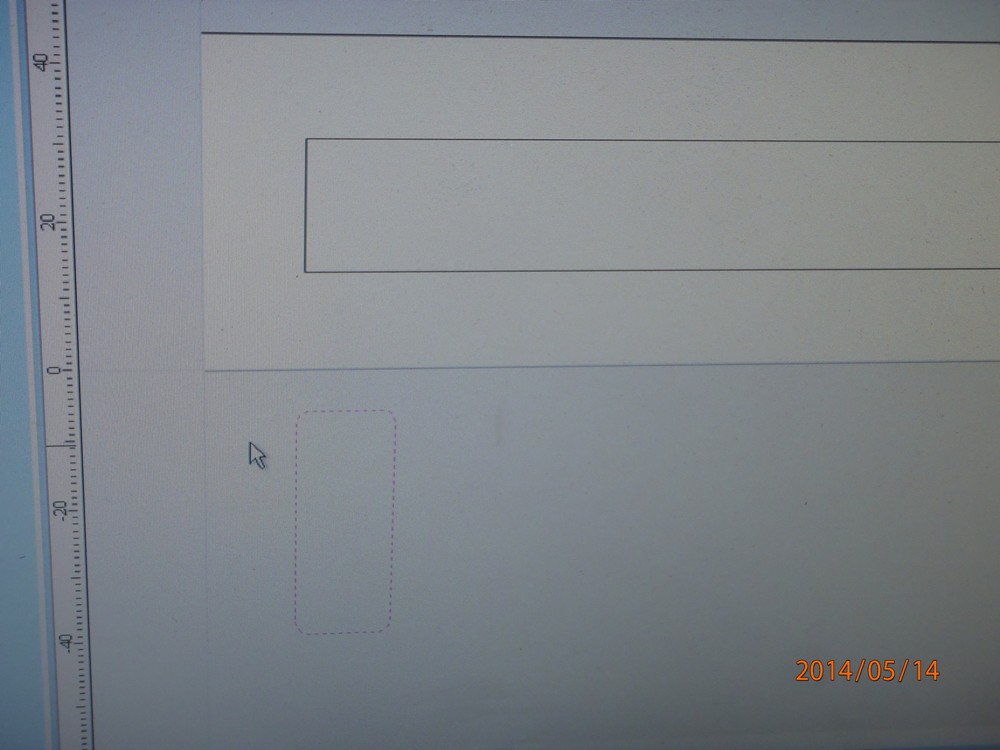

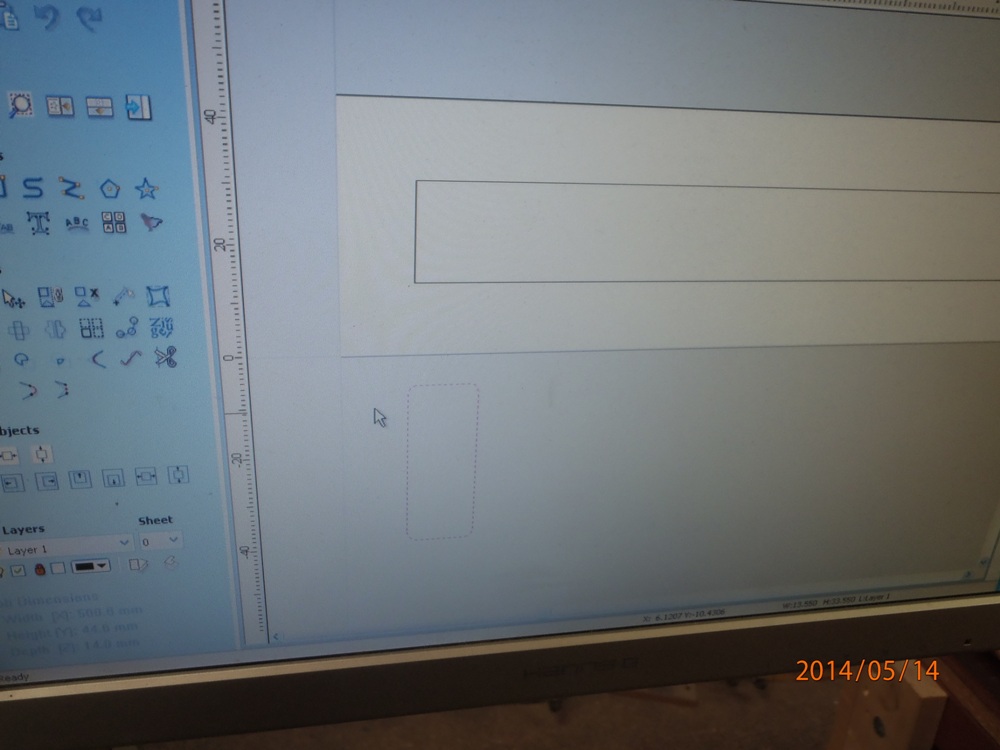

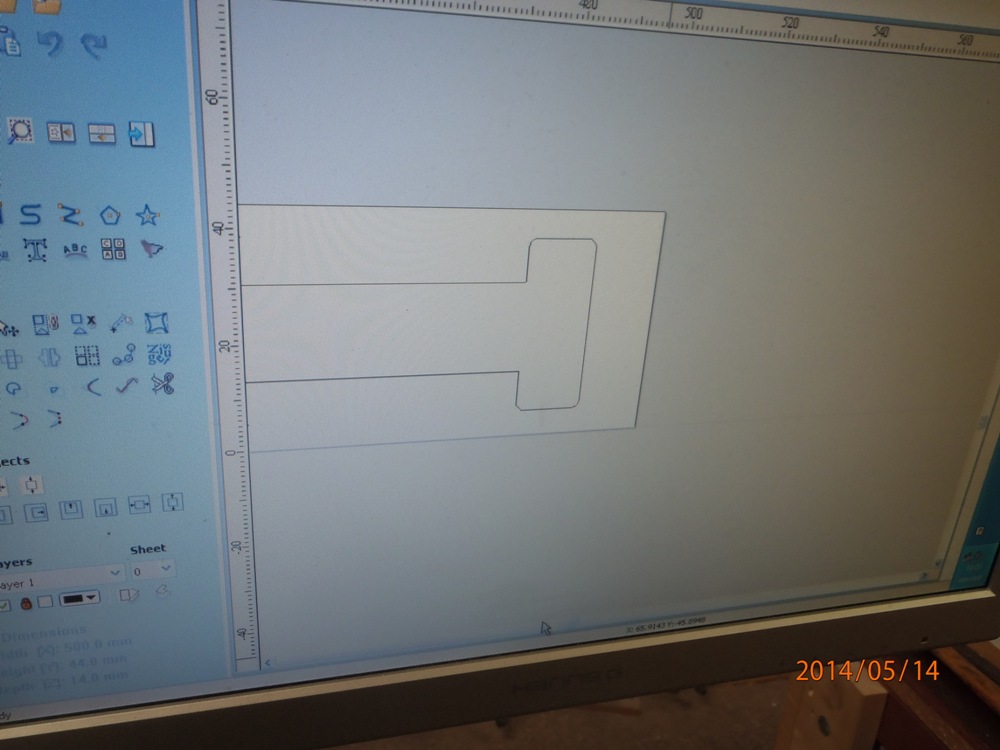

Dessin-age de l'usinage a réalisé, trois rectangle, donc les deux extérieur on des angles arrondi suivant l'arrondi crée par la fraise.

Et placé en superposition sur le grand et l'on a fusionné l'ensemble, pour former qu'une seul entité.

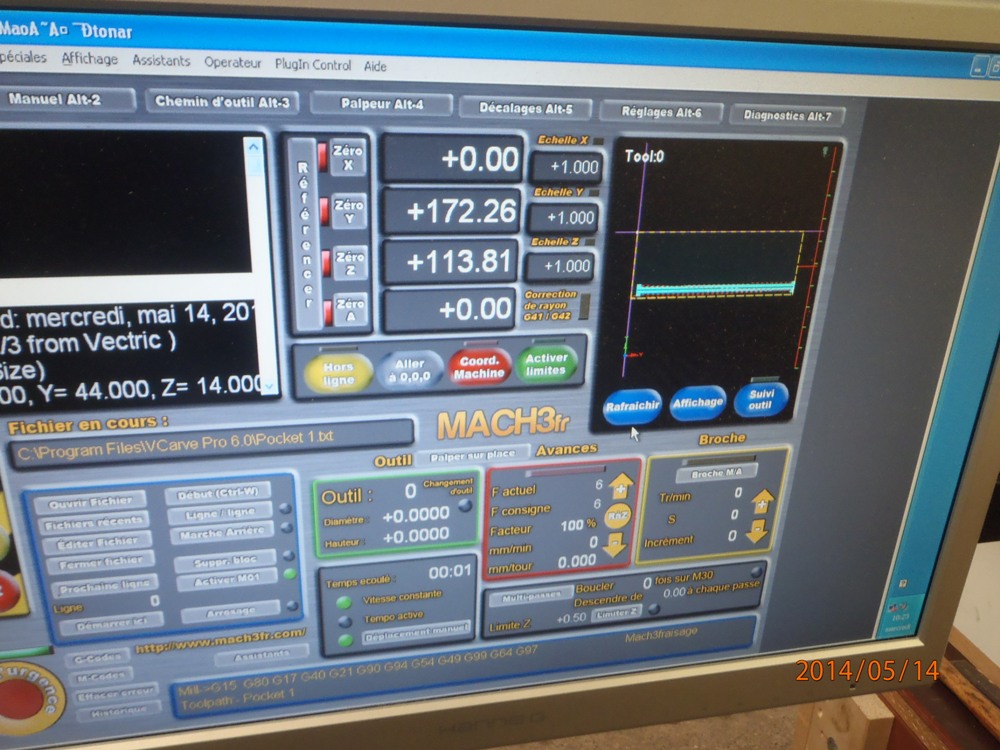

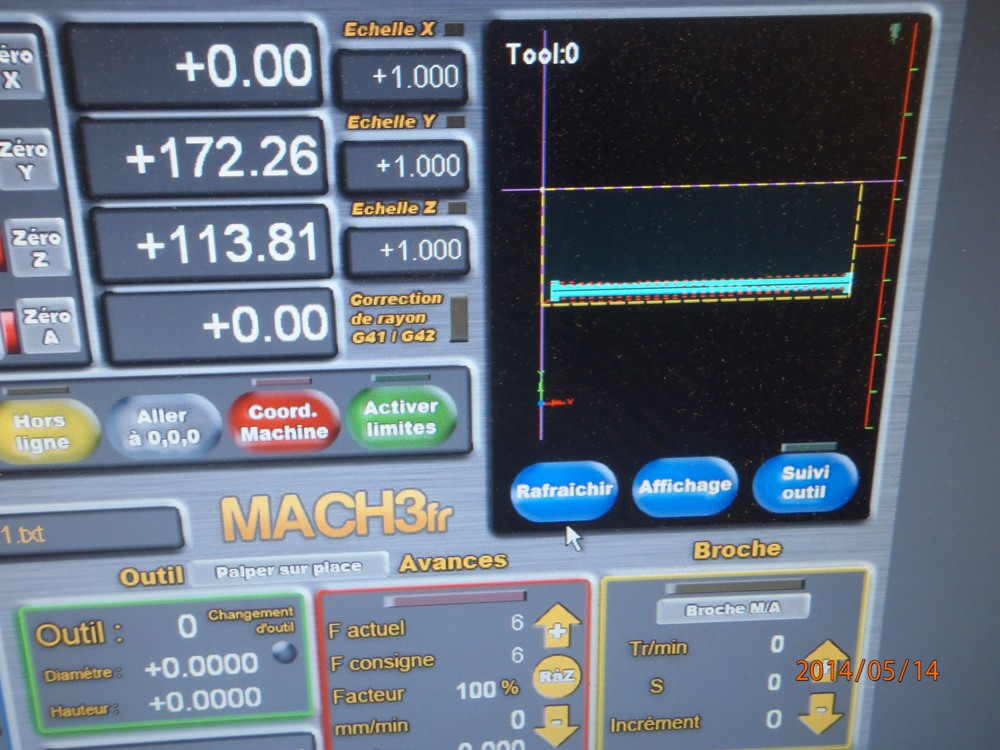

Déterminé la profondeur d'usinage et quel outils utilisé, le parcours d'outils est crée dans le logiciel du CNC.

Le GCode est une suite d'information, de commande des moteurs Pas à Pas de la machine.

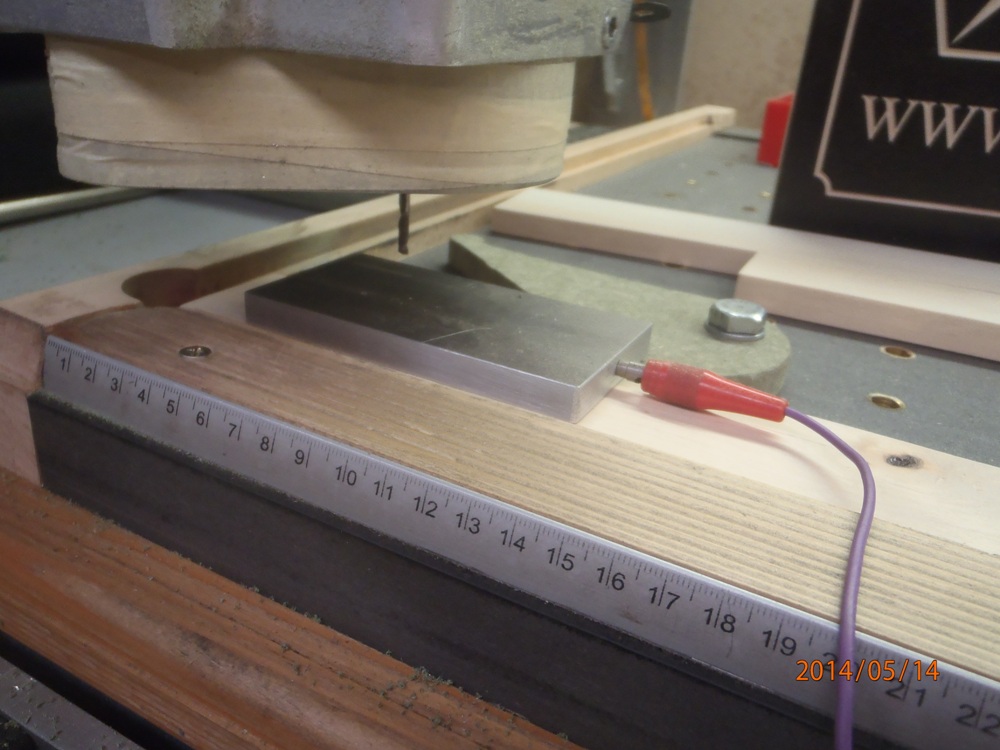

Reste a connaitre la hauteur du brute sur la table, par un pal-page de l'outils monté, par un cale qui est mise a la masse de la broche.

Et voila tout est prêt pour lancé l'usinage, deux fois et reprise d'un autre dessin pour le socle.

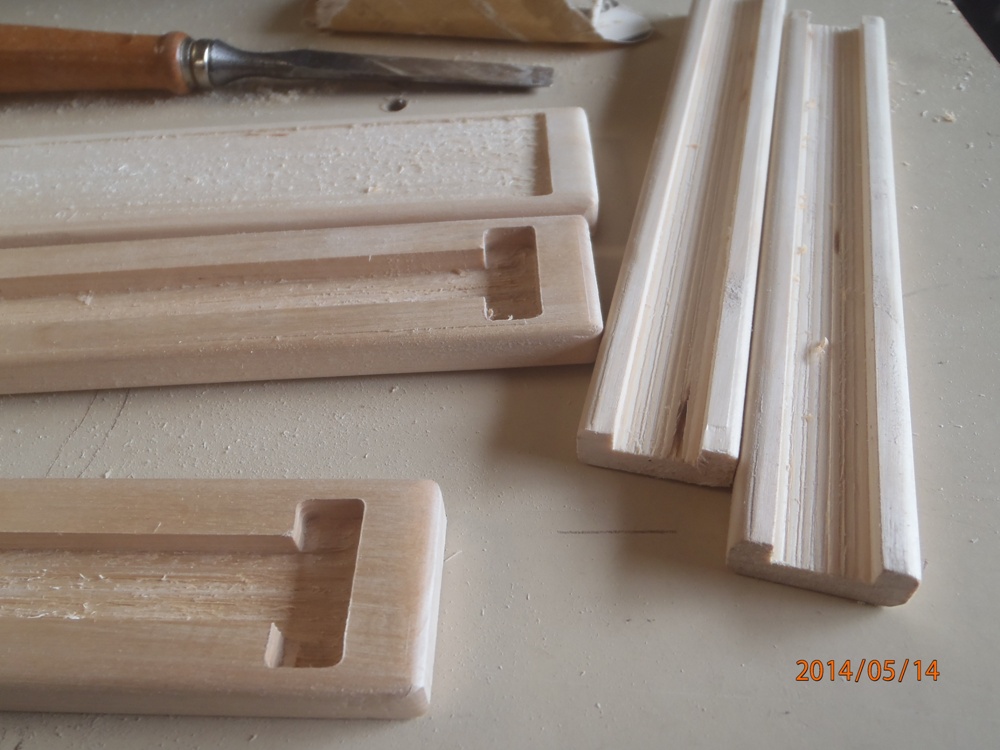

Vérification de l’emboîtement, reprise du deuxième bois.

Une petite vidéo au passage pour dire que le bois est très filandreux, et trois passe de 2.5 Mm sont utile pour l'usinage.

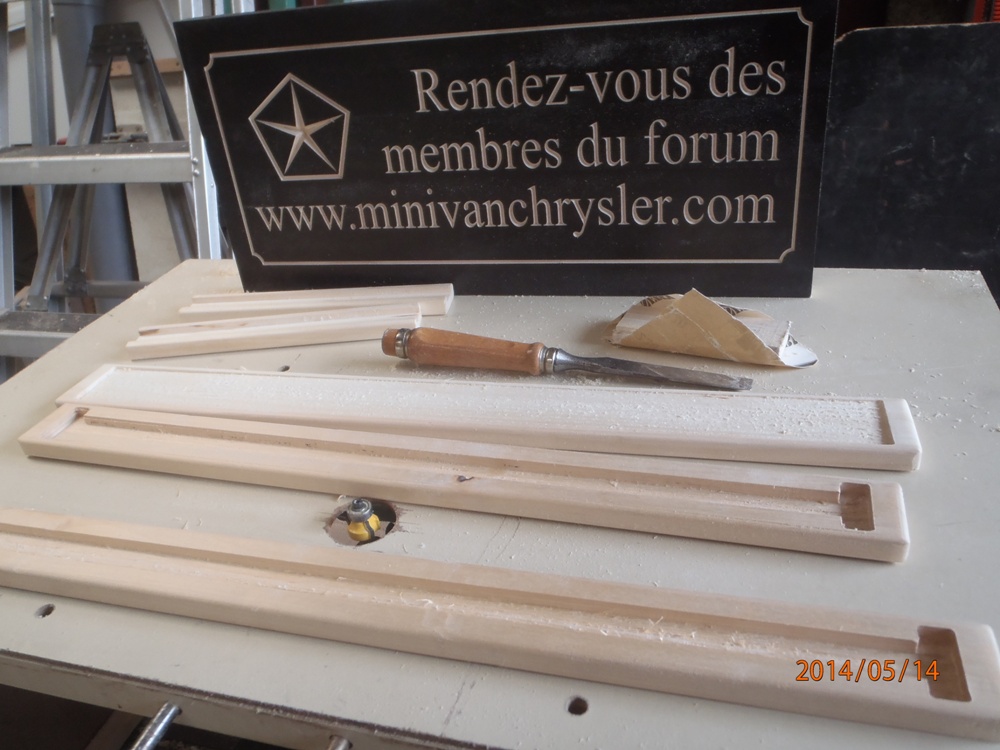

Repassage par la toupie sous table pour terminé les arrondis les bois, et passage au papier de verre fin a la main.

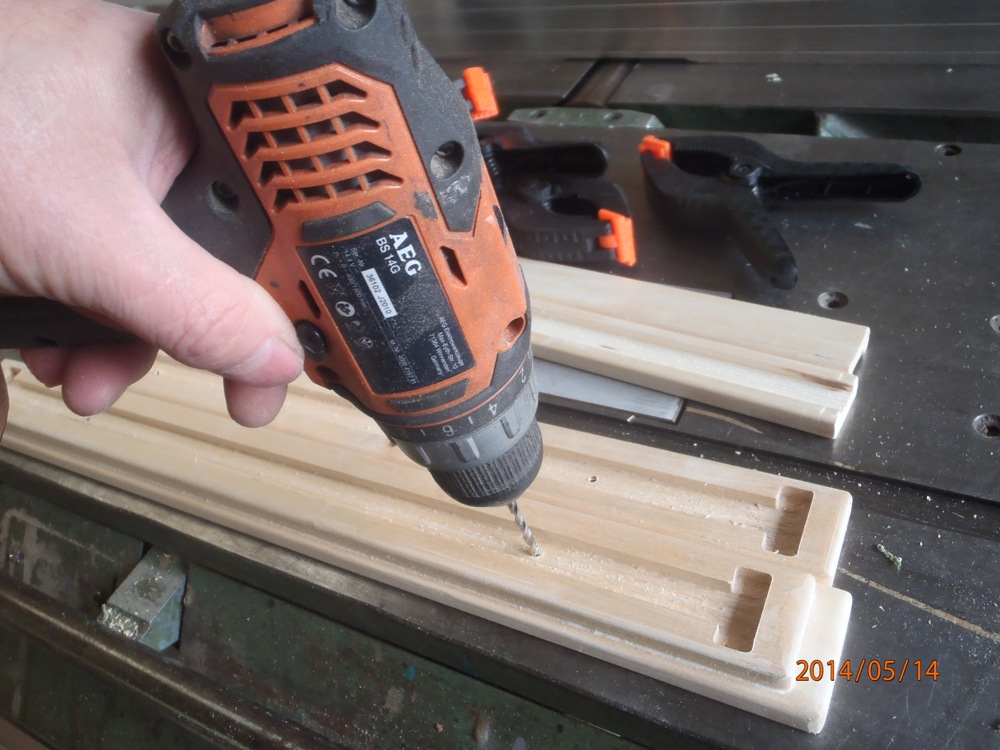

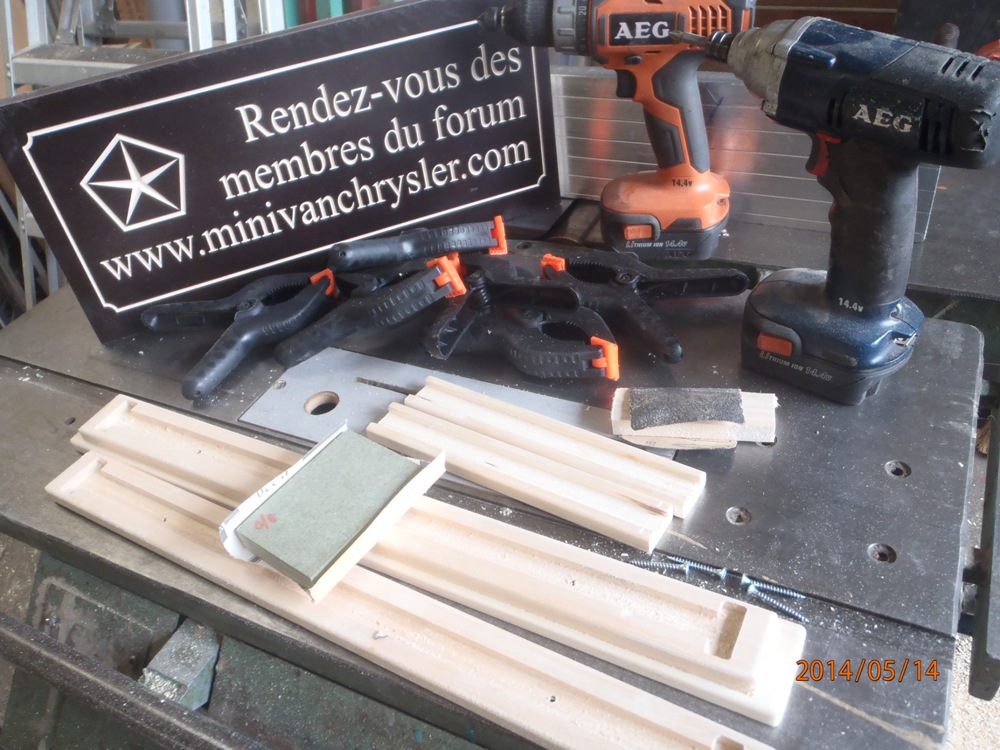

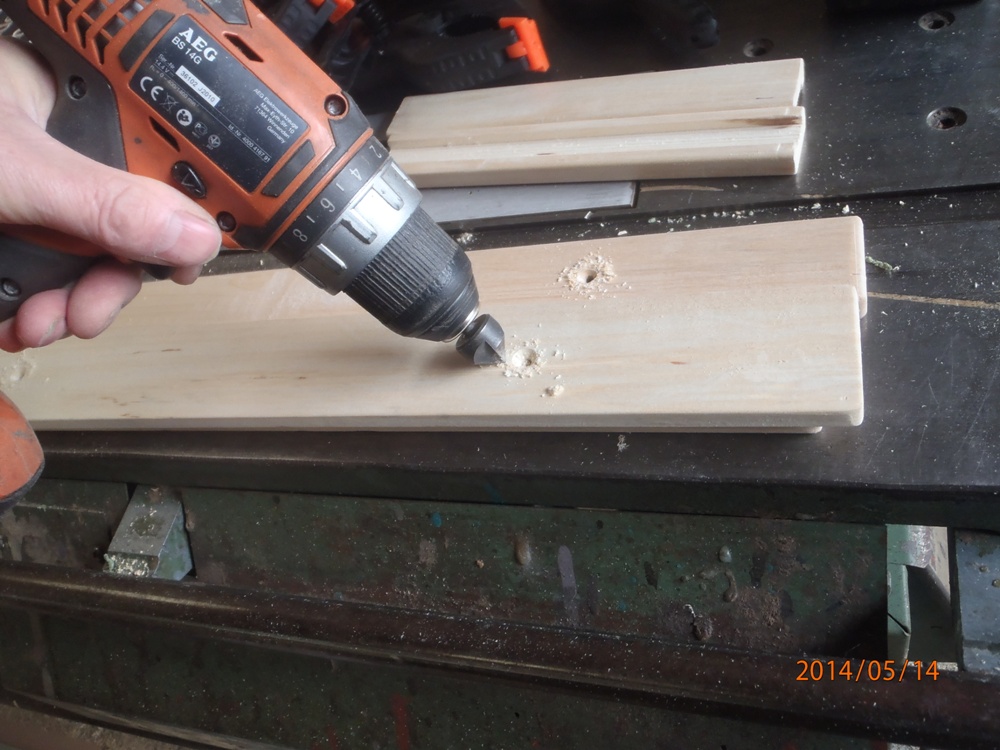

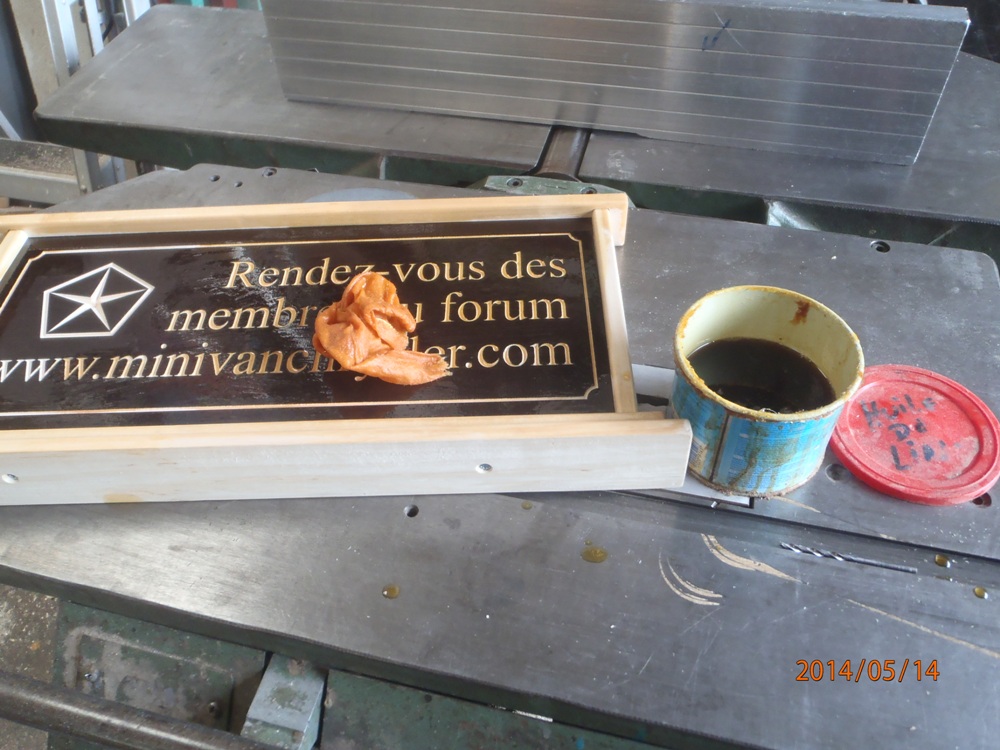

Et nous voila prêt pour l'assemble final, après avoir fait la barbe au bois, manuellement bien sur.

Simple, vous trouvé non ?? et bien NON c'est pas simple quand l'on ne sais pas.

Sans commentaire, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 15 May - 01:29 (2014); edited 8 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 14 May - 13:34 (2014)    Post subject: Usinage d'une plaquette de présentation. Reply with quote

La fin du montage.























Et bien voila le placement des photos est en place reste a y mettre les explication, PapyKy.





- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
André


Offline

Joined: 14 May 2014
Posts: 4
Localisation: Liège
Locomotion: voiture
Loisirs: bois
Date de naissance: 06/02/1948
Masculin

PostPosted: Thu 12 Jun - 19:01 (2014)    Post subject: Usinage d'une plaquette de présentation. Reply with quote

on sais ou demander pour faire un petit panneau gravé Embarassed
