Bonjour ou bonsoir a tous.

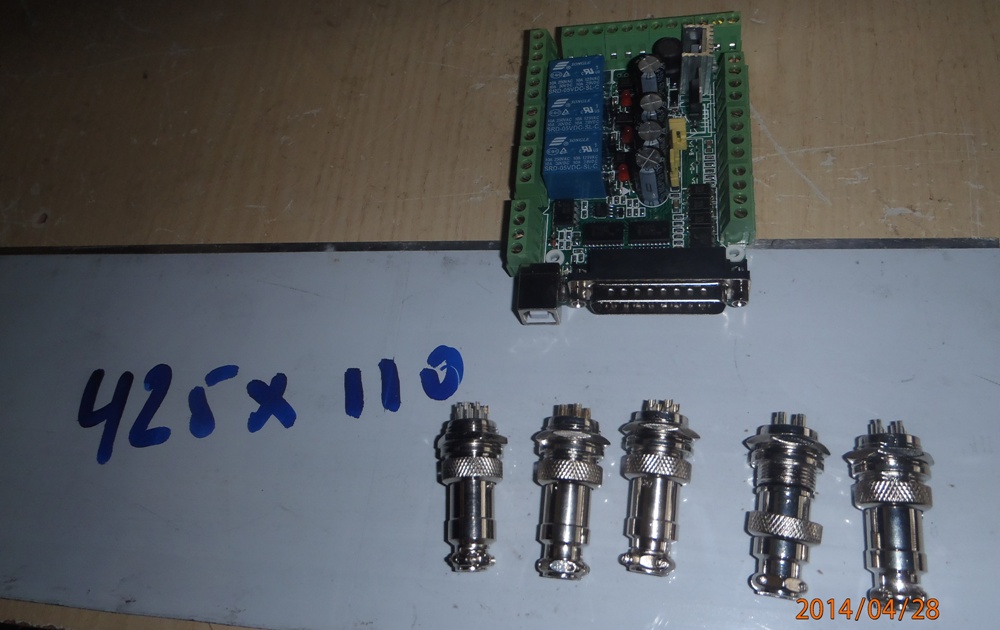

Voila, je remonte un boitier pour une CNC.

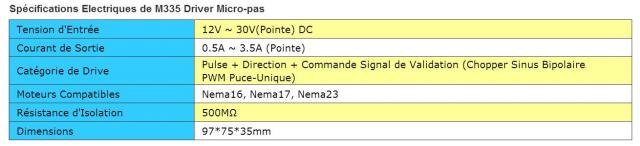

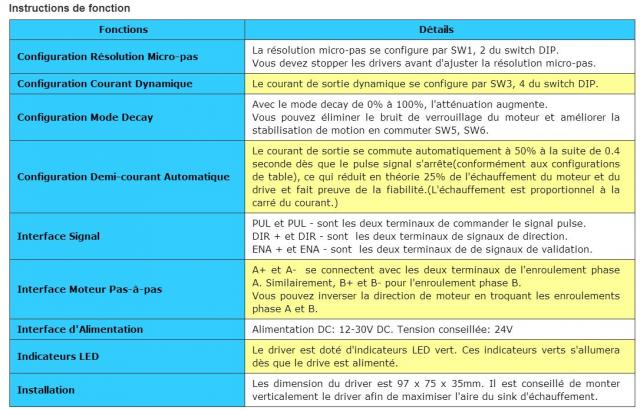

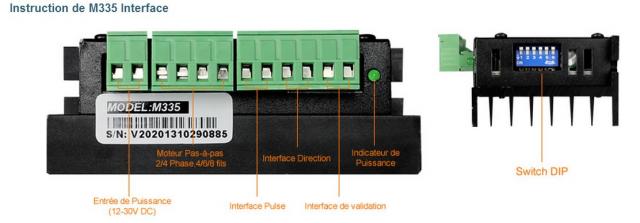

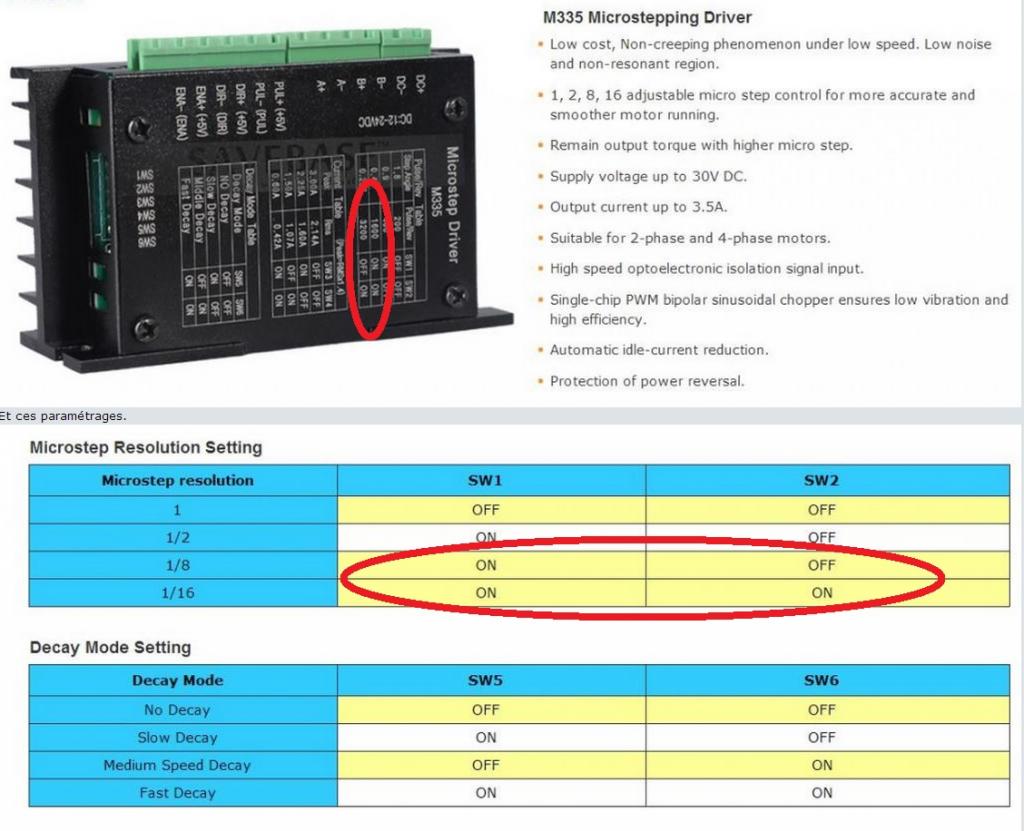

Celui-ci peut alimenté un CNC 4 axes, ou 4 moteur Pas à Pas de Max 3.5 Ah.

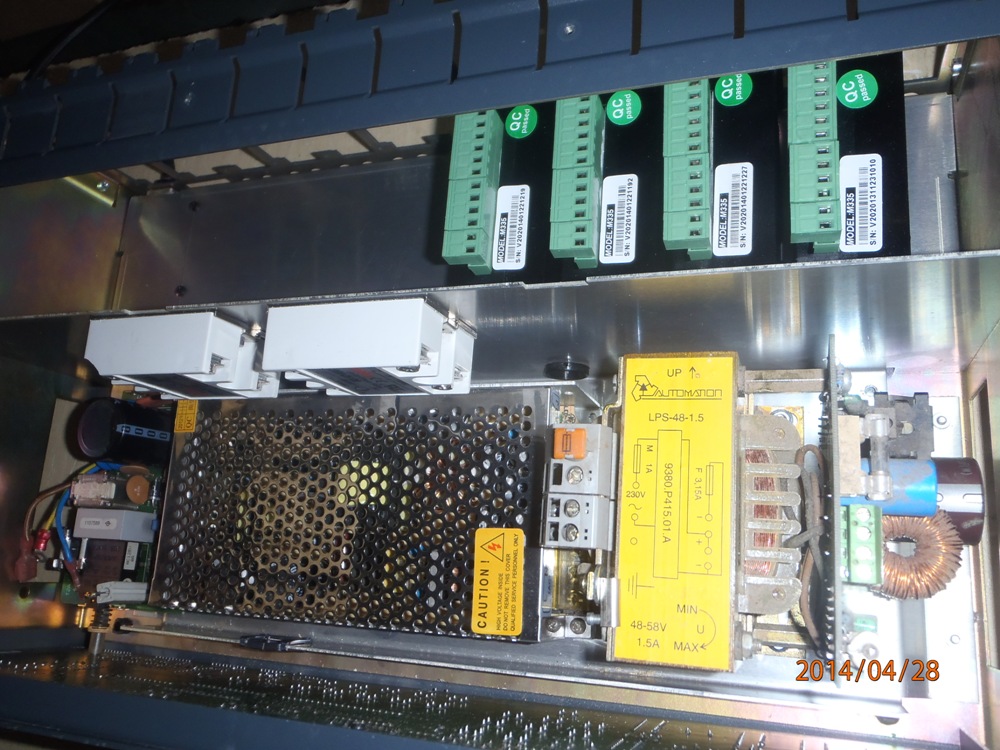

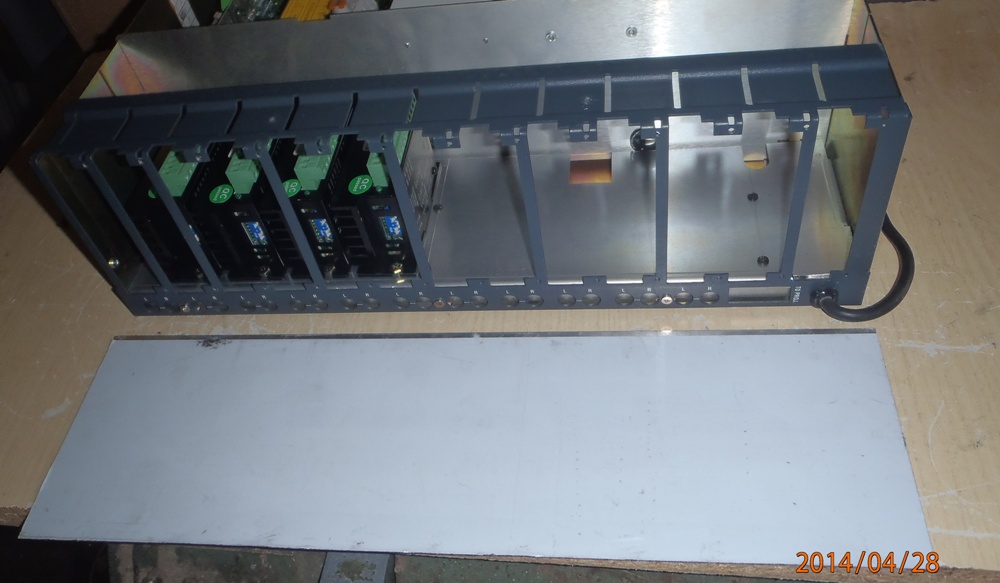

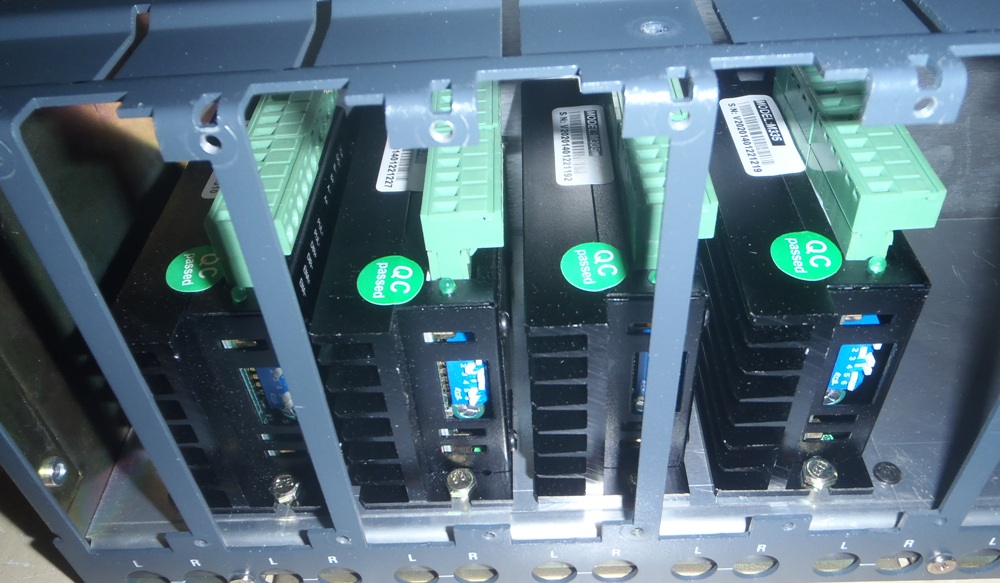

Donc voila la disposition des éléments, dans un "Rack" d'une vieille sono.



Après avoir viré tout l'intérieur, sauf une petite partie de la carte d'alimentation pour conservé l’interrupteur 220 V.

Faut refaire un tôle pour l’arrière du boitier, car beaucoup de sortie sur des petites cartes, qui équipais cette face.

De toute façon faut refaire pas mal de trous pour les câbles, moteur, carte de commande et fin de course.



Reste a faire le dessin de cette face arrière et la découpé sur "UneKa-CNC", mais ...... c'est "LayKa-CNC" qui va en profité.




A++, pour la suite, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 29 Feb - 14:27 (2016); edited 9 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 28 Apr - 23:21 (2014)    Post subject: Montage d'un boitier puissance pour CNC. Reply with quote

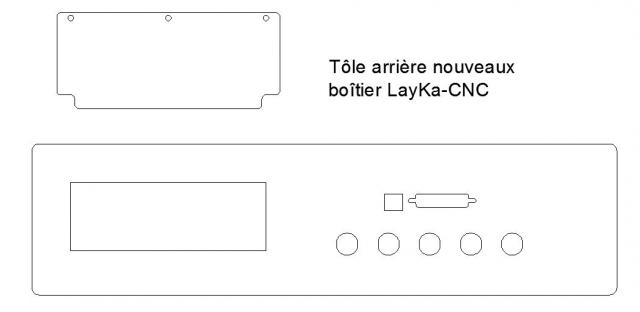

Tôle arrière boitier.





Sera découpée par "UneKa-CNC", A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 29 Apr - 12:38 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 29 Apr - 12:20 (2014)    Post subject: Montage d'un boitier puissance pour CNC. Reply with quote

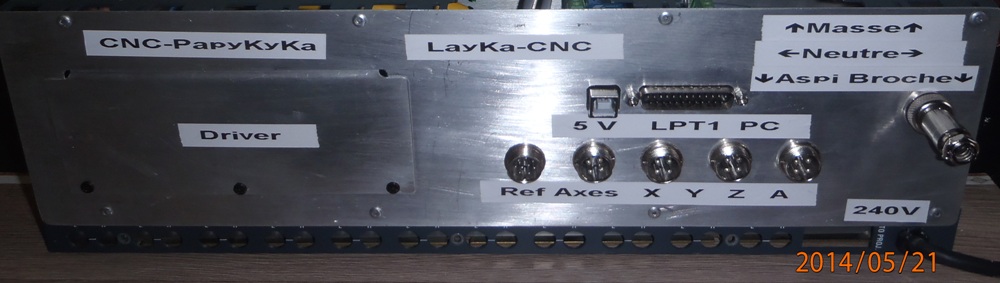

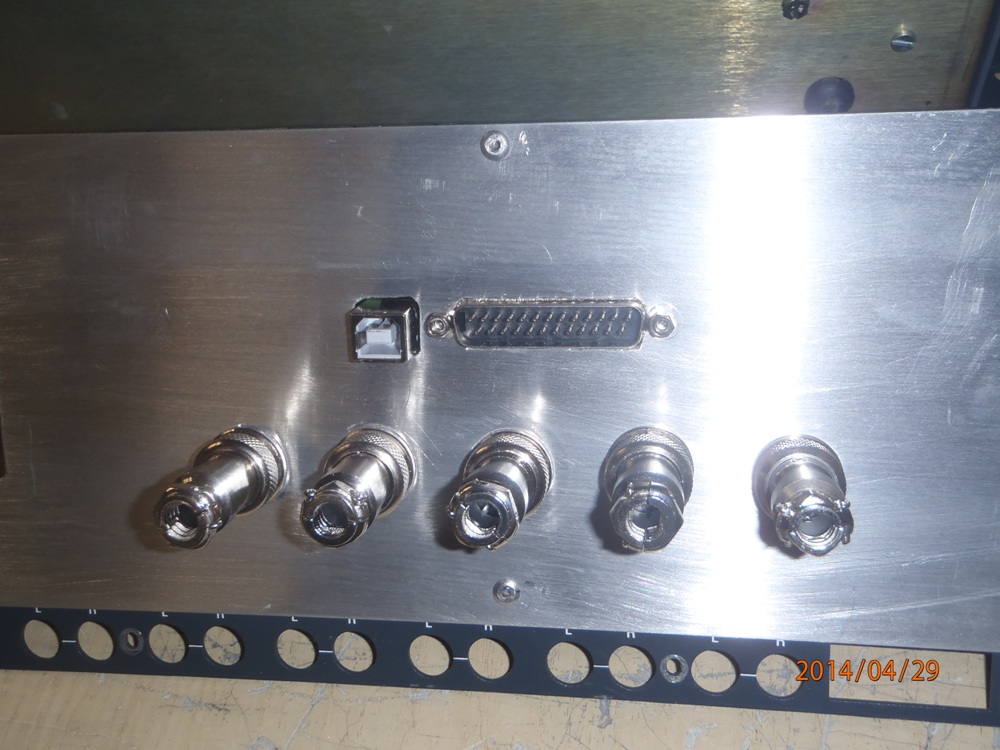

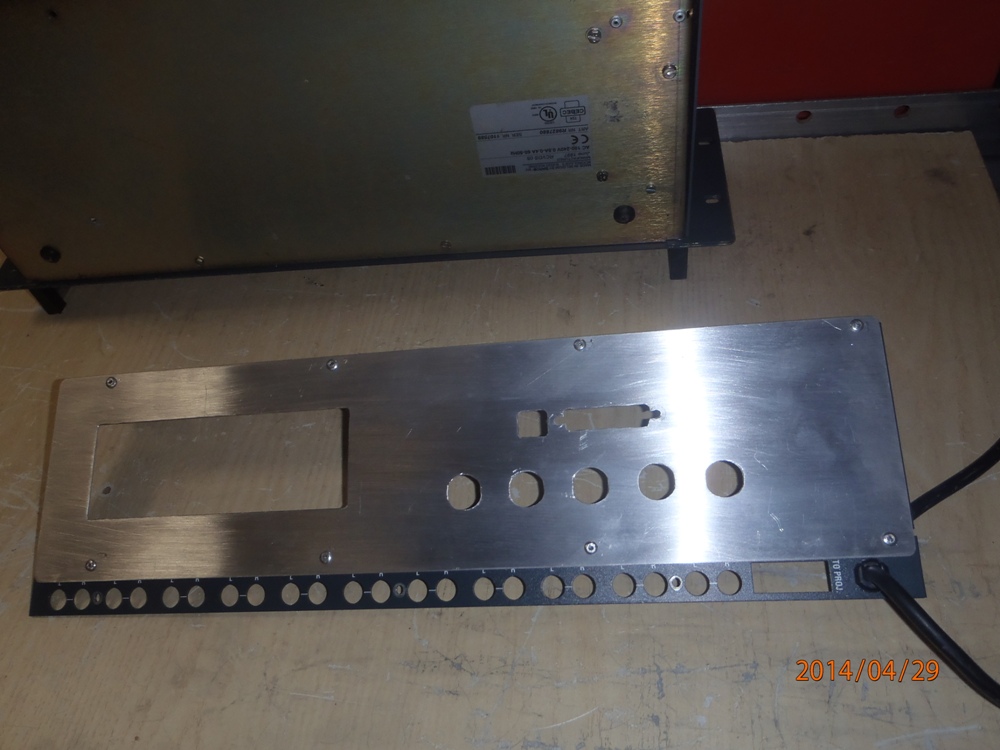

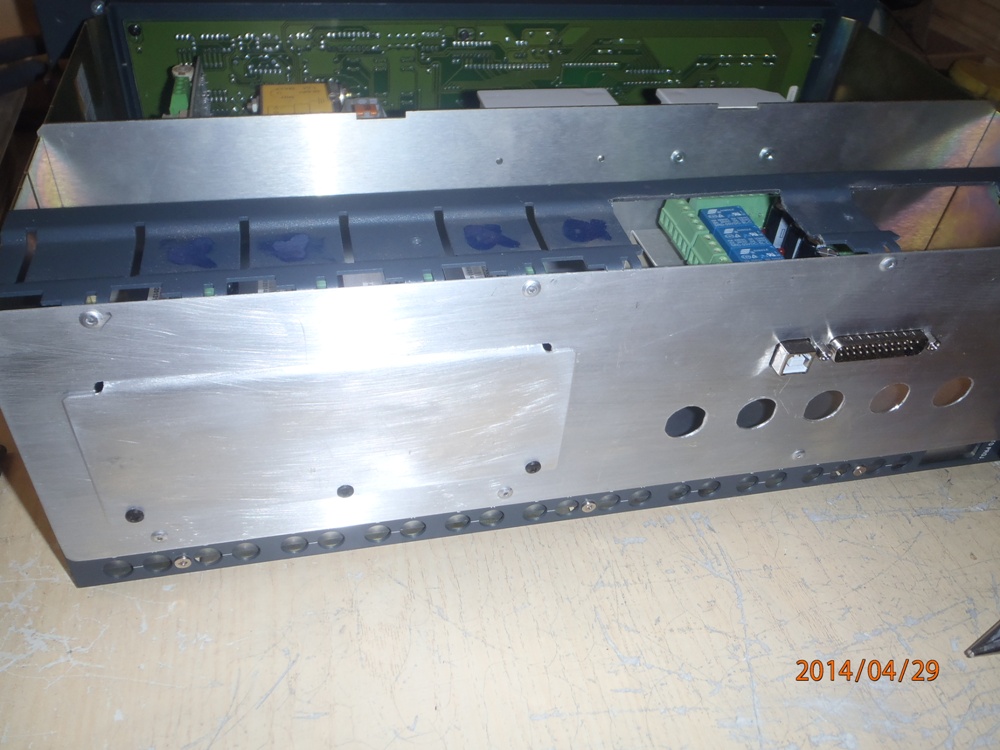

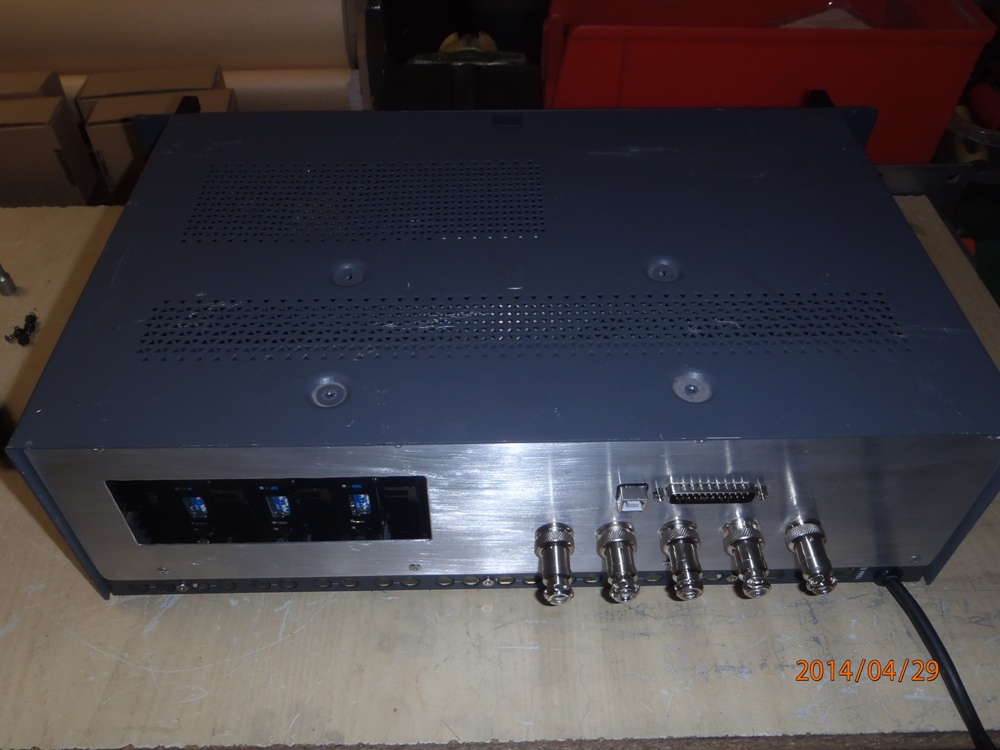

Le montage de la tôle arrière.



Voila cette tôle découpée et monter ce que cela donne, fixer avec 8 rivets de 3.3.



Cette tôle est fixer au cadre arrière débarrassé des travers prévue pour les "rack" supprimé.

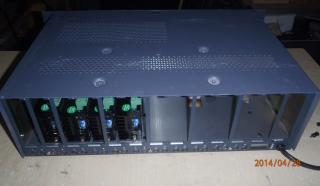

Les éléments placer a blanc pour test.



La traverse supérieur est un peu ........, pour placer les câbles sur la carte.......

Grand boitier en fin de compte, mais ce sera quand même facile de placer l'ensembles des éléments.



A++, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Tue 29 Apr - 12:45 (2014)    Post subject: Montage d'un boitier puissance pour CNC. Reply with quote



Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 29 Apr - 19:04 (2014)    Post subject: Montage d'un boitier puissance pour CNC. Reply with quote

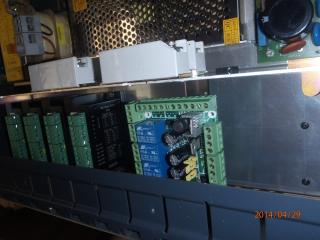

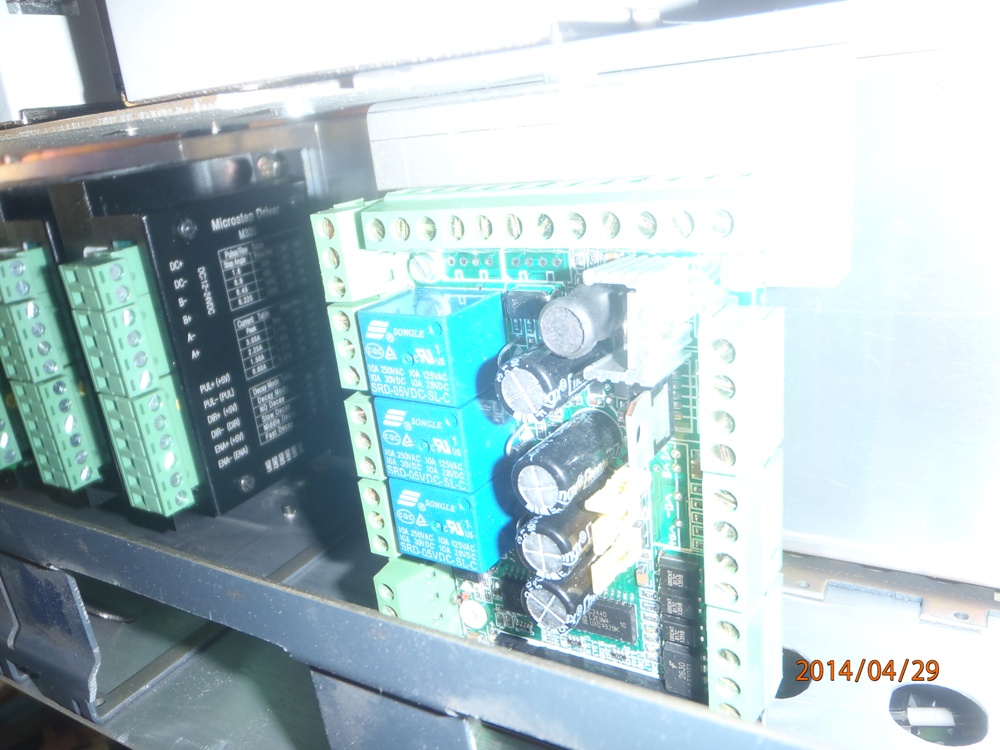

Le suite du montage du boitier.



Un peu trop claire, cette photo, NON ??, La carte que l'on vois sur la photo ci-dessous est uniquement pour garnir la face avant du boitier.

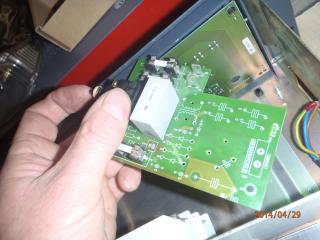

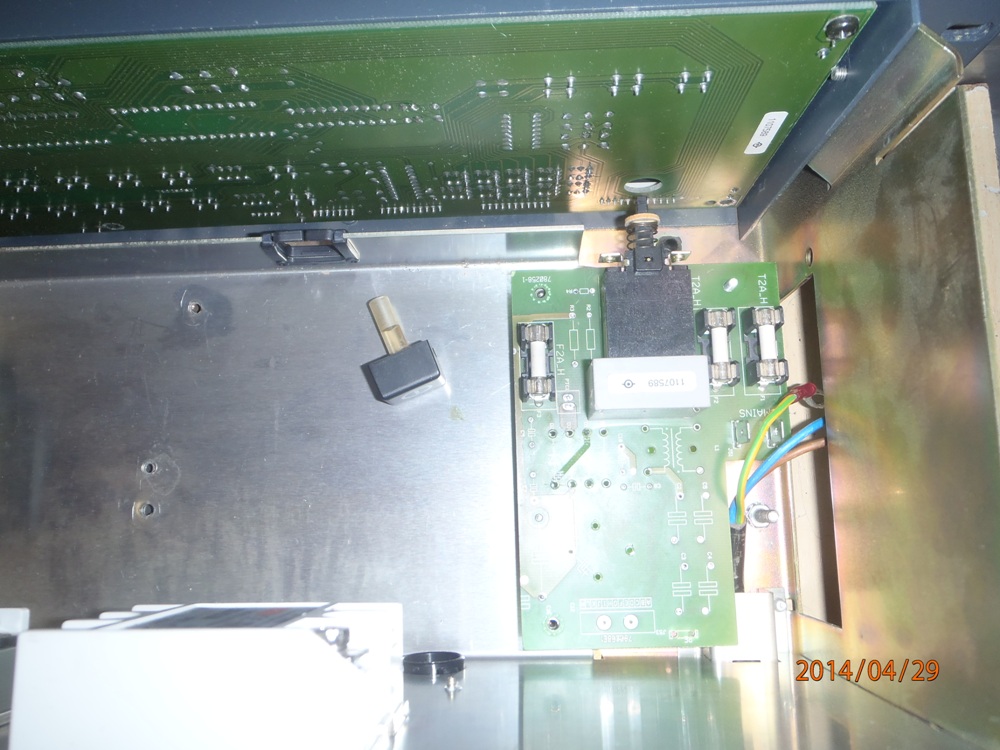

Voila le reste de la carte d'origine de l'alimentation débarrassée des composants superflus, pour ne conservé que fusible et interrupteur.

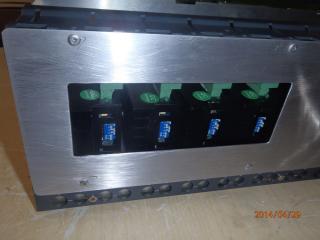

La tôle de la trappe de visite pour le paramétrages de bloc puissance, est en place, et découpée par "UneKa-CNC".


Reste a câblé le tout, mais une chose a la fois, et les montons ...........


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 30 Apr - 00:26 (2014); edited 4 times in total
Back to top
Djinfo


Offline

Joined: 29 Mar 2013
Posts: 83
Localisation: Courcelles - Belgique.
Locomotion: Mercedes c200 cdi
Loisirs: Informatique menuiserie
Date de naissance: 02/09/1963
Masculin

PostPosted: Wed 30 Apr - 00:05 (2014)    Post subject: Montage d'un boitier puissance pour CNC. Reply with quote

Bonsoir PapyKy encore du beau boulot


je vais acheter la même carte car j'ai deux carte mais sur une aucun relais et l'autre juste un relais se qui me semble peu
je vient de recevoir le kit avec les moteurs que vous m'aviez recommander


Encore merci
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Djinfo.


Back to top
MSN
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 1 May - 17:11 (2014)    Post subject: Montage d'un boitier puissance pour CNC. Reply with quote

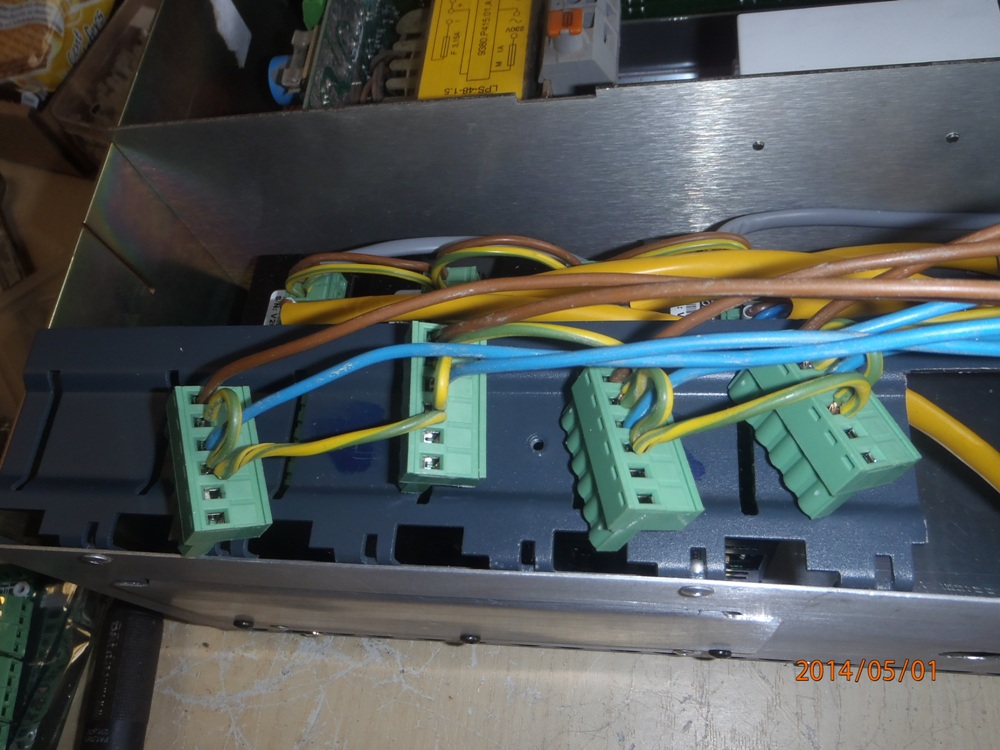

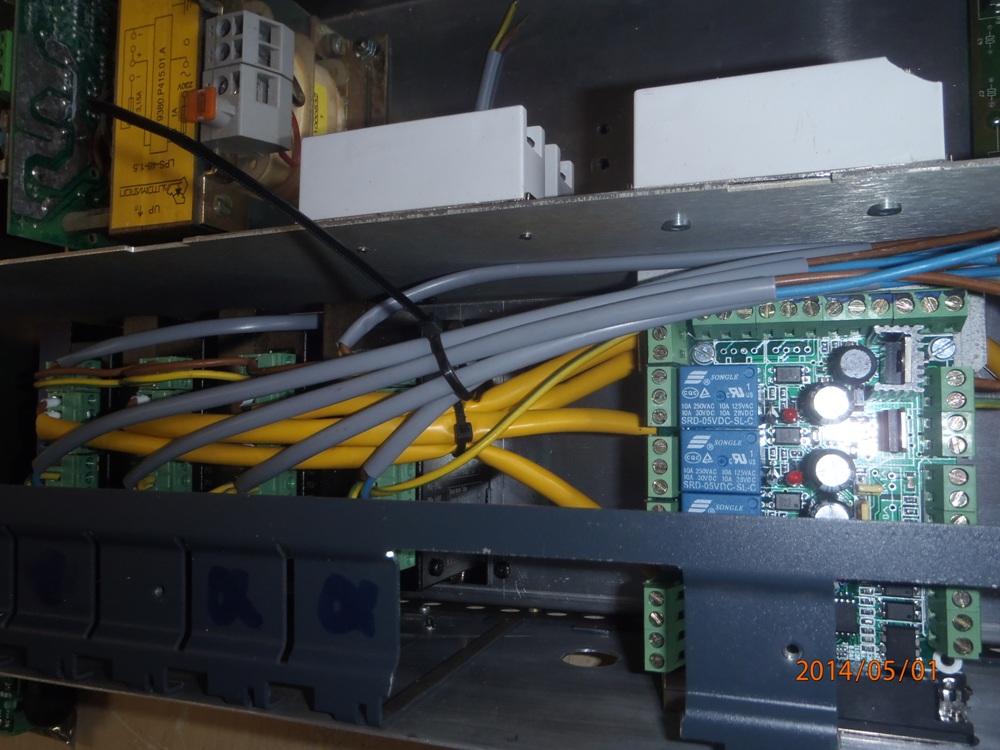

Câblage est en cours.

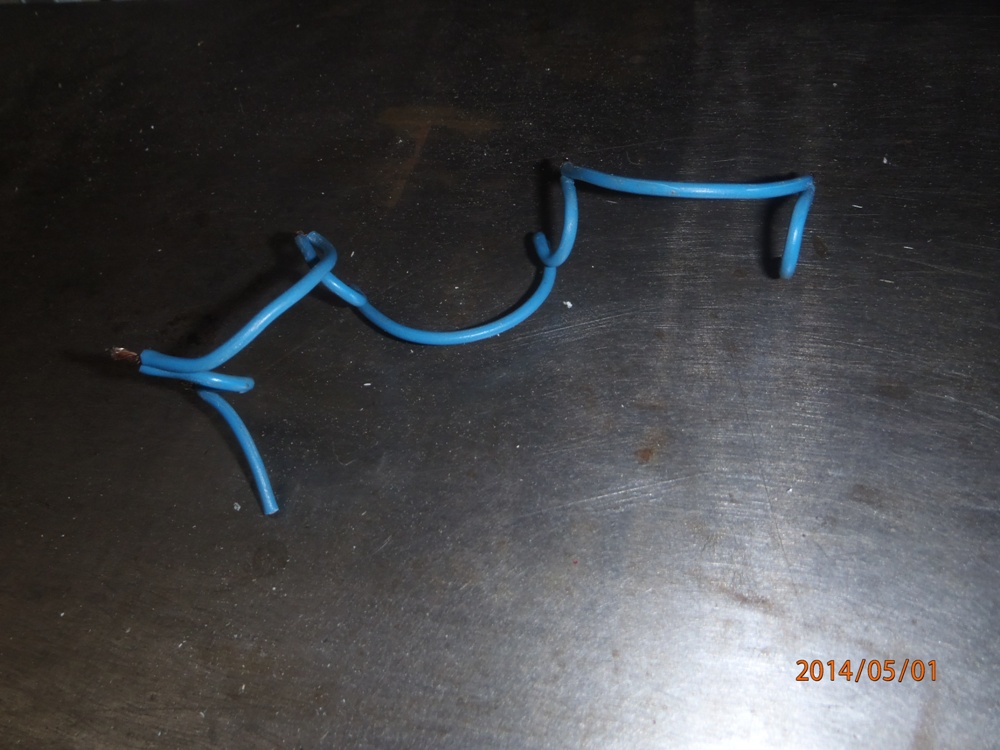

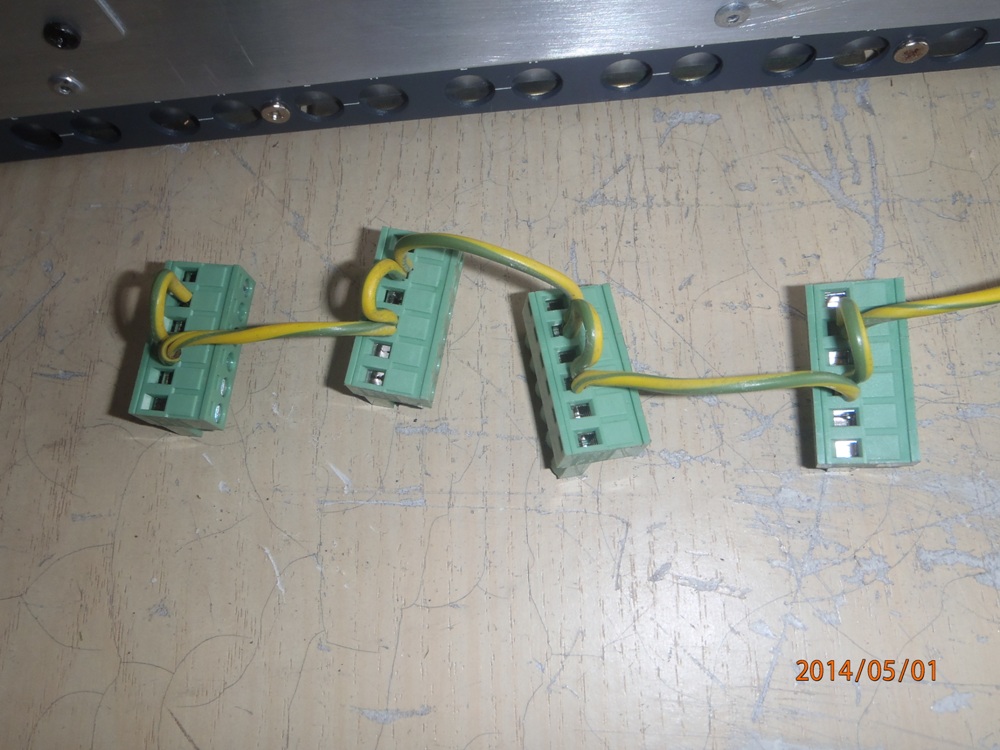

Un fil pour les masses communes pour les moteurs PàP, 4 cm 6 cm 4 cm 6cm......... soudé ensemble pour faire un chaîne.

Exemple de câblage en pont, mais pas de chance, trompé de couleur, comme c'est une masse châssis (vert/jaune)

Bien oui ce sont des masse donc vert jaune.

Et un bleu et un brun pour le "Dir" et le "Pas", ainsi pas possibilité de ce trompé, tout les fil sont étamé pour plus de sûreté et gainé pour ne pas ce trompé.

Les 4 fils des moteurs en sortir vers les connecteurs sont rassemble dans une gaine jaune, de 2 x 2 couleur mais foncé ou clair.


Le reste sera pour plus tard, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 8 May - 19:59 (2014)    Post subject: Montage d'un boitier puissance pour CNC. Reply with quote

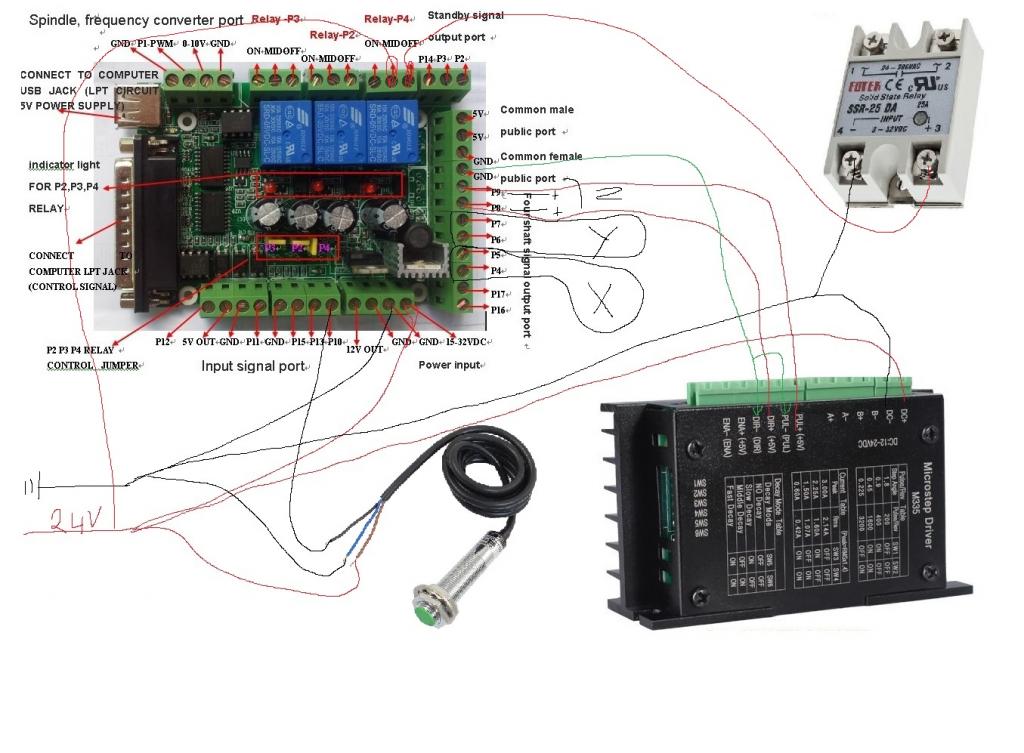

Voila le cablage a réalisé pour les info's boitier.


Gros Rouge - 12/50 V Broche                      Moteur Pas à pas.
Gros Noir    - masse broche                          Mauve - Rouge
jaune - capteur Z                                         Vert claire - Vert
Blanc - capteur Y                                            Blanc - jaune
Vert  - capteur X                                              Bleu - Bleu
Bleu - masse capteur                            Blindage - Masse machine
Rouge - 12 V capteur & LED's
Noir  - retour de masse palpeur
Blindage - masse machine

A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 19 May - 19:12 (2014)    Post subject: Montage d'un boitier puissance pour CNC. Reply with quote

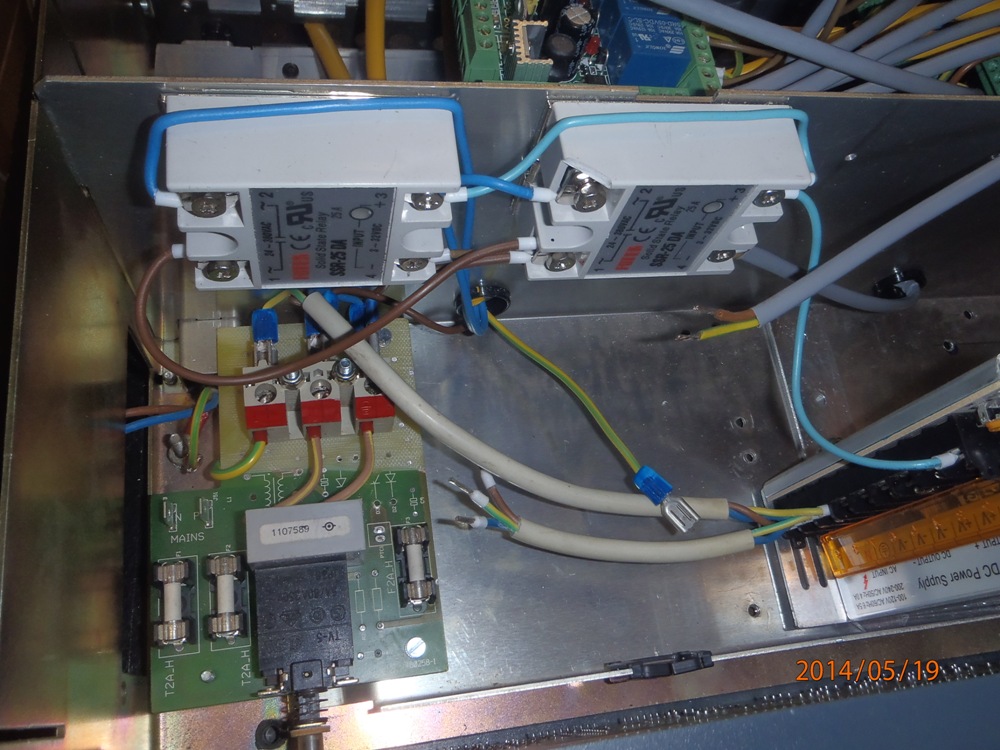

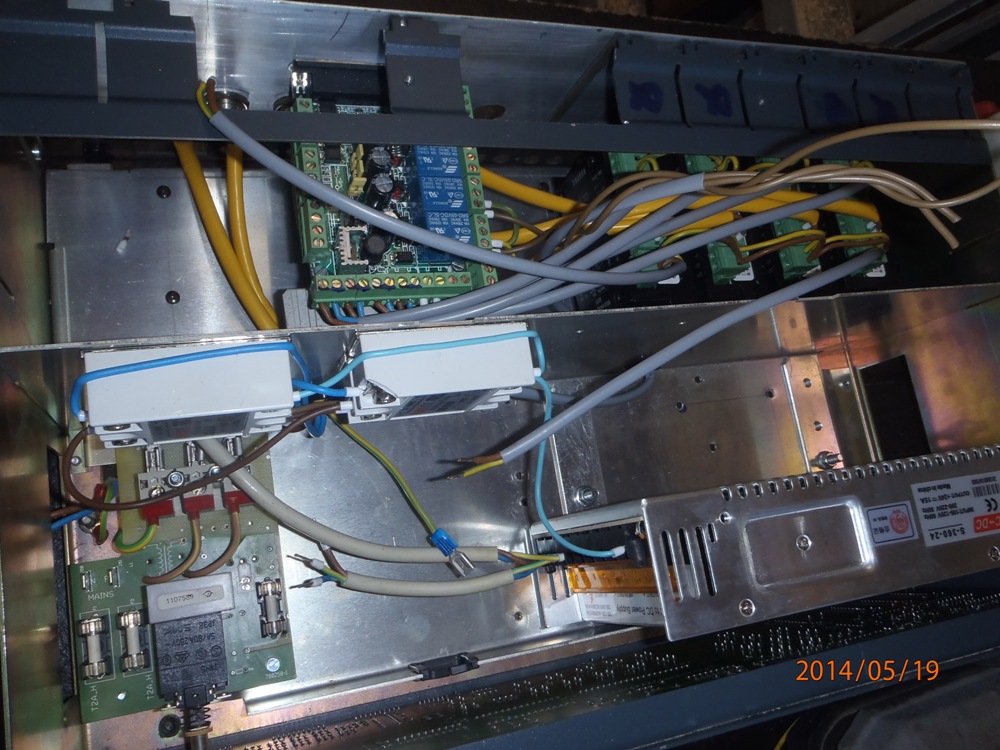

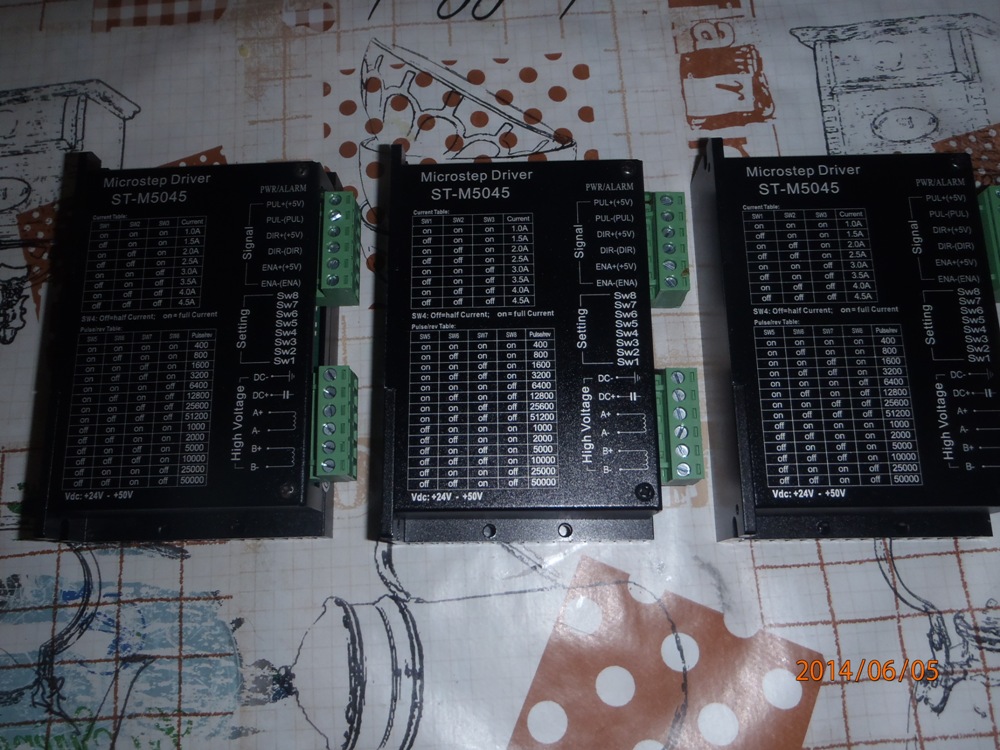

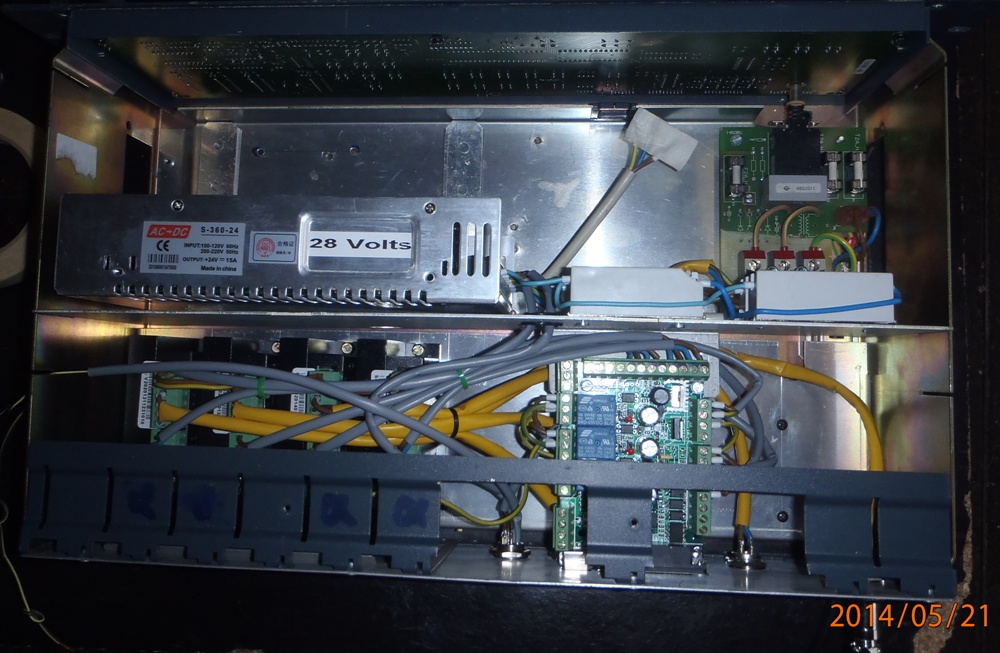

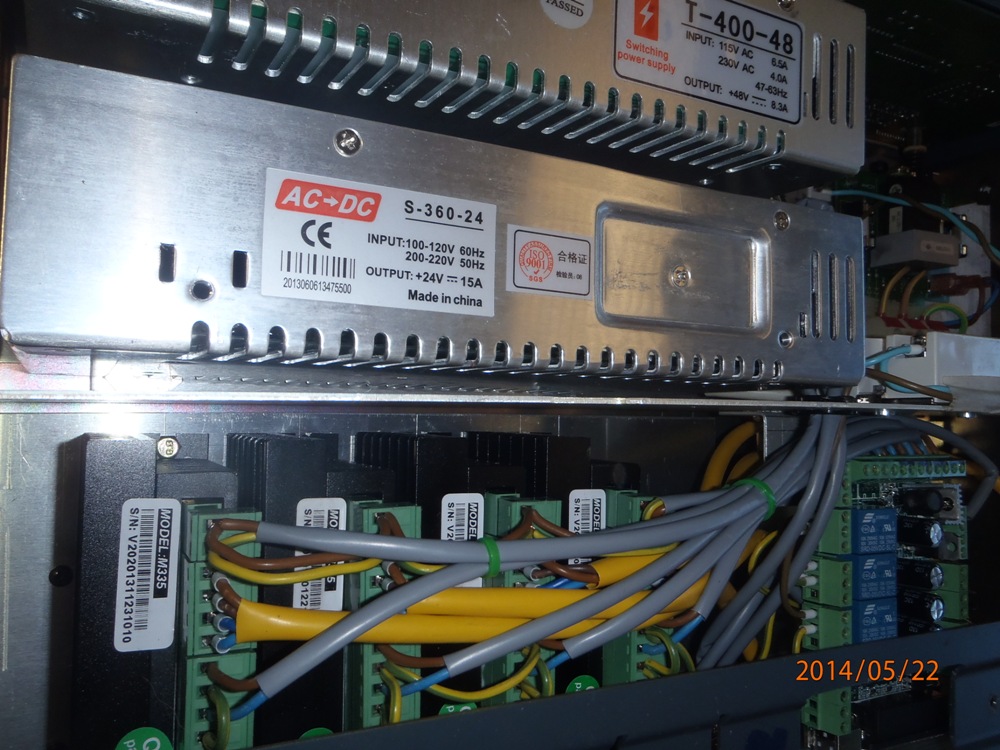

Ajout de quelque éléments reçu.

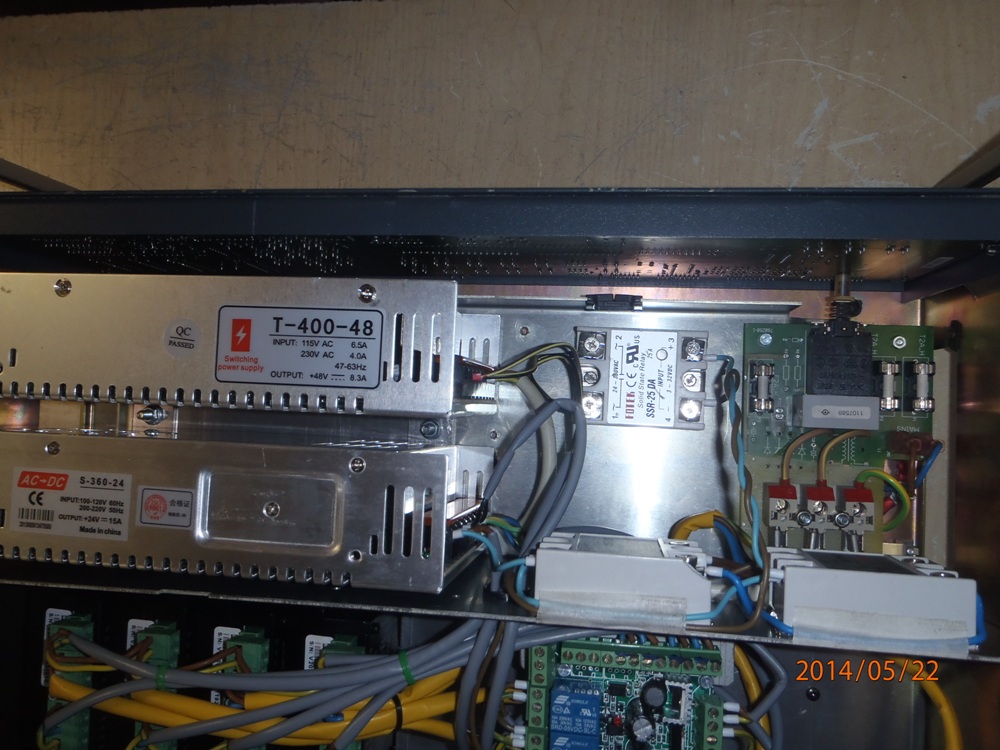

Reste en attente l'alim 48 Volts pour la broche, et câblage des capteurs pour le zéro machine, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 20 May - 11:49 (2014)    Post subject: Montage d'un boitier puissance pour CNC. Reply with quote

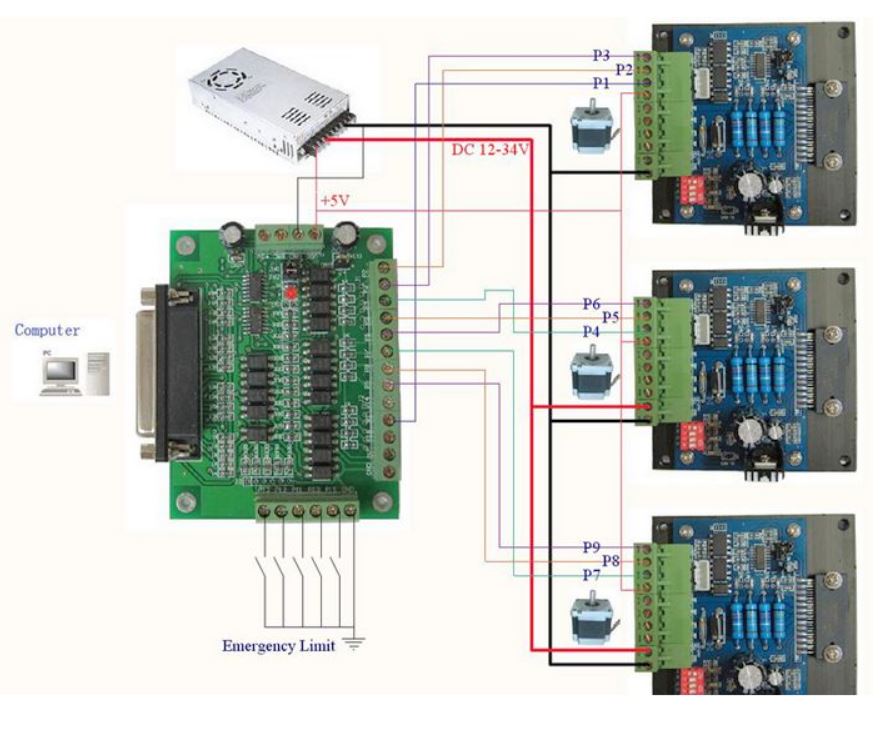

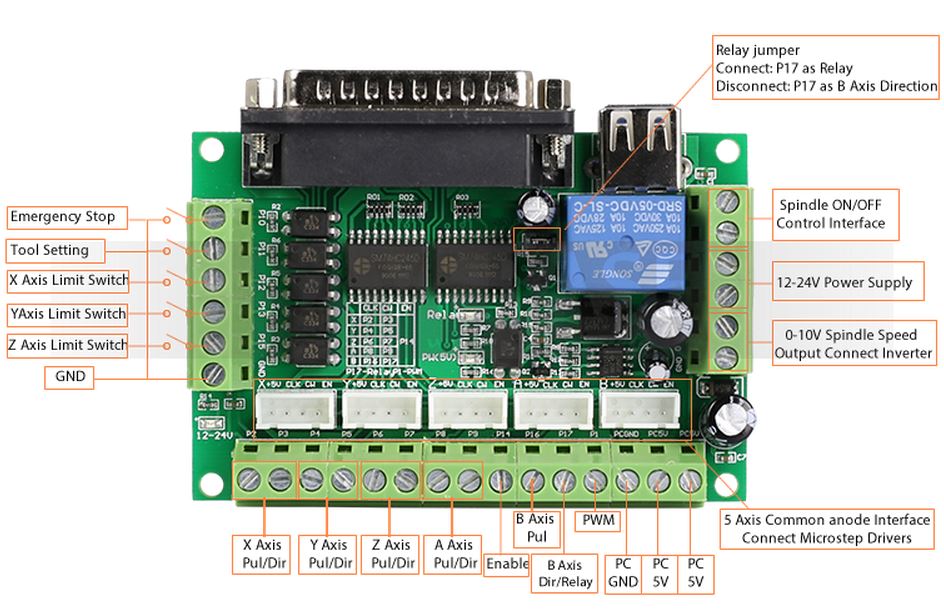

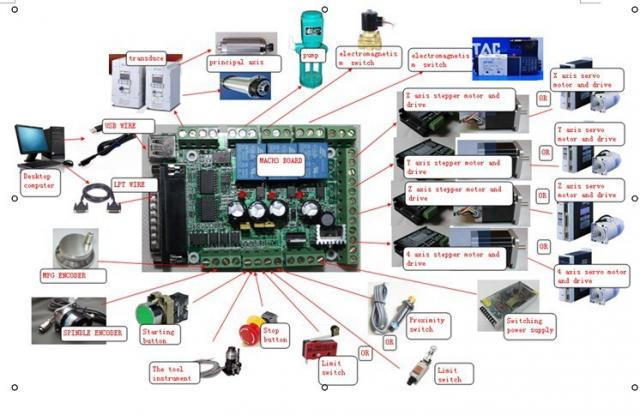

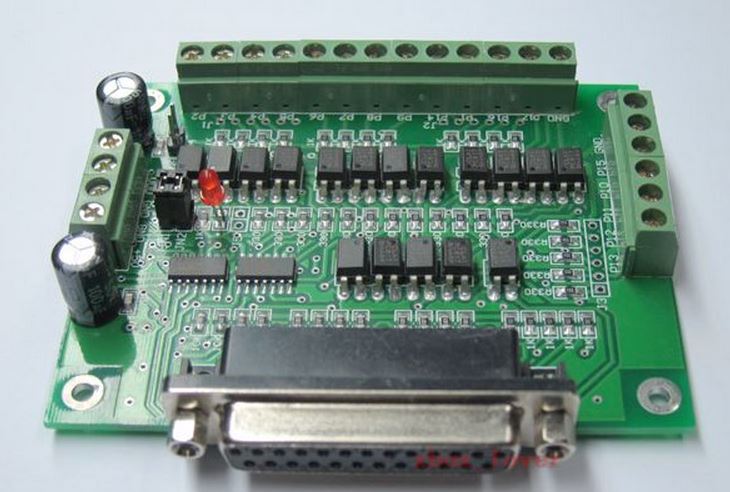

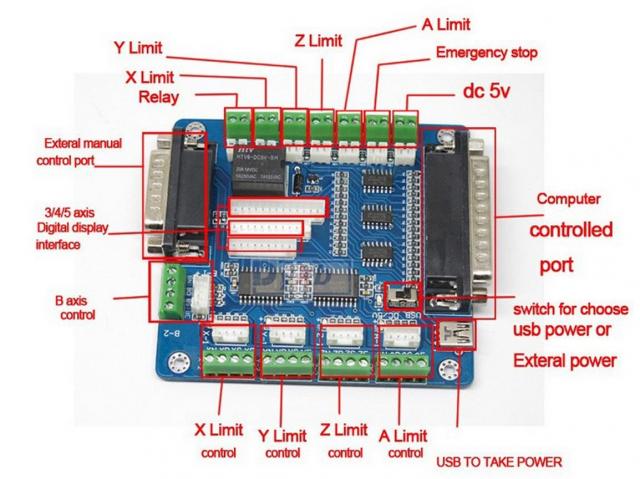

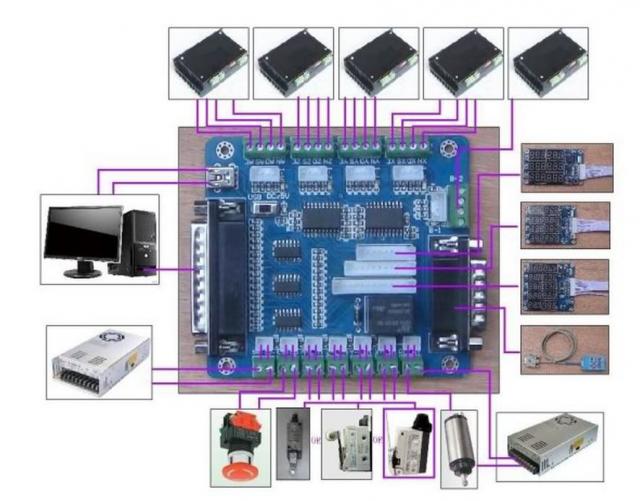

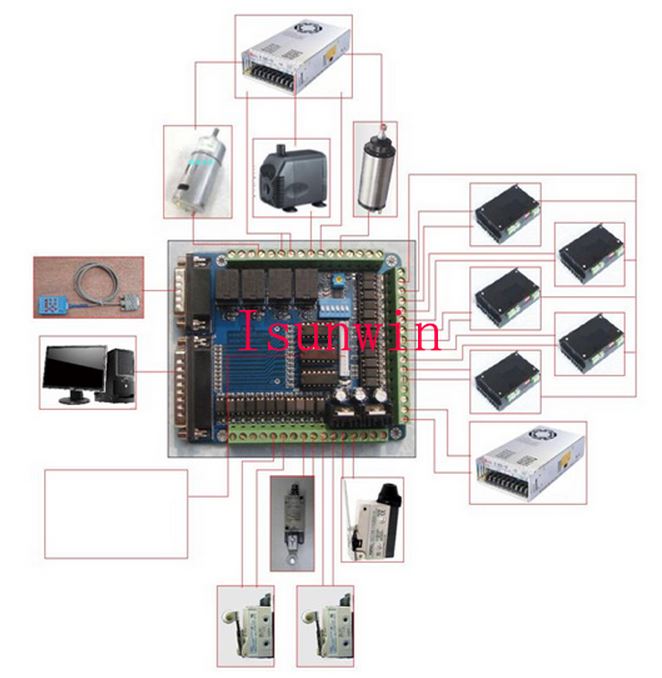

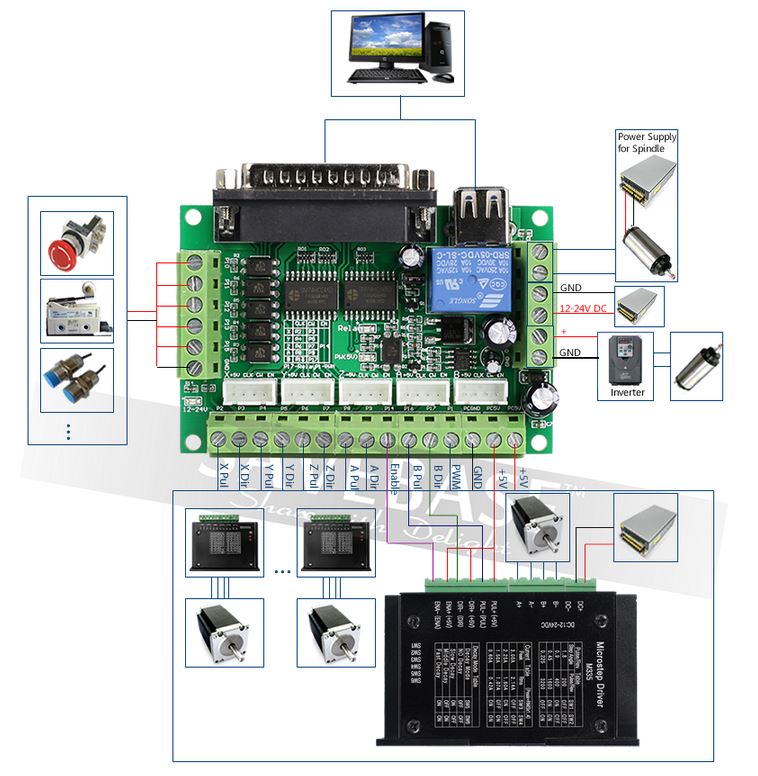

Brochage d'un port LPT (1 à 4 possible)
Vu par cette carte Entrée ou Sortie.





ATTENTION  : traduction GOOGLE donc .......


1 , toutes les sorties par puce de traitement haut débit dédié, le signal est un nombre entier
     l'amplification , l'élimination de signal d'interférence inutile
     Le fonctionnement de la machine plus stable.
2 , USB et alimentation externe . L'isolement de l'alimentation.
     Machines informatiques et de traitement de données plus sûres
3 , la totalité du signal d'entrée par l'isolement de couplage optique
     P11 , P12 port pour le couplage optique à grande vitesse peut être utilisée pour connecter un codeur de broche
     ou de la main - roue A, B égal à un signal exigeant .
4 , Alimentation électrique totale du relais , l'ordinateur s'arrête automatiquement lorsque machine CNC, coupez l'alimentation .
5 , il est un liquide de refroidissement d'énergie de commutateur de relais spécial , soutenir MACH3 , G programmation de code
     P3 de port parallèle , le code G pour ouvrir M8 , M9 off
     le commutateur de relais sur les lumières . Facile de déterminer l'alimentation.
6 , il est un hoc support relais MACH3 broche alimenté annonce , le code G programmation
     port parallèle P2 I, G pour ouvrir le code M3 , M2 off)
     le commutateur de relais sur les lumières . Facile de déterminer la mise hors tension
7 , sur la broche de commande de la vitesse : l'isolement de couplage optique spéciale à grande vitesse
     peut produire la sortie de signal PWM pour le port parallèle P1 .
8 , la carte d'interface ont un PWM à 0 -10V circuit de conversion numérique-analogique .
     niveau de sortie 0 -10V pour contrôler le marché et le contrôle vitesse convertisseur analogique
     Pour contrôler la vitesse de la broche . Sortie pour le port parallèle P1 .
9 , la carte d'interface peut être connecté cathode commune ou de la sortie d'anode commune pour le lecteur pas à pas ou servomoteur
     Sortie pour le niveau de 5V .
10 , alimentation de tension , 12V à  35V
--------------------------------------------------
5 port d'entrée: Description Port




P10 Limite de X
P11 sur le palpeur Z
P12 arrêt d'urgence
P13 Limite de Y
P15 Limite de Z
-----------------------------------------------------------------------------------------------------------------------------------
BASE = Sortie  : BASE+1 = Entrée   :   BASE+2 = Entrée/Sortie





------------------------------------------------------------------------------------------------------------------------------------
8 ports de sortie: Description Port



P2 A impulsion
P3 A direction
P4 X impulsion
P5 X direction
P6 Y impulsion
P7 Y direction
P8 Z impulsion
P9 Z direction




----------------------------------------------------
ports d'entrée/sortie: Description Port


P1 PWM Haut vitesse
P14 port libre ou B impulsion
P16 port libre ou B direction
P17 port libre # commande


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 26 May - 08:04 (2014); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 20 May - 23:47 (2014)    Post subject: Montage d'un boitier puissance pour CNC. Reply with quote

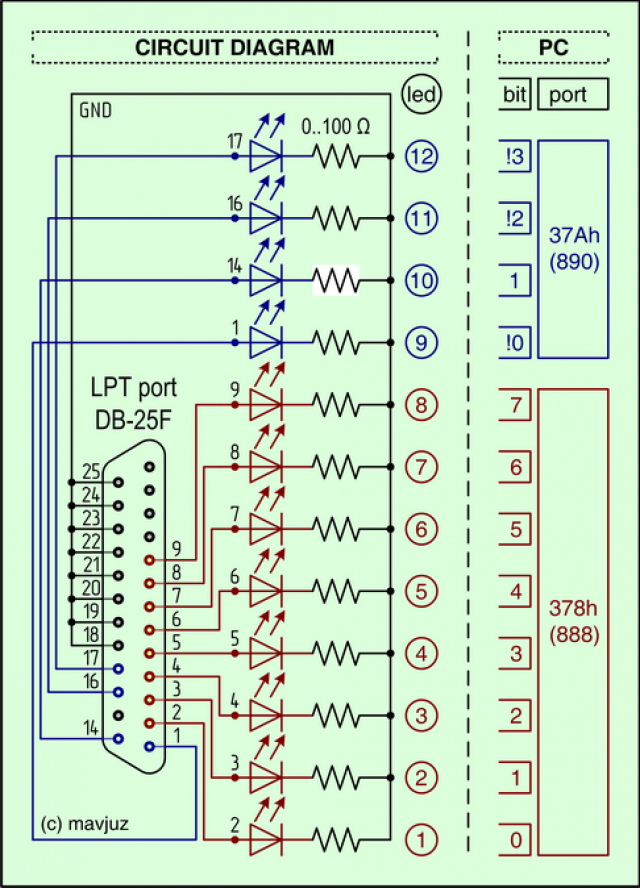

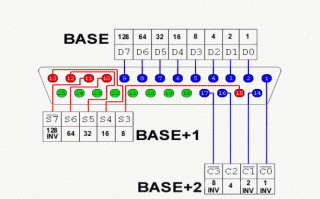

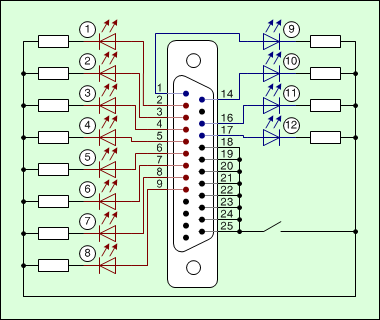

Trouvé sur la toile, pour savoir et apprendre les port LPT.


http://wndlpt.sourceforge.net/lpt/


Je peux connecter directement jusqu'à 12 LED pour le port LPT.
C'est très simple.
Certaines personnes aiment à se connecter seulement huit LED.
Ce n'est pas problème.
Le programme wndlpt peut gérer n'importe quel nombre de DEL de 1 à 12.
Il est temps de faire la suite circuit.
Nous voyons le visage du port LPT de la carte mère ou DB25F visage (ou côté DB25M Retour) sur elle.





Ou cela.





A vos fer a souder, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 21 May - 19:05 (2014)    Post subject: Montage d'un boitier puissance pour CNC. Reply with quote

Prêt pour le teste, sauf la broche qui ne sera pas alimentée.








A ++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 21 May - 22:54 (2014)    Post subject: Montage d'un boitier puissance pour CNC. Reply with quote

Les tests de vitesses est plus que satisfaisant avec ce boîtier.

Plus de bruits de mitraille dans les moteurs, avec les drives séparé de 3 Ah et carte de commande séparée.


Contrairement qu'avec ce type de carte complète.






Reste encore pas mal de test a faire avant d'avoir une vitesses correcte.


Merci a Marc pour avoir paramétré le logiciel de "LayKa-CNC".
Restera a placer l'alimentation de 48 Volts, pour la broche DC,
Pince ER11, quand je la recevrais.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 23 May - 18:52 (2014)    Post subject: Montage d'un boitier puissance pour CNC. Reply with quote

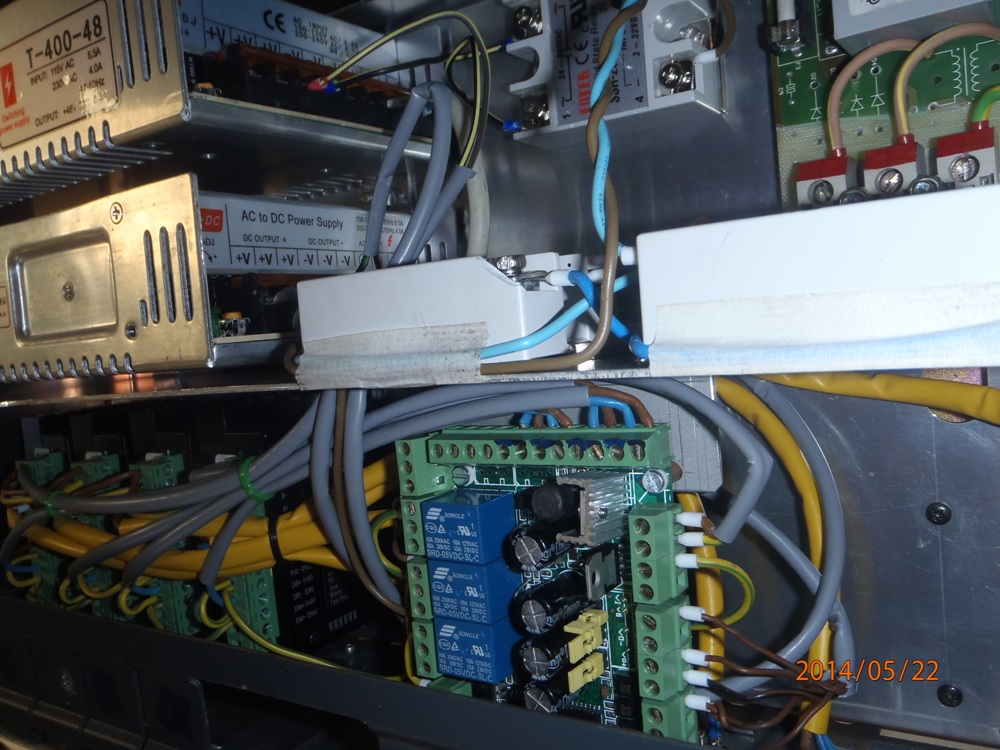

Le boitier d'alimentation de la broche DC.




Donc deux alimentations 48 Volts qui peut être poussé a 55 Volts & 24 Volts (28 V) pour les drivers de puissance et carte de commande.

La broche qui est prévue pour avoir un variateur par potentiomètre entre 12/52 Volts, mais pas encore montée.



La suite ??, A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 26 May - 09:23 (2014)    Post subject: Montage d'un boitier puissance pour CNC. Reply with quote

Autre carte de commande simple.



Les connexions.




A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 26 May - 09:27 (2014)    Post subject: Montage d'un boitier puissance pour CNC. Reply with quote

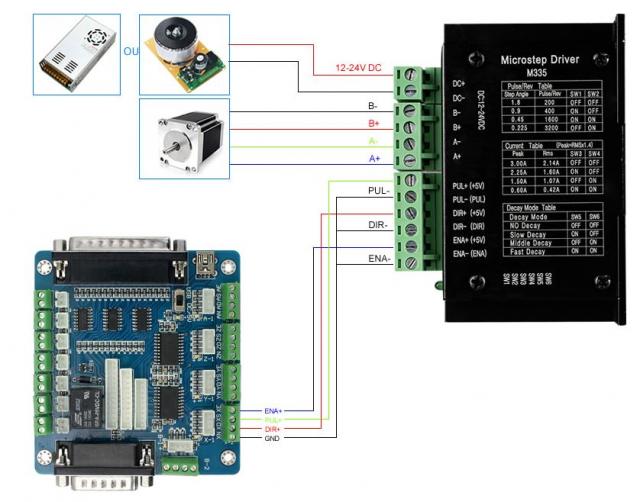

Encore plus simple.




Les connexions.



A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 26 May - 09:33 (2014)    Post subject: Montage d'un boitier puissance pour CNC. Reply with quote

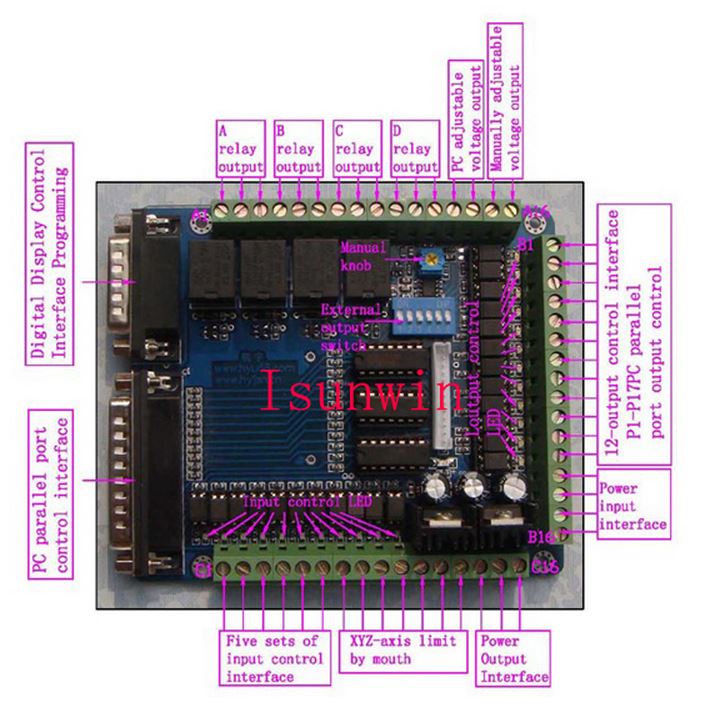

Une plus complète à 4 relais.



La connectique.



A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Mon 26 May - 19:20 (2014)    Post subject: Montage d'un boitier puissance pour CNC. Reply with quote




Attention, il y a une erreur.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 26 May - 19:37 (2014)    Post subject: Montage d'un boitier puissance pour CNC. Reply with quote

Effectivement c'est celui du boitier qui est bon.


1      - off - off
1/2   - on - off
1/8   - on - on
1/16 - off - on


Donc le même que le "Decay Mode".

Ne sais toujours pas a quoi sert "Decay Mode".

Fait test dans les 4 possibilité et cela est le même, "perte de pas", quelque soit la vitesse des moteurs.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 31 May - 19:12 (2014)    Post subject: Montage d'un boitier puissance pour CNC. Reply with quote

Les divers M335.


Trouvé en français sur la toile.



















A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 5 Jun - 12:48 (2014)    Post subject: Montage d'un boitier puissance pour CNC. Reply with quote

Salut a tout visiteurs..




Et bien NON ce montage ne fonction pas bien, toujours perte de pas et bruits des moteurs.

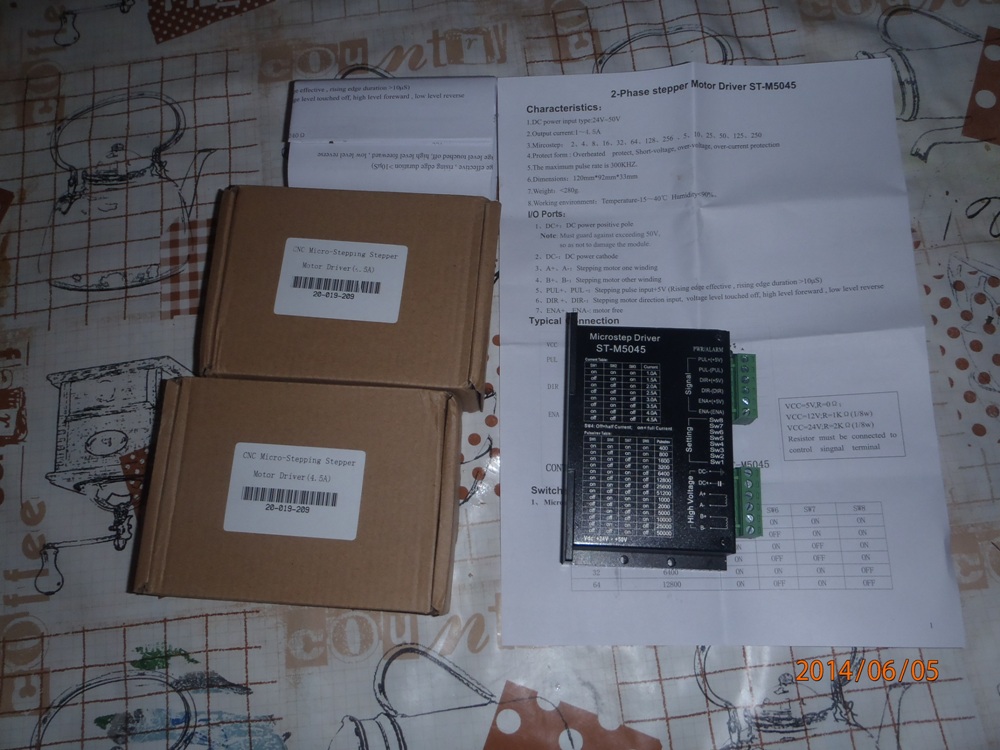

Donc achat d'autres carte de puissance.

Qui seront placée dis-i-peu dans le boitier.



A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Contenu Sponsorisé






PostPosted: Today at 02:02 (2019)    Post subject: Montage d'un boitier puissance pour CNC.

Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> CNC-PapyKyKa : HomeMade. All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
