Turbo fabrique sa Turbo-CNC.


Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres.
Previous topic :: Next topic
Author Message
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Tue 29 Apr - 23:20 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

PublicitéSupprimer les publicités ?

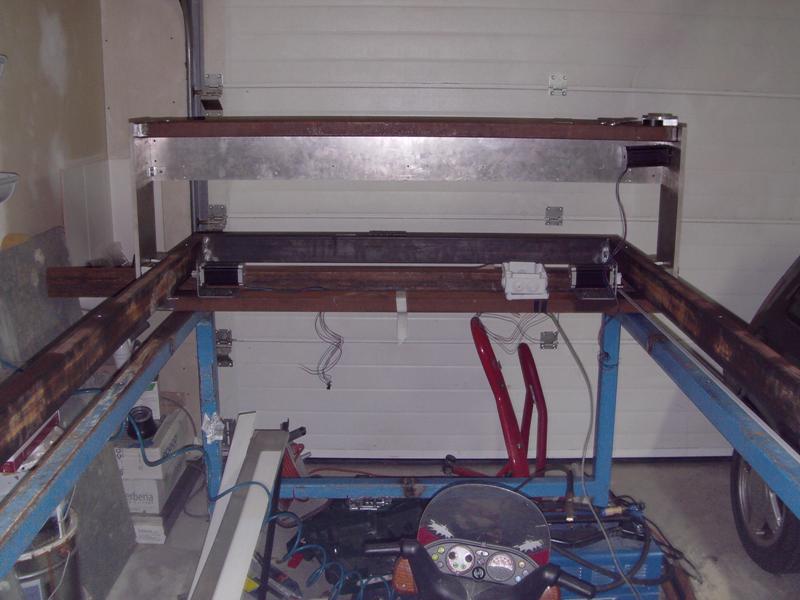

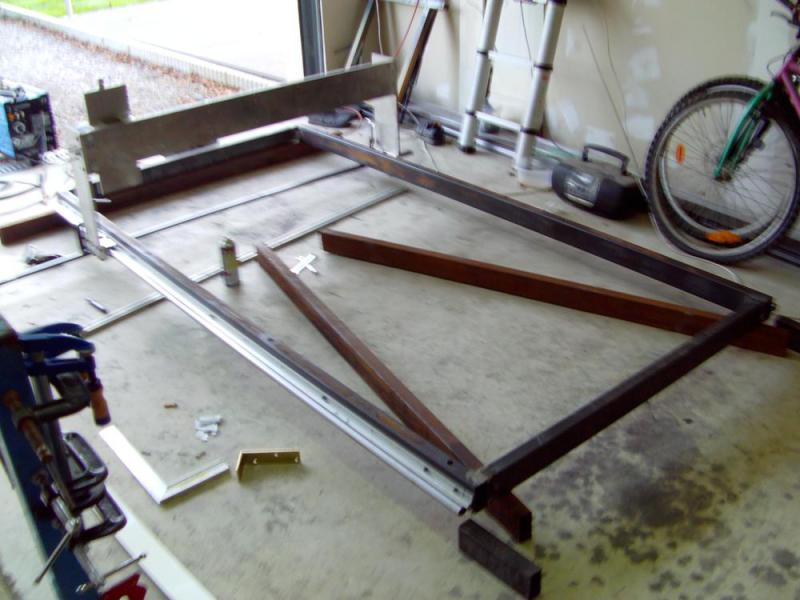

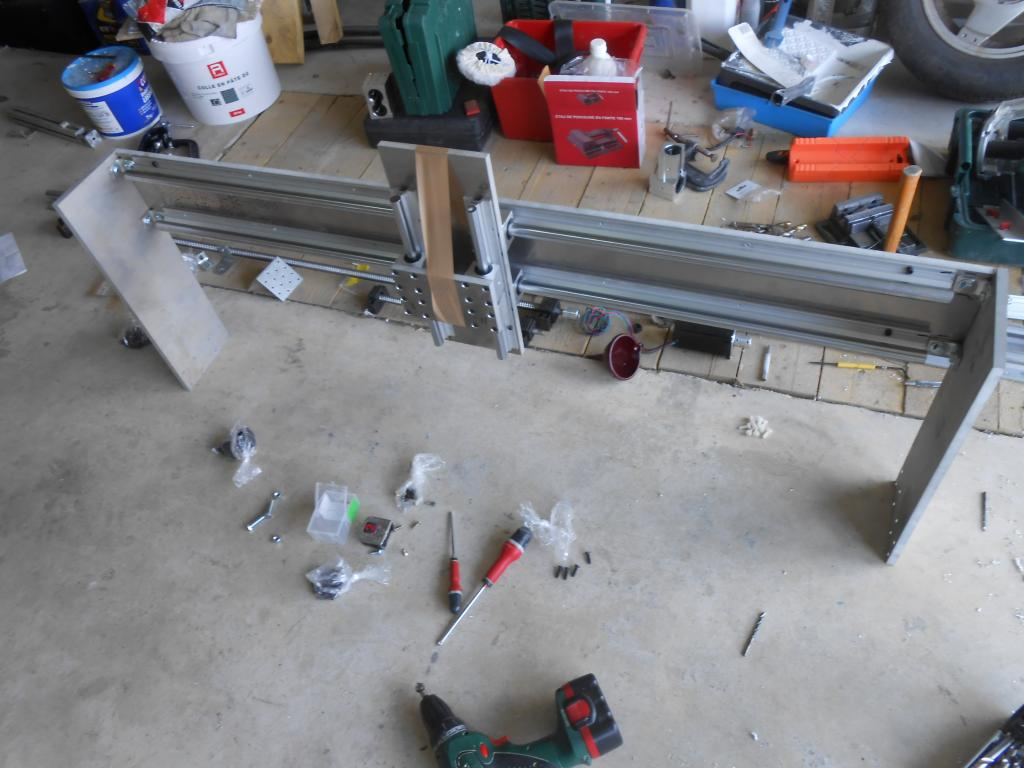

Je vous présente mon projet en photo, et quelques questions pour les personnes de ce forum.

AXE Z L=300 et 16 de diamètre
AXE Y L=1400 et 20 de diamètre
AXE X L=2500 et 25 de diamètre









voila ou j'en suis aujourd'hui.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 29 Apr - 23:34 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

Salut Turbo.


Est tu sur que le portique ne va pas fléchir sur l'axe "Y" ??.


Sur 1400 Mm et tout en aluminium, c'est faible, NON ?? c'est mon avis.
En plus la fixation avec les montants, fixer avec des petits équerre en tôle ??.

Quels est la cours du "Z" ??.


A++, pour d'autre photos.

J'ai fusionné tes 3 post's qui ce suive, dans ce cas ou utilise
, c'est bien mieux, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 29 Apr - 23:43 (2014); edited 1 time in total
Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Tue 29 Apr - 23:57 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

Z=300mm
j'ai juste peur à la translation de l'axe X vu le poid.
le reste va etre renforcé.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 30 Apr - 00:07 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

Bonsoir Turbo.


Quand tu dit "Z" 300 Mm, c'est de course ou longueur de la vis et/ou rails ??.


Pour le poids le tout en aluminium, pour moi Non.
Combien de vis a billes pour la translation du portique sur l'axe du "X" ??


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Wed 30 Apr - 19:11 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

ça fait 200 de course pour l'axe Z

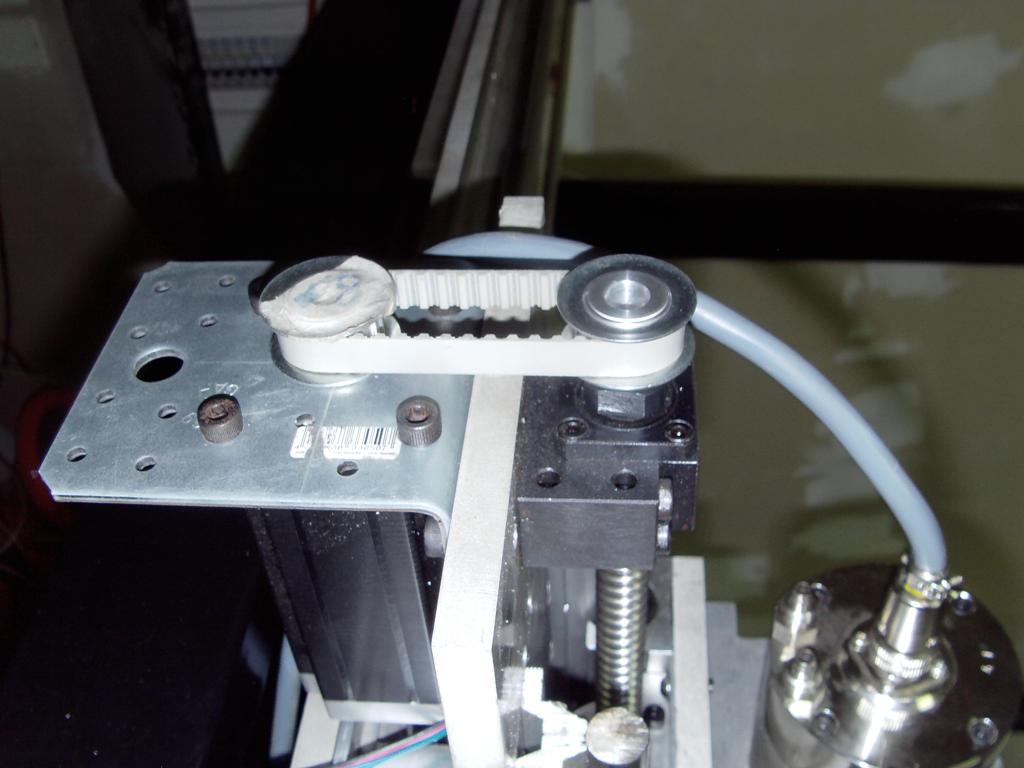

ma "solution" pour l'axe X serait de partir sur de la courroie doublée de chaque coté car deux vis:ça fait environ 700euro,voir plus.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 30 Apr - 19:58 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

Bonsoir Turbo.


C'est vrais, mais le mieux pour cette longueur (2500Mm) ce serais des crémaillères, mais plus chère que des courroies.


Si ce sont des courroies, des 20/25 Mm de large au moins, avec une âme acier.
Et un seul moteur, Nema 34 serais bien pour le couple.

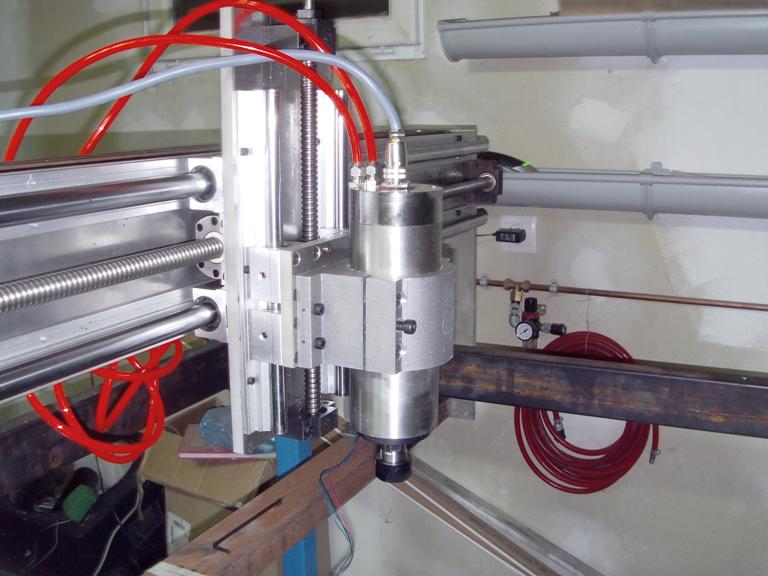

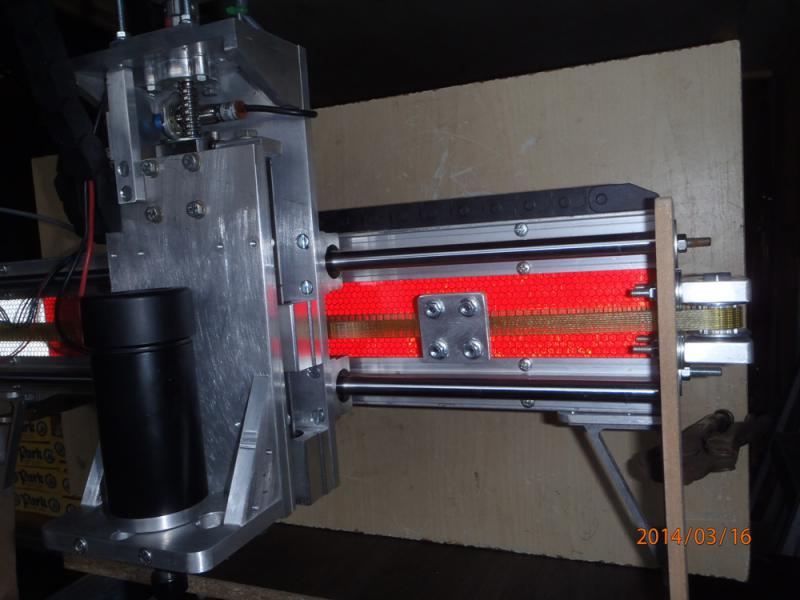

A voir ici : Comme cette CNC de mon fils Marc. qui est encore en modification avec des crémaillères.


Et pourtant a déjà pas mal usiné.

A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Wed 30 Apr - 22:54 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

j'ai possibilité de rajouter un moteur en plus pour l'axe X( deux Nema 23) pour du couple : je pense que c'est bien.
perso:je suis parti sur le meme principe que pour les vis,1 tour moteur pour 5mm d'avance,pas de moteur en liaison direct avec la courroie(démultiplication par 25 avant)
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 30 Apr - 23:07 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

Bonsoir Turbo.


A toi de voir, A tu fait des dessins avant d'entreprendre la construction, si oui,
Voudrais tu les partage ??.

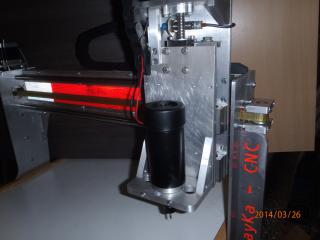

Sur "LayKa-CNC" j'ai fait cela.

Merci a toi, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Wed 30 Apr - 23:37 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

aucun dessin,malgrès que j'étais dessinateur dans l'industrie...
par contre avec ce montage la précision est réduite suivant le type moteur,j'ai des 200 pas par tour.
cela me donnerait environ une précission de 0.25mm par pas.
d'ou ma démultiplication pour obtenir 0.025mm par pas
le montage sera similaire à ta machine.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 1 May - 00:01 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

Salut Turbo.


Des moteur Nema 23, et des blocs de puissance,

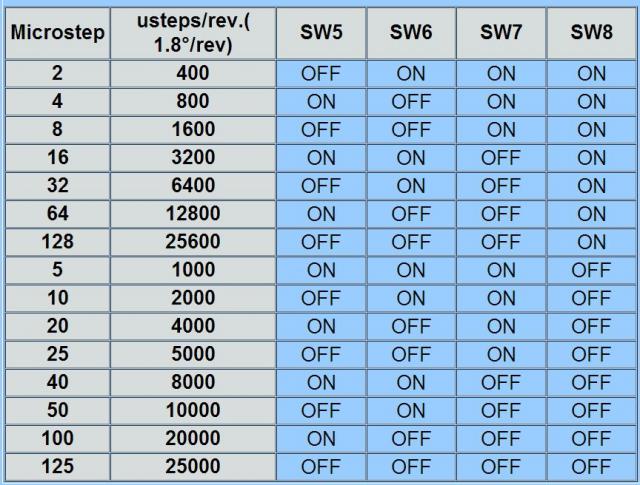

Tu pourra faire des micro pas a ce moteur, suivant ce tableau.



Et de ce fait avoir une précision plus grande.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Fri 2 May - 00:10 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

c'est bien un forum?
papy est sympa mais les avis des autres sont ou?
je connais assez bien le principe du step,pour moi ça reste du fluide moteur,
pas forcément de la précision (avec grande puissance et moteur capable de le faire,c'est possible)


 Oui, c'est bien un forum, qui est tout jeune, c'est vrais.






Merci a toi Turbo, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 2 May - 00:32 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

Bonsoir Turbo.


Oui c'est bien un forum, qui est vrais tout jeune, 2 ans.
Et qui a déjà bien évolué, a toi de participé pour le faire vivre.


Pour la question de moteurs, c'est vrais aussi,
tu verra bien quand la construction de ta CNC sera en passe d’être configuré.
Les avantages et les inconvénients que tu aura pour la rendre efficace.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Thu 2 Oct - 23:29 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

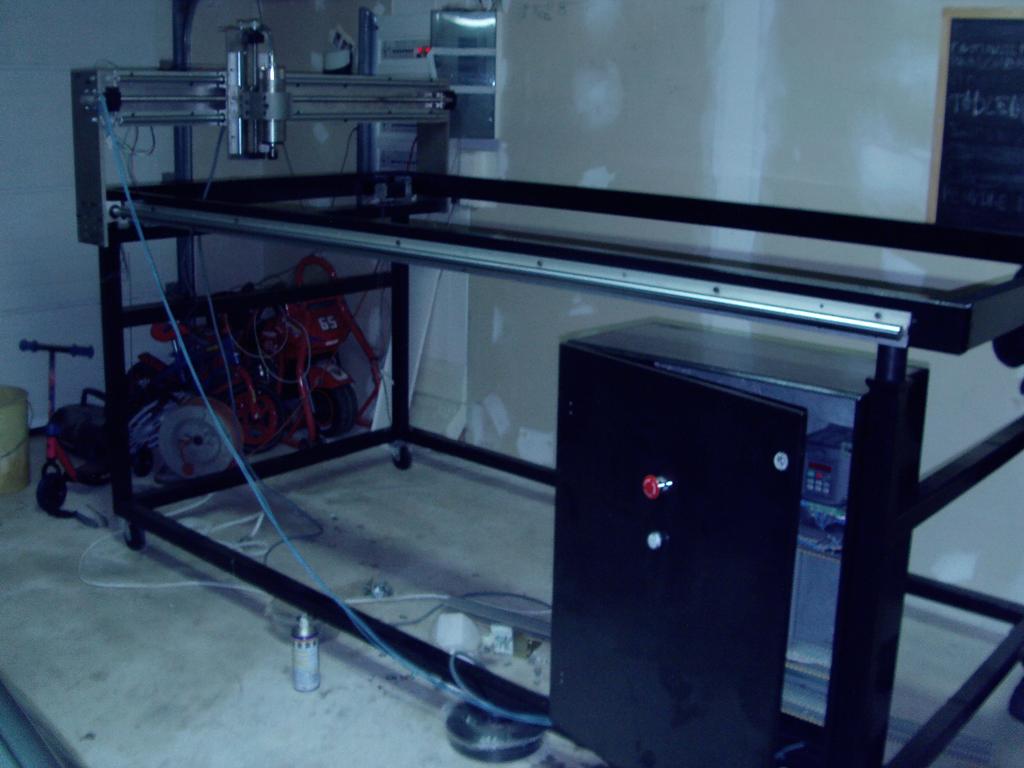

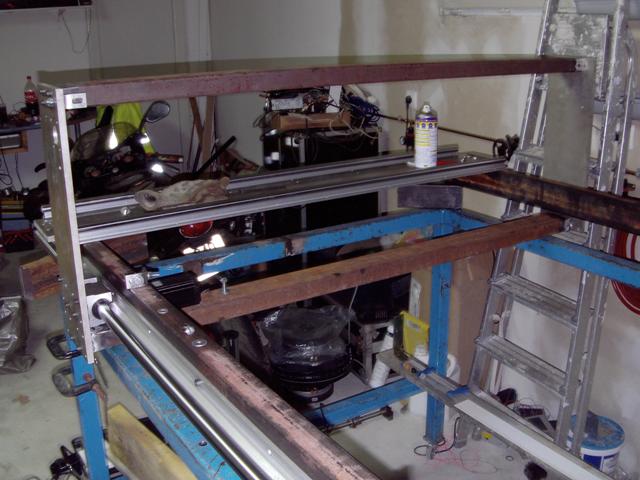

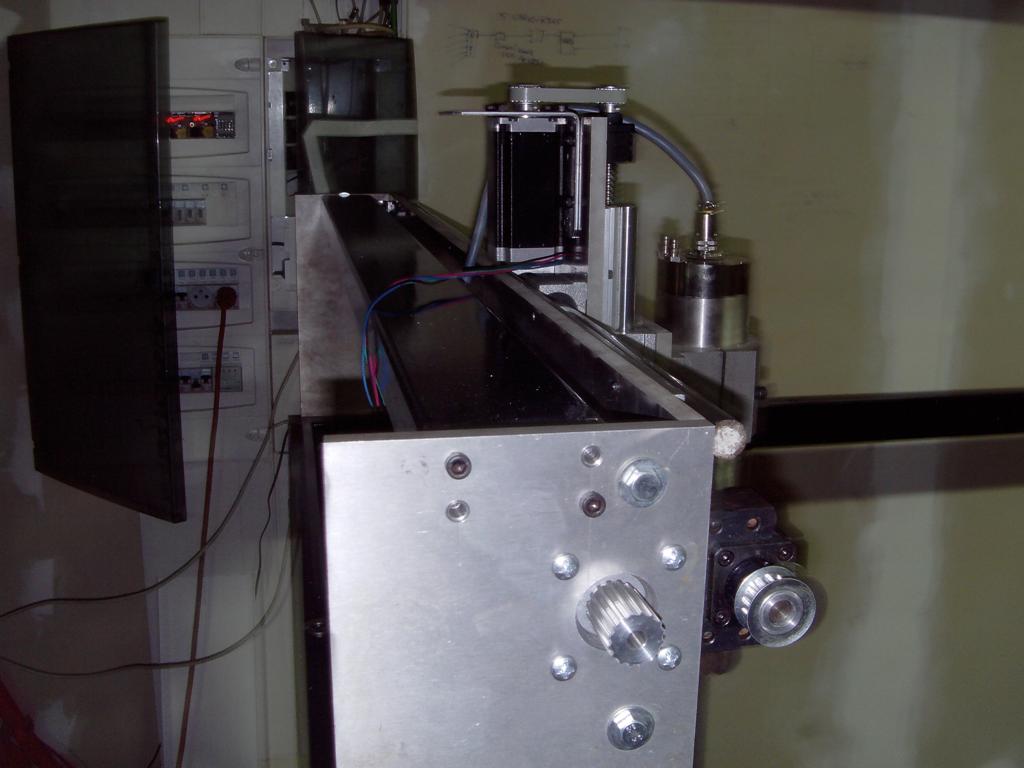

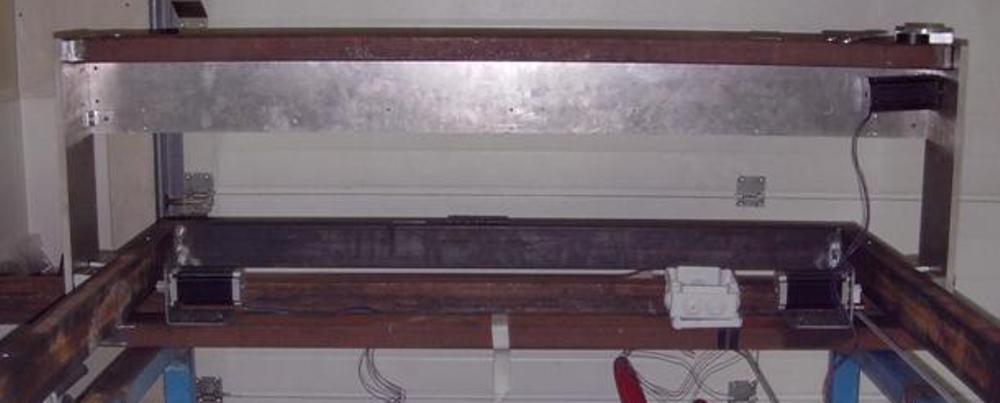

Ici 800x600

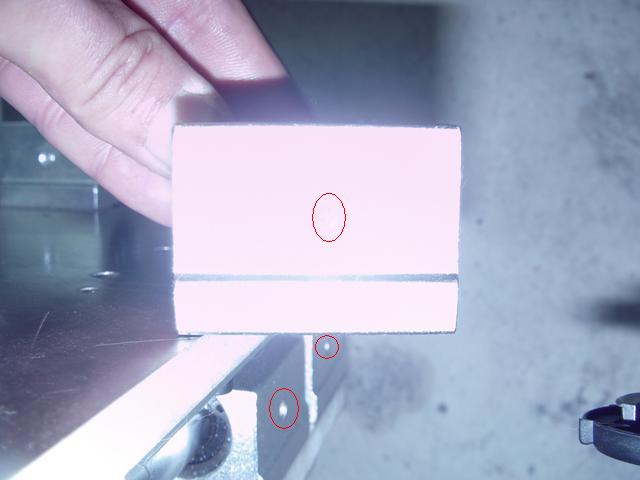

en effet :ça ne fonctionne pas bien en Y avec mes petites équerres de m.....
le chariot a tendance a"guidonner"pas assez rigide


J'ai changer la valeur de l'image car trop lourd et en plus floue.



1024x736 est largement suffisant,
PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 2 Oct - 23:56 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

Salut a toi.


C'est bien sur que cela n'est pas rigide comme c'est monté, mais reste a renforcé le portique.

En plus ton châssis est soudé ??, est tu sur que une fois le portique fini et rigide,
Ne soit pas dur dans sont déplacement sur l'axe "X" ?? , largeur de l'axe "Y".
Car pas de réglage possible.

Pourrais tu donner les longueurs de t'es rails ?? et leurs tailles 16/20 Mm ??

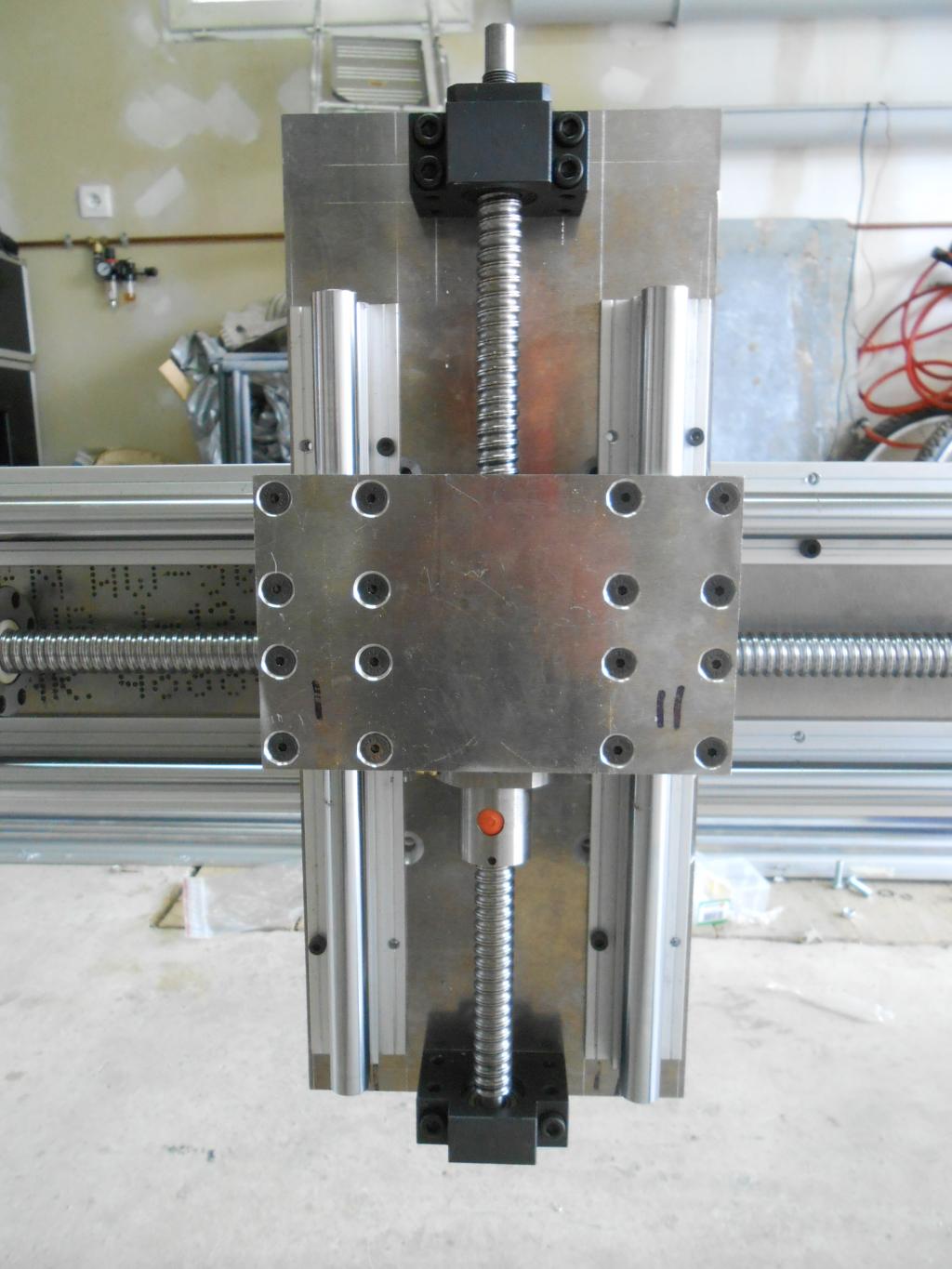

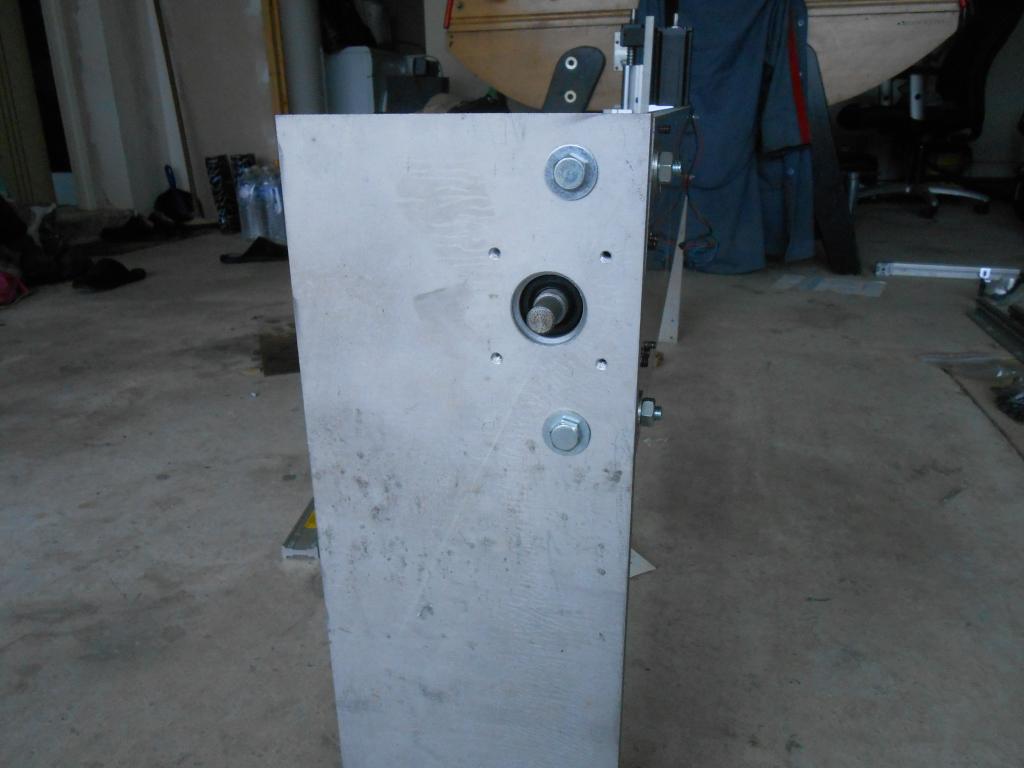

Comme tu peut le voir sur cette photos, ce montage est de 'UneKa-CNC', 4 pages pour tout voir du montage.
Les pieds sont monter pour avoir du réglage en largeur du "Y".





A, bientot, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Sat 4 Oct - 01:16 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

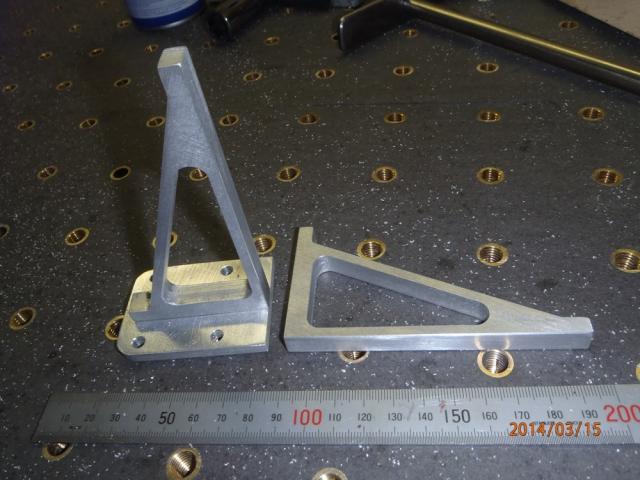

il me faudrait des équerres sur mesure digne de ce nom sur le haut de ma machine,
chose que je ne peux pas faire...et ça ne ce trouve pas dans les magasins de bricolage.
renforcer la partie inférieur avec une platine alu,c'est encore possible.
(au prix que j'ai déjà payé mes 5 morceaux pour le Y et Z...j'ai déjà peur du prix)
je me demande si le souder par un pro serait une résolution de mon problème...


certes je ne suis pas précis au 100éme sur ma structure soudée acier,
impossible pour un particulier comme moi.
par contre en poussant le chariot dans son milieu pas de problème de guidonnage sur 2500mm.

bref je suis bien perdu...
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 4 Oct - 08:51 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

Salut Turbo.


Eh oui, Une solution de rigidité serais ....


Comme tu a encore deux tube acier , (Sous ton cadre soudé que l'on vois sur ta photos)
Pourquoi pas les utilisé pour placer les rail de l'axe "Y" en remplacement de cette tôle aluminium ?
Comme j’ai fait pour "UneKa-CNC"





simplement soudé au extrémité un bout de plat foré et taraudé pour fixer sur les tôles des montant du portique.




Et la tu peut avoir du réglage, aussi bien en largeur que longueur en intercalant des fine rondelles ou même simple fine tôle.





Cela est simple a réalisé est bien plus solide que cette simple tôle, en plus les patins en bas de portique,
Doivent avoir plus de longueur entre-eux.

C'est a dire, que la broche doit se trouvé au centre des deux support de rail sur l'axe "X".
 Ici tout est usiné, mais possible de faire cela a la scie sauteuse.


Et foré les trous dans les deux plaques en même temps pour être correcte.





Mais cela est mon avis, a toi de voir, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Wed 15 Oct - 23:27 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote


modification du charriot.c'est déja mieux
montage du soir ,bonsoir...,pour l'instant callé avec des rondelles,certainement du clinquant pour affiner la bête.



je pensais mettre 2 moteurs pour l'axe X pour un meilleur déplacement/couple.
est-ce possible de faire fonctionner l'axe X et A en meme temps sur mach3?(il me semble avoir lu la chose...)
pour un tel montage ,il y a des vis de réglage des guides à billes(vis en haut ou en bas suivant le sens du montage et une sur le coté)...quel est le meilleur sens pour ce réglage???

pour repondre à la question des longueurs et diamètres
AXE Z L=300 et 16 de diamètre
AXE Y L=1400 et 20 de diamètre
AXE X L=2500 et 25 de diamètre
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 15 Oct - 23:50 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

Salut Turbo.


A ta question :

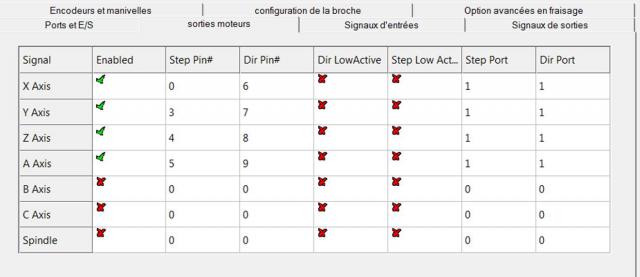

"est-ce possible de faire fonctionner l'axe X et A en même temps sur Mach3?"


Oui c'est le cas utilisé sur "UneKa-CNC"





Deux moteur sur l'axe "X" et Mach3 gère cela simplement,
Juste une simple configuration de paramètres, dans le soft.





Cela devient plus rigide avec les tubes, NON ??, et tu peut mettre des goussets dans les coins.





Cela avance bien comme je vois sur les photos, cela va être grand comme machine.


A ta question :
"il y a des vis de réglage des guides à billes(vis en haut ou en bas suivant le sens du montage et une sur le coté)"
Je ne vois pas ce que tu veux dire !!!!.


A plus, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Thu 16 Oct - 00:40 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote



des goussets ???
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 16 Oct - 08:42 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

Salut Turbo.

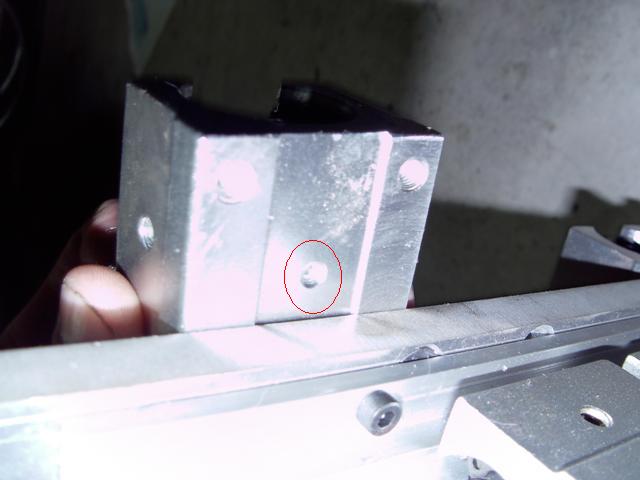

Ce que tu montre c'est des vis de fixation du roulement dans le support,

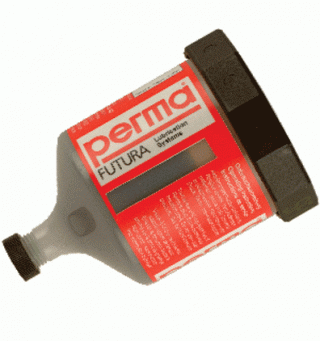

et un point de graissage, pour y placé un huileure qui peut-être centralisé et automatique.

Et tu doit le monté de tel façon a pouvoir allez faire son graissage, plusieurs système existe,



Un gousset ici placé sous la travers du portique et le montant pour le renforcé  de "LayKa-CNC".



Un autre renfort de maintien : ici a l’extérieur qui est placé jusqu'au palier de l'axe "X".


Beaucoup d'autres vidéo sur la chaîne YouTube du forum.  clic sur ce lien souligner.


A plus pour d'autre info's, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Tue 18 Nov - 23:30 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

j'avance doucement faute de motivation...

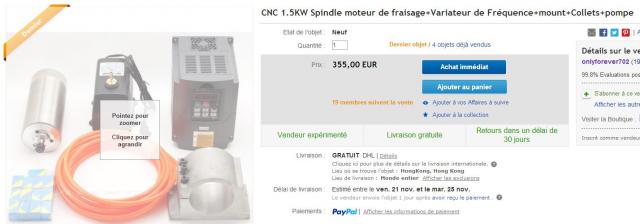

je pensais acheter ce type de variateur avec son moteur:
http://www.ebay.fr/itm/CNC-1-5KW-Spindle-moteur-de-fraisage-Variateur-de-Fr…


je ne sais pas trop ce que ça vaut et est ce compatible avec mon interface chinoise avec la sortie PWM...

sinon moteur KRESS comme beaucoup.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 18 Nov - 23:47 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

Salut Turbo.


Ah c'est déjà bien avancé, et surement plus rigide ??.
La motivation, eh oui, c'est beaucoup de travail, l'on crois toujours que cela est facile, mais tu verra après.
Quand tu aura les premiers usinage fait, 'heureux tu sera'.


Pour la broche oui, tout est compatible sur Mach3.
Pour cette broche, il y a plusieurs puissance et modèle, cela la est a refroidissement a eau, mais existe a refroidissement a air.


Mais avant fait quelques test avec un feuille de papier et marker, pour te faire la main au manipulation.

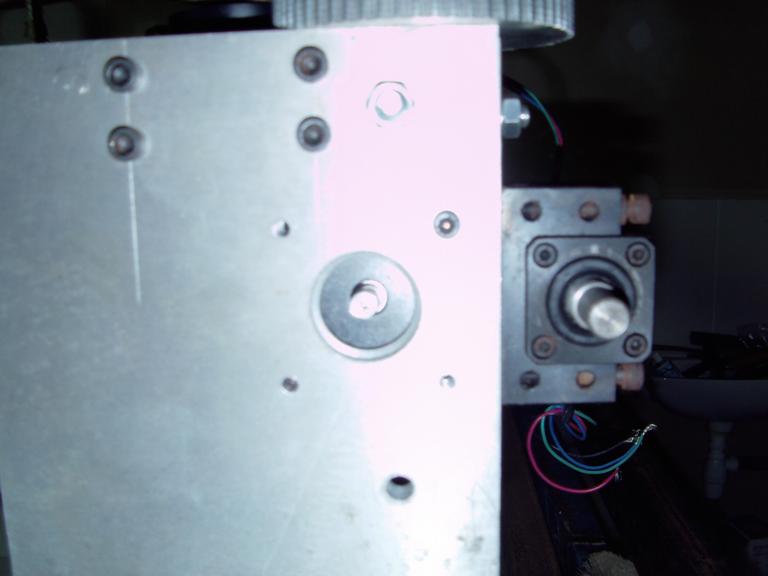

Fait nous des gros plans en photos de cette partie

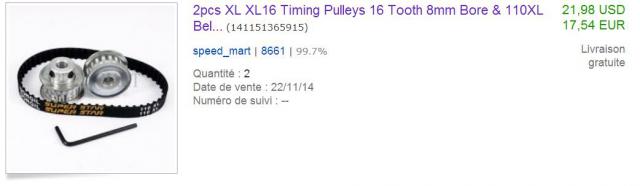

Pour voir plus grand la fixation moteur et courroies, Merci a toi, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Wed 19 Nov - 00:23 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

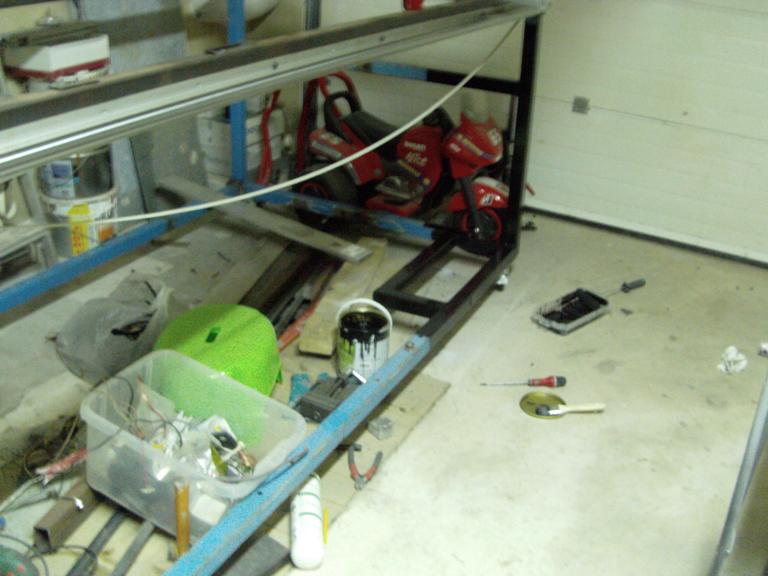

[color=] oui oui c'est plus rigide et avec 2 moteurs de chaque coté,ça sera mieux.
la motivation avec la perte de mon frère,ma grand mère et mon boulot...ce n'est pas simple

je vais refaire des photos mais j'attends la lumière du jour car mon APN n'est pas le top du top.

ma machine risque de tourner beaucoup d'ou l'idée du var+moteur+refroidissement a eau

peut on mettre un diamètre de 8 comme une défonceuse dans une broche KRESS?


MERCI PAPY


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 19 Nov - 00:44 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

Bonsoir Turbo.

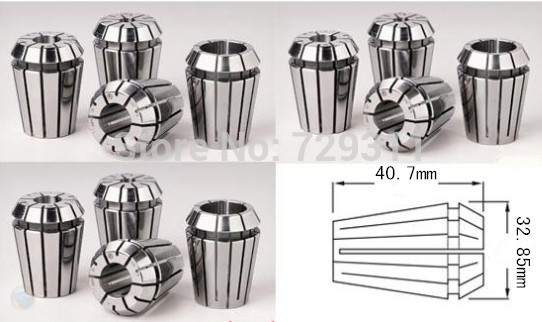

Pour les fraises oui tout est possible si tu a pris les pinces qui vont avec, car il y a beaucoup de modèle en diamètre,

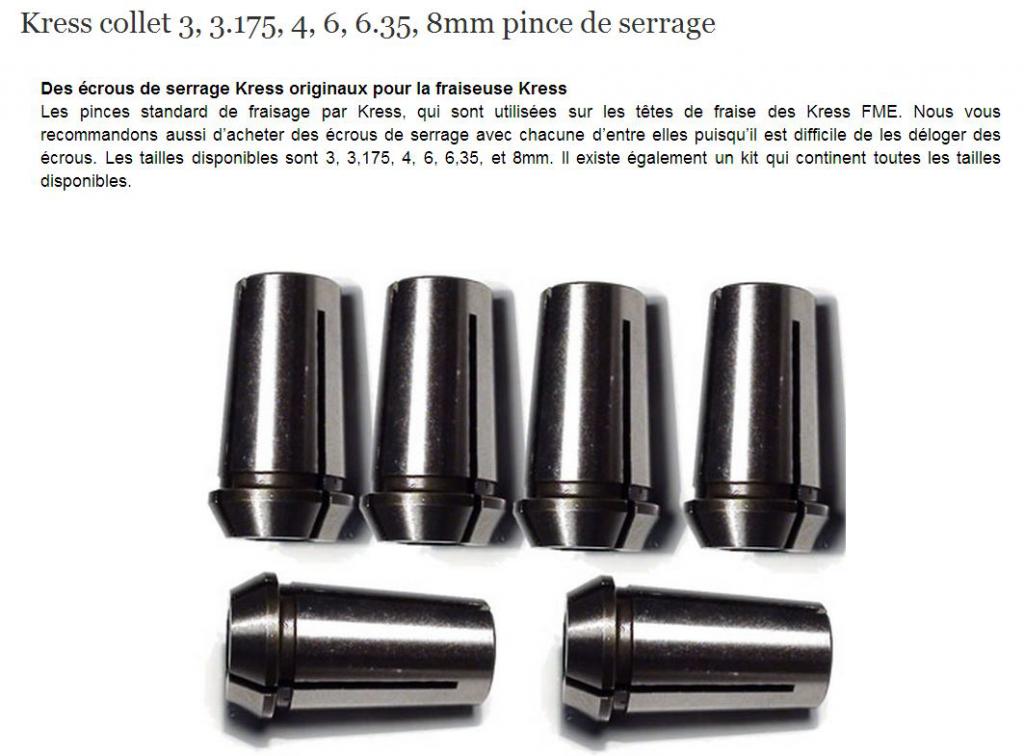

Mais aussi de taille différente, celle des 'Kress' sont de qualité, mais sont 'propriétaire', C'est a dire, unique sur cette machine.




Pour les autres tout dépend de la taille de fraise que tu va utilisé, ER20 - ER25 .....





Mais pour les fraises celle qui sont le plus rentable ce sont celle de 1/8 pouce, (3.17mm)








A bientot, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Wed 26 Nov - 00:48 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

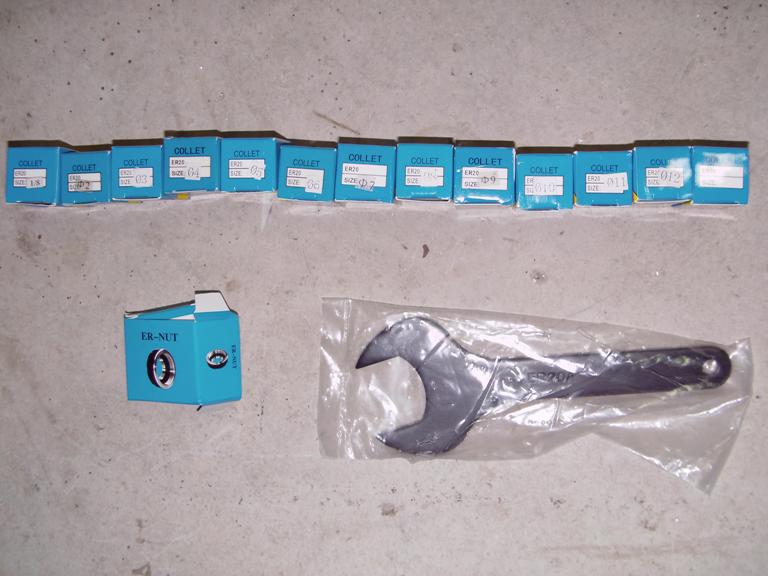

j'ai commandé le variateur et broche made in china,il y a les adaptateurs pour le mandrin.
on verra bien ce que cela donne...

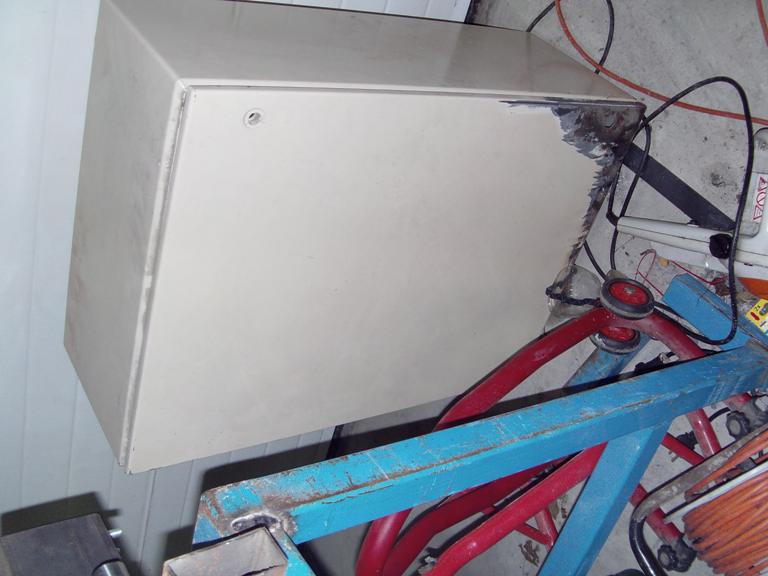

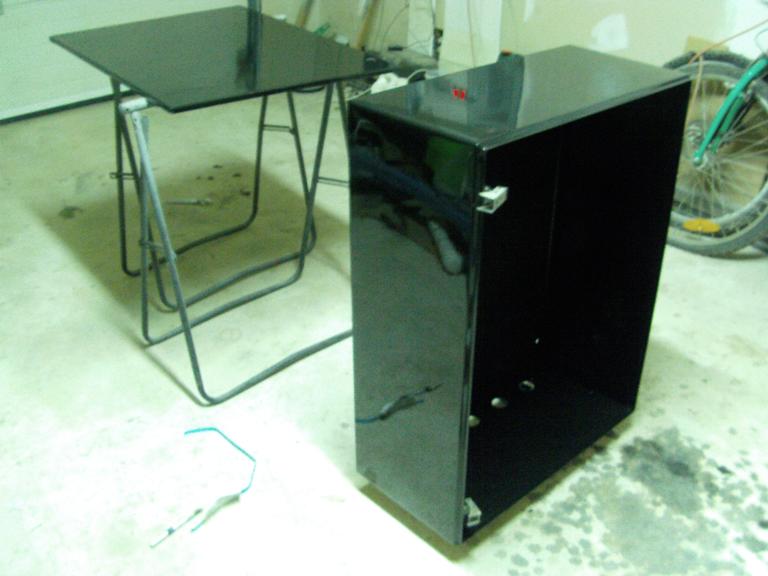

j'ai trouvé un coffret :

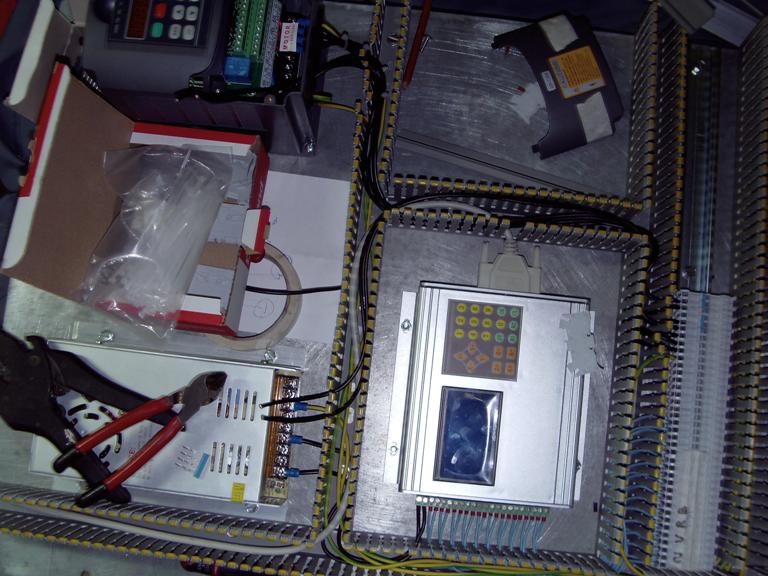

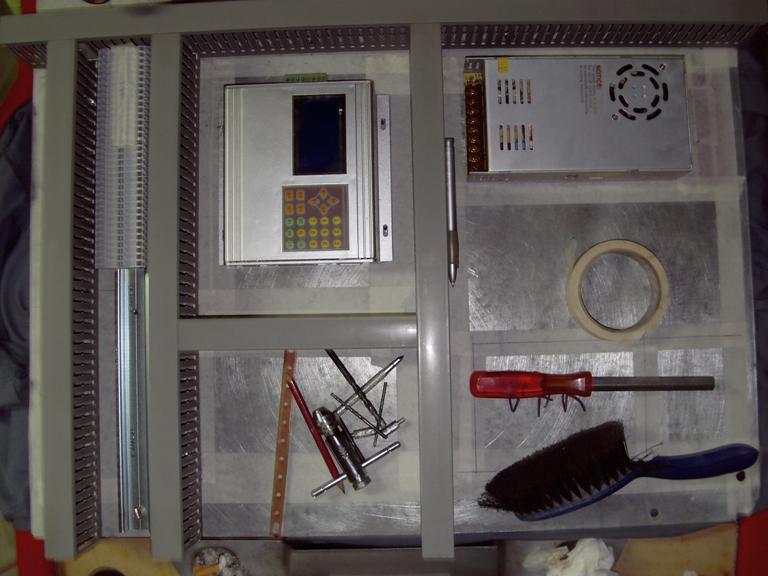

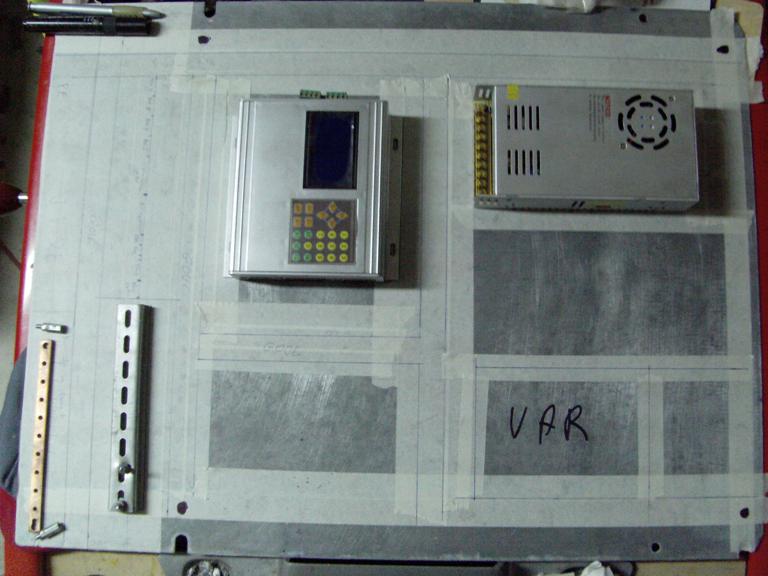

et création de la platine:


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 26 Nov - 09:15 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

Salut Turbo.


Beau coffret  il y aura de la place.


Quel type de broche a tu commander ?? et avec quels pince ER ??.


Ça va bientot tourné alors, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Thu 27 Nov - 01:24 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

salut papy

il y a de la place,j'ai anticipé le changement de l'électronique si besoin...(cartes d'axes ,alim suplémentaire)

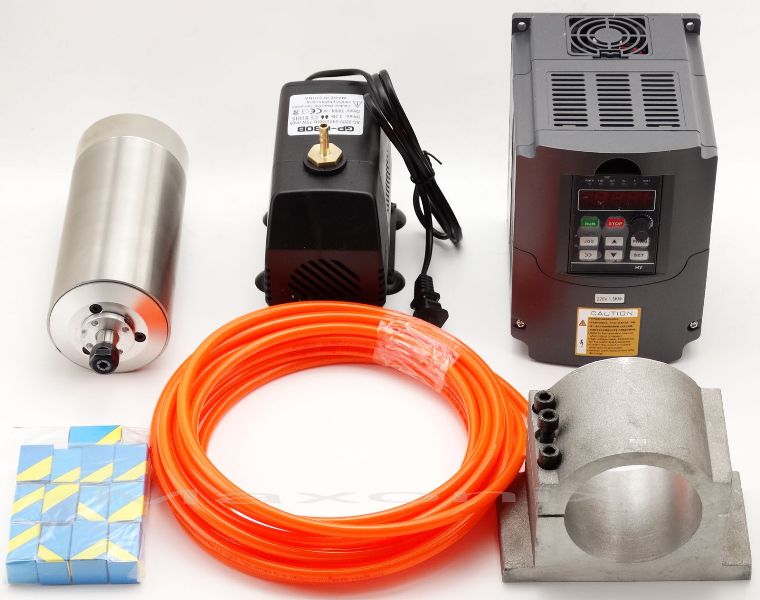

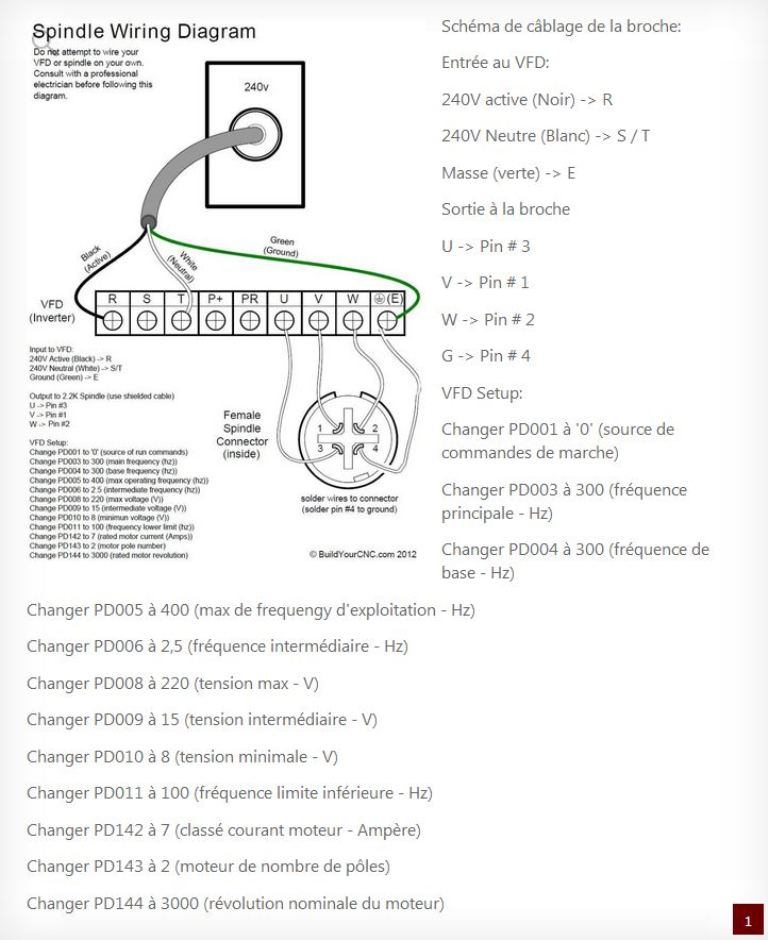

pour le var et la broche:

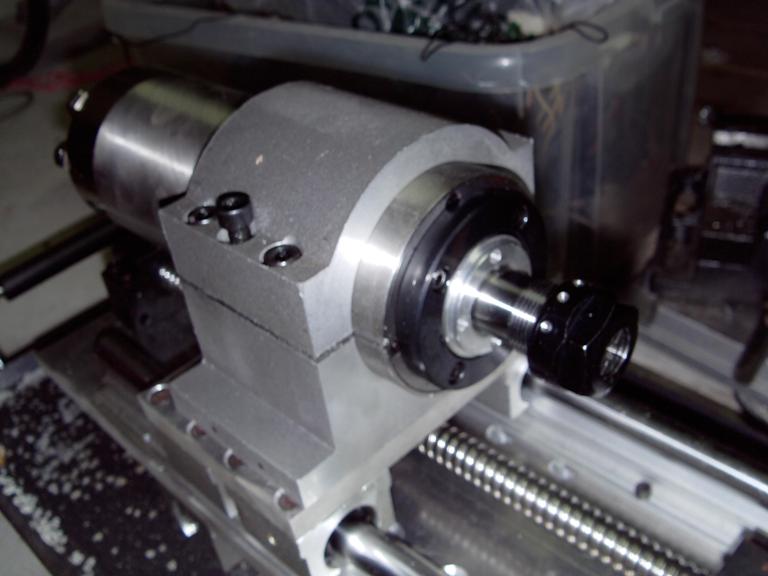

en 2.2KW comme sur la photo avec les brides etc...

aujourd'hui je suis parti à la recherche de goulottes et bornier à pas trop cher(et dire que j'étais cableur...)



j'espère que ça va tourner...
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 27 Nov - 09:07 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

Salut a toi.


Belle agencement.

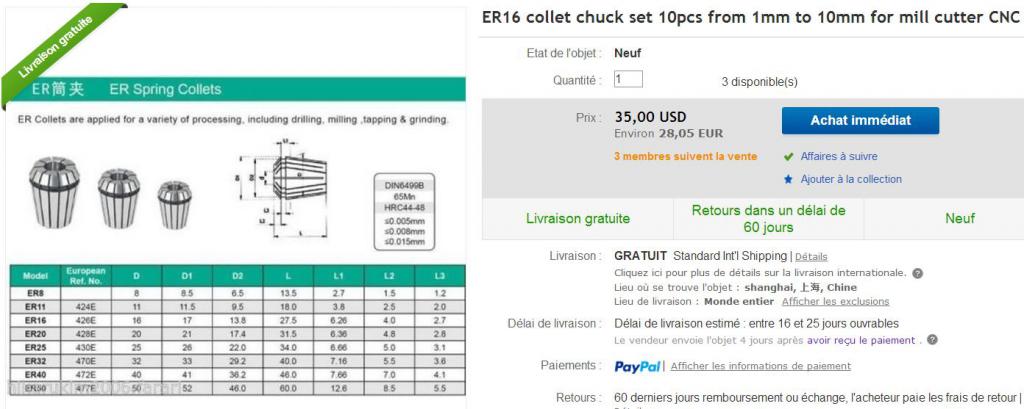

La broche a quel type de pinces ER11 ou ER16 ......


Ou en est le montages des moteurs et des transmissions ??


A bientot, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Fri 28 Nov - 00:25 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

salut papy

c'est de l'ER20 si un jour je reçois mon colis...

je suis allé dans une entreprise"MICHAUD" qui m'a gentillement envoyé chier avec mes 4 poulies...

bref,je cherche à dimentionner mes poulies , courroies en fonction du diamètre interne.

petite poulie,petit tendeur=peu de marge
grande poulie,tendeur plus grand=un peu plus de marge



le top serait une poulie barreau pour ce moteur
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 28 Nov - 00:36 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

Bonsoir Turbo.


Et oui c'est pas facile de trouvé un "pro" pour te faire deux fois rien pour lui.


Mais tu peut trouvé ce genre de kit pour cette transmission.





Juste un roulement a ajouté, comme tendeur.


Je viens justement d'en commander deux kit pour mon nouveaux projet "DeuKy-CNC",
Qui est en sont début, soudage des acier pour sont châssis.


A bientot, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 3 Dec - 02:12 (2014); edited 1 time in total
Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Wed 3 Dec - 01:12 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

salut papy
j'ai vu tes videos sur YouTube,beau boulot

j'ai reçu le kit moteur / var,je n'ai pas encore testé
le moteur à l'air costo,le var fait trés plastique




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 3 Dec - 01:50 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

Bonsoir Turbo.


Eh bien cela avance bien ton boitier, beaux travail en tout cas.


Pour la broche c'est bien des pinces ER16, a tu le jeux complet avec ??


Le VDF est valable , 1500W ??, moi je vais commander celui-la pour "DeuKy-CNC".





A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Thu 4 Dec - 00:19 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote


voila les collets que j'ai reçu en ER 20:1/8-2-3-4-5-6-7-8-9-10-11-12-13

le var et la broche sont en 2.2Kw

il faut que je test mais impossible de trouver du 4g1.5 par chez moi et je n'ai pas envie de refaire la fiche vu qu'il faut la souder .

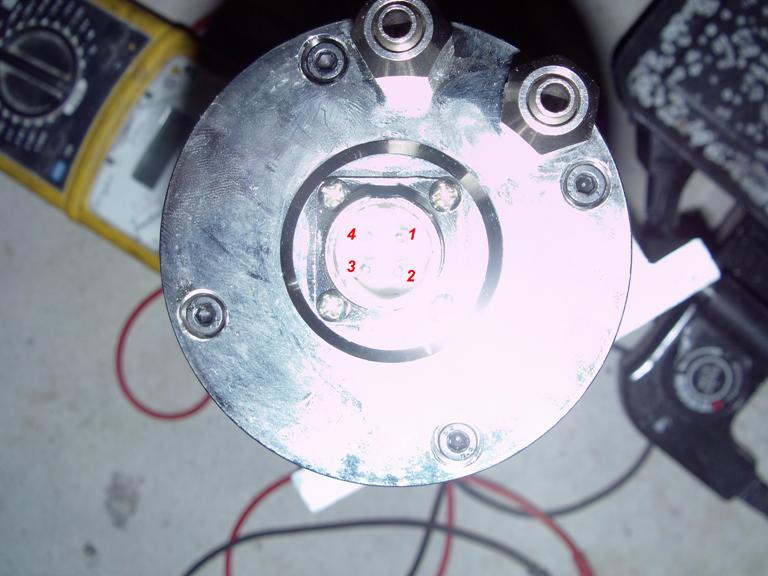

de plus je n'ai pas le cablage de la broche:

pour moi 1-3-4 pour le moteur et 2 pour la terre (sachant que 2 n'est pas la masse moteur???????)

bref peu de doc avec le var et la broche...

A+ papy
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 4 Dec - 01:10 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

Salut a toi.





C'est cela que tu recherche ??, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Fri 5 Dec - 01:09 (2014); edited 1 time in total
Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Fri 5 Dec - 00:59 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

salut papy

ce câblage est bon,je viens d'essayer.j'ai retiré la terre que j'avais plus ou moins branché par doute sur "R"
sur ce genre de var il y a l’inscription sur le châssis plastique à droite et à gauche(suivant le model d'élec à l'intérieur)


bref ça fonctionne Shocked



j'ai trouvé du 4g1.5 pour la broche...
un peu compliqué à souder dans cette petite prise
en 4g1 j'ai peur que le câble glisse dans la collerette de la prise ou mettre un bout de gaine rétractable.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Thu 18 Dec - 01:43 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

je n'avance pas
j'ai retourné tout le batis qui supporte la cnc,j'ai soudé des roulettes plus costaud.
nouvelles poulies et courroies commandées ce soir.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Tue 23 Dec - 01:38 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote



toujours en attente de ma commande...
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 23 Dec - 10:23 (2014)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

Salut Turbo.


Cela prend forme, Mais pas d'autres photos plus explicite, comme, les fixations des écrous de vis a billes ??.


La course de la broche est de combien dans l'axe "Z" ??.


Merci a toi, et bonne fin d'année, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Thu 15 Jan - 01:20 (2015)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

petites soudures pour mettre le coffret électrique


peinture du coffret

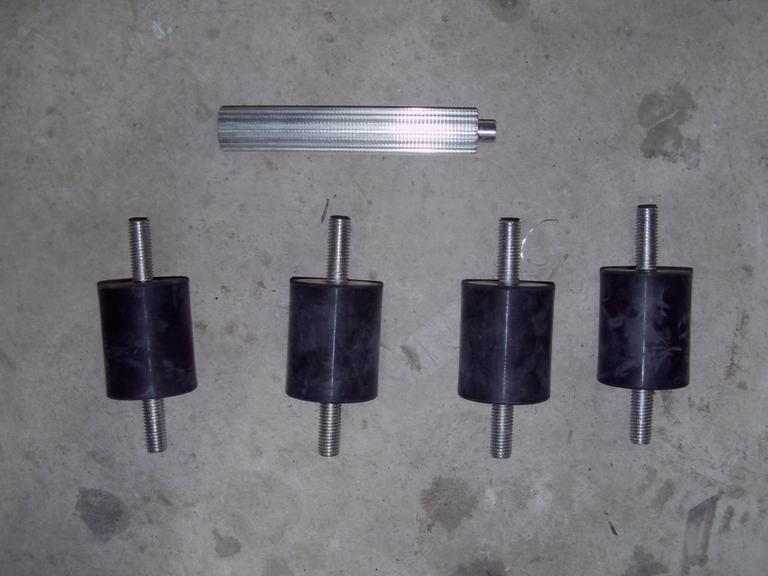

j'ai enfin reçu mes poulies et le bon barreau ( tri distribution ne m 'avait pas envoyé le bon...) ainsi que des silents bloc pour mettre entre mon chassis inférieur et supérieur


j'attend encore deux commandes (un voyant et un arret d'urgence) pour finir le coffret
un peu de peinture pour les finitions
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 15 Jan - 08:01 (2015)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

Salut Turbo.


Et bien cela bouge, A tu déjà fait des tests sur les moteurs ??.


A tu des photos de l'ensemble, et détails ??.


Comment va tu faire tes poulies et quels type de courroies a tu mise ??.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Thu 23 Apr - 00:10 (2015)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

encore du retard....
la vie est vraiment courte...bref

la machine avance de nouveau ,peinte etc...
poulies et barreau OK
voyant et AU OK

je cherche à commander le variateur avec la sortie pwm mais impossible pour l'instant...ça m'énerve........
je vais mettre des photos cette semaine
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 23 Apr - 08:12 (2015)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

Salut Turbo


C'est vrais que l'on crois que c'est une simple formalité de crée un/une CNC.
Mais beaucoup de temps a 'cogité' et puits a comprendre comment cela va être fait,
En fin de compte ce n'est pas si simple de l'on crois au départ.


Oui des photos, pour voir un peu l'ensemble de la machine.




Pour ma part "DeuKy-CNC" n'est pas encore fini.  A bientot, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Mon 27 Apr - 23:00 (2015)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

quelque photos de l'avancement:









- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Tue 18 Aug - 23:30 (2015)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

1ere gravure

quelle galère pour débuter...

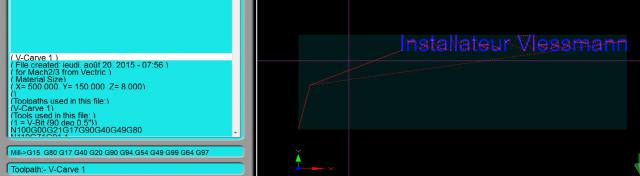

je suis entrain de regarder inkscape mais pour l'instant impossible de générer un simple G code....il me manque une info mais laquelle....

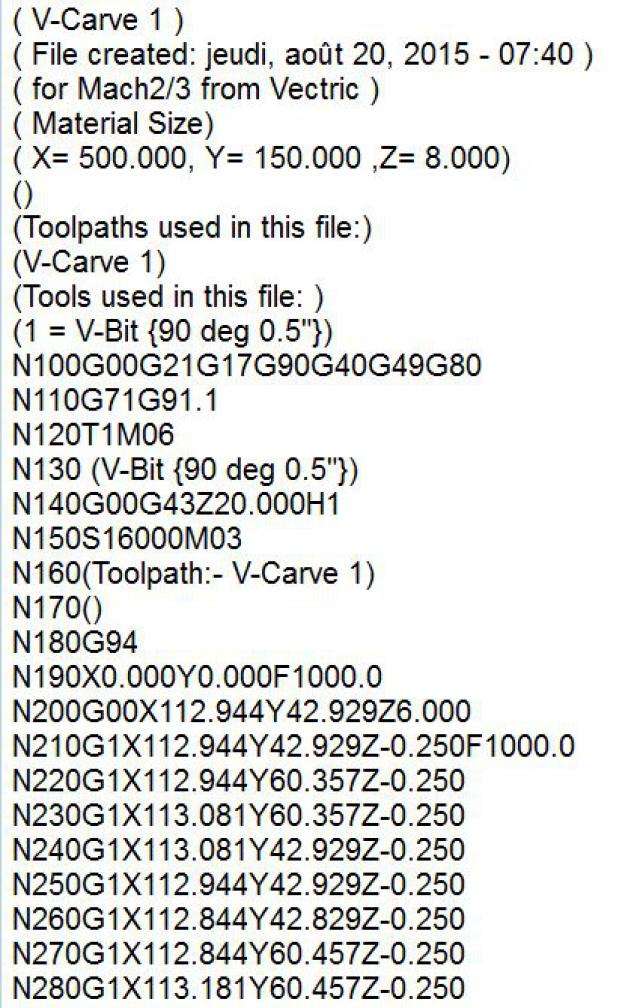

pour l'instant je travail avec heekscnc pour faire de simple chose
si vous connaissez un logiciel simple et gratuit ou pas cher, je suis preneur.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 18 Aug - 23:48 (2015)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

Salut Turbo.


Pour une premiere, c'est vrais que cela est galère, surtout pour une Turbo-CNC.


A bientot pour d'autres vidéo, PapyKy.



Voila le premier usinage de cette "UneKa-CNC".



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Wed 19 Aug - 23:57 (2015)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

pour l'instant,elle n'est pas turbo....
je cherche un script pour la mise à zéro en auto
j'ai entendu parler du m930 mais je n'ai pas trouvé sur le net
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 20 Aug - 08:08 (2015)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

Salut Turbo.


Pour l'usinage de cette partie de texte crée par un logiciel de dessin.





Il te faut crée sont parcours d'outil, et tu peut voir une simulation sur le logiciel 'coprocesseur'.





Et voir comment sera l'aspect final du travail, avant le lancement du Gcode dans Mach3.





Voila le début du Gcode généré par le logiciel 'Coprocesseur' (+/- 4600 lignes) et envoyer sur Mach3, pour l'usinage de ce dessin.





Le Transfer effectué dans Mach3, et prêt au démarrage du CNC,




Ici sur une autre présentation de Mach3, mais c'est uniquement la présentation de l'écran.


Mais avant faut déterminé l'emplacement du brute sur la table, comme sont hauteur.








Qui fait partie des paramétrage dans le logiciel Mach3, et seulement après débuté l'usinage.





Ici j'ai utilisé 3 programmations pour chaque partie du texte, mais l'on peut très bien crée tout d'un bloc.





Cela est réalisé en moins d'une heure, tout compris, dessin, découpe du brute, placement et usinage.


A plus, PapyKy.












- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
GT76turbo


Offline

Joined: 25 Apr 2014
Posts: 29
Localisation: France, c'est grand.
Locomotion: Renault gt turbo
Loisirs: Mecanique
Date de naissance: 28/02/1981
Masculin

PostPosted: Wed 26 Aug - 23:30 (2015)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

j'ai essayé lazycam de mach3,ça ne me sort rien de propre du tout
j'ai essayé inkscape,je ne sors rien du tout en terme de gcode même avec des tutos
j'ai essayé ggbitmap ,idem

il me manque vraiment un logiciel 'coprocesseur' (simple efficace)
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
GT76turbo


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 26 Aug - 23:40 (2015)    Post subject: Turbo fabrique sa Turbo-CNC. Reply with quote

Bonsoir Turbo.


C'est vrais c'est pas simple !!!!!.


De trouvé, et surtout en français, moi j'ai pas trouvé, A ++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Contenu Sponsorisé






PostPosted: Today at 02:15 (2019)    Post subject: Turbo fabrique sa Turbo-CNC.

Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres. All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
