"BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index

"BricAuBoisAuFer" pour les 'Makers' du bricolage.
Ps: Excusez moi d’avance pour mes quelques fautes, mais je n'ai pas fait de grande écoles. PapyKy.

 FAQFAQ   SearchSearch   MemberlistMemberlist   UsergroupsUsergroups   RegisterRegister
 ProfileProfile   Log in to check your private messagesLog in to check your private messages   Log inLog in

Les dessins du CNC de Djinfo.


Post new topic   This topic is locked: you cannot edit posts or make replies.    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres.
Previous topic :: Next topic
Author Message
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 13 Apr - 09:34 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

PublicitéSupprimer les publicités ?

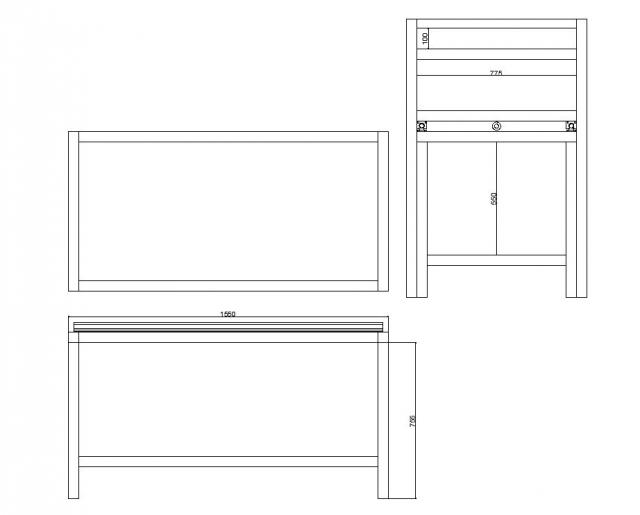

Ici sont transféré les croquis fait pour Djinfo.


Et d'autres info's pour ta construction CNC, J’espère que cela l'aidera a crée son CNC.


Salut a tous.

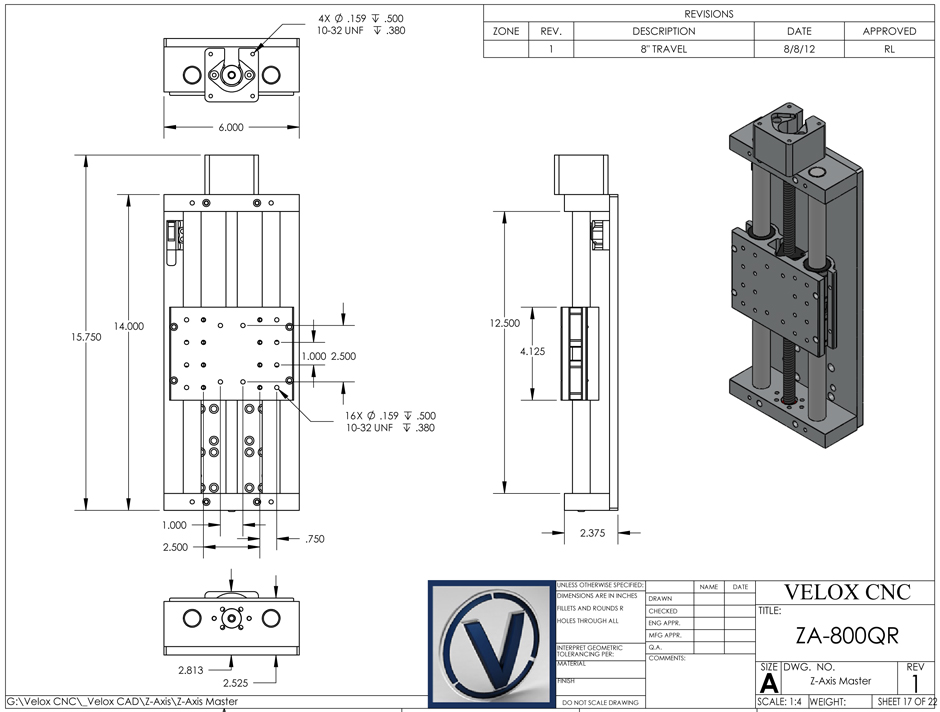

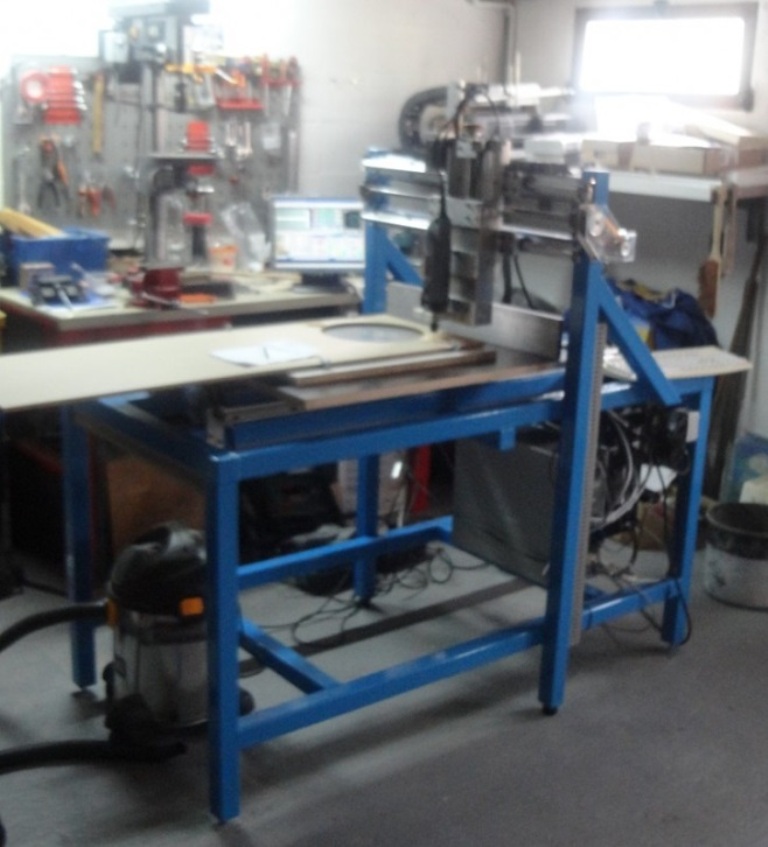

J'ai reçu par Mail une photo du model que notre membre "Djinfo" voudrais copier.

Ainsi que un 'PDF' que j'ai découpé en 'JPG'.





Sais pas d'ou vient ces copies photo et plans.


Merci pour lui, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sun 8 Jun - 07:37 (2014); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 13 Apr - 09:35 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

  J'ai replacer tes info's sur cette page, pour plus de facilité de lecture, PapyKy.



Pour répondre a PapyKy les plans et photo vienne de team usinage


et je remercie encore au passage pour m'avoir envoyer tout les détails.


j'ai trouver un pdf avec les moteurs qu'il recommande pour cette machine qu'en penser vous merci.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sun 8 Jun - 07:41 (2014); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 13 Apr - 09:38 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

Bonsoir a toi.


Pour en revenir sur les rail du "X", pour moi elle sont placée bien trop prés l'une de l'autre.
Elle devais être placée le plus possible a l’extérieur, sur les longerons déjà en place.


Je vais dessiné une ébauche, d’après les cotes sur ce croquis reçu,
comme je le vois, et le posterais ensuite, A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 13 Apr - 09:39 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

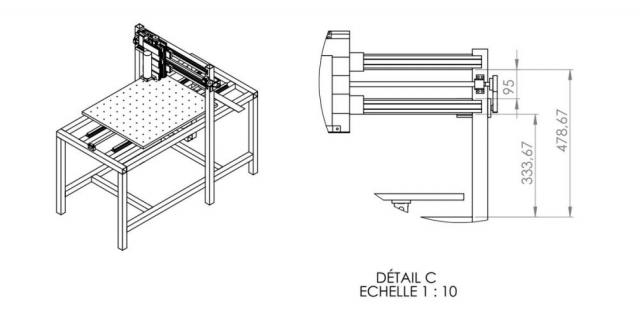

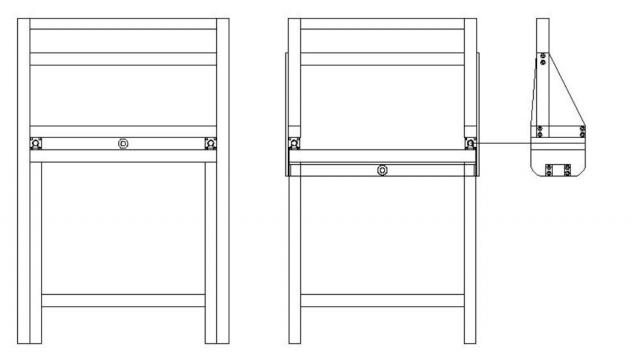

Un projet.

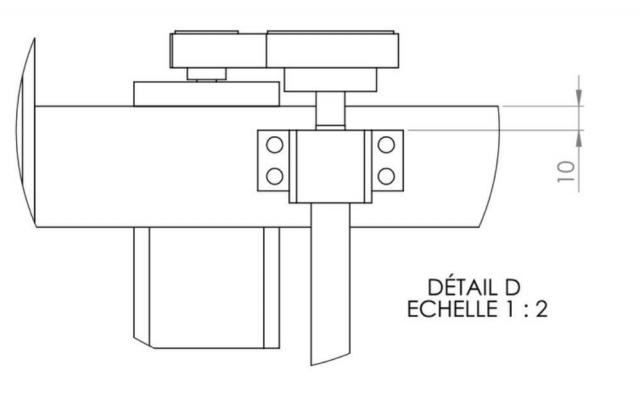

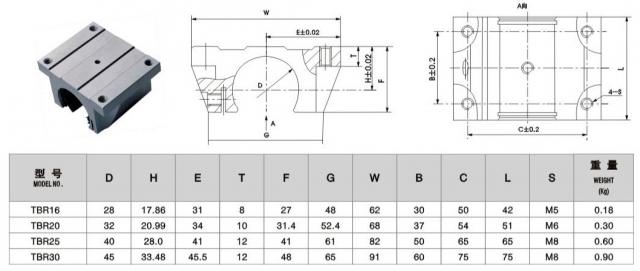

Un détail du rail "X".

Reste a faire le détail de la transmision moteur vis a billes au centre de la table.


A++, Mais cela est mon avis, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 13 Apr - 09:39 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

Salut Djiofo.


Pour placer les rail du "X" il faut que ton cadre de la table sois faite, pour fixer les patins.
Et retourné le tout sur le bâtis pour le perçages des trous de fixation des rails bien parallèle au patins.
Le tout doit translaté très facilement sans contrainte sur tout sa longueur.


https://www.youtube.com/watch?v=Z1qhZK5xj5Y


Sans oublier de placer des butées pour sortir des patins.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 13 Apr - 09:40 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

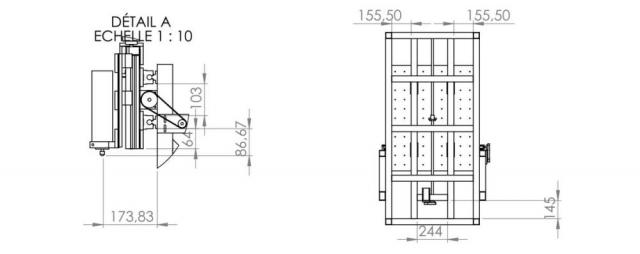

Salut Djinfo.

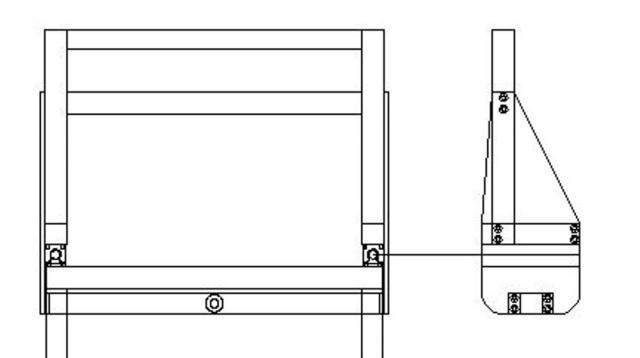

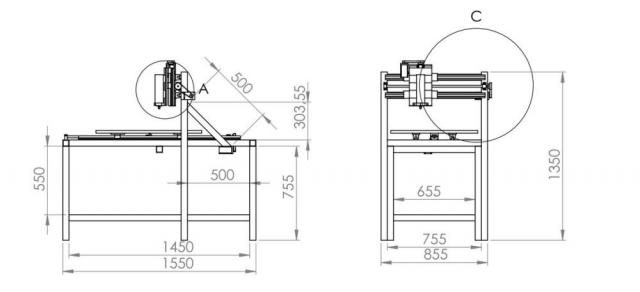

Voila je vient de finir une ébauche du portique, enfin avec ce que tu a comme tube.

Il te faudrait deux tôle de 10 Mm pour faire les montants, suivant les cote du dessin.

Car avec une seul vis a billes dans le "X",
Il faut passé sous la table, qui sera fixer dans le tube au centre.



Cela peut être coupé a la disqueuse, mais les trous devront être foré ensembles,
Qui serais tracé avant toute découpe.






J’espère que tu aura ainsi une idée de ce portique, qui aurais une course du "X" de 1400 - 225 = 1175 MM Maxi.
Sur une largeur "Y" de +/- 650 Mm.


A++ PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 15 Apr - 21:26 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 13 Apr - 09:41 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

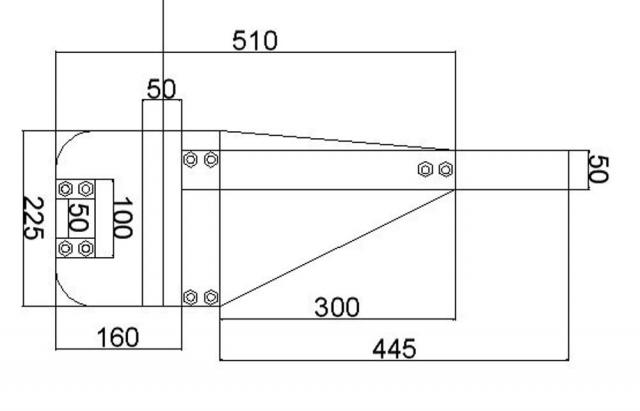

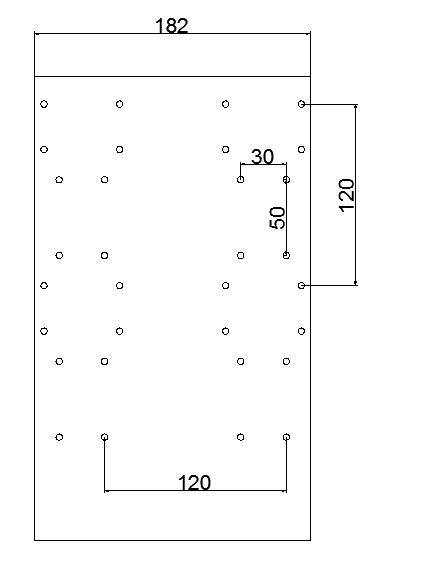

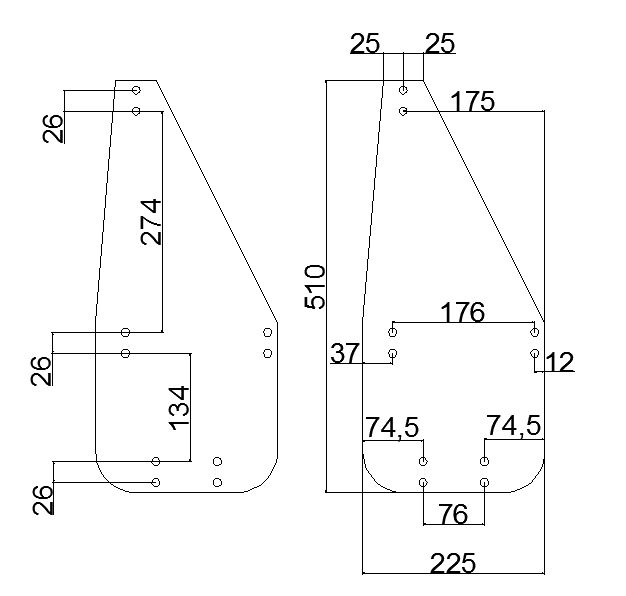

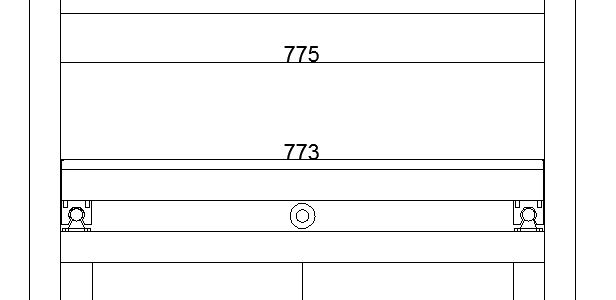

Les cotes des trous sur tôle.





A tracé a l’équerre, pointer, foré a 10 Mm, ensemble sur foreuse a colonne de préférence.


Bon WE a tous, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 13 Apr - 09:42 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

Salut.


Oui sous la table un tube de 50/50, avec un trou au centre pour l'écrou de la vis a billes,
Et au extrémité une chute de la tôle du portique de 50 x 100 forée comme la tôle et soudée bien droite sur le tube.





A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Djinfo


Offline

Joined: 29 Mar 2013
Posts: 83
Localisation: Courcelles - Belgique.
Locomotion: Mercedes c200 cdi
Loisirs: Informatique menuiserie
Date de naissance: 02/09/1963
Masculin

PostPosted: Thu 17 Apr - 09:14 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

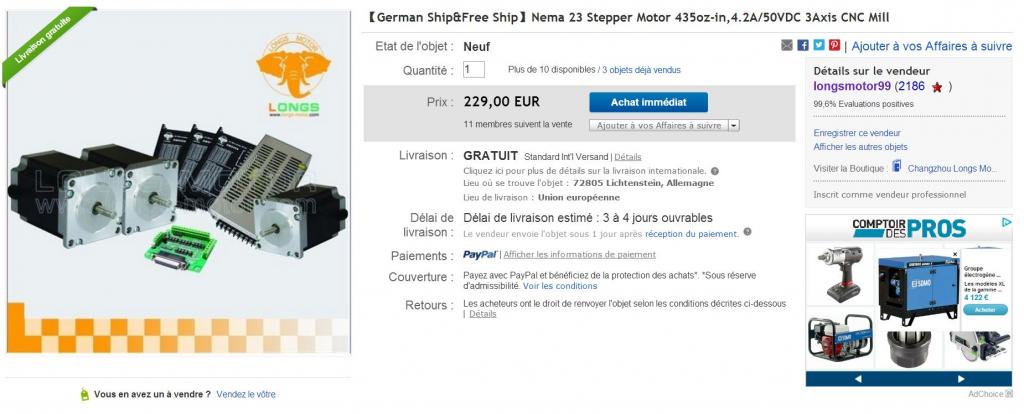

bonjour question moteurs j'ai prévu de mettre ceux-ci

Nema 23 stepper motor 435 oz.in, 4.2A, 4 leads, 2 phase Longs Stepper Motor (23HS9442
Step angel (°) 1.8
Motor Length L(mm) 115
Rate Voltage (V) 3.78
Rate Current (A) 4.2
Phase 0.9
Resistance (Ω)
Phase Inductance (mH) 3.8
Holding Torque (oz.in) 430
Lead Wire (NO.) 4
Rotor Inertia (g.?) 800
Detent Torque (kg.cm) 0.12
Motor Weight (kg) 1.40
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Djinfo.


Back to top
MSN
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 17 Apr - 18:43 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

Bonsoir Djinfo.

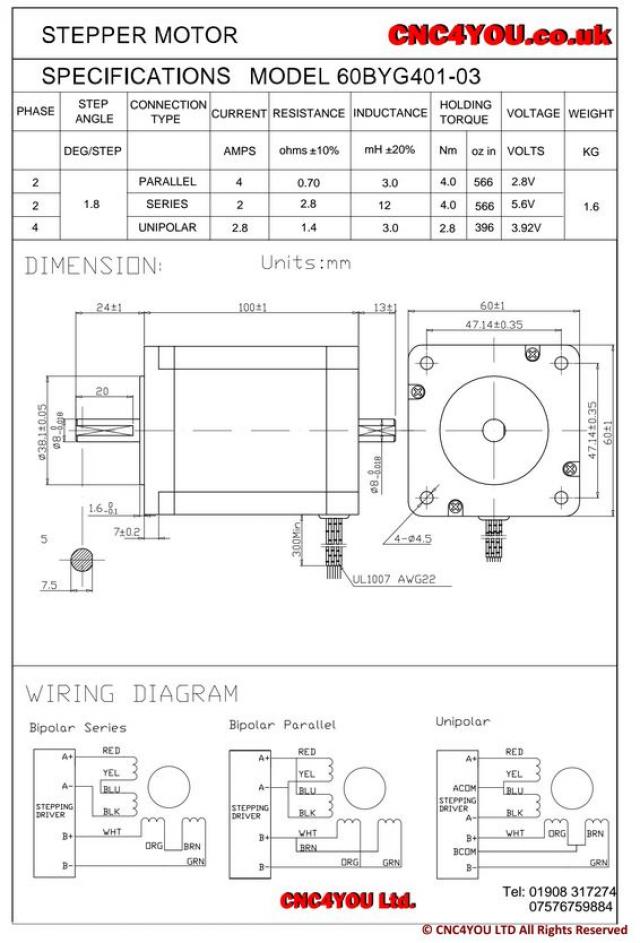

Avec la référence moteur, je trouve cela.

Si c'est cela, c'est très bien pour le CNC que tu veut monter.
Et en plus complet est un bon prix et fourniture rapide car en Allemagne.


A++, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Djinfo


Offline

Joined: 29 Mar 2013
Posts: 83
Localisation: Courcelles - Belgique.
Locomotion: Mercedes c200 cdi
Loisirs: Informatique menuiserie
Date de naissance: 02/09/1963
Masculin

PostPosted: Thu 17 Apr - 18:51 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

merci de ta reponse et comme mon portique va etre en tube de 50x50x5 sa ne sera pas trop lourd
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Djinfo.


Back to top
MSN
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 17 Apr - 18:55 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

Salut a toi.

Non, car 4.2 A, c'est puissant, cela sera très bien, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Djinfo


Offline

Joined: 29 Mar 2013
Posts: 83
Localisation: Courcelles - Belgique.
Locomotion: Mercedes c200 cdi
Loisirs: Informatique menuiserie
Date de naissance: 02/09/1963
Masculin

PostPosted: Thu 17 Apr - 18:56 (2014)    Post subject: cables pour moteur pas a pas Reply with quote

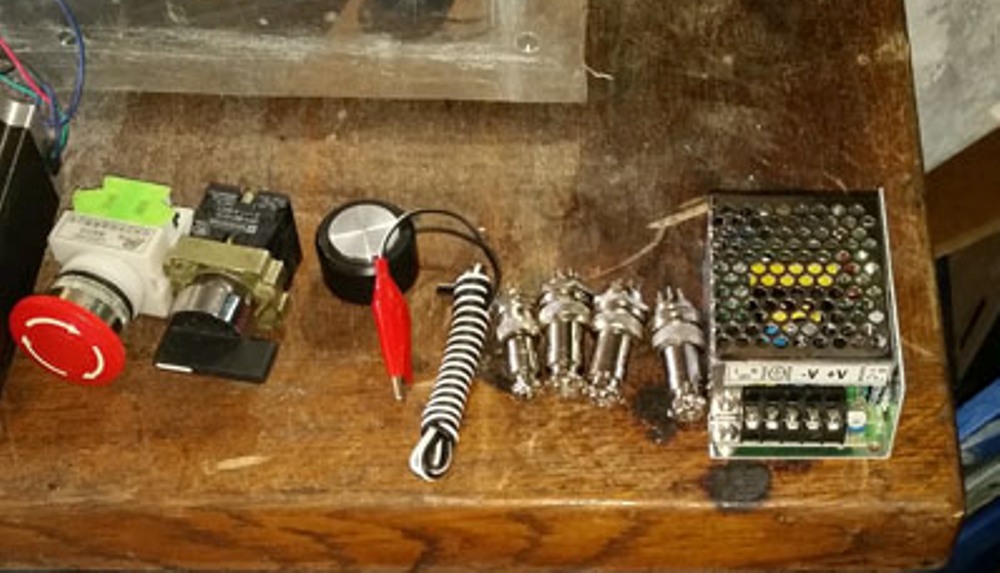

super merci de ta reponse et pour raccorder mes moteurs j'ai commander 50metres de cable 50 METRES DE CABLE TELEPHONE PTT TELEPHONIQUE 4 PAIRES AWG24 vous allez me dire c'est beaucoup mais sa peu toujours servir lol
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Djinfo.


Back to top
MSN
Djinfo


Offline

Joined: 29 Mar 2013
Posts: 83
Localisation: Courcelles - Belgique.
Locomotion: Mercedes c200 cdi
Loisirs: Informatique menuiserie
Date de naissance: 02/09/1963
Masculin

PostPosted: Sun 20 Apr - 09:11 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

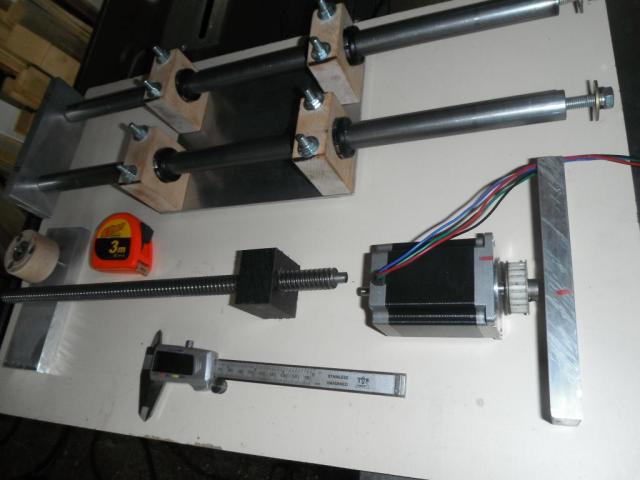

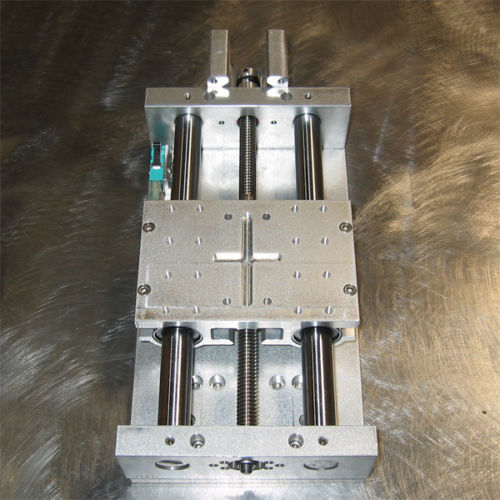

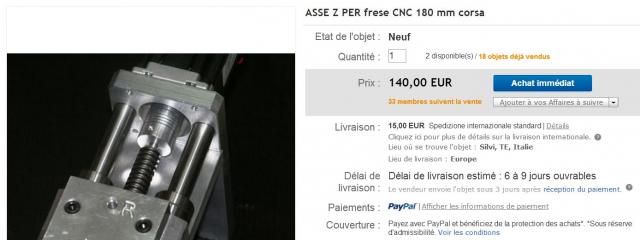

bonjour comme je ne suis pas equiper pour usiner des pièces pour l'axe z j'ai trouver un axe z tout fait sur eBay en Italie

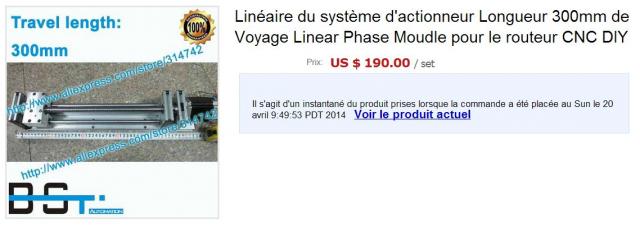

http://www.befr.ebay.be/itm/190817658622?ssPageName=STRK:MEWAX:IT&_trks…
POUR AXE Z fraiseuses CNC 180 mm de course
Z-AXIS COMPLET
180mm course
système de registre escargot jeu
dimensions 80X280
plaques d'aluminium de 15 mm d'épaisseur
esquisser Montage NEMA moteur 23
spécifier essieu de 6,35 à 8 mm
Guides de 16 mm
à double roulement 70 mm




vous en penser quoi merci.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Djinfo.


Back to top
MSN
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 20 Apr - 12:40 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

Bon WE a toi.


Cela est pas mal car c'est pas très large.
Mais 180 Mm de cours suffira-t-il ?.


La vis et moteur sont fourni, ??.


Pour ma part "LayKa" a fait ces premiers déplacement, très rapide hier, ferais une vidéo après-midi.


A++, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Djinfo


Offline

Joined: 29 Mar 2013
Posts: 83
Localisation: Courcelles - Belgique.
Locomotion: Mercedes c200 cdi
Loisirs: Informatique menuiserie
Date de naissance: 02/09/1963
Masculin

PostPosted: Sun 20 Apr - 13:09 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

bonjour hate de voir la video du premier usinage pour ta question le moteur n'est pas fourni avec et la vis je croit bien que oui par apres je pourrer toujours modifie quand ma machine s'aura usiner et que je pourrez faire mes pièces moi meme
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Djinfo.


Back to top
MSN
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 20 Apr - 13:13 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

Bonne fête de pâque a tous.


Oui c'est vrais, mais il y a encore pas mal de pièces quand même, pour les autre axes.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Djinfo


Offline

Joined: 29 Mar 2013
Posts: 83
Localisation: Courcelles - Belgique.
Locomotion: Mercedes c200 cdi
Loisirs: Informatique menuiserie
Date de naissance: 02/09/1963
Masculin

PostPosted: Sun 20 Apr - 13:18 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

bonne fete de paque a toi aussi oui bien sur mais j'achete au fur a mesure de mes moyens j'ai commander le kit moteur que tu ma montrer sur eBay j'ai recu 2 rails de 1400 + divers petite pièces fin de courses etc...
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Djinfo.


Back to top
MSN
Djinfo


Offline

Joined: 29 Mar 2013
Posts: 83
Localisation: Courcelles - Belgique.
Locomotion: Mercedes c200 cdi
Loisirs: Informatique menuiserie
Date de naissance: 02/09/1963
Masculin

PostPosted: Mon 21 Apr - 17:23 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

sinon j'ai trouver ceci en chine voici le lien lequel est mieux


http://www.aliexpress.com/snapshot/6069594397.html
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Djinfo.


Back to top
MSN
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 21 Apr - 17:46 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

Bonne fête a toi.

Oui c'est plus de course.
Mais je crois que ce site est plus destiné pour les US, car les frais de port sont démesuré.

Faire un axe "Z" n'est pas plus difficile que les autres.

Des guides et des patins, deux tôles, deux supports et quelque vis ce font bien a la foreuse a colonne.

A++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Djinfo


Offline

Joined: 29 Mar 2013
Posts: 83
Localisation: Courcelles - Belgique.
Locomotion: Mercedes c200 cdi
Loisirs: Informatique menuiserie
Date de naissance: 02/09/1963
Masculin

PostPosted: Mon 21 Apr - 17:48 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

avec les frais de port sa me revient a 211euro
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Djinfo.


Back to top
MSN
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 21 Apr - 18:08 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

Salut a toi.


Oui possible,
Mais si cela vient par "DHL ou Fredex" tu va recevoir une invitation a payer le dédouanement et frais de port en plus.

Comme moi, pour les vis a billes commandée pour le tour, de prés de 55 €.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Djinfo


Offline

Joined: 29 Mar 2013
Posts: 83
Localisation: Courcelles - Belgique.
Locomotion: Mercedes c200 cdi
Loisirs: Informatique menuiserie
Date de naissance: 02/09/1963
Masculin

PostPosted: Mon 21 Apr - 18:26 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

oui surement il parle aussi de ems je ne connait pas et aussi dhl et fedex donc frais de douane je vais laissez tomber
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Djinfo.


Back to top
MSN
Djinfo


Offline

Joined: 29 Mar 2013
Posts: 83
Localisation: Courcelles - Belgique.
Locomotion: Mercedes c200 cdi
Loisirs: Informatique menuiserie
Date de naissance: 02/09/1963
Masculin

PostPosted: Tue 22 Apr - 19:10 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

bonjour a tous pour finir je vais essayer de le faire moi meme mais quel dimention choisir je vais prendre une vis a bille de 350 et 2rail de 300 quel dimention doit avoir les tole d'ulu pour les fixer pour ne pas faire d'erreur
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Djinfo.


Back to top
MSN
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 22 Apr - 19:31 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

Salut Djinfo

C'est plutôt inverse dans les longueurs, 350 pour les rails et 250/300 pour la vis a billes.
Quel type rail ? et vis ??, Quels model a tu pris pour le "X" ??.


Une photo serais bien, NON ?.


Pour les tôles pour chariot du "Y", c'est suivant les dimensions de la largeur des rails "Y & Z",
Disons 3 x la largeur des patins des rails plus 20 Mm pour etre sur du passage de l'écrou de la vis.

Pour être sur il te faut déjà les rail et vis des deux axes "Y & Z",

serais plus sur de faire un test avec un bout de bois, comme ici sur cette photos.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Djinfo


Offline

Joined: 29 Mar 2013
Posts: 83
Localisation: Courcelles - Belgique.
Locomotion: Mercedes c200 cdi
Loisirs: Informatique menuiserie
Date de naissance: 02/09/1963
Masculin

PostPosted: Tue 22 Apr - 20:47 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

bonsoir merci de m'avoir repondu je n'ai encore rien commander je s'ai avavoir du sb 16 a bon prix reste a savoir les dimention des toles en alu je vais partir sur des rails de 350 et vis a billes de 300 alors
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Djinfo.


Back to top
MSN
Djinfo


Offline

Joined: 29 Mar 2013
Posts: 83
Localisation: Courcelles - Belgique.
Locomotion: Mercedes c200 cdi
Loisirs: Informatique menuiserie
Date de naissance: 02/09/1963
Masculin

PostPosted: Fri 16 May - 14:35 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

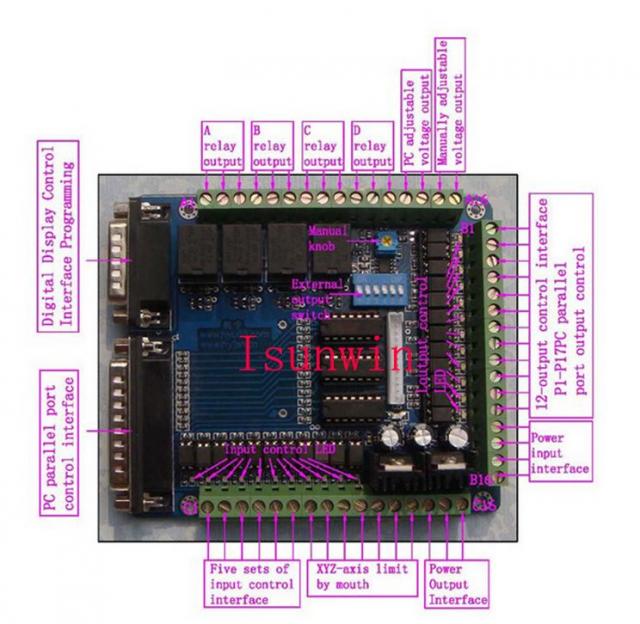

bonjour a tous j'ai recu se matin ma carte CNC Stepper Motor Driver 5 Axis Interface Board Hyzk01 High Quality GBW s'auriez vous me dire si cette alimentation lui conviendrais


5V DC 7A 35W Regulated Switching Power Supply

Model:MS-35-5

Input:100-120VAC/0.8A

200-240VAC/0.45A 50/60Hz

DC voltage:5V


Rated power:35W

Rated current:7A

Current range:0-7A

Voltage adj range:4.75-5.5V

Dimension:85*58*38(L*W*H)

d'avance merci de vos reponse
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Djinfo.


Back to top
MSN
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 16 May - 21:16 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

Salut et bonsoir Djinfo.


Je dirais OUI, mais c'est beaucoup 7 Ah alors que 0.5 suffit (500 ma).


A tu une photo de l’alimentation et de la carte ??, pour la carte deux model.


A++, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Djinfo


Offline

Joined: 29 Mar 2013
Posts: 83
Localisation: Courcelles - Belgique.
Locomotion: Mercedes c200 cdi
Loisirs: Informatique menuiserie
Date de naissance: 02/09/1963
Masculin

PostPosted: Sat 17 May - 07:12 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

bonjour merci de votre reponse voici photo comme demander










ou celui ci DC/DC HRD Converter 12V 24V 36V to 5V 3A Voltage Switch Step Down Power Module


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Djinfo.


Back to top
MSN
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 17 May - 08:27 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

Salut Djinfo.


A tu déjà commander cette alim de 5 V, car il est possible que cette carte reçue, a deja le regulateure 5 V et 12 V en sortie.
A partie de l'alim de puissance des moteurs,


Je vais regarder la doc de cette carte, A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Djinfo


Offline

Joined: 29 Mar 2013
Posts: 83
Localisation: Courcelles - Belgique.
Locomotion: Mercedes c200 cdi
Loisirs: Informatique menuiserie
Date de naissance: 02/09/1963
Masculin

PostPosted: Sat 17 May - 08:54 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

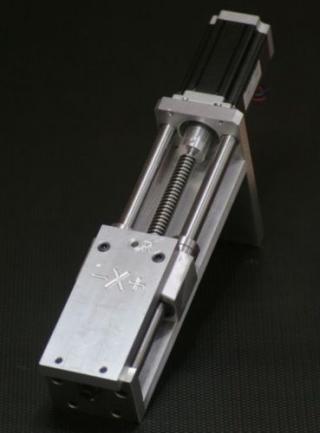

Pour mon axe z comme je l'avait signaler que je n'était pas équiper pour le faire


j'ai trouver un axe tout fait qui est pour moi de qualité au usa a la société velox
délais a peu prés 1 mois je devrais le recevoir au moi de juin


je vous met les cotes qui sont en inch (+/- 212 Mm)






video https://www.youtube.com/watch?v=dpHWkKANtE0#t=12
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Djinfo.


Back to top
MSN
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 17 May - 13:39 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

Bon WE a toi.


C'est bien mais toute est en dimension en 'pouce' et les vis de fixation aussi, trouvera-tu les vis pour sont montage ??.


Es-que les trous fixations moteur sont au norme 'Nema 23 ou 34'
Et les fixations des patins de l'axe "Y" sont-elle en fonction ??.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 17 May - 18:59 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

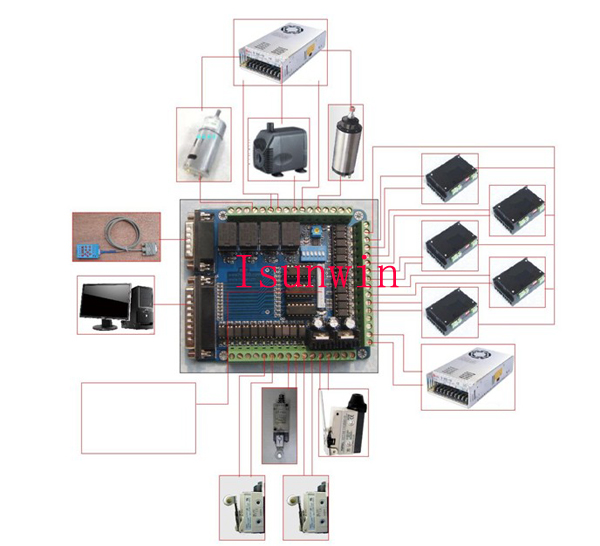

Voila le schéma de cette carte 4 relais.








Entrée 36 Volts de l'alim puissance.

Dans ton cas la sortie 5 Volts ne sera pas utile, est juste utilisée pour les composants de la carte.
Le 12 Volts est utilisé pour la commutation des relais de cette carte, et pour les capteurs et Led's portique.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 17 May - 19:26 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

Salut Djinfo.


Vérifie si les cotes des patins des rails de 16 que tu a sont bonne.


Pour les fixations des patins des axes "Z & Y" Les cotes sont 'en B de 30' & 'en C de 50'.





Petit dessin pour la tôle de liaison "Y Z".




Trous de 4.2 foré et taraudé a M5.

ère tôle a faire avec rail de 300 de 16 axes "Z" et patins du "Y", ici sont fraisée car les fixations dans l'autre sens, pas le même type de patins.




A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Djinfo


Offline

Joined: 29 Mar 2013
Posts: 83
Localisation: Courcelles - Belgique.
Locomotion: Mercedes c200 cdi
Loisirs: Informatique menuiserie
Date de naissance: 02/09/1963
Masculin

PostPosted: Sun 18 May - 07:33 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

Admin : PapyKy wrote:
Bon WE a toi.


C'est bien mais toute est en dimension en 'pouce' et les vis de fixation aussi, trouvera-tu les vis pour sont montage ??.


Es-que les trous fixations moteur sont au norme 'Nema 23 ou 34'
Et les fixations des patins de l'axe "Y" sont-elle en fonction ??.


A++, PapyKy.


bonjour d'apres moi oui c'est en fonction et est equiper pour des nema 23 mais on peu l'avoir en nema 34 si on le desir
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Djinfo.


Back to top
MSN
Djinfo


Offline

Joined: 29 Mar 2013
Posts: 83
Localisation: Courcelles - Belgique.
Locomotion: Mercedes c200 cdi
Loisirs: Informatique menuiserie
Date de naissance: 02/09/1963
Masculin

PostPosted: Thu 5 Jun - 11:02 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

bonjour recu l'axe z se matin equiper pour un nema 23 et j'ai commander les rails et vis a billes pour le portique je suis entrain de monter le coffret electrique et preparer le pc j'ai acheter un pc d'occasion un p4 3giga je croit que sa suffira la suite plus tard
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Djinfo.


Back to top
MSN
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 5 Jun - 11:15 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

Salut Djifo


Met les photos promise de ton montage et les éléments reçu.

Pour avoir une idée des elements monter.


PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Djinfo


Offline

Joined: 29 Mar 2013
Posts: 83
Localisation: Courcelles - Belgique.
Locomotion: Mercedes c200 cdi
Loisirs: Informatique menuiserie
Date de naissance: 02/09/1963
Masculin

PostPosted: Sat 7 Jun - 08:17 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

Bonjour

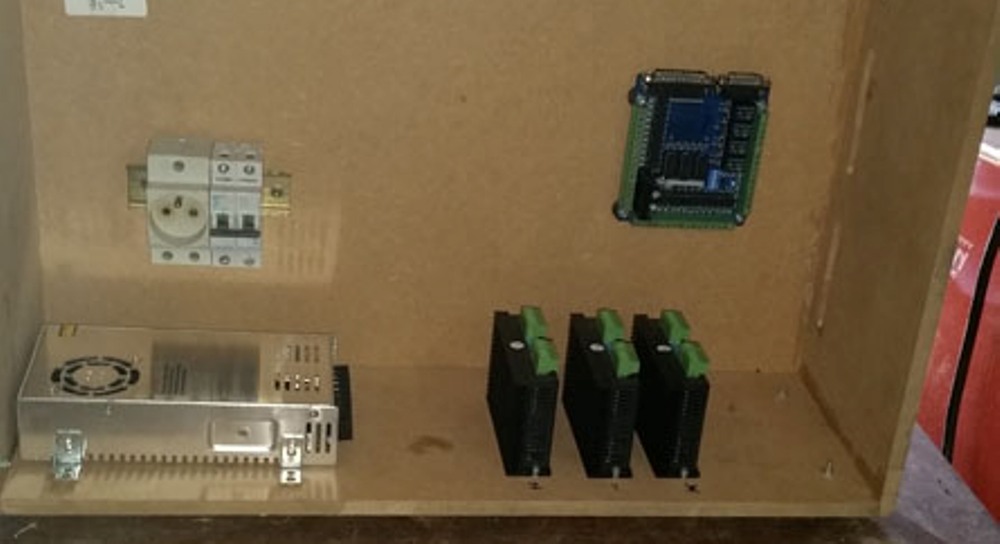

Voici quelque photo en cour de montage le coffret est grand car je vais inclure la carte mère du pc dans le même coffret

Bonne idée ou pas on verra la suite pour bientot.

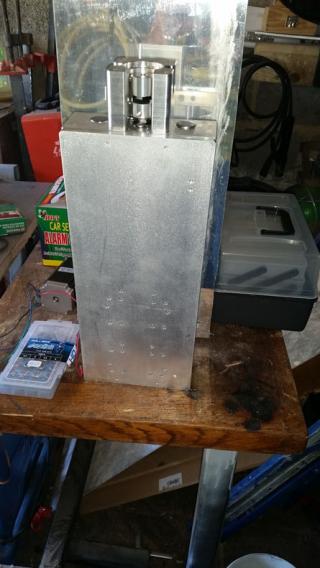

L'axe "Z".




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Djinfo.


Back to top
MSN
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 7 Jun - 13:47 (2014)    Post subject: Les dessins du CNC de Djinfo. Reply with quote

Salut Djinfo.


Grand boitier, c'est bien, car moi j'ai toujours tendance a prendre trop petit.
Et bien voila c'est presque bon, mais reste pas mal a faire.


Comme tu le vois, j'ai pris ce qui est le meilleur des photos, car un peut trop petit et trop basse définition.
Prend tes photo en format 'Paysage' cela serais mieux.


A++, Pour la suite, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Contenu Sponsorisé






PostPosted: Today at 20:42 (2019)    Post subject: Les dessins du CNC de Djinfo.

Back to top
Display posts from previous:
Post new topic   This topic is locked: you cannot edit posts or make replies.    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres. All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
