PostPosted: Sun 6 Apr - 22:28 (2014)    Post subject: Projet CNC de Guiom. Reply with quote

PublicitéSupprimer les publicités ?
Ok, merci Papyky.


Donc, j'ai intérêt à privilégier  le métal, structure acier et alu pour la précision,
Crémaillère pour "X" et réduire le "Z" vers 250 pour diminuer l'effet de levier.

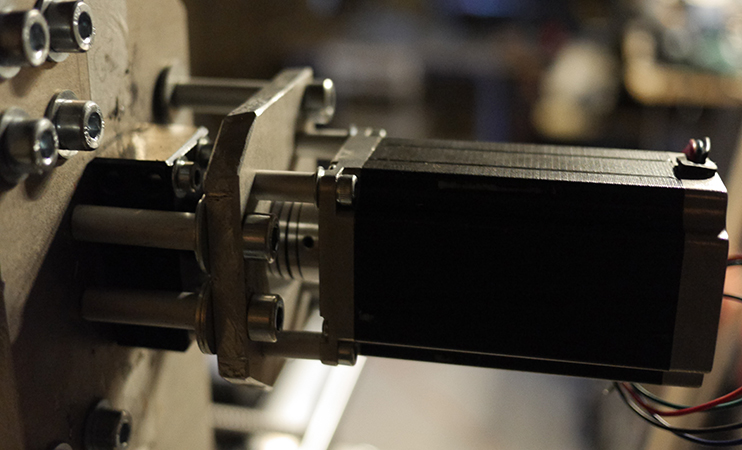

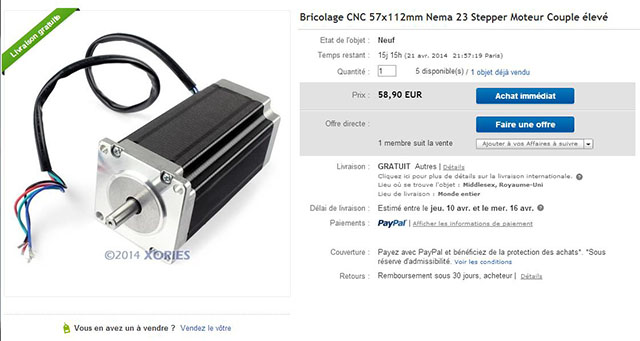

Pour les moteurs des nema 23 en 3 nm peuvent-ils convenir en les doublant sur "X"?

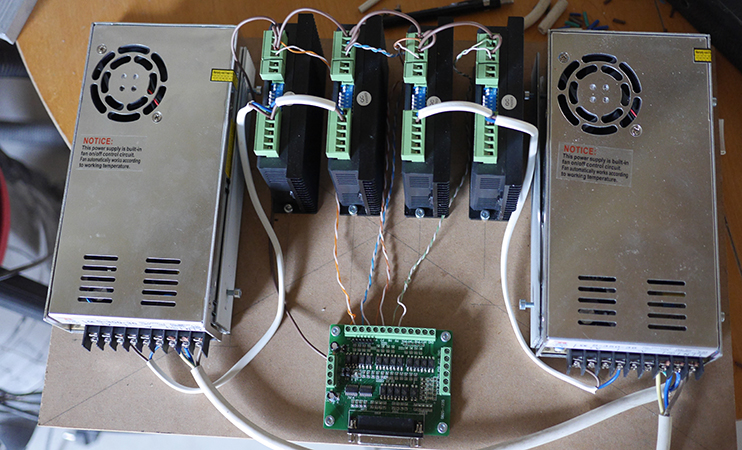

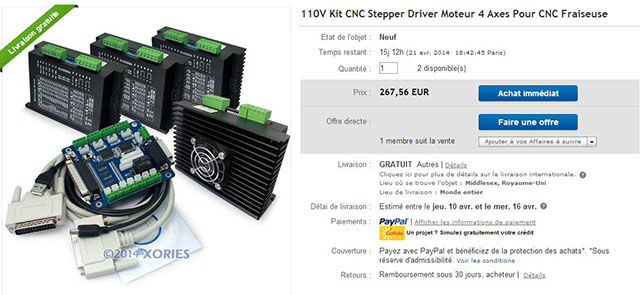

Voici pour l'elec:





Ça te parait plus homogène dans cette direction?
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Pas de signature.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 7 Apr - 09:22 (2014)    Post subject: Projet CNC de Guiom. Reply with quote

Salut Guiom.

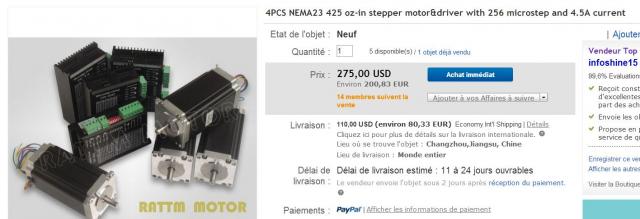

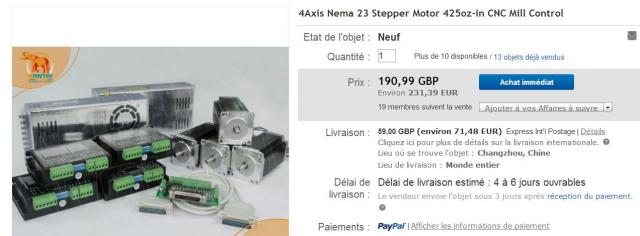

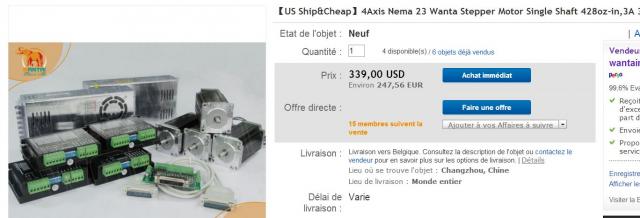

Voila ce que je trouve sur la toile ce jour.

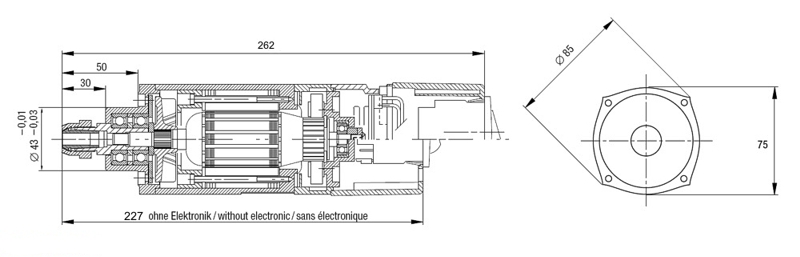

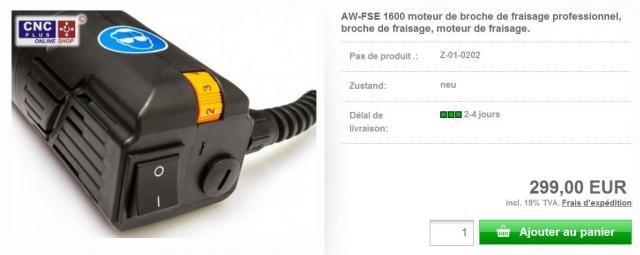

Pour la même puissance moteur.

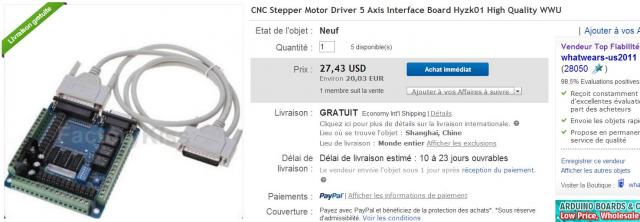

Plus une carte de commande, beaucoup de model de 10 à 150 Euros suivant les possibilités

Cette carte est plus polyvalente car possibilité de commander 3 relay's , broche, aspirateur et une commende d'air/lubrifient en t'autre.


Commander en chine demande plus de temps, mais le jeux en vaut la chandelle, Non ?.
301.19 au lieu de 502.86 €uros, cela n'est pas négligeable ??


A plus, PapyKy.





- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 7 Apr - 20:59 (2014)    Post subject: Projet CNC de Guiom. Reply with quote


Lien



Lien
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Guiom


Offline

Joined: 07 Mar 2014
Posts: 20
Localisation: Bourgogne
Locomotion: lybra, comet fk 12 et mon imaginati
Loisirs: bricolage, ulm, vtt et running
Date de naissance: 12/02/1975
Masculin

PostPosted: Mon 7 Apr - 21:17 (2014)    Post subject: Projet CNC de Guiom. Reply with quote

Oui, les conditions sont vraiment inintéressantes, merci. Smile
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Pas de signature.


Back to top
Guiom


Offline

Joined: 07 Mar 2014
Posts: 20
Localisation: Bourgogne
Locomotion: lybra, comet fk 12 et mon imaginati
Loisirs: bricolage, ulm, vtt et running
Date de naissance: 12/02/1975
Masculin

PostPosted: Tue 13 May - 23:02 (2014)    Post subject: Projet CNC de Guiom. Reply with quote

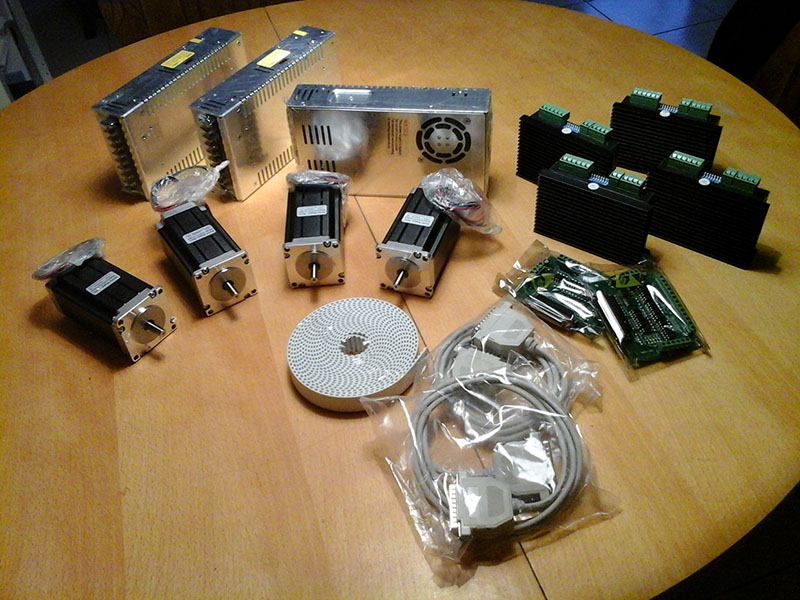

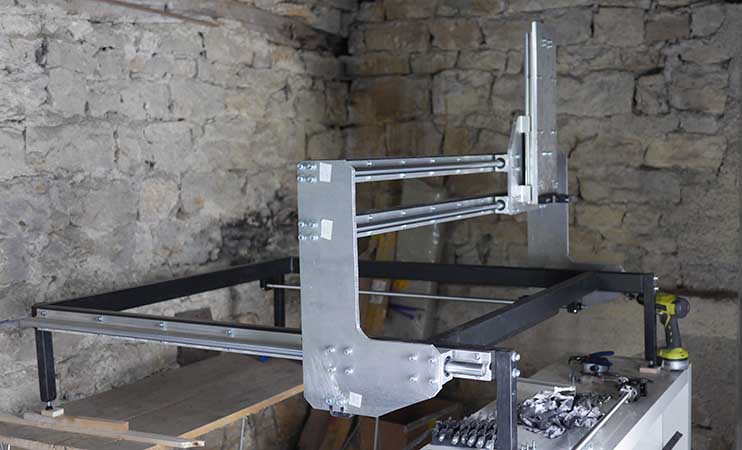

J'ai reçu mes moteurs, contrôleurs et etc ...

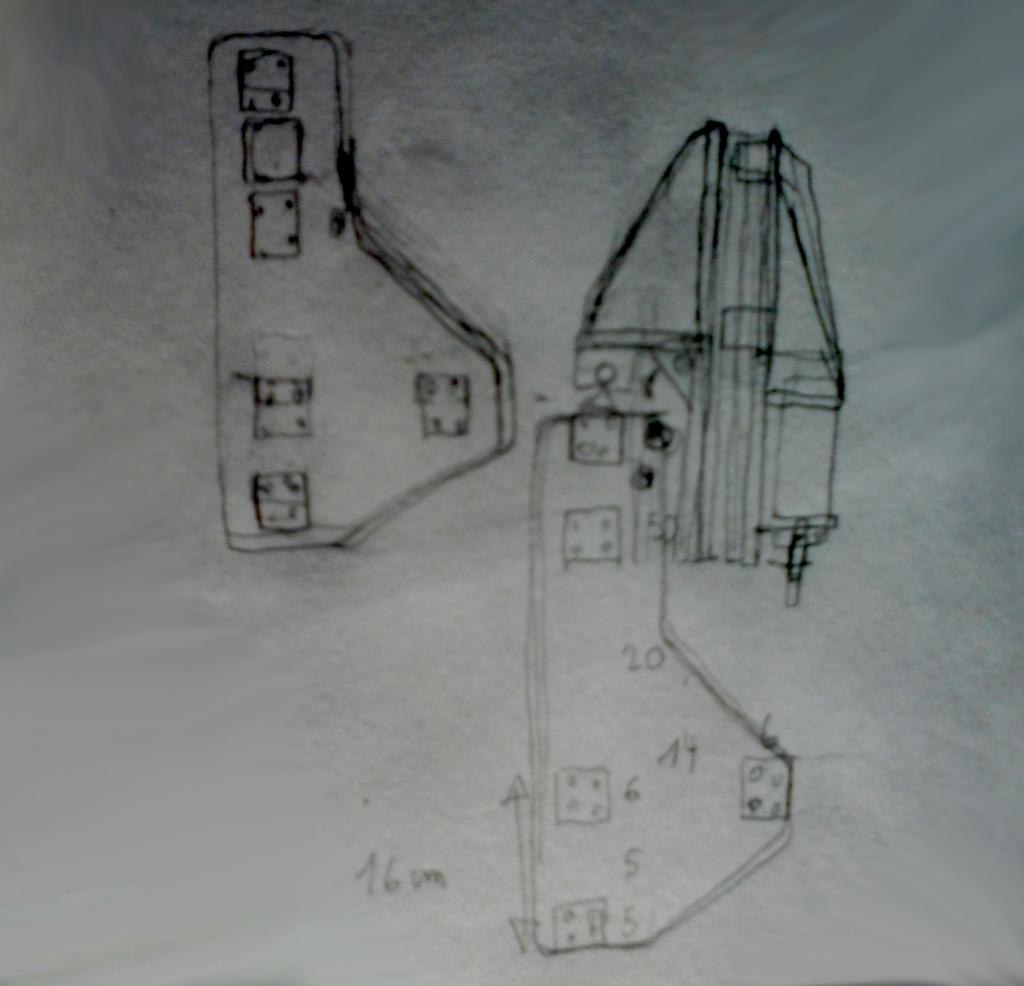

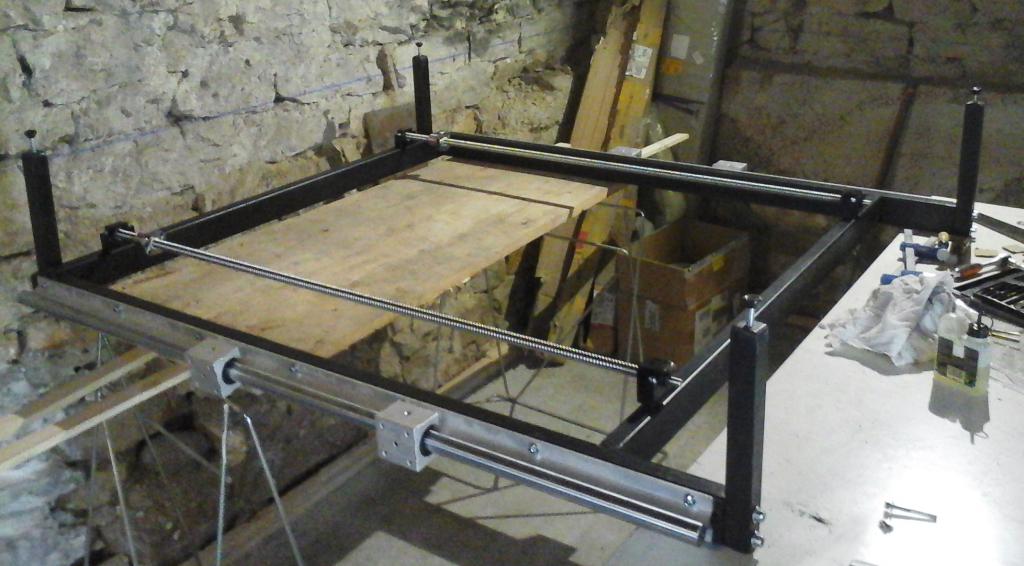

J'ai revu ma structure pour du métal.
Je prévois de réaliser un modèle en bois pour reproduire 4 structures en métal dans la largeur et de les relier par 4 des poutrelles en L dans la longueur.
Comme sur le visuel, malgré la présence sur le visuel de barres en acier dans longueur autre que les profilés en L, qui me semble superflus.

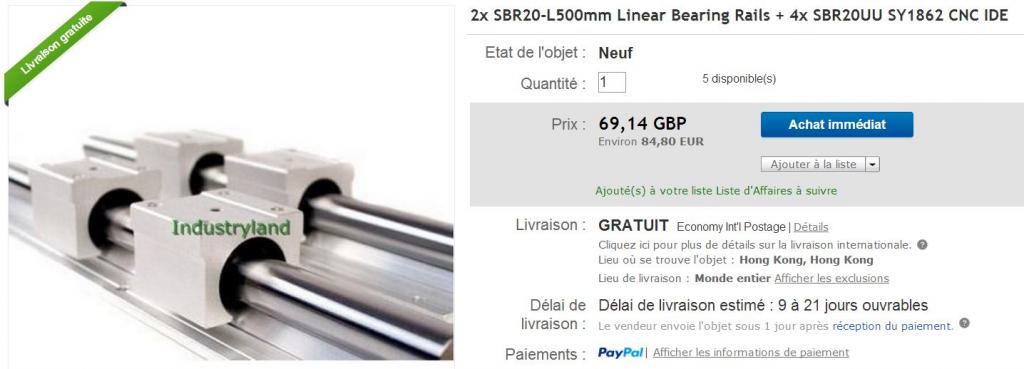

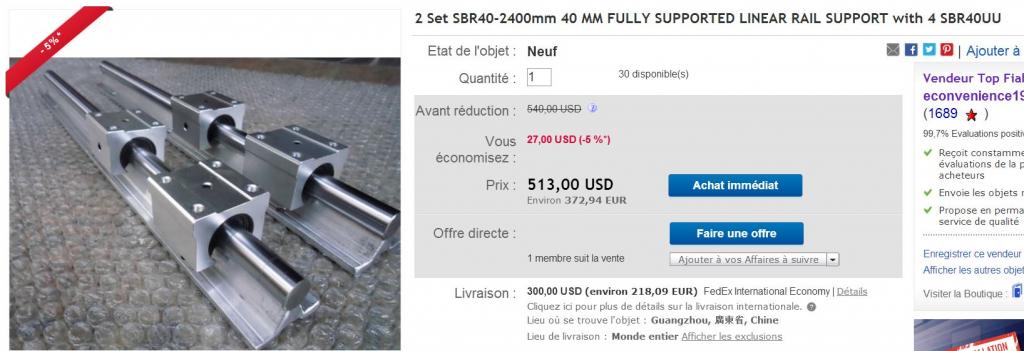

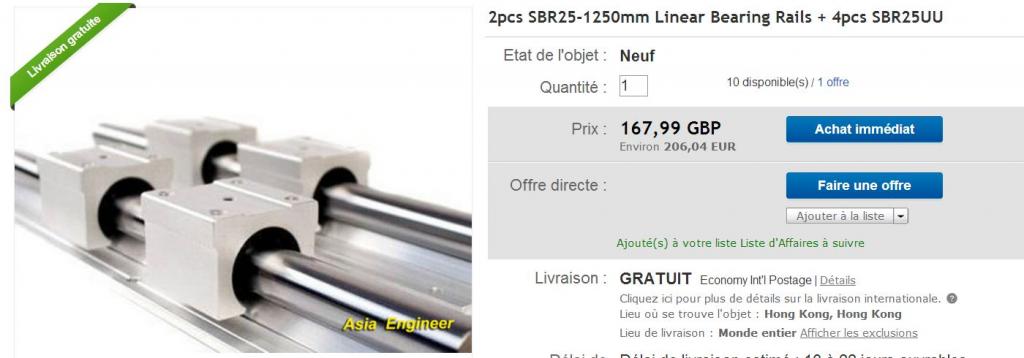

Je me pose des questions sur les rails les plus adaptés pour ma réalisation.



ou celui-ci ?



Est quel est le meilleur site pour les acheter?


Merci pour vos réponses.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Pas de signature.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 14 May - 00:16 (2014)    Post subject: Projet CNC de Guiom. Reply with quote

Bonsoir Guiom.

En 1 : Savoir que veut-tu usiné comme pièces ??. grandeur ??. explique.
En 2 : Bien se dire que une construction comme tu veut faire en construction soudée va devoir être rectifiée après soudage,
Car même avec de l'expérience dans la soudure, avoir quelque chose de non gauchi est impensable.
En 3 : Pourquoi ce type de table ou les rails du "X" sont bien au dessus de la table d'usinage.
En 4 : Tu dit "300 Mm dans le Z", c'est a dire que les rails du "Z" vont avoir plus de 450 voir 500 Mm de hauteur,
Usiné du bois, passe encore, mais de l’aluminium, la précision ne sera pas au rendez-vous, car porte à faux important.

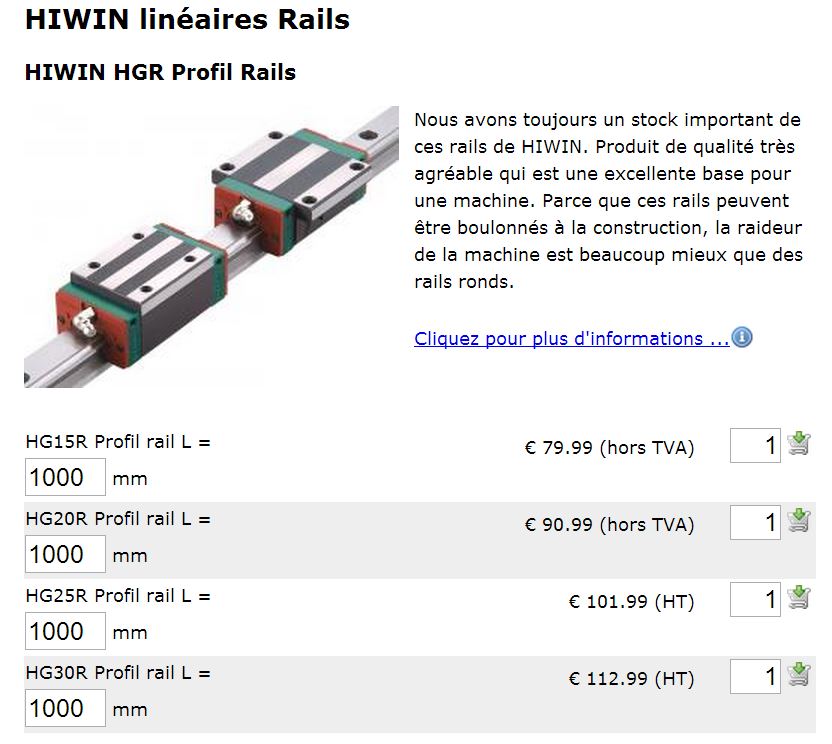

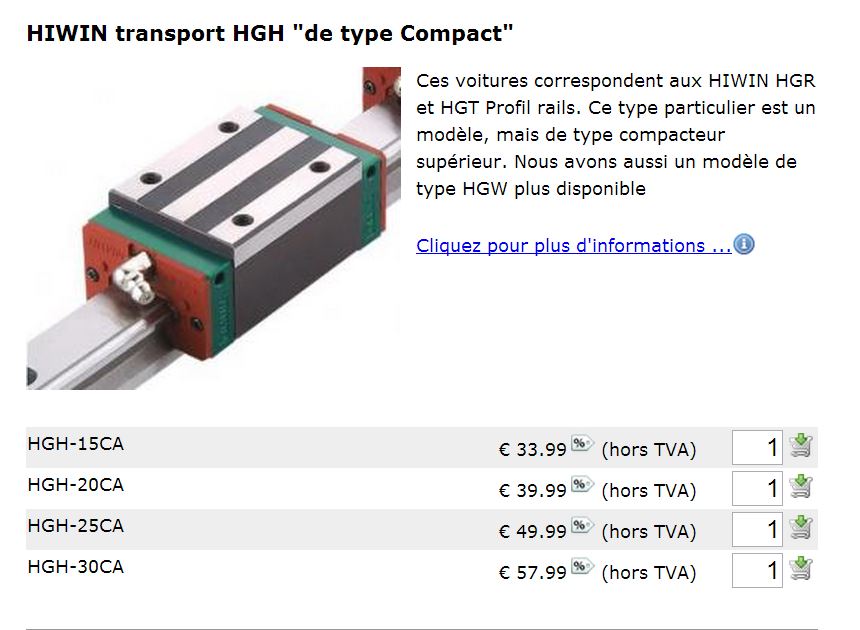

Pour ta question sur les rails,
  c'est cela qui est le mieux, mais le prix aussi.


Un lien - Pour l'achat en France, car prix important vu les longueurs des pièces,
Frais de port importation et dédouanement en plus aussi, de chine ou autre part.

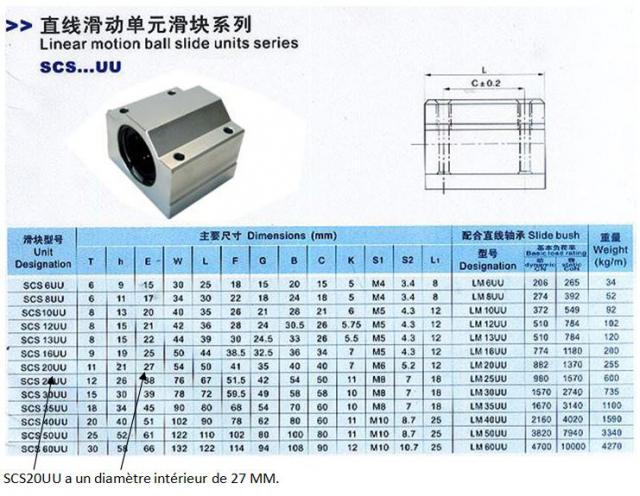

Un PDF - pour toi voir ce qui existe sur le marché et la façon de les placés.
Le mieux est de demander une remise de prix rendue franco.
Et pour une longueur d'usinage de 2,000 M, prévoir un portique large sur ces rails, 300/400 Mm, donc 2.400 Mm (Prix a l'achat)
Pas possible pour des vis a bielles sur une telle longueur ???, courroies ??, crémaillères, OUI, (Prix d'achat)
Fait une petite visite de cette partie du forum, ou mon fils a réalisé une CNC de valeur similaire.
Ou bien encore, celle-ci encore plus grande, et tu regarde bien quels supports et la façon ou sont posé les rails.


A plus, et a bientôt avec des dessins plus complet et avec des cotation si possible, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 14 May - 01:15 (2014)    Post subject: Projet CNC de Guiom. Reply with quote







- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 14 May - 01:32 (2014)    Post subject: Projet CNC de Guiom. Reply with quote






"Fedex" égale frais de port et de dédouanement en plus.











- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Guiom


Offline

Joined: 07 Mar 2014
Posts: 20
Localisation: Bourgogne
Locomotion: lybra, comet fk 12 et mon imaginati
Loisirs: bricolage, ulm, vtt et running
Date de naissance: 12/02/1975
Masculin

PostPosted: Thu 15 May - 22:57 (2014)    Post subject: Projet CNC de Guiom. Reply with quote

Bonsoir Papyky,


Pour le 1: La taille de la table est pour pouvoir sortir des ailes en polystyrène extrudé avec des profils différents en usinant le moins de pièces possibles.(les profils des ailes influencent la plage d'utilisation de l'aile...)


Pour le 2: Pour toi la solution technique la plus simple et précise est celle de tarauder des tubes usinés, comme tu le présente sur le site?
Je suis un peu hésitant ne maîtrisant pas cette technique, mais bon je peux me jeter à l'eau, si ton expérience à validé cette solution.


Pour le 3 et 4: Le concept est de glisser un plateau, non présent sur le visuel, pour les découpes travaillant moins sur Z et donc réduire le porte à faux. ceci dit je n'ai certainement pas besoin de 300mm, 200mm feras certainement l'affaire.


L'idéal est certainement de faire 2 machines une petite pour les matériaux très rigide et une grande pour les matériaux plus tendre.
Une seule conviendrais bien à mon budget Very Happy .


Pour ce qui concerne les liens d’exemples, je les regarde avec beaucoup d'attention et je crois qu'avoir déjà une cnc aide pas mal pour l'usinage des pièces.


Merci pour tes infos.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Pas de signature.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 15 May - 23:50 (2014)    Post subject: Projet CNC de Guiom. Reply with quote

Salut Guiom.


C'est bien ce qui me semblais.


Fait un petite type "UneKa-CNC" simple a faire, et a la foreuse a colonne et un petit poste a souder, c'est possible.
Sans faire de structure importante pour un châssis qui n'est pas utile, puisque tu veut usiné des brutes léger.

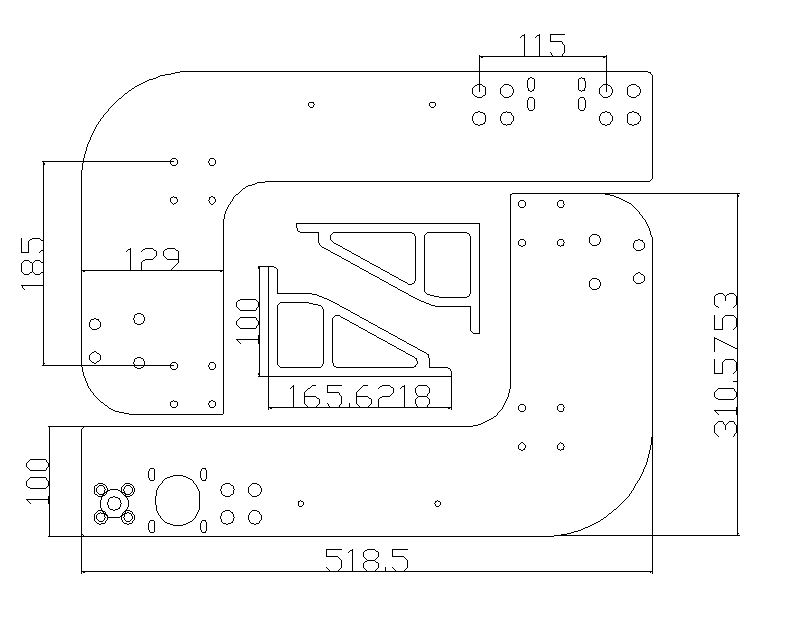

Si ce n'ai que les deux tôle du portique, c'est possible de les coupé a la disqueuse, simplement deux triangles en acier.
Et une fois que elle est opérationnelle usiné des éléments mieux usiné, et reprendre les éléments Electronique pour l'autre.


C'est comme cela que cela a été fait chez mon fils et puis chez moi.

Le première CNC de mon fils Marc.

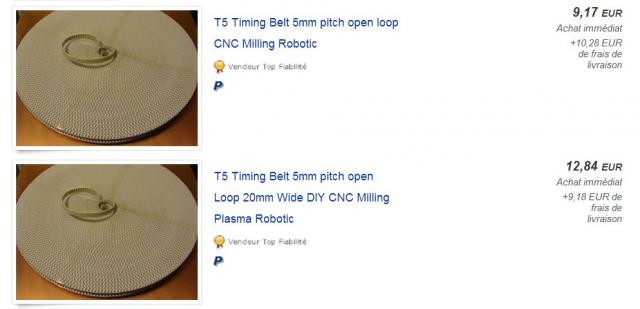

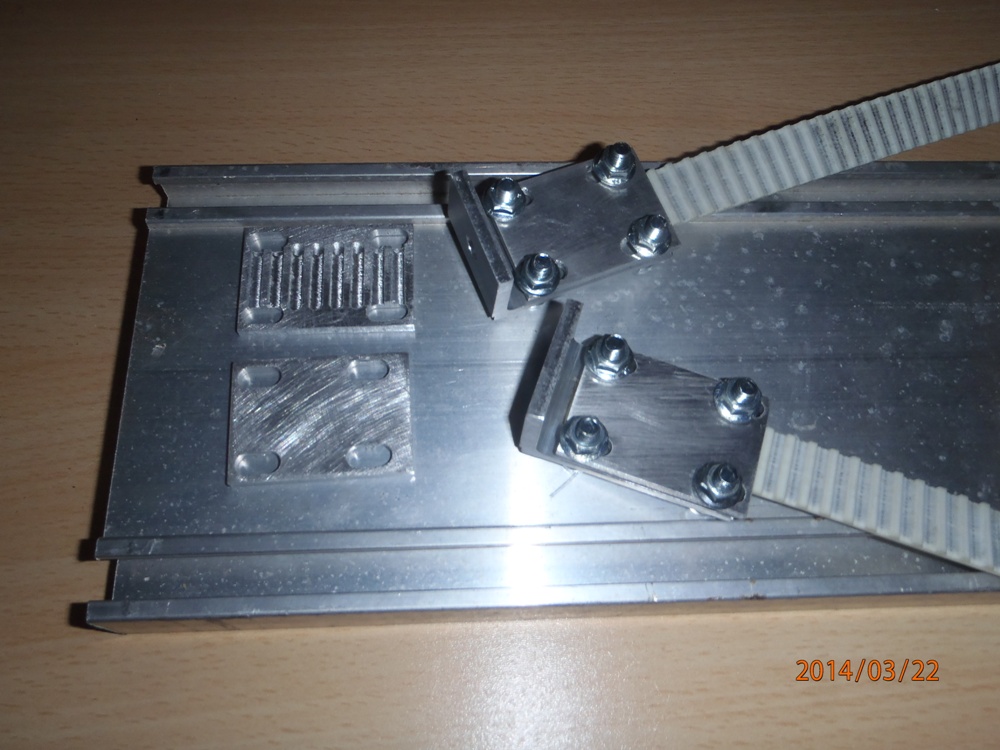

Qui comme "LayKa-CNC" utilise des courroies au mètre pas très chère, et facile pour les fixer.

http://www.befr.ebay.be/sch/i.html?_nkw=T5 Timing open Loop&_sacat=0&am…

Bonsoir a tous, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Guiom


Offline

Joined: 07 Mar 2014
Posts: 20
Localisation: Bourgogne
Locomotion: lybra, comet fk 12 et mon imaginati
Loisirs: bricolage, ulm, vtt et running
Date de naissance: 12/02/1975
Masculin

PostPosted: Fri 30 May - 19:32 (2014)    Post subject: Projet CNC de Guiom. Reply with quote

C'est certainement la meilleur solution, une UneKa.
Je peux certainement mettre des HIWIN comme rail?
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Pas de signature.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 30 May - 21:16 (2014)    Post subject: Projet CNC de Guiom. Reply with quote

Bonsoir Guiom.


Des rail HIWIN sont utilisée sur la CNC de mon fils qui a les mêmes dimensions que "UneKa-CNC".
Et placées différemment, mais cela ne change en rien sa fonction.

C'est vrais que moins de bruits de glissements, mais mêmes précisions.


Mais l'électronique est intégrée dans le châssis, mais plateau plus court, par manque de place.

Le châssis est complètement en aluminium, mais cela est une question du matho's que l'on a sous la mains.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Guiom


Offline

Joined: 07 Mar 2014
Posts: 20
Localisation: Bourgogne
Locomotion: lybra, comet fk 12 et mon imaginati
Loisirs: bricolage, ulm, vtt et running
Date de naissance: 12/02/1975
Masculin

PostPosted: Sat 31 May - 11:04 (2014)    Post subject: Projet CNC de Guiom. Reply with quote

Ok, Merci. Je vais me pencher sur ça.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Pas de signature.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 31 May - 13:19 (2014)    Post subject: Projet CNC de Guiom. Reply with quote

Salut Guiom.


A tu déjà du matho's pour la construction de ta machine ??.


Si oui a tu fait des photos, post les si c'est le cas.


PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Guiom


Offline

Joined: 07 Mar 2014
Posts: 20
Localisation: Bourgogne
Locomotion: lybra, comet fk 12 et mon imaginati
Loisirs: bricolage, ulm, vtt et running
Date de naissance: 12/02/1975
Masculin

PostPosted: Thu 5 Jun - 23:48 (2014)    Post subject: Projet CNC de Guiom. Reply with quote

Jolie réalisation Baroque!

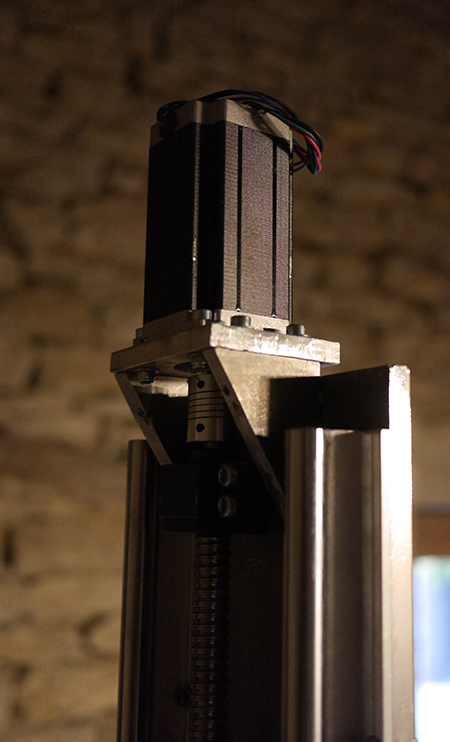

Oui, j'ai un peu matho's celui de la photo et quelques profilés aluminium.

La courroie me parais un peu large?
Et j'ai 2 cartes de commande, est-ce bien utile?
Ton fils a-t-il assemblé ses profils alu par le même System de taraudage?
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Pas de signature.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 6 Jun - 00:08 (2014)    Post subject: Projet CNC de Guiom. Reply with quote

Salut a toi.


Pourrais-tu faire de détail, comme,


Tension des alimentations, mais pourquoi 3 ??.
type de moteur, Nema 23 il me semble 3 ou 4.2 Ah.
Numéro des Bloc driver, 2M542 ou STM5045 ??
Une carte commande suffi  mais un peut trop simple il me semble,
sans relais de commande pour : broche, aspirateur,..
Car la tension de 5 V de la carte est faible pour attaquer des relais statique.






Pour les courroies 16 ou 20 ??


, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Guiom


Offline

Joined: 07 Mar 2014
Posts: 20
Localisation: Bourgogne
Locomotion: lybra, comet fk 12 et mon imaginati
Loisirs: bricolage, ulm, vtt et running
Date de naissance: 12/02/1975
Masculin

PostPosted: Sat 7 Jun - 21:13 (2014)    Post subject: Projet CNC de Guiom. Reply with quote

Pour les alims et les cartes de commandes, c'est une erreur de colisages en ma faveur.

-Les moteurs sont bien des nema 23 en 4.2Ah.


-Les Blocs driver sont des DQ542MA


-Les courroies c'est du 20mm


Pour les courroies quels est le principe de bouclage utilisé classiquement?
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Pas de signature.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 7 Jun - 21:55 (2014)    Post subject: Projet CNC de Guiom. Reply with quote

Salut Guiom.


Quels est la tension de service des moteurs a travers des driver ? 24 V est bien.


Pour les courroies deux solution comme sur "LayKa-CNC" Plusieurs pages a voir pour sa construction.


En boucle et fixer sur le support de l'axe "Z" comme pour l'axe "Y", ici est une courroie fermée, mais pourrais être ouverte et fixée sur ces deux bouts.

Ou simple, comme l'axe "X" sous la table, moteur ce déplace sur le portique sur les courroies statique.

Et fixée des deux cotés au châssis avec des clames e trou ovale pour le réglage de tension.


Comme je n'ai pas répondu de suite a ta question "Ton fils a-t-il assemblé ses profils alu par le même System de taraudage?",

Cela est oui, comme celle-ci tout est fixer par des trous et vis.





Bonsoir a tous, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Guiom


Offline

Joined: 07 Mar 2014
Posts: 20
Localisation: Bourgogne
Locomotion: lybra, comet fk 12 et mon imaginati
Loisirs: bricolage, ulm, vtt et running
Date de naissance: 12/02/1975
Masculin

PostPosted: Sat 29 Nov - 15:40 (2014)    Post subject: Projet CNC de Guiom. Reply with quote

Bonjour à tous!


Après une longue pause, je suis à nouveau sur mon établi. le projet en est là.

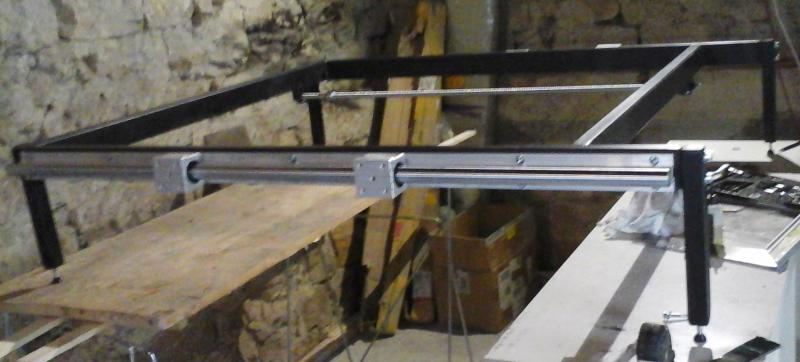

Sur ses pattes!







Et dans l'autre sens.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Pas de signature.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 29 Nov - 15:43 (2014)    Post subject: Projet CNC de Guiom. Reply with quote

Salut a toi.


Établi oui, mais le projet ou il en est ??.
Fil est ouvert, mais n'a jamais été fermer, seulement mis en pause,


Pas mal pour un copie de "UneKa-CNC", cela est presque conforme.
Quels en sont les dimensions du châssis et des longueurs des rails et vis a billes ??.

J'ai réuni des deux post, Merci a toi, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Guiom


Offline

Joined: 07 Mar 2014
Posts: 20
Localisation: Bourgogne
Locomotion: lybra, comet fk 12 et mon imaginati
Loisirs: bricolage, ulm, vtt et running
Date de naissance: 12/02/1975
Masculin

PostPosted: Sat 29 Nov - 15:58 (2014)    Post subject: Projet CNC de Guiom. Reply with quote

Les dimensions du cadre sont 1250 sur X et 1250 sur Y, inspiré dans sa structure de la réalisation "Uneka" .

Les vis à billes mesure 115.


J'ai du mal à avoir une précision en dessous de 3 dixième de mn, est-ce acceptable?


Je veux commander les "ballnuts" pour un diamètre de 28. Suivant ton astuce Papyky,
je dois commander des "linear motion ball slide bearing"s en 20 de diamètre et sortir les roulements pour me retrouver à 28?
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Pas de signature.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 29 Nov - 16:15 (2014)    Post subject: Projet CNC de Guiom. Reply with quote

Salut a toi.


Vis du "X" de 1150 Mm et quel diamètre ?, 16 je suppose si écrou font 28 Mm.
Cela fera 1100 Mm de course en "X", c'est très bien, et quelques chose comme 1000 Mm en "Y".


0.3 Mm, que veux tu dire pas là ??, si c'est pour le châssis, c'est très bien, car le portique va pouvoir être réglé en largeur.
Et tu peut toujours mettre un petite épaisseur sur la travers qui est plus courte dans sa fixation, au cas ou.



je fusionne toujours des postes qui ce suive pour plus de facilité de lecture,

Et re-formate souvent le texte,  ma vue n'a plus 20 ans, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Guiom


Offline

Joined: 07 Mar 2014
Posts: 20
Localisation: Bourgogne
Locomotion: lybra, comet fk 12 et mon imaginati
Loisirs: bricolage, ulm, vtt et running
Date de naissance: 12/02/1975
Masculin

PostPosted: Sat 29 Nov - 16:36 (2014)    Post subject: Projet CNC de Guiom. Reply with quote

J'ai mesuré le parallélisme après de nombreux réglages.
Et je me demandai, si 0.3 mm avais un influence importante sur le déplacement du portique.
Visiblement d'après ta réponse, c'est bon.L'axe "X" vis de 1150 Mm et 16 de diamètre.



En tout cas, pour moi la découverte du travail de l'acier est un vrai plaisir. Merci  Very Happy !
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Pas de signature.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 29 Nov - 19:50 (2014)    Post subject: Projet CNC de Guiom. Reply with quote

Bonsoir a tous.


Avec une vis a billes de 16 et 1150 Mm de long, tu a avoir +/- 950 de déplacement une fois montée entre les butées.
C'est déjà pas mal, il te faut un portique suffisamment rigide pour cette longueur, pour ne pas fléchir.


Mais sur mon projet "DeuKy-CNC" , j'ai pris des tubes de 50x50x5 Mm pour une longueur de rail de 20 x 1150 Mm.
Mais ici ce sera mis a plat, avec le chariot du "Z" sur le dessus, au lieu d’être sur le coté,
Avec une largeur de 250 Mm, donc un déplacement Max de 900 Mm.



J'ai déjà pris les devant pour sa construction et pourtant je n'ai pas encore reçu mon mathos, (rail et vis).


A tu déjà une idée comment tu va réalisé le portique ??.

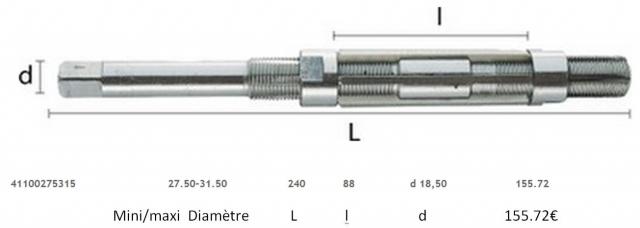

Attention avec les sc20uu,
intérieur fait 27, donc a allézé a 28.




Dimension ici




Une drogue ces CNC, c'est comme l'informatique, au début on ce dit a quoi ça va servir,
Et peu de temps après l'on ne sais plus faire sans, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Guiom


Offline

Joined: 07 Mar 2014
Posts: 20
Localisation: Bourgogne
Locomotion: lybra, comet fk 12 et mon imaginati
Loisirs: bricolage, ulm, vtt et running
Date de naissance: 12/02/1975
Masculin

PostPosted: Mon 16 Mar - 00:22 (2015)    Post subject: Projet CNC de Guiom. Reply with quote

Bonsoir Papyky,


Pour mon portique j'ai réalisé un croquis d'une vue latérale.



J'ai reçu 2 plaque d'alu 2017A en 10 mm d'épaisseur et 500/500mm, que voici:



En raison des dimensions des plaques et du cadre, déjà réalisé. je vois bien ce type de découpe:


J'ai un doute sur l'espace entre les deux transversales supérieures soutenant le chariot de la fraiseuse.


Sur mon premier croquis, j'ai opter pour un positionnement en L des deux rails pour gagner en rigidité.


Cependant, le dessin présenté dans ton message, m'as ouvert sur d'autres solutions,
comme faire un cadre acier sortant au-delà des montants alu.


D'autant plus, que ma vis à bille mesure 960 mm sur 16mm,
donc m'oblige à positionner des montants entres les deux supports des rails pour fixer la vis.


Qu'en pense-tu?




 Remis en forme pour plus de lisibilité, car PapyKy, n'a plus des yeux de vingt ans.



La suite est en page 2.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Pas de signature.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 16 Mar - 02:32 (2015)    Post subject: Projet CNC de Guiom. Reply with quote

Bonsoir Guiom.

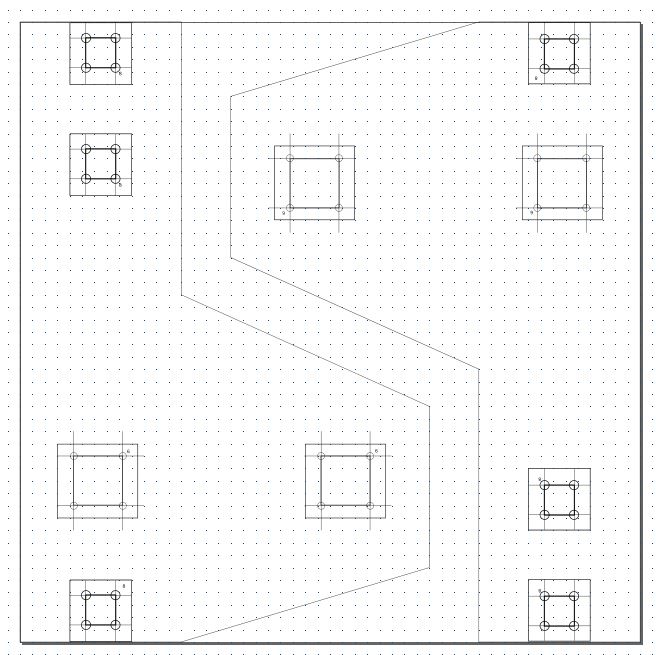

Voila le dessin que j'ai réalisé pour "UneKa-CNC".





Ainsi tu pourra comparé avec celui que tu a fait, qui est presque du bon format.


Je ne sais pas pourquoi tu parle de traversé les tôle aluminium avec le cadre d'acier du portique.






 Cela est une première ébauche du dessin de "UneKa-CNC",



Et l'axe de la broche est entre les deux patins inférieur pour l"axe "X", le mieux est qu'il soit en plein centre des deux patins du "X".


Juste 4 vis pour fixer les deux tubes qui ont reçu un plaque soudé, forée et taraudée en M8, pour sa fixation.


A Plus, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Guiom


Offline

Joined: 07 Mar 2014
Posts: 20
Localisation: Bourgogne
Locomotion: lybra, comet fk 12 et mon imaginati
Loisirs: bricolage, ulm, vtt et running
Date de naissance: 12/02/1975
Masculin

PostPosted: Mon 16 Mar - 14:51 (2015)    Post subject: Projet CNC de Guiom. Reply with quote

Ok, merci, j'ai compris.


A bientôt,
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Pas de signature.


Back to top
Guiom


Offline

Joined: 07 Mar 2014
Posts: 20
Localisation: Bourgogne
Locomotion: lybra, comet fk 12 et mon imaginati
Loisirs: bricolage, ulm, vtt et running
Date de naissance: 12/02/1975
Masculin

PostPosted: Fri 3 Apr - 10:44 (2015)    Post subject: Projet CNC de Guiom. Reply with quote

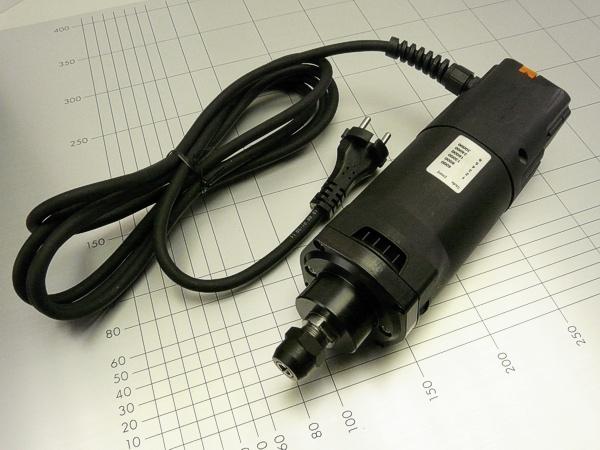

D'après ce j'ai trouvé sur le forum, la broche qui conviens le mieux actuellement, c'est une AW-FSE 1600?






C'est toujours d'actualité?


Et puis, as tu déjà essayé de construire une 5 axes?


Merci,
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Pas de signature.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 3 Apr - 12:32 (2015)    Post subject: Projet CNC de Guiom. Reply with quote

Bon WE a toi.

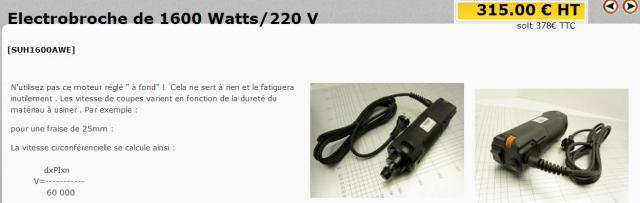

Pas mal cette machine, Faut voir sont prix d'achat, Ah oui !!!!

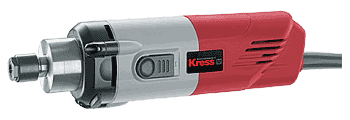

Un autre prix mais quand même plus une 'Kress' pour le même type de machine.
Et même pinces 'Propriétaire'.




Beaucoup de similitude a la 'Kress', mais un peu plus de puissance '1600W' au lui de '1050W'.



Mais j'en avais déjà parlé sur une page dédiée.

Pour un 6 axes : non, pourquoi ??.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Guiom


Offline

Joined: 07 Mar 2014
Posts: 20
Localisation: Bourgogne
Locomotion: lybra, comet fk 12 et mon imaginati
Loisirs: bricolage, ulm, vtt et running
Date de naissance: 12/02/1975
Masculin

PostPosted: Sat 4 Apr - 12:12 (2015)    Post subject: Projet CNC de Guiom. Reply with quote

Merci,


Pour le 6 axes cela ouvre de jolies perspectives d'usinages,mais je vais déjà finir ma 3 axes.


A plus,
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Pas de signature.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 4 Apr - 20:33 (2015)    Post subject: Projet CNC de Guiom. Reply with quote

Salut Guiom.


Et oui, serais bien de placé des photos de cette trois axes, avant de parlé de 4, 5, voir 6 axes,
En plus déjà pouvoir l'utilisé, 3 c'est déjà pas facile, donc 6 axes serais encore moins,


Et avoir les logiciels pour l'utilisé et faire les dessins.


A plus et Bon WE de Pâque, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Guiom


Offline

Joined: 07 Mar 2014
Posts: 20
Localisation: Bourgogne
Locomotion: lybra, comet fk 12 et mon imaginati
Loisirs: bricolage, ulm, vtt et running
Date de naissance: 12/02/1975
Masculin

PostPosted: Wed 20 May - 09:33 (2015)    Post subject: Projet CNC de Guiom. Reply with quote

Salut Papyky,
Voici quelques photos de l'avancement,

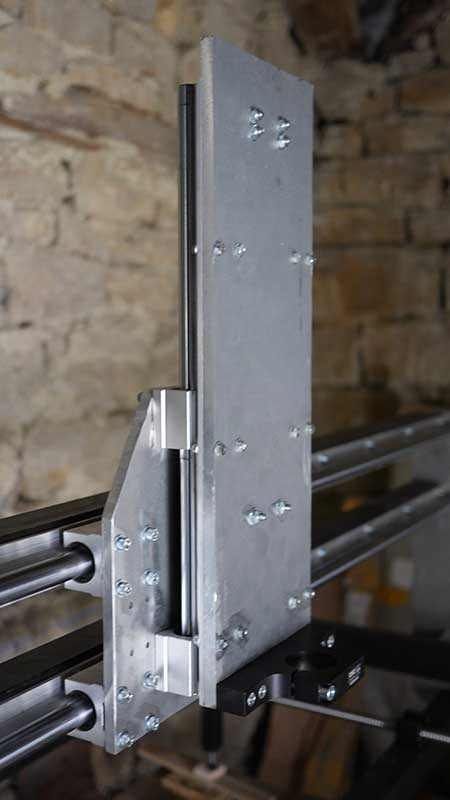

Une vue général et un détail du chariot ou le rail est monté du côté de la fraise, histoire de solutionner le placement du moteur et d'augmenter la rigidité.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Pas de signature.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 20 May - 10:07 (2015)    Post subject: Projet CNC de Guiom. Reply with quote

Salut Guiom.


Cela prend forme, quels sont les longueurs de déplacement maxi des axes ??.


Pourrais-tu rappelé, les types de rails, le diamètres des VAB, et leurs longueurs.

Et faire des photos de détailles des divers éléments,
Pour bien voir les structures des différents montages.


Ce serais pour le mettre dans l’entête de la page, pour savoir les dimensions d'usinages.
A la place de "Projet CNC de Guiom.", ce qui serais profitable au visiteur du forum.
Car ce n'est plus un projet mais bien une construction viable.

Pour faire un résumé en somme, Merci a toi, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Guiom


Offline

Joined: 07 Mar 2014
Posts: 20
Localisation: Bourgogne
Locomotion: lybra, comet fk 12 et mon imaginati
Loisirs: bricolage, ulm, vtt et running
Date de naissance: 12/02/1975
Masculin

PostPosted: Wed 14 Oct - 15:00 (2015)    Post subject: Projet CNC de Guiom. Reply with quote

Salut Papyky,


J'envois quelques photos pour détailler la construction.
En résumé, la machine rentre dans un cube 1500mm de côté.


-Les rails X, 25 de diamètres sur 1250 de longueur.
Les visses en X ont une longueur de 1070 effective.


-Les rails Y, 20 de diamètres sur 1250 de longueur.
La visse en Y a une longueur de 880 effective, elle devrait être remplacée par une de 1070 .


-Les rails Z 16 de diamètres sur 475 de longueur.
La visse en Z a une longueur de 230 effective.




Cette version très inspirée de ta Cnc uneka, Papyky, a un futur espace d'usinage de 940/820/200.
Je dois pouvoir l’amener a 940/940/200 en changeant la visse de Y.

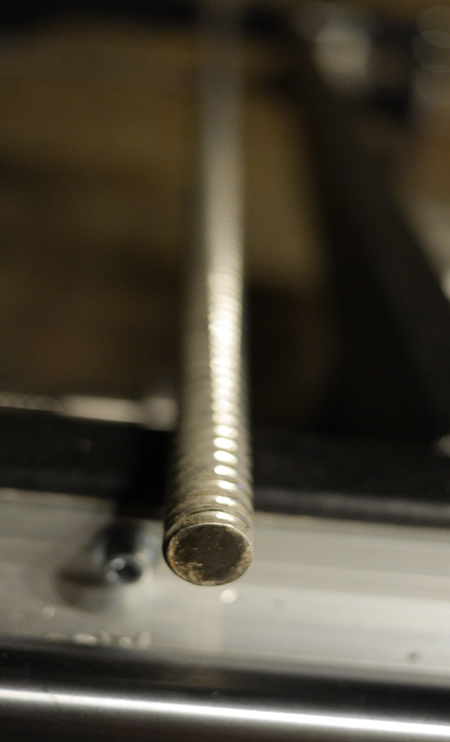

J'ai déjà commandé la VAB sans savoir qu'elle pouvait ne pas être usiné en bout. On m'a proposé un devis de plus de 100€ pour l'usinage des extrémités. Cela me paraît un peu excessif, non?

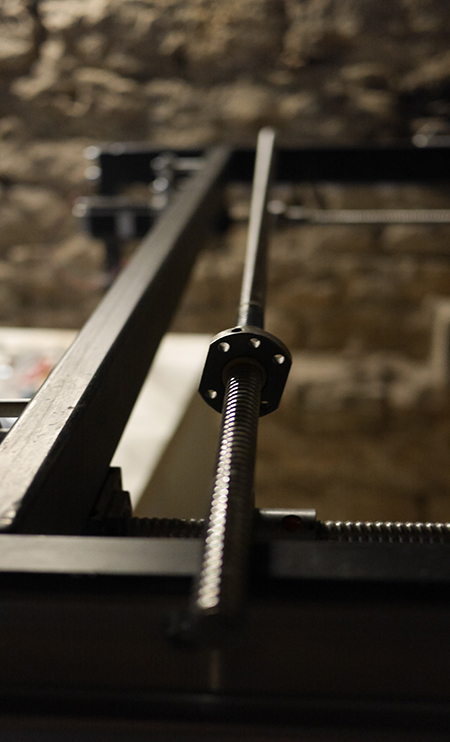

Une vue général de la structure:







C'est un détail de la fixation du moteur de l'axe des Y. On peut remarquer que j'ai du ajouter des rondelles à la carte, pour compenser le manque de précision de mon usinage manuel:

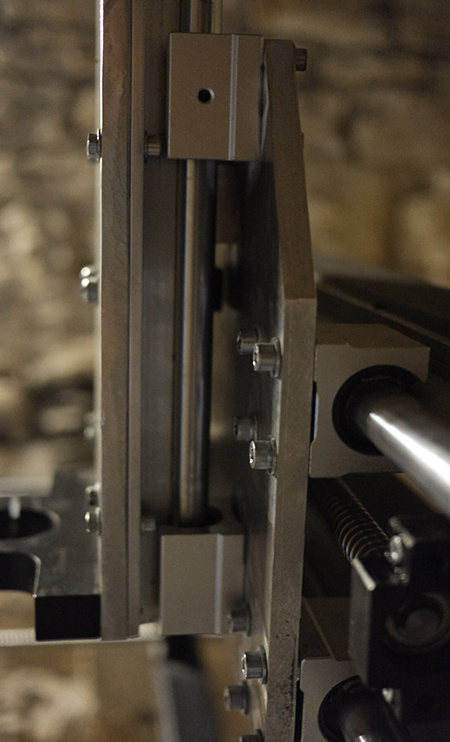

Et pour finir quelques détails du chariot Z:




Pour ce qui concerne le montage electro, j'ai beaucoup regarder le boulot de Tival.
Et j'en suis là:



Cependant, il semble avoir rencontré quelques soucis après cette étape?
Peux-tu m'éclairer?












- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Pas de signature.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 14 Oct - 19:28 (2015)    Post subject: Projet CNC de Guiom. Reply with quote

Salut a toi.


Je ne suis pas sur mon PC habituel, car débranché, pour cause de placement des châssis de mon habitation,
Et pas toutes les possibilité pour placé des photos, qui sont sur les disques dur.


Mais je te laisse une photo du montage de UneKa-CNC.





4 fils sont utilisé pour les divers vers la carte de commande, qui sont 2 pour le 'Pas' et 2 pour le 'Sens',
Le sens des deux fils, (Pas ou Sens) n'on pas importance, car le logiciel le permet de change.

Leur est surement marqué sur cette petite carte, ce je ne connais pas, mais tu devais trouvé sur le site qui te la vendue..


A bientot, mon Pc sera surement de nouveau opérationnelle ce WE, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Contenu Sponsorisé






PostPosted: Today at 05:33 (2019)    Post subject: Projet CNC de Guiom.

Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres. All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
