Salut a tous et toutes..




 Je fait une remarque pour bien marquer le coup, que on ne sais rien quand on commence un projet comme celui-ci,


Exécutée par mon 3 eme projet qui lui est finalisé, Eh oui le monde ne ce fait pas en un jour.
Une autre CNC nommée CNC Festool a été faite et puis démonté pour repartir sur d'autre base, "LayKa-CNC".
Voici ce qui a été fait il y a déjà plusieurs années.


Projet avorté.

Voila pour vous dire et savoir que moi aussi, j'ai suivi le mouvement CNC..

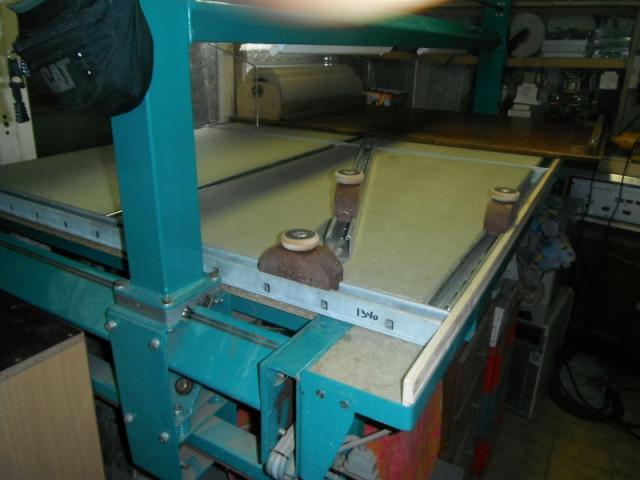

Voici une photo de la table pour la découpe & dessiné sur ma CNC en cour de fabrication.





Montage des deux axes Y1. Y2.

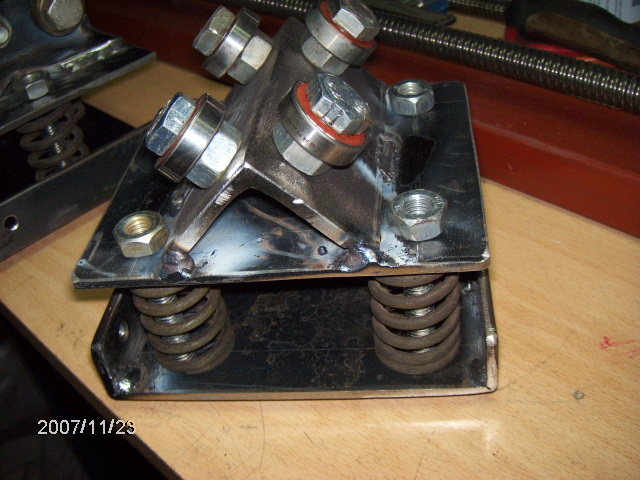

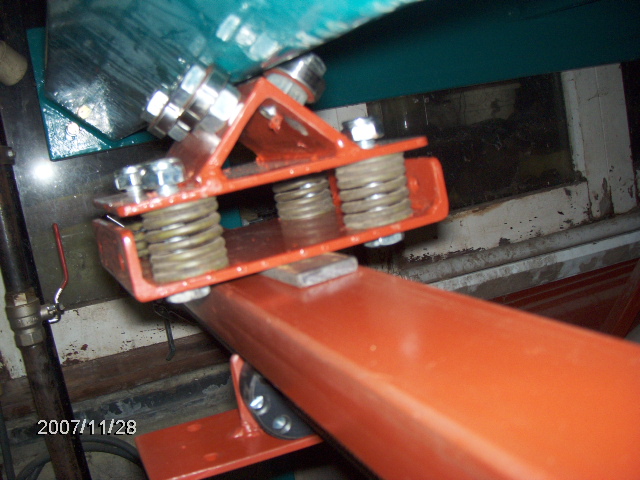

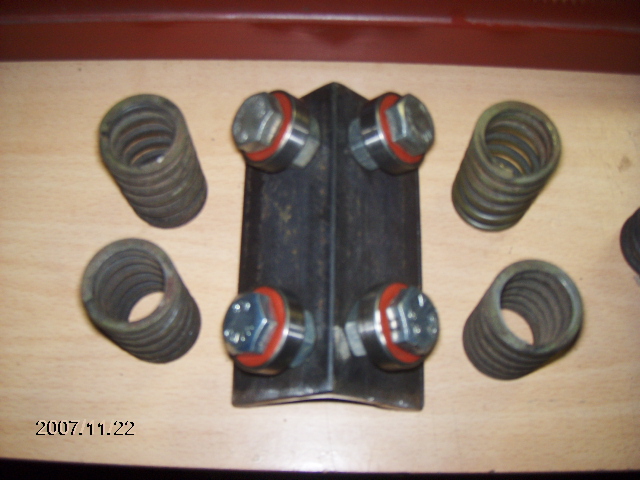

Montage des ressorts de compression sur les axes Y1. Y2.






La suite va venir aprés.
A++
PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 29 Oct - 16:59 (2016); edited 51 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 11 Mar - 00:15 (2012)    Post subject: La suite 2... Reply with quote

Bonsoir a tous.

Apres les Y1. Y2. l'axe X. en construction.

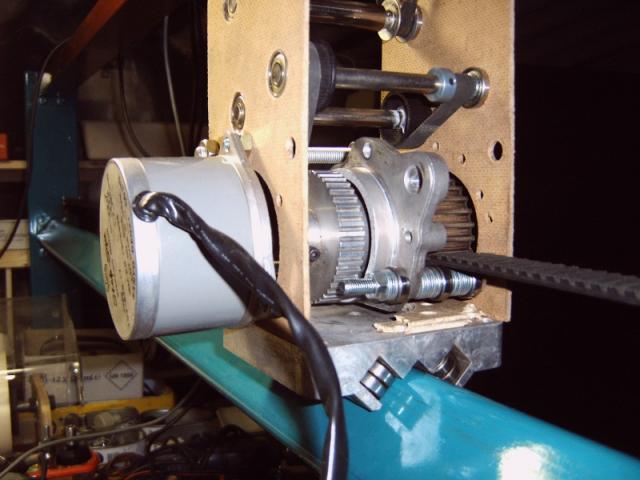

Premier essais pour le montage de axe X., Raté ca ne vas pas.

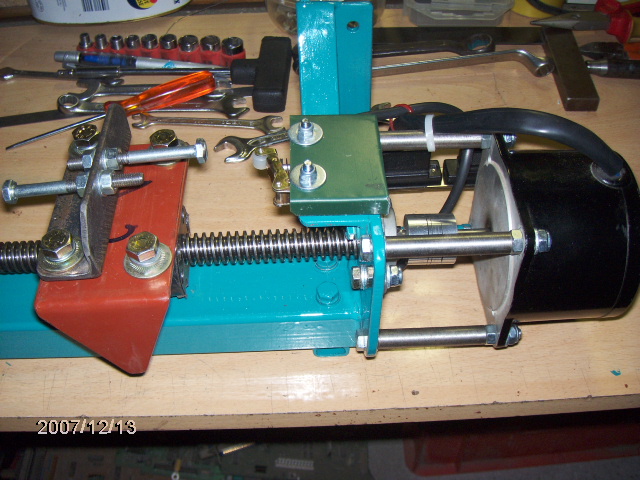

Le 2eme montage sera le bon systeme pour le reducteur de l'axe X.

Le montage a placer sur le portique Y1. Y2..

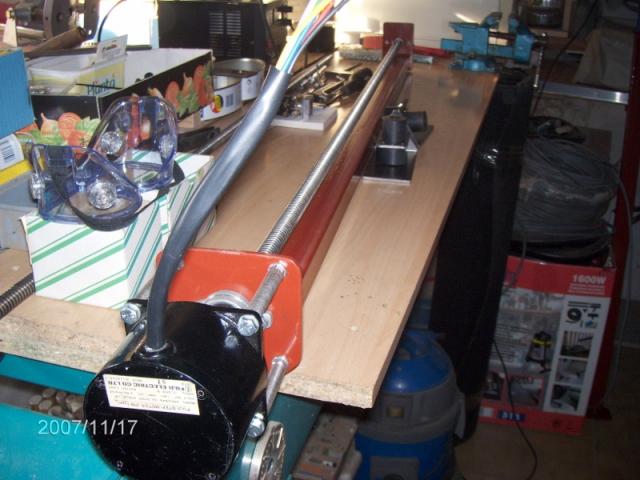

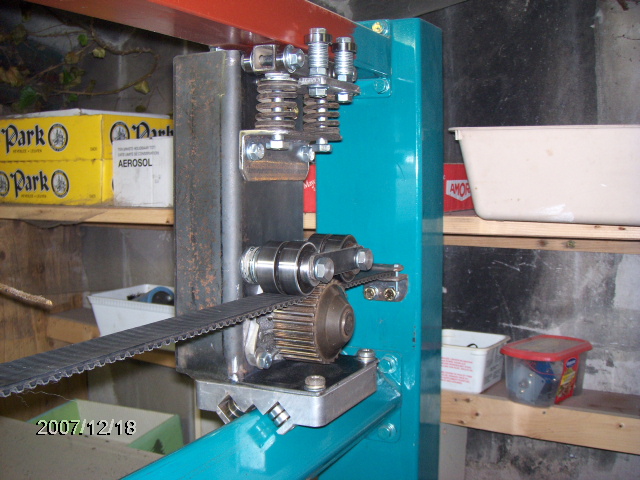

La potence qui suporte l'axe Z. et la couroie pour l'axe X.

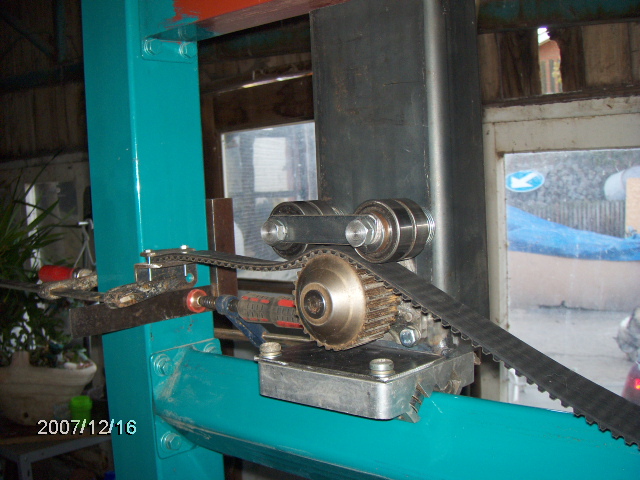

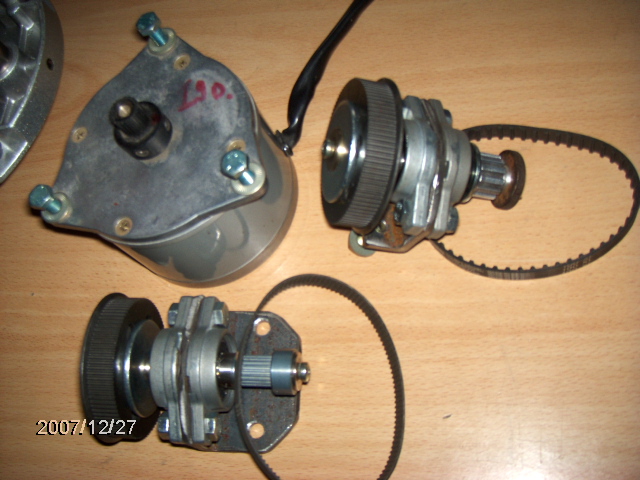

La courroie et la poulie d'une pompe a eau d'un moteur v6 2.7L de Renault Espace.

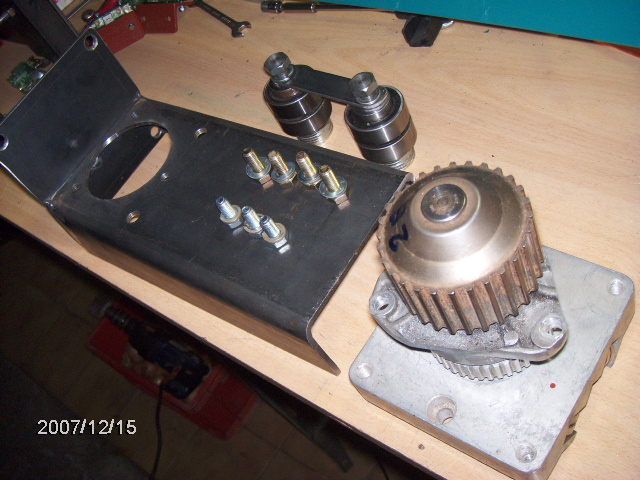

La potence de translation X. qui supportera l'axe Z.

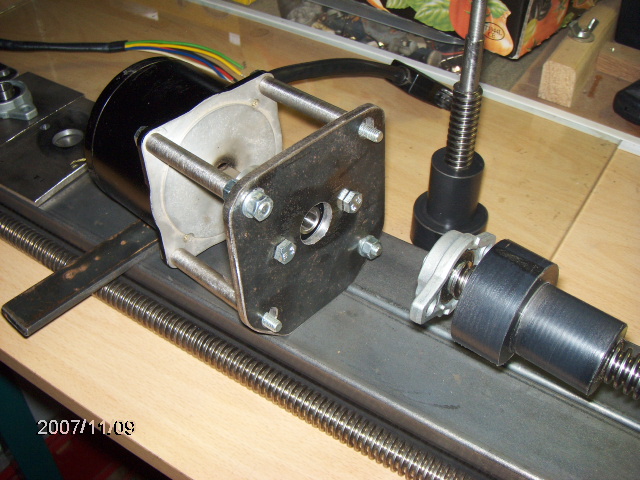

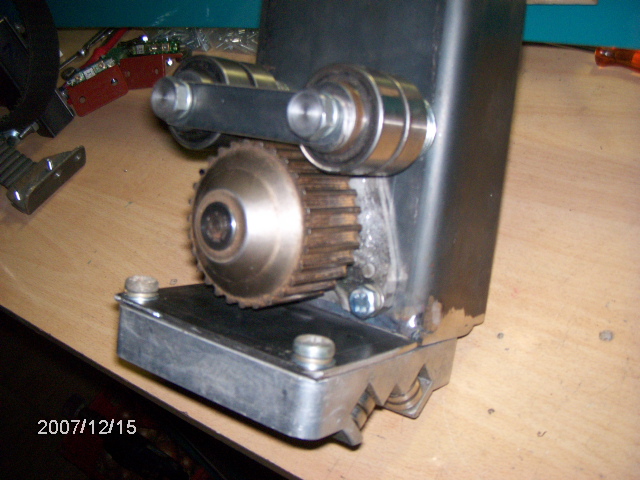

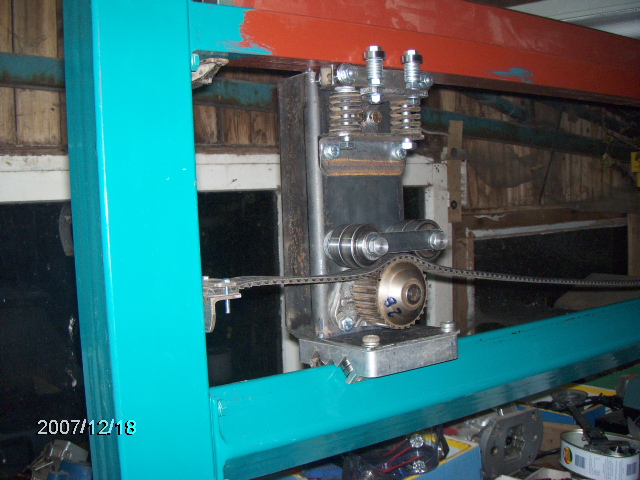

Le reducteur de l'axe X.

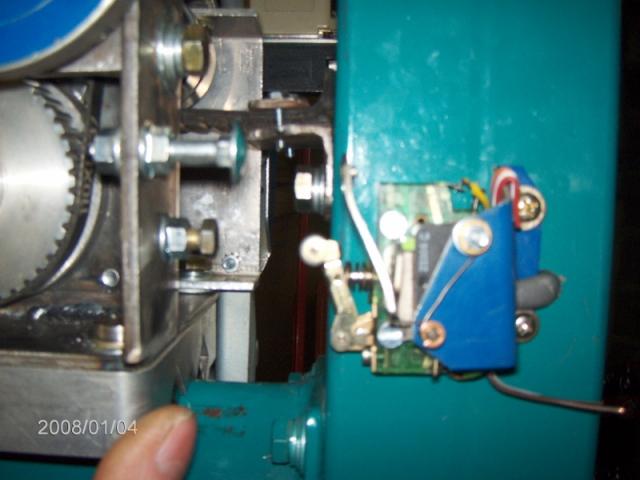

Système de fin de course d'un des axes.

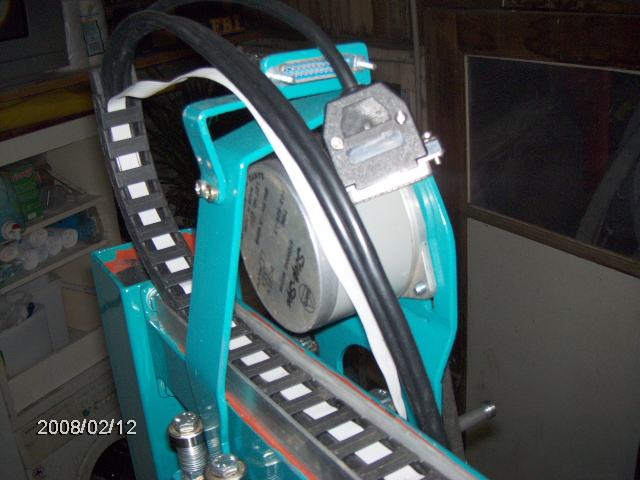

Chemin de câble sur le portique et le moteur X.


La suite au prochain numéro..

A++
PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 11 Mar - 00:16 (2012)    Post subject: La suite 3.... Reply with quote

Bonsoir a tous.

Voici la modification de la table.

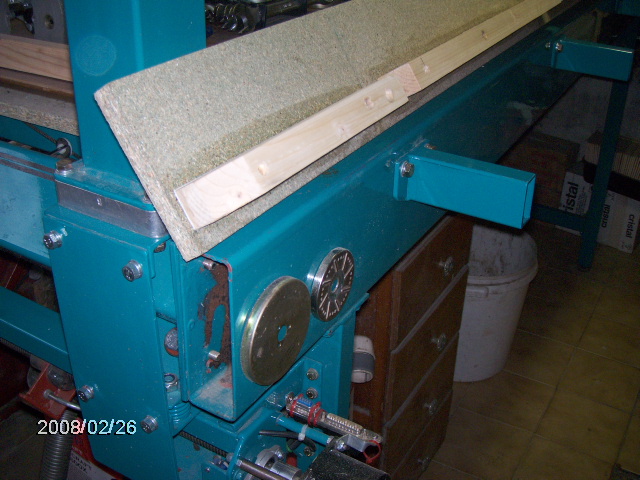

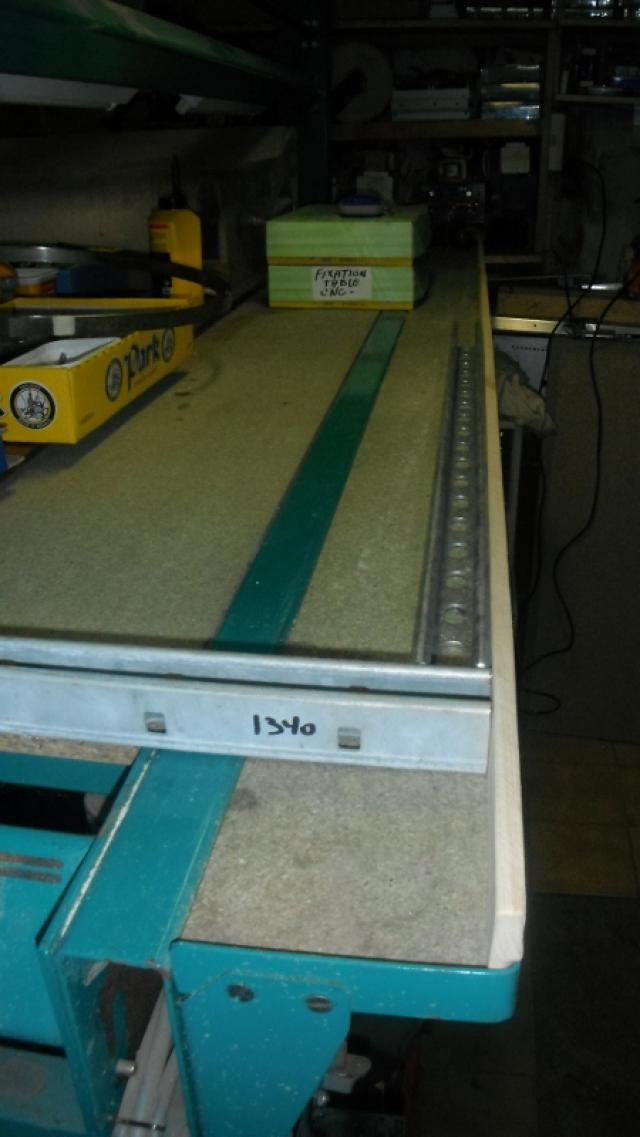

Ajout tablette latéral pour pouvoir utilisé toute la course de l'axe Y.

http://img.xooimage.com/files74/6/6/9/a ... 229f32.jpg

Rail de fixation de goulottes électrique de 40x40x3.

Et le système de fixation du martyr d'usinage.

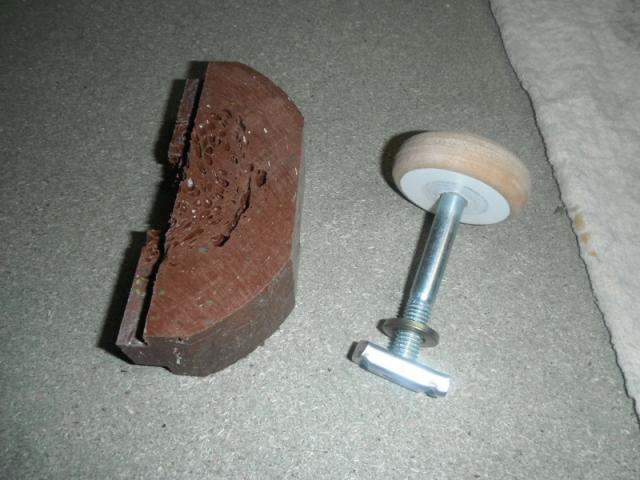

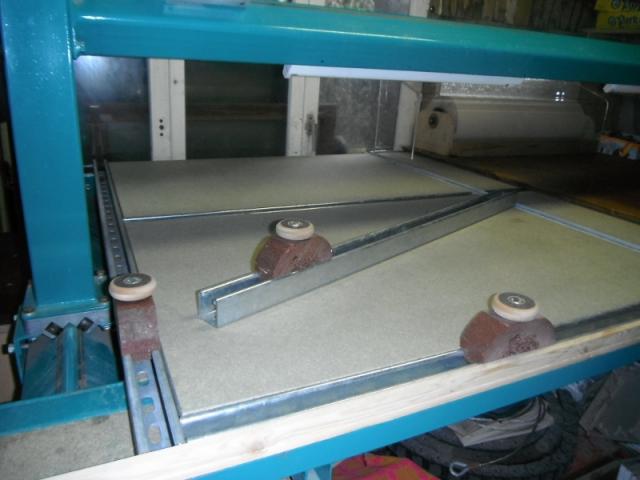

Détails des taquets a vis.

Taquets complet fini.


A la prochaine pour le boitier de commande.

A++.
PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 11 Mar - 00:17 (2012)    Post subject: La suite 4... Reply with quote

Salut a tout les lecteurs de ce fil.

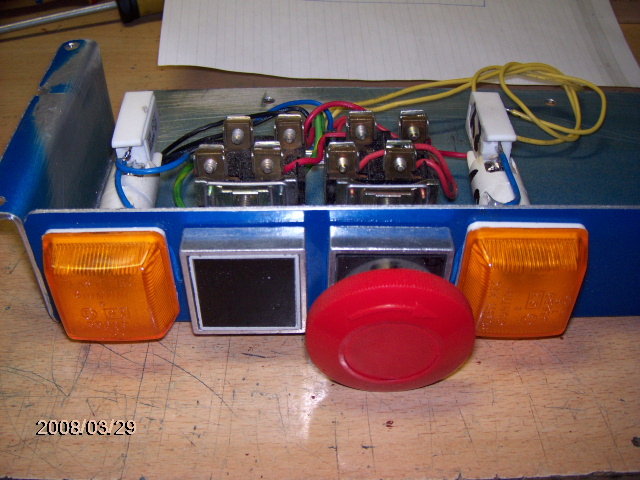

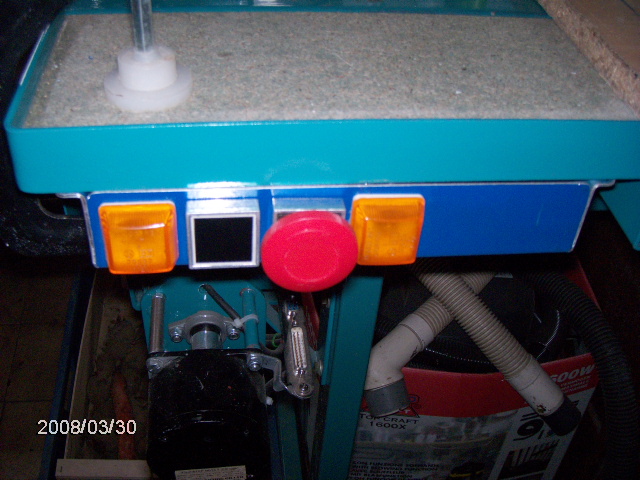

Voici une mise en construction du boitier de commande et de sécurité de la future CNC HomeMade.


Petit boitier usiné par la première CNC en bois de mon fils.


Ce boitier va démarrer toute la CNC y compris le Pc Intel P4 et boitier de commande puissance.

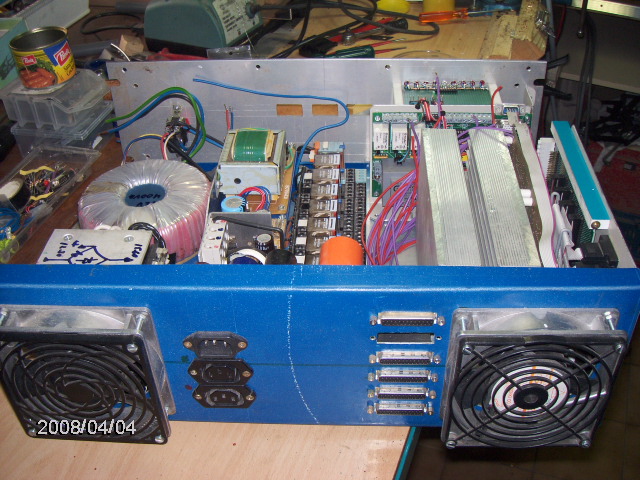

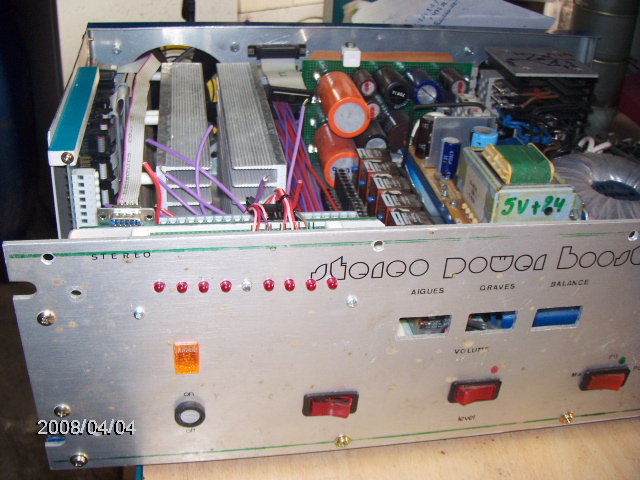

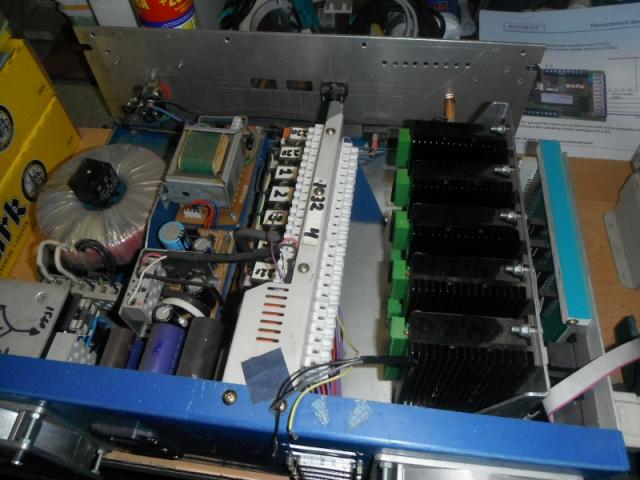

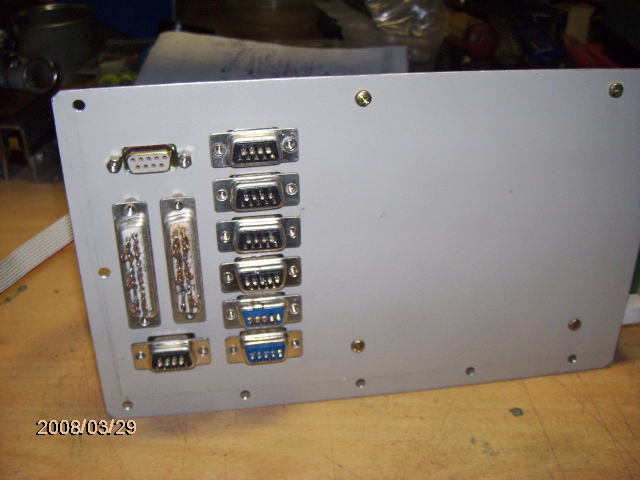

Partie arriere du BC (Boitier Commande), prises de connections, aspirateur, lubrification, broche, PC....

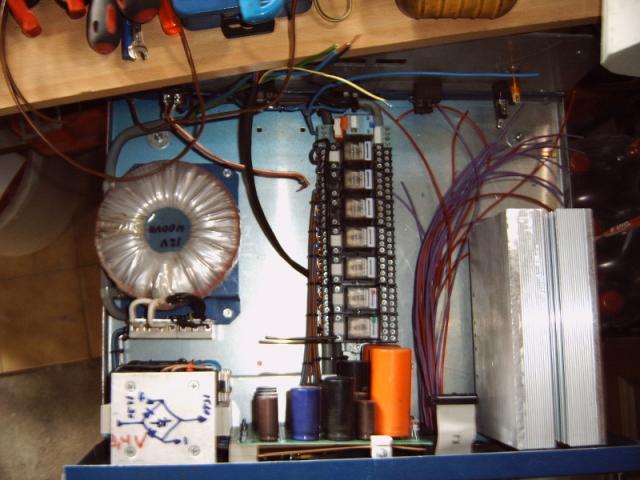

BC: transfo torique pour la puissance des moteurs Pas a Pas's.
Le redressement, filtrage, relais de securité et puissance externe.

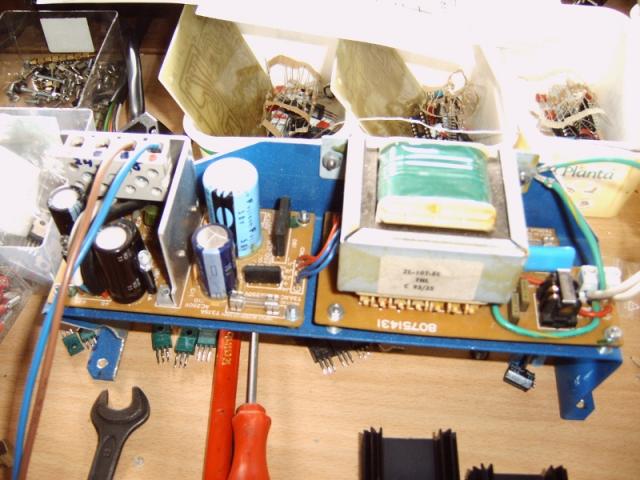

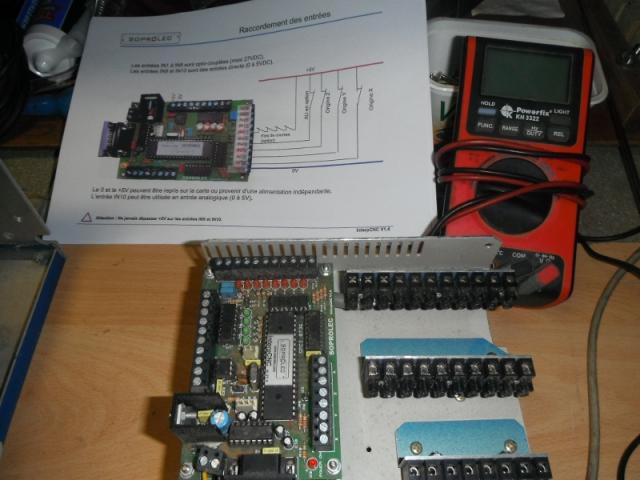

Transfo. de 5V & 24V pour carte commande & modules puissances moteur axes PaP.


Prise DB 25 & DB 9 recupére sur Pc, Entrées et sortie fin de coures et commande divers.

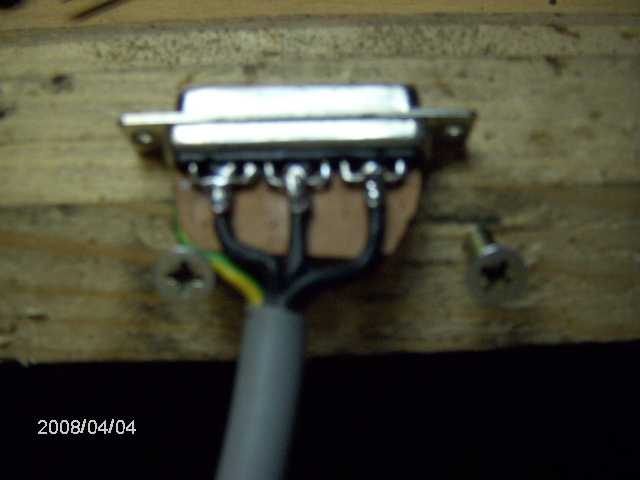

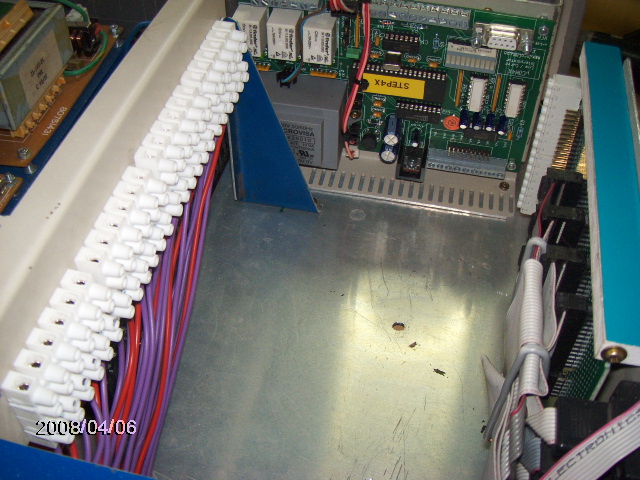

Détail interne des prises DB vers les moteurs PaP.

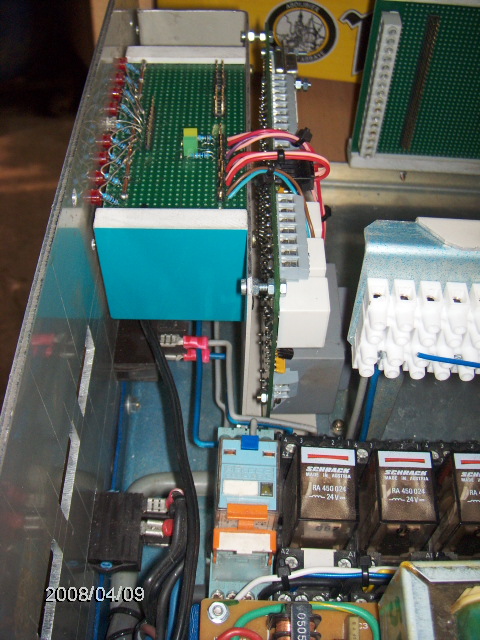

Connecteurs interne vers les relais qui seront placer juste a coté sur leurs supports.
La carte du fond sera remplacée par une autre plus performante.


Carte d'affichage a led's.


Découpe sur CNC en bois de mon fils Marc. Voir cette vidéo sur Youtube
http://www.youtube.com/watch?v=gacIL8qxy9o
Faire recherche sur Youtube "CNC PapyKyKa"

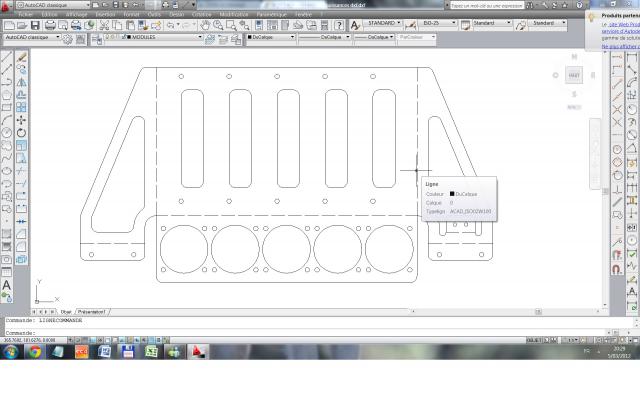

Dessin de cette découpe sous AutoCad, qui sera sauvegarder en DXF.

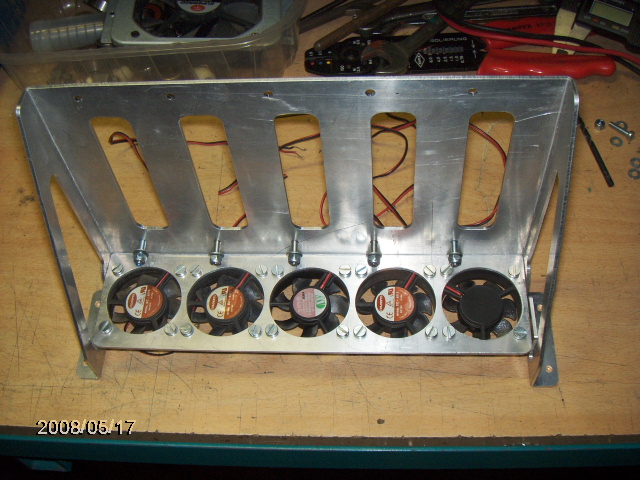

Cette tôle pliée et ventilo. en places.

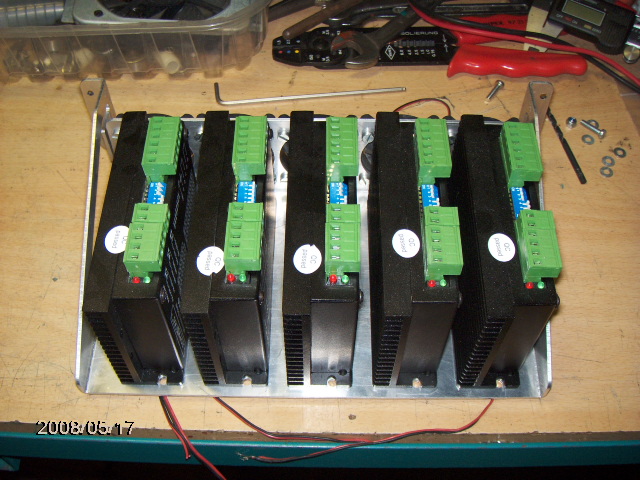

Les boitier puissances des Axes X. Y1. Y2. Z. A.
Ce dernier pour le placement d'un réducteur pour la rotation pour faire des pièces en 3D.


Partie de la face Av du boitier commande, récup. a remodelée.

Reste de la constrution de ce boitier est en cours.....

Merci de me lire, la suite a venir.......

A++
PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 11 Mar - 00:19 (2012)    Post subject: La suite 5... Reply with quote

Bonsoir a tous.


Cette fin de semaine a été mouvementée, cela fait 3 jours que je me bat pour remonté un PC P4-1.7
avec des composants de recup. carte mère, CPU, écran, carte commande CNC, RAM, carte vidéo,
et autre câble série pour quand enfin cela fonction bien maintenant. Ouffffffffffff-Tiiiiiiiii......

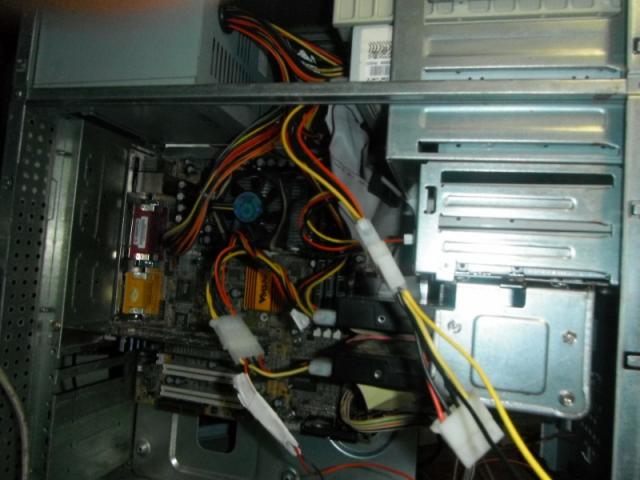

Résumé : PC
MB : Asus de base p4
CPU : Intel P4-1.7
RAM : 3 barrettes de 1Gb de chez HP
Vidéo : PCI de 64 mb
Boitier : Gigabyte Mid tower
Ecran : Packard bel LCD 15 Pouces
Clavier : Samsung
Mouse : Logitech optique
HDD : Maxtor 1x 40Gb & 1x 20Gb
Graveur CD : Hewett-Pachard
Os : WinLSD 3.5
Logiciel : CNC Ninos 3.87 ou bien Mach3 on verra suivant la carte de commande





Résumé : Boitier CNC
Boitier Récup. Ampli sono + Toles alu découpée Cnc
Transfo. : Torique pour la puissance 13V-400WA
Récupe. 5V & 24V sur enregisteur VHS
Cartes puissances Axes : Soprolec 3x 5.6 Ah & 2x 4.2 Ah
Relais : Récup. brocante pour les sorties puissance, aspirateur, broche, lubrification, ......
Mathos divers : Récup. conecteur DB9 - DB25 de PC et autres.....


C'est cette carte que je doit changer suite de l'avoir mis sur du 240 au lieu de 24V.




Et encore Récup. Récup.
Enfin cela se monte bien et aussi grâce a mon fils Marc pour sa connaissance des systèmes des cartes CNC.
post447327.html#p447327

PapyKy
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 21 Apr - 16:26 (2012); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 15 Mar - 19:22 (2012)    Post subject: La CNC de PapyKy Reply with quote

Salut a tous.


Voila c'est décidé je fait ma CNC.


Achat des profils d'acier carré et rectangulaires.
Carré de 100x4 pour l'axe Y1. Y2. un mis en losange pour le guidage Y1.
Rectangulaire de 150x20x4 pour la longueur de l'axe X.
Rectangulaire de 50x30x3 pour les pieds et renfort
Découpe a longueur et traçages et forage des plaques d'assemblages,

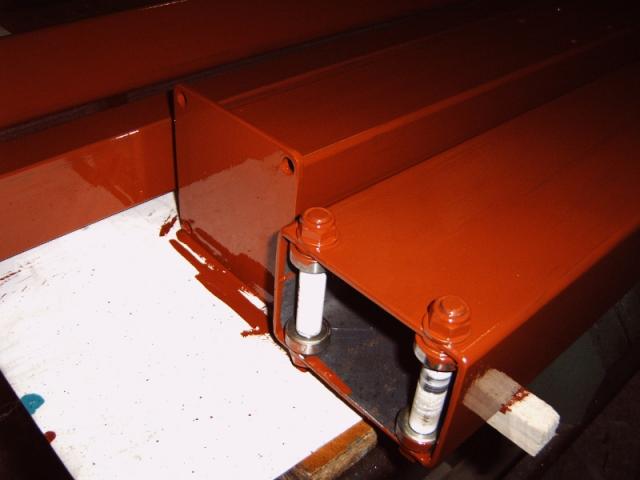

Soudage a l'arc des différents éléments de la table, pré-montage taraudage des fixations.
Démontage et mise en couleur antirouille et deux couches de peinture,
et enfin le montage définitif de la table et réglages de la mise a niveau avec les pieds réglables.








Montage de la table a sont emplacement.



La suite du montage sera faite après que les tubes seront prêt pour le montage du portique de l'axe X..


A++.


PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 15 Mar - 23:22 (2012); edited 2 times in total
Back to top
Shiva


Offline

Joined: 12 Mar 2012
Posts: 38
Localisation: Liège
Date de naissance: 21/08/1970

PostPosted: Thu 15 Mar - 19:31 (2012)    Post subject: "HusKy-CNC" Projet avorté, mais pourrais devenir un découpe plasma. Reply with quote

J'ai lu que tu utilisais Autocad pour le dessin, de quelle version s'agit il? Sur le net, j'en trouve plusieurs destinés à des usages différents (architecture, dessin technique, etc...)
Et pour piloter ta cnc quel programme utilise tu?

Jusqu'ici, pour le travail du bois, j'utilise Sketchup, je suis donc déjà un peu familiarisé avec le dessin technique,
je vais m'attaquer à Autocad, mais c'est un autre morceau! Shocked


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 15 Mar - 19:44 (2012)    Post subject: "HusKy-CNC" Projet avorté, mais pourrais devenir un découpe plasma. Reply with quote

Bonsoir a toi.


Oui je vais faire une demo .
Voici un dessin réalisé avec AutoCad.
Ce sont des copies d'écran mise dans un traitement de texte.
Le non du fichier est "Echafaudage.docx" et une valeur de"2.605.897"

http://www.sendspace.com/file/iot4gt

Serais t-il possible de faire ce dessin avec " Sketchup " ??




Ceci est la derniére page du fichier .docx.


A++
PapyKy
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 31 Mar - 23:26 (2012); edited 8 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 15 Mar - 22:39 (2012)    Post subject: Construction de l'axe X. Reply with quote

Salut a tous.


Voila quelques photo portique.



Ici on vois les montant du portique et les tubes de longueur 1900mm utile quand le chariot du Z. sera monter.




Sur la dernière photo on peut voir les ressorts de compression pour tenir le portique en place sur le chemin de roulement du Y1., en "V".
Mais la liaison n'est pas encore montée, juste un tube de soutient, sous la plaque de maintien des roulements.
idem pour l'autre coté en Y2., mais ces roulements sont placer a plat pas de guidage seulement en support.




Les ressorts de compression les axes Y1. Y2. qui seront placer sous les tubes de la table.
Pour la suite, le montage des supports des vis et moteur de ces deux axes Y.


A++


PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 15 Mar - 22:54 (2012)    Post subject: "HusKy-CNC" Projet avorté, mais pourrais devenir un découpe plasma. Reply with quote

Salut a tous.


On arrive a la fabrication les supports des vis des axes Y1. & Y2.





L'un des moteurs Y. et leur vis en ertalon et la fixation de l'ensemble.





Ici on voie les différentes pièces support des vis et moteurs et des fin de cours (3 coté Y1. & 2 coté Y2.).





Le support entre le portique et l'écrou de la vis des axes Y.,
Les fin de cours pour le dépassement de butée "0" machine avec un cache de protection en PVC
Avec les ressorts sous le tube guide en "V" et la vis de commande du déplacement dans l'axe Y.



A++ La suite au proch.......


PapyKy.





- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 5 Apr - 15:24 (2012)    Post subject: "HusKy-CNC" Projet avorté, mais pourrais devenir un découpe plasma. Reply with quote

Salut a tous.


Je viens de commandé sur Ebay les cartes suivante pour mes CNC.
Surement arrivé la semaine prochaine.


Carte de commande d'axes :
http://www.befr.ebay.be/itm/5-Axis-Breakout-Board-for-Stepper-Motor-Driver-…
Cette carte interface pour cartes de puissances des moteurs pas a pas, mais cela je les ais déjà.
Carte relais :
http://www.befr.ebay.be/itm/ws/eBayISAPI.dll?ViewItem&item=180822479761…
Carte commande complète d'axes pour CNC :
http://www.befr.ebay.be/itm/ws/eBayISAPI.dll?ViewItem&item=300408656263…


Suis en attende de voir ma CNC au travail.


PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,592
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 27 Jan - 10:45 (2013)    Post subject: "HusKy-CNC" Projet avorté, mais pourrais devenir un découpe plasma. Reply with quote

Une nouvelle Machine CNC est en cours de construction en acier de 4000x1500 de table, a voir ici.
http://cnc-papykyka.xooit.be/t413-CNC-table-4000x1500.htm


Pas de critiques, 615 visiteurs sont venu voir du 10/02/2012 au 09/03/2013.

 Merci a vous d'avoir venu faire une visite sur le forum.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Contenu Sponsorisé






PostPosted: Today at 00:37 (2019)    Post subject: "HusKy-CNC" Projet avorté, mais pourrais devenir un découpe plasma.

Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> CNC-PapyKyKa : HomeMade. All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
