PostPosted: Mon 10 Mar - 22:28 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

PublicitéSupprimer les publicités ?
Bonsoir Papyky,


j'ai commencé à parcourir les différents fils sur le sujet.

Comme je l'ai écrit sur ma présentation les caractéristiques de ton Uneka-Cnc me conviennent parfaitement.

Alors j'ai une 1ère question avant de commander quoi que ce soit (comme c'est quand même un investissement non négligeable pour moi, je n'ai pas envie d'acheter n'importe quoi) :

J'ai remarqué sur les photos ici que tu as choisi un entrainement direct pour les axes X et Y, mais pas pour le Z (courroie).
Y-a-t'il une raison particulière à ça ?
Et est-ce possible de faire un entrainement direct pour moi afin de minimiser l'usinage de pièces dans un 1er temps ?

Merci pour tes réponses.

A+

Djack


Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Mon 10 Mar - 23:09 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote



Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Mon 10 Mar - 23:11 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote



Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 10 Mar - 23:28 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Salut Djack.

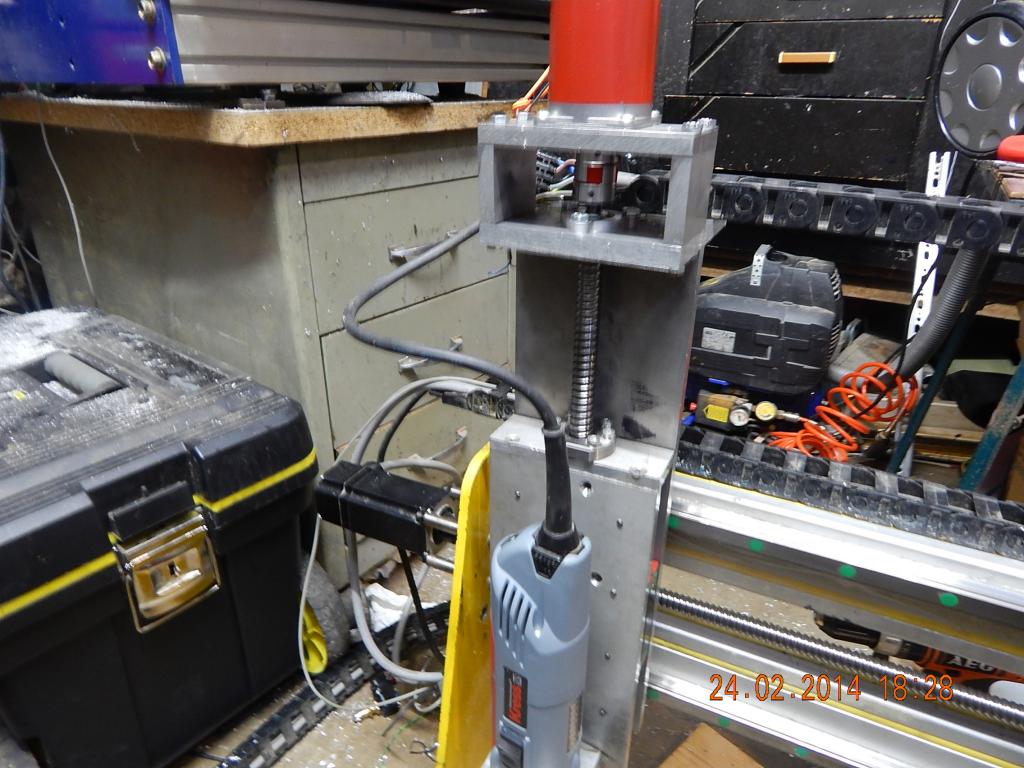

Si pas de contre indication, comme montre les photos de Marc.


Moi, j'ai fait cela pour minimisé la hauteur, mais cela n'a pas importance au mouvement de l'axe.

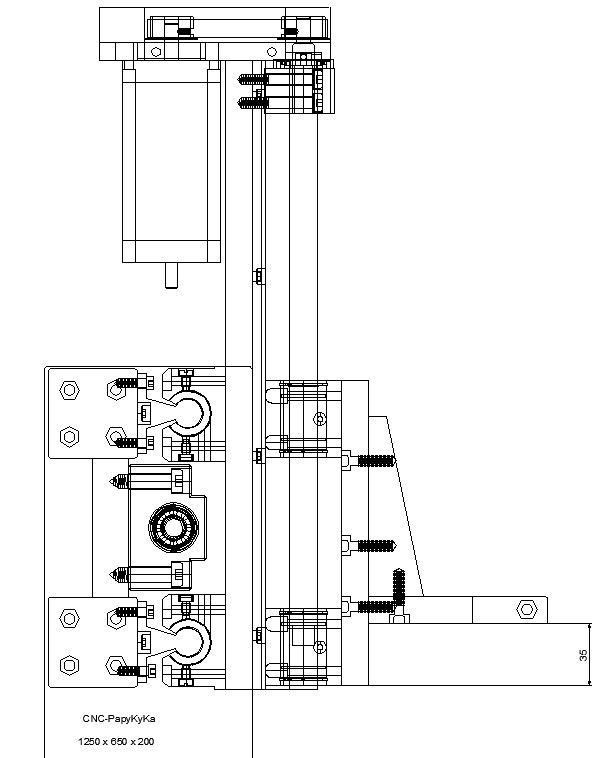

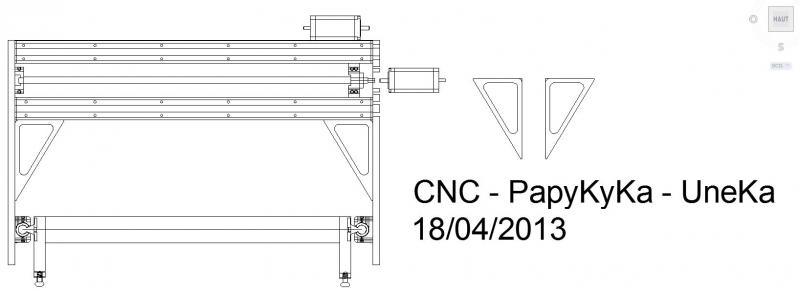

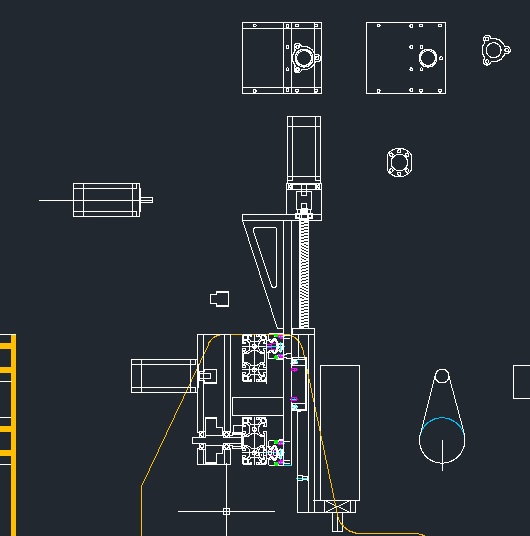

Comme tu peut le voir ici sur 'LayKa-CNC', le moteur est en direct avec un accouplement simple.
Question d'hauteur tout simplement.

A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Djack77


Offline

Joined: 05 Mar 2014
Posts: 19
Localisation: France - Seine et Marne ???
Locomotion: Voiture ???
Loisirs: Bricolage - Home cinéma
Date de naissance: 06/08/1960
Masculin

PostPosted: Tue 11 Mar - 22:20 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Bonsoir,

Juste un petit mot pour ce soir.
Merci à vous deux pour la réponse et les photos : c'est très clair !
J'ai commandé une broche Kress 1050 FME-1 en Allemagne.
Maintenant YAPUKA pour la suite (surtout les questions Embarassed ).

A suivre...


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 11 Mar - 22:55 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Bonsoir a toi.


Kress est une référence en usinage CNC, et pas si chère que cela.
A tu déjà déterminé la grandeur des axes ??.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Djack77


Offline

Joined: 05 Mar 2014
Posts: 19
Localisation: France - Seine et Marne ???
Locomotion: Voiture ???
Loisirs: Bricolage - Home cinéma
Date de naissance: 06/08/1960
Masculin

PostPosted: Tue 11 Mar - 23:16 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Les mêmes dimensions que l'UneKa-CN, à +-10cm près, comme je ne sais pas ni où, ni exactement quoi acheter.

Back to top
Djack77


Offline

Joined: 05 Mar 2014
Posts: 19
Localisation: France - Seine et Marne ???
Locomotion: Voiture ???
Loisirs: Bricolage - Home cinéma
Date de naissance: 06/08/1960
Masculin

PostPosted: Sun 16 Mar - 21:54 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Bonjour,

Juste un petit message d'information.

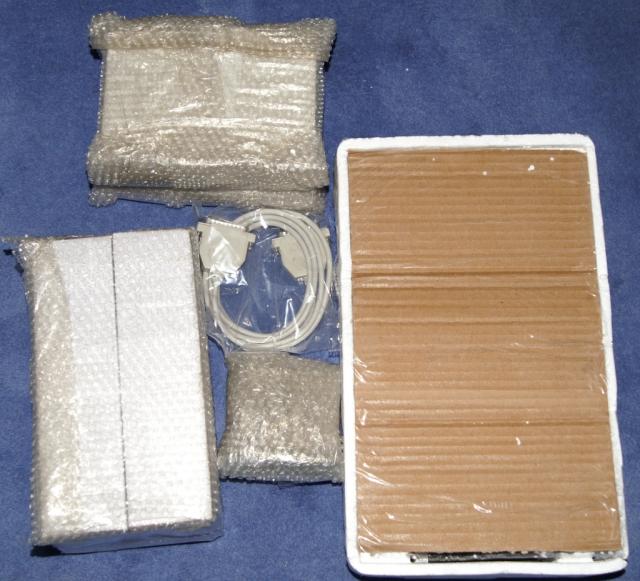

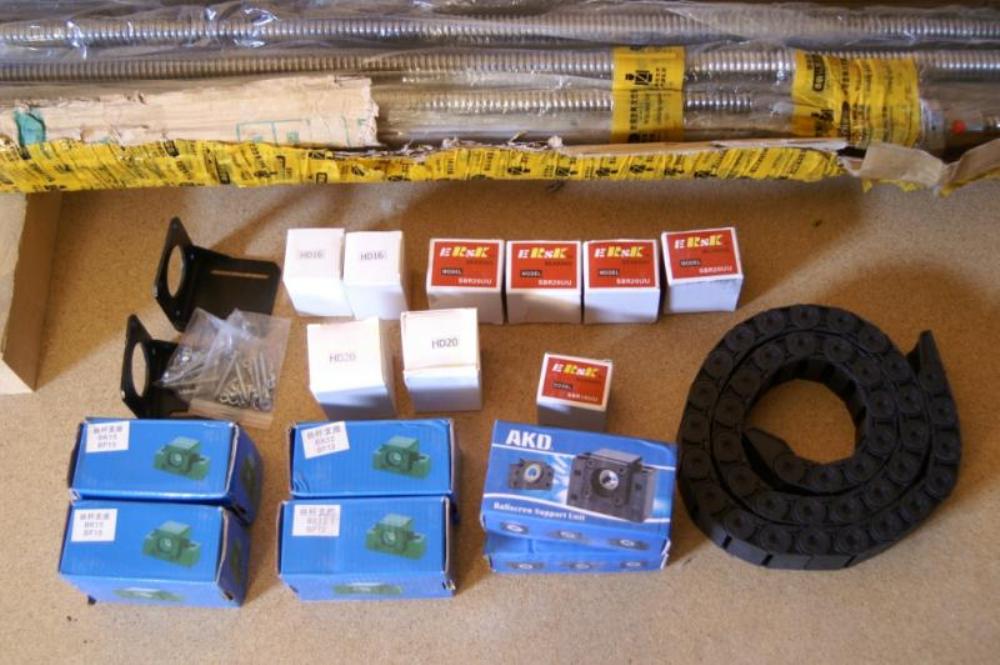

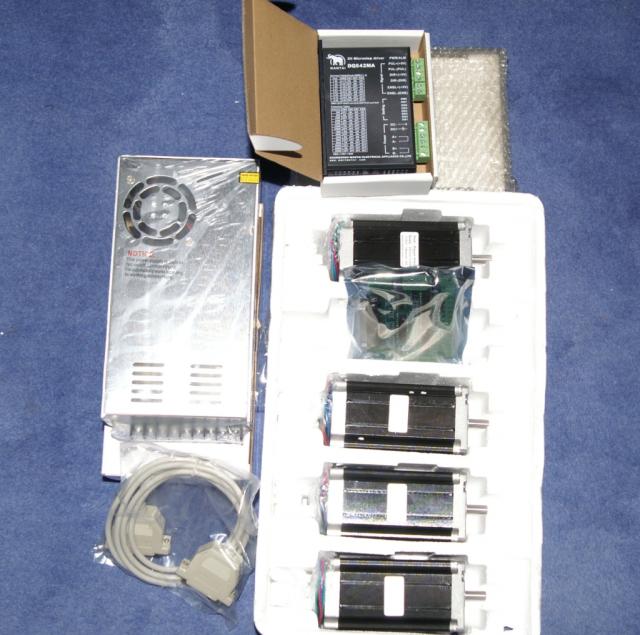

J'ai commandé les moteurs, les drivers, une alim et une carte de commande basique.
Donc ça avance mais je pense que ça va être long.
Pour la partie mécanique, c'est plus problématique pour trouver la ou plutôt les boutiques offrant un bon rapport qualité/prix pour l'ensemble.

Trop de choix sans doute  Rolling Eyes .
Pour l'instant mes recherches montre clairement qu'un achat en chine reste plus compétitif qu'un achat direct en Europe, même avec les taxes.
Là ou il est difficile de se faire une idée, c'est à qui on a affaire et déterminer la meilleure offre.
Une boutique aura des produits moins cher mais des frais d'envois très élevé ou vice versa.
Je ne cherche pas systématiquement le moins cher mais le meilleur équilibre, un casse tête parfois.

Pour commencer les plans je vais attendre d'avoir toutes la camelote, ça peut varier en fonction des longueurs ou diamètres.

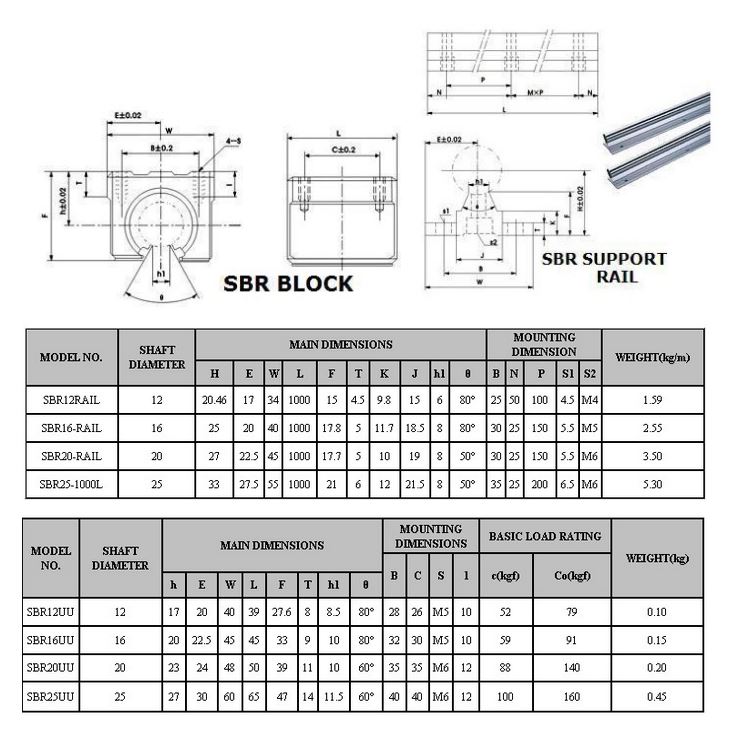

A ce propos, concernant l'axe Z, je pensais peut-être passer en SBR1205 pour les rails avec une vis SFU1205.
Pour les axes X peut être passer les vis en SFU2005 (la flexion me parait quand même non négligeable sur 1,5 mètre).

Qu'en pensez vous ?
(je sais qu'on peut tout faire, mais si c'est inutile, autant le savoir, comme c'est vous qui avez l'expérience et les connaissances mécanique je suivrai vos recommandations Okay )

A+


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 16 Mar - 22:07 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Salut DJack.


Oui c'est un bon compromis que tu a pris le 'Z' en 12 Mm est bien, car a la vertical.
Et 20 Mm pour les rails "X" est le bon choix, pour 1500 Mm de long


Pour le "Y" 16 Mm est suffisant si pas plus de 800/850 Mm.


C'est bien démarré, place des photos quand tu a le matho's.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Djack77


Offline

Joined: 05 Mar 2014
Posts: 19
Localisation: France - Seine et Marne ???
Locomotion: Voiture ???
Loisirs: Bricolage - Home cinéma
Date de naissance: 06/08/1960
Masculin

PostPosted: Sun 16 Mar - 22:23 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Ok merci PapyKy,

Je vais partir comme ça, mais ça va dépendre de l'appro et des prix, parce qu'en 2005/1,5m le tarif est pas donné pour le transport !

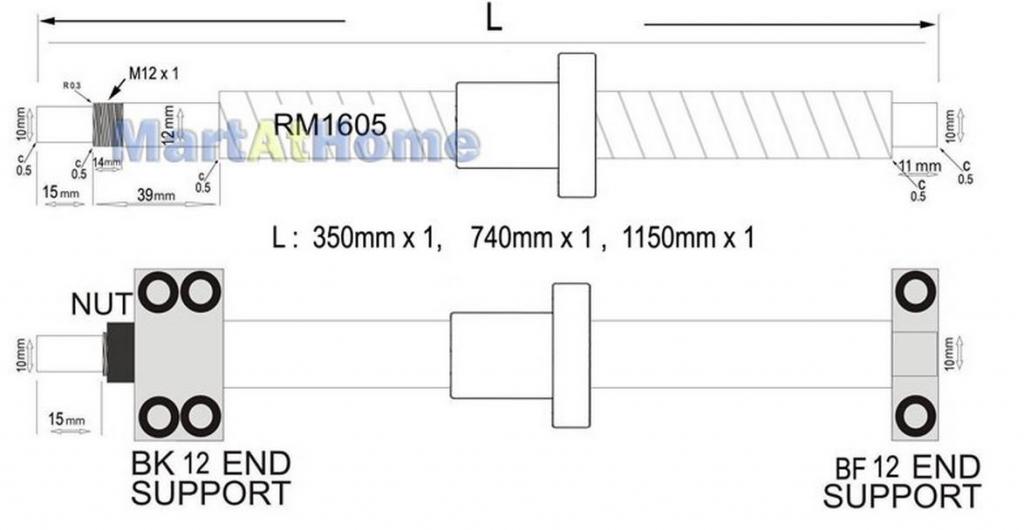

Sinon, je ferai comme toi en 1605.
Vu les vidéos que j'ai vu de ton UneKa-CNC ça à l'air de coller plutôt bien Okay .

Bon je vais manger avant de reprendre le boulot demain Sad .

Et pas de soucis pour les photos, c'est prévu.

A+


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 16 Mar - 22:52 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

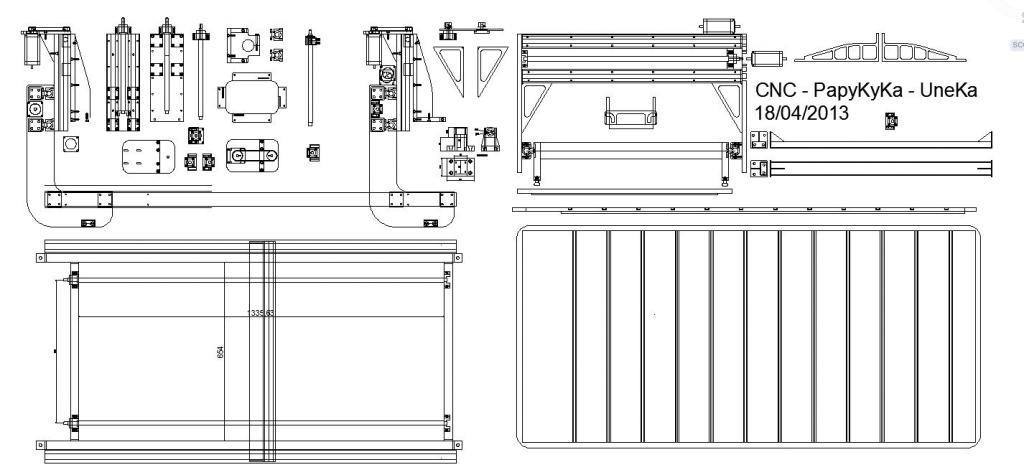

Sur "UneKa-CNC" les rails du "X" sont en 20 Mm.
Les "Y&Z" sont en 16 Mm.


Par contre pour "LayKa-CNC" les "Z&Y" sont en 12 Mm, 200 & 600 Mm de long.
Le "X" est en 16 Mm, pour 1 mètre de long.
Les "X&Y" seront sur courroies de 10 Mm en T5.

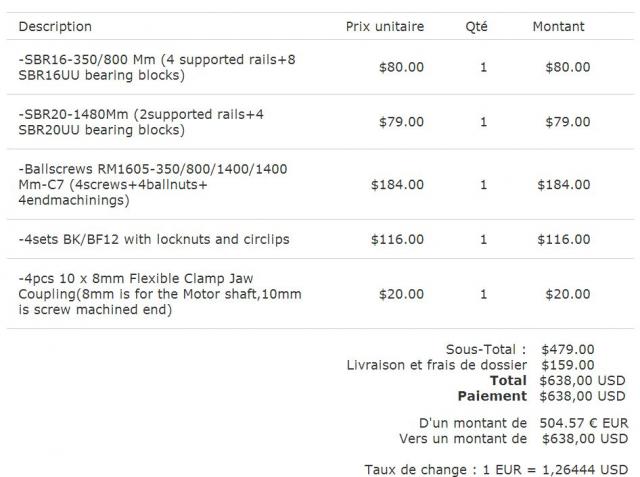

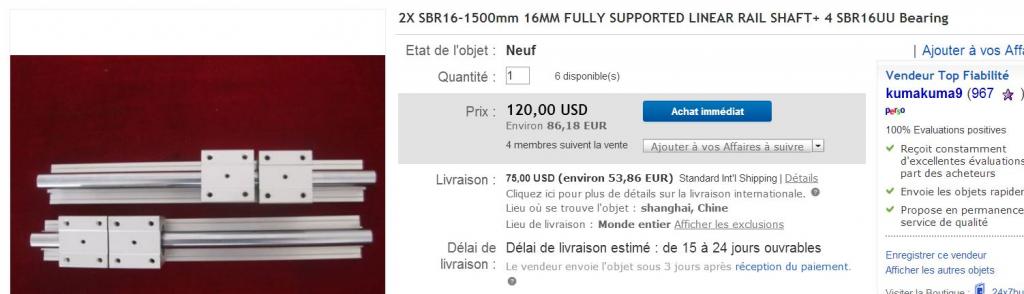

Sur ce site. 125.67 + 35.91 = 161.58 €uros.

Ici c'est 140.04 €uros.
Mais fait une recherche pour comparé les prix, en chine c'est moins chère, contrairement qu'au USA ou en Europe.



Bonne soirée a toi, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Djack77


Offline

Joined: 05 Mar 2014
Posts: 19
Localisation: France - Seine et Marne ???
Locomotion: Voiture ???
Loisirs: Bricolage - Home cinéma
Date de naissance: 06/08/1960
Masculin

PostPosted: Mon 17 Mar - 21:34 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Bonsoir,

Reçu ce soir la broche Kress d'Allemagne, nickel Smile :



Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 17 Mar - 21:43 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Bonne achat


Donc les pinces de 8, 5, 3, 1/8.


Et pas celle de 1/4 ?, pourtant fort utile.


Bonsoir a toi, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Djack77


Offline

Joined: 05 Mar 2014
Posts: 19
Localisation: France - Seine et Marne ???
Locomotion: Voiture ???
Loisirs: Bricolage - Home cinéma
Date de naissance: 06/08/1960
Masculin

PostPosted: Mon 17 Mar - 21:46 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Si j'aurai bien voulu mais là c'était packagé comme ça.
Tant pis je la trouverai à part un de ses quatre...

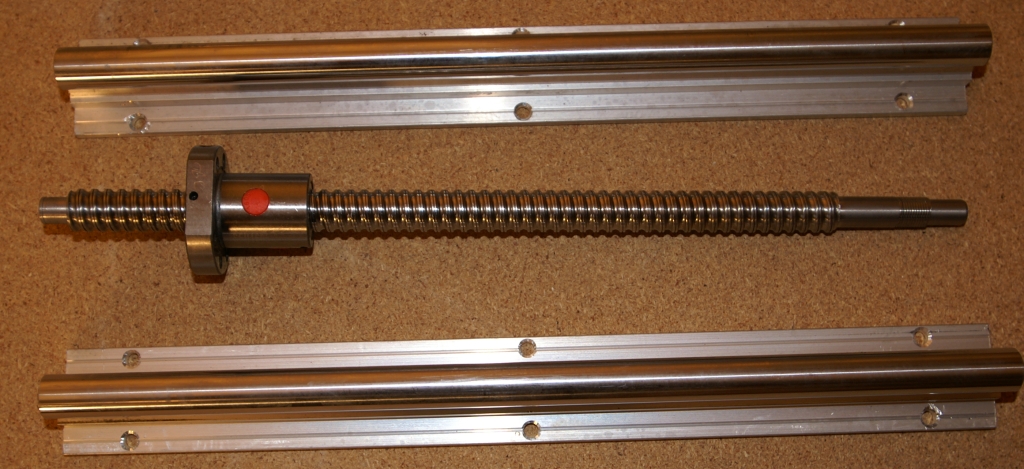

Merci pour les liens concernant les rails.

Je pensais prendre :
- des 12 pour les Z
- des 16 pour X et Y

ou vaut-il mieux prendre des rails de 20 pour les X ?

Pour la vis du X ce sera du 20 si j'arrive à trouver à un prix raisonable !

Je pensais (peut-être à tort) que c'était moins important pour les rails que pour la vis, puiqu'ils sont fixés sur le cadre.
Qu'en penses-tu ?


Back to top
Djack77


Offline

Joined: 05 Mar 2014
Posts: 19
Localisation: France - Seine et Marne ???
Locomotion: Voiture ???
Loisirs: Bricolage - Home cinéma
Date de naissance: 06/08/1960
Masculin

PostPosted: Mon 17 Mar - 22:22 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Je viens de me rendre compte que sur la majorité des offres d'ensembles (vis + rails), les rails sont presque toujours d'un diamètre supérieur (ex. rail 20 + vis 16, rails 16 + vis 12, etc).
Donc sans avoir l'explication "mécanique", j'ai un peu la réponse à ma question Rolling Eyes ...


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 17 Mar - 22:42 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Salut a bonsoir a toi.


C'est surtout en fonction de la longueur des axes.


Les vis surtout, car cela vibre avec le vas et vient de moteur, qui leurs sont accouplé.
Regarde sur celle que mon fil a faite, les problèmes du a sa longueur (3000 Mm) avec des vis c'est pas réalisable.
A été modifiée avec des courroies, et bien cela va mieux, mais est encore modifiée avec des crémaillère cette fois.


Va relire cette série de post, et tu comprendra, A ++ PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Djack77


Offline

Joined: 05 Mar 2014
Posts: 19
Localisation: France - Seine et Marne ???
Locomotion: Voiture ???
Loisirs: Bricolage - Home cinéma
Date de naissance: 06/08/1960
Masculin

PostPosted: Tue 25 Mar - 21:43 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Bonsoir PapyKy,

Reçu ce matin (de mon voisin) les moteurs et les cartes de commandes arrivés hier de Changzhou.
Heureusement qu'il est sympa Okay et qu'il est là la journée (il travaille de nuit).
Aucun mot ni quoi que ce soit dans ma boite de la part de DHL, pas terrible ! Evil or Very Mad

Voilà les bêtes :






Je n'ai pas encore commandé "la mécanique".

A ce propos j'ai vu sur tes photos, que les longueurs sont différentes entre les vis et les rails, par rapport à la liste que tu as publiée.
Exemple ici et sur les autres pages.

Il est évident que si les rails font 1500mm, les vis sont plus petites (1400, 1350 ?).

Que faut-il que je commande exactement pour les longueurs des vis, sachant que les rails seront :
X = SBR20 1500mm
Y = SBR20 800mm
Z = SBR16 350mm (ou 400 ?)

Merci pour ta réponse


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 25 Mar - 23:45 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Bonsoir a toi, Djack.


C'est un bon début, mais donne les "Réf" des moteurs et carte de puissance et la tension de sortie de l'alim'.
Une photo de la carte de commande serais bien aussi.

Pour la longueur des vis par report au rails, c'est la distance entre les patins qui vont le déterminé.
et placer sur leur paliers, (roulements butée, coté moteur et libre de l'autre).


Le distance de déplacement de l'écrou de la vis a billes sur la vis, monter sur leurs support,
plus le distance totale des patins des rails, monter sur leur support, te donne la longueur minimal des rails.


Autrement dit plus la distance des patins des rails monter, moins tu aura de course, logique non ?.
Et plus courte sera le déplacement de l'écrou de la vis.....


Donc si tu a 1000 Mm de course de l'écrou de vis a billes et 280 de longueur totale des patin des rails,
il te faut minimum 1280 Mm de rail, plus 1 ou deux centimètres pour la sécurité; donc 1300 MM est bon.







A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 26 Mar - 00:09 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Voila une vue d'ensemble des plans sous AutoCad de "UneKa-CNC".





A toi de calculer, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Djack77


Offline

Joined: 05 Mar 2014
Posts: 19
Localisation: France - Seine et Marne ???
Locomotion: Voiture ???
Loisirs: Bricolage - Home cinéma
Date de naissance: 06/08/1960
Masculin

PostPosted: Wed 26 Mar - 22:13 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Salut PapyKy,

Pour les Réfs, c'est peut être un hasard mais il s'agit du même matériel que toi (voir ici).
A priori c'est un ensemble très courant sur le net.
(Je n'ai pas le temps ce soir, mais je pourrai le détailler ce week-end si tu veux).

Pour les dimensions des vis par rapport aux rails de ta réalisation, comme je t'ai indiqué lors de mon inscription que ses dimensions me convenais, je trouvai plus simple de te demander les cotes exactes, pour la commande.

Et si j'en juge grâce au dessin ci-dessus, les côtes sont différentes de la liste que tu as publiée.
Suppositions et devinettes d'après les côtes 854 et 1335 :
Je dirai :
X : vis 1400 mm et rail 1500 mm
Y : vis 900 mm et rail 1000 mm
Z : aucune idée, je ferai à  la louche

Mais c'est sûr je peux tout recalculer, même si je galère et même si je risque (certainement) de me tromper parce que j'aurai oublié quelque chose.

Pas de soucis.

A+


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 26 Mar - 23:50 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Bonsoir Djack.


Et bien voila tu est sur la bonne page pour trouvé toutes les cotes de "UneKa-CNC".
Mais en gros 100 Mm de différence, c'est bon pour tous les axes.
Car les 100 Mm c'est pour plus de facilité dans le montage, mais pas utilisé, (Prix).

C'est bien cela que j'ai commender pour "UneKa-CNC"


2pcs SBR16-350mm rails
2pcs SBR16-800mm rails
2pcs SBR20-1400mm rails
12pcs blocs porteurs SBR16UU
RM1605-350mm-C7 avec des noix et à la fin usiné
RM1605-800mm-C7 avec des noix et à la fin usiné
RM1605-1400mm-C7 avec des noix et à la fin usiné
3pcs 3pcs BK12 et BF12 avec écrous et circlips
dont un fb12 non utilisé pour le "Z", car a la vertical.
3pcs 10mm * 8mm raccords.
Ce dernier poste sont les accouplements.
Dans la commande j'ai reçu ça, mais vaut mieux prendre cela.



bientôt , et merci a toi, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 27 Mar - 22:13 (2014); edited 1 time in total
Back to top
Djack77


Offline

Joined: 05 Mar 2014
Posts: 19
Localisation: France - Seine et Marne ???
Locomotion: Voiture ???
Loisirs: Bricolage - Home cinéma
Date de naissance: 06/08/1960
Masculin

PostPosted: Thu 27 Mar - 21:58 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Salut PapyKy,

Merci pour tes précisions, mais...
A moins que ça ne soit mes yeux, on voit quand même bien que les vis sont toutes plus petites que les rails, non ?

Donc c'est sans doutes ce que tu avais commandé, mais pas ce qui est monté et visible sur ces photos :















Je pense que je vais commander comme ça :

X : rail 1500 mm et vis 1400 mm
Y : rail 1000 mm et vis 900 mm
Z : rail 350 mm et vis 300 (ou moins ? dépend de la hauteur du coupleur que je n'ai pas) comme je vais faire le même montage que sur les photos postées par Marc.

C'est vrai que c'est difficile de coter sans les pièces réelles ou en tout cas les plans des pièces.

Sinon, aurais-tu les côtes des pièces du portique pour que je puisse prévoir à peu près l'achat de matière ?
Sinon je ferai de l'à peut près.

Pour les coupleurs, ce que je n'en ai vu aucun comme celui de gauche, ils sont toujours comme ceux de gauche.
As-tu un lien sur une boutique ou tu les a vus ?
Affaire à suivre...

A+ et bonne soirée.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 27 Mar - 22:20 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Salut a toi,.


Voila le détail de facture de cette commande pour "UneKa-CNC".



Juste les rails qui était de 16 on passé a 20 et de 1400 a 1480 Mm.
Donc les axes "Y&Z" on la même longueur et "X" on 80 Mm plus long.
Apres vérification sur le CNC, j'ai recu des 20 de 1505 et lieu et place de 1480 Mm.


Lien sur Ebay.

A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Djack77


Offline

Joined: 05 Mar 2014
Posts: 19
Localisation: France - Seine et Marne ???
Locomotion: Voiture ???
Loisirs: Bricolage - Home cinéma
Date de naissance: 06/08/1960
Masculin

PostPosted: Fri 28 Mar - 21:17 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Salut PapyKy,

Je te crois tout à fait concernant ta facture correspondante.

Je ne sais pas si tu vois la même chose que moi sur les photos ci-dessus, mais les vis étant entre les support BK/BF12 il semble bien que c'est plus petit que les rails qui les encadres, ou alors c'est une illusion d'optique !

Bon je clos le sujet et je verrai bien en fonction de ce que je trouve.
Comme je ferai le châssis en fonction de ce que je recevrai, je m'adapterai ce n'est pas trop gênant.

Merci pour le lien du coupleur. En quoi penses-tu qu'il est mieux que l'autre modèle ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 28 Mar - 21:29 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Salut DJack.


Monte les sur les moteur pas à pas et tu saura bien vite.


Les impacts que font les changements de sens très rapide les casses en un rien de temps.
Pour un prix de 5 €uros cela vaut le coup ??, sais pas, mais tu verra bien si tu monte ce model.



Voici un coupe de l’accouplement moteur "Y".


Le mouvement  "Y Z".


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Djack77


Offline

Joined: 05 Mar 2014
Posts: 19
Localisation: France - Seine et Marne ???
Locomotion: Voiture ???
Loisirs: Bricolage - Home cinéma
Date de naissance: 06/08/1960
Masculin

PostPosted: Fri 28 Mar - 21:59 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

ouais pigé.
Je viens de les commander, par contre j'ai juste commandé le compte, si ça casse... Embarassed

Merci pour les dessins, en plus gros c'est bien Smile


Back to top
Djack77


Offline

Joined: 05 Mar 2014
Posts: 19
Localisation: France - Seine et Marne ???
Locomotion: Voiture ???
Loisirs: Bricolage - Home cinéma
Date de naissance: 06/08/1960
Masculin

PostPosted: Mon 28 Apr - 19:32 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Bonjour,

Je viens de recevoir le plus gros du matériel.
C'est ok sauf un bloc qui a un peu morflé, mais heureusement il n'est pas déformé.
Par contre surprise, ce n'est pas exactement ce que j'avais commandé au niveau des longueurs pour les vis des X.

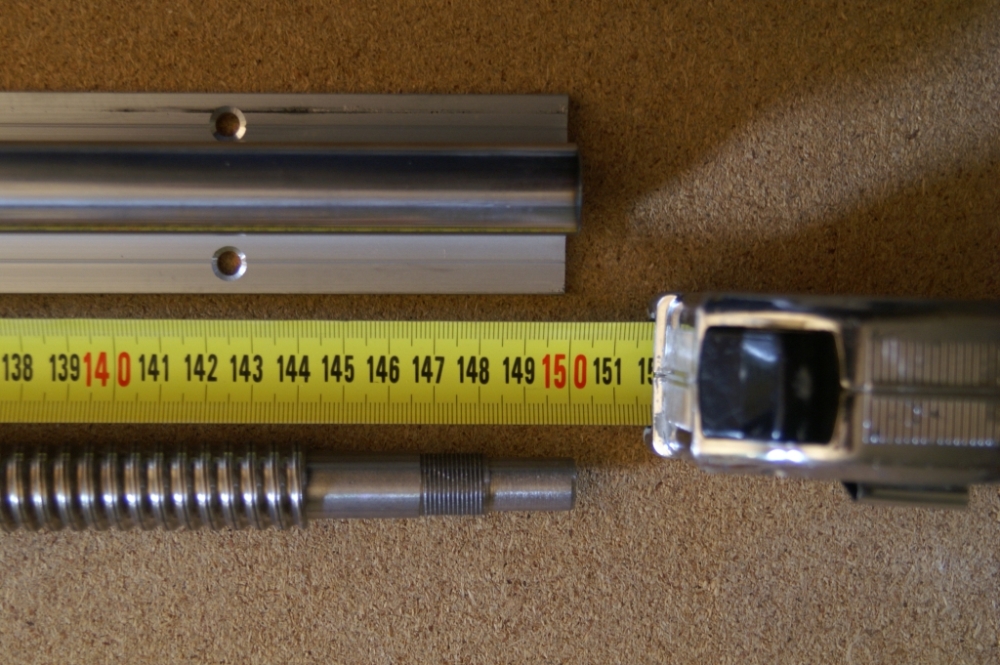

J'avais commandé des 20 x 1400 et j'ai reçu des 20 x 1500 !
Pas dramatique, mais heureusement que j'ai attendu avant de commander/préparer quoi que ce soit pour le châssis.

Le fournisseur a oublié les coupleurs, donc je vais le contacter.

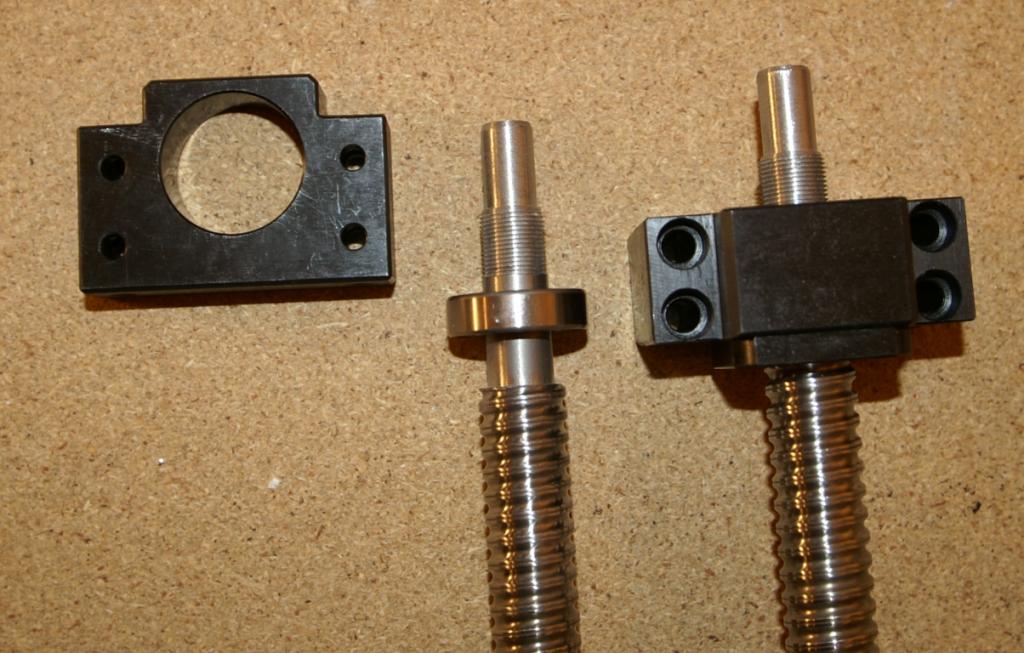

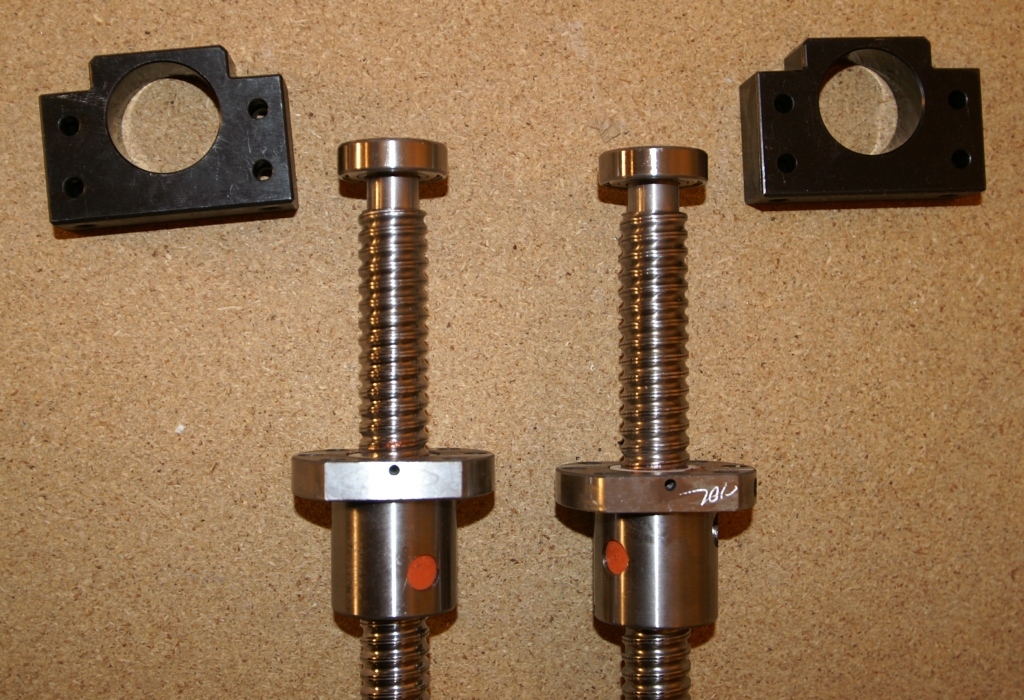

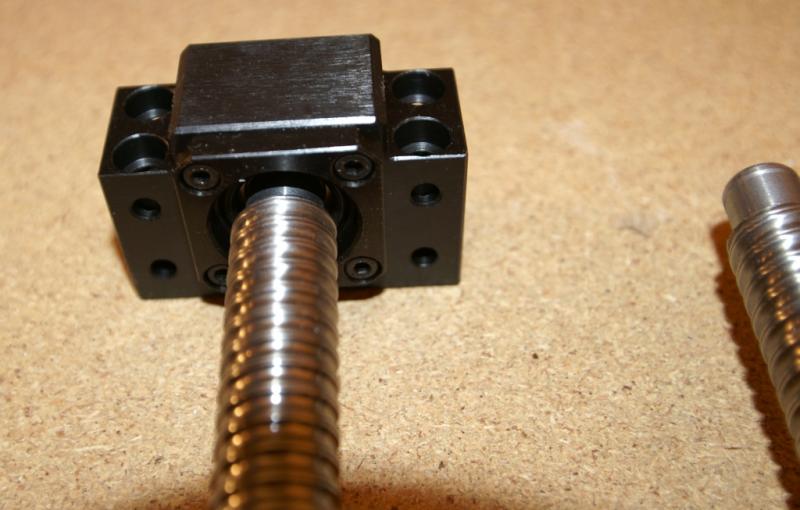

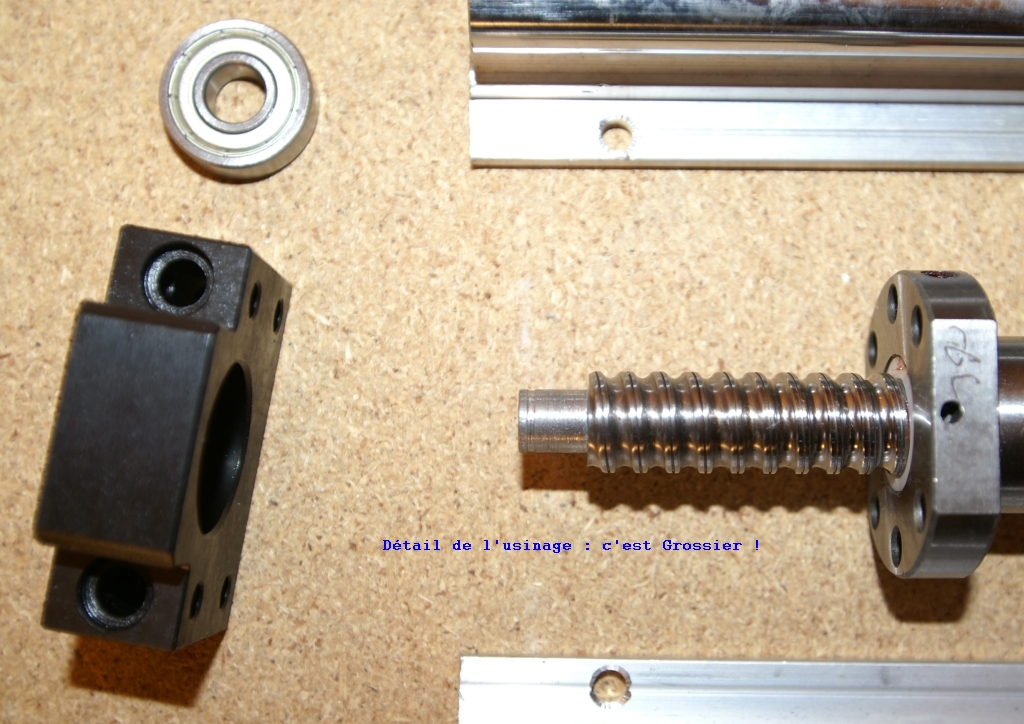

J'ai fais une 1ère série de photos vite fait (tout n'est pas sur ces photos).
(J'allais en faire une 2ème et aussi le détail des moteurs et électroniques, mais dés la 1ère photo panne de batterie !)

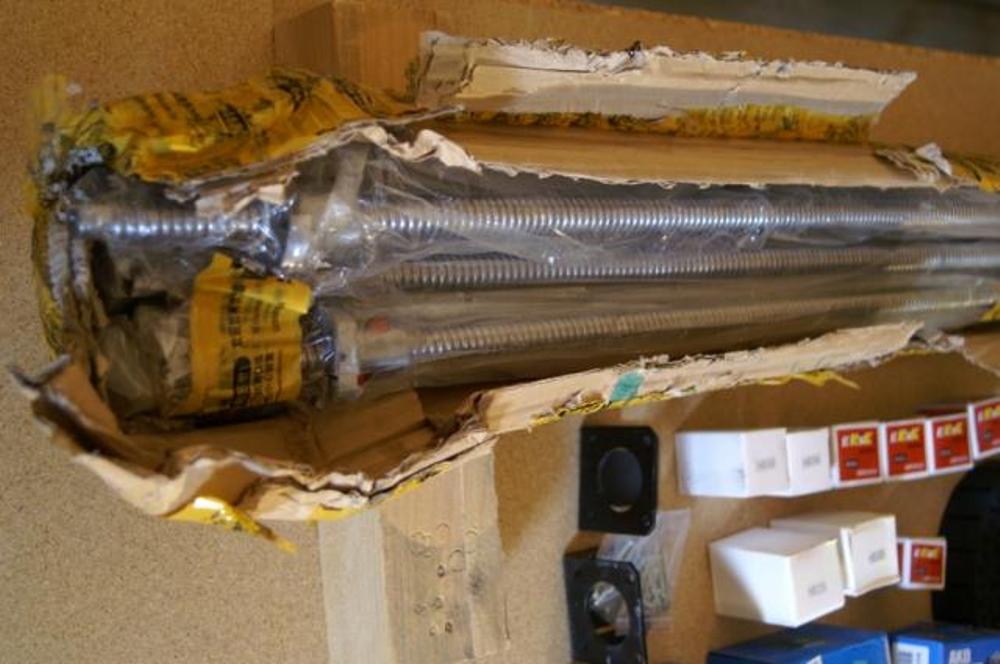

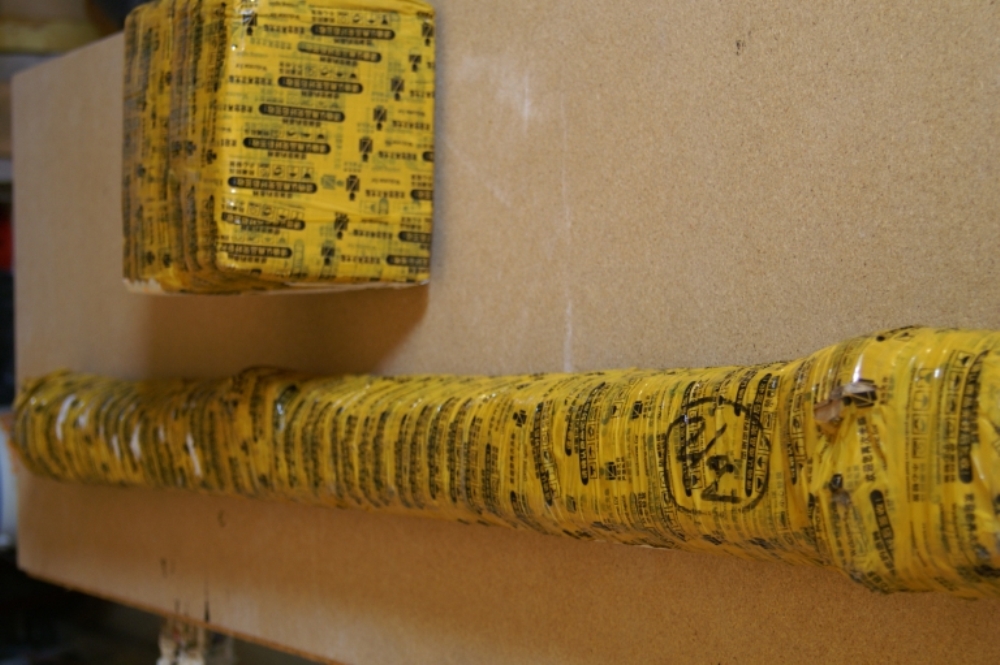

Heureusement tout à l'air Ok, mais le packaging à la chinoise, c'est vraiment à chi__ !

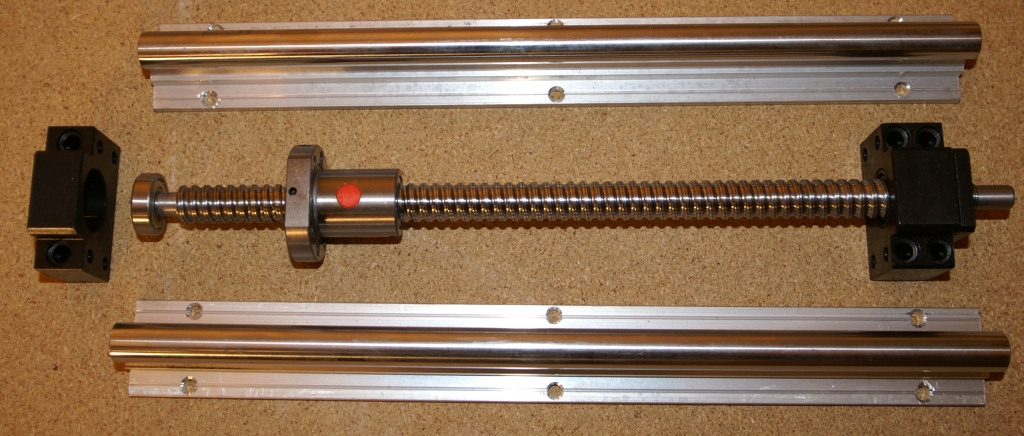

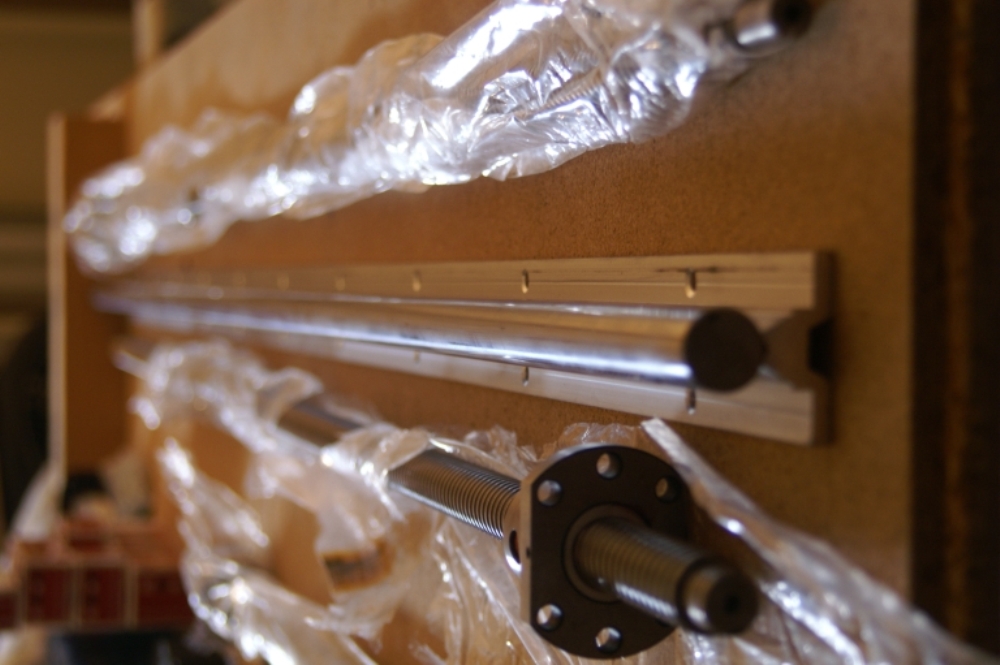

1 Vis et 1 rail du X (il y en a 2) :



Il ne me reste plus qu'à me mettre à AutoCad, mais comme je ne maîtrise pas l'outil je risque de mettre 100 ans à tout faire Mort de Rire !
Ça risque de finir à l'arrache !

A suivre...


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 28 Apr - 20:37 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Bonsoir Djack.


Me suis permis de remettre de l'ordre dans tes photos, pour être plus cohérent.

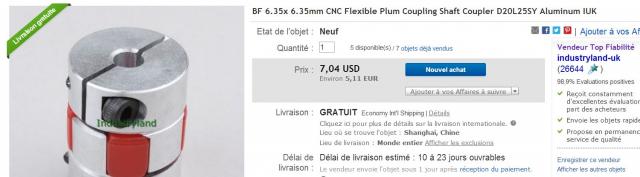

Pour les accouplement moteur, demande ce model, car les autre casse très vite.
 un peu plus chère c'est vrais.

Pour les longueurs de rail pour le "X" c'est bien 1500 Mm, pas grave si rien n'est encore fait pour le châssis.
M'aime avec une vis a billes de 1400 Mm, de toute façon c'est bon, sinon la vis ne sera pas utilisée sur toute sa longueur.

Pour ma part, pour "UneKa-CNC", j'avais commander 1480 et reçu 1505 Mm, pas plus mal en final.


Et pour les dessins c'est vrai que "AutoCad", n'est pas facile, mais une fois compris, cela va très vite pour un petit dessin.
Au cas ou, poste moi ton dessin en cour, je pourrais te dire comment faire simple, pour le 2D uniquement, car maîtrise pas le 3D.


Attend les photos des autres morceaux, A++, PapyKy.

Pour les photos j'utilise un APN comme celui-ci.


Et je remet mes photos de 14M, au format 1000/750, pour le forum qui les affiches en 1024/768 ou 320/240 et c'est bien ainsi.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 28 Apr - 22:02 (2014); edited 2 times in total
Back to top
Djack77


Offline

Joined: 05 Mar 2014
Posts: 19
Localisation: France - Seine et Marne ???
Locomotion: Voiture ???
Loisirs: Bricolage - Home cinéma
Date de naissance: 06/08/1960
Masculin

PostPosted: Mon 28 Apr - 21:01 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Pas de soucis pour l'ordre, tu es chez toi  Smile .

Par contre, j'ai du faire une bêtise, parce qu'il y a 2 fois la même, je mettrais à jour demain.

Pour les accouplements, c'est bien ce qu j'ai commandé.

A+


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 28 Apr - 21:24 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Excuse, c'est ma grande faute, c'est moi qui ais dû copier deux photos identique.
Remis photo oubliée.

Je le ferai plus, enfin j’espère, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Djack77


Offline

Joined: 05 Mar 2014
Posts: 19
Localisation: France - Seine et Marne ???
Locomotion: Voiture ???
Loisirs: Bricolage - Home cinéma
Date de naissance: 06/08/1960
Masculin

PostPosted: Tue 29 Apr - 21:30 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Bonsoir PapyKy,

J'ai tenté aujourd'hui de vérifier si tout se montait correctement, et là mauvaise surprise.
Aucun des roulements de fin ne rentre, sur toutes les vis !
Coté axe moteur en revanche, pas de problèmes.
La preuve en images :

Vis de 16x350, à priori tout à l'air correct :



Chercher l'erreur !



Vis de 16x800, tout à l'air correct aussi, enfin de loin :



Oui mais ça ne rentre pas !


Détail :



Vis de 20x1500, le roulement de fin rentre bien coté axe moteur :



Même le bloc de fixation coté moteur ne rentre pas coté palier libre :






D'ailleurs aucun ne rentre :


Même en tentant de les enfoncer à la main j'ai eu du mal à les retirer, alors je ne vais même pas essayer de les rentrer à force.

C'est inutilisable, à part peut être comme burin ou comme barre à mine, mais pour cet usage c'est un cher non ?
Pourtant à 785 USD le tout, c'est quand même pas rien !

Combien faut-il payer aujourd'hui pour avoir un peu de qualité ?
Entre les commerçants Français qui vendent tous des produits "plaqués Or" et le "Merde in China", où est l'équilibre ?

Je n'ai pas encore contacté le revendeur, mais au prix des frais d'envois pour renvoyer la marchandise j'ai peur que ça ne vaille pas le coup.

Là j'ai les boules...


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 29 Apr - 22:27 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Bonsoir Djack.


Pas grave, un coup de toile émeri et les centièmes de trop vont vide partir, c'est bien mieux que l'inverse.


Le roulement cote libre doit coulissé dans le palier pour compensé l’allongement suivant température.
Le coté moteur par-contre doit être libre sur la vis et serrant dans le palier, car l'écrou bloc le tout.


Fait bien attention de ne pas sortir l'écrou d'une des vis à billes, car impossible de remettre sans le guide prévu.




Maintenant reste a faire les plans (AutoCad) pour tout fixer ce petit monde, A++, PapyKy.

bravo pour la mise en page des photos,

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 30 Aug - 21:04 (2014)    Post subject: Ma 1ère CNC, type UneKa-CNC Reply with quote

Salut a tous.

Ce sujet est en
car n'a plus de signe de vie de par l'auteur.

Depuis un certain temps et temps certain.


Si celui-ci, poste la suite de ces travaux, ce pictogramme redeviendra


Merci de votre compréhension, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Contenu Sponsorisé






PostPosted: Today at 01:25 (2019)    Post subject: Ma 1ère CNC, type UneKa-CNC

Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres. All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
