PostPosted: Sun 12 Jan - 21:40 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

PublicitéSupprimer les publicités ?

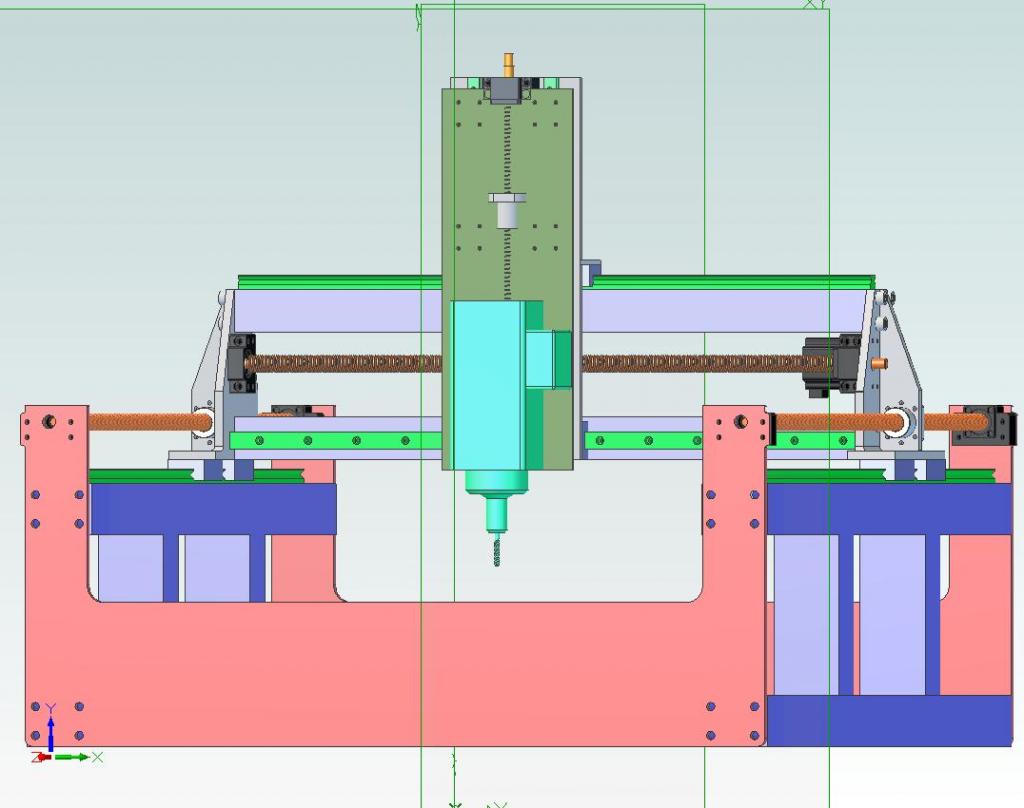

Voici mon début de projet.

Après quelques mois de collecte information de pourquoi et comment sur CNC j'ai décidé de concevoir mon 1er projet.

Suite a l'information donné par PapyKy  merci au passage Smile au sujet fourniture,
j'ai contacté la société France Linéaires Industrie  pour les prix des guides à rails
et je crois que je vais acheter chez eux, plutôt que sur eBay, les prix sont presque similaires, autant acheter du neuf.
Quant au vis a billes je les trouvent cher chez eux et avant d'acheter les guides rails, je dois avoir déjà les vis a billes.
A partir de leur dimensions et paramétrés je vais concevoir le reste.

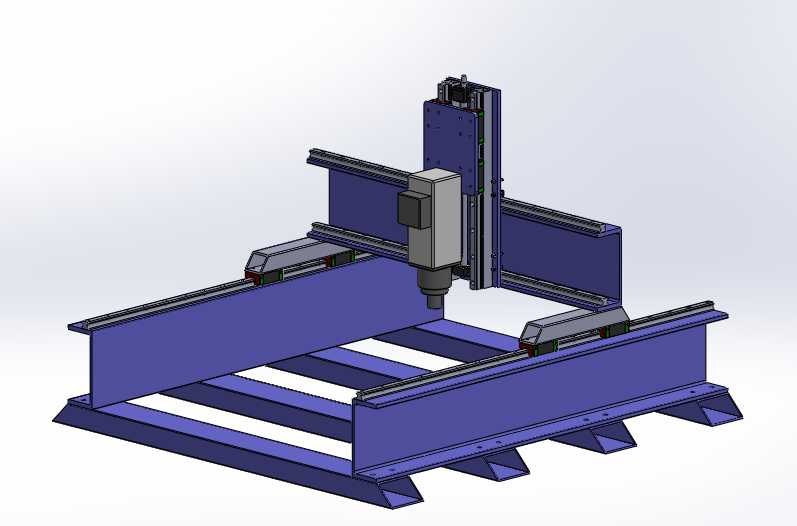

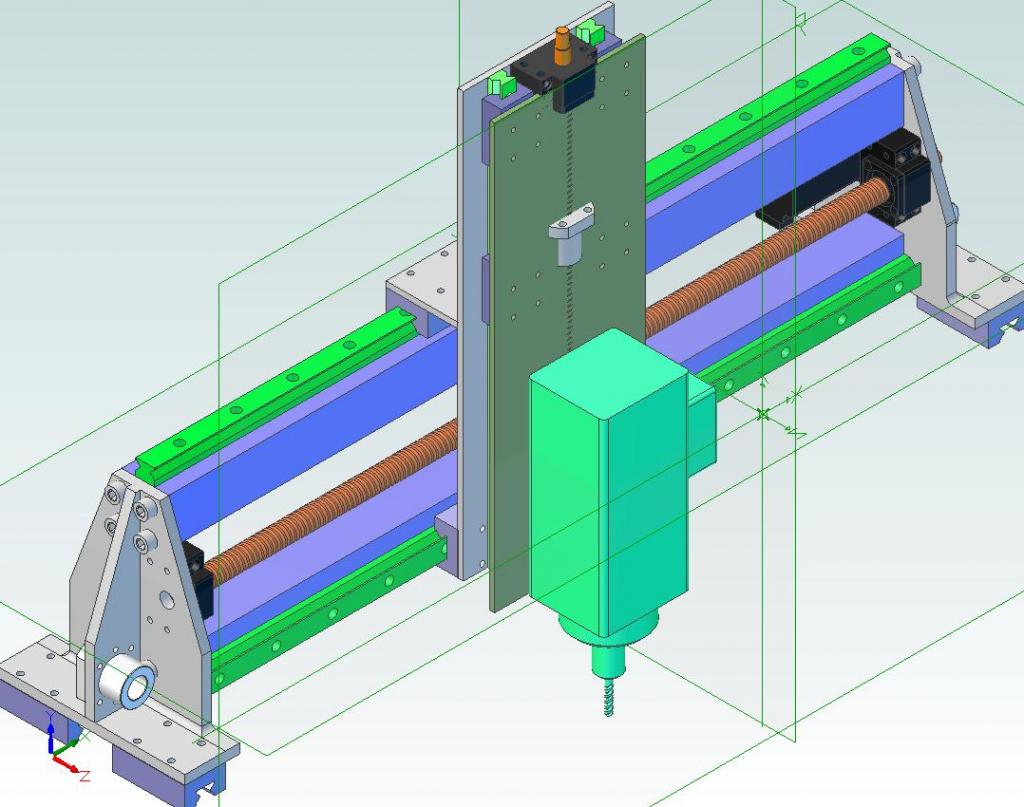

Maintenant dans ma conception de CNC j'ai fixé les dimensions extérieures 1000 mm pour l'axe X, 800 mm Y, et pour Z a définir encore.

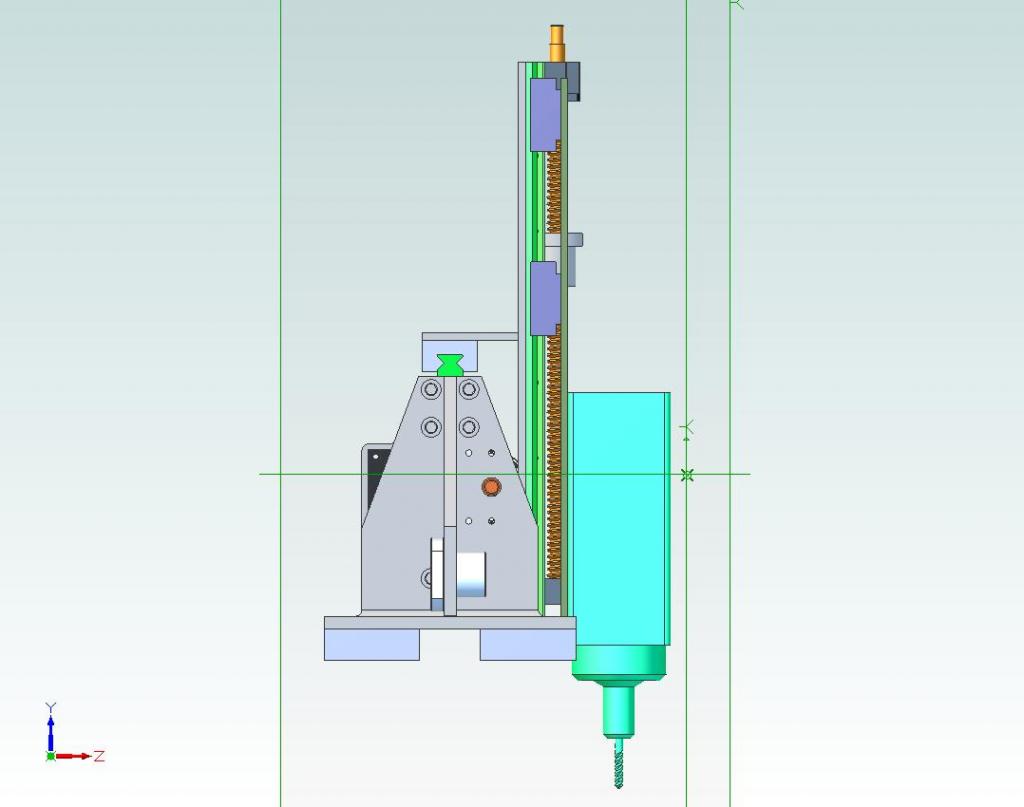

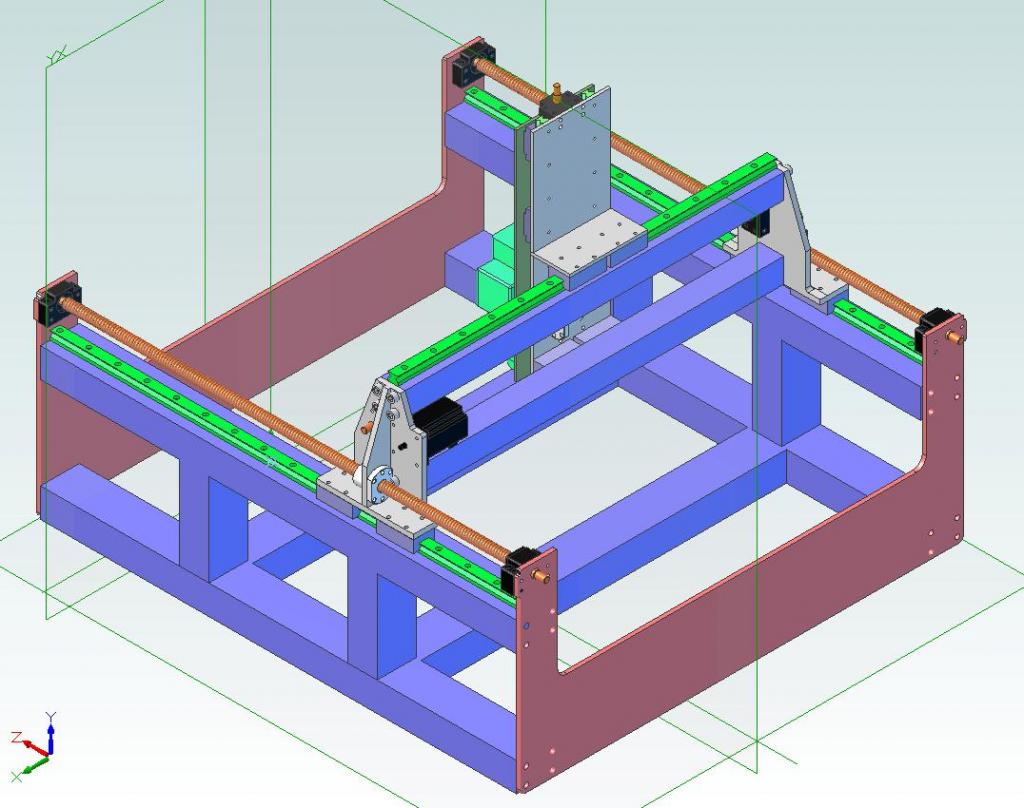

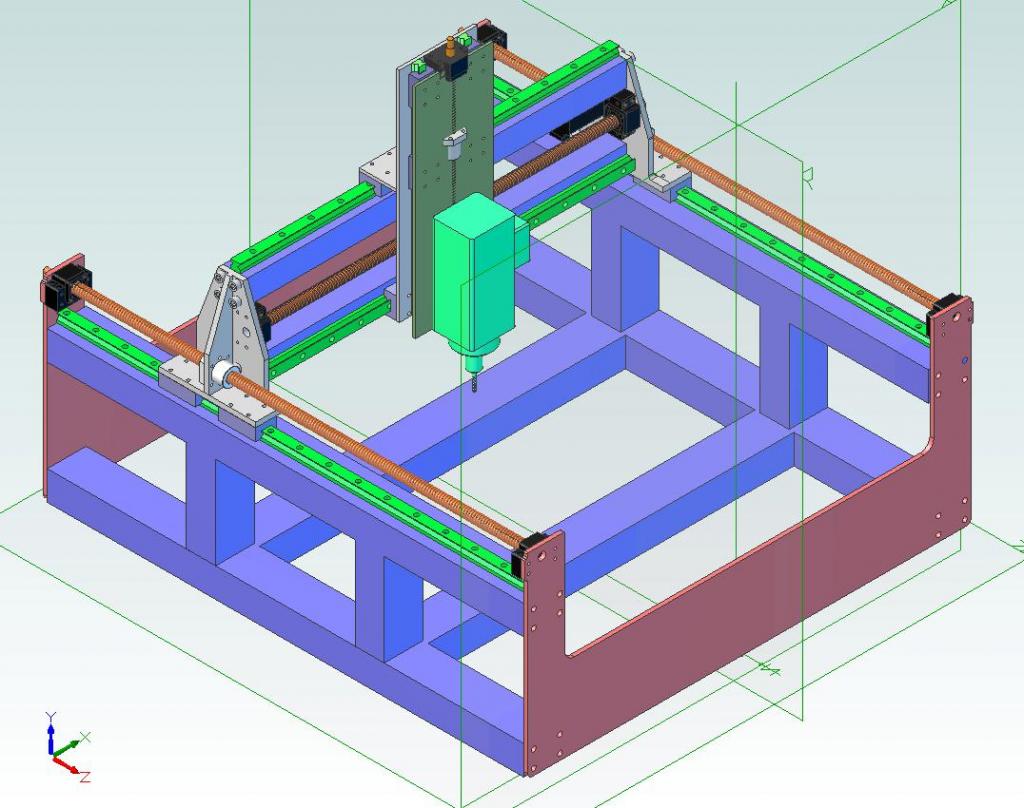

Après la photo posté plus bas je voudrai mes conseiller avec les experts:
est que la longueur du but usiné de vis a billes doit être égal a l’épaisseur du roulement à palier,
plaque du support axe X (en bleu) et poulie à dents ? Ou doit être plus long ?
Vu que la transmission se fera par courroie en face a travers le support axe X (en bleu).

Comme je souhaite travailler des pièces en métal
j'ai pensé mettre sur l'axe X une vis a bille diamètre 20 mais comme j'ai change d'avis pour 2 est que en diam. 16 sera suffisant ?

Aussi j'ai besoin d'une idée pour fixer les vis a billes a l'ensemble de l'axe X, ou elles doivent être supportées par les roulement a palier uniquement.

Merci.

http://www.sendspace.com/file/m3nvu0


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Signature ?


Last edited by Volodea on Mon 27 Jan - 23:36 (2014); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 12 Jan - 23:02 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Salut a toi.


Pour ta solution d'utilisé deux vis a billes de 16 Mm pour l'axe 'X' c'est bien mieux que une seul, même de 20 Mm.

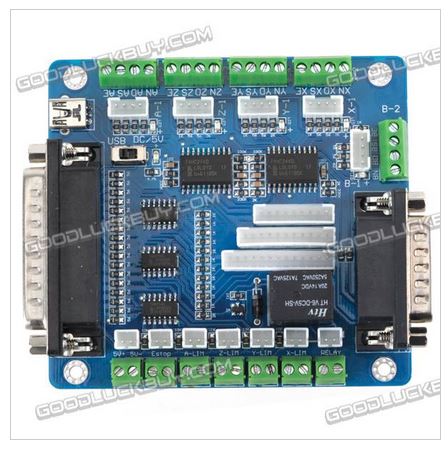

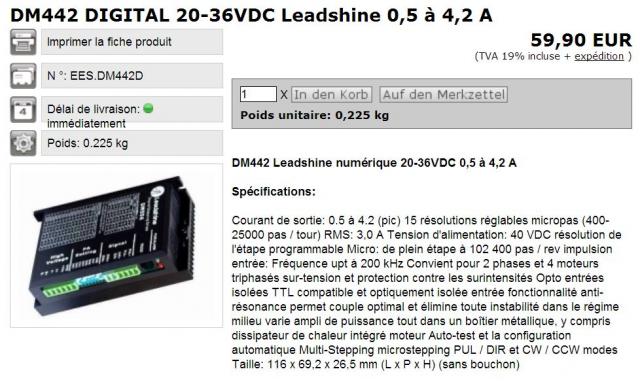

Cela ne pose pas de problème pour la commande, faut deux boitier de puissance, n'y a partie de la carte de commande,a
Suffit de faire une copie du 'X' sur le 'A' dans le logiciel.
Et de mettre deux capteurs pour le zéro machine, un sur chaque vis de l'axe 'X'.

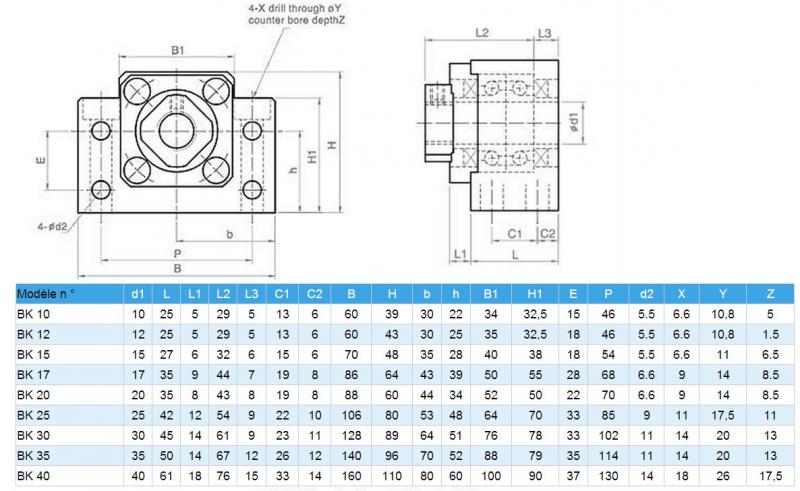

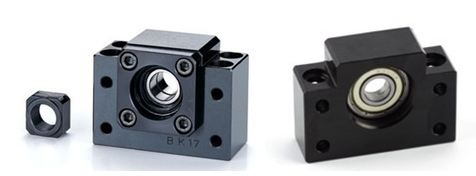

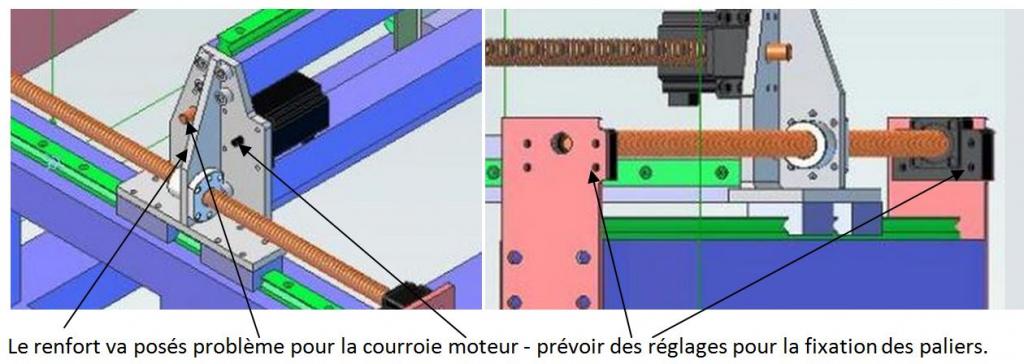

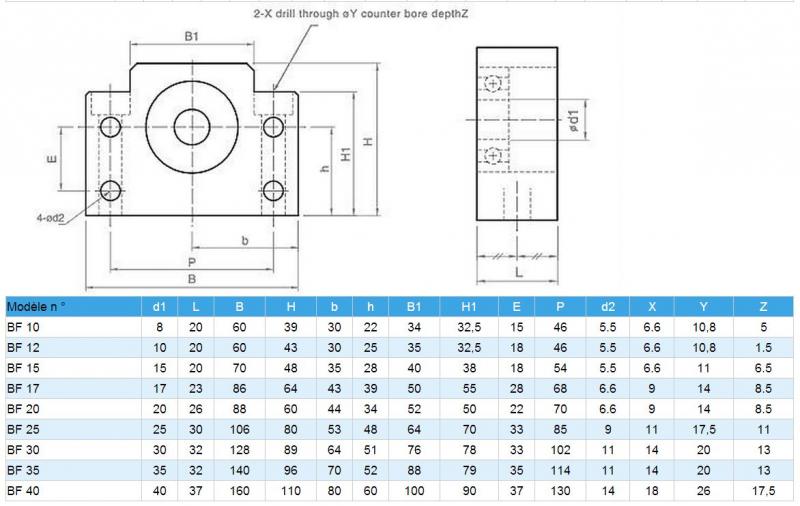

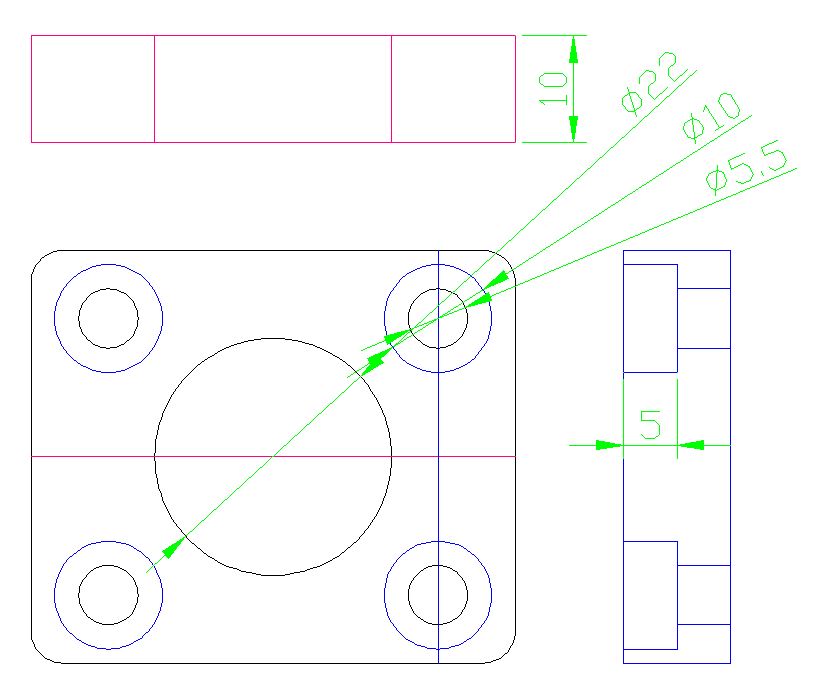

Pour les paliers des vis a billes, faut faire un support pour les paliers en interne et pas traversé les travers 'Bleu'
Soit par un cornière ou un plat visé sur cette tôle 'Bleu', et placer les courroies en interne,


Autrement faut faire usiné les vis en commande spécial, qui va surement avoir un prix supérieur que du standard.


 coté palier moteur.
Donc placer la poulie sur ce coté qui est le palier butée


 coté libre, qui peut être fixer de deux façon.

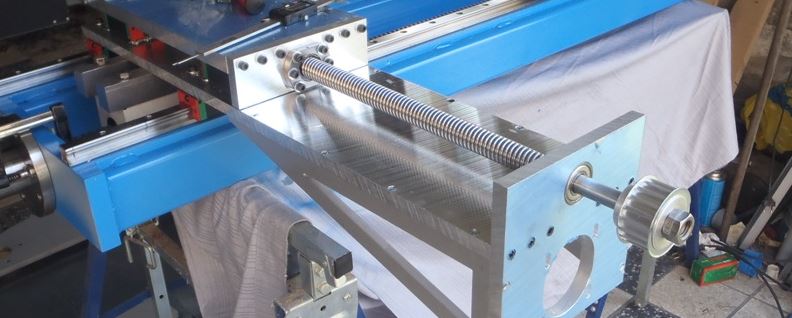

De tout façon cela peut être placer comme sur cette photo, il y a pas de problème.







Peut-tu replacer ton fichier dessin en DXF, pour que l'on puisse le reprendre sous AutoCAD, car pas logiciel Solid Work .

A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sun 12 Jan - 23:57 (2014); edited 1 time in total
Back to top
Volodea


Offline

Joined: 26 Dec 2013
Posts: 26
Localisation: Bruxelles
Locomotion: Mercedes E200 de 2005
Loisirs: Projet de CNC.
Date de naissance: 01/01/1969
Masculin

PostPosted: Sun 12 Jan - 23:44 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Le fichier n'est pas en DXF mais en STP on peut le voir en  eDrawings de SW.
Si tu peu le transférer en SW c'est super. Je l'ai placé dans le premier poste.

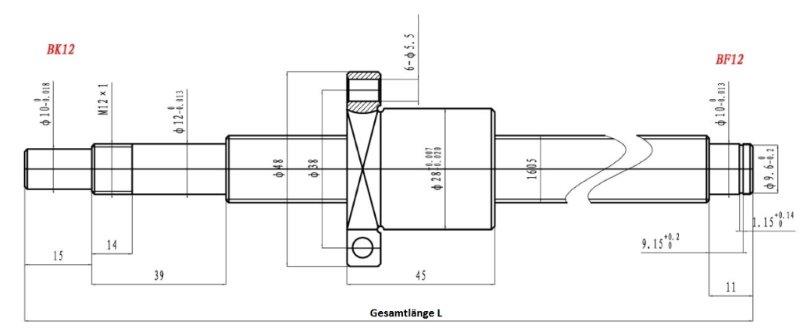

Maintenant que j'ai les dimensions exactes des vis a bille en 1605
je vais refaire l'assemblage de l'axe X et je vais le poster ici.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Signature ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 13 Jan - 10:11 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Salut, après recherche dans mon HD.

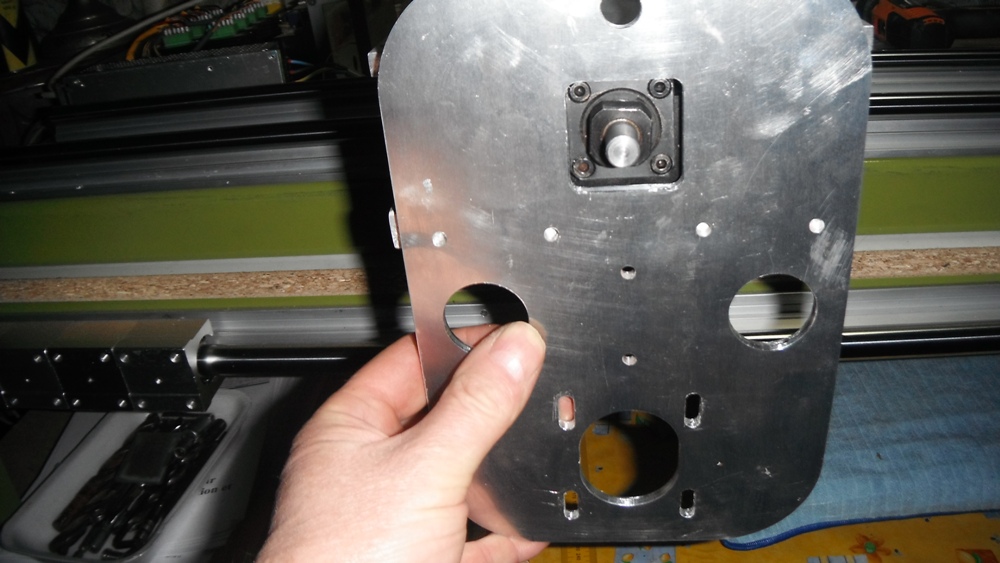

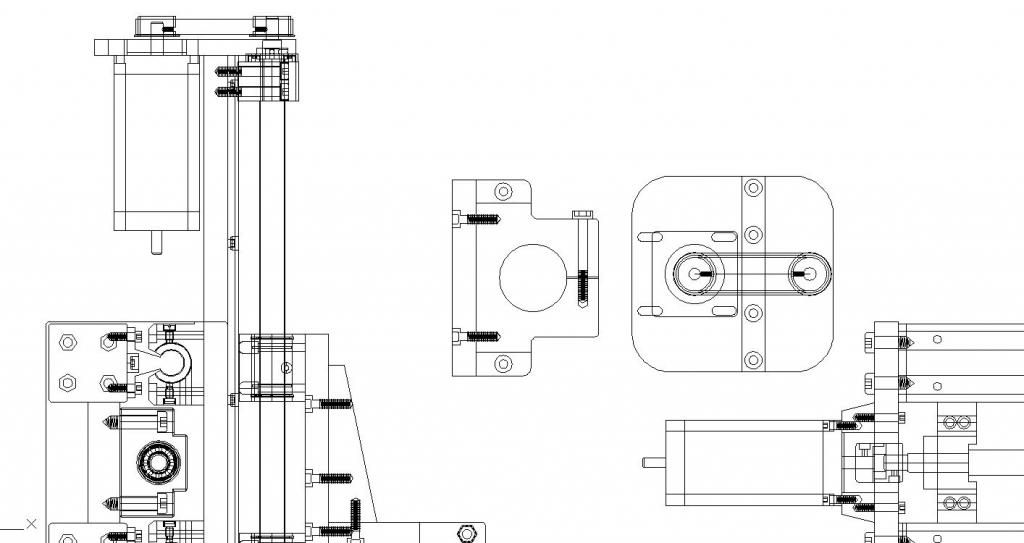

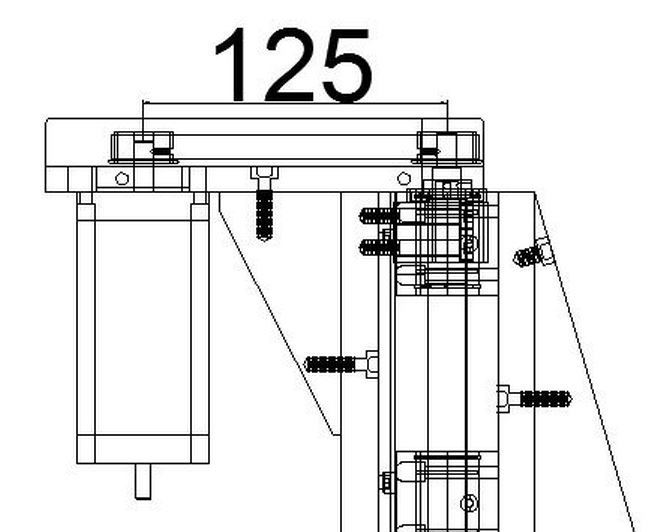

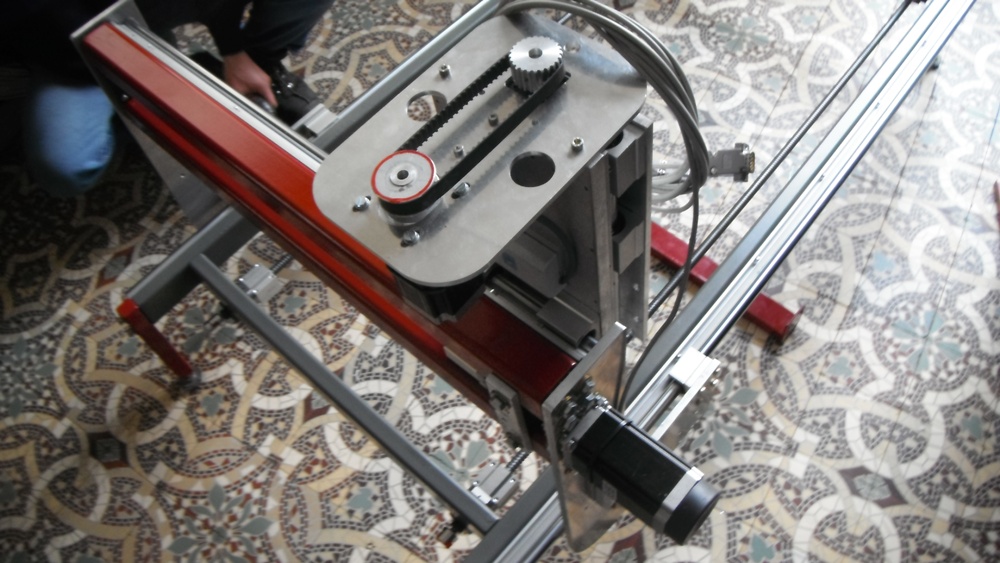

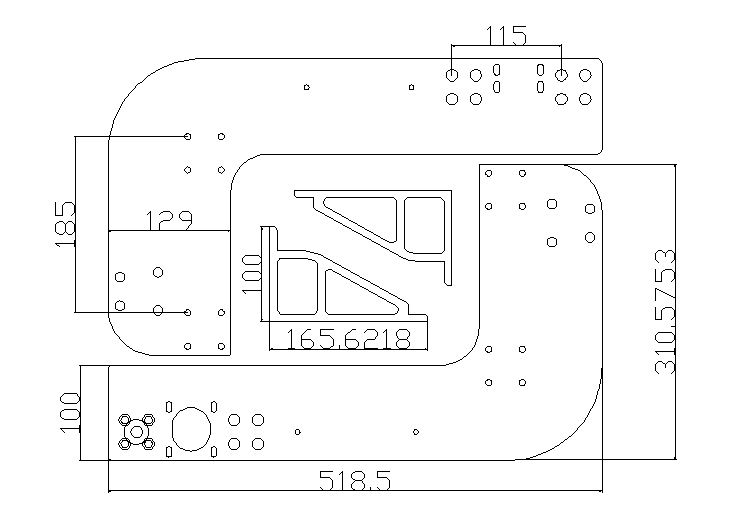

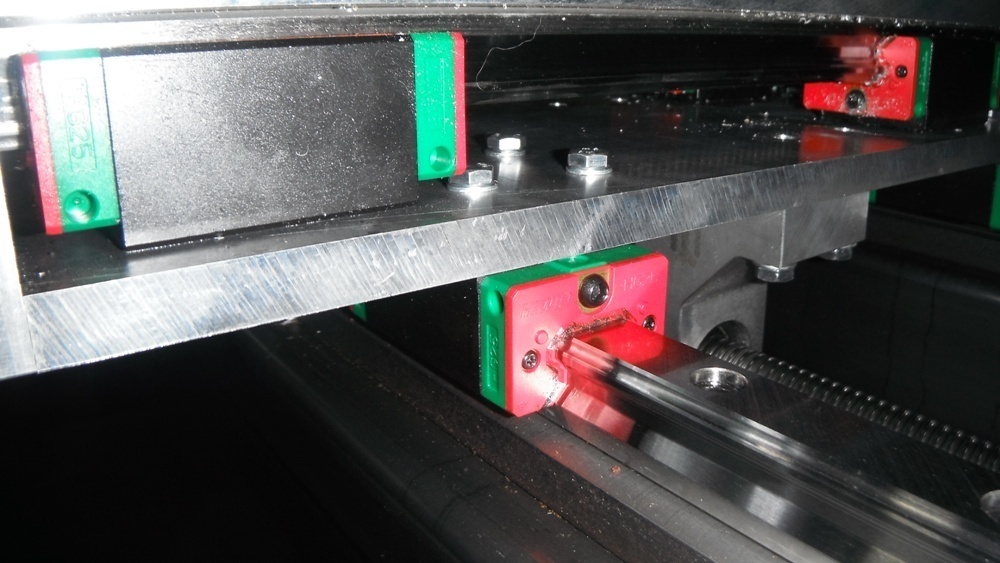

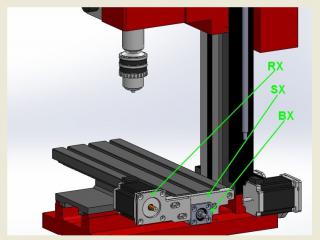

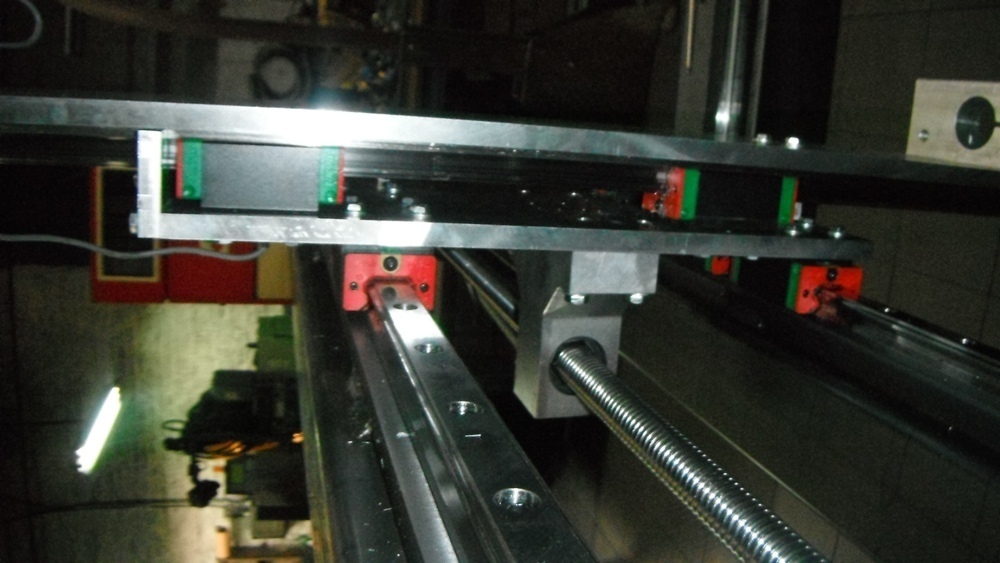

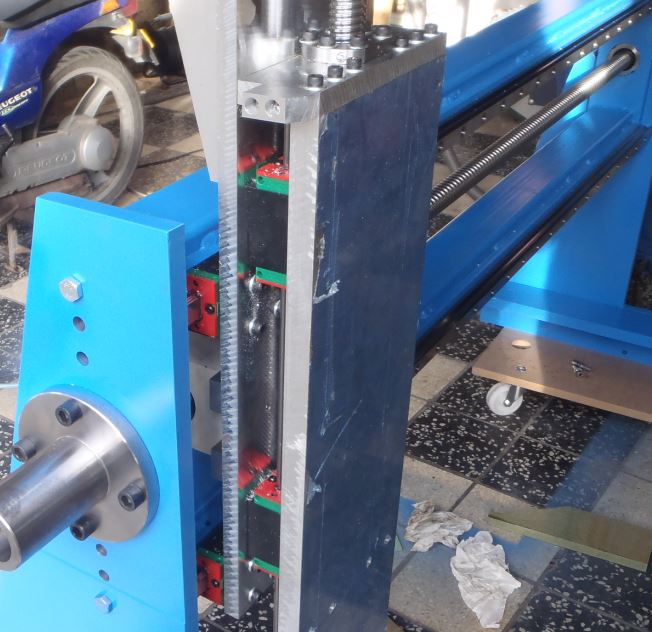

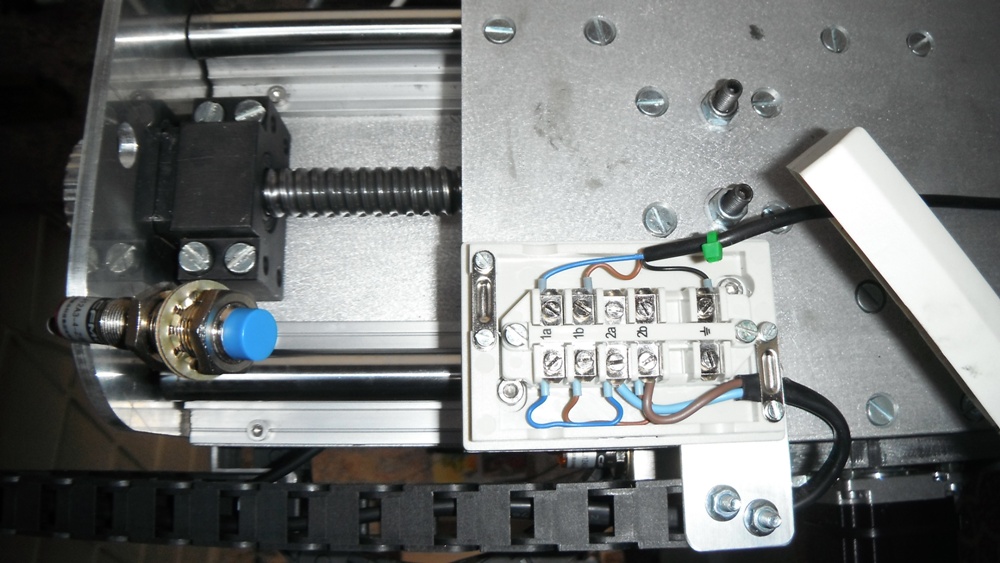

Voila des photos avec renvoi moteur placer sur Z.


















J’espère que tu trouvera les cotes pour ton montage du 'X'


Bonne journée a toi, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 13 Jan - 23:22 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 13 Jan - 10:27 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

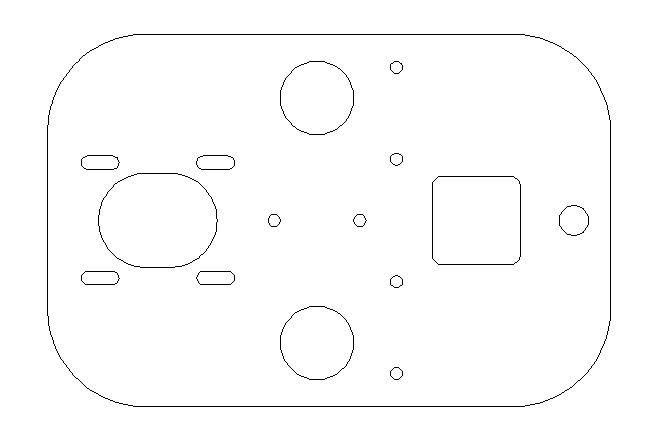

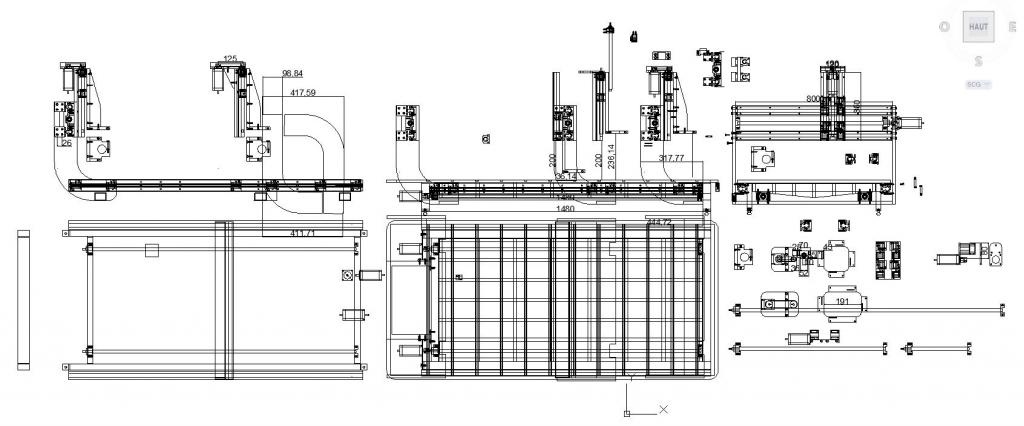

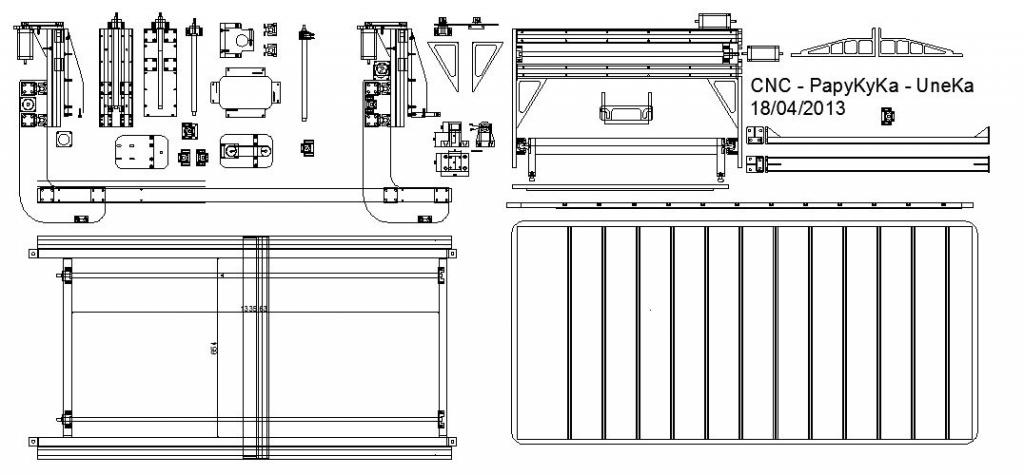

Encore d'autres.














Reste a modifier les cotes en fonction de ton dessin, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 13 Jan - 13:47 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

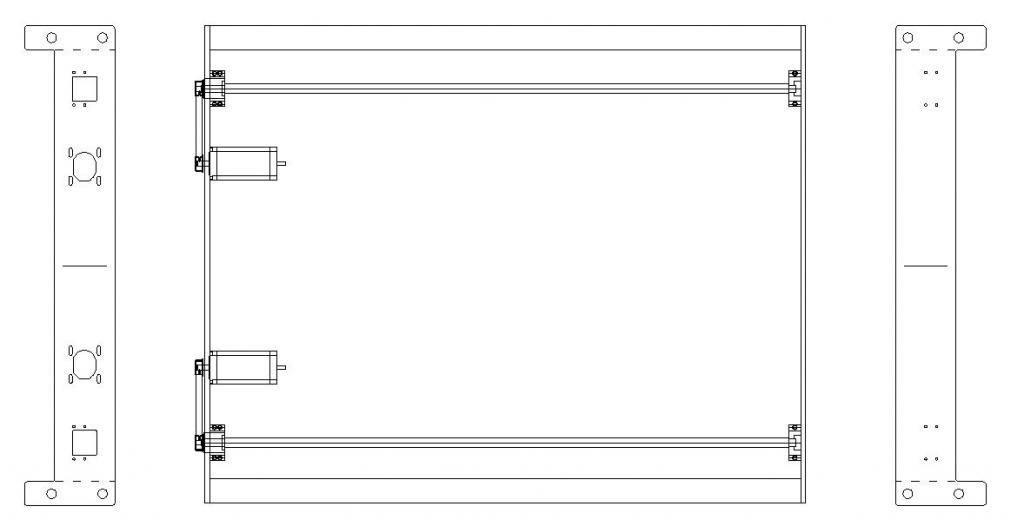

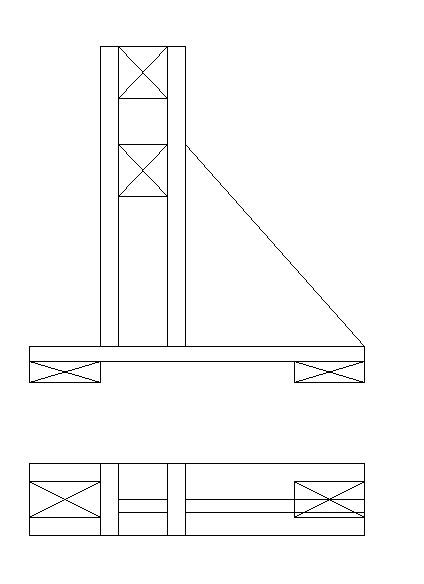

Dessin rapide d'un pieds.



Si la tôle ne fait pas plus de 8 Mm cela doit allez sans problème.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Volodea


Offline

Joined: 26 Dec 2013
Posts: 26
Localisation: Bruxelles
Locomotion: Mercedes E200 de 2005
Loisirs: Projet de CNC.
Date de naissance: 01/01/1969
Masculin

PostPosted: Tue 14 Jan - 00:30 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Merci PapyKyKa,

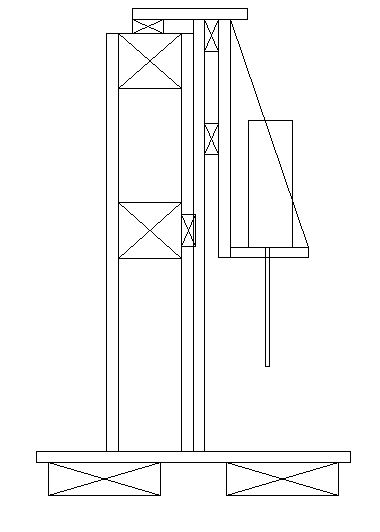

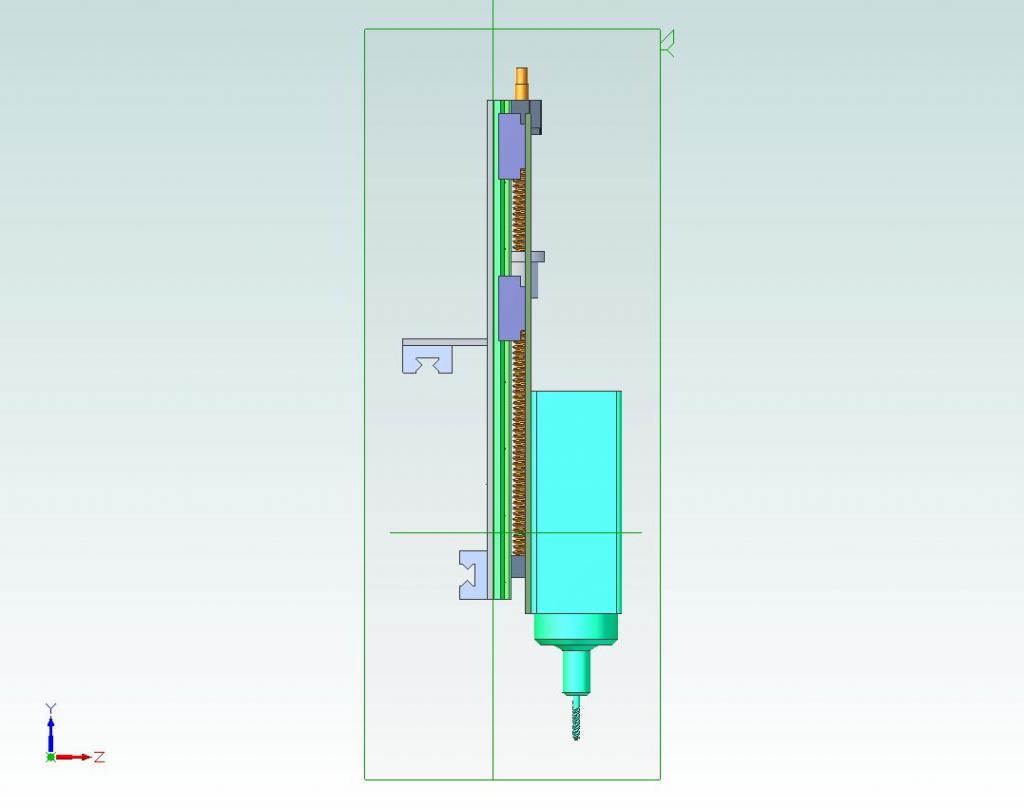

J'ai une question sur l'axe Z. Pour avoir une déplacement de 25cm ou même 30cm de l'axe Z la vis a bille doit avoir quelle longueur? C'est pars-que je voudrai commander les vis a bille pour l'ensemble des axes. Soit X = 2 x 1005mm en diam.16, Y =  1 x 805mm en diam. 20, Z = ???  405mm en diam.16 sera bon ?

Tes vis a bille tu les a acheté ou ?
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Signature ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 14 Jan - 02:38 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Bonsoir a toi.


Pour la longueur, faut prévoir +/- 150 Mm en plus de la course voulue,
Donc pour un 'Z' de 300 + 150 = 450 Mm

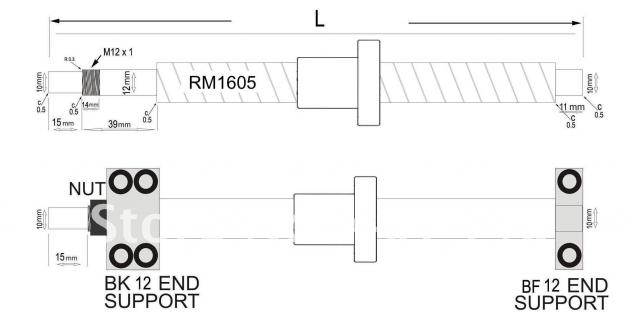

Attention a la commande: bien regarder si les vis sont bien usinée,


Ici : tu a les deux possibilité.

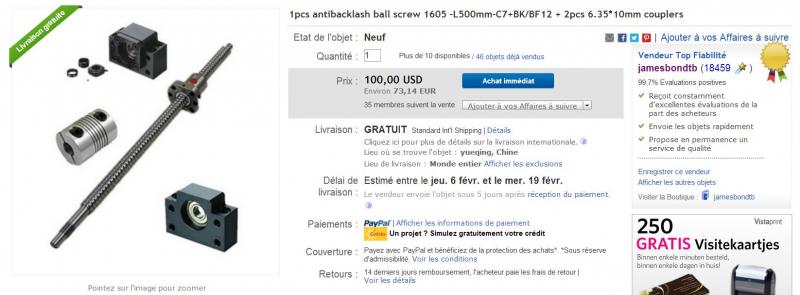

Sur cette offre tu a tout, vis, écrou, paliers et accouplement pour un bon prix.




Les vis achetée en chine, pour "UneKa-CNC", mais retrouve plus sur 'Ebay', car cella change très vite.

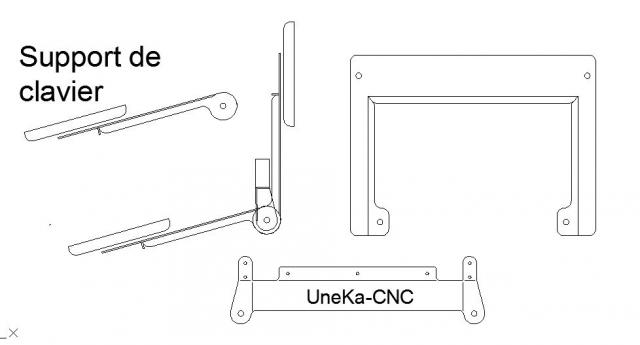

Ce jour petit dessin pour faire un support de clavier pour "UneKa+CNC".







A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Volodea


Offline

Joined: 26 Dec 2013
Posts: 26
Localisation: Bruxelles
Locomotion: Mercedes E200 de 2005
Loisirs: Projet de CNC.
Date de naissance: 01/01/1969
Masculin

PostPosted: Wed 15 Jan - 17:27 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

 Bonjour Papykyka,

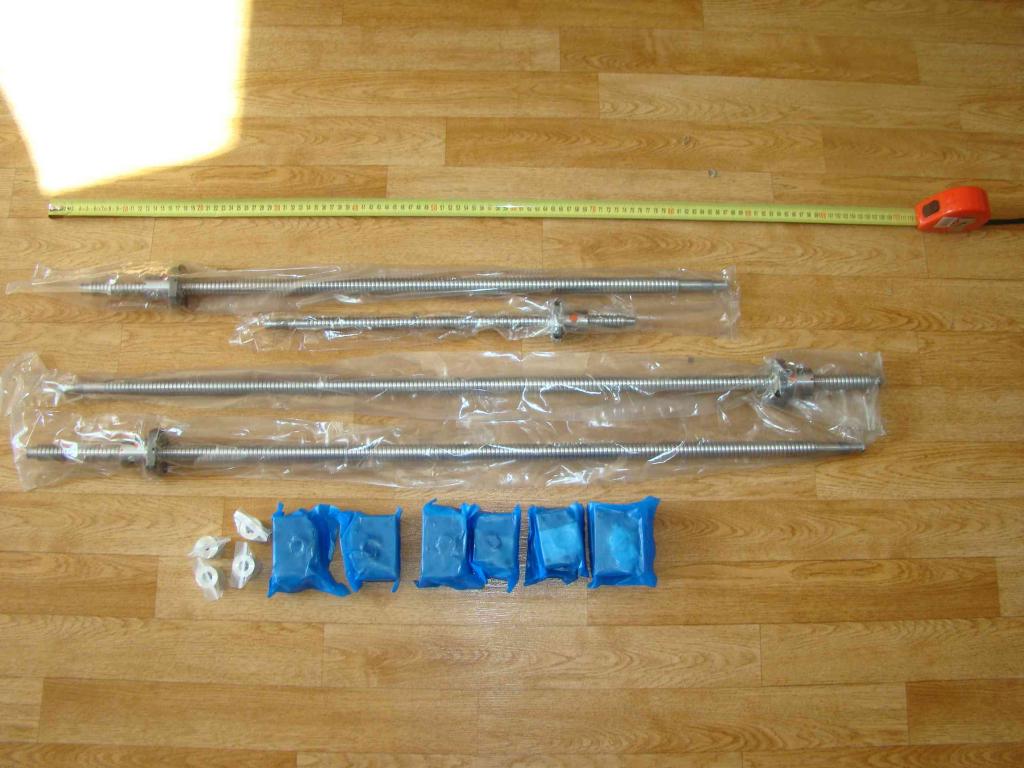

Je viens de recevoir un devis pour l’ensemble des vis a billes. Je choisie ce fournisseur puis qu’il a la fiabilité reconnu eBay.



Dear friend
thanks for your enquiry, the price as below;

USD120.5 for 2 pcs ballscrews RM2005-L1000 mm-C7 with ballnuts.--Material imported from Germany.
USD52 for 1 pcs ballscrew RM2005 - L800 mm-C7 with ballnut--Material imported from Germany.
USD31.5 for 1pcs ball screw 1605 -L450mm-C7 with ballnut--Material imported from Germany.
USD36 for 4pcs ball screw end machined.(UISD9/piece)
USD106.5 for 3 sets of BK/BF15 with locknuts and circlips.
USD33.5/set for BK/BF12 end suport with locknuts and circlips.
total price is USD380
the weight is about 13kg.the freight is USD86.ship by Fedex express.ship time is 7 working days,the production time is 4-5days.
total amount is USD466
if the price is ok for you,pls tell me your e-mail address,I will send the paypal invoice for you check out.
pls don't worry about the import tax,we may show low value in the ship invoice so that you will avoid to pay high import tax.

Pls understand,all of our ballscrew and support linear rail material is imported from Germany at this quotation. The quality is real high.you may keep use 15 years at least.but without any quality problem.

Ils insiste sur le fait que la matière dont sont faites les produits vienne d’Allemagne ce que je doute fort Shocked mais la qualité d’après les évaluations eBay semble être correcte.

Pense tu que c'est une bonne affaire avoir l’ensemble vis a billes avec bock support, usinage et livraison pour USD466 = 342.567 EUR.

Comment ce passe la procédure de douane avec les produit achetés en Chine?  Sachant qu’ils arrive par Fedex express?
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Signature ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 15 Jan - 21:59 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Bonsoir a toi.


A ta question : Sachant qu’ils arrive par Fedex express?.


il vont après un mois, envoyer une facture de frais de port et douane, car c'est supérieur a, je pence, plus de 200 €.


Cela parais correcte pour :
2 vis de 20/ 1000 Mm, 1 de 20/ 800 Mm et 1 de 16/ 450 Mm : si j'ai bien compris.
Avec les supports, qui sont très cher si acheté séparément.


Ce qui te manque, c'est les 3 blocs ou ce fixe les écrous, car pas facile a trouvé a bon prix.
Et les accouplements moteur, faut prendre ceux-ci.



Qui sont un peut mieux, car plusieurs longueurs a toi de voir.


a toi, PapyKy.





- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 15 Jan - 23:25 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

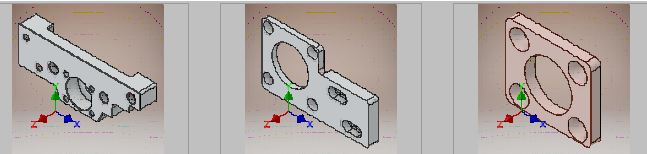

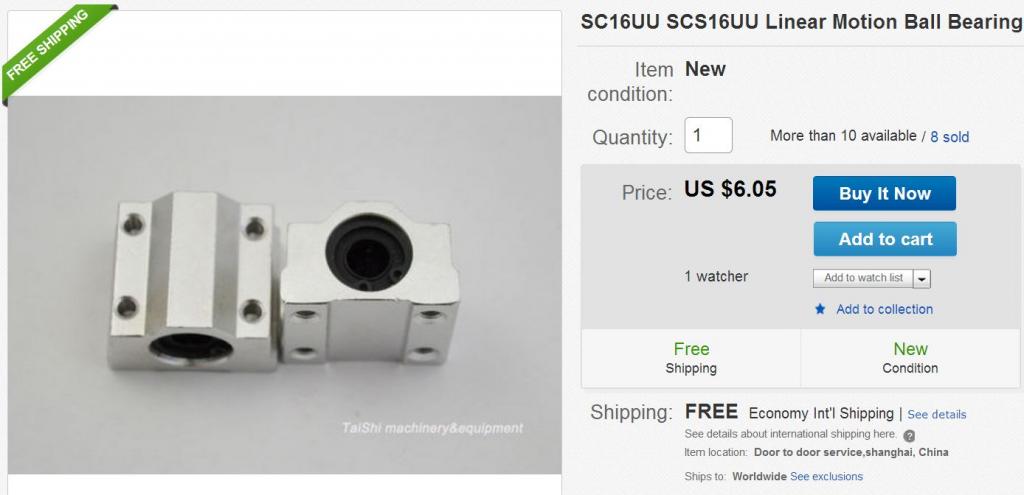

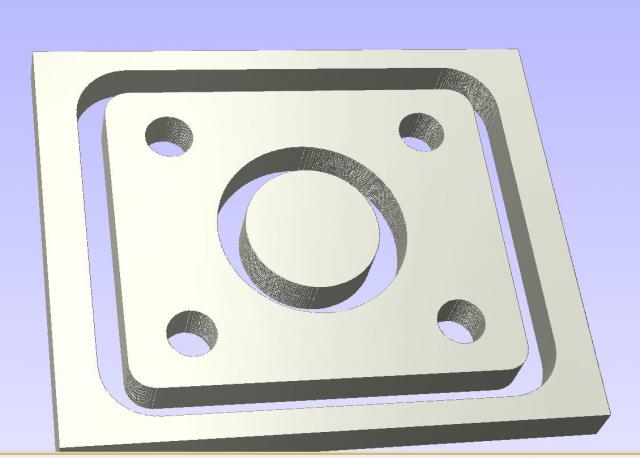

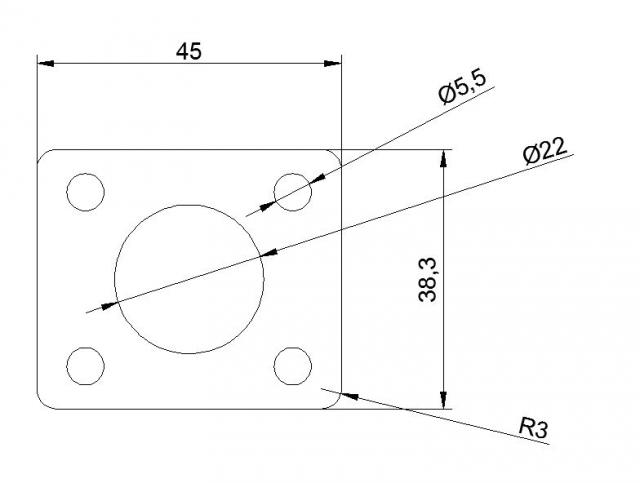

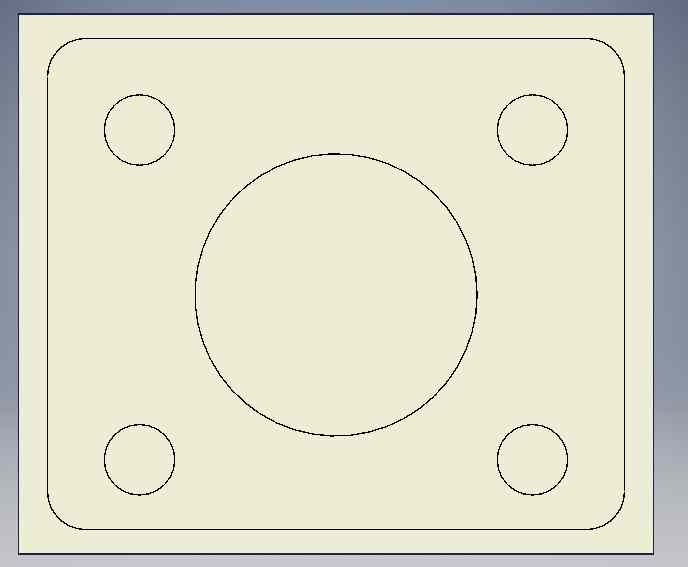

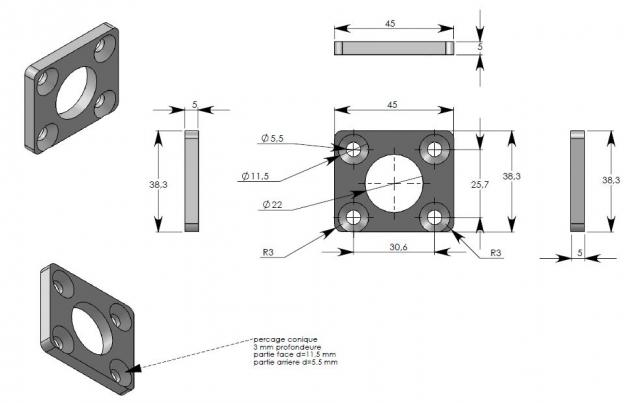

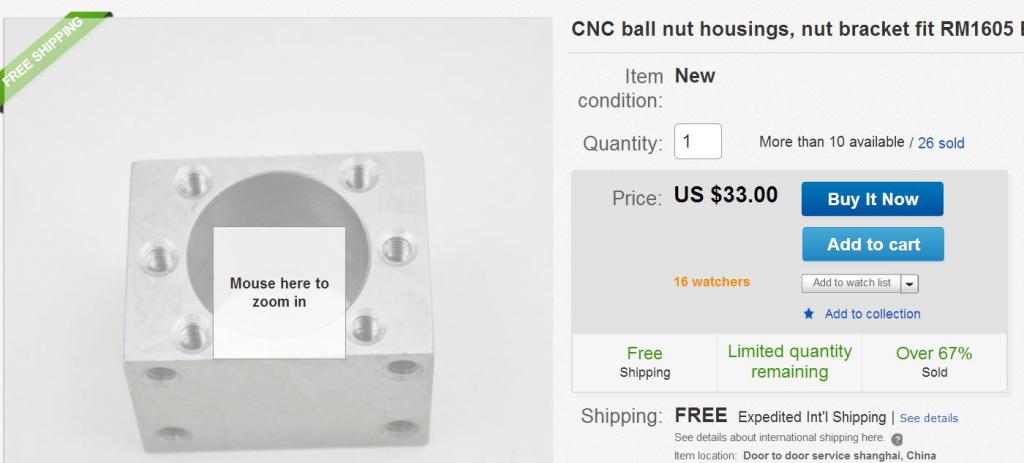

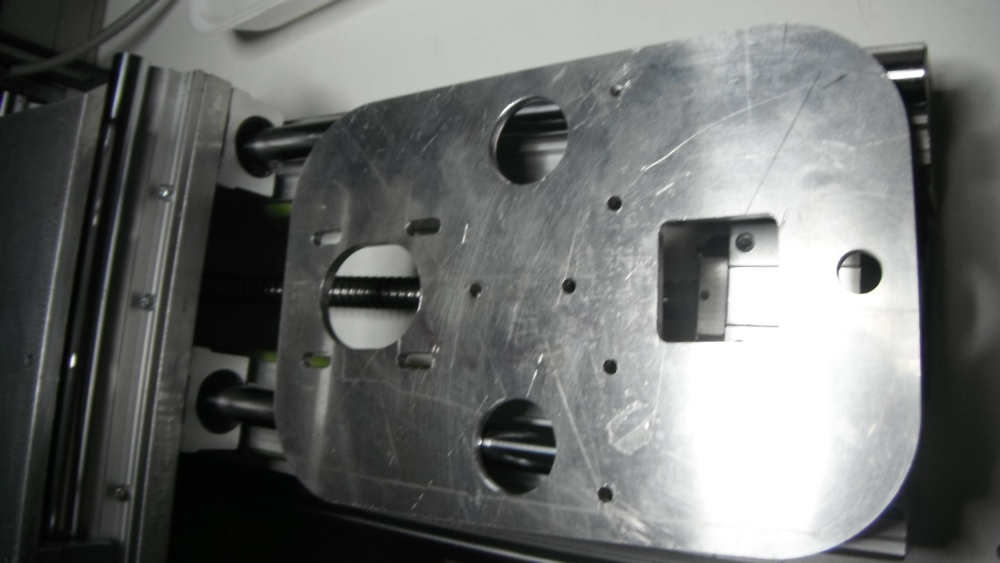

Pour la fixation des écrous des vis a billes.


Plutôt que cela,

J'ai utilisé cela, enlevé roulement et alésé au bon diamètre.




Comme j'ai préparé pour cette "LayKa-CNC" plus petite que "UneKa-CNC"


A++ PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 19 Jan - 17:03 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote





- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 19 Jan - 19:15 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Voila ce qui n'a servi pour la fabrication "UneKa-CNC".




Les vis a billes sur toutes de 16 Mm.

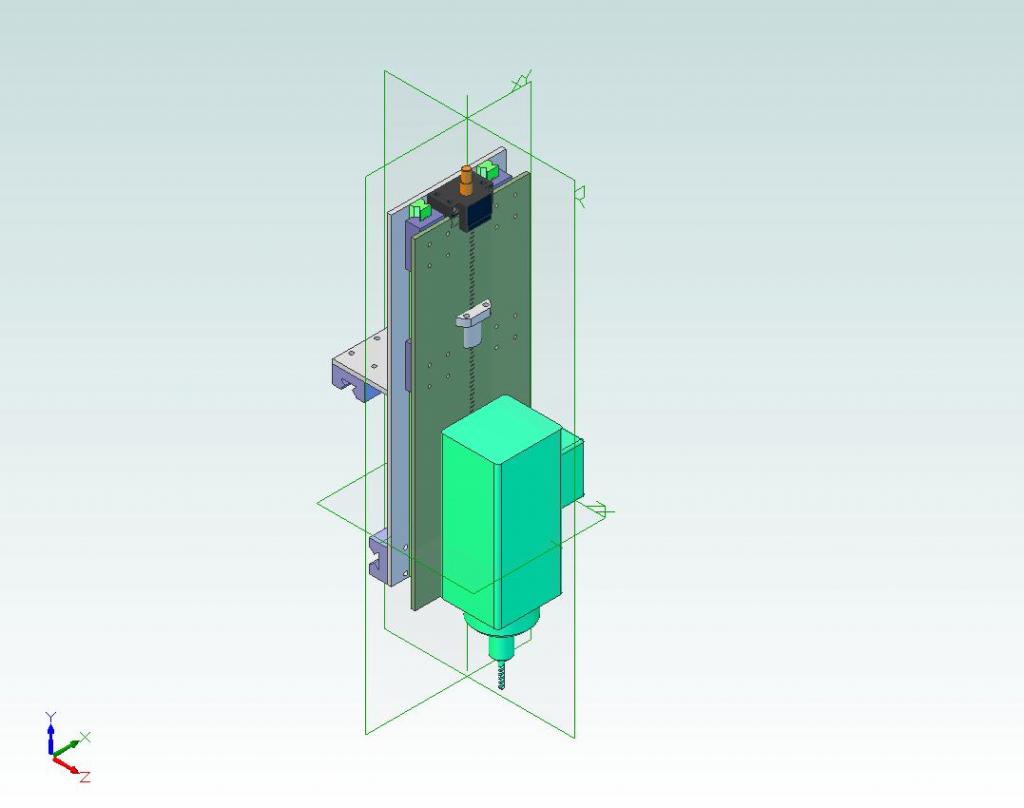

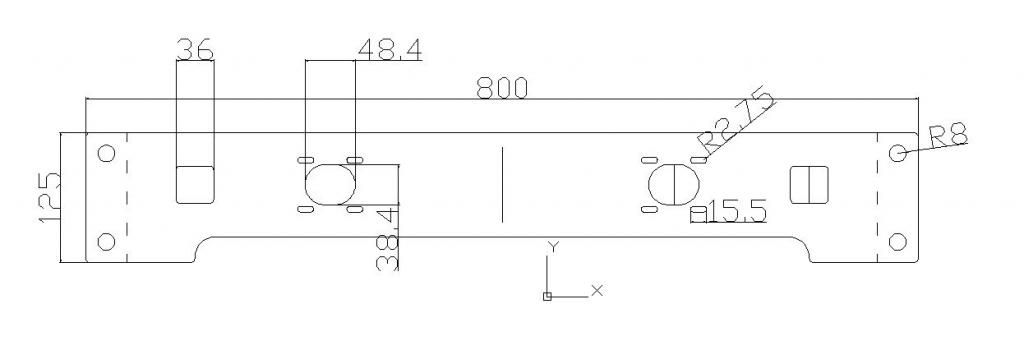

Tiré de ce plan voici une ébauche : dim 1000x800 Mm.

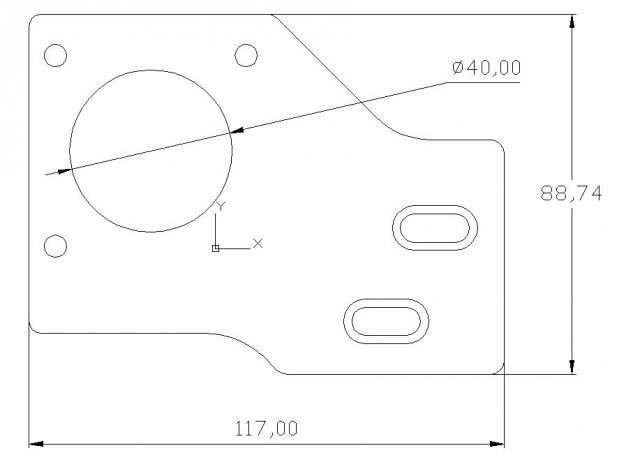

Les dimensions des plaques pieds support palier des vis sont pour des support de vis de 20 Mm.


A++, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Volodea


Offline

Joined: 26 Dec 2013
Posts: 26
Localisation: Bruxelles
Locomotion: Mercedes E200 de 2005
Loisirs: Projet de CNC.
Date de naissance: 01/01/1969
Masculin

PostPosted: Tue 8 Apr - 21:03 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

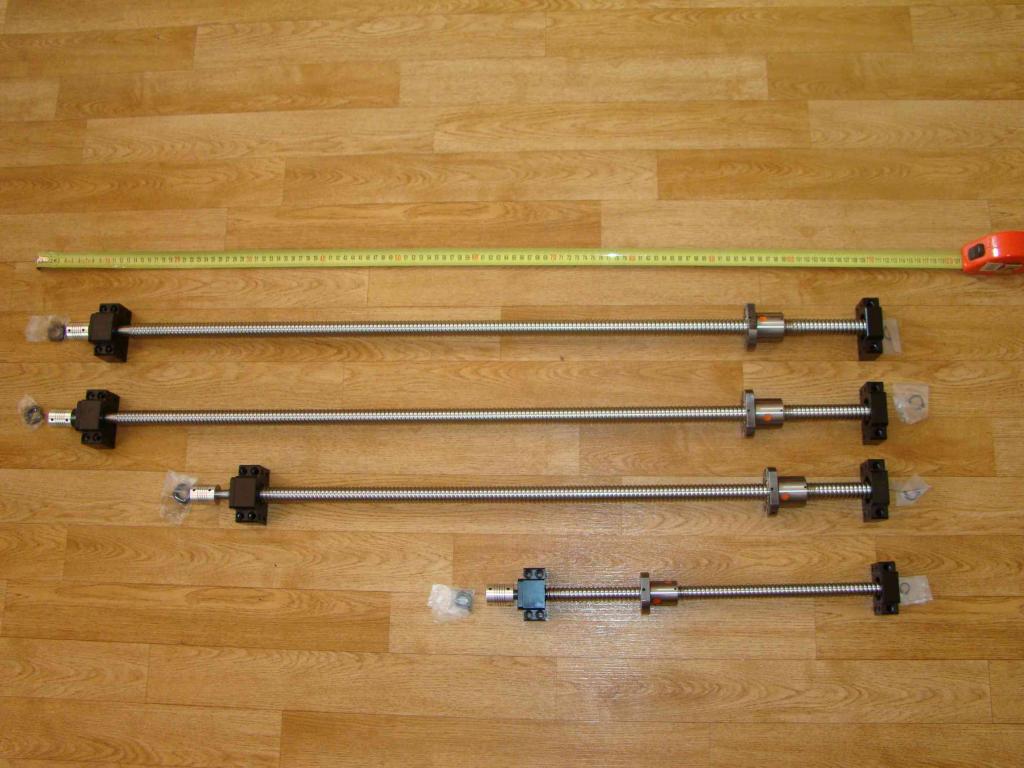

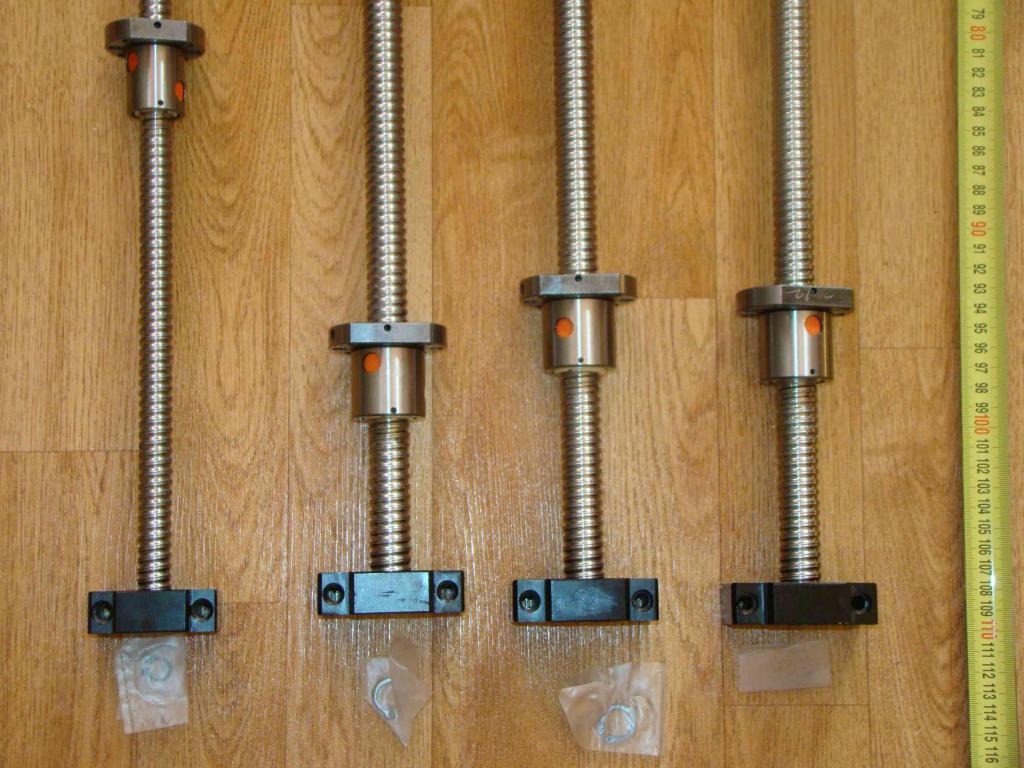

Voila, ça fait plus d'un mois que je viens d'acheter les vis a billes de Chine évidement ebay. Pas eu de temps pour  poster. Donc 2 vis a bille avec écrou 1000mm diam. 20 pour axe X, 1 vis a bille avec écrou 800mm diam. 20 pour axe Y et 1 vis a bille avec écrou 450mm diam. 15 pour axe Z tous avec roulements a palier et accouplements. La qualité et correcte .

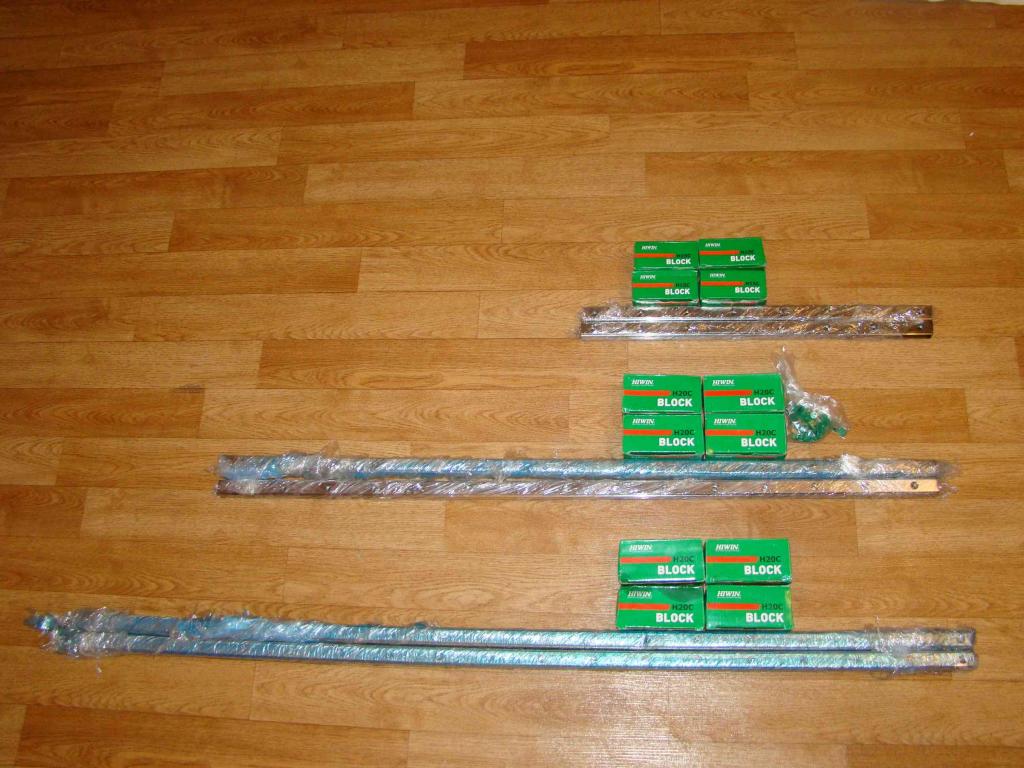

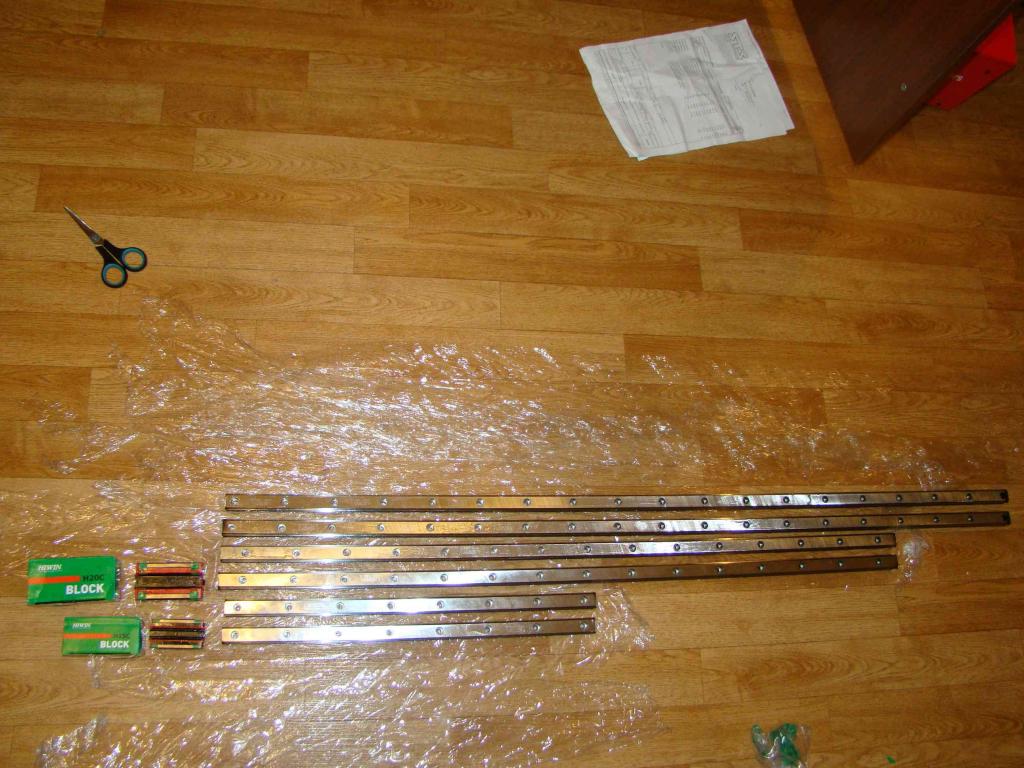

Plus d'une semaine je viens d'acheter le guides linéaires avec patins d'Italie - http://www.cnc-store.it/guide-ricircolo-cursori-c-26_36_86.html


Pas très gentille UPS avec la marchandise:


http://cnc-papykyka.xooit.be/image/108/4/6/6/dsc07264-44f7950.jpg.htm




Les dimensions les mémés que pour les vis a billes: X=2x1000mm d20 + 2 patin, Y=1x800mm d20 + 2 patin et Z=1x450mm d15  + 2 patin. Ils ce sont trompé pour les rails du Z au lieu du d15 m'ont envoyé d20. Après un semaine ils sont envoyé les rails corrects sans aucune condition.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Signature ?


Last edited by Volodea on Tue 8 Apr - 21:26 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 8 Apr - 21:26 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Bonsoir vladimir.


C'est un bon début, le reste va venir, je suppose.
Bonne dimension des diamètres pour cette longueur.

Pour les rails c'est très bon, solide, bravo.

A tu déjà fait des plans ??.


A++, Bonne CNC à toi, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Volodea


Offline

Joined: 26 Dec 2013
Posts: 26
Localisation: Bruxelles
Locomotion: Mercedes E200 de 2005
Loisirs: Projet de CNC.
Date de naissance: 01/01/1969
Masculin

PostPosted: Tue 8 Apr - 21:38 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Merci PapyKy,

Pour les plans pas décidé encore tant que le matériel nécessaire n'est pas la (électronique).

En lisant sur le forums tant que la marchandise devais arriver j'ai compris que pour l'usinage du métal  structure ordinaire des CNC n'est pas la meilleure donc je pence maintenant a peu prés a ça.


Bien sur pas si costaud que ça mais des profils carrés 80x50x3mm

Quel est ton avis ?

Je pence encore a l’électronique. Que pence tu quel serai le meilleur chois de ces options posté plus bas pour le travail du métal ?

Quel devrai être le bon ampérage d'alimentation ?

http://www.cncrouterparts.com/4-axis-electronics-kit-p-75.html
http://www.wantmotor.com/ProductsListB.asp?id=88&Pid=75
http://www.automationtechnologiesinc.com/products-page/cnc-3_axis_4_axis_ki…
http://www.automationtechnologiesinc.com/products-page/featured-cnc-product…
https://www.buildyourcnc.com/Item/electronicsAndMotors-4axis-425-elcombo



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Signature ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 8 Apr - 21:48 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Comme dit sur un autre fil, voila ce que je trouve sur la toile ce jour.

Pour la même puissance moteur.
Plus une carte de commande, beaucoup de model de 10 à 150 Euros suivant les possibilités

Cette carte est plus polyvalente car possibilité de commander 3 relay's , broche, aspirateur et une commande d'air/lubrifient en t'autre.


Commander en chine demande plus de temps, mais le jeux en vaut la chandelle, Non ?.

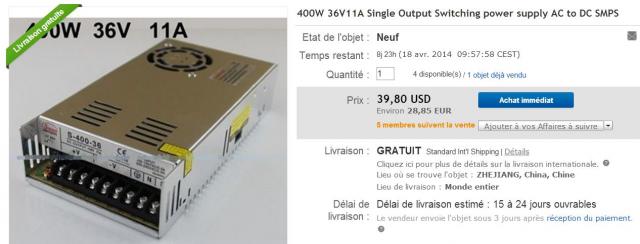

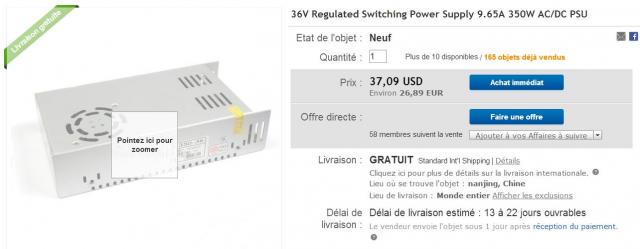

Reste a trouvé l'alimentation.

Alim 35 V 10 Ah.

Alim 33 V 11 Ah.

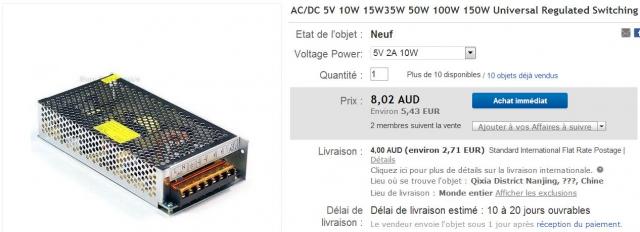

Alim 5 V 2 Ah.

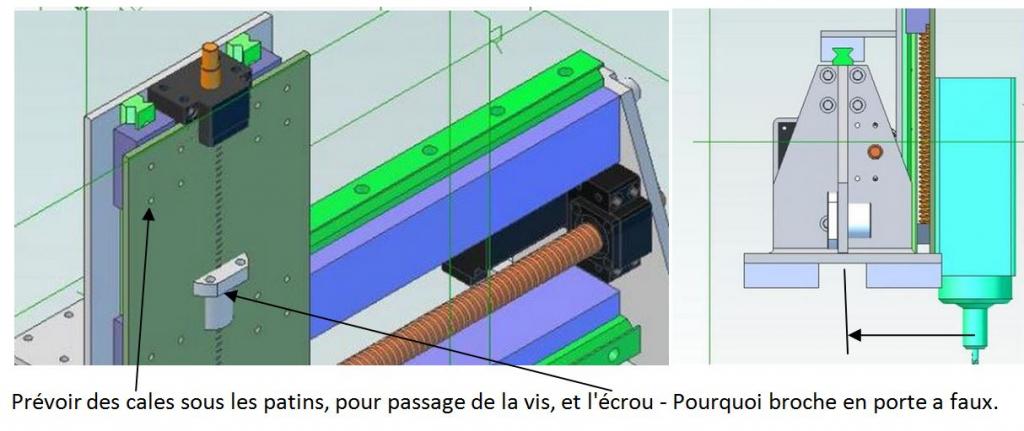

Pour le portique il faut que ce sois rigide, mais le poids est au détriment de la vitesse de réaction,
Devoir mettre des grandes rampes de vitesses des moteurs a ne pas oublier !!!!
C'est un question de réaction des sens de rotation des mouvements.





A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 9 Apr - 10:52 (2014); edited 2 times in total
Back to top
Volodea


Offline

Joined: 26 Dec 2013
Posts: 26
Localisation: Bruxelles
Locomotion: Mercedes E200 de 2005
Loisirs: Projet de CNC.
Date de naissance: 01/01/1969
Masculin

PostPosted: Tue 8 Apr - 22:32 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Je voudrais évité si possible la chine pour les budgets important  car la qualité n'est pas toujours au niveau surtout en électronique. Les produits de 100 ou 200 $ ça va encore.

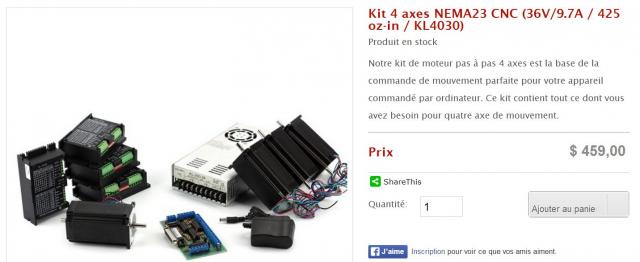

Que pence tu de ce kit ? C'est quand même USA. Peut-il être suffisant pour le travail du métal ?
  http://www.automationtechnologiesinc.com/products-page/cnc-3_axis_4_axis_ki…


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Signature ?


Last edited by Volodea on Wed 9 Apr - 01:51 (2014); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 8 Apr - 22:46 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Bonsoir,


Attention des USA c'est les frais de port et dédouanement souvent en plus €€€€€.
412.43 contre 459 USD plus les frais de port et dédouanement ???.
En plus faut 30/35 €uros en plus pour les alimentation 36 & 5 V.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 9 Apr - 10:50 (2014); edited 5 times in total
Back to top
Volodea


Offline

Joined: 26 Dec 2013
Posts: 26
Localisation: Bruxelles
Locomotion: Mercedes E200 de 2005
Loisirs: Projet de CNC.
Date de naissance: 01/01/1969
Masculin

PostPosted: Wed 9 Apr - 01:52 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Tu as raison avec le dédouanement mais pour moi la qualité compte le plus.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Signature ?


Back to top
Volodea


Offline

Joined: 26 Dec 2013
Posts: 26
Localisation: Bruxelles
Locomotion: Mercedes E200 de 2005
Loisirs: Projet de CNC.
Date de naissance: 01/01/1969
Masculin

PostPosted: Fri 11 Apr - 17:58 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Salut  Papyky,

Tu dit qu'il me faut des transfos 36 V et 5 V. Le 36 V je suppose c'est pour les moteur PAP, mes le 5 V il servira a quoi ?
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Signature ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 11 Apr - 18:19 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Salut Vladimir.


Les cartes interface LPT ont une alimentation bien souvent de 5 V parfois 12 V.

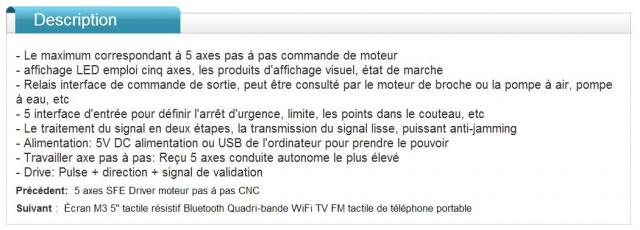

Tout dépend de la carte, Exemple cette carte.








Ou bien c'est le PC qui fourni le 5 V via USB, mais parfois trop faible, surtout si portable, Bon WE a toi, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Volodea


Offline

Joined: 26 Dec 2013
Posts: 26
Localisation: Bruxelles
Locomotion: Mercedes E200 de 2005
Loisirs: Projet de CNC.
Date de naissance: 01/01/1969
Masculin

PostPosted: Sat 26 Apr - 18:20 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Bonjour PapyKyka,

Âpres avoir fouillé le net pour un kit électronique je me suis arrêté a quelques offres en écartant la Chine puisque déjà dans le roulement des VAB que je viens d'acheter j'ai trouvé des défaut de fabrication +- 2mm.



Alors produits chinois exclu.

La première possibilité c'est les moteurs PAP de automationtechnologie:


http://www.automationtechnologiesinc.com/products-page/nema-23/nema-23-14-s…

et les drivers de même compagnie :


http://www.automationtechnologiesinc.com/products-page/gecko-drivers/geckod…

ou


http://www.automationtechnologiesinc.com/products-page/kl-stepper-drivers/m…


et la deuxième possibilité sont les PAP du sorotec:


http://www.sorotec.de/shop/product_info.php/info/p3483_dm442-leadshine-digi…

et drivers


http://www.sorotec.de/shop/product_info.php/info/p1694_stepping-motor-4-2a-…


En plus il me faut (a part la carte de commande que je vais commander séparément)  l'alimentation.

Sur le site de sorotec ils ont de alim toroïdale plus le traspho a part a commander.


http://www.sorotec.de/shop/index.php/cat/c349_Toroidal-transformer-Power-Su…


Peut tu me donner ton avis sur les choix des PAP et drivers et surtout j'ai besoin d’être guider dans le choix de l'alimentation d’après l’ampérage consommé par les PAP je suppose que j'aurai besoin d'un alim 50V, 12A si j'aurai de PAP 4,2 A chacun par exemple ....

Peut tu me dire si je me trompe quelque part ?

L'ensemble de ce kit sera suffisant pour manipuler une structure en profil acier  60x60 et découper aisément de l’aluminium et très rarement de l'acier ?

Merci.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Signature ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 26 Apr - 20:59 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Bonsoir Vladimir.


Pour te donné mes préférence dans le cas des moteurs,
A savoir que il peut avoir des moteurs de 3 Ah dans différent format, et plus il est long, plus il a de masse polaire,
Donc plus de couple, et de ce fait moins de perte de pas.
Et des diamètre d'axes plus gros, et un axe qui sort des deux coté,
Est pour moi une facilité de pouvoir les manipulés manuellement.

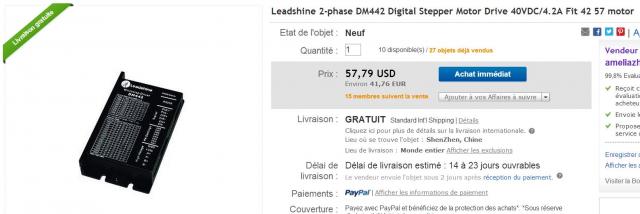

Pour les divers, la aussi, le choix est vaste, mais celui-ci est pour moi, le bon model, car possibilité de monter en micro-pas

Mais un peu chère a mon goût, mais c'est mon avis.

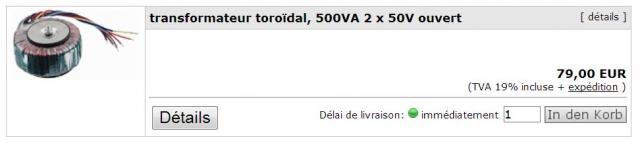

Pour l'alimentation c'est pour moi un bon choix ce "transformateur toroïdal, 500VA 2 x 50V ouvert".

Mais ce model est largement dimensionné, car les moteurs reçoivent du courant haché, en tension.
2 x 50 V mis en série et redresser avec un gros pont diode, filtré correctement avec de gros condensateurs (10.000 ùF),
Est pour moi, la bonne solution, et préférable au alimentation a découpage.


Mais faut savoir que 50 Volts redresser et filtré, est multiplier par 1.4142 donc plus de 70 Volts,
C'est trop pour les divers de maxi 40 Volts.

Pas facile a trouvé en 350/500 W en 24/36 V, beaucoup sont en 12 V ou en 50 V.

A++, je crois avoir répondu a tes questions, PapyKy.

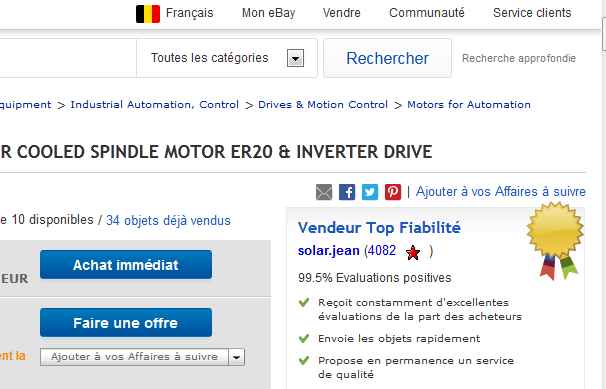

  J'ai placer des copies d'écran des liens dans ton post, car les liens sont bien souvent plus actif après quelques temps.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Volodea


Offline

Joined: 26 Dec 2013
Posts: 26
Localisation: Bruxelles
Locomotion: Mercedes E200 de 2005
Loisirs: Projet de CNC.
Date de naissance: 01/01/1969
Masculin

PostPosted: Tue 6 May - 17:06 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Bonjour,

voila un peu des plans de la machine... J'aimerai avoir votre avis sur l’ensemble structure, conception meme si ce ne pas encore totalement fini ... Merci.
























C'est ne pas tout finir il faut encore définir la distance de déplacement de l'axe Z, positionnement moteur PAP sur l'axe X et Z.
Si vous avez remarqué il me manque  de place entre la plaque de support de l'axe Z
et plaque de support de la broche ce parce que la hauteur des guides linéaires et patins du Z font que 30mm
et il me faut au moins encore 10mm idéal 15mm pour que la vis a bille de l'axe Z avec ces support roulement ce déplace et positionne correctement.
Quelqu’un peu me souffler une solution pour élargir cet espace et ne pas affaiblir la structure de l'axe Z?
Aussi pour l'entrainement des vis a bille j'aurai besoin d'un conseil pour les pluies a courroie .... quelles dimensions choisir et ou ?...

Si il y a de membres parmi nous du forum www.usinages.com peuvent ils me conseilles
ou je dois poster mes photo de la structure CN pour avoir aussi un conseil de leur part
vue qu'ils sont plus poussé in info dans ce domaine.
Je me suis inscrit sur leur site il y a  quelque jour et ne me débrouille pas encore dans leur menu.

Merci ....
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Signature ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 6 May - 20:11 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Bonsoir a toi Vladimir.


Bravo pour les dessin en 3D.
J'ai pris mon temps pour visionné les photos.
Quelques remarques, mais c'est mon avis.






En plus les cales, vont encore augmenté le porte a faux de la broche,
Et de ce fait moins ce course dans l'axe "X" pour l'usinage.


Pour les poulies de renvois moteur vers vis a biles, rapport 1/1 est bon pour une vitesse jusque 4000 Mm/Minutes.
Mais si tu veut moins de vitesses et plus de puissance mettre 1/2 ou plus, mais au détriment de la vitesse de déplacement.


A++, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 7 May - 08:51 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 7 May - 08:50 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Bonsoir a toi Vladimir.

Voici quelques photo d'un montage de marc.

Comme tu peut le voir ici pas de palier sur la vis a billes, juste un roulement dans la plaque support supérieur, et rien en bas de vis.

La tôle du chariot le d'axe "Y" supporte les deux jeu de patin "Y & Z", pour optimisé les contraintes.

Et de ce fait les rails sont sur le plaque support de broche, avec un gousset de renfort sur le collet de broche.

J’espère que cela t’aidera pour le montage de la CNC de tes rêve.


Petite question : Quel logiciel de dessin utilise-tu ??.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Volodea


Offline

Joined: 26 Dec 2013
Posts: 26
Localisation: Bruxelles
Locomotion: Mercedes E200 de 2005
Loisirs: Projet de CNC.
Date de naissance: 01/01/1969
Masculin

PostPosted: Thu 8 May - 12:27 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Merci Papykyka pour tes conseils, pour les renforts de l'axe Y j'ai prévu un espace de passage de la courroie c'est vrai que ça peut affaiblir un peu le support mais comme il sera en acier .... ça ira je pence ??? Pour les fixation des paliers en effet je prévu de trous filetés mais tu as raison puisqu’il peut avoir de différence de distance dans fabrication???  Dois-je faire les réglage (ce fois pour des boulons) en horizontale ou verticale ???

Pour la broche en porte a faux je sais même  Rolling Eyes pas. Tu féra comment ???

Comme logiciel j'utilise Alibre Design. J'y suis habitué pour la conception 3D il e très facile. Ci ça t’intéresse je te le conseil.

Je pence ouvrir un tread  sur usinages.com avec cette conception de CN, on peut poster sans problèmes ou il y a des réglés a respecter ?? tu as plus de temps passé la ?
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Signature ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 8 May - 12:51 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Salut Vladimir.




Pour tes support du portique, en acier soudé ??, déformation du au soudage ?, rectification pour équerrage a faire.


Je vais te faire un petit dessin sous "Autocad" vu de face, pour les supports, comme je les vois.


Pour les palier des vis a billes, prévoir de grand trou, et une plaque externe foré et tarauder suivant les paliers a roulements.
Car une fois en place faut déplacer de chaque coté des vis a billes, ainsi le support est pincé entre palier et plaque qui sert d'écrou.
Pour être bien aligné, et bloque le palier au plus prés de l'écrou car faut pas de dure dans sa rotation.
 croquis vite fait.





A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Volodea


Offline

Joined: 26 Dec 2013
Posts: 26
Localisation: Bruxelles
Locomotion: Mercedes E200 de 2005
Loisirs: Projet de CNC.
Date de naissance: 01/01/1969
Masculin

PostPosted: Sun 11 May - 22:10 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Bonsoir Daniel,

Si j'ai bien compris pour le support Y tu mettrai deux plaque debout entre les quelles boulonner les poutres de l'axe Y ? Et pour le palier de fixation des patins axe X je fais comment alors ? Il ne me reste qu'a les souder. A propos, a quelles distance un de l'autre dois je fixer le patins Y et X ? D’après les photos de la CNC du Marc que tu viens de poster ont dirai pas plus de 10mm.  Elle est a portique mobile ou fixe ? Pourrez tu STP me filler la boite ou c'ette axe de la CNC du Marc viens d’être faite ? Puisque je n'ai pas envie de faire ça a la maison.

En tout cas très joli travail de la part de Marc et surtout belle qualité Very Happy Okay ...
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Signature ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 11 May - 22:45 (2014)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Salut Vladimir.


Pourquoi veut-tu mettre les rails vers le haut et pas sur le coté ??, moi j'ai fait cela sur "UneKa-CNC" ,
Ou comme Marc aussi sur celle tout aluminium, mais les a placer sous le châssis,


Mais c'est vrais qu'il faut une travers sous la table.
Pourquoi veut-tu une table plus bas que les rails du "X" ??,
Cela va être difficile de placer les pièces a usiné, sais pas ???

Voila les montants de "UneKa-CNC", en aluminium de 10 Mm.



Les distance des rails du "Y" sont de 115 Mm, et 185 Mm pour les patins du "X".


Tu peut toujours, au lieu de soudé l'ensemble, visé les deux montants, sur l'épaisseur des tôles,
avec un intercalaire, aussi visé, pour former un "H" sur le plat qui seront fixer les patin des rail du "X".



Dessin vite fait sans cotation, et a mains levée.



Vue d'ensemble des plans de "UneKa-CNC", des heures passé a faire et modifier en cour de montage.



Message personnel envoyé.





Mais c'est mon avis, bonne fin de WE, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 12 May - 00:19 (2014); edited 2 times in total
Back to top
Volodea


Offline

Joined: 26 Dec 2013
Posts: 26
Localisation: Bruxelles
Locomotion: Mercedes E200 de 2005
Loisirs: Projet de CNC.
Date de naissance: 01/01/1969
Masculin

PostPosted: Wed 2 Dec - 01:47 (2015)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Bonjour a tous, me revoilà  après une longue absence qui est due a mon boulot. Tous ce temps mon projet n'a presque pas changé ou pas beaucoup. Après les contraints de manque d'espace, pièces et fabrication j'ai mis mon projet en attente. Je vais quand-même vous présenter ou je suis pour le moment.

Voila le projet en prospection virtuelle

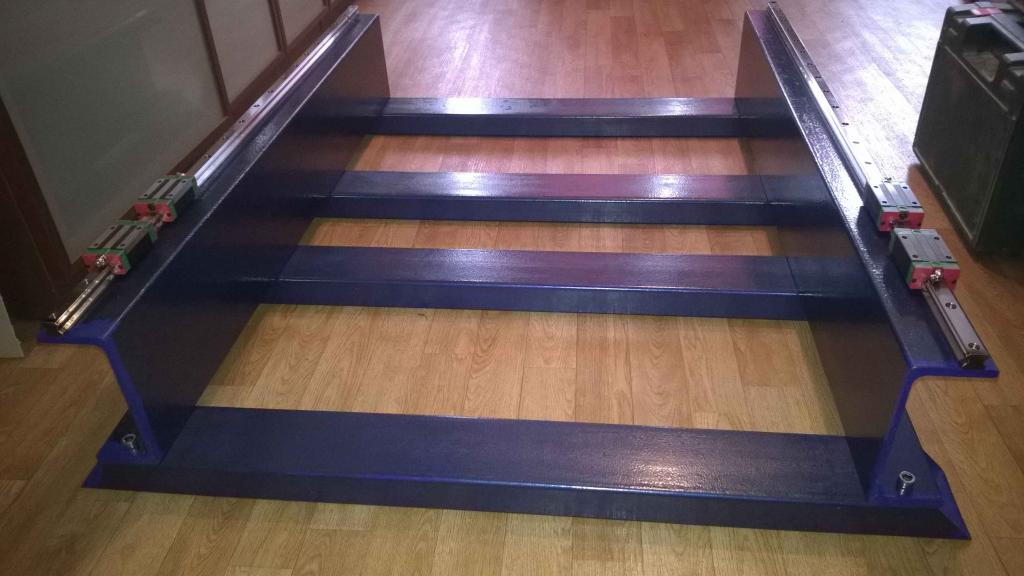

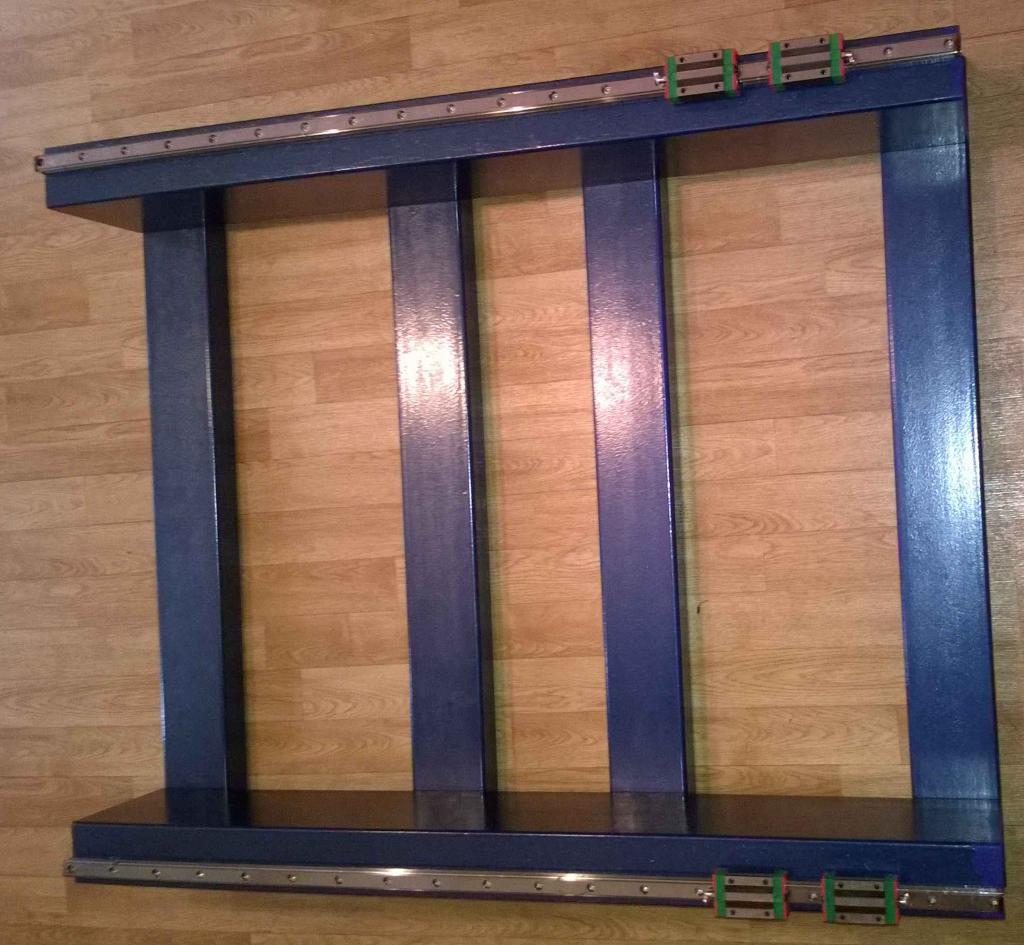

et voila au réel Embarassed





et pour pouvoir chipoter dans mon appartement jusqu’au jour ou je trouverai un espace plus grande j'ai acheté ça:

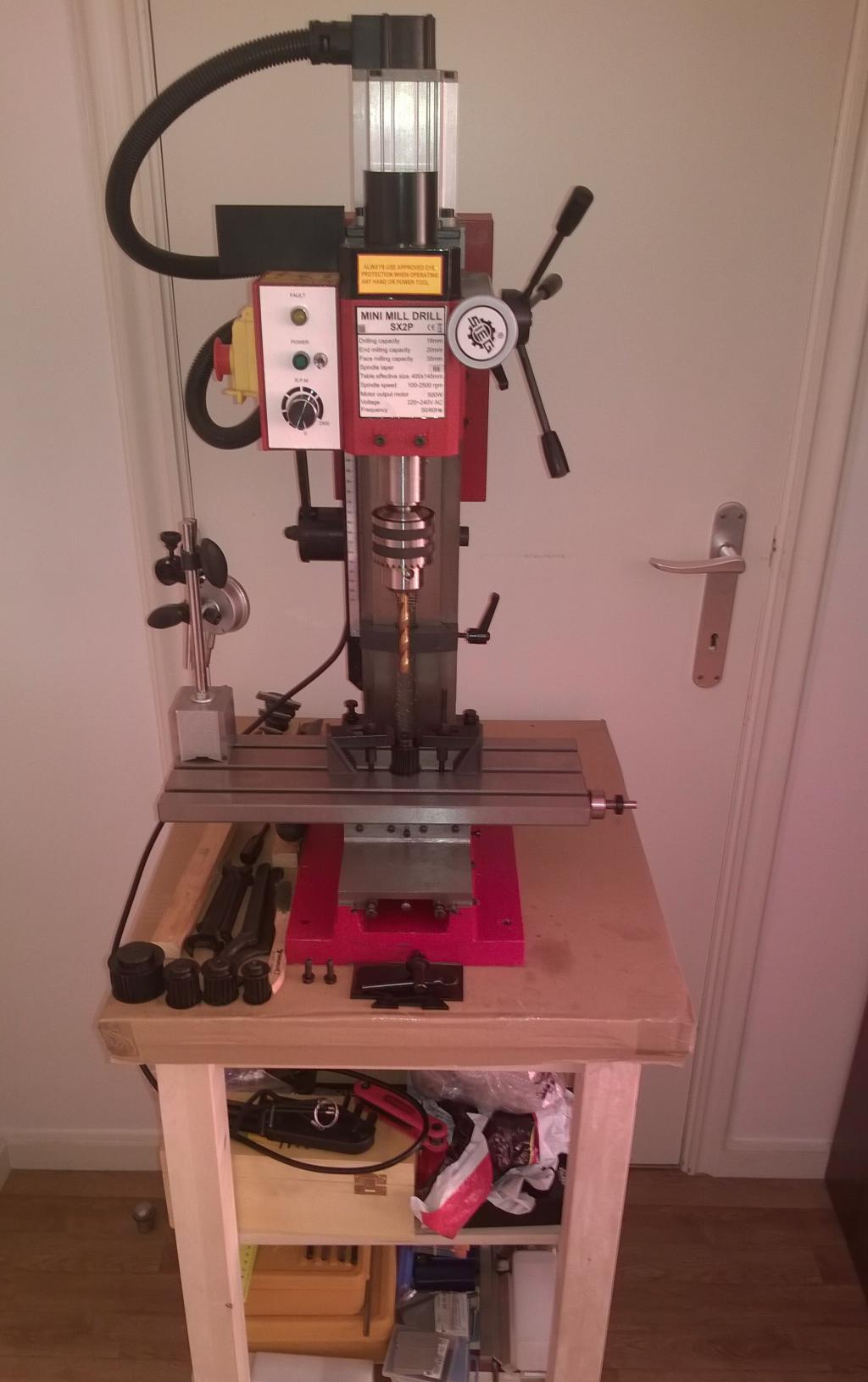

c'est un Sieg X2P que je suis en train de numérisé.

Pour l'instant j'ai changé les vis a bille et suis en train de concevoir les fixation des moteurs PAP.
Quand je finirai avec la conception je vous ferai une présentation du résultat.

Est que je doit ouvrir un nouveau tread pour la fraiseuse ? ou je peut continuer ici.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Signature ?


Last edited by Volodea on Thu 31 Dec - 13:45 (2015); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 2 Dec - 01:50 (2015)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Et bien en voila une bonne nouvelle.

Oui cela serais mieux, car deux machine différente.

A bientot, pour des photos et autre info's, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Volodea


Offline

Joined: 26 Dec 2013
Posts: 26
Localisation: Bruxelles
Locomotion: Mercedes E200 de 2005
Loisirs: Projet de CNC.
Date de naissance: 01/01/1969
Masculin

PostPosted: Thu 31 Dec - 14:06 (2015)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Bonjour PapyKy,

Voila les fichiers des pièces dont on a discuté. Il y a en tout 10 pièces et je l'ai mis en format DWG. J'ai également mis des photo de leurs emplacement sur la fraiseuse comme ça tu aura une idée a quoi ils servent et d’où ils viennent.



 J'aimerai savoir si tu possède de l'aluminium brut ou c'est moi qui dois te le fournir. Si tu a besoin de plus de détails fait moi savoir.

Bonnes fêtes a vous.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Signature ?


Last edited by Volodea on Thu 31 Dec - 16:15 (2015); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 31 Dec - 14:39 (2015)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Bonjour a toi.


Les fichiers en DWG sont en 3D, donc pour moi, c'est pas utilisable avec le logiciel que j'utilise.





Le mieux serais en tracé conventionnelle, a trois vue, face, coté, haut,
Avec les cotations pour déterminé les profondeurs des trous.


On alors transformé les DWG en DXF, pour en crée un Gcode.


A plus, PapyKyK.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 31 Dec - 16:41 (2015)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Salut a toi.


C'est déjà mieux, mais je ne sais toujours pas les épaisseurs des brutes et des profondeurs des trous.


Une vue de face et de coté, avec cote, me suffi.


A tu ce qui faut pour les réalisés ??, J'ai bien quelques chute de tôles, mais pas plus de 5 Mm.










Beau travail a réalisé sur cette petite chinoise.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 31 Dec - 17:51 (2015); edited 2 times in total
Back to top
Volodea


Offline

Joined: 26 Dec 2013
Posts: 26
Localisation: Bruxelles
Locomotion: Mercedes E200 de 2005
Loisirs: Projet de CNC.
Date de naissance: 01/01/1969
Masculin

PostPosted: Thu 31 Dec - 17:50 (2015)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Je n'ai rien comme aluminium il y a un magasin a Bruxelles que je sais trouver, mais il  ouvre le 3 janvier seulement. Les esquisses face et coté je les ferai les jours suivantes ainsi que pour le brut et je te tien au courant.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Signature ?


Back to top
Volodea


Offline

Joined: 26 Dec 2013
Posts: 26
Localisation: Bruxelles
Locomotion: Mercedes E200 de 2005
Loisirs: Projet de CNC.
Date de naissance: 01/01/1969
Masculin

PostPosted: Mon 4 Jan - 17:57 (2016)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Bonjour PapyKy,

Je me suis renseigner au magasin d'aluminium il ont tout ce que j'ai besoin de stock. J'ai fait quelques modification dans certains pièces et refait les mise en plan et les .dxf  également. Peut tu les examiner et me dire si tu est OK et quand je peut passer t'apporter le brut.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Signature ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 4 Jan - 19:11 (2016)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Bonsoir Vladimir.


Pour cette pièce simple par exemple.





Non, pour faire l'usinage il me faut en DXF en 2D, comme ce dessin sans les cotations

Ici j'ai re-dessiné la pièce en 2D.

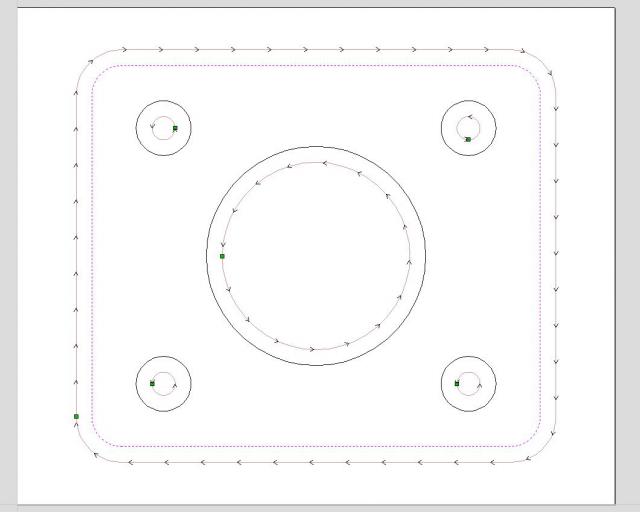

Pour moi en faire cela dans le logiciel de création du Gcode.


Déterminé la profondeur de chaque trous et savoir si a l'intérieur ou extérieur pour l’outil.







Et avoir une vue 3D en visionnement sur le logiciel.





Et transféré ce fichier.txt sur le logiciel du CNC.


( Profile 1 )
( File created: lundi, janvier 04, 2016 - 05:41 )
( Material Size)
( X= 60.000, Y= 50.000 ,Z= 5.000)
()
(Toolpaths used in this file:)
(Profile 1)
(Profile 2)
(Profile 3)
(Tools used in this file: )
(1 = End Mill {3.175 mm})
N120G00G21G17G90G40G49G80
N130G71G91.1
N140T1M06
v
v
Ce qui fait quelques 2.000 lignes de Gcode.
v
v
N18010G1X49.500Y45.737Z-5.200
N18020G2X54.088Y41.150I0.000J-4.587
N18030G1X54.088Y8.850Z-5.200
N18040G2X49.500Y4.262I-4.588J0.000
N18050G1X10.500Y4.262Z-5.200
N18060G2X5.912Y8.850I0.000J4.588
N18070G00X5.912Y8.850Z6.000
N18080G00Z20.000
N18090G00X0.000Y0.000
N18100M09
N18110M30
%

Ce qui est calculé avec les profondeurs de chaque trous et périmètre.

Et avoir un brut plus grand de +10 Mm pour sa fixation su la table du CNC.

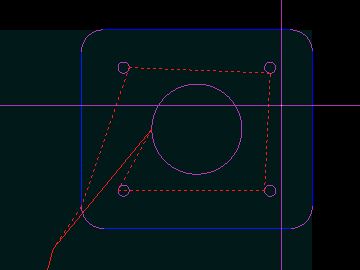

Pour pouvoir avoir cela au démarré l'usinage.
Apres avoir déterminé sa position sur la table en "X" &"Y", et sa hauteur en "Z"




Comme ici pour un intercalaire de cylindre de frein.


Pas simple a réalisé en fin de compte, A plus, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Volodea


Offline

Joined: 26 Dec 2013
Posts: 26
Localisation: Bruxelles
Locomotion: Mercedes E200 de 2005
Loisirs: Projet de CNC.
Date de naissance: 01/01/1969
Masculin

PostPosted: Mon 4 Jan - 20:35 (2016)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Je peut te faire chaque face de la pièce (dessus, dessous, gauche, droite) séparément. Comme cela:



Doivent elles être cotées ? Pour le profondeurs dans un fichiers 2D je n'en sait pas comment faire. Je les ai marquées dans les fichiers pdf. Peut tu me dire comment faire les profondeurs  en dxf?


Quand tu dis : brut plus grand de +10 Mm - ça veut dire de épaississeur ? Normalement les tôles sont de 10 mm et 20 mm .....???
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Signature ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 4 Jan - 20:58 (2016)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Bonsoir a toi.


Pas obligatoire de cotés, car pas utile pour le passage sur le logiciel de création du Gcode,
Ou il faut déterminé chaque série de trous similaire a crée un 'profil' en fonction de l'outil de la broche.
Et ou l'on détermine le profondeur, les chanfreins seront réalisé après,
A la foreuse colonne, a la fraise conique, plus simple a réalisé.


Le mieux pour avoir suffisamment de brut, c'est une tôle de chaque épaisseur des pieces a réalisé.
Qui sera coupé a la demande suivant les dimensions des brutes.

Les brutes doivent être plus grand pour le maintient sur le martyr ou l'étau, pour le passage de la fraise.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Volodea


Offline

Joined: 26 Dec 2013
Posts: 26
Localisation: Bruxelles
Locomotion: Mercedes E200 de 2005
Loisirs: Projet de CNC.
Date de naissance: 01/01/1969
Masculin

PostPosted: Tue 5 Jan - 01:19 (2016)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Bonsoir Papyky,

J'ai fait une pièce face et arriéré, 2 fichiers de chaque 1 en dxf 2D et 1 en  tracée avec dimensions des profondeur de passe.

Si ça ne va pas dis moi plus exactement comment doivent ce présenter les fichiers que tu a besoin.

Merci.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Signature ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 5 Jan - 10:52 (2016)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Salut Vladimir.


L'un des dessin est pour moi correcte, mais il me faudrait en plus les vues de haut et de coté en coupe.





Les cotes du maxi de la pièce sont en place, pas possible de coté les différentes épaisseurs,
Ne sont pas mesurable pour savoir programmé le Gcode.


Je vais refaire les ajouts sur ce dessin pour te montré ce qui faut.


Reste que, il te faut de poches des deux coté de cette pièce,
Serais t-il possible, de ne pas faire les logements des vis de fixation, ou les faire a la foreuse.


Car il me faut retourné la pièce pour les faire, et pas évidant de la repositionné,
Surtout que ce n'a pas beaucoup d'importance, en temps que précision.


Une petite question, ne serais t-il pas utile de faire les pièces en bois pour un pré-montage ???
Moi, je fait cela, et je remarque que il y a souvent des modifications a réalisé.





Pour preuve cette photo, plusieurs modif avant d’être correcte, pour un trou en plus par exemple.


A ce soir, PapyKy.








- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 5 Jan - 22:13 (2016)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Salut a tous.



La coupe de coté et la coupe du haut, sont de couleurs différente, pour bien savoir, ou est la coupe.


Bien sur l'on peut placé du texte, mais ici c'est explicite sans.

Les cotes de diamètres ne sont ici pas utile.


A partir de cela, ont a tout ce qui faut, pour crée un Gcode correcte.


A plus, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Volodea


Offline

Joined: 26 Dec 2013
Posts: 26
Localisation: Bruxelles
Locomotion: Mercedes E200 de 2005
Loisirs: Projet de CNC.
Date de naissance: 01/01/1969
Masculin

PostPosted: Wed 6 Jan - 18:29 (2016)    Post subject: Les projets CNC en acier de Vladimir. Reply with quote

Bonjour   PapyKy,

J'ai convertis les pièces dont j'ai besoin en fichiers .dxf avec chaque coté (Face, Arrière, Dessus, Dessous, Droite, Gauche ) en fichier séparé. Je sais que tu n'a pas besoin de tous mais tu choisira ce que te conviendra le mieux. Ainsi pour chaque pièces j'ai réalisé un plan en tracé avec des vues en coupe comme ça tu aura la profondeur des poches pour réaliser les passes de la machine.

http://www.sendspace.com/file/yyezl5

Regarde stp. tous ces fichier et dis mois si tu a besoin encore de quelques chose.

Vladimir
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Signature ?


Back to top
Contenu Sponsorisé






PostPosted: Today at 01:51 (2019)    Post subject: Les projets CNC en acier de Vladimir.

Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres. All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
