PostPosted: Wed 8 Jan - 13:59 (2014)    Post subject: Fixation sur table CNC. Reply with quote

PublicitéSupprimer les publicités ?
Salut a tous.


Pour la fixation des brute a usiné sur les tables de CNC, plusieurs solution.


L’autocollant double face est souvent utilisé pour des pièces en bois, utilisé pour le placement de tapis vinyle.


  Plusieurs qualité et épaisseur, qui sont parfois difficile a enlevé.

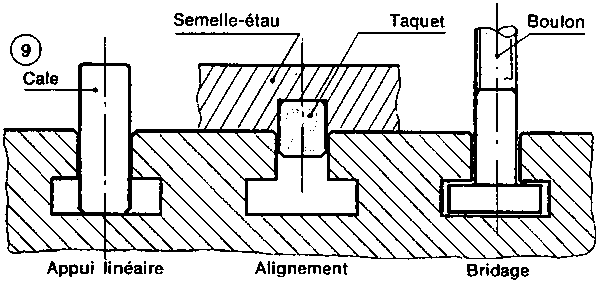

Pour le bridage sur table plusieurs solution aussi.





Mais cette solution est plutôt pour des pièces métallique soumise a de grand effort, ce qui n'est pas dans mon cas.



La solution pour ma CNC, les cames, avec un table a trous avec des inserts.


Utilisation de MDF Hydro, 'Vert' de 12 Mm et usiné avec fraise de 1/8 Pouce et en passe de 2 Mm, donc fait en 6 passes.




A++, pour la suite, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 9 May - 09:39 (2019); edited 4 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 13 Jan - 20:00 (2014)    Post subject: Fixation sur table CNC. Reply with quote

Salut a tout les visiteurs & Membres.

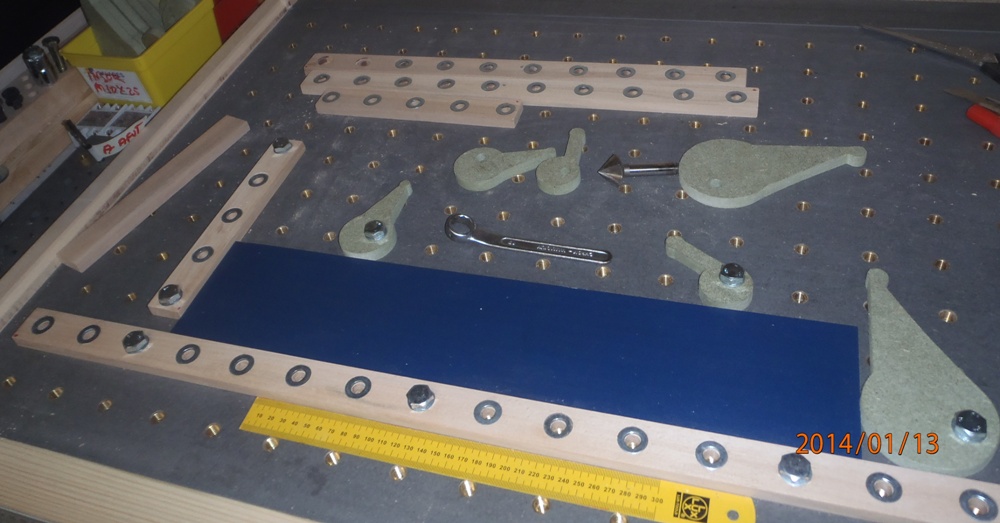

Ajout de vis pour les fixations des butées, 6 €uros pour 10 vis de M10 x 40, pour avoir un collet de 10/12 Mm

Vis recoupée a 30, collet de 12 Mm, qui est l'épaisseur des cales, et avec un pilote de +/- 5 Mm, pour la facilité de vissage.

Cela rend plus facile le calage des 'brute' sur la table, quelque soit sont emplacement et sa forme.





Les dernières modification de la table sur ce lien.

Ce test n'es pas probant car reste une barbe, peut être faire un test en 'Avalant', essais a faire.


A++, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 1 Mar - 07:08 (2014); edited 4 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 14 Jan - 11:04 (2014)    Post subject: Fixation sur table CNC. Reply with quote

Salut a tous.


Pour les inserts dans la table martyr.

Dix minutes pour la programmation dans les logiciels,
dans un 'brute' de la valeur 'Maxi de la table', 1250 x 640 x 36 Mm.
Dessiné le premier trou a 50 de X et 50 de Y, de 11.9 Mm
Faire un 'réseaux' de 24 en X et 12 en Y de ce trou, choisir l'outil, une fraise de 5.95,
La monter sur la broche de la CNC et régler sa profondeur d'usinage,
33 Mm, pénétration en spirale sur une passe de 5 Mm.
Faire calculé le logiciel et Transfer du 'GCode' au logiciel 'Mach3', 1 Minute.



Lancé un test d'un trou pour un test, pour une vérification de serrage de l'insert dans le trou usiné,
Dans une chute de HDF de 36 Mm d'épaisseur, 10 minutes.

Deux heures et trois minutes a la fraiseuse pour faire les 288 trous,


30 minutes pour usiné des vis M10 x 40, recoupé a 30 pour un collet de 12 Mm et un pilote de 5 Mm.

Et plus de deux heures pour placer les 288 inserts en laiton, au marteau.


Achat de 300 inserts, donc prés de 160 €uros, et 40 €uros pour le brute de HDF de 36 Mm, fixer sur la table de la CNC.


 Prix sur la toile, en France, c'est plus d'€€€€€€€€€€.

C'est simple NON ?.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 1 Mar - 07:13 (2014); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 1 Mar - 06:36 (2014)    Post subject: Fixation sur table CNC. Reply with quote

Et encore du neuf sur cette "UneKa-CNC".

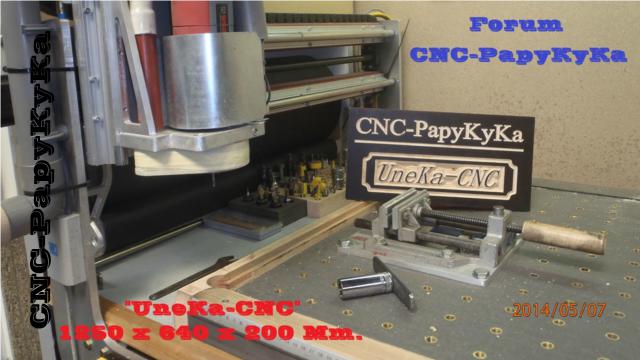

Un petit étau est utile pour le maintien de petite pièces, alors, me voici et la tôle qui me servira a ma fixation sur la table de "UneKa-CNC".



Et pourquoi intercaler une tôle ?? : car les dimensions de l'étau est en pouce et en plus très mal usiné sur sa base.

Ainsi sera facile pour le placer ou l'on veut sur la table par quatre vis.

Quatre trous tarauder a M8 pour la fixation de l'étau sur la tôle.



Et nous voila prêt pour être fixer sur la table a n’importe que endroit par quatre vis de M10.


Pour pouvoir faire des pièces multiples.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 1 Mar - 06:37 (2014)    Post subject: Fixation sur table CNC. Reply with quote

Réalisation de butées.



Deux trous oblongs de 50x10 Mm avec chanfrein pour loger tète de vis en bois de hêtre.






Reste a placer deux vis pour la fixation dans le talon, qui sont encollé.


Exemple de butée pour usinage d'un carré dans un étiré de 12 Mm.


A++, PapyKy.






- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 9 May - 07:30 (2019)    Post subject: Fixation sur table CNC. Reply with quote

Salut a tous.

Peut-être une nouvelle façon de fixer les 'brutes' sur la table de CNC.

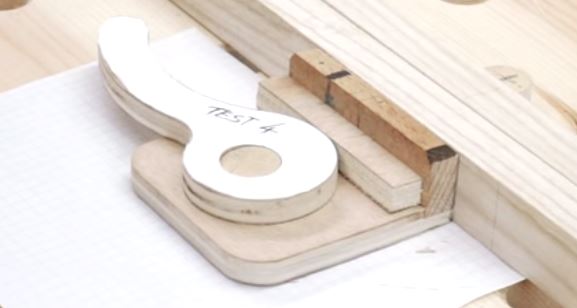

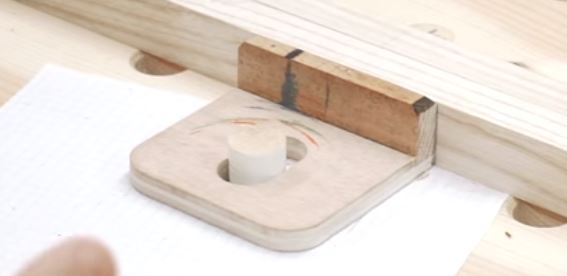

J'ai bien trouver divers type de fixation, dont cette façon de faire.





Mais mon fils Marc a trouver un fixation facile pour de grande pièces.



Et cela m'a donné cette idée..... et avec un 'RécupBroc', car cela est hors de prix neuf.



Cela peu le faire aussi, donc a suivre......., PapyKy. 4802


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 9 May - 08:27 (2019)    Post subject: Fixation sur table CNC. Reply with quote

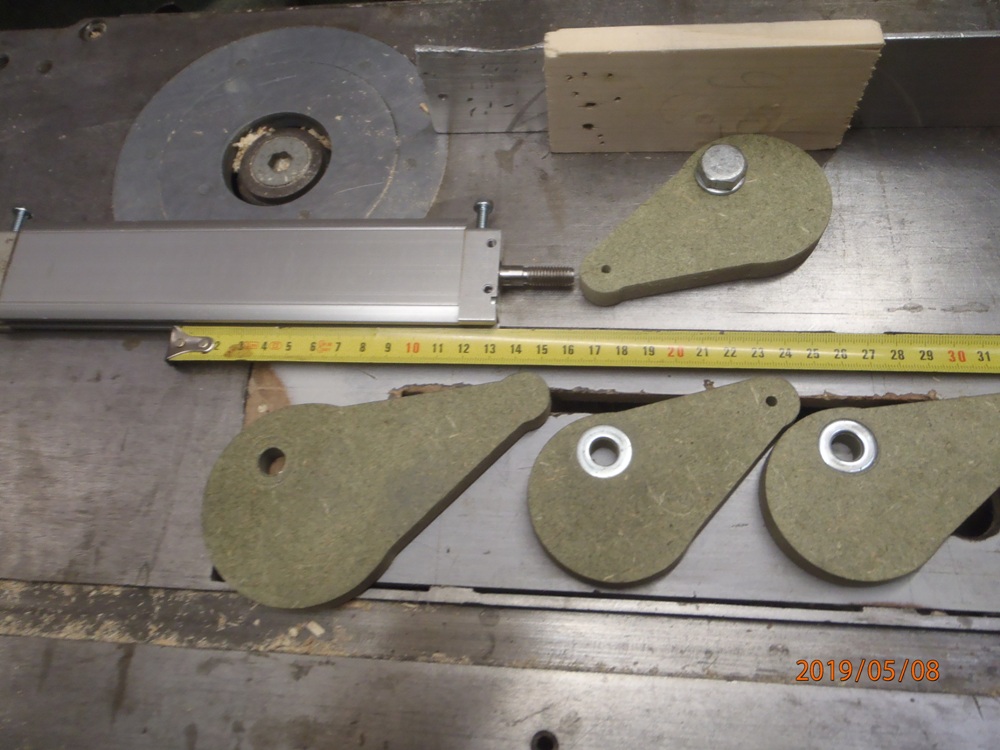

Donc, suivant les idée trouvée, j'ai .......





Mais pas 'terrible', et compliquer a réalisé.









Donc des 'présentations' sur mes systemes de fixation actuelle.

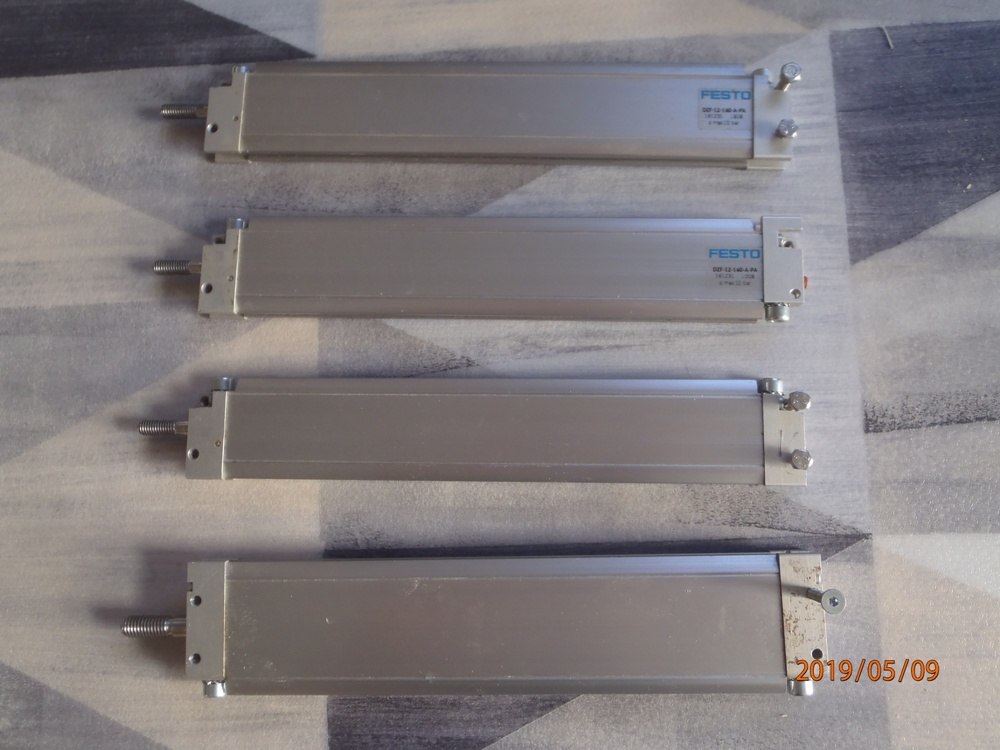

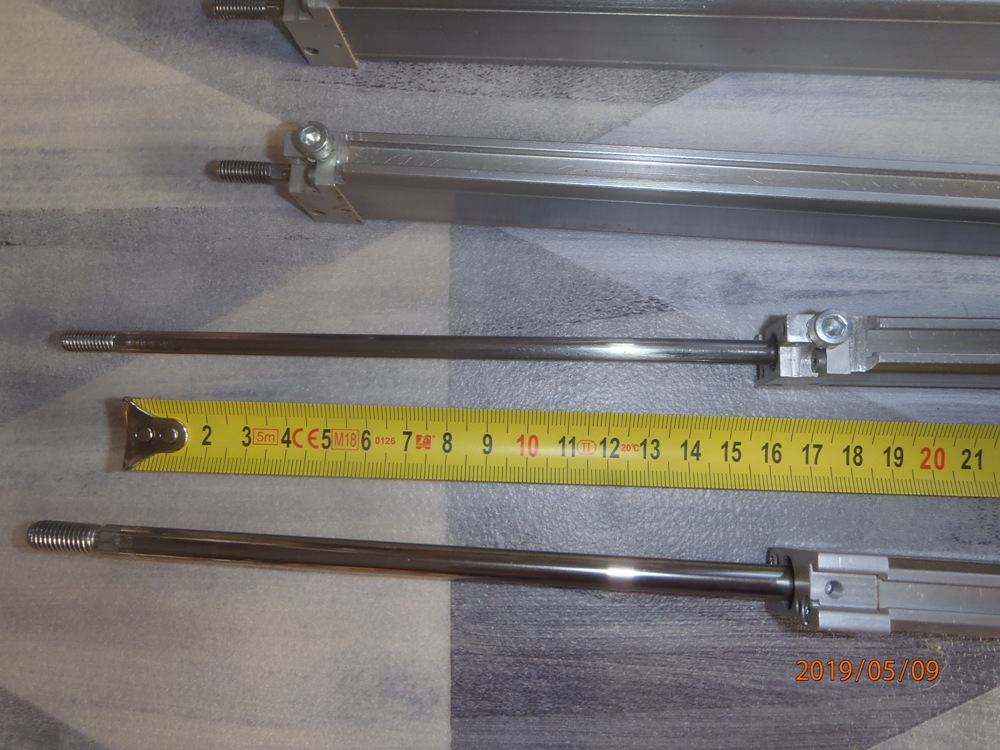

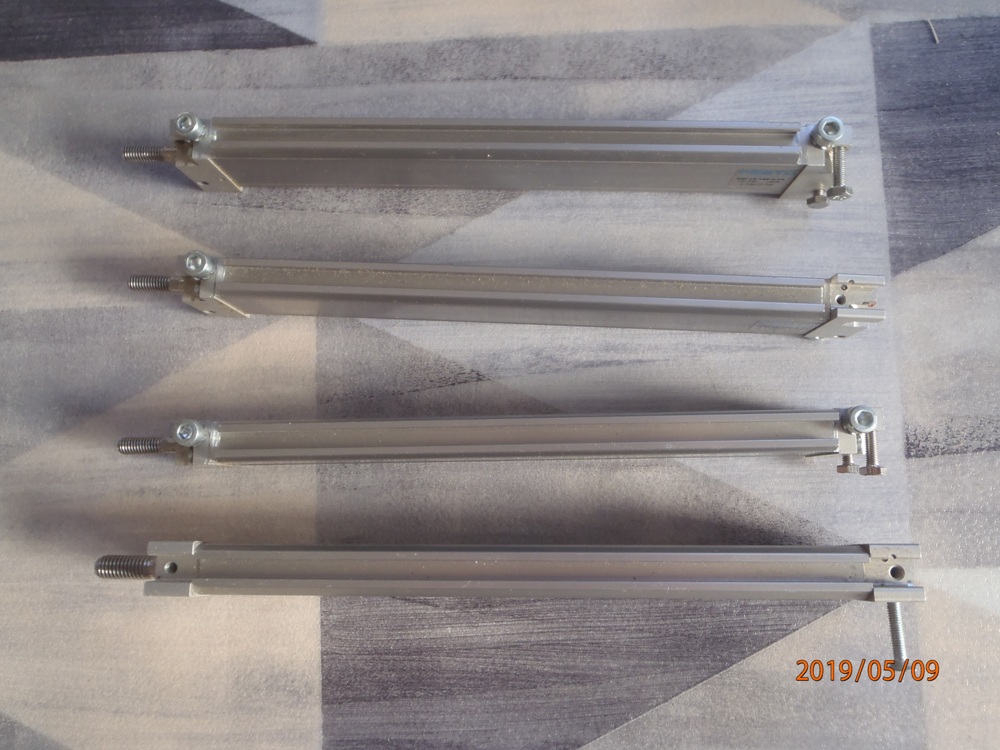

Donc voila, les verrins peumatique trouver sur une 'Broc', il y a déja pas mal de temps, donc .....





A suivre, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 9 May - 08:46 (2019)    Post subject: Fixation sur table CNC. Reply with quote

Salut a tous.

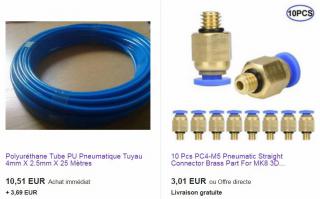

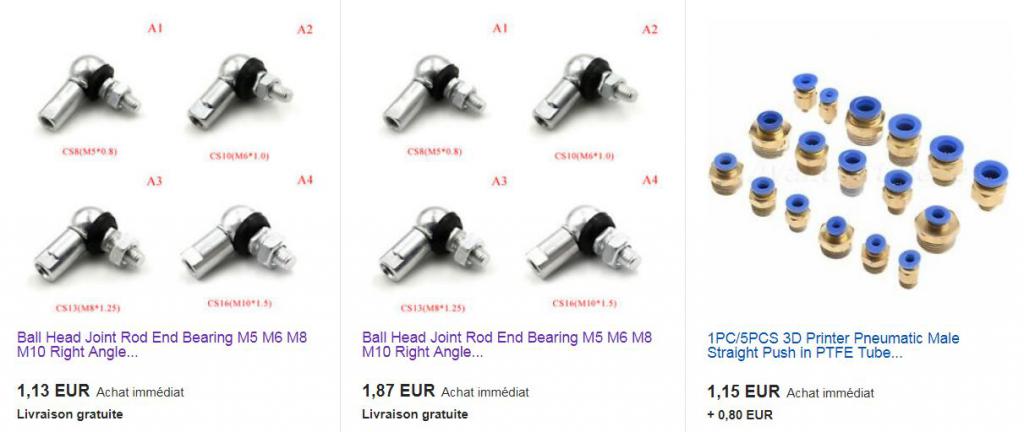

Voila les premières recherche et achat sur EBay.be.

Pour pouvoir équipé les vérins pneumatiques.



Reste a chercher, comment commander, soit manuellement ou encore mieux serais a partir du logiciel de gestion de UneKa-CNC, ou autres....

A plus pour d'autres 'trucs', PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 9 May - 09:36 (2019)    Post subject: Fixation sur table CNC. Reply with quote

Salut, pour faire fonctionner ce système, faut avoir le l'air comprimer, et il faut ...... Prix ??? en GSB.



Oui, c'est bien possible, mais il ne faut pas beaucoup de volume d'air comprimé, Et....

Pour ne pas mettre sous pression un gros compresseur 'by-étager', comme celui-ci.



Donc encore de la 'RécupBroc', a bon prix, car celui-là est pas chère en soit.

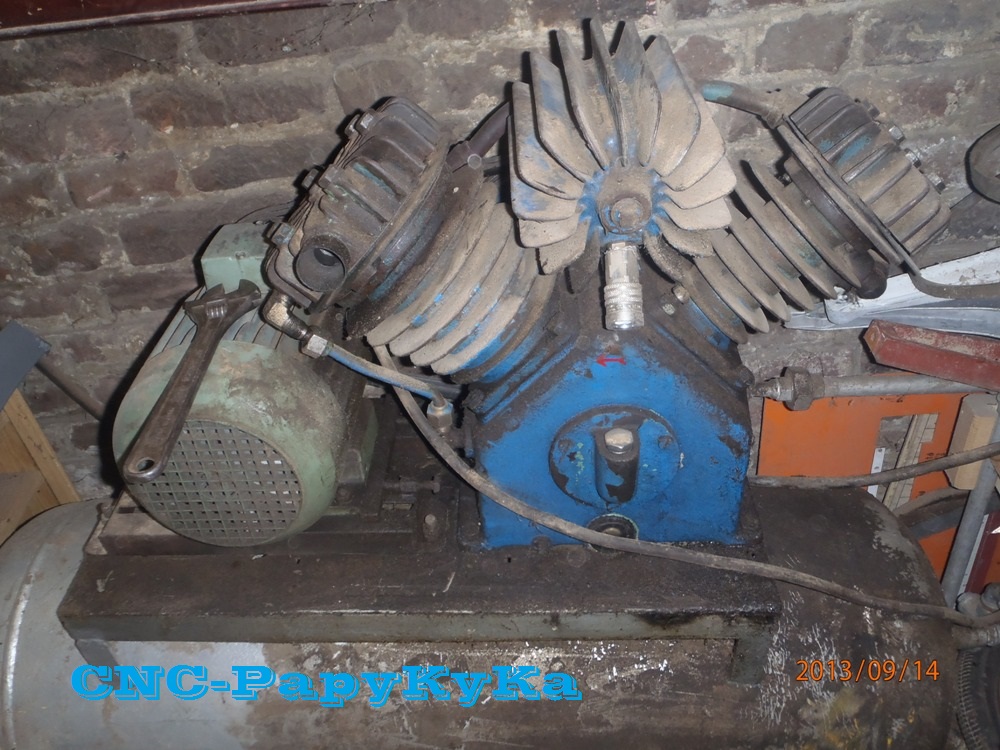

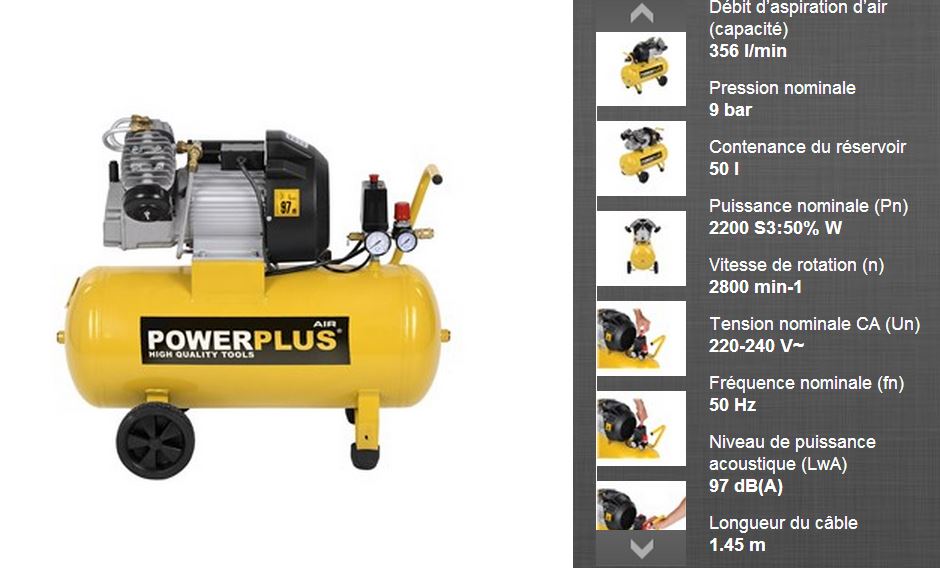

Voila celui acheté en 'broc', et revu complètement, vidange d'huile et raccords pour être opérationnelle en basse pression de 6 Kg Cm².







Pas mal équipé, car un détenteur est monter d'origine, pour pouvoir la pression réglable de 0 à 8 Kg Cm².

Et sera utile aussi pour avoir une 'Soufflette' pour dégager les copeaux de l'usinage.

A plus, pour la suite, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 10 May - 11:56 (2019)    Post subject: Fixation sur table CNC. Reply with quote

Salut a tous ceux qui passeront ici.


Donc pour concrétisé le montage pneumatique, XXX solutions,


>1: Une vanne mécanique, commander a la main, Oui .....
possible au début pour savoir si cela fonctionne.

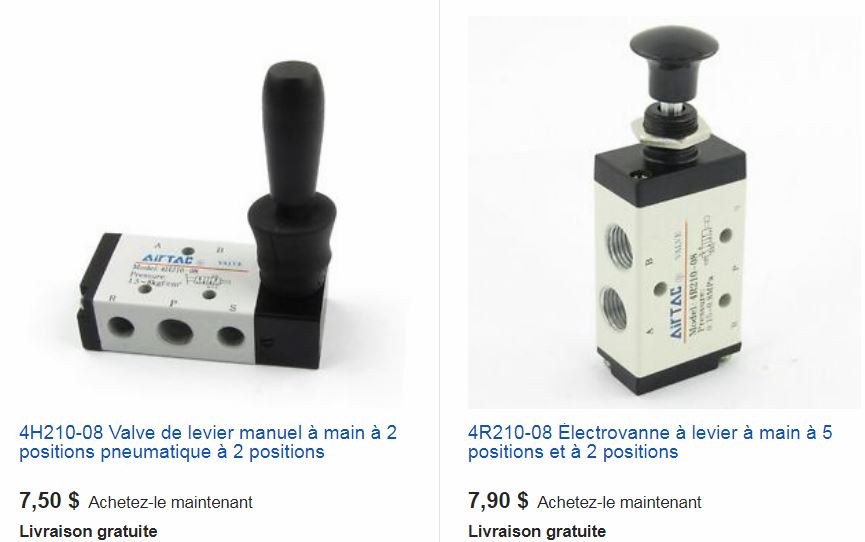

>2: Une vanne pneumatique a deux voie a commande manuelle.



>3: Cette même vanne a commande électrique (24V DC).



Mais il faut au tant de vanne que de vérin, si l'ont veux pouvoir les sélectionner,
Mais aussi beaucoup de tubes et raccords, ce qui va faire monter le prix de revient !!!!!!.

>4: Un bloc complet a plusieurs électro, et pourvoir les faire commander a partir du logiciel du CNC.

Et pas plus onéreux en final, et plus simple a monter, 1 tuyau d'arrivée d'air comprimé, réguler de préférence,
De deux tubes pour chaque vérins, si l'on veux utilisé les deux sens (Serrage/Desserrage).



Et du coup, tout est compact et en final pas plus d'€uros a sortir du
L'on attiendra, que cela arrive,

Car pour avoir un prix correcte, cela va venir de l'autre coté de la terre.



A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 14 May - 08:04 (2019)    Post subject: Fixation sur table CNC. Reply with quote

Salut a tous, une réponse a une question d'un membre.

Oui, c'est bien cette solution, (Accumulateur) Si grosse consommation d'air, Mais ici .......

Ce sont des volume de 5 voir 10 Cm³ par vérins,
L'on pourrais placer de petit réservoir de détente, d'un litre, Oui cela existe.

C'est bien pour cela que j'utilise des (4 actuellement) divers compresseurs, a divers endroit,
Et pas sur la conduite du (By-étager) trop de bruit pour pas grand chose d'air, HIiiii.



Qui la aussi a sont acumulateur, mais de 100 Litres en plus de celle de 100 L du compresseur.



J'en ai un, (RécupBroc) et rechercherais pour en faire des photos, trouvé de suite, HIiiiii.





Volume, je dirais 1.5 Litre , 100 x 190 Mm = (50*50) x 3.14 X 190 =



A plus, pour d'autres 'truc', PapyKy, va ouvrir une nouvelle page dans...... 'bricolage'.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Contenu Sponsorisé






PostPosted: Today at 20:30 (2019)    Post subject: Fixation sur table CNC.

Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> CNC-PapyKyKa : HomeMade. All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
