PostPosted: Sat 28 Dec - 08:29 (2013)    Post subject: Valise c'est quoi ? - Odb1 Odb2 Eodb Reply with quote

PublicitéSupprimer les publicités ?
Pour obdi j ai acheté un petit appareil innova 3140 pour accéder a obdi , avec connecteur Chrysler.





 j aimerai localiser cette prise, car elle existe. mais ou?
plus pratique et permet de voir l’évolution des capteurs en temps réel.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Une petite goutte dans l'océan


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 28 Dec - 10:10 (2013)    Post subject: Valise c'est quoi ? - Odb1 Odb2 Eodb Reply with quote

codes OBD1 de recherche (Pre-1995 voitures et camions)



Signaler cette image





Comment obtenir le code / s pour Chrysler 1983-1995 véhicules:


Dans un délai de 5 secondes, le cycle de la clé de contact
ON-OFF-ON-OFF-ON.





Comptez le nombre de fois que le MIL (lampe de vérification du moteur)
clignote sur l'écran de l'appareil et à l'extérieur. Le nombre
des bouffées représente le code de la panne. Il ya un court
pause entre les éclats représentant les 1er et 2
chiffres du code. Pauses plus longues sont utilisées pour séparer
individu code de la panne à 2 chiffres.


Un exemple d'un DTC flashée est la suivante:


Lampe clignote 4 fois, fait une pause, puis clignote 6 fois.


Cela indique un certain nombre DTC 46.
Lampe clignote 5 fois, fait une pause, puis clignote 5 fois plus.


Cela indique un certain nombre DTC 55.
DTC 55 sera toujours le dernier code à afficher.


Voilà comment la clé de contact ressemble. Assurez-vous de cycle de
il entre on et off positions seulement.




codes de compensation peuvent être réalisées en tournant le contact
et retirer le câble négatif de la batterie pendant au moins 1 minute.
Retrait du câble négatif de la batterie peut causer d'autres systèmes
dans le véhicule à perdre leur mémoire. Avant de retirer la
câble, assurez-vous d'avoir les codes de réinitialisation appropriées pour les radios
et les alarmes.






Produits Chrysler codes communs OBD1 (véhicules fabriqués avant 1995)


NOTE ....


Le code d'erreur indique un problème dans ce "circuit" cela ne signifie pas nécessairement que le composant lui-même est en faute.


Diagnostics doivent être effectuées pour déterminer la question la création du code d'erreur.




Partie 1: véhicules Chrysler domestiques

88 display used for start or test(will only be seen using a DRB2 scanner)
11 crankshaft signal or ignition signal, no reference signal during cranking
12 memory to controller has been cleared within 50-100 engine starts
13 map sensor vacuum, no change from start to run or output voltage does not equal throttle position
14 map voltage too high or too low
15 vehicle speed sensor, no signal detected
16 loss of battery voltage sense
17 low engine temperature, possible thermostat fault
21 oxygen sensor signal, neither rich or lean detected or O2 shorted to voltage
21 knock sensor circuit(starting in 89)
22 coolant temp sensor voltage low/high
23 air charge temp sensor voltage high/low detected
24 throttle position sensor voltage high/low
25 automatic idle speed motor driver circuit, short or open detected
26 injectors 1,2,3 peak current not reached, problem in injector control circuits cylinder 1 and/or 2.
27 injector control circuit does not respond to control signal, problem in injector control circuits 3 and/or 4
31 purge solenoid circuit, open or short detected
32 egr solenoid circuit, open or short detected
33 a/c clutch relay circuit, open or short detected
34 speed control servo solenoid, open or short detected
35 radiator fan control relay circuit, open or short detected
36 wastegate solenoid, open or short detected
37 Baro read solenoid
37 PTU solenoid circuit(starting in 89)
41 charging system circuit not responding to control signal, alternator field circuit not switching properly
42 fuel pump or auto shutdown (ASD) relay voltage sensed at controller
42 Z1 voltage sense
43 ignition control circuit not responding
44 battery temperature voltage circuit problem
45 turbo boost limit exceeded-map sensor detects overboost
46 battery voltage too high..overcharging
47 battery voltage too low...battery voltage low or charging output low
51 air/fuel at limit
51 lean exhaust indication, O2 voltage latched below .450 volts
52 rich exhaust indication, O2 voltage latched above .450 volts
53 internal controller failure (normal code on a re-calibrated controller)
54 fuel sync signal not detected during cranking
55 end of message
61 baro read solenoid, open or short detected
62 emr mileage not stored
63 eeprom write denied
64 flex fuel sensor signal out of range
64 VNT solenoid #1 circuit
65 manifold tuning valve, open or short detected
65 VNT solenoid #2 circuit
66 no ccd messages
67 VNT "A" side failure
76 ballast bypass relay, open or short detected
77 speed control relay, open or short detected

Part 2: Chrysler Import vehicles

CODES/Meaning

1 oxygen sensor
2 crank engine sensor
3 air flow sensor
4 barometric pressure sensor
throttle position sensor
6 motor position sensor
7 engine coolant temperature sensor
8 no.1 cylinder tdc sensor
12 air flow sensor
13 air temperature sensor
14 throttle position sensor
15 sc motor position sensor
21 engine coolant temperature sensor
22 crank angle sensor
23 no.1 cylinder tdc sensor
24 vehicle speed sensor
25 barometric pressure sensor
31 knock sensor
32 manifold pressure sensor
36 ignition timing adjustment signal
39 oxygen sensor
41 injector
42 fuel pump
43 egr
44 ignition coil
52 ignition coil
53 ignition coil
55 iac valve position sensor
59 heated oxygen sensor
61 transaxle control unit cable
62 warm up control valve position sensor
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 28 Dec - 10:12 (2013)    Post subject: Valise c'est quoi ? - Odb1 Odb2 Eodb Reply with quote






http://www.minivanchrysler.com/t31596-diagnostique-auto-a-pas-cher-do-it-yo…

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Bricomax95


Offline

Joined: 24 Nov 2013
Posts: 81
Localisation: cergy pontoise france
Locomotion: Fiat brava E85 , Chrysler S2 diesel huie vegetale
Loisirs: abeilles, automobiles bricolage
Date de naissance: 08/12/1969
Masculin

PostPosted: Sat 28 Dec - 10:21 (2013)    Post subject: Valise c'est quoi ? - Odb1 Odb2 Eodb Reply with quote

les dessins que tu donne correspondent aux S2 diesel?


je vois vraiment pas ou ca se situe. je vais regarder encore .  si tu as une photo sur le tiens...
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Une petite goutte dans l'océan


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 28 Dec - 10:26 (2013)    Post subject: Valise c'est quoi ? - Odb1 Odb2 Eodb Reply with quote

Salut BricoMax.


Je ne sais pas, car jamais rechercher sur mon véhicule ou est placée cette prise.

J'ai trouvé ce livre et commander sur Ebay.








Mais je vais la rechercher et posterais si je trouve, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 28 Dec - 10:51 (2013)    Post subject: Valise c'est quoi ? - Odb1 Odb2 Eodb Reply with quote

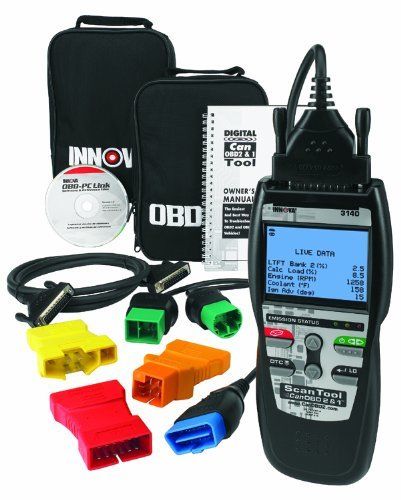

Innova Equus Scan Tool Can OBD 2 & 1 Kit 3140






Description:

Scan Tool CanOBD2&1® Kit
Designed to retrieve OEM Enhanced and Transmission diagnostic codes in all OBD2 (1996 and newer) and some of the most popular OBD1 (1981 to 1995) vehicles
Features unique patented all-in-one backlit screen and LED display for quick State Emissions readiness check and drive cycle verification
Unit can be flash updated with a standard Windows® PC (OBD-PC Link™ software required / included with tool)
Memory / Battery backup for off-car review and analysis
Comes with access to innova.com RepairSolutions which gives trouble code definitions, a full diagnostic report, probable causes, most likely fix to DTC’s, repair costs and more.
OBD2 Coverage:
Retrieves OEM Enhanced and Transmission DTCs
Communicates with all OBD2 protocols: C.A.N. (Controller Area Network), ISO 9141, J1850PWM, J1850VPW, KWP 2000 ISO 14230-4
Provides SAE enhanced OBD2 Live Data - views, records, and plays back* live PCM data streams
Displays Freeze Frame Data
Includes Spanish and French Interface & Definitions (selected by a menu command)
Retrieves OBD2 DTCs: Generic Codes (P0, P2, P3, and U0) / Manufacturer Specific Codes (P1, P3, and U1)
OBD1 Coverage:

General Motors – 1982 to 1993 and some 1994 to 1995 models
Ford, Lincoln, Mercury – 1983 to 1995 models with EEC-IV Systems
Performs: KOEO, KOER, Timing Check, Cylinder Balance Test, Output State Test, Wiggle Test
Toyota / Lexus – 1991 to 1995
Chrysler / Dodge / Plymouth – 1984 to 1995
Jeep – 1993 to 1995
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Bricomax95


Offline

Joined: 24 Nov 2013
Posts: 81
Localisation: cergy pontoise france
Locomotion: Fiat brava E85 , Chrysler S2 diesel huie vegetale
Loisirs: abeilles, automobiles bricolage
Date de naissance: 08/12/1969
Masculin

PostPosted: Sat 28 Dec - 12:23 (2013)    Post subject: Valise c'est quoi ? - Odb1 Odb2 Eodb Reply with quote

L'avantage du 3140 ce sont ses connecteurs pre OBDII


donc OBDI pour GM Ford et Chrysler. il contient aussi des connecteurs pour Toyota et un autre japonais.


ce qui est dommage c est que ce modèle de innova ne fais pas les ABS comme le 3160 qui lui ne fait pas les OBDI.


mais bientôt il y aurai une mise a jour à charger pour lire les ABS Chrysler.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Une petite goutte dans l'océan


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 28 Dec - 13:55 (2013)    Post subject: Valise c'est quoi ? - Odb1 Odb2 Eodb Reply with quote

Salut BricoMax.


Ou a tu trouvé / acheté ce 3140 sur Ebay USA ?? et a quel prix tout compris.


Car les frais de port plus douane cela fait chère, Non ?


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Bricomax95


Offline

Joined: 24 Nov 2013
Posts: 81
Localisation: cergy pontoise france
Locomotion: Fiat brava E85 , Chrysler S2 diesel huie vegetale
Loisirs: abeilles, automobiles bricolage
Date de naissance: 08/12/1969
Masculin

PostPosted: Sat 28 Dec - 21:50 (2013)    Post subject: Valise c'est quoi ? - Odb1 Odb2 Eodb Reply with quote

Oui cher, maintenant il reste un bon compromis et offre pas mal de choses pour son prix par rapport à la concurrence en un seul appareil...

J'aime la fonction enregistrement; la possibilité de sortir les graphes des capteurs sur l epc ensuite, la connection avec le logiciel en ligne pour faire un papier du graphe pour un client qui paiera sans pb 30€ pour chaque diag , documenté papier que je pourrai lui faire sur des voitures ou peu de personnes savent en faire..le challenge maintenant trouver et proposer a 10 clients de leur faire des diags.et leur imprimer le rapport.

Peu de matériels OBDI et OBDII, peu de matos offrant les connecteurs spéciaux des marques en question.

Si je réussis a avoir l upgrade logiciel pour avoir l ABS, que peux t'on avoir pour 300€ qui couvre les mêmes véhicules?

Il faut réfléchir combien aurai coûté la mise au garage, le diag, l effacement de défaut...

j ai payé 45 euro de douanes



--------------------------------------------------------------------------


Excuse moi, mais j'ai remis en forme ton texte,
Et oui je n'ai pas fait que de la mécanique,
Mais aussi travailler plus de huit année dans une imprimerie,

A++, PapyKy
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Une petite goutte dans l'océan


Back to top
Contenu Sponsorisé






PostPosted: Today at 21:30 (2019)    Post subject: Valise c'est quoi ? - Odb1 Odb2 Eodb

Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> Automobile. -> Catalogue & Documentaires. All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
