Salut, charger sur une camionnette d'une charge que quelques 100 Kg.


Surtout quand pas d’élévateur pour charger, alors que faire ??

N'es pas facile surtout quand on est seul, donc.. on va ce rendre la tache plus facile et on fait cela a partie de rien, tout est de la récupération.

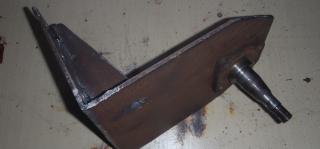

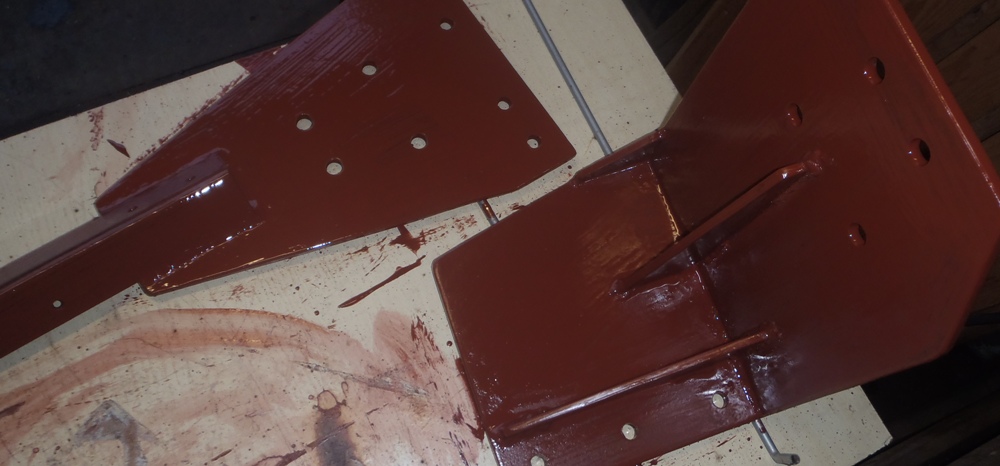

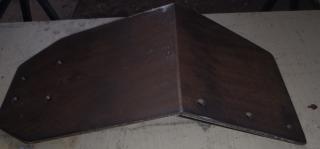

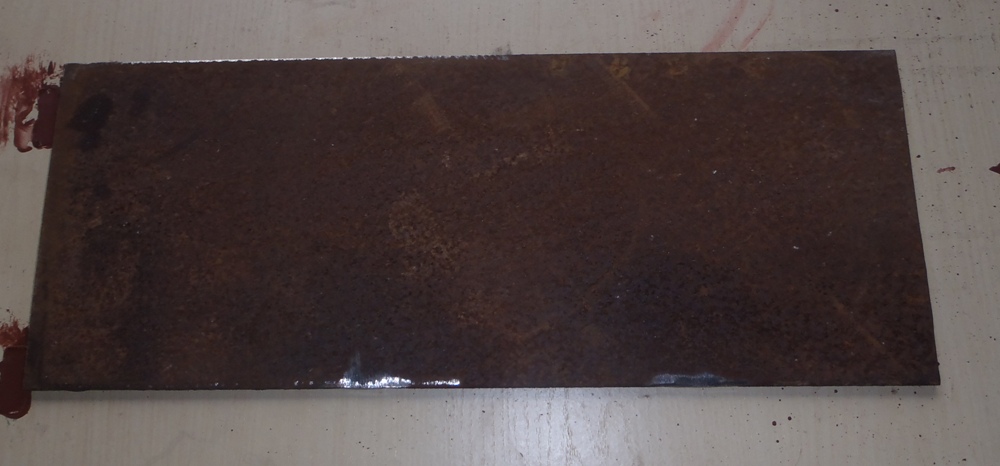

Une tôle de 6 Mm a coupé et formé, pour la fabrication de deux support.




Deux moyeux de voiture vont être utilisé pour faire le pilier tournant de la potence.

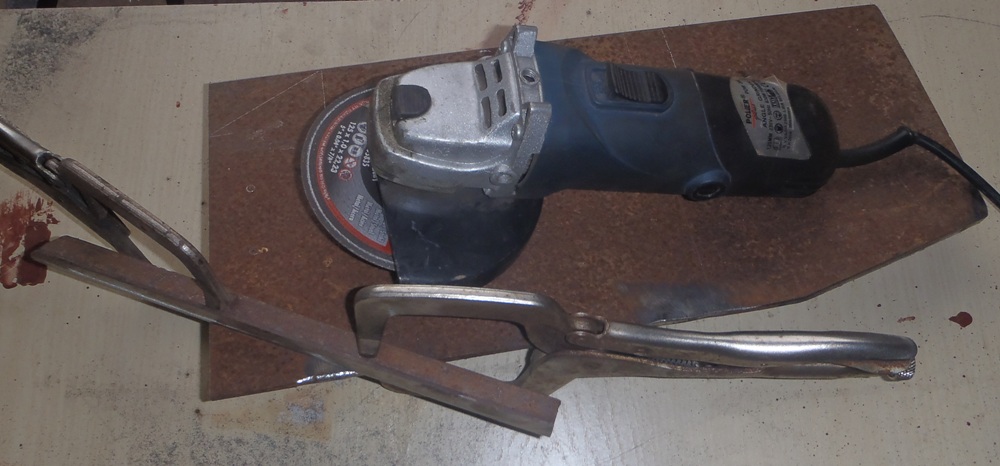

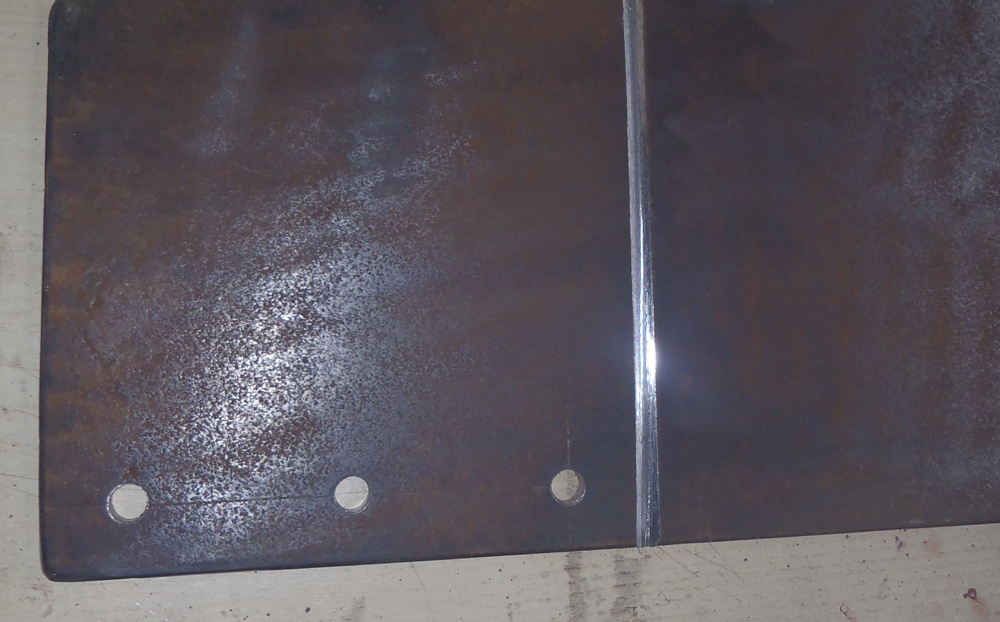

Quelques découpe avec une disqueuse, et un guide.

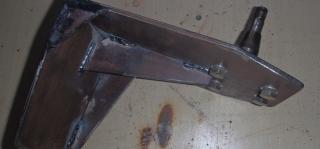

Des trous pour sa fixation et les goussets fait des découpes comme renfort.

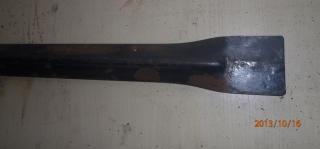

Une découpe faite a mis épaisseur pour faire le plis, et les goussets sont souder.



Un peut d'anti-rouille à base de minium de fer.

Tout cela a été fait sur un simple croquis, lors de la prise des dimensions sur le véhicule Nissan Trade 100.

Ce portique sera placer sur le renfort de caisse d'un Nissan Trade 100.




A++, pour le suite, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 29 Sep - 21:47 (2014); edited 14 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 17 Oct - 12:38 (2013)    Post subject: Portique palan sur véhicule. Reply with quote

La suite.

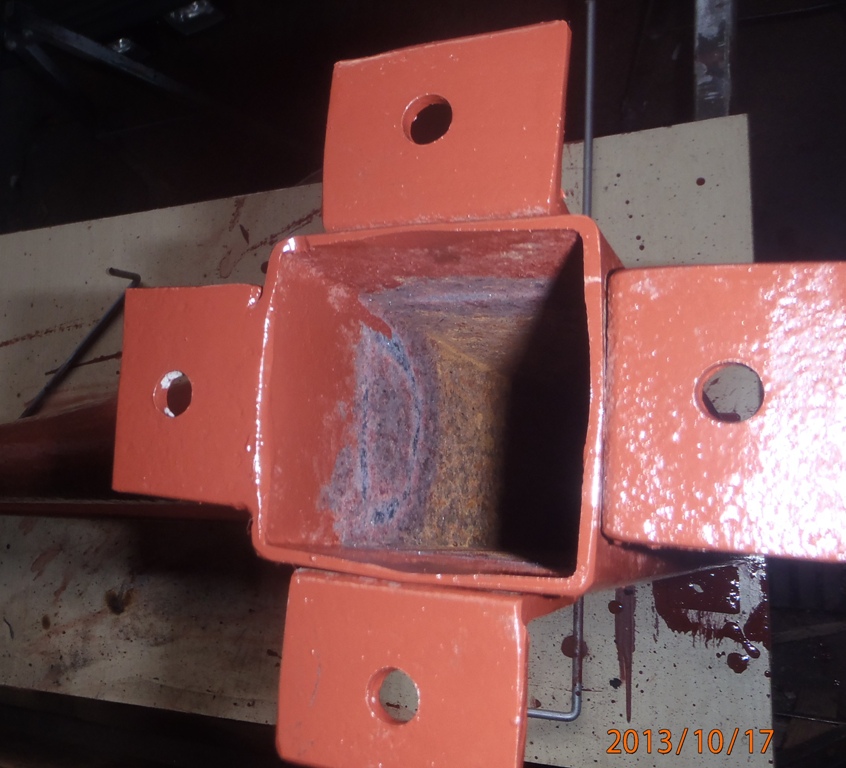

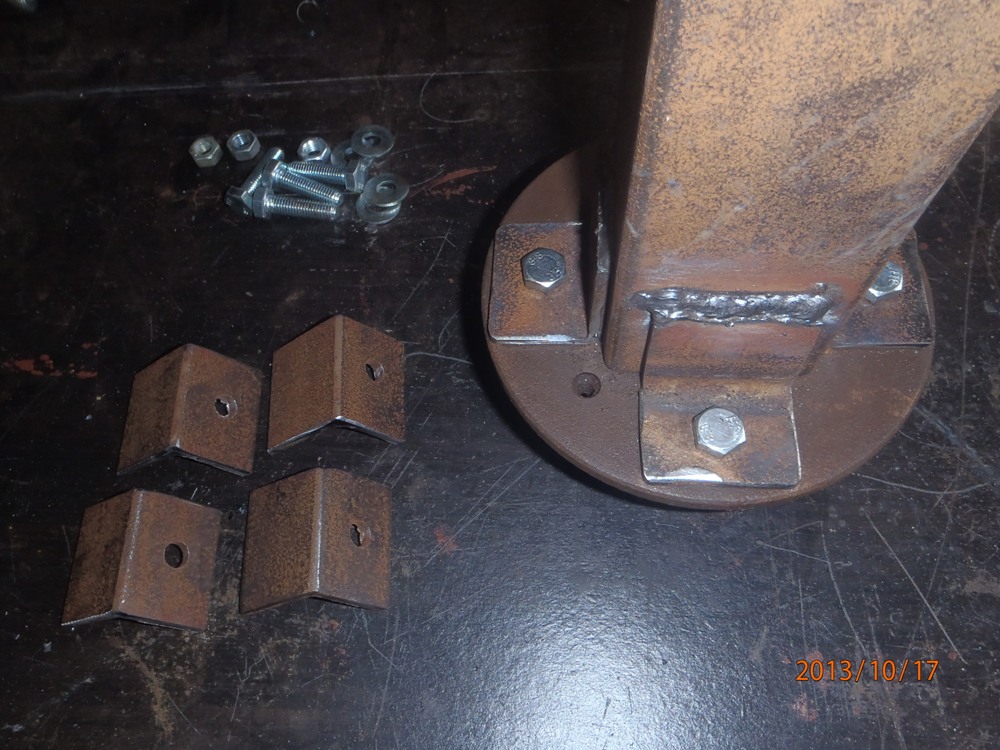

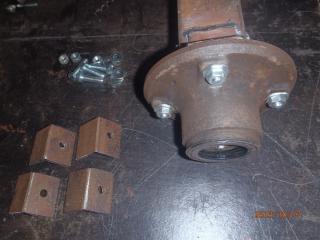

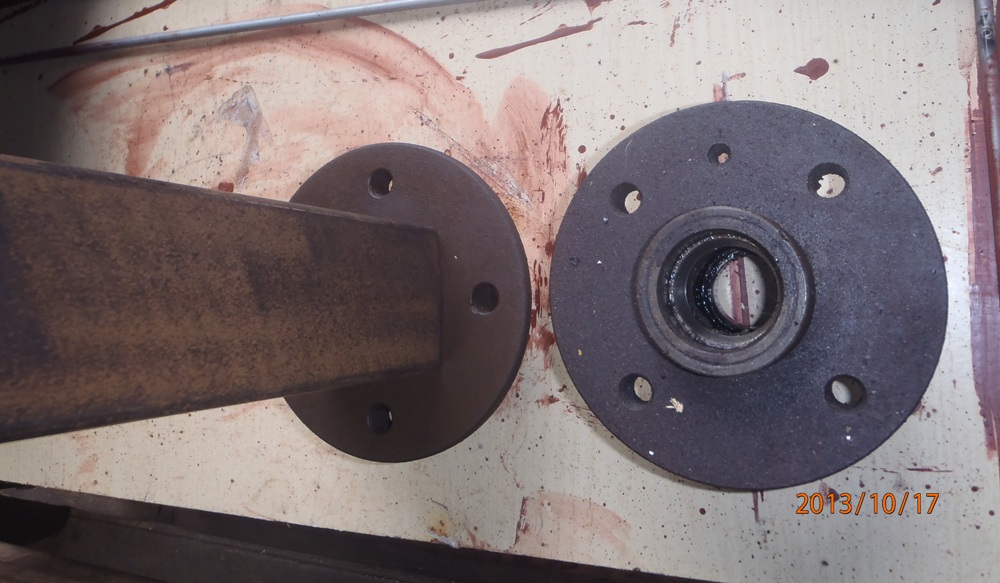

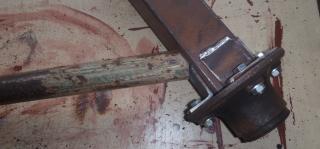

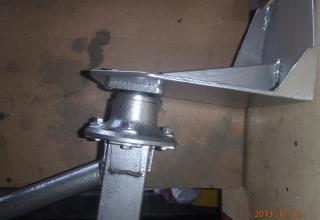

La colonne pivotante sur les roulements des moyeux.





- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 17 Oct - 20:27 (2013)    Post subject: Portique palan sur véhicule. Reply with quote

2 eme Partie.


Ce montage sera placer sur le renfort de caisse, a l’arrière du petit camion Nissan.

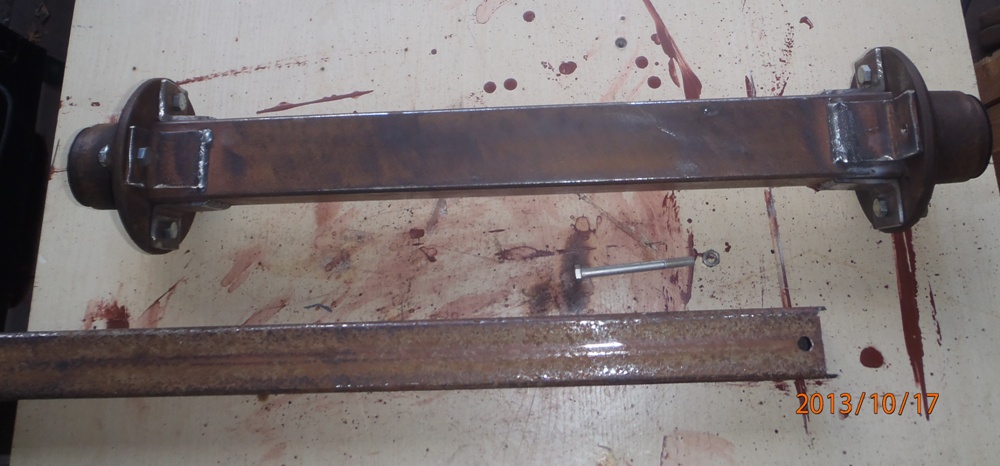

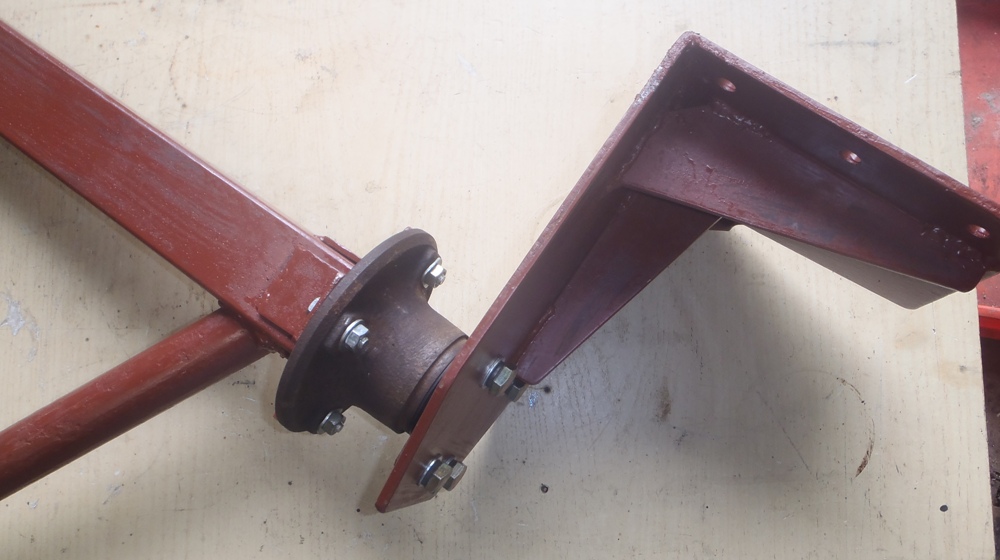

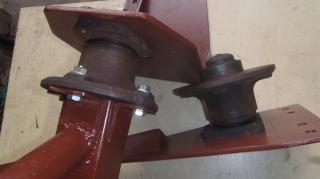

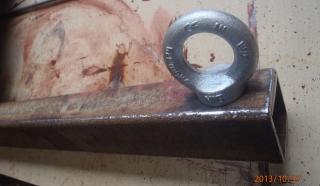

La partie mobile sur deux moyeux de voiture.

Pas mal de morceaux a coupé et foré, pour la fixation.



















Un peut de peinture ce sera plus propre, pour assemblage final.











A plus pour la suite du montage, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 18 Oct - 17:50 (2013)    Post subject: Portique palan sur véhicule. Reply with quote

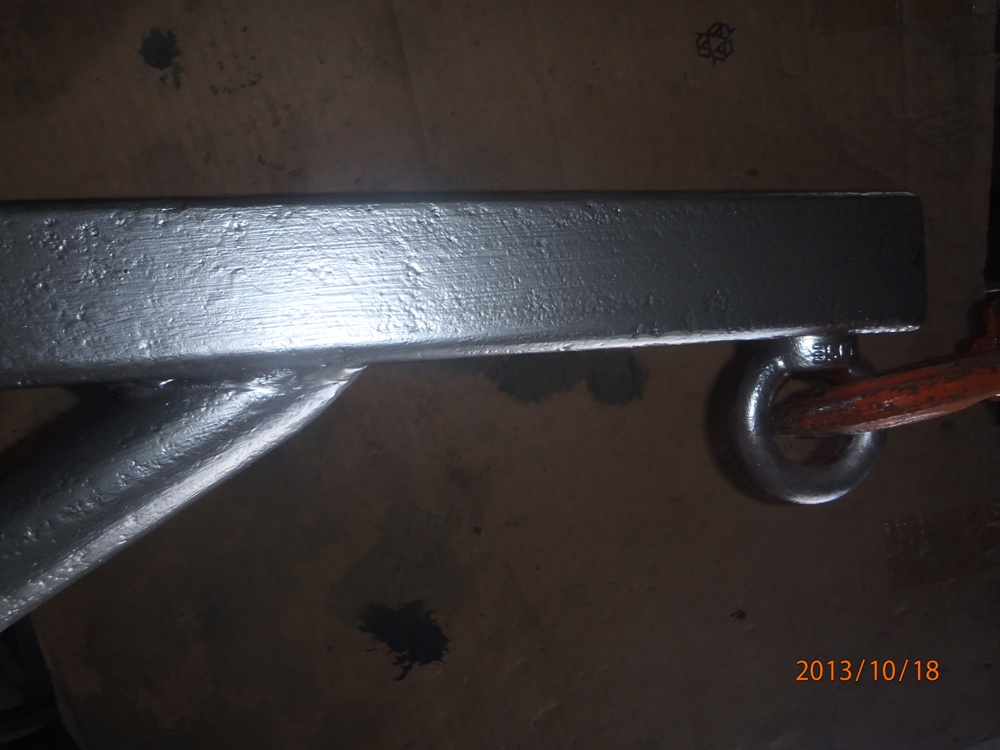

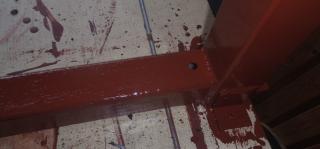

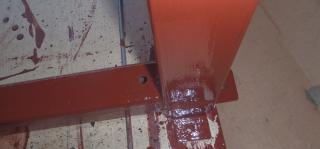

La suite, l'assemblage final et peinture.





















Et bien le voila pendu ce portique, mais pour secher un peut avant d'etre placer sur le véhicule.


A++, pour le montage, surement lundi, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 19 Oct - 08:42 (2013)    Post subject: Portique palan sur véhicule. Reply with quote

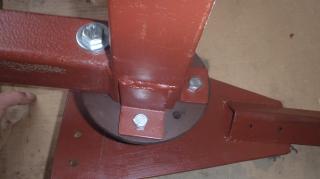

Et bien cela a bien sécher.

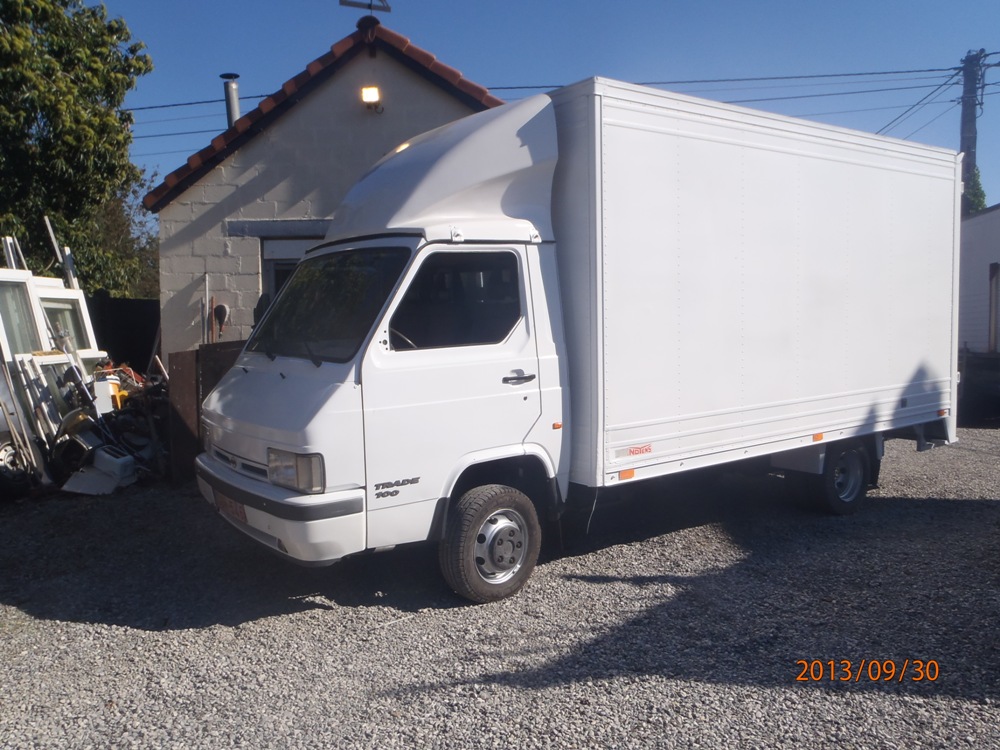

Qui sera placer sur un petit camion Nissan Trade 100.
