Projet cnc type "UneKa-CNC"


Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres.
Previous topic :: Next topic
Author Message
Rothstein


Offline

Joined: 01 Oct 2013
Posts: 15
Localisation: Tarn , France
Locomotion: 307
Loisirs: modelisme
Date de naissance: 28/06/1979
Masculin

PostPosted: Tue 1 Oct - 22:53 (2013)    Post subject: Projet cnc type "UneKa-CNC" Reply with quote

PublicitéSupprimer les publicités ?
Mon projet serai de fabriquer une dans les dimension de votre Uneka-cnc;
c'est pour  ça que je souhaitais pouvoir avoir vos plans Autocad pour pouvoir me guider pour le choix des section etc..! Embarassed
J'ai déjà ma carte CNC Iprocam 4x4 ampères et le logiciel Ninos 4 full






Elle pourrait usiner  dans du bois, alu,matériaux composite ( carbone , fibre de verre)
Je viens de commander la KRESS 1050 FME-1 1050 W  5.000 - 25.000 1/min sur Ebay. Okay
Par la suite je voudrais bien rajouter un quatrième axe pour du tournage et du fraisage 3D!
Voilà pour mon projet, celà me prendra du temps mais j'espère que avec vos plan et votre aide j'y arriverais!!

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Je suis le maître de mon destin, je suis le capitaine de mon âme.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 1 Oct - 23:10 (2013)    Post subject: Projet cnc type "UneKa-CNC" Reply with quote

Merci Rothstein avoir ouvert ce poste.

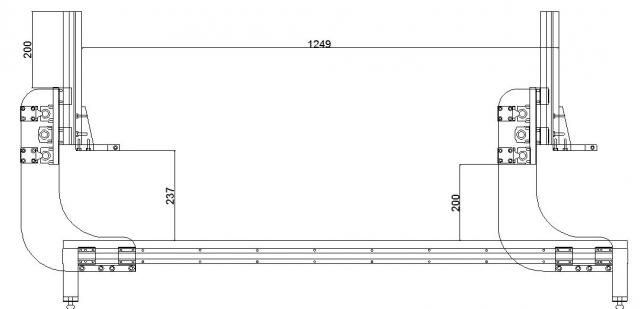

A tu bien visité cette page sur "UneKa-CNC" ??, il y a plusieurs page,
Ou il y a déjà beaucoup d'information sur c'est dimension, et bien des photos explicite,
Qui on été faite lors de sa construction,
Ces dimensions sont en fin de compte fait en fonction des longueurs des rails et vis a billes achetée.


Donc la première chose a avoir c'est bien le "Matho's",
Après vient de configuré les dimensions du châssis en fonction de cela.


A tu déjà ce "Matho's" ??.

Ne sois pas inquiet pour les plans, on peut toujours en faire a dimension du Matho's.


A plus, a ton service, PapyKy.


PS : comme tu là peut-être remarquer, je relit souvent les post's et utilise
 et rajoute des info's.






- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Rothstein


Offline

Joined: 01 Oct 2013
Posts: 15
Localisation: Tarn , France
Locomotion: 307
Loisirs: modelisme
Date de naissance: 28/06/1979
Masculin

PostPosted: Tue 1 Oct - 23:21 (2013)    Post subject: Projet cnc type "UneKa-CNC" Reply with quote

Non  je n'ai pas le matos  de la cnc pour l'instant mais les plans autocad me servirais à faire les débit et faire les premier gabarit en bois dans un premier temps puis en alu..
Mais si vous ne souhaitez pas me les envoyer, tant pis, je me débrouillerais autrement! Rolling Eyes
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Je suis le maître de mon destin, je suis le capitaine de mon âme.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 1 Oct - 23:27 (2013)    Post subject: Projet cnc type "UneKa-CNC" Reply with quote

Bonsoir,


Si, Pour les plans je peut te les donnés mais ne serais pas de grande utilité, car je les ais beaucoup de fois modifier,
Suivant le montage de la CNC, donne moi un mail et je te ferais parvenir ceux que j'ai fait


A++,PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Rothstein


Offline

Joined: 01 Oct 2013
Posts: 15
Localisation: Tarn , France
Locomotion: 307
Loisirs: modelisme
Date de naissance: 28/06/1979
Masculin

PostPosted: Tue 1 Oct - 23:39 (2013)    Post subject: Projet cnc type "UneKa-CNC" Reply with quote

Merci Razz !!!
Je viens de t'envoyer mon email en MP
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Je suis le maître de mon destin, je suis le capitaine de mon âme.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 1 Oct - 23:45 (2013)    Post subject: Projet cnc type "UneKa-CNC" Reply with quote

Bonsoir.


Envoyer les plans a l'adresses Email.
Attention : beaucoup de "Layer" sur ces plans.

De rien,bonne utilisation, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Rothstein


Offline

Joined: 01 Oct 2013
Posts: 15
Localisation: Tarn , France
Locomotion: 307
Loisirs: modelisme
Date de naissance: 28/06/1979
Masculin

PostPosted: Wed 2 Oct - 12:41 (2013)    Post subject: Projet cnc type "UneKa-CNC" Reply with quote

Merci!!! Je regarderais ça ce soir Okay
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Je suis le maître de mon destin, je suis le capitaine de mon âme.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 2 Oct - 12:52 (2013)    Post subject: Projet cnc type "UneKa-CNC" Reply with quote

Bonjour a toi.


De rien, Si tu regarde bien il y a beaucoup de "layer" pour voir le placement des différents élément,
Mais je n'est jamais imprimé, sinon sauvegarder en "DXF" pour les réalisé sur la CNC de Marc.

Et tu peut voir pas mal d'usinage sur la chaine de "CNC-PapyKyKa"



A++, sur le forum, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Rothstein


Offline

Joined: 01 Oct 2013
Posts: 15
Localisation: Tarn , France
Locomotion: 307
Loisirs: modelisme
Date de naissance: 28/06/1979
Masculin

PostPosted: Thu 3 Oct - 19:27 (2013)    Post subject: Projet cnc type "UneKa-CNC" Reply with quote

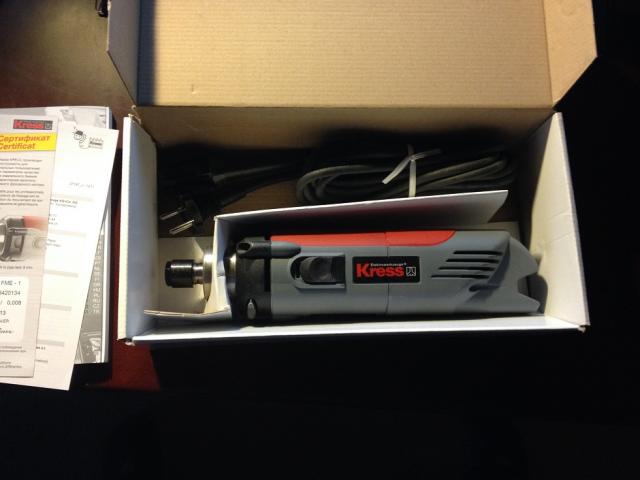

ça y est j'ai reçu la broche Kress! Razz
C'est la 1050 FME-1

j'ai choisi celle-ci car elle à une grande plage de vitesse: 5000 à 25000 tr:min
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Je suis le maître de mon destin, je suis le capitaine de mon âme.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 3 Oct - 19:44 (2013)    Post subject: Projet cnc type "UneKa-CNC" Reply with quote

Bonsoir a toi.


Bonne idée mais le l'ai eu avant toi.

J'ai fait un fil sur le sujet des broches possible, ici.


Mais pas ce modèle, car la vitesse lente n'est pas utilisée.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Rothstein


Offline

Joined: 01 Oct 2013
Posts: 15
Localisation: Tarn , France
Locomotion: 307
Loisirs: modelisme
Date de naissance: 28/06/1979
Masculin

PostPosted: Fri 4 Oct - 17:54 (2013)    Post subject: Projet cnc type "UneKa-CNC" Reply with quote

bonjour, je suis en train de regarder les différents marchant de vis à bille et raisl de guidage sur ebay et je me posais la question Question
Est ce que lors de vos achat vous avez rencontré des problèmes par rapport au frais de douane ou alors de repayer les
frais de livraison à fedex ou autre livreur?
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Je suis le maître de mon destin, je suis le capitaine de mon âme.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 4 Oct - 20:12 (2013)    Post subject: Projet cnc type "UneKa-CNC" Reply with quote

Bonsoir Rothstein.


Oui des frais supplémentaire sont possible, et en fonction si les pièces ont un prix plus que une certaine valeur.
La douane ma déjà réclamer, une fois la valeur de la TVA plus frais.
Et  Fedex, deux fois des frais de port, sur factures reçue plus d'un mois après la fourniture.


Mais de toute façon cela revient moins chère que commander en Europe.


Si non d'autre transporteur ne mon rien demander comme frais.


A++, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Rothstein


Offline

Joined: 01 Oct 2013
Posts: 15
Localisation: Tarn , France
Locomotion: 307
Loisirs: modelisme
Date de naissance: 28/06/1979
Masculin

PostPosted: Fri 18 Oct - 17:51 (2013)    Post subject: Projet cnc type "UneKa-CNC" Reply with quote

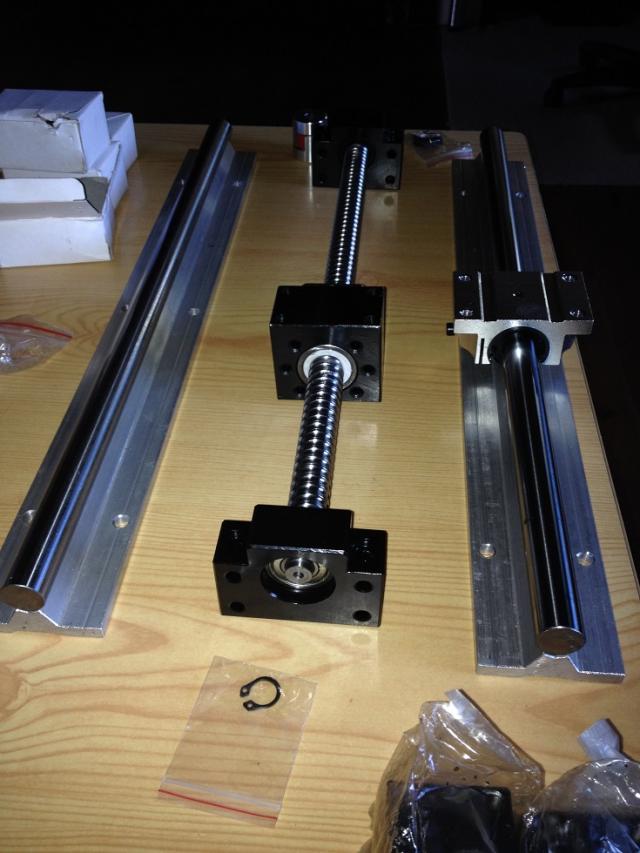

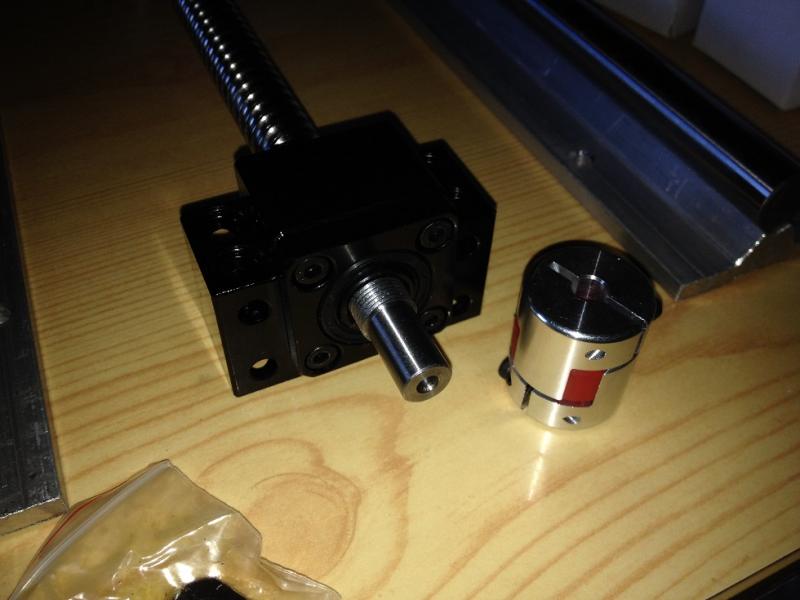

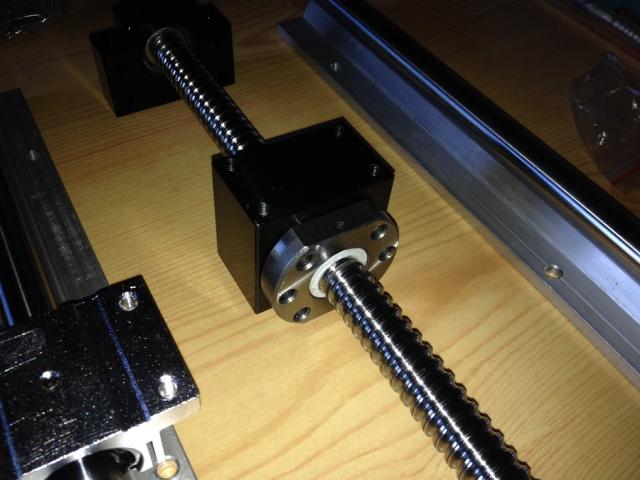

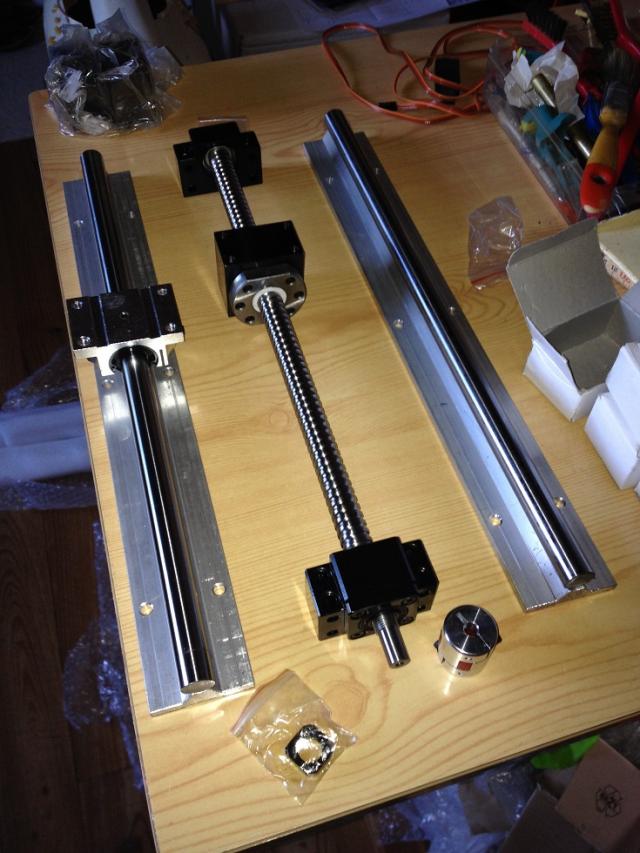

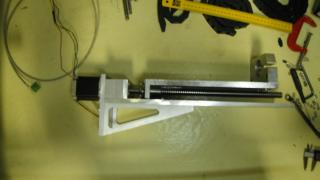

ça y'est , j'ai reçu une vis à bille et 2 axe de guidage!!! Okay  pour l'axe Z























Je ne sais pas si pour l'axe des X je ne prendrais pas plutôt des rail de guidage comme celui-ci :





ça l'air plus solide pour le poids sur l'axe des X ; quand pensez vous ?
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Je suis le maître de mon destin, je suis le capitaine de mon âme.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 18 Oct - 18:13 (2013)    Post subject: Projet cnc type "UneKa-CNC" Reply with quote

Salut Rothstein.




Cela est bien pour l'axe "Z".
Pour les autres axes c'est suffisant aussi a moins que tu voudrais usiné beaucoup de métaux.
Car les glissières sont nettement plus chère.


Sauf que pour la vis a bille, qu'un seul palier, celui coté moteur, et l'autre reste libre,

Car ce sera bien difficile pour le réglage qui restera dur.


Quel diamètre a tu pris ?? et quel longueur ??.




A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Rothstein


Offline

Joined: 01 Oct 2013
Posts: 15
Localisation: Tarn , France
Locomotion: 307
Loisirs: modelisme
Date de naissance: 28/06/1979
Masculin

PostPosted: Fri 18 Oct - 18:19 (2013)    Post subject: Projet cnc type "UneKa-CNC" Reply with quote

diamètre 16 pour axe acier et 16 pour vis à bille en 400 mm de long car je souhaite une bonne hauteur pour le portique pour usiné en 3d
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Je suis le maître de mon destin, je suis le capitaine de mon âme.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 18 Oct - 18:26 (2013)    Post subject: Projet cnc type "UneKa-CNC" Reply with quote

Salut.


400 Mm c'est long pour un "Z", alors monte les autre axes sur des glissières plutôt que des ronds.
Moi le "X" sont en 20 Mm et le "Y" en 16 Mm.


Met nous pas mal de photos de ta construction.


Bonne route, a toi, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Rothstein


Offline

Joined: 01 Oct 2013
Posts: 15
Localisation: Tarn , France
Locomotion: 307
Loisirs: modelisme
Date de naissance: 28/06/1979
Masculin

PostPosted: Fri 18 Oct - 18:32 (2013)    Post subject: Projet cnc type "UneKa-CNC" Reply with quote

Merci pour vos conseil! Okay
Il en existe des glissières de 15, 20 et 25 .
Je pensais prendre des 25 pour le "X" environ 1500 mm et du 20 pour le Y environ 1000.
Quand pensez vous
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Je suis le maître de mon destin, je suis le capitaine de mon âme.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 18 Oct - 18:37 (2013)    Post subject: Projet cnc type "UneKa-CNC" Reply with quote

Les conseillers sont pas les.........


C'est ce que mon fils a monter sur la dernière réalisée.



Tu peut voir sont fil ici, a plus, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 30 Aug - 21:05 (2014)    Post subject: Projet cnc type "UneKa-CNC" Reply with quote

Salut a tous.

Ce sujet est en
car n'a plus de signe de vie de par l'auteur.

Depuis un certain temps et temps certain.


Si celui-ci, poste la suite de ces travaux, ce pictogramme redeviendra


Merci de votre compréhension, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Contenu Sponsorisé






PostPosted: Today at 13:09 (2019)    Post subject: Projet cnc type "UneKa-CNC"

Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres. All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
