PostPosted: Thu 26 Sep - 20:01 (2013)    Post subject: Placement de phares Antibrouillard. Reply with quote

PublicitéSupprimer les publicités ?
Salut petit tutoriel sur ce montage d'AB.



Cela fait suite a d'autre réparation, bas de caisse & pare-choc arrière.

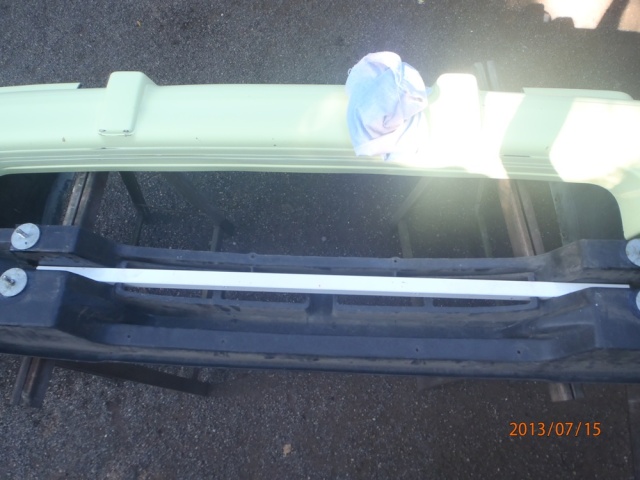

Voila le renfort placer dans le pare-choc, il y a quelque temps.

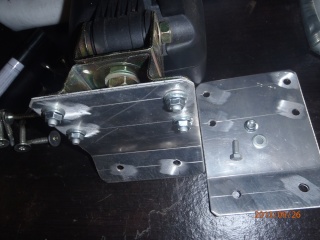

Faire un tôle pour la liaison entre ce tube la rotule de l'optique.



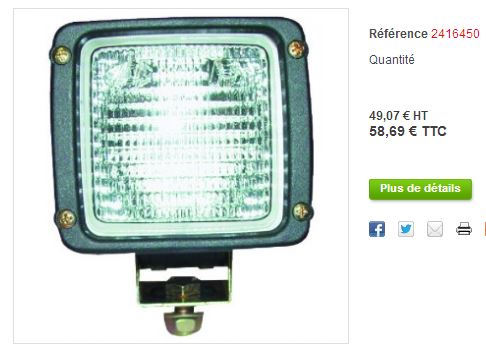

Des tôles en aluminium découpée et forée pour faire le placement des 4 optiques.



Simple a réalisé, coupé a la cisaille, foré et plier dans un angle de +/- 20°.

Quelque petits boulon et rondelles, et c'est bien rigide.



Pas facile pour placer les boulons sur le tube, petite astuce, pour les placés.

Mais c'est juste ce qui fallait pour les trous inférieur du pare-choc.


Reste a câblé et a placer ce pare-choc de mon donneur sur mon GV,


Merci d'avoir regarder ce montage, qui sera continué, dans les jours suivant, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Fri 13 Feb - 11:40 (2015); edited 28 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 26 Sep - 21:37 (2013)    Post subject: Placement de phares Antibrouillard. Reply with quote


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 27 Sep - 13:12 (2013)    Post subject: Montage de phares additionnelle. Reply with quote

Salut a tous.


Le câblage, deux circuits, extérieur & intérieur, masse individuelle (4+1), pourquoi le cinquième ??.
Avec du câble de 1.5 Mm², de couleur différente, brun pour masse, bleu et mauve pour les deux circuits.

Un bornier est intégré au boitier étanche, avec un cabochon en protection des souliers câbles

Dédoublage du câble alimentation et cinq fil de masse, soudure des cosses, pour plus de sécurité.

Reste a tout placer et régler l'emplacement dans les trous dessus du pare-choc.


A++, Pour la suite, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 27 Sep - 20:12 (2013)    Post subject: Placement de phares Antibrouillard. Reply with quote

Suite le placement.



Les tôles supports intérieur sur le tube placer dans le pare-choc en résine, donc sans masse pour les Klaxons.

Les optiques intérieur sont incliné plus bas, pour porter moins loin.

Et dans les deux trous centraux, des Klaxons sont placer, cinquième fil de masse sur le tube de fixation.

Reste a tout placer sur le Grand Voyager qui a seulement 534.000 Km.


A++, pour sont placement dans quelques jour, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 1 Oct - 18:40 (2013)    Post subject: Placement de phares Antibrouillard. Reply with quote

Salut a tous.


Oui mais comme la peinture ne me plait qu'a moiter.



Je décide de le re-peindre, A++, PapyKy.
http://i71.servimg.com/u/f71/17/81/04/30/cnc-pa85.jpg
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 2 Oct - 12:24 (2013)    Post subject: Placement de phares Antibrouillard. Reply with quote

Salut a tout les membres.


Qui suivent les aventure de PapyKy.

Apres démontage, il faut bien tout remonter.

Command me trouvé vous ? Pas mal ou bien très laid.

Bon, faut bientôt tout démonter l'avant de mon GV pour placer cette bête.


A++, pour d'autre aventure de PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 8 Oct - 20:08 (2013)    Post subject: Placement de phares Antibrouillard. Reply with quote

Salut a tous.


Et bien voila c'est fait,
Mais les optiques pas encore raccorder et les fixations latéral sur le bord d'aile reste a faire demain.

Phare ne sont a retiré, mais tout les restes oui.

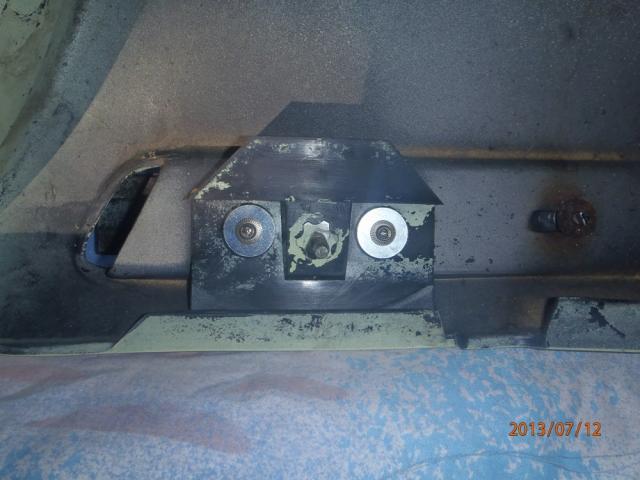

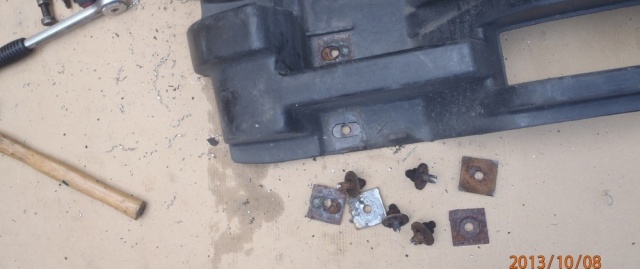

Mais voila la fixation du pare-choc en fibre de carbone sont grimpé et devoir les forés.

Simple a faire un avant trou dans la tete de la vis en 3/4 Mm et puis a 10 Mm.


Rien de dificile pour tout replacer, sauf les vis de fixation dans l'aile.

Car, j'ai eu un petit problème coté gauche, ou l'aile a été remplacée.

C'est vrais que tout n'était pas mis de ce coté, pour placer cette vis latéral.

Oui il a qu'un trou au lieu de deux, pourquoi, sais pas, mais du refaire ce trou.



L'autre page sur les réparation des pare-choc est visible ici.


Et bien comment me trouvé-vous, pas mal ou moche ??, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 10 Oct - 00:27 (2013)    Post subject: Placement de phares Antibrouillard. Reply with quote

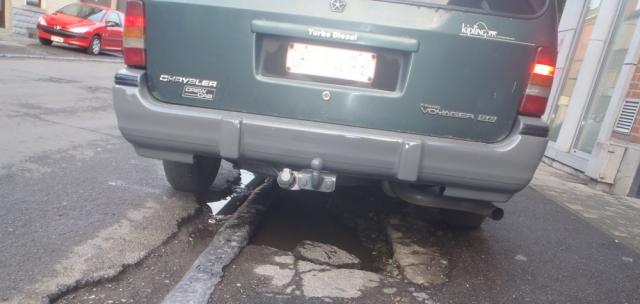

Mais quel fait-elle ??.

Elle ce prend pour une "poule", elle a trouvé un "Nid" de poule, juste a l'emplacement ou je ne suis arrêter.


A++, Pour d'autre "Nids de poules", PapyKy.

PS : Vous dite que les trottoirs sont pour les parents allez conduire les enfants a l'école sans danger !!!!.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 1 Nov - 12:15 (2013)    Post subject: Placement de phares Antibrouillard. Reply with quote

La suite.


Montage une protection avant.



































Testé sur route hier soir, j'ai enfin des phares correcte, il n'en reste deux a placer au dessus du pare-choc.



Ferais des photos le soir, A++, pour d'autre aventure, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 2 Nov - 18:29 (2013)    Post subject: Placement de phares Antibrouillard. Reply with quote

Salut a tous


Comme il me faut replacer mes LP sur mon Véhicule,
Et que je ne veux pas faire de trous dedans, il me faut faire des supports.

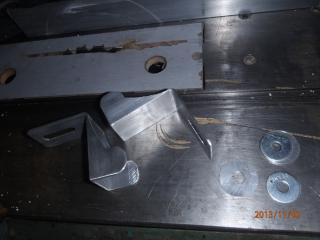

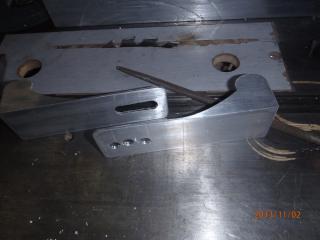

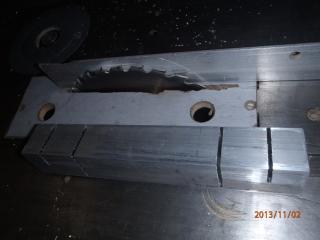

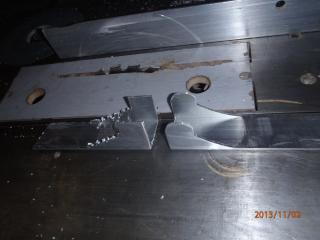

Un bout de tube carré en aluminium de 40 Mm, et quelque coupe a la circulaire.






Et quelques trous a la foreuse, un coup de lime pour finir.

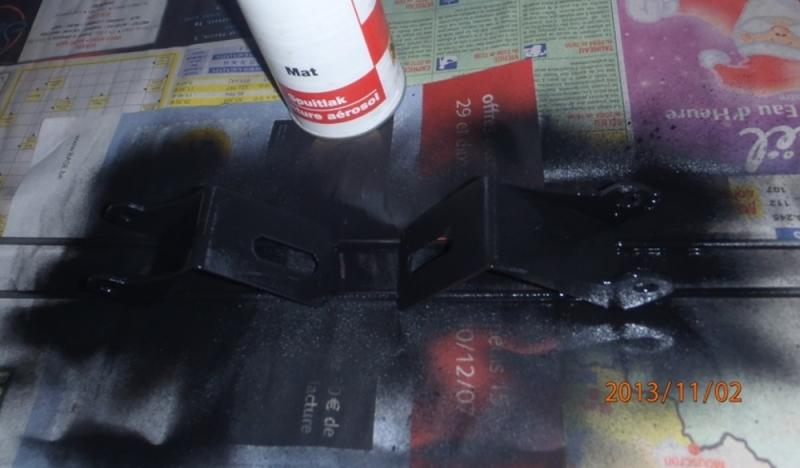

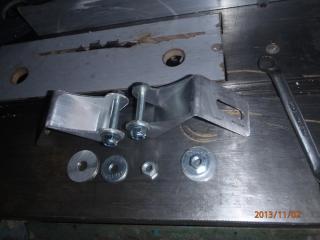

Un plis sur chaque support et un peu de peinture.

Temps de réalisation, Max deux heures.


On montera cela demain, A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 3 Nov - 17:00 (2013)    Post subject: Placement de phares Antibrouillard. Reply with quote

Une autre couche de peinture.



Placer un joint mousse pour venir sur le pare-choc.

Les fixations au renfort de pare-choc en résine intérieur.






Les relais et leurs fusibles des phares Long portée & Antibrouillard.







Et remontage de la calandre avec les 4 vis.

Maintenant un test de nuit, A++, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 11 Nov - 20:43 (2013)    Post subject: Placement de phares Antibrouillard. Reply with quote

Salut a tous.


Essai sur route entre Chimay a Walcours, La route des barrages de l'eau heure.

Petites visite de









Et bien, il n'y a pas photo vidéo, NON ??


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 12 Nov - 01:07 (2013)    Post subject: Placement de phares Antibrouillard. Reply with quote

Pour tout dire, en croisement les phares d'origine, plus les AB centrale sont allumes.


Et en phares route, ou comme vous dite en France 'plain phares', enfin je crois,
Les phares d'origine plus les 4 phares AB plus 2 LP, cela fait au totale 400 Watts.



C'est vrais que l'alternateur doit suivre, mais il a la possibilité de le faire avec 1200 W de puissance.



Et tout ce beau monde est alimenter en directe de la batterie,(14.5 Volts)
par relais (40 Ah) et protégé par fusible sur chaque série d'optique (15 Ah)
Et des câbles de section plus que confortable pour ne pas chauffé, et cosses soudées.



Montage ici fini, mais autre surprise est en préparation !!!!!!!!, sais pas quoi ??? , NON.


A++, pour d'autres aventure, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Contenu Sponsorisé






PostPosted: Today at 13:09 (2019)    Post subject: Placement de phares Antibrouillard.

Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> Automobile. -> Chrysler Grand Voyager S2 - 2.5 TD 1995 - 575.000 Km de PapyKy All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
