PostPosted: Mon 19 Mar - 20:47 (2012)    Post subject: Jeux Sylvain Reply with quote

PublicitéSupprimer les publicités ?
Salut a tous.
Qui pourrais me dire a quoi cela va-t-il servir ??????


Voici des photos en cours de fabrique du bricolage.

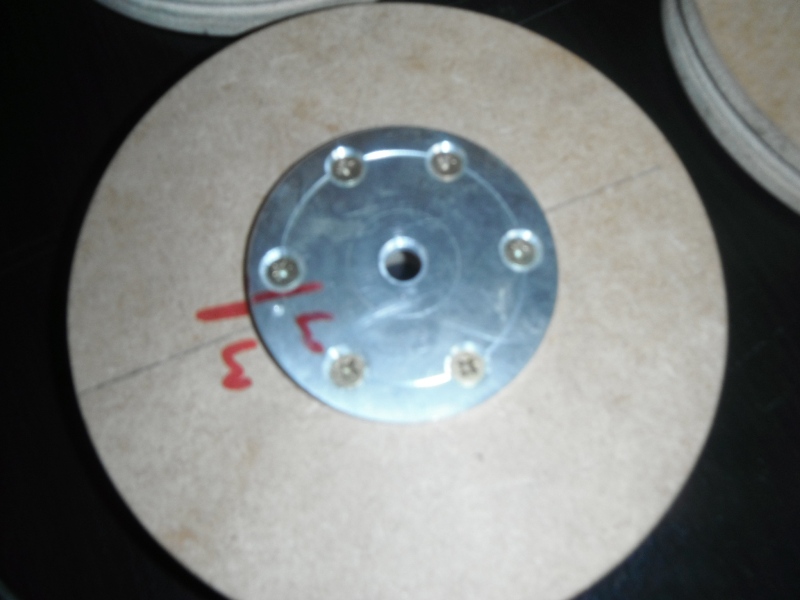

Création de pallier avec deux roulements de 22x8x6 et 19x8x5 avec une vis de 8mm,
mais pour cela j'ai chambre les bois de 18mm et assembler le tout.
Première chose a faire modifier les mèches pour avoir le bon diamètre des trous.




















Découpe de MDF 18mm pour faite des poulies.
















Plus de photos ??
A..
PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 18 Apr - 09:02 (2015); edited 12 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 20 Mar - 18:39 (2012)    Post subject: moteur de machine a coudre Reply with quote

Bonsoir a tous.
Suite du mystère....
Préparation de supporte pour la fixation des palier et moteur.














pas d'amateur pour le mystère ??.


Merci de me lire.


PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 21 Mar - 19:57 (2012); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 21 Mar - 19:27 (2012)    Post subject: Jeux Sylvain Reply with quote

Bonsoir a tous.
Suite du mystère....
Premier indice ce sont des moteurs de machine a coudre.
Montage des 3 groupes de moteur & palier.

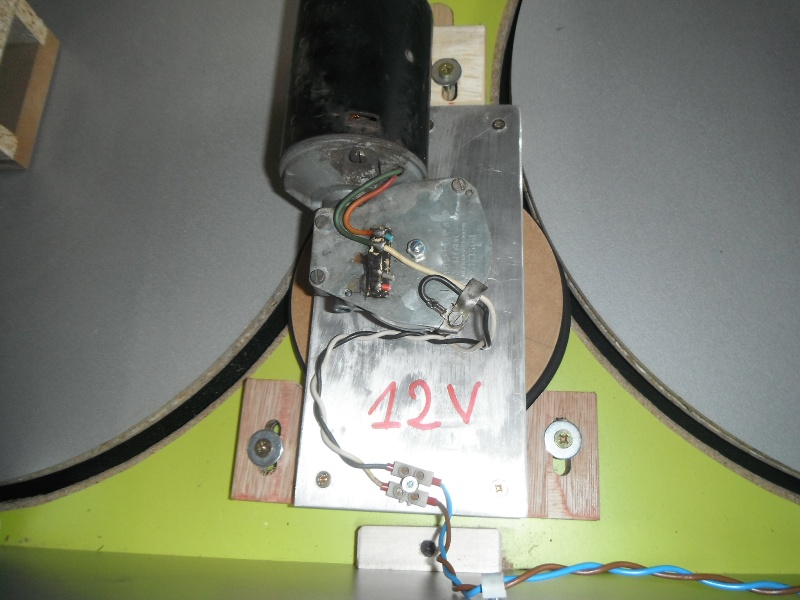

Fixation des moteurs a la vertical et réalisation de la plaque support pour le réglage de la tension de la courroie.
La suite a demain.
PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 3 Apr - 08:46 (2012); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 22 Mar - 13:02 (2012)    Post subject: Jeux Sylvain Reply with quote

Salut a tous.

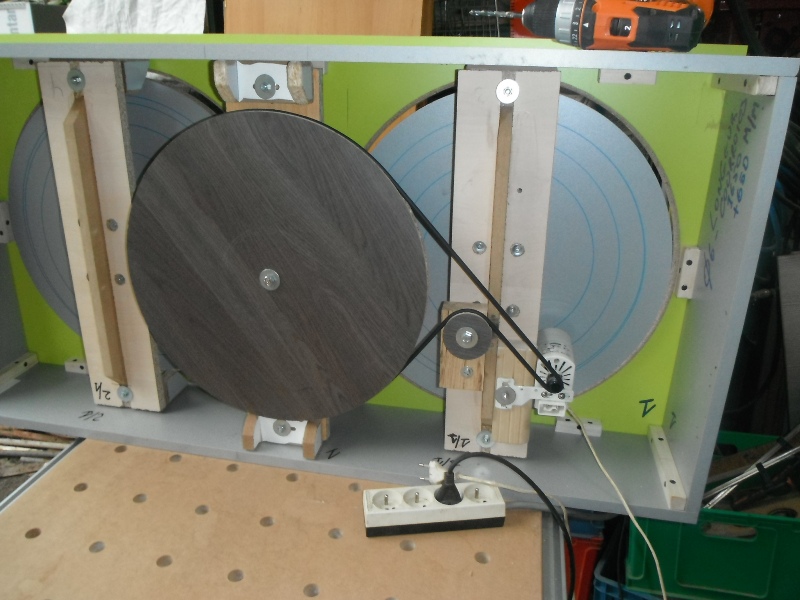

Les 6 palliers restant sont monté sur leurs traverses.







Et realisation des supports pour permettre les réglages de centage des plateaux dans la tablette supérieur.









Le reste a plus tard.

Mystère !!!!!.....

PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 3 Apr - 08:56 (2012); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 22 Mar - 23:31 (2012)    Post subject: Jeux Sylvain Reply with quote

Bonsoir a tous.





Deuxième indice est "Adresse"et non pas une rue ???.


Alors toujours rien ??


Mystère !!!!!!!.


A++.


PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 28 Apr - 23:06 (2012); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 24 Mar - 19:19 (2012)    Post subject: Jeux Sylvain Reply with quote

Salut a tous.


Le travail d’aujourd’hui sur l’objet mystère, c'est samedi alors relâche.

Fabrication de renfort a placer sous les paliers des plateaux de 500mm.
Dans une battée sous les paliers des plateaux.








Et découpe en 2 a 45°, une boutonnier est faite pour les réglages.







A++.
PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 28 Apr - 12:52 (2012); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 26 Mar - 22:33 (2012)    Post subject: Jeux Sylvain Reply with quote

Salut a tous.


Attendre lundi prochain pour avoir les dimensions exacte de la caisse extérieur.


Alors "les convoyeurs attende" comme dit un colombophile.


A++ PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 28 Mar - 21:46 (2012)    Post subject: Jeux Sylvain Reply with quote

Salut a tous.


100 Euros pour quelques panneaux avec lequel je vais faire des caisses pour mettre tous ces modules.







Bientôt la suite.


PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 2 Apr - 20:03 (2012)    Post subject: Jeux Sylvain Reply with quote

Salut voila la suite.

Découpe circulaire dans les tablettes.



Par le placement d'un bout de bois sous la machine,
avec une ouverture pour pouvoir régler le diamètre du cercle a découpé,
et la découper en plusieurs passe, la premiere de 1mm de chaque coté pour ne pas avoir d'éclat.





Découpe des panneaux a la défonceuse avec un fraise de 6mm et un diamètre de 500mm.
et rodage de l’intérieur des trous ainsi formé .


Alors toujours pas de proposition pour le Mystère.


PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 3 Apr - 11:56 (2012); edited 5 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 3 Apr - 07:50 (2012)    Post subject: Jeux Sylvain Reply with quote

Bonjour a tous.
Voici le troisième indice de l’objet Mystère.

Cela a ete dessiné avec le logiciel "AutoCad".
Ce dessin est une ébauche sans cotation car au départ je n'avais pas de cote valable.
Cela pour donner un idée de la réalisation et a matérialiste le principe.
Le montage n'es pas réalisé au dimension du croquis mais bien en fonction des dimensions des bois utilisé.
Je pourrais si cela devrais être réalisé sur une CNC pour la production en série de toutes le pièces a usiné.
Faire les plans des différentes pièces en dimension réels, mais cela restera une réalisation unique.


La suite dans les prochains jours.


PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 3 Apr - 19:02 (2012)    Post subject: Jeux Sylvain Reply with quote

Bonjour a tous.


Voici la suite du Mystère.
Découpe des plateaux au diamètre de 500mm.






Aprés la decoupe le poncage et pour avoir une coupe parfaite.
J'ai placer un vis de 6mm au centre du plateau pour avoir le diamètre correcte,
et faire tourner le plateau en contact avec l'abrasif ou l'outil de la toupie.




Ensuite même principe pour faire un demi rond pour le passage de la couroie.




Dans cette photo on remarquera que les 5 plateaux du dessus on été passée 1 fois
les 3 autres sont passée une deuxième fois sur le disque abrasif.


Et avec la poussière de la rectification,





Je la récupéré pour ajouter a de la colle pour parfaire un assemblage quelque peut raté.


PapyKy.





- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 28 Apr - 09:10 (2012); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 4 Apr - 12:58 (2012)    Post subject: Jeux Sylvain Reply with quote

La suite du Mystère.
Montage des boîtiers.

Un indice supplémentaire cela va ce déplacer de ville en ville.











La suite bientôt.
PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 6 Apr - 22:46 (2012)    Post subject: Jeux Sylvain Reply with quote

La suite du Mystère.


Nouvelle indice cela va tourné.












Découpe des encoches pour retenir les petits seau en PVC.
Bientôt le montage dans la caisse.


PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 9 Apr - 16:51 (2012)    Post subject: Jeux Sylvain Reply with quote

Mystère est tu la.
Non pas encore.

Nouvelle indice cela va rouler de ville en ville.



Placement des plateaux tournant sur sont palier et centré dans la tablette.



Dans chaque plateaux tournant est fraisé 3 cercle au diamètre des seaux qui sera placer dessus,
Pour ne pas bouger quand tout cela va tourné.


Bientôt la fin du Mystère.


PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 28 Apr - 12:49 (2012); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 15 Apr - 18:02 (2012)    Post subject: Jeux Sylvain Reply with quote

Bienvenue au Mystère.

Placement des supports des paliers des plateaux
et du support du moteur et du moyeux de commande des plateaux.



Des boutonnières on été faite pour le centrage dans les tablettes


Bientôt le montage électrique.


PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 28 Apr - 12:48 (2012); edited 4 times in total
Back to top
Ellogo67


Offline

Joined: 21 Apr 2012
Posts: 6
Localisation: Alsace
Loisirs: Informatique, électronique, CNC
Date de naissance: 24/02/1963
Masculin

PostPosted: Sun 22 Apr - 00:11 (2012)    Post subject: Jeux Sylvain Reply with quote

Je donne ma langue au chat. Shocked
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Rien ne craint que le parfait ...


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 22 Apr - 00:34 (2012)    Post subject: Jeux Sylvain Reply with quote

Bonsoir.


Ah pas de chance c'est pas pour les chats mais pour des grenouilles.


PapyKy
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Ellogo67


Offline

Joined: 21 Apr 2012
Posts: 6
Localisation: Alsace
Loisirs: Informatique, électronique, CNC
Date de naissance: 24/02/1963
Masculin

PostPosted: Sun 22 Apr - 10:19 (2012)    Post subject: Jeux Sylvain Reply with quote

Ben, je la donne alors aux grenouilles ... Laughing
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Rien ne craint que le parfait ...


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 25 Apr - 22:10 (2012)    Post subject: Jeux Sylvain Reply with quote

Et le Mystère continue.


Mais voila après avoir placer le moteur dans un des modules,
Placement d'un rhéostat dans alimentation électrique,
le moteur ne veux pas tourner a une vitesse réduite sans trop chauffé,
ou bien a sa vitesses normal, cela tourne trop vite,
beaucoup trop vite pour sa fonction, donc il faut trouvé une autre solution.
Car il pourrais tourné pendant plusieurs heures non stop.

Alors une modification a faire, pour faire tourner moins vite ??????
Et le moteur tourné a sa vitesse normal, Comment ?????????????

Une solution et modification est en cours, voici les photos.







Découpe a la scie cloche dans du MDF pour faire une pile et un carré,
Pour crée un moyeux avec deux roulement et une entretoise en tube alu de 8/10mm,
Dans le semelle 4 trous fraisé pour y loger la tète de la vis a bois de 6/45mm, pour sa fixation







Une demi-rond est fait sur sa circonférence pour passé un O-Ring qui servira de courroie.


A demain pour la suite.


PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 28 Apr - 12:13 (2012); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 26 Apr - 09:39 (2012)    Post subject: Jeux Sylvain Reply with quote

La suite..................

Collage de la pile et traversée d'une tige de 8mm, qui servira d'axe du moyeux/réducteur de vitesses.







Pour y placé deux roues, une grande et une petite pour servir de réducteur entre plateaux et moteur.






A travers de trou du support du moteur et dans lequel va passé le palier reducteur a plateaux.

PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 28 Apr - 12:16 (2012); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 27 Apr - 18:53 (2012)    Post subject: Jeux Sylvain Reply with quote

Le montage des paliers.


















La suite A++.PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 28 Apr - 18:25 (2012)    Post subject: Jeux Sylvain Reply with quote

Salut a tous.


La fin approche du Mystère.



Faire tourné de petit seau en plastique, Pourquoi ??????



On va bientôt découvrir la finalité de ce Mystère.


On pourrais dire pour mélanger des produits m'y dans les seaux - NON ce n'es pas cela.
Pour faire tourner du lait pour faire du fromage - NON ce n'es pas cela.
Pourquoi des seaux de couleurs différent ?? - OUI pour faire plus beaux.


Pas d'idée ?? - Alors je vais révélé le Mystère demain.


Ou après, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 30 Apr - 16:32 (2012)    Post subject: Jeux Sylvain Reply with quote

Salut a tous.


C'est pas pour mettre a l’extérieur, Autrement ce serais en métal.


Des indices :



Adresse mais pas de rue
Cela vas tourner lentement.
C'est pour des grenouilles.
Cela va voyager de ville en ville.
Et c'est pour les enfants.


A++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 1 May - 18:57 (2012)    Post subject: Jeux Sylvain Reply with quote

Salut a tous.


Toujours trop vite, Alors modification du rapport de réduction.

















La suite a demain, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 2 May - 06:50 (2012)    Post subject: Jeux Sylvain Reply with quote

Sur un autre forum on a trouvé.


"Normand" me dit,
Je sais ce que c`est! C`est un jeu d`addresse pour les foires!
Il faut envoyer une grenouille voler dans un sceau à l`aide d`une catapulte. Les sceaux tournent sur leur base et le tout ressemble a des nénuphars... c`est bien ça?





C'est très très bien, oui c'est cela.


Tu a droit a une partie et peut être le gros lot pour toi,
Si tu arrive a mettre une grenouille dans les 3 seaux du même plateau.





Le gros lot est.






A++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 2 May - 19:51 (2012)    Post subject: Jeux Sylvain Reply with quote

Salut a tous.


Voici la deuxième modification sur le réducteur de vitesse.





Cela va plus lentement, c'est bon, il reste a placer de bonne courroies.


PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 2 May - 20:04 (2012)    Post subject: Jeux Sylvain Reply with quote

Salut de PapyKy.
La destination du Mystère.


Voici le "Métier" comme dise les forains ici en Europe.
Dans lequel les 3 boîtiers seront placer en fin de semaine.












Voir la suite ici.
http://cnc-papykyka.xooit.be/t137-Foire-d-ici-et-d-Europe.htm

La fin du "Mystère", PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 5 May - 09:10 (2012)    Post subject: Jeux Sylvain Reply with quote

Salut a tous.


La fin du Mystère.


Les dernière photos du montages des trois caisses.











Bientôt le placement dans le "Métier", PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 5 May - 17:25 (2012)    Post subject: Jeux Sylvain Reply with quote

Le montage final.









Reste a placer un décor sur le font qui va est sur le film de Disney "La princesse et la grenouille" qui sera placer lundi,
Et qui sera composé des différends personnages, sérigraphies sur une bâche en PVC tendu juste derrière les sceaux.



Bonne fête a tous, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 5 May - 17:48 (2012)    Post subject: Jeux Sylvain Reply with quote

                       La princesse et la grenouille de Walt-Disney.





La bande annonce sur YouTube, ici.
http://www.youtube.com/watch?feature=iv&src_vid=usknkMx8Dk0&annotat…





Voici l'idée de départ, PapyKy.


PS : Et la fin du "Mystère".
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 5 May - 23:46 (2012); edited 1 time in total
Back to top
Ellogo67


Offline

Joined: 21 Apr 2012
Posts: 6
Localisation: Alsace
Loisirs: Informatique, électronique, CNC
Date de naissance: 24/02/1963
Masculin

PostPosted: Sat 5 May - 21:18 (2012)    Post subject: Jeux Sylvain Reply with quote

Bonsoir. Very Happy
Beau projet et belle réussite.

Peut être une petite vidéo ? Mr. Green

Okay
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Rien ne craint que le parfait ...


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 2 Jun - 22:05 (2012)    Post subject: Jeux Sylvain Reply with quote

Salut a tous.


Cela ne va pas, quoi ?


Les moteur chauffe beaucoup trop et du coup la courroie casse, donc que faire ?
Faire une modification, oui mais que faire ??, changer le moteur qui tourne plus lentement et supprimer la courroie,


Un moteur d’essuie glace de voiture 12V, oui mais pas de 12V DC ??,
Une alimentation 12V 5Ah est montée a partir un transformateur 220/12, un pont de diode 10 Ah, un condensateur de 3300ùf,
Trois moteurs sont trouvé, et voila la solution pour notre "Mystère",


On va monté cela, PapyKy.

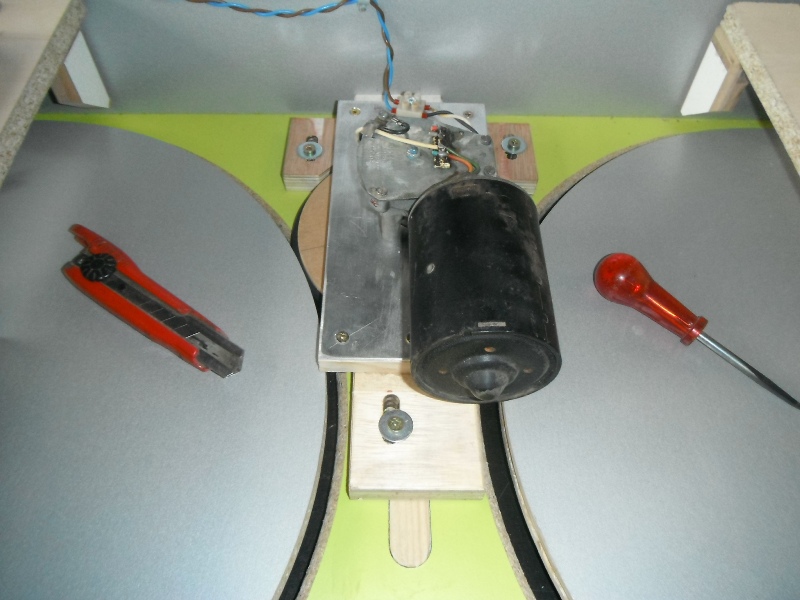

Voici les premières photos.



























La suite A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 7 Jun - 19:49 (2012); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 7 Jun - 19:44 (2012)    Post subject: Jeux Sylvain Reply with quote

Salut a tous.

Voila c'est monté et le "Myster" va tourné,















Une vidéo va suivre, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 7 Jun - 20:15 (2012)    Post subject: Jeux Sylvain Reply with quote

Bonsoir a vous les Membres.


Voici la vidéo promise.



A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 14 Jun - 08:44 (2012)    Post subject: Jeux Sylvain Reply with quote

Salut a tous.


Lundi 11/06/2012,


Modification des modules de jeux,
Cela fait au totale 3 modules on été modifier avec des moteurs essuie-glace de voiture.


Je ferais des photos et vidéo dé que posible.


PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 24 Aug - 22:06 (2012)    Post subject: Jeux Sylvain Reply with quote

Salut a toutes et tous

Et voila le Mystère dévoilé.











A vos jeux, et les commentaires sont les bien venu, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Contenu Sponsorisé






PostPosted: Today at 02:26 (2019)    Post subject: Jeux Sylvain

Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> Atelier PapyKy et des Membres. -> Réalisation en 'RécuPal', bois provenent de Palette démontée par PapyKy. All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
