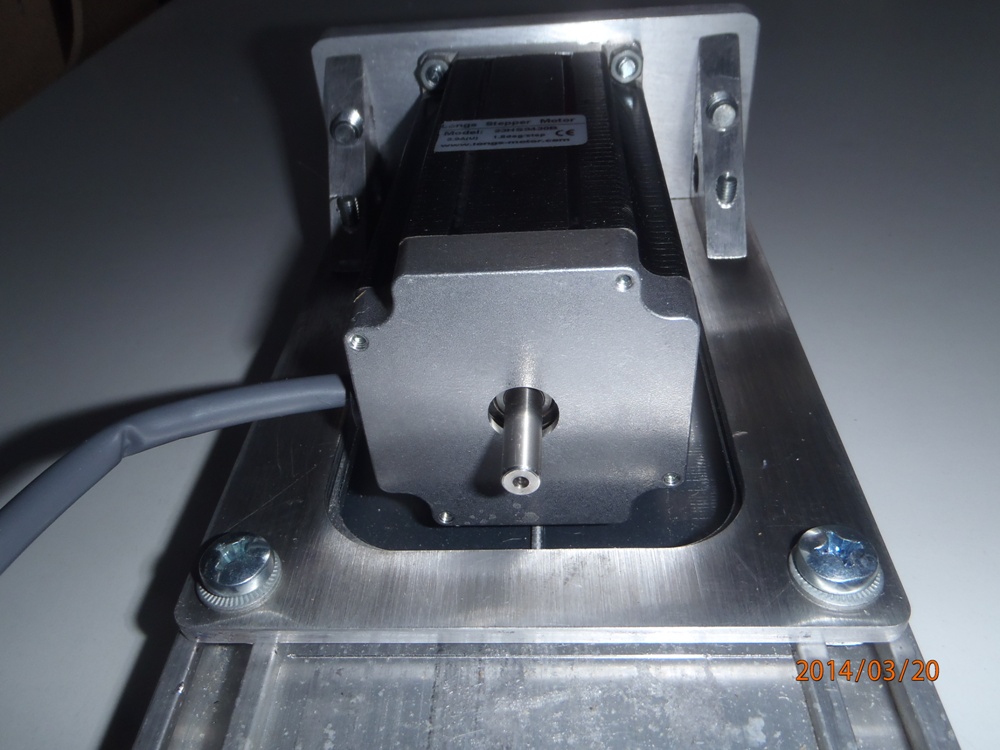

Montage travers sous table.

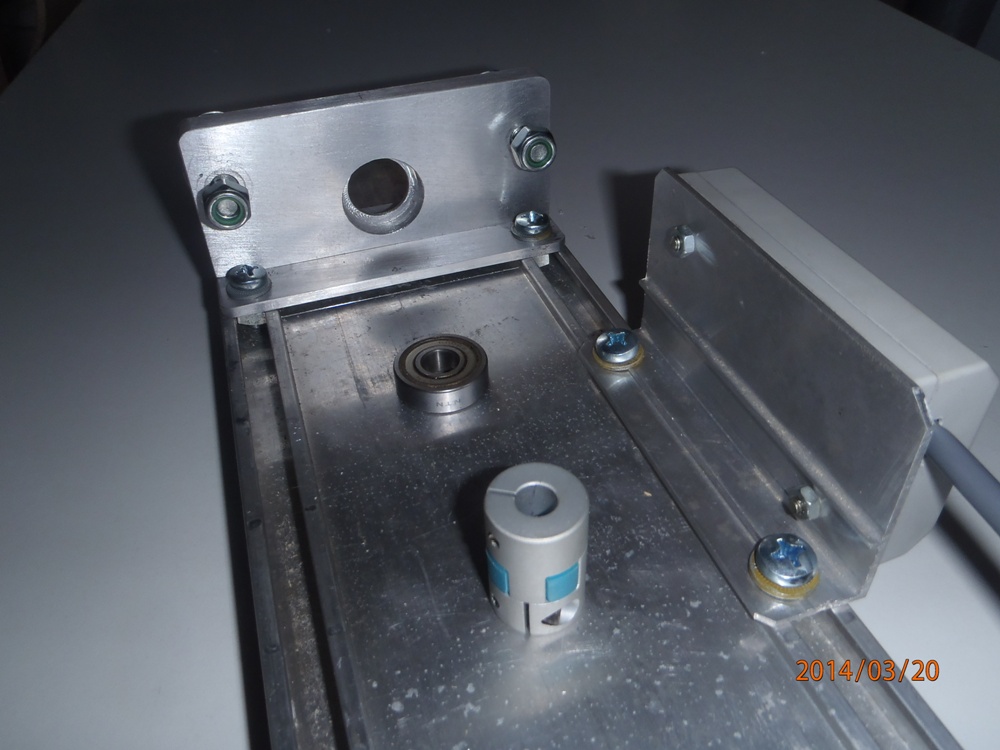

Le palier opposé au moteur qui va recevoir un roulement de 27/10/8 Mm.

L'arbre ou va ce mettre l'accouplement du prolonge d'axe moteur, pour l'autre coté.

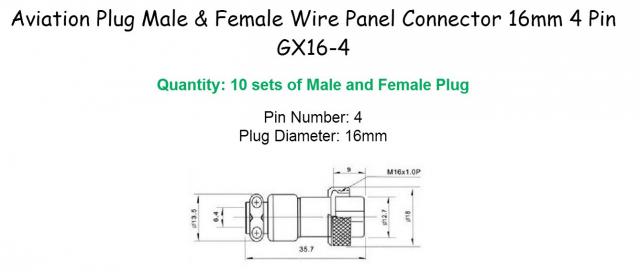

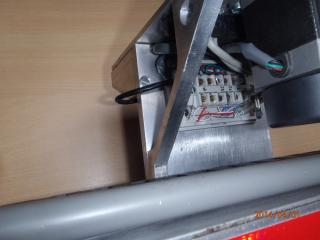

La boite de connexion moteur est fixer sur la travers.

L'ensemble replacer pour déterminé la dimension de l'arbre moteur.

Reste a placer les encrages des deux courroies et leurs pignons.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 21 Mar - 19:40 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

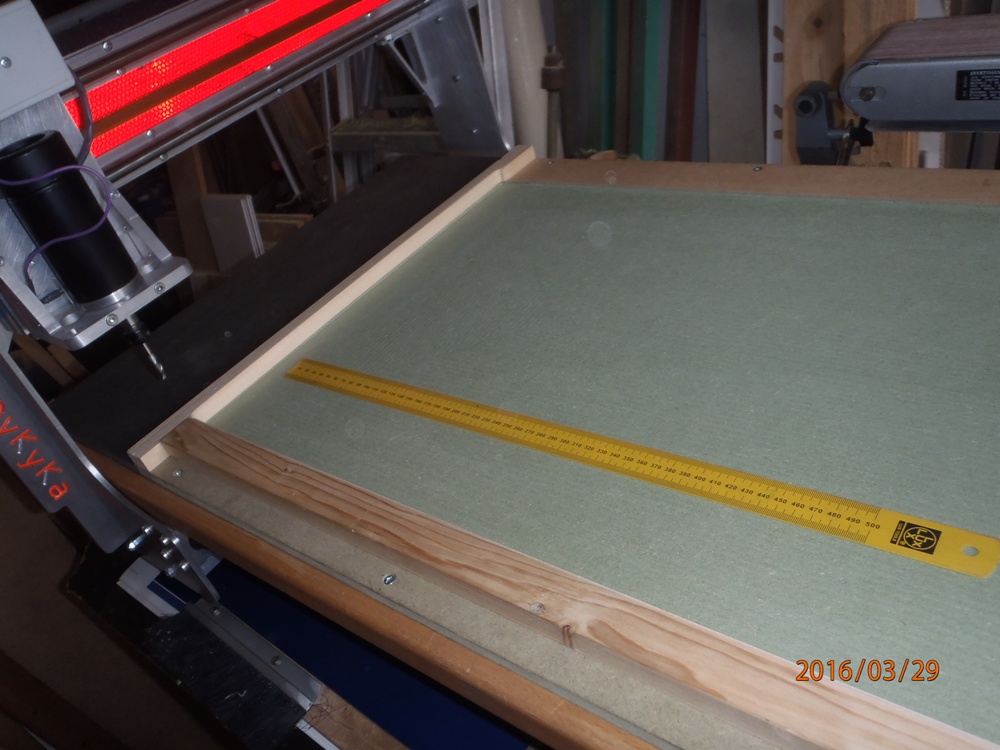

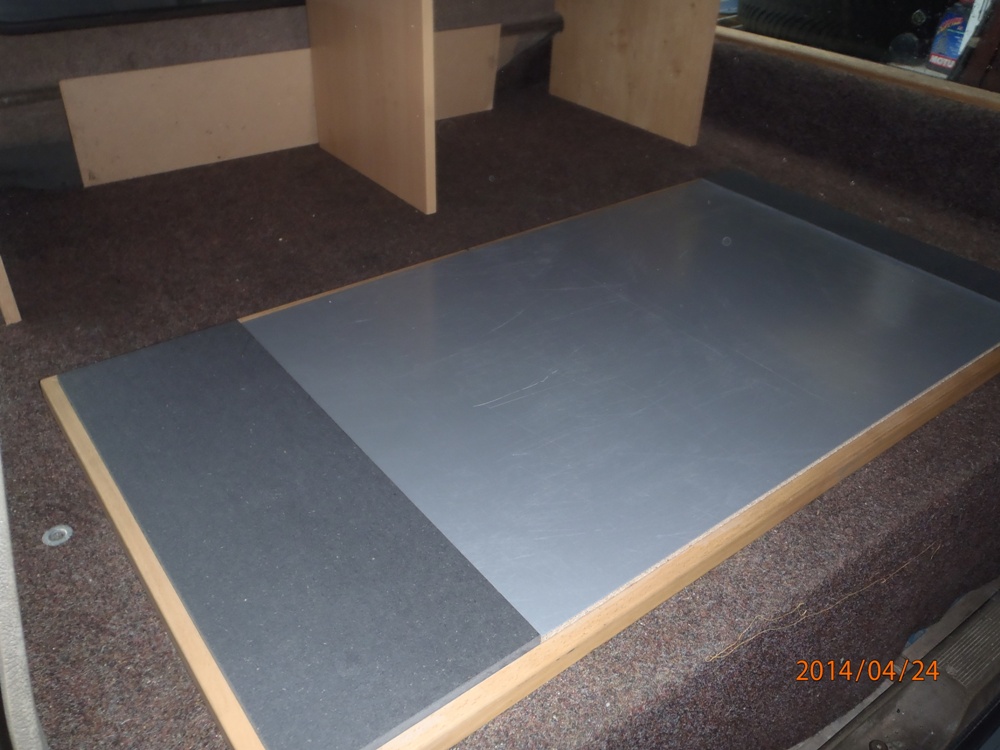

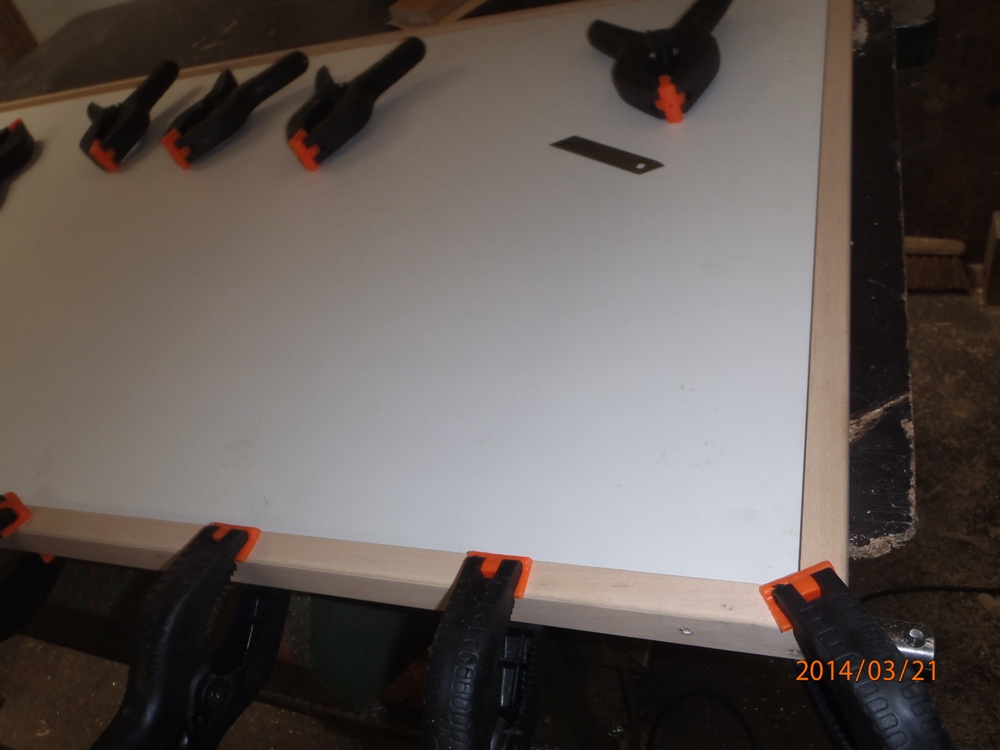

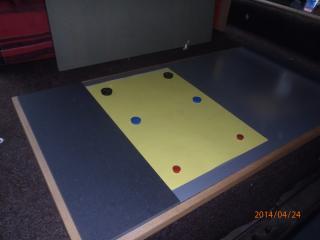

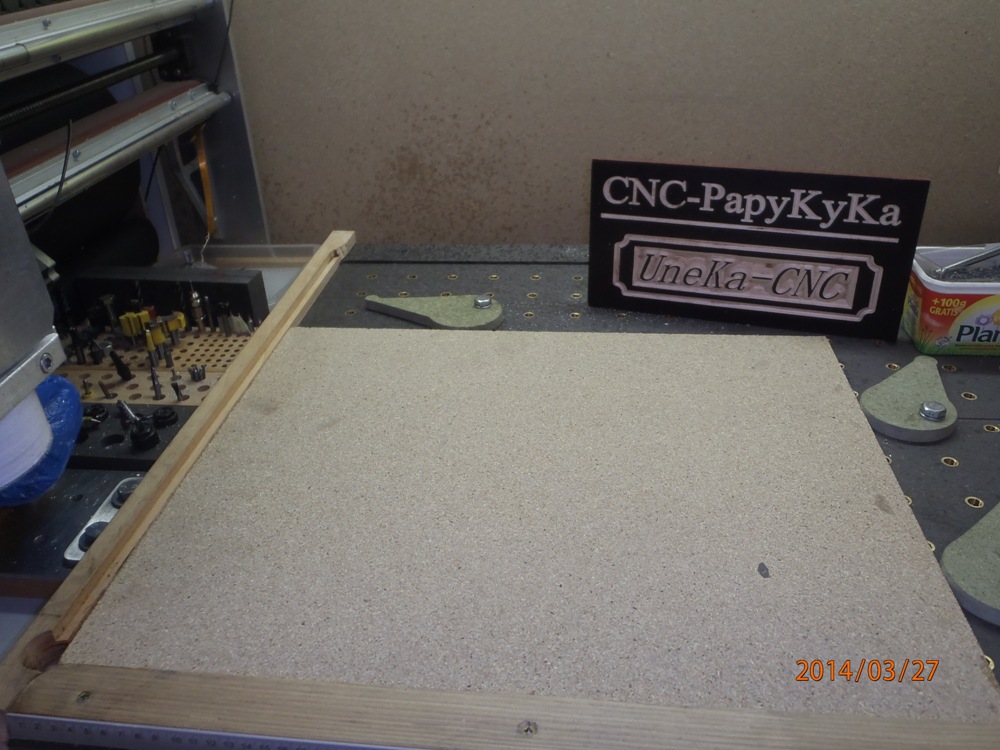

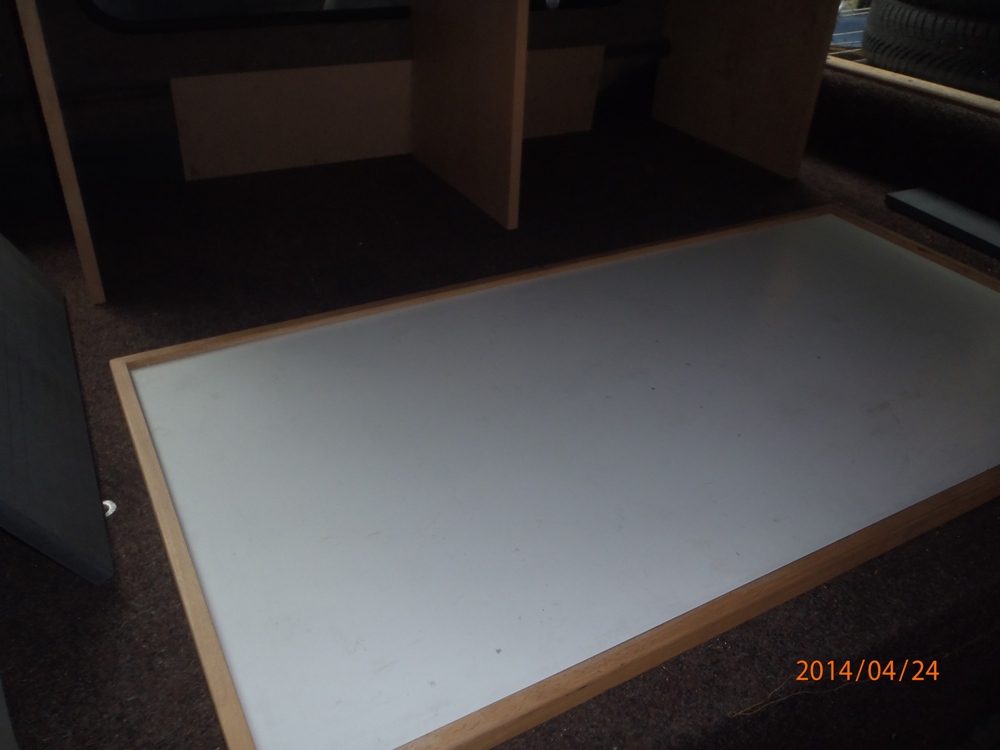

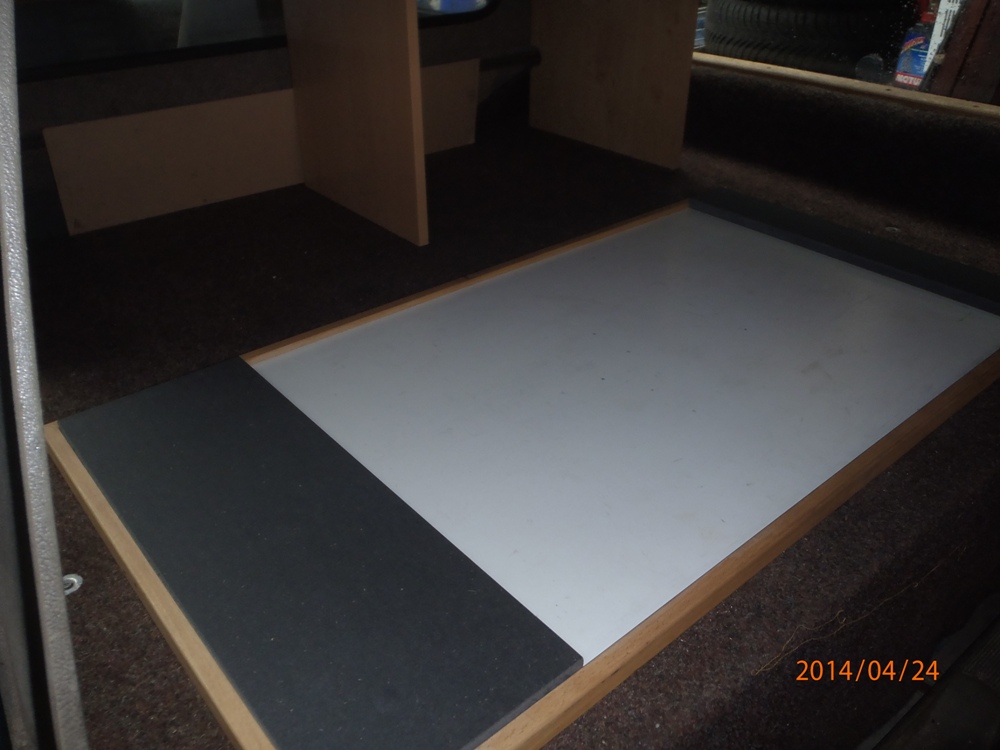

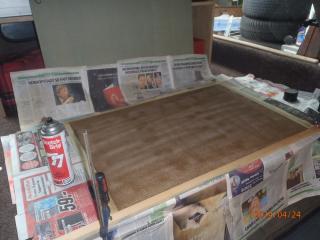

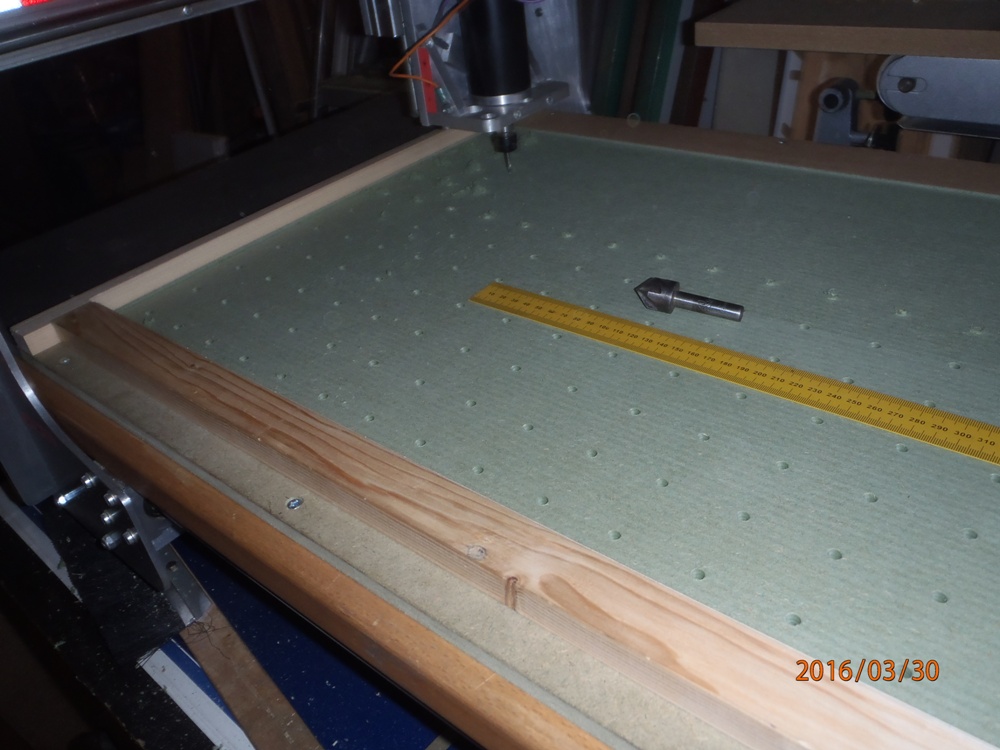

Entre temps on prépare le plateaux de "LayKa-CNC".

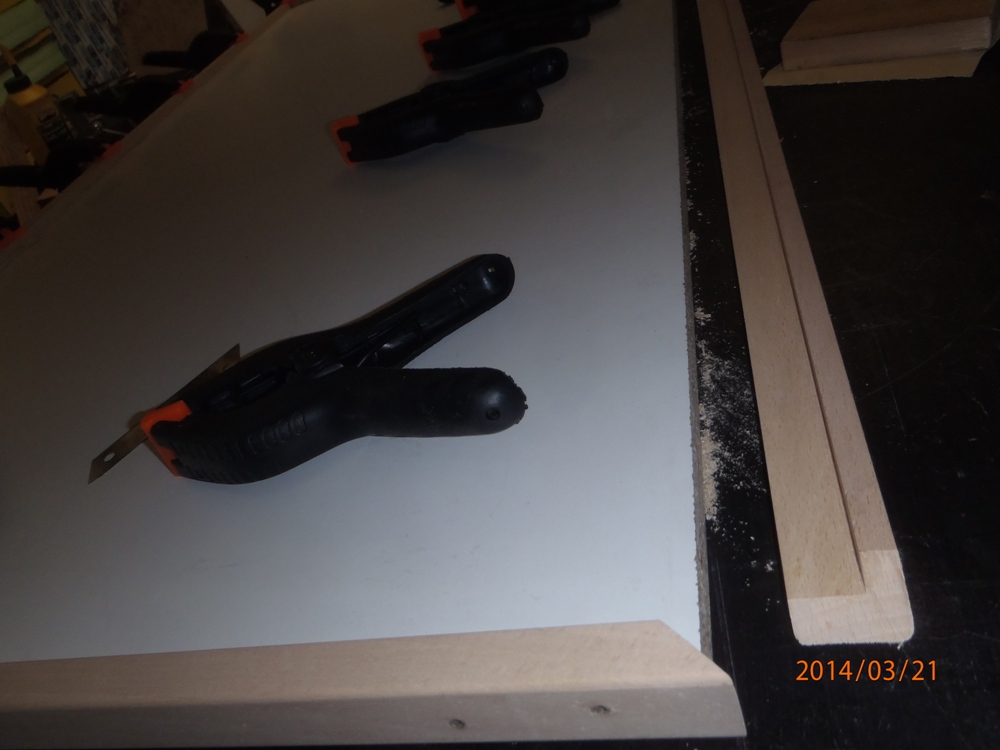

Un bout de bois de hêtre avec une battée et collé sur le pourtour, encore de la récup, bois de palette.


Le plateaux est un stratifier de meuble de cuisine de 20 Mm en agglo dur, d'une largeur de l'espace des montants du portique moins +/- 1 Cm.


A++, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sun 23 Mar - 00:05 (2014); edited 4 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 21 Mar - 19:51 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

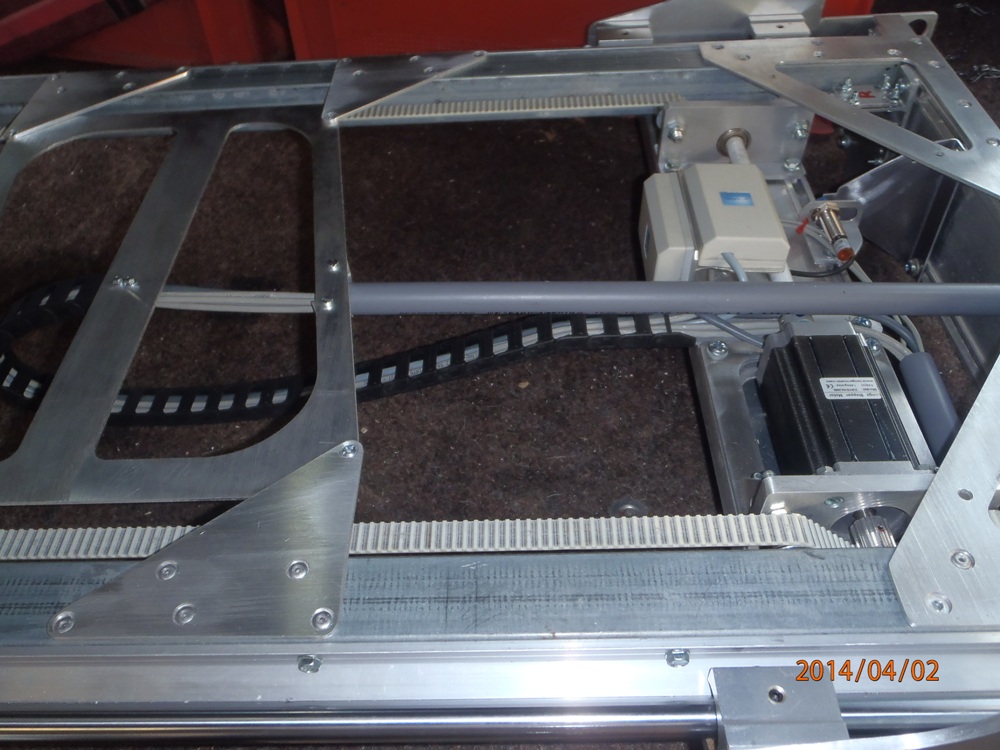

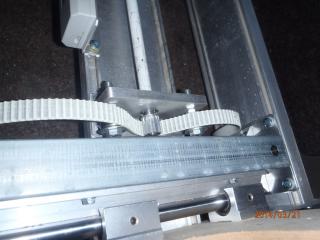

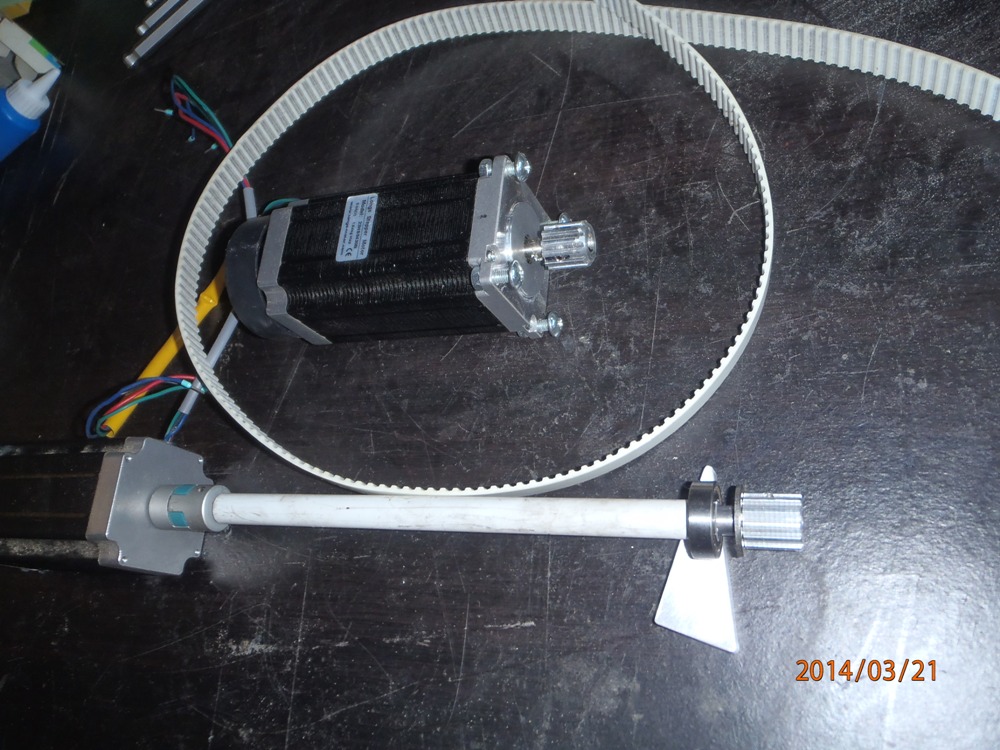

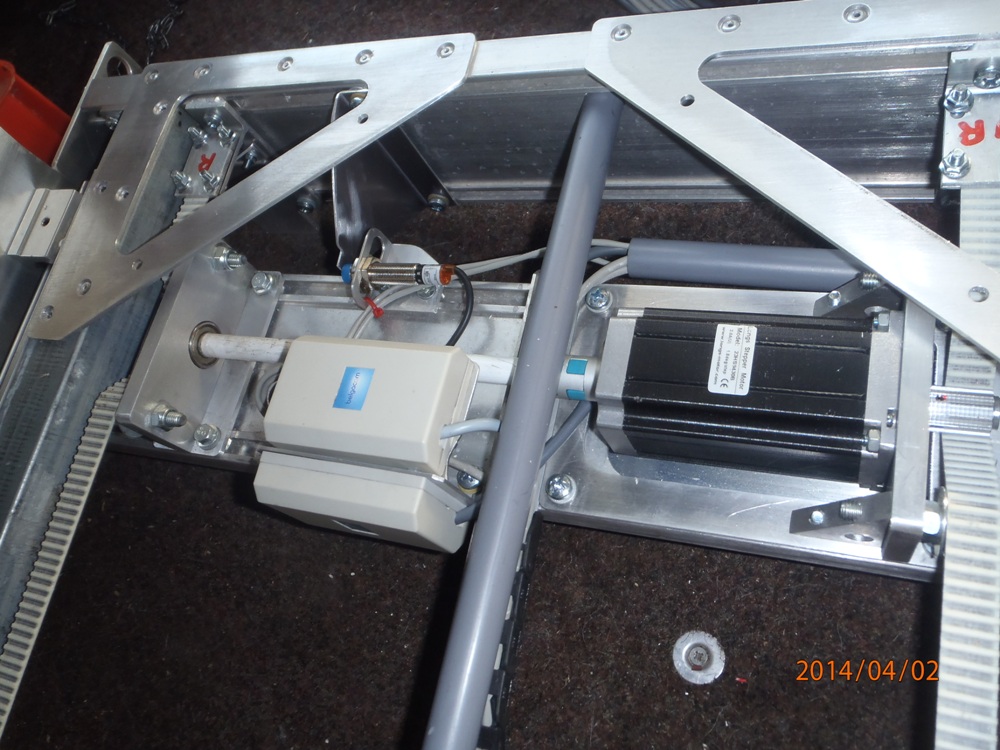

La suite de la transmission du "X".

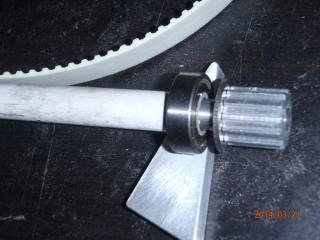

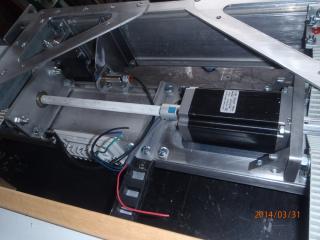

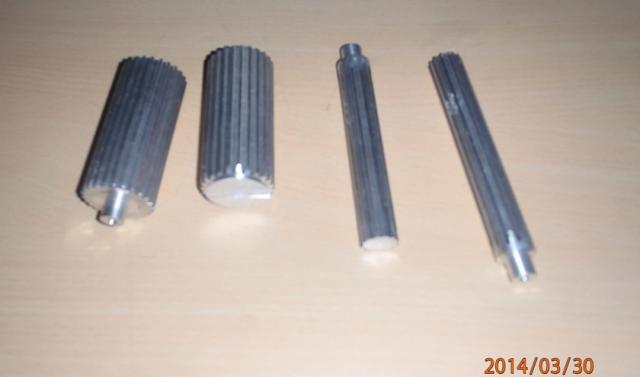

Voila l'arbre de prolongement du moteur, accouplement, roulement et pignon T5, l'arbre est usiné au tourlongueur 25 Mm a 8 & 15 Mm a 10.



Deux courroies qui seront fixer sur les travers du châssis.



Reste encore pas mal de petites pièces a réalisé pour leurs fixation, et placement du capteur magnétique, avec leurs repère de chaque cotés.





A++, Pour la suite, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 22 Mar - 13:50 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

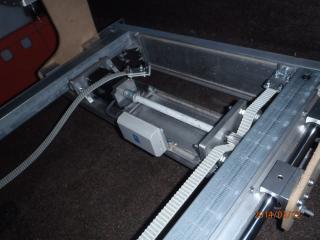

Bon et les courroies du "X".

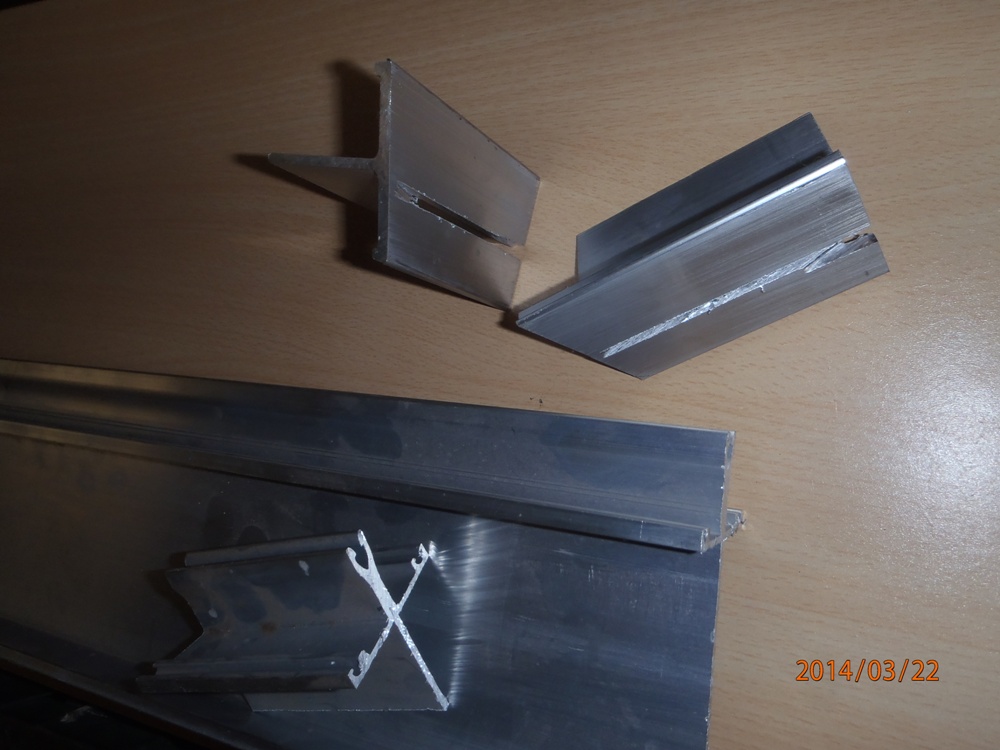

Une chute d'une travers de toiture de véranda, est découpée a la circulaire.

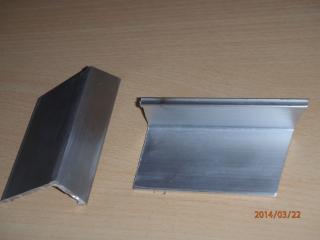

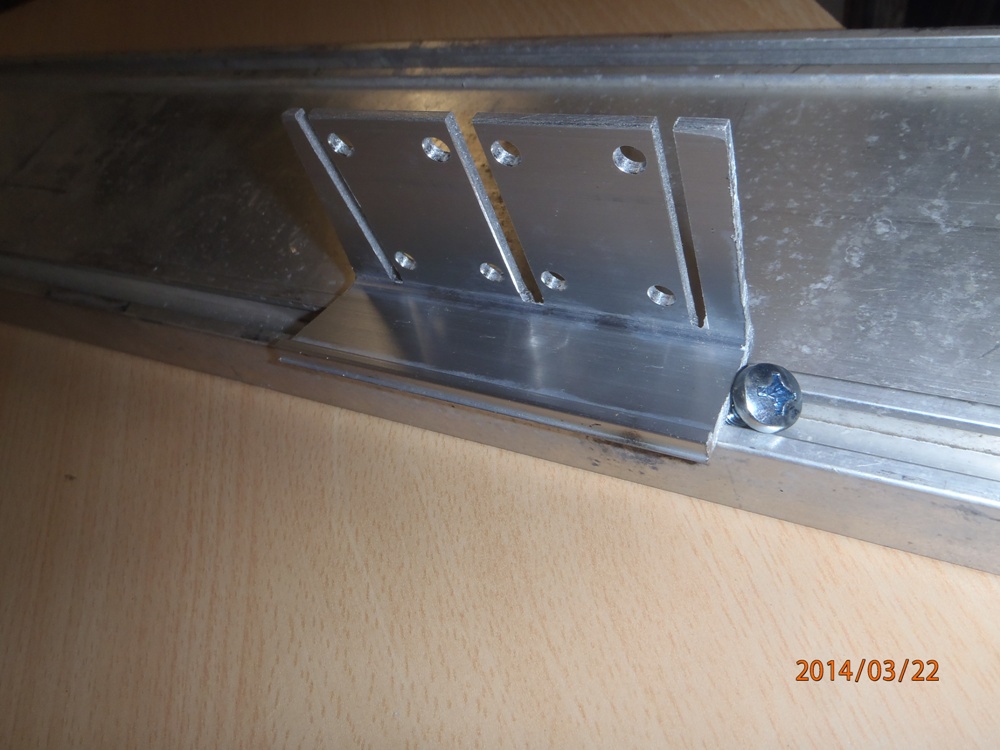

Reste deux bouts de cornières à usiné sur "UneKa-CNC".

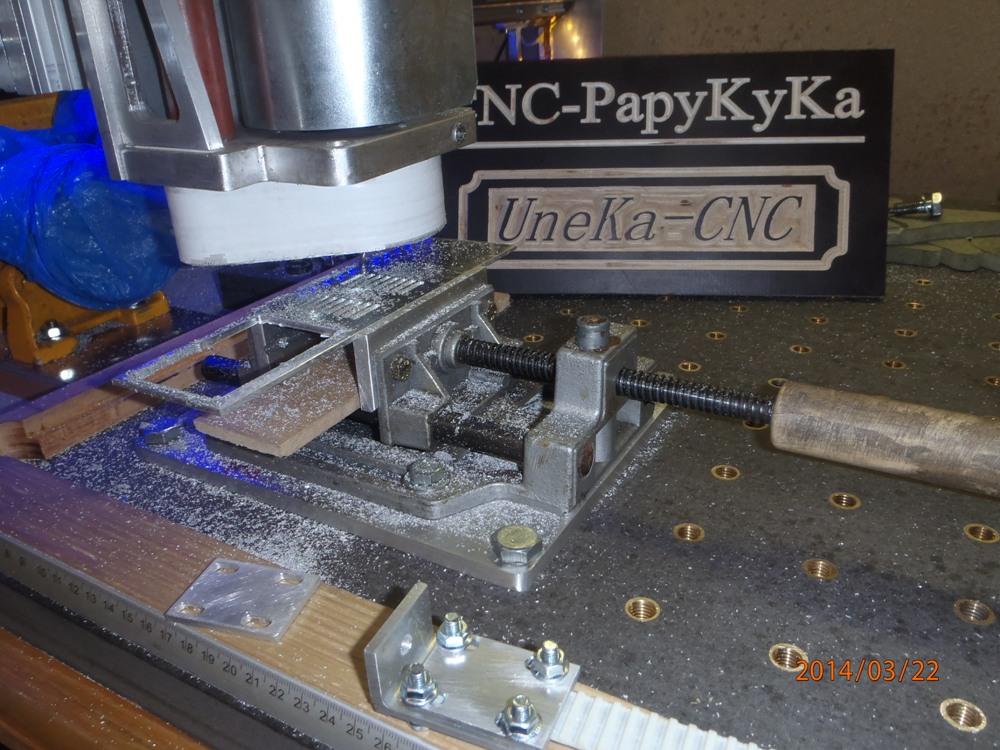

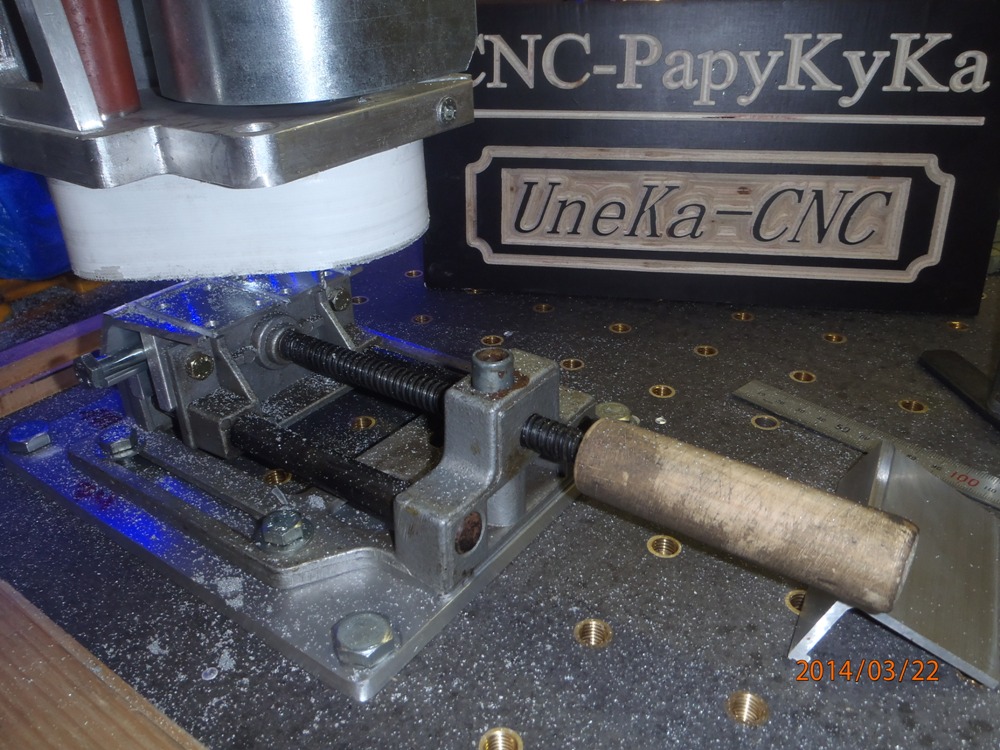

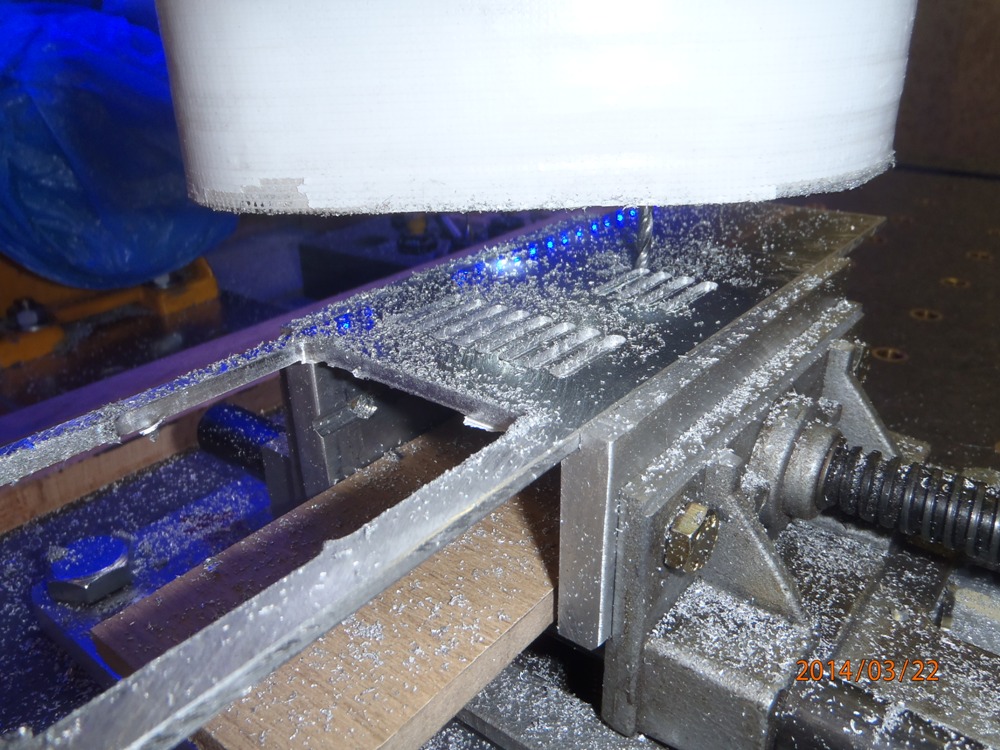

Placée sur l'étau de "UneKa-CNC" pour la découpe par paires, c'est vrais que l'on pourrais faire cela à la main, mais pourquoi ce privé de CNC.



Coupé et foré un trous de 6 Mm pour sa fixation.


A++, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 22 Mar - 19:12 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

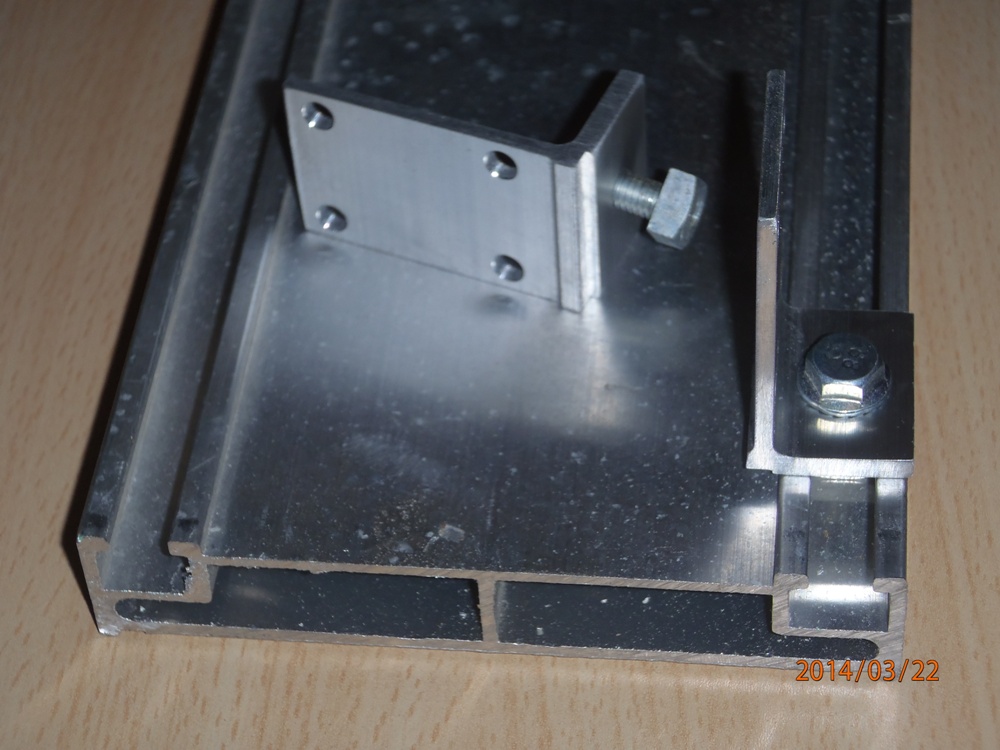

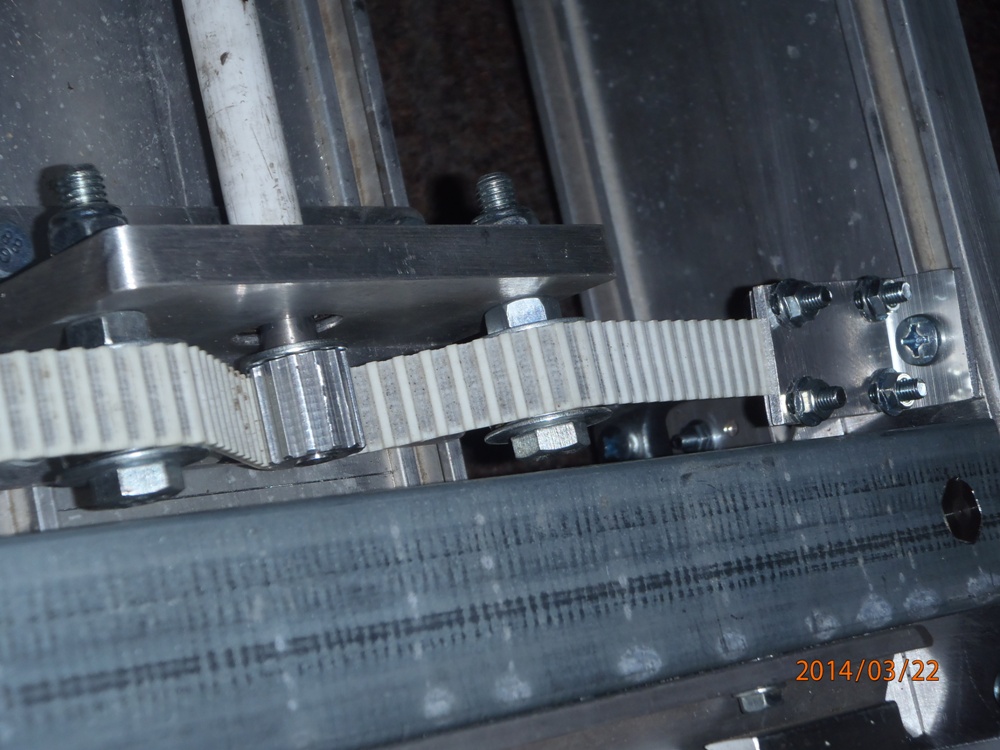

Les fixation des courroies d'axe "X".

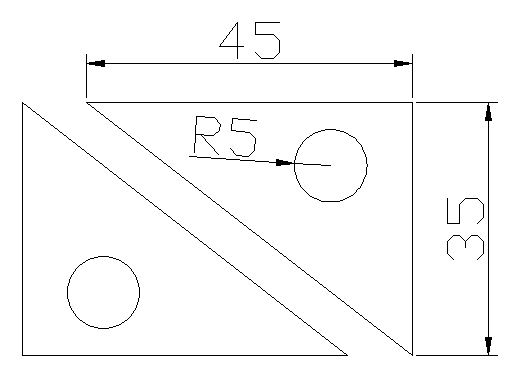

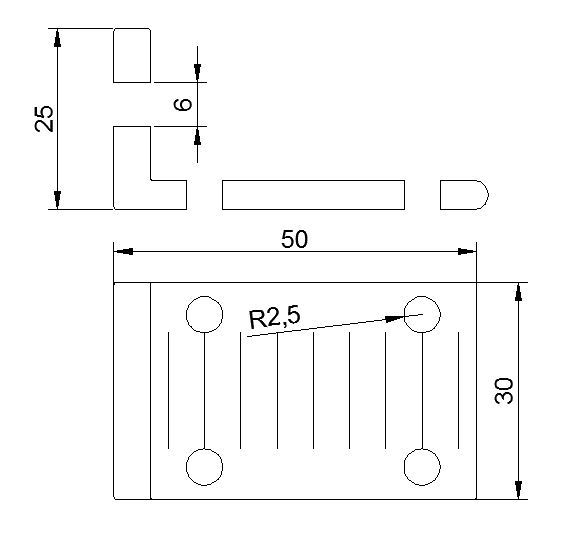

A partie de ce petit dessin, modifier au fur et à mesure des usinages

C'est bien la "Récup", non ??.

Encore une fois "UneKa-CNC" va faire des petites pièces pour "LayKa-CNC".

Et pourquoi c'est "non", car c'est en hommages de mes "KyKa".


Vous compté bien ??.






Reste a placer tout ce petit monde sur "LayKa-CNC".



La valeur du réglage est de 1 dent, et cela suffit largement, pour être bien tendu.





A++, pour la suite de l'aventure, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 23 Mar - 17:05 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

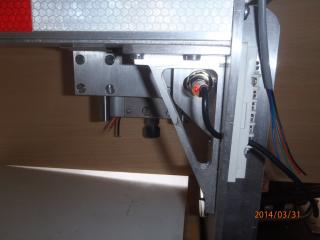

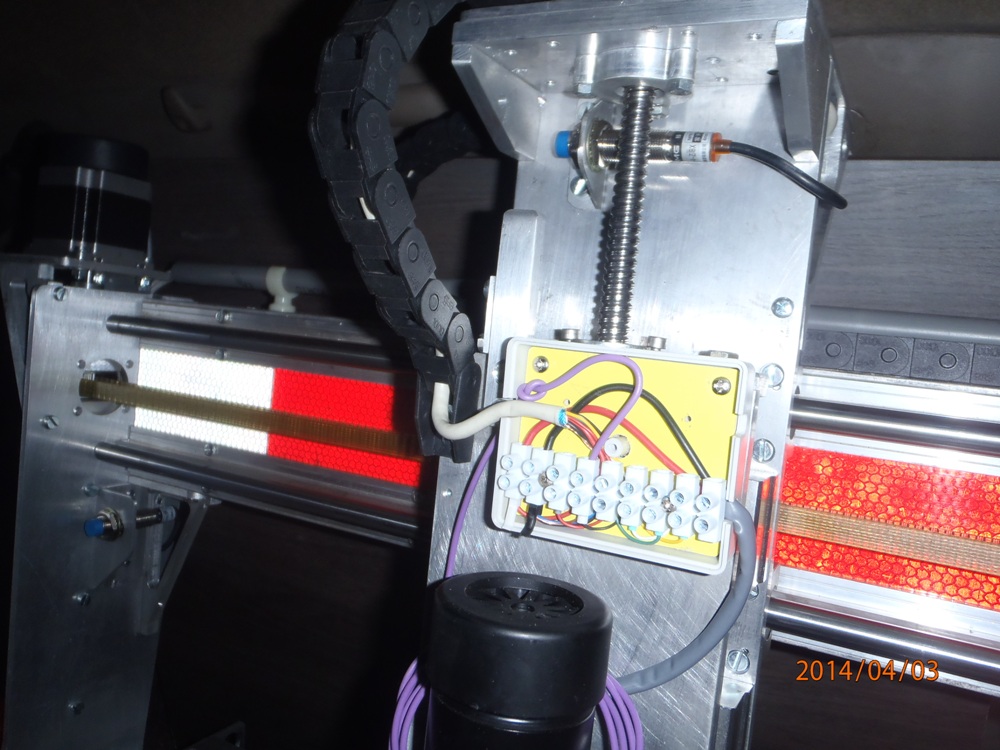

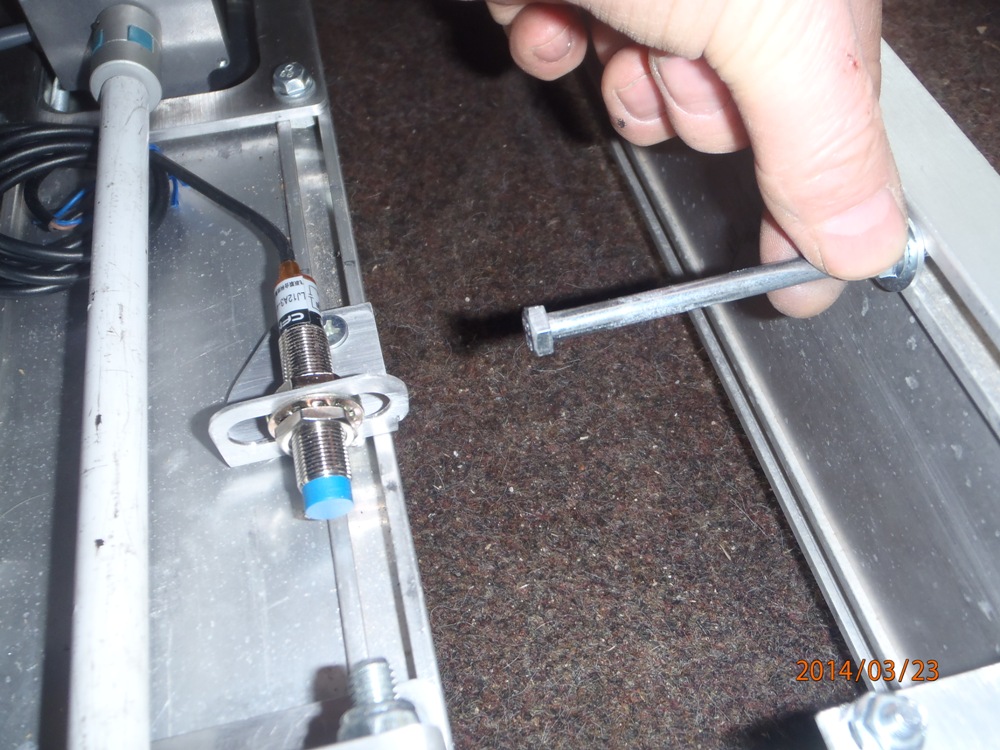

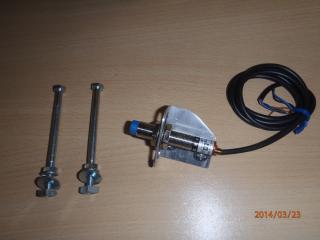

Capteur magnétique du "X".



Tout cela sera placer quand les cotés du portique seront placée, après les avoir usiné bien sur.



Ce capteur servira des deux cotés de l'axe "X".



A++, Pour un autre travail sur cette CNC, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 23 Mar - 19:41 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

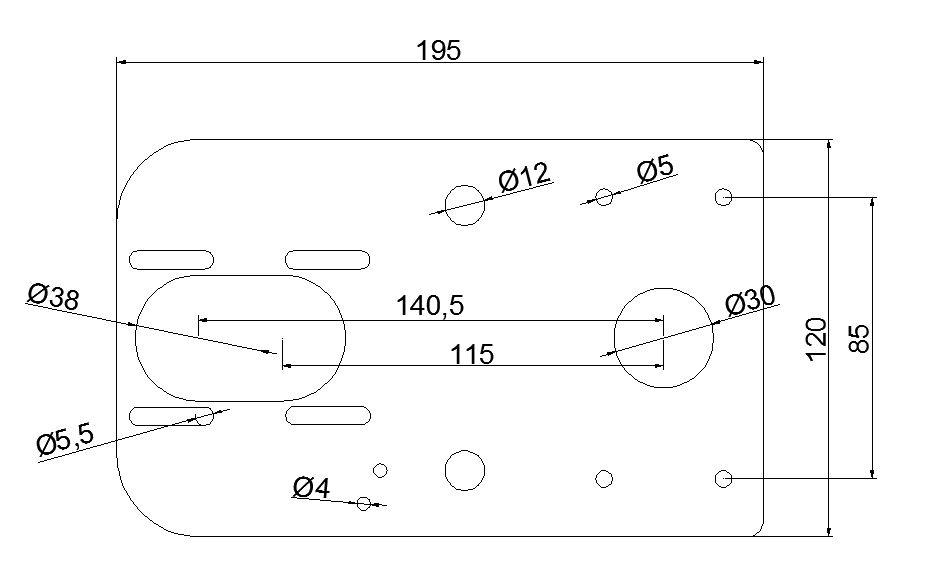

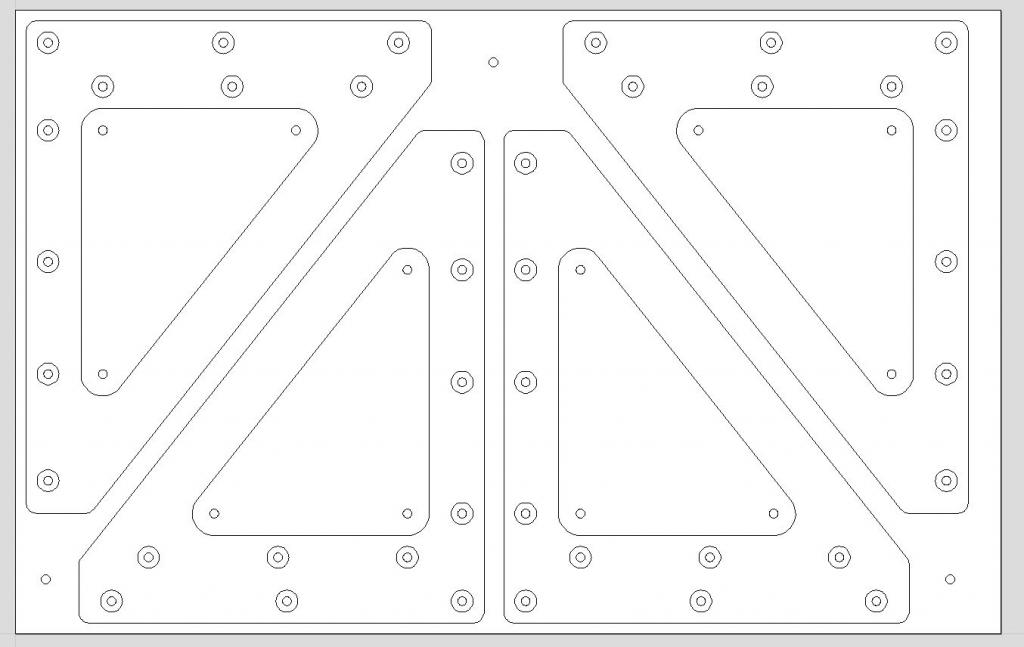

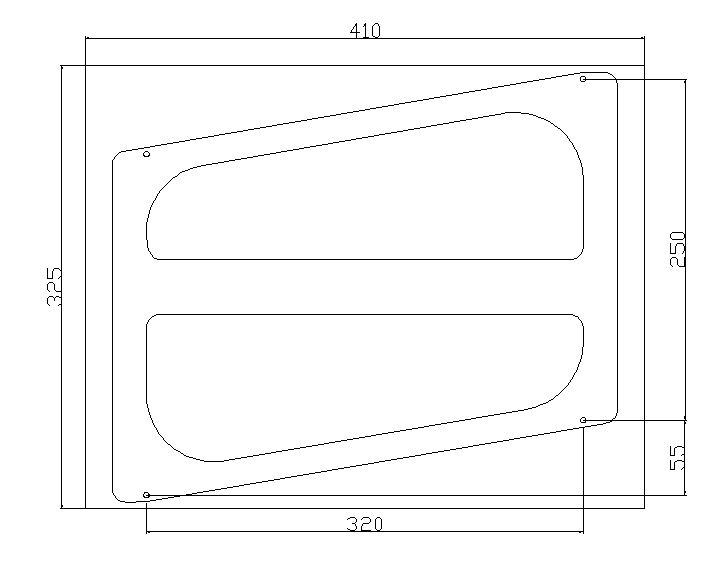

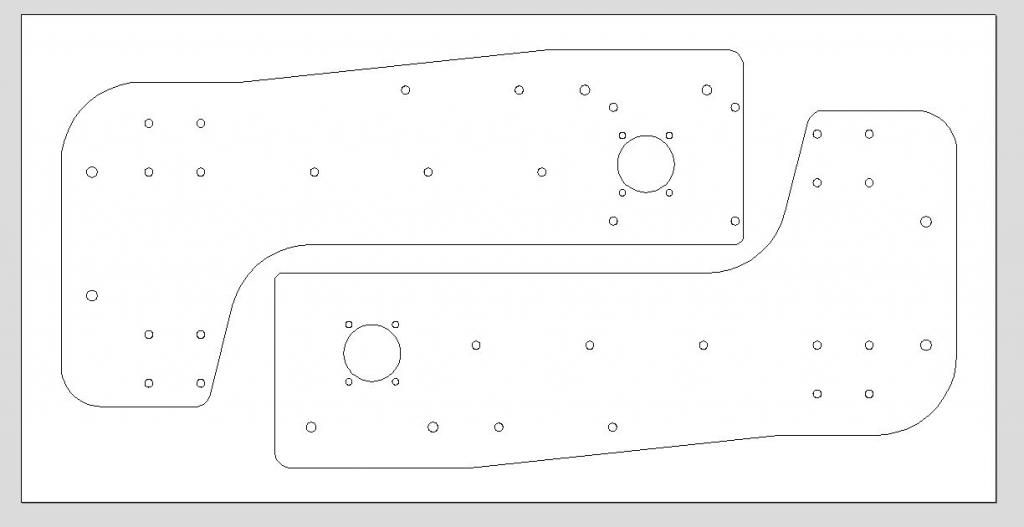

Eh bien voila le dessin prêt pour être usiné.



Peu de modification en fait, voici l'ancien usiné en MDF et monter pour test.

Juste la traverse inférieur qui a changer de place, et quelques trous qui on changer de diamètre.


A++, Pour la suite du montage, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 24 Mar - 13:43 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

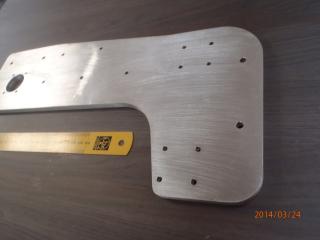

Et bien voila c'est fait.

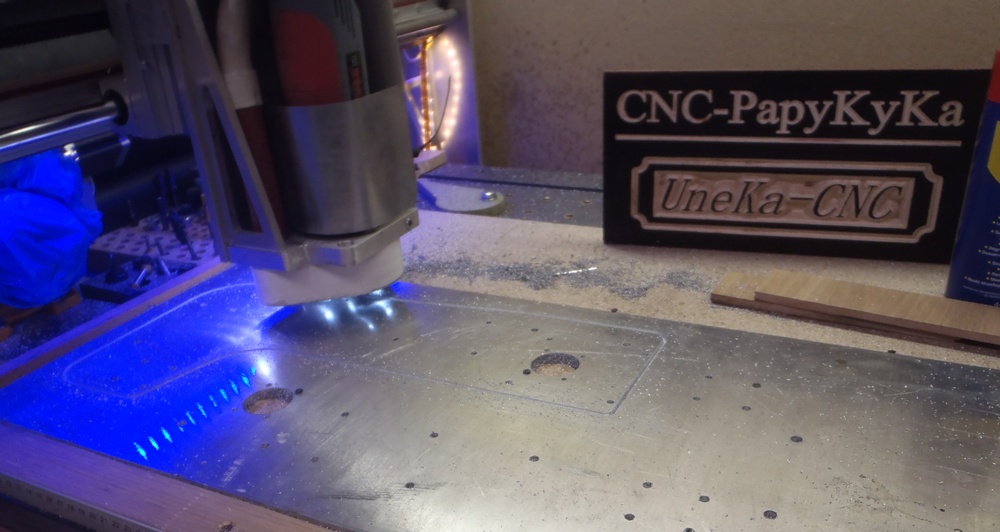

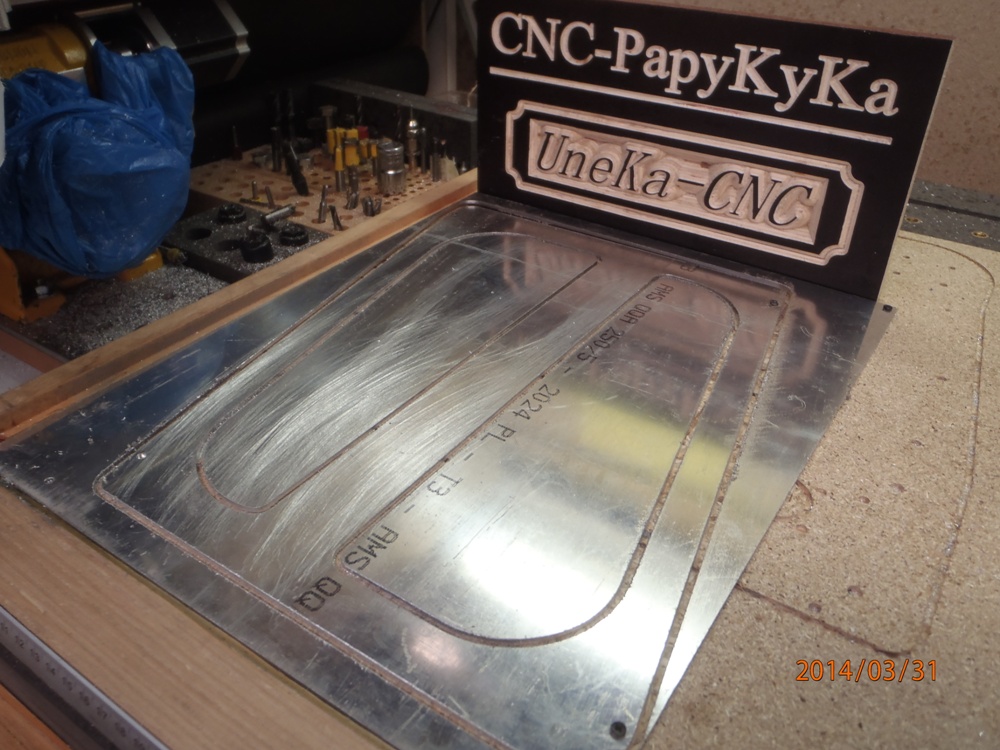

La première chose a faire c'est bien fixer la tôle sur la table avec martyr, et sa programmation des trous.





Les 6 trous sont fait et une vis dans le martyr, pour évité tout déplacement, en premier passage.

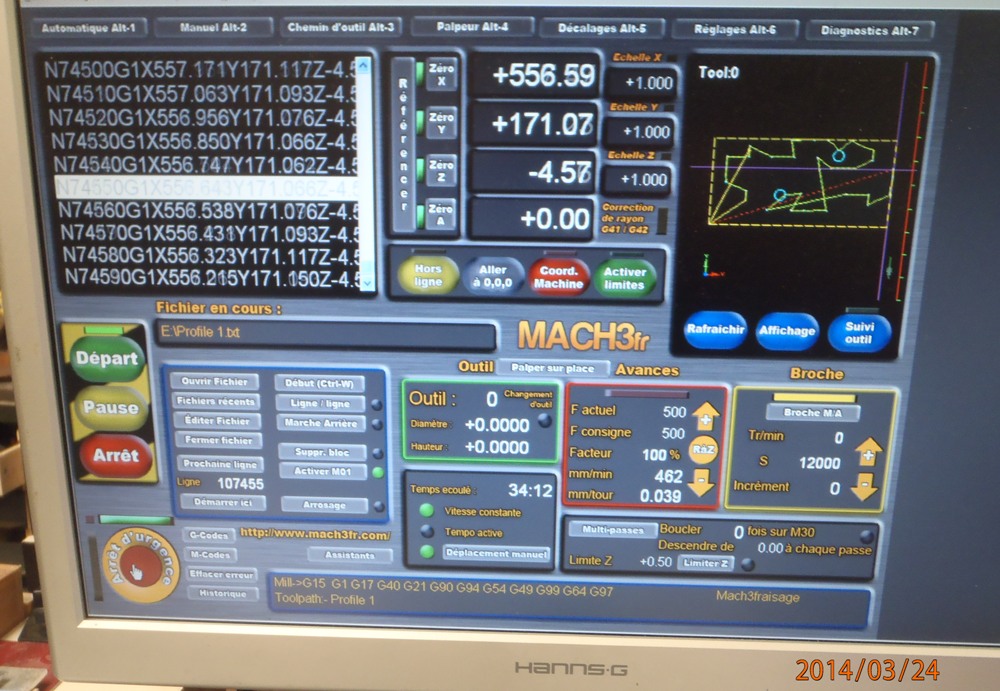

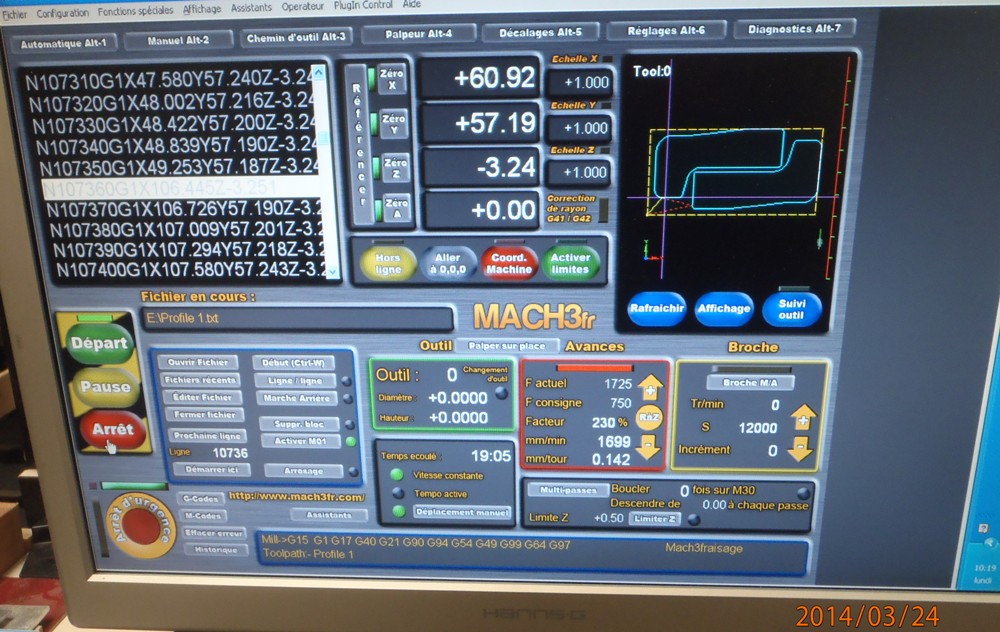

Temps d'usinage pour un détourage, +/- 30 minutes, en passes de .15 et 1725 Mm/M.

Un bon ponçage des faces et ébavurage de l'ensemble et c'est parfait.





Placer sur l'une l'autre, et c'est du pareille au même, sauf quelques trous qui sont utilisé séparément sur l'une et pas sur l'autre.



Reste a les placer sur la bête, mais pour cela faut tout démonté, Eh oui !!.



A++, pour la suite, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 24 Mar - 21:33 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

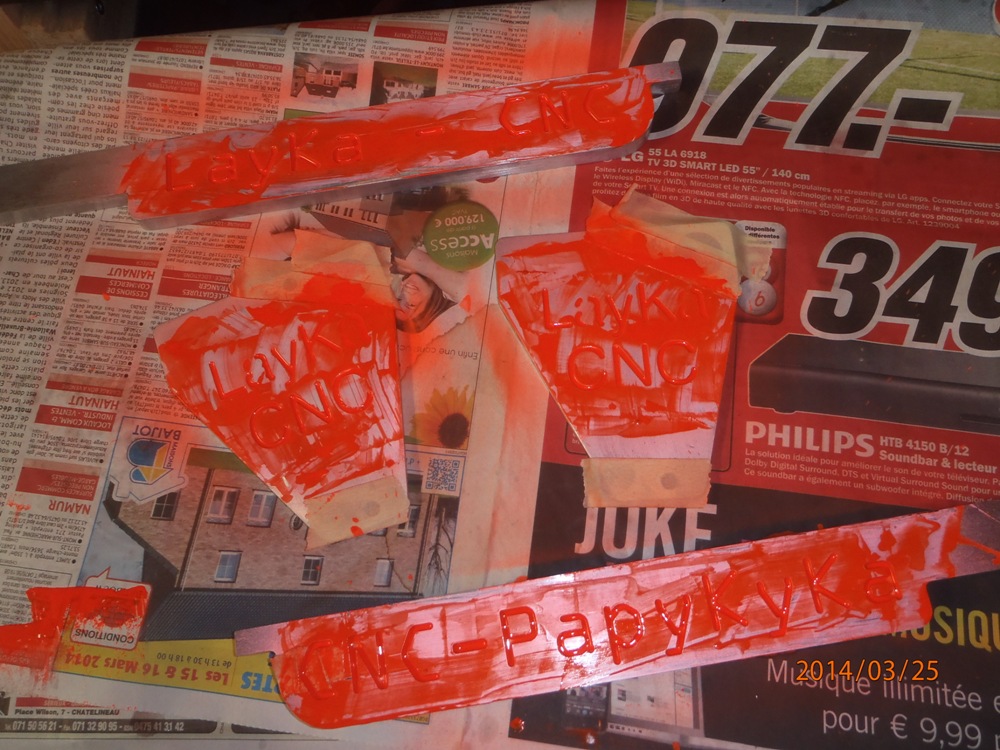

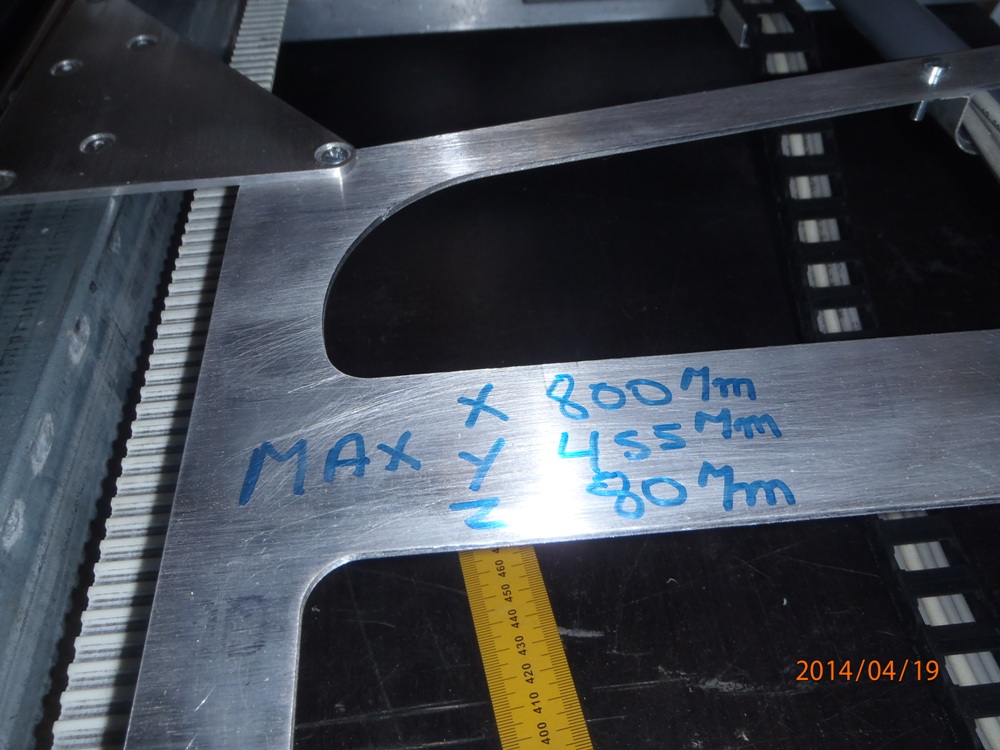

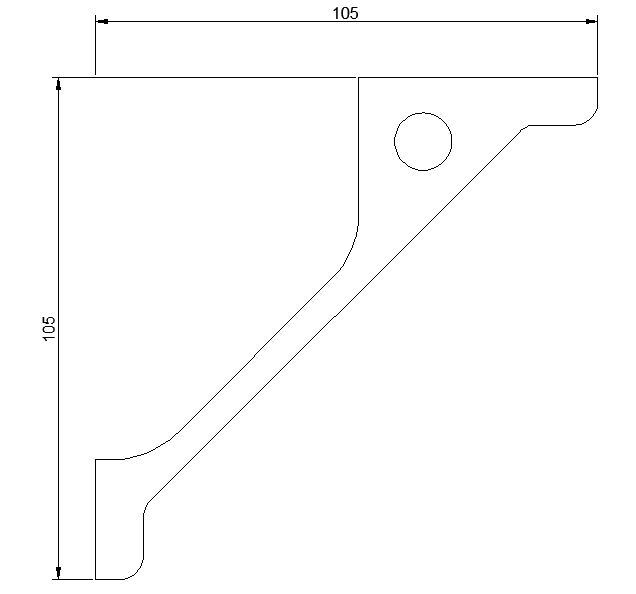

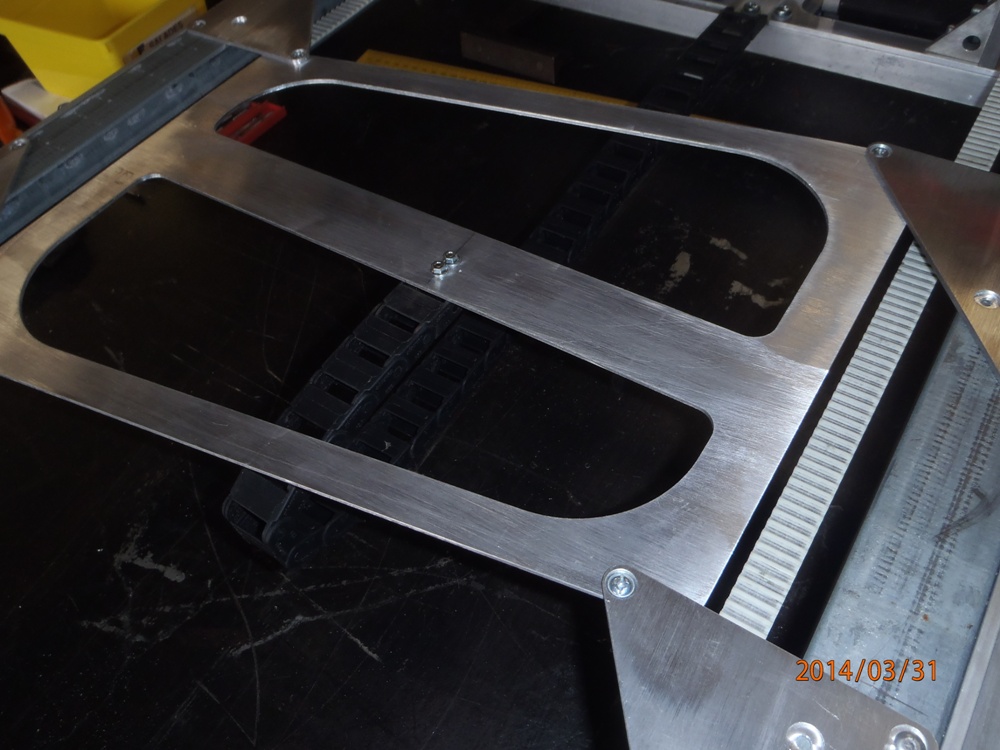

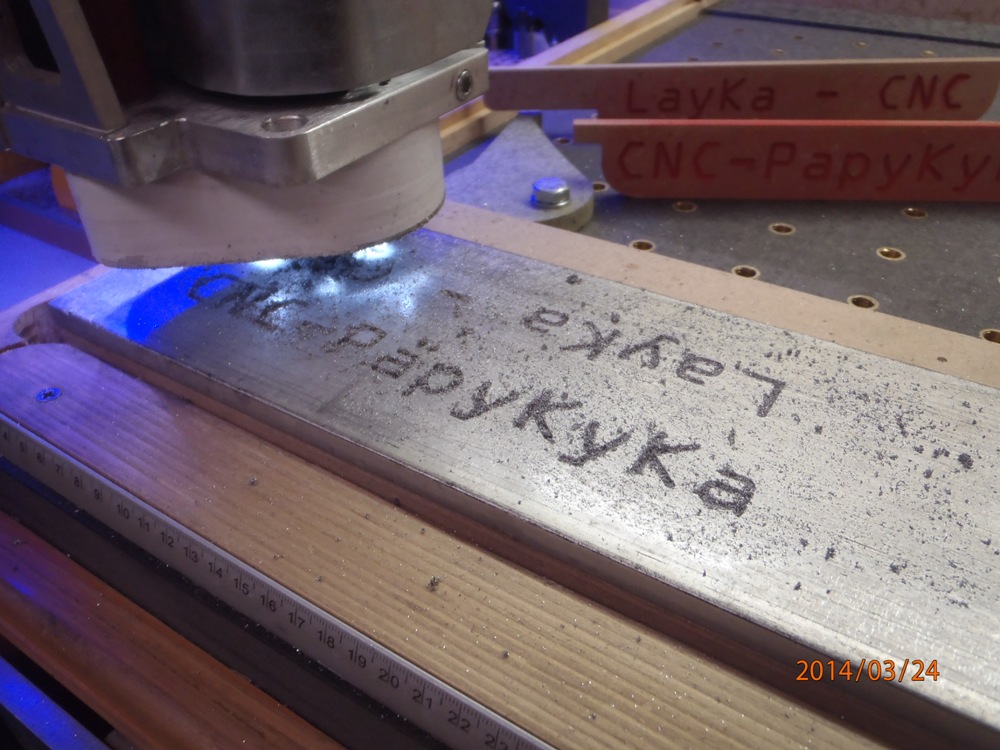

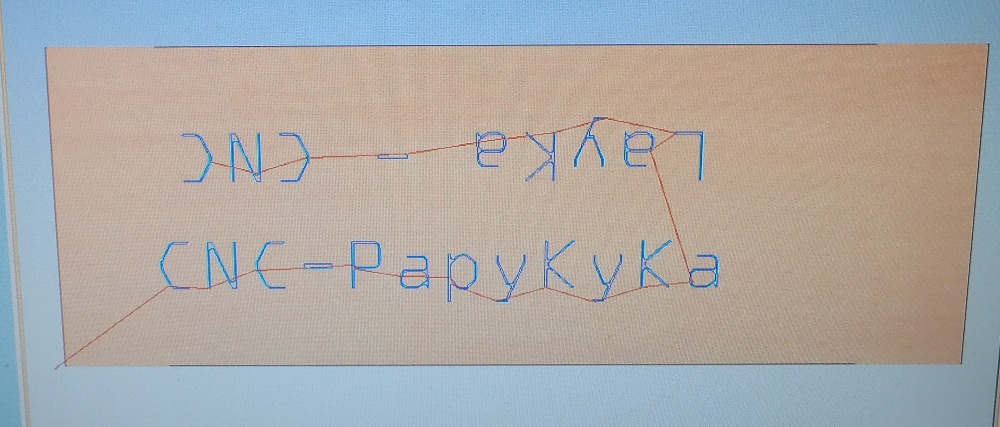

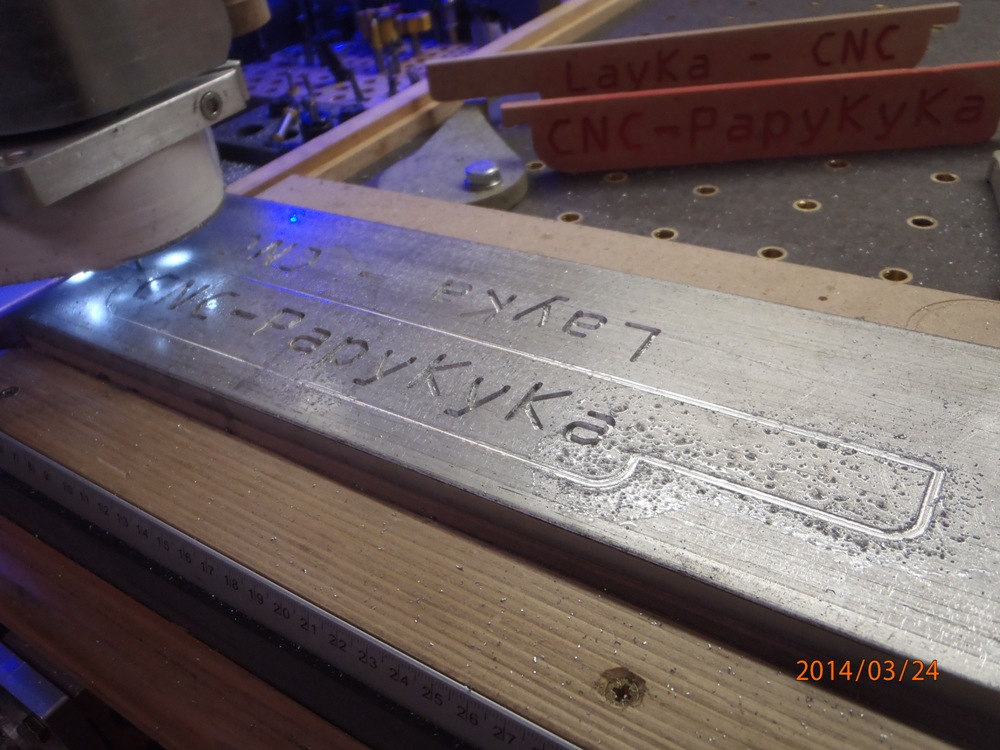

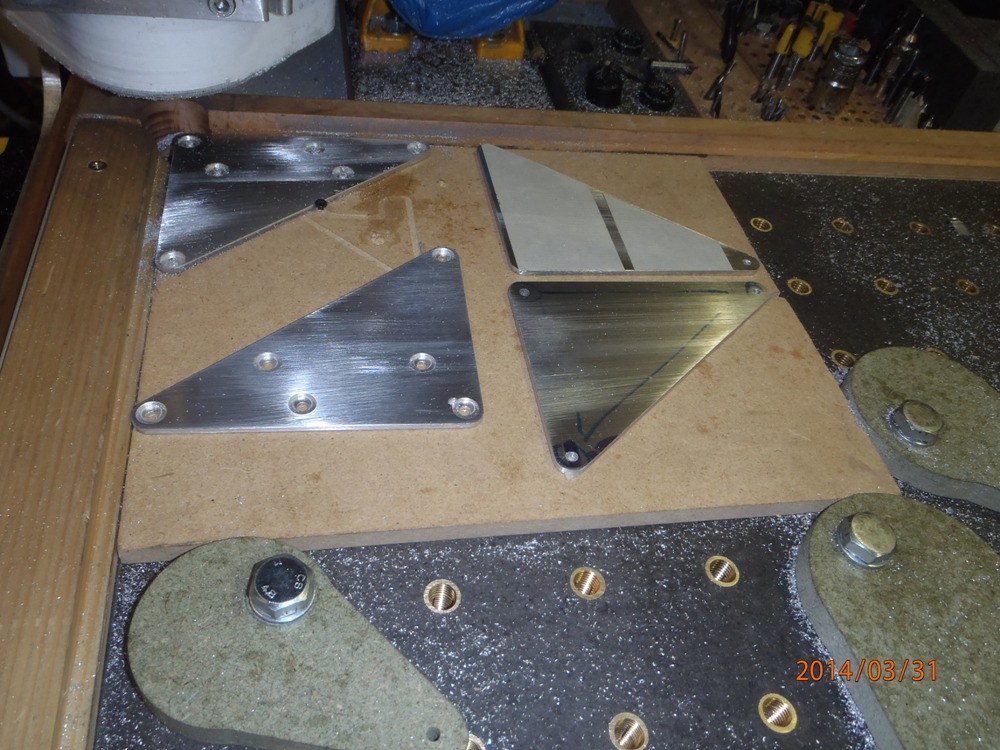

Et les renforts ?? a quoi cela ressemble ??



Le texte inscrit sont usiné avec une fraise de 2 Mm a .15 sous 500 Mm/M.

Le texte a une profondeur de 2 Mm et une largeur de 2.5 Mm





Le périmètre est usiné avec une fraise de 1/8 P, 1 fute a 1500 Mm/M et passe de .15 Mm sur 10.50 Mm d'épaisseur de l'aluminium.





Reste a replacer sur le portique qui est en MDF pour les essais et test de montage.


A++, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 25 Mar - 20:49 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

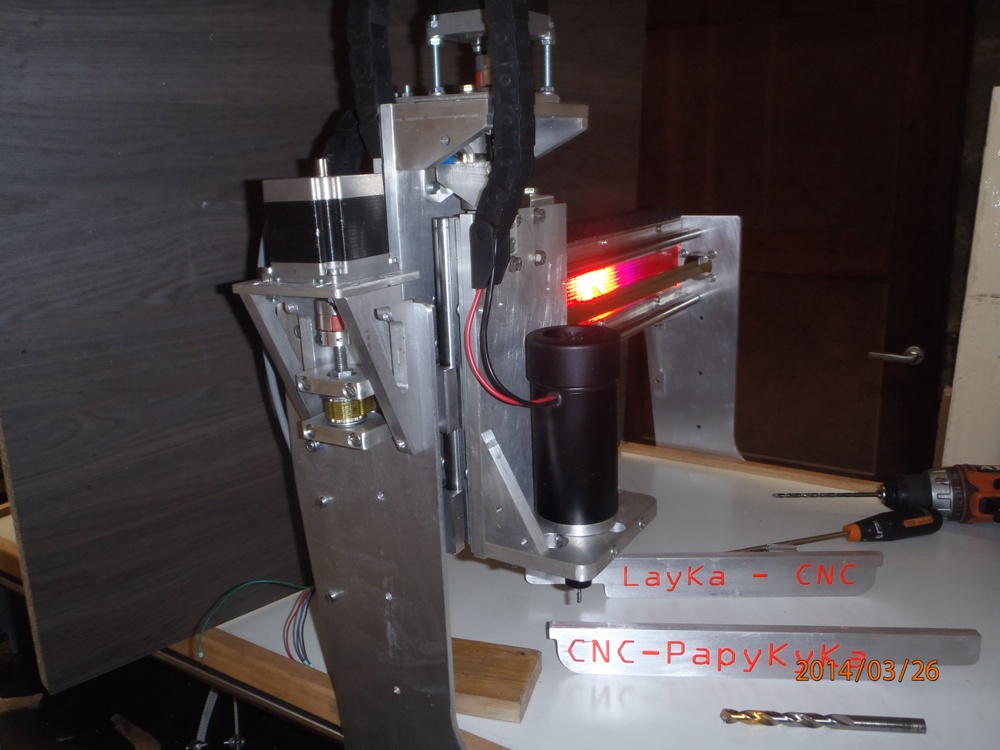

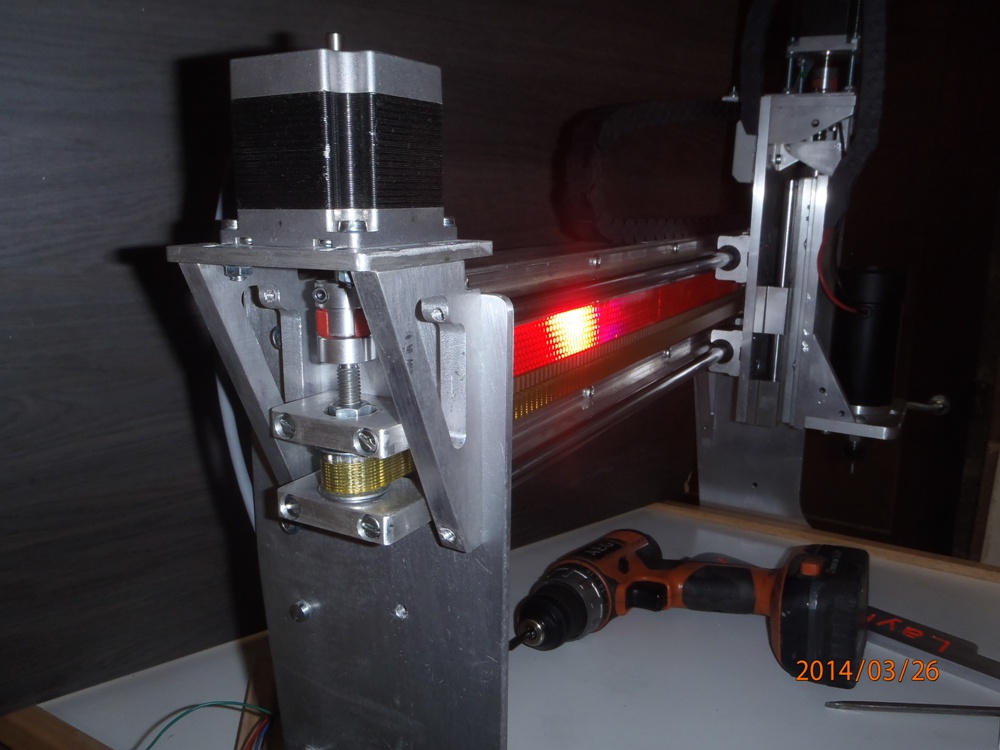

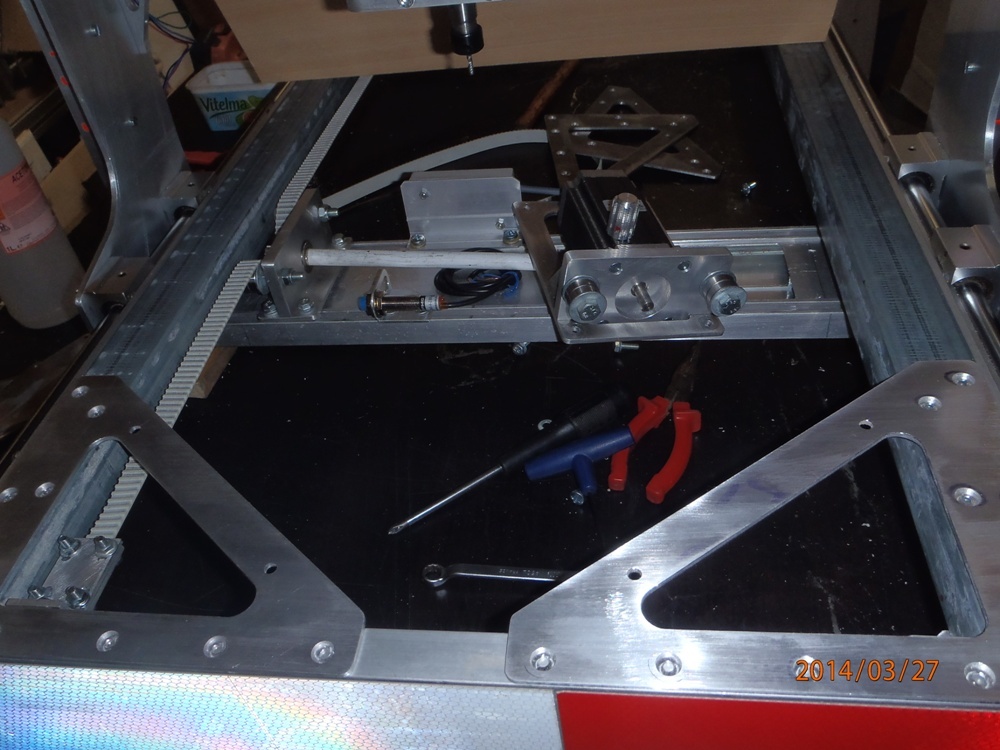

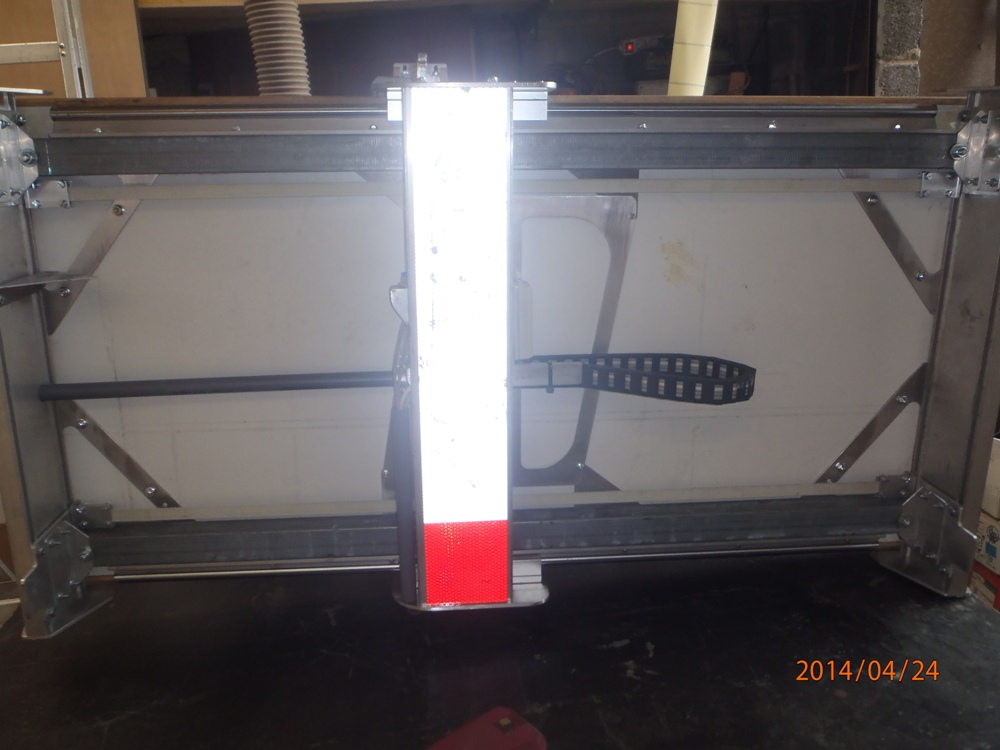

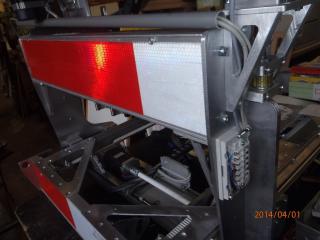

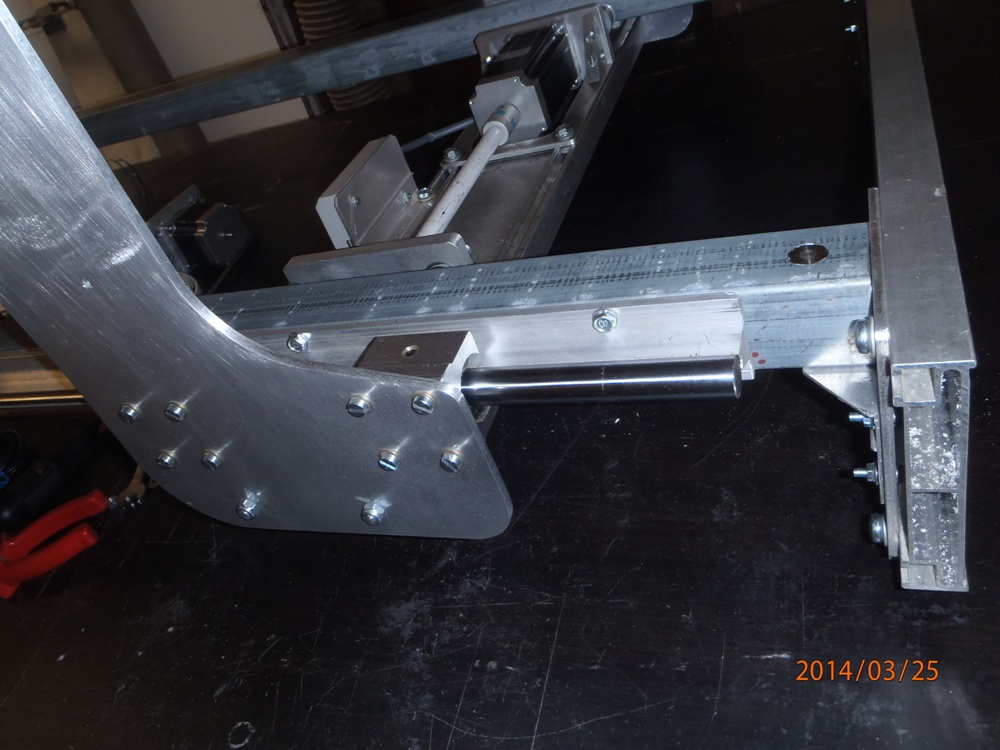

Démontage et remontage final.

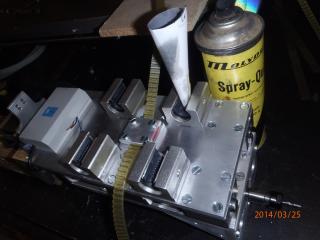

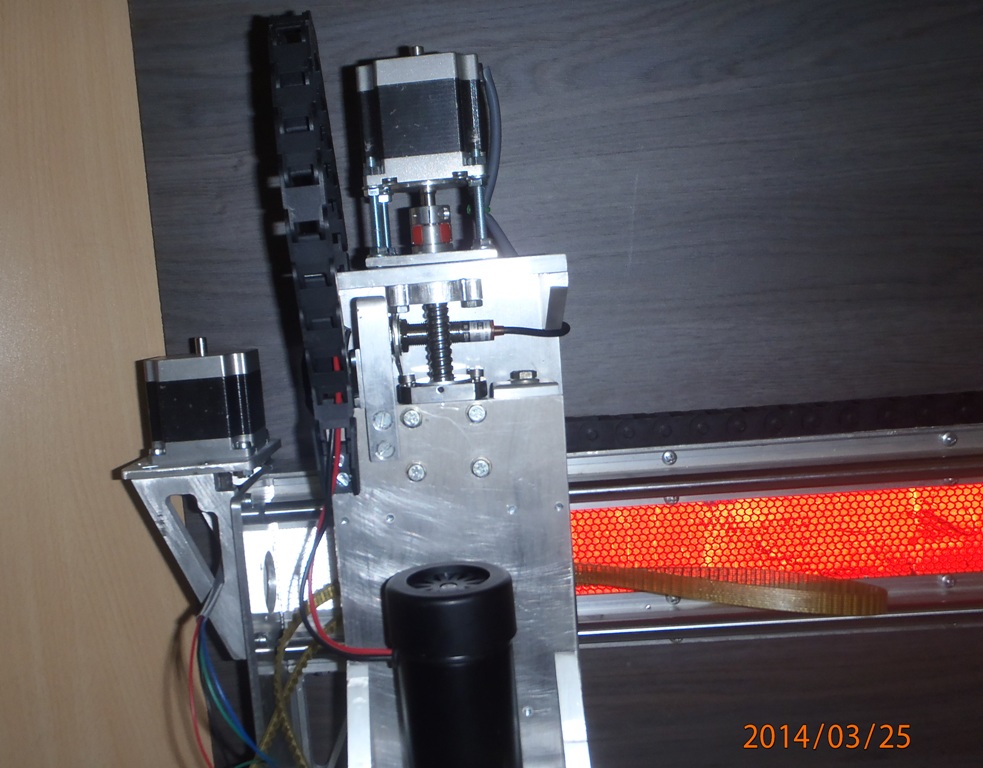

Placement de support du portique Axe " Y" supportant l'axe "Z" et la travers inférieur supportant le moteur de translation de l'axe "X".

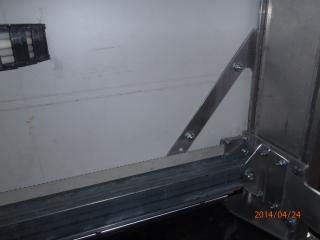

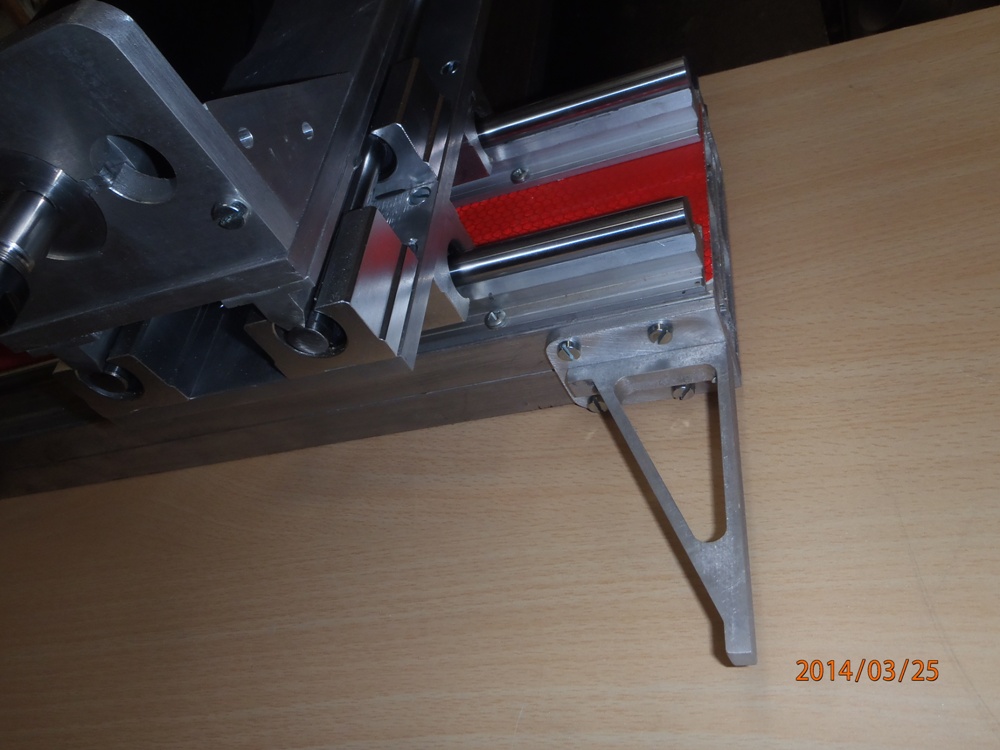

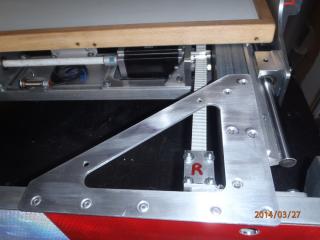

Les goussets sont fixer sous la travers du portique, pour renforcer l'ensemble.

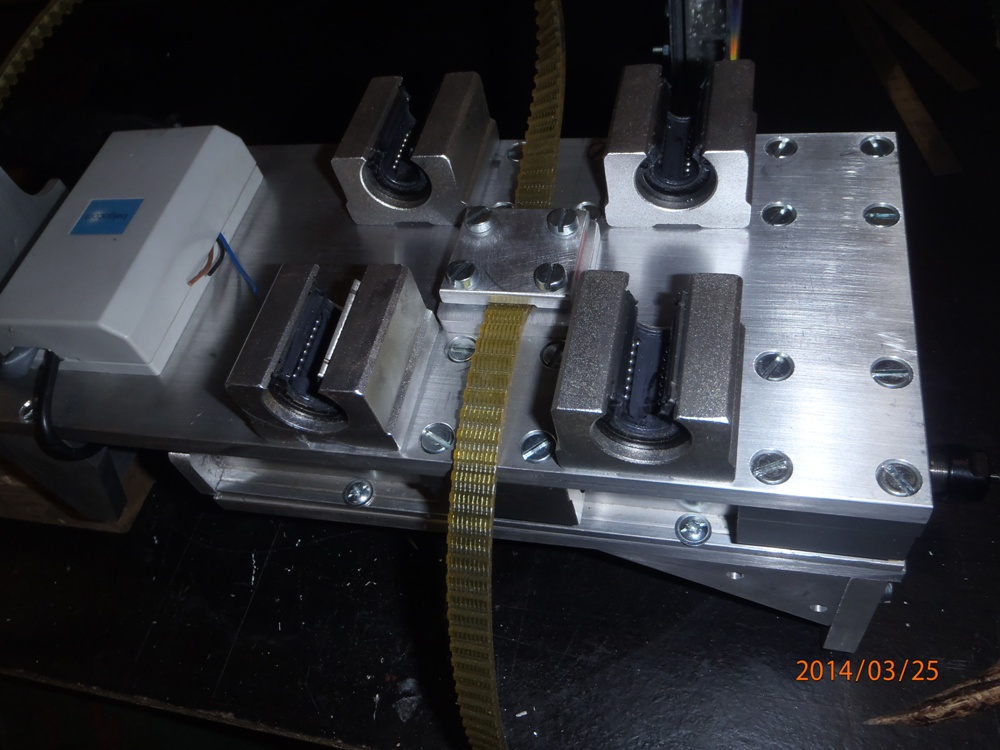

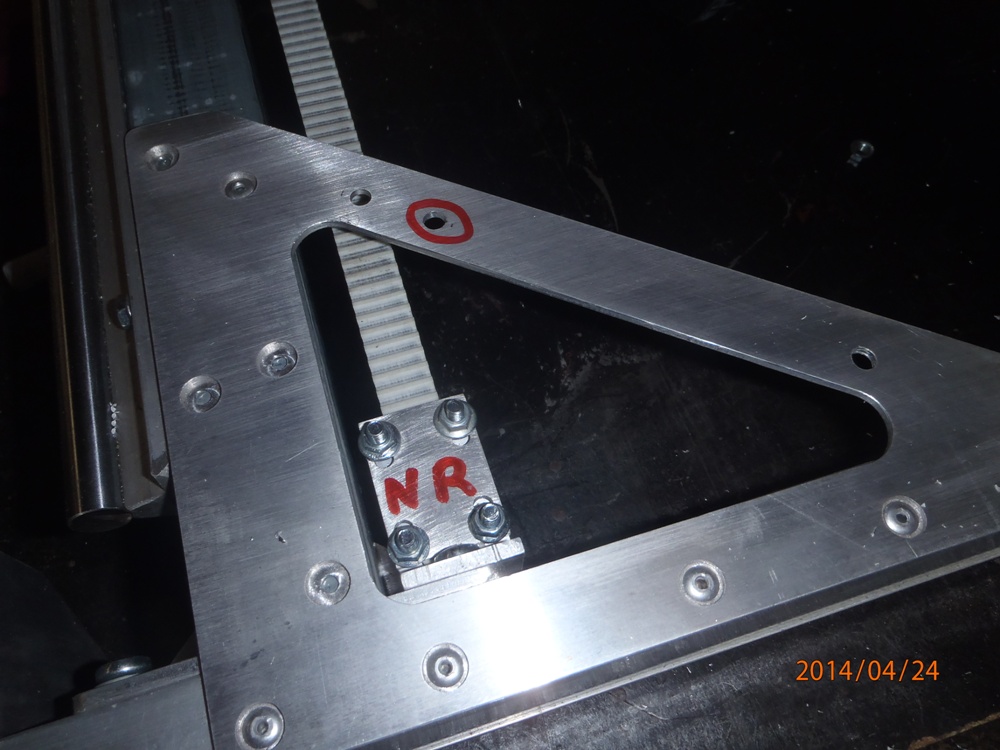

La fixation de la courroie de translation du "Y", sur le portique.



Foré et taraudé a M5, et pas oublier le graissage des supports !!!!!!.

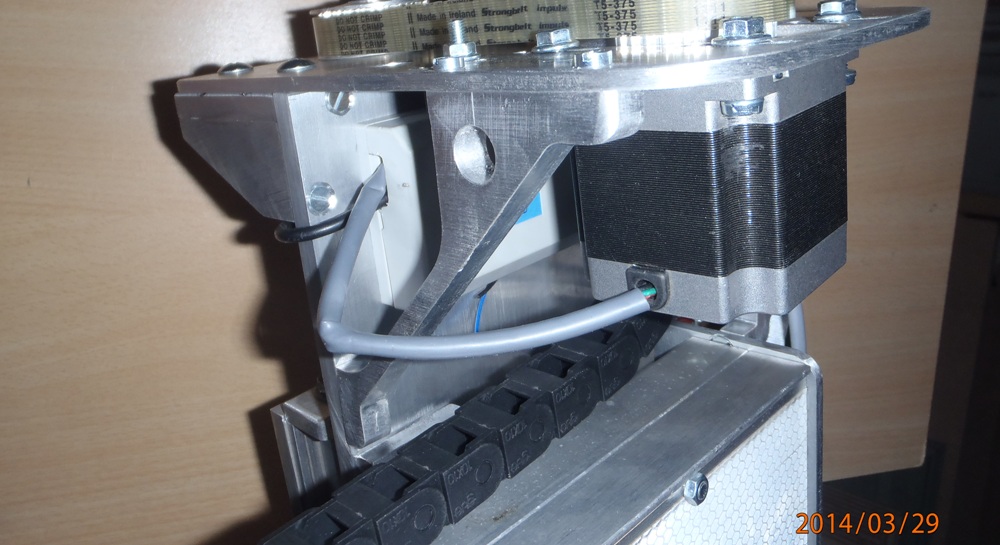

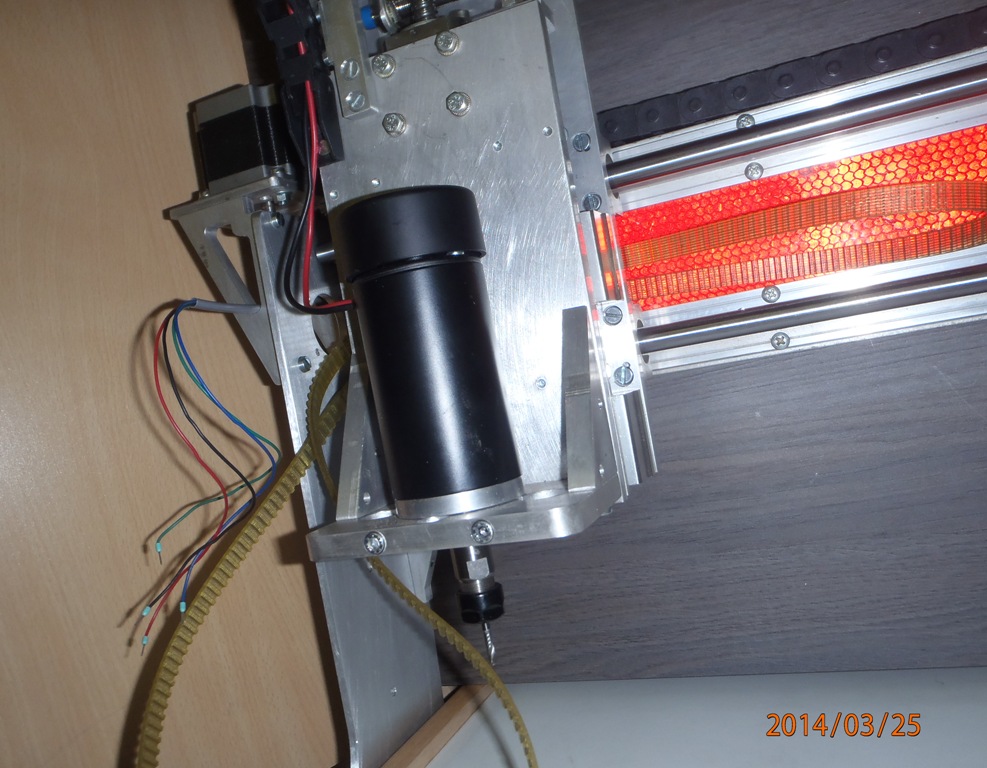

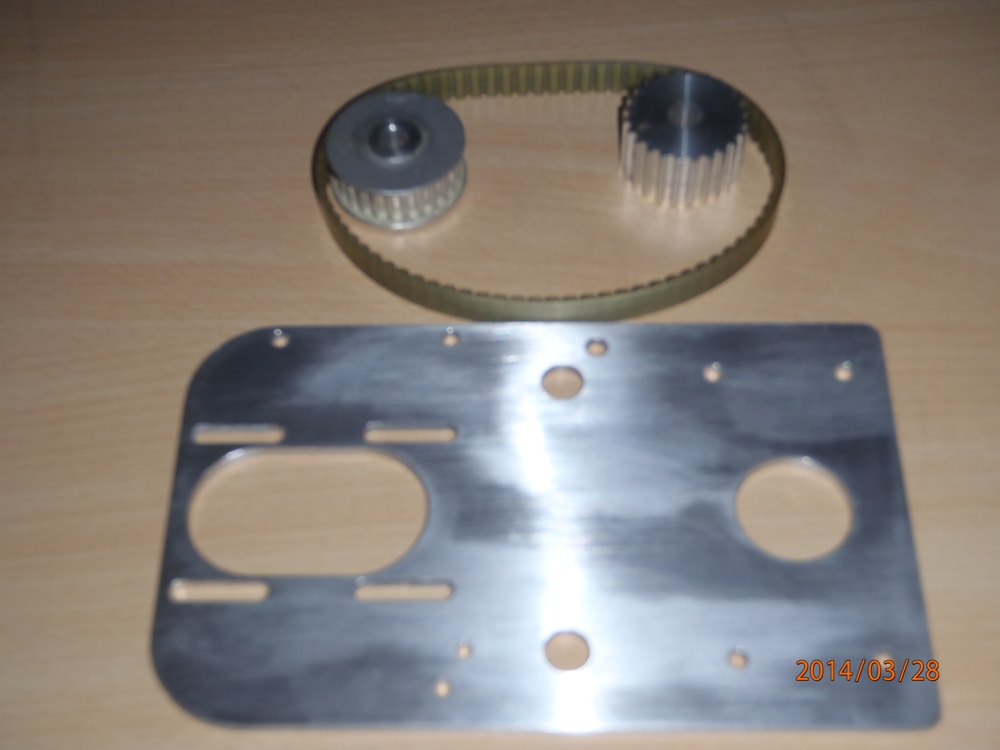

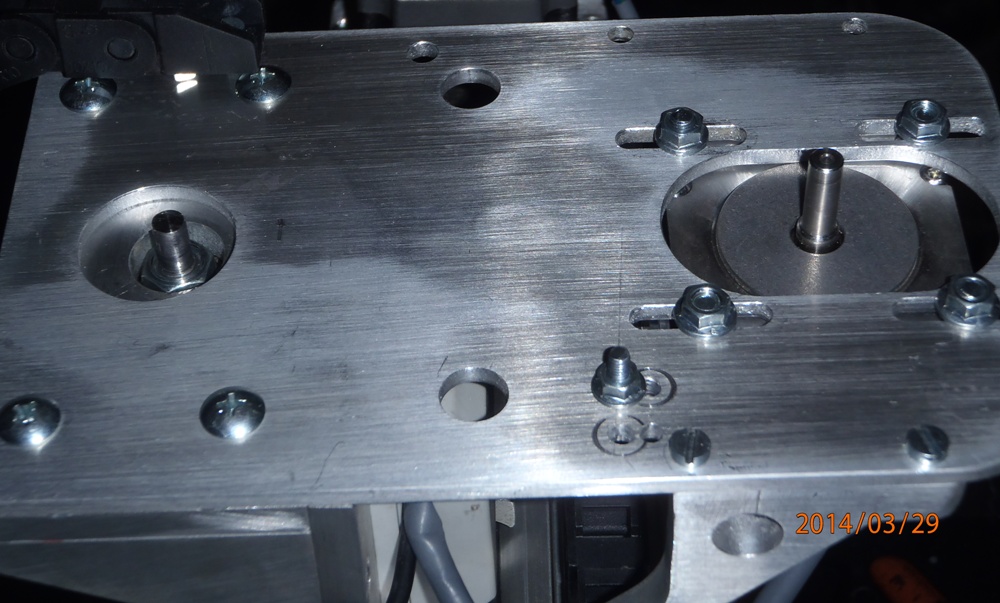

Apres avoir placer les supports du moteur de l'axe "Y", placement de la travers du portique.

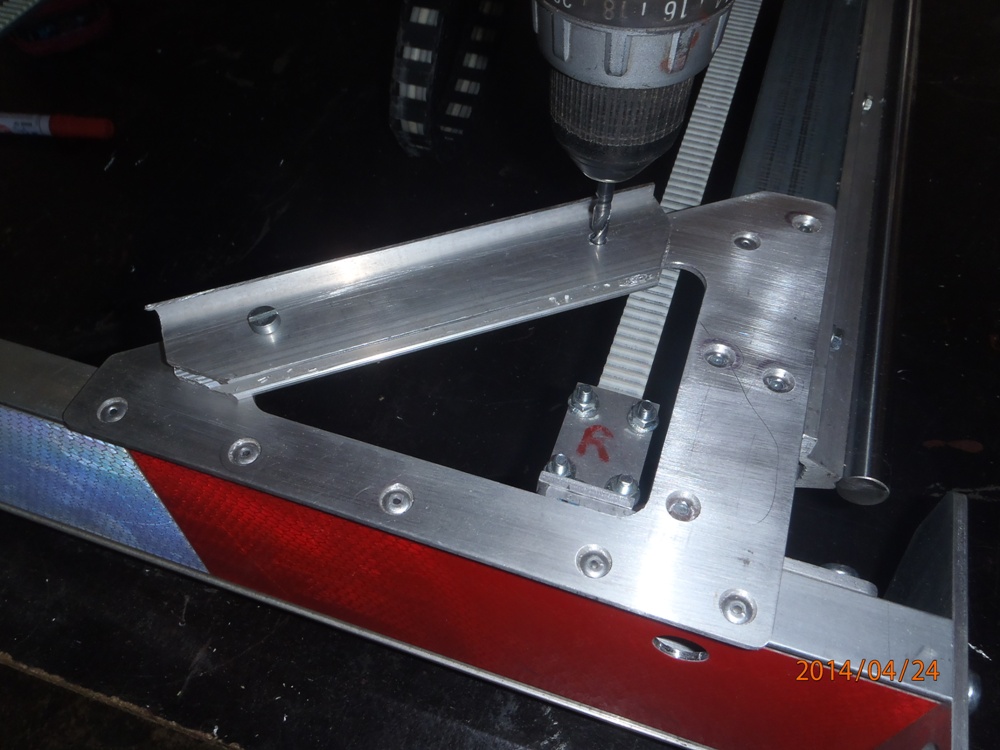

Foré et taraudé les goussets sur les tôles du portique, ce qui devient très rigide.



Cela devient déjà bien lourds a déplacé, avec le plateaux qui a reçu un latte en bois de hêtre collée et dépasse d'un centimètre pour servir de butée.

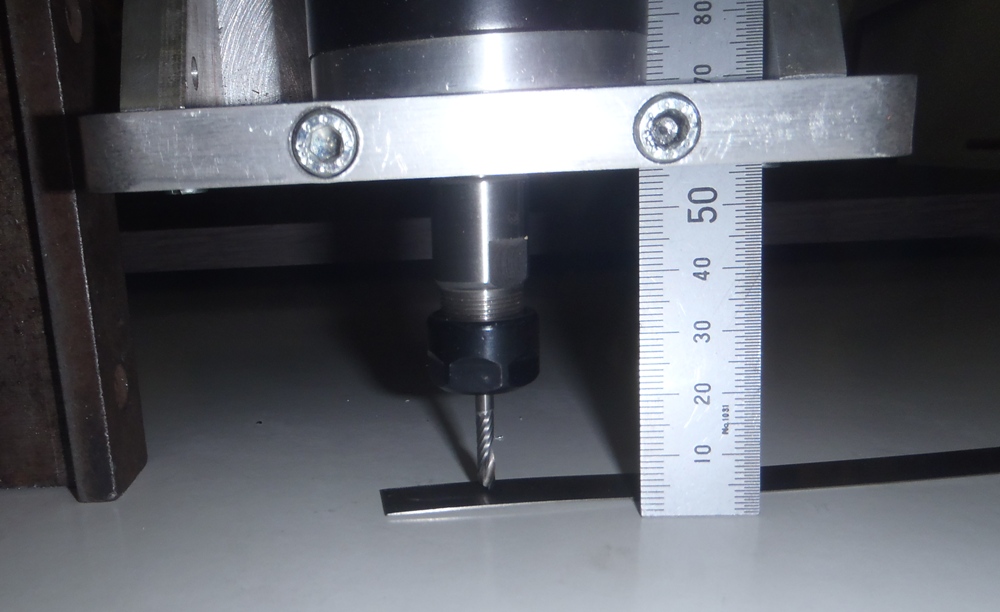

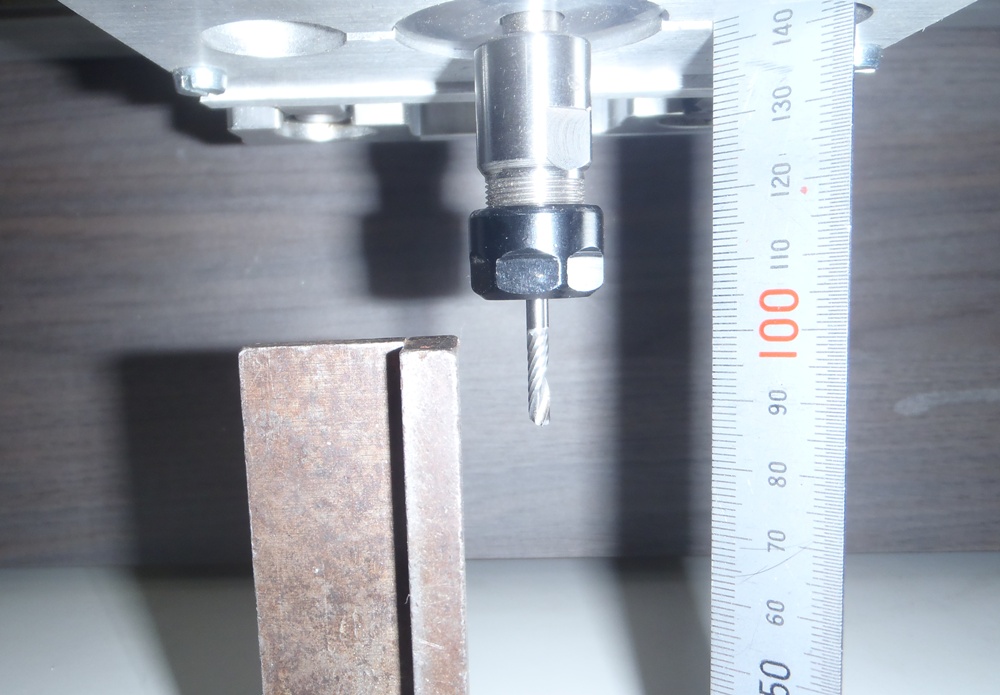

La hauteur libre en point haut du "Z" est de 83 Mm, sur le plateaux.

En position basse, reste 2/3 Mm pour une fraise placée normalement.


A plus, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 25 Mar - 20:54 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Petite surprise demain, PapyKy.


Oh !!! "Que c'est pas bo...........

Mais l'on va effacer tout cela.

Voila c'est fait, plus propre, non ??.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 26 Mar - 18:51 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Salut au amateurs et hobby's.



Ce moteur en haut du portique ne me plait pas, en plus pour rentré dans le Grand Voyager, c'est trop juste.

Coté moteur du "Y" tout est régler, les paliers de la courroie sont en place.

Reste a placer les renforts sur les plaque du portique, 3 vis de M5, forée et taraudée, cela devient très rigide.

Et bien voila, c'est fait des deux coté.


A plus pour d'autres usinages, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 27 Mar - 10:20 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Projet équerrage du cadre.



Dessin est fait sous DAO et traité pour le parcours d'outils, et est prêt pour être passé sur le logiciel de la gestion du CNC,
Pour en généré le "GCode", liste des coordonnées de déplacement des "Axes X Y Z".


( Profile 1 )
( File created: jeudi, mars 27, 2014 - 01:47 )
( for Mach2/3 )
( Material Size)
( X= 450.000, Y= 285.000 ,Z= 3.000)
()
(Toolpaths used in this file:)
(Profile 1)
(Profile 2)
(Tools used in this file: )
(1 = End Mill {3.175 mm})
N110G00G21G17G90G40G49G80
N120G71G91.1
N130T1M06
N140 (End Mill {3.175 mm})
N150G00G43Z20.000H1
N160S12000M03


Etc .................................................
N240G1X14.038Y24.574Z-0.012
N250G1X14.089Y24.590Z-0.018
N260G1X14.139Y24.614Z-0.024
N270G1X14.186Y24.645Z-0.030
N280G1X14.229Y24.682Z-0.037
N290G1X14.266Y24.725Z-0.043
N300G1X14.297Y24.772Z-0.050
N310G1X14.321Y24.822Z-0.056
N320G1X14.337Y24.873Z-0.062
N330G1X14.347Y24.924Z-0.068
N340G1X14.349Y24.974Z-0.074
N350G1X14.347Y25.024Z-0.080
N360G1X14.337Y25.075Z-0.085
N370G1X14.321Y25.126Z-0.092
N380G1X14.297Y25.176Z-0.098
N390G1X14.266Y25.223Z-0.104
N400G1X14.229Y25.266Z-0.111



Parfois plusieurs millier de lignes de "Code"


A++, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 19 Mar - 10:31 (2016); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 27 Mar - 13:54 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Comment faire cela ??.

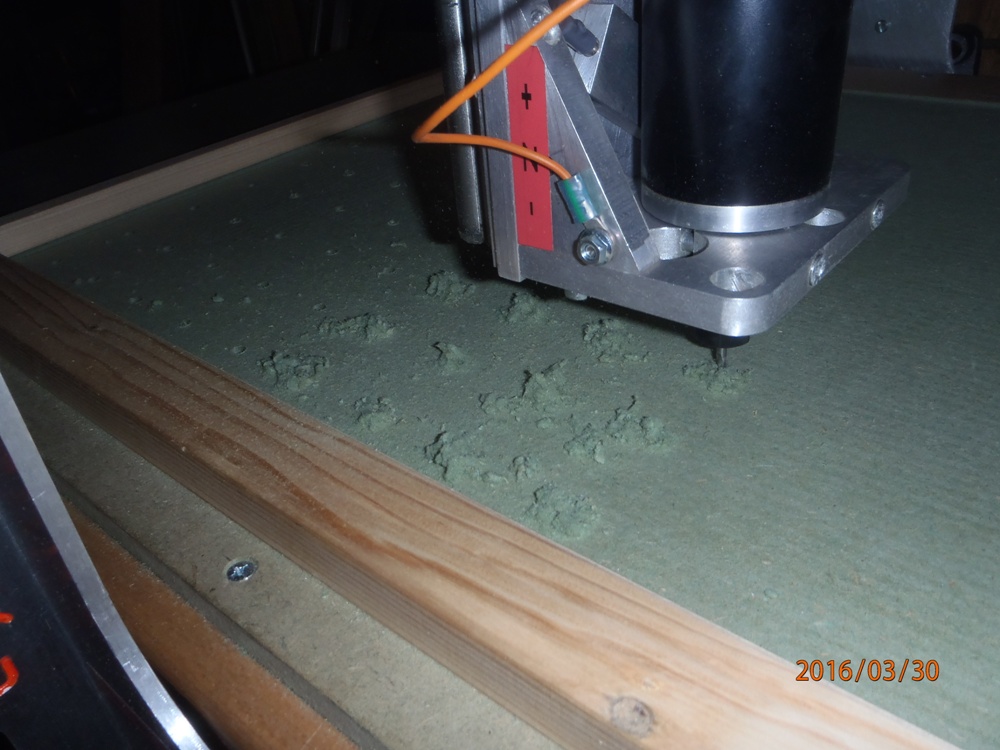

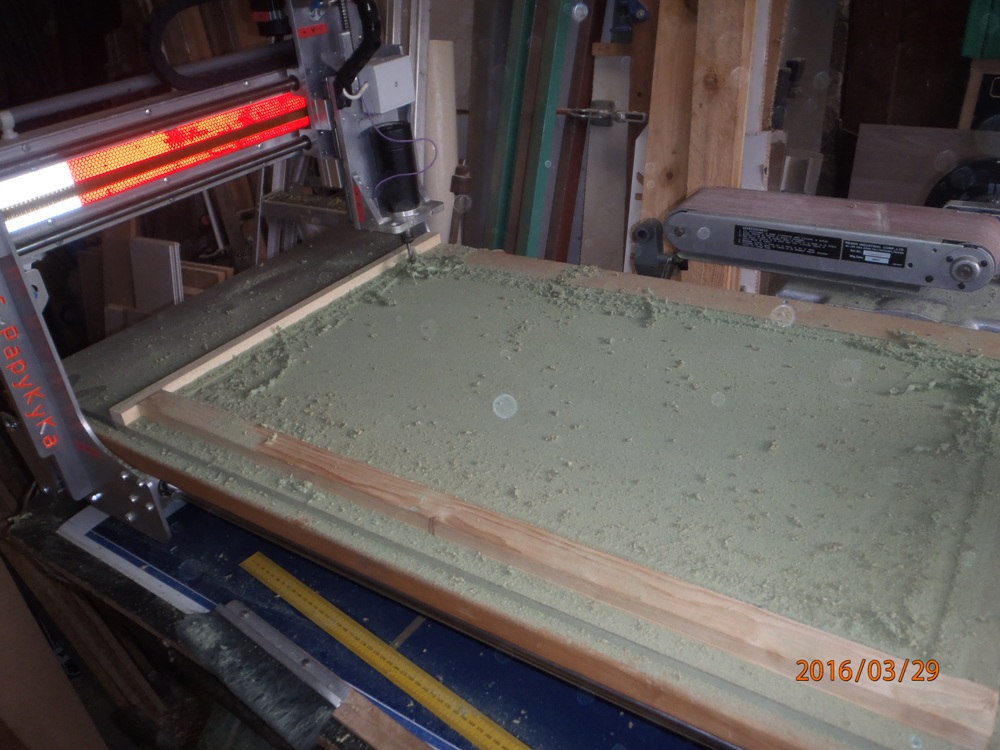

La première chose a faire, placer un "martyr".



Placer de l’autocollant, au verso de la plaque et la placé a référence "0 / 0". "X Y".

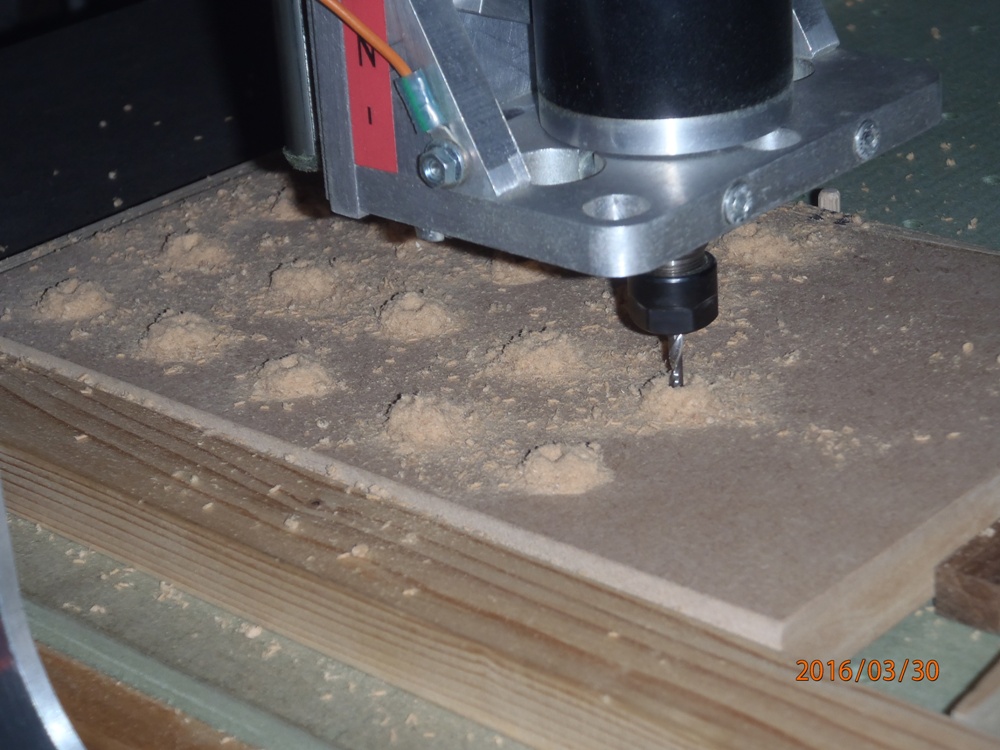

Premier perçage pour consolidé le placement, et en 2 plusieurs trous dans les future découpe pour les maintenir en place un fois découpée.



Perçages et chambrages des trous pour la fixation des goussets sur le CNC, avec des rivets aveugle, pour renforcé le cadre.



Et la découpe peu ce faire, en fixant les futures pièces, dés que possible, car autocollant va chauffé, et va plus tenir la tôle.




La suite ??, oui, a plus, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 27 Mar - 19:25 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Les voila en cour de finition d'usinage.



Reste a placer sur le châssis de LayKa-CNC, en une séries de rivets de 4 Millimètres.


On été réalisé a 1800 Mm/M et passe de .25 Mm.

Cela terminera le cadre bien rigide, et 8 trous (4*2) sont présent pour fixer le panneaux par le bas, le montage du pignon sur moteur "X" démonter.



Les trois millimètres de la tôle sont justement bien venu car les patins des rails du "X" dépassais de 2.5 Mm du tube de 40 Mm alors que les patins on 45 Mm.

Les courroies sont placée sur les pignons de la translation du portique "X".

Les derniers rivets sera mis quand je serais sur de l"équerrage de la machine une fois en fonctionnement.


Cela ce termine doucement, reste a câblé les moteurs et fin de course, A demain pour la suite, peut-être ....., PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 28 Mar - 18:15 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

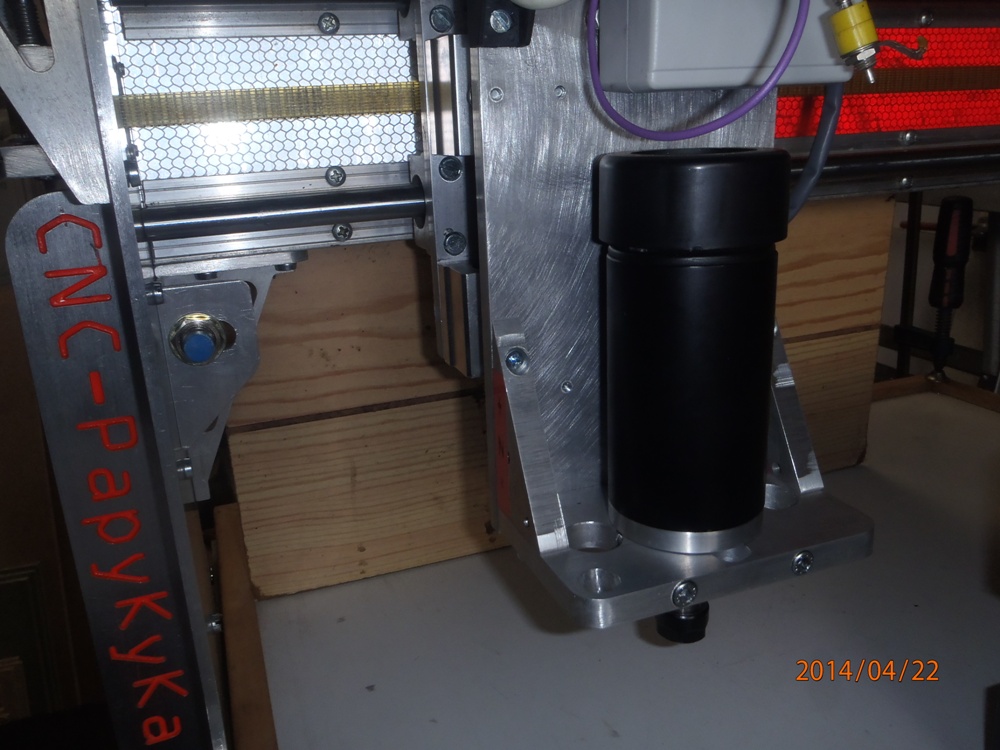

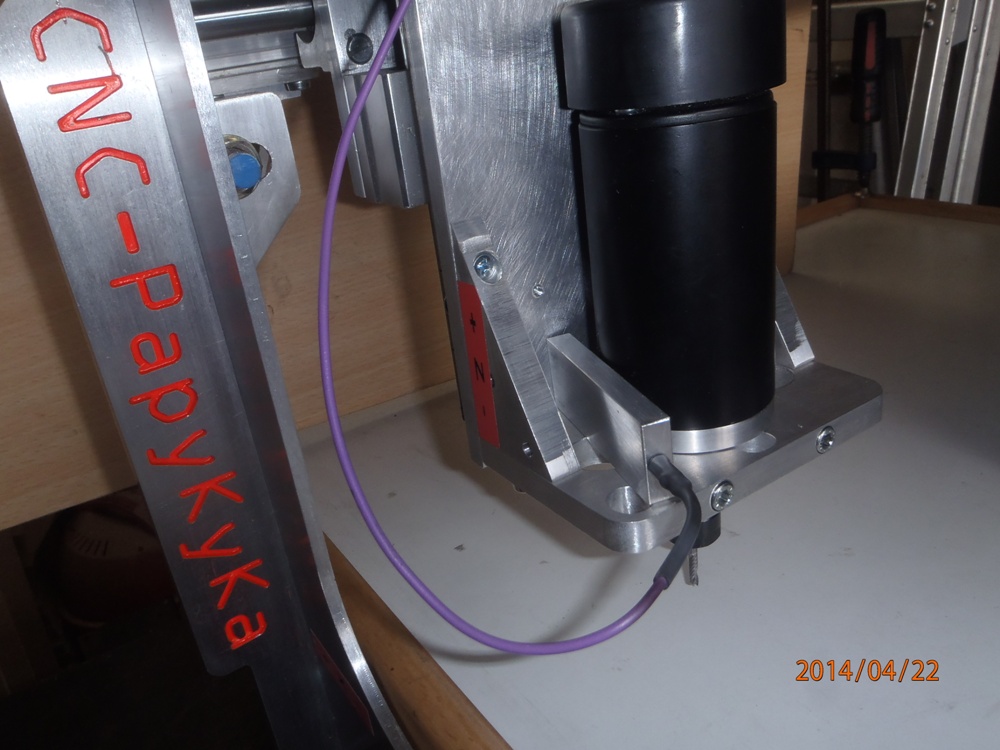

Modification fixation moteur "Z".



D'autres trous on été fait en cours d'usinage, fil du capteur, gousset, ......



Oui, je sais que cette photo.......


A plus pour le montage, mais faut refaire les deux pigions, alésage a voir, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 29 Mar - 20:30 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

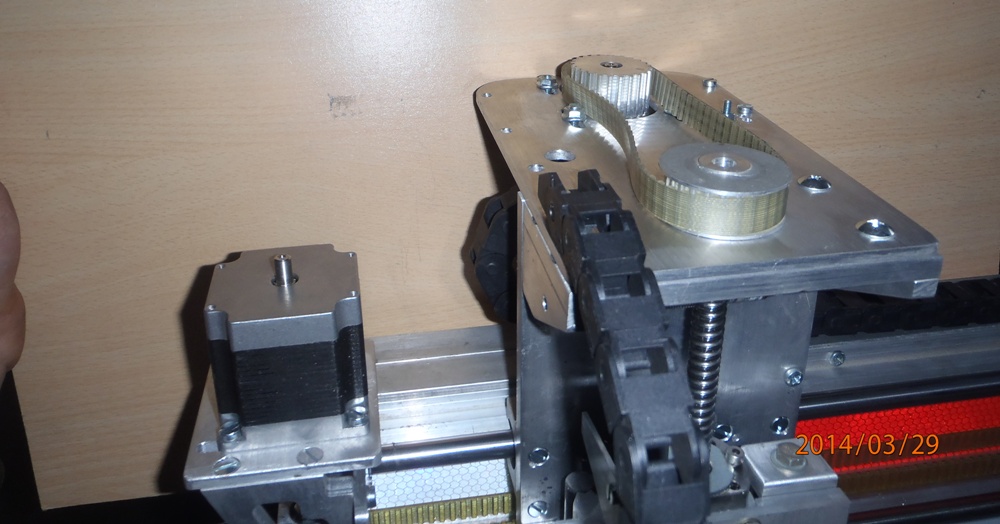

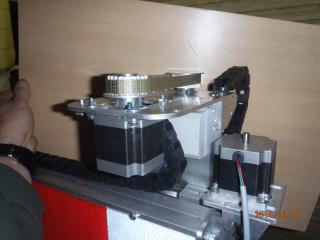

Moteur du "Z".


Supporter avec un gousset.




Voila la tôle placée sur le portique.

Il me faut placer cette courroie, mais ces pigions ne sont pas bon.

Le gousset est en place, mais d'un seul coté car de l'autre la chaîne pour les câbles doit passé.

Les deux chaîne câbles sont refixée différemment.

Reste a placé le capteur magnétique pour le déplacement "Y".


A++, PapyKy.






- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 30 Mar - 22:33 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

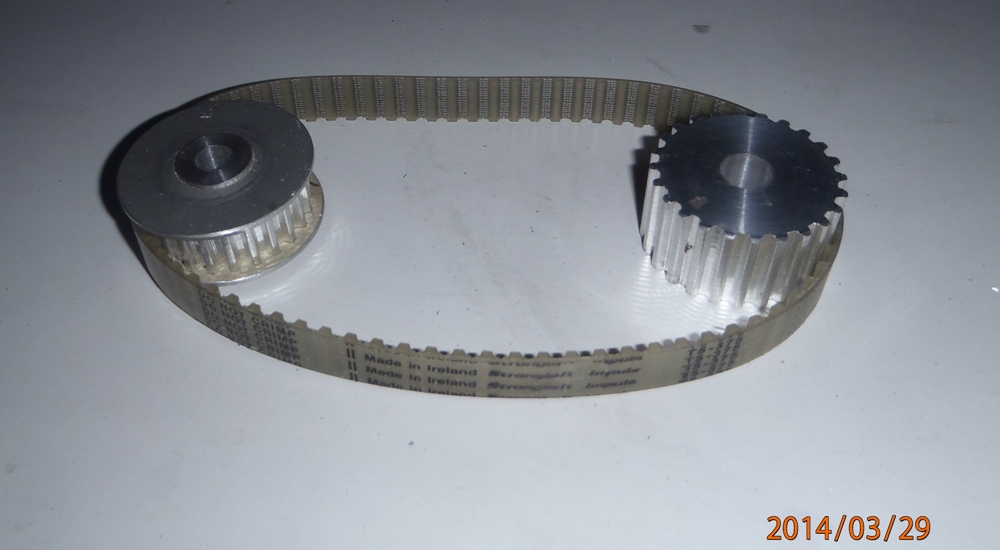

Et bien voila avec quoi c'est fait.

Des ébauches en aluminium achetée tel quelles.



Pour en arrivé a cela, après tournage, alésage et placer des vis de calages Allen de 6 Mm.

Et avoir tourner deux tôle de 2 Mm pour en faire des butée pour la courroie T5.



A ++, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 31 Mar - 13:01 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

On passe au support de la chaîne "X".



Récupéré les bout de la découpe précédente pour en faire des supports.

Et ajouté une tôle de maintien de la chaîne du "X", ou vont passé tout les câbles "Z Y X ", vers le boitier de commander de puissance.


Et bien voila notre découpe future.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 19 Mar - 10:36 (2016); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 31 Mar - 18:32 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

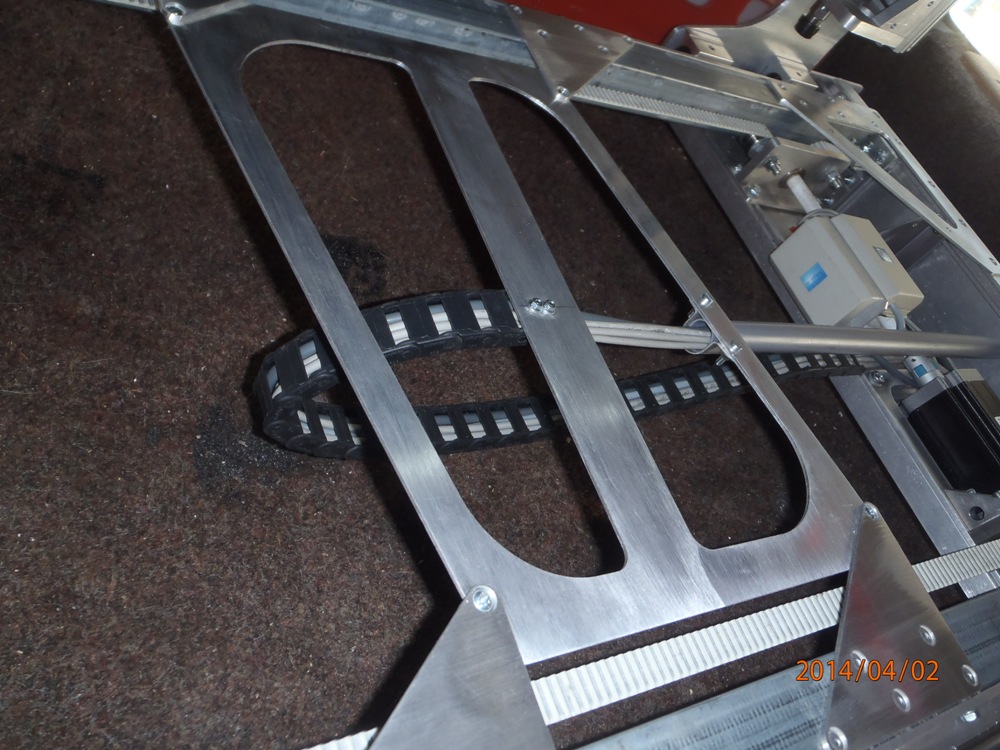

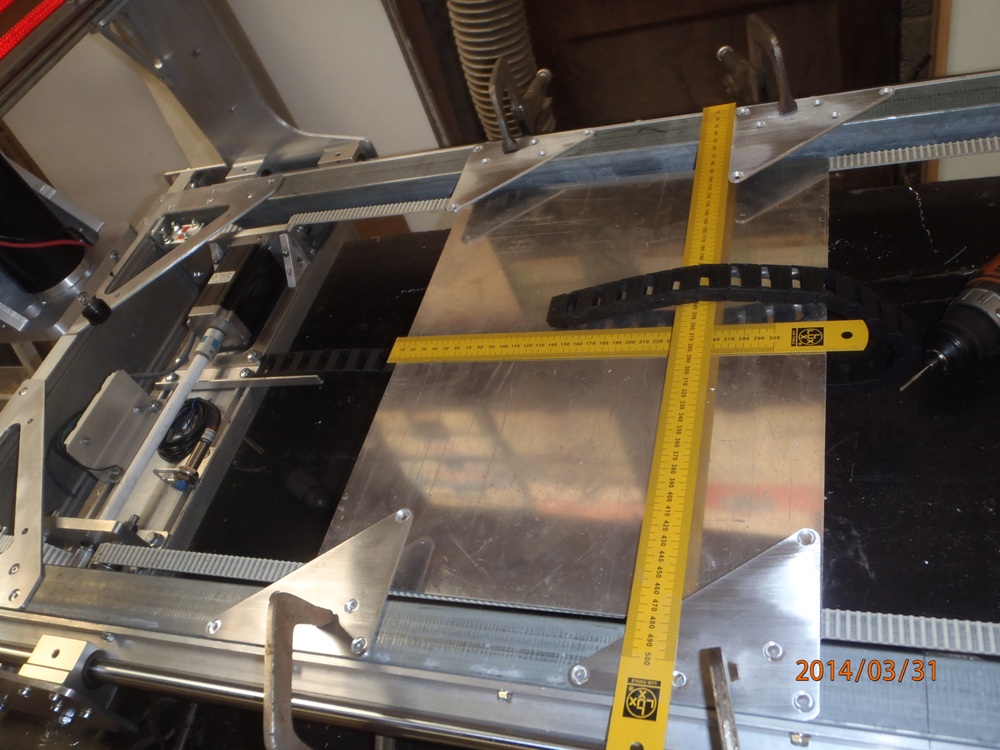

Tout est en place coté mécanique.



La tôle de 2.5 est découpée, voir si j'ai bien pris les mesures ??




Mais pourquoi cette forme, difficile a réalisé, avec des cotes bizarre, comme c'est blizzard.(vent froid du nord), ben, c'est pour le 'fun'.



Pile poile, c'est comme cela avais été tracé a la main, Cela aurais été surement moins précis, Merci la DAO.

La chaîne de l'axe du "X" est en place, trois câbles venant des boites de connexion, plus l'alimentation de la broche et les LED's vont passé dans cette gaine.

L’arbre moteur du "X" passe dans la boucle formée par la chaîne câbles.




A++, Reste les fixations des capteurs magnétique a placer sur les axes "Y & Z", PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 19 Mar - 10:40 (2016); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 31 Mar - 18:51 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Placement des capteurs magnétique.



Celui du "Y" est placé dans le gousset du portique, et est bien protégé de cette façon et prés de la boite de connexion.



Reste a câblé la boite, et ressortir vers les deux chaines "Y & X".

Le capteur du "X" a changer de coté, avec le boite de connexion.



Et c'est presque fini pour la partie mécanique, apres réglage, fixation de la tablette.




A plus, car fatiguer, Salut PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 1 Apr - 18:33 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

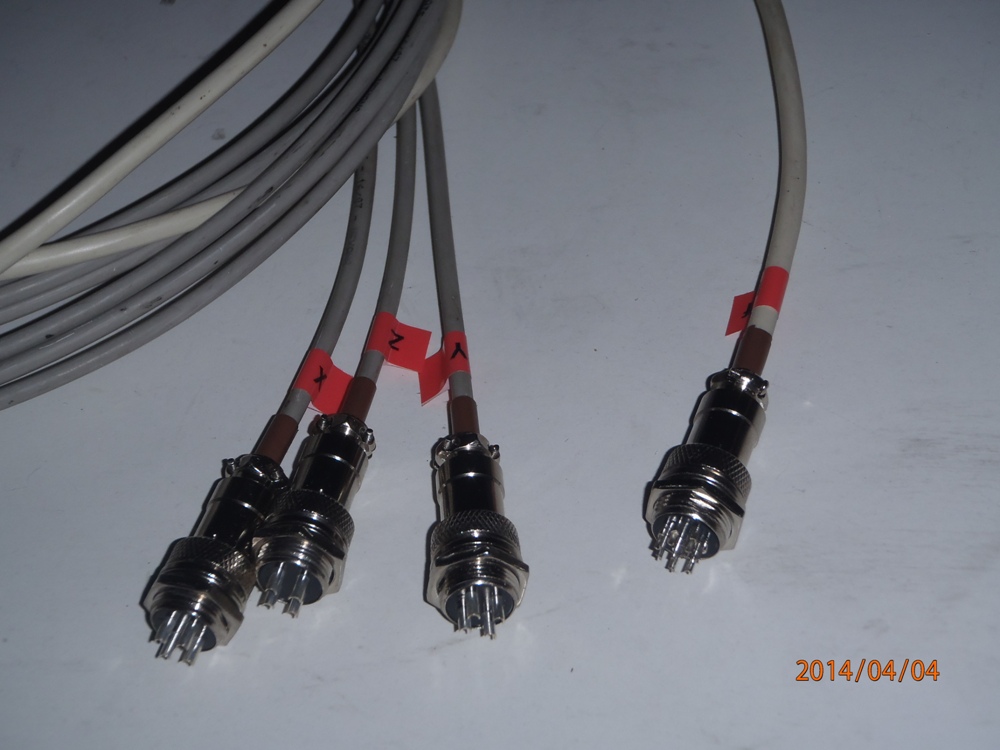

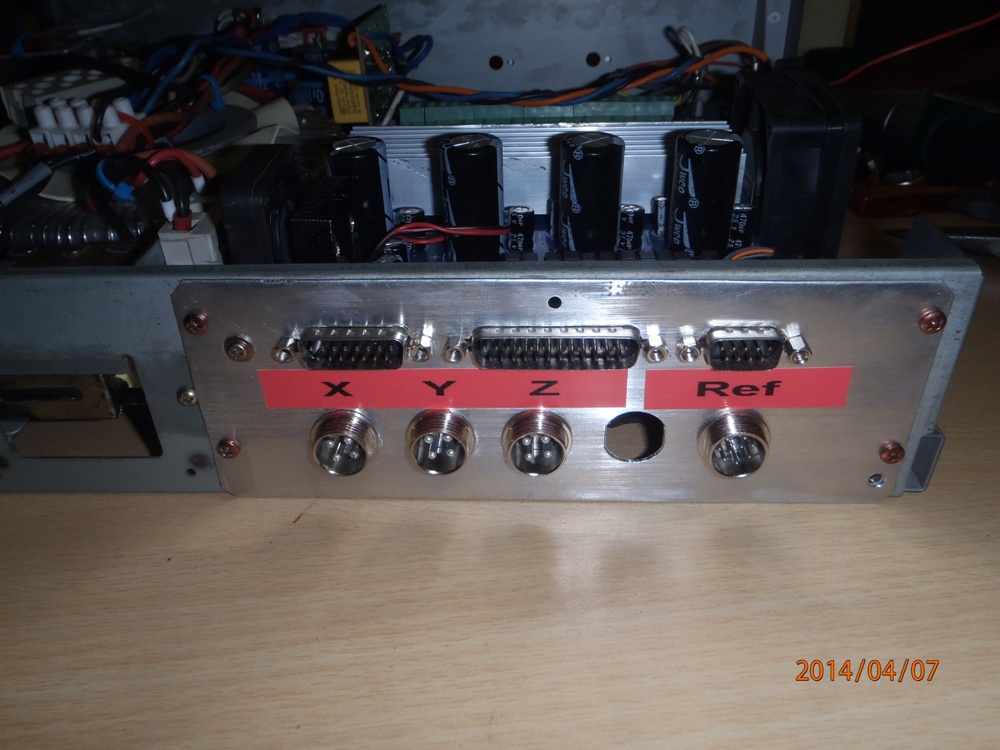

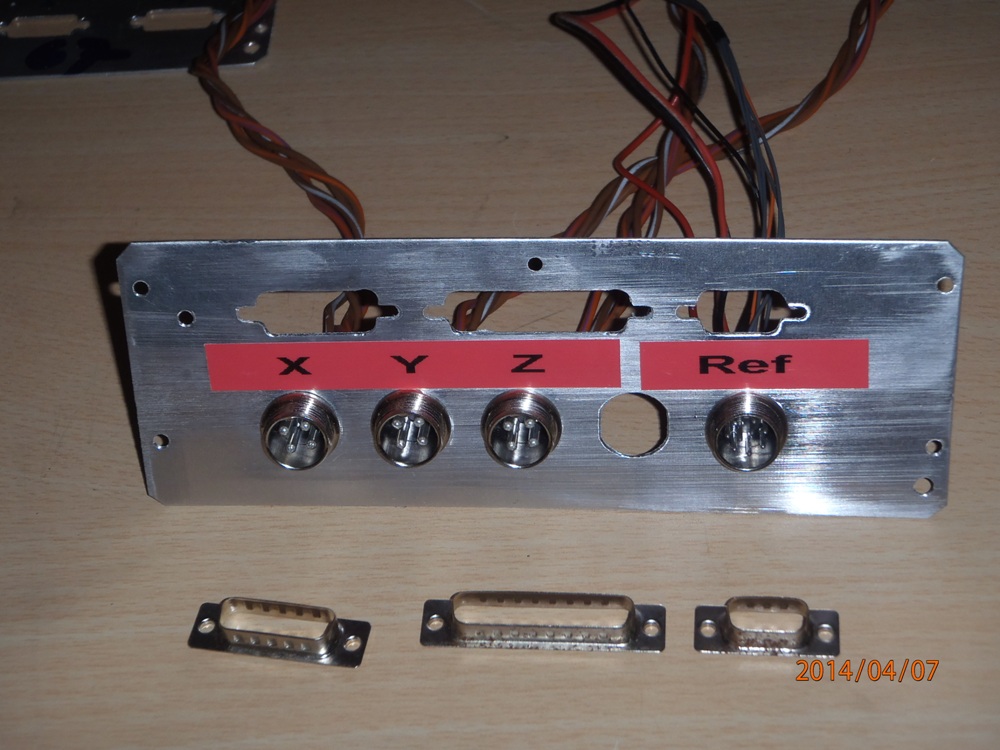

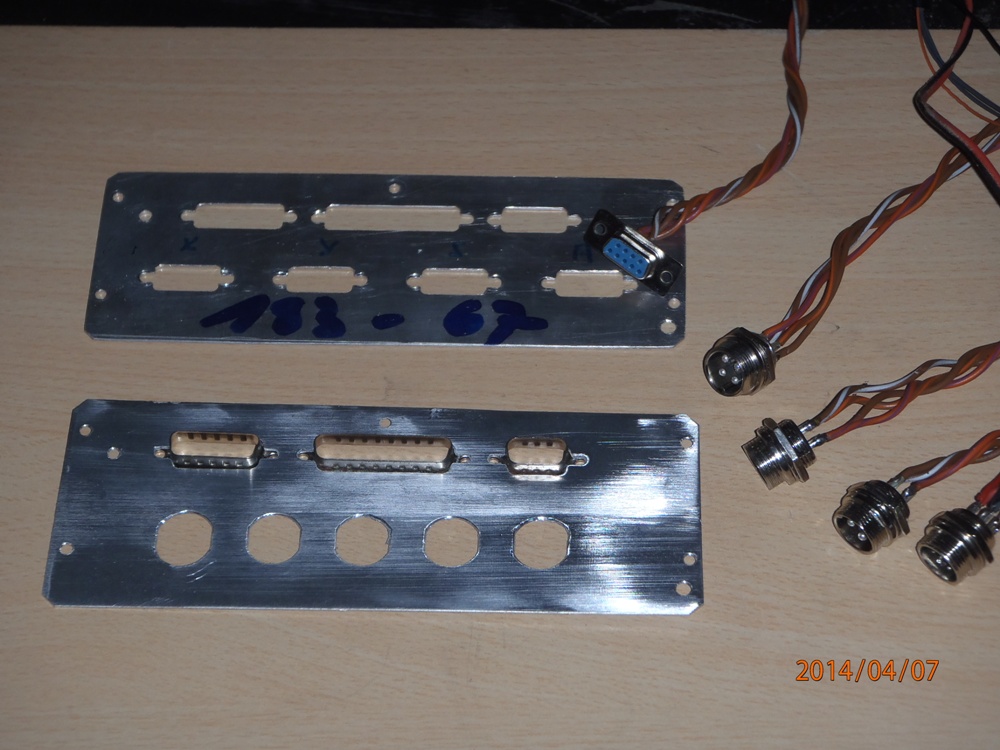

Et le câblage des boîtiers





Bornier du "X".



Bornier du "Y".



Bornier du "Z".


C'est beaucoup de fin fils a câble, 4 pour le moteur (deux paires torsadée), et 3 pour le capteur, masse, tension 6/36 V et un retour zéro machine.
Tout ces câbles sont "Faradisé", c'est à dire, qu'il ont un feuillard de masse machine et qui sert a empêché les parasites.

C'est pas encore fini reste a placer un boitier de regroupement des capteurs (X Y Z) pour ressortir un seul câble vers le boitier puissance ce la gestion CNC.
Encore un boitier sur le support de broche pour sont alimentation et les LED's, palpeur du brute.
Et placer les terminaisons des câbles
 (X Y Z et Zéro Machine).


Mais ce sera pour demain, si tout va bien, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 2 Apr - 21:02 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Petite modification de câblage.



Le fait est que trop de câbles de sortie vers le boitier de puissance.

Et que la chaîne câble est trop rigide avec les 7 câbles, donc suppression des trois des capteurs, remplacer par un seul.

Repiquage des trois câbles des capteurs dans une boite et ressortie que d'un seul câble vers le boitier puissance.


Au total 5 câbles vers le boitier puissance, trois moteurs, un capteur et un broche/LED/palpeur brute.


A plus pour d'autre aventure, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 3 Apr - 12:59 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

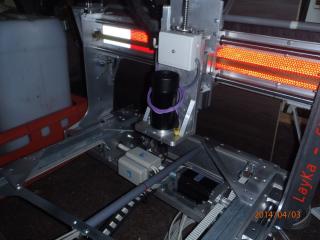

Et bien c'est pas fini encore un câble sera supprimer.


J'ai trouver un câble spécial, car souple et en plus deux des fils sont plus gros que les autres.


Gros Rouge - 12/50 V Broche                      Moteur Pas à pas.
Gros Noir    - masse broche                          Mauve - Rouge
jaune - capteur Z                                         Vert claire - Vert
Blanc - capteur Y                                            Blanc - jaune
Vert  - capteur X                                              Bleu - Bleu
Bleu - masse capteur                            Blindage - Masse machine
Rouge - 12 V capteur & LED's
Noir  - retour de masse palpeur
Blindage - masse machine

 LJ12A3-4-Z/BX.









Cela est presque fini, si......, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 4 Apr - 11:48 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Reste a placer des terminaisons au câbles.




1- rouge           - Câble pour les références Zéro machine, capteur, LED,s & broche.
2- G rouge
3- G Noir
4- bleu                                                          Moteur Pas à Pas X Y Z.
5- noir                                                          bobine A - 1/2  - rouge-bleu.
6- vert                                                          bobine B - 3/4  - vert-blanc.
7- jaune
8- blanc
9- Masse






J’espère que j'ai pas de pontage, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 7 Apr - 20:10 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

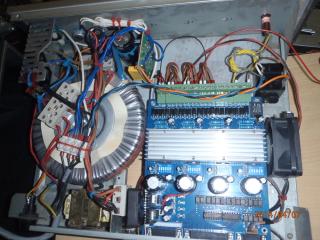

Modification des connecteurs sur le boitier.



Avant pour sortir les puissances, j'ai utilisé des DB9 de récup's de PC.

Donc démontage du boitier pour les remplacés par des connecteur type "aviation"

Dessin et usinage sur "UneKa-CNC", est c'est reparti pour le remontage.



Reste les fils de broche a alimenté via un régulateur DC-DC pour sa variation de vitesses.

Cette carte est réglée en 1500 Micro-pas par tour, suivant ce tableaux.

Ce qui est le maximum de cette petite carte.

A++, PapyKy qui a là crève en ce moment.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 24 Apr - 16:12 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 19 Apr - 20:13 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

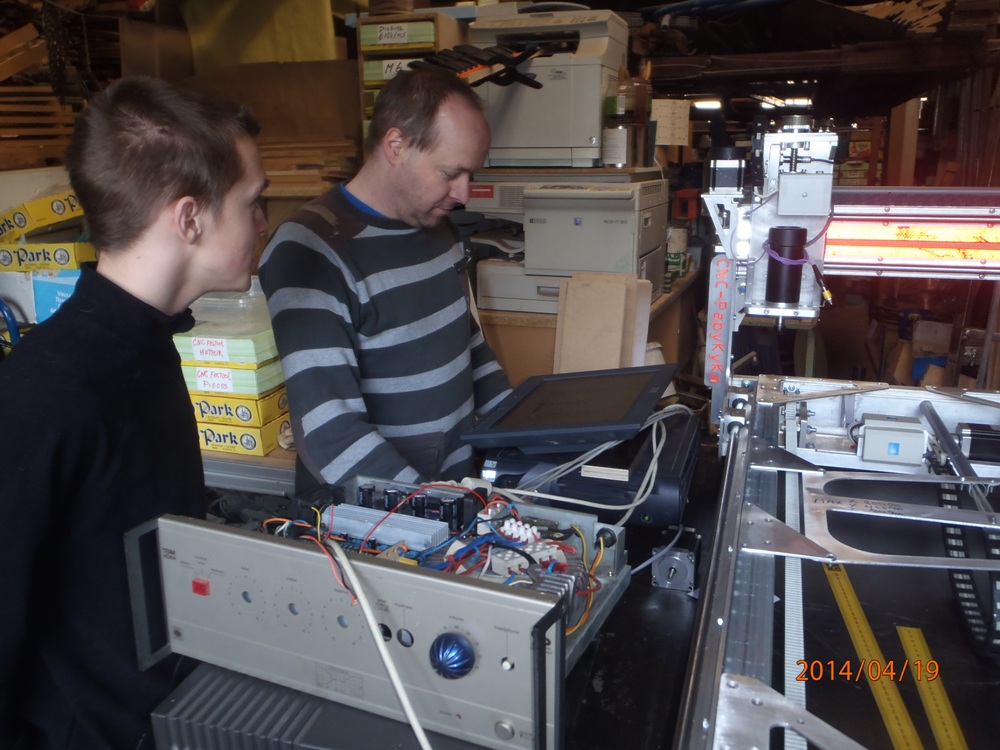

Merci a Marc pour la mise en service de la "bête".



Et de sont assistant Maxime, les réglages moteur sont fait et cela est tres rapide dans les mouvements.

Les valeurs Maxi sont de : 800 en X" - 455 Mm en "Y" - 80 Mm en "Z", c'est bien la valeur que je voulais atteindre.

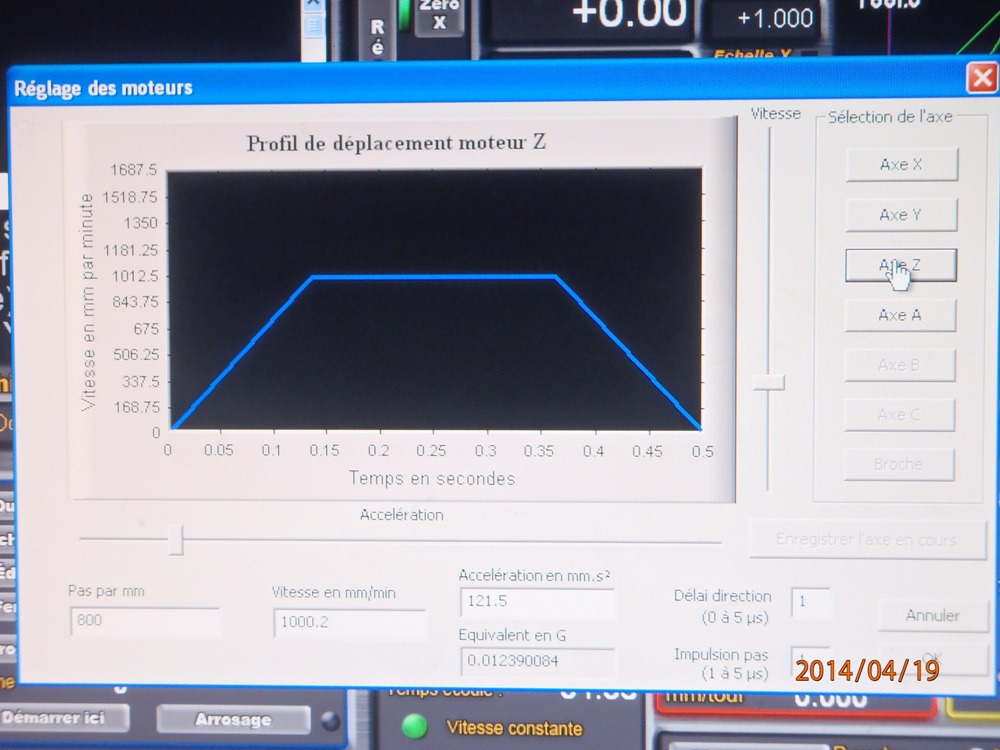

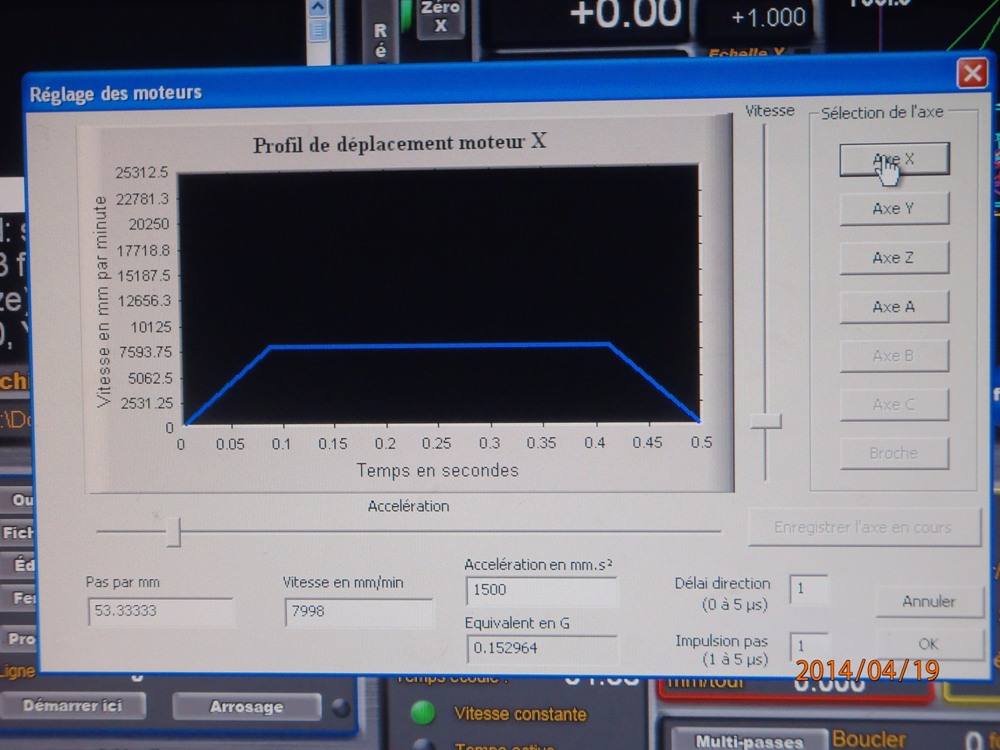

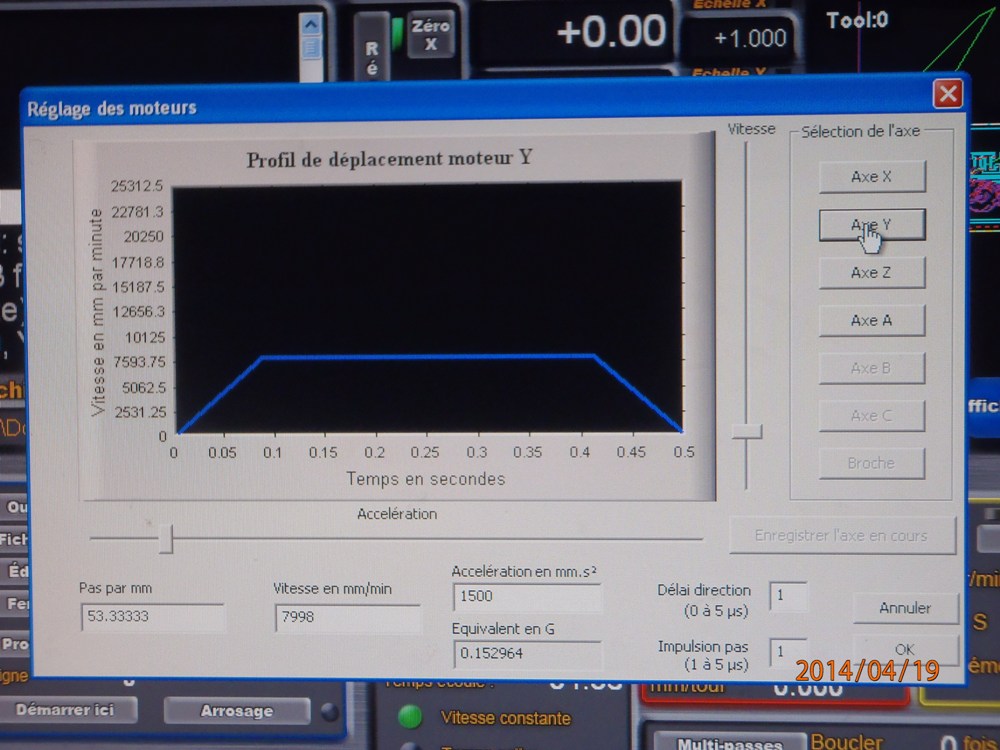

Les paramètres des "Commande moteur" sur le port LPT1.







Pas mal pour cette petite CNC, des très grande vitesses de déplacements.




A plus pour d'autre photos et vidéo de cette mise en service, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 20 Apr - 15:48 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

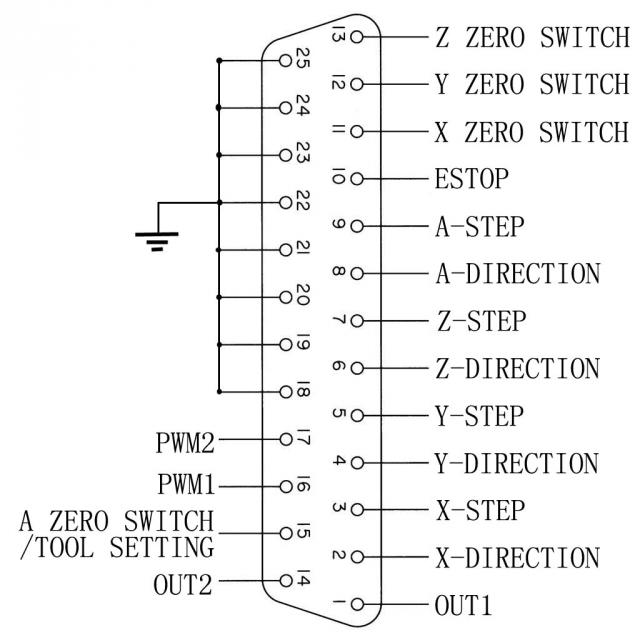

DB25 signaux du port parallèle.





Exemple de conection du port de PC.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 20 Apr - 20:51 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote


Bonne fête de Pâques a tous.

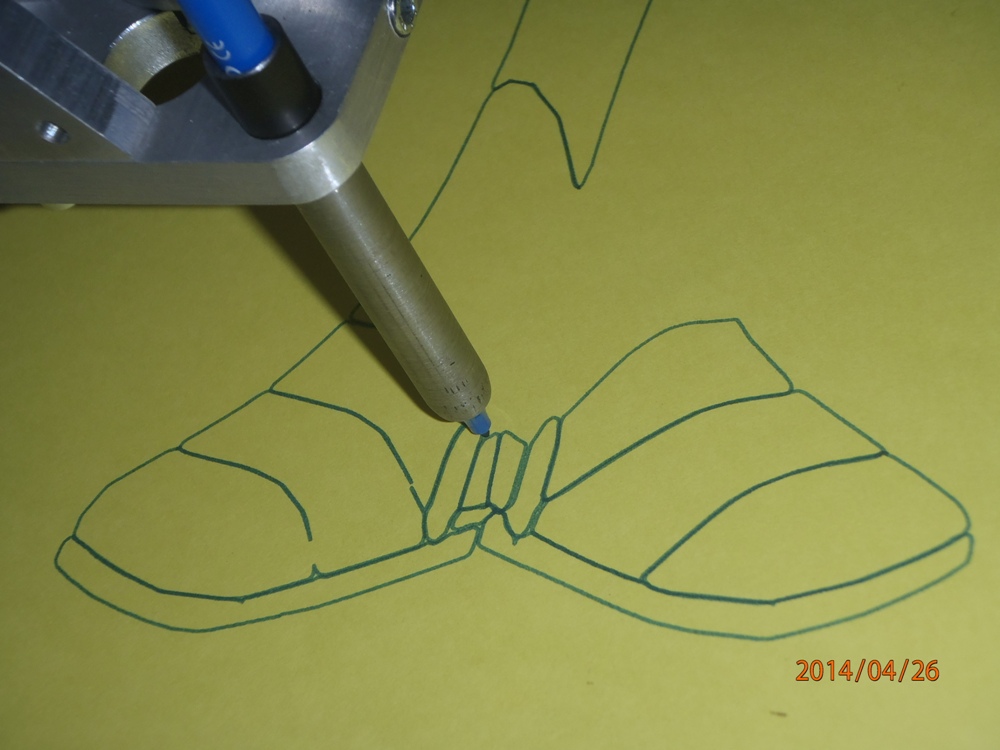

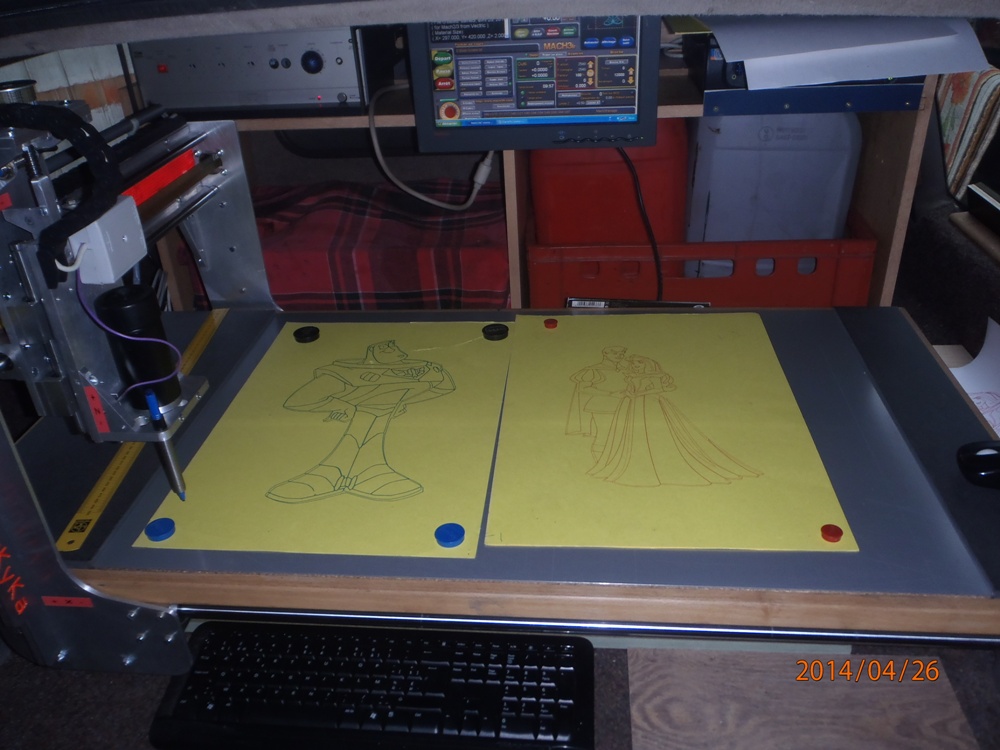

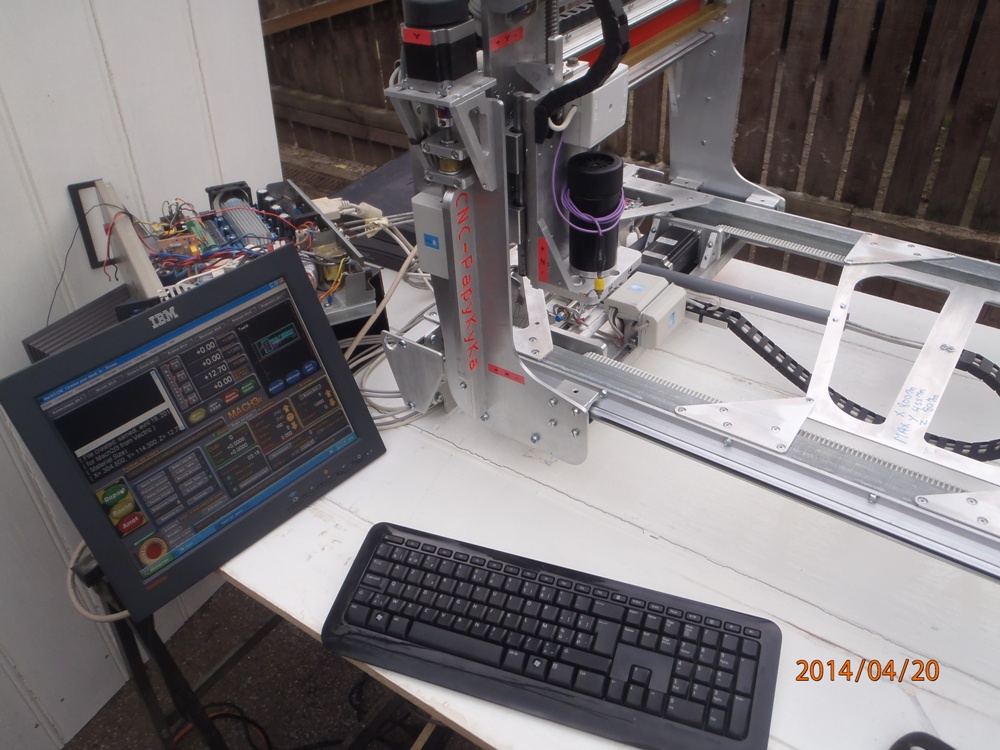

Comme promis les vidéo's des premiers dessins sur papier.

Test manuelle des axes, mais cela va bien trop vite.



Déplacement a 8000/8000/1000 des axes, mais pas possible trop vite.



Premier test sur papier et perte de pas dans l'axe du "Z", donc ralentir sa vitesse.



C'est déjà très bien mais encore trop vite en "X" & "Y", la cause cette carte de commande.




Donc, frauderais revoir la puissances de la carte de commandes.


A++, pour d'autre test, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 21 Apr - 13:44 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Ce matin jour de Pâques.

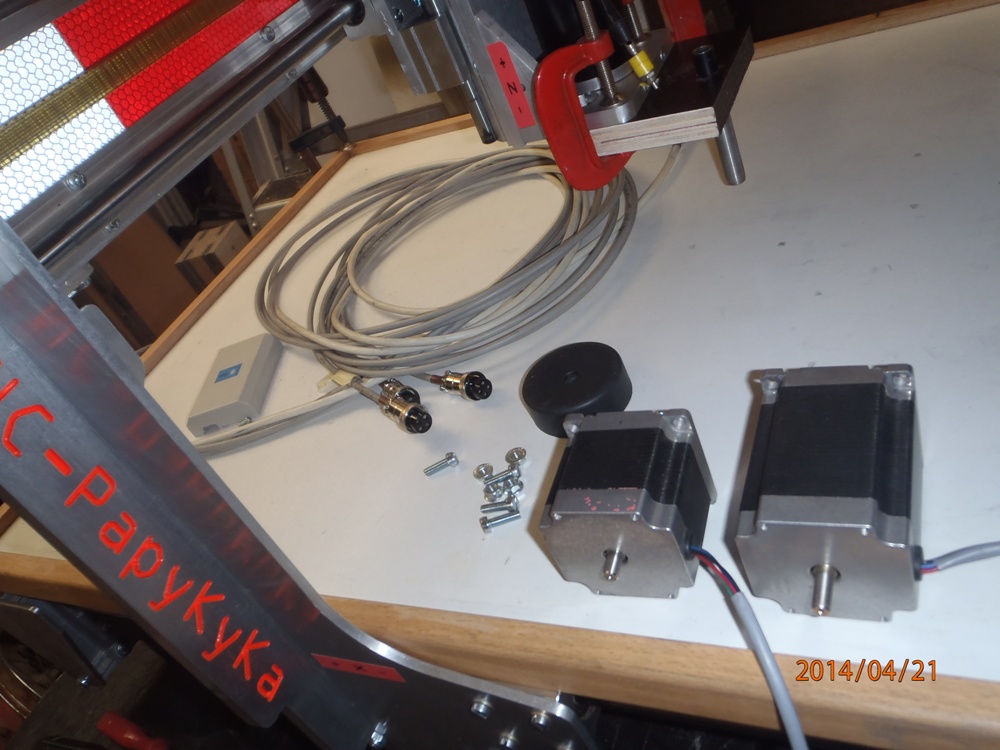

Replacement du moteur du "Y", par un autre plus gros mais pas plus puissant (3Ah), mais pour plus de couple.


Reste a trouvé une alimentation de 48 Volts pour la broche, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 21 Apr - 18:21 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

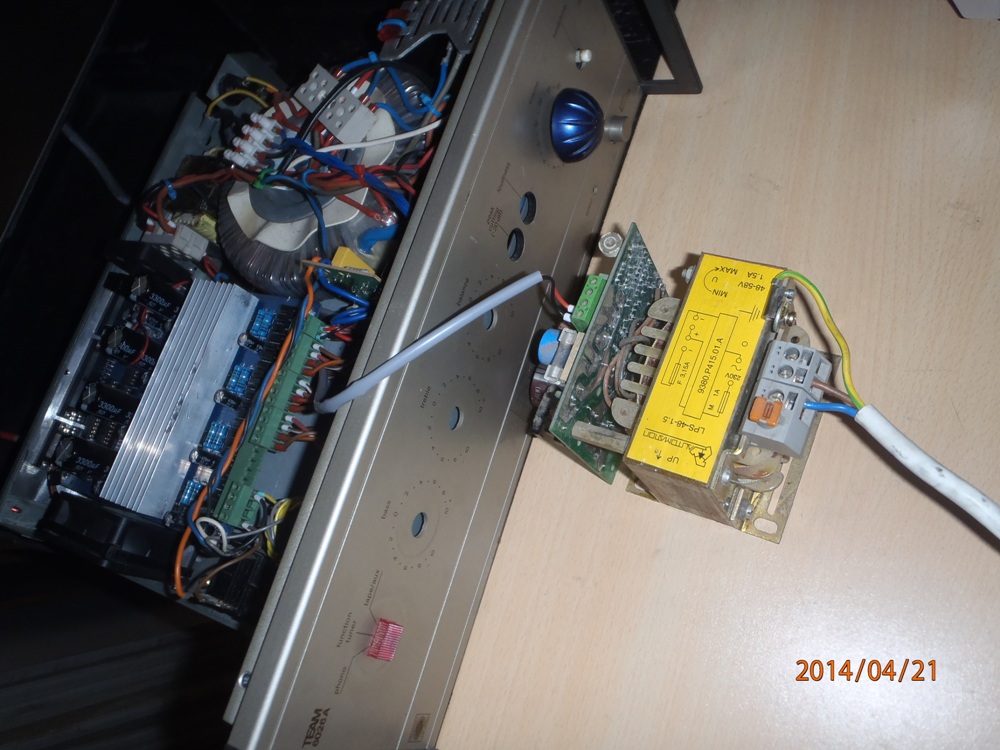

J'ai trouvé une alimentation réglable de 48 /58 Volts.



Ce que le trouve bizarre, c'est une puissance mesurée au multimètre de 0.05 Ah sous 52 Volts DC.

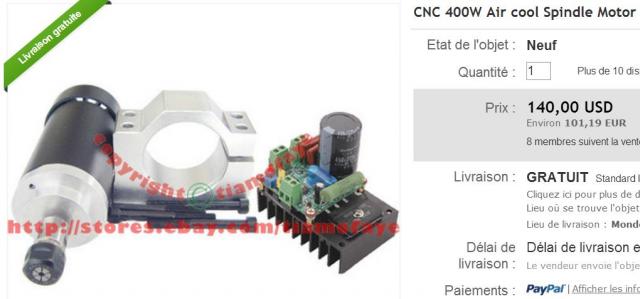

Alors que la broche est censée être de 400 W, ??????.

Enfin, va comprendre ?? et pourtant le moteur tourne bien et en silence.

Un peut plus gros ce moteur pour la translation de l'axes "Y".


Va surement moins perdre des pas avec un coupe plus important, testerai demain.




A++, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 22 Apr - 17:47 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Petits chipotages qui prend un temps bête.



Dépose de la broche et sont support, pour fixer les goussets sur la plaque support rails "Z".

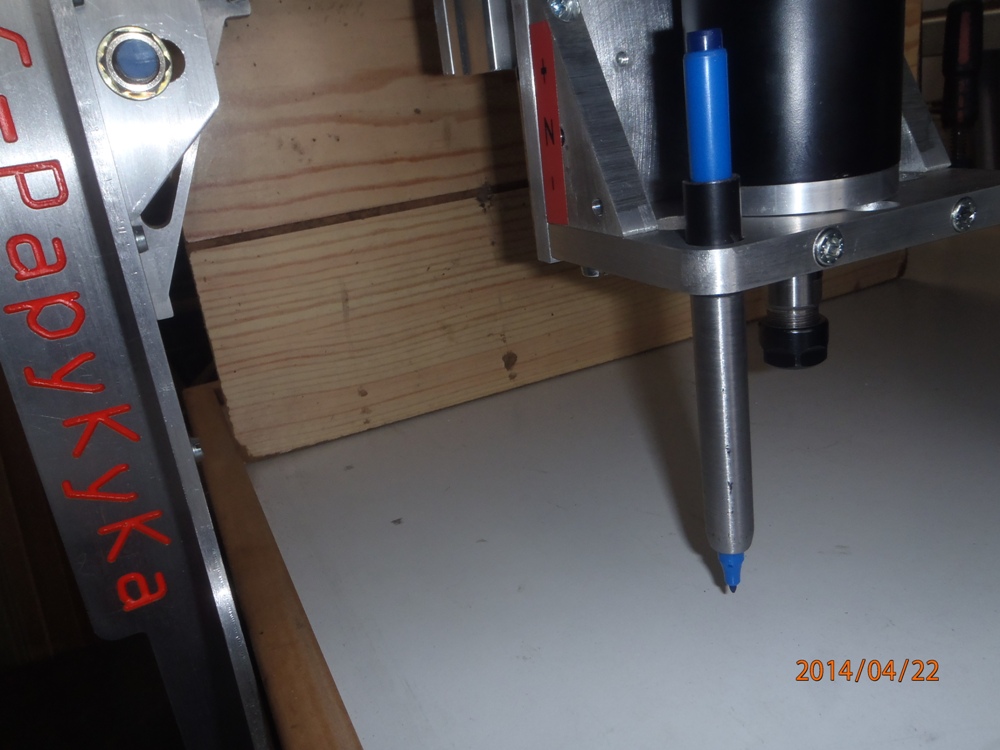

Et foré un trou pour le support de "Maker" pour les dessins.



C'est bien pratique pas de vis, rien que le poids du tube acier qui est former pour retenir le "Stylo" bien en place.

Et découpé un petite tôle d'aluminium pour servir de palpeur, avec un fil qui retour sur un port de la carte de commande "LPT".



Cette cale doit être en métal car doit être a la masse via la fraise de la broche, et le logiciel connait sont épaisseur, ici 8.15 Mm.




Cela termine ce travail chiant, car on à l'impression de ne rien avoir fait, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 24 Apr - 13:49 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

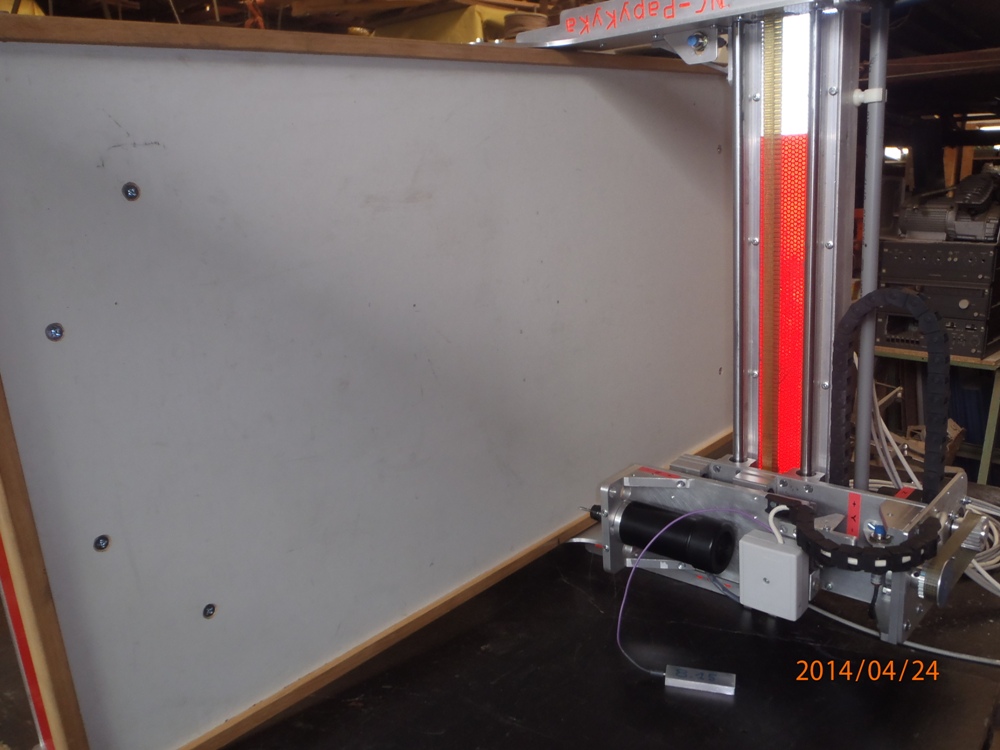

Préparation de la tablette d'usinage.

Et aménagement de mon GV pour sont transport et utilisation en extérieur, mais cela viendra avec sont temps pour les explication.

La tablette qui a reçu un cerclage de bois de hêtre, est prés pour recevoir plusieurs martyr, suivant le travail.

Deux panneaux de HDF sont placé ou la broche ne sais pas allez usiné.

Et au centre, partie dit "usinable", un MDF Hrydo est placer, qui va être perforé pour le maintient des clame de serrage des pièces.



Une préparation est mise en place, pour un deuxième Martyr, qui est fait d'un panneaux d'agglo contre collée d'une tôle laquée.

Les deux partie sont encollée avec de la colle de contact en "bombe", et placée contre la latte de butée.



Cela permet de placer du papier/carton pour être dessiné sans avoir été collé, simplement maintenu par des aimants.

La différence de hauteur des plateaux, permet de placer en butée le papier a dessiné, pour un reproduction semblable.




Reste a fixer l’ensemble de la table de travail sur le châssis, A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Fri 25 Apr - 01:13 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 24 Apr - 23:01 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Fixation de la tablette sur le châssis.



Pour cela il me faut refaire des trous, cercle rouge, car quatre sont a hauteur des courroies.

Donc faire un calibre pour les placer au bonne endroit,



Cela fait blizzard de la voir par le dessous, les vis traverse le panneaux et sont des 6 Mm a tète fraisée.

Faudra mettre un guide pour la chaîne de transport de câbles sous l'ensemble.



A plus pour la suite du montage qui ce termine, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 25 Apr - 22:17 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Un support d'écran un peu spécial.



Un écran de PC IBM, c'est du costaud.

Un bout de parquet stratifier, c'est très dur a usiné et un croquis pour crée un dessin usinable avec "UneKa-CNC".








Les quatre trous sont fraisé pour les vis de 4 Mm qui sont visée au dos de l'écran.

Le voila en position de route dans le GV, a gauche un ex boitier amplis sono qui contient la puissance pour les moteurs et carte de commande.

Et dans sa Possession travail de "LayKa-CNC", en mode "Reportage", a droite un vieux PC Dell P4, équipé de XP Pro, largement suffisant pour un CNC.

Et voila le premier travail, sur le martyr magnétique, pour la fixation du papier.



A++, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 26 Apr - 21:46 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Quelques dessin.









Excusé pour la qualité de l'image.








Ce papier de dessin est de la récupération, donc pas très propre, mais pour des tests.......


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 7 May - 16:36 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Aménagement intérieur du Grand Voyager.



Cela ce termine, cela prend pas mal de temps.





A plus pour d'autre travaux, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 30 Mar - 21:27 (2016)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Salut a tous.


Eh bien voila, après du dessin papier, je vais m'occupé que cette machine travail dans du bois,
Fixation d'une latte de bois sur ces deux axes "X & Y".



C'est bien d'avoir des butée sur les deux axes, mais encore que le plateaux soit plat.

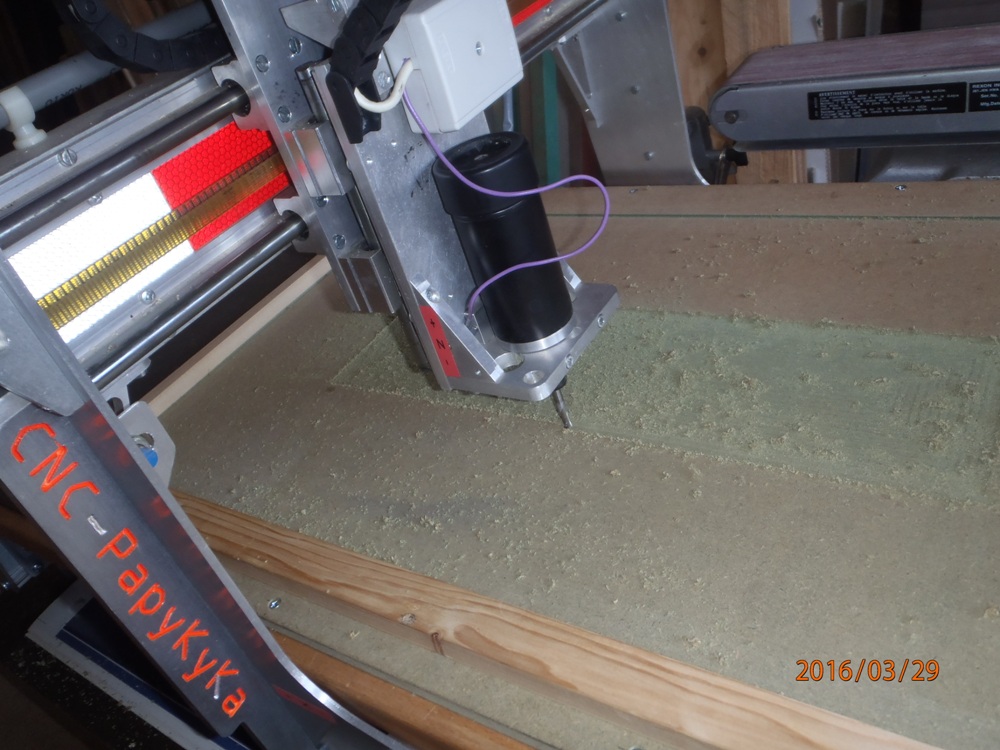

Donc surfaçage du plan de travail, avec une fraise au carbure de 6 Mm avec un chevauchement de 9/10.





Enfin un petit surfaçage de 2 Mm, et après un ponçage avec une cale, garnis de papier verre de 120.



Reste a prévoir un système de fixation des brutes a usiné, A bientot, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 30 Mar - 23:29 (2016)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

La suite.

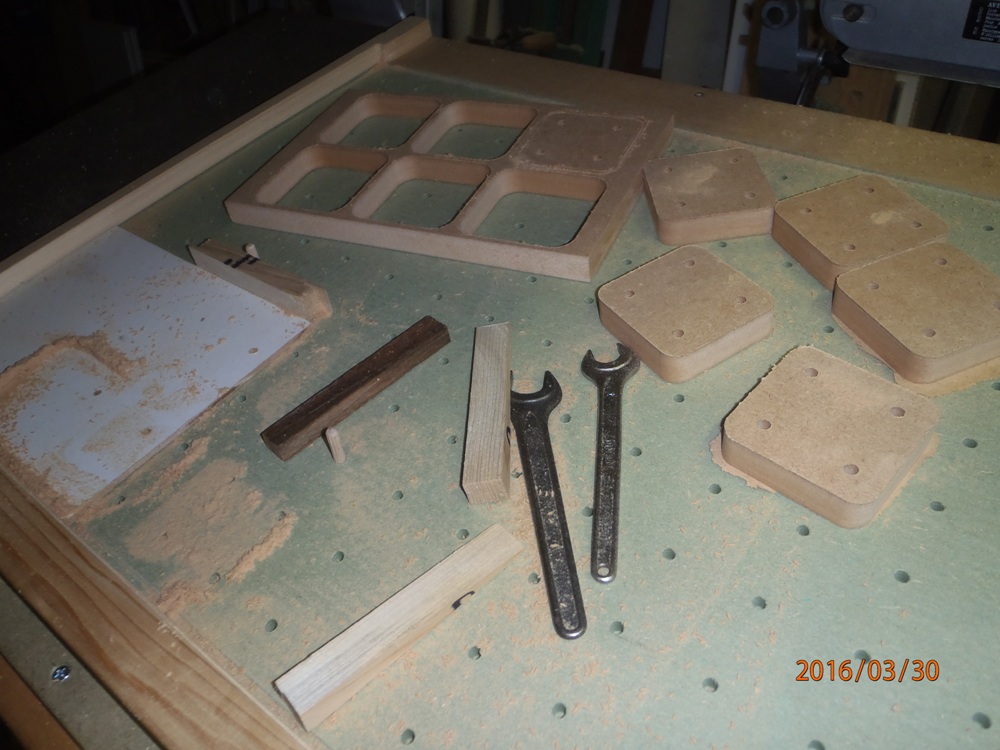

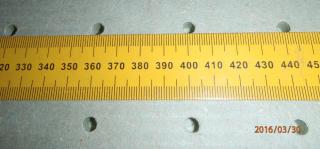

Les trous dans le plateau pour le maintient de cales, pour fixer les brutes a usiné.















Un bout de MDF de 18 Mm, est fixer mais mal, vous verrais pourquoi en visionnant cette vidéo.





Comment cela sera utilisé ??, vous saurais cela demain, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 10 Sep - 22:22 (2016)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Salut a tous.


LayKa-CNC va encore ce baladé, en grand Voyager.








A bientot sur les routes, PapyKy.





- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Contenu Sponsorisé






PostPosted: Today at 14:23 (2019)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm.

Back to top
Display posts from previous:
Post new topic   This topic is locked: you cannot edit posts or make replies.    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> CNC-PapyKyKa : HomeMade. All times are GMT + 2 Hours
Goto page: <  1, 2
Page 2 of 2


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
