Salut a tous.

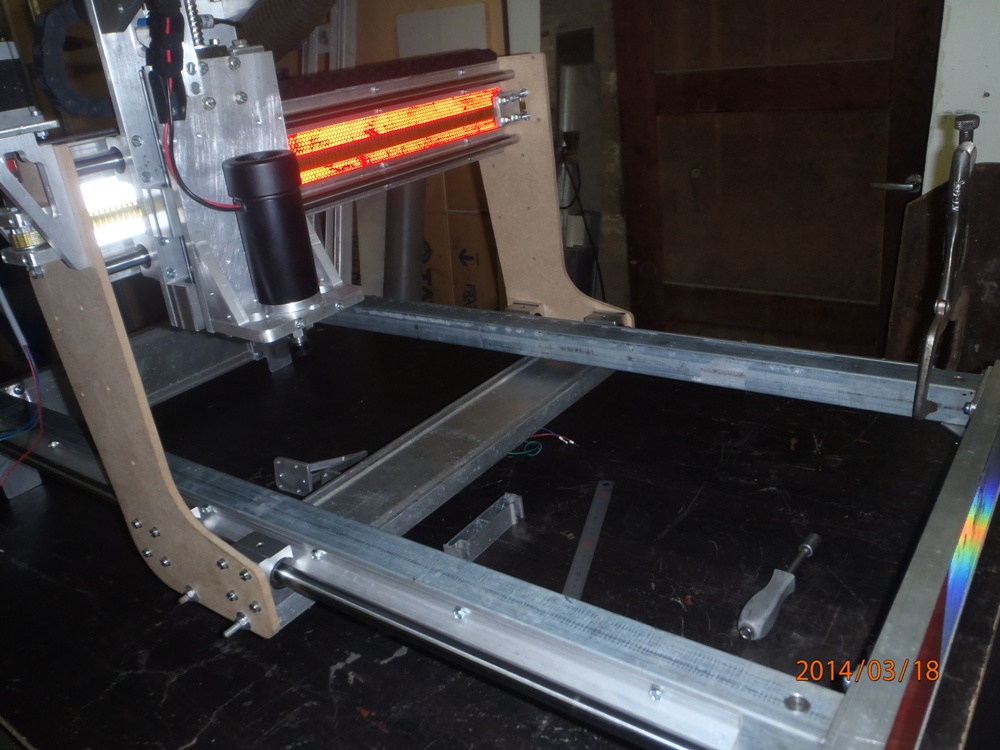

Me revoilà pour la (re)construction d'une CNC, en aluminium cette fois.
Avec les éléments qui ont déjà été utilisé pour la partie mécanique et électronique.

Quatres pages, beaucoup de photos et vidéo's, et ce n'est pas encore fini.

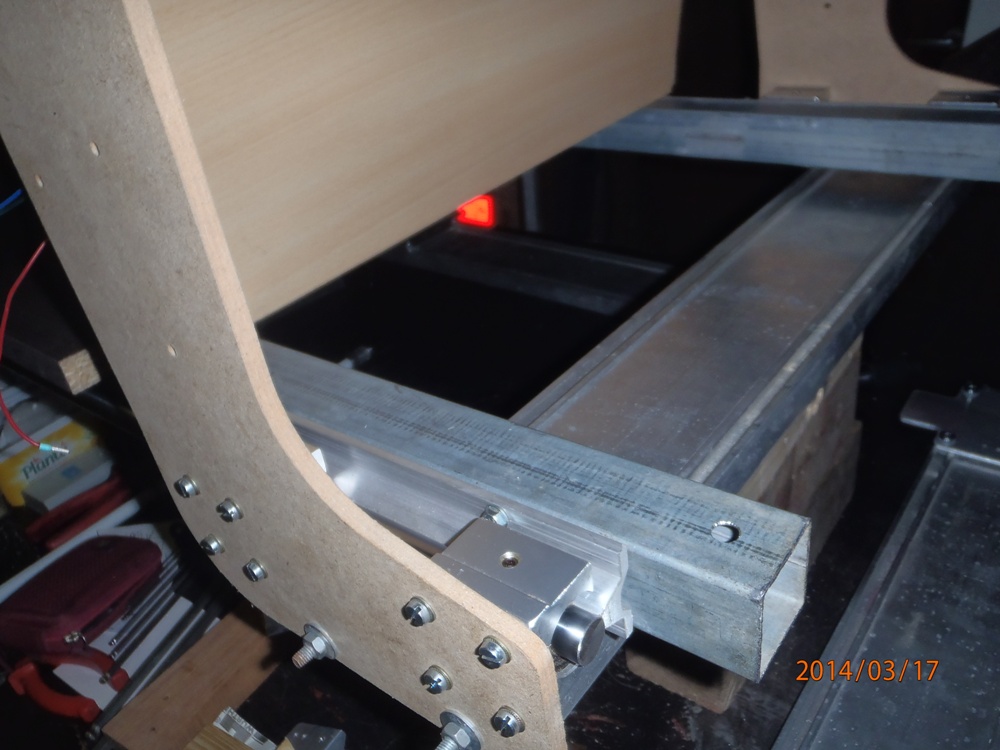

Et qui sera réalisée sur un châssis en tubes carré de 40 Mm et profilé de récup's d'aluminium.
Pas croyable ce l'on trouvent chez les ferrailleurs et pas seulement de l'acier,
mais aussi aluminium et bronze, pour faire des bagues et palier, un bonheur du bricoleur.





Les dimensions des rails du "X" de 1000 Mm, 600 Mm pour le "Y" & 200 Mm pour le "Z".

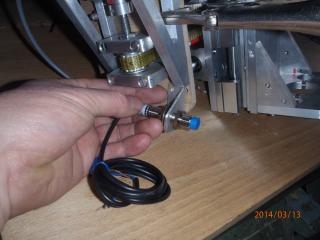

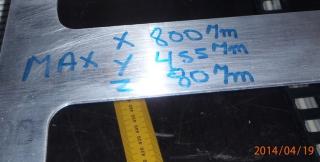

 Voici les cotes final, après réglage des butée a capteur magnétique.

Pour le "X" 800 Mm - "Y" 455 Mm et "Z" 80 Mm.

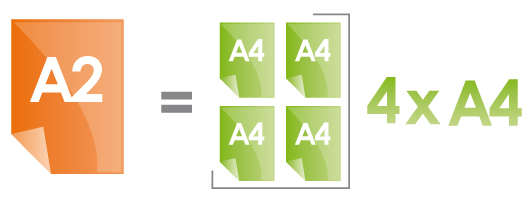

    Le format de papier en A2 Plus




Les rails de guidage seront de 12 Mm pour le "Y" et le "Z" et de 16 Mm pour l'axe du "X".
Posterais photos quand serais en possession des tout les composants mécanique.



Une partie du châssis est déjà fait, reste a déterminé la largeur.


A++, Merci de suivre cette "LayKa-CNC" en reconstruction, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Fri 14 Oct - 08:01 (2016); edited 87 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 10 May - 15:24 (2013)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Et bien voila c'est plus rapide que prévu.


Vient de recevoir mes deux paire de rails pour un nouveau montage de CNC.
Il y a 10 minutes et qui devais arrivé seulement lundi fin de journée.
Commandée le 25 avril cela fait 15 jours pour venir de chine.






Reste a tout monter, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 10 May - 20:11 (2013)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

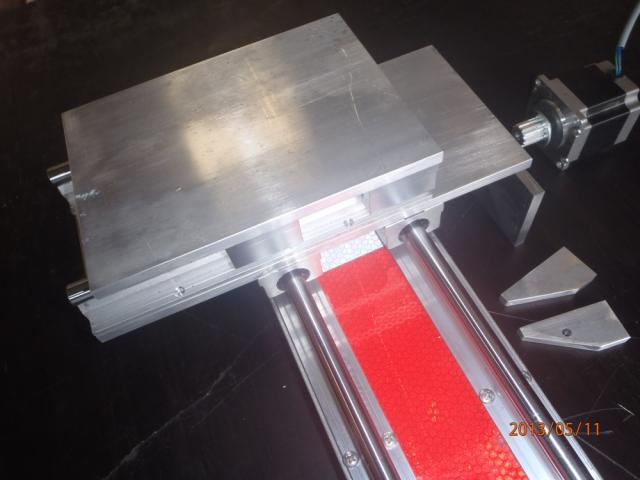

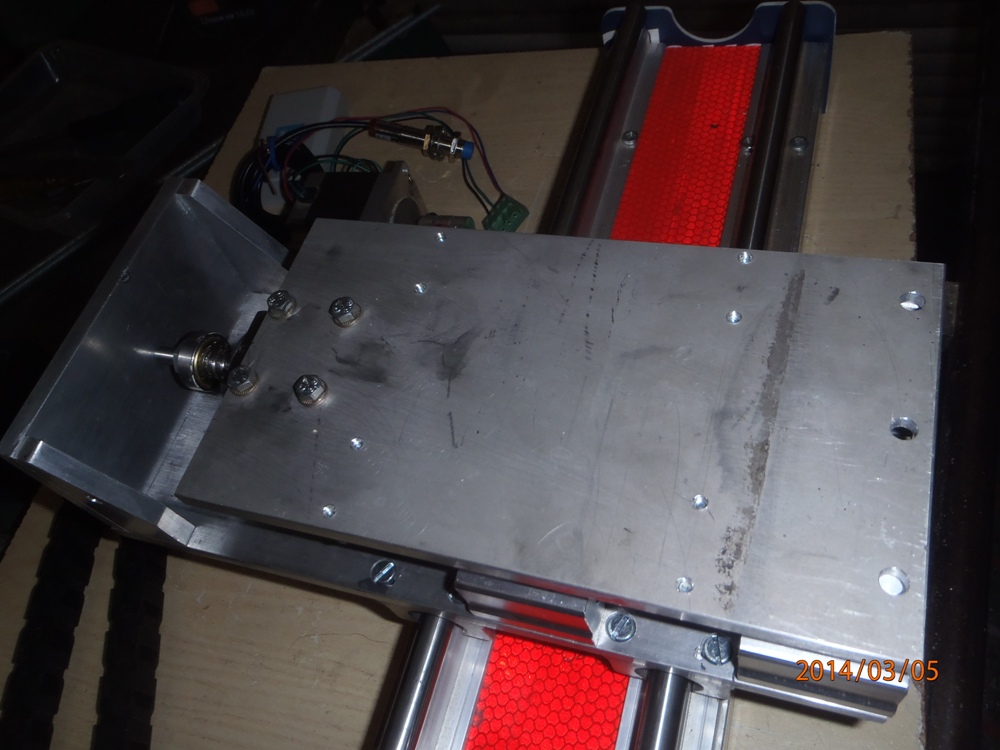

Salut, création de l'axe sur le portique du "Y".

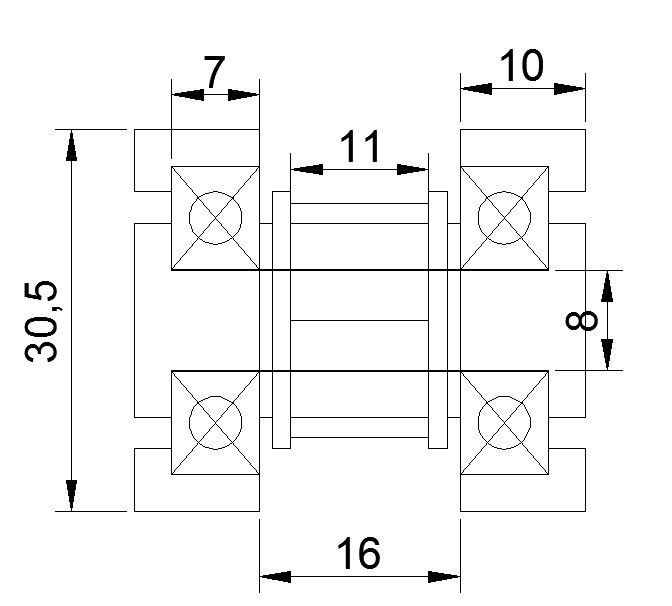

Pour le support de l'axe "Y" deux profils d'aluminium sont assemblé, récupéré chez un ferrailleur car plier.

Avec les fixations des rails de 12 Mm qui on un support en aluminium de 30 Mm.


Reste a trouvé comment fixer ces profil sur la tôle du portique.


A++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 5 Mar - 15:27 (2014); edited 1 time in total
Back to top
Buxinien


Offline

Joined: 26 Feb 2013
Posts: 30
Localisation: Mons
Locomotion: HYUNDAI I 30
Loisirs: Bricolage, marche...
Date de naissance: 12/02/1950
Masculin

PostPosted: Sat 11 May - 13:25 (2013)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Bjr PapyKy,
Peux-tu me donner sur le forum ou en MP l'adresse du site chinois pour la commande des rails?
D'avance merci et je suis avec intérêt cette nouvelle réalisation!
@ =
J-Ch


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 11 May - 16:32 (2013)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Salut J-Ch.

Les commande des rails, je les trouvent sur Ebay,


Suivant l'offre la plus optimal, car cela change vite de prix.


Je viens de supprimer ce post pour le mettre dans un autre fil dédié.

Si tu a d'autres question, poses les sur ce fil dédié a la recherche de "Matho's"




A++, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 8 Apr - 15:51 (2014); edited 7 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 11 May - 18:14 (2013)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

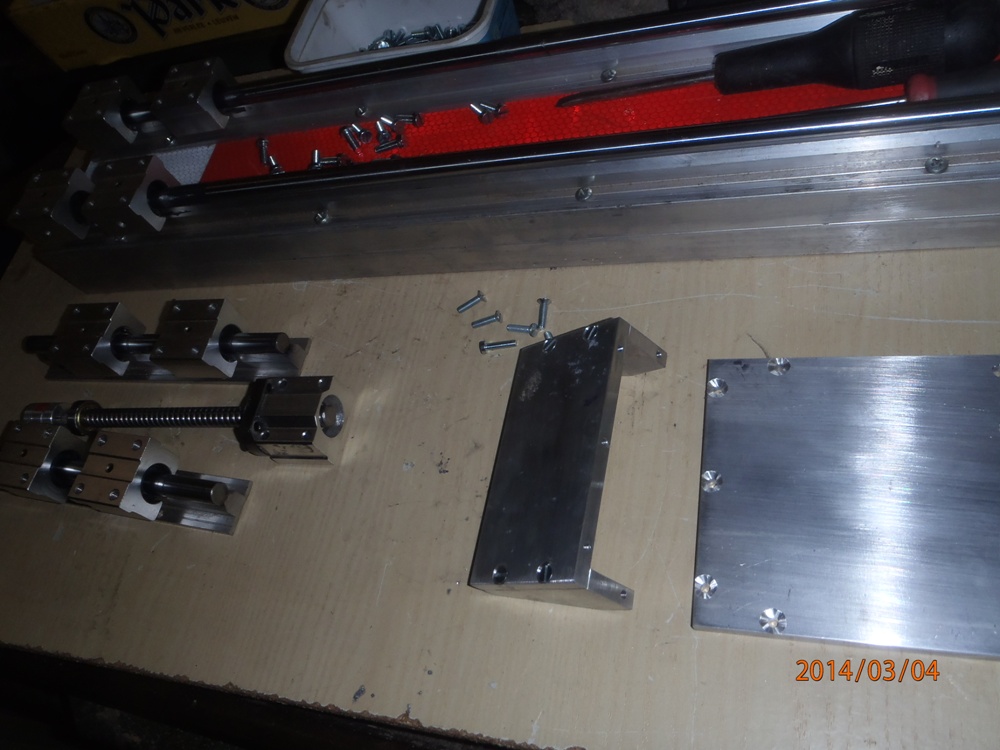

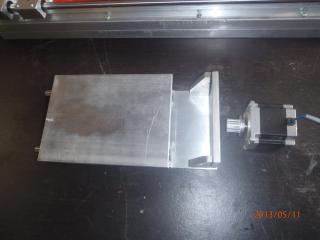

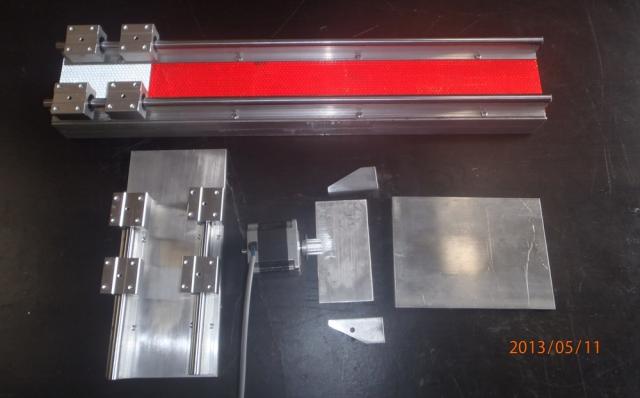

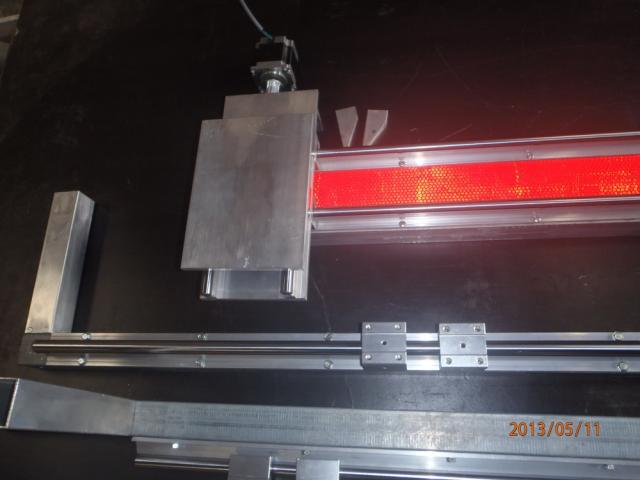

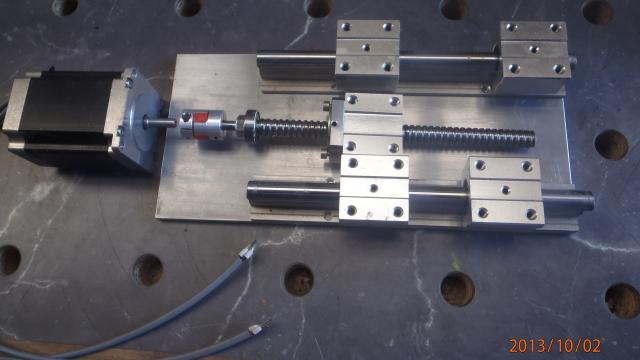

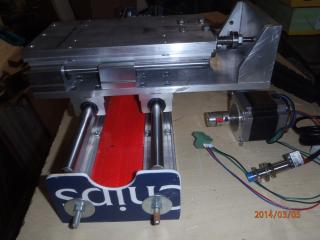

La préparation pour l'axe "Y -Z".

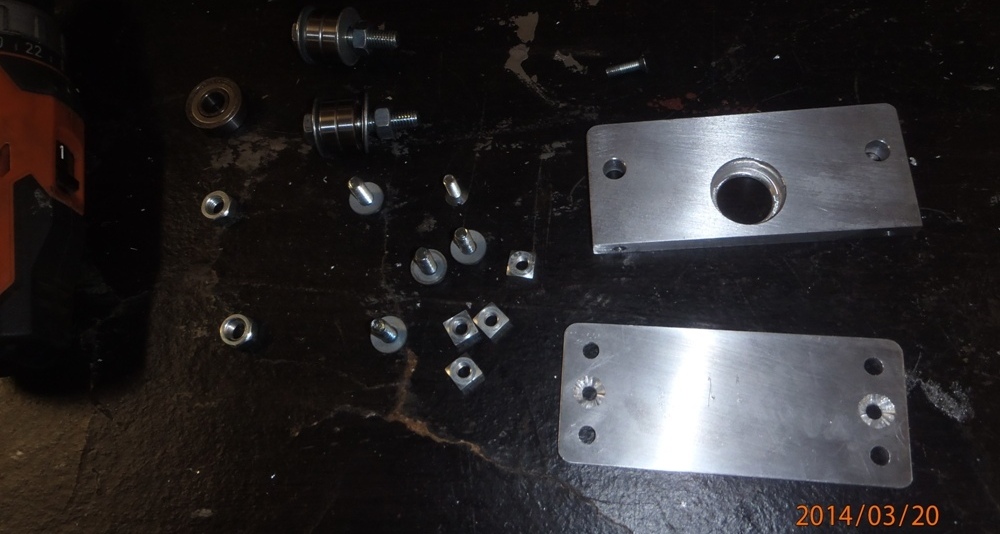

Coupé les tôles de 8 Mm en aluminium a dimensions a la scie circulaire.

Les présentés les une au autre pour qui face connaissance.


Et vérifier si tout est bon pour être assemblé.

Oui cela va bien ensemble, il n'on rien dit.



Bon alors A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 22 May - 11:58 (2013)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Salut a tout les amoureux de pluie en ce mi mai.

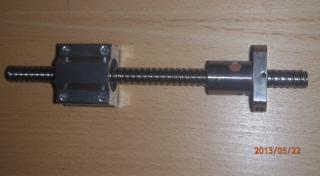

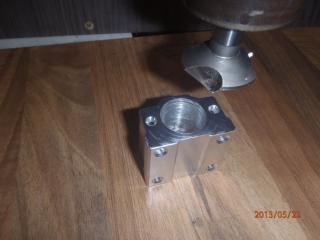

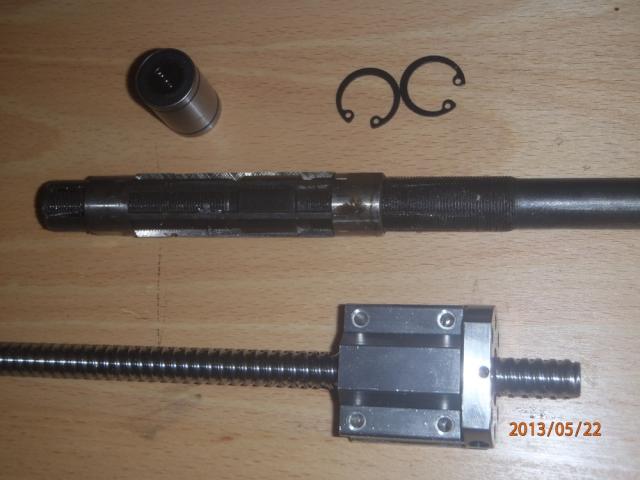

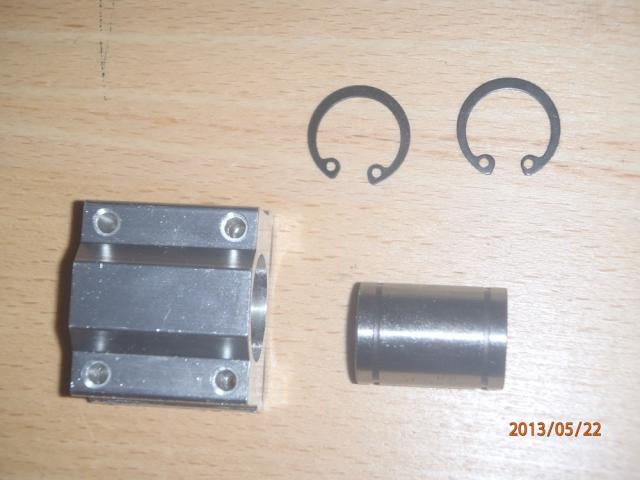

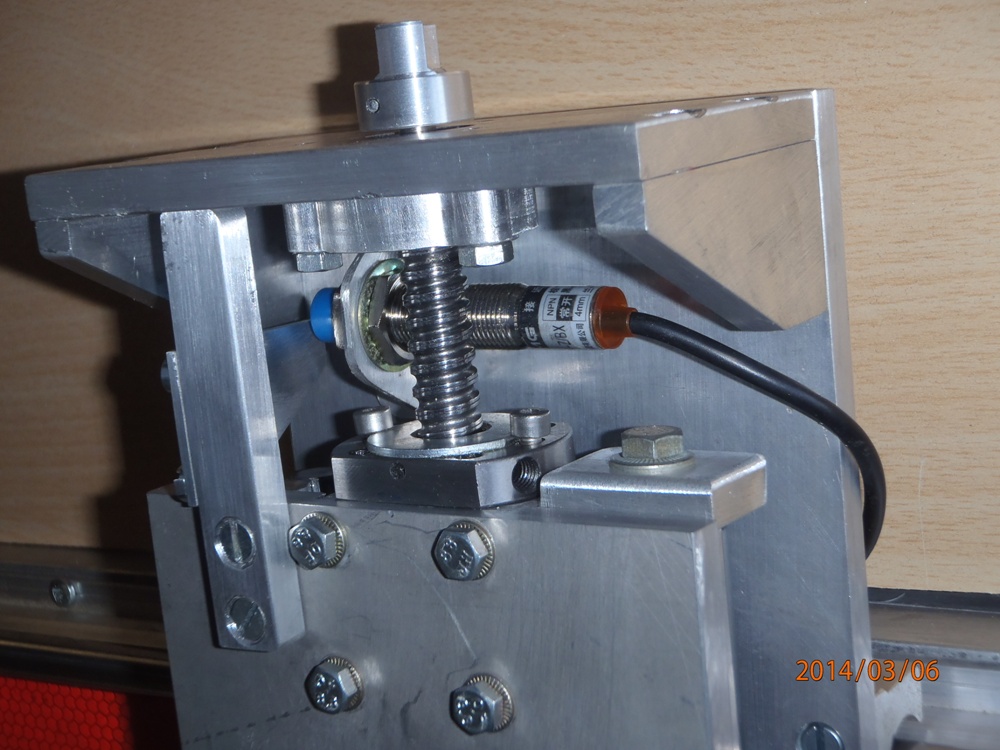

Nous voici au problème de fixation de l'écrou du "Z".

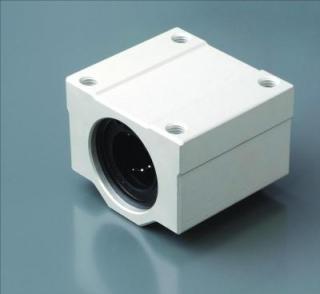

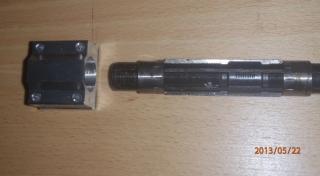

Ici c'est un palier avec un roulement linéaire de 12 Mm, mais le trou fait 21 Mm.

Mais l'écrou fait 22 Mm donc cela est 1 Mm trop petit, cette pieces doit etre alésée avec quoi ?.


Un alésoir extensible de 18.55 - 22.50, c'est a dire que cela va duré quelques tour et a la main.


Et après avoir tourner pendant 1/2 heures cela rentre après avoir retiré 1 Mm d'aluminium.

Reste a faire deux trous a taraudé a M4 pour sa fixation.


A++, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 22 May - 18:43 (2013)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Salut.

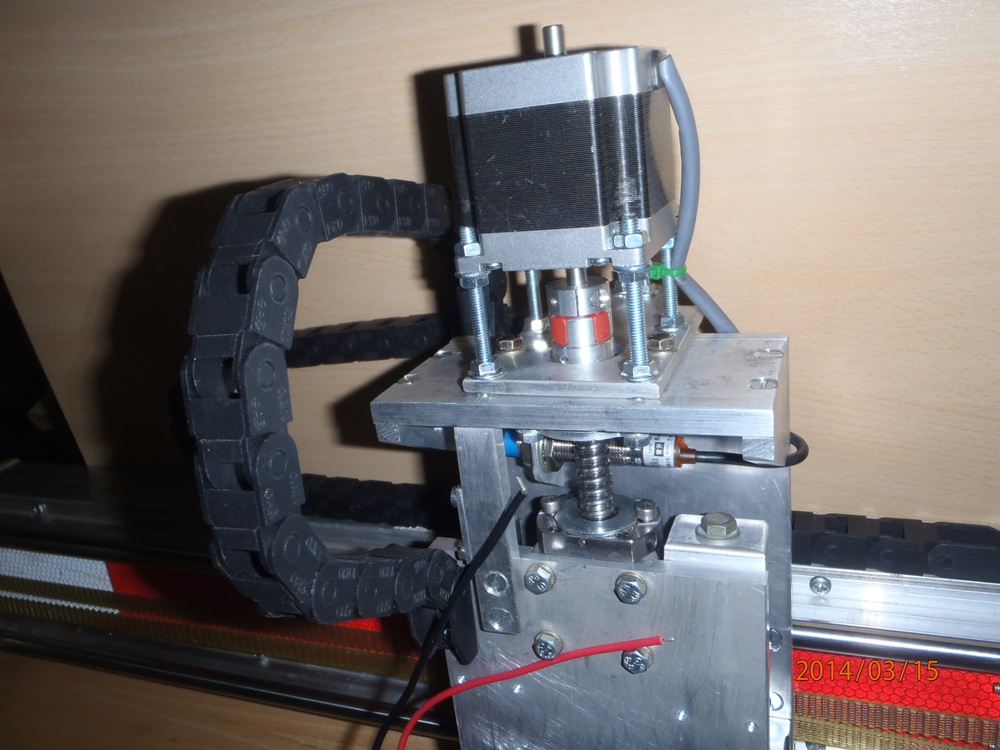

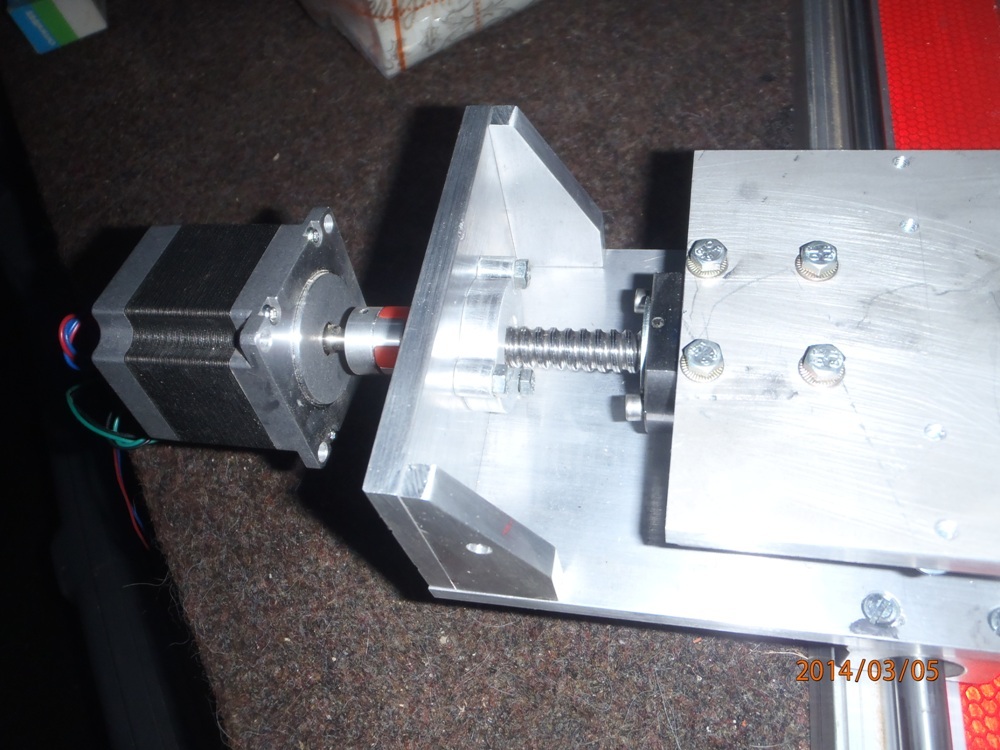

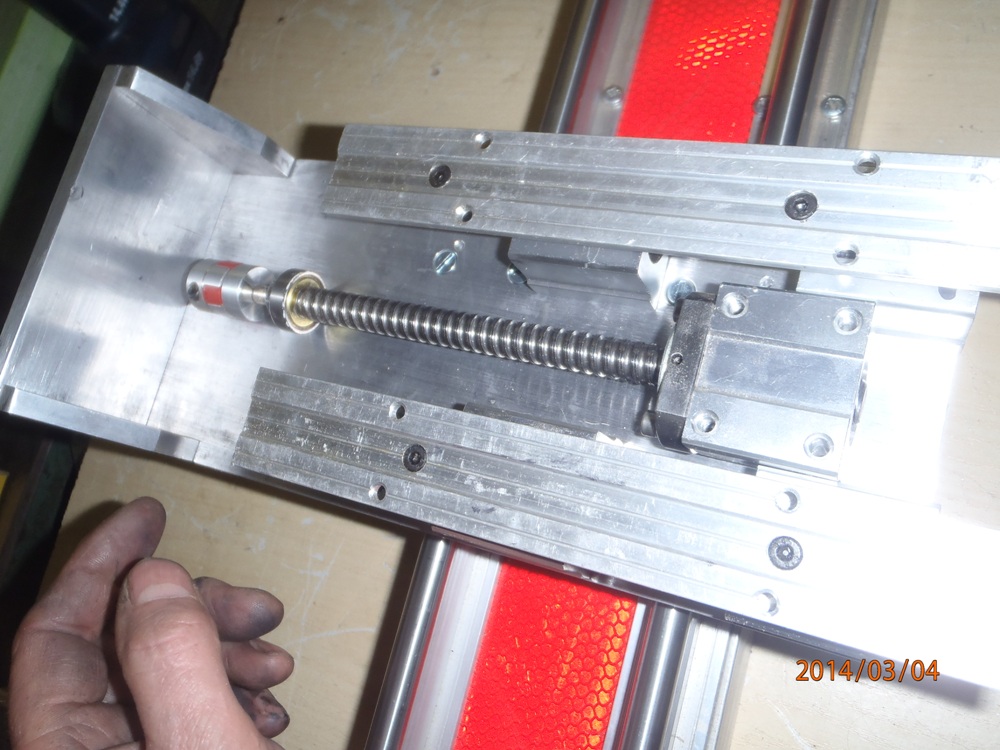

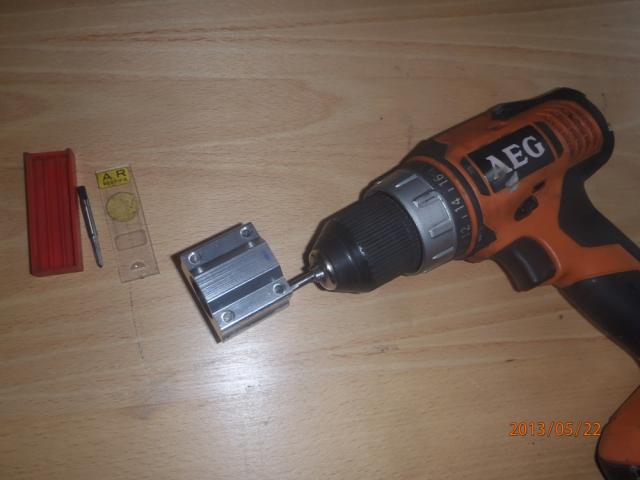

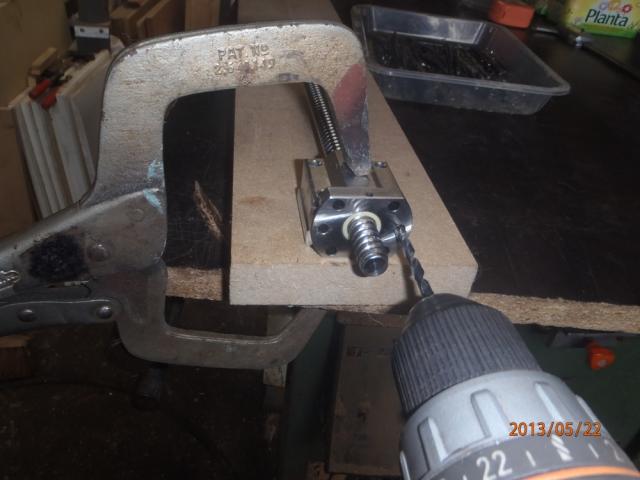

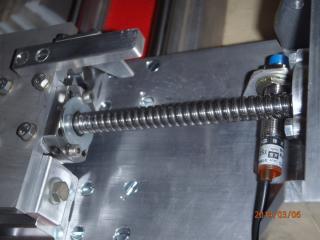

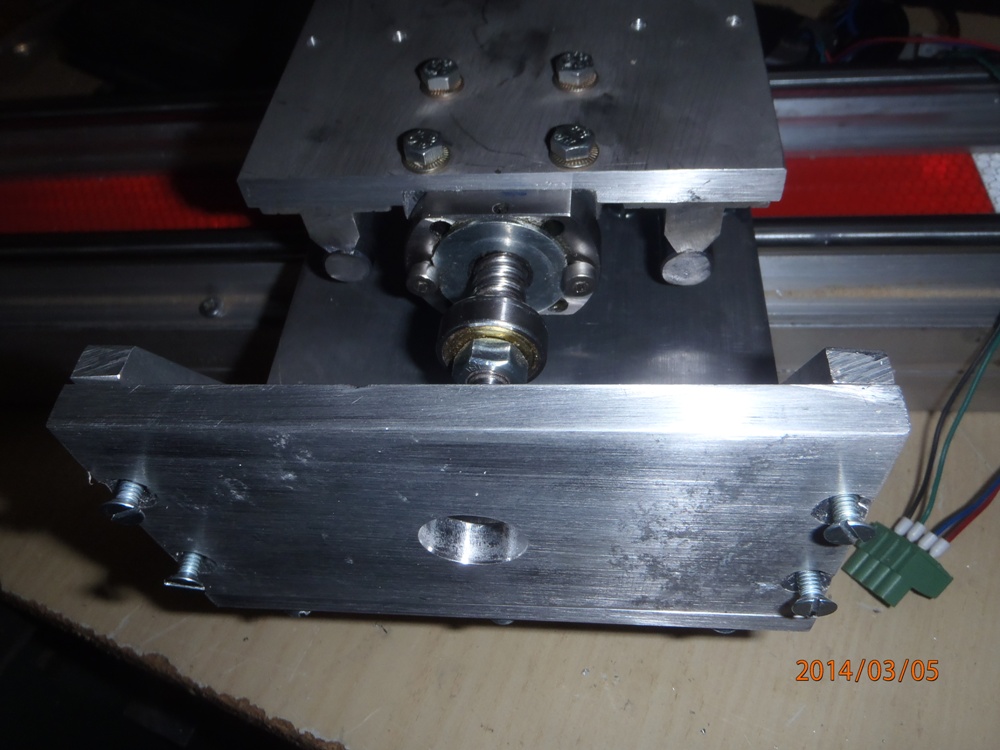

Placement du palier sur l'écrous de la vis a billes, centrage des trous a 4.5 Mm.

Forage des trous sur perceuse a colonne a 3.25 Mm pour M4, avec un fraisage.


Taraudage a M4 des deux trous.







A++, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 19 Mar - 09:56 (2016); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 22 May - 18:50 (2013)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Salut a tous.

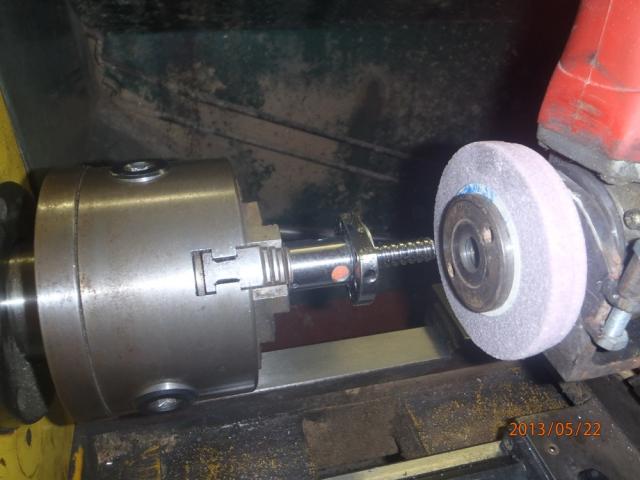

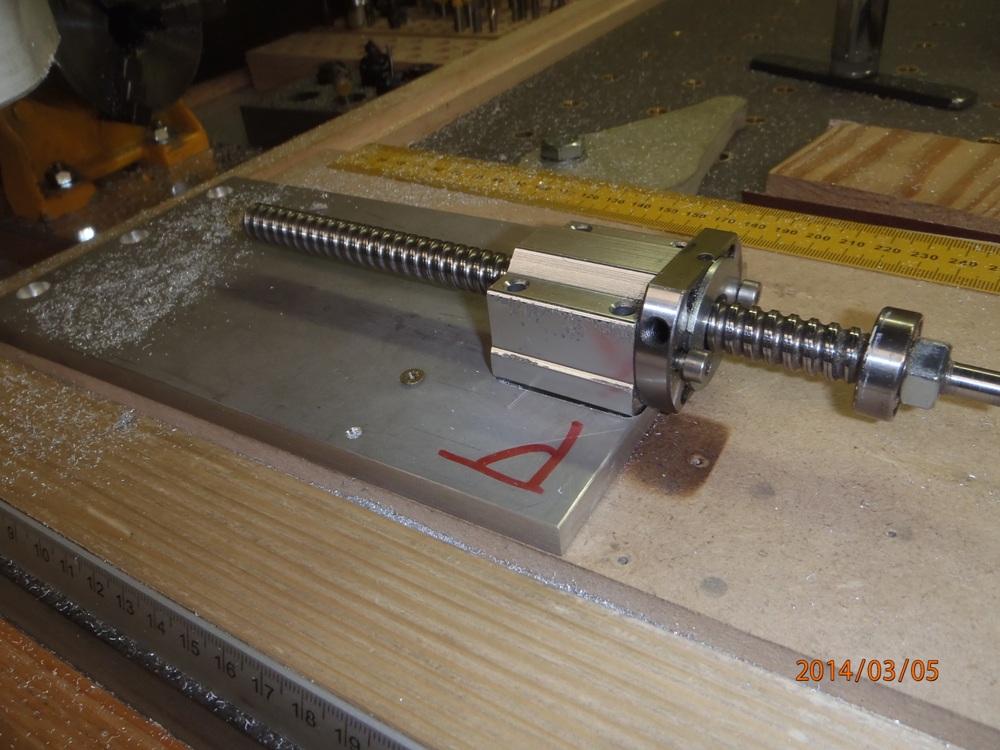

Rectification de la vis a billes, l'explication sur un petit tour est ici.




La suite en images, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 24 May - 13:00 (2013)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Salut et bon WE.

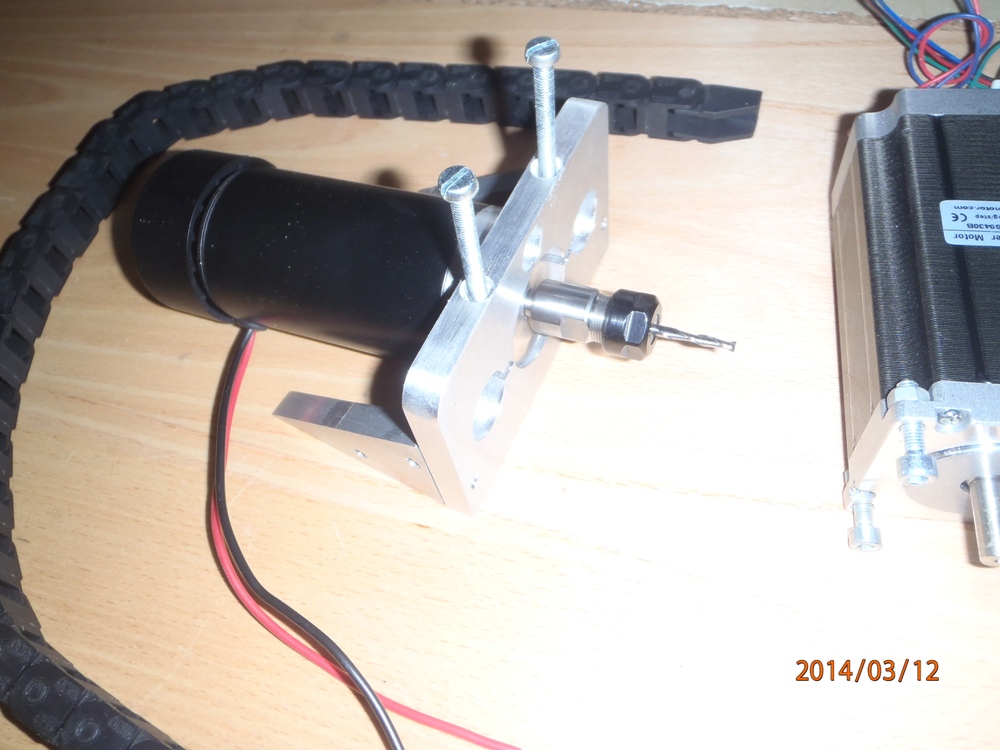

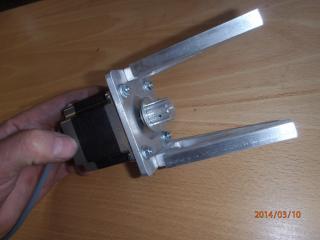

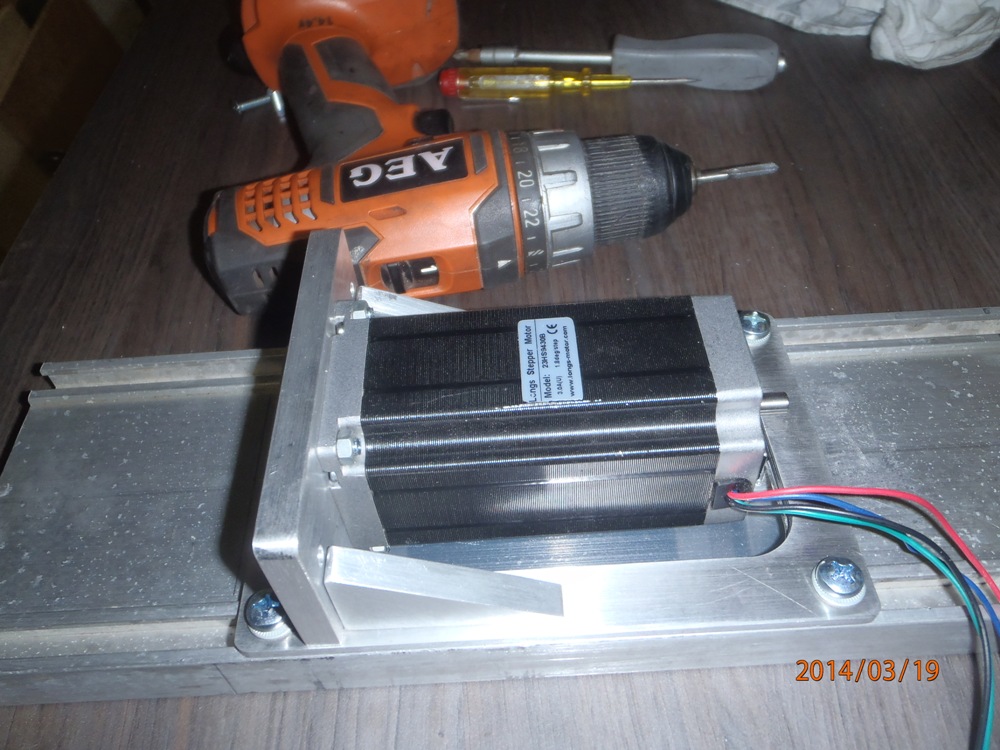

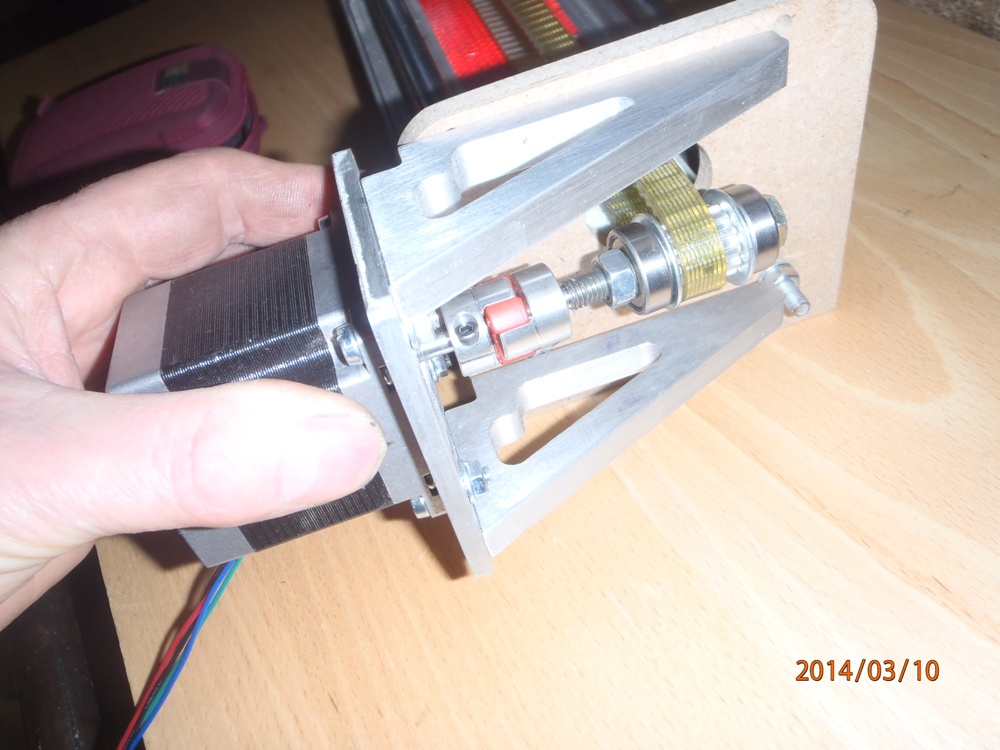

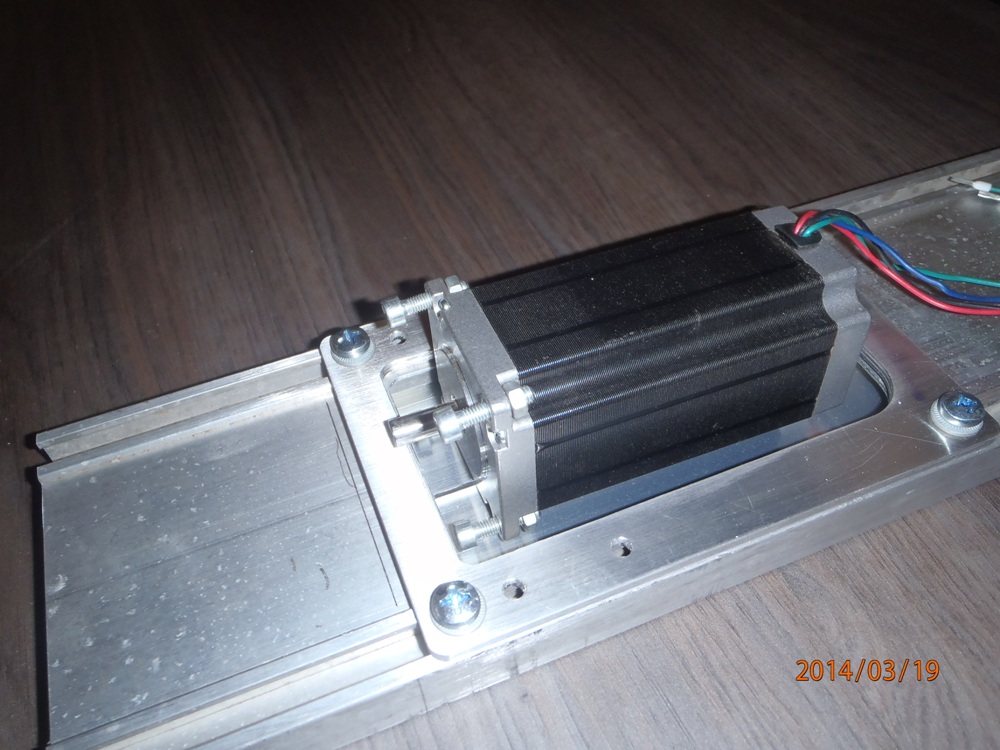

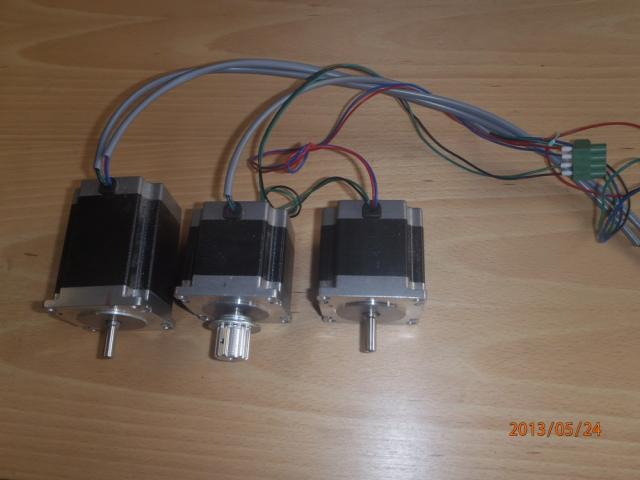

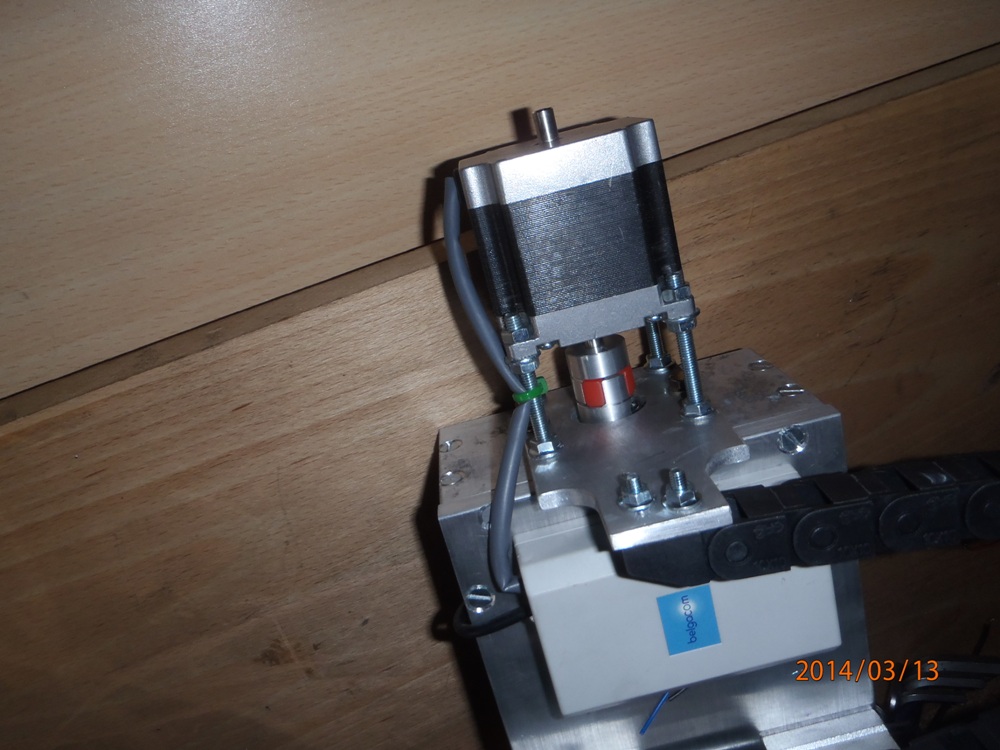

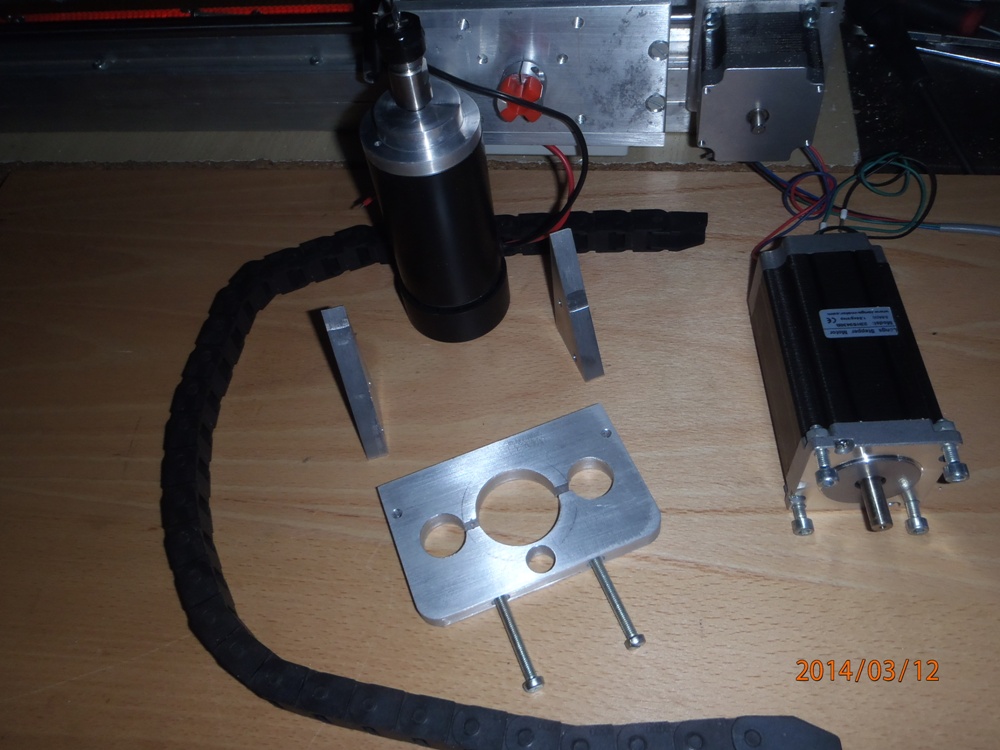

Voila les moteurs qui seront placé sur cette CNC.

Qui seront alimenter par cette carte "chinoise" a très bas prix.

Je pence utilisé une alimentation de 12 volts, pour pouvoir l'utilisé sur une batterie de voiture.

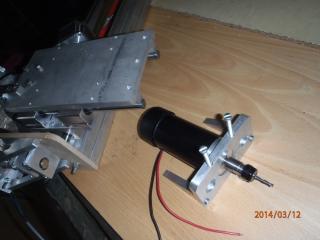

Pour cela faut que je trouve une broche sous 12 V aussi, pour être autonome.


Je vais faire une recherche dans ce sens, et trouvé cela.

A++, PapKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 5 Jul - 21:09 (2013)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

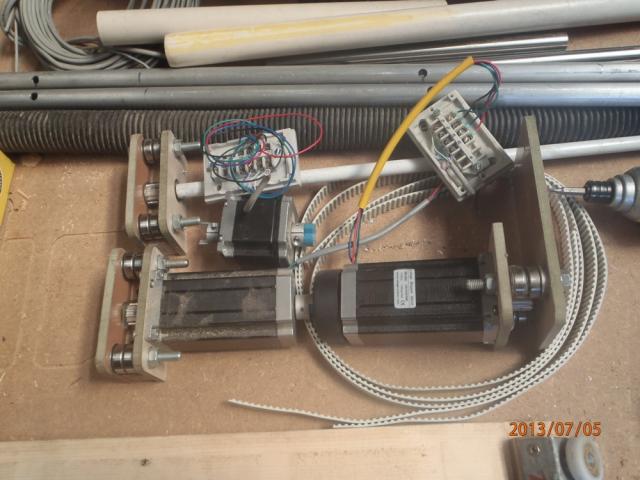

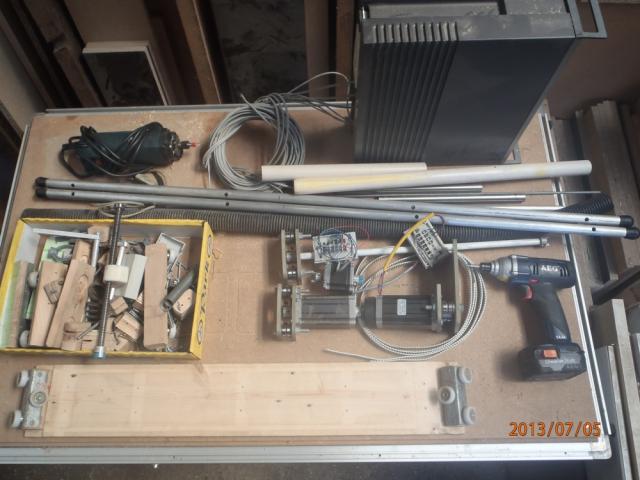

Et bien voila "CNC-Festool" est définitivement RIP, pour récupérer les pièces qui vont servir pour cette CNC.

Reste les moteurs et un lot de vis et divers.

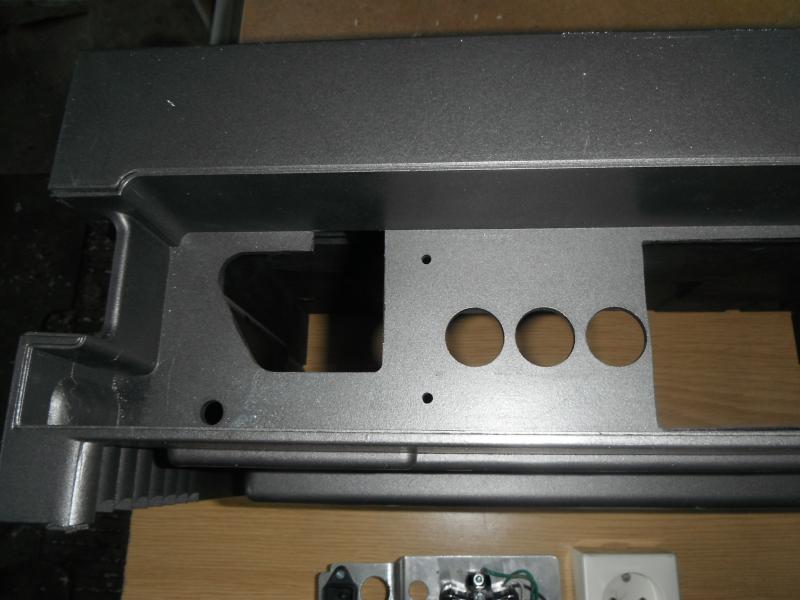

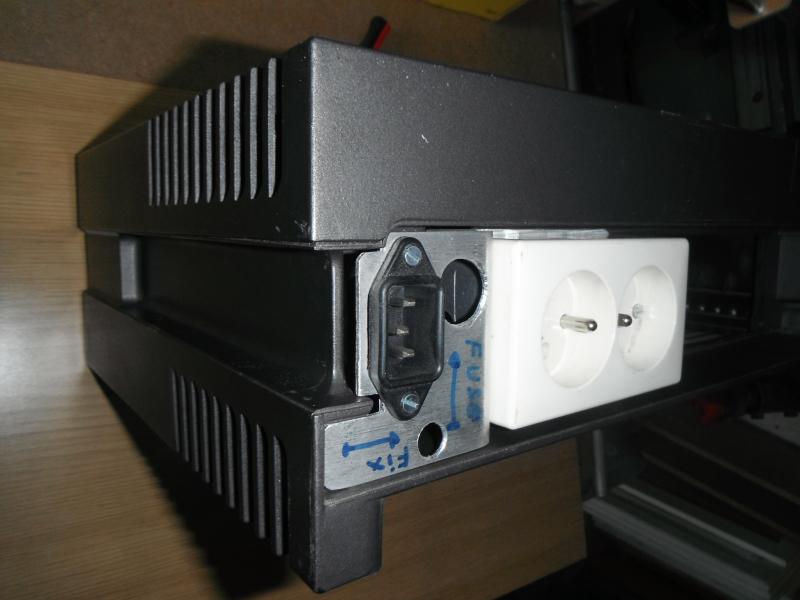

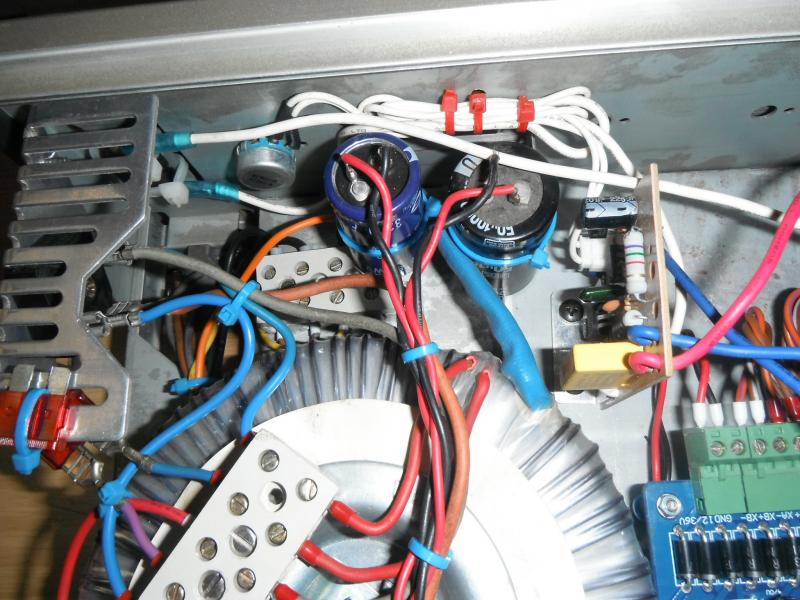

Et le boitier de commande qui sera réutilisé pour cette CNC.


Le THC de PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 19 Mar - 10:00 (2016); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 6 Jul - 12:50 (2013)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Et cela continue, Bonjour a tous.

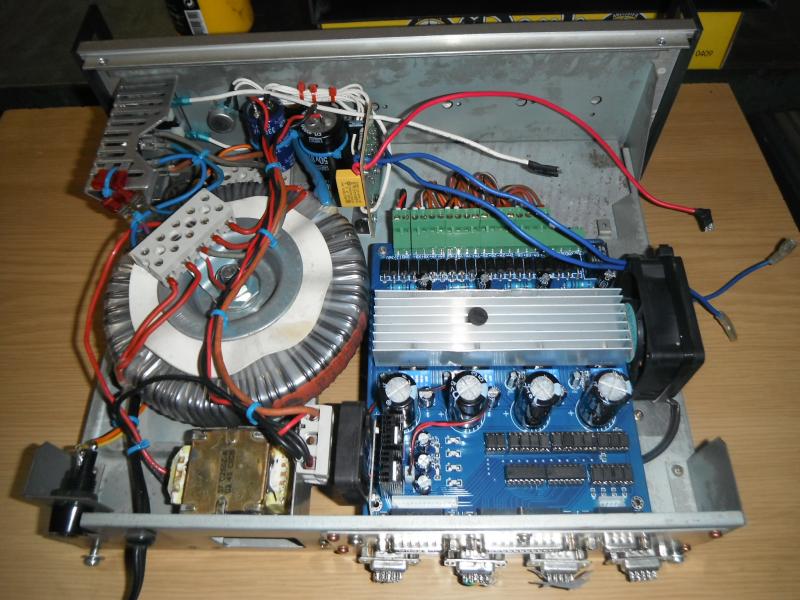

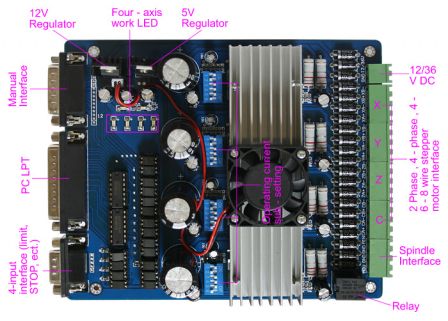

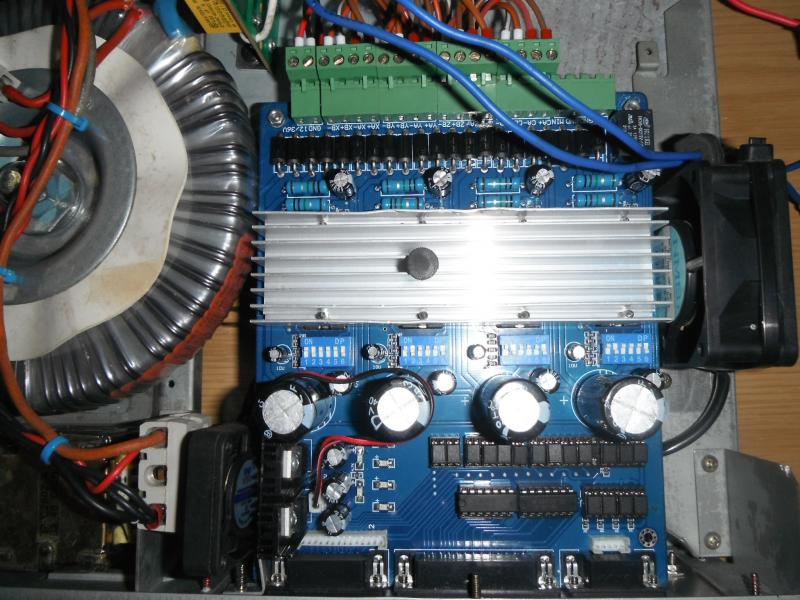

Cette carte est complète avec la commande et la puissance de 3 Ah sur chacun des 4 axes.
En fait un des axes (A.) ne sera pas utilisé, peut-être pour des réalisations en 3D, ce sera pour plus tard.












                                    Sur les dernières photos on peut voir le régulateur de vitesse pour la broche et de l'aspirateur.


La suite a plus, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 6 Jul - 12:52 (2013); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 6 Jul - 12:51 (2013)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Salut a tous.
                          Le boitier de commande d'interface CNC doit avoir des prise pour la broche et l’aspirateur,
                                                 Interfacé par un relais via la carte de commande,





                                      Une tôle d’aluminium pliée et fixée au boitier qui supporte les prises 240 V.









                              Reste a placer le relais de puissance qui va l'alimenté en 240 V, mais via le régulateur de vitesse.


PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 30 Sep - 21:08 (2013)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Salut a tous.


Pour placer le roulement de la vis a billes de l'axe "Z", après rectifier a la meule, la partie cémentée,
Cher Marc sur sont petit tour (300 Mm) qui est occupé a modifier en CNC.

Tournage du bout de la vis a bille de 12 Mm à 8 Mm pour le placement roulement, écrou de fixation et accouplement a 1/4 Pouce.





D'autre photos seront placée dé que possible, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 2 Oct - 20:18 (2013)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Salut a tous.

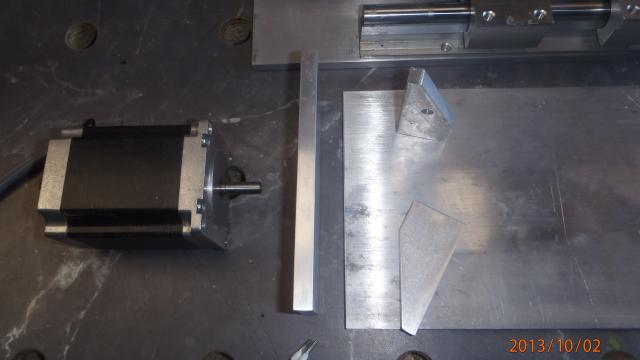

Prêt pour le montage de l'axe "Z".

Reste a percer quelques trous & un palier pour la fixation du roulement.



A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 14 Dec - 14:47 (2013)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote








220 visites du 10/05/2013 au 14/12/2013.Mais cette machine est en attente de pièces.
En date du 04/03/2014 345 visites sur ce post.



  a vous d'avoir venu faire une visite sur le forum.
Et si a cela, vous trouvé que quoi faire une remarque sur ce montage dite le ici sur cette page consacrée.

 PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 19 Mar - 10:02 (2016); edited 4 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 4 Mar - 20:36 (2014)    Post subject: LayKa-CNC - 475 x 80 x -/+ 900 ??. Reply with quote

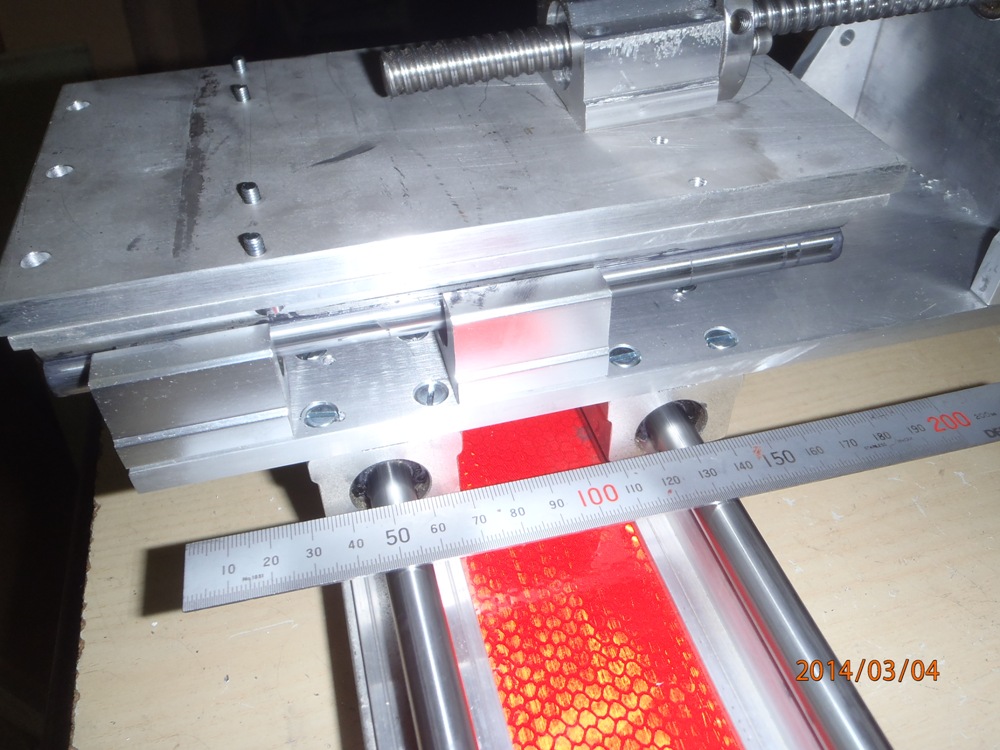

La reprise des travaux.

Les pieces de cette CNC, sont usinée sur sa grande sœur "UneKa-CNC". sur ce lien vous trouverais sa fabrication.

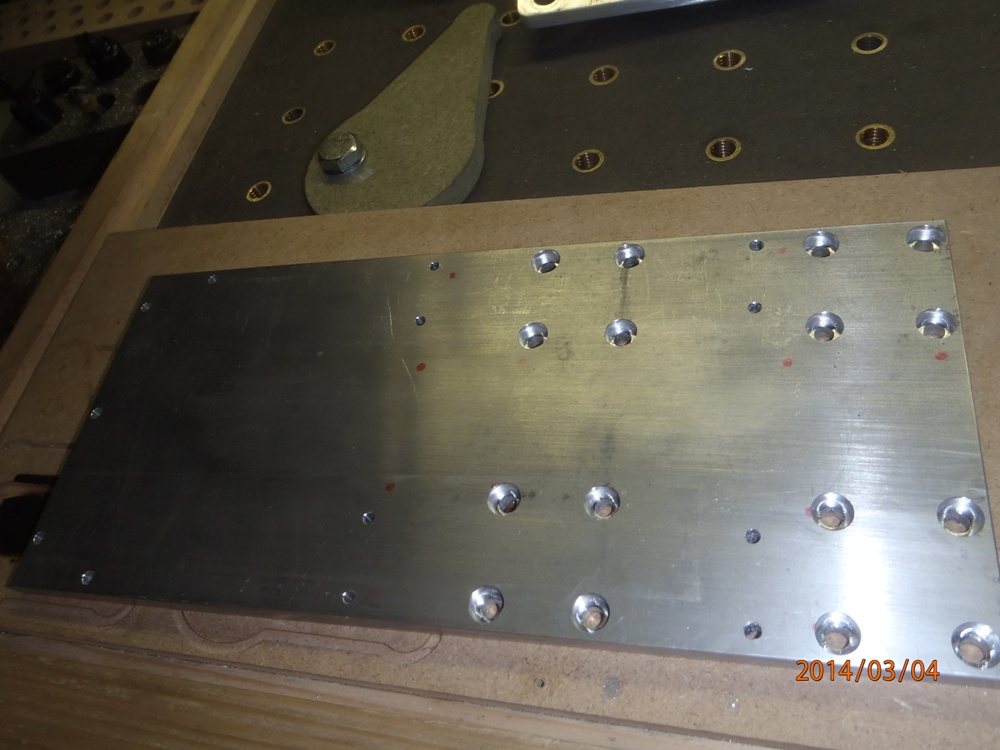

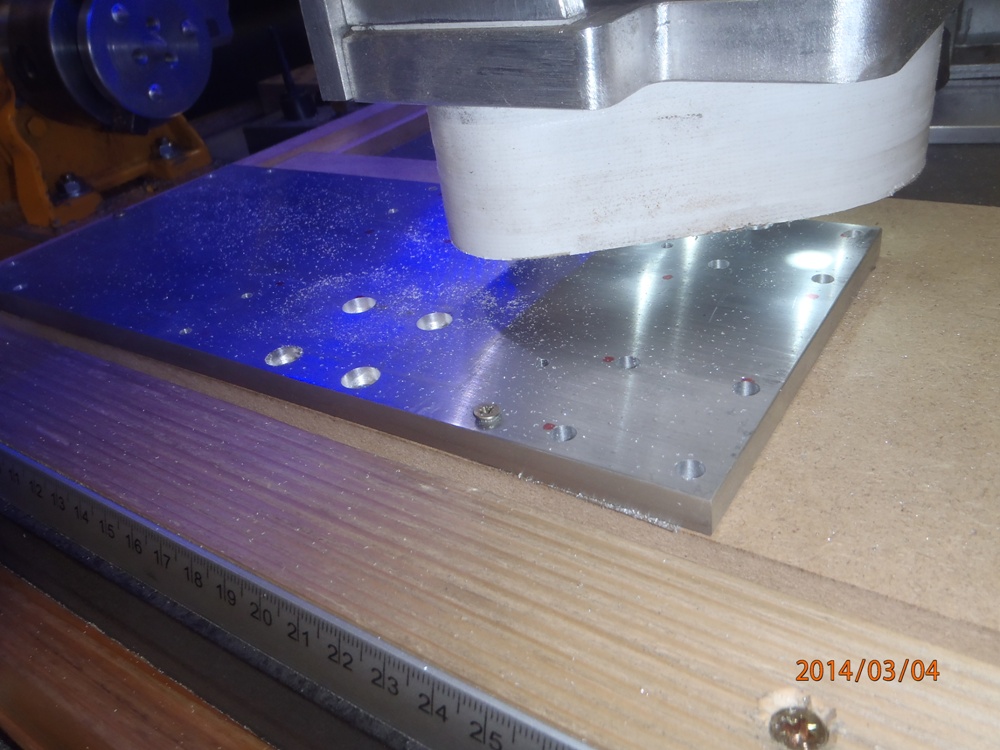

L'usinage de la tôle intermédiaire 'Y Z'.

Le larmage des trous des paliers est fait des deux cotés.

Le support pour le roulement de la vis a billes de l'axe 'Z'.

Le palier de l'écrou sera placé sous la tôle de la broche.


Oui, je sais les vis sont trop longue, c'est ce qui fixe les rail de 12 Mm et qui fond 200 Mm de long.



La vidéo de l'ensemble déplacer a la main.




A++, Pour la suite, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 19 Mar - 10:05 (2016); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 5 Mar - 13:42 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

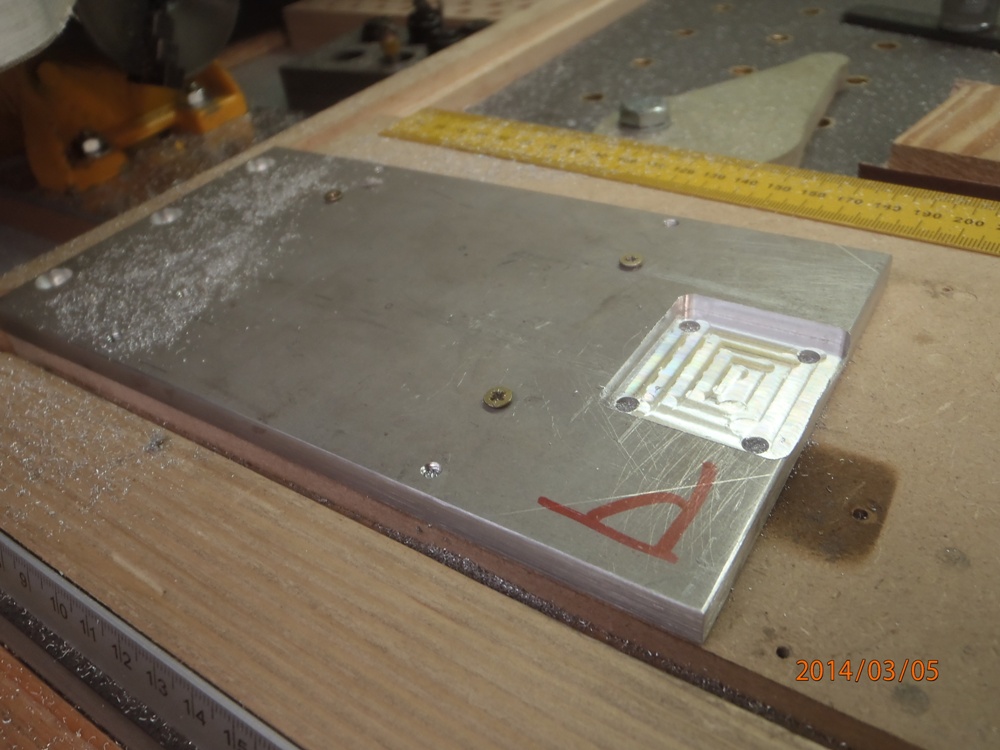

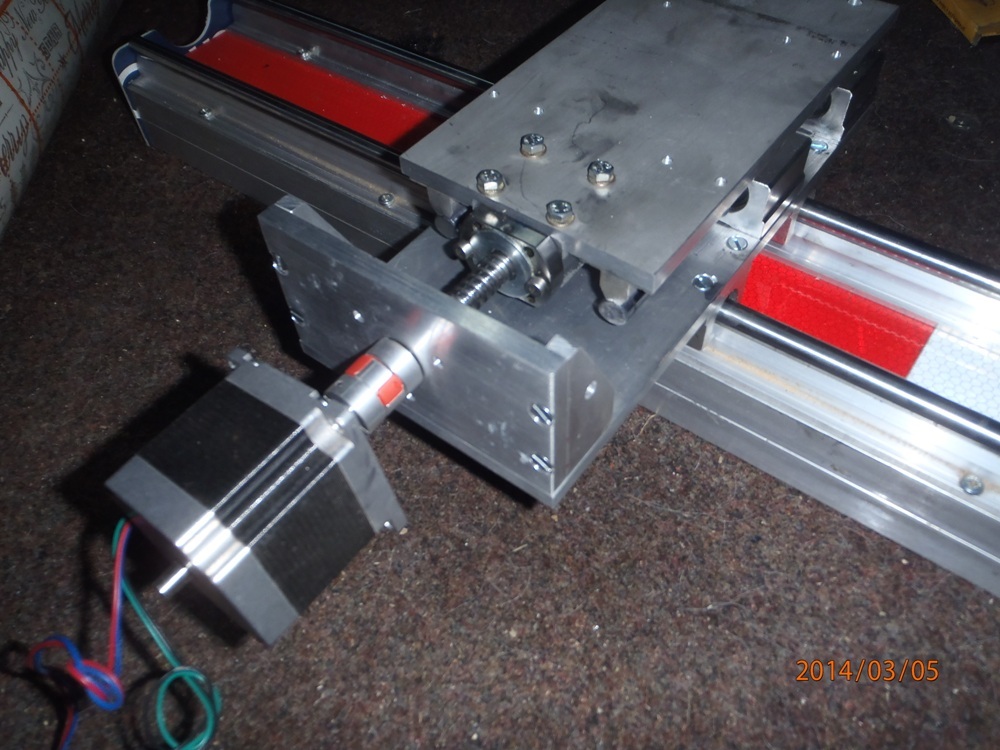

Et la vis a billes dans tout cela.

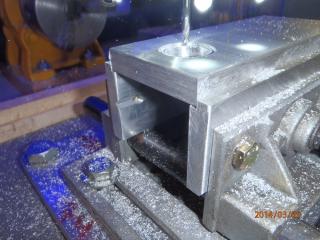

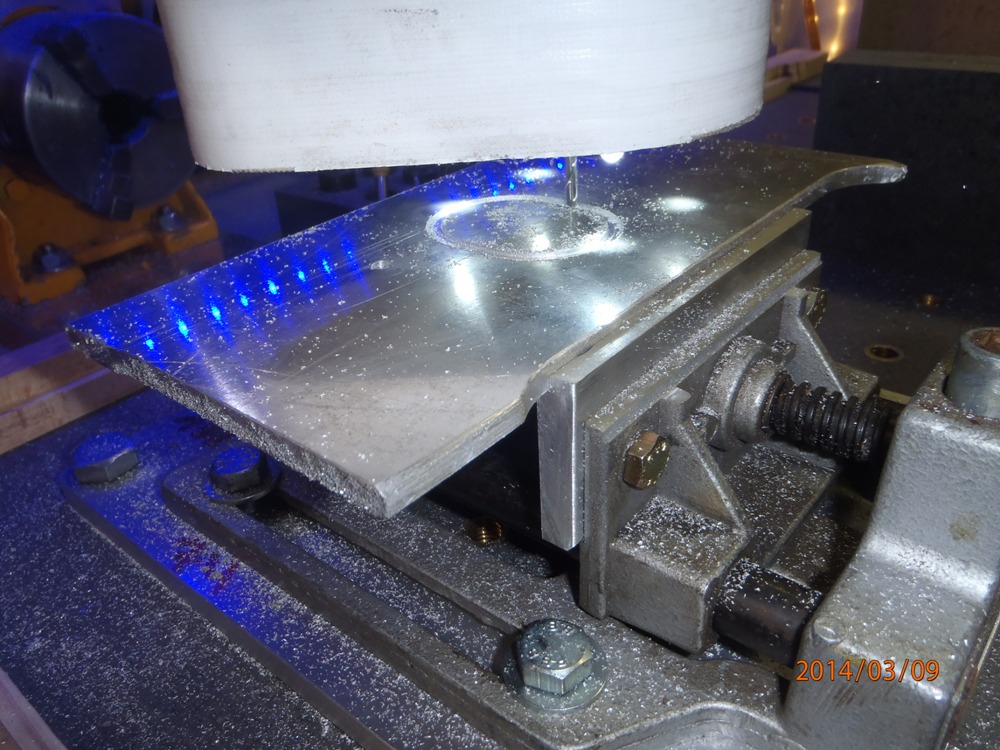

Faut faire un chambrage, car peu de place pour la fixation du moteur dans sa fixation.

Arrondir les coins du bloc de retenue de l'écrou de vis a bielles du 'Z'.



La vidéo du chambrage, Le montage est simple, NON ?.




Des butées provisoire sur les rail du 'Y', pour évité de sortir des patins des rails.

Reste a faire le trou de fixation du roulement et de sa bague de retenue.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 5 Mar - 22:11 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

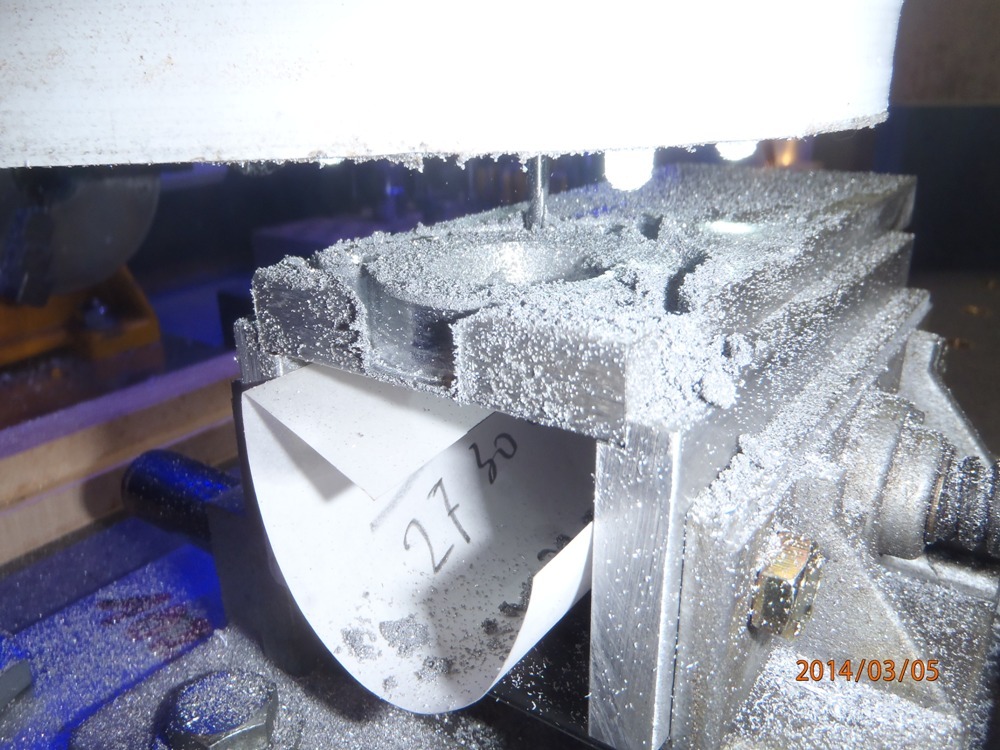

Le roulement de butée de l'axe 'Z'.



Le premier a faire c'est le trous pour passé l'écrou de maintien du roulement, dans la tôle supérieur, sur lequel il vient buté.



Un palier est crée pour son maintien.

Dans du 10 Mm, un logement de 7 Mm , épaisseur du roulement et 3 trous de 5 Mm pour sa fixation.

Et le voila placer, reste a placer le moteur sur 4 colonnes de 38 Mm pour sa fixation.

Reste encore pas mal de pièces a usiné.



A++, pour la suite du montage moteur, capteur, butée mécanique, et bornier, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

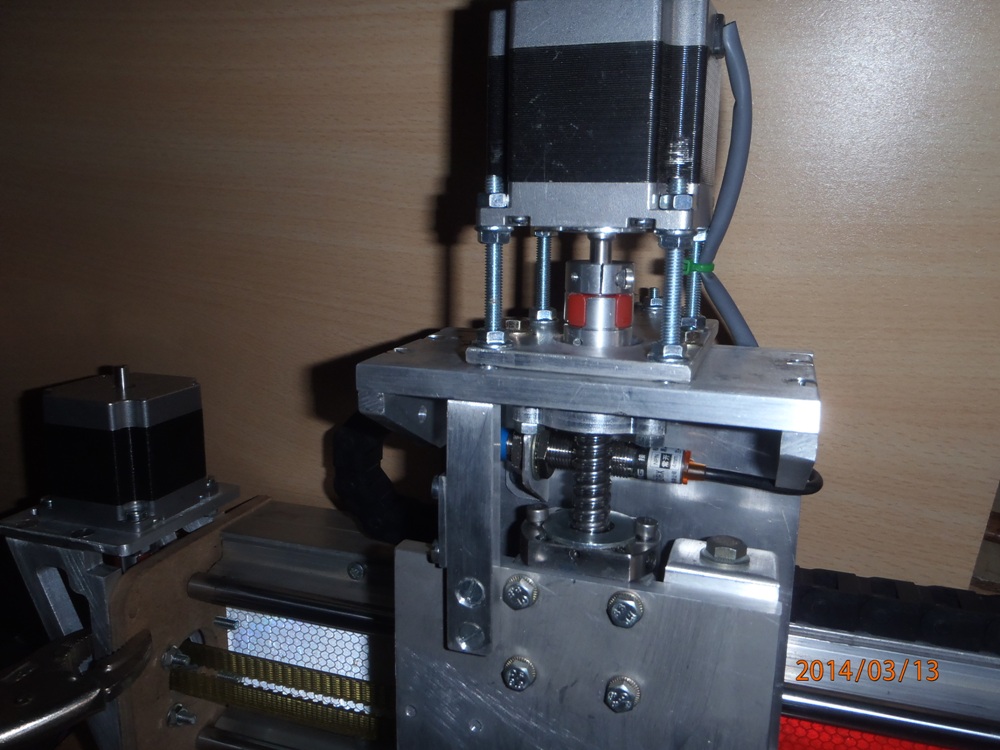

PostPosted: Thu 6 Mar - 20:27 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

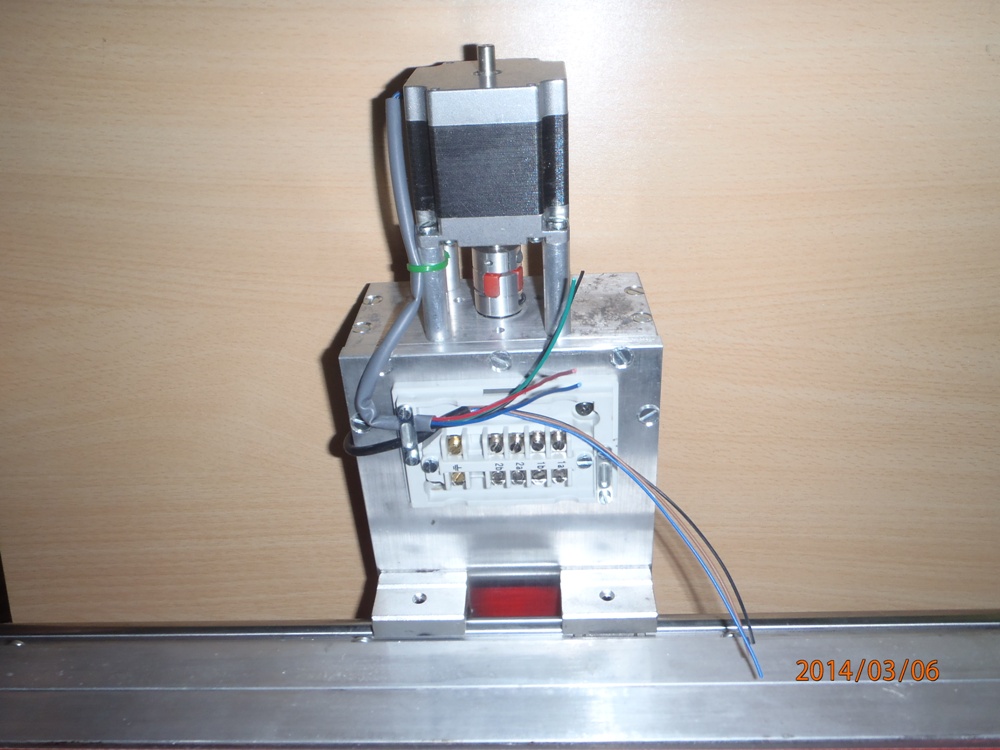

La suite.

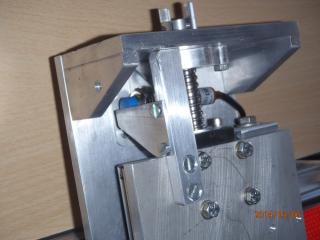

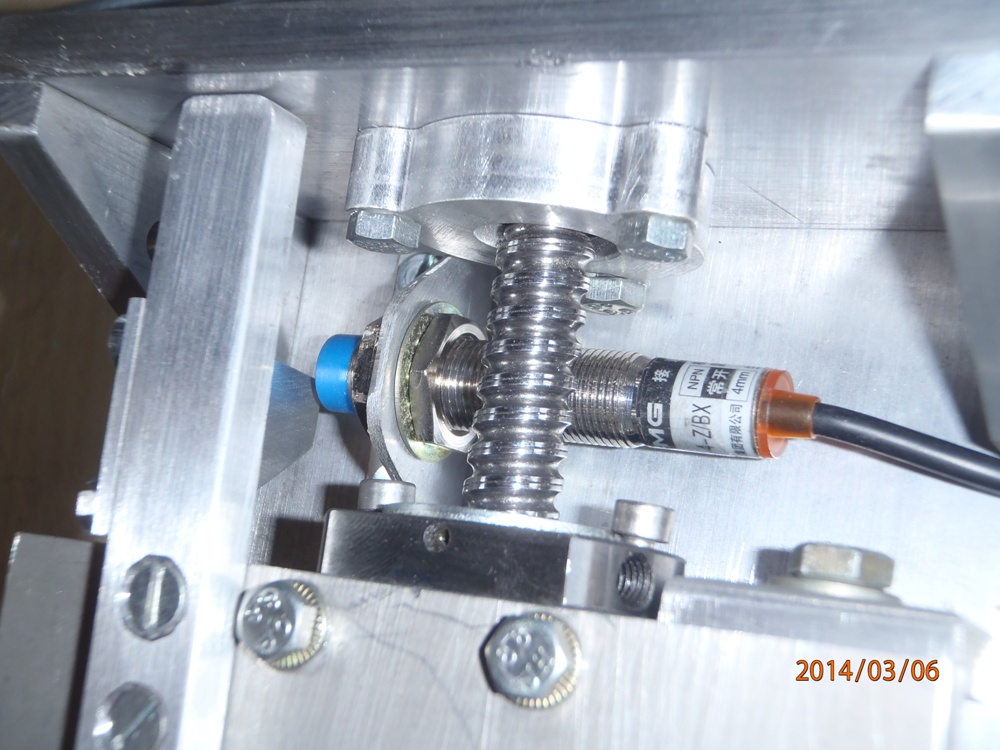

Le capteur magnétique sous la vis a billes est fixer sur un bout de cornière.



Les butées mécanique, a gauche vers le haut & a droite vers le bas.

La butée haut supporte le tôle qui sert au capteur quelques millimètre plus bas, mais sera a réglé au test.



Reste a placer le moteur sur des colonnes faite de tubes & des vis de 5 Mm qui sont visée dans des trous taraudé sur la tôle de 8 Mm horizontale.

Le bornier est visé dans des trous taraudé de 4 Mm, pour être prés de la fixation de la chaîne câble qui va ce déplacer sur le portique.


A++, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 7 Mar - 10:06 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Salut a tous.

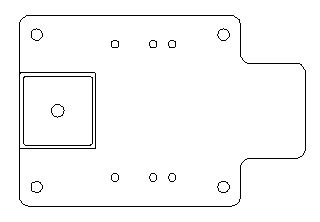

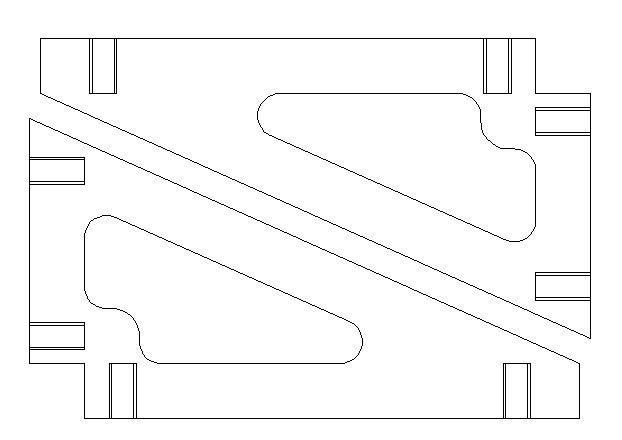

Projet de palier pour la translation du chariot sur l'axe 'Y'.







- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

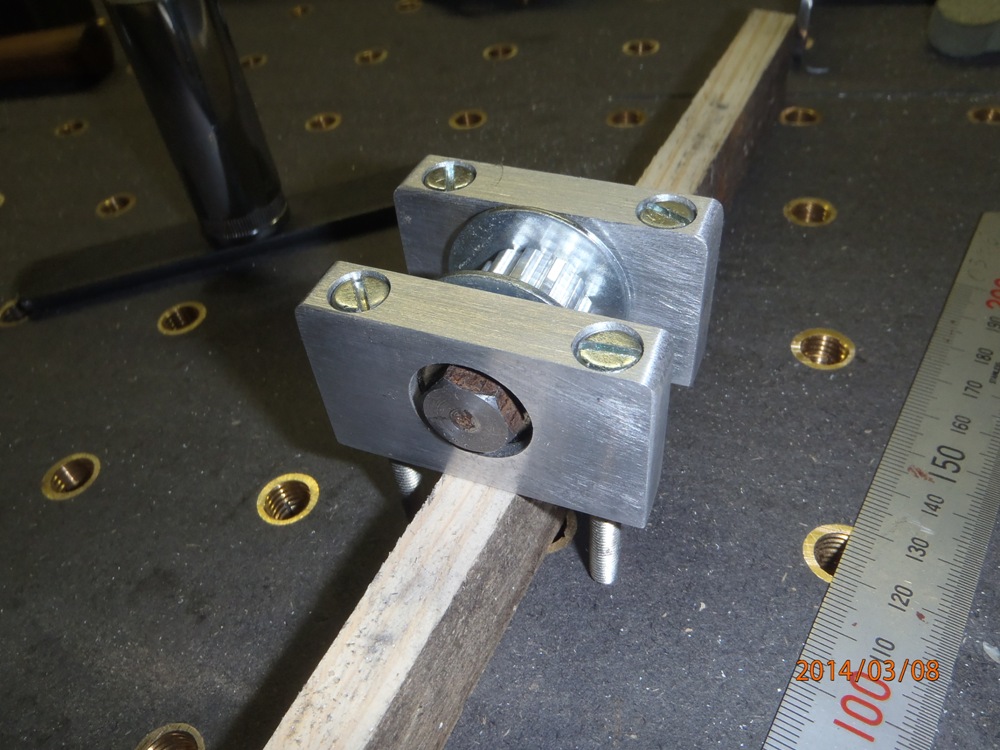

PostPosted: Fri 7 Mar - 21:30 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

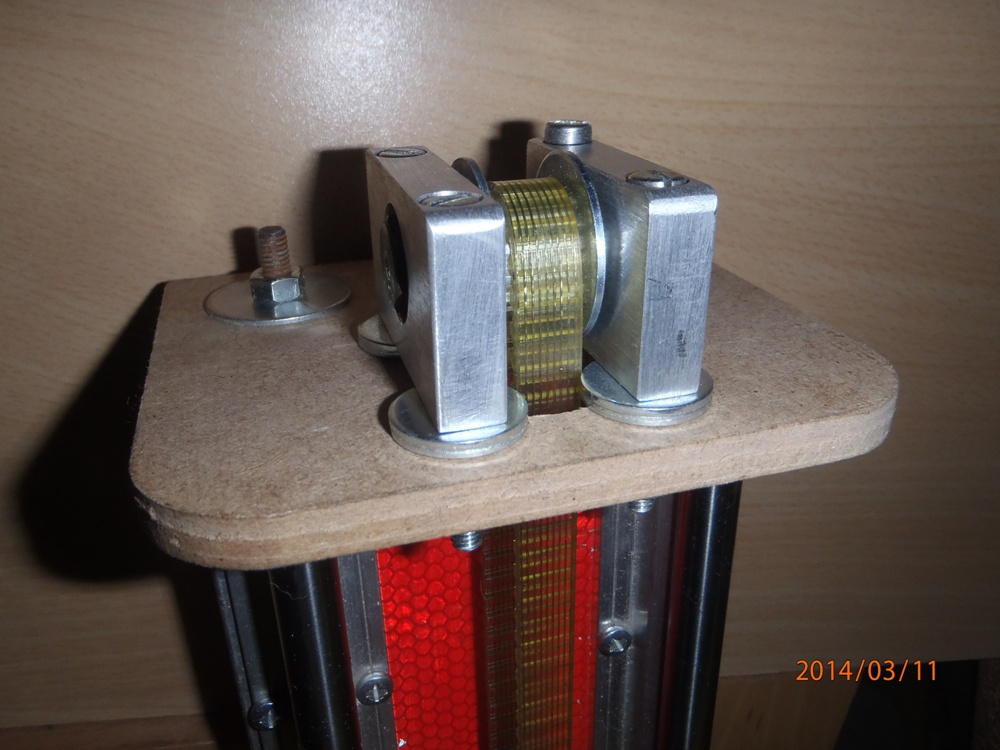

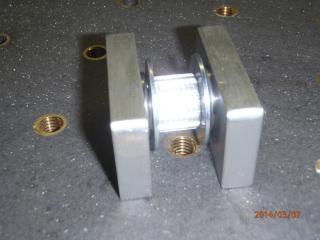

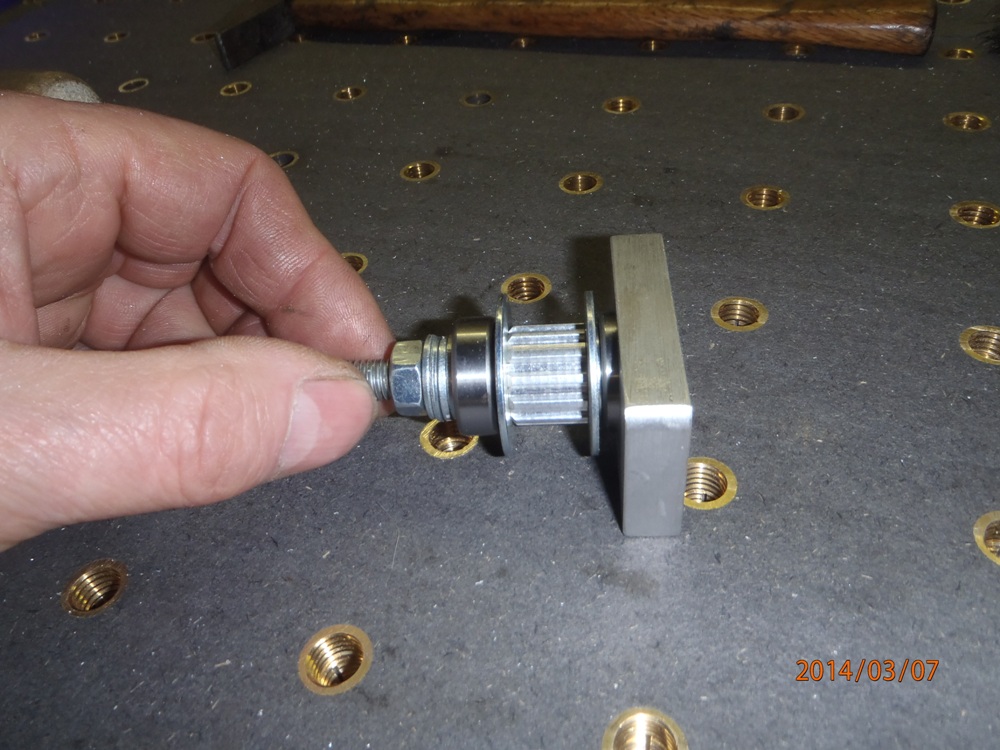

Et bien voila, il faut, plus que.



Pour arrivé a cela, pas mal de temps d'usinage.

Restera a usiné deux trous de 5.1 Mm avec un chambrage pour la tête de vis.



Ajuster la longueur de la vis de M8, pour que les roulements soit sur le collet de la vis, et le reste du filet est coupé.






Une fine rondelle de 8 et une plus grand pour servir de flaque a la courroie T5 de chaque coté, le tout serré ensemble.

Le tout sera visé avec 4 vis de M5 sur la tôle du portique a hauteur de l'axe 'Y'.


A++, Le suite a plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 8 Mar - 20:52 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

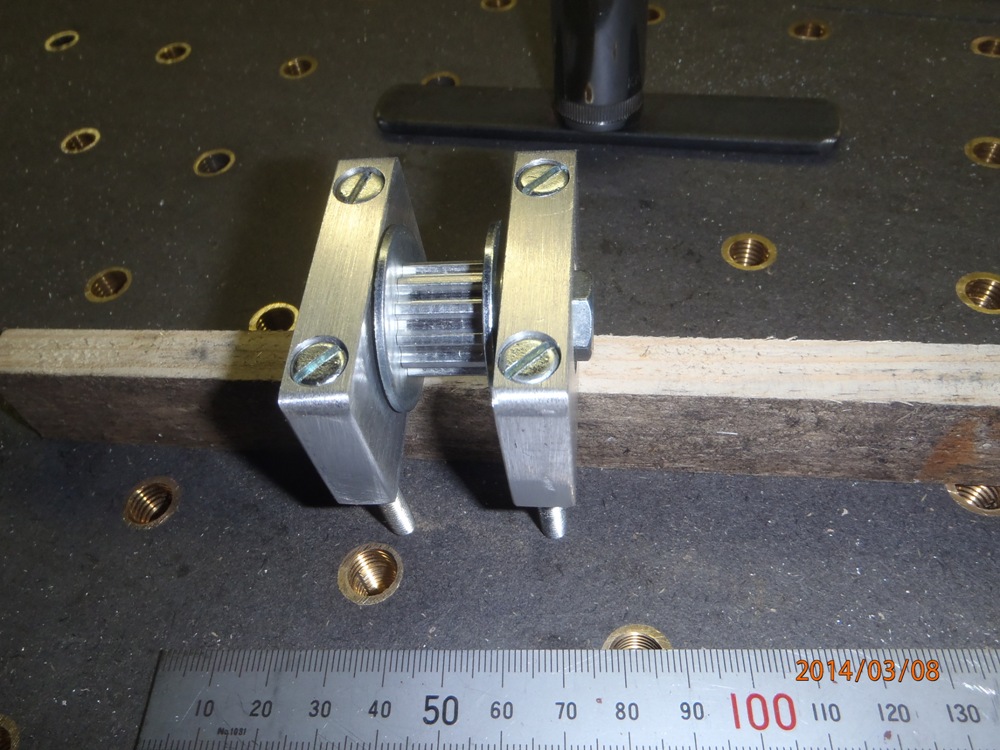

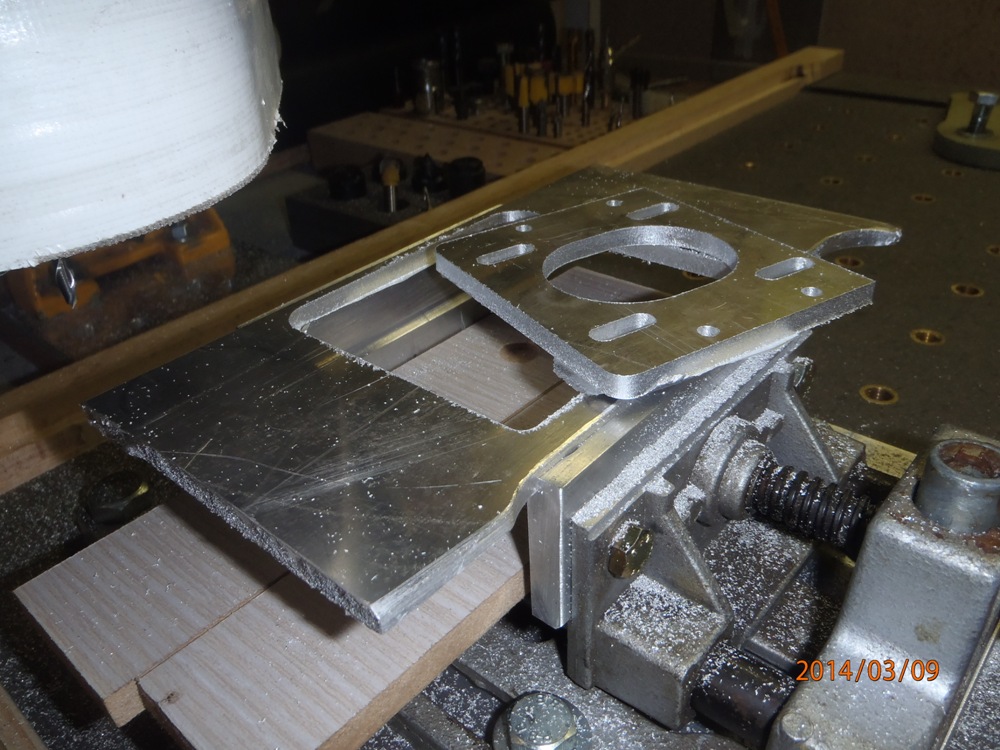

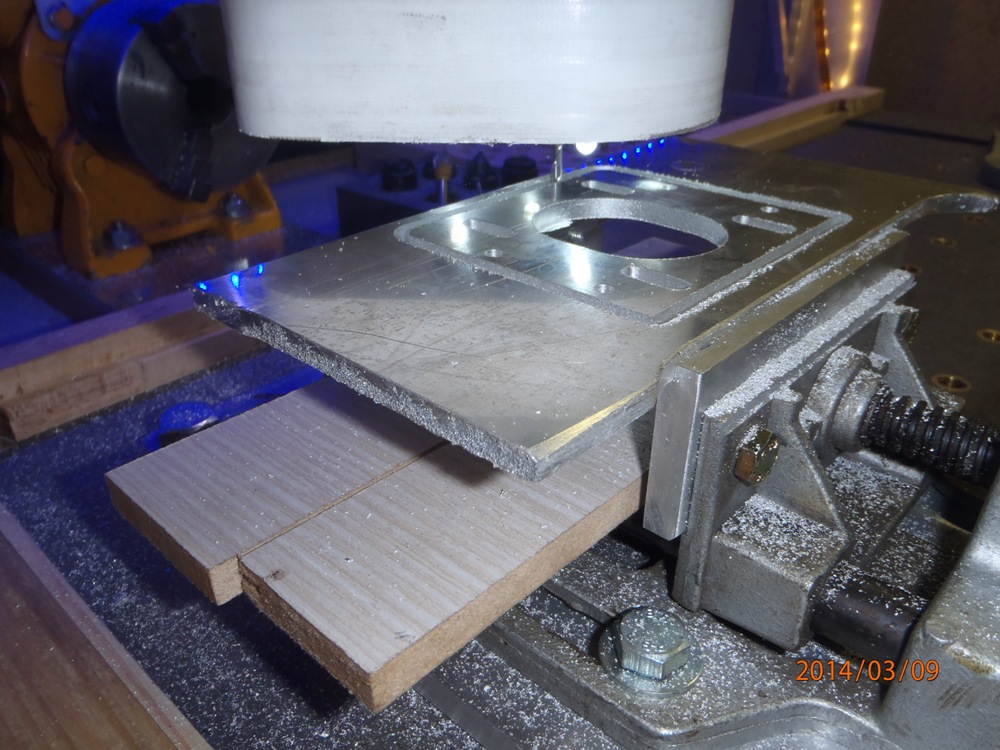

Le suite logique.



Cela est juste pour le chambrage des tête de vis de M5, de 8.5 en final sur 10 Mm.

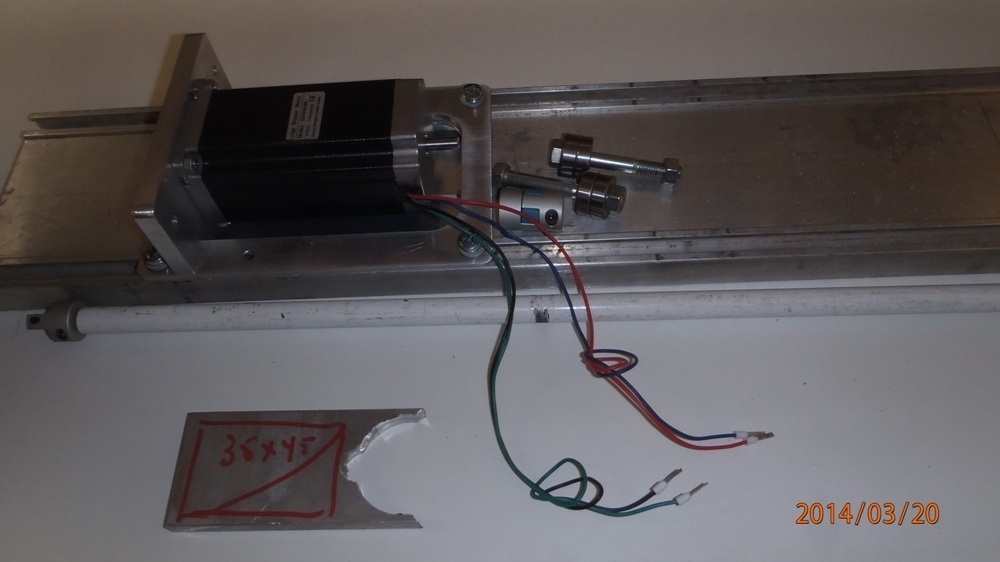

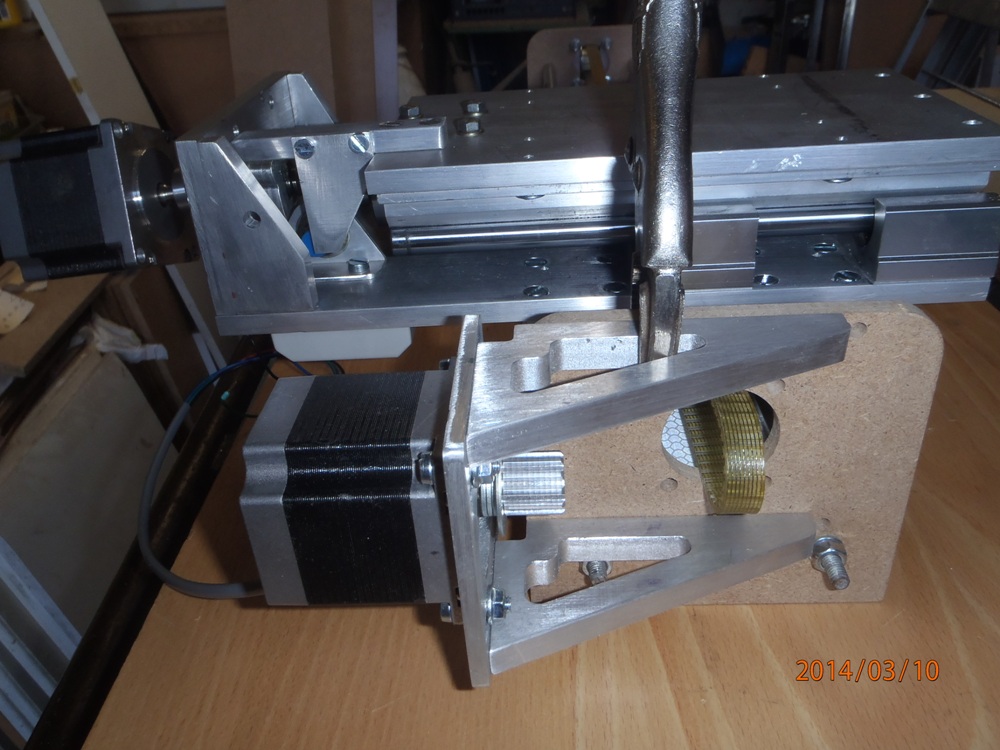

Reste a faire l'autre coté, avec le moteur et sont réglage de tension de courroie T5 de 10 Mm de largeur, et 1350 Mm de long.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 8 Mar - 22:21 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

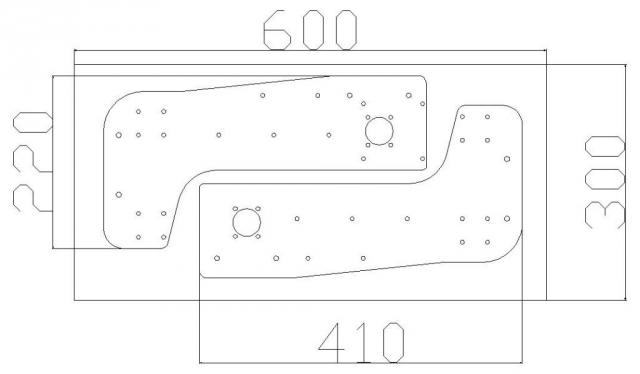

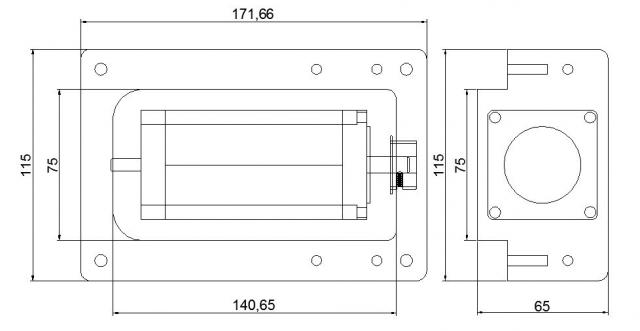

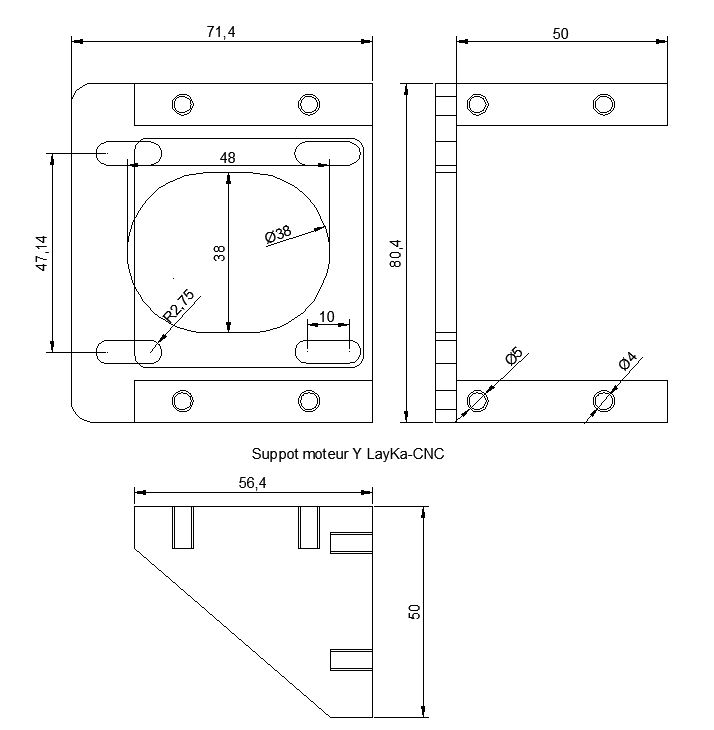

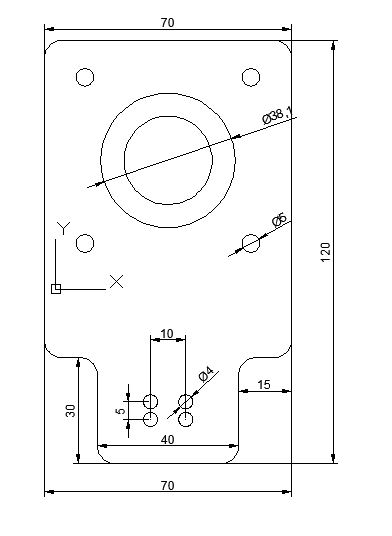

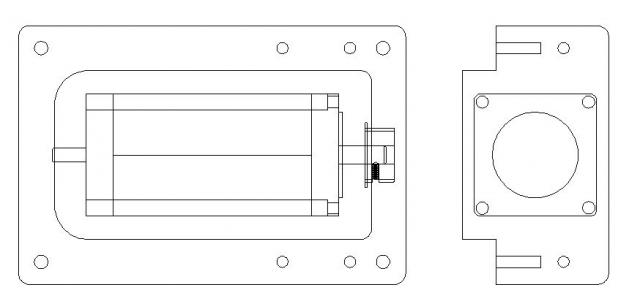

Dessin palier moteur 'Y'.





A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 10 Mar - 00:02 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

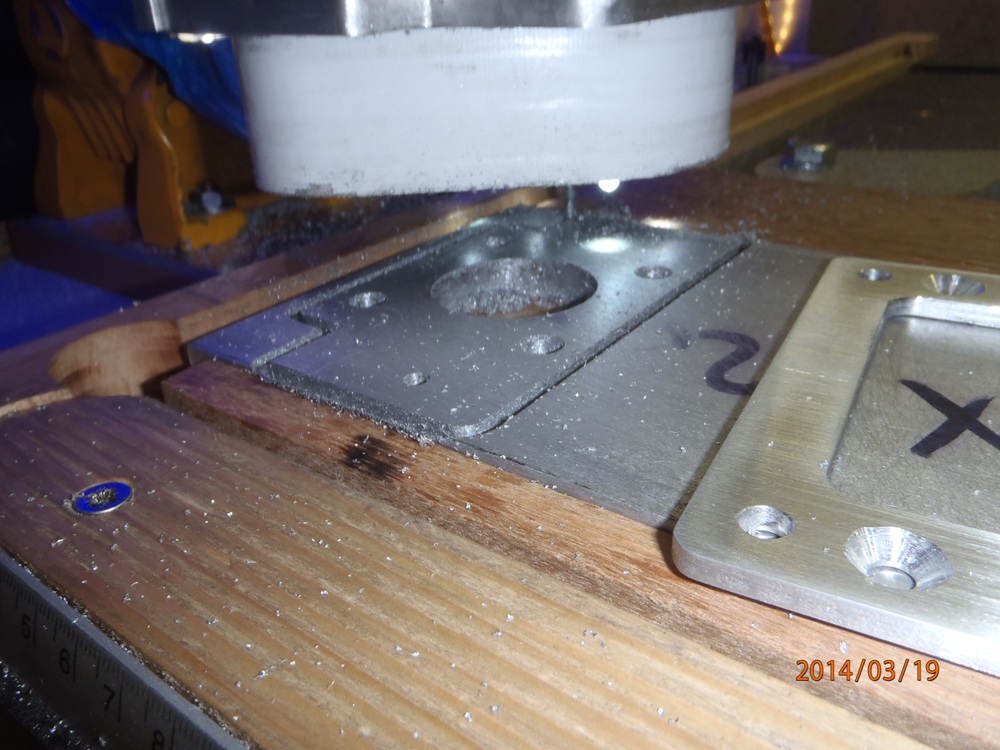

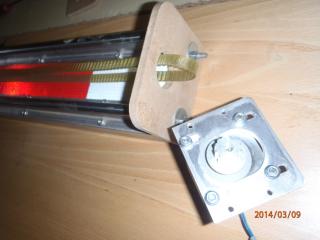

La plaque support moteur 'Y'.



L'usinage est réalisé sur l'étau dans une tôle de 5 Mm.





A une vitesse de 500 Mm/Minutes et passe de .25/100.

Apres avoir fait d'autre plaque en bois de 8 Mm pour fixer provisoirement la courroie et faire des tests de mouvement



Sans cela c'est pas possible de faire le palier coté moteur.

Donc mon dessin est a revoir.

La suite page 2.


A++, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 10 Mar - 23:23 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 10 Mar - 02:08 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Modification des goussets.

a tout les 378 visites de cette partie du forum. en date du 10/02/2014.




A demain pour leurs réalisation, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 10 Mar - 22:17 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

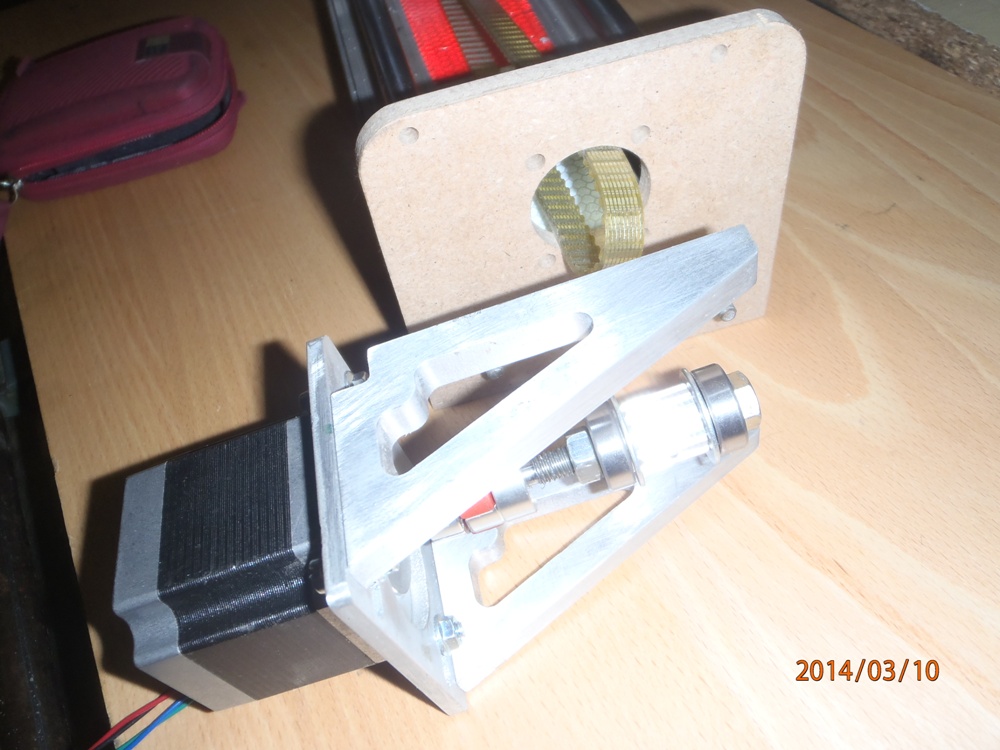

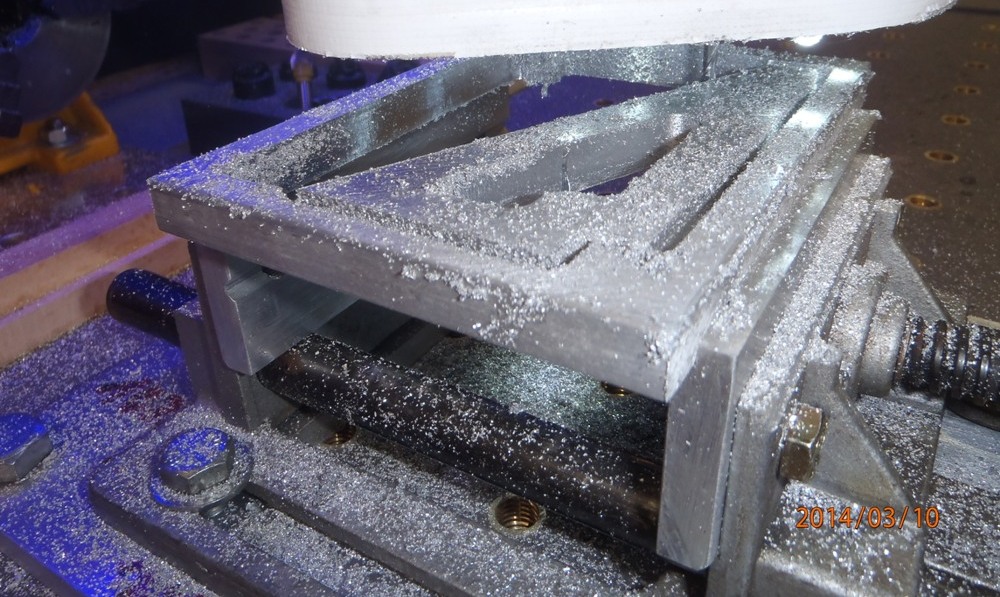

Et le voila en usinage.









Les voila assemblé.



Cela parais simple, pas temps que cela.

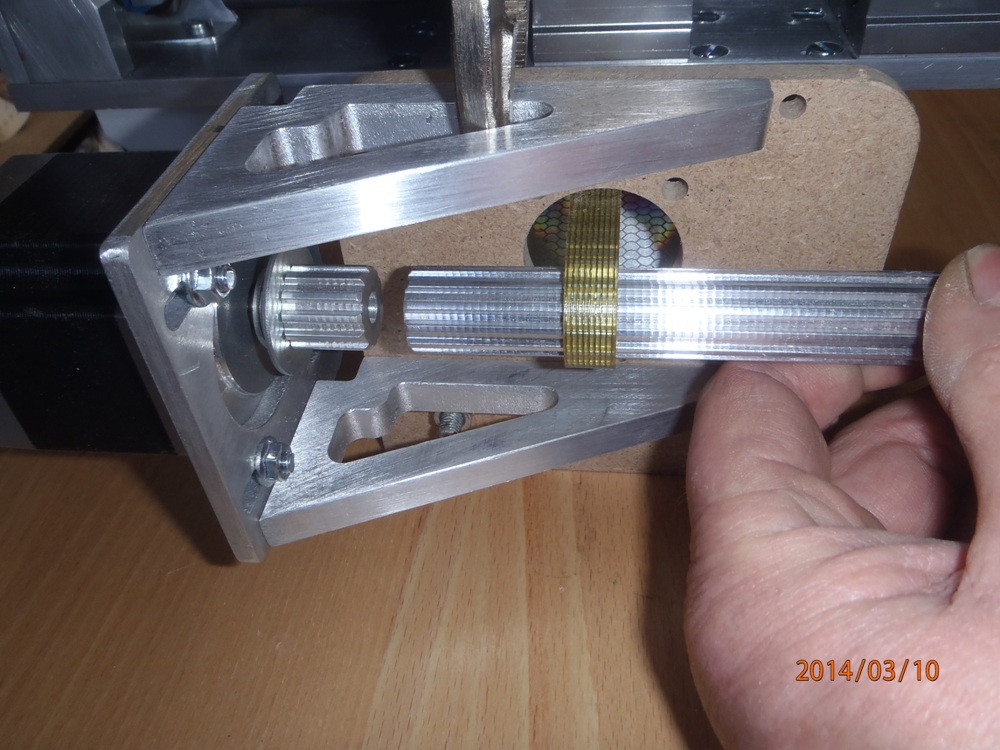

Placer comme cela ??.

Ou bien comme ça, avec une grande longueur de pigions ??.

Non, ce sera comme l'autre coté sur un palier a roulement et accouplement, et vis plus longue et tournée a 1/4, comme l'axe du PàP.

Reste a usiné les deux paliers, comme ceux de l'autre coté.


A++, pour d'autres aventures, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 11 Mar - 22:41 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

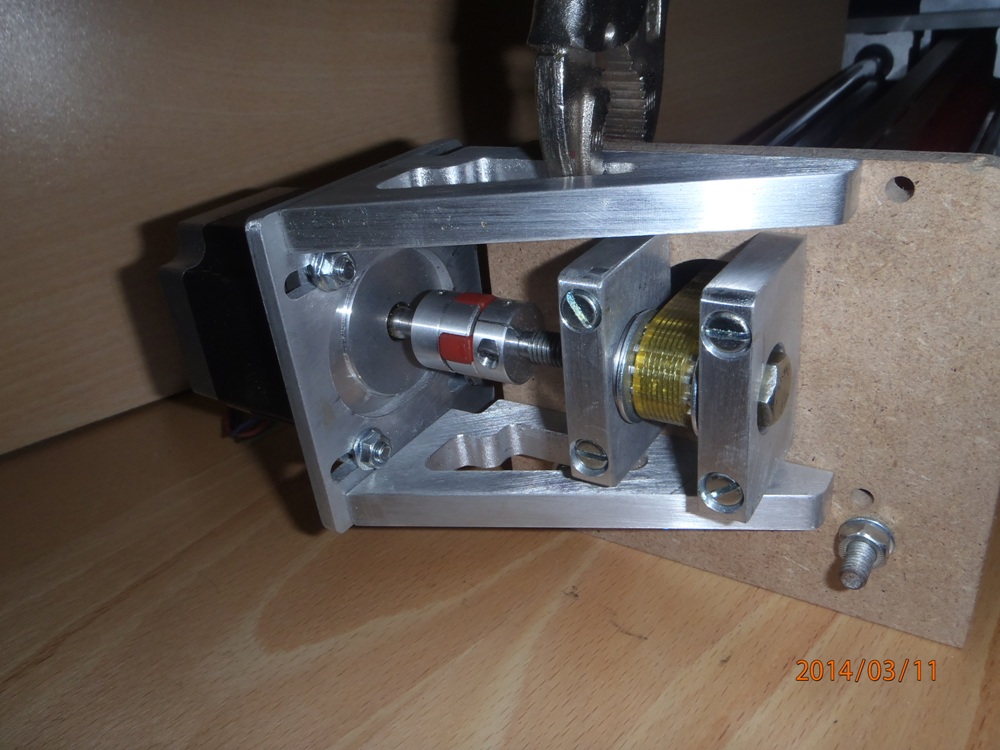

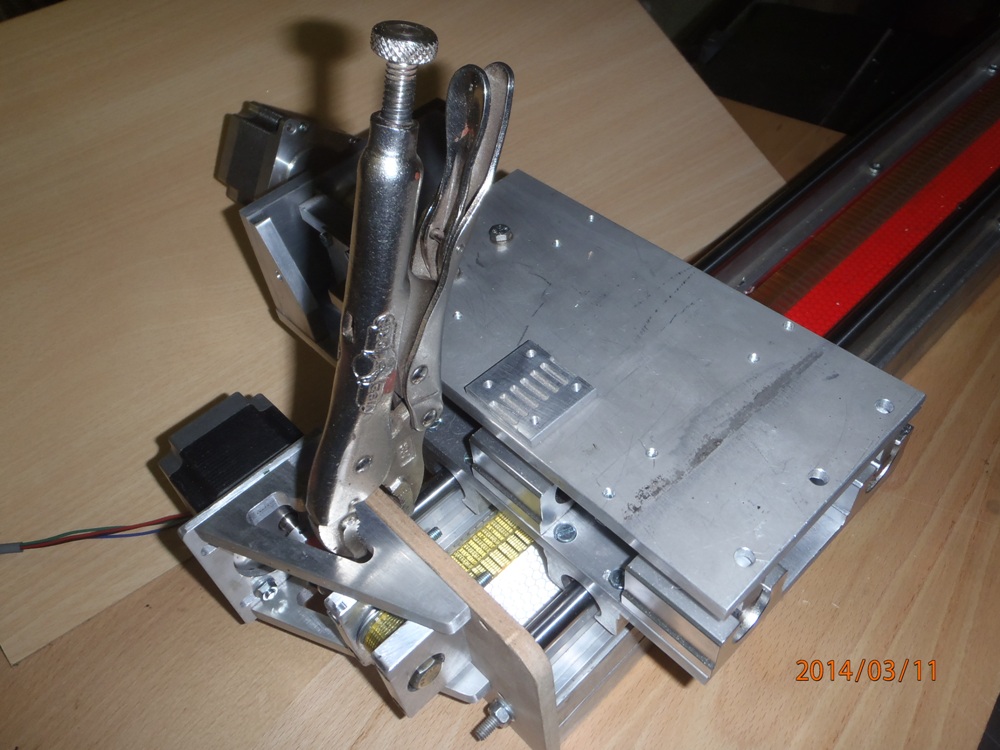

Cela est fait, ce palier coté moteur du 'Y'



C'est mieux, et plus rapide avec courroie que une vis a billes, mais moins précis.

Et la tension ce cette courroie sera faite avec une cale suivant l'épaisseur de la tôle utilisée pour le portique a la place des rondelles.

Cette courroie T5 sera fixer au chariot avec une tôle usinée au format de la T5, reste a déterminé l’emplacement du capteur du 'Y'.


A++, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 12 Mar - 16:37 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

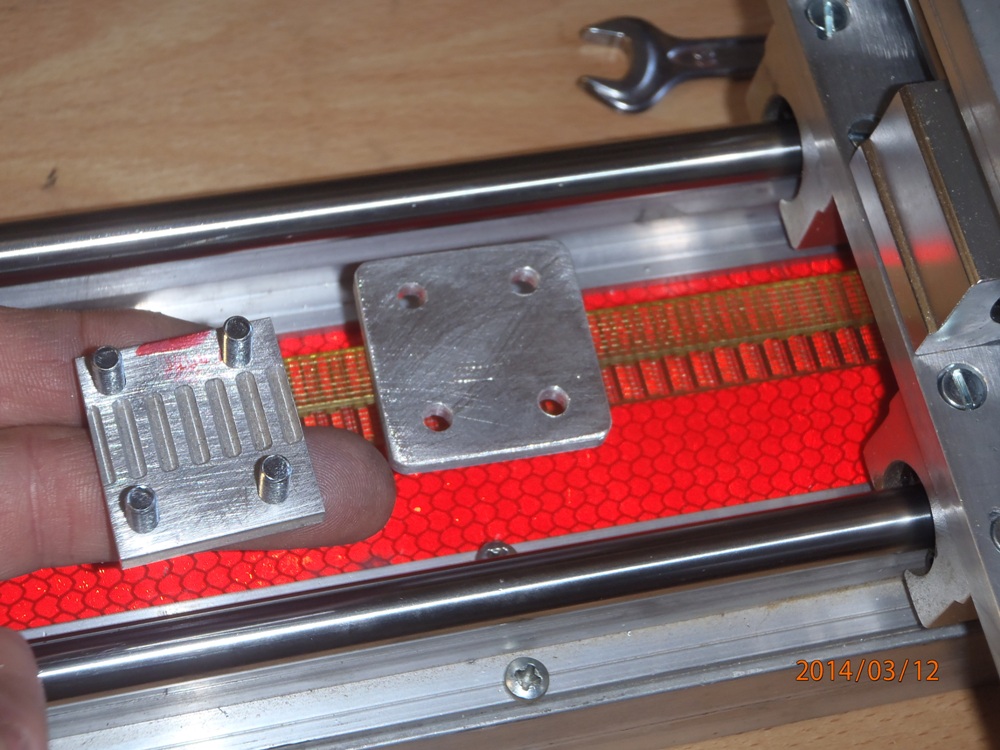

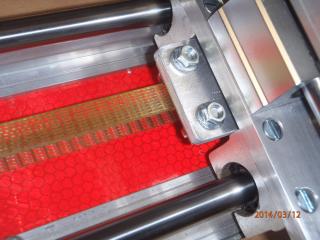

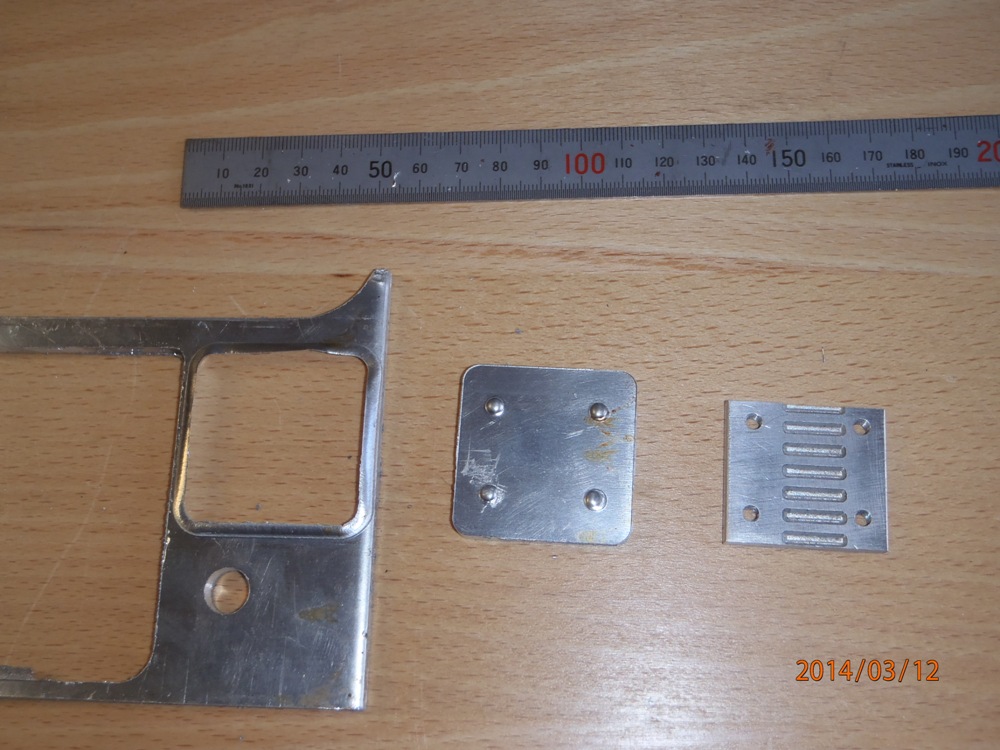

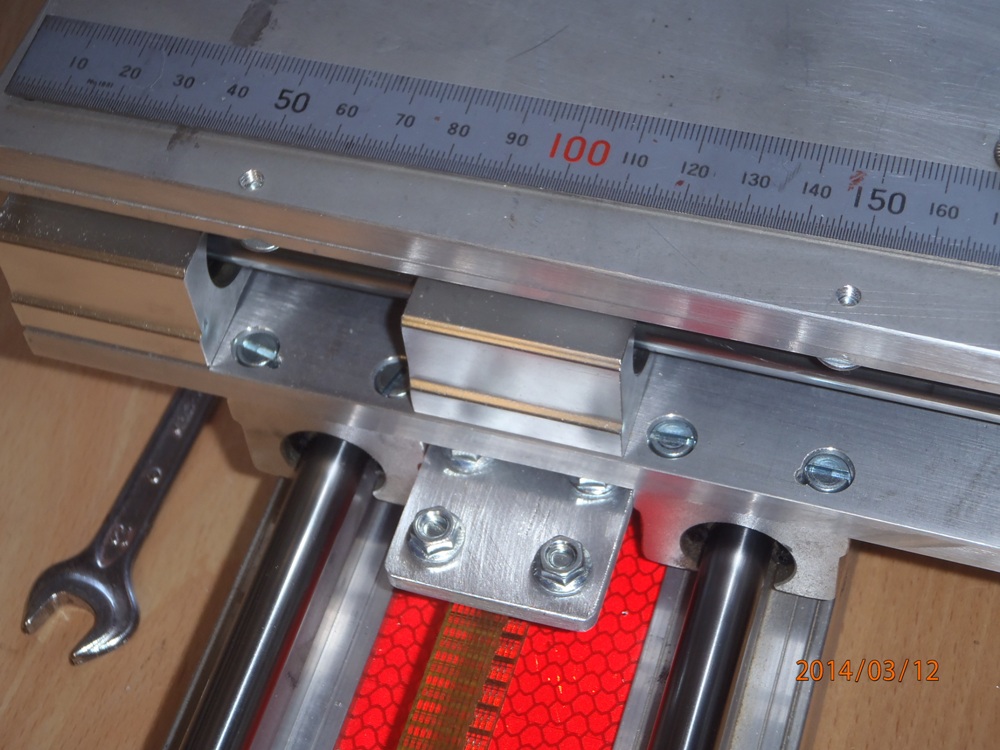

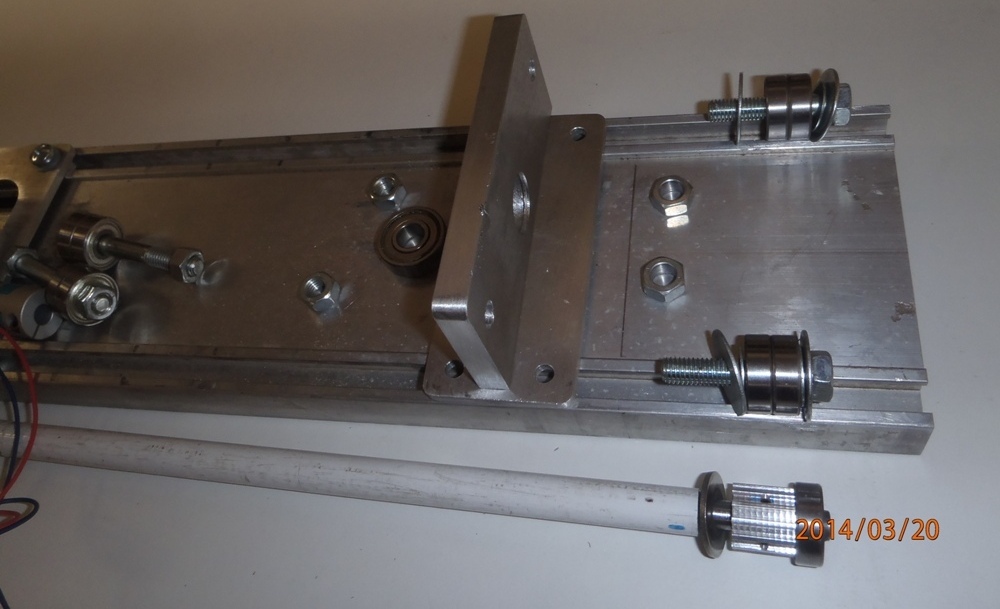

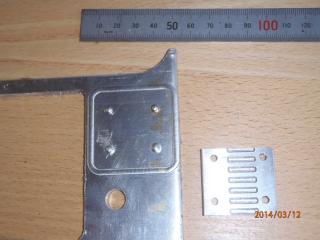

Et la courroie dans tout cela ??.



Une petite plaque avec l'empreinte de la courroie T5, et un intercalaire de 5 Mm.



Le tout passe entre les paliers des roulements du 'Y'.

Qui seront fixer par 4 vis de 5 Mm dans le chariot 'Y'.



Les écrous ne seront pas mis, mais des trous taraudé seront au centre de la tôle support des palier des rail du portique.



A++, Pour la suite, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 12 Mar - 20:24 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

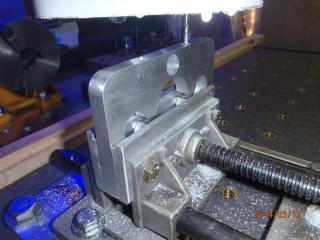

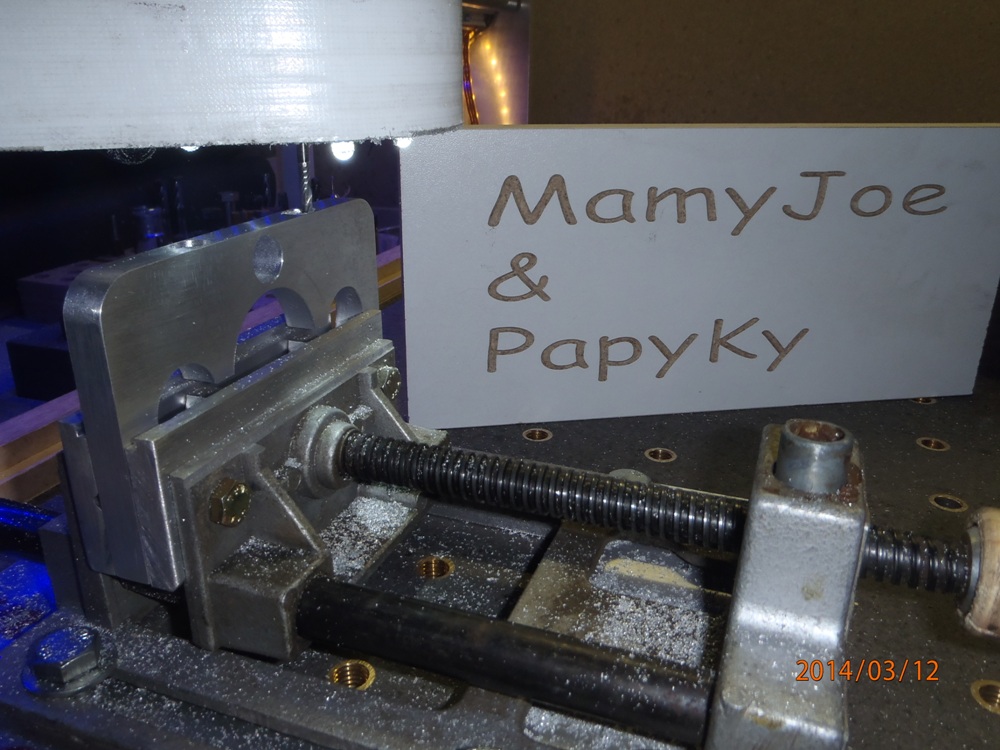

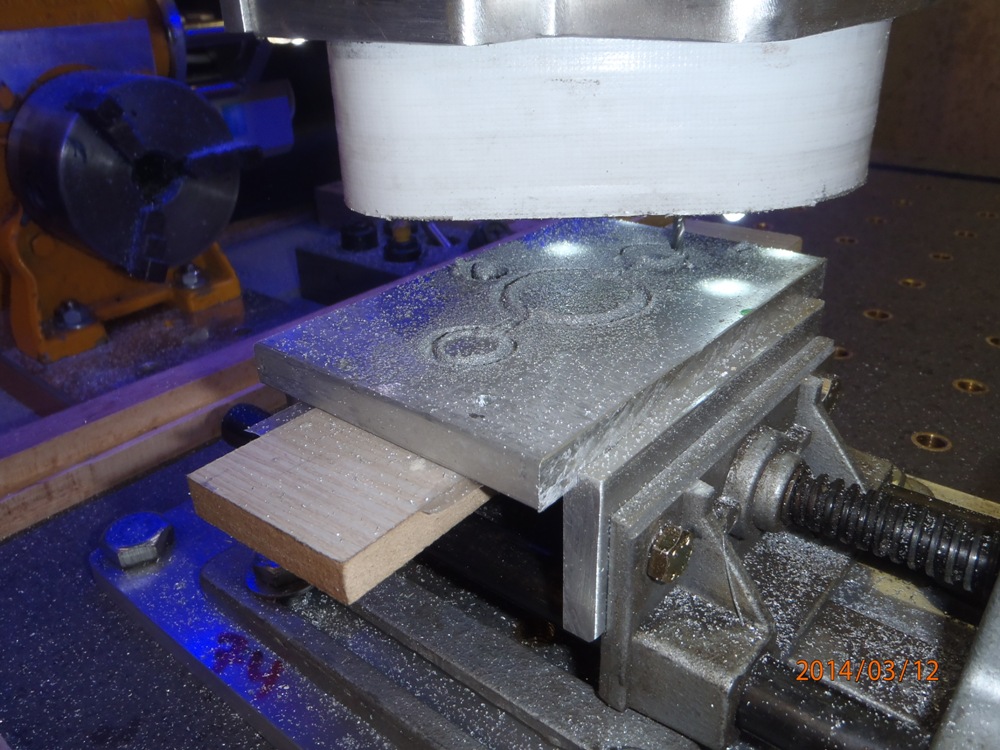

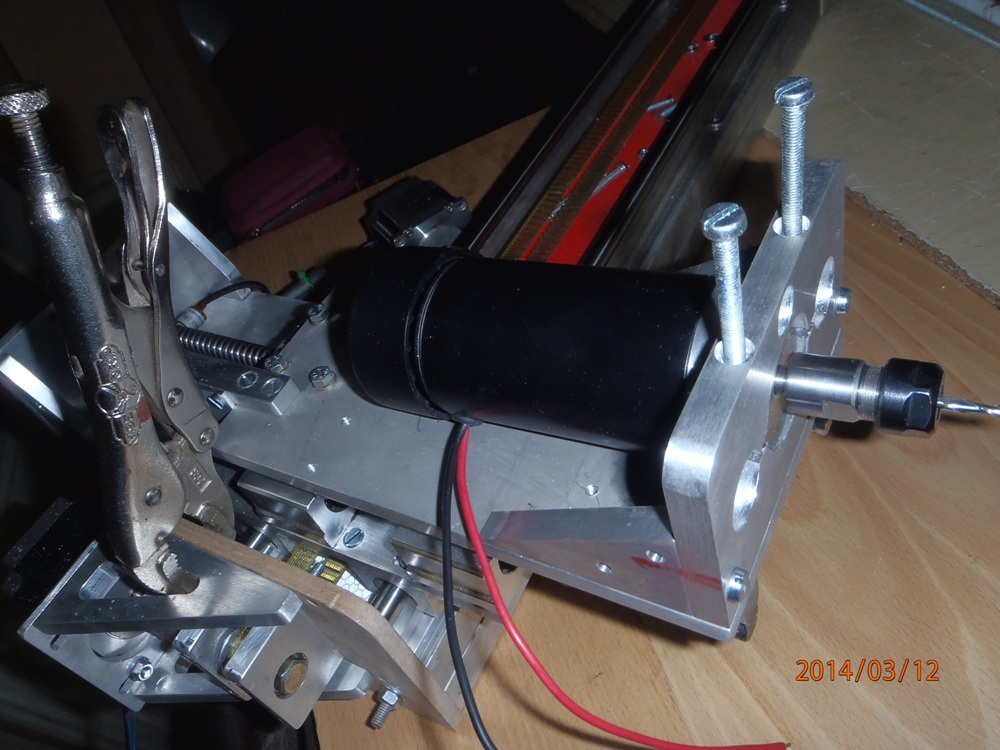

Fixation broche.




Drôle de forme, Hé oui mais pourquoi ??, sais pas !!!. Les deux trous de 20 Mm serviront pour l'aspiration comme sur "UneKa-CNC".

Et voila pourquoi cette forme pour être déformé par des vis pour le maintient de la broche.



Deux goussets pour plus de rigidité, une récup d'un autre usinage.

Petit broche en courant continu sera régulé par un régulateur externe.

Plusieurs heures pour pas grand chose me dirai-vous,



Le grand problème c'est le filetage car les vis de M5/60 c'est profond pour le taraudage !!!!.

Et alors comment me trouvais vous ?.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 13 Mar - 21:28 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 13 Mar - 11:36 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Petit dessin support chaîne câble 'Y'.





A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 13 Mar - 20:34 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

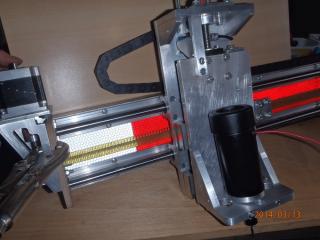

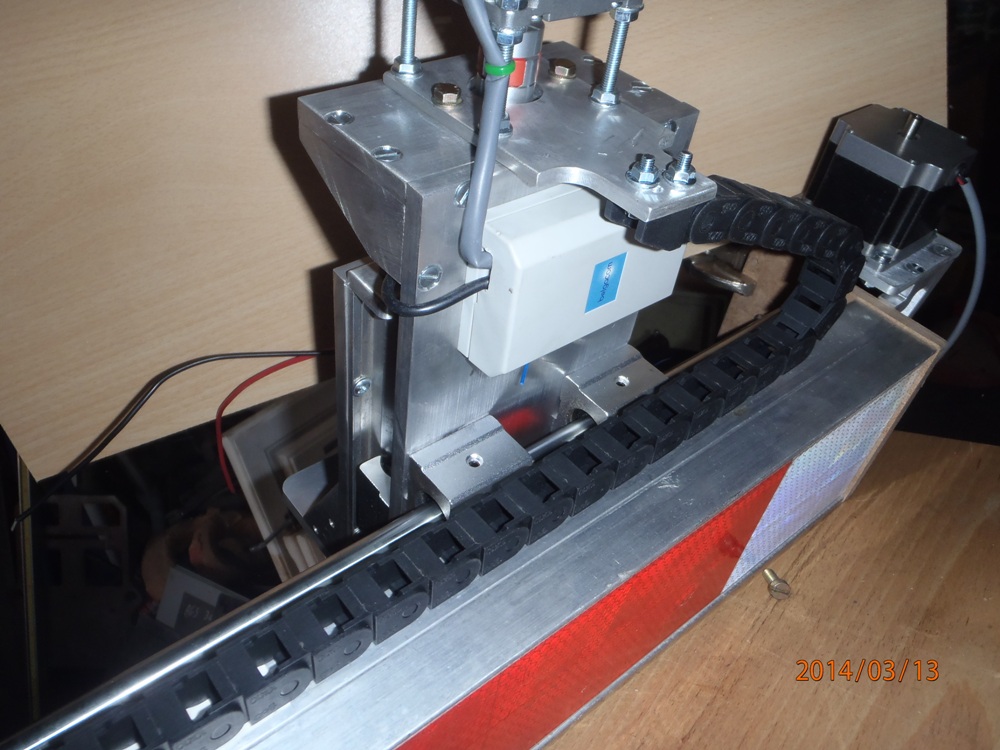

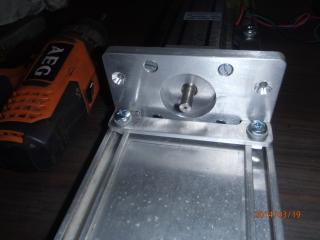

Et bien voila le montage.



Pour pouvoir centé correctement le moteur est fixer sur une tôle de 5 Mm.



Et profité de cette tôle pour fixer la chaîne pour les câbles.

Une autre chaîne doit aussi être placée pour l'axe 'Z' verticalement.

La chaîne est fixer sur le portique sur autre coté, qui servira aussi pour l'alimentation de la broche, et les LED's pour la lumiere sur la broche.



Reste a placer le capteur pour l'axe 'Y', et câbler l'ensemble 'Z & Y' sur qui va descendre sur la tôle du portique .


A++, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 14 Mar - 00:00 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 15 Mar - 00:48 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

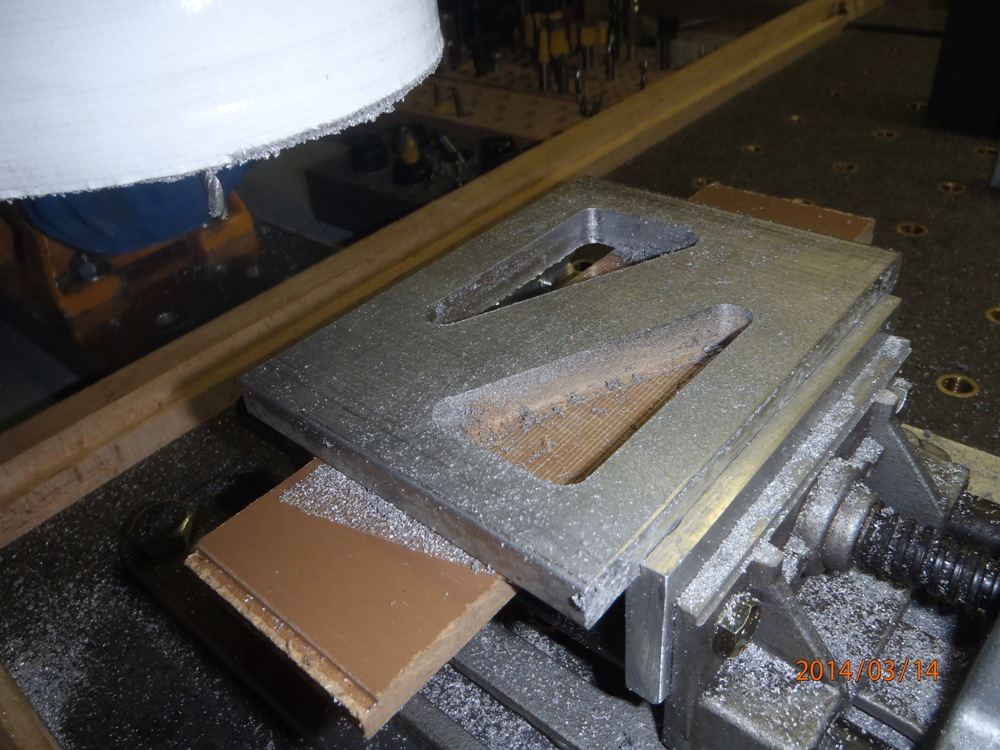

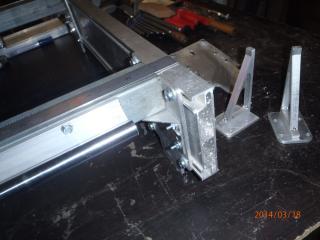

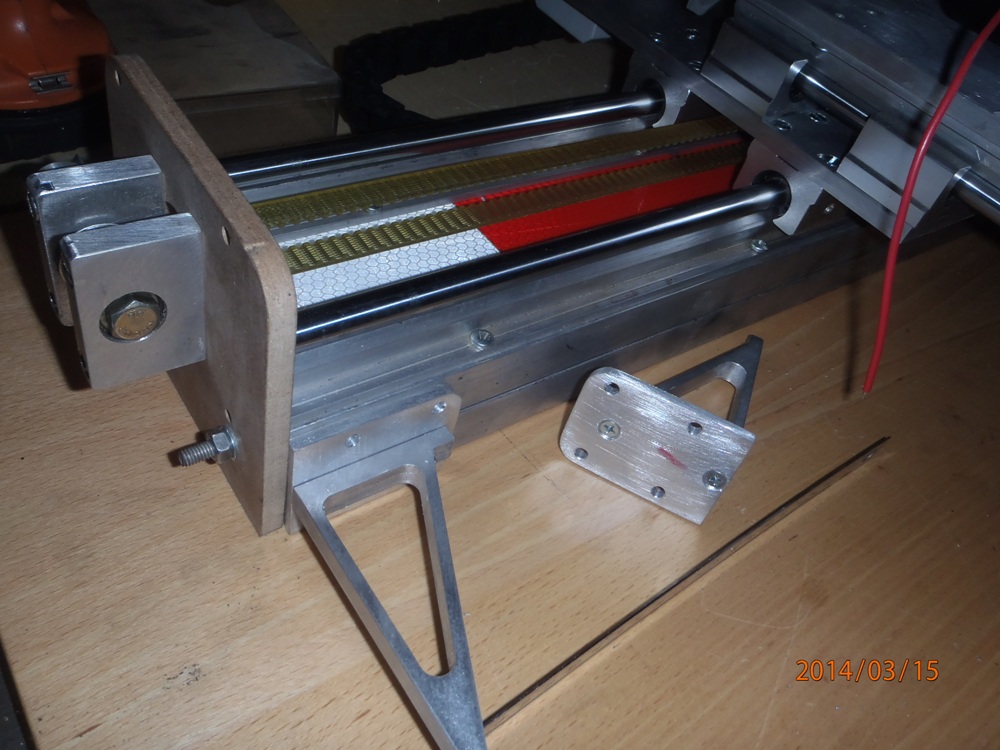

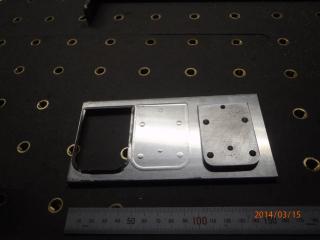

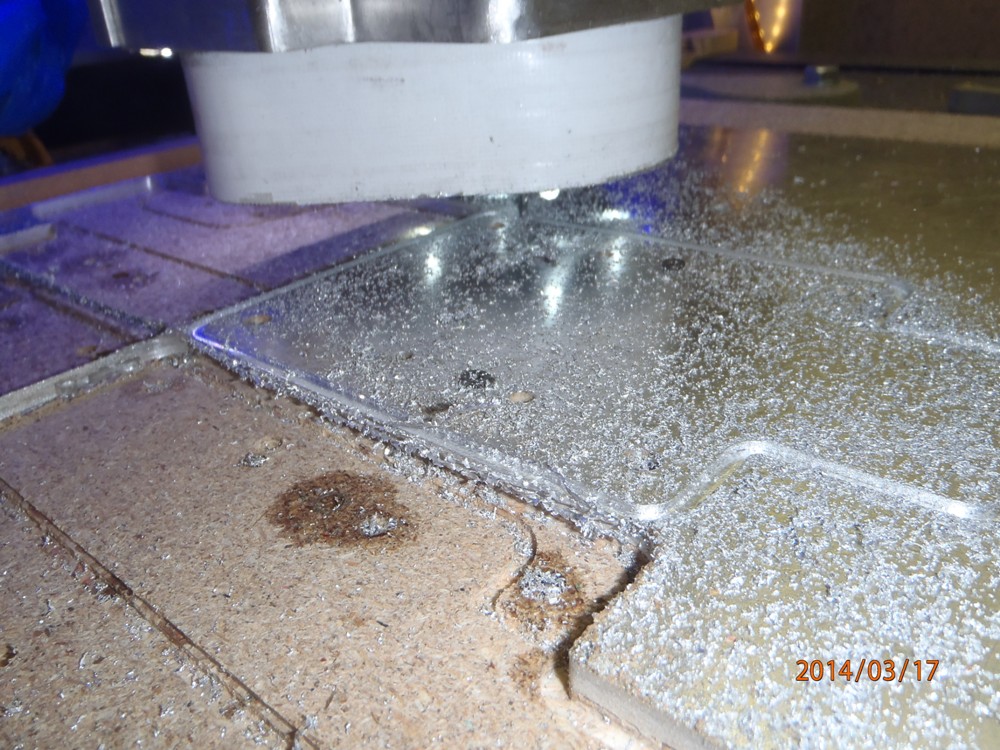

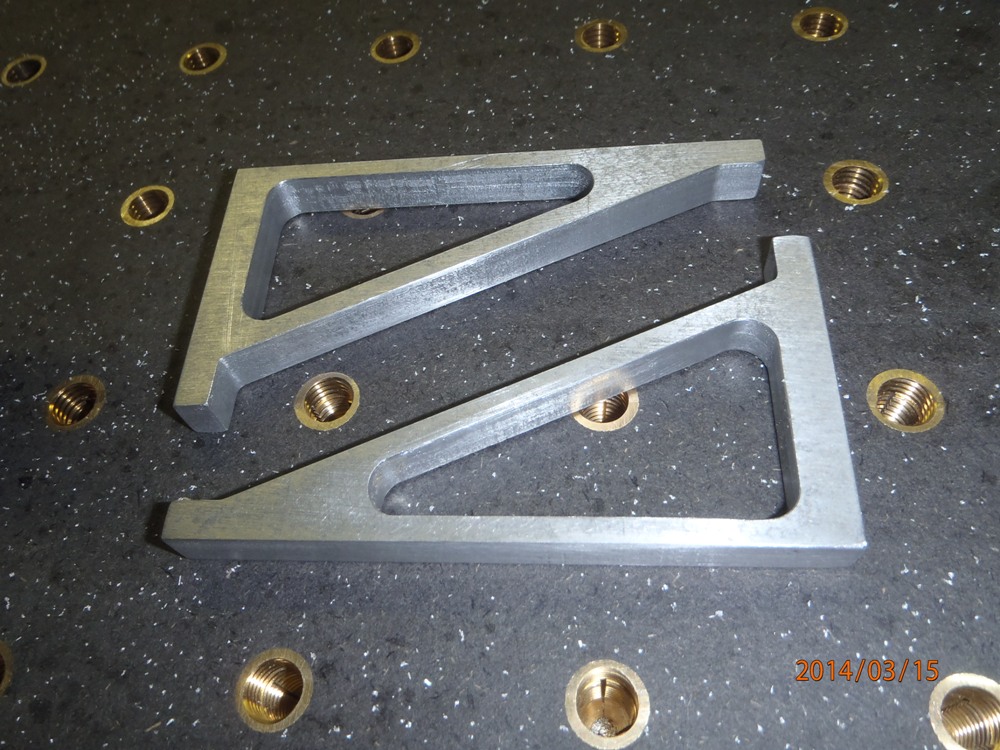

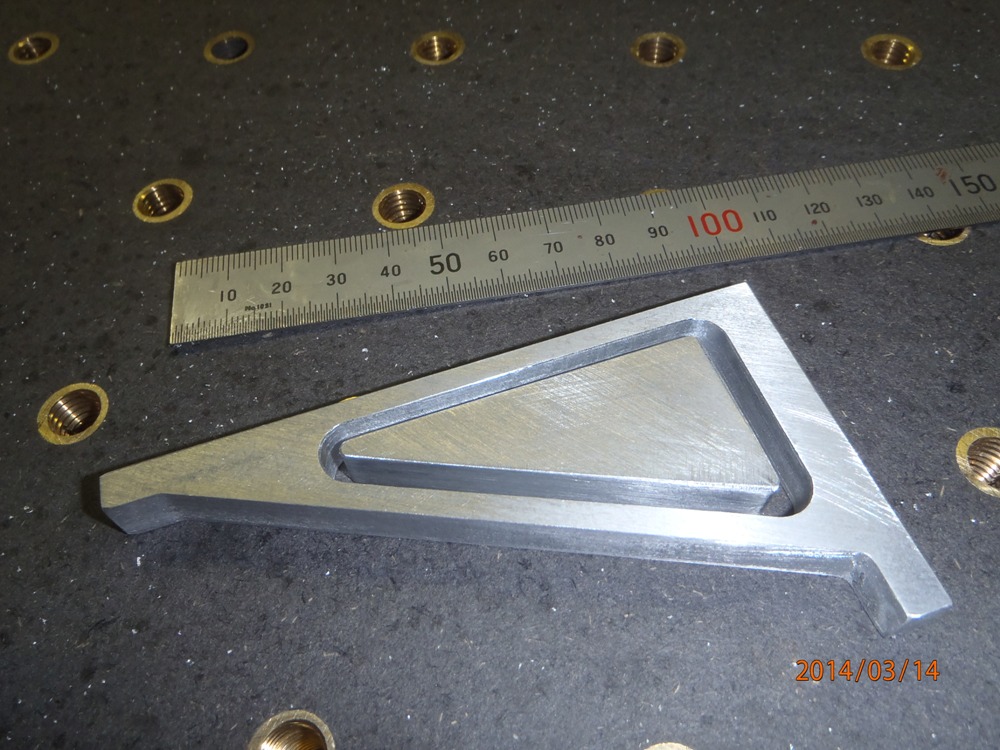

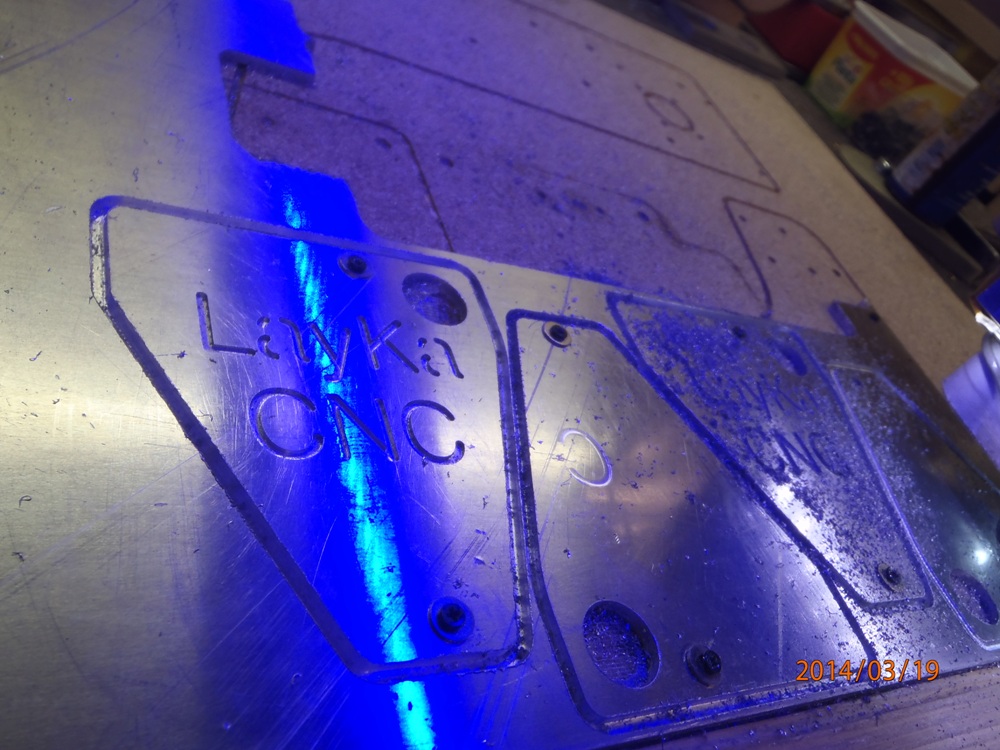

Gousset de renfort portique.



Tôle de 10 Mm fraise 1/8 pouce .2 de passes et avance de 500 Mm/Minutes.








Reste accroché car usiné en l'air dans étaux et 0.25 en plus que le brute.








Ce soutien en tôle de 5 M reliera les deux parties du cadre du portique "Y".


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 15 Mar - 20:52 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 15 Mar - 21:08 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

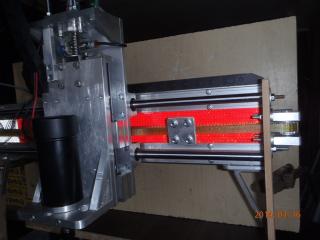

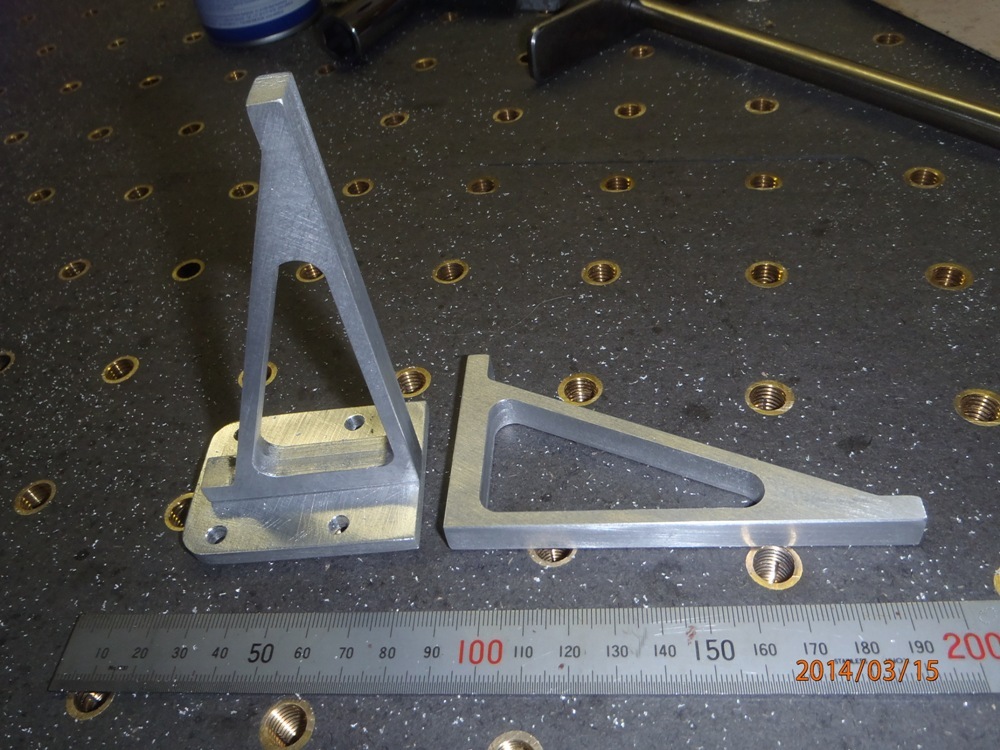

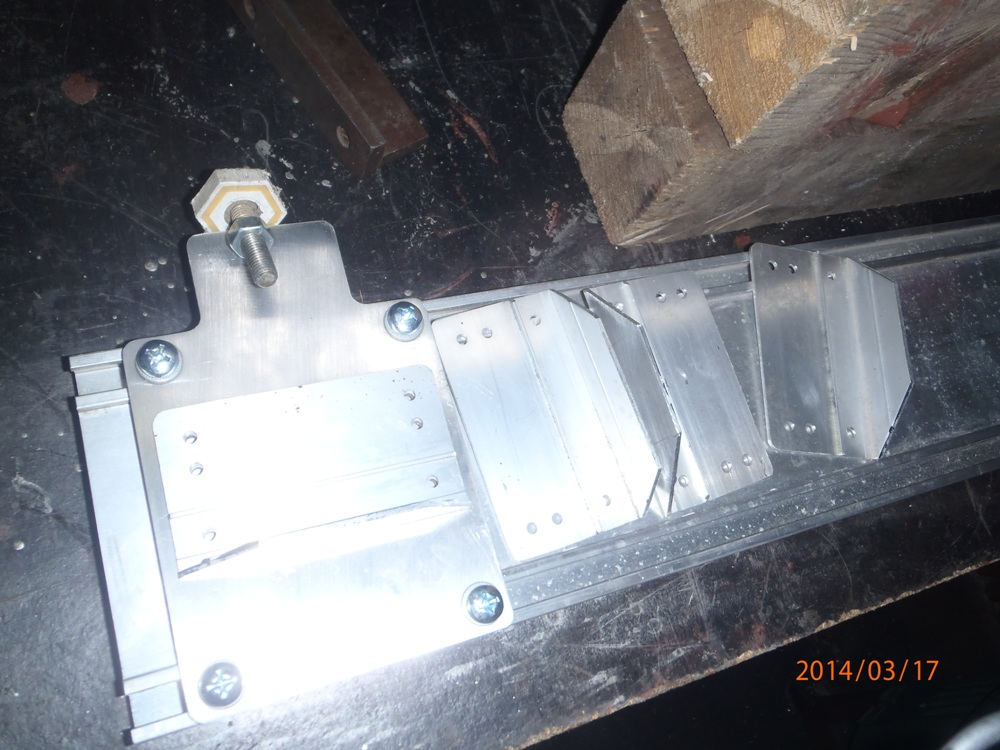

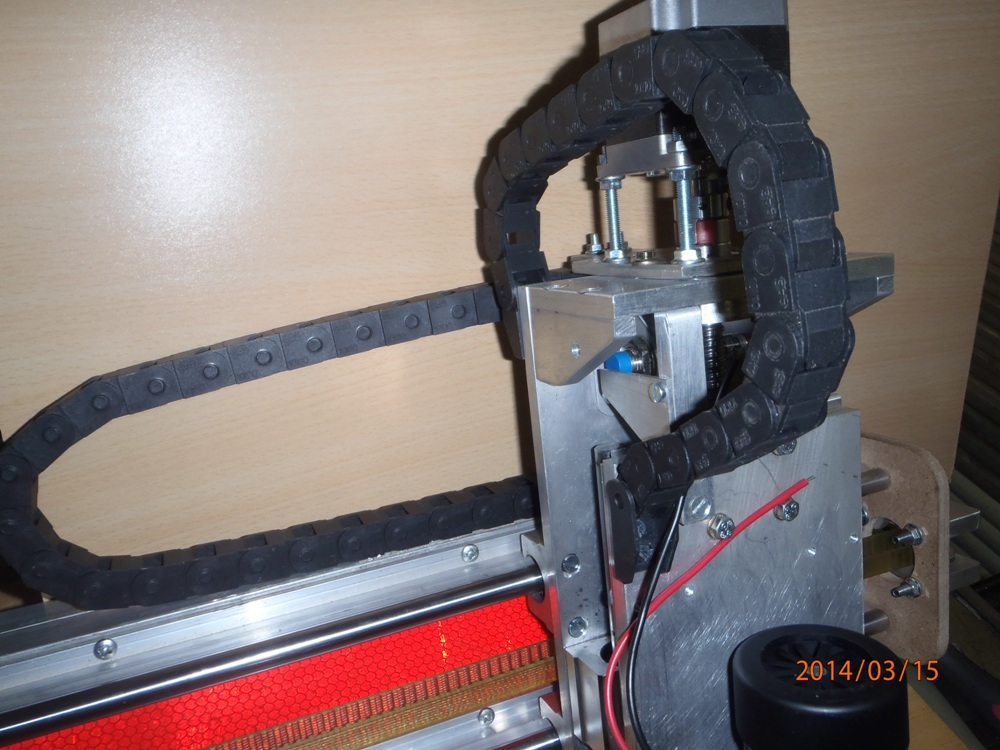

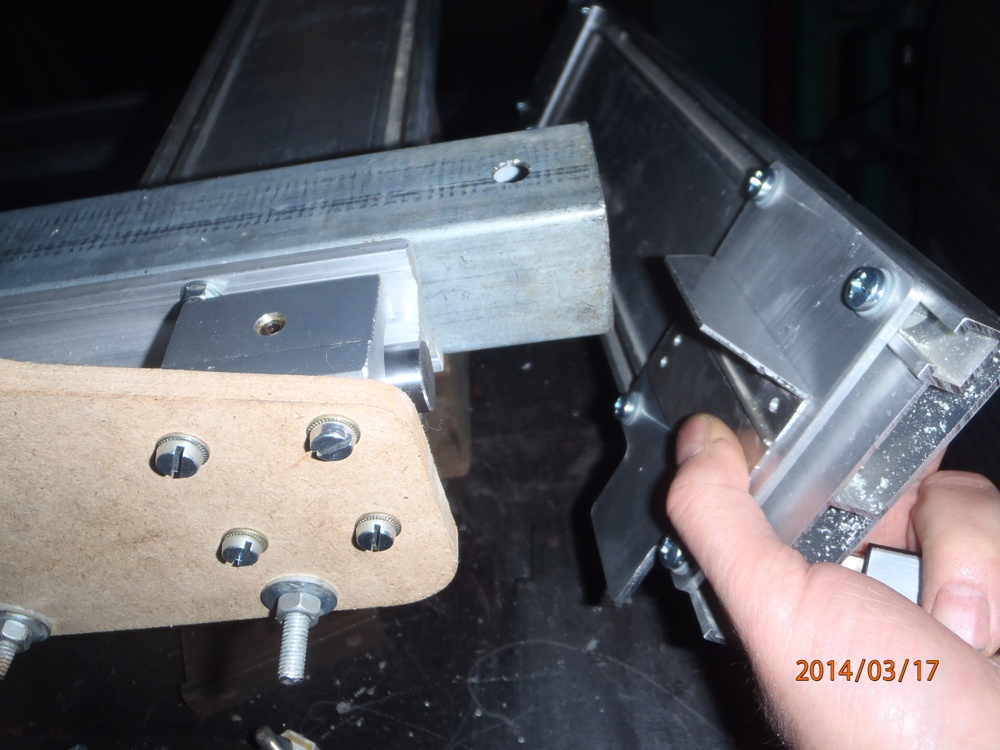

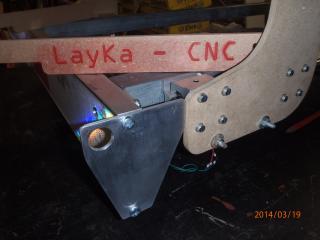

La suite logique.



Eléments qui seront fixer sous la travers du portique pour ré-forcé l'ensemble.

L’assemblage des goussets par deux vis de 4 Mm tête fraisée.

La chaîne guide câbles dans l'axe 'Z'.



A++, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 16 Mar - 00:46 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 16 Mar - 21:46 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

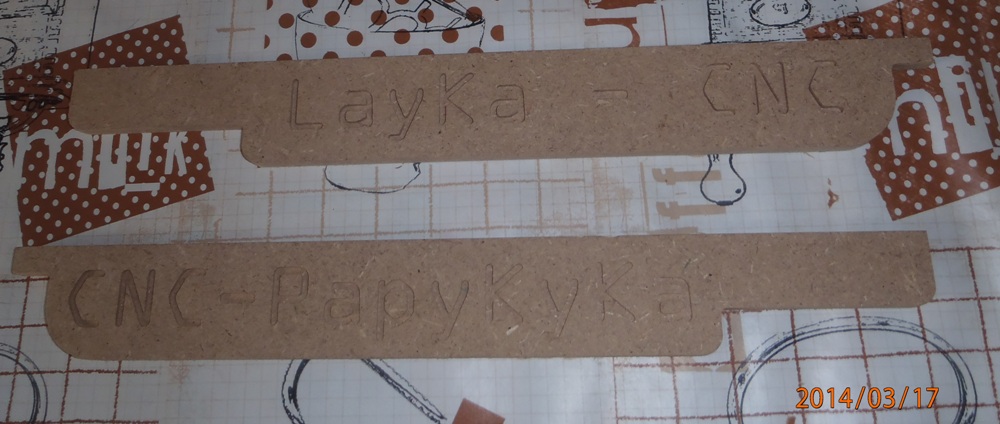

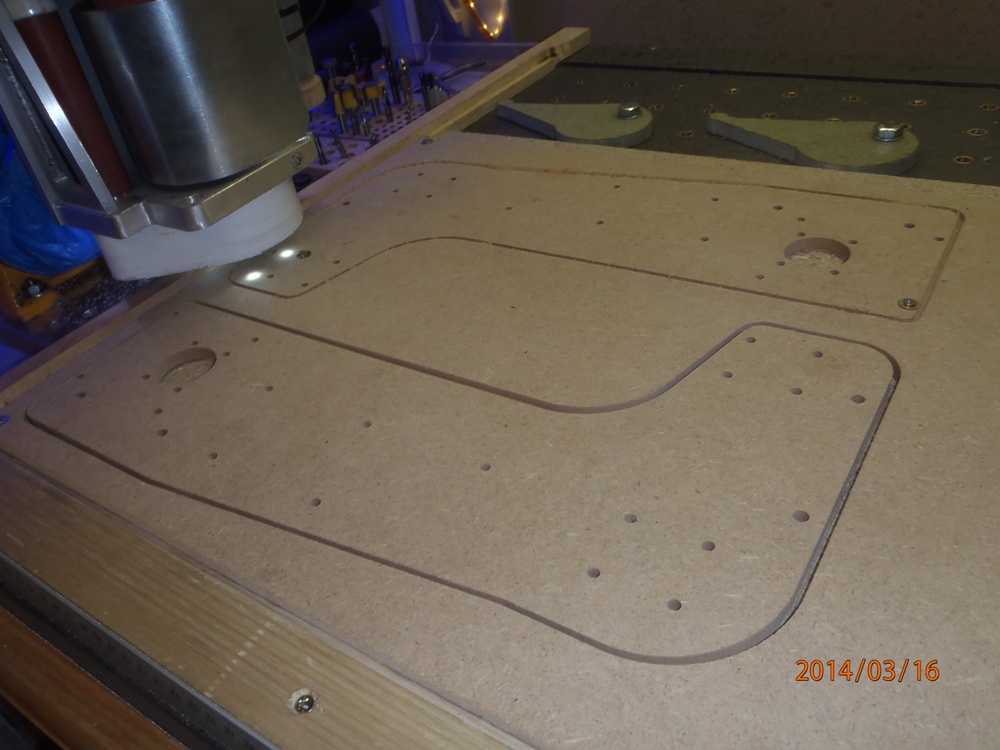

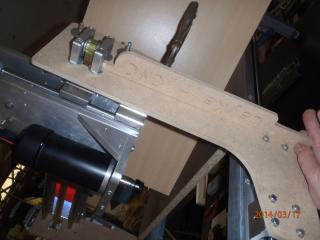

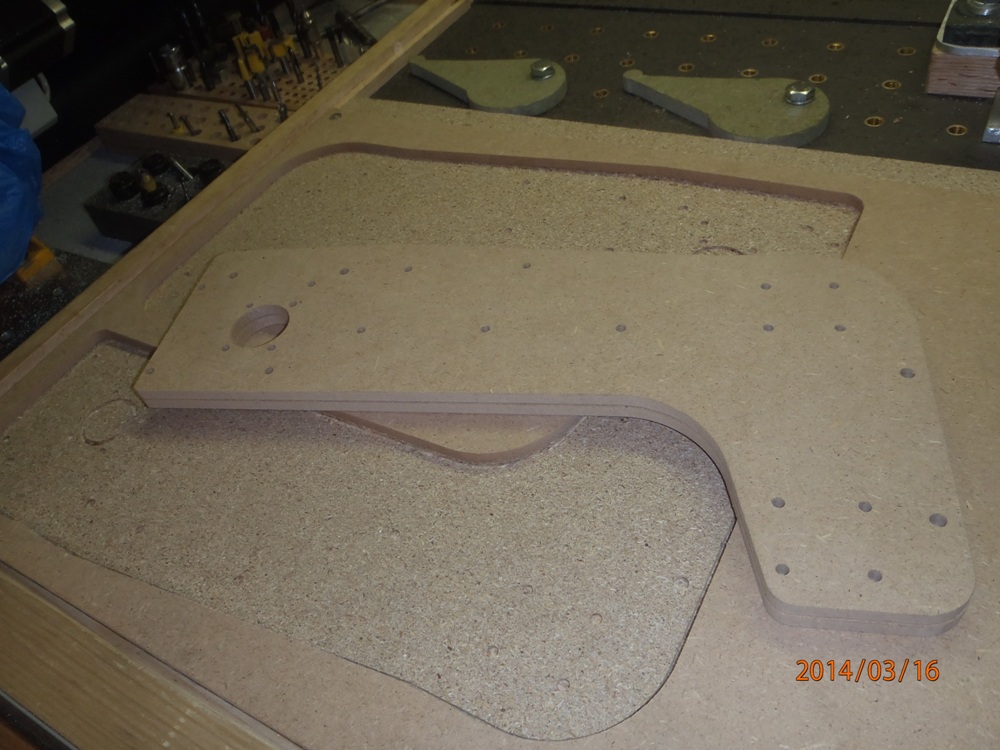

Usinage test en bois.



Bois de 8 Mm en MDF.





Exactement les mêmes malgré d'usiné séparément.



Les trous sont exactement au bon emplacement et pourtant foré 5 Mm pour vis de M5.


Cela ce présente très bien et de première fois, la pince de la broche est a 100 Mm pour une couse de 80 Mm.


Salut a plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 17 Mar - 00:25 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 17 Mar - 10:58 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

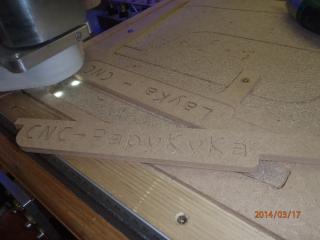

Test sur bois du Logo.



Cela n'a l'air pas mal du tout ??, Comment c'est fait !!.















A++, pour la suite, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 17 Mar - 23:03 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Modification des pieds de table.



Usinage de tôle aluminium de 5 Mm pour servir de pieds et de fixation travers de table.






Les équerres de tôle sont placée pour soutenir en hauteur.

Et une vis sera placée pour maintenir le tout ensemble.

La travers sous portique est fixer montant du portique, mais sont pas assez basse, donc modification.


A++, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 17 Mar - 23:43 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 18 Mar - 10:27 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 18 Mar - 10:25 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Petite modif' du pieds un trou en plus.



Un oubli de ma part, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 18 Mar - 21:04 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

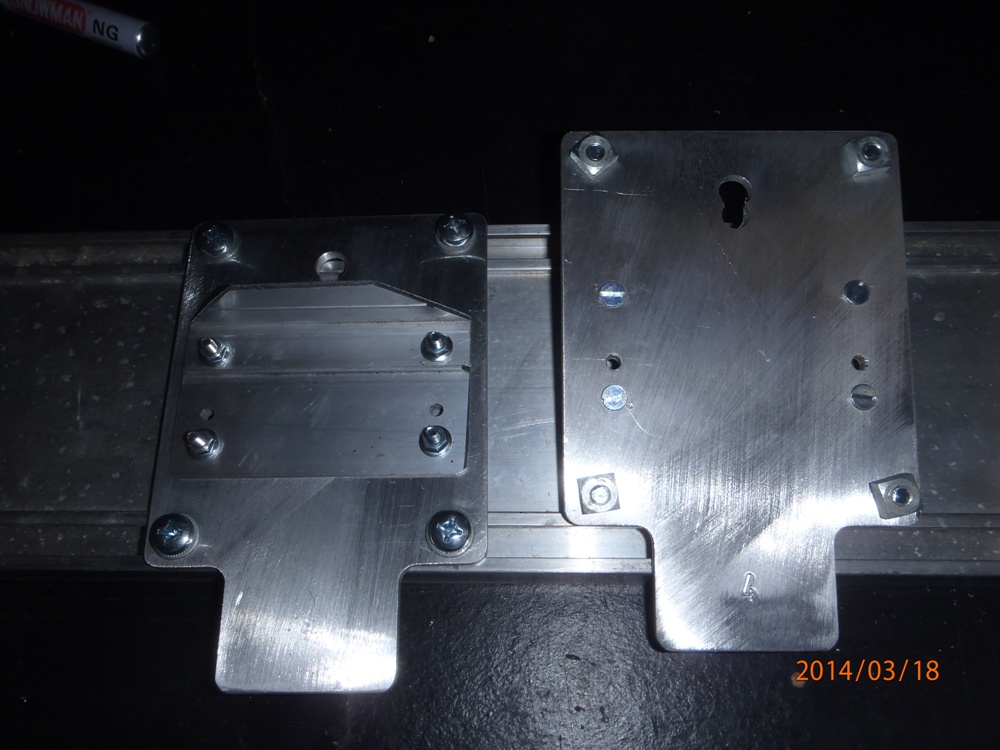

Placement des pieds.

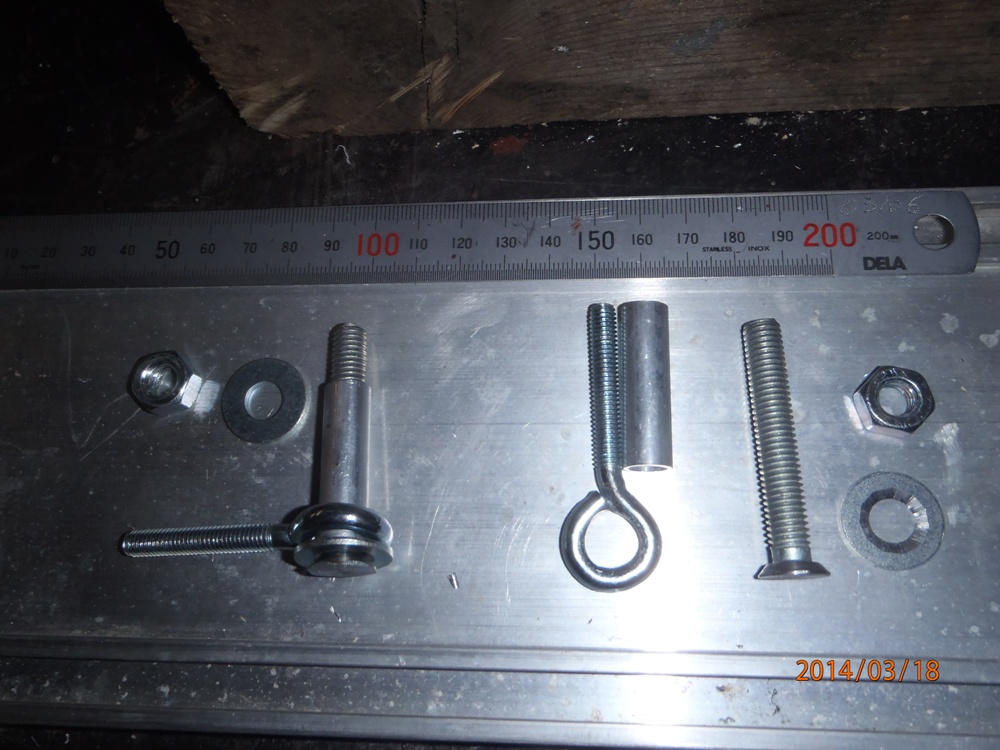

Les vis de maintiens sont: vis de M8 dont la tête est modifiée en fraisée, une rondelle M10  fraisée, un tube pour évité l’écrasement, un piton de M6 foré a 10.5 Mm.

L'ensemble est sur les glissière de la travers, pour le réglage de largeur de l'axe "X".



Resto/verso une fois placer sur le tube carré de 40 Mm, qui est foré en bas en 8 Mm et en haut a 12 Mm.

Tout ce déplace très facilement, avec un petit coup.





A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 18 Mar - 22:21 (2014); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 18 Mar - 21:12 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

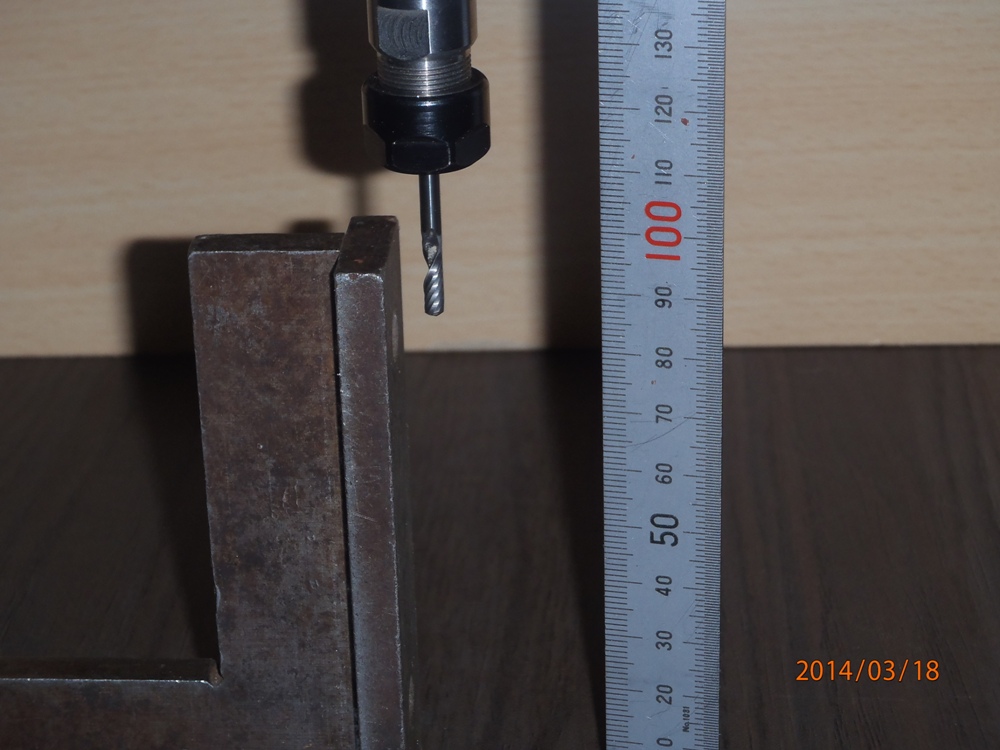

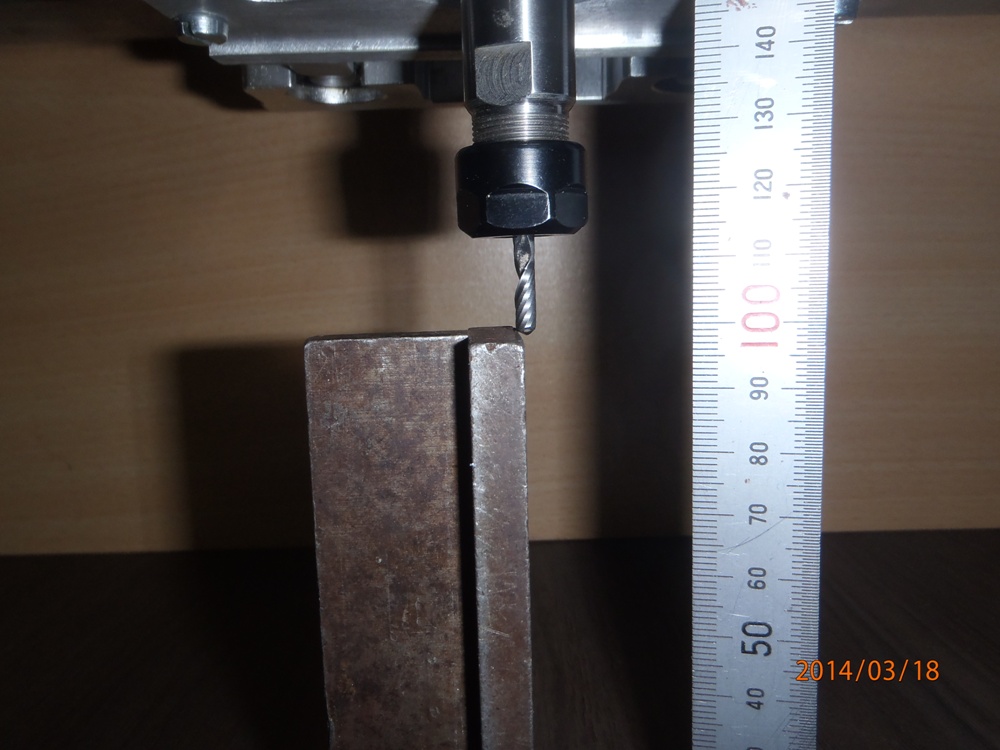

Et la hauteur de la broche ??.



La pince de la broche ce trouve a 100 Mm de la table, pour un déplacement du "Z" de 50 Mm,

Une fraise d'1/8 placée a font de pince,

Placée a mis hauteur, reste juste 85 Mm sous la table, donc........, mais faut pas oublier le martyre.


A++, Pour la suite, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 18 Mar - 22:46 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 19 Mar - 02:20 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

Fixation moteur "X".







- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 19 Mar - 13:17 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

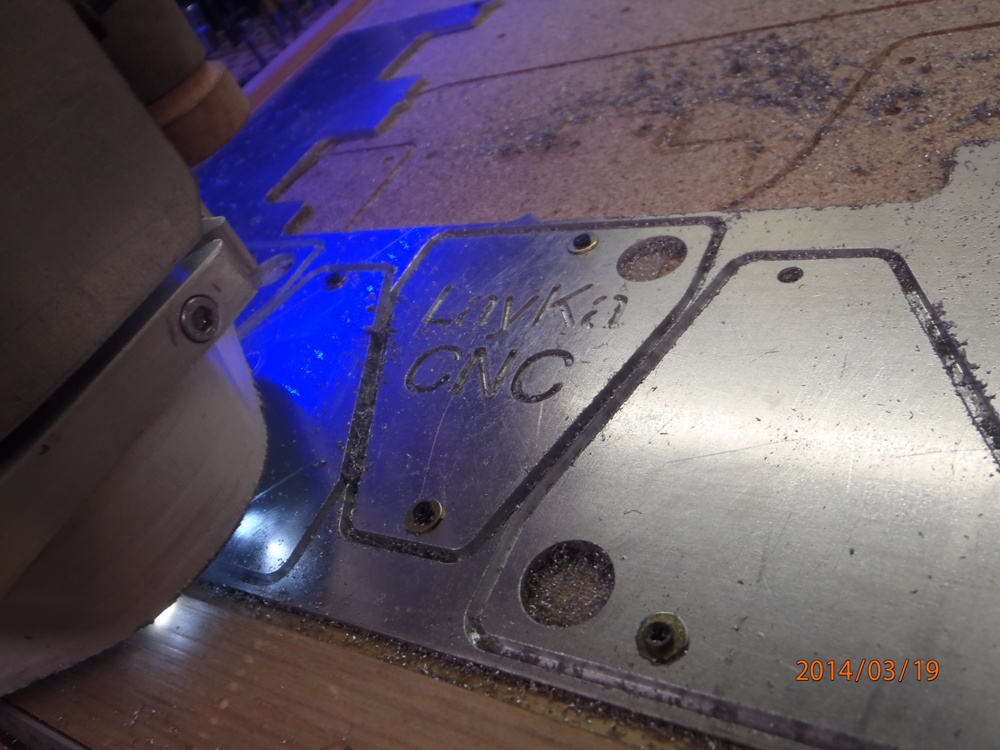

Et les butées du portique.



Premier texte réalisé sur aluminium.


Serons fixer avec deux vis de M6 dans les renforts du profil.












La plaque a trois fonctions: cacher le bout de la travers, servir de butée pour le portique, et...., vous avez trouvez ???.

Non c'est pas le logo de la bête, mais servir a ça fixation grâce au trou de 20 Mm en cas de transport.

A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 20 Mar - 23:57 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 19 Mar - 23:51 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

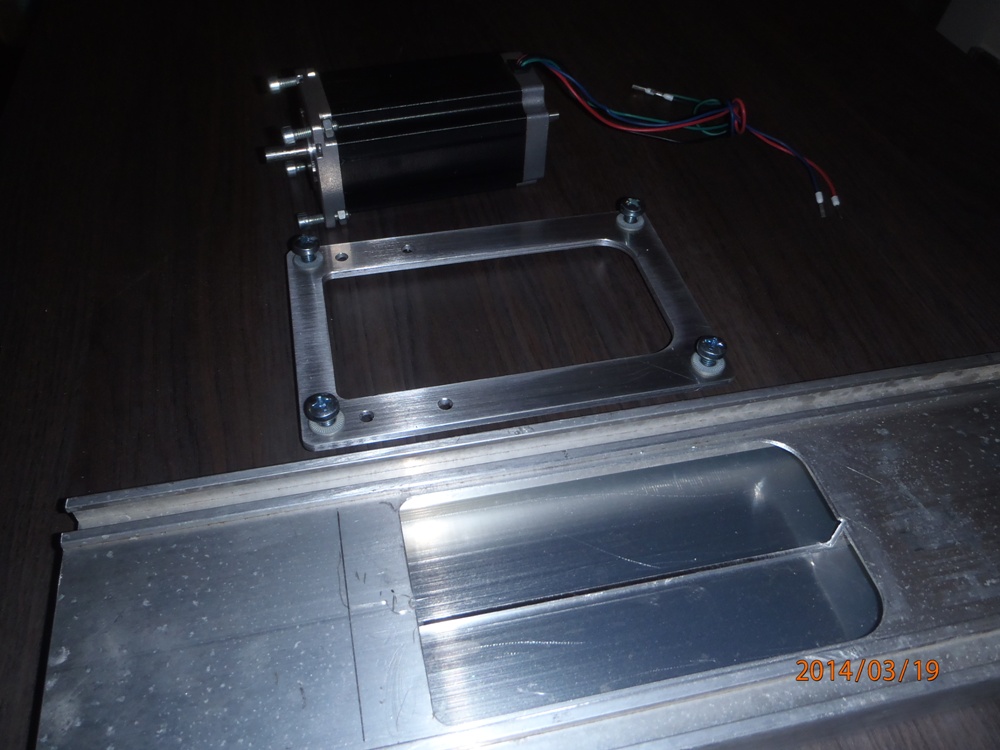

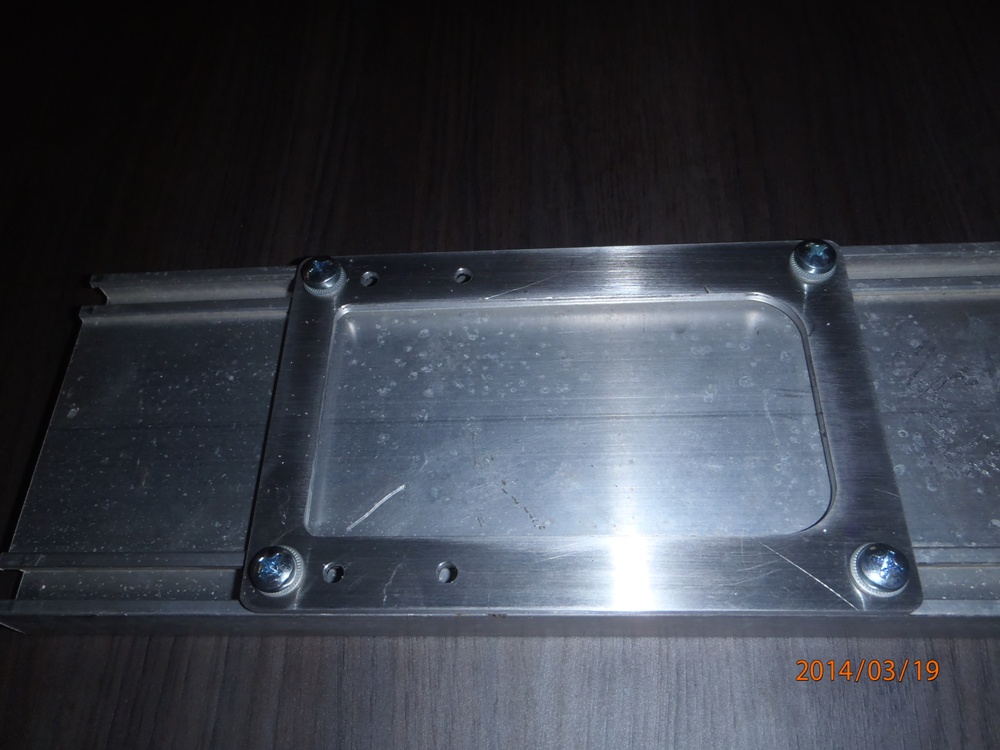

Moteur du "X".



Aluminium de 10 Mm, pour la fixation moteur, qui sera placer sur un support de 4 Mm, découpé pour laissé passer le moteur a travers.

Mais voila il faut aussi découper la travers inférieur du portique.

Pour inséré le moteur, pour minimisé la hauteur.







D'autres vue de ce montage qui sera sous le table, et qui fera mouvoir le portique sur deux courroies T5.



Reste a placer deux goussets pour rendre plus solide.



A plus, et a demain pour d'autres aventures, PapyKy.

PS : pour les plus attentif, on remarquera que les goussets, sont trop petit, et que d'autres vont être fait demain.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 20 Mar - 13:27 (2014)    Post subject: "LayKa-CNC" - 800 x 455 x 80 Mm. Reply with quote

La suite de commande moteur/courroies axe "X"



Quelques vis, rondelles et roulement de "Roller" plus un pour l'arbre de 26/10/8.

Prévoir les goussets et tout ce qui ce petit monde qui va ce placer sous la table de "LayKa-CNC".

Beaucoup de morceaux, mais c'est si simple a assemblé.
