Posted: Wed 3 Apr - 12:33 (2013) Post subject: New-cnc 1300*650*150 utile. |
|
|

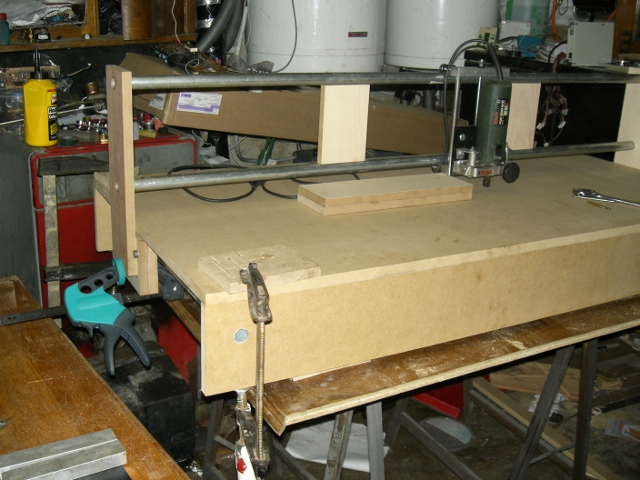

New cnc pour remplacer celle en mdf de ma première fabrication.

New-cnc de dimension de table de 1580x800
utile 1300x650x150
en aluminium et vis a bille de 16 mm pas 5.
Guidage par rail hiwin hgh20
moteur nema23
Last edited by MarcFranc on Thu 18 Dec - 10:08 (2014); edited 5 times in total
|
|
Back to top |
|
 |
Admin : PapyKy Administrateur
 Offline
Joined: 10 Mar 2012 Posts: 6,594
Localisation: Ransart - Charleroi - Belgique Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km Loisirs: KyKa's et CNC Home Made. Date de naissance: 23/07/1947
|
Posted: Wed 3 Apr - 13:21 (2013) Post subject: New-cnc 1300*650*150 utile. |
|
|
Salut a tous.
Voila la construction d'une autre CNC.
 Les profile sont foré avec un gabarit usiné en CNC, pour la fixation de l'ensemble.
 Les travers sont usinée sur une CNC, placement des moteurs et roulement des vis a billes.

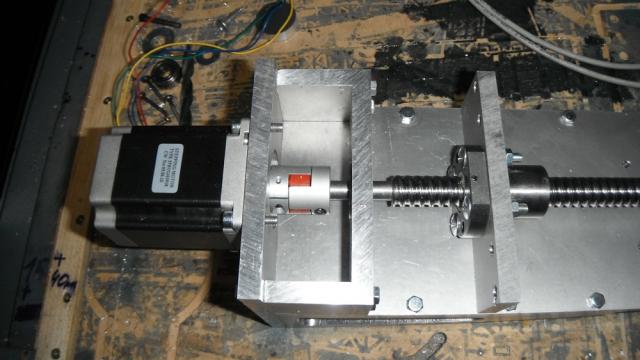

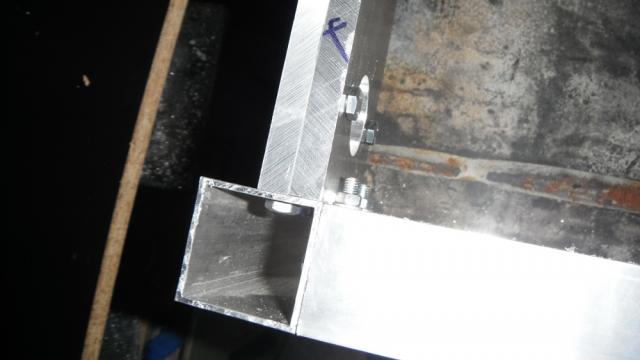

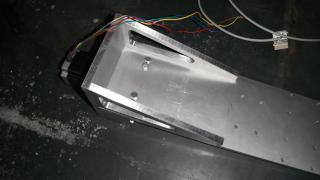

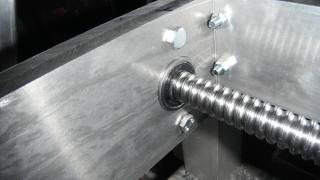

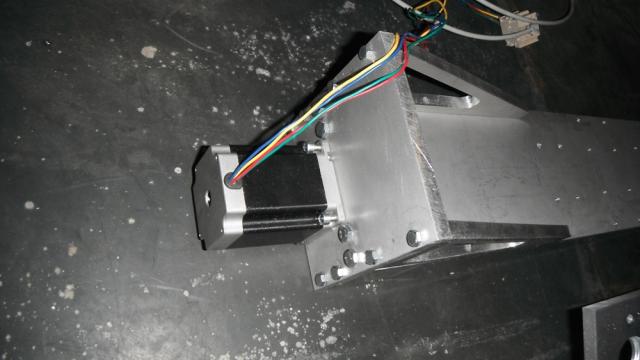

 Cotés roulements deux tôle de 10 Mm sont usinée avec un épaulement pour maintenir en butée la vis a bille.

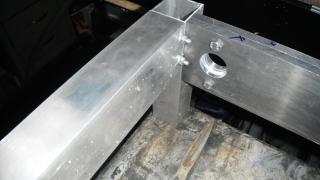

 Les longerons ont reçu un bouchon qui sont traversé par les deux vis d'assemblage, un trou taraudé pour le pied

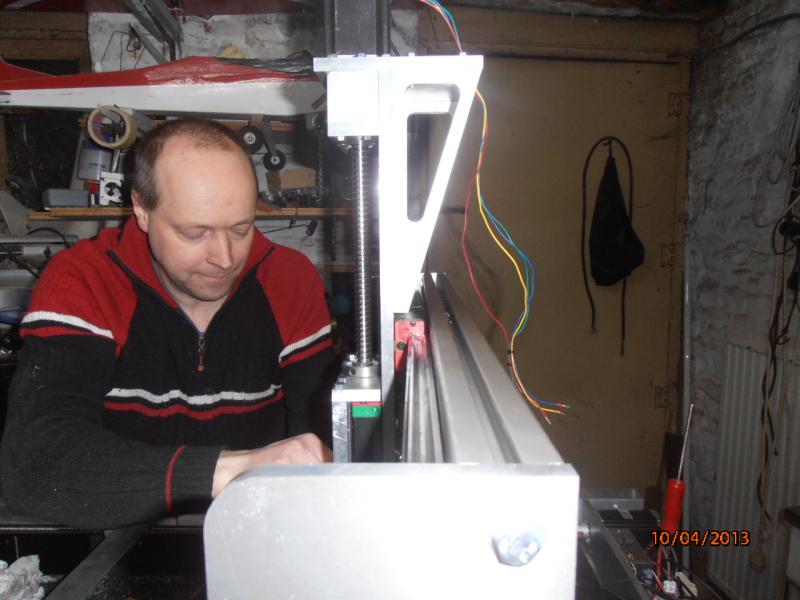

 L'ensemble de l'axe "Z" est constituée de tole de 10 Mm visée et rectifiée a la lame de scie.
 Ce moteur sera remplacé par un nouveaux plus puissant, qui est un test de montage.
 Les moteurs monter ne serrons remplacer par d'autre plus puissant de 4 Ah en Nema 23
Cela serra du solide, NON ?, Pour Marc, PapyKy. - - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube. http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
Last edited by Admin : PapyKy on Sun 14 Apr - 09:22 (2013); edited 4 times in total
|
|
Back to top |
|
 |
MarcFranc
 Offline
Joined: 15 Mar 2012 Posts: 83
Localisation: Ransart - Charleroi - Belgique Locomotion: Opel Loisirs: Bois & CNC HomeMade Date de naissance: 11/10/2000
|
Posted: Wed 3 Apr - 16:25 (2013) Post subject: New-cnc 1300*650*150 utile. |
|
|

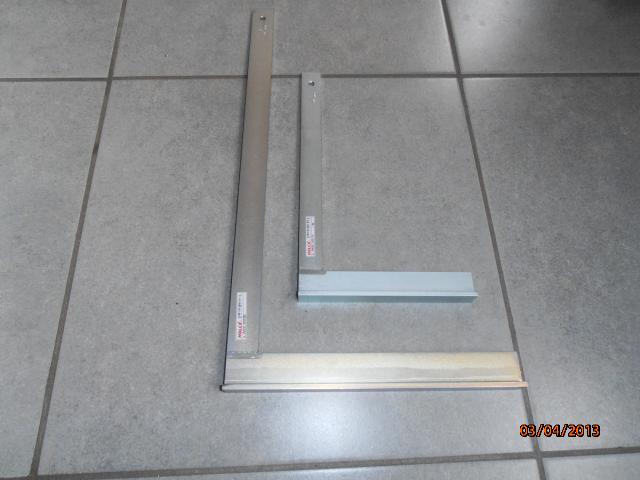

Nouvelles équerres pour mettre les machines bien q'équerres !!!

Last edited by MarcFranc on Thu 11 Apr - 17:29 (2013); edited 1 time in total
|
|
Back to top |
|
 |
MarcFranc
 Offline
Joined: 15 Mar 2012 Posts: 83
Localisation: Ransart - Charleroi - Belgique Locomotion: Opel Loisirs: Bois & CNC HomeMade Date de naissance: 11/10/2000
|
Posted: Wed 3 Apr - 16:40 (2013) Post subject: New-cnc 1300*650*150 utile. |
|
|

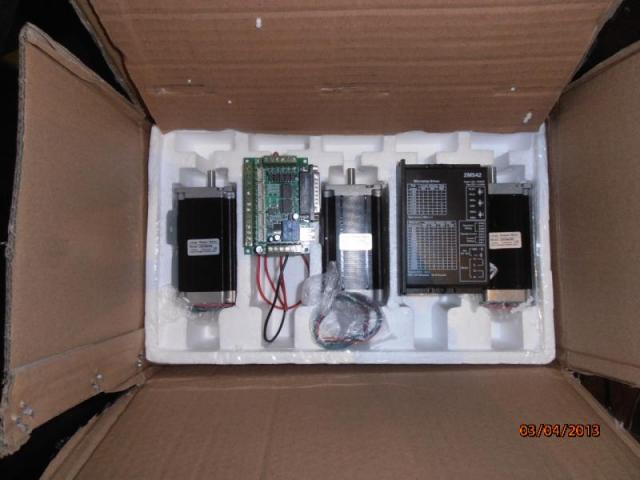

les moteurs son arriver se matin, en 3 jour ouvrables.

Last edited by MarcFranc on Sun 2 Feb - 14:01 (2014); edited 1 time in total
|
|
Back to top |
|
 |
Admin : PapyKy Administrateur
 Offline
Joined: 10 Mar 2012 Posts: 6,594
Localisation: Ransart - Charleroi - Belgique Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km Loisirs: KyKa's et CNC Home Made. Date de naissance: 23/07/1947
|
Posted: Wed 3 Apr - 21:16 (2013) Post subject: New-cnc 1300*650*150 utile. |
|
|
Bonsoir a tous.

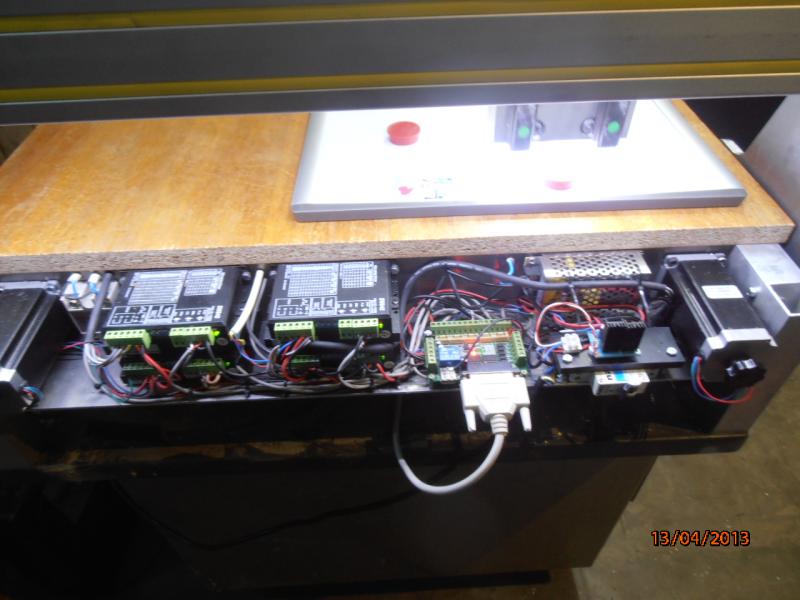

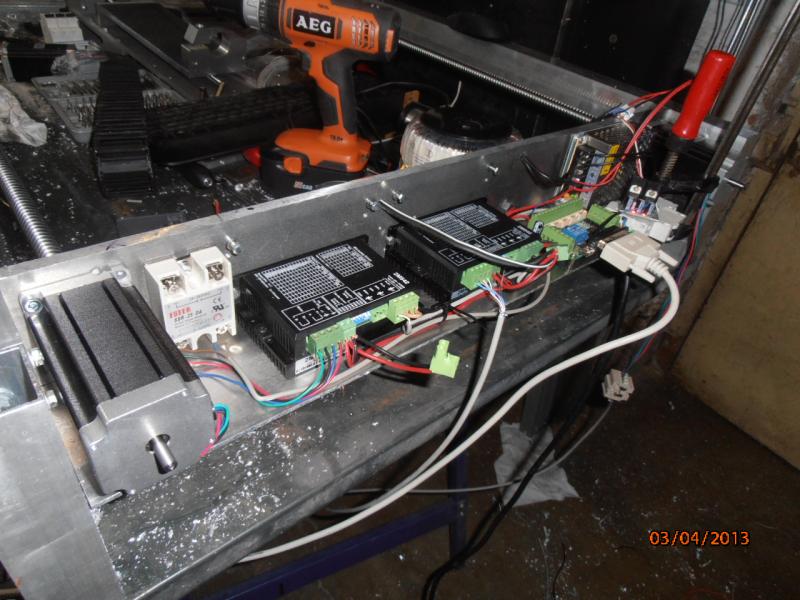

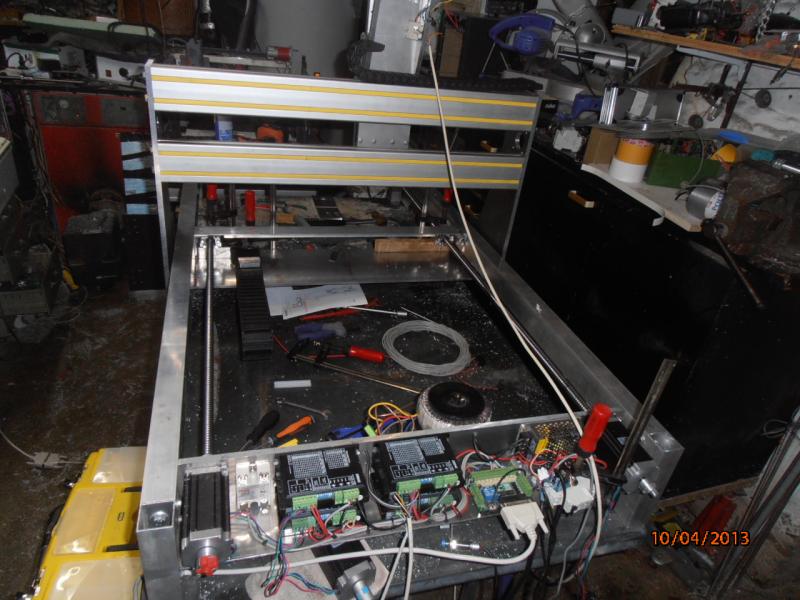

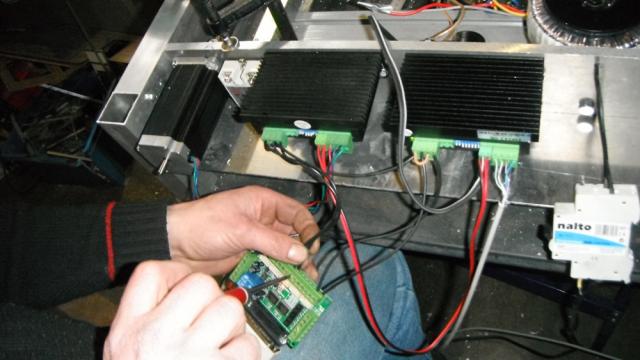

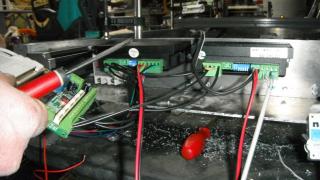

Quelques photos du montage des cartes de puissance directement intégré au châssis de la CNC.
 Donc pas de boitier de commande, tout sera intégré dans le chassis de la CNC.
 Marc est pressé de voir tourné les vis, et monte tout en "l'air" pour test.

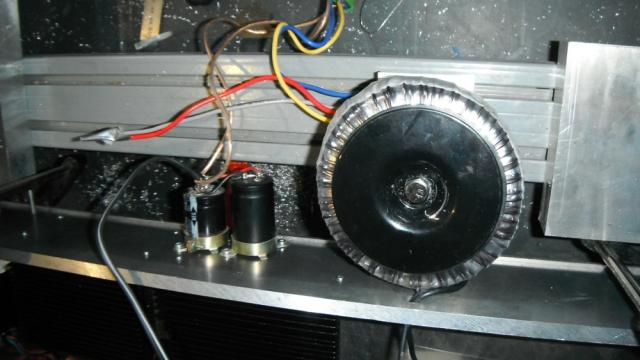

 Une alimentation, constituée d'un transformateur "torique" de deux fois 12 Volts pour sortir du 36 Volts DC. Ce "Torique" se retrouve facilement sur des lampes BT de luminaire déclassé car trop groument en électricité. D'un redressement en pont, et de condensateur de filtrage sont monté a l’intérieur de la table.
A ++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube. http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
Last edited by Admin : PapyKy on Sun 14 Apr - 09:09 (2013); edited 3 times in total
|
|
Back to top |
|
 |
MarcFranc
 Offline
Joined: 15 Mar 2012 Posts: 83
Localisation: Ransart - Charleroi - Belgique Locomotion: Opel Loisirs: Bois & CNC HomeMade Date de naissance: 11/10/2000
|
Posted: Wed 3 Apr - 21:57 (2013) Post subject: New-cnc 1300*650*150 utile. |
|
|
 Vu d'ensemble de la partie commande.
|
|
Back to top |
|
 |
MarcFranc
 Offline
Joined: 15 Mar 2012 Posts: 83
Localisation: Ransart - Charleroi - Belgique Locomotion: Opel Loisirs: Bois & CNC HomeMade Date de naissance: 11/10/2000
|
Posted: Sun 7 Apr - 13:24 (2013) Post subject: New-cnc 1300*650*150 utile. |
|
|

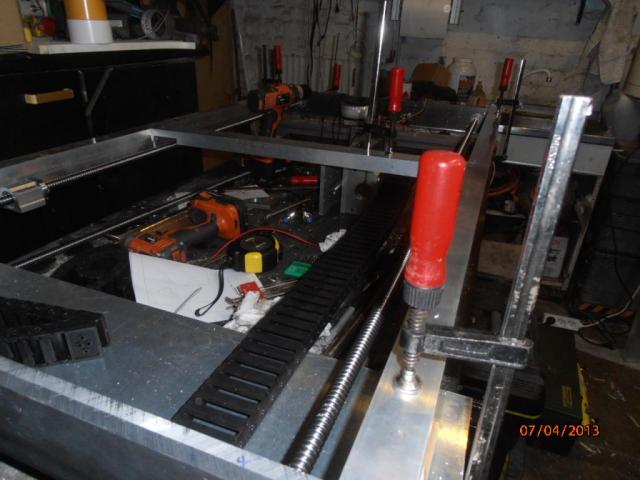

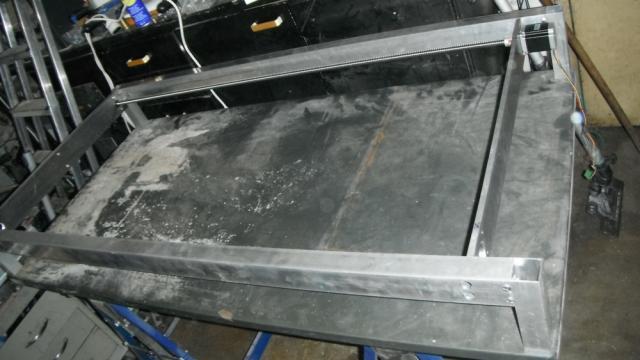

 Positionnement de la chaîne de transport des câbles sous la table dans l'axe du "X".

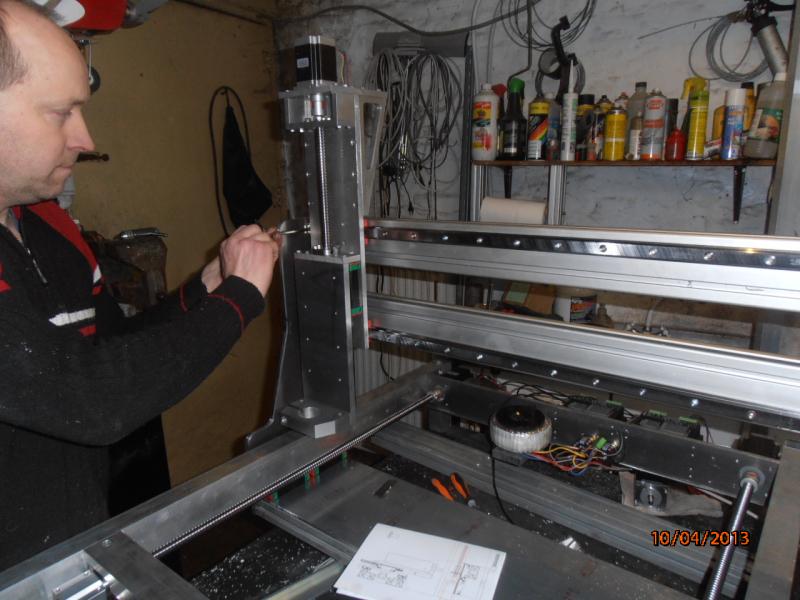

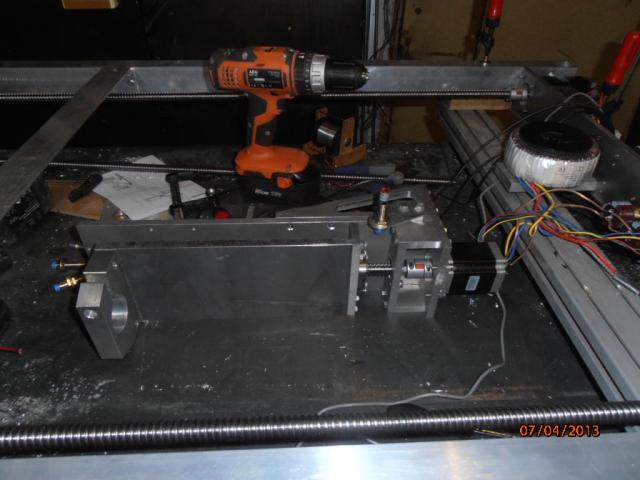

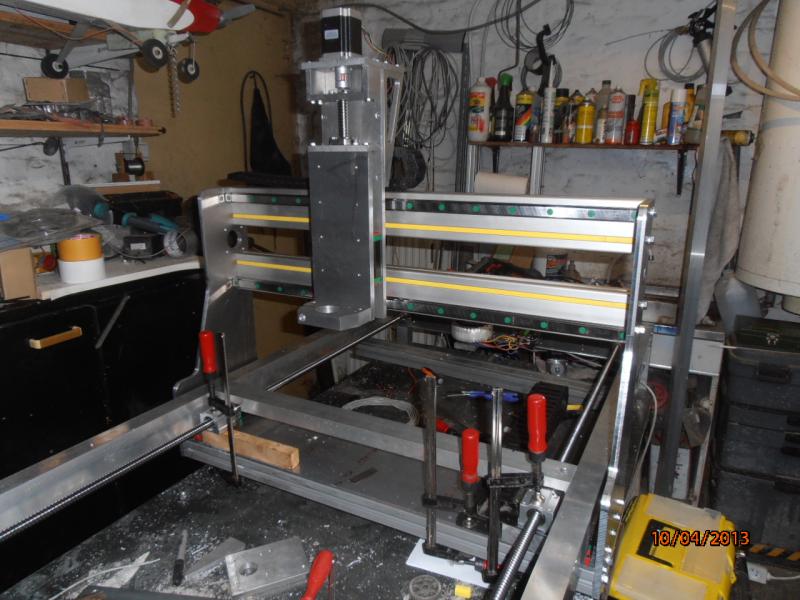

 Le chariot de l'axe "X" qui supporte l"axe "Z", en cour de montage.

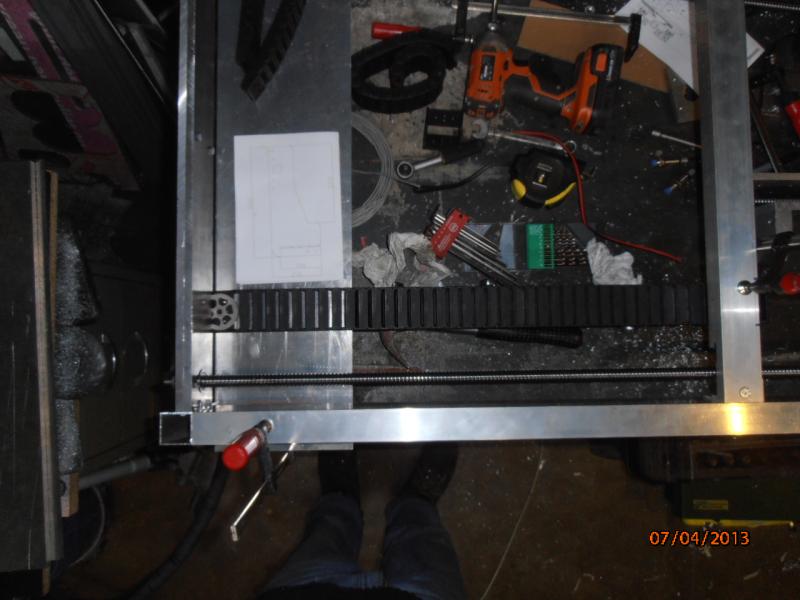

 Positionnement de la chaine sous la table sur le renfort du portique du "X" ou sont fier les patins du portique.
Last edited by MarcFranc on Thu 11 Apr - 17:34 (2013); edited 2 times in total
|
|
Back to top |
|
 |
MaximeF
 Offline
Joined: 03 Apr 2013 Posts: 16
Localisation: Ransart - Charleroi - Belgique Locomotion: Voiture, bus et train Loisirs: Ordinateur surtout les jeux Date de naissance: 09/08/1997
|
Posted: Mon 8 Apr - 12:49 (2013) Post subject: New-cnc 1300*650*150 utile. |
|
|
Bonjour à tous,

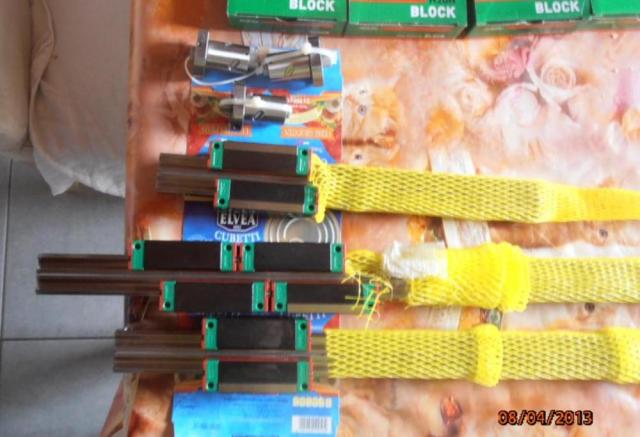

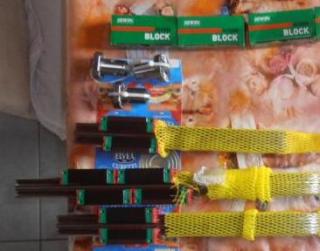

Voila les rails de guidage sont arrivés !
 On les posera peut-être tantôt ! - - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Je suis Maxime, petit-fils de l'admin ! fils de Marc, et en plus je commence le blog du site
Ici c'est le blog aller jeter un coups d'oeil sans vous faire mal ! http://c-n-c-maxime.skyrock.com/
|
|
Back to top |
|
 |
MarcFranc
 Offline
Joined: 15 Mar 2012 Posts: 83
Localisation: Ransart - Charleroi - Belgique Locomotion: Opel Loisirs: Bois & CNC HomeMade Date de naissance: 11/10/2000
|
Posted: Wed 10 Apr - 21:13 (2013) Post subject: New-cnc 1300*650*150 utile. |
|
|

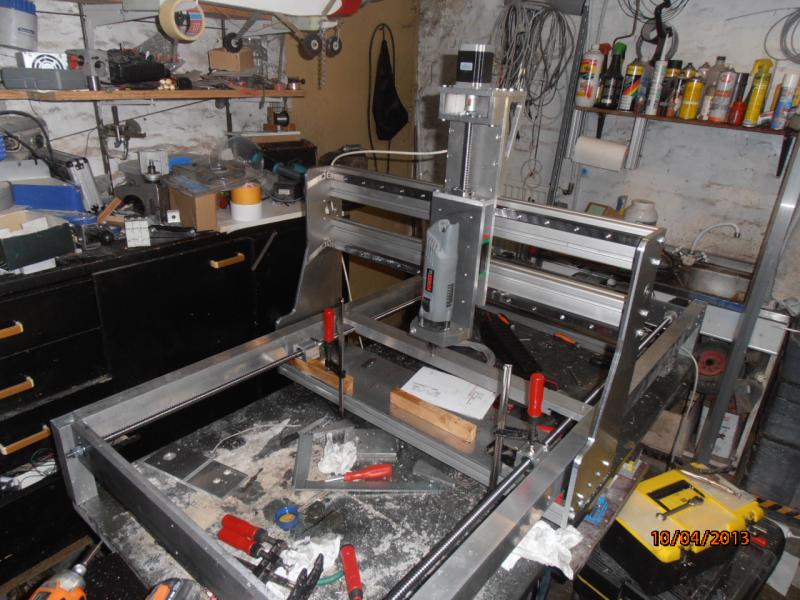

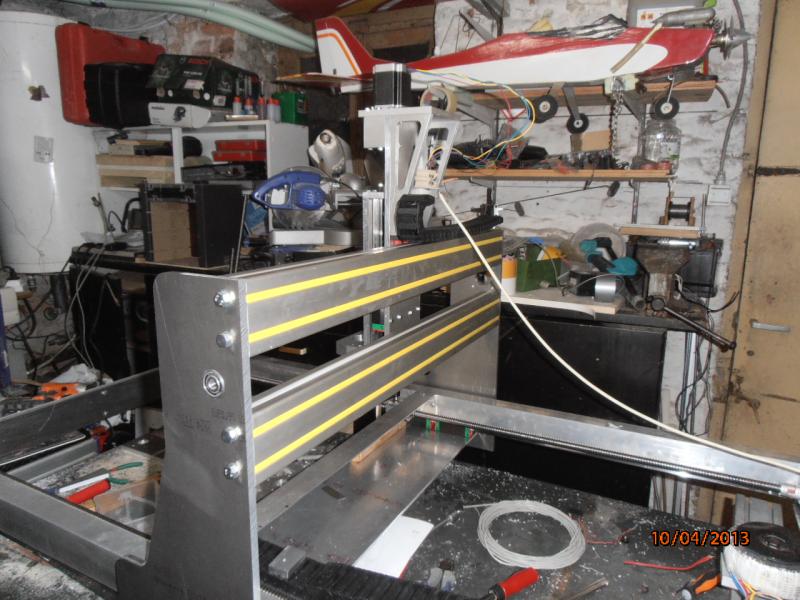

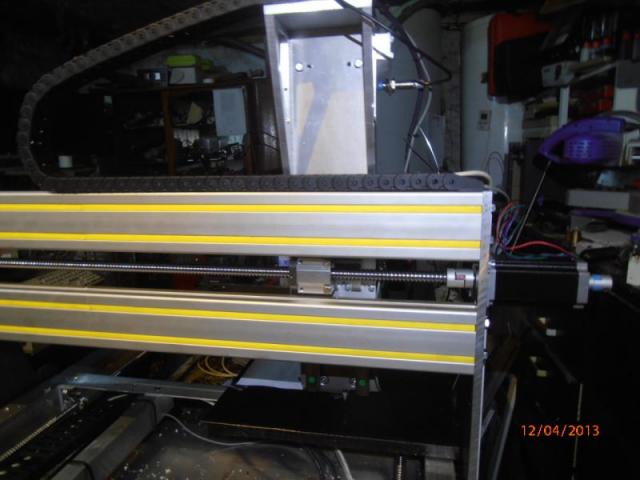

 Placement des rail du portique de l'axe "Y" ou circule le chariot du "Z".

Last edited by MarcFranc on Sun 2 Feb - 14:02 (2014); edited 1 time in total
|
|
Back to top |
|
 |
MarcFranc
 Offline
Joined: 15 Mar 2012 Posts: 83
Localisation: Ransart - Charleroi - Belgique Locomotion: Opel Loisirs: Bois & CNC HomeMade Date de naissance: 11/10/2000
|
Posted: Wed 10 Apr - 21:37 (2013) Post subject: New-cnc 1300*650*150 utile. |
|
|
Le montage des rails sont prévu en M5, mais les trous sont en 6 Mm, Alors rectifier les têtes de vis Allen de M6 pour passé dans les chambrages prévu pour du M5 Au petit tour modifier en CNC.
 .
 Ajustement des alignements du chariot du portique.
Last edited by MarcFranc on Tue 28 May - 17:17 (2013); edited 2 times in total
|
|
Back to top |
|
 |
Admin : PapyKy Administrateur
 Offline
Joined: 10 Mar 2012 Posts: 6,594
Localisation: Ransart - Charleroi - Belgique Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km Loisirs: KyKa's et CNC Home Made. Date de naissance: 23/07/1947
|
Posted: Wed 10 Apr - 21:39 (2013) Post subject: New-cnc 1300*650*150 utile. |
|
|
Bonsoir, pas de chaumage ici.
Cela va vite, pour le montage.
A++, a demain, PapyKy. - - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube. http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
|
|
Back to top |
|
 |
MarcFranc
 Offline
Joined: 15 Mar 2012 Posts: 83
Localisation: Ransart - Charleroi - Belgique Locomotion: Opel Loisirs: Bois & CNC HomeMade Date de naissance: 11/10/2000
|
Posted: Wed 10 Apr - 22:33 (2013) Post subject: New-cnc 1300*650*150 utile. |
|
|

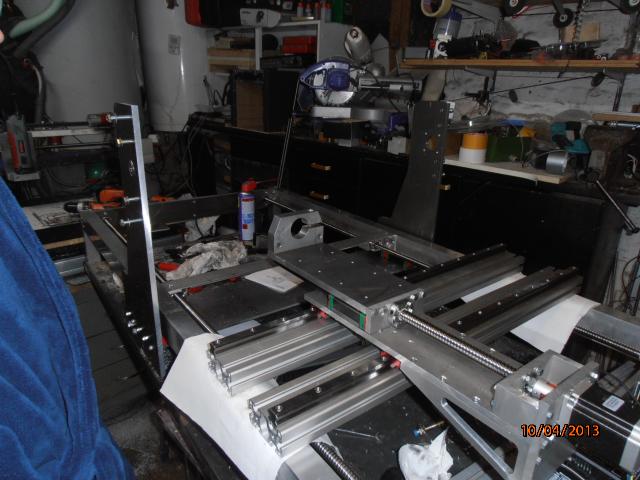

 Positionnement des patins des vis a billes des axes "X" sur la travers du portique sous la table.
 Mise en place des garniture des profiles sur le portique et fixation de la chaîne des cables sous table.

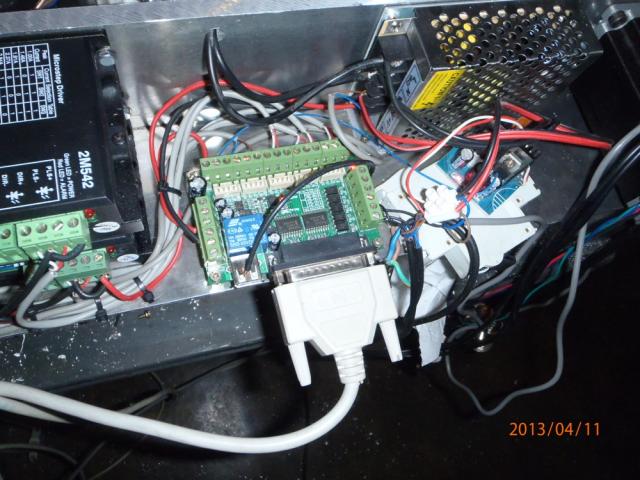

 Vue d'ensemble des élements de commande des moteurs et gestion de la CNC.
|
|
Back to top |
|
 |
Admin : PapyKy Administrateur
 Offline
Joined: 10 Mar 2012 Posts: 6,594
Localisation: Ransart - Charleroi - Belgique Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km Loisirs: KyKa's et CNC Home Made. Date de naissance: 23/07/1947
|
Posted: Thu 11 Apr - 07:55 (2013) Post subject: New-cnc 1300*650*150 utile. |
|
|
Salut a tous.
Cela avance bien, cette machine sera vite opérationnelle.
Bravo, a Marc, PapyKy. - - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube. http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
|
|
Back to top |
|
 |
MarcFranc
 Offline
Joined: 15 Mar 2012 Posts: 83
Localisation: Ransart - Charleroi - Belgique Locomotion: Opel Loisirs: Bois & CNC HomeMade Date de naissance: 11/10/2000
|
Posted: Thu 11 Apr - 17:26 (2013) Post subject: New-cnc 1300*650*150 utile. |
|
|

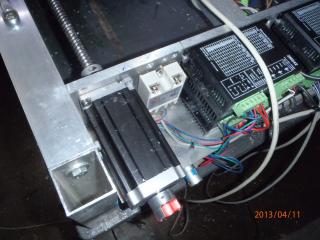

 Un peut de lumière ne peut pas nuire a l'usinage, alors montage de LED's sous le portique, et sous le support de broche.
|
|
Back to top |
|
 |
Admin : PapyKy Administrateur
 Offline
Joined: 10 Mar 2012 Posts: 6,594
Localisation: Ransart - Charleroi - Belgique Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km Loisirs: KyKa's et CNC Home Made. Date de naissance: 23/07/1947
|
Posted: Thu 11 Apr - 17:40 (2013) Post subject: New-cnc 1300*650*150 utile. |
|
|

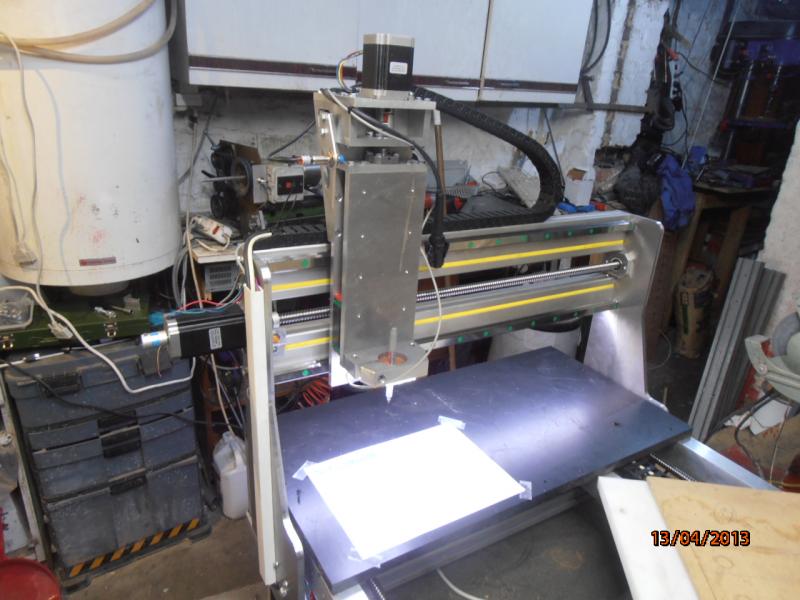

On va allez voir ce soir la bête.

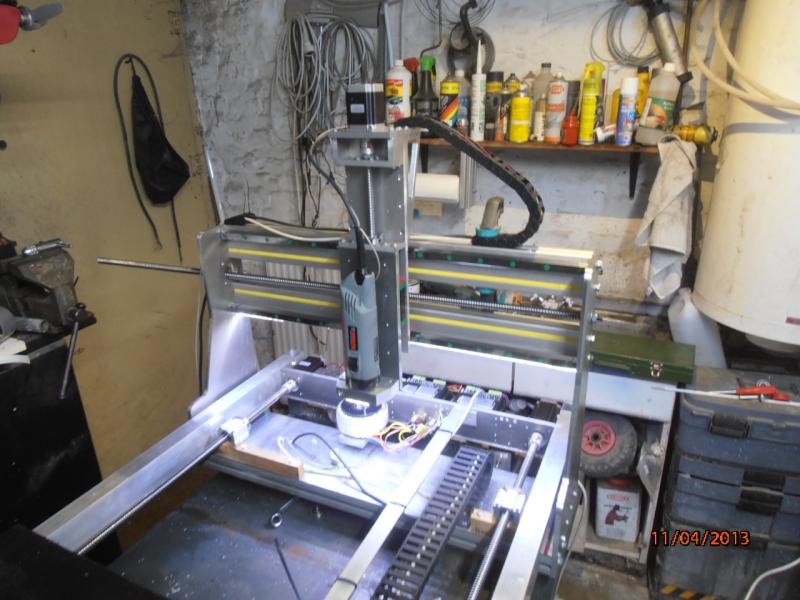

Un travail bien fait en "tout aluminium", mais très solide.
 Avec de belle glissières a billes et vis a billes de 13 Mm ce qui en fait une CNC très silencieuse coté mouvement.
 Et un boitier de gestion des moteurs des axes intégré au châssis.
 Une petite vidéo des mouvements "X" & "Z", car la vis de l'axe "Y" n'est pas encore en place.
A++, PapyKy. - - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube. http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
|
|
Back to top |
|
 |
MarcFranc
 Offline
Joined: 15 Mar 2012 Posts: 83
Localisation: Ransart - Charleroi - Belgique Locomotion: Opel Loisirs: Bois & CNC HomeMade Date de naissance: 11/10/2000
|
Posted: Fri 12 Apr - 14:21 (2013) Post subject: New-cnc 1300*650*150 utile. |
|
|

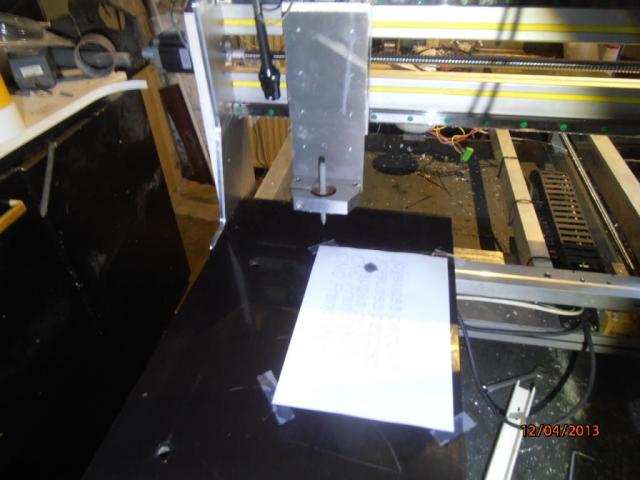

 Et voila la vis de l'axe "Y" monté.
 Les premiers essais d'écriture sont fait.
|
|
Back to top |
|
 |
Buxinien
 Offline
Joined: 26 Feb 2013 Posts: 30
Localisation: Mons Locomotion: HYUNDAI I 30 Loisirs: Bricolage, marche... Date de naissance: 12/02/1950
|
Posted: Fri 12 Apr - 20:24 (2013) Post subject: New-cnc 1300*650*150 utile. |
|
|
Bjr Marc, Quels types de de paliers ou coulisseaux sont utiliser pour les déplacements des axes X, Y et Z? Ce ne sont pas les mêmes que pour la Uneka de votre papa? Et du point de vue moteurs, sont-ils différents? Une question? Pourquoi pas un seul moteur et deux transmissions par courroie et vis à palier pour l'axe "X"? En tout cas, très belle réalisation! @+ J-Ch
|
|
Back to top |
|
 |
Admin : PapyKy Administrateur
 Offline
Joined: 10 Mar 2012 Posts: 6,594
Localisation: Ransart - Charleroi - Belgique Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km Loisirs: KyKa's et CNC Home Made. Date de naissance: 23/07/1947
|
Posted: Fri 12 Apr - 20:48 (2013) Post subject: New-cnc 1300*650*150 utile. |
|
|
Bonsoir Buxinien.
Non, c'est des glissières "hiwin hgh20" et vis a bille de 16 mm pas 5 Mm Identique mais pas fixer de la même façon.
HGH20

Les moteurs sont identique, 3Ah en Nema 23. et même carte de puissance, beaucoup d'info ici. Le moteur du "Z" est un 3 Ah mais moins de couple, donc plus petit en longueur.
Seul la carte d'interface entre carte de puissance et Pc est un autre modèle. Pour la question : Pourquoi deux moteurs dans l'axe des "X", Deux moteurs sont utilisé dans le cas ou la largeur de l"Y" est supérieur a 400/500 Mm. Le logiciel sais en cas de mise en travers, le retour "Home X", le remet dans sa position initiale.
Merci de cette question que beaucoup se pause, PapyKy. - - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube. http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
Last edited by Admin : PapyKy on Sat 13 Apr - 14:14 (2013); edited 4 times in total
|
|
Back to top |
|
 |
MarcFranc
 Offline
Joined: 15 Mar 2012 Posts: 83
Localisation: Ransart - Charleroi - Belgique Locomotion: Opel Loisirs: Bois & CNC HomeMade Date de naissance: 11/10/2000
|
Posted: Sat 13 Apr - 12:50 (2013) Post subject: New-cnc 1300*650*150 utile. |
|
|
 Premiers écriture en essais.

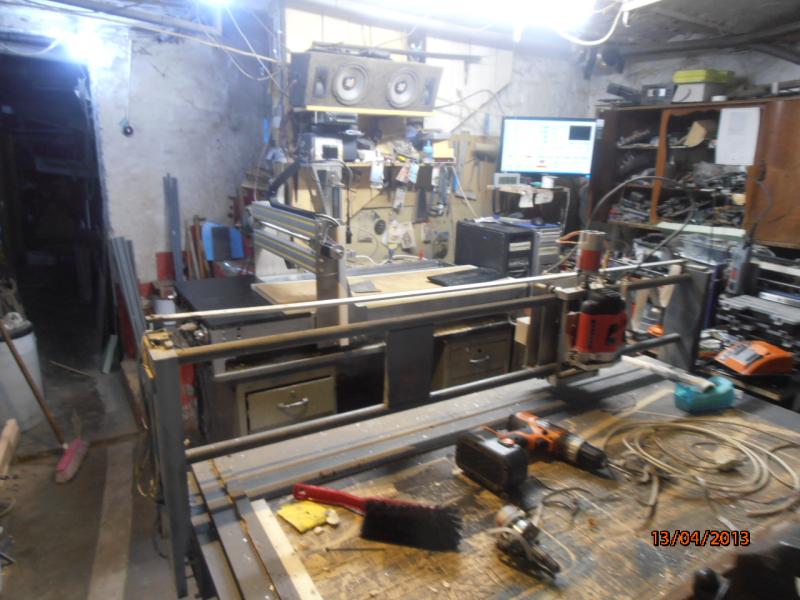

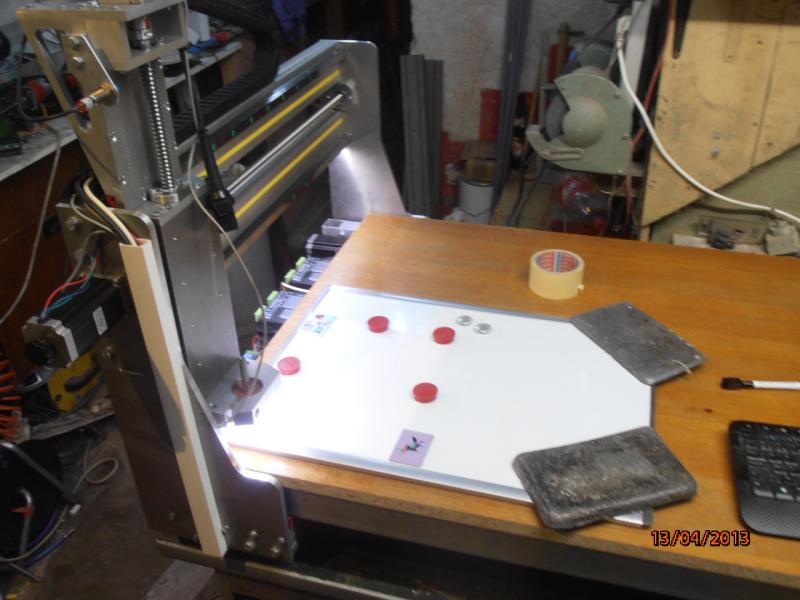

 Déplacement et inversion des deux CNC, la New CNC prend la place de la première CNC en bois qui sera démontée.
Pour Marc de PapyKy.
|
|
Back to top |
|
 |
MarcFranc
 Offline
Joined: 15 Mar 2012 Posts: 83
Localisation: Ransart - Charleroi - Belgique Locomotion: Opel Loisirs: Bois & CNC HomeMade Date de naissance: 11/10/2000
|
Posted: Sat 13 Apr - 21:11 (2013) Post subject: New-cnc 1300*650*150 utile. |
|
|


|
|
Back to top |
|
 |
Admin : PapyKy Administrateur
 Offline
Joined: 10 Mar 2012 Posts: 6,594
Localisation: Ransart - Charleroi - Belgique Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km Loisirs: KyKa's et CNC Home Made. Date de naissance: 23/07/1947
|
Posted: Mon 15 Apr - 20:51 (2013) Post subject: New-cnc 1300*650*150 utile. |
|
|
Salut Marc.
Pas mal cette écriture, la vitesse a été faite 1500 Mm/Minute. Grand chambardement dans ta cave ce WE, cela va mettre un peut plus de place pour te bouger. Pourrais-tu faire un essais avec cette image,
 Salut a tout les visiteurs du forum.
Dorénavant les usinages sur cette "NEW-CNC" de Marc, seront placée sur une page dédiée.
Ce fil est réservé a son montage ou sa modification.
Depuis le 03/04/2013 a ce jour 15/04/2013 il y a eu 51 visiteurs de cette page.
Merci a tout les visiteurs futur, A++, Papyky.
 - - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube. http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
|
|
Back to top |
|
 |
Admin : PapyKy Administrateur
 Offline
Joined: 10 Mar 2012 Posts: 6,594
Localisation: Ransart - Charleroi - Belgique Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km Loisirs: KyKa's et CNC Home Made. Date de naissance: 23/07/1947
|
Posted: Wed 17 Apr - 12:49 (2013) Post subject: New-cnc 1300*650*150 utile. |
|
|
Salut au membres et autres visiteurs.

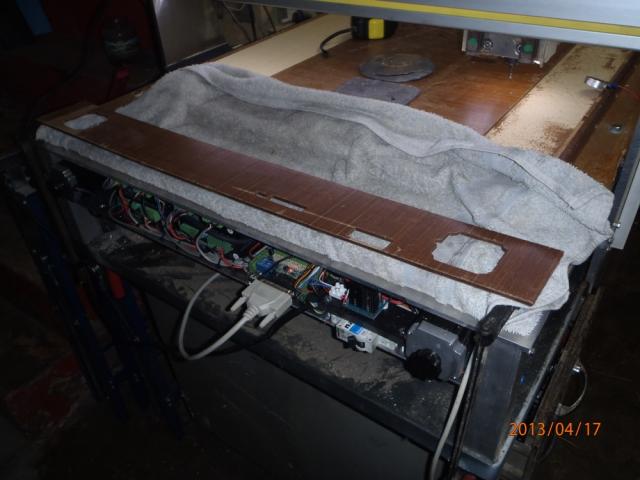

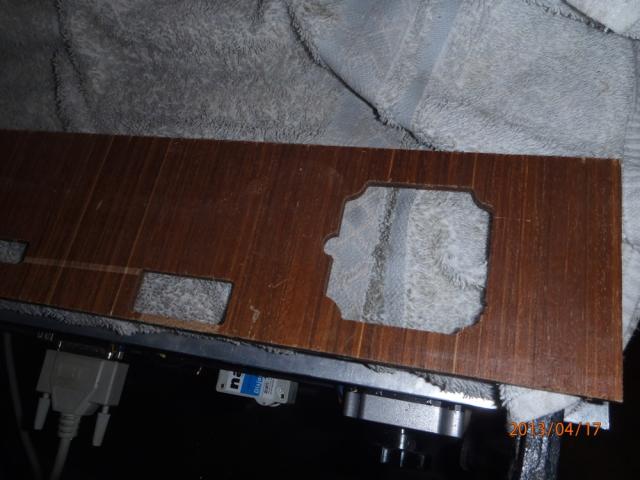

 La face du boitier de la CNC, doit être usinée, un fois en bois pour test et en aluminium pour placer sur le châssis.

A++, PapyKy. - - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube. http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
|
|
Back to top |
|
 |
Admin : PapyKy Administrateur
 Offline
Joined: 10 Mar 2012 Posts: 6,594
Localisation: Ransart - Charleroi - Belgique Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km Loisirs: KyKa's et CNC Home Made. Date de naissance: 23/07/1947
|
Posted: Wed 17 Apr - 13:35 (2013) Post subject: New-cnc 1300*650*150 utile. |
|
|
Salut a tous.

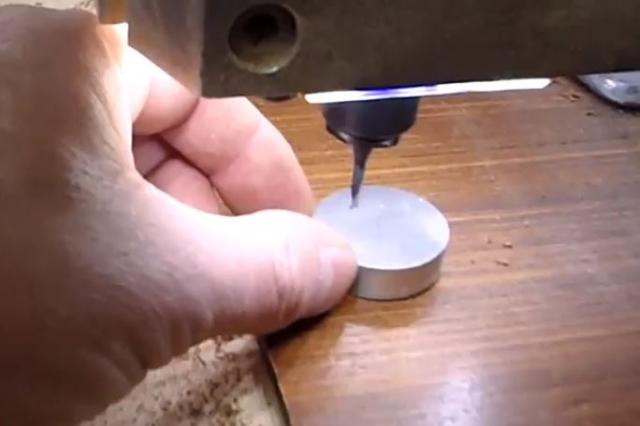

 Placement d'un palpeur de hauteur de pièces a usiné, c'est simplement une mise a la masse de la fraise.
A++, PapyKy. - - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube. http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com Beaucoup trouvent un conseil, seul le sage en profite - PapyKy
|
|
Back to top |
|
 |
MarcFranc
 Offline
Joined: 15 Mar 2012 Posts: 83
Localisation: Ransart - Charleroi - Belgique Locomotion: Opel Loisirs: Bois & CNC HomeMade Date de naissance: 11/10/2000
|
Posted: Fri 19 Apr - 09:41 (2013) Post subject: New-cnc 1300*650*150 utile. |
|
|

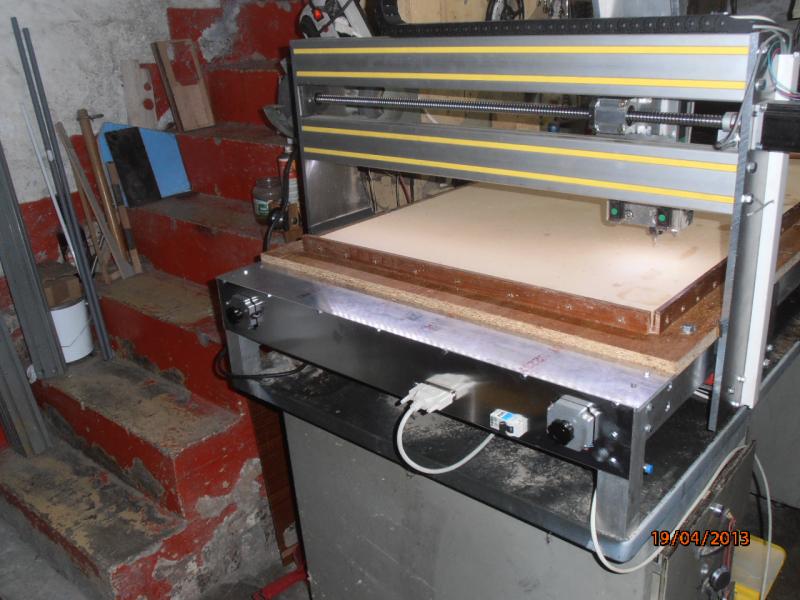

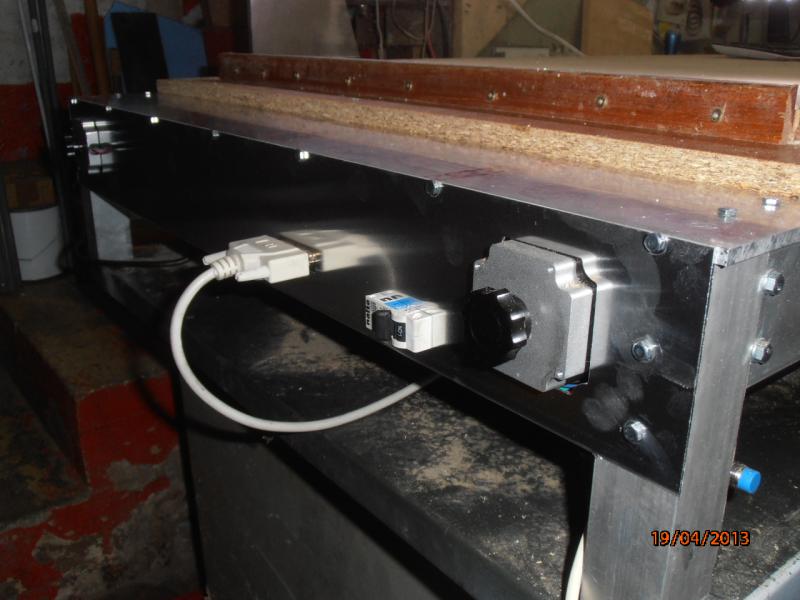

 Toute l'électronique est intégrée a la table.
 Entre les moteurs de l'axe "X".
 L’alimentation puissance est fournie par un transfo torique, redresser et filtré, sous la tablette.
|
|
Back to top |
|
 |
MarcFranc
 Offline
Joined: 15 Mar 2012 Posts: 83
Localisation: Ransart - Charleroi - Belgique Locomotion: Opel Loisirs: Bois & CNC HomeMade Date de naissance: 11/10/2000
|
Posted: Thu 1 May - 11:44 (2014) Post subject: New-cnc 1300*650*150 utile. |
|
|

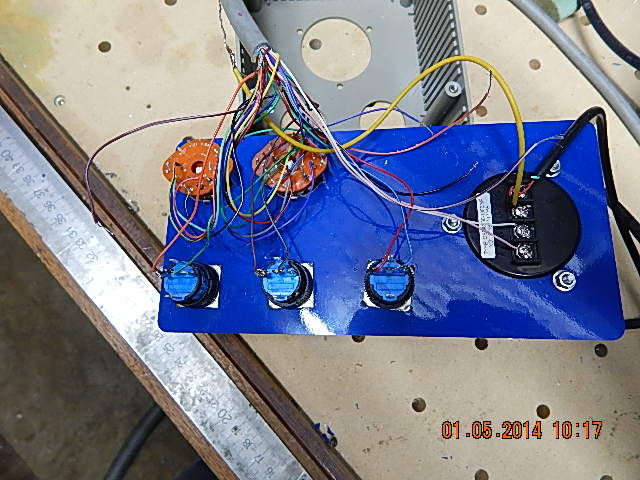

 Montage d'une manivellel MPG pour les trois axes.
Une vidéo sur YouTube est visible ici : http://youtu.be/3OMdlGiGIQk

Bien le bonjour a tous, Marc
Last edited by MarcFranc on Tue 13 May - 19:12 (2014); edited 3 times in total
|
|
Back to top |
|
 |
MarcFranc
 Offline
Joined: 15 Mar 2012 Posts: 83
Localisation: Ransart - Charleroi - Belgique Locomotion: Opel Loisirs: Bois & CNC HomeMade Date de naissance: 11/10/2000
|
Posted: Thu 8 May - 12:33 (2014) Post subject: New-cnc 1300*650*150 utile. |
|
|
Salut a tous.

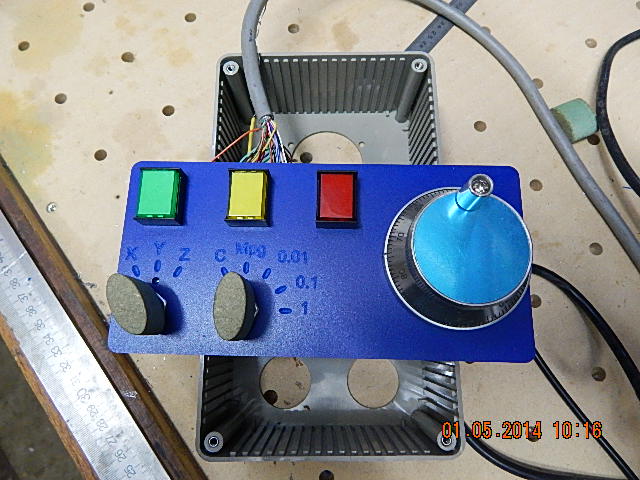

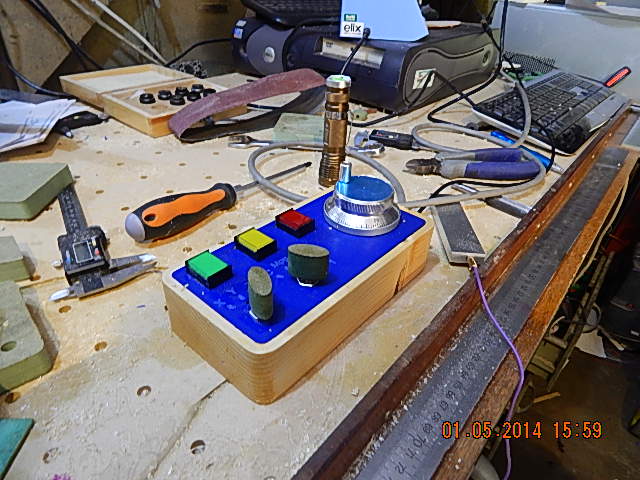

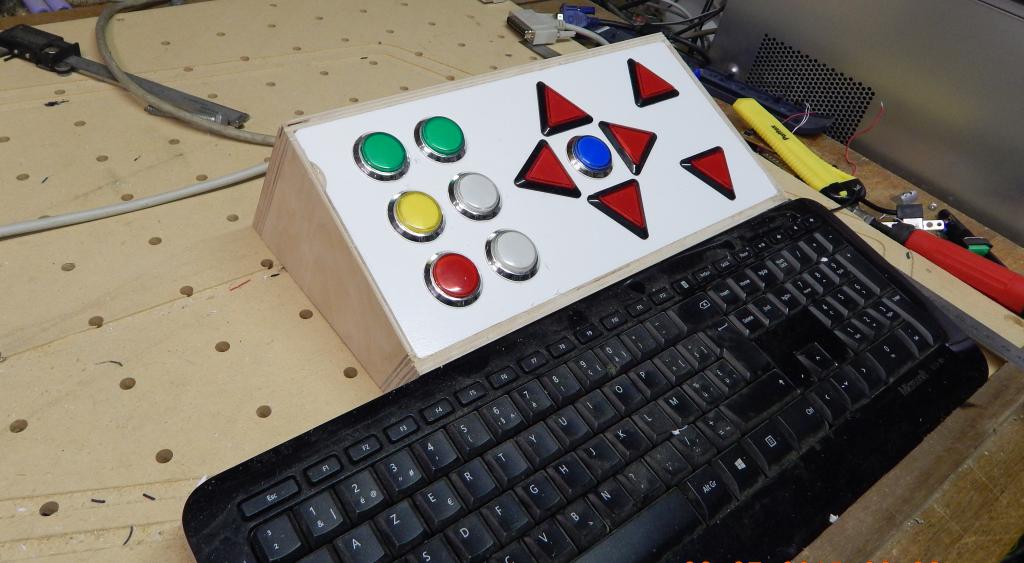

Le boitier manivellel MPG est du SRN "sapin rouge du nord" découpé par la CNC. Et même les boutons des interrupteur rotatif sont en MDF, usiné par la CNC.

[/font]
Fonction des boutons et interrupteurs rotatif.
Vert : Démarrage usinage. Jaune : Début GCode. Rouge : Stop & reste.
Inter G : Mise en service de l'un des axes X Y Z.
Inter D : 1 - Sélection du clavier. 2 - Manivelle, pour les déplacements rapide, avec impossibilité de dépassé les coordonnées des axes. 3 - Déplacement de l"axe sélectionné de 0.01 Mm. 4 - Déplacement de l"axe sélectionné de 0.1 Mm. 5 - Déplacement de l"axe sélectionné de 1 Mm
Et la manivelle MPG : Déplacement en fonction de l'inter D, - 100 crans par tour, Une vidéo est visible ici sur sont fonctionnement.
A bientôt, Marc.

|
|
Back to top |
|
 |
MarcFranc
 Offline
Joined: 15 Mar 2012 Posts: 83
Localisation: Ransart - Charleroi - Belgique Locomotion: Opel Loisirs: Bois & CNC HomeMade Date de naissance: 11/10/2000
|
Posted: Sat 25 Feb - 13:25 (2017) Post subject: New-cnc 1300*650*150 utile. |
|
|

|
|
Back to top |
|
 |
MarcFranc
 Offline
Joined: 15 Mar 2012 Posts: 83
Localisation: Ransart - Charleroi - Belgique Locomotion: Opel Loisirs: Bois & CNC HomeMade Date de naissance: 11/10/2000
|
Posted: Mon 6 Mar - 12:20 (2017) Post subject: New-cnc 1300*650*150 utile. |
|
|

|
|

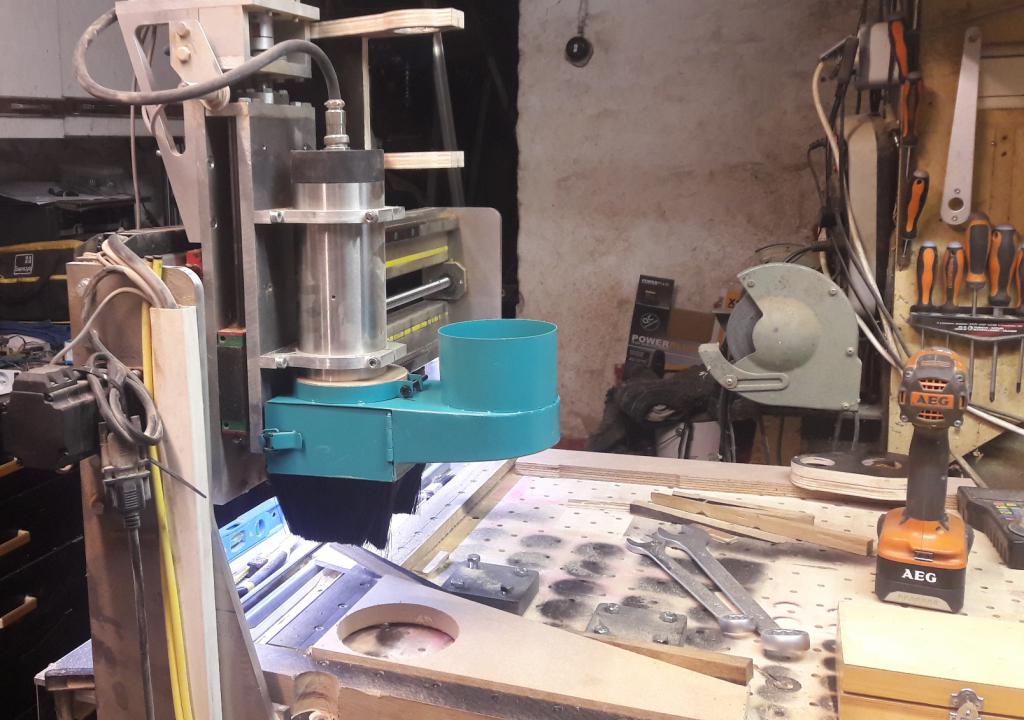

Back to top |
|
 |
Contenu Sponsorisé
|
Posted: Today at 10:15 (2019) Post subject: New-cnc 1300*650*150 utile. |
|
|
|
|
Back to top |
|
 |
|
