PostPosted: Sat 6 Jul - 20:43 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

PublicitéSupprimer les publicités ?
Salut a tous.

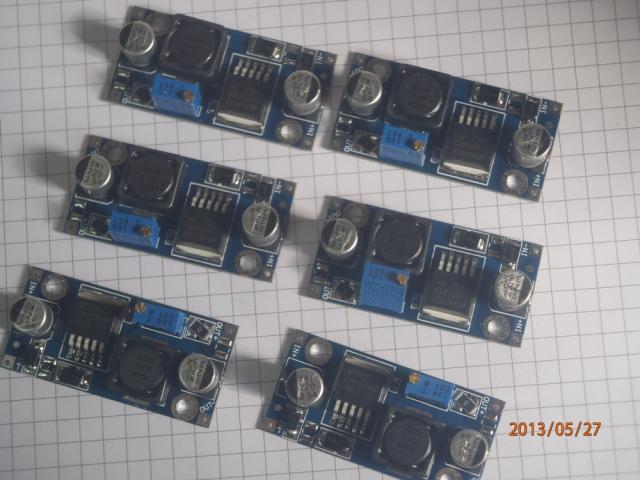

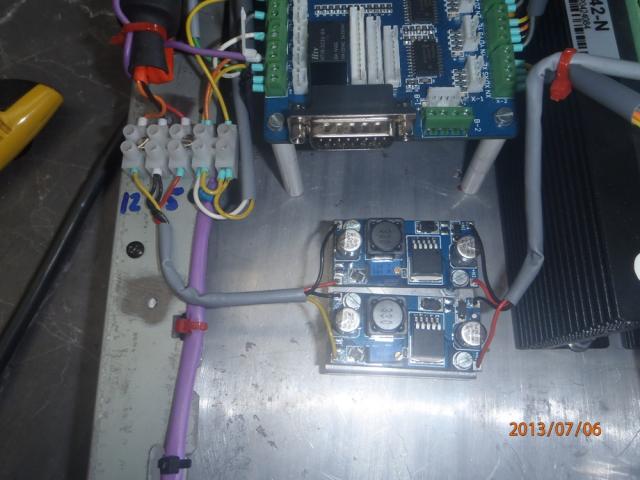

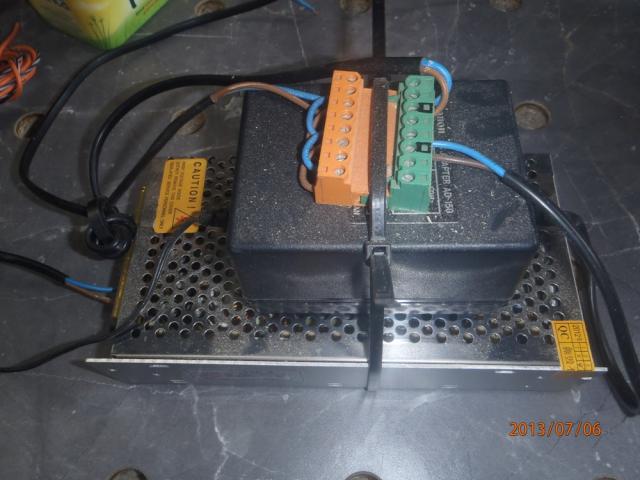

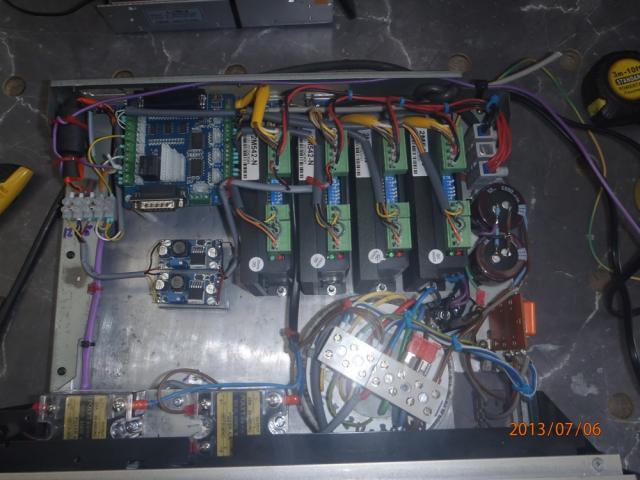

Voila j'ai reçu les régulateurs pour les basse tension DC 5V et 12V, en remplacement de ceux monter provisoirement.

On prélève la tension puissance de 36V pour les réguler, beaucoup plus petit, NON ?, et réglable de 5 a 36V.

Une fois câbler et placer dans le coffret.

Un pour le 5V pour la carte de commande et l'autre pour 12V pour les fin de course, on pourra refermer le boitier.

Et le câblage du palpeur est sortis de la carte de commande.

A++, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 14 Dec - 11:33 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

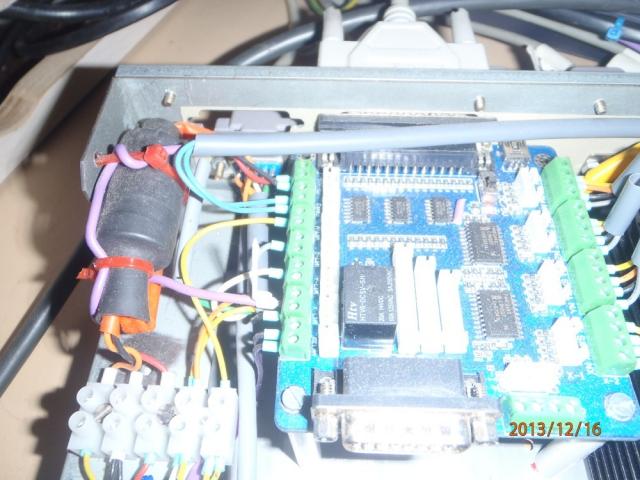

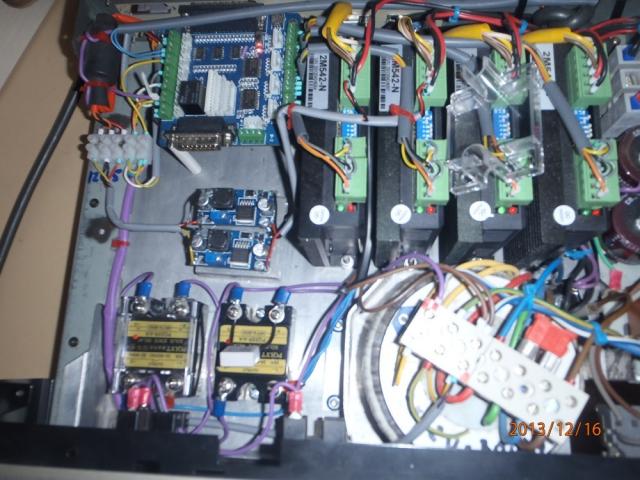

Petit problème avec le système de pal-page.


Le câble est en P10, faut peut être mettre une tension de 5 ou 12 V, sur le retour ??.


Non pas de tension a placer, mais, la broche P10 a un souci,Marc la replacer sur P15 (Stop).
Et la en changent la configuration dans Mach3 cela fonctionne, et de toute façon le bouton Stop n'est pas utile.



Câble Mauve.





A++, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 21 Dec - 13:25 (2013); edited 4 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 21 Dec - 13:40 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Salut et bonne fête fin 2013 a tous.

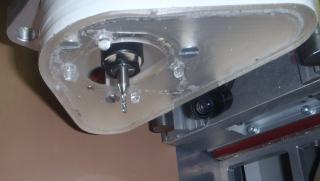

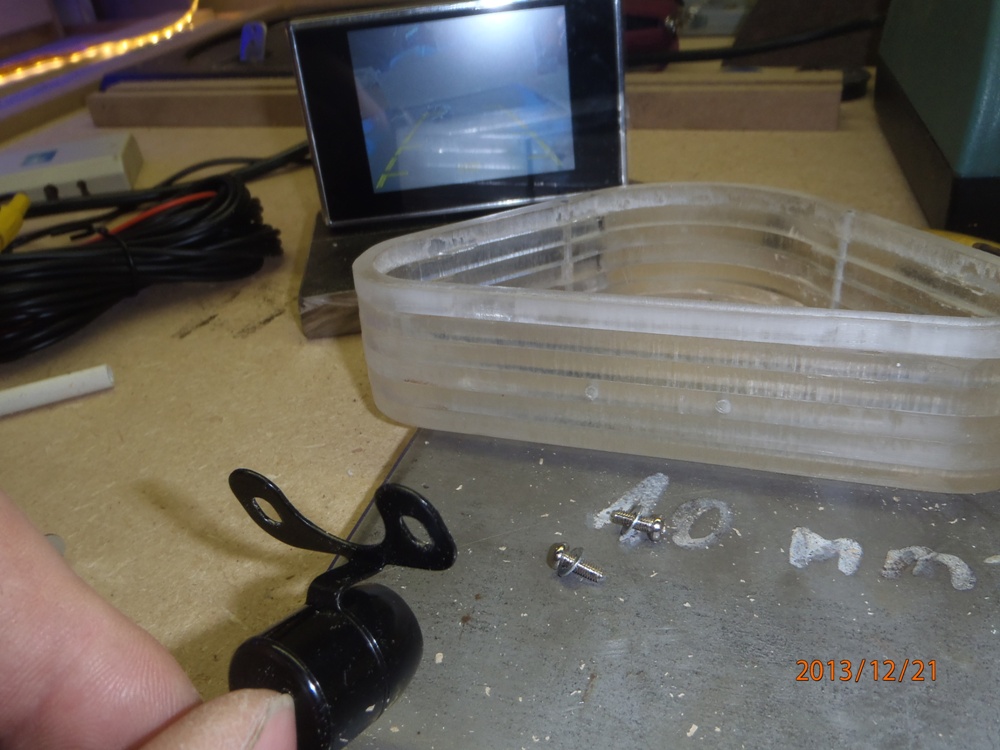

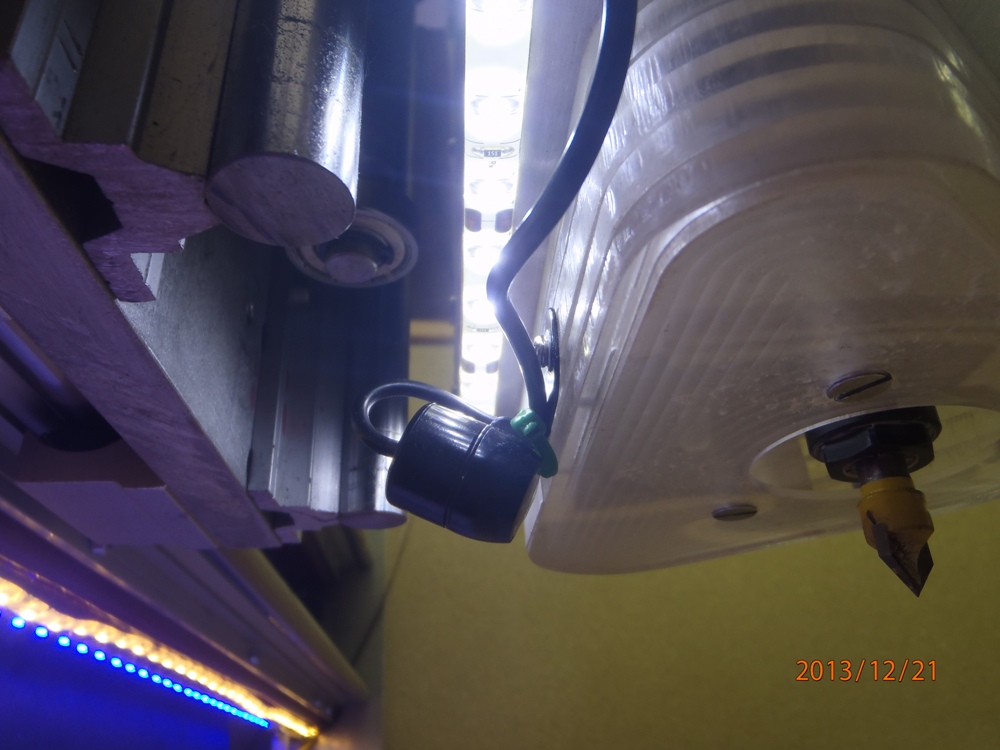

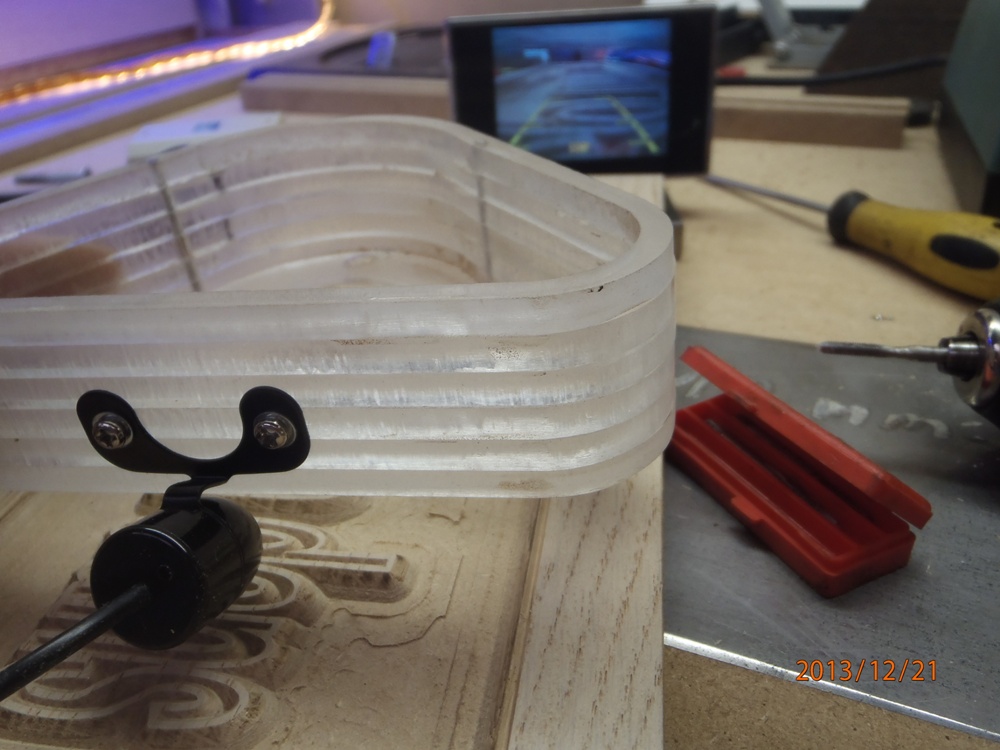

Achat d'une caméra pour recule et écran pour placer sur l'axe 'Z' pour avoir une vue de l’outil de la broche.

La caméra et fixée sur le collecteur de l'aspiration, a la hauteur maxi.

Avec deux vis de M3 pour avoir du réglage.

Cette caméra est très petite, mais beaucoup de câbles a cacher, dans un tube PVC.

Mais ce sera pour plus tard, la conduite le l'aspiration est a faite, donc .....

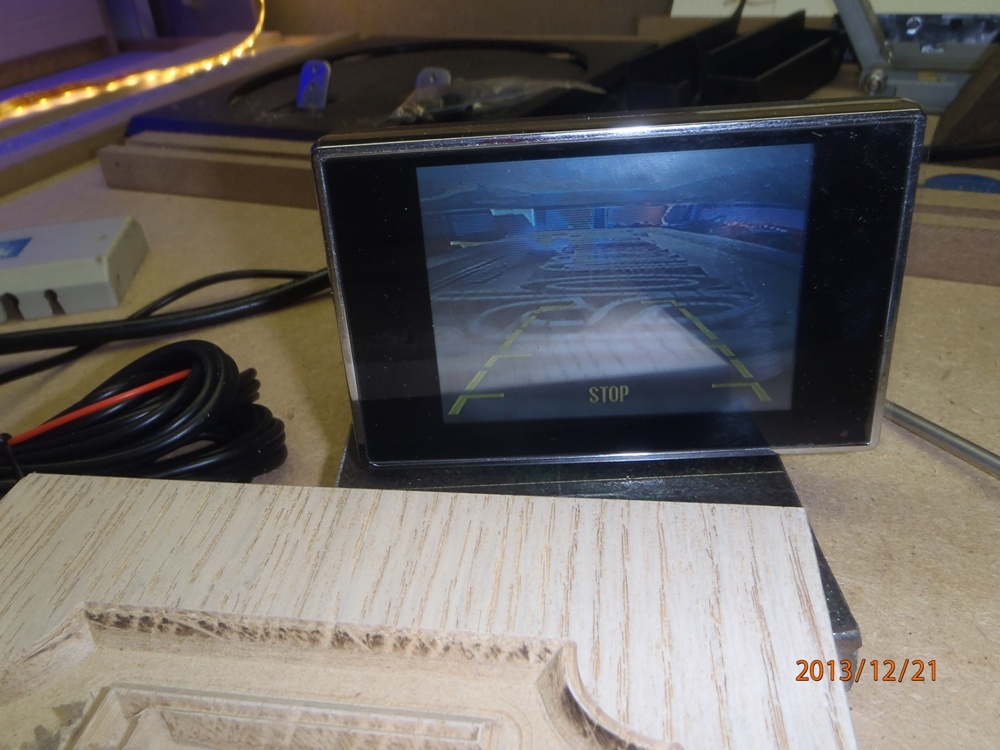

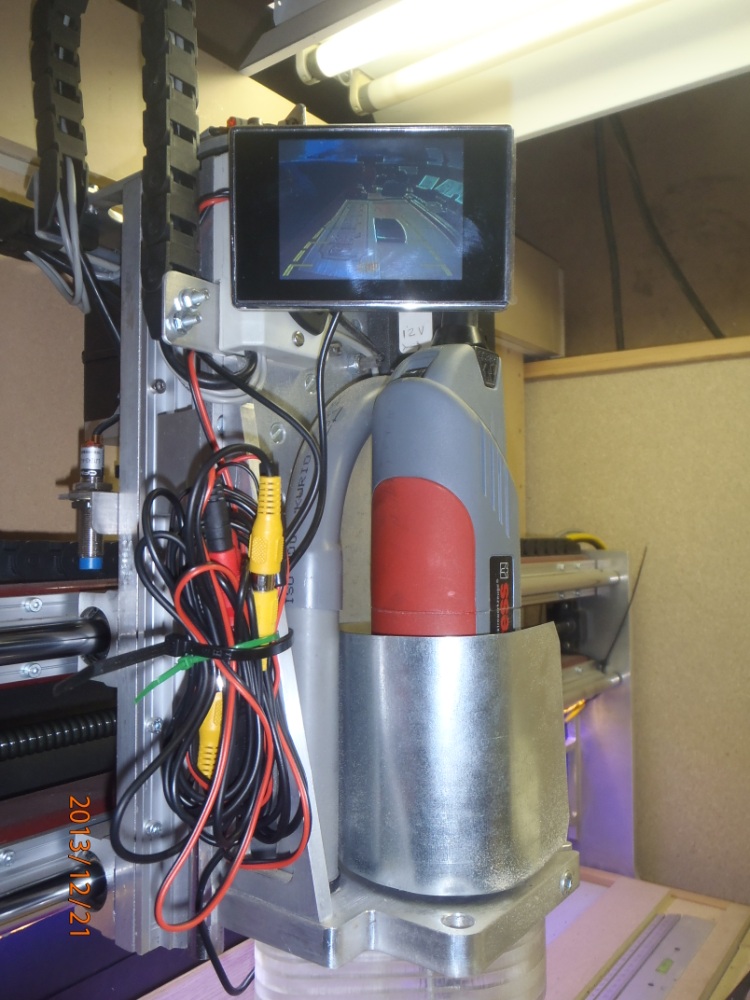

Première image de l'outil, et placement de l'écran sur le support de broche.
Et d'autres diront : Pourquoi cette tôle autour du moteur de broche, Simple : déflecteur de ventilation du moteur de broche.





 Et bien voila cela fonctionne, reste a faire un essais, A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 17 May - 23:52 (2016); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 30 Dec - 23:03 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

  à tous.

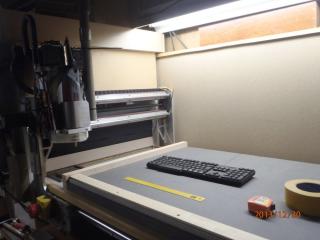

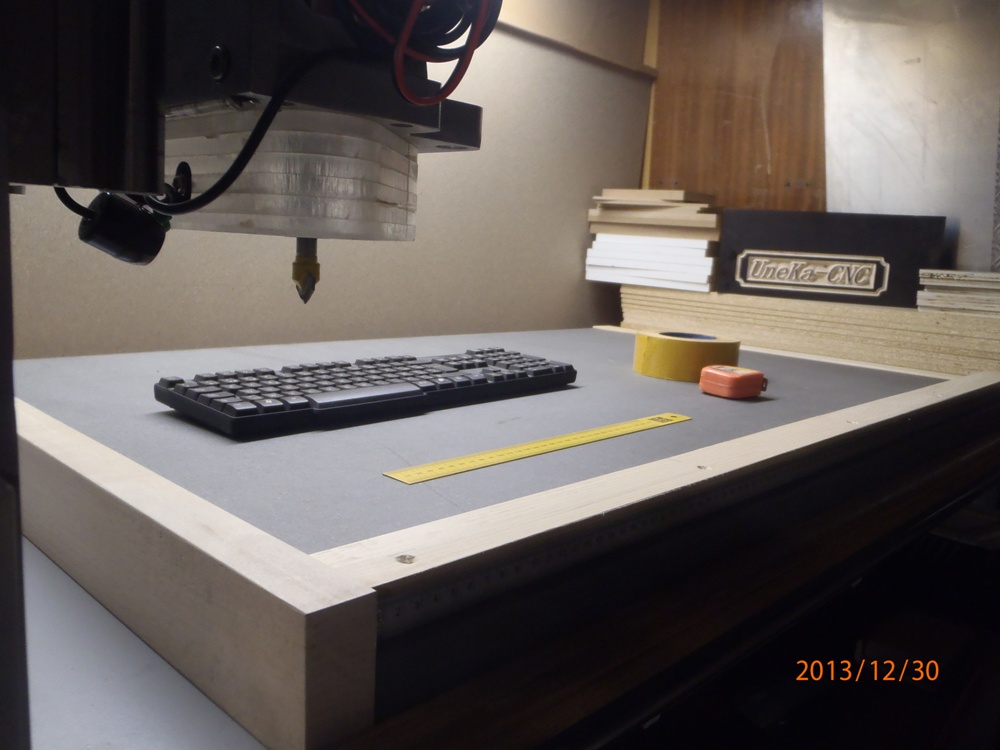

Du nouveaux sur la table de "UneKa-CNC".

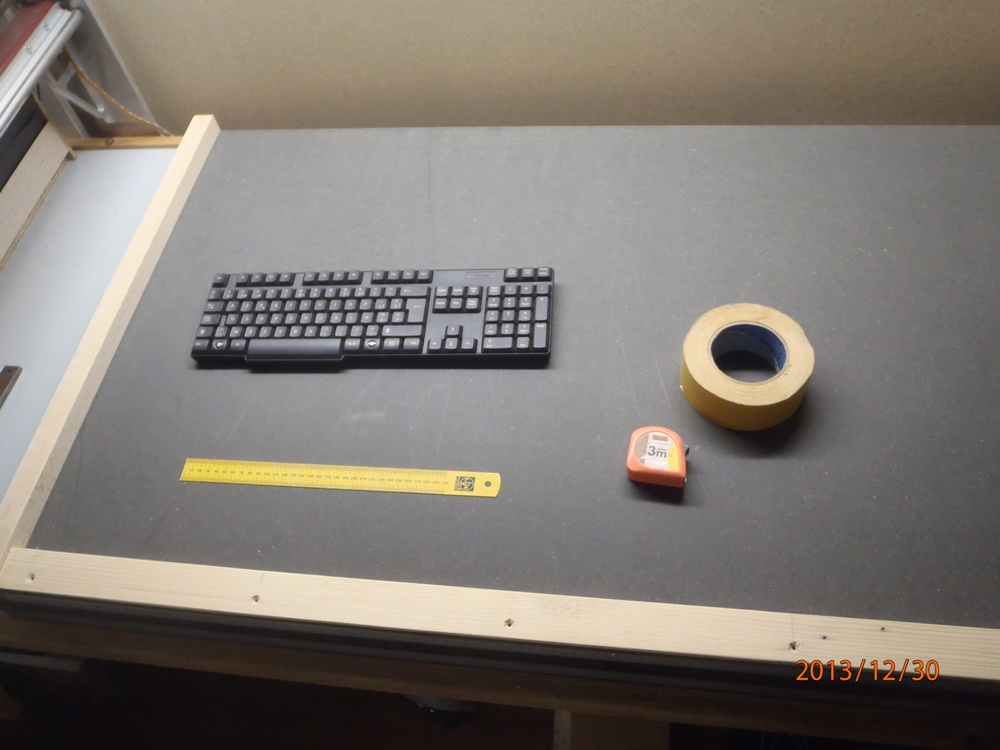

Un martyr de 36 Mm d'épaisseur en HDF noir, très dur, dans lequel je vais placer des inserts en laiton.




Des butée en bois dur (hêtre) servirons de butée pour la référence 0.0 des axes 'X &Y'.

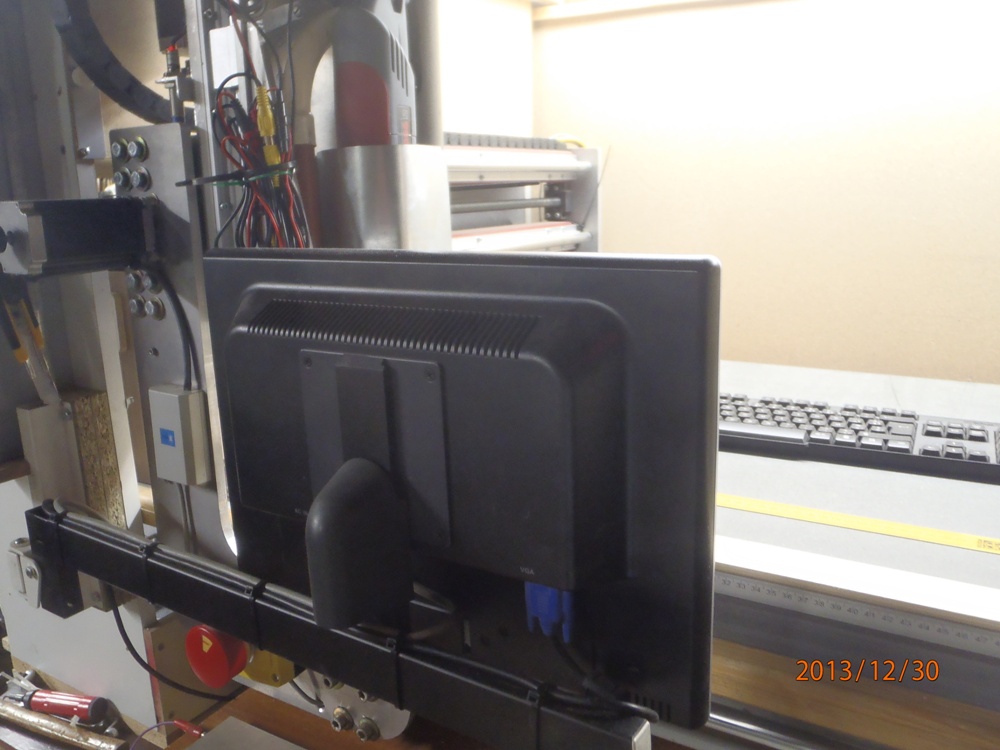

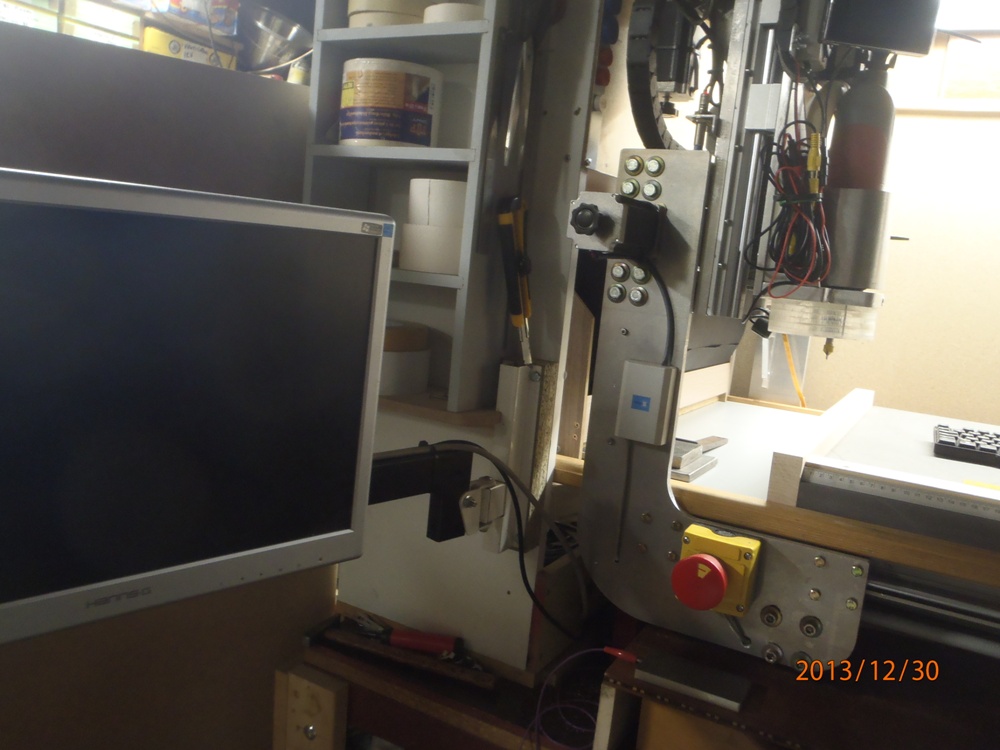

L'écran est placer sur un bras articulé pour plus de place quand la CNC est inactive.


Il ne reste suffisamment de hauteur dans l'axe 'Z'.



A plus pour la suite de cette nouvelle table d'usinage.



d'avoir venu faire une visite sur ce forum, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 14 Jan - 21:50 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 31 Dec - 13:56 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

La suite.

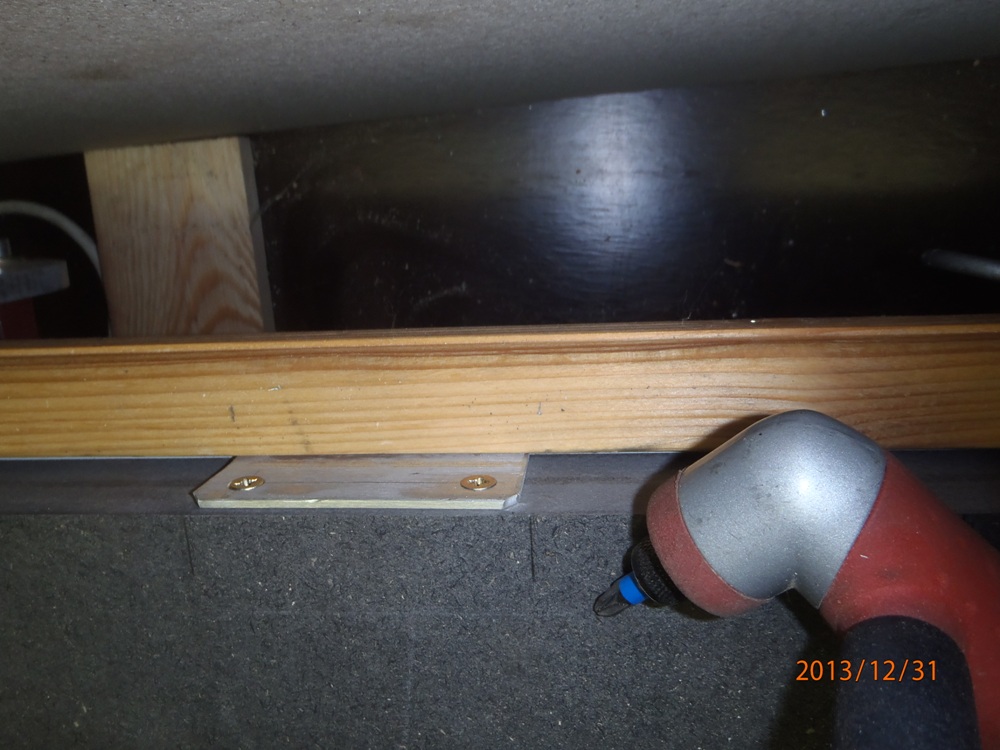

La fixation sur le plateaux du châssis.

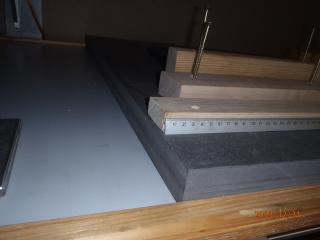

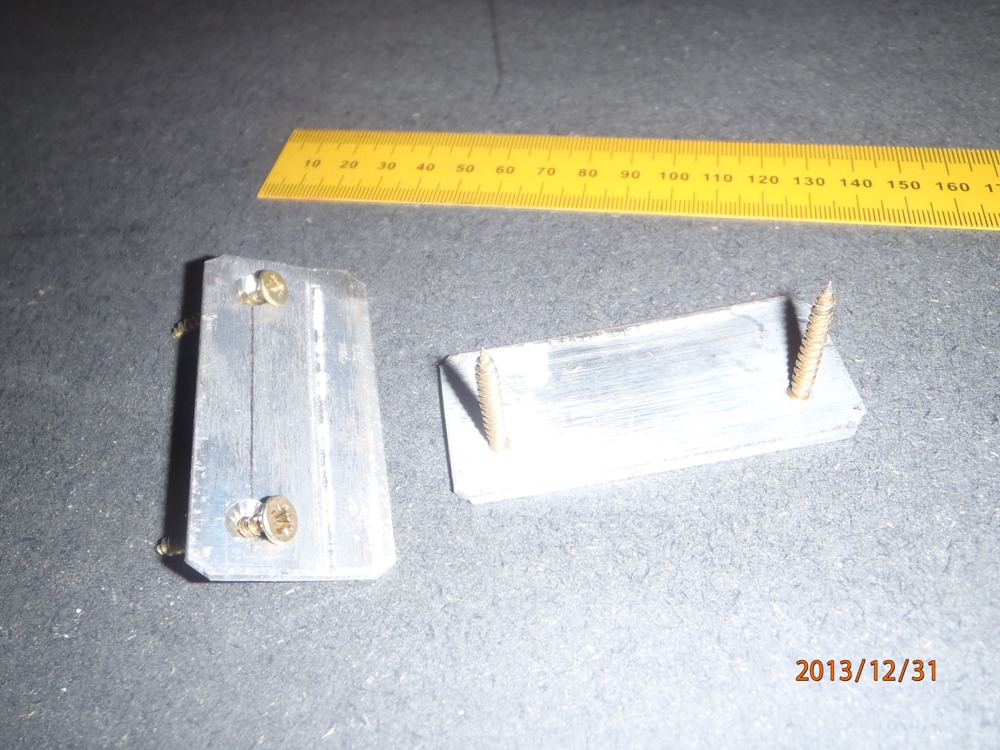

Le maintien sur la table latéral sur ces butées, tôle d'aluminium de 2.5 Mm foré, fraisé et pliée



Les lattes de butée 'Z & Y' qui seront rectifiée par la broche, sur l'axe 'X' une règle d'un mètre pour le repérage des dimensions.

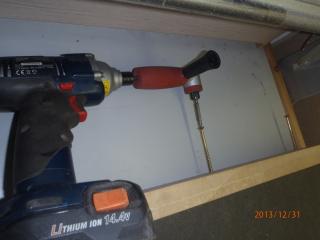

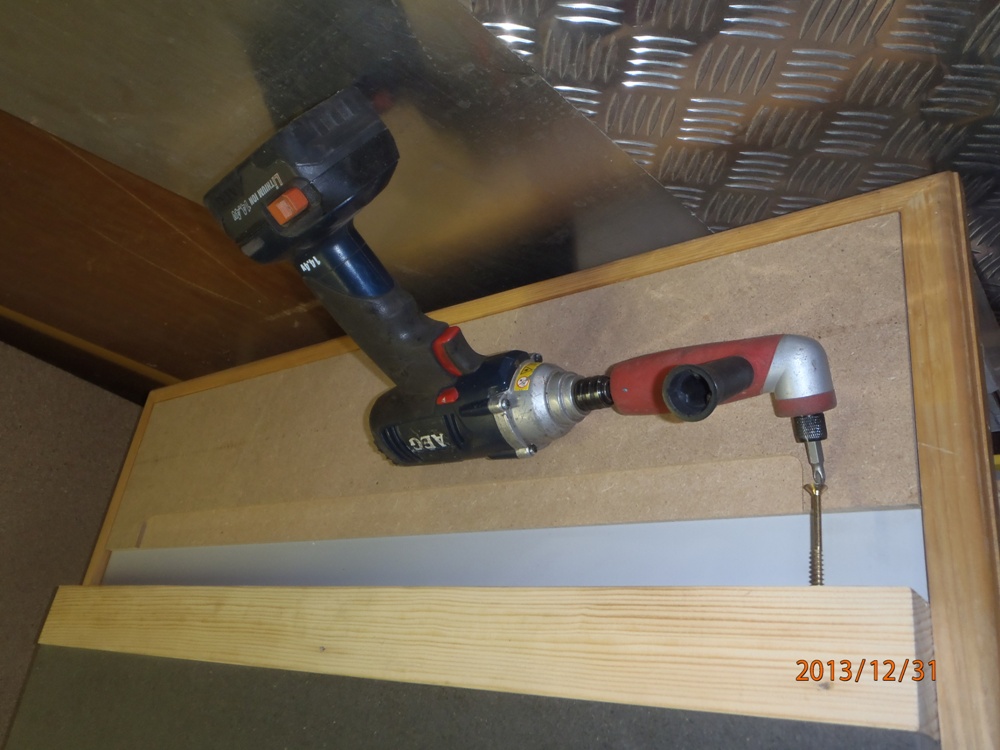

Pas facile de mettre les vis, Mais il faut du bon matho's, renvois d'angle sur visseuse a choc.




Et alors c'est facile, foré les lattes et fraisage, pointé les trous, forage d'avant trous, et placement des vis.

Bien sur, quand on a une machine a bois pour le rabotage, Achetée il y  a déjà quelque année, pour la réalisation en 1985 pour le THC.





Et oui, je ne suis pas a mon premier projet, et bien d'autre, si l'on prend le temps de visité les différentes pages du forum "BricAuBoisAuFer".





A++, pour la suite, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 1 Jan - 19:05 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

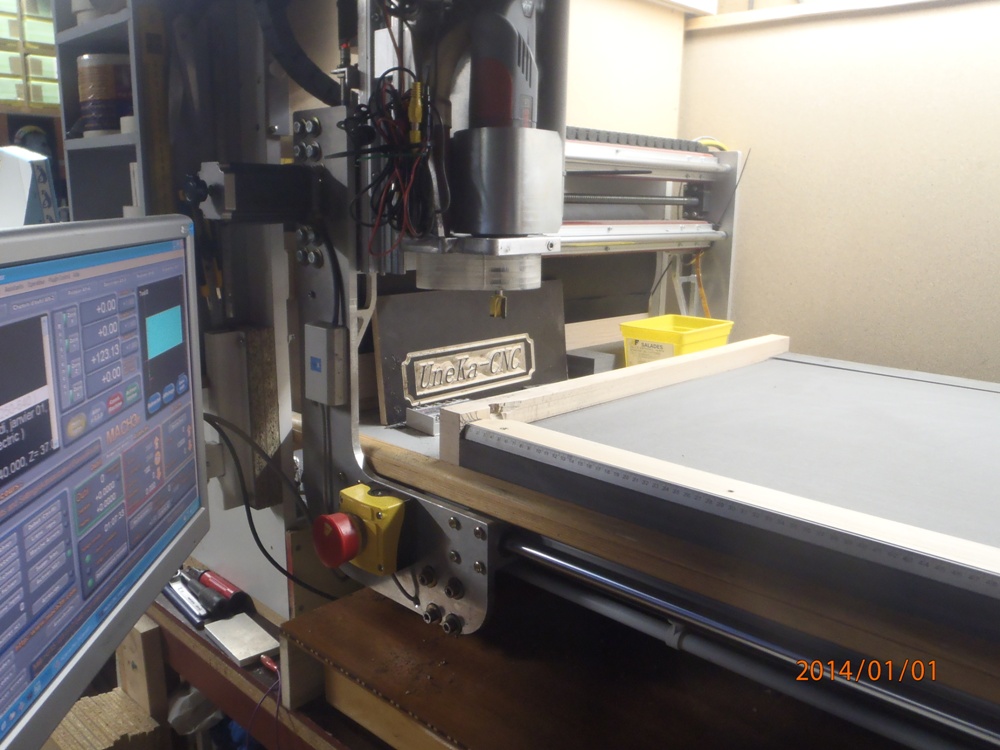

La suite.

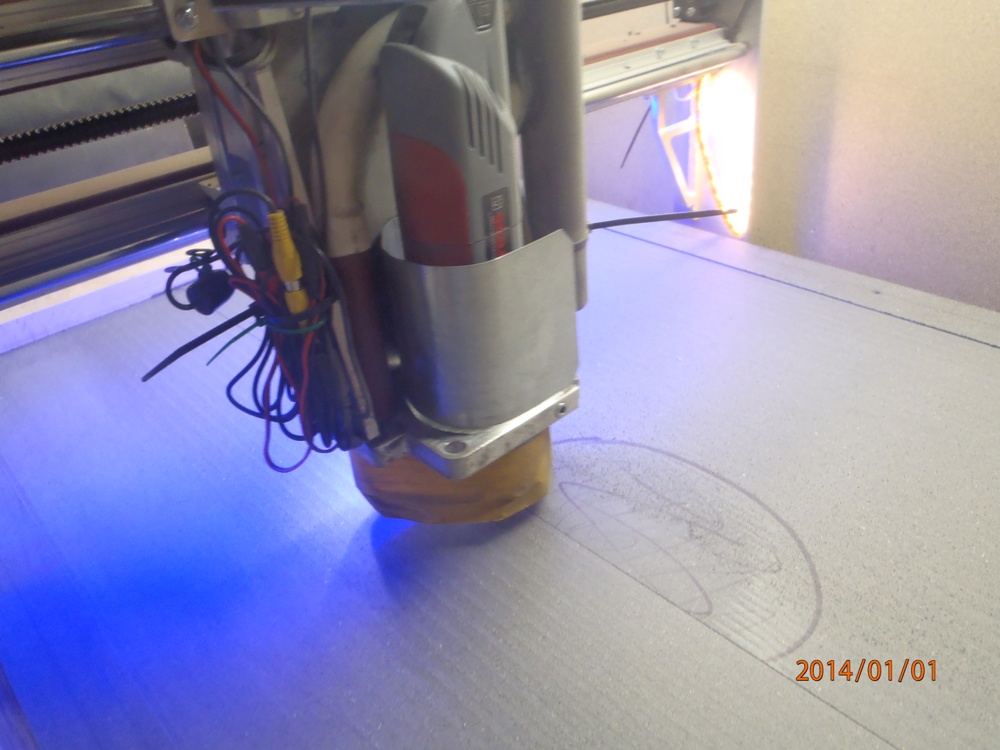

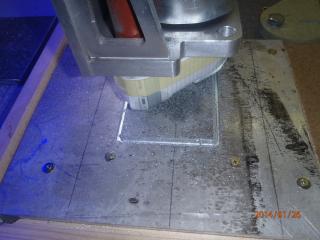

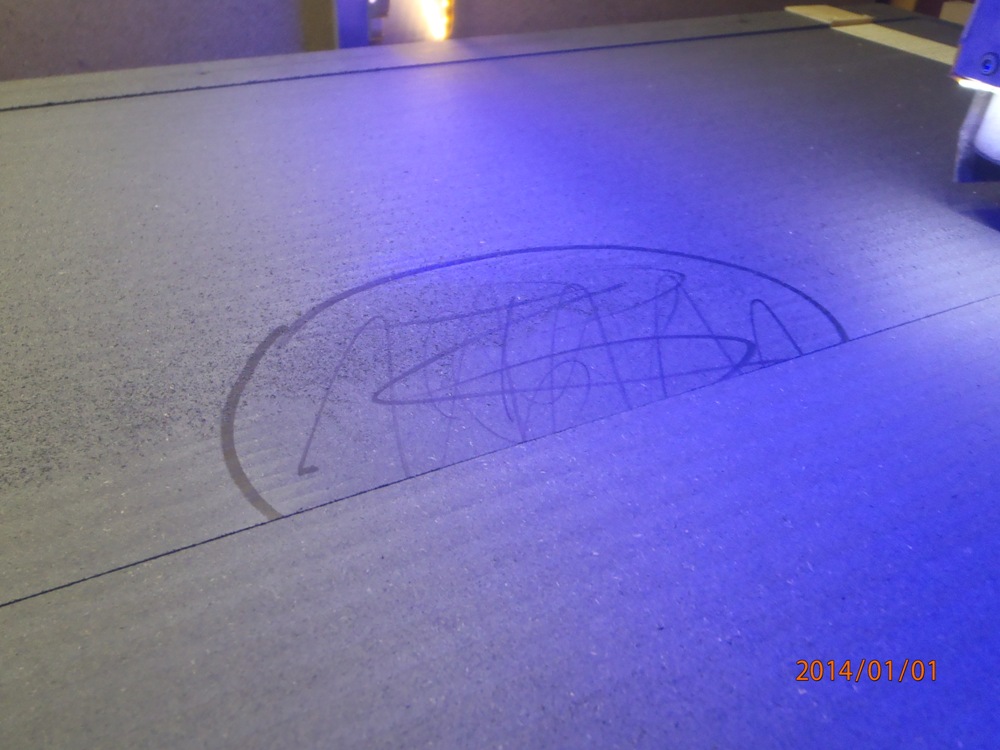

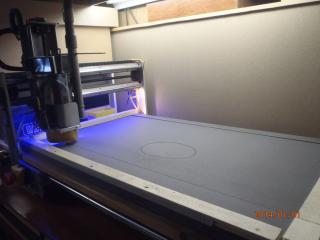

Une passe pour surfacer le plans d'usinage.




Tout de suite après un petit essais j'ai bien vu que la table n'était pas bien plate,

Pour preuve on vois bien une tache au centre de la tablette, après un première passe, pourtant qui fait 36 Mm, Eh oui !!



Je fait un marquage sur ce nid de poule, c'est mieux sur nos routes, NON ?.

La reprise n'est que de 0.2 Mm et cela ce vois bien la différence.

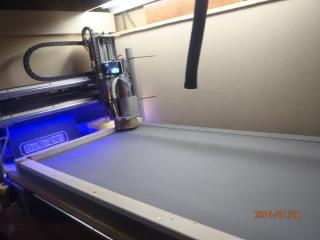

Cela prend pas mal de temps pour le surfaçage et pourtant un fraise de 3/4 P avec une reprise de 3/8 (9.52).



Usinage final en cour, c'est très long a faire, voila la preuve en vidéo.





Cela est tout plat maintenant, reste a faire des trous pour serrage des pièces a usinés.


Reste aussi a modifier la butée de l'axe 'X' trop haute, cela sera fait demain.


d'avoir regarder, PapyKy.





- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 11 Jan - 23:24 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Salut a tout les visiteurs du forum.



Le temps est venu de faire usiné les fixations d'inserts en laiton pour placements de fixation en M10.

Un réseau est dessiné sur le logiciel de dessin, des trous de 11.9 Mm, tout les 50 Mm sur les deux axes 'X & Y'.

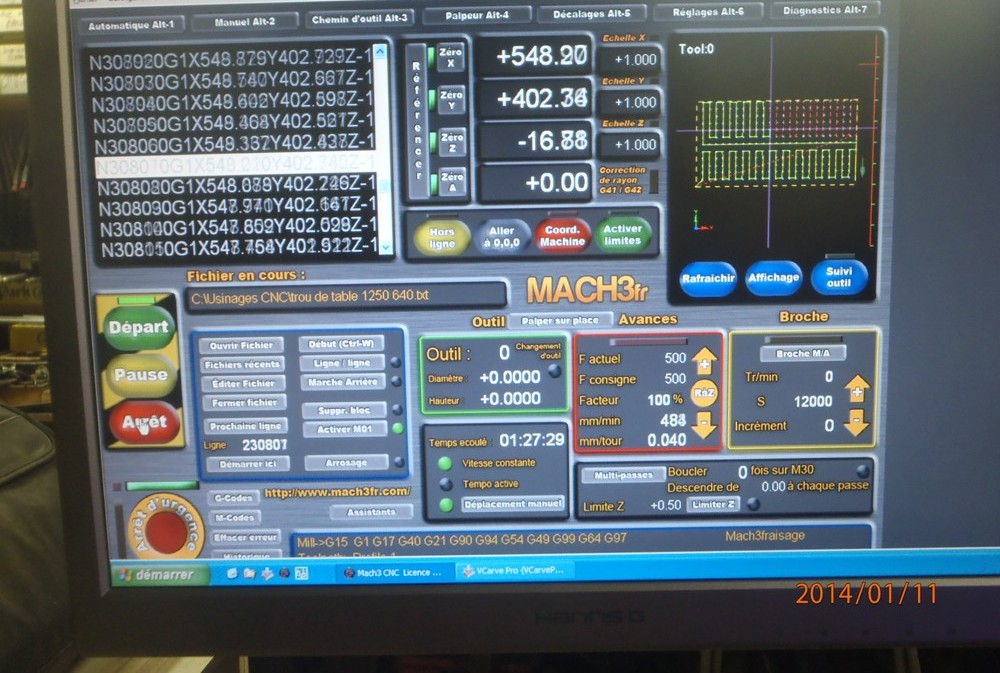

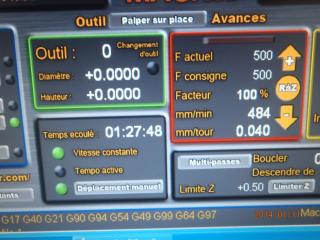

Et tout conte fait, il a fallut 124 Minutes pour usiné les 288 trous, avec une fraise de 5.95 en plongée en spiral sur une passe de 5 Mm.

Sur une profondeur totale de 33 Mm, dans du HDF de 36 Mm, avec une avance assez lente de 500 Mm/minute et plongée de 500 également.

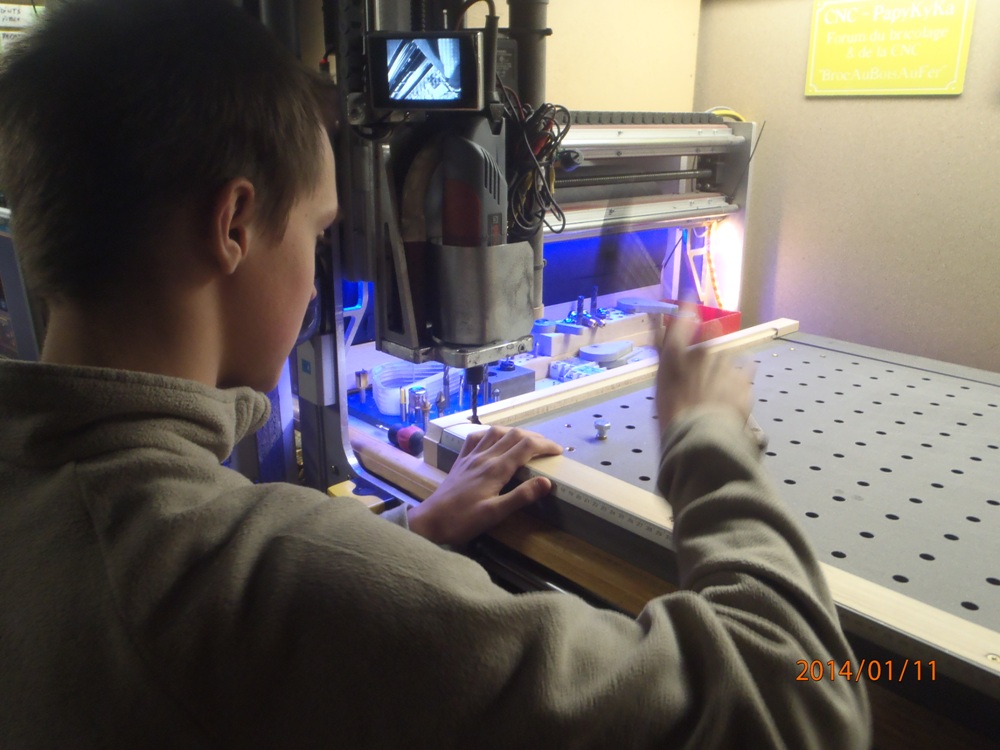

Et la relève est assurée par le petit fils de PapyKy, qui est venu avec Marc pour supervisé l'usinage.



Une grosse boite d’inserts, pourvu qu'il y a assez ??, et bien NON il m'en manque 19 pièces.

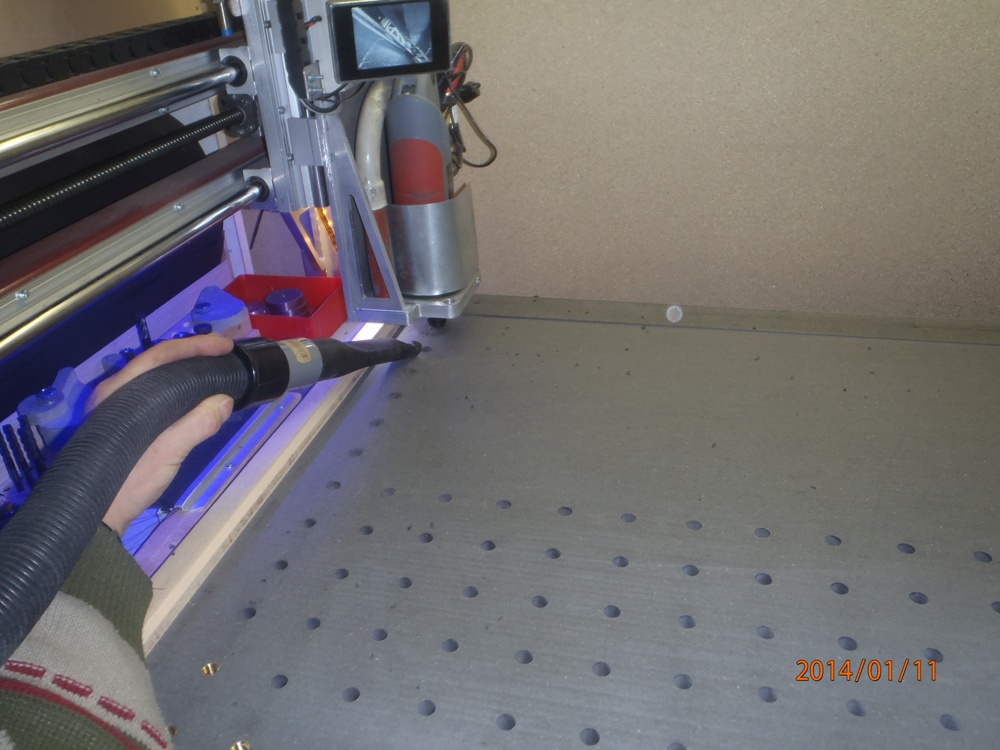

Et bien cette usinage a fait énormément de poussière, c'est très dure ce HDF Noir, beaucoup de résine.

L’assistant est là pour le Control qualité.





La suite sera de placer tous les inserts, A++, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sun 26 Jan - 22:08 (2014); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 12 Jan - 00:03 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

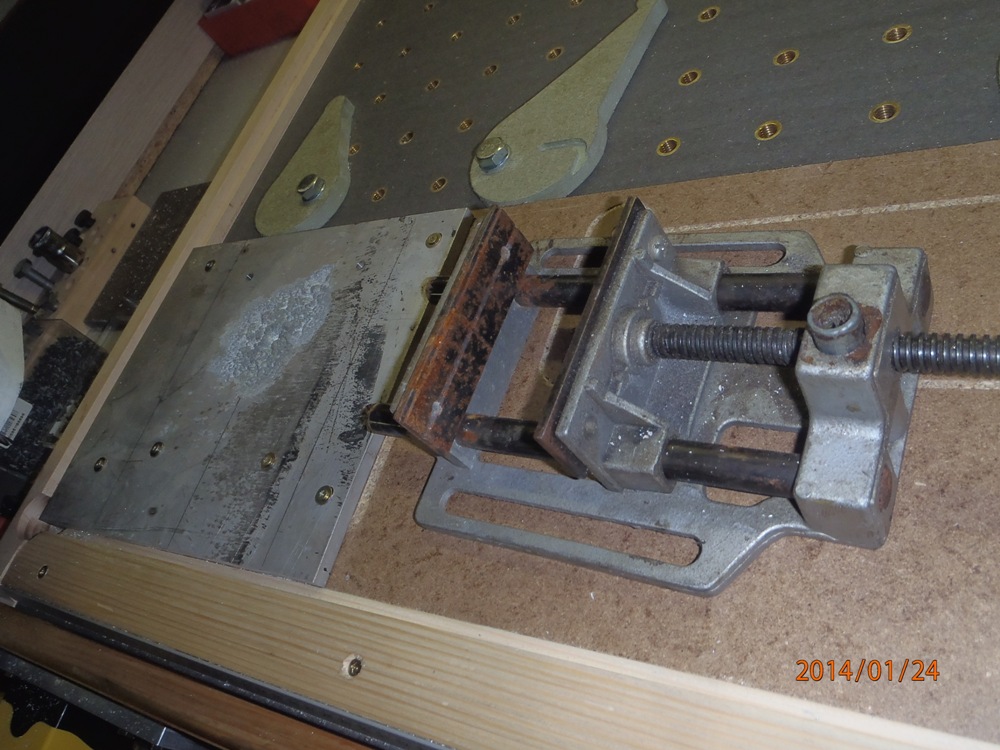

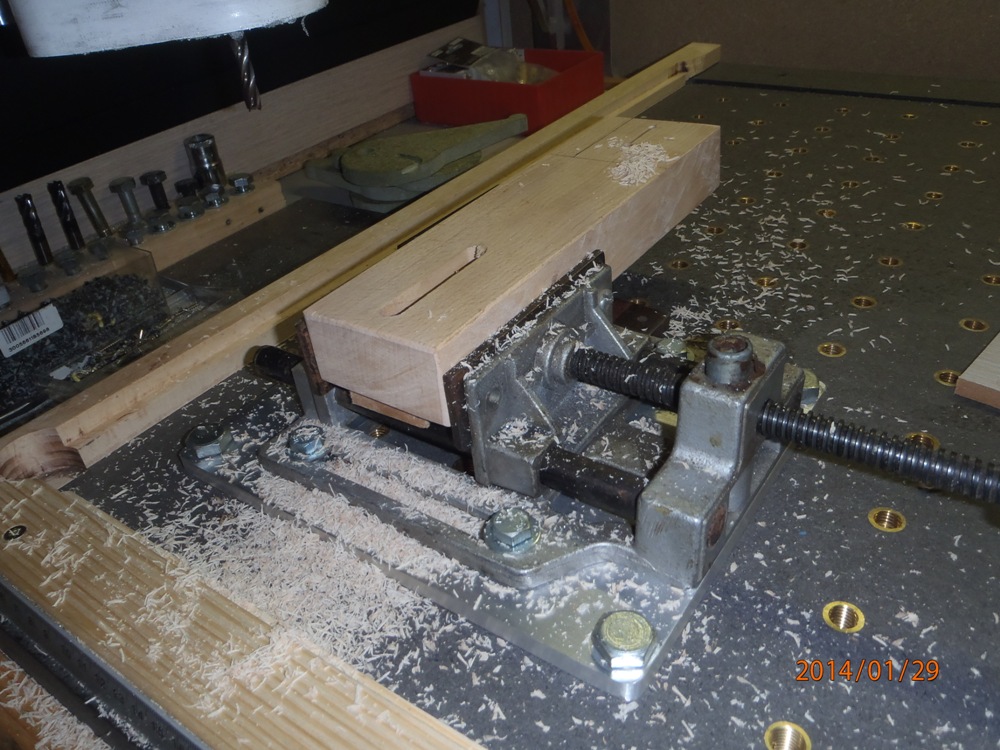

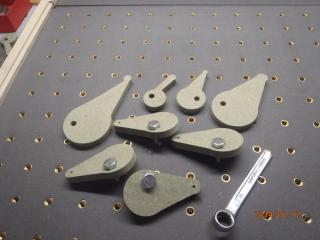

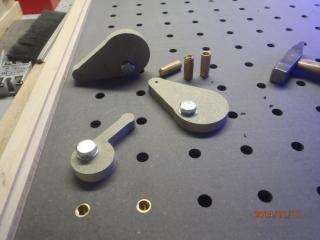

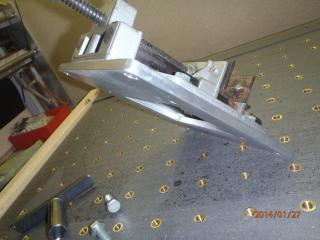

Pour utilisé cette fixation sur la table de 'UneKa-CNC'.











A++,
Au visiteurs et membres, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 10 Apr - 22:41 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 12 Jan - 11:36 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

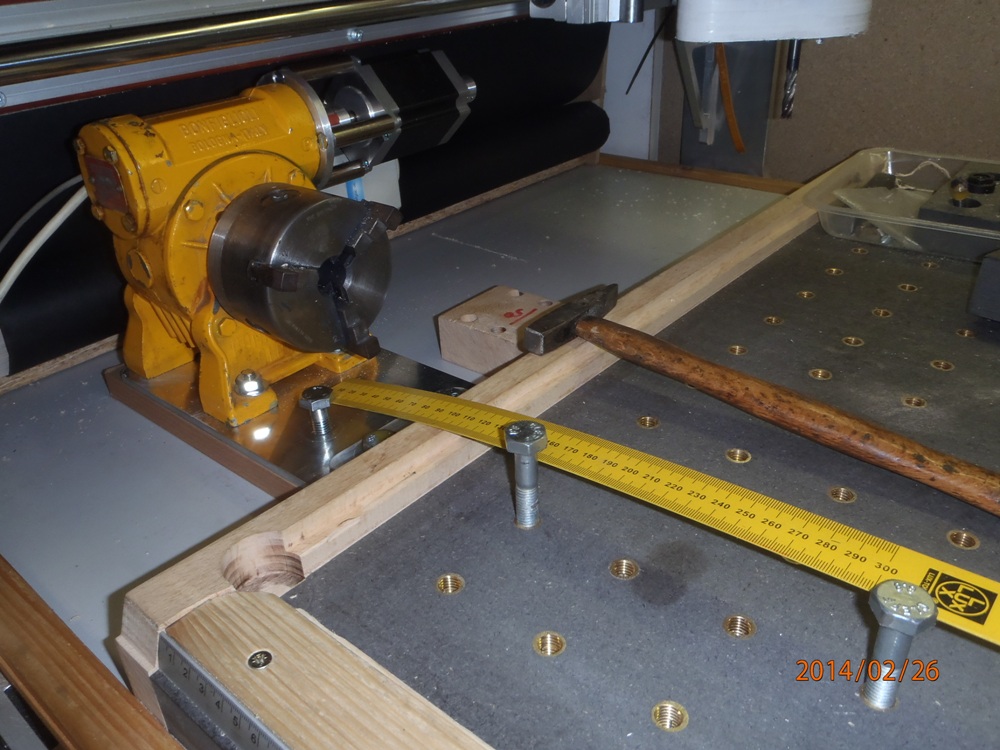

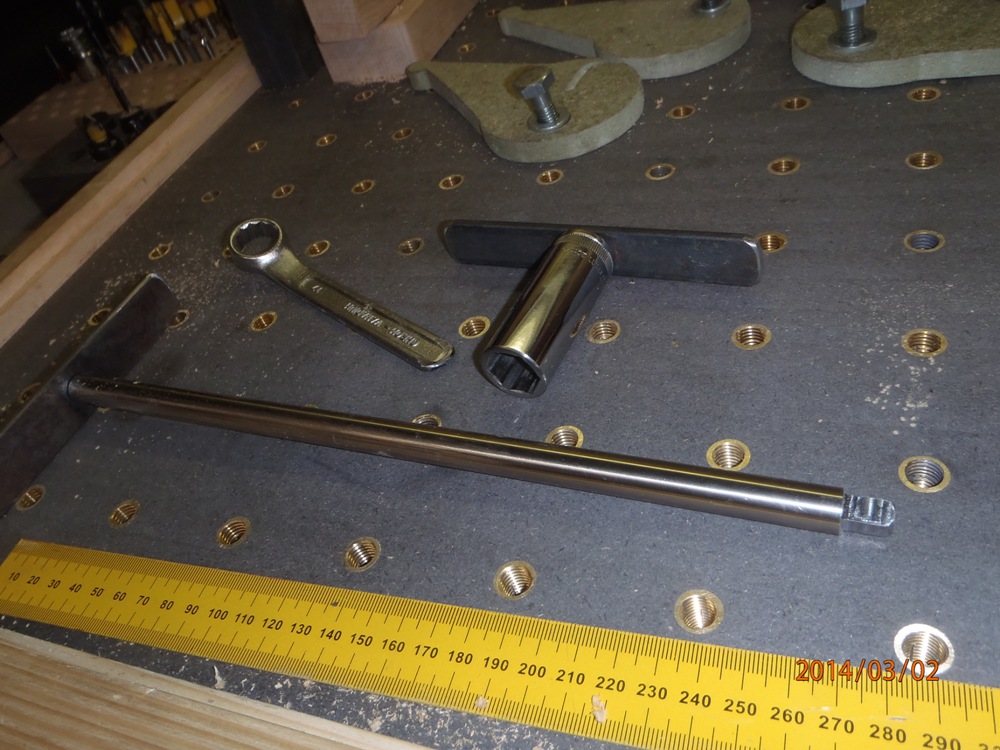

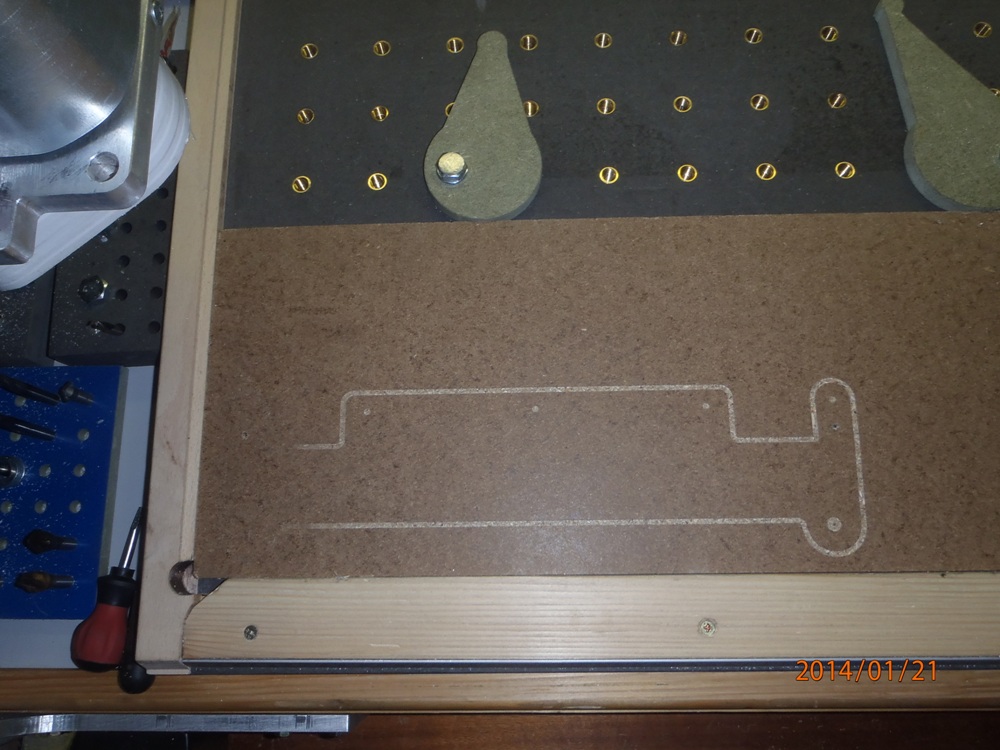

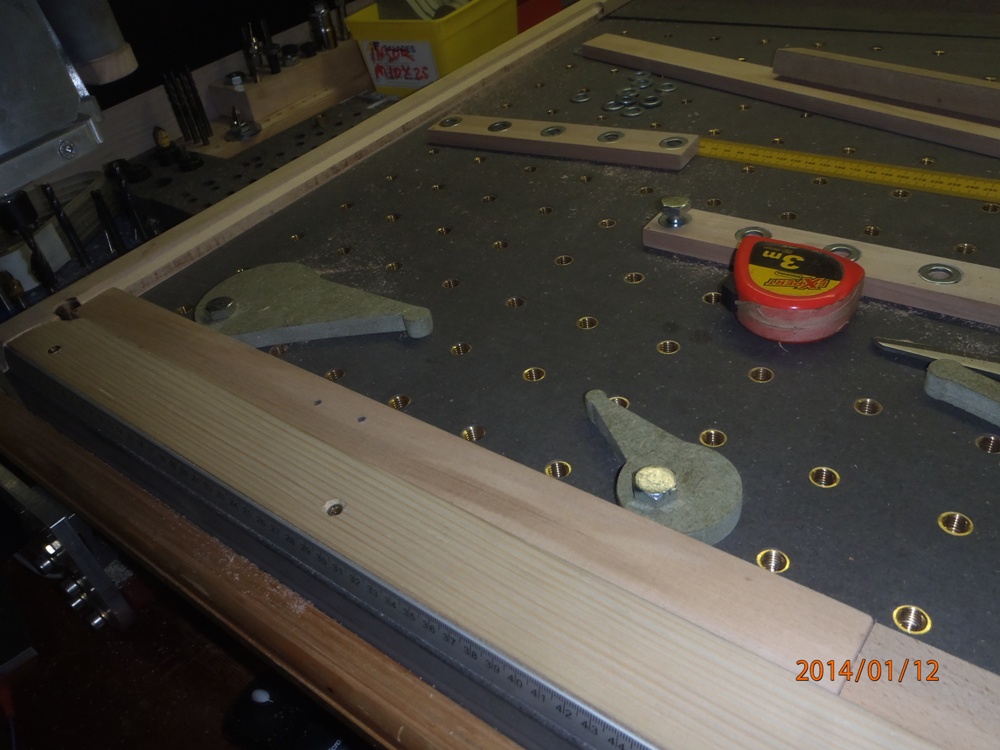

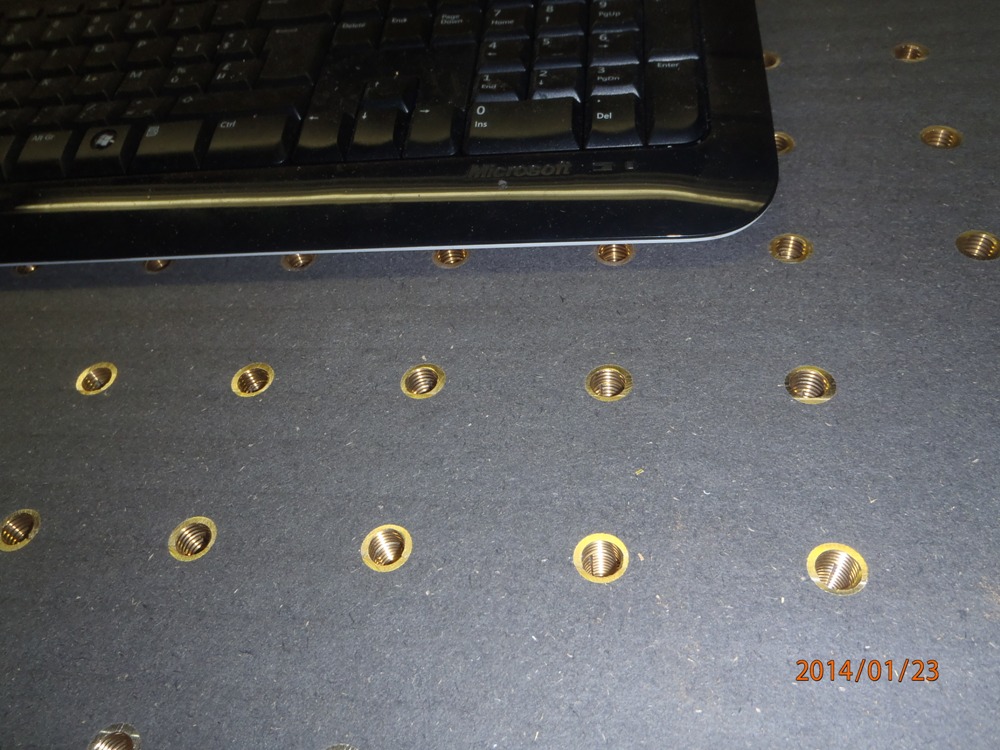

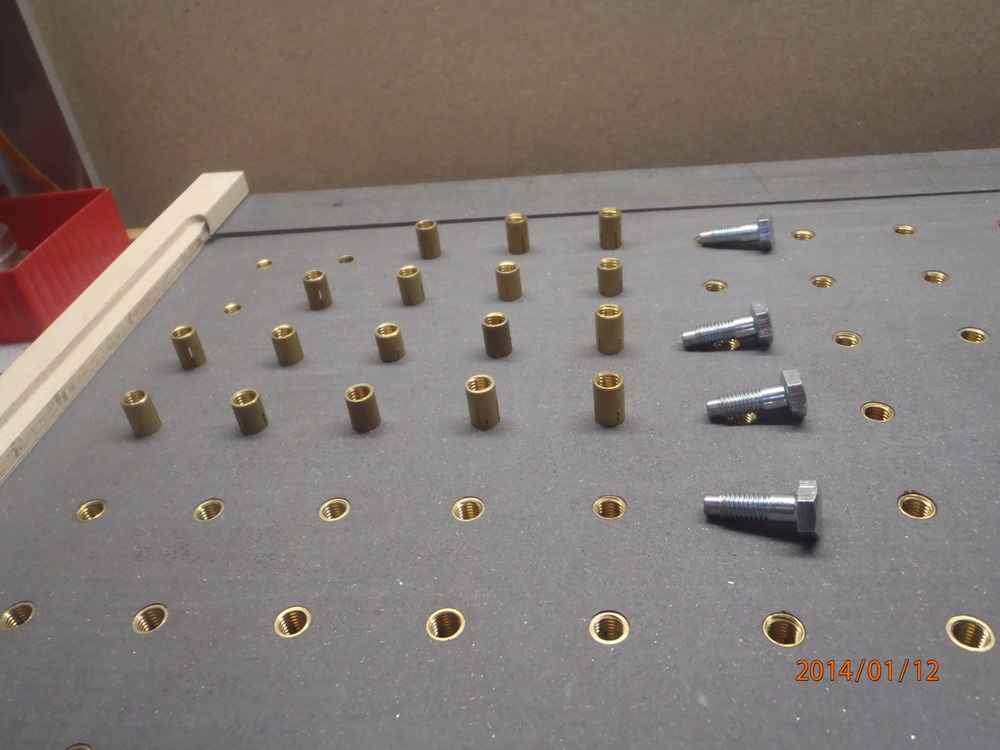

Placement des inserts sur la table de "UneKa-CNC".

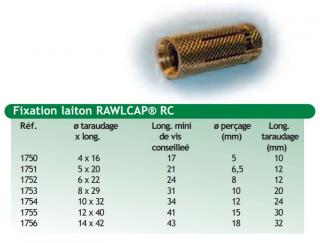

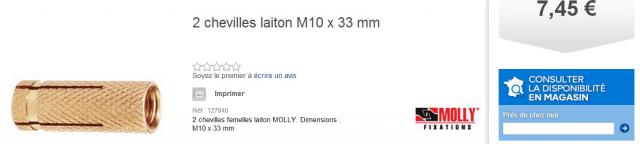

Diamètre de inserts est de 12.1 pour une vis de M10, qui ont été modifier en longueur et pour avoir un pilot.

Facile a placer ou l'on veut sur la table tout les 50 Mm dans les axes 'X & Y'.



Plusieurs format sont usiné en suivent des utilisations.










A++, pour d'autres aventures, PapyKy.

PS : Eh oui c'est pas donnée ces bêtes là, pres de 150 €uros au prix de gros, au détail faut pas toucher...






- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sun 12 Jan - 22:25 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 12 Jan - 21:40 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

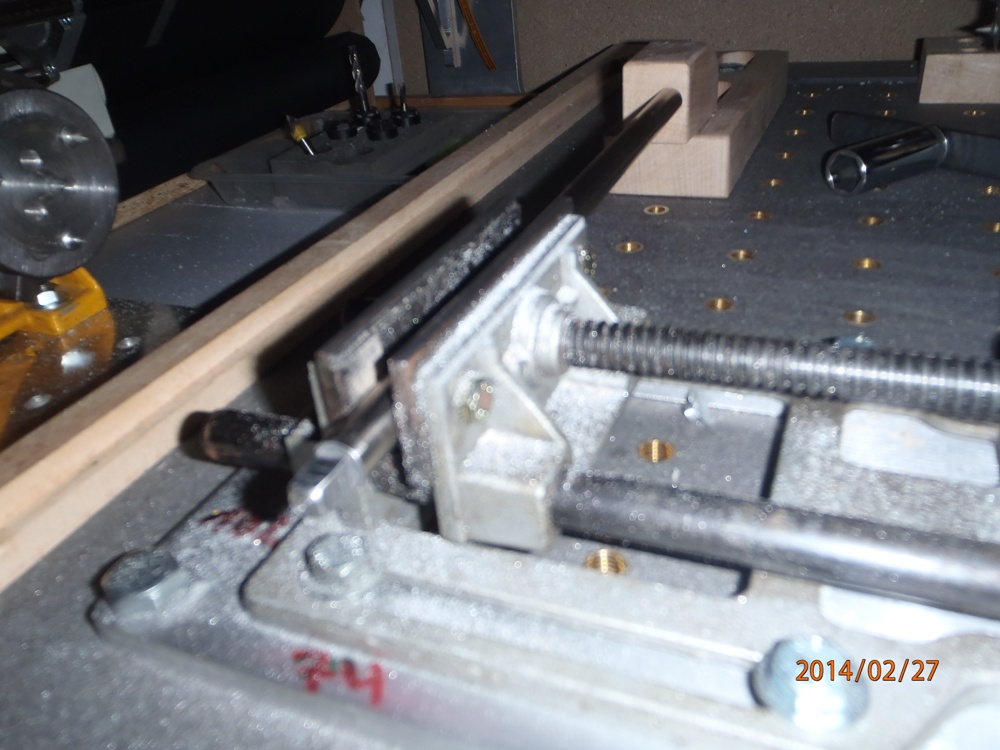

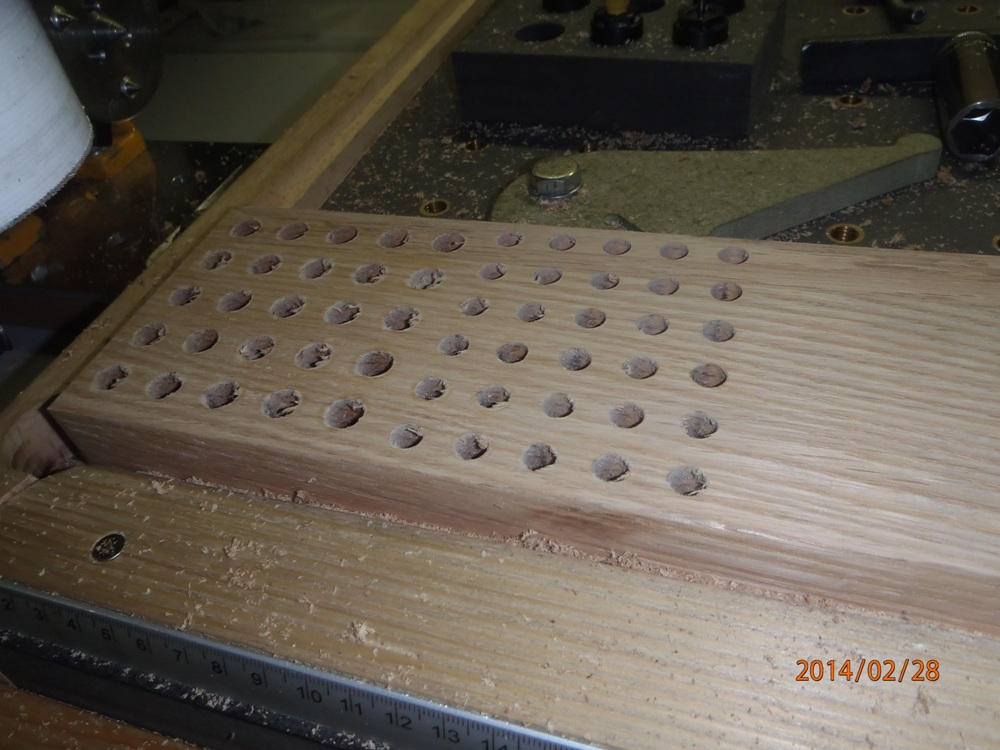

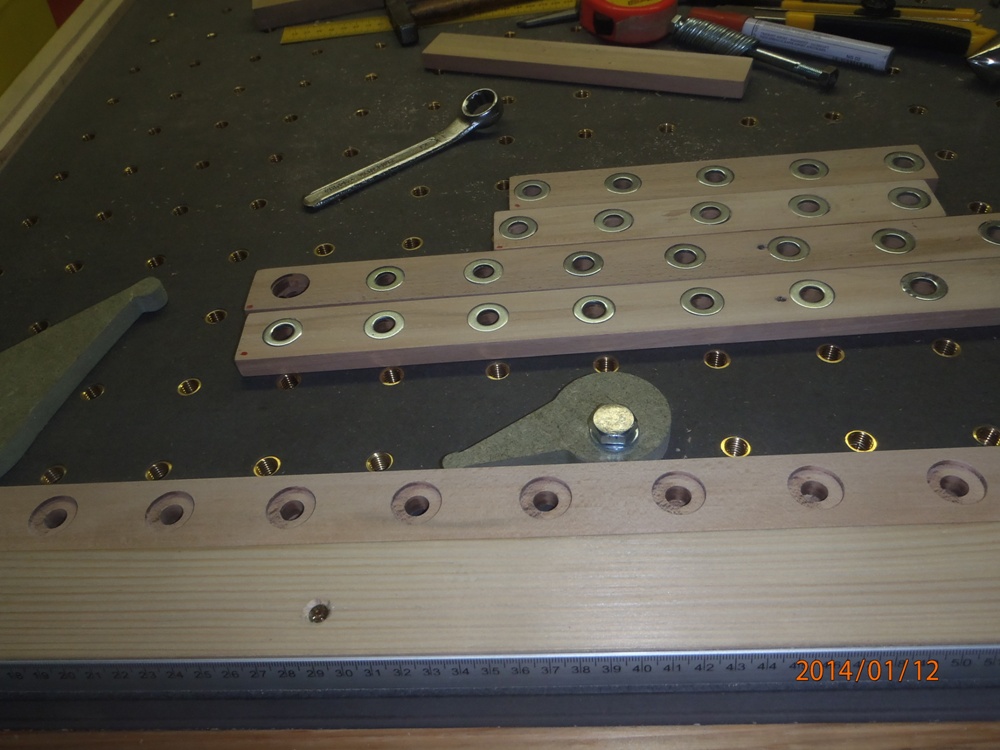

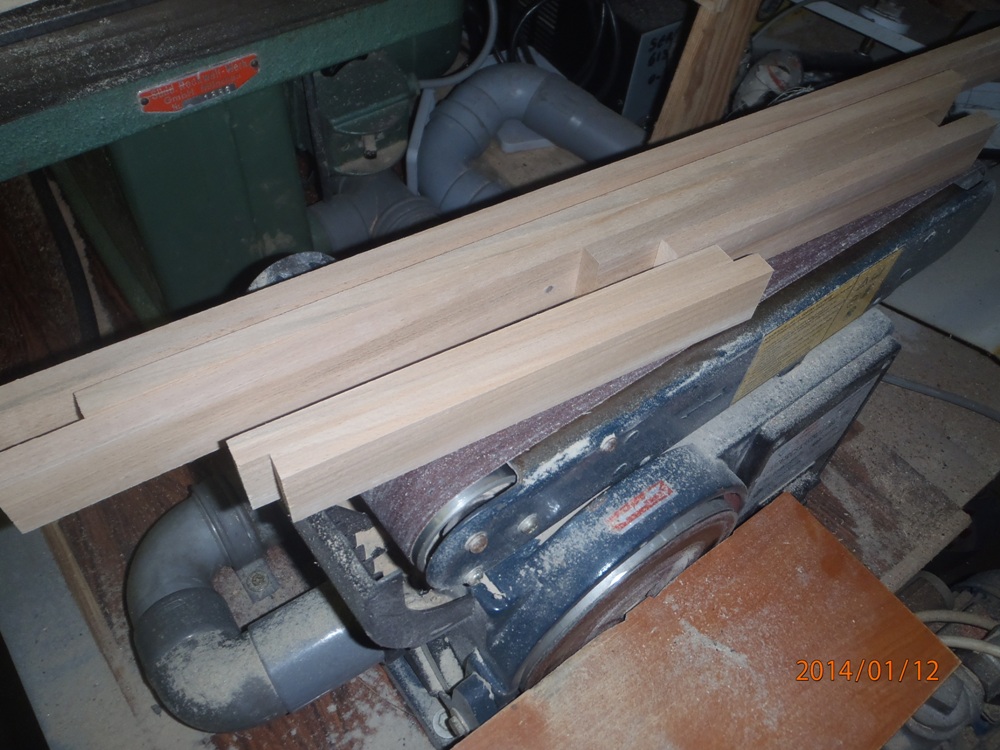

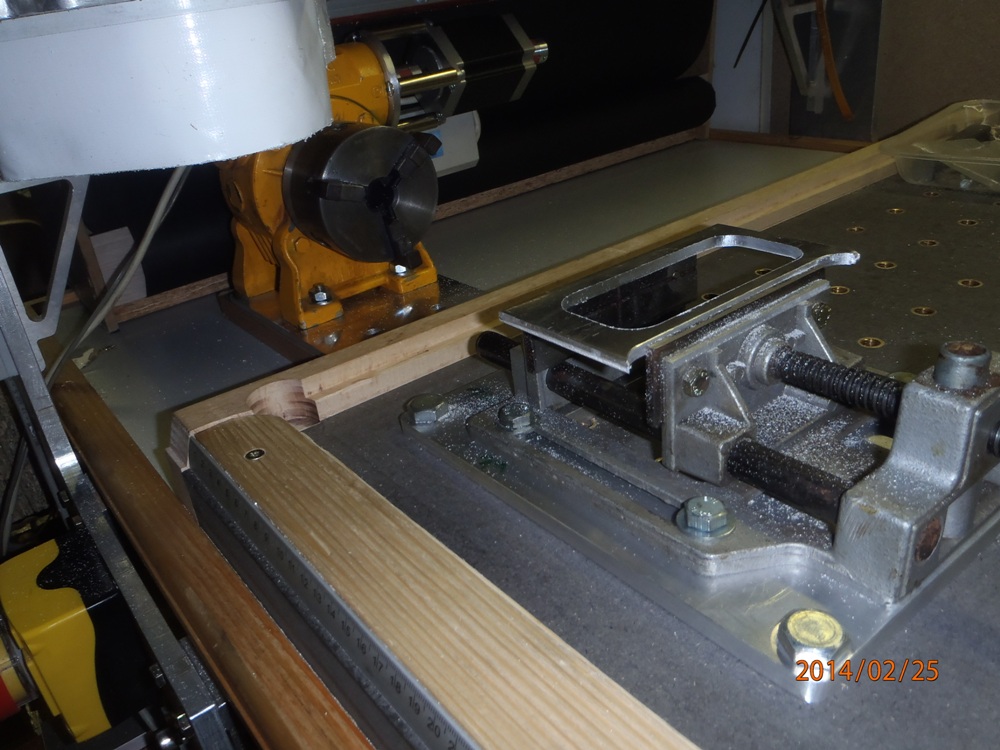

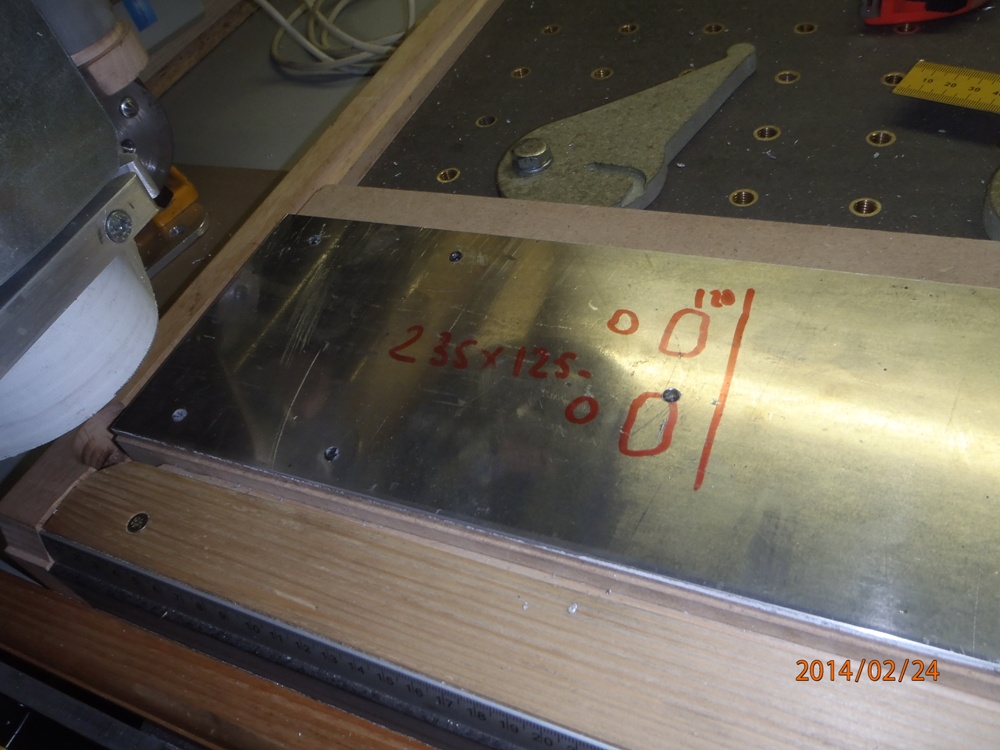

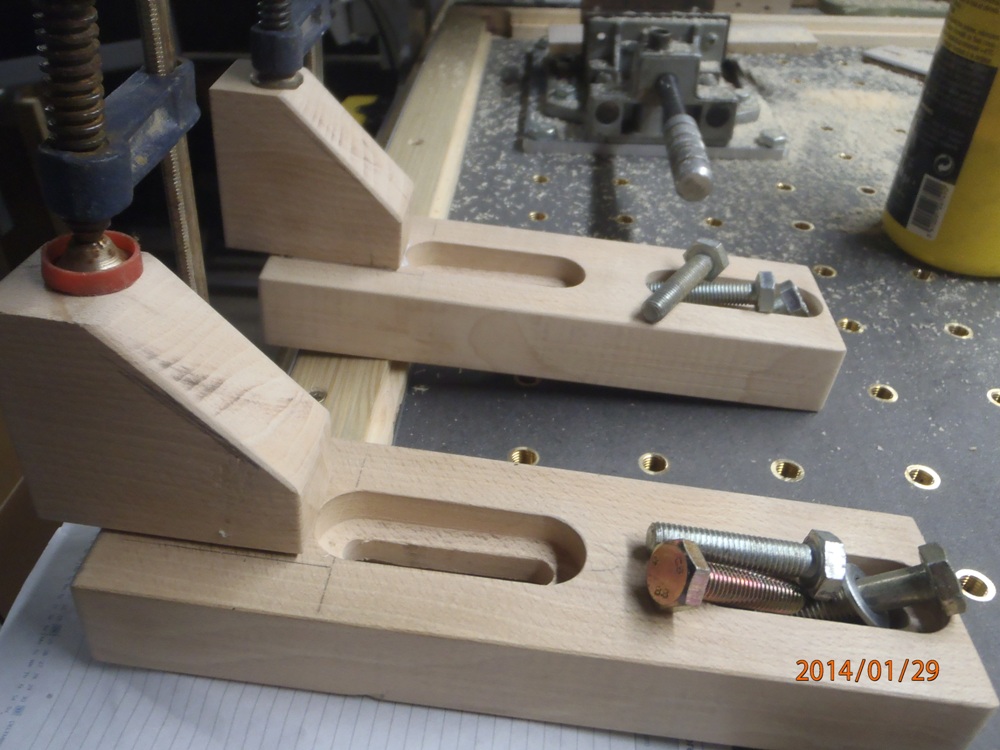

Pour le maintien des 'Brutes' il me faut des butées plus fiable.

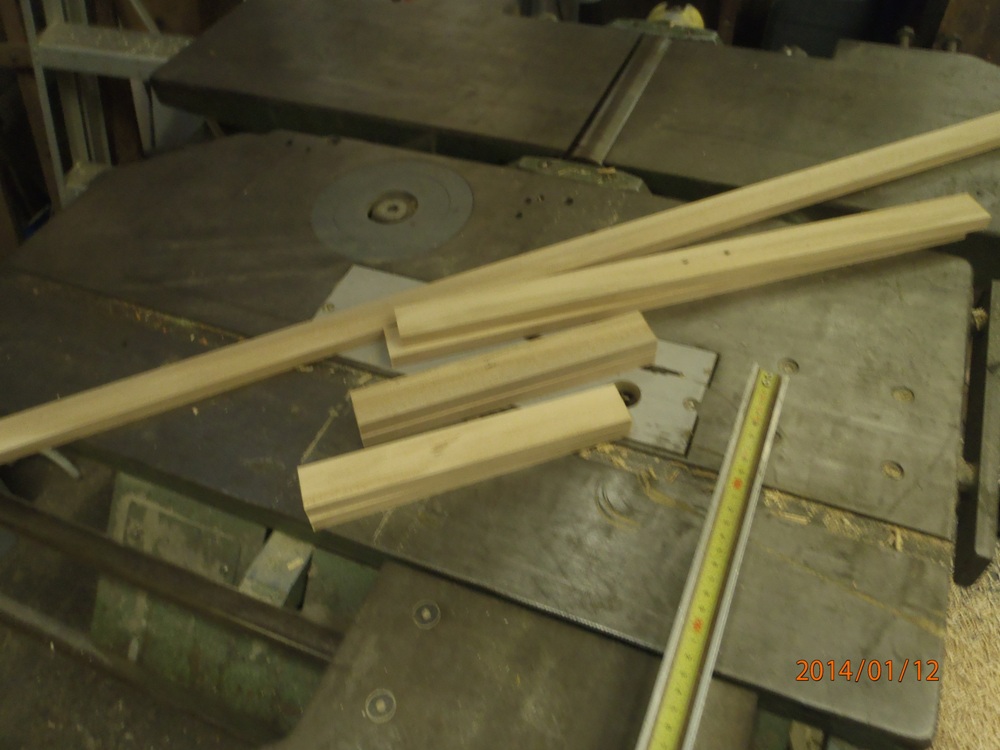

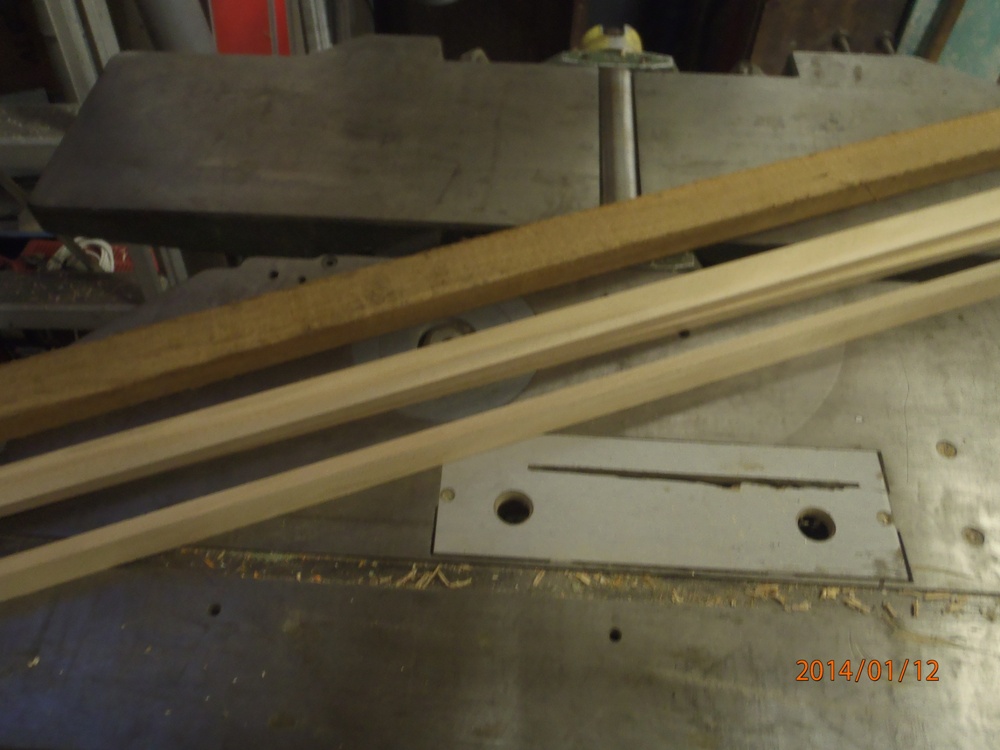

Un bout de 'hêtre' débité et mis a dimension de 33 x 12 Mm.

Et mis en longueur divers pour les différente dimension des 'Brutes'.

Un bon sablage, et c'est prêt pour sa fixation sur la table.

Des trous sont espacé des 50 Mm de la table, sur toute la longueur des lattes qui seront fixer ainsi solidement.

Des embases pour placer une rondelle a chaque trou, pour un meilleur assise.

Les rondelles seront collée pour les maintenir, si cela est le cas car les rondelles n'on pas toutes le même diamètre.


D'autre type de fixation sur ce lien.

A++, pour la suite, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 14 Jan - 21:42 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote









1178 visites du 06/03/2013 au 14/12/2013.
  a vous d'avoir venu faire une visite sur le forum.
 PapyKy.
d’être 1461 au 15/01/2014
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 25 Jan - 10:43 (2014); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 15 Jan - 13:19 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Salut a tous.

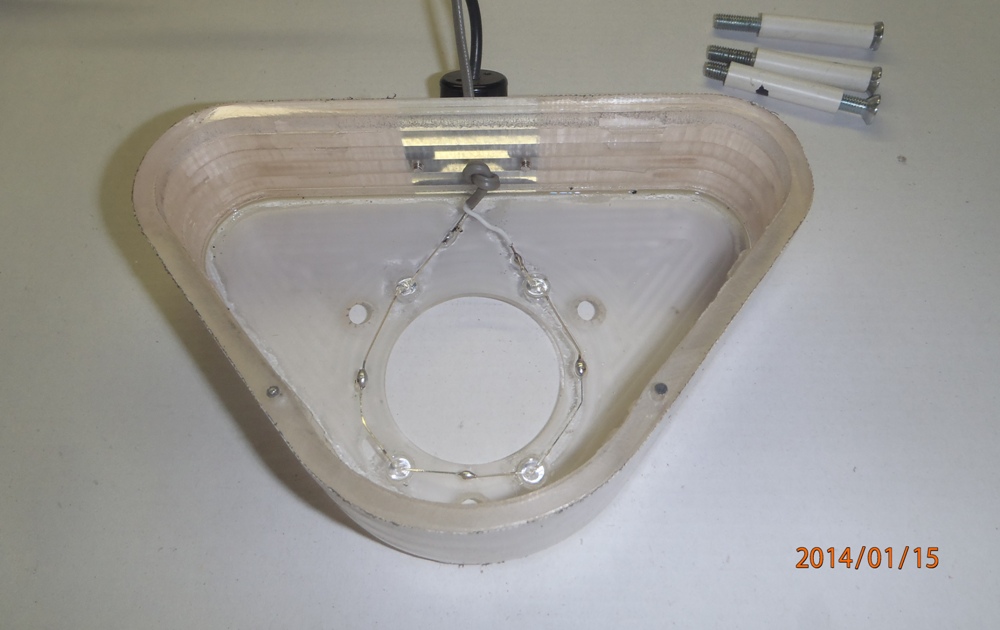

Modification de éclairage de la broche.

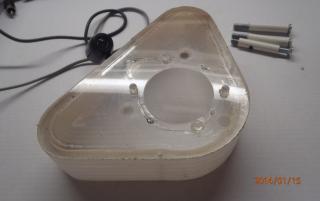

Placement dans la coiffe de l'aspiration de 4 LED HR, autour de la broche en série sous 12 V.

Simple comme montage, Attention au sens de connexion des diodes, +-+-+-+- sous 12 V, car diode de 3.2 V.



Forte différence de lumière, surtout après placement un PVC blanc sur le pourtour, a voir lords d'un usinage,



A++, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 22 Jan - 23:14 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Lors d'un petit travail, je constate que........



La table a bouger !!!!!!!, de combien 0.5 sur 450 Mm dans l'axe du 'X'.

Les 288 inserts on bombé le panneau vers le haut de plus de 2 Mm en sont centre, donc re-rectification.







Voila c'est propre.

De prés on vois bien les inserts a ras du bois HDF



A++, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 25 Jan - 01:35 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Et encore du neuf sur cette "UneKa-CNC".

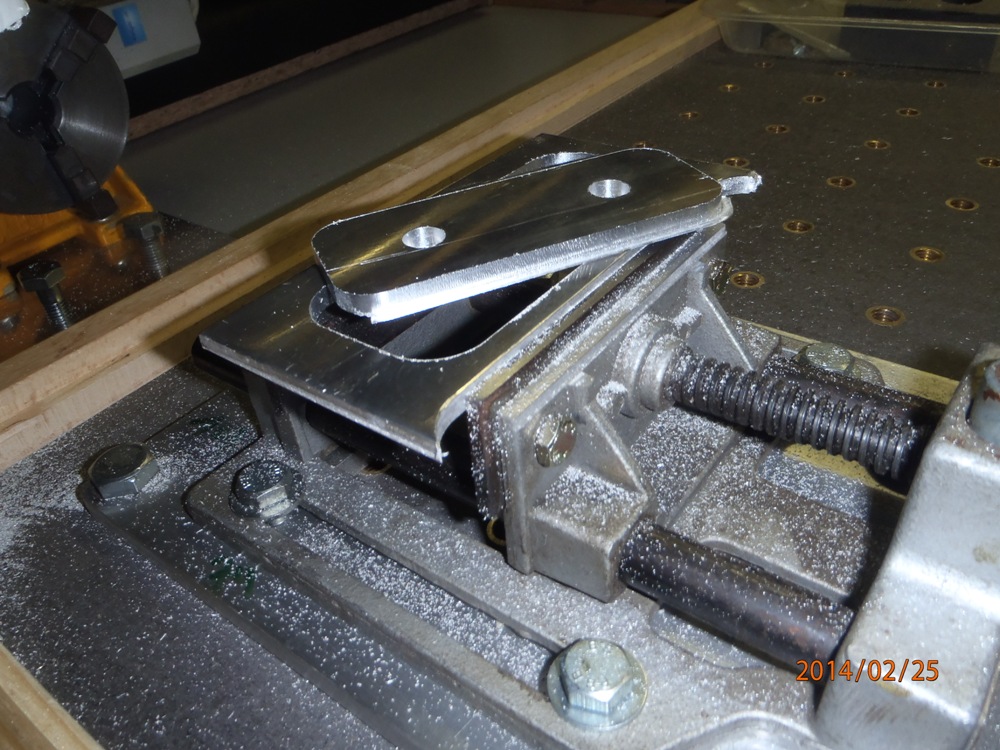

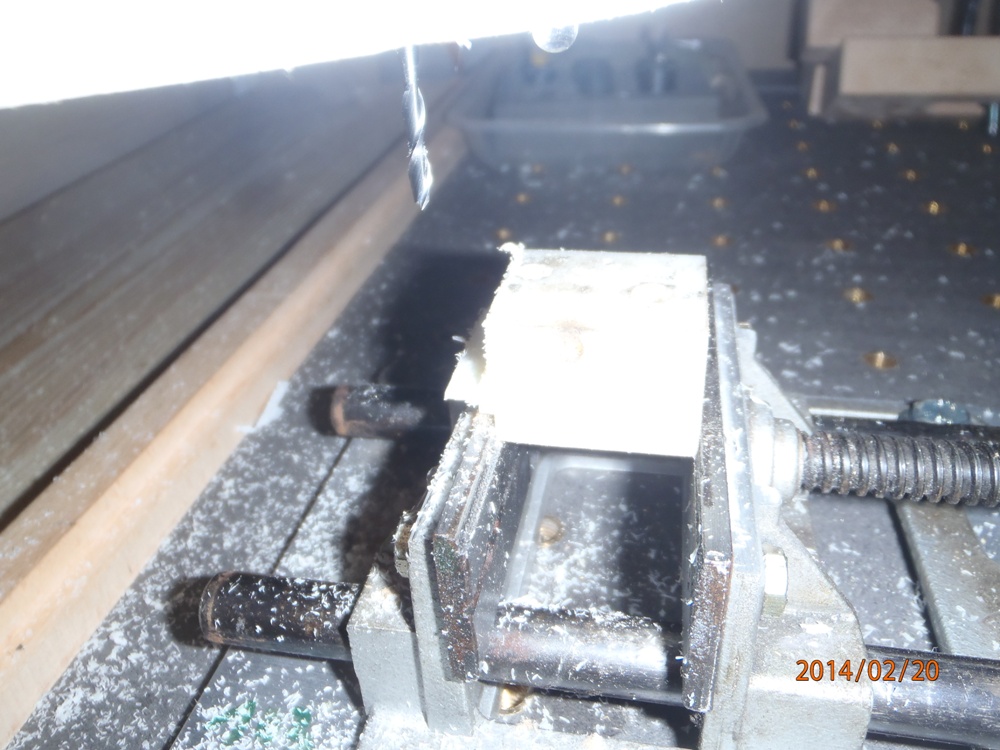

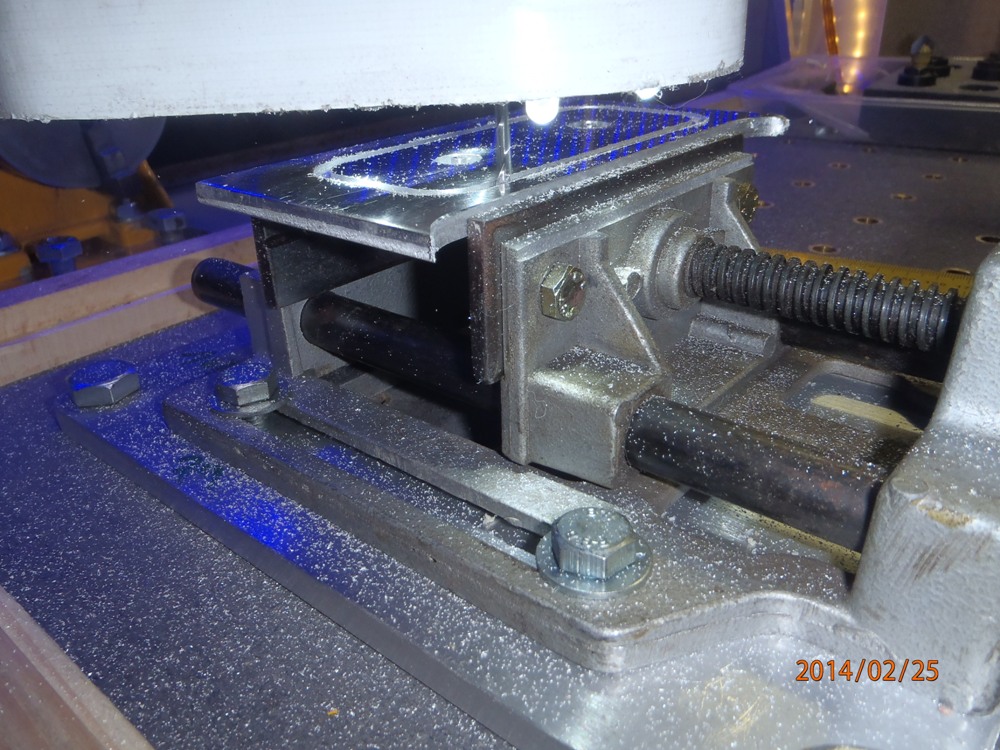

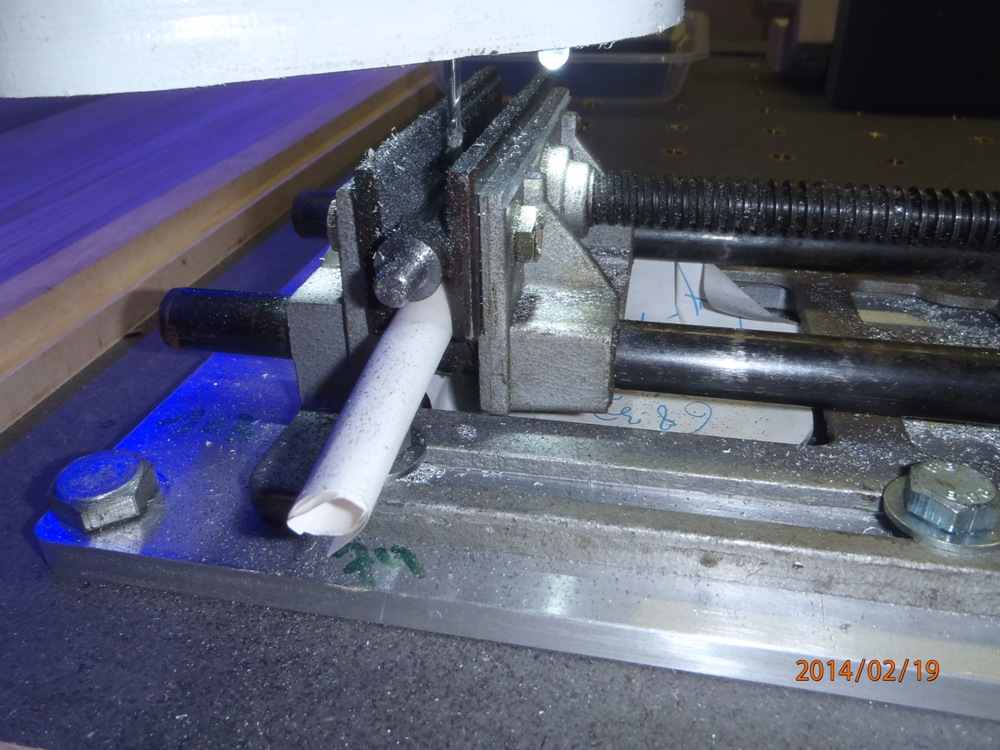

Un petit étau est utile pour le maintien de petite pièces, alors, me voici et la tôle qui me servira a ma fixation sur la table de "UneKa-CNC".



Et pourquoi intercaler une tôle ?? : car les dimensions de l'étau est en pouce et en plus très mal usiné sur sa base.

Ainsi sera facile pour le placer ou l'on veut sur la table par quatre vis.

Quatre trous tarauder a M8 pour la fixation de l'étau sur la tôle.



Et nous voila prêt pour être fixer sur la table a n’importe que endroit par quatre vis de M10.


Pour pouvoir faire des pièces multiples.


A++, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 29 Jan - 21:22 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

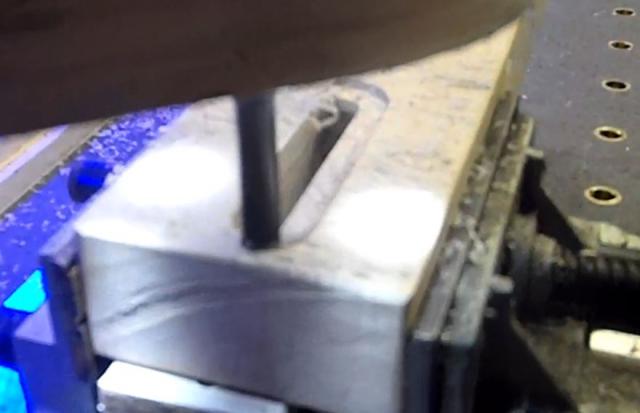

Réalisation de butées.



Deux trous oblongs de 50x10 Mm avec chanfrein pour loger tète de vis en bois de hêtre.






Reste a placer deux vis pour la fixation dans le talon, qui sont encollé.


A++, PapyKy.






- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 5 Feb - 23:08 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Salut a tous.

Voila encore diront d'autres.

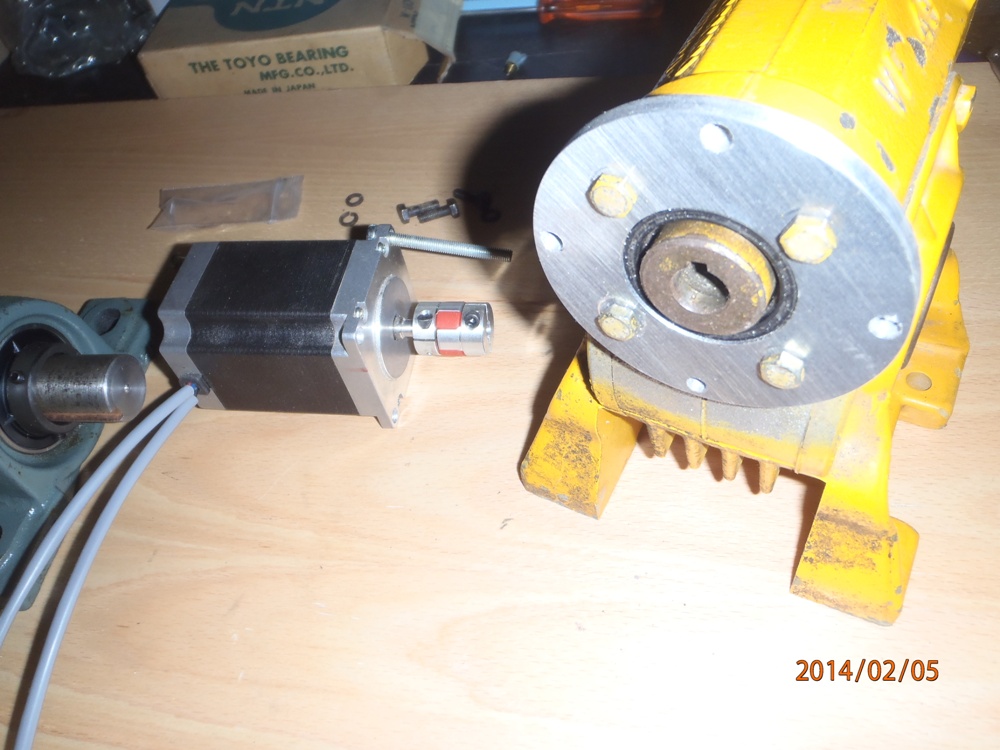

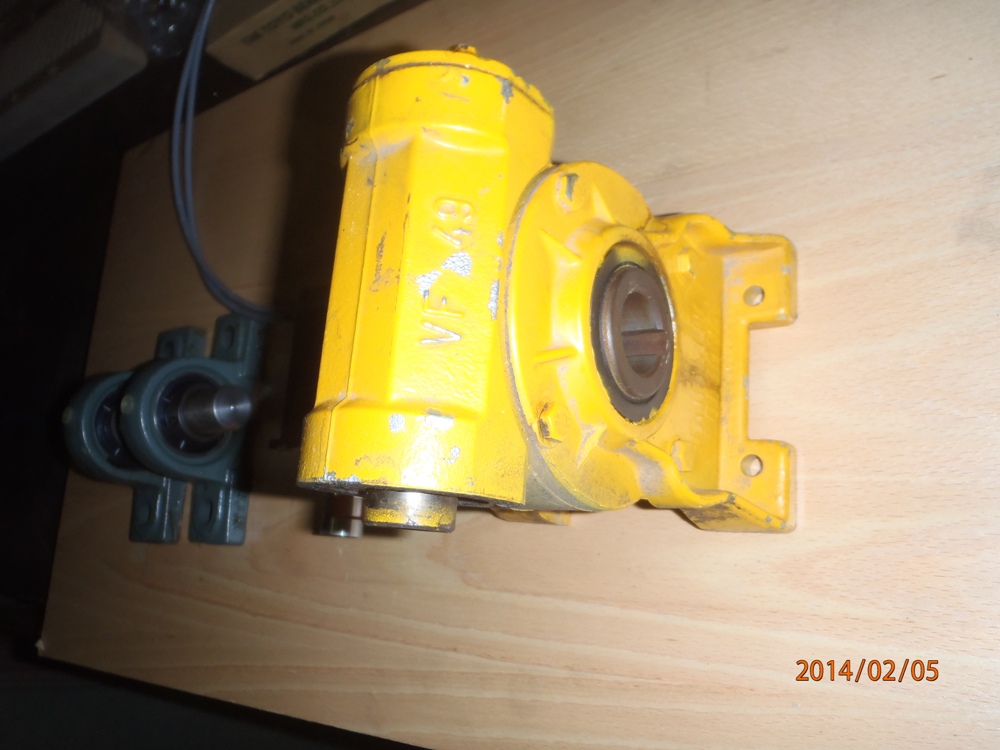

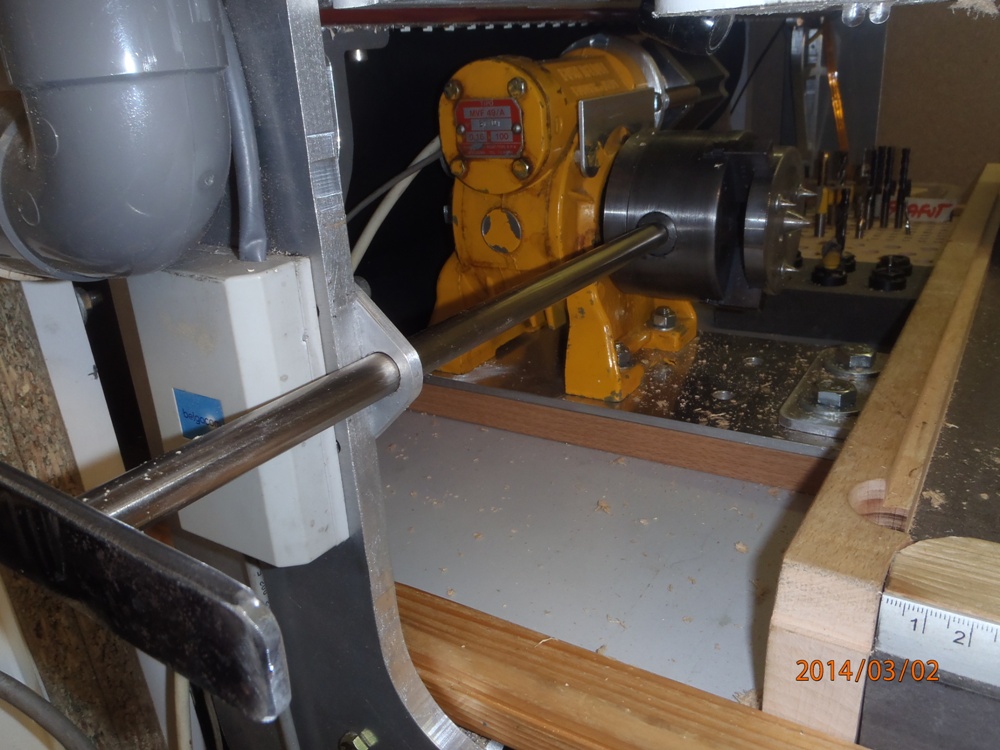

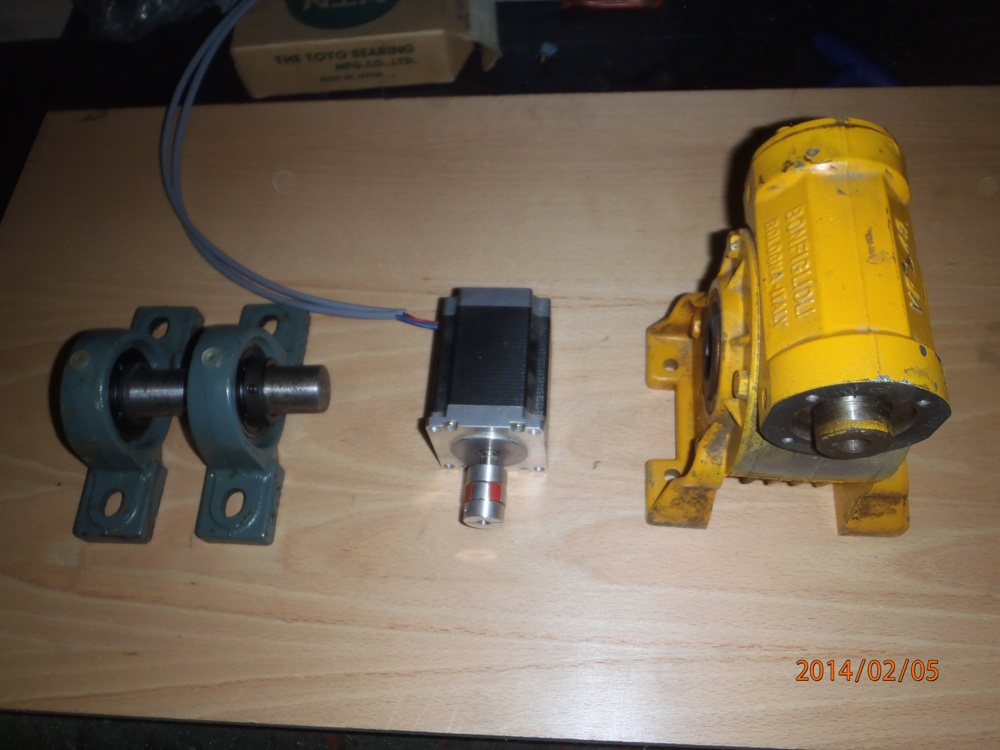

De quoi faire un quatrième axe pour faire de la 3D.

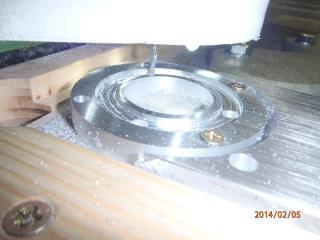

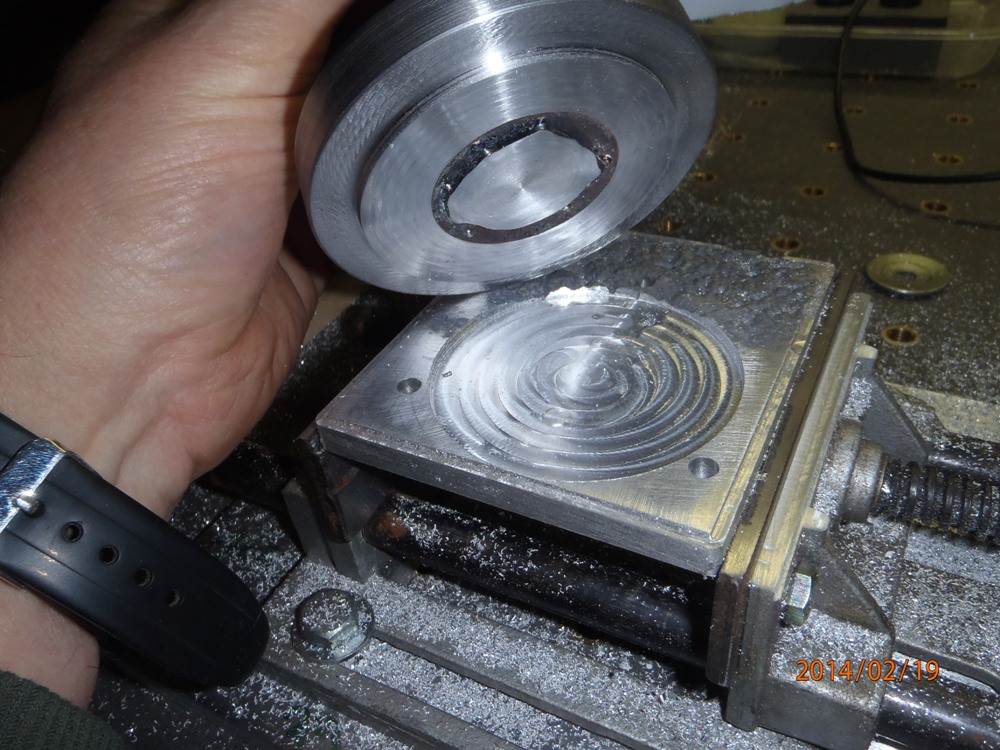

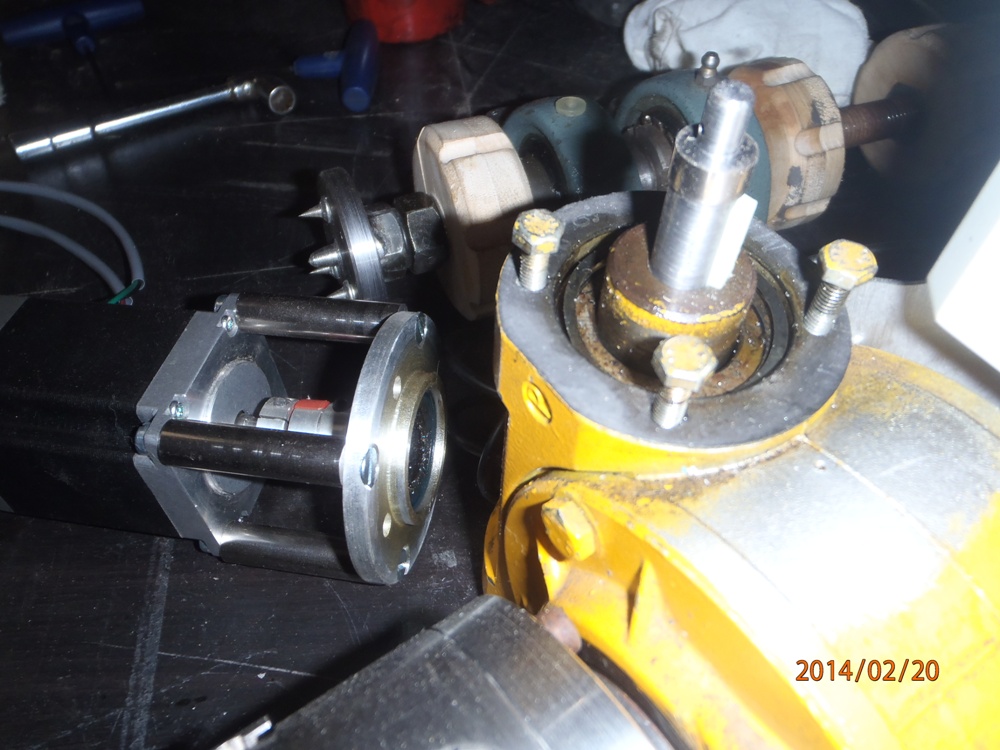

Mais pour cela faut tourné une nouvelle flasque pour la fixation du moteur PàP.



Un bout de tôle de 10 Mm en aluminium, et quelques heures plus tard.

La voila en phase terminal, reste a la placer sur le réducteur.



Voila les deux dernières passe, reste après de polir les faces, placer le bourrage et fixer sur le réducteur.

Et a faire des entretoise pour sa fixation et l'accouplement a usiné.

Et a placer un bout d'arbre avec un mandrin pour maintenir les pièces a tourné.


A++, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 6 Feb - 19:55 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

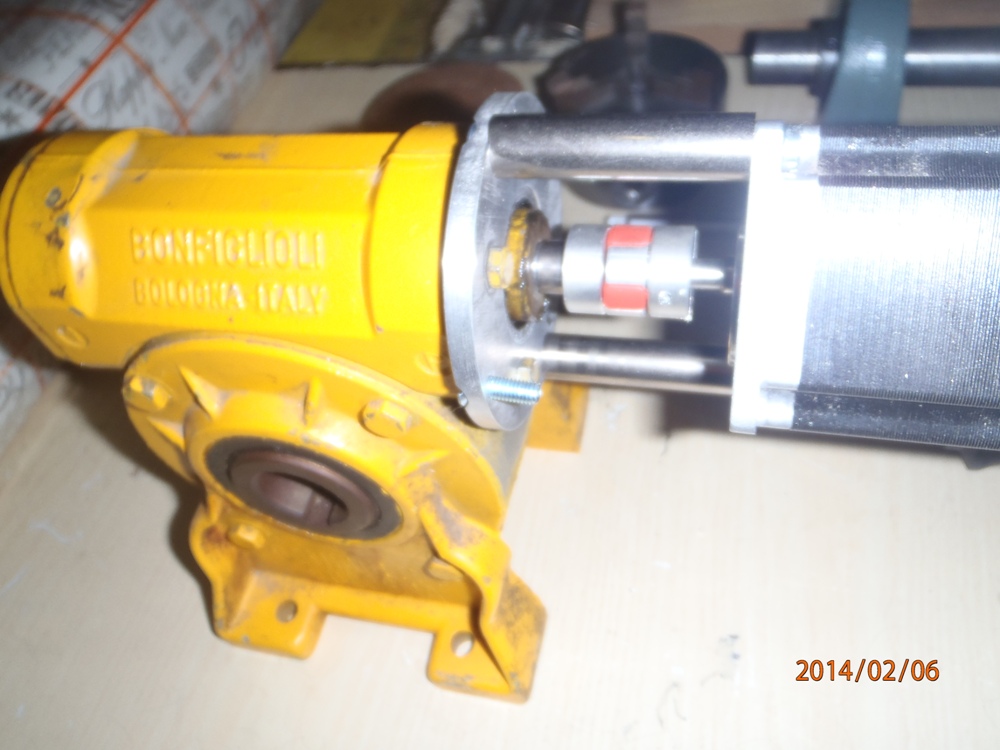

La suite.

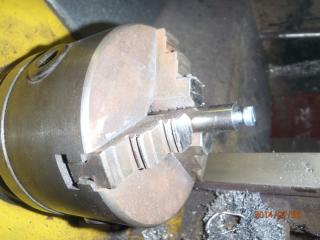

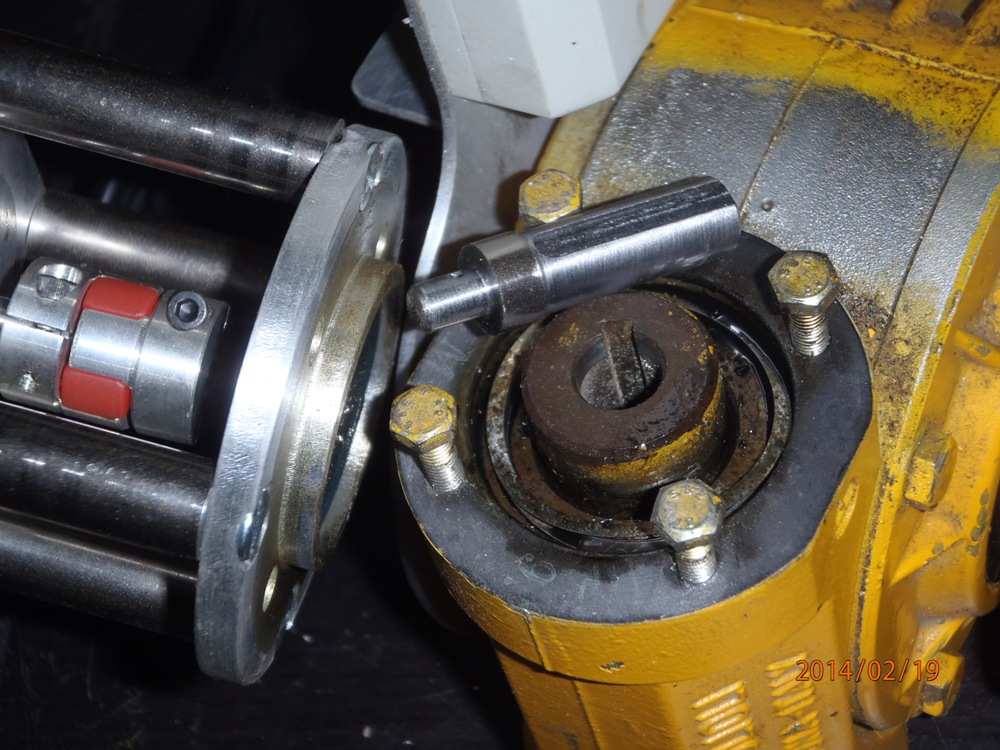

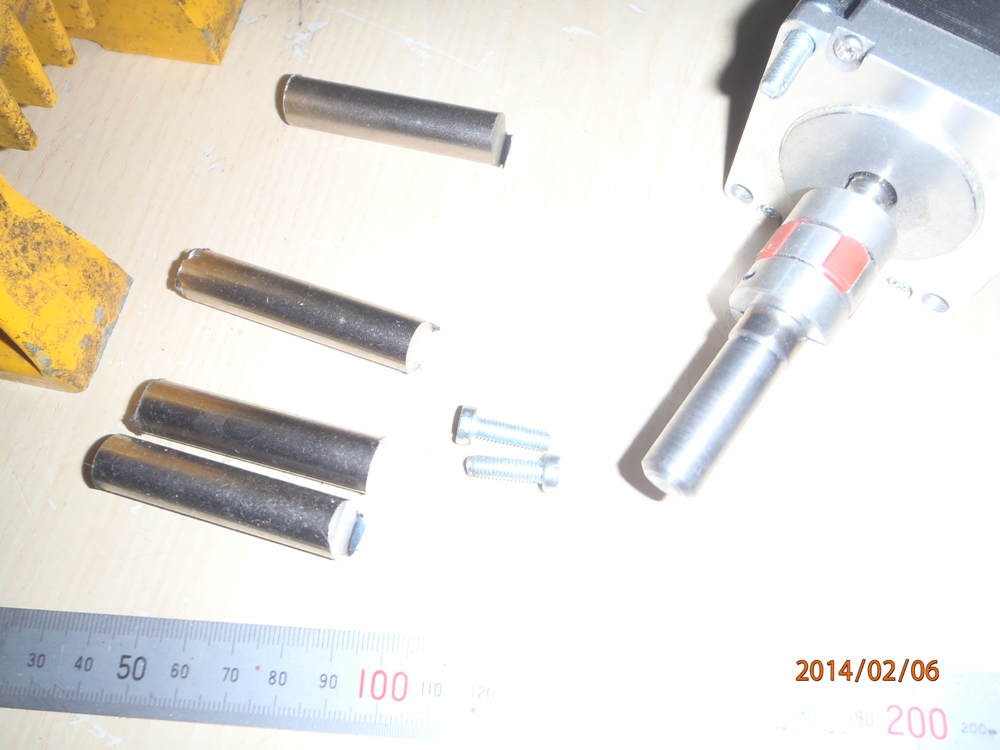

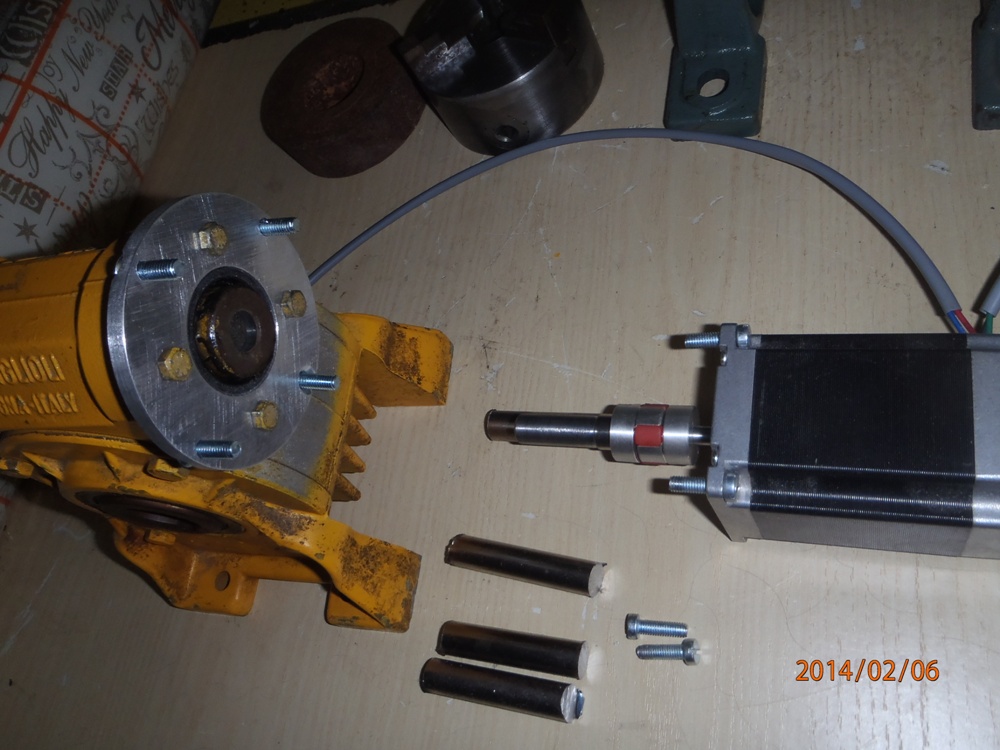

Dans un bout de rond étiré de 12 Mm, faire un axe pour l'accouplement, de 1/4 vers 11 Mm et quatre entretoises.

Les entretoises de 47 Mm de long et doit pouvoir recevoir une vis de 5 Mm, de chaque cotés.

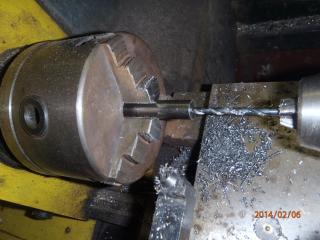

Pour cela un mèche a centre et un foret de 4.1 Mm.



Passer les tarauds de 5 Mm sur 20 Mm des deux cotés.

Reste deux a finir, mais se serra pour demain.




A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 18 Feb - 00:42 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 7 Feb - 19:10 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

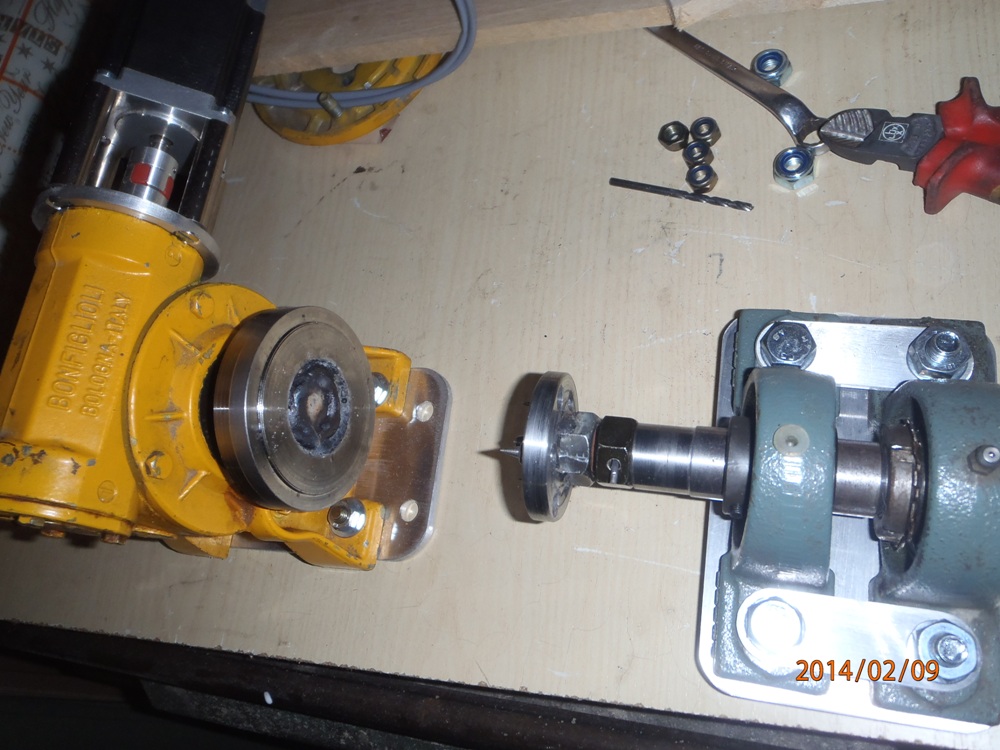

La suite.

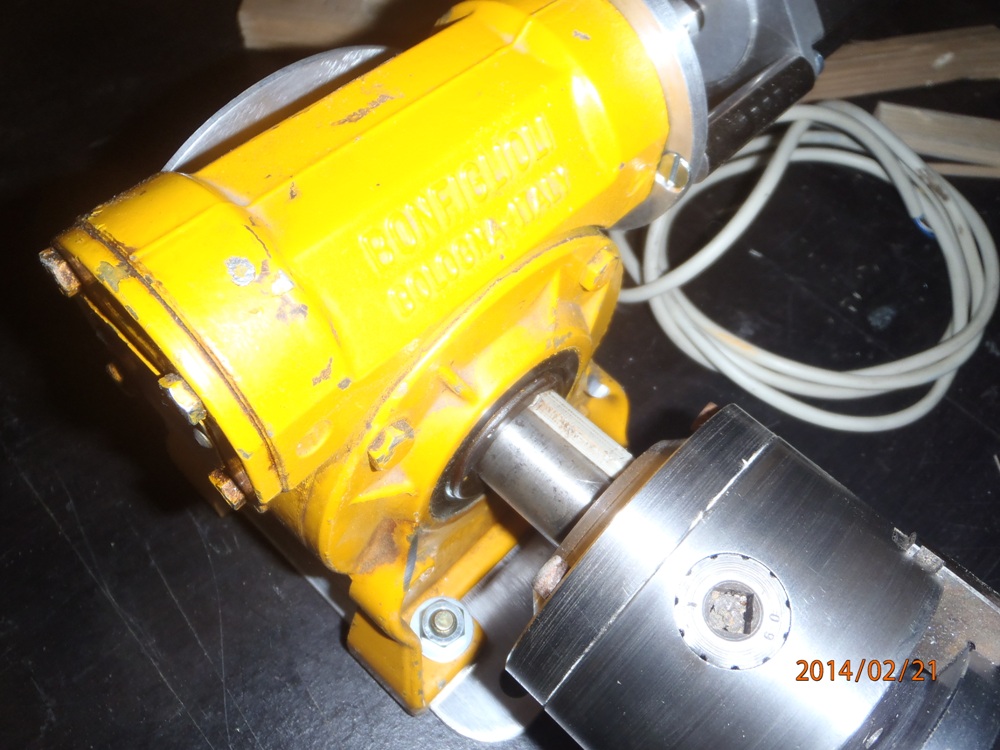

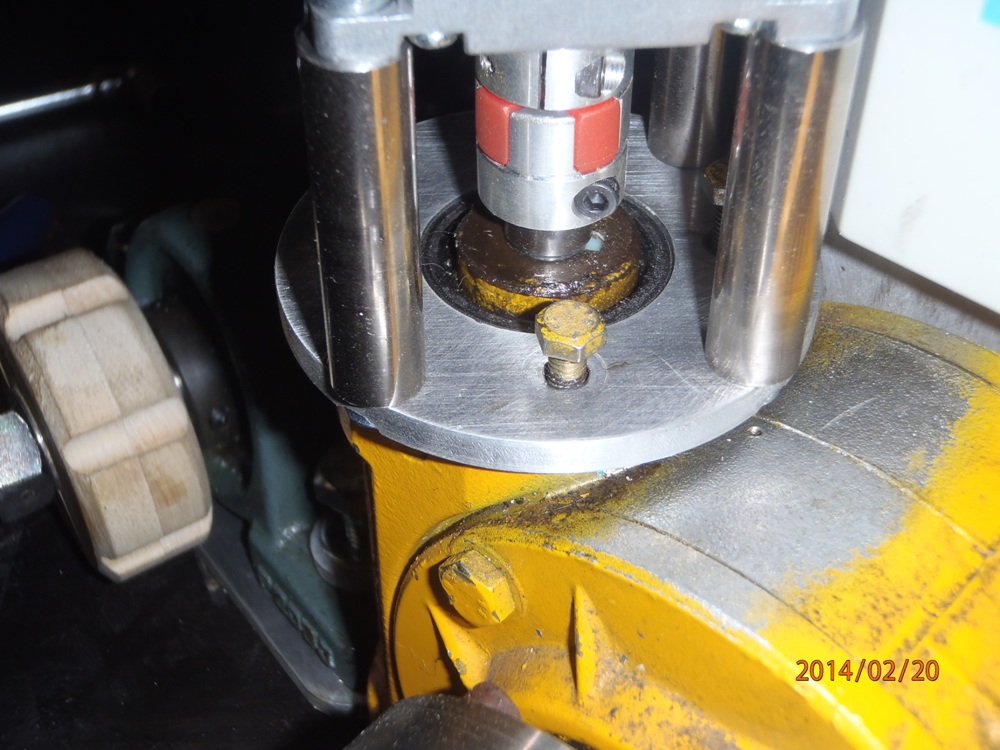

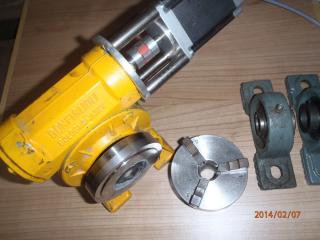

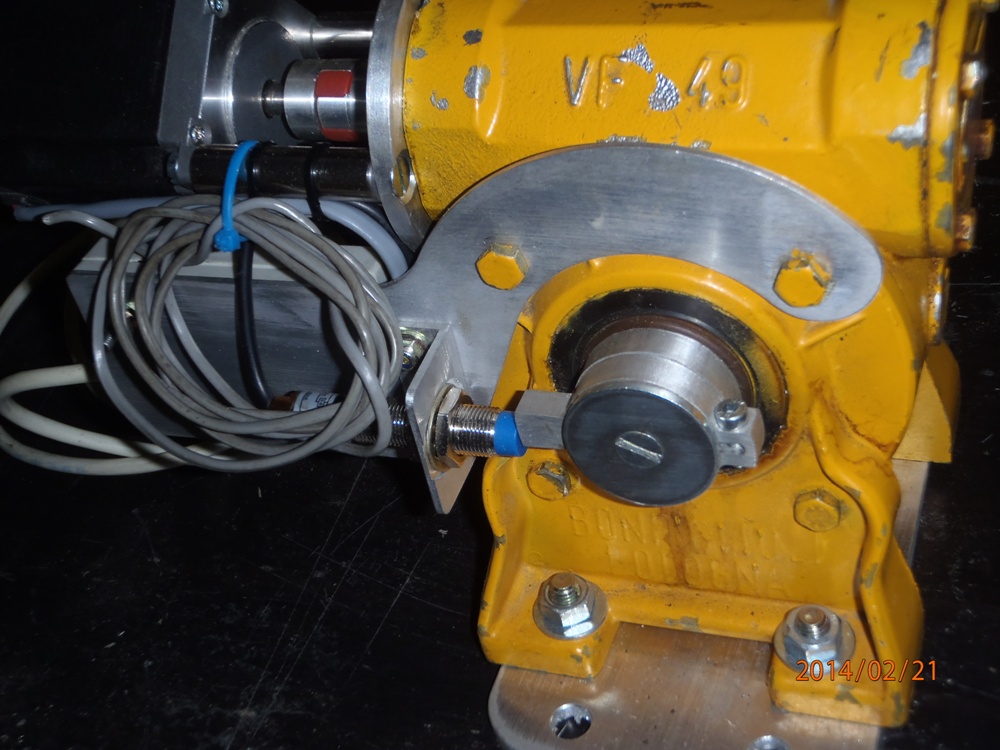

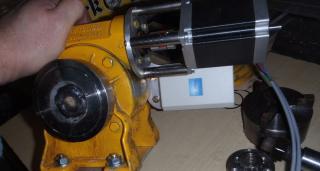

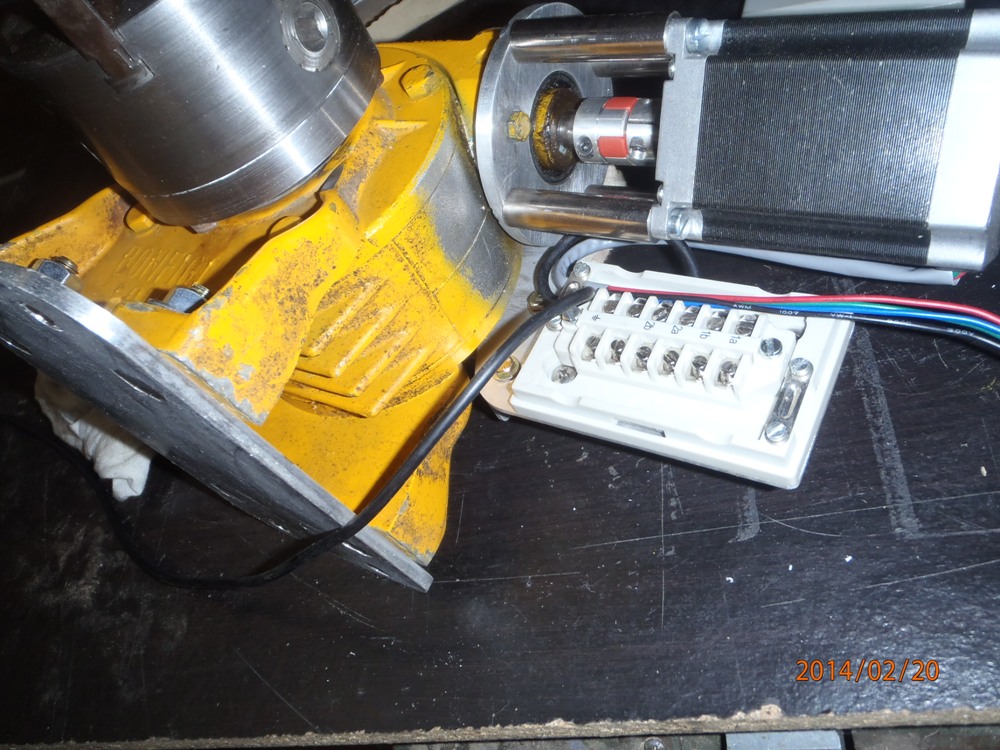

Le moteur est a sa place, et la flasque pour le mandrain tournée et soudée a l'axe de 25 Mm.



La flasque est avec un congé pour allez contre les roulements du réducteur.

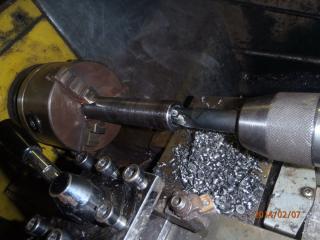

Un autre axe est percé a 10 Mm et puis a 16 Mm, pour recevoir une tige filetée de 16 Mm.



Et une partie sur 50 Mm est ramenée a 20 Mm, pour passé dans un palier auto-serrant, qui servira de butée.



Sur la tige M16, quatre écrous serons utilisé, le premier sera soudé a l'axe, l'autre sera soudé sur la tige pour recevoir un volant ou une manivelle, pour le serrage.


Voila l'ensemble, dont la tige aura un troisième écrou de M16 et goupilliez a l'une des extrémité, pour servir de butée a la griffe de maintient,
Qui serra formé d'un quatrième écrou avec la griffe, pour marquer dans le bois et une pointe fixe, pour centré la pièce a tourné.


A plus pour d'autres aventure, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 18 Feb - 00:41 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 8 Feb - 19:38 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

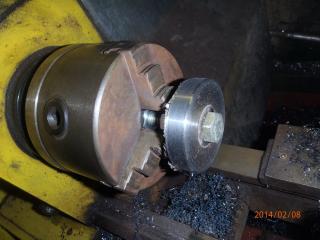

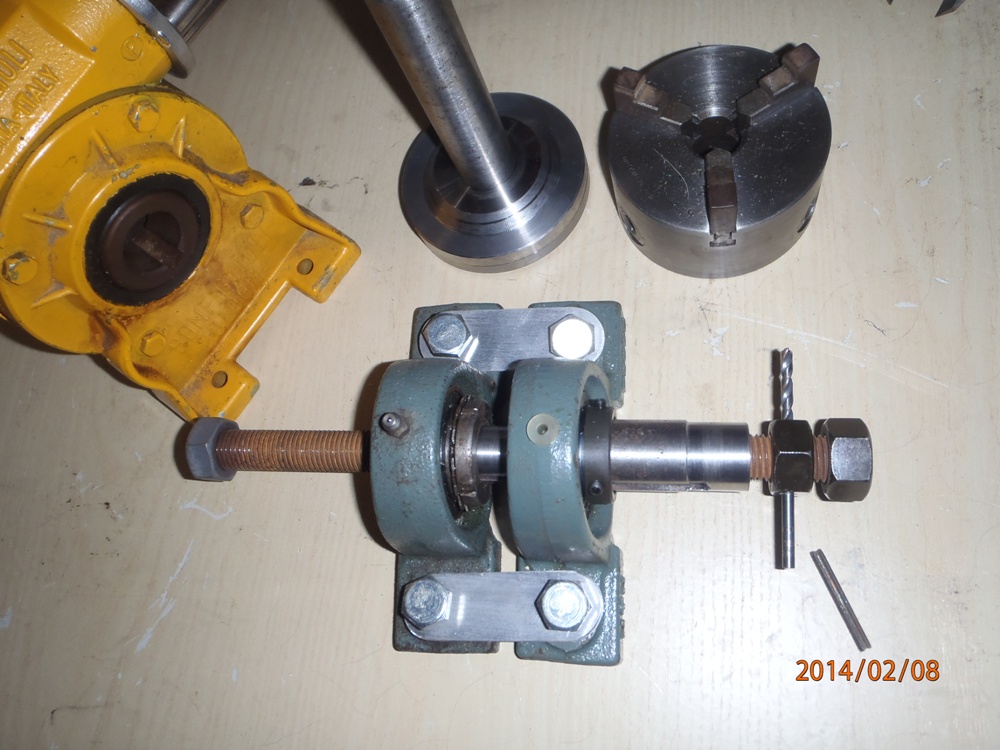

La suite.

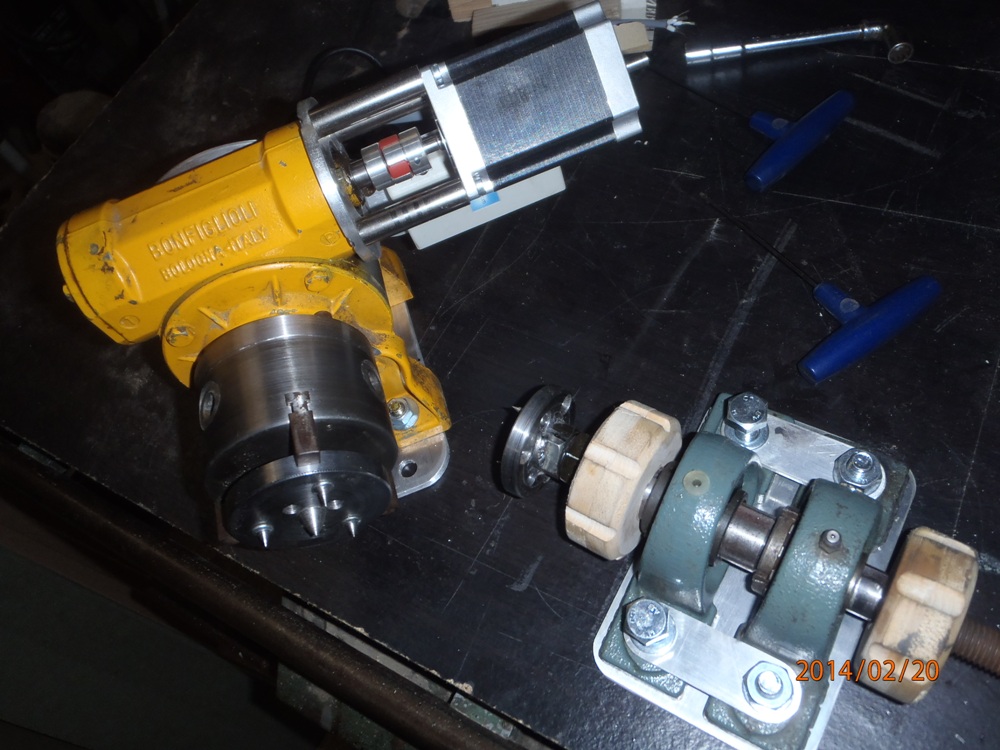

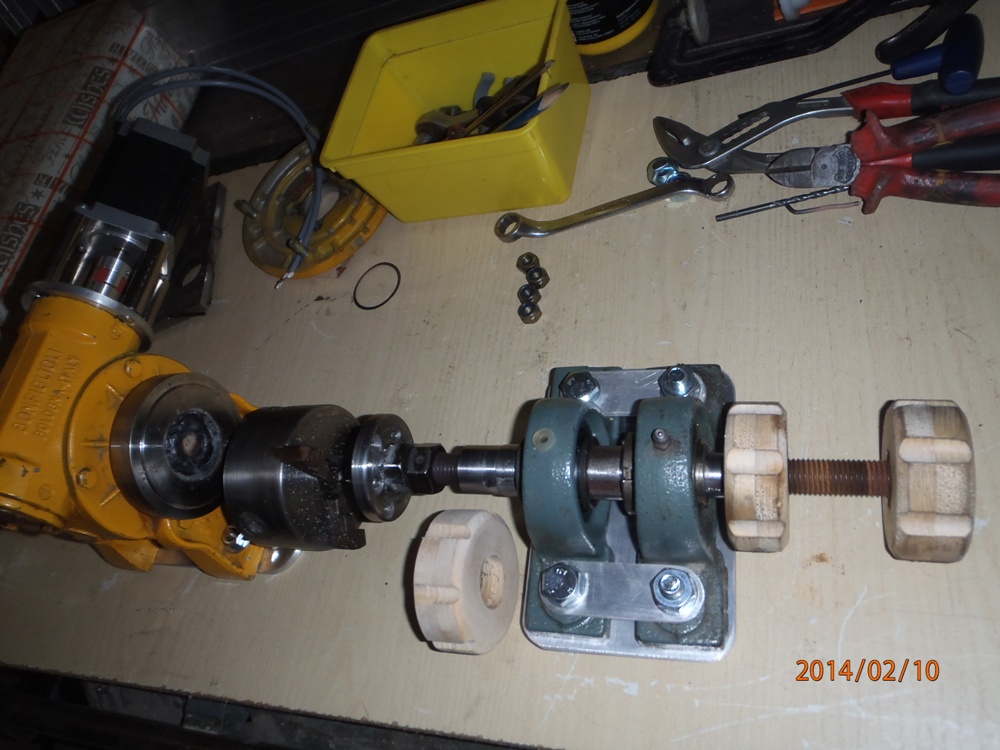

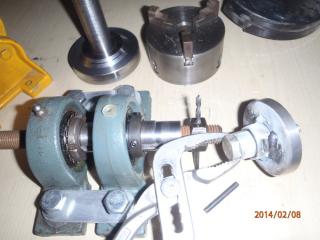

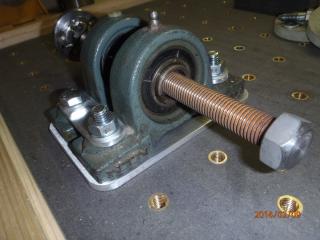

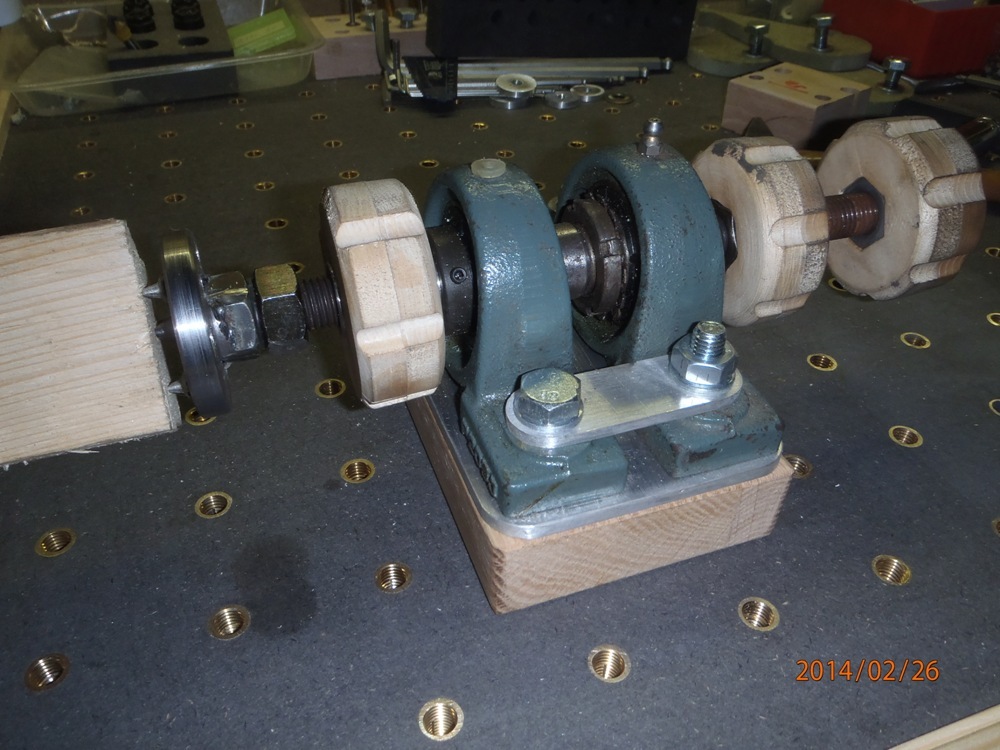

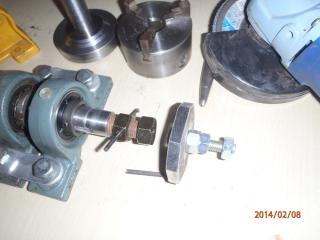

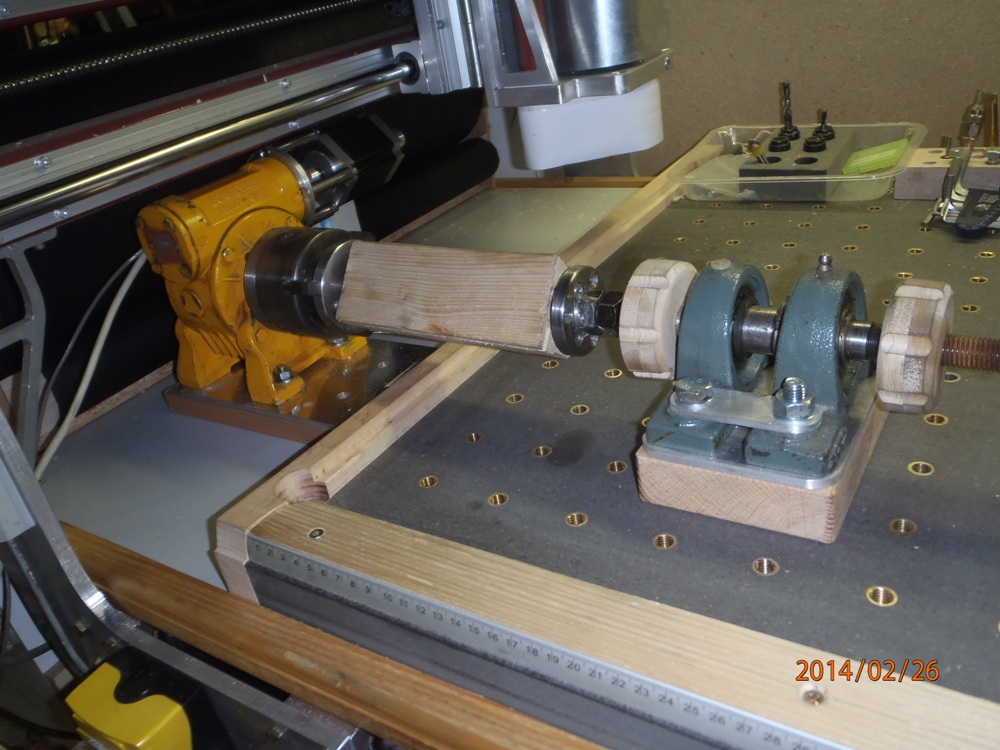

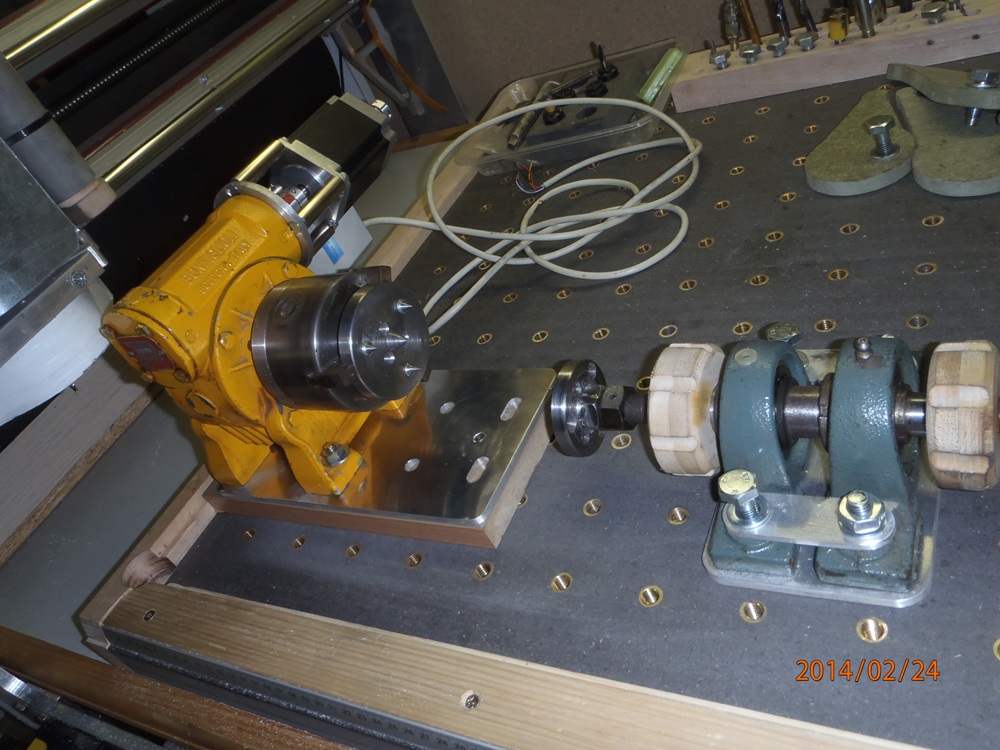

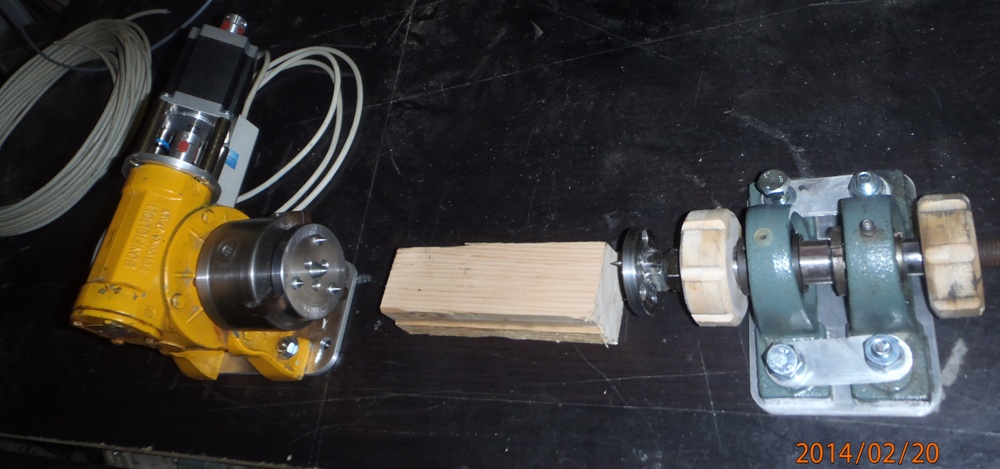

La contre pointe mobile.pour faire du tournage pour l'axe "A" pour pouvoir faire du 3D ou servir de diviseur.


Deux tôles de 4 Mm, avec deux trous de 10 espacée de 50 Mm, sont faite sur la CNC.

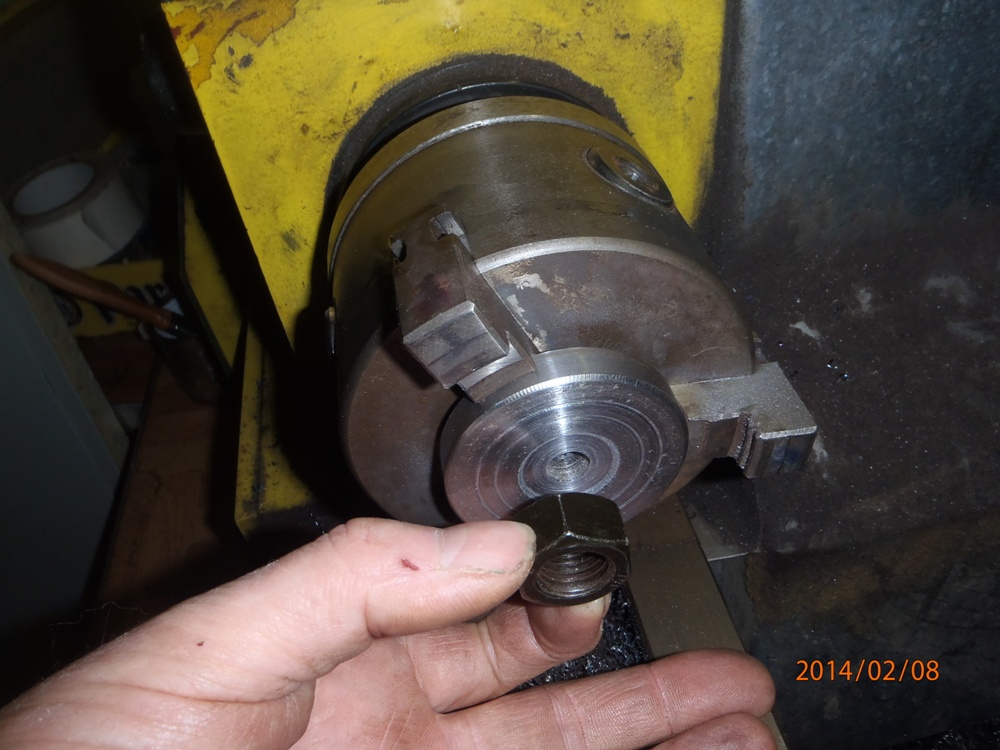

Et l'axe creux a reçus sont écrou soudé et réusine au tour a 23.8 Mm, pour ne plus voir l'écrou.
L'écrou de butée, est percer 4 Mm, pour y mettre une goupille "Mécanindus".




Un bout de tôle de 10 Mm découpée a la disqueuse, les coins coupé pour plus de facilité de tournage.



Foré du trou de 10 et un boulon M10 pour sa fixation au tour.

Beaucoup de passe, et c'est presque rond, car le petit chinois ne permet pas de grosse passes.



Mais il rend bien service,
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sun 9 Feb - 11:34 (2014); edited 8 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 8 Feb - 20:28 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

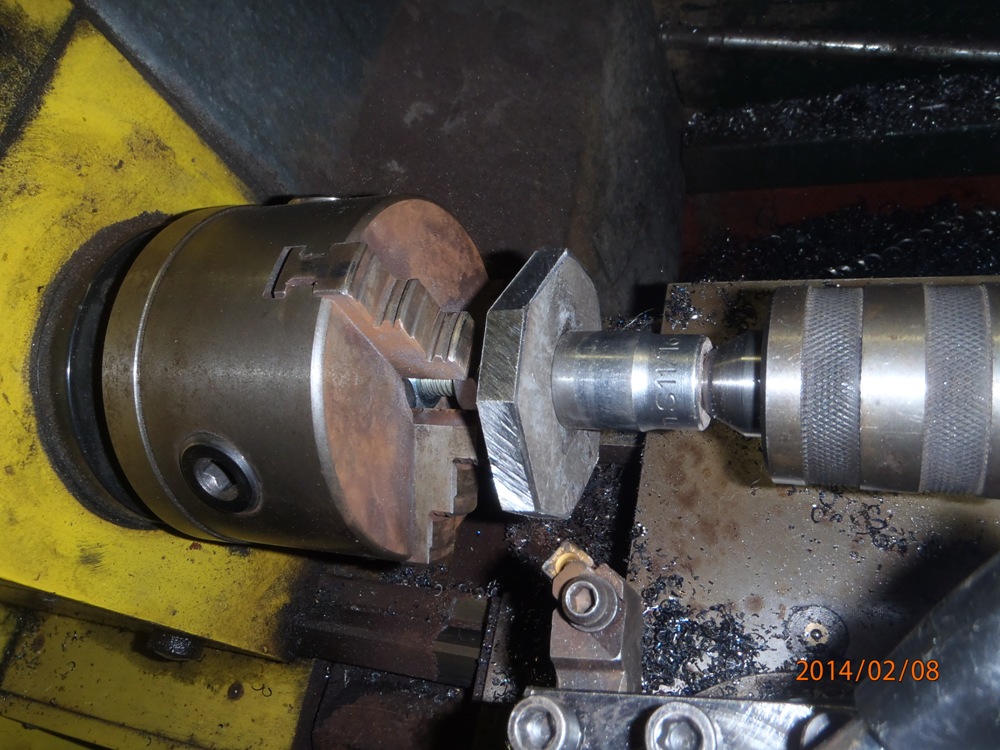

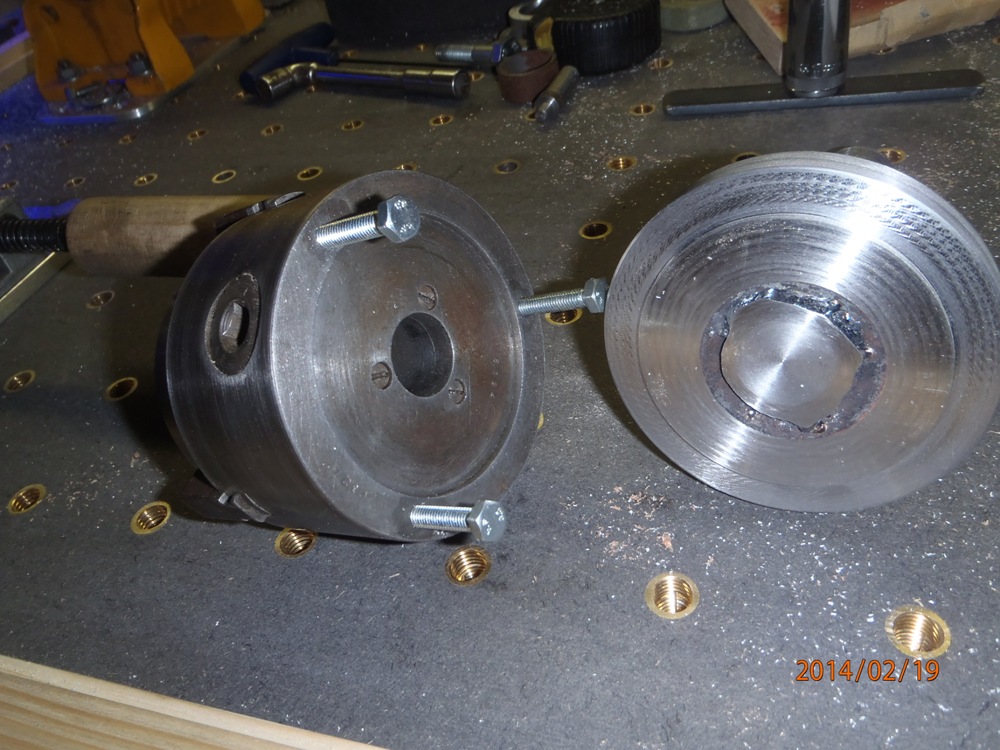

Et c'est pas encore fini.

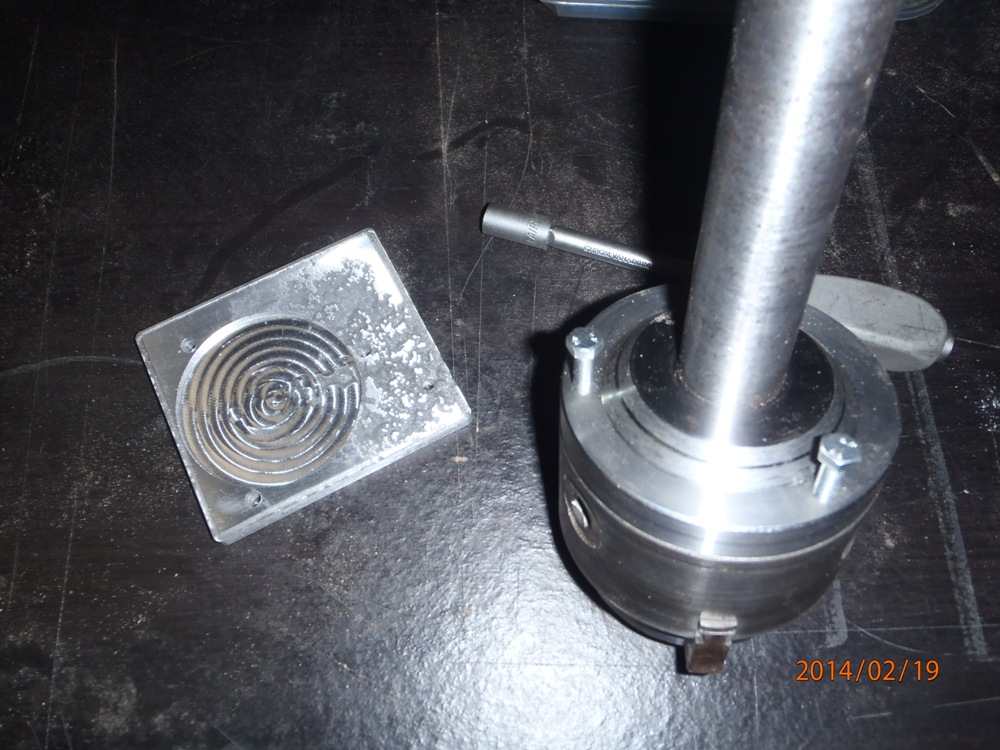

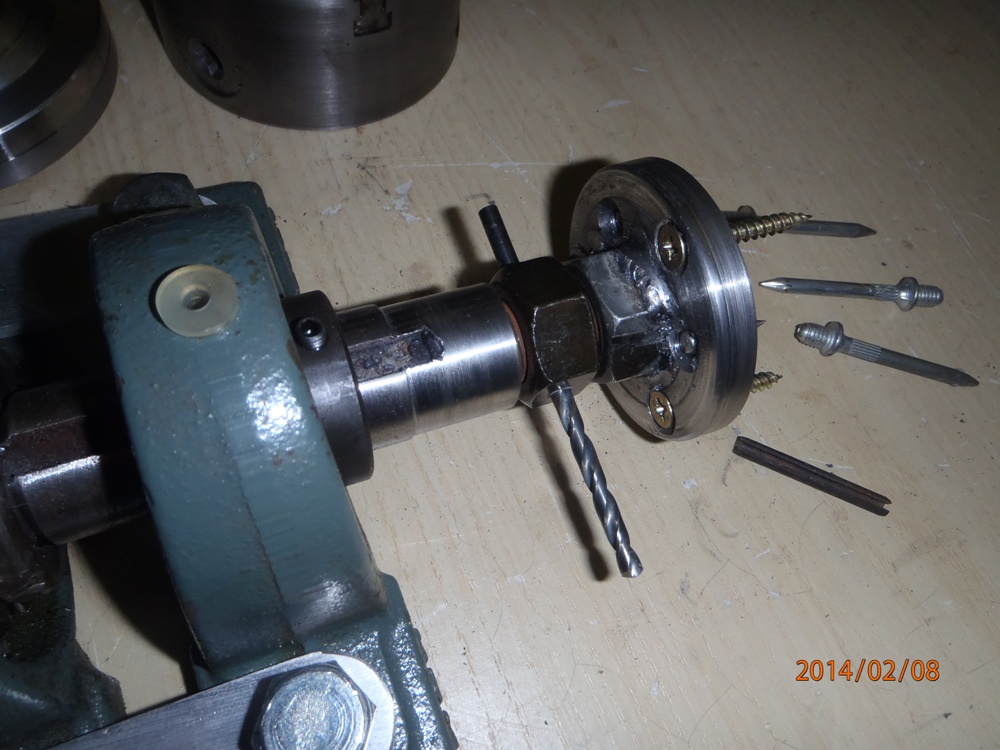

Un logement est fait pour centré l'écrou qui lui est chanfreiner et deux cercle pour repère pour foré les trou des pic et vis.



Et une fois soudé, c'est chaud, il il faut y placer un pion central pour le centrage de la pièce qui sera bien maintenue au centre.

Reste a faire des trous pour y placer des vis et des pic en acier très dur, des 'doc' que l'on utilise dans les murs en fixation électrique.

                              /


Eh !!! sa pique, reste a placer l'ensemble sur une tôle d'aluminium pour sa fixation sur la table de la CNC ou l'on veut.


Les 'doc' sont recoupé et usiné en pointe et visée dans la flasque qui est taraudé en M6.





A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 9 Feb - 15:04 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

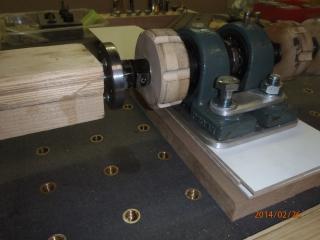

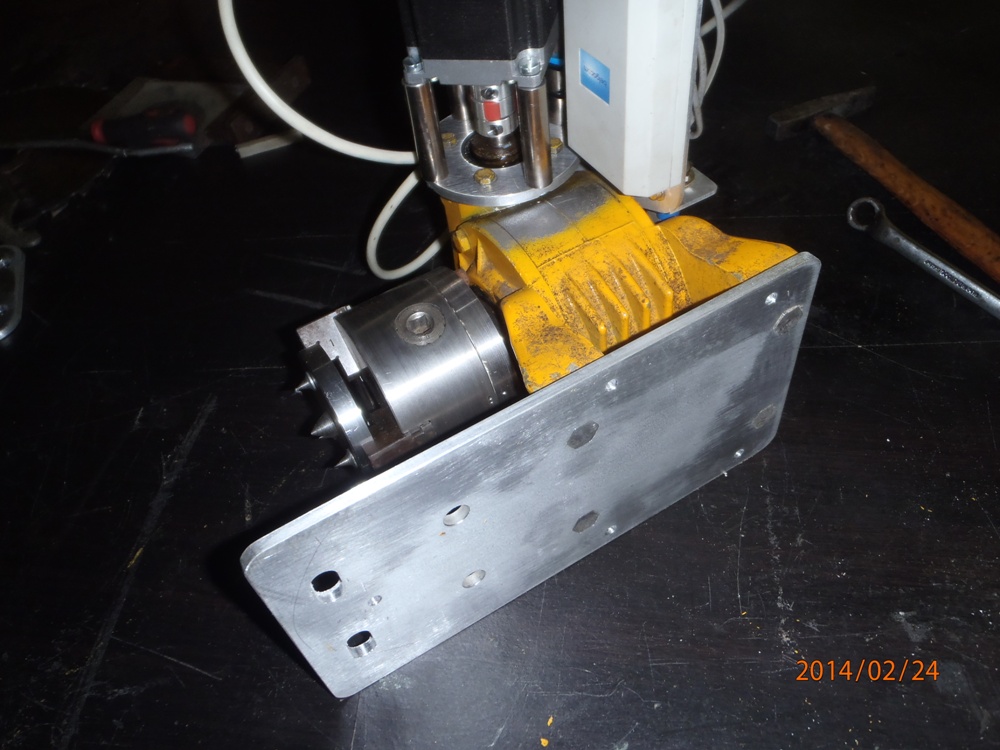

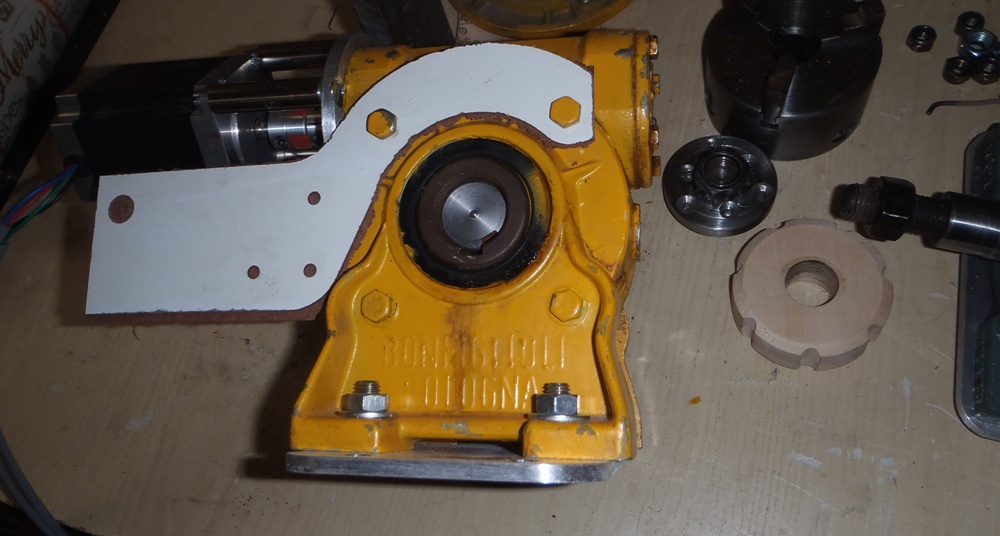

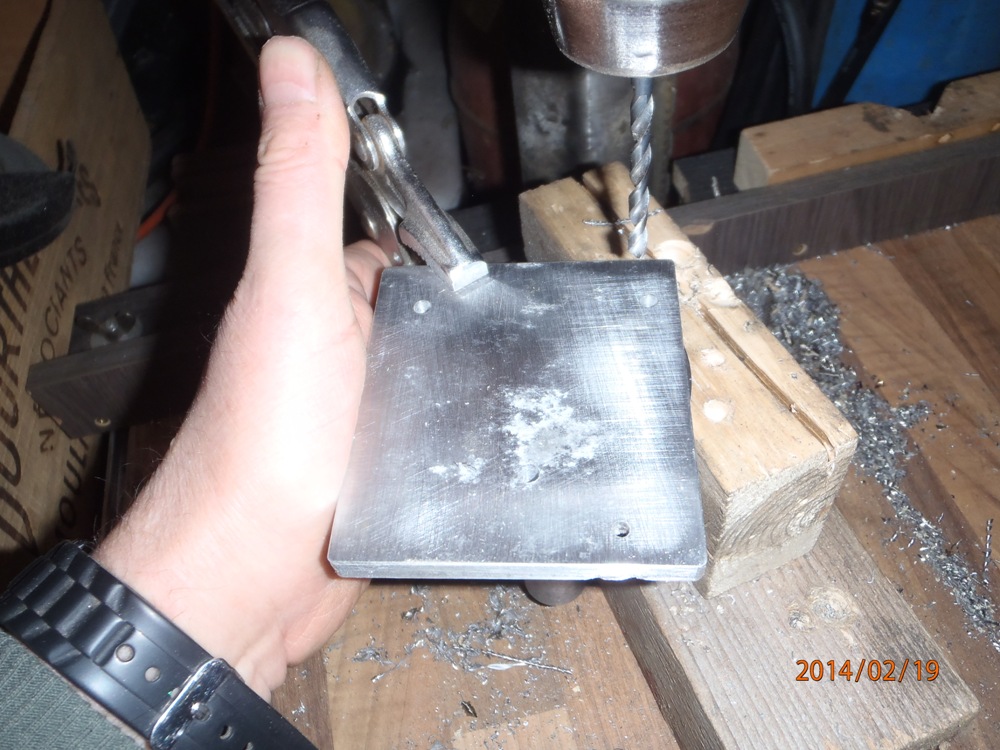

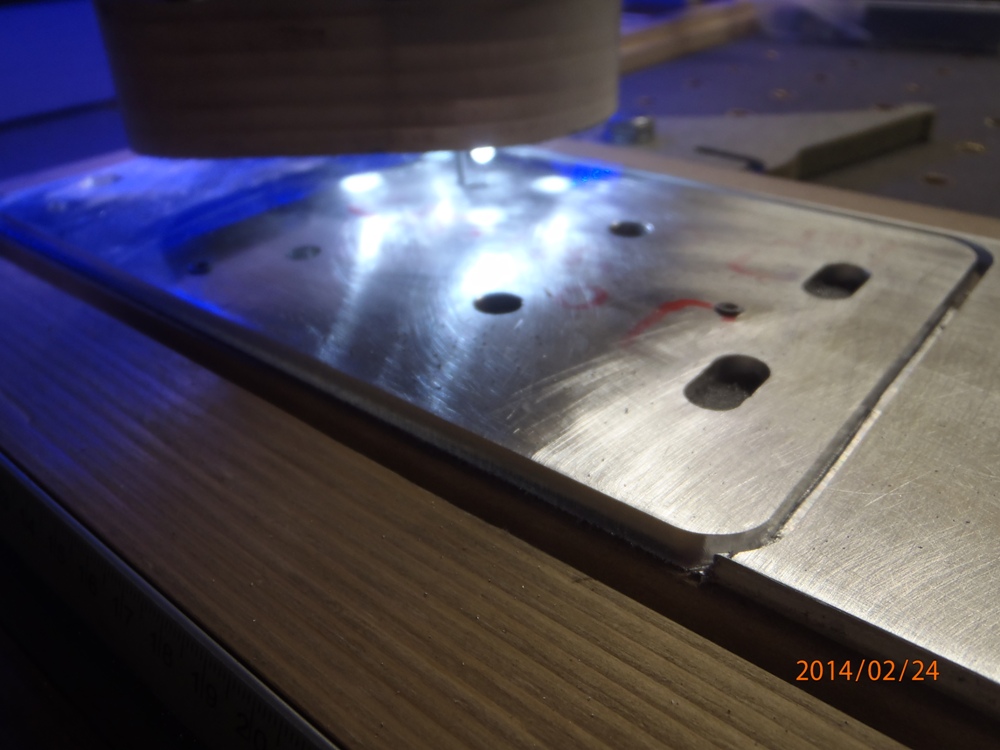

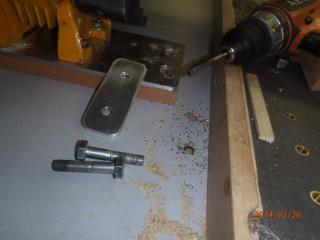

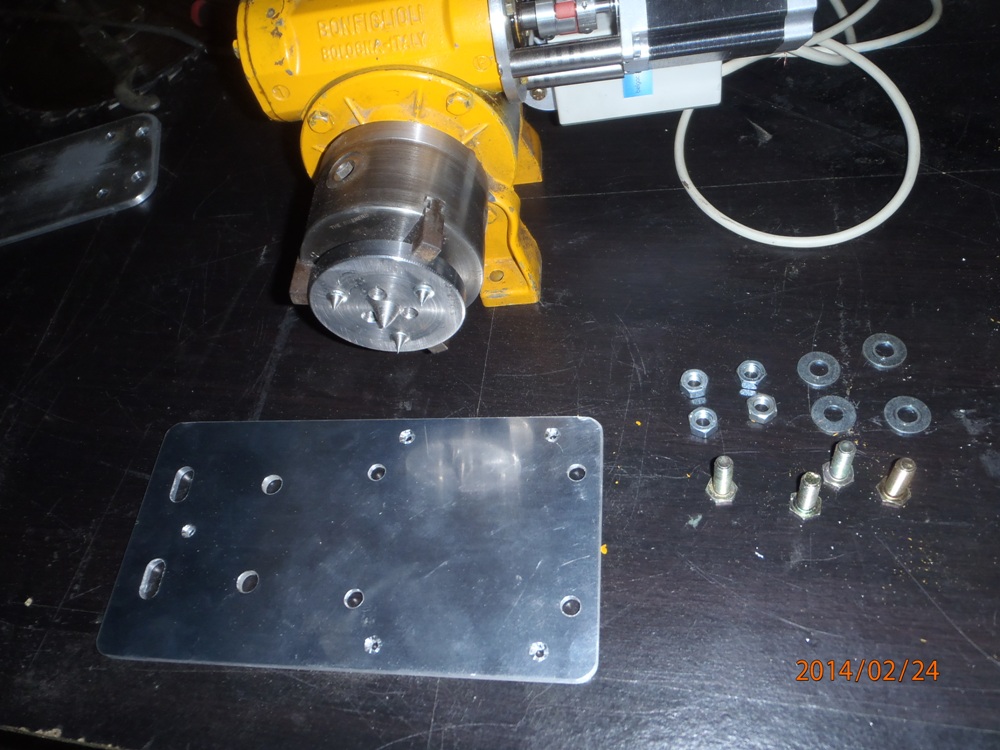

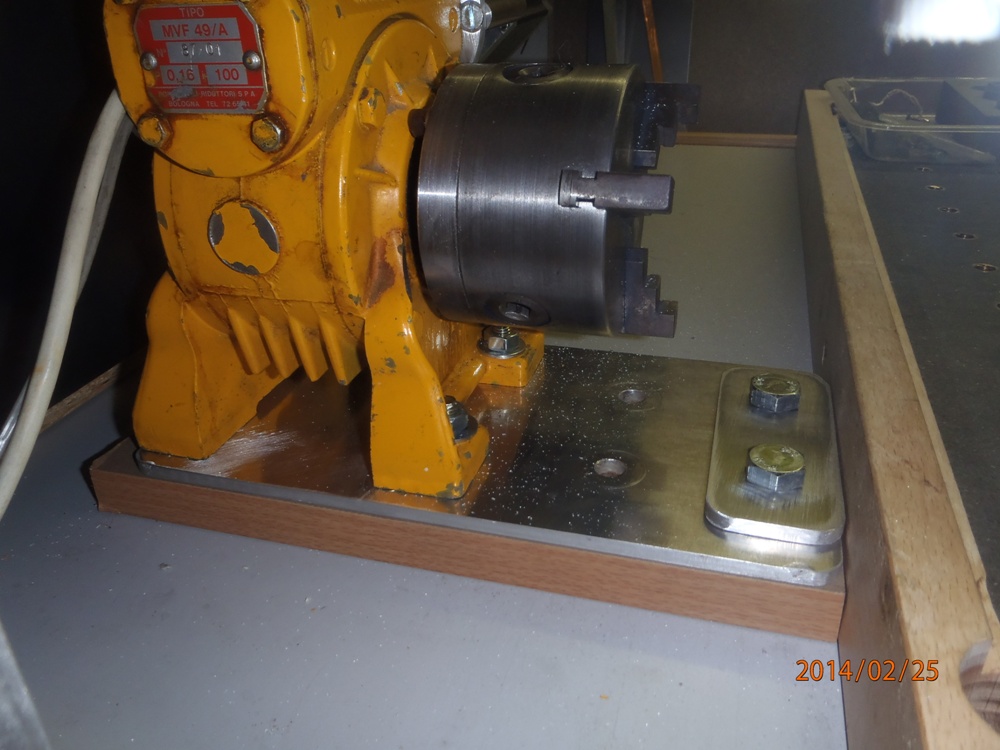

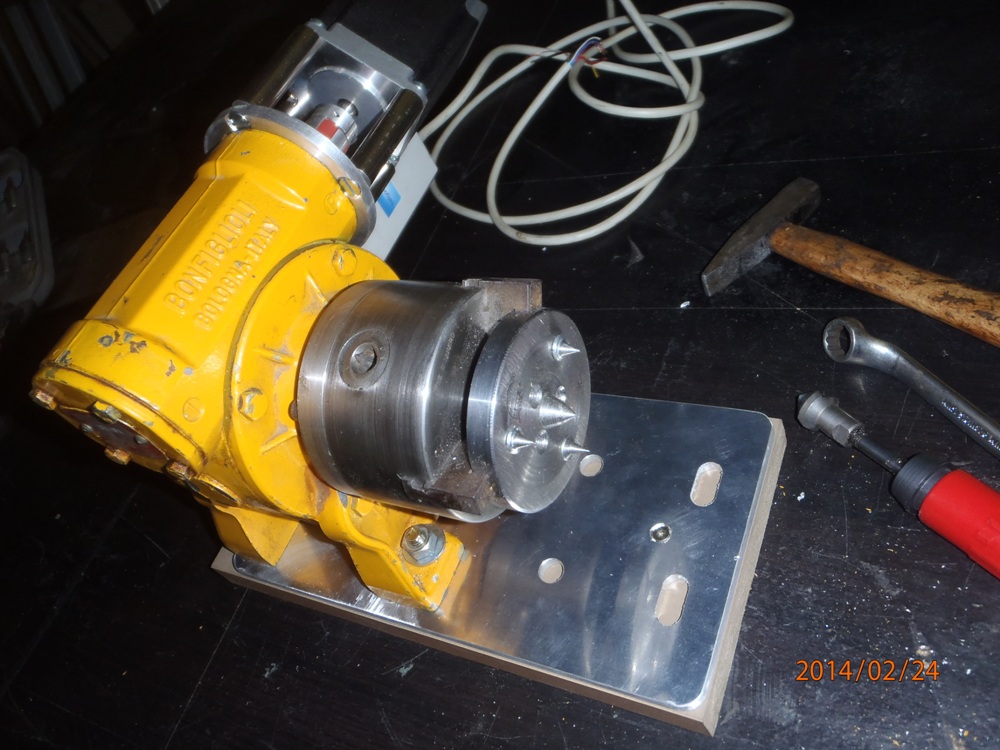

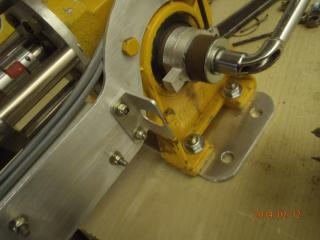

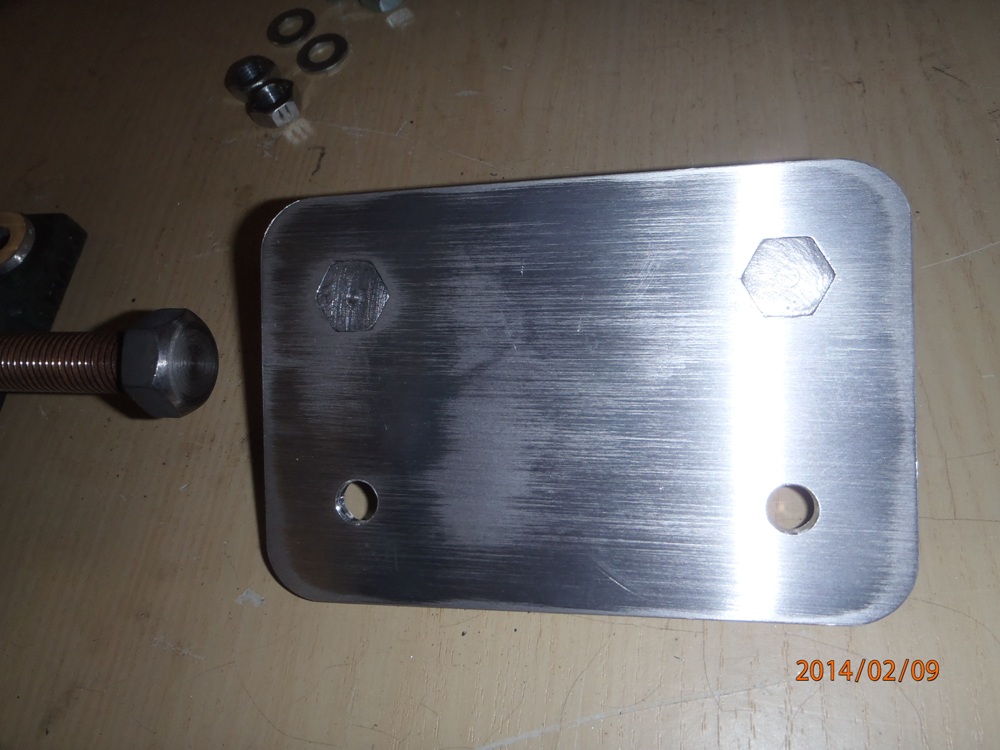

La suite, plaque support.



Deux des trous des fixations qui ne seront pas visé dans la table, les têtes de vis sont ramenée a 2.5 Mm qui est la mis épaisseur de la tôle.








Fixer sur la table, mais faudra surement mettre une sur-épaisseur pour le réglage de hauteur, donc a voir.

La plaque sous réducteur n'est pas bonne, j'ai tourné de 90° les trous de fixation du réducteur.


Pas de critiques, 45 visiteurs sont venu voir du 06/03/2013 au 22/03/2013
Et 1774 visite au 10/02/2014.


A plus et bon WE a tous, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 18 Feb - 00:40 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 10 Feb - 21:33 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

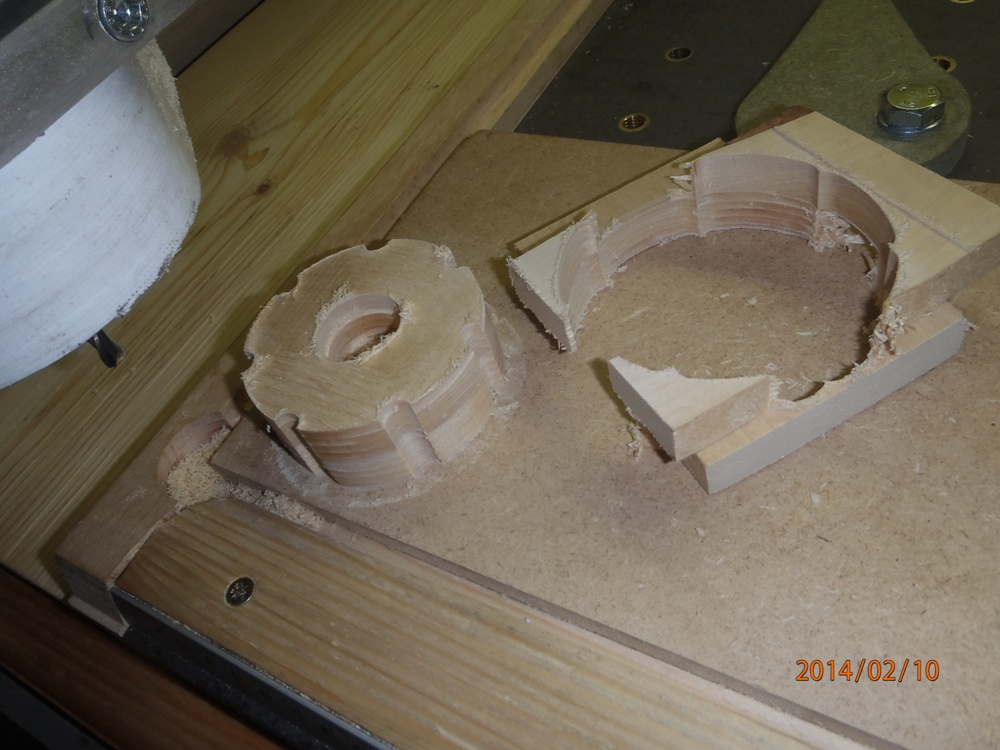

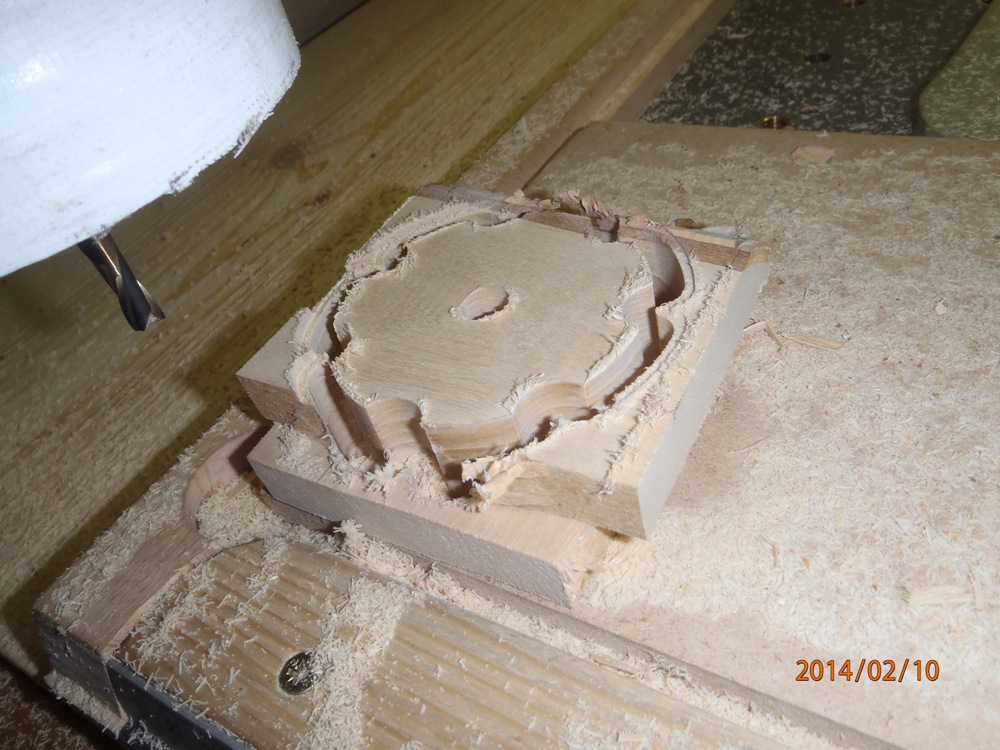

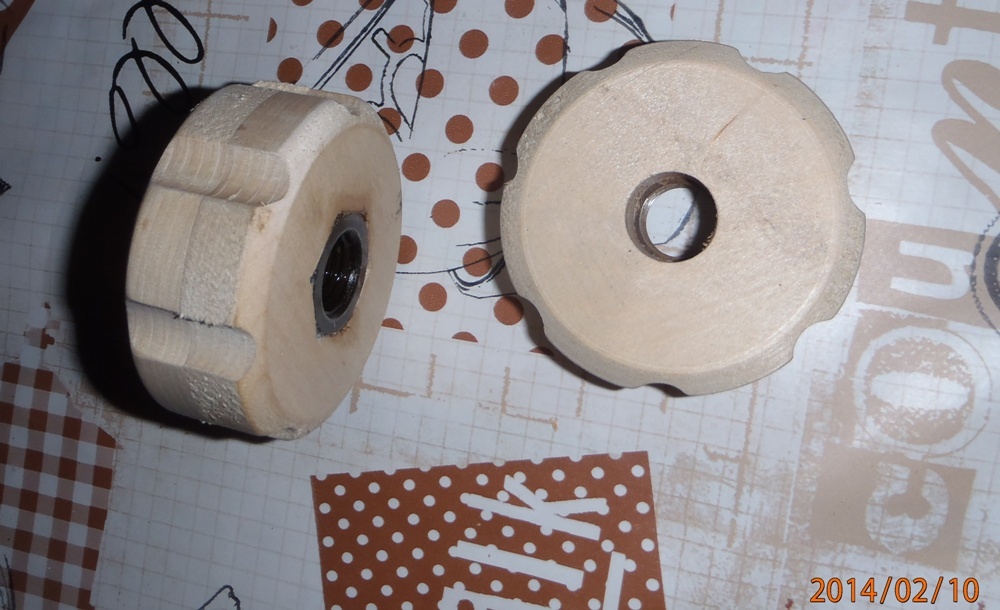

Réalisé des molettes en bois.



Deux planchettes collée en 'bouleau'.

Reste a les finir et placer a force un écrou M16.

Et les placer sur la poupée fixe mais tournante et réglable.



A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 11 Feb - 14:36 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

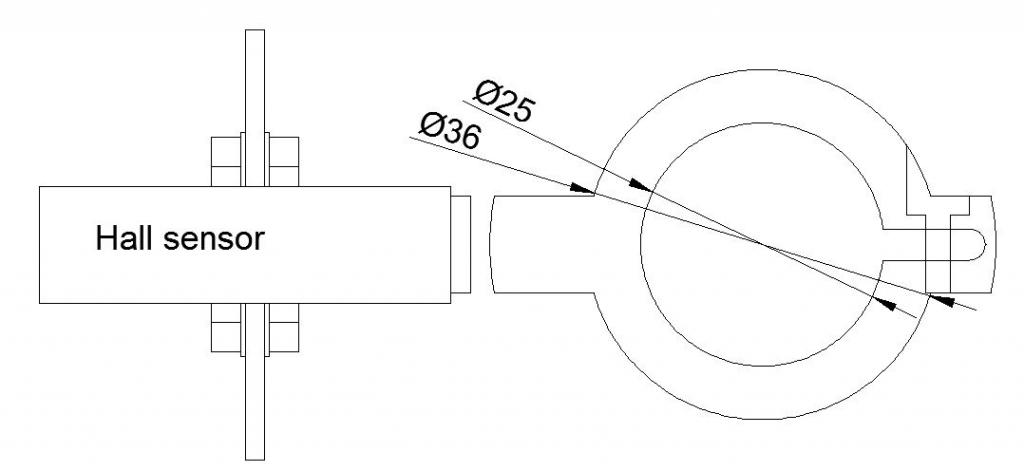

Petit dessin pour placer fin de course sur réducteur.


Et oui il me faut un indicateur de point "0" sur la rotation du 4 eme axe,

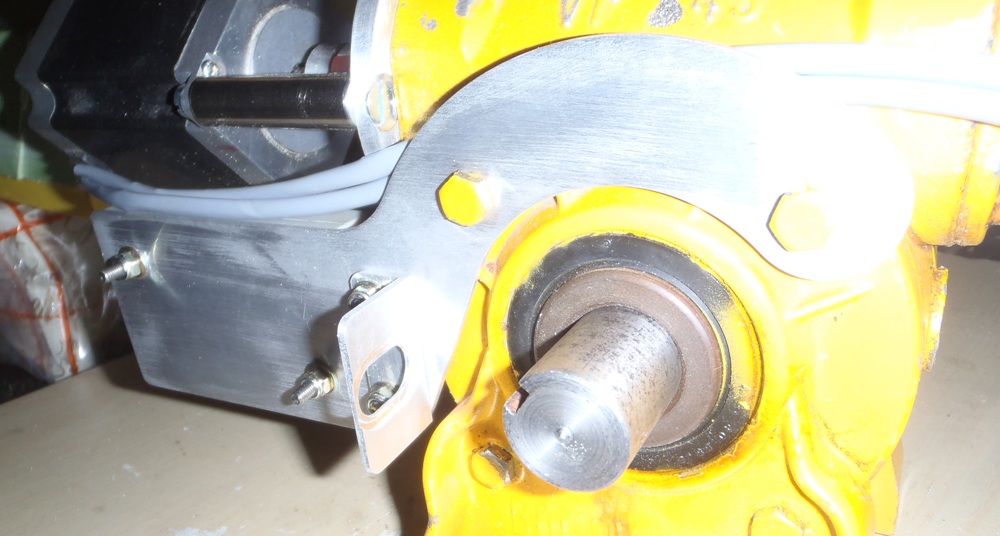

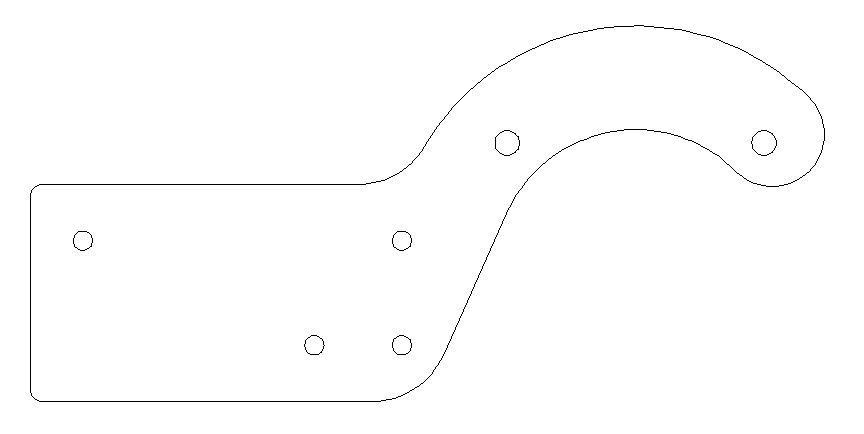

Voila le dessin du support pour la pose du boitier de connexion, moteur et fin de course magnétique.

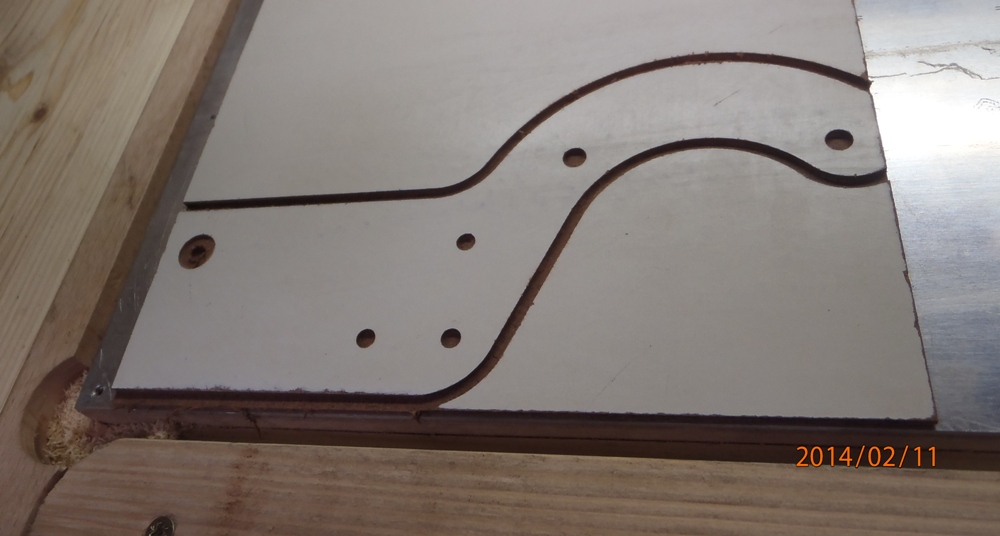

En bois pour faire un test sur réducteur.

C'est bon, on peut usiné !!!.





Cela tombe juste pour le bornier.

Cela est une boite de connexion de téléphone, très facile !!.

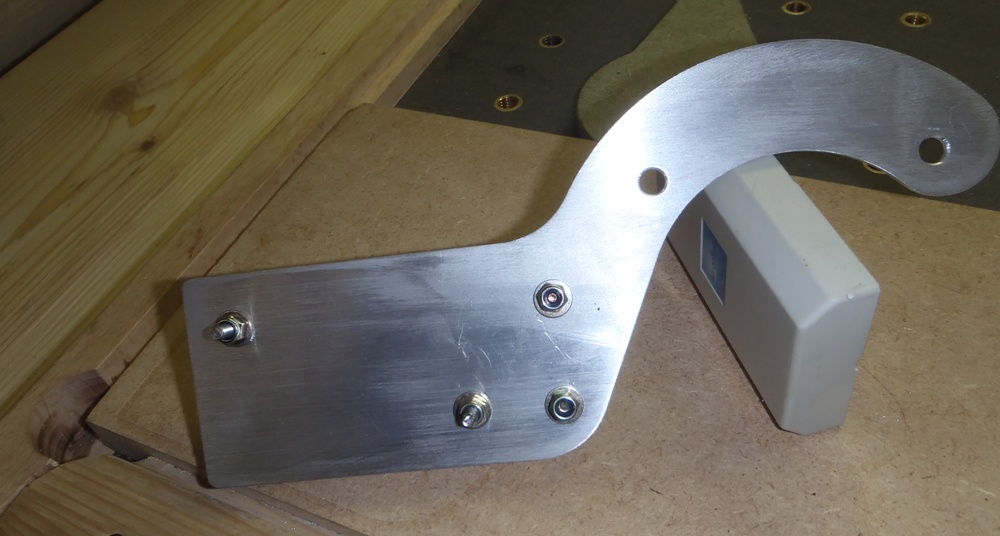

Le tout en placer sur le réducteur, reste a faire un tôle pour le placement du capteur, ???????.

Et bien voila pour quoi cette étau est prévu, faire des pièces difficile a fixer, deux trous d'un coté et un autre sur l'autre coté, (bout de tube carré de 40 Mm)


Reste a faire une bague avec un bossage pour que le capteur puise faire le repérage du point 'Zéro axe A'.


A++,PapyKy.










- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 18 Feb - 00:40 (2014); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 12 Feb - 00:39 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

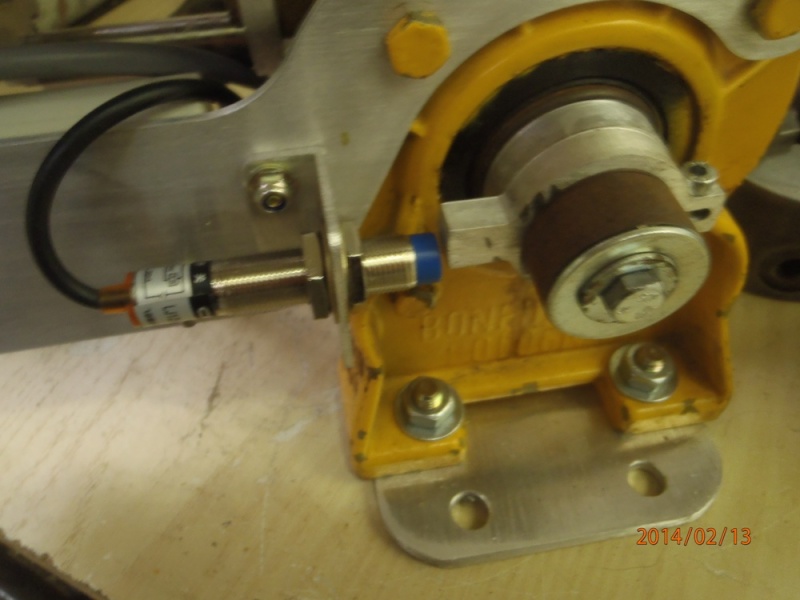

Et le point "Zéro" de l'axe.



Et bien voila la pièces usinée, Le tout fait sur l'étau fixer sur la table de la machine "UneKa-CNC".

Une vis 'Allen' M4 est placée en écrasement, après avoir fraisé les trois diamètre pour la tête, le corps et le filet,



Tout est caler en bout d'arbre avec une vis de M6 deux entretoise pour de centrage sur le capteur magnétique.



Reste deux chose a faire, rectifier la flasque pour placer le mandrin, et mettre un cale a l'accouplement moteur

La troisième molette en bois est placer sur l’arbre fou du palier, pour sont blocage a la main.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 18 Feb - 00:40 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 13 Feb - 14:42 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Comment faire cela.






- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 13 Feb - 15:37 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Salut a tous.

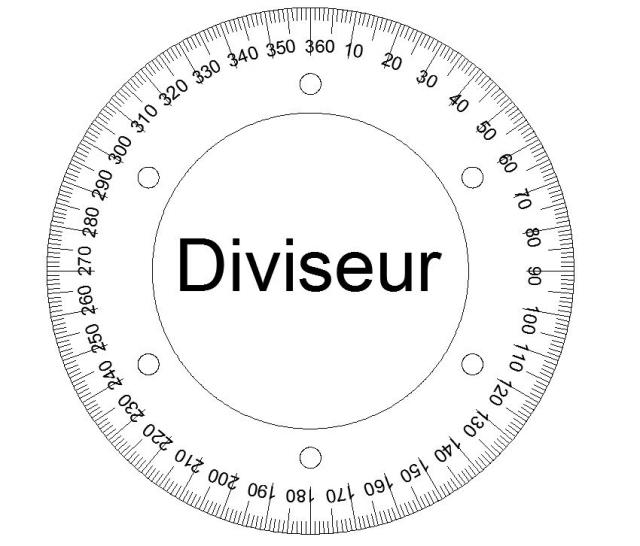

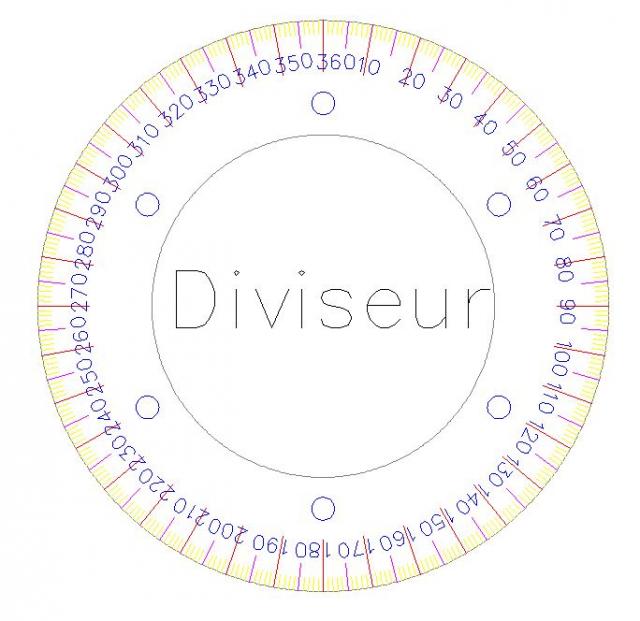

Pour faire du 3D, ou a utilisé comme diviseur, pour faire des pignons.
Des pièces tournée comme des balustres, pieds de chaise, Etc......
Pouvant allez jusque 1100 Mm de long, suivant la fixation de la poupée fixe sur la table de la CNC.

Placer a blanc sur la table du CNC.

Avec un capteur magnétique pour zéro-ter l'axe.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 22 Feb - 15:02 (2014); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 19 Feb - 20:48 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Et bien voila reporter les trous de fixation du mandarin pour le fixer sur l'axe.

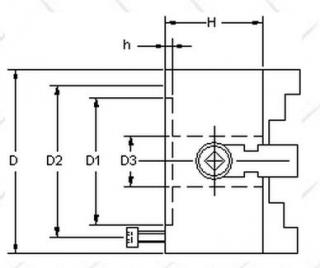

Lien sur les différents model de flasque et mandrin.




La flasque soudée sur l'axe de 25 Mm, est retoucher avec l'embase de centrage.

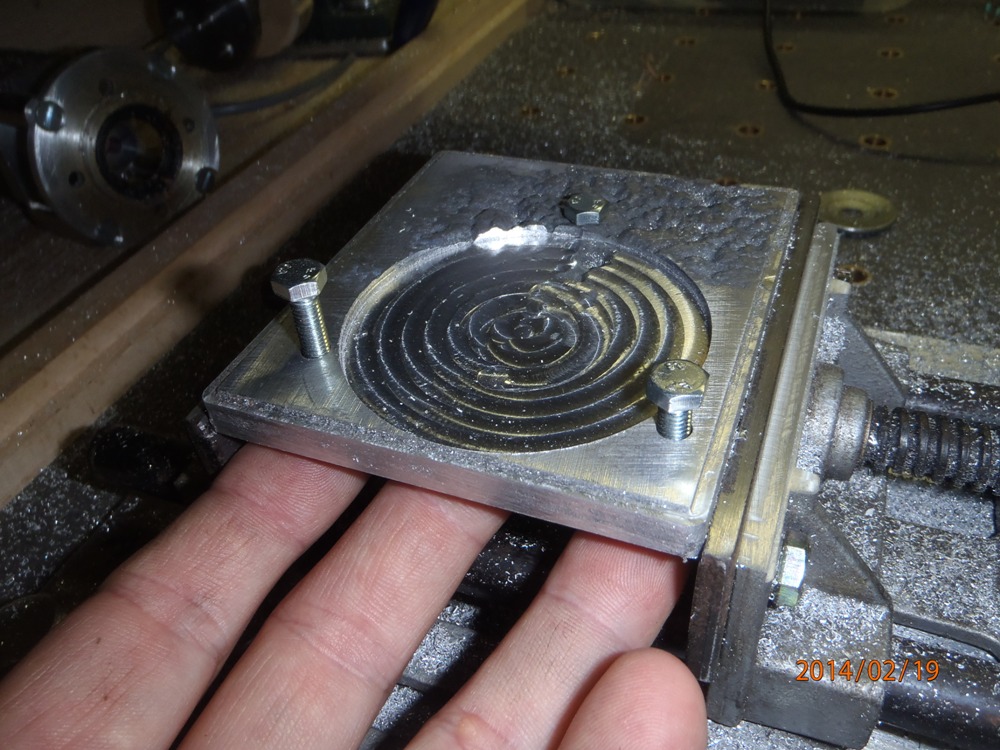

Et pour reporter les trous sur la flasque, un dessin sur le CNC, et usinage dans un bout d'aluminium usager.

Une poche et 3 trous qui sont a 120° de 5 Mm.

Reportage des trous a la foreuse a colonne, avec une mèche de 5.1, pour avoir un peut de latitude.



Reste une rainure de cale dans l'axe du moteur pas a pas, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 25 Feb - 14:21 (2014); edited 4 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 19 Feb - 20:56 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

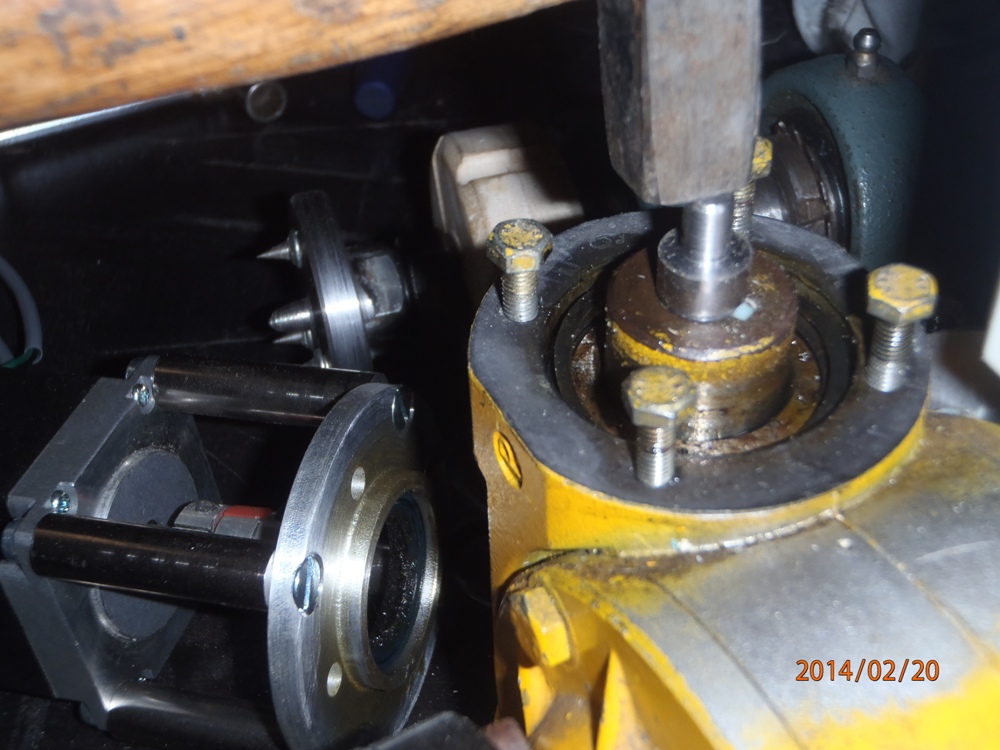

Et la cale dans tout cela est le point finale du réducteur pour l'axe "A".









Reste a cale a usiné, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 20 Feb - 10:30 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

La cale est extraite d'un bout 'Ertalon' sur la CNC.



Plusieurs essais pour arrivé a récupéré une cale de 4 x 4 x 32 Mm, et comme les cote ne sont pas très juste, déformation de la cale fera le serrage.

Tout juste c'est un peu a serrage, de toute façon pas beaucoup de couple a ce moteur qui va être remplacer par un plus petit, car réduction est de 1/49.

Mais au marteaux cela rentre facilement par déformation de l'Ertalon.

Reste a replacer flasque et moteur.

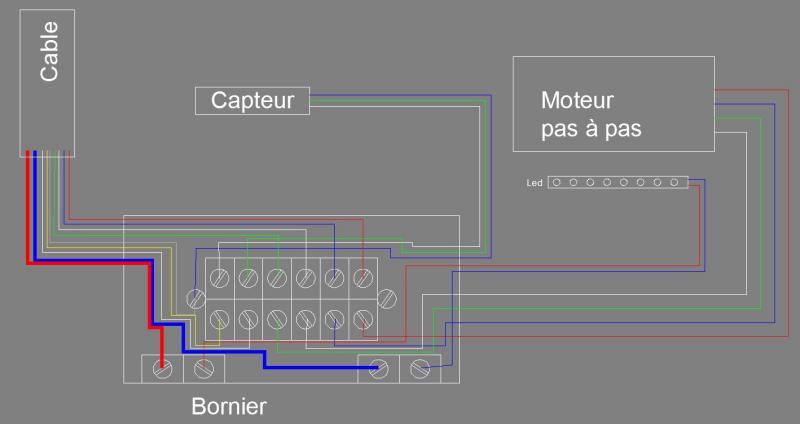

Et placer le câblage dans le bornier, 4 fil du moteur, et 3 fil du capteur magnétique, donc un a la masse.


Un câble de 4 paire torsadée de câblage de téléphone sera placer pour allez au boitier de commande du CNC.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 20 Feb - 23:15 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

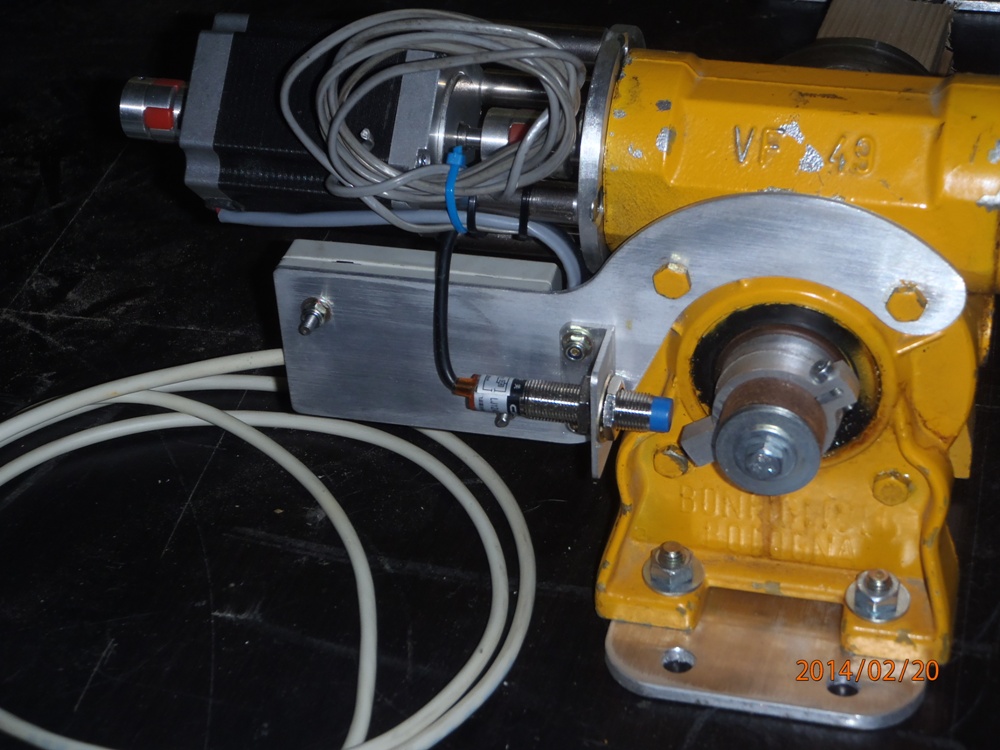

Voila le câblage est fait.





Un câble (12V) est bobiné en attente de placement de diodes LED pour l’éclairage de l'axe.

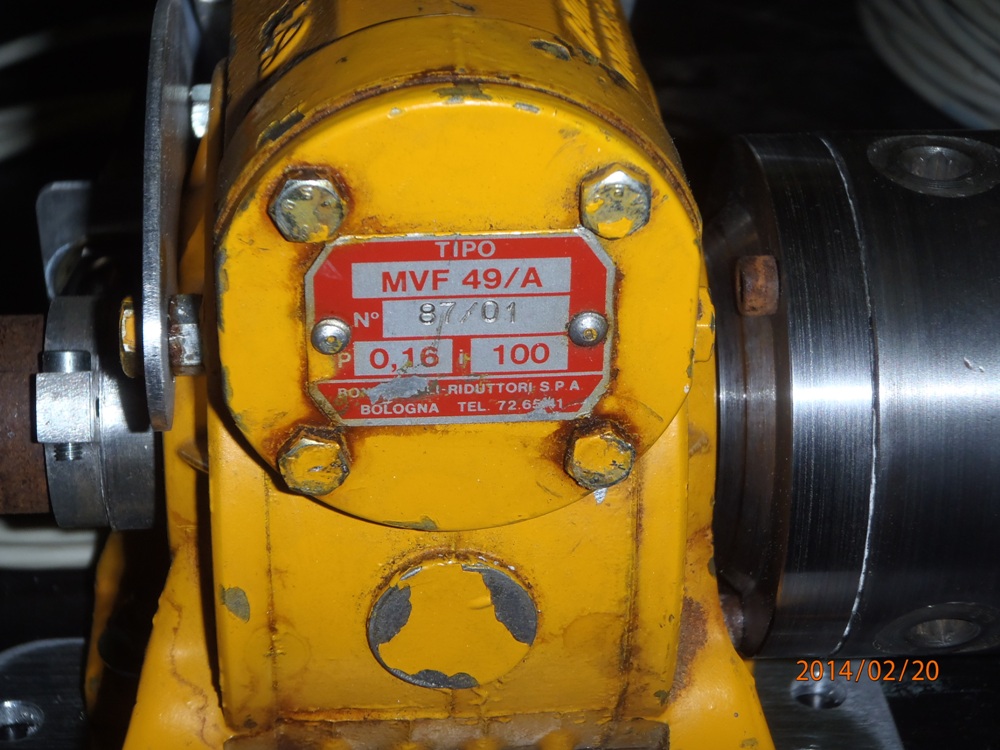

Ce réducteur est a 49/1, et le moteur pas a pas est un 2.9 A et peut tourné a quelques 700/1000 tours après essais sous une puissance de 2.4 A.



Donc le mandarin tourne a environ 18/20 tour minute, ce qui est plus que suffisant pour le 4 eme axe, A++, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 22 Feb - 13:34 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 21 Feb - 19:50 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

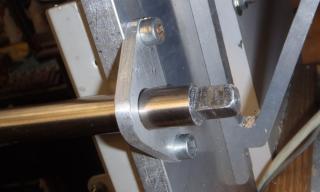

Modification axe réducteur.


Placement d'une cale entre réducteur et axe de 25 Mm.


Ébauche de la cale en PVC.


Finition de 0.1 Mm de la cale étagée de 6/8 x 8 x 30 Mm.


L'arbre du réducteur est retouché dans sa longueur.

Le voila a l'emplacement sous le portique, a la hauteur Maxi, mais pas encore fixer.

A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 24 Feb - 22:22 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Modification support réducteur 4 axe.

Reste a programmé suivant ce PDF.

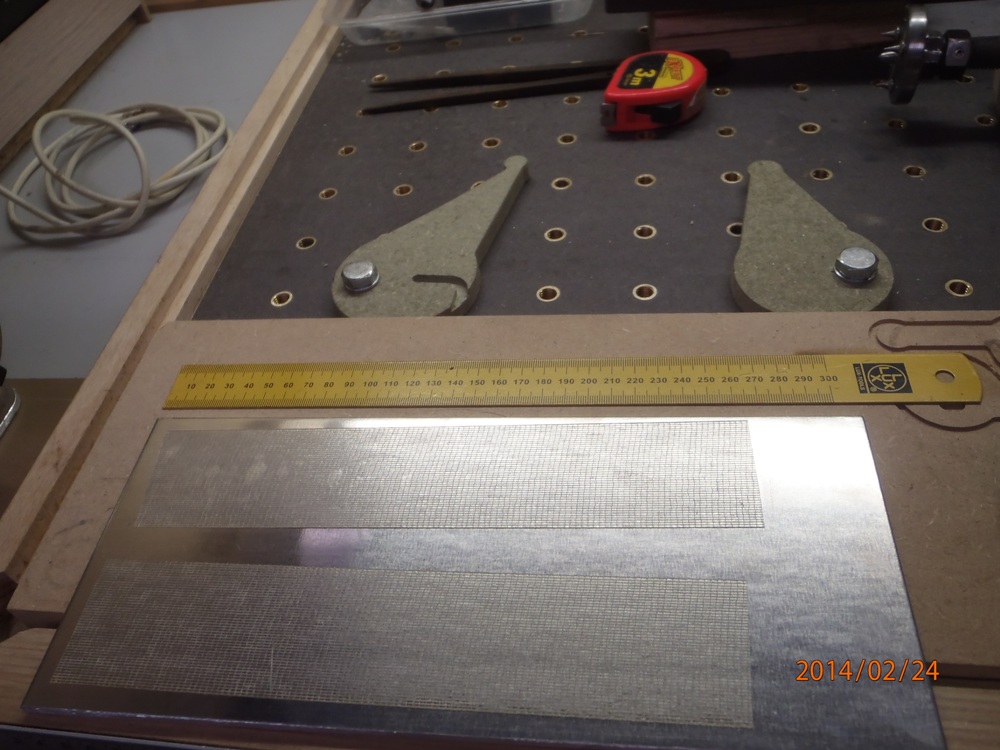

Collage tôle de 5 Mm aluminium sur martyre calé sur la table.

Apres les trous de fixation cela tient bien pour le reste de l'usinage.

L'usinage est presque fini, a la vitesse de 500 Mm/Minute et pas en spiral de 0.1.

Apres les trous de fixation du réducteur qui ont été larmées en hexagonal.





Reste a fixer le tout sur un rehausseur de 18 Mm.

Le voila prêt a prendre place sur la table de "UneKa-CNC".



Mais ce serra pour demain, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 25 Feb - 21:26 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

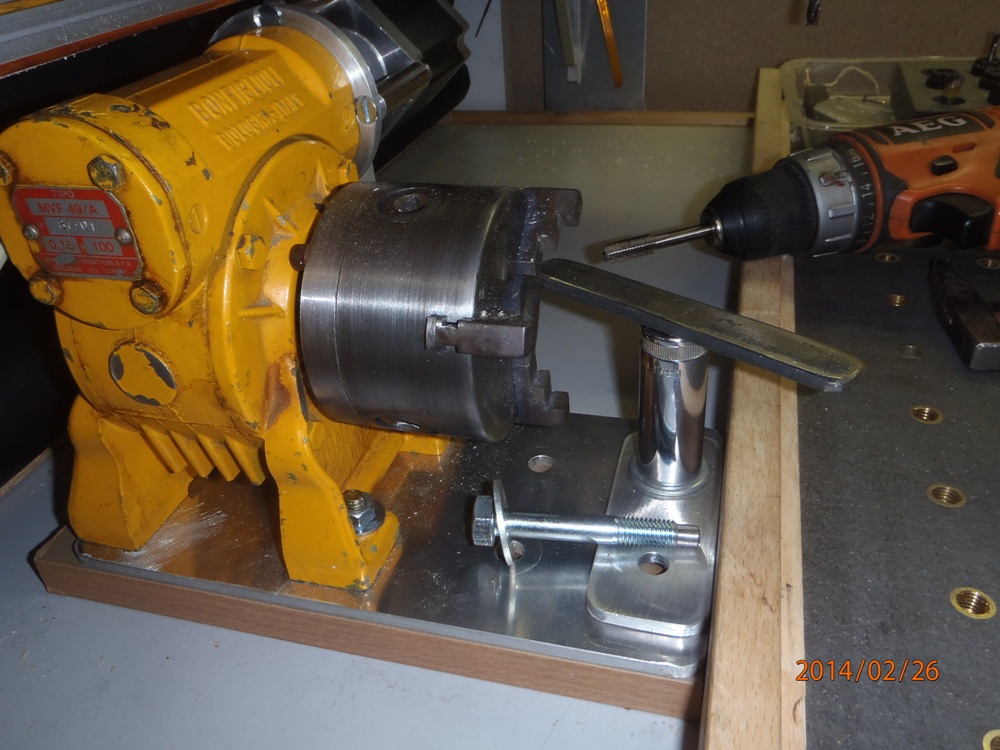

Pour le maintient du réducteur.

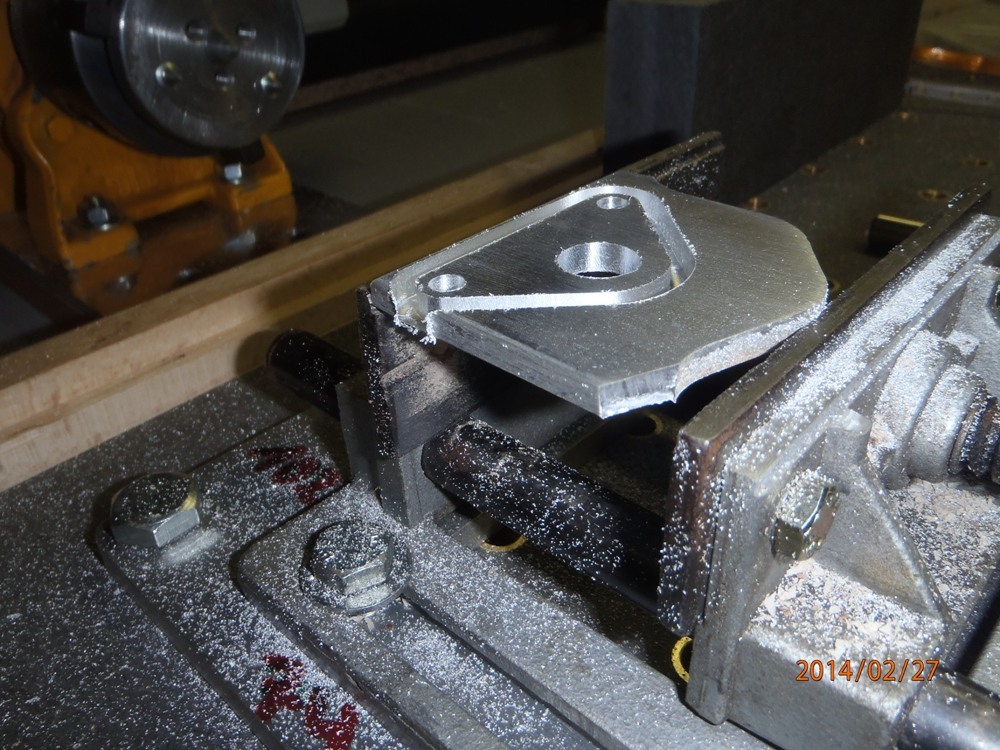

Un plaque d'aluminium de 5 Mm, en forme de rondelle double.

Usinée sur l'étau, pour une grande facilité.

Les deux autre trous sont espacé de 50 Mm comme cela au cas ou il faut le placer sur la table, cela restera possible.

Voila en place, mais les vis traverserons la table et viendrons se visé dans la travers en acier (tube de 50/25/3).



A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 26 Feb - 13:33 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Et c'est parti pour la fixation.

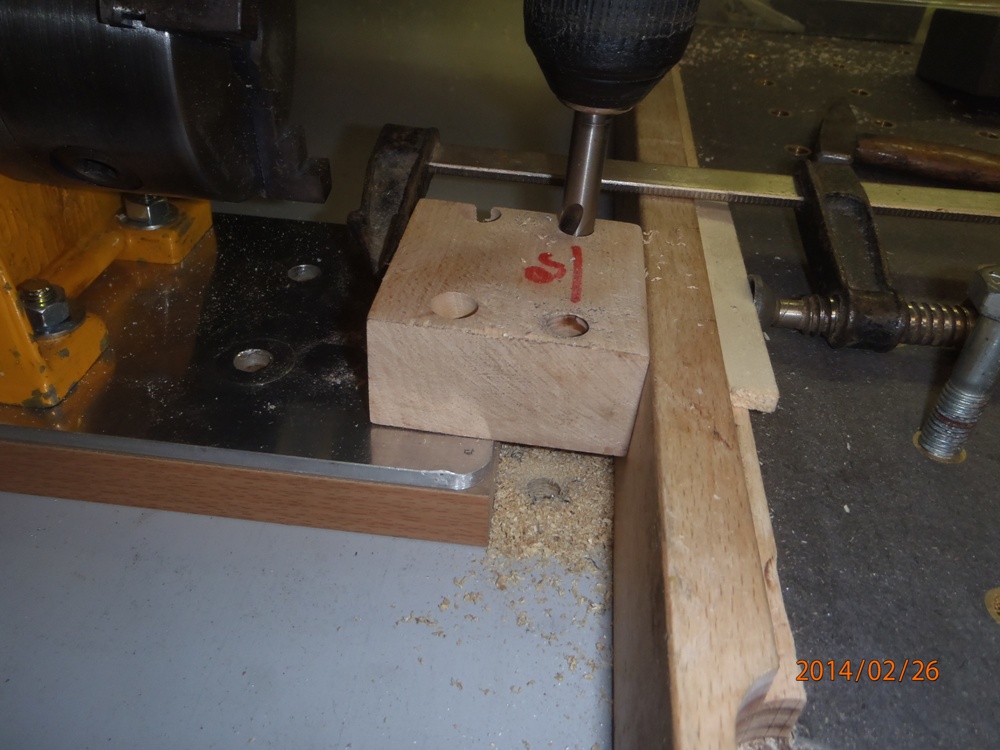

Apres avoir fait un bloc de bois au CNC espacé de 50 Mm pour le pilotage du foret de 10 Mm.



Perçage du plateaux de la table, plus marquage du centre sur le tube d'acier, pour le forage a 8 Mm.

Avant bien sur, placer dans l'axe des trous fait sur la table, prés tous de 4 - 8 Mm et taraudage a M10, en deux passes.



Restera a prévoir une rehausse pour la poupée fixe mais rotative, qui sera maintenu par deux vis M10 pilotée au tour a 8 Mm.

Deux vis de M10 x 60 et pilotée aussi, pour facilité le centrage et serrage dans le tube acier de 60/30/3, châssis du CNC.





A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 26 Feb - 19:49 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Et bien, NON cela ne vas pas.



Petit problème de mise en place du brute.



Mais l'on verra cela demain, A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 27 Feb - 23:19 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

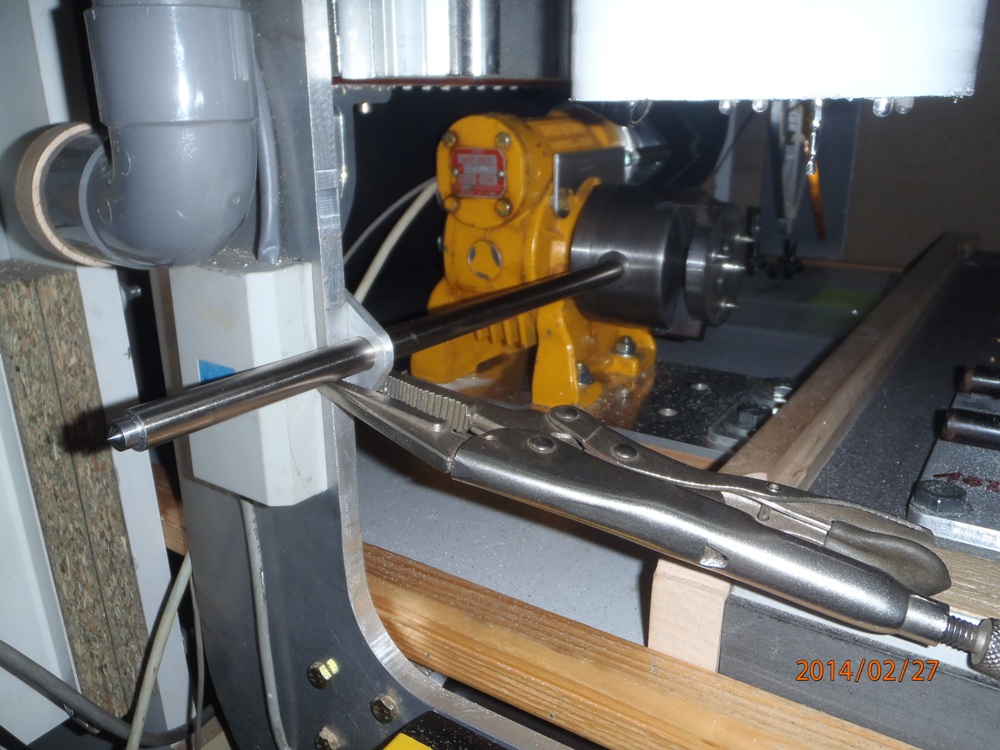

Et la clef du mandrin.



La voila en cour de montage, comment j'ai fait ??, usiné comme il se doit, sur l'étau.

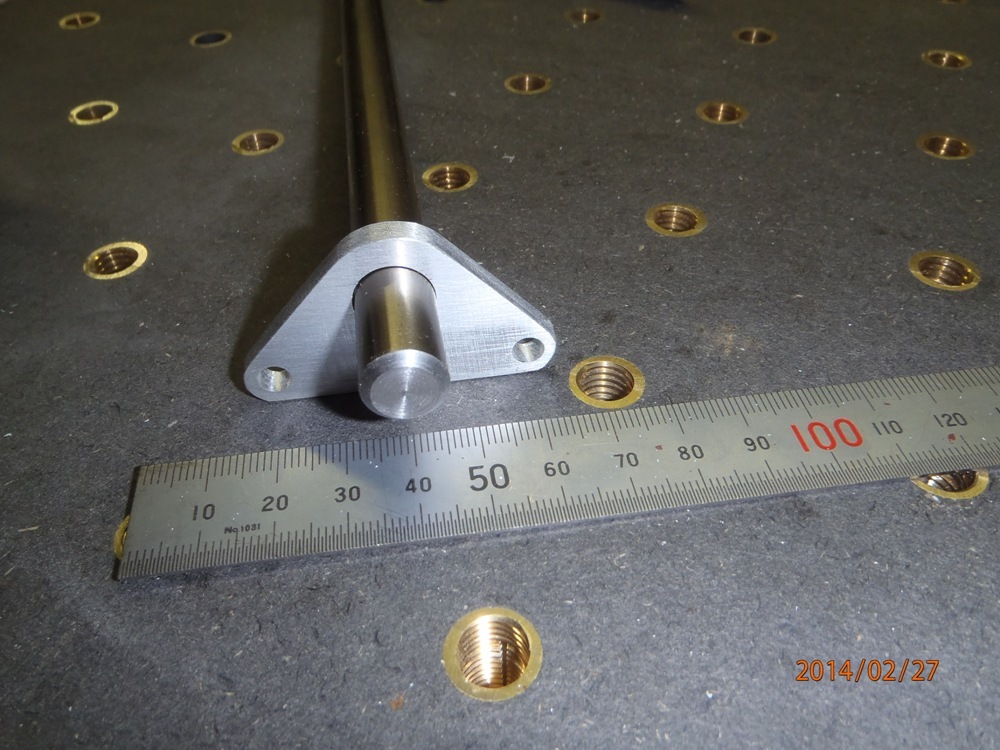

Un support qui sera placer sur le portique en référence 0/0/0, et comme le réducteur va toujours se positionner a un zéro machine, sera facile a utilisé.

Dans lequel passera un rond de 12 Mm, qui sera usiné a la CNC, ENCORE, eh oui, faire un carré de 7 Mm en bout, et un plat soudé a l'autre.

En quatre usinage sur les faces du carré de 7 Mm, pour le serrage du mandrin, un peu floue cette photo, NON ?.


A plus, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 1 Mar - 07:19 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 28 Feb - 19:32 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

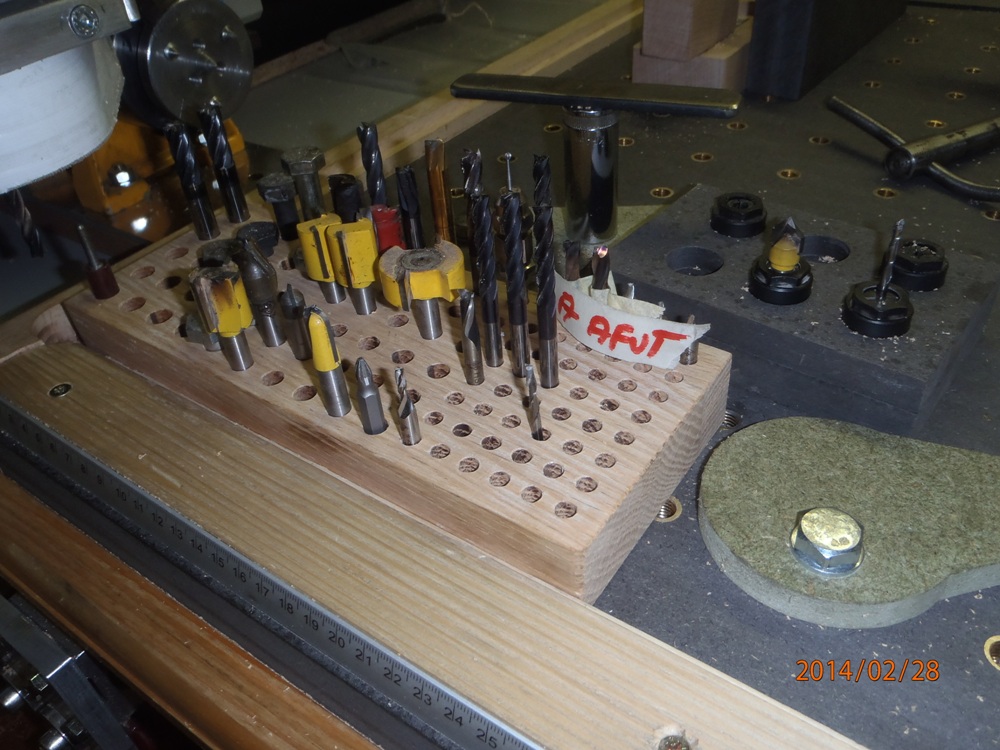

Faut faire du rangement.

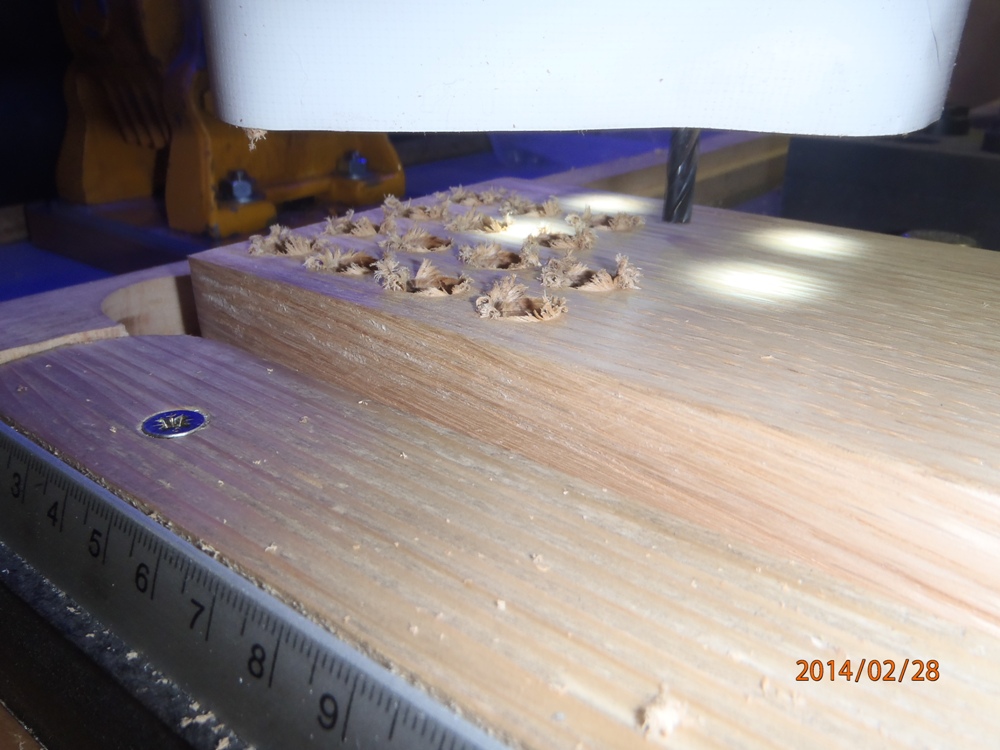

Un bloc de bois de chêne de 250 x 100 Mm, de 30 Mm d'épaisseur.

Trois diamètre 10.1 - 8.1 -6.1 Mm, les deux premier a une profondeur de 25 Mm, les autres a 15 Mm.








Tout sera bien ranger, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 2 Mar - 13:33 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Les quelques outils indispensable du CNC.



17 est une dimension facile pour toutes les vis.


Plus facile pour les cônes de broche, mais je prévois encore une amélioration de cette clef.


Tout les vis utilisée pour les fixations sont en M10, donc clef de 17 Mm, et toutes avec un pilote pour plus de facilité de positionnement.

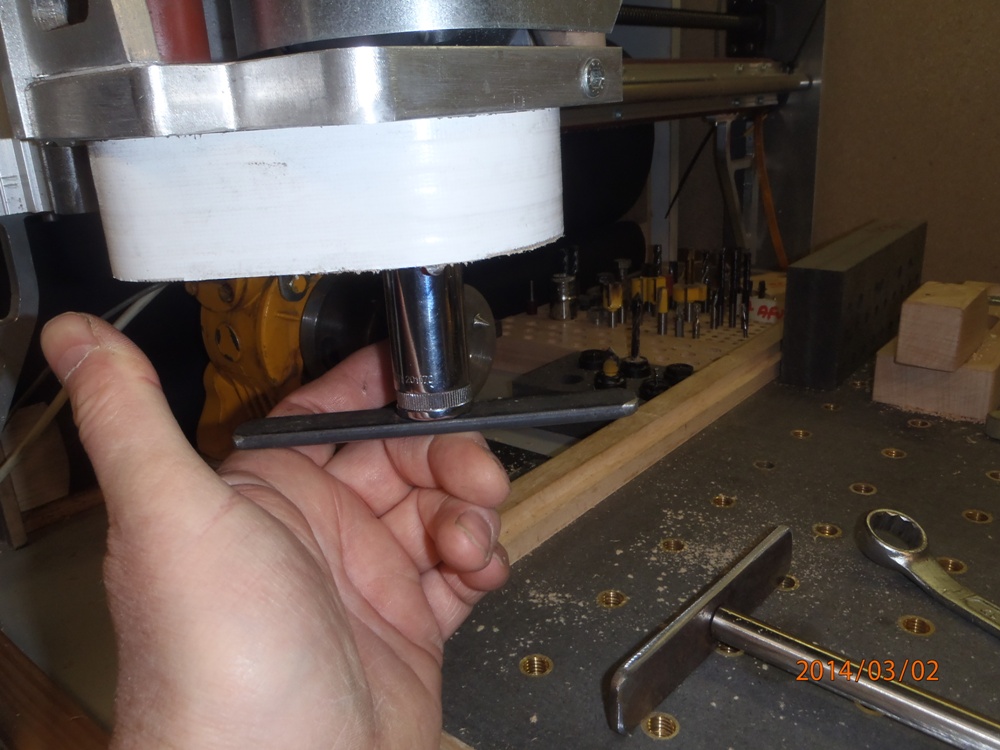

Et pour le serrage du mandarin, en position de Zéro Machine.

Et sont maintient pour l'utilisation d'une main, ce petit support a été usiné avec une bâtée pour sa position sur le portique et 2 vis M5.





A++, pour d'autre photos, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 6 Mar - 10:31 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Salut a tous.


D'autre pièces en aluminium sont usinée pour 'LayKa-CNC'.

Et dont vous pouvais voir sa construction sur ce lien. Plus de 4 pages en photos et vidéo's.



A++, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 9 Apr - 11:30 (2014); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 8 Apr - 19:58 (2014)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Petite ajoute en préparation.

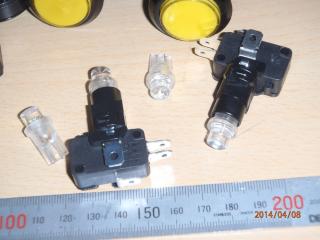

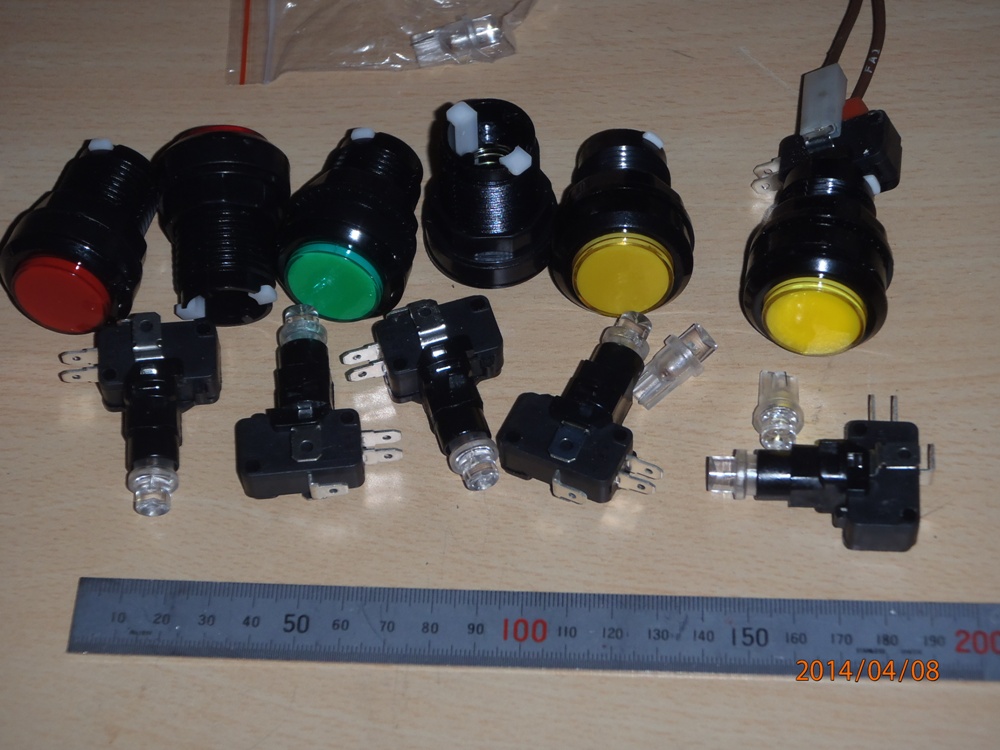

Des interrupteurs instable a pression et LED.



Trois couleurs Rouge Orange Vert avec un LED Blanche type auto 12 Volts.
