PostPosted: Wed 6 Mar - 13:29 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

PublicitéSupprimer les publicités ?
Bienvenue sur cette page, pour suivre le montage de cette CNC.
Que j'ai donné comme non "UneKa-CNC"

en souvenir de ma chienne 1ere née de la meute.

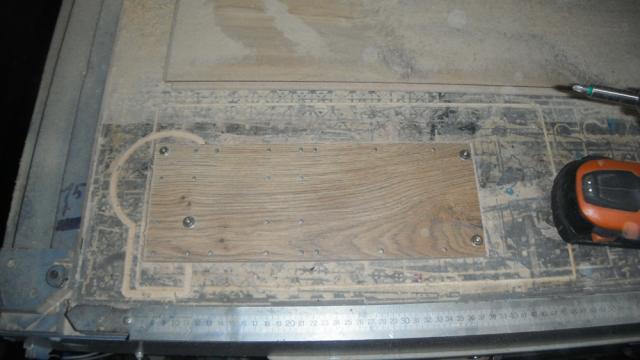

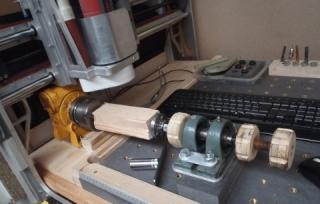

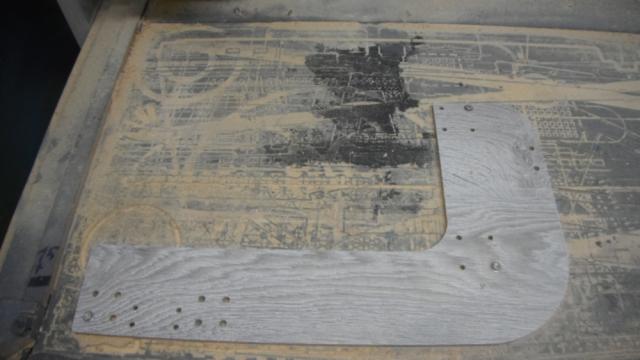

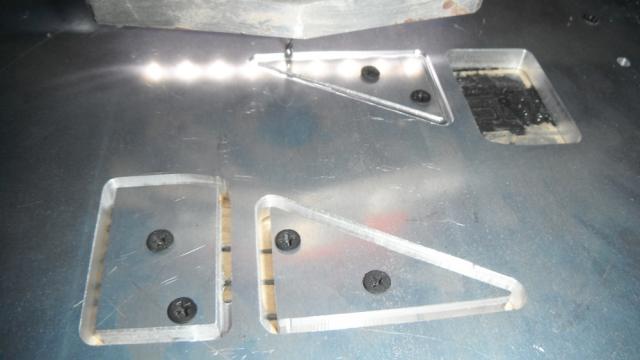

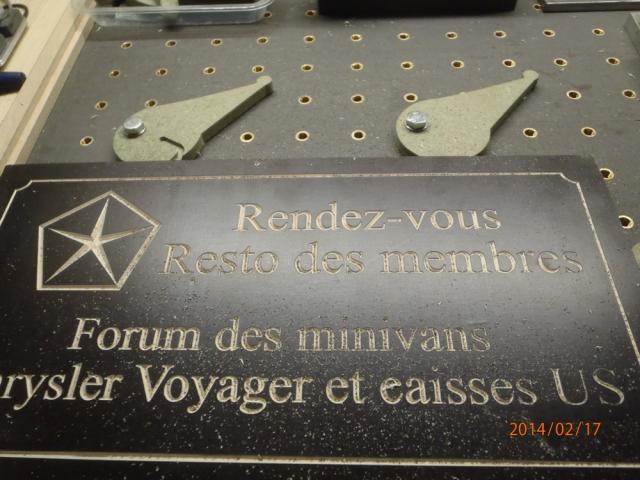

Voici sont premier usinage sur bois de cette CNC.


Allez directement sur les différentes pages de la construction en cliquant sur la photo si bas.


   2>
           3>

            4>


--------------------------------------   Clic sur image pour allez a la page concernée   ---------------------------------------

<5 - 6>




Remarque : Il est possible que le fil de ce post change au cours du temps,
Mais les membres qui ont une question la pose en fin de post, merci a tous.

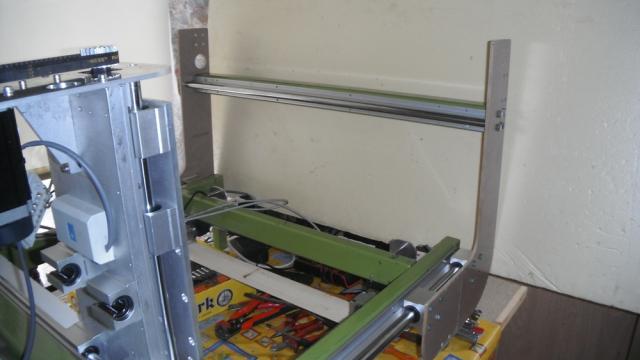

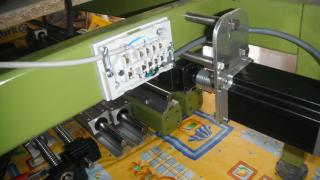

Voila une photo ou en n'es le montage







Cette page fait suite a celle de préparation de commande de pièces et réalisation

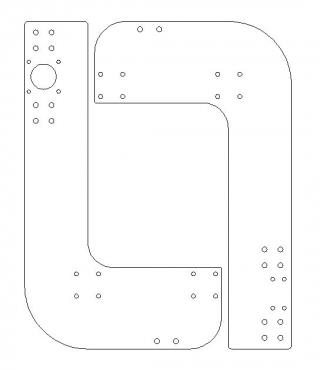

des plans sous "DAO" pour avoir les cotes de la construction a réalisé.
Et qui se trouvent ICI et qui seront modifier en cours de réalisation.

Mais revenons en a la construction de "UneKa-CNC"

Je vais commencé par lchâssis : Fait a partie de profilé en acier.
Tubes de 60 x 30 x 3 Mm pour le cadre du plateaux.
Tubes de 50 x 50 x 4 Mm pour portique de l'axe "Y".
Du plat de 60x4 - 50x5 - 30x5 & ........... Quelques mitrailles.

C'est déjà quelque Kg d'acier.


Les tubes ont été ébavuré et dégraissé.


Merci a tous ceux qui suivront cette construction, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 17 May - 23:06 (2016); edited 144 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 6 Mar - 19:20 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Bonne journée a tous.

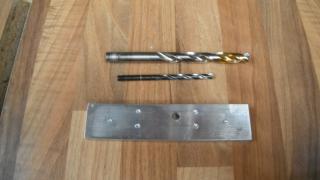

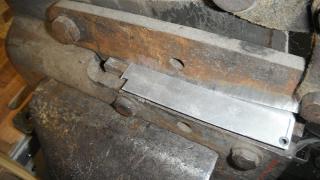

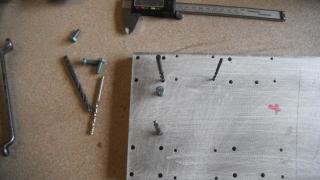

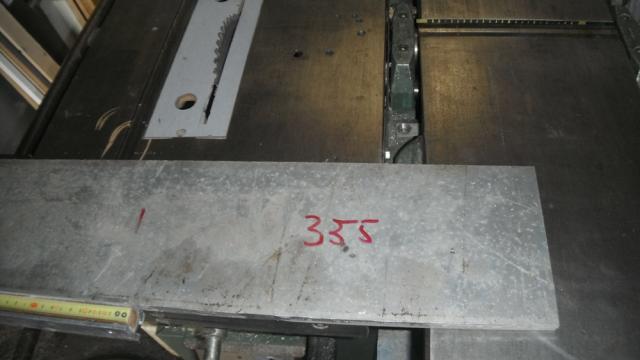

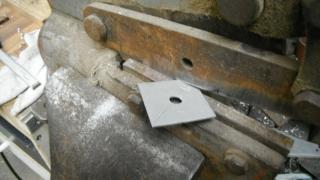

Coupé des bouts de plats en acier, pour être foré, taraudé et soudé sur les tubes.
Dans du 50 x 4 longueur de 50 Mm pour les support des rail du "Y" qui fera le portique pour la translation de l'axe "X".
Et du  30 x 5 longueur 60 Mm pour l'assemblage de la table qui supportera les rails du "X" sur 1505 Mm.


Trous de 6.75 Mm en une passe.



Le taraudage est fait en M8 avec 3 tarauds a la visseuse portative, bien perpendiculaire a la face.
Le taraud sont lubrifier au "pétrole" a chaque passe, les filets seront repassé après soudage.

Voila 32 trous plus tard et 96 passes de taraud, c'est du "boulot" de préparation.
Qui seront souder demain.


La suite va venir après, J'attend vos commentaire, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 11 Apr - 21:44 (2013); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 7 Mar - 13:49 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Et bien faut sortir le poste a souder.



J'ai pas sorti la grosse artillerie, juste un petit poste amateur de 105 Ah.
105 Ah c'est juste avec une électrode de 2.5 Mm, compter 35/40 A au Mm de diamètre de l'électrode.
Enfin, ça va quand même avec quelques pause entre les soudures.


Pointage et matage des points pour plaqué le plat sur le tube, et un cordon avec une électrode de 2.5 Mm.


Un coup de disque d'ébavurage, un puis un surfaçage a l’abrasif pour terminé.

Un repassage du taraud N°3 de M8 a la visseuse et les vis vont toute seul.



Pourquoi cette façon de faire, alors que l'on pourrais tout soudé directement ??.

Pour avoir la possibilité de corrigé équerrage
Supprimer la gauchissement qui serais inévitable a cause des retrait sur les soudure du châssis.




A+ pour la peinture, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 17 May - 23:09 (2016); edited 6 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 7 Mar - 18:06 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

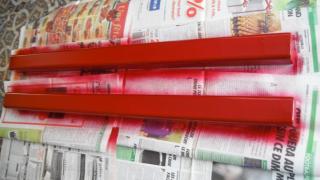

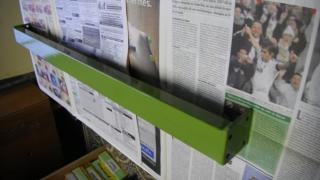

Voila la couche d’antirouille est mise.

Peinture a base de chromate de zinc,

Puis quand cela sera sec une couche de peinture en bombe, comme finition.


Reste les pieds a fabriquer dans le même procédé.
Mais avant de faire l'assemblage du châssis faut placer les rails et avoir les vis a bille.
Qui vont arrivé, (demain), pour déterminé la positions exacte des travers,
et faire les trous de fixation de ceux-ci, sous les rails de 20 Mm de diamètre.


A++ PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Fri 14 Feb - 00:03 (2014); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 8 Mar - 18:13 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Et bien voila il faut des pieds a la bête.



Même procédé du plat de 30 x 5 Mm, dont 4 sont taraudé a M10 pour placé des réglages récup d'une machine a lavé.


Et mise en antirouille.



Le début du projet est ICI.

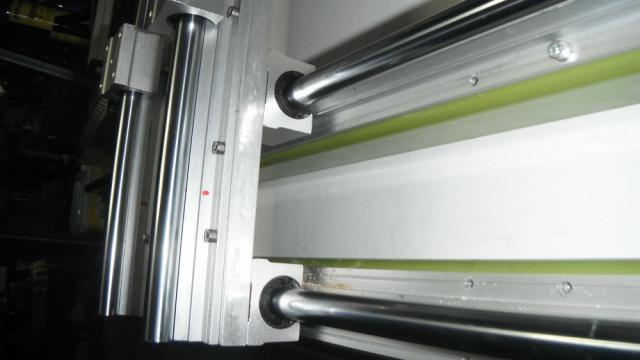

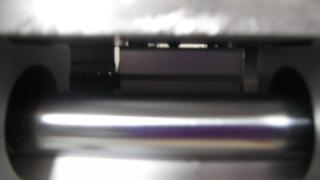

Après placement des rails de guidage sur leurs supports, (provisoire),
surprise les longueurs des rail commandées sont plus longue de 5 Mm, pour les 16 Mm (Y & Z)
Et de 25 Mm pour les rail de 20 Mm (X) 1505 au lieu de 1480, cela est bien, justement j’étais trop juste sur le X.

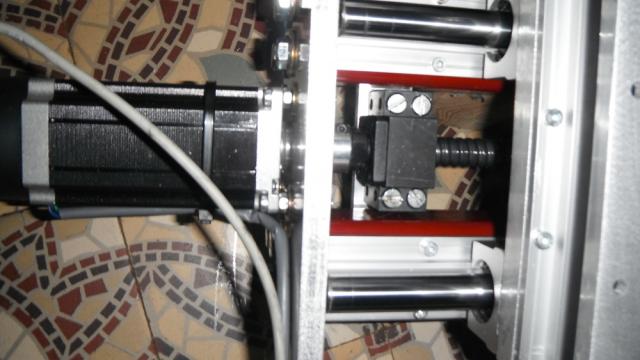

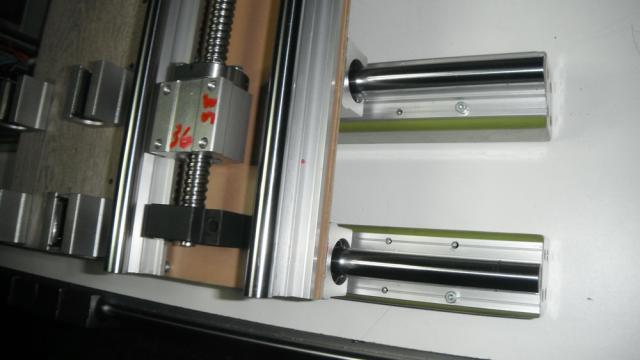

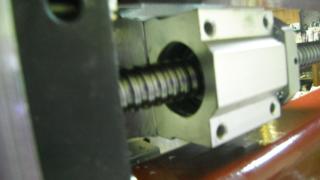

Montage des paliers sur les vis a billes, un mot magnifique, pas devoir tourné les bouts d’arbres.

10 jours entre payement et fourniture par DHL avec 6 heures d'avance au suivi du colis.


A+K, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 4 Apr - 00:42 (2013); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 9 Mar - 12:35 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Pas de critiques, 15 visiteurs sont venu voir du 06/03/2013 au 11/03/2013.

 Merci a vous d'avoir venu faire une visite sur le forum.


Attention il y a 6 pages actuellement sur cette construction.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 27 Feb - 17:03 (2014); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 9 Mar - 23:00 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Salut a tous.


Montage des pieds sur les tubes qui supportera les rail du "X".




Fixation des rail de 20 Mm sur les tubes de 60 x 30 x 3 qui sera l'axe "X".

Avec des vis de 4 Mm (16 par rail), qui sont forée et taraudée.


A++ PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 30 Mar - 23:34 (2013); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 10 Mar - 17:19 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

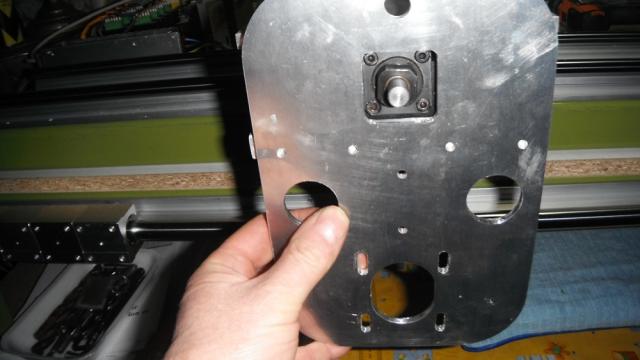

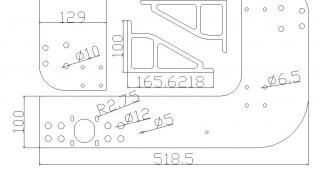

Une petite photo et modifier sont dessin au chaud (Fait froid dehors il gel).

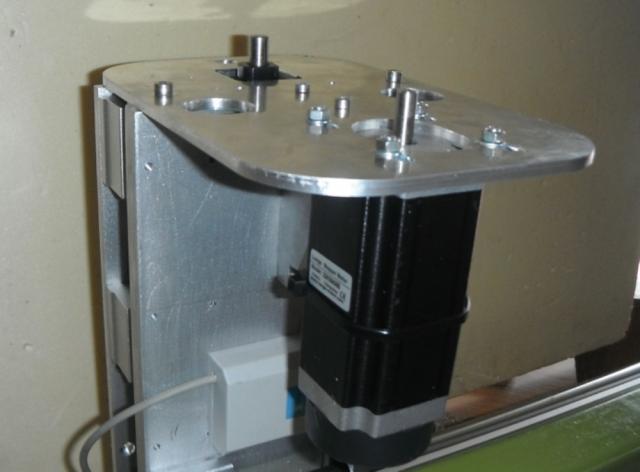

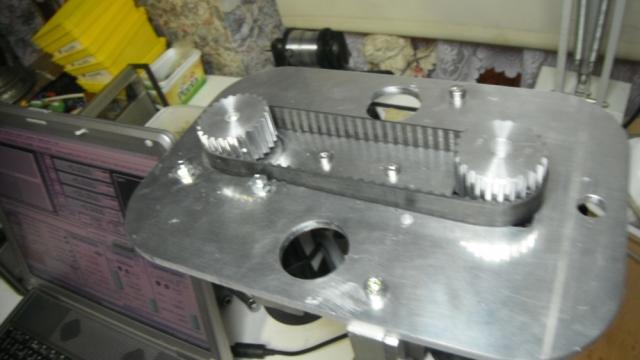

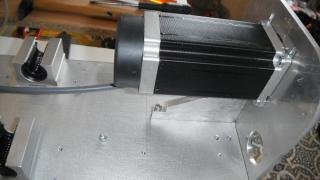

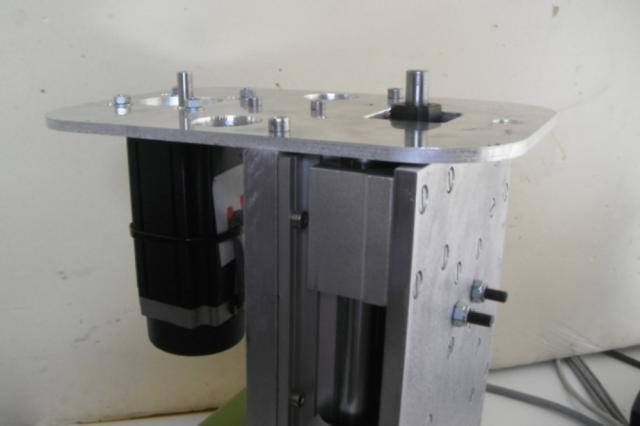

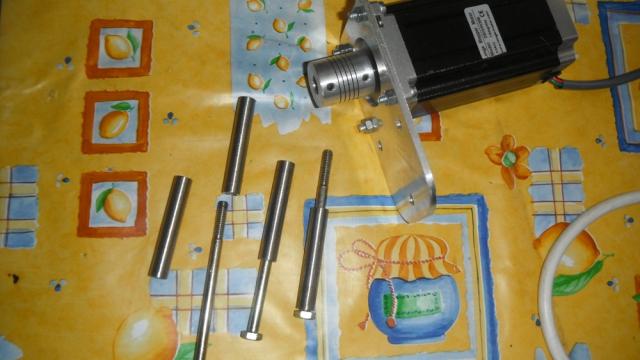

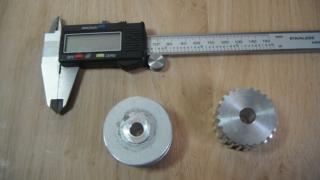

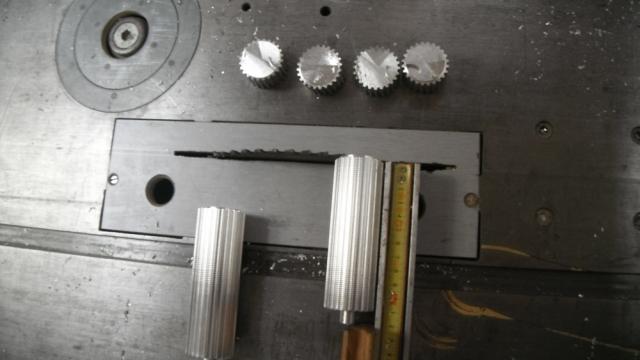

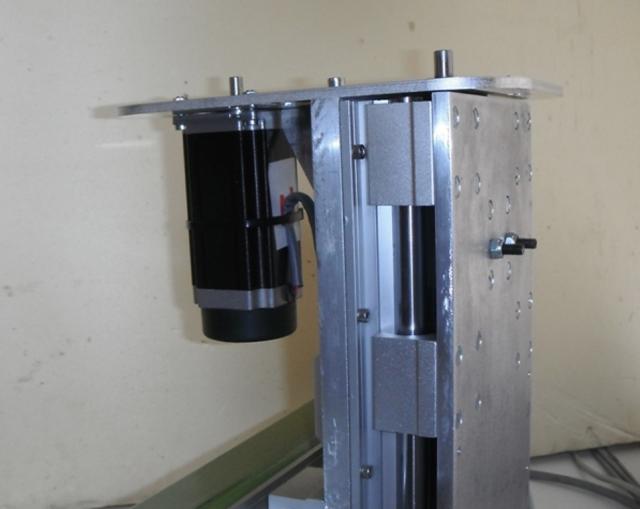

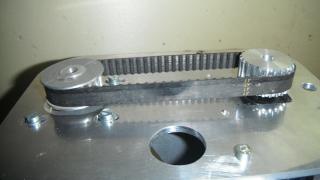

Préparation de quoi faire la transmission du moteur du "Z" par courroie des pignons "T5" de 22 dents.
Bien oui, c'est dimanche non ?.






Bon dimanche, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Fri 15 Mar - 10:04 (2013); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 11 Mar - 19:46 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Bon c'est ici que l'on commence a voir ce que l'on veut faire.

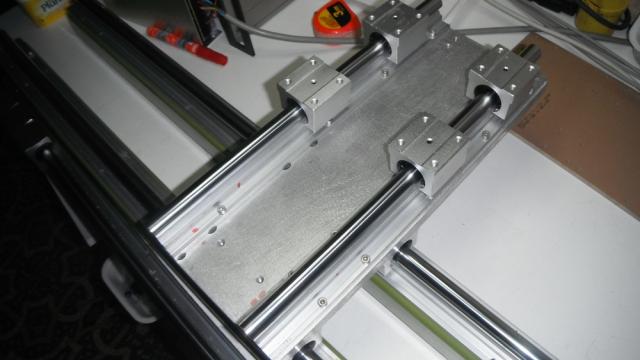

La fixation des rail du "Y" sur les tubes de 50 x 50 x 5 Mm.

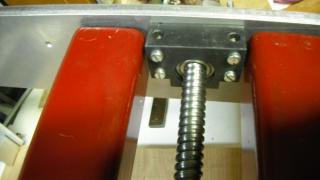

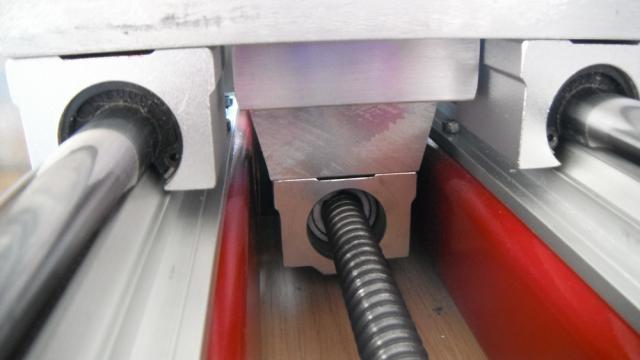

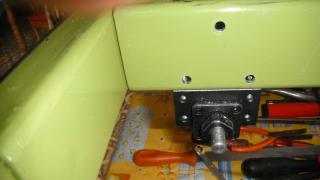

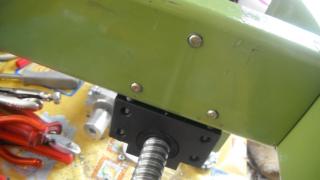

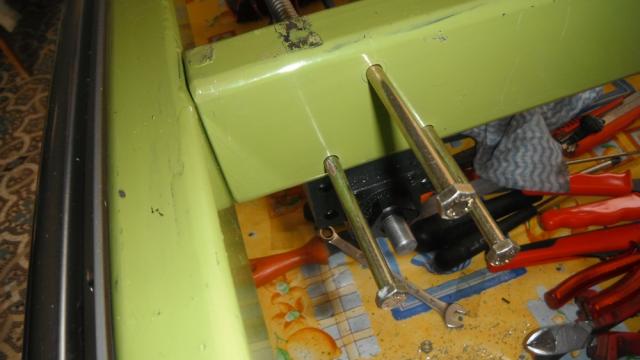

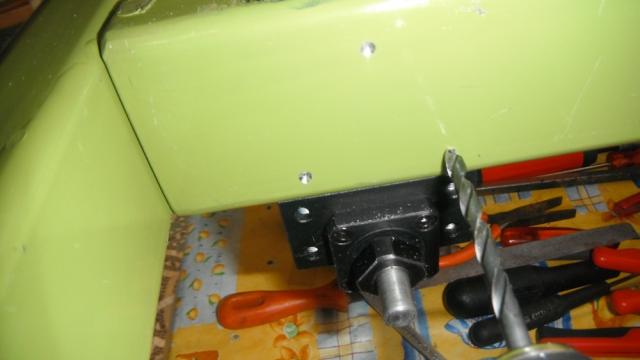

Placement des vis a billes sur les travers en tubes de 60 x 30 x 3 Mm, fixer avec des vis de 6 Mm.

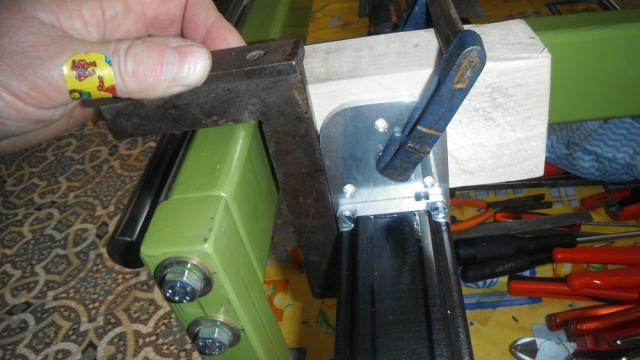

Placement bien aligner et a l’équerre fait par mesurage des diagonales, car les tubes on bien la même longueur.


Les blocs supports sont placer a 30 Mm des bouts des tubes.

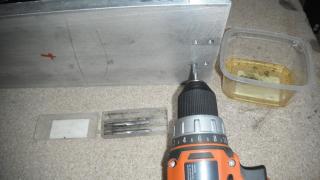

Foré a 5.1 et passage des trois tarauds de 6 Mm.


Ne pas oublier de lubrifier a chaque passage.

Une petite vidéo.




Ça prend beaucoup de temps pour placer les 4 pallier, en tout 12 trous a taraudés.


J'ai pas faut de photos du placement des 8 vis de 8 Mm qui assemble des 4 tubes de 60 x 30 x 3 en eux.




Le châssis au sol, pour placer les rails de 20 Mm dans l'axe du "X".


C'est déjà bien sur une journée d'hivers quand il neige dehors, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 1 Oct - 21:41 (2013); edited 4 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 11 Mar - 20:22 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

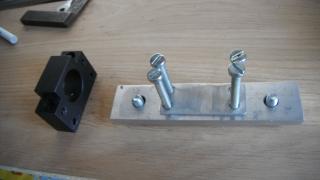

Montage des supports sur les 4 vis a billes.



Pas donné ce palier, non? 32 UK £ = 36.5812596 €
Alors.
Acheté des paliers a bille de 16 MM, et enlevé les roulements des supports,
Foré et tarauder a M5 Mm pour placer les écrous des vis a bille de 16 Mm.


Les voila monter.

Merci a Marc pour les avoir fait avec sont gabarit.
Apres coup j'ai trouver cela.



http://www.befr.ebay.be/itm/BALL-NUT-HOUSING-MOUNTING-BRACKET-FOR-1605-BALL…
Et par 3 pieces,
http://www.befr.ebay.be/itm/3-PCS-BALL-NUT-HOUSING-MOUNTING-BRACKET-FOR-160…
Et pour le 20 MM




C'est bien mieux, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 20 Jan - 16:55 (2014); edited 5 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 14 Mar - 22:56 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

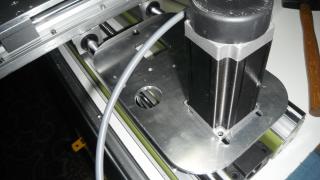

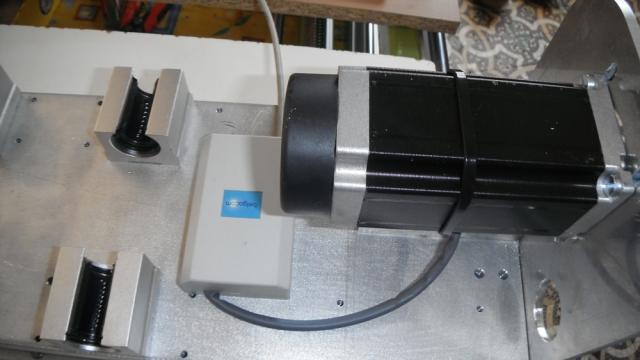

Et bien voila pour la fixation des moteurs du "X".

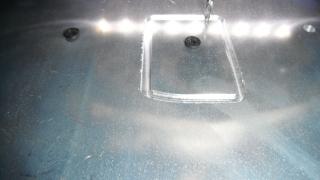

Une vidéo de la découpe de l'aluminium de 4 Mm, en passe de 0.5 Mm.

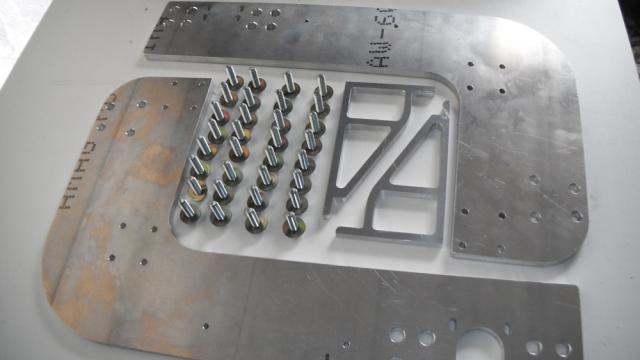

Les flaques monter sur les moteurs, en tôle d'aluminium de 4 Mm.
Merci a Marc qui les a découpé sur sa 2 eme CNC.



Les accouplement (sur la photo) seront échanger par d'autre plus puissant, comme ceux-ci.


Espassé avec des entretoises de 55 Mm de long sur les vis de 6 Mm.


Reste a placer, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Fri 15 Mar - 21:06 (2013); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 15 Mar - 14:00 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

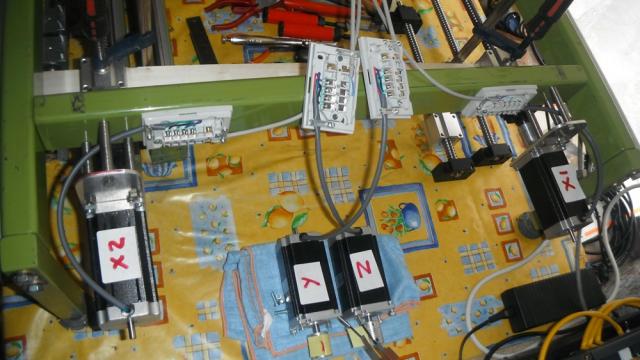

Placement moteurs du "X".

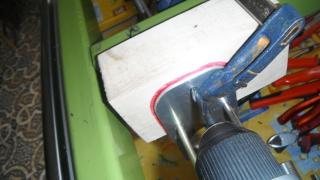

Calculer la distance a placer le support, et placer une cale de bois, et placer bien a l’équerre.

Pointer au diamètre des trous a faire dans le bois, démonter l'ensemble, pour foré sur une foreuse Colonne.


Replacer l'ensemble avec les vis, refixer avec une presse, pointer dans l'acier pour être au bon endroit.

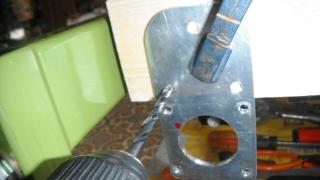

Foré une face du tube et pointer l'autre face interne et foré au diamètre pour le taraudage (5.1 pour M6).

Toujours guidé par le bloc de bois pour resté bien droit.


Taraudage des deux première passe de l’intérieur et la passe final a travers le tube.


Placement des vis M6 a travers le tube.

Agrandir la première face et la tôle support de 1 Mm pour le réglage moteur par rapport a l'axe moteur.


A ce moment deux solution pour le montage, soit des tiges filetée de M6 et des écrous pour espacé le moteur,
Ou bien faire des entretoises en tube de la longueur idéal pour l'accouplement moteur.


A++, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 16 Mar - 08:52 (2013); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 15 Mar - 18:07 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

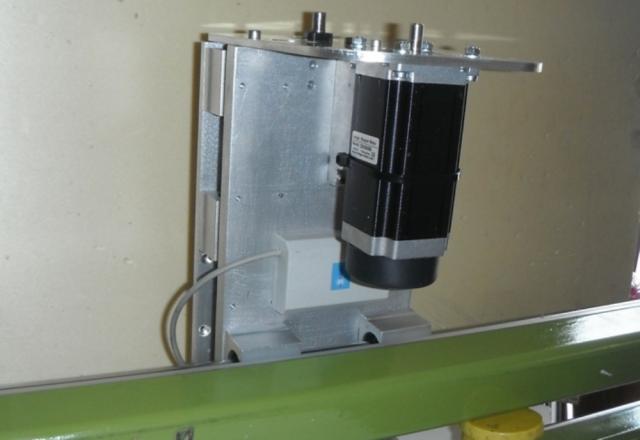

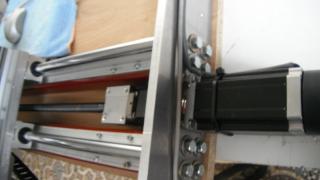

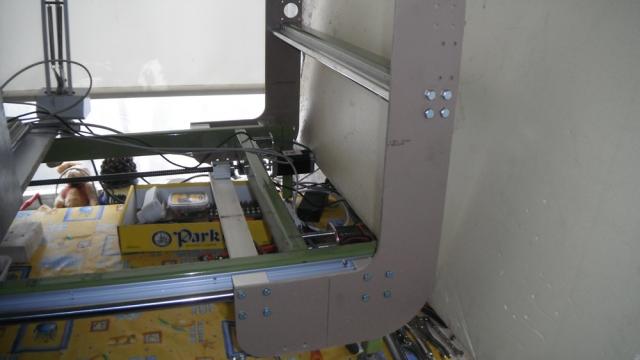

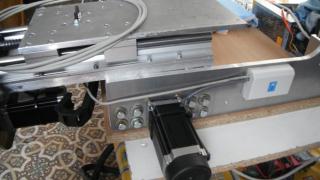

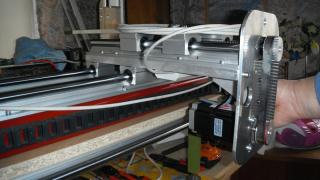

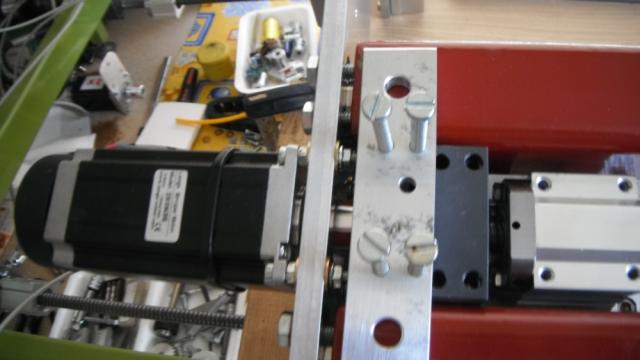

Et bien voila les deux moteurs de l'axe "X" sont en place.


Comme on peut le voir, j'ai pas pris le plus facile, pour cette fixation, vis de 6 Mm de 90 Mm de long.
J'ai coupé 7 bout de tube acier de 10 x 1.7 coupé a +-57 Mm, et mis a longueur de 55 Mm au tour (+/-0.1).

Et les borniers des moteurs aussi, fixer avec deux vis de M 4,


Et dire que tout cela va encore être démonté, pour une finition de la peinture, Hé OUI.

Bon WE a tous, la suite va venir, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 17 Mar - 18:17 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Salut a tous.

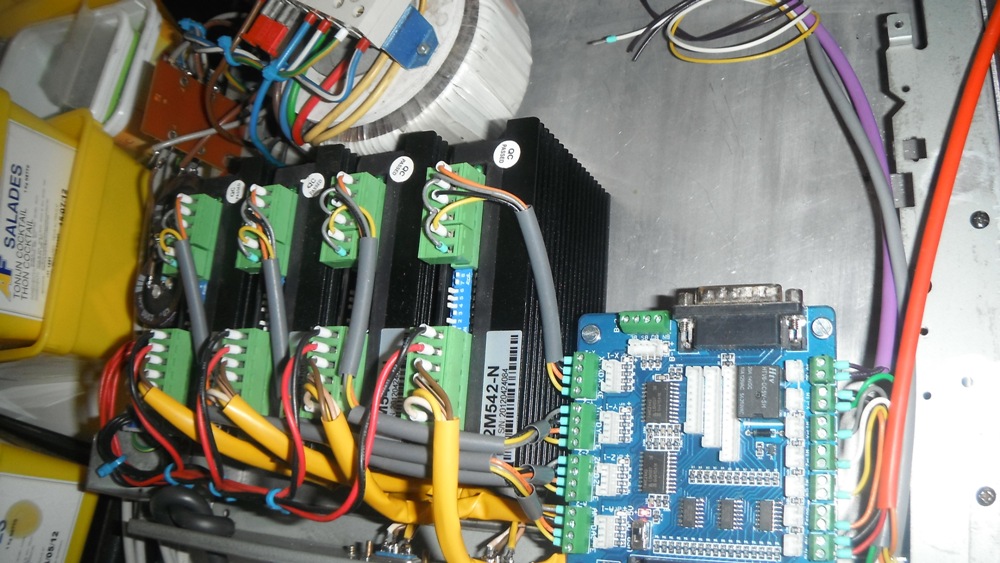

Les premier essai de la NewCNC.

Une vidéo du 1er test.


Les résultats sont bon, Merci a Marc pour avoir fait la configuration, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 17 Mar - 23:46 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Salut a tous.

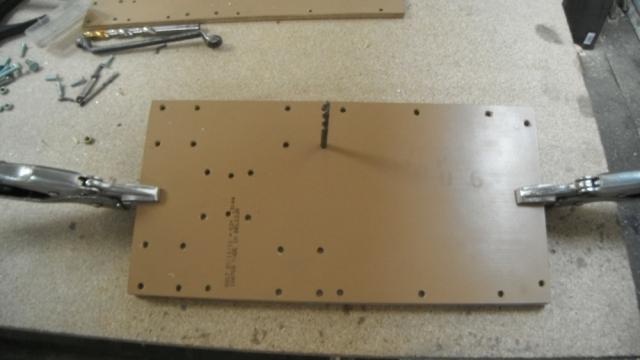

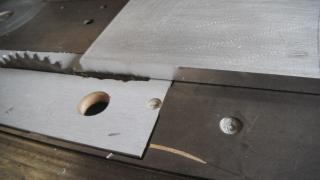

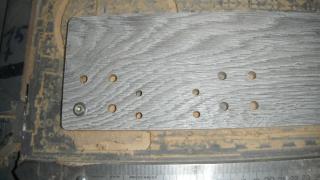

Un gabarit de forage est fait sur la plus vieille CNC fait en bois et est toujours en service.
Cela est fait dans des lames de parquet mise en déclassement dans un GSB de la région.

http://cnc-papykyka.xooit.be/t10-Comment-cela-a-commencer-pour-la-construct…


Et une petite vidéo est réalisée sur sa découpe.

Mais, je crois n’être trompé, on verra cela demain, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 19 Mar - 12:33 (2013); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 18 Mar - 21:42 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Et bien, OUI, c'est pas bon, les trous ne sont pas dans le bon sens et pas de place pour y mettre la vis a billes.

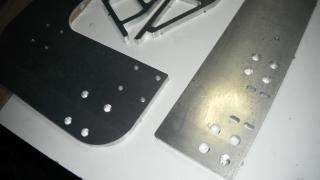

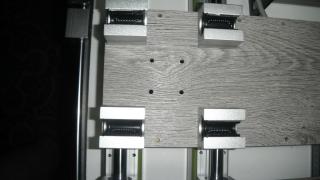

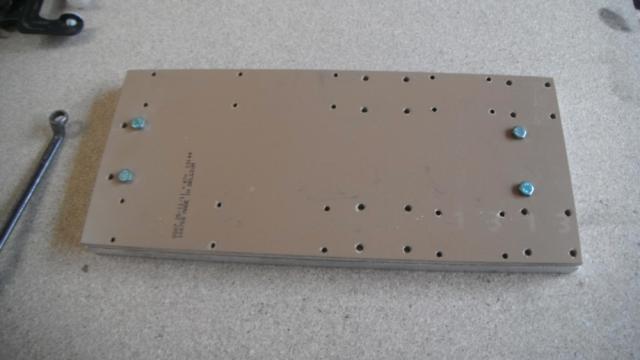

On remet cela, nouveau dessin et nouvelle découpe de gabarits pour le forage des tôles aluminium.

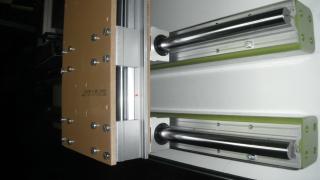

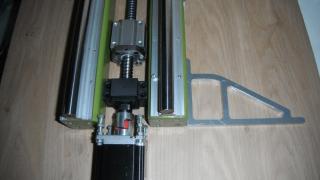

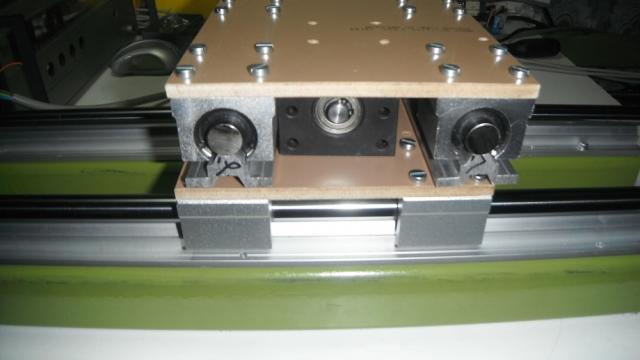

Les paliers a billes sont monter sur les gabarits, cela est bien juste, fixer avec des vis de M5.

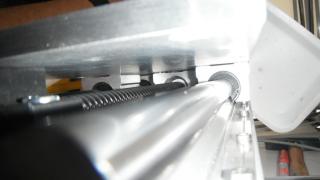

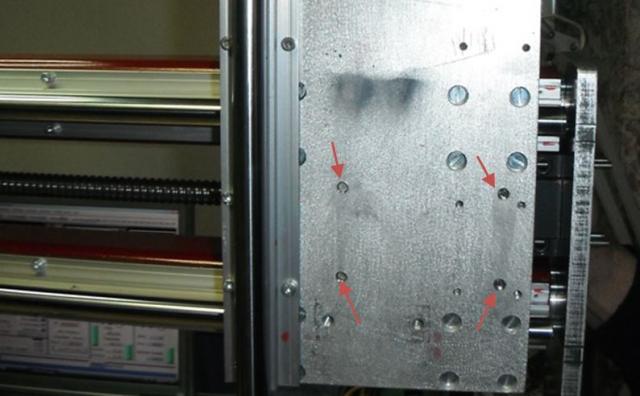

L'écrou de la vis a billes est bien positionnée au centre, sera fixer avec des vis M5.


Les deux paliers de la vis est sont a la bonne place, les trous seront taraudé en M6.

Faut noyer les tètes des vis des palier a billes de 16 Mm des rails du "Y", pour fixer les rails du "Z".


Merci a Marc, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 19 Mar - 12:30 (2013); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 19 Mar - 09:58 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Salut a tout mes visiteurs.


Bonne nouvelle les possibilités du projet de 1250x650x200 Mm,
 "UneKa-CNC" est passée à 1280x650x200 Mm.



Pas de critiques, 31 visiteurs sont venu voir du 06/03/2012 au 19/03/2013.

 Merci a vous d'avoir venu faire une visite sur le forum.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 21 Mar - 09:05 (2013); edited 1 time in total
Back to top
Buxinien


Offline

Joined: 26 Feb 2013
Posts: 30
Localisation: Mons
Locomotion: HYUNDAI I 30
Loisirs: Bricolage, marche...
Date de naissance: 12/02/1950
Masculin

PostPosted: Tue 19 Mar - 10:59 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Bjr PapyKa,
On sent bien que l'envie d'achever ce beau projet est là!
Courage et félicitations pour cette belle réalisation.
Je termine la fabrication de quatre portes d'intérieur et j'entreprendrai sérieusement le projet CNC.
J'aurai probablement des infos à te demander au sujet de l'achat des guides, vis et paliers.
Bonne continuation Okay
J-Ch


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 19 Mar - 15:40 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Salut  Buxinien.


Bonne nouvelle, quel serais sa dimension ?.
Et pour tes portes, crée un
sujet dans cette partie,

Qui est faite pour cela.
Ou tu pourrais placer quelques photos de leurs constructions.
Faut pas être avare de ces photos, cela fait toujours bon effet.
Quelques info's sont ici sur cette page pour leurs placement.
Et si cela est, je créerais une page dédier aux bricolage "Bois des membres".


A++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 4 Apr - 00:45 (2013); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 19 Mar - 19:34 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Salut a tous.

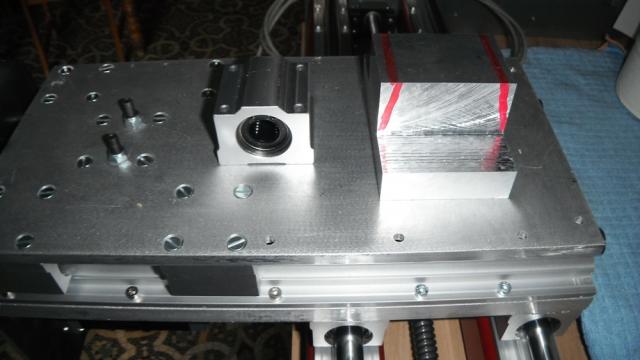

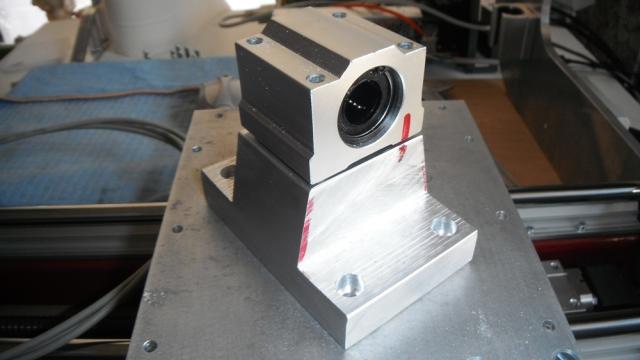

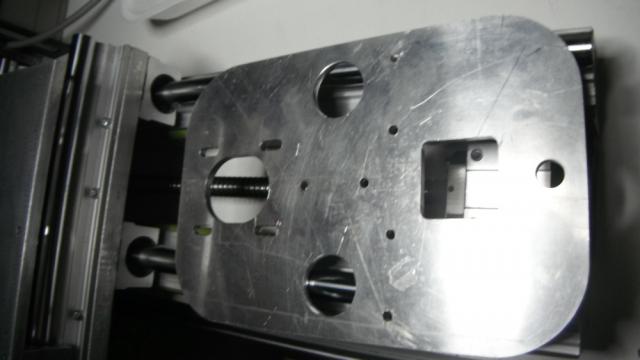

Découpe tôle pour la jonction des axes "Y" & "Z".

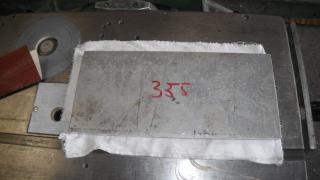

Tôle aluminium brute de 15 Mm coupée a la scie circulaire de ma combinée Robland K26.


La lame est de petit diamètre avec denture alternée, un coup de papier abrasif sur les arrêtes.

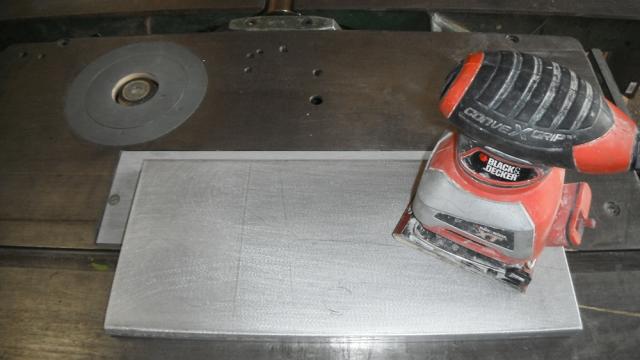

Un bon coup de ponceuse sur les faces.


Recoupe des bords pour avoir la bonne largeur (155 Mm sur 355 Mm de long).

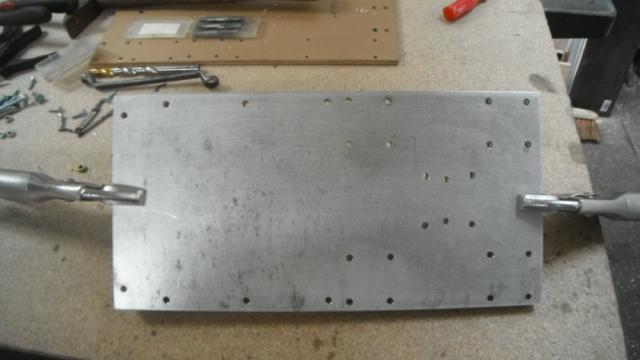

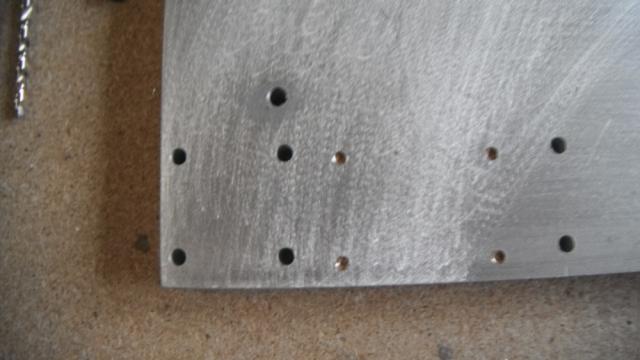

Fixation du gabarit avec deux pinces et forage des trous qui seront taraudé a M6, et fixer le gabarit.

Pointage de l'ensemble des autres trous, suivant le gabarit, et foré au bon diamètre pour taraudage.


Les trous des bloc a billes a 4.1 pour M5 et les autres pour les rails a 3.25, placement des rails en place avec des pinces.

Forage des supports des rails et de la tôle a 3.25 et taraudé de la tôle M4 et forage des rails a 4.25 Mm.

Après avoir fraisé les trous des vis des patins a 10 Mm sur 7 Mm de profondeur.

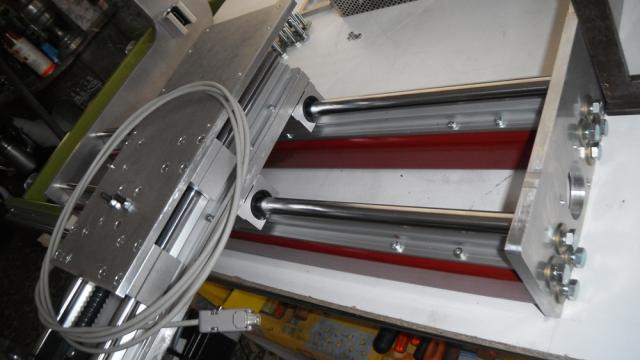

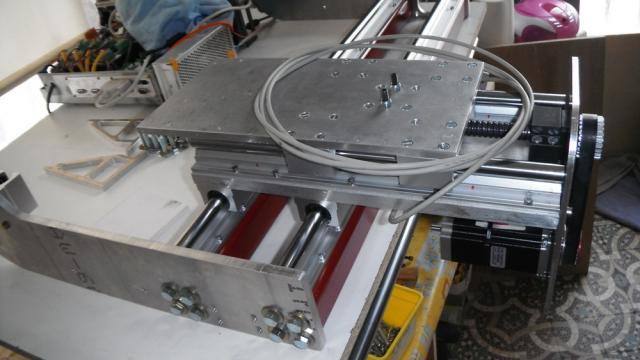

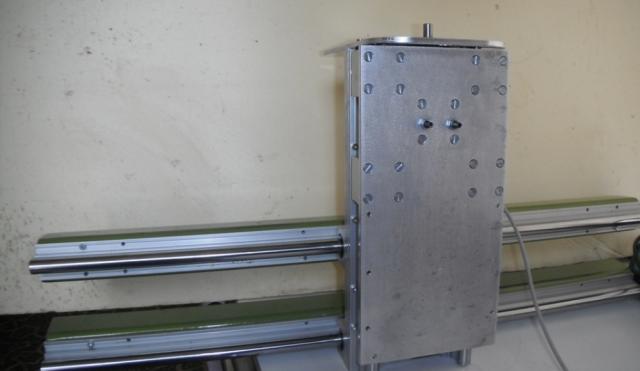

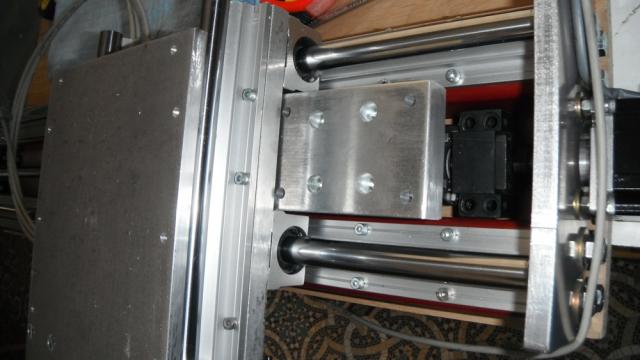

Reste a tout assembler pour tester sur les rail de l'axe "Y".

Reste a monter tout sur la tôle,

Cela fonctionne bien, Non?.



Et cela avance bien, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 8 May - 09:19 (2014); edited 9 times in total
Back to top
Buxinien


Offline

Joined: 26 Feb 2013
Posts: 30
Localisation: Mons
Locomotion: HYUNDAI I 30
Loisirs: Bricolage, marche...
Date de naissance: 12/02/1950
Masculin

PostPosted: Tue 19 Mar - 20:33 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Bjr PapyKa,
Les dimensions seraient celles de ta UneKa-CNC.
1280x650x200mm   me semblent suffisantes pour une première machine!
Dès que j'aurai terminé la réalisation des panneaux de porte je posterai sur ce travail.
Raboteuse en panne, courroie de l'entraineur de la mise à épaisseur cassée,donc attente de quelques jours! Sad
@+
J-Ch


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 20 Mar - 13:09 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Salut.

Une découpe de tôle d'aluminium de 8 Mm a la scie circulaire.

Placement du gabarit sur la tôle avec des pinces pour le forage des trous.

Le résultat, reste a fraisé les trous pour noyer les vis de fixation des palier des rails du "Z".

Apres montage des différentes pièces, et premier test de mouvement de l'axe "Z" a la viseuse.

Sur une idée de Marc pour le réglage de la vis a billes de l'axe du "Z" , deux vis de pression sont placée sur le bloc.


Comme on peut le voir, l'espace est très mince et de cela facile a réalisé avec deux écrous stop pour le blocage.


Les deux vis seront recoupée pour plus d’esthétique.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 8 May - 09:25 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 20 Mar - 22:18 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

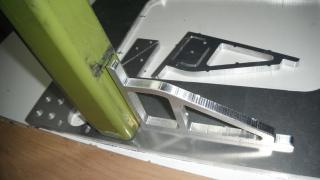

Et pour la motorisation de l"axe "Z" comment faire ?.

Un dessin
  Pour voir les plans, ICI.



Hop sur la CNC, un bout d'aluminium de 5 Mm, et sur la deuxième CNC de mon fils Marc.



Et un plantage de logiciel est toujours possible, Pourquoi ?, Mystère.
Après avoir fait le 1 er trou le logiciel arrête sans savoir pourquoi.

Redémarrage du logiciel et au cours de la dernière passe ce ce trou, le logiciel se plante et casse la fraise, Pourquoi, Mystère.


Et puis 3 eme redémarrage de l'usinage et la plus d’arrêt tout ce passe bien, Pourquoi ?, Mystère.


Les paramètres de l'usinage a toujours resté les mêmes, juste reprendre le trajet la ou est été le problème d'usinage.



Maintenant on sais le pourquoi des plantages, c'est le logiciel "Ninos" qui est utilisé et remplacer par "Mach3".



Enfin, Pourquoi est toujours la, Mystère aussi, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 10 Apr - 21:51 (2014); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 21 Mar - 12:05 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Et bien voila le support du moteur de l'axe "Z" est en place, encore faut-il la fixer, NON ?

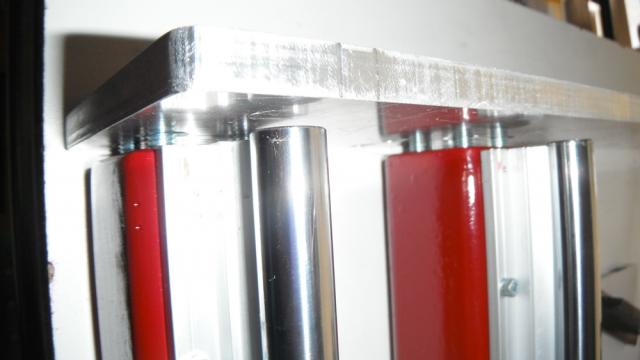

Oui encore faut-il la fixer correctement, cette tôle de 5 Mm et vérifier le positionnement moteur.


Bien la placer pour le forage et taraudage de sa fixation sur l'entretoise "Y & Z".


Placement d'un renfort en 8 Mm pour le maintenir dans sa position.


La distance de l'entraxe est bien de 125 Mm comme prévu, faut usiné les pignons et placer la courroie.

Reste a fixer la boite de connections avec deux vis M4 et un "colson" pour le câble du moteur de l'axe "Z".


A++, pour d'autre aventure, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Fri 22 Mar - 13:30 (2013); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 21 Mar - 14:17 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Pas de critiques, 45 visiteurs sont venu voir du 06/03/2013 au 22/03/2013
Et 1774 visite au 10/02/2014.

 Merci a vous d'avoir venu faire une visite sur le forum.



et Allez a la page suivante (2) ICI.


A++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 10 Feb - 10:57 (2014); edited 11 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 21 Mar - 21:15 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Quelques photos.














- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 10 Apr - 21:57 (2014); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 22 Mar - 09:41 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Et les pignons dans tout cela.

Découpe des 4 bouts d'un jet de pignon de 24 dents en T5, a la scie circulaire, pour les rectifier au tour.


Dressage des faces des pignons pour l'axe du "Z"et peut-être aussi du "Y".

Pré-forage, après avoir fait un centre avec une mèche a centré, des pignons de 24 dents en T5.

Alésage au diamètres des arbres de vis a billes et moteur pas à pas.

Apres placement de trois vis de pression en M3 dans les pignons, placement et réglage.

Mais je placerais des flasques au pignon du moteur pour maintenir la courroie au centre des pignons.


Les premiers test des mouvement du "Z" et les "X" fonctionne bien, réglage des vitesses des moteurs.


Et une petite discutions de "MamyJoe" sur les vêtements de "Bébé", avec sa belle fille, en prime.
A++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 22 Mar - 21:09 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Pour bien garder la courroie a sa place sur le moteur de l'axe "Z".


Un bout de tôle d'aluminium de récup, coupé a la cisaille.


Tournage des bouts de tôle, qui ont été foré a 8 Mm et assemblée pour être montée sur le tour et usinée.

Ébavurée, tôle de 15/10, diamètre de 41 Mm et alésée a 16 Mm.


Ajustement des flans des pignons, et remontage sur le moteur de l'axe "Z".

Deux rondelles par pignon, qui sont sertie une par face pour laissé 13 Mm de denture T5, courroie de 1/2 Pouce.




Reste la plus grosse pièces a découpé les tôles du portique, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 23 Mar - 10:26 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Je vient de collé ensemble deux bouts de lame de parquet pour faire les gabarits,
Pour l'essais de l'assemblage du portique et vérifier les cotes des emplacements,
Des trous de palier a billes (Axe X) et travers qui supporte les rail de l'axe "Y"

Si cela est bon, sera remis sur la CNC en bois de mon fils Marc pour être usiné dans une tôle d'aluminium de 10 Mm.


A++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 4 Apr - 00:50 (2013); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 23 Mar - 13:45 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

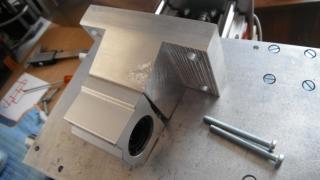

Et nous voila au point crucial du montage.


Voici le gabarit fini et maintenu en place par trois vis fait en premier usinage pour sa fixation.

Détour-age d'un gabarit pour tester le montage du portique "Y" de "UneKa-CNC".


Tout c'est bien passé pour l'usinage sur la plus vielle machine CNC de Marc.

Et une dernier vidéo de plus de 15 minutes, mais faut pas regarder, c'est trop long, NON,?.


La Pièce finie en trois usinage, 1 pour sa fixation, 2 pour le détour-rage, 3 pour les trous.

Le montage ce passe bien, sauf la fixation de la travers inferieur support des écrou des vis a billes "X".


Enfin beaucoup de travail de réglage, A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 24 Mar - 02:25 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Premier test des 3 vis a billes des axes de "UneKa-CNC".





Grande refonde des tôles du portique.



D'autres photos demain, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 24 Mar - 12:01 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Bon dimanche a tous.


Et bien voila après montage, démontage du test du gabarit pour le portique.




D'autre info's et images ?, OUI, tout de suite, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 25 Mar - 19:02 (2013); edited 1 time in total
Back to top
Buxinien


Offline

Joined: 26 Feb 2013
Posts: 30
Localisation: Mons
Locomotion: HYUNDAI I 30
Loisirs: Bricolage, marche...
Date de naissance: 12/02/1950
Masculin

PostPosted: Sun 24 Mar - 16:39 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Bjr,
Tes pièces de portique font 520mm/80mm au point haut et 10mm d'épaisseur dans de l'aluminium.
Penses-tu que d'un point de vue rigidité et vibrations il n'y aura pas de problèmes durant les usinages?
Ce n'est qu'une supposition et non une remarque!
En tout cas beau travail de ta part
@+
J-Ch


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 24 Mar - 20:41 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Une découpe de tôle d'aluminium de 10 Mm, pour la fabrication du portique de l"axe "Y".




Première chose a faire fixer la tôle sur la machine CNC en bois de Marc, sur les premier trous fait.

Placer des vis dans les parties non utilisée pour plus de sécurité.

Mais voila ce système n'est pas bon, car malgré les vis la partie intérieur bouge un peu et la fraise casse.

Quand ce trou fut fini, malgré les vis la pièce qui est ovale a tourné et casse de la fraise de 4 Mm.


Le bon système est de laissé des point d'attache sur les dernières passes, qui seront coupée un fois l'usinage fini.


C'est long a usiné (1000 Mm minute), et passe de 25/100 Mm (42 passes) et point d’attache de 5/1.5 Mm.


Cela aurais été plus facile si on aurais fait sur la deuxième machine en acier de Marc, mais pièces trop grande.


Enfin cela sera plus facile quand "UneKa-CNC" sera opérationnelle, Encore merci a Marc pour l'usinage.

A++, PapyKy.





- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 25 Mar - 08:53 (2013); edited 11 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 25 Mar - 00:37 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Bonsoir Buxinien.


Pas de problème toutes remarque sont bonne.
Mais cela est prévu de renforcé par des goussets sous les rails du "Y"
et sous la table sur la travers inférieur du portique.




Et comment va le montage des portes ?, des photos...

Merci de me suivre tout les jours, car je voie que tu vient souvent faire une visite même sans poster, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 10 Apr - 22:06 (2014); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 25 Mar - 09:26 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

L'ébavurage des pièces commence.




Cela fait sont poids malgré que c'est de l'aluminium.




Un petit coup de chanfrein sur les trous, et nous voila prêt pour le montage.


A++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 25 Mar - 12:14 (2013); edited 2 times in total
Back to top
Buxinien


Offline

Joined: 26 Feb 2013
Posts: 30
Localisation: Mons
Locomotion: HYUNDAI I 30
Loisirs: Bricolage, marche...
Date de naissance: 12/02/1950
Masculin

PostPosted: Mon 25 Mar - 12:05 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Bjr PapyKy,
Ok j'ai compris la raison des renforts d'angle!
Pour les portes, j'aurai la courroie de la combinée mercredi et terminerai la mise à épaisseur des dernières planches pour la réalisation des panneaux de porte.
Après mise à dimensions, toupillage des plates-bande et montage des portes!
Donc un peu de patience pour les photos!
Je vois qu'une CNC semble indispensable pour réaliser les différentes pièces!
Peut être que ta UneKa pourrait réaliser certaines pièces pour mon futur projet qui sera le même???
Ce serait un bon rodage de machine!
Dis-moi un peu ce que tu utilises comme programme de commande CNC?
Cambam ou Mach3 ou un autre?
J'essaie de découvrir ces programmes en parcourant d'autres sites dédiés à la CNC.
Je n'ai jamais approché cela de près.
Bonne journée Smile
@+
J-Ch


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 25 Mar - 12:47 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Bon début de semaine Buxinien.


Pour répondre a cette question, j'ai déplacer la réponse, ICI.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 4 Apr - 00:51 (2013); edited 5 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 25 Mar - 14:58 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Mise en place des rails "Y" sur les tôles pour vérifier leur écartement.


Fixer les guides a billes de l'axe "X" sur les tôles du portique, pour savoir quels est la largeur.


Apres un remise en peinture Rouge et refixer les rails sur les tubes.

Cela devient lourds a déplacé, j'avais prévu 10 Mm pour les largeurs entre tubes et tôles, j'ai juste 8 Mm.

Je voulais mettre en couleur Bleu, mais pas trouvé, et comme il me reste une bombe de Rouge "Volvo" !!!.


Pourquoi pas Bordeaux, c'est pas mal non plus,  A ++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 25 Mar - 19:10 (2013); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 25 Mar - 18:27 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Pour pouvoir réglé les rails du "Y" sur les tôles du portique,



Test de translation de l'axe "Z" sur le portique "Y".

j'ai tourner 4 rondelles en aluminium de 26 x 10 Mm  Ep de 4 Mm.


Cette rondelle montée entre le tube et la tôle a pour rôle de pouvoir s’écraser,
et ainsi de permettre de régler les alignements de tôle et tube.



Placement du paliers a roulement simple de la vis sur la tole et entre les tubes, et fixation du moteur,
Le palier coté moteur, qui maintien la vis en place sera fixer sur une tôle qui sera posée sur les tubes.


Le moteur placer avec sa boite de connections en place.


La chaîne de translation des câbles électrique sera a fixer sur le tube supérieur.


Prévoir un intercalaire entre écrou de la vis "Y" et la tôle support de l'axe "Z", pour sont mouvement.



Le reste sera pour plus tard, A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 26 Mar - 08:32 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Ce jour découpe du support de l'écrou de vis a billes de l'axe "Y".










Et fabrication de la travers inférieur de l'axe "X"

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 26 Mar - 13:06 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Forage du support de vis a billes du support de l'écrou de vis a billes du "Y".










Cela passe bien, juste +/- 2 Mm pour le réglage hauteur de la vis a billes du "Y".



A++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Buxinien


Offline

Joined: 26 Feb 2013
Posts: 30
Localisation: Mons
Locomotion: HYUNDAI I 30
Loisirs: Bricolage, marche...
Date de naissance: 12/02/1950
Masculin

PostPosted: Tue 26 Mar - 21:34 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Bjr PapyKa,
Allez ça avance bien ce montage!
Question: pourquoi ne pas avoir mis en prise directe le moteur de l'axe "Z"?
Je suppose que la découpe du support de l'écrou de vis a billes de l'axe "Y" ne peut se réaliser qu'après mesure suite au montage de l'ensemble.
Heureusement que tu dispose de la CNC de ton fils pour réaliser tes pièces.
@+
J-Ch


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 26 Mar - 21:44 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Placement du palier sur l'axe du "Z" de l'écrou de la vis de"Y" repérage, forage, taraudage et réglages des trois support de vis.


Démontage d'un rail du "Z" pour le forage des trous de fixation du coté fixation et sur ce coté, taraudé a M8.
Au final, 4x M5/25 de l'écrou sur le palier,celui-ci par 4xM5/50 sur le bloc et par 4xM8/30 sur la tôle de l'axe "Z"



Ici on voit le support de l'écrou du "Y" sur le chariot de l'axe "Z" et les paliers de cette vis seront réglé séparément.


Comme on le vois ici, coté moteur le palier a double roulement butée et le simple sur la tôle du portique.
Reste a couper et placer un support pour le palier butée de la vis "Y", pour terminer les axes "Y & Z".


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 28 Mar - 08:42 (2013); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 26 Mar - 23:23 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Bonsoir Buxinien.


Réponse a ta 1 ère question : pourquoi pas en direct du moteur du "Z",
Et bien c'est pour ne pas voir ce moteur en haut du chariot du portique.
Mais on peut le placer en bout de vis, avec un accouplement flexible comme les autre moteur "X1-X2 & Y".
Et encore que le moteur du "Y" sera surement déplacé pour avoir moins de largeur de machine.
Pour passé de 970 a 860 Mm de largeur total, déjà pas mal pour passé les portes,
Sans démontage de tout l'ensemble, NON ?.


Cela est déjà haut comme cela avec 950 MM avec seulement 150 Mm sous le cadre, NON ?.

A ta deuxième question : Ce n'est pas l'écrou de la vis a billes du "Z" mais bien celle de "Y' sous la tôle du chariot de l'axe du "Z".

Cette pièce a été simplement coupée a la scie circulaire de la combinée "Robland", ce bloc est retiré d"un bout de tôle de 50 MM.

Passée sur une ponceuse a bande pour en retiré les maques de coupe, en avant plan on voit bien deux faces qui on été coupée
a la lame de scie et qui n'on pas passé sur la ponceuse a bande, ou son fait deux trous fraisé pour les vis M8/30.

Puis je positionne le palier de l'écrou avec une petite presse pour le maintenir en place, sur cette photo reste les traces faite de la lame de scie
et pointer les points de fixation la foreuse a colonne, forer a 1/4 pouce (6.35 sur le 50 Mm) et fraiser avec une mèche de 10 Mm pour loger les tètes de vis..


L'aluminium ce coupe facilement avec une lame de scie, bien sur affûtée pour ce genre de coupe.

Sur cette vidéo coupe d'une tole d'aluminium de 8 Mm de 155 Mm de largeur, cela se coupe comme du bois, avec une lame de scie,
Affûtée pour la coupe de métaux non ferreux, Nb. de dents et Dia. suivant vitesses de la machine.


Simple a faire, NON ? - Comme on peut le remarquer je relie toujours mes post et complet au mieux les travaux.


Pour ce qui est de l'usinage des tôles, on peut très bien tracé a la main,
Découper a la scie sauteuse et foré a la perceuse a colonne.
Mais cela serais surement moins rapide et pas si précis.




A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 23 Apr - 21:07 (2013); edited 10 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 27 Mar - 13:07 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Tôle support palier vis a billes "Y" coté moteur.




Prise des cotations, coupe dans une tole de 8 Mm, tracage, pointage, forage, taraudage M6.


Fraisage des bavure et sablage des face et champs a la ponceuse a bande.

Présentation sur le palier, reste a placer, et foré et tarauder M8 dans les tube de 50/50/4.


Petite tôle de juste 1 Mm pour le réglage de hauteur du palier par rapport au tube.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Buxinien


Offline

Joined: 26 Feb 2013
Posts: 30
Localisation: Mons
Locomotion: HYUNDAI I 30
Loisirs: Bricolage, marche...
Date de naissance: 12/02/1950
Masculin

PostPosted: Wed 27 Mar - 17:37 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Bjr,
Ok pour l'explication de la fixation du moteur des "Z".
Pour la question 2, je ne me suis pas trompé quand je parlais de l'axe "Y", c'est toi qui confond.
C'est le même type de lame widia que pour travailler le bois? Quelle vitesse de rotation?
Sur ma combinée impossible de descendre plus bas que 3.000T/min.
Tu t’approvisionne dans la région de Charleroi pour l'aluminium?
Y a plus rien dans la région de Mons!
@+
J-Ch


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 27 Mar - 19:38 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

La travers en tube de 25 x 50 x 2 Mm pour relier les tôles du portique sous la table.



Palier fixer sur tube portique.


Vidéo qui montre les deux axes qui fonctionne a 2500 Mm/minute, avec des rampes, qui peuvent être modifiée.



Reste a attendre que la peinture durcisse pour faire les trous pour les paliers des vis a billes de l'axe "X",
entre-née par les deux moteur pas à pas de 3 Ah sous 36 Volts.


Petite vidéo va suivre, A++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 27 Mar - 21:53 (2013); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 27 Mar - 21:18 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Bonsoir Buxinien.


Pour répondre a la question : Ou se fournir en matières.
J'ai fait un petit résumé des fournisseurs, ICI.
Dans la région de Charleroi, en Belgique.


A++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 4 Apr - 00:53 (2013); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,588
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 28 Mar - 12:43 (2013)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm. Reply with quote

Pas de critiques, 87 visiteurs sont venu voir du 06/03/2013 au 29/03/2013.

 Merci a vous d'avoir venu faire une visite sur le forum.

 Allez a la page suivante (3)ICI.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 26 Dec - 13:34 (2013); edited 9 times in total
Back to top
Contenu Sponsorisé






PostPosted: Today at 20:40 (2019)    Post subject: "UneKa-CNC" - 1250 x 640 x 200 Mm.

Back to top
Display posts from previous:
Post new topic   This topic is locked: you cannot edit posts or make replies.    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> CNC-PapyKyKa : HomeMade. All times are GMT + 2 Hours
Goto page: 1, 2, 3  >
Page 1 of 3


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
