Salut a tous.

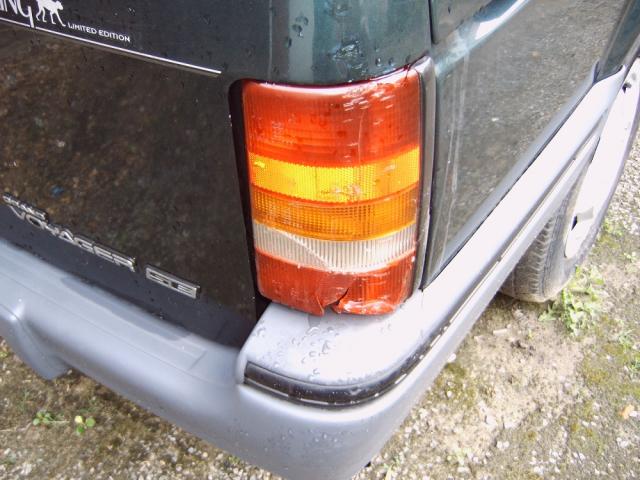

Modification a réalisé sur les feux arrières de mon Chrysler Grand Voyager de 1995.

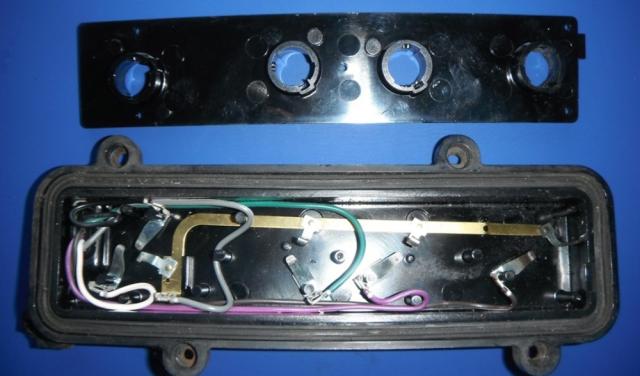

Petit photo du support des ampoules d'un feux du S2 - 1991-95.




Sur cette deuxième photo on voie bien le plastique qui a fondu par la chaleur de l'ampoule.

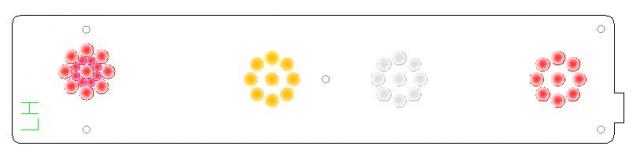

Dessin a usiné en CNC.




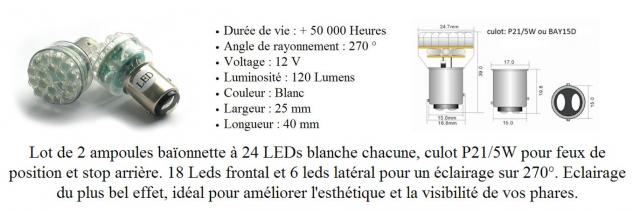

La première ampoule est un 21/5W d'origine remplacée par des LED Rouge de 9x5 Mm (5&4) et 8x3 Mm (5&4)
Les autres 21W sont remplacée par des LED de 9x5 Mm (5 & 4), chacune dans la couleur de LED requise,
A savoir : Rouge, Jaune et Blanche et toutes en haut intensité.




J'ai placer le dessin pour voir sa disposition, et au moins quatre diodes HI blanche sur chaque emplacements,
Reste a découpé, câblé, et a placer sur le véhicule.


Merci de suivre mes montages, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 3 Jan - 10:32 (2015); edited 12 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 14 Feb - 20:59 (2013)    Post subject: Feux arrière a LED. Reply with quote

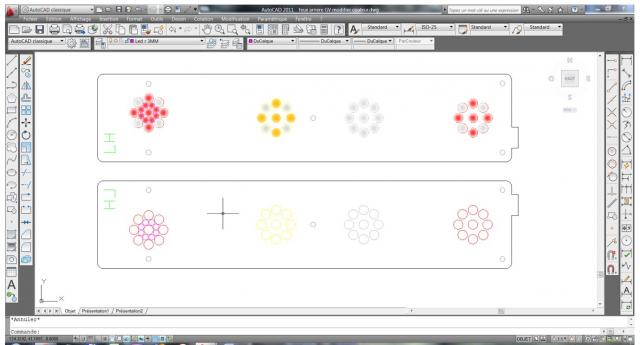

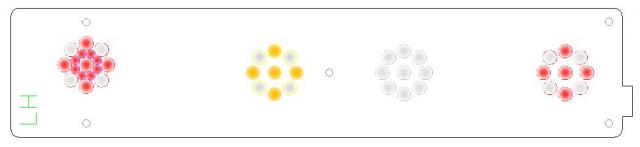

Une photo du dessin sur AutoCAD.





Petites vidéo ?

Attention Beaucoup de son ?.


A++, PapyKy
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Fri 15 Feb - 23:34 (2013); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 14 Feb - 23:52 (2013)    Post subject: Feux arrière a LED. Reply with quote

Salut, a vos calculette, Prêt.

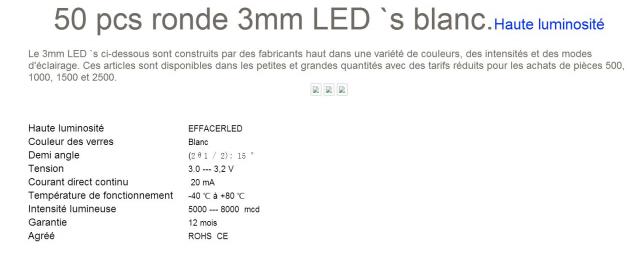

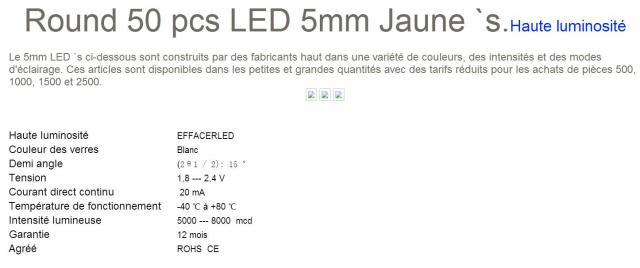

Si débit max alternateur = 14.5 Volts, et suivant les valeurs max des LED's.
Calculer les valeurs des résistance a placer sur un groupe de 4 ou 5 LED's.

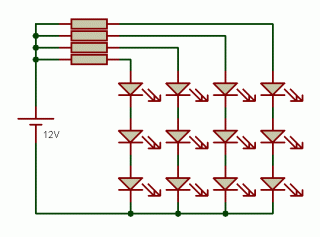

"Exemple pratique de câblage série / parallèle.





Supposons que l'on souhaite alimenter 8 branches de 8 LED 2,2 V / 20 mA sous une tension de 24 V
provenant d'une batterie de camion. La tension peut chuter à 21 V mais peut aussi grimper à 27 V.
Dans chaque branche de 8 LED on ajoute une résistance câblée en série pour limiter le courant à une valeur raisonnable,
qui correspond à la valeur nominale, soit 20 mA. Sous 27 V et pour un courant de 20 mA, la résistance doit être calculée ainsi :


R = U / I
R = 27 - (8 x 2,2) / 0,02
R = 470 ohms


Si la batterie délivre une tension de 24 V, alors le courant dans les LED sera de :
I = U / R
I = 24 - (8 x 2,2) / 470
I = 0,007 A = 13 mA


Et dans le cas où la tension de la batterie chute à 21 V, le courant dans les LED sera alors de :
I = U / R
I = 21 - (8 x 2,2) / 470
I = 0,007 A = 7 mA


S'il s'agit de LED haute luminosité, elles s'éclaireront encore très bien sous ce minima.


Remarque :


Il est possible d'ajouter une protection supplémentaire contre toute surtension de valeur supérieure à 27 V,
en ajoutant une diode zener 18 V / 1,3 W en parallèle sur chaque branche de LED,
après résistance série. Pourquoi zener de 18 V ? Pour être juste au-dessus de la tension nominale des 8 LED en série (8 x 2,2 V = 17,6 V)."


Selon la formule reprise sur cette page,
http://www.sonelec-musique.com/electronique_realisations_alim_led.html




14.5 - (5 x 3.2) /0.02 = Rien 16 V
14.5 - (4 x 3.2) /0.02 =  85 Ohm



14.5 - (5 x 3.4) /0.01 = Rien car 17 V
14.5 - (4 x 3.4) /0.01 = 90 Ohm



14.5 - (5 x 2.2) /0.02 = 175 Ohm
14.5 - (4 x 2.2) /0.02 = 285 Ohm



14.5 - (5 x 2.4) /0.02 = 125 Ohm
14.5 - (4 x 2.4) /0.02 = 245 Ohm



14.5 - (5 x 2.4) /0.02 = 125 Ohm
14.5 - (4 x 2.4) /0.02 = 245 Ohm

Feux de recule
9 Blanche a 13000 = 117.000 MCD


Antibrouillard
4 Blanche & 5 rouge 5 Mm = 51.000 + 30.000 = 81.000 MCD

ou 9 rouge 5 Mm = 54.000 MCD


Clignoteur
4 Blanche & 5 Jaune 5 Mm = 51.000 + 40.000 = 91.000 MCD

ou 9 Jaune 5 Mm = 72.000 MCD

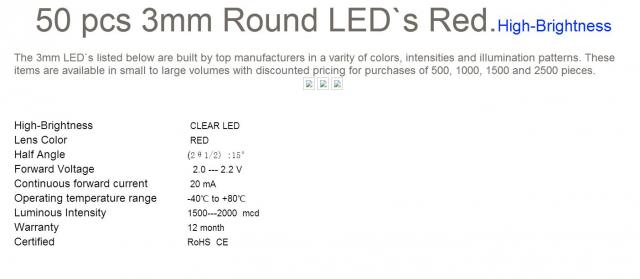

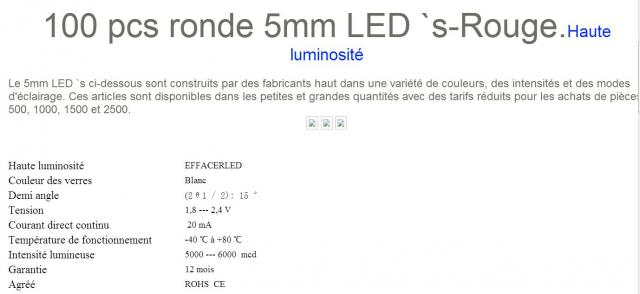

Feux position et Stop
5 Blanche & 4 Rouge 3 Mm = 40.000 + 8.000 = 48.000 MCD
4 Blanche & 4 Rouge 5 Mm = 51.000 + 24.000 = 75.000 MCD
ou
8 Rouge 3 Mm = 16.000 MCD
9 Rouge 5 Mm = 54.000 MCD

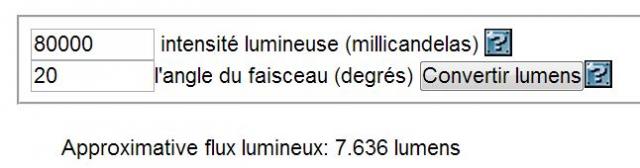

Pour le calcule de MCD en Lumen ICI.
http://led.linear1.org/lumen.wiz





A vos calculette, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 15 Feb - 15:34 (2013)    Post subject: Feux arrière a LED. Reply with quote

Salut a tous.

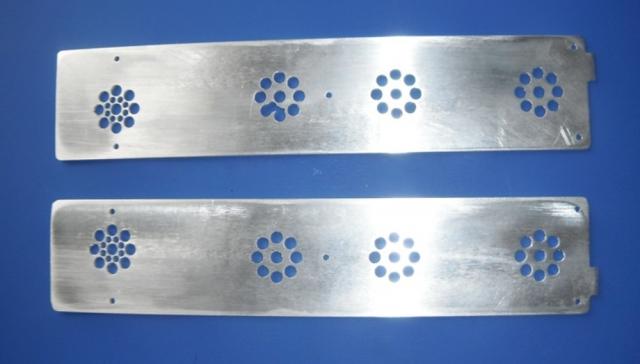

La voila cette tôle découpée par CNC.

Deux tôle gauche & droite, enfin c'est les deux même sauf câblée sur face contraire.

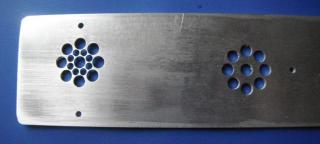

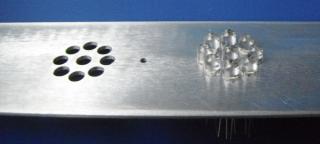

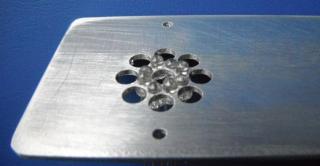

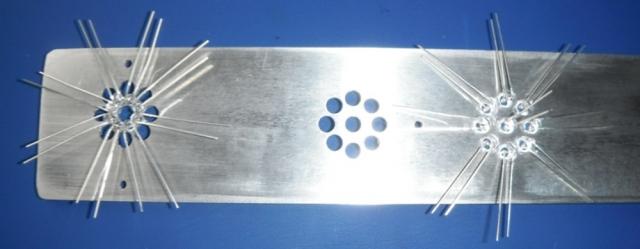

Et avec les premières diodes placée en test.

Reste a tout placer et les soudés, ce qui va prendre beaucoup de temps,


Le retraité, PapyKy.
