Salut a tous.

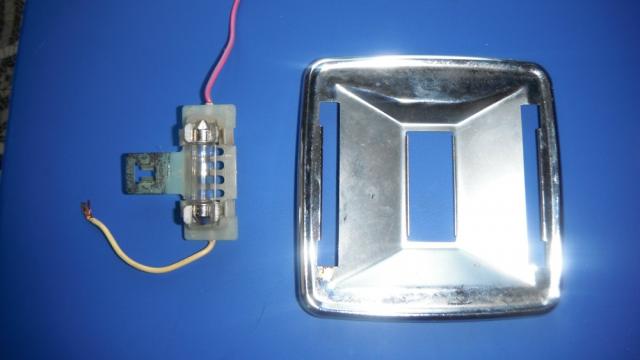

Voici un photos d'un support du plafonnier intérieur.





Celui-ci sera modifier pour recevoir des diodes LED blanche, (8), comme ceux-ci.



Pour cela il me faut faire un support pour placer les 8 LED's.





A suivre l'usinage en CNC, PapyKy.





- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Fri 13 Feb - 11:39 (2015); edited 8 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 20 Feb - 22:16 (2013)    Post subject: Plafonnier intérieur a LED. Reply with quote

Salut a tous.

Découpe de la tôle d'aluminium de 15/10 avec une fraise de 2 Mm, en 10 passes.
Cette vidéo est en temps réel pour une des deux plaques.

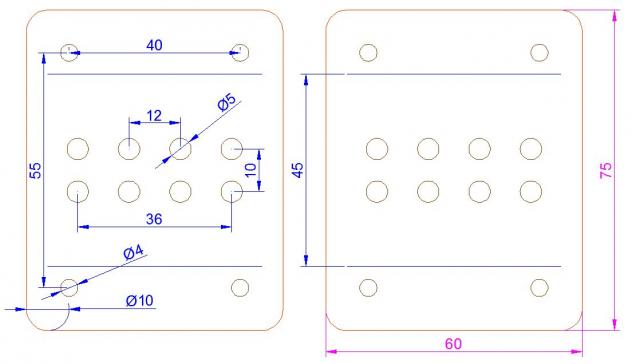

Voila le support dessiné est usiné sur la CNC de mon fils Marc.

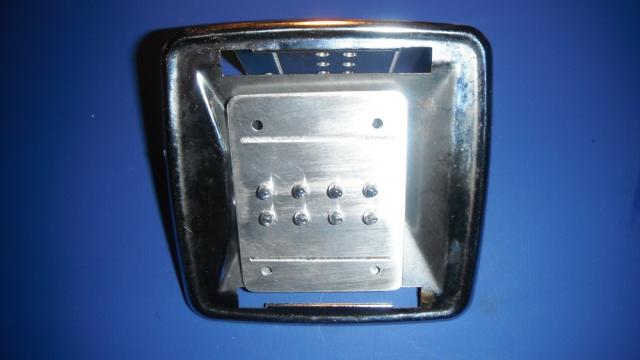

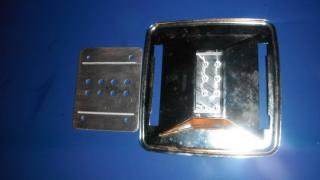

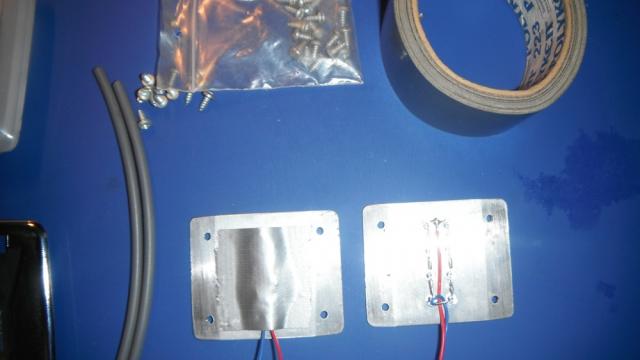

Voila les supports fini et prêt a être plier et placer sur le support d'origine.

Et sur lequel il restera a placer les diodes et le raccord électrique.


Quatre vis fixera l'ensemble et deux fil sera soudé au deux séries de 4 diodes HI sous 12 Volts.



A plus et a demain pour le câblage, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 21 Feb - 16:32 (2013); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 21 Feb - 00:43 (2013)    Post subject: Plafonnier intérieur a LED. Reply with quote

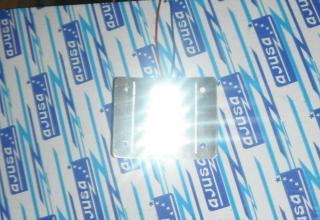

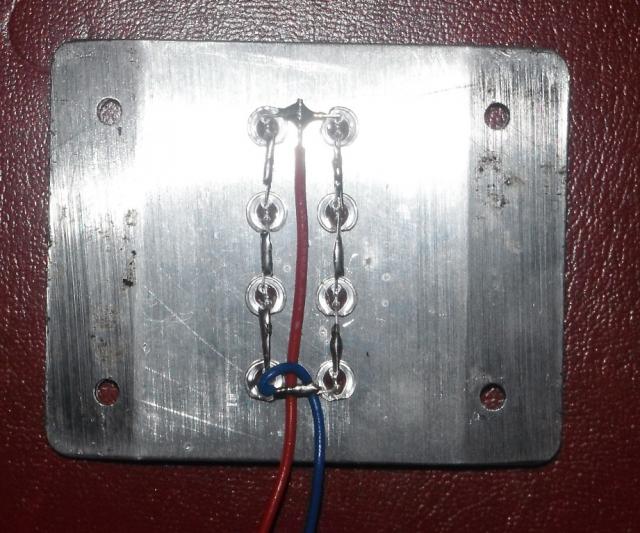

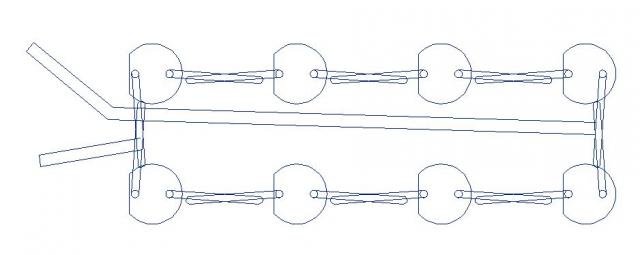

Câblage et test sur alimentation 12Volts, Attention au sens des diodes,
Car si une seul des diodes est sans contraire, cela ne fonctionne pas.

Attention ces diodes ont un tension de service de 3.7 V sous 10 MmAh = 4 x 3.7 = 14.8 Volts.

Donc juste la tension d'alternateur a sont "MAX" de coupure du régulateur.


Ce sont les même diodes qui sont placée dans les feux de "jour avant", mais 5 séries de 4 diodes au lieu de 2.
http://cnc-papykyka.xooit.be/t330-Feu-de-position-blanc-avant.htm

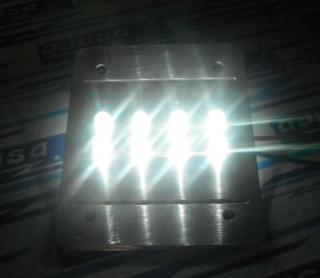

.                                                                                    Photo prise avec un Zoom.



.                                                                                   Avec différent zoom.



.                                                                                  Car autrement c'est trop puissant.



De la table au plafond, pas mal ??.


On verra bien une fois monter avec le cache dans le véhicule.


A+, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 2 Mar - 13:32 (2013)    Post subject: Plafonnier intérieur a LED. Reply with quote

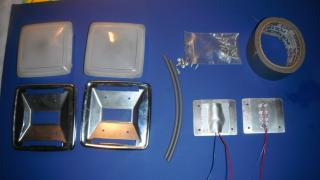

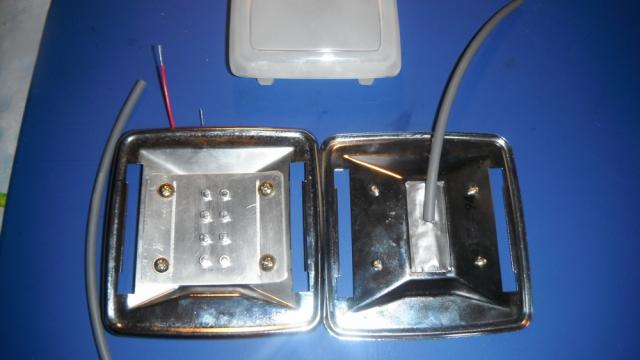

Finition du montage du plafonnier.












Le placement est fait, ferais des photos le soir, pour voir si cela fonction bien, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 5 Mar - 10:39 (2013)    Post subject: Plafonnier intérieur a LED. Reply with quote

Bonjour a tous.

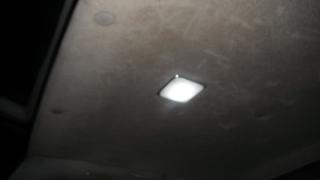

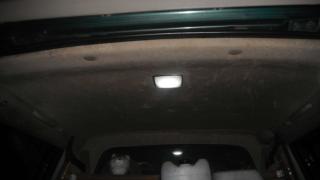

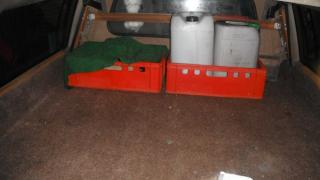

Voila hier soir j'ai fait quelques photos du montage,
Les photos sont faite en double avec & sans flash.












A vous de juger le montage, PapyKy.
