Afficheur digital, Création & montage


Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> Automobile. -> Tutoriaux sur l'electricité auto.
Previous topic :: Next topic
Author Message
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 7 Feb - 12:57 (2013)    Post subject: Afficheur digital, Création & montage Reply with quote

PublicitéSupprimer les publicités ?
Salut a tous.


Nouveaux projet, la mise en placer d'un support de deux boitier digitaux,
Dans mon Chrysler Grand Voyage de 1995 et qui a 526.000 Km.


Pour voir la découpe de la tôle d'aluminium a la CNC, ici.
http://cnc-papykyka.xooit.be/t430-Cr-ation-d-un-support-digital.htm


Pour savoir la Tension de charge batterie,
Et la température et ce a deux place différente du moteur,
La première sur l'une des culasses, au même endroit que l'origine TB.
Et l'autre sur la sortie thermostat vers le radiateur.


Cela après problème de chauffage intérieur, beaucoup de modification.
Pour voir les modifications sont sur une autre page du forum, ici.
http://cnc-papykyka.xooit.be/t286-Circuit-de-chauffage-interieur.htm


Donc prise des mesure sur le véhicule, et mise en dessin de ces valeurs.

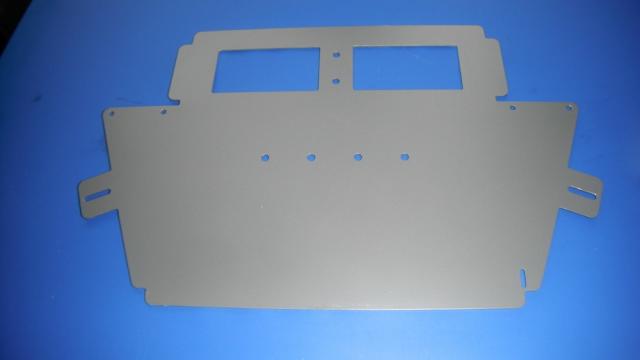

Petit dessin pour la réalisation de l’afficheur numérique,
Qui sera fixer avec les deux vis de retenue des pare-soleil.

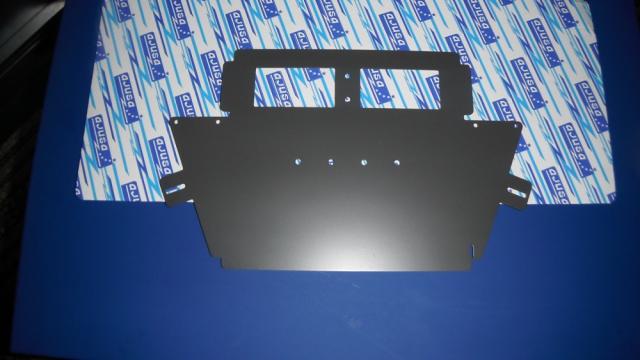

Qui sera découpée a la CNC dans une tôle d’aluminium de 15/10 Mm.
Petite vidéo suivra pour voir la découpe des trous & des fenêtres,
Les entailles pour les plis et la découpe extérieur en fin d'usinage.
Dessin réalisé sous "AutoCAD".


Fichier d'origine AutoCAD en "DWG" et sauvegarder en "DXF".
Pour le modifier en "G Code" langage que le logiciel de la CNC utilise.
Et qui est envoyer a la machine pour l'usinage.
Voir la coupe de cette tôle sur une CNC, ICI.
http://cnc-papykyka.xooit.be/t430-Cr-ation-d-un-support-digital.htm





La suite du montage en images pour plus tard, PapyKy.


A++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 10 Oct - 13:43 (2018); edited 12 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 7 Feb - 16:17 (2013)    Post subject: Afficheur digital, Création & montage Reply with quote

Suite, Mise en peinture.



Modification de dernière minute, plus de trous dans cette tôle, deux interrupteurs a façade, 4 Led en dessous.

Un ponçage avec du papier de verre grain "500" a l'eau, deuxième couche de peinture et bien laissé sécher.



A++, PapyKy.
Pliage et rivetage.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 8 Feb - 11:24 (2013)    Post subject: Afficheur digital, Création & montage Reply with quote

Salut a tous.


Gros déboire avec la peinture, sur de l'aluminium la seul appert qui tien, le chromate de zinc,
Mais pas trouvé en aérosol, donc ça a foiré, au pliage et j'ai du tout enlevé.

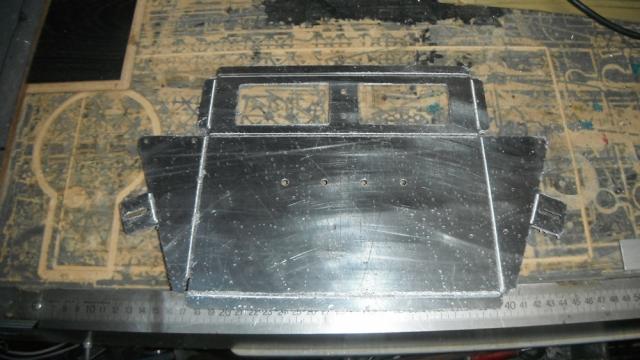

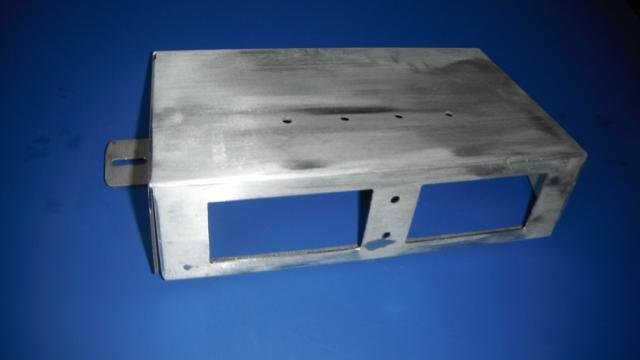

Et bien voila c'est plier, avec un étau et quelque bout de bois dur couper a la bonne longueur.

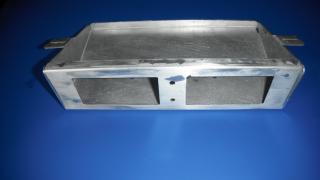

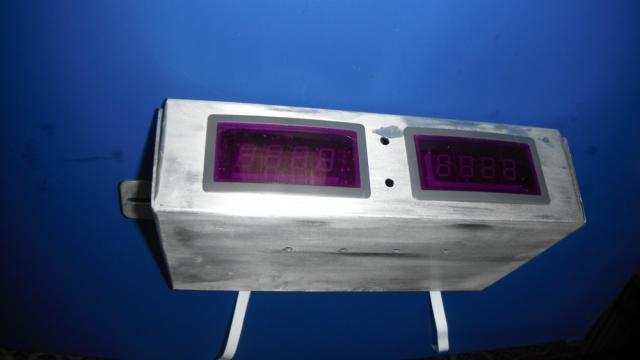

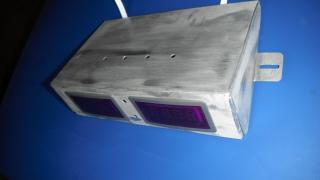

Voila la boite avec les afficheurs digitaux, simplement clipsé.


Apres un ponçage au "500" et beaucoup d'eau se sera bon pour recommencé la peinture, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 9 Feb - 10:44 (2013); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 8 Feb - 12:56 (2013)    Post subject: Afficheur digital, Création & montage Reply with quote

Bonne fin de semaine a tous.

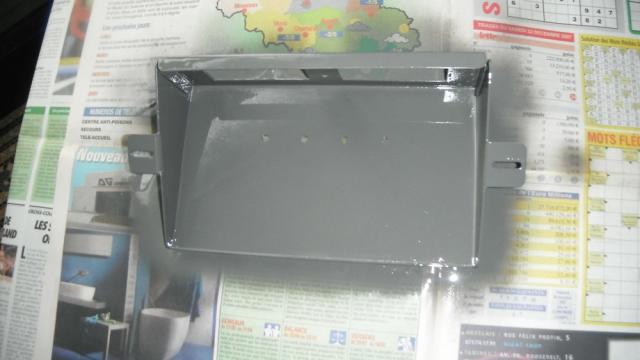

Une petite couche de peinture intérieur pour le sport.

Et une autre sur l’extérieur, pour l’accrochage qui sera matée.

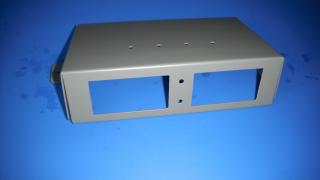

La peinture final après avoir river visé les cotés.pour sa rigidité.

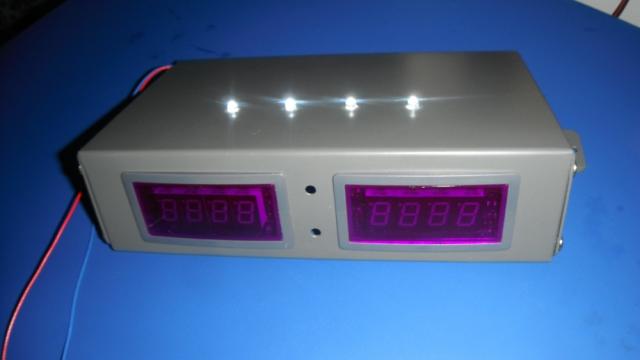

Avec des diodes LED de courtoisie TB, ce sera bien, car les lampes intérieur sont fort au centre du véhicule, Non ?.



Et voila la bête a câbler et a placer sur le véhicule.


A++ pour d'autre aventure, PapyKy.
Les photos vont suivre.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 8 Feb - 18:19 (2013)    Post subject: Afficheur digital, Création & montage Reply with quote

Salut a tous.

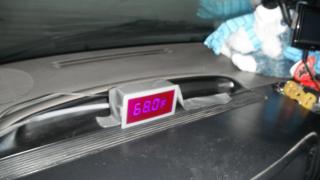

Voila le 1er test sur le véhicule.

Au lieu de cela pour le moment.




C'est mieux, NON ? ,PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 11 Feb - 20:51 (2013)    Post subject: Afficheur digital, Création & montage Reply with quote

Bonsoir a tous.

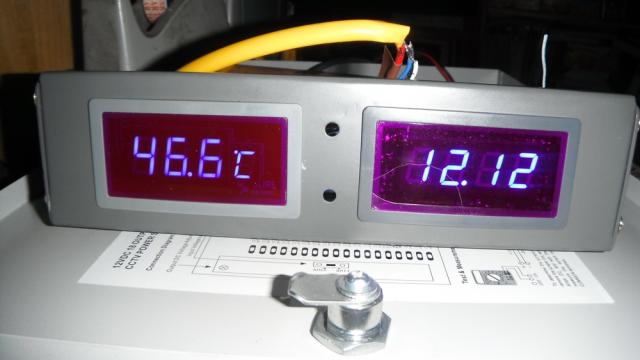

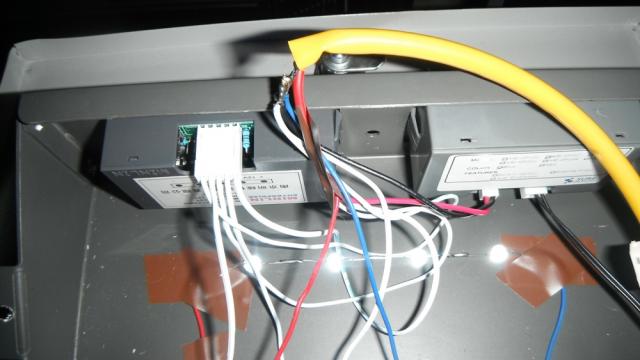

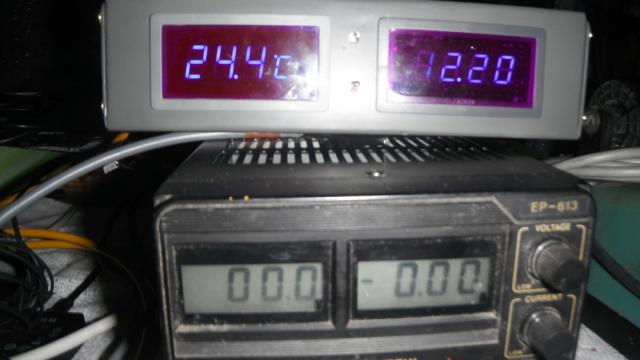

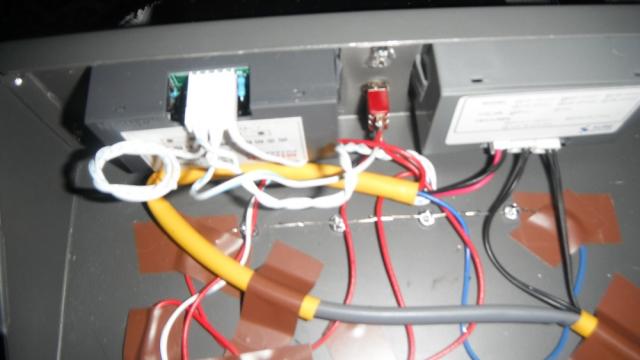

Début câblage du boitier et test sur alimentation 12V du boitier CCTV.




Reste les interrupteurs et une résistance pour limité la tension du 12V d'alimentation.

Car l'affichage du voltmètre est plus vif que la température pourquoi ?.




A++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 17 Feb - 07:15 (2013)    Post subject: Afficheur digital, Création & montage Reply with quote

Salut a tous.Pour répondre a "20a46" et a sa question:


Bonjour,
Le site est très bien, j'aurai aimé savoir où vous avez acheté les thermomètre digitales?
Cordialement
P.P


Voila l'information :
Les afficheur digital sont été acheté sur un site de Ebay.be.
http://stores.befr.ebay.be/Sure-Electronics/Panel-Meters-/_i.html?_fsub=377…


ICI pour le Voltmètre
http://www.befr.ebay.be/itm/3-Blue-LCD-Digital-Volt-Meter-Voltmeter-DC-20V-…

ICI pour le thermomètre,
http://www.ebay.com/itm/Auto-Car-Meter-Thermometer-F-C-Digital-Blue-LED-w-D…


Attention, beaucoup de modèle suivant la température mesurée celui-ci, va de -25 a +125°C,
Et par défaut l'affichage ce fait en "F" et pour passé en "C", il faut une lumière forte pour le changer,
Comme expliquer sur le site, mais bien d'autre modèle sur le site "Sure"

L'achat a été fait directement via "Ebay" et payer par "PayPal", sans autre frais.
Il faut environ 1 mois pour le recevoir par la poste.

Heureux de te rendre service, mais tu peut posés tes questions sur ce post,


C'est beaucoup plus facile pour modifier sont texte et ajouter d'autre information que par MP,
En plus cela fait des informations qui sont valable pour tout les membres du forum, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
20a46


Offline

Joined: 12 Jan 2013
Posts: 8
Localisation: Paris
Locomotion: Chrysler Voyager S3 TD - 1995 - 300.000 Km.
Loisirs: Bricolage
Date de naissance: 27/02/1957
Masculin

PostPosted: Thu 21 Feb - 00:54 (2013)    Post subject: Afficheur digital, Création & montage Reply with quote

Merci pour la réponse ça fait plaisir.
Où as tu branché la sonde de température et le volte mètre. Cela fait longtemps que je voulais faire ses branchements.
PP
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Autodidacte dans le bricolage, toujours curieux d'apprendre.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 21 Feb - 01:07 (2013)    Post subject: Afficheur digital, Création & montage Reply with quote

Bonsoir a toi, 20A46.


Bienvenue sur ce petit forum, Mais présente toi dans le post "Présentation",
Et change ton "avatar" et les info's sur ton véhicule, Merci a toi.
http://cnc-papykyka.xooit.be/f3-Presenter-vous-ici-le-plus-simplement.htm
Si tu ne sais pas comment, va voir ici.
http://cnc-papykyka.xooit.be/t276-Absolument-necessaire-pour-participe.htm



Pour ta question : la sonde sera montée en deux service avec un interrupteur inverseur.


La première sonde sur une des culasses du moteur au même endroit que celle d'origine,
et l'autre dans la durits entre thermostat et radiateur, pour permettre de voir a quelle t°
est l'ouverture du thermostat et ainsi de voir sont fonctionnement.


Pour le voltmètre sur la batterie en directe avec un fusible dans le positif.


Merci de venir si souvant sur le forum, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 22 Feb - 16:37 (2013)    Post subject: Afficheur digital, Création & montage Reply with quote

Salut a tous.


Trouvé la doc sur le thermomètre, pour le réglage de l'affichage.

Donc en placent les interrupteur interne K1-K2-K3 en OFF & K4 en ON,
On a un affichage en degré Centigrade et un affichage qui change toutes les 5 secondes,
et fait Ch1, T°c , Ch2, T°c en 10 secondes.


A++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 3 Mar - 19:52 (2013)    Post subject: Afficheur digital, Création & montage Reply with quote

Salut.
Voila le montage est câblé, avec une résistance de 470


dans le circuit alimentation du Voltmètre pour avoir une luminosité similaire a la température.

Et un interrupteur pour les LED's de courtoisie, du plus belle effet.


Et cela est bien fait car l'afficheur de température a deux sonde,
pour les placer, l'une, sur une des culasses et l'autre,
dans la durit entre le thermostat et le radiateur pour vérifier la variation de la température
de l'eau de sortie et de ce fait vérifier si le thermostat ce fermer et ouvre normalement et a quel valeur.



Et afficheur alterne les deux sondes toutes les 10 secondes


Ici le 12 Volts est pris sur l’alimentation stabilisée qui sort du 5 V & 12 V et une tension variable de 0 à 35 Volts.
Donc la tension de 12 V est en réalité de 12.20 Volts, car prévu pour sortir jusque 10 Ah,
et ici la consommation est de quelques MmAh.



Reste a le placer sur le véhicule, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 27 Jul - 23:42 (2013)    Post subject: Afficheur digital, Création & montage Reply with quote

Salut a tous.


Apres réflexion au lieu de mettre une diode au dessus de l’interrupteur, prévu pour les diodes de courtoisie.
Je vais en mettre deux, une rouge pour voir le fonctionnement des moteurs de refroidissement.
Et une jaune pour savoir quand ma pompe de gavage du filtre a carburant fonctionne.


Qui elle est alimentée par un relais dédié sur le relais puissance des bougies de préchauffage.
Ce relais dédier pouvant être commander par un interrupteur additionnelle.


A++, pour le montage, après la réparation des pare-choc, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Contenu Sponsorisé






PostPosted: Today at 21:08 (2019)    Post subject: Afficheur digital, Création & montage

Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> Automobile. -> Tutoriaux sur l'electricité auto. All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
