Salut a tous.


Nouveaux projet, la mise en placer d'un support de deux boitier digitaux,
Dans mon Chrysler Grand Voyage de 1995 et qui a 526.000 Km,
Voir ce véhicule et c'est divers modification & réparation ici.
http://cnc-papykyka.xooit.be/f27-Automobile.htm


Pour savoir la Tension de charge batterie,
Et la température et ce a deux place différente du moteur,
La première sur l'une des culasses, au même endroit que l'origine TB.
Et l'autre sur la sortie thermostat vers le radiateur.

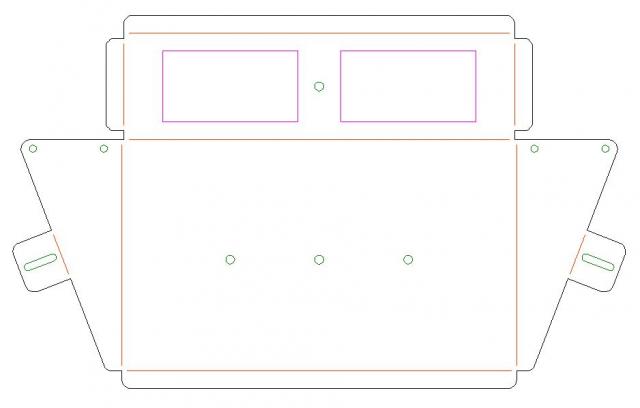

Donc prise des mesure sur le véhicule, et mise en dessin de ces valeurs.





Mais voila le dessin a pris plus ou moins deux heures, pour pouvoir être utilisé,
Apres l'avoir sauvegardée sous "DWG" fichier d'origine "AutoCAD" et,
Sous forme "DXF" conforme pour être pris en conte par le logiciel  qui pilote la CNC.
Ou il faut définir ce qui doit être un trait de plis,
Une coupe intérieur de l'outil et a l’extérieur de l'outil de coupe.
Le nombres de passe a faire faire a l'outil pour la découpe total.
Tout cela ce fait dans le logiciel de la machine CNC, Ninos, Mach3,et d'autre encore.
Plusieurs type de logiciel pour CNC sont dans le commerce industriel et amateur.

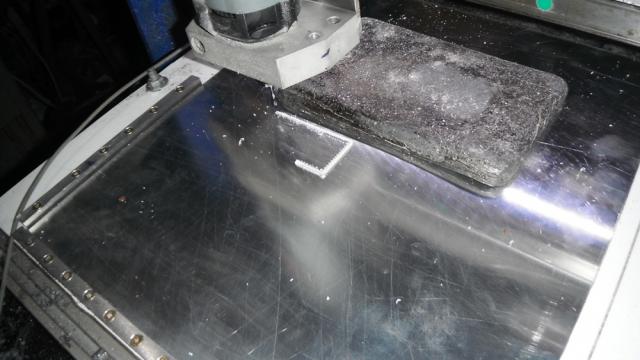

Apres une mise en machine, ici collée avec du double face pour revêtement de sol.


Et la découpe peut commencé.

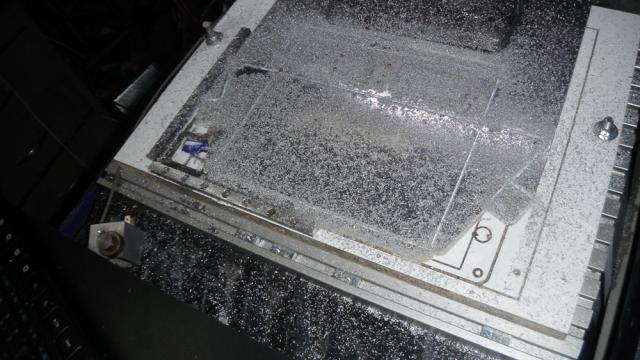

Trois passe sont effectuée suivant le tracé du dessin.

La première est pour faire un trace pour les plis de la tôle.
La deuxième pour les découpes intérieurs.
Et une final pour la découpe extérieur final.

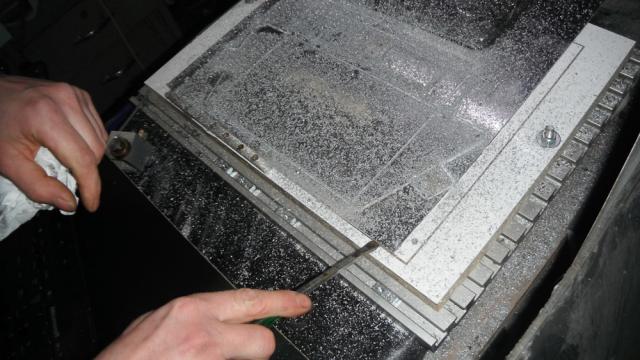

Le décollage n'est pas facile pour ne pas déformer la tôle découpée.

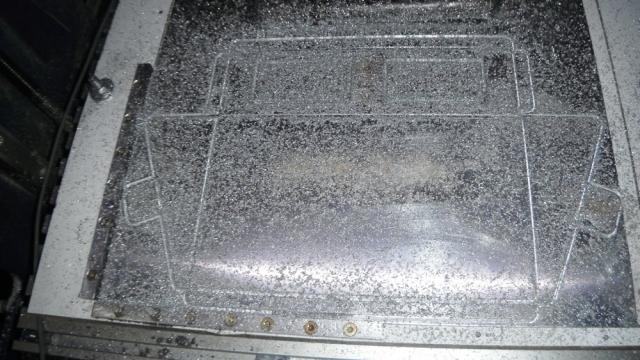

On devienne a peine la découpe avec tout les copeaux.

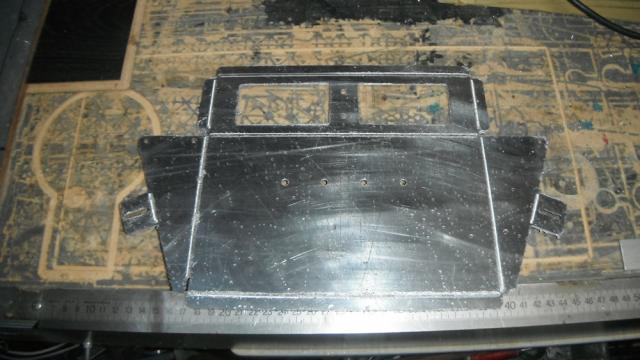

Reste maintenant a nettoyer les bavures et les plis de cette tôle d’aluminium de 15/10 Mm.


Pour la suite ce sera pour demain, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Fri 23 Aug - 08:39 (2013); edited 10 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 7 Feb - 00:34 (2013)    Post subject: Création d'un support digital. Reply with quote

Salut a tous.

Quatre vidéo's, une par état de la découpe, a savoir.


Première passe de découpe intérieur (9.20), la coupe des fenêtres, des trous, début des traits de pliages.

Vient le phase deux (2.15), le traçage des plis a une faible profondeur qui permettra des plis facile.

La passe qui semble la plus longue (9.07), la découpe extérieur en plusieurs passes.

La coupe final est faite, le décollage de la tôle découpée n'est pas facile, car bien collée (1.50).

Et comme dans toute mise en machine c'est la première qui prend beaucoup de temps de préparation,
Si plusieurs devais être réalisée la machine enchaînerais les passes, et le temps serais bien plus courts.
D'optimaliser les passes suivant la vitesse de déplacement, de profondeur de coupe,et vitesse broche.
Et de tester plusieurs type de fraise suivant la dureté de la tôle d’aluminium utilisée.
Temps d'usinage pour la mise en machine et réalisation de la première pièces, moins d'une demi heure.

Reste a la finition pour retiré les bavures a la lime et le pliage,


Et y placer quatre rivets pour consolidé le tout, A++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 7 Feb - 12:35 (2013); edited 6 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 7 Feb - 07:33 (2013)    Post subject: Création d'un support digital. Reply with quote

Salut.


La suite du projet de placement de digits dans cette tôle.

Pour être placer dans une voiture, au dessus du pare-brise entre les pare-soleil.


Ici sera placée la suite en photos de la pièces final,
http://cnc-papykyka.xooit.be/f61-Tutoriaux-sur-l-electricite-auto.htm

C'est ici le pourquoi de cette réalisation.
http://cnc-papykyka.xooit.be/t286-Circuit-de-chauffage-interieur.htm


A++ pour d'autre réalisation, PapyKy.
