PostPosted: Thu 13 Dec - 14:33 (2012)    Post subject: Feu de position de jour blanc a LED. Reply with quote

PublicitéSupprimer les publicités ?
Salut.


Pour ma part j'ai déjà placer des diodes LED dans les feux blanc de mon GV.



Mais comme, on ma cassé un feu clignoteur avant droite,
Je vais en refaire deux autres, je ferais un petit reportage dans quelques jours.


Placement de LED dans ce feu blanc.



A++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 7 Mar - 09:37 (2017); edited 17 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 14 Dec - 19:37 (2012)    Post subject: Feu de position de jour blanc a LED. Reply with quote

Salut a tous.


Voici les premières photos de la modification,


Placement du tape pour localisé les trous a faire et perçage  2.5, puis a 5 Mm, petit fraisage.

Placement des diodes LED blanche haute luminescence, Alimentation sous 3.4 Voltes, reliée par 5x4 Led pour 12 Volts.


Attention : les Diodes LED on un sens pour être placée, deux pattes de longueur différentes.
Il faut mettre une grande avec une petite et les coupés pour pouvoir les souder a l'étain.
l'ensemble doit être alimenté dans le bon sens, dans l'autre ça ne fonctionne pas.


Reste a les collés et faire le pontage de l'ensemble a la soudure d'étain, mais plus de colle,


Donc a demain, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 13 Feb - 16:41 (2013); edited 9 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 15 Dec - 12:58 (2012)    Post subject: Feu de position de jour blanc a LED. Reply with quote

La suite.


Placement des diodes Led par groupe de 4, comme les Led sont prévue de fonctionner sous 3.4 V a 10 MmAh.

Test du premier groupe et des autres groupes et collage a la cyano.


Placement des fil de liaisons dans le trou foré de 4 Mm, donc 4 trous sont faite pour passer les fils.


Soudure des 2 x 5 fil en eux et test de fonctionnement, et vision extérieur.


Le câble d'origine du feu (ampoules de 5W) est récupéré et passer dans des autres trous de 2.5 Mm et souder.

Reste a le placer sur le véhicule, PAS MAL ??.


Merci a Daniel de me suivre, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 13 Feb - 16:42 (2013); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 15 Dec - 20:00 (2012)    Post subject: Feu de position de jour blanc a LED. Reply with quote

Le montage.

Avant le démontage du coté gauche, la calandre est retirées (5 vis).

Un bon tourne vis Trok, une vis entre les deux optiques a l'extérieur.

La grand vis placée en hauteur dans le coin du capot et la connections du câble du feu de position a retiré du phare.


Cette vis est parfois très dure a débloquer (2 gouttes d'huile qui se colle), devisé 1/4 tour les 2 ampoules clignoteur.


Remontage sens inverse, c'est cela le plus difficile car les câbles des soquets sont très court.

Reste a démonter l'autre coté et faire de même, en tout cas, on voir bien en roulant que ça fonctionne.


A demain pour l'autre coté, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 7 Mar - 09:38 (2017); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 15 Dec - 21:36 (2012)    Post subject: Les connections interne. Reply with quote

Le raccordement des diodes LED,


Cinq série de 4 LED, car ce sont des Haut Luminosité.

Achetée en Angleterre sur EBay (fourniture en 6 jours).

Test d'une des cinq série de quatre sous 12 Volts.

D'autre photos de détails ??,


A demain, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 13 Feb - 16:56 (2013); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 16 Dec - 16:24 (2012)    Post subject: Feu de position de jour blanc a LED. Reply with quote

Prix de revient.





Pour 50 Led 4.44 € et j'en a placer 20 par feux et un tube de colle a 1 €, pour un total de moins de 5€.
et plus ou moins 1 heure et demi pour chaque feu repose et repose comprise.


A++ pour le montage final, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 7 Mar - 09:42 (2017); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 16 Dec - 21:10 (2012)    Post subject: Feu de position de jour blanc a LED. Reply with quote

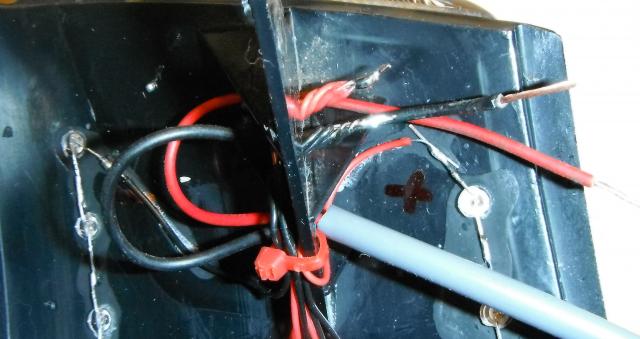

Les modifications et montages.


Câbles d'origine modifier et consommation électrique, 0.05 / 0.06 MmAh, c'est rien du tout.

Interconnections fixer sur les renforts de l'optique.



Oui je sais il y a un AB qui doit être réparé.


Voila c'est fait, vos commentaires, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 17 Dec - 20:27 (2012)    Post subject: Feu de position de jour blanc a LED. Reply with quote

Des photos des feux de jour, la nuit.



A vous de juger, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 17 Dec - 23:31 (2012)    Post subject: Feu de position de jour blanc a LED. Reply with quote

La fin du montage.

PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 31 Dec - 15:38 (2012)    Post subject: Feu de position de jour blanc a LED. Reply with quote

Suite de modification de feux de jour avec des diodes LED. banche haute luminosité.


J'ai commander d'autres diodes rouge et jaune pour mettre dans les feux clignoteur avant et arrière, ainsi que feu stop et position arrière,





Car j'ai déjà eu des problèmes avec les soquets d'un feux arrière qui avais chauffé et brûle le bakélite du support.


Donc, je ferais un petit "Tutorial" quand le moment sera la,


A++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 18 Jan - 00:21 (2013)    Post subject: Feu de position de jour blanc a LED. Reply with quote




D'autres projet sont en cours :


Affichage de température & voltmètre digital ICI.
http://cnc-papykyka.xooit.be/t431-Cr-ation-et-montage-afficheur-digital.htm


Feux arrière ICI.
http://cnc-papykyka.xooit.be/t451-Modification-feux-arriere.htm



Plafonnier intérieur ICI.
http://cnc-papykyka.xooit.be/t450-Modification-plafonnier-int-rieur.htm


A++, PapyKy.
