PostPosted: Mon 10 Dec - 20:19 (2012)    Post subject: Barre de stabilisation Avant. Reply with quote

PublicitéSupprimer les publicités ?
Bienvenue a toi,

Voici les références des palier de barre de stabilisation.
Pour un Chrysler Grand Voyager de 1992-1995,
Attention deux type de suspension.

Celui-ci est le model 1994-1995

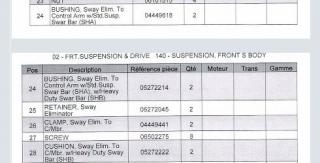

Réf 24 sur vue éclatée et N° - 04449618 pour les extérieurs.
Réf 28 sur vue éclatée et N° - 04684495 pour les intérieurs.









Sur Ebay,
http://cgi.ebay.fr/4...9#ht_1606wt_896

Bien le bonsoir de PapyKy de CNC-PapyKyKa.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 3 Oct - 20:04 (2013); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,640
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 7 Aug - 07:07 (2013)    Post subject: Barre de stabilisation Avant. Reply with quote

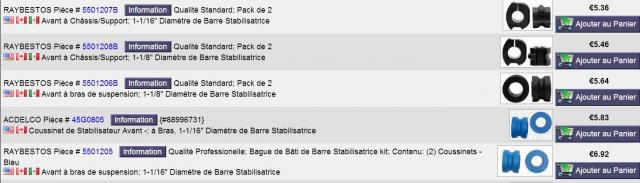

Attention deux diamètre de barre.

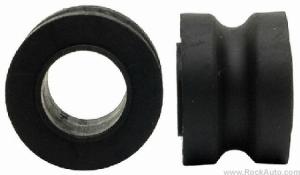

Dia 1'1/16 = 27 Mm  : int : 5501207B - Ext : 5501206B


Dia 1'1/8  = 29 Mm   int : 5501208B - Ext : 5501205B






Bon a savoir avant de commander, A++, PapyKy.

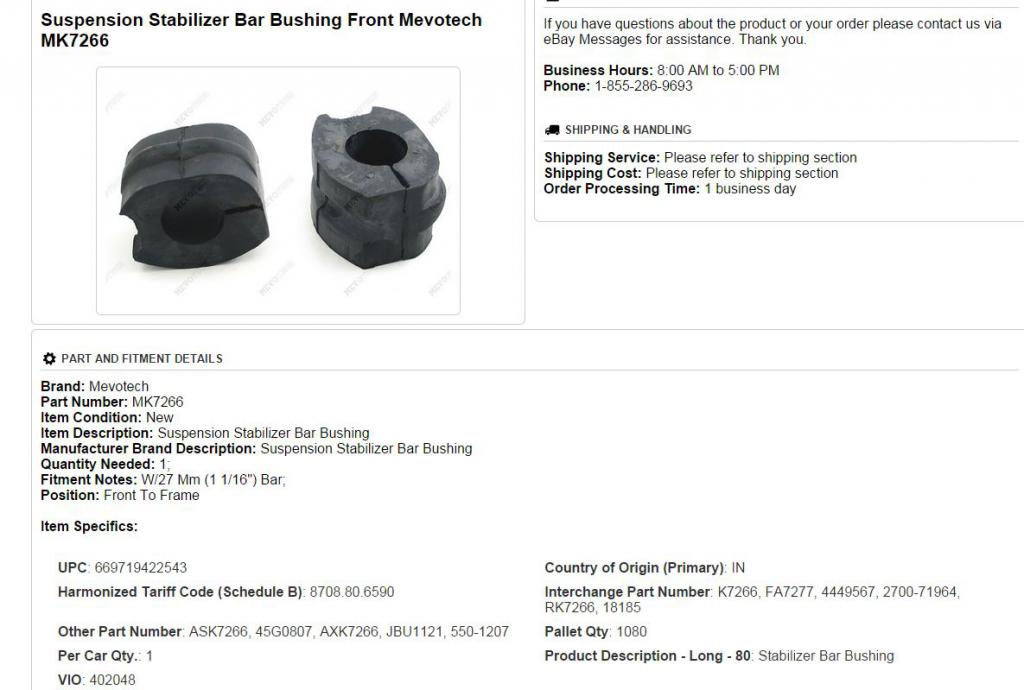

1.1/16.

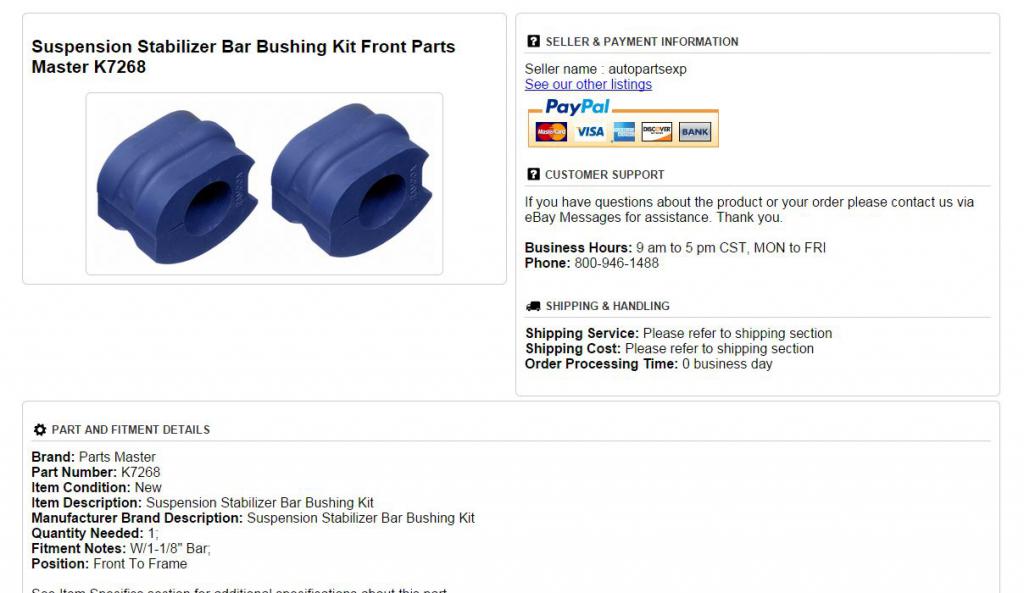

1.1/8.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 12 Sep - 18:43 (2015); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,640
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 27 Aug - 20:57 (2013)    Post subject: Barre de stabilisation Avant. Reply with quote

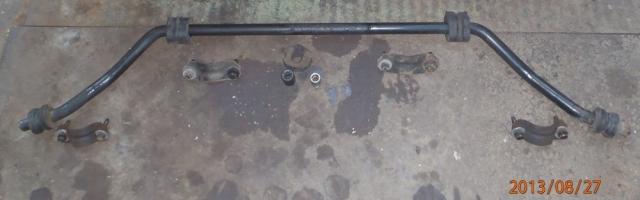

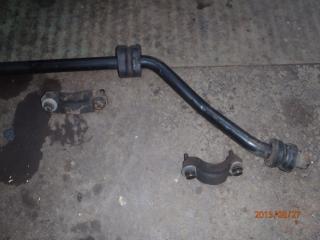

Préparation de replacement de la barre.


Apres avoir retiré pour le remplacement des rotules de direction,

Les CTC ne seront pas remplacer car encore en bon état.


Par contre deux des vis seront remplacée par de plus grosse, de M10 a M12, car filets en mauvaise état.


Et toutes les vis sont repassée a la filière et deux des filets repassée au taraux M12, dans le berceaux.
Foré le M10 avec une mèche de 10.25 et passé les trois taraud M12 a la visseuse, pour plus de facilité.

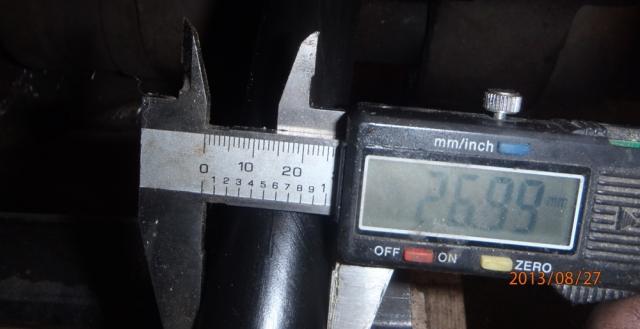

Comme dit plus haut il existe plusieurs dimension de barre, celle-ci fait 27 Mm.


Donc encore une autre dimension, et peut-être encore d'autre réf. de CTC, a voir lors de commande futur de CTC.


Le remontage sera pour demain, A++, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,640
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 28 Aug - 12:55 (2013)    Post subject: Barre de stabilisation Avant. Reply with quote

Salut a tous.


Remontage sur véhicule les roues pendante.

Placement de la barre sur ces CTC intérieur, mais ne pas serré le CTC.

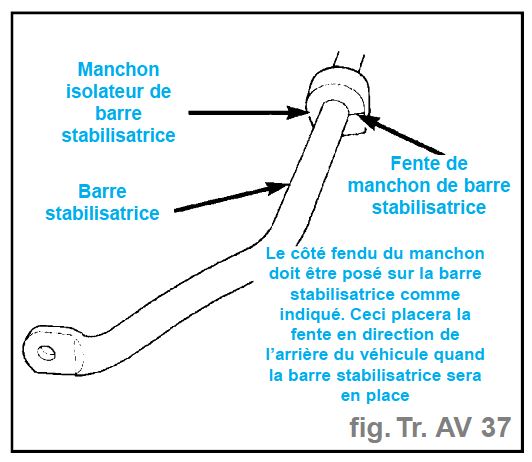

Les CTC sont placer de la même façon, j'ai fait un chanfrein sur la barre, car cela touche le triangle (bruit).

Apres avoirs reposé le véhicule sur ces roues, pour replacer les organes de suspension en position de travail.

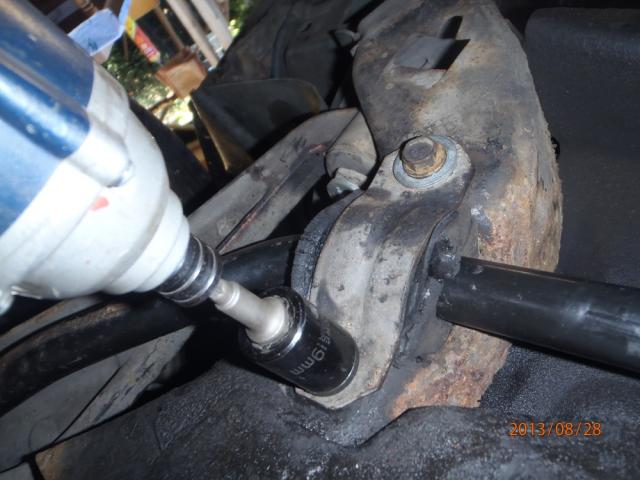

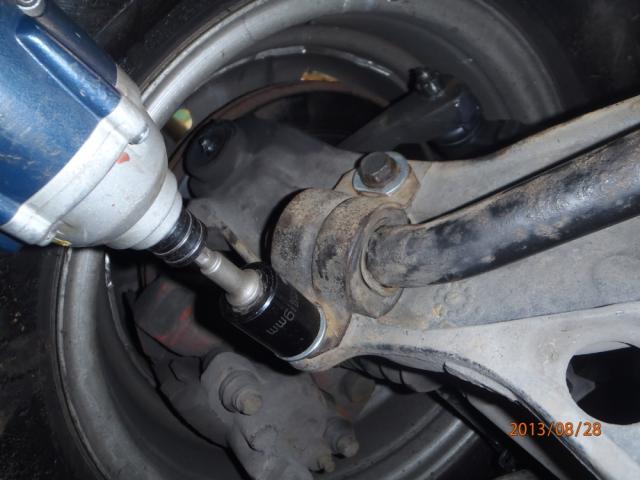

Serré les deux CTC intérieur en prenant soins de tout centré et ensuite les deux exterieur.

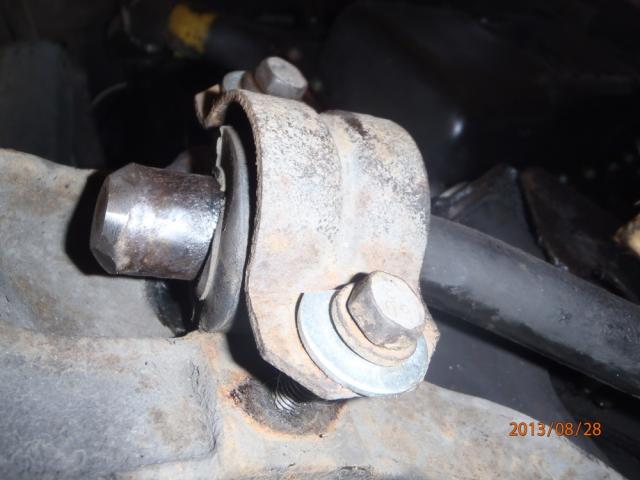

Ici on vois que le bout de barre ne touche plus le triangle de suspension.

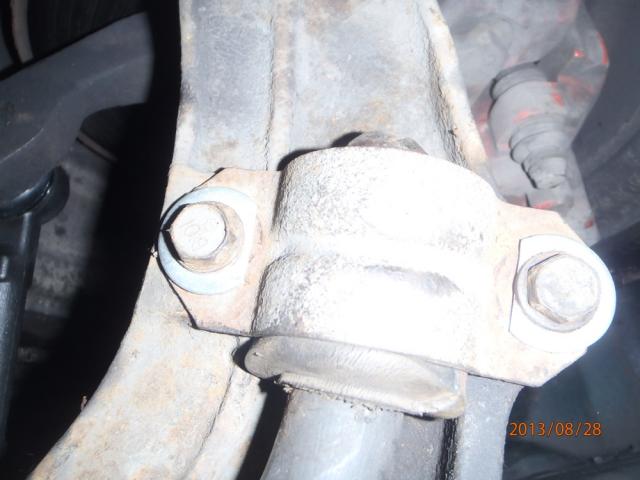

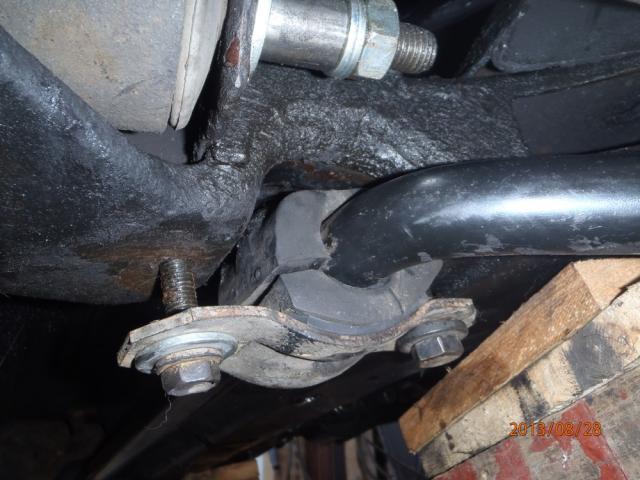

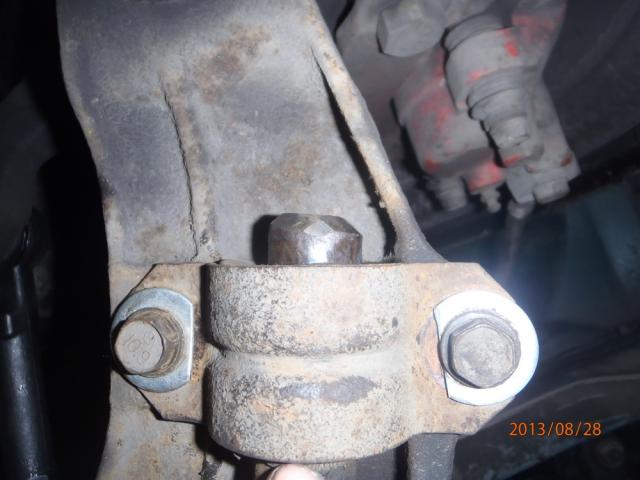

Par contre ici le CTC est mal placer, faut le replacer corectement.

Reste a vérifier le "paralelisme" des roues, car je viens de remplacer les rotules de la direction.


A++, pour d'autre aventure, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Bricomax95


Offline

Joined: 24 Nov 2013
Posts: 81
Localisation: cergy pontoise france
Locomotion: Fiat brava E85 , Chrysler S2 diesel huie vegetale
Loisirs: abeilles, automobiles bricolage
Date de naissance: 08/12/1969
Masculin

PostPosted: Tue 26 Nov - 12:56 (2013)    Post subject: Barre de stabilisation Avant. Reply with quote

Salut l 'artiste.


Je voudrais te demander; les caoutchouc, CTC , les 4 sont identiques ou les deux du centre sont différents des deux des extrêmes?


chapeau pour ton site j 'ai tout regarde et ca ma donne courrage pour faire un peu comme toi.


je susi sur mn S3 mais j attaque le S2 après.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Une petite goutte dans l'océan


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,640
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 26 Nov - 13:25 (2013)    Post subject: Barre de stabilisation Avant. Reply with quote

Salut BricoMax.


A faire en premier.


1ere chose a faire c'est de te présenté ici, mais cela est pour le bien des membres, Merci.


Non les CTC sont différents Int/Ext.




Il y a un fil sur ce sujet. et c'est celui-ci, tout en cas les références sont là aussi.


De toute façon entre les S2/S3, il y a pas beaucoup de différence.


A++, au service des membres, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Bricomax95


Offline

Joined: 24 Nov 2013
Posts: 81
Localisation: cergy pontoise france
Locomotion: Fiat brava E85 , Chrysler S2 diesel huie vegetale
Loisirs: abeilles, automobiles bricolage
Date de naissance: 08/12/1969
Masculin

PostPosted: Wed 27 Nov - 23:39 (2013)    Post subject: Barre de stabilisation Avant. Reply with quote

J'viens de regarder.


une différence essentielle. la barre stab est tenue par des biellettes têtes bêches reliées côté amortisseur de l'autre sur la pointe de la barre stab.
Sinon ca a l'air pareil pour les rubber du milieu mais pas positionné pareil  c'est sur la paroie verticale habitable que c est fixé.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Une petite goutte dans l'océan


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,640
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 28 Nov - 00:06 (2013)    Post subject: Barre de stabilisation Avant. Reply with quote

Bonsoir BricoMax.


Je crois que S2 et S3 n'on pas les mêmes Fixation de barre Stabilisation.


Les CTC en photo sont pour S2,


Une photo des S3 serais possible ?.

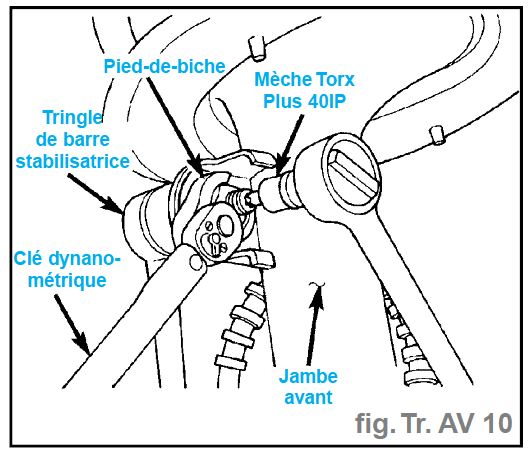

Apres recherche je trouve cela pour S3, c'est bien cela sur les S3 ??

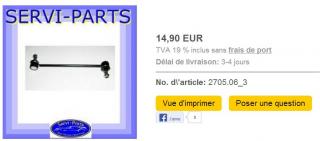

Cela pour la biellette.

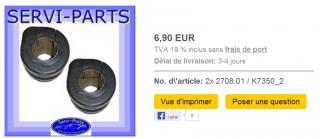

Et cela pour les CTC de caisse.


A++, qui cherche, trouve, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Bricomax95


Offline

Joined: 24 Nov 2013
Posts: 81
Localisation: cergy pontoise france
Locomotion: Fiat brava E85 , Chrysler S2 diesel huie vegetale
Loisirs: abeilles, automobiles bricolage
Date de naissance: 08/12/1969
Masculin

PostPosted: Thu 28 Nov - 21:24 (2013)    Post subject: Barre de stabilisation Avant. Reply with quote

tu m’épates avec tes docs. Trop bien. c'est quoi? manuel Chrysler en Francais?

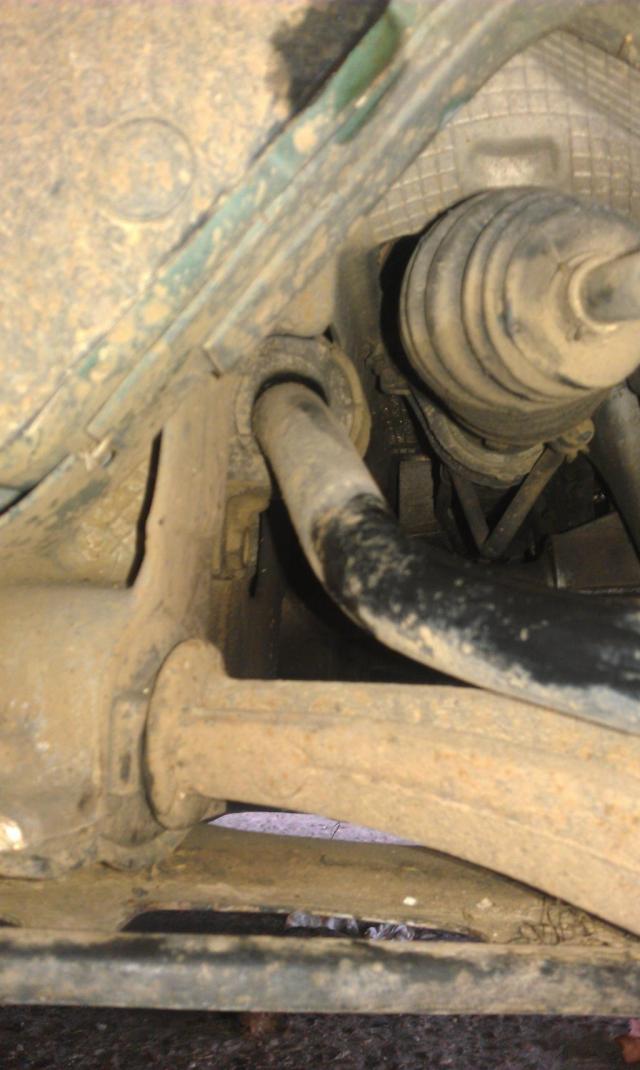

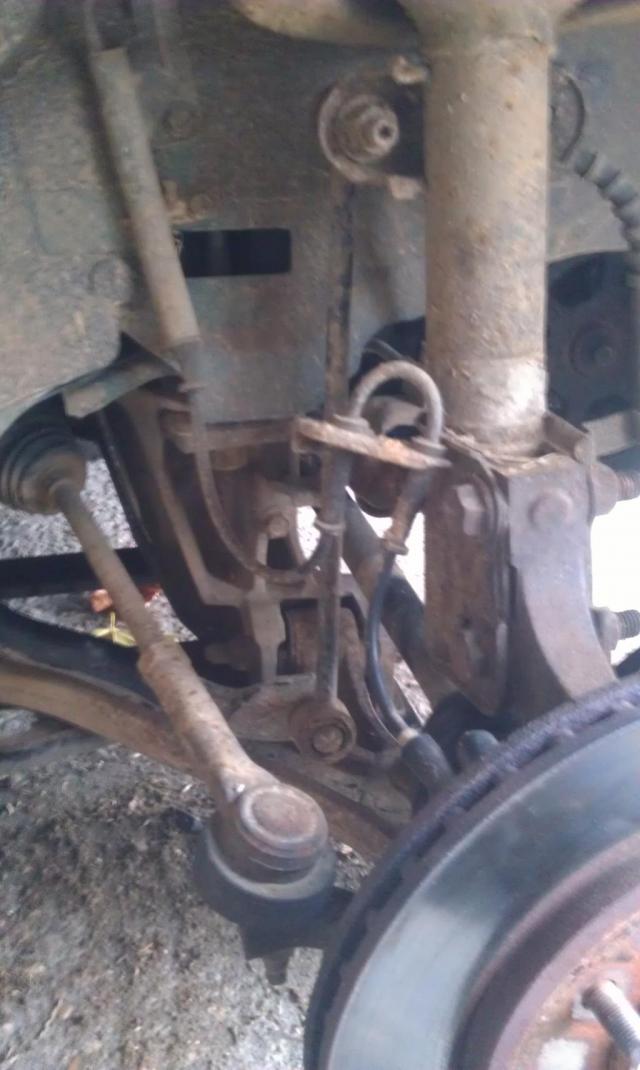

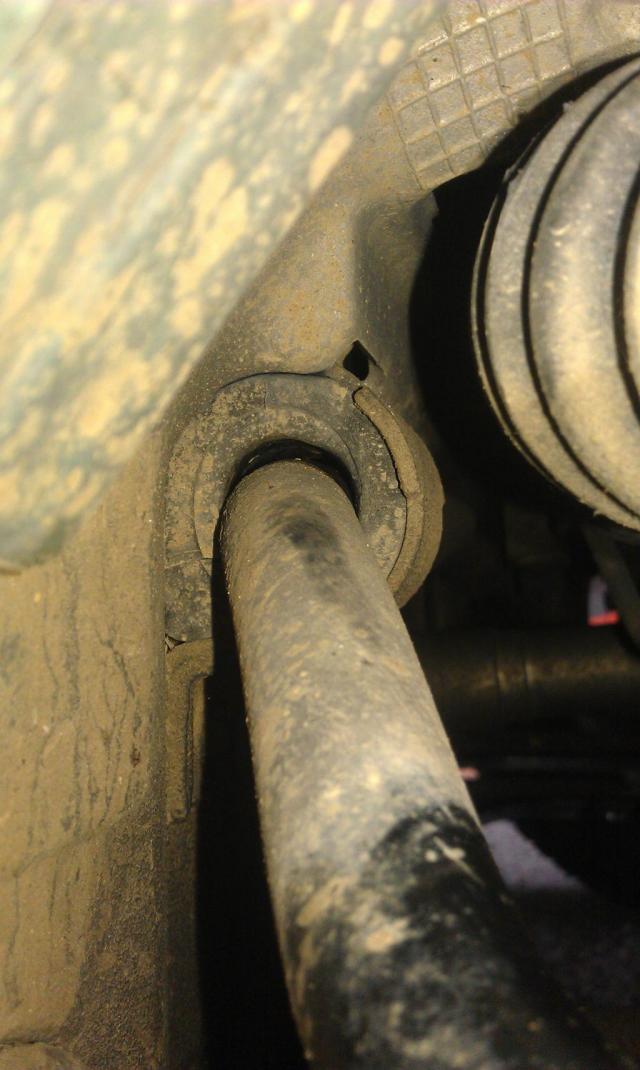

voici les photos du S3

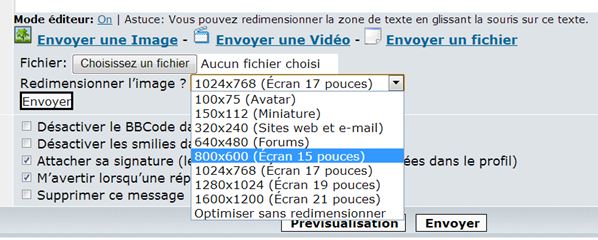

Excuse moi, mais modifier la définition des photos, trop grand, ici en 640/480 px.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Une petite goutte dans l'océan


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,640
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 28 Nov - 21:47 (2013)    Post subject: Barre de stabilisation Avant. Reply with quote

Bonsoir BricoMax.


La doc c'est le Rta (Revue Technique Automobile) version Française, tout simplement mais en PDF.

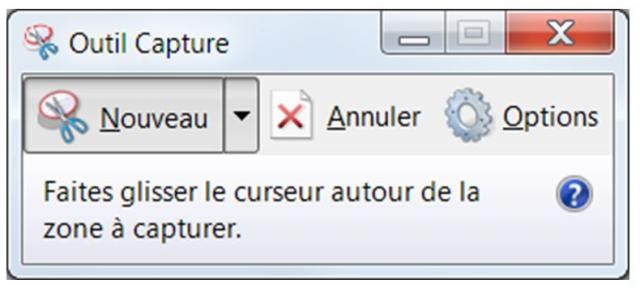

Suffit de faire des Copies d'écran avec le logiciel adoc.

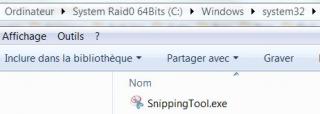

Voici ou cela se trouve sur la version de 'Windows 7 - Version 64 bits'.

Merci pour les photos, PapyKy.
