PostPosted: Sun 2 Dec - 10:18 (2012)    Post subject: Modification Mini-tour en CNC - RC 6120D. Reply with quote

PublicitéSupprimer les publicités ?

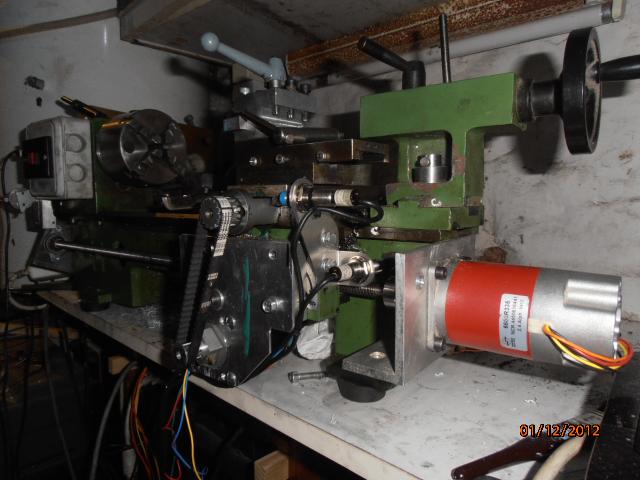

Je vous pressente le petit tour que je veux modifier en CNC.


  Dans un premier temps, par la suite, si cela fonction bien, un autre plus grand sera acheté et modifier.






Mais avant voila cette première modification.

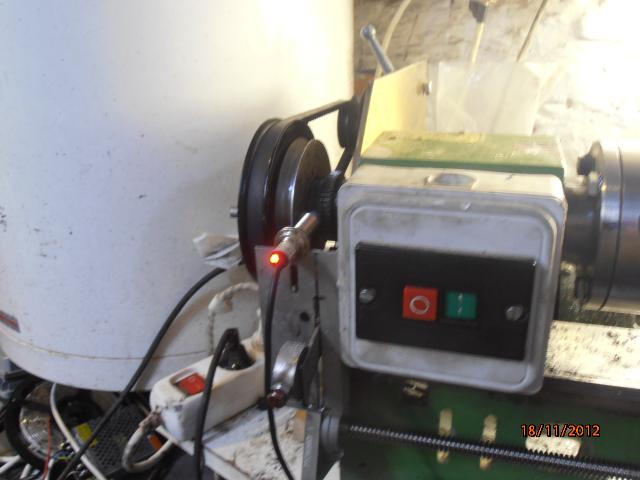

Codeur de broche "Inductive Proximity Sensor Detection Switch NPN 4mm DC6-36V LJ12A3-4-Z/BX".

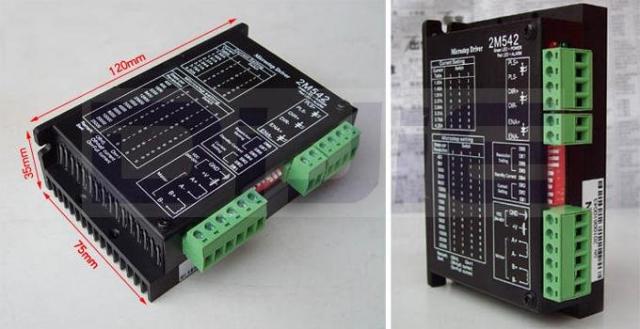

Driver moteur 2M542.


LPT1 de ma fabrication


Last edited by MarcFranc on Thu 18 Dec - 10:05 (2014); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 2 Dec - 17:39 (2012)    Post subject: Modification Mini-tour en CNC - RC 6120D. Reply with quote

Les premier usinages avec des outils divers.

Un diamètre dans du PVC,



Un filet M8 Mm dans du PVC,



Deux diamètres dans de l'étiré,
Une série de passe rapide un passe de finition.



La translation de la visse mère,
La démultiplication du moteur de la tourelle.



La commande a partir de manette,
Dans tout les axes.



Changement d'outil et démarrage par manette,
Usinage en GCode par le logiciel Mach3
Pour réalisation d'un filet 8 Mm dans du PVC.



Démarrage a partir de la manette,
Vision de l'écran ou Mach3 est en fonction vers la machine,
Pour l'usinage d'un diamètre et la face de l'étiré.


Ce sera pour plus tard pour d'autre vidéo,
Bon WE a tous de la part de Marc, PapyKy




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 15 Dec - 09:54 (2014); edited 1 time in total
Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Fri 7 Dec - 18:35 (2012)    Post subject: Modification poulie codeur de rotation mandrin. Reply with quote

Salut a tous,

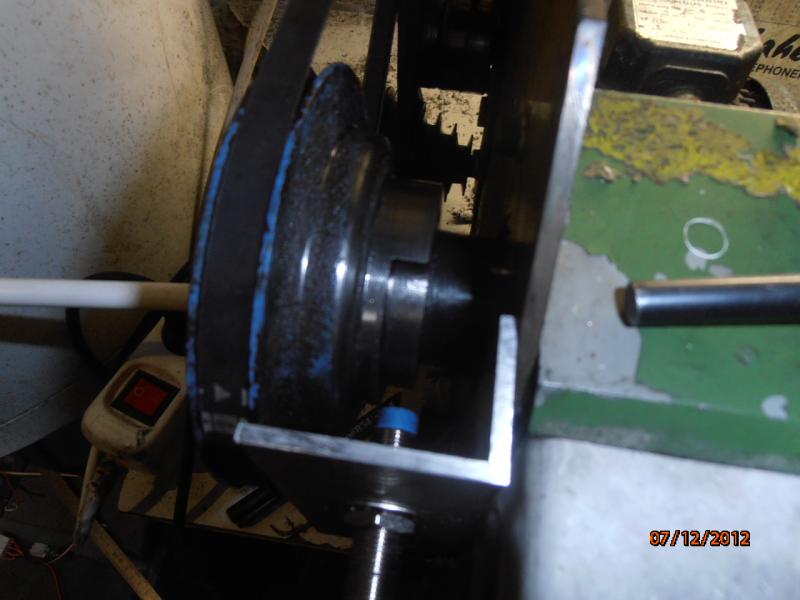

Remplacement de la poulie aluminium par un en fonte modifiée pour le codage par capteur de rotation,
Pour en déterminé sa vitesses de rotation,
Une partie de sa périphérie a été enlevée pour permettre au capteur de déterminer un point fixe.



Les codeur modifier.

Et sa détection par le logiciel.


A++, MarcFranc.


Last edited by MarcFranc on Thu 18 Dec - 10:05 (2014); edited 3 times in total
Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Thu 13 Dec - 22:37 (2012)    Post subject: Modification Mini-tour en CNC - RC 6120D. Reply with quote

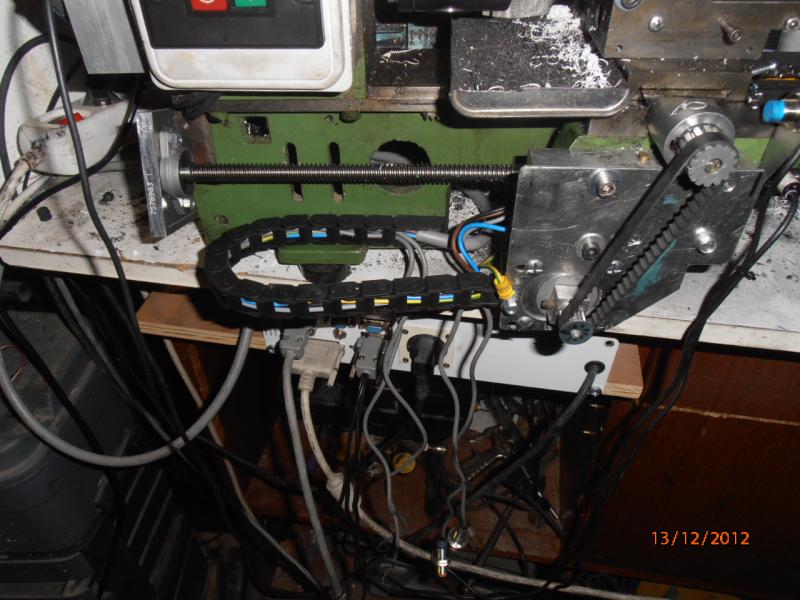

Pose de la chaîne porte câble, Marc.


Last edited by MarcFranc on Thu 18 Dec - 10:06 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 15 Apr - 08:08 (2013)    Post subject: Modification Mini-tour en CNC - RC 6120D. Reply with quote

Salut a tous.


Voici mon dernier passe-temps, Une modification d'un petit tour mécanique de 300 Mm.

Quelque modification pour passer en numérique avec mach3 v2.63
pilotée sur 2 carte 2m542 en LPT1


Alimenter par 24V 15A

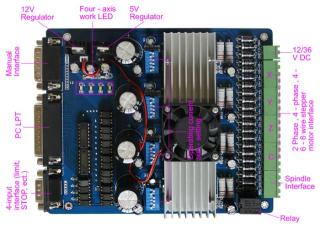

PS : A éviter les cartes chinoise bleu je l'ais démonter elle me perdais des pas énormément (moteur qui rogne). 3 Axis TB6560.

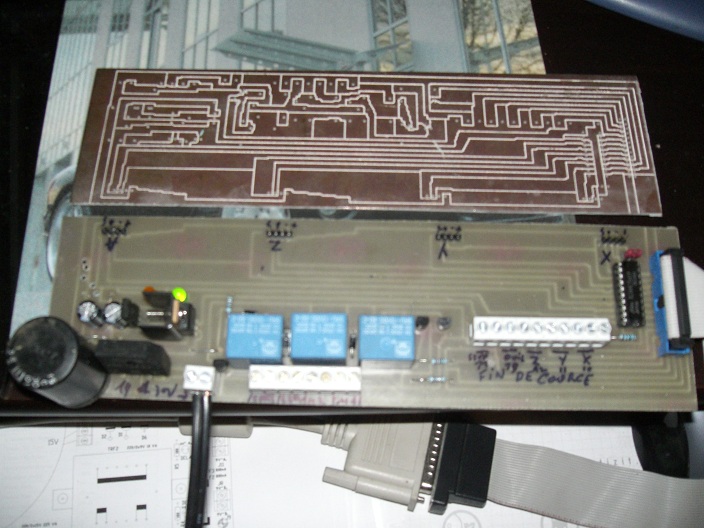

Ici montée sur une carte interface de ma fabrication, il y déjà quelque temps.
Entre le port LPT1 du PC et les boitier de puissance "2m542".


Bon WE, Marc.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 15 Dec - 09:56 (2014); edited 2 times in total
Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Thu 26 Sep - 20:45 (2013)    Post subject: Modification Mini-tour en CNC - RC 6120D. Reply with quote

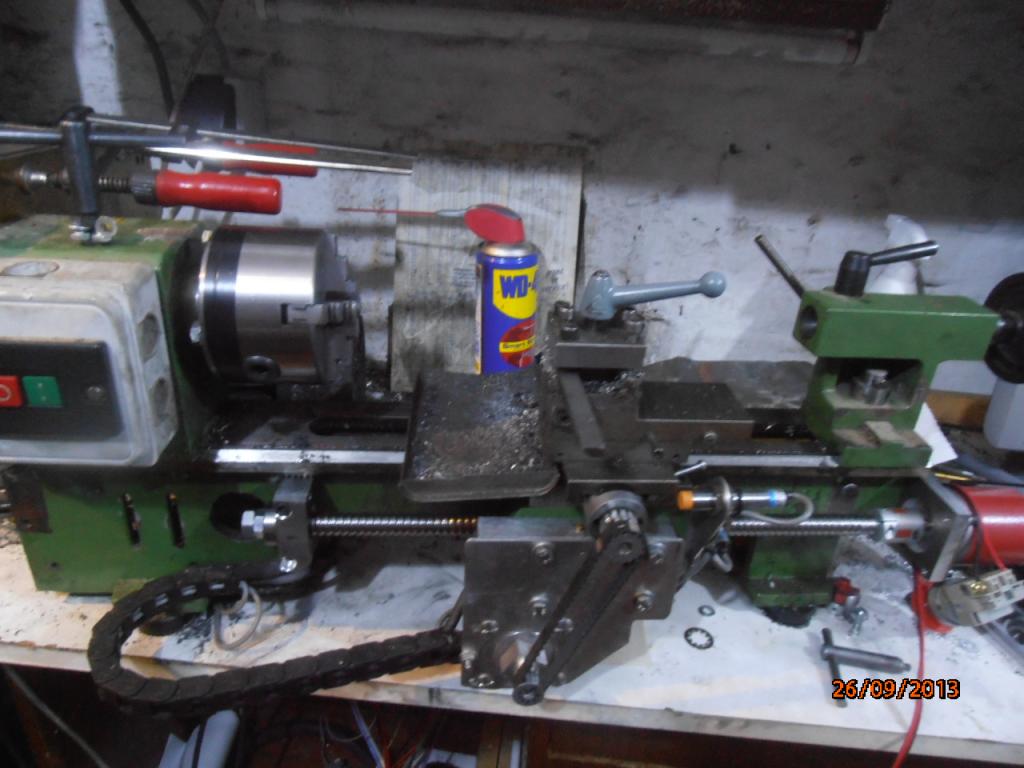

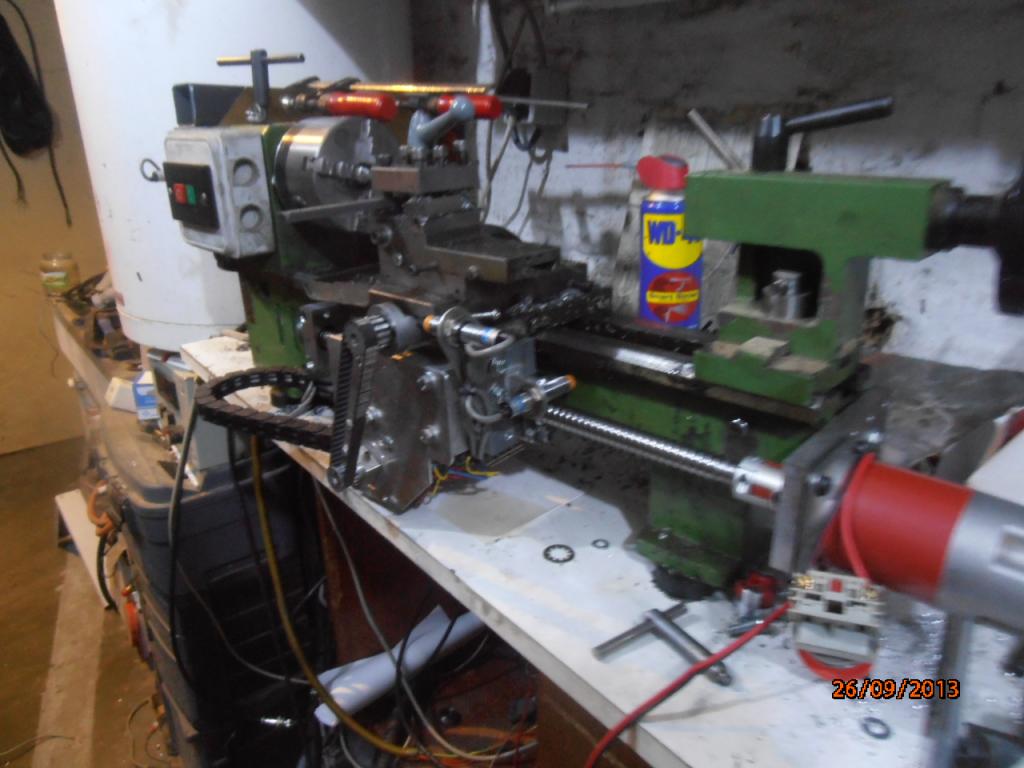

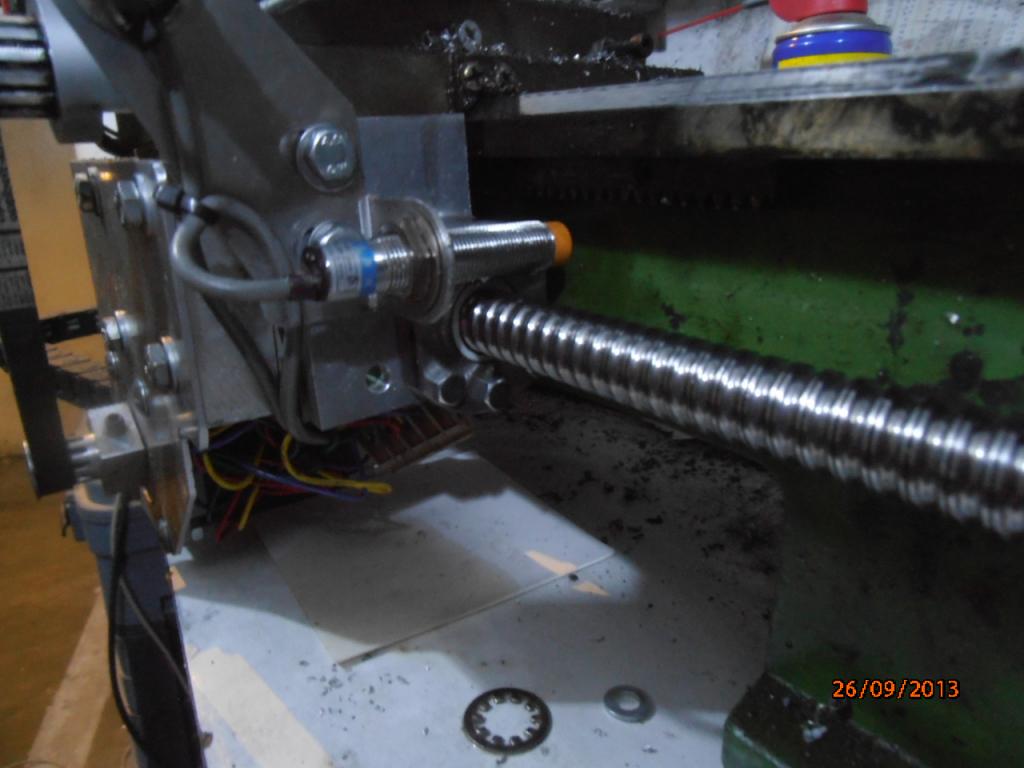

Nouvel modification de la vis a bille de 16 Mm pas de 5 Mm



Last edited by MarcFranc on Thu 18 Dec - 10:06 (2014); edited 1 time in total
Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Thu 26 Sep - 20:56 (2013)    Post subject: Modification Mini-tour en CNC - RC 6120D. Reply with quote

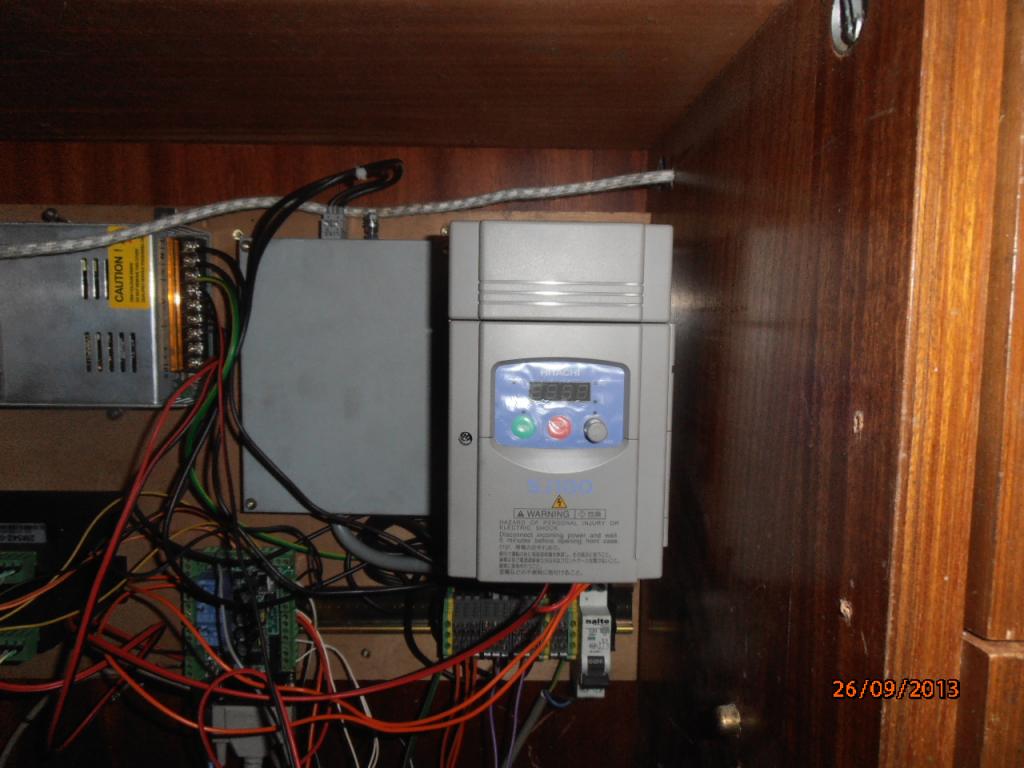

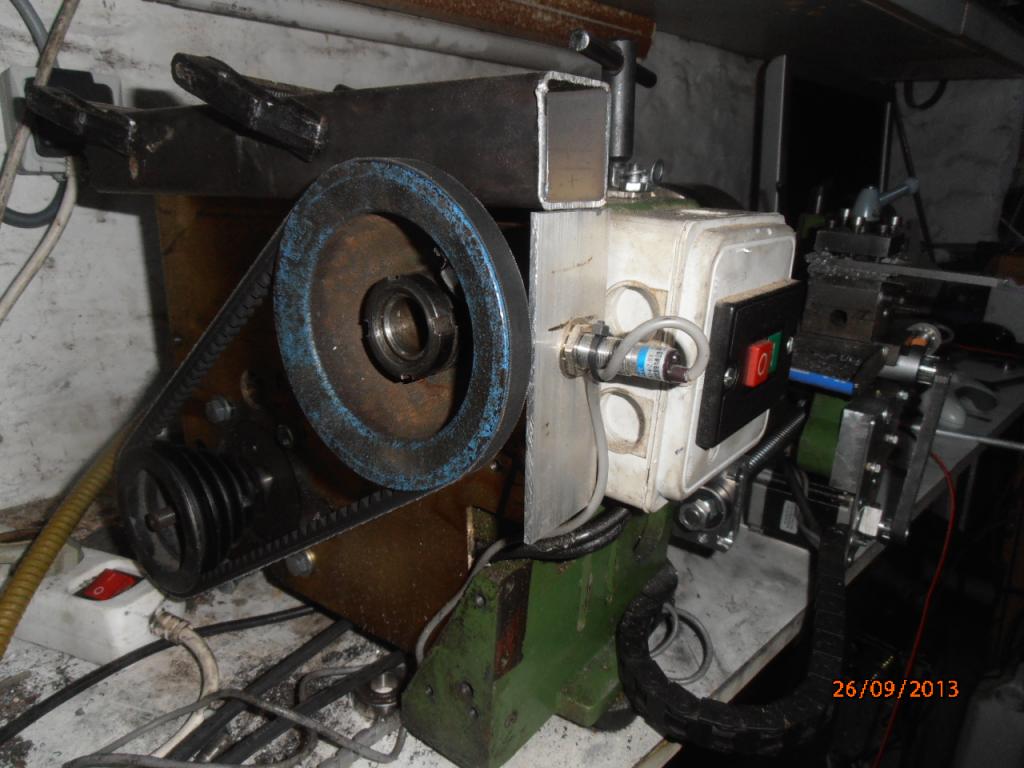

Variateur de vitesse de 450t/min a 3000t/min commander par pwm


Modif des poulie, retirer la poulie étagée du réducteur.


Salut a tout les membres et visiteur du forum, PapyKy.


Last edited by MarcFranc on Thu 18 Dec - 10:06 (2014); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 26 Sep - 20:59 (2013)    Post subject: Modification Mini-tour en CNC - RC 6120D. Reply with quote

Salut a toi.


C'est beaucoup plus fort, et cela va allez mieux maintenant.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Thu 26 Sep - 21:07 (2013)    Post subject: Modification Mini-tour en CNC - RC 6120D. Reply with quote

Le tour a une meilleur fluidité, il ne perd plus des pas.





Tournage d'une vis a billes pour le placement d'un roulement, c'est très dur, passe de quelques (0.05 mm)





Last edited by MarcFranc on Thu 18 Dec - 10:07 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 15 Nov - 14:31 (2014)    Post subject: Modification Mini-tour en CNC - RC 6120D. Reply with quote

Salut a tous.
Mais voila que mon fils, trouve ce minini tour trop court +/- 250 MM.

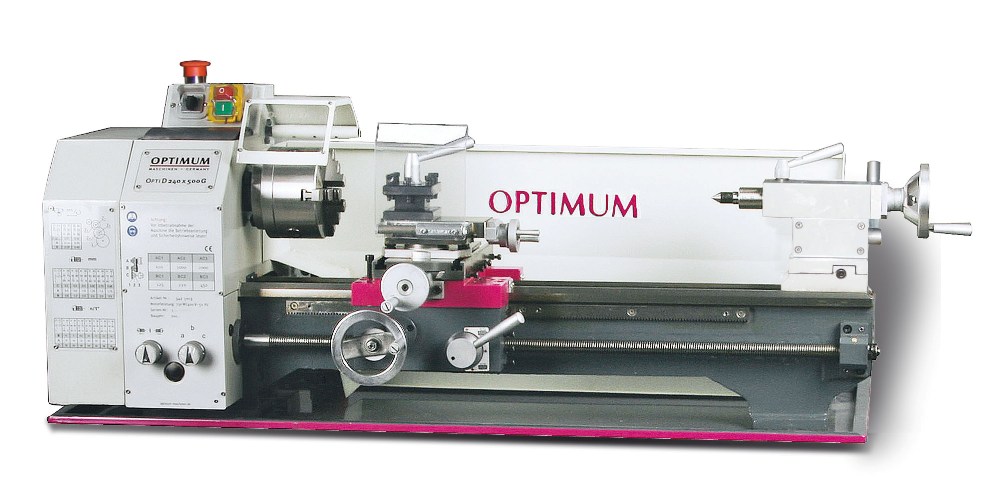

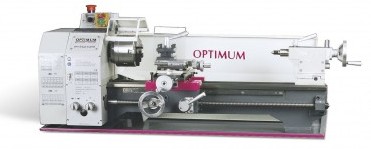

Et achète ce petit tour mécanique de chez optimachines modèle TU2506 .





Mais est destiné a être de suite modifier en CNC.
A voila sont premier test de filetage en M8.





Mais je ne possède pas d'autre photo, PapyKy.





- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 15 Dec - 10:01 (2014); edited 1 time in total
Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Sun 16 Nov - 11:38 (2014)    Post subject: Modification Mini-tour en CNC - RC 6120D. Reply with quote

Salut a tous.

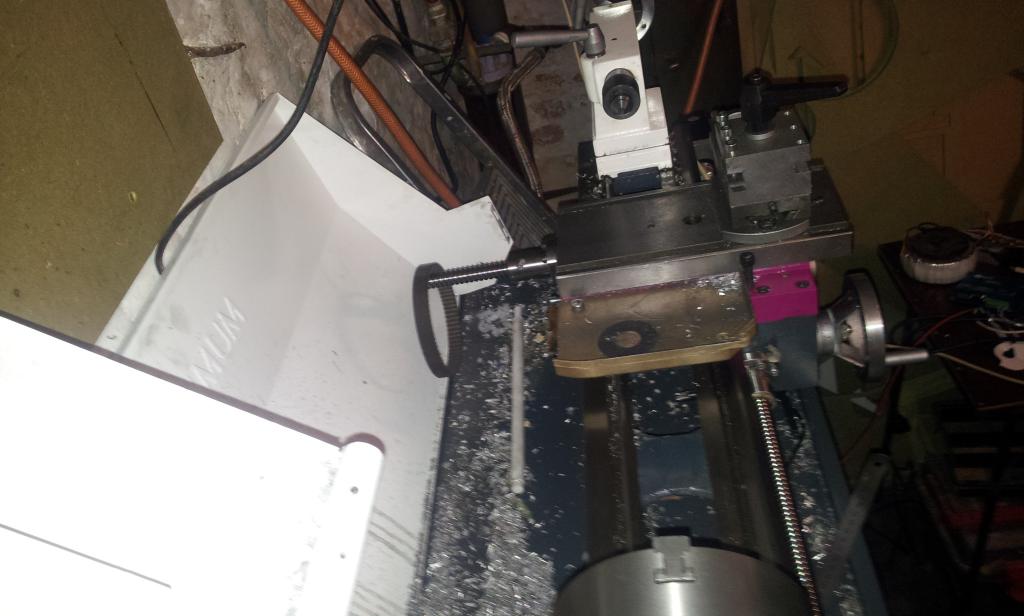

Voila mon nouvelle achat, qui n'a encore rien fait comme usinage utile, qu'il est partiellement démonté pour être modifier en CNC.

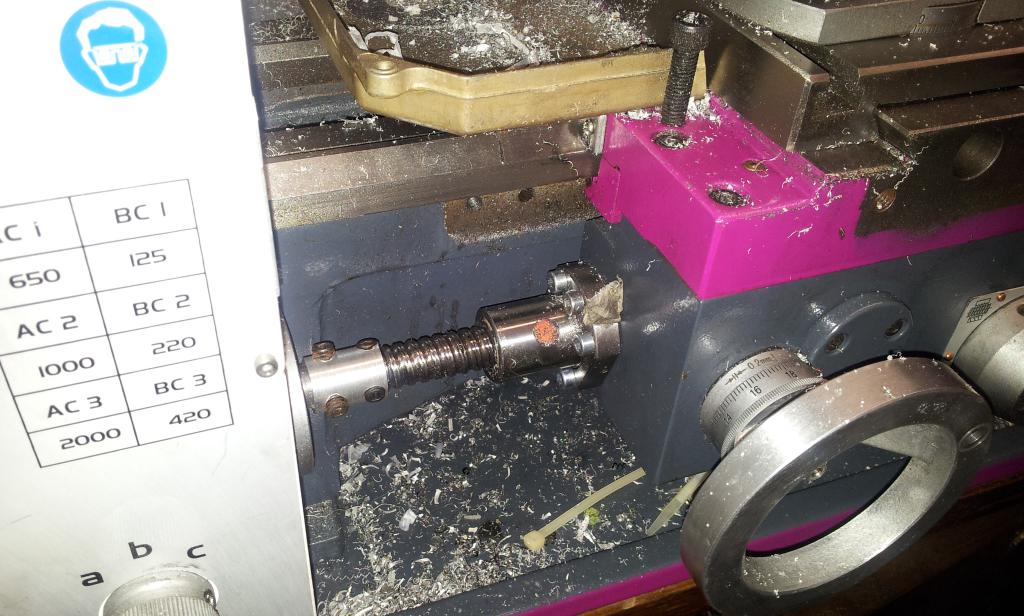

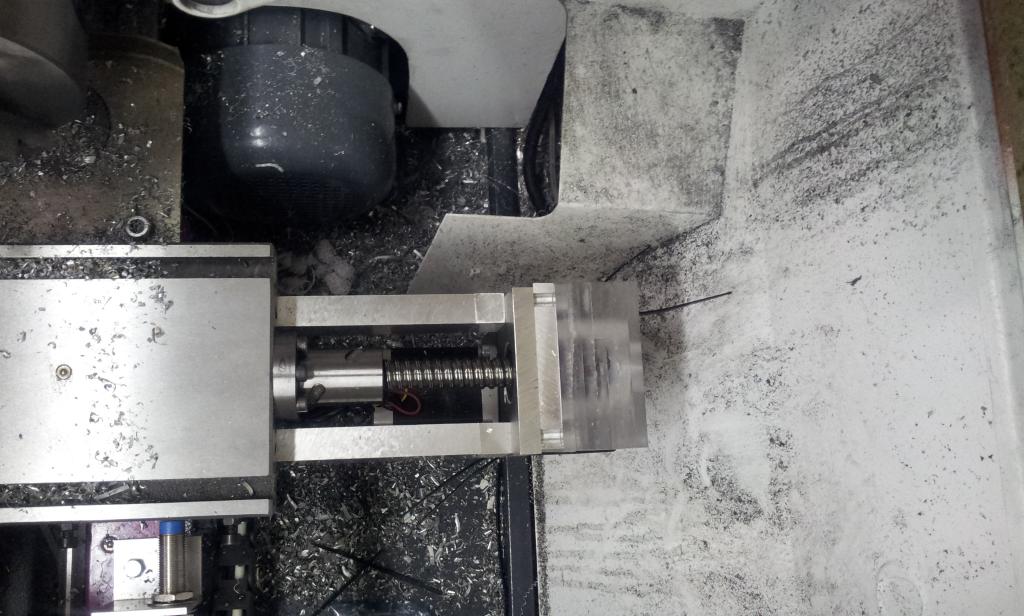

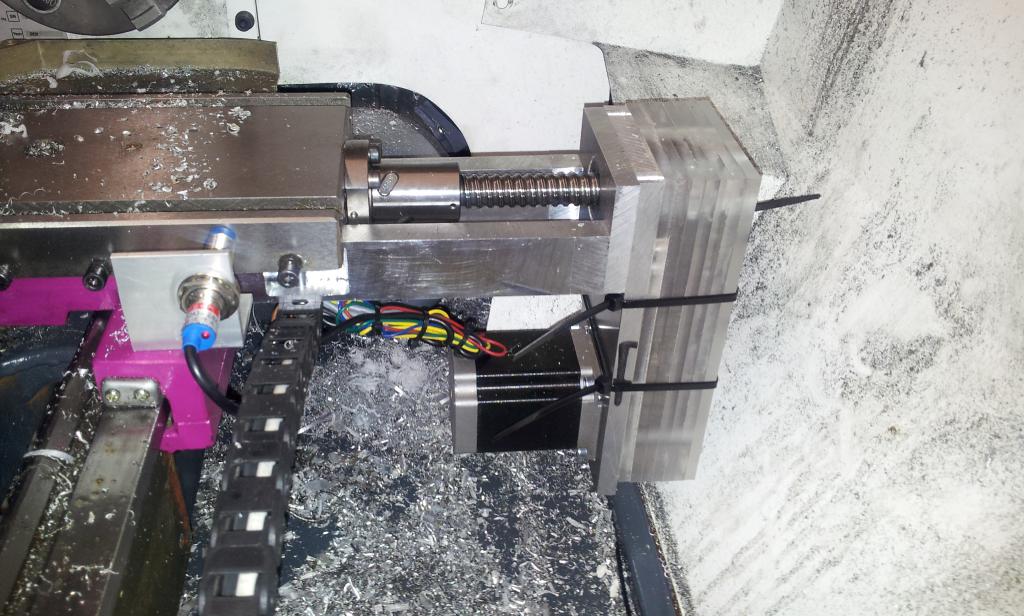

Suppression des vis de commande, et sont remplacé par des moteurs pas à pas sur des vis a billes de 16 Mm.






Acheter chez Outilachar de Jumet.





Bonne machine a un prix correcte, Marc.


Last edited by MarcFranc on Thu 18 Dec - 10:07 (2014); edited 1 time in total
Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Sun 16 Nov - 12:11 (2014)    Post subject: Modification Mini-tour en CNC - RC 6120D. Reply with quote

Salut a tous.

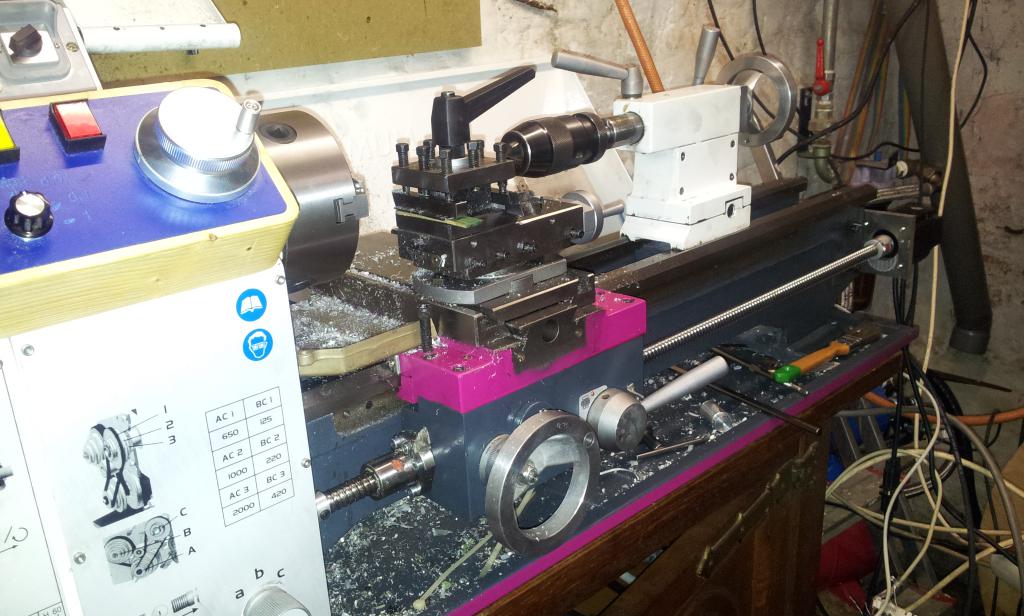

Ce petit tour mécanique, acheté neuf est en cours de transformation en CNC.











Bon WE a tous, Marc.




Last edited by MarcFranc on Sat 25 Jun - 08:09 (2016); edited 2 times in total
Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Sun 16 Nov - 12:18 (2014)    Post subject: Modification Mini-tour en CNC - RC 6120D. Reply with quote

Salut a tous.

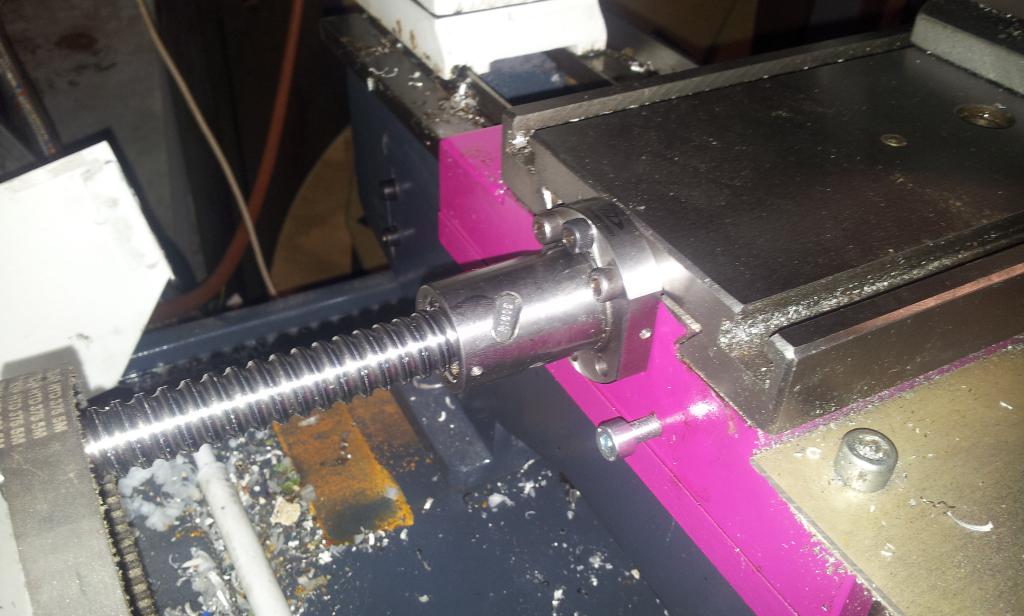

Voila quelques photos de cette transformation.




Last edited by MarcFranc on Sun 16 Nov - 16:37 (2014); edited 1 time in total
Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Sun 16 Nov - 12:19 (2014)    Post subject: Modification Mini-tour en CNC - RC 6120D. Reply with quote



Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Sun 16 Nov - 12:24 (2014)    Post subject: Modification Mini-tour en CNC - RC 6120D. Reply with quote



Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Sun 16 Nov - 12:24 (2014)    Post subject: Modification Mini-tour en CNC - RC 6120D. Reply with quote



Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Sun 16 Nov - 12:25 (2014)    Post subject: Modification Mini-tour en CNC - RC 6120D. Reply with quote



Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Sun 16 Nov - 12:25 (2014)    Post subject: Modification Mini-tour en CNC - RC 6120D. Reply with quote




Last edited by MarcFranc on Thu 18 Dec - 10:07 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 22 Nov - 23:20 (2014)    Post subject: Modification Mini-tour en CNC - RC 6120D. Reply with quote

Salut a tous.

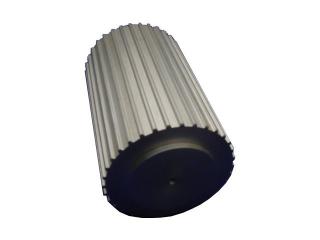

PapyKy a besoin de poulies en T5, qui sont tirée d'ébauche coupé a longueur a la circulaire.











Cela est pour le placement de cette transmission du petit tour "MadeCine" en modification en CNC.



Et plein d'autres vidéo sur la chaîne YouTube de CNC-PapyKyKa.


a tout les visiteurs, mais présenter-vous, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Contenu Sponsorisé






PostPosted: Today at 01:25 (2019)    Post subject: Modification Mini-tour en CNC - RC 6120D.

Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> CNC-Ransart : HomeMade. All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
