PostPosted: Mon 22 Oct - 13:22 (2012)    Post subject: Remise en état d'un démarreur Bosch. Reply with quote

PublicitéSupprimer les publicités ?
Bonsoir a tout les amateurs mécano.

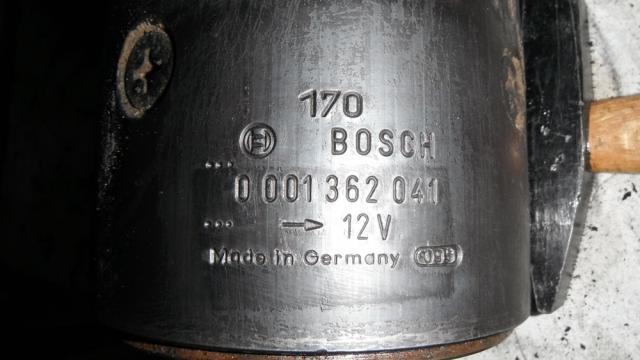

Voici une remise en état d'un démarreur Bosch.
C'est un model beaucoup plus gros mais les pièces sont similaire sur une voiture.




Bon voila le démarreur a des ratés, le voici démonté,


Le voila démonté en morceaux.











Un peut de graisse est sortie du palier et avec les résidus des balais (charbon), ça donne ça.



Tout cela va allez prendre son bain dans du pétrole, pour être propre.
A++, PapyKy.







- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 14 Sep - 16:42 (2013); edited 9 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 22 Oct - 13:23 (2012)    Post subject: Remise en état d'un démarreur Bosch. Reply with quote

Bonsoir a tous.


En bien voila après deux heures de nettoyage dans la douche, ça donne cela.



Et tout est en petit morceaux, sais pas comment remettre tout cela ensemble ??








Reste a allez a la recherche des morceaux a remplacer, ballets et bagues,
Ce sera pour demain, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 22 Oct - 13:25 (2012); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 22 Oct - 13:23 (2012)    Post subject: Remise en état d'un démarreur Bosch. Reply with quote

Salut a tous.


La suite, mais pas eu toutes les pièces, pas de ballet en stock.


Rectification induit, remise au rond du collecteur au tour.



Et rectifier les rainures entre les lames du collecteur, qui a été meulée sur ces faces pour être lisse (épaisseur de l'isolant).




Retrait des bagues sur les paliers et montage des bagues, avec une petite douille a l'étau, et remise bien droite.




Vérifier l'ajustement des bagues sur l'induit, un coup de papier verre ou de grattoir n'est pas a exclure.




En attente du reste de la réparation du démarreur Bosch.



A++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Fri 23 Nov - 22:41 (2012); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 26 Oct - 13:44 (2012)    Post subject: Remise en état d'un démarreur Bosch. Reply with quote

Prés d'une semaine que les ballets sont commander et bien voila ils sont la.


Bonjours a tous.

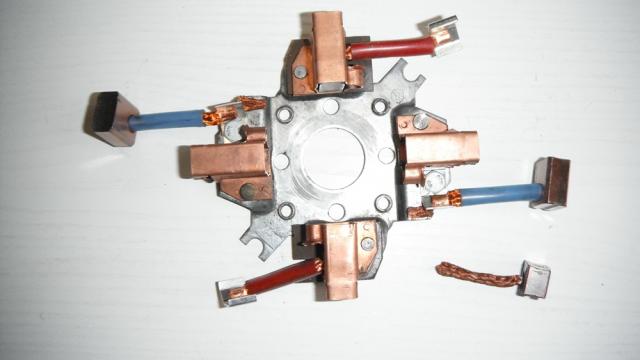

Premier teste, vérifier c'est la bonne dimension, et si pas de dur dans leur emplacement.

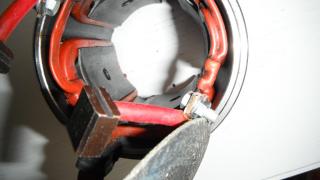

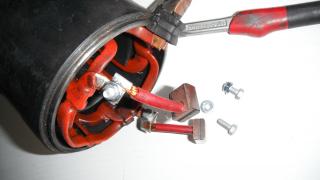

Montage de l'ensemble, c'est pas facile de bien le faire, bien placer les fixations, car pas beaucoup de place, car les origine sont soudé.




Si possible utilisé des boulons de bonne qualité électrique, et comme moi utilisé des écrou frein, et les coupé après placement








PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 27 Oct - 08:26 (2012); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 26 Oct - 14:16 (2012)    Post subject: Remise en état d'un démarreur Bosch. Reply with quote

La suite.


Bien vérifier si rien ne va aller a la masse dans le couvercle.



Placer le porte ballet complet et vérifier si rien ne va allez a la masse, vis de fixation et autre.




Graisse tout les paliers (3 bien souvent) et la coulisse du lanceur (Bendix),.






La suite .....

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 27 Oct - 08:13 (2012); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 26 Oct - 14:17 (2012)    Post subject: Remise en état d'un démarreur Bosch. Reply with quote

La suite.


Pas trop de graisse, mais de tres bonne qualité (Mo²)




Par contre ne pas lésiné sur le palier coté couronne moteur.




Pour l'électro du lanceur, pas de graisse mais plutôt du produit comme le W40, et pas de trop.

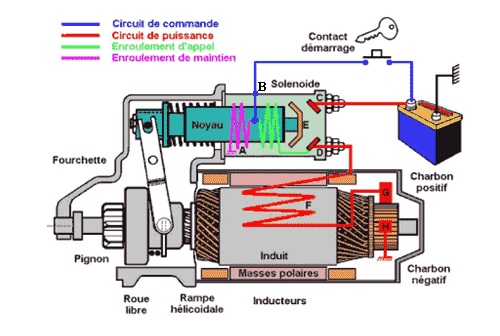

On peut le tester en plaçant la partie mobile dans la bobine et en appuient pour contrecarré l'effet du ressort,
Mettre le 12V entre la masse et le petit fil de commande de l’enclenchement du démarreur.


On peut également vérifier les contact avec un multimètre si le contact inter,
Ou passe le courant de puissance (pas de résistance Ohmique (00.00)).


La suite .....



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 27 Oct - 08:37 (2012); edited 4 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 26 Oct - 16:40 (2012)    Post subject: Remise en état d'un démarreur Bosch. Reply with quote

La suite.


La cloche et palier coté moteur, qui passe de l'autre coté de la courone placée sur le volant moteur.



Sur certaine cloche, entre des deux alésage, celui de l'électro et du stator, un passage pour laissé pour passe le levier de renvoi du lanceur,


Et de ce fait beaucoup plus face a remonter,
P
as de chance celui-ci n'en na pas.



Qui est graissé et ou sont fixer le levier du lanceur, et c'est la que le montage se complique.




Car il faut mettre en place a la fois, induit, levier, et noyaux de l'électro-aiment, qui sera très très bien fixer.




Et en plus mettre l'axe dans le trou de la fourchette de revoie, du lanceur.


La suite ......


PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 27 Oct - 09:00 (2012); edited 5 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 26 Oct - 17:57 (2012)    Post subject: Remise en état d'un démarreur Bosch. Reply with quote

Salut a tous.


Si vous-voulez voir la réparation du démarreur, deux adresses.


Ou bien encore, sur "Minivan Chrysler Voyager".
http://www.minivanchrysler.com/t26700-remise-en-etat-d-un-demarreur-bosch


Et aussi sur "Vieilles Soupapes Agricoles".
http://vieilles-soupapes.grafbb.com/t21115-renovation-d-un-demarreur-bosch


Qui sont tout des forum's formidables, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 1 Nov - 21:05 (2012)    Post subject: Remise en état d'un démarreur Bosch. Reply with quote

Salut a tous.


Encore un autre Bosch mais plus petit.
Ce n'est pas difficile de faire cela quand on le fait souvent, dans ce métier de mécano.


Suis encore sur un autre pour une voiture Porsche, donc un autre Bosch,

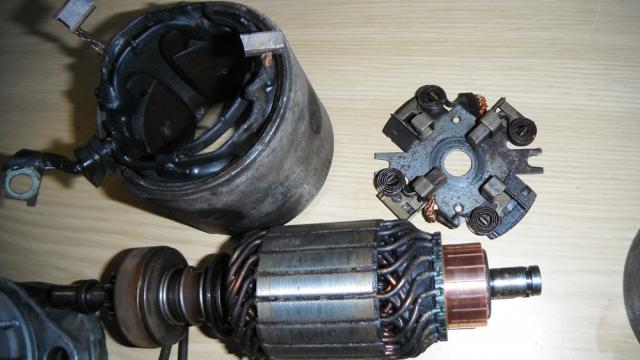

Apres le démontage.



Et en cours de réfection.



Quand j'aurais les pièces pour le remonter, surement pour lundi.


PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 3 Nov - 11:55 (2012)    Post subject: Remise en état d'un démarreur Bosch. Reply with quote

Voici un autre Bosch en rénovation.


Bonne fête de Toussaint a tous.


Ce démarreur est le petit frère de l'autre,



Apres démontage, très sale, NON ??.



Remplacement des bagues est le remplacement absolument obligatoire car beaucoup de jeux et cassée.



L'ensemble des pièces de ce Bosch.












Oui bien, c'est bien pour une voiture Porsche 912.


Comparaison des deux model.



Il n'y a pas photo, bien plus petit, ou gros suivant le cas.





A++, pour d'autre aventure, PapyKy de CNC PapyKyKa.
http://cnc-papykyka.xooit.be/index.php
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 4 Nov - 18:10 (2012)    Post subject: Remise en état d'un démarreur Bosch. Reply with quote

Salut a tous.


Et bien voila c'est fait, le test sur une batterie.

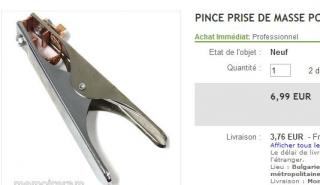

Les branchements sur une batterie avec de bon cable de bonne section.




Et une petite vidéo du test.



Et voila reste a le placer sur le moteur, PapKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 6 Nov - 20:11 (2012)    Post subject: Remise en état d'un démarreur Bosch. Reply with quote

Salut a tous,


Voila le démarreur complètement remonter, reste a faire un test avant montage sur le moteur.



Un chose importante avant de replacer la bête,


Vérifier l'état de la couronne sur le volant moteur,
Le moteur arrête toujours au même endroit c'est a dire fin de compression d'un temps moteur,
C'est a dire que le "Bendix" attaque la couronne toujours au même endroit,
Pour un quatre cylindres a 180 degrés de différence,
Donc pour la vérification faire au moins un tour complet a la mains,si possible a deux,
Un qui tourne le vilebrequin par l'avant du moteur et l'autre regarde l'état des dents de la couronne par le trou de fixation du démarreur.


Bon dépannage de votre démarreur de votre véhicule.


Le test final sur une batterie de votre véhicule avec des câbles de bonne section, sur un accu de bonne capacité.



Avant l'hivers !!
Petite remarque sur les câbles de démarrage qui ne serons pas trop long et une section de minimum de 50 MM carré,
Et des pinces si possible en bonne état, et ou le câble passe bien d'un mors a l'autre, pour éviter les faux contactes,
Car au cas ou c'est le ressort que qui fait la liaison il chauffe et ne fait plus sa fonction.
Et les câbles soudé a des cosses et boulonné avec des vis et écrous en laiton ou cuivre de préférence.


Bonsoir a tout les membre et administrateurs du forum, Merci de me lire, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 28 Feb - 10:56 (2015); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 6 Nov - 21:08 (2012)    Post subject: Remise en état d'un démarreur Bosch. Reply with quote

Bonsoir a tous.

Bien sur que,
"Les balais peuvent être soudés à l'étain comme à l'origine",

Mais certain démarreur sont aussi prévu d’être rénover avec des ballais de remplacement avec des cosse et les trous sont déjà fait, faut juste coupé le câble des vieux ballais.

Pour les autres qui sont souder a l'étain, il faut un bon fer a souder avec une panne en cuivre étamer,
de la soudure, et un flux spécifique pour l'étain.

Electrique.

A chauffé sur un bec a gaz.

Soudure étain-plomb.

Flux a décapé.



Et pour le savoir faire cela reste une question de facilité des uns et des autres, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 24 Nov - 21:00 (2012)    Post subject: Remise en état d'un démarreur Bosch. Reply with quote

Bonsoir a tous.


Les
