Câblage d'aspirateur différé.


Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> Atelier PapyKy et des Membres. -> Maintenance Electrique.
Previous topic :: Next topic
Author Message
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 10 Jul - 18:23 (2012)    Post subject: Câblage d'aspirateur différé. Reply with quote

PublicitéSupprimer les publicités ?
Salut a tous.


Je vais tenté une explication sur un câblage d’un aspirateur,
Qui sera commander par tout les prises 240 V qui sont dédiée au machine qui demande une aspiration des copeaux.


Voici des exemples de relais : Solid State Relay.




Ce model j'en ai commandé 3 sur Ebay ce jour, attendre la fourniture.......

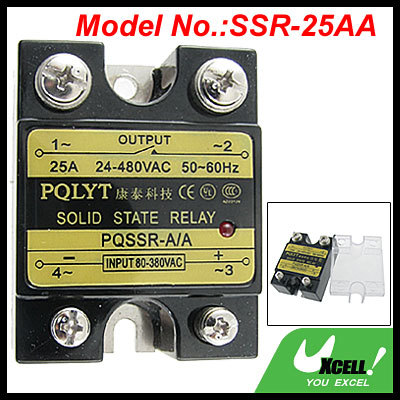

Comme au peut le voir sur cette photo c'est un relais, oui, mais sans contact, a transistor, ou thyristor peut importe.
Ce model est un 25 Ah et est AC - AC,


C'est a dire que ici les bornes du bas (4-3) sont marquée "iNPUT80+380VAC"
Donc courant secteur 240 V, C'est bon : pour la partie commande, (Prises des machines qui seront utilisée et qui demanderont une aspiration).


Et que les bornes du haut (1-2) sont marquée "OUPUT" et sous lequel est représenté un interrupteur, et "25A - 24-480VAC - 50-60Hz"
Qui sur la plage de puissance de l'interrupteur ce qui représente " 25A x 240V = 6000W " ce qui est amplement suffisant pour notre aspirateur, NON ?


Il y a d'autres model de puissance, comme.....10A    60A    80A

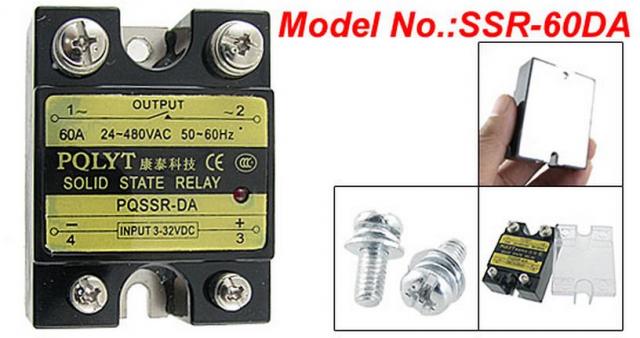

Mais voila , toutes c'est photo ne sont pas les mêmes, et un dernier a une particularité,



Les borniers 4 -3 , il n'est pas représenté le signe Alternatif, seulement, un signe "moins" pour le 4, et un "plus" sur le 3.

Ce relais, Solid State Relay,
La commande doit être en DC, "Direct Courant", CC en français "Courant Continu"



Pour la suite je vais faire un petit dessin sous Autocad pour le câblage.

La suite va venir, PapyKy.
