Salut a tous et toutes.

Pour la construction de ma CNC, j'ai besoin de pas mal de petites pièces tournée.
Alors suite a une publicité d'un SGB, j'ai fait l'acquisition d'un petit tour chinois,
Oh; je sais que ce n'est pas d'une grande précision mais voila pour mes 1/100mm....

 Quelques information relatif au tournage, trouvé sur la toile.

Serge79 : Beaucoup d'info's sur le tournage et l’outillage, Merci a lui pour sont site.

Voici quelque images de sont montage.


Mandrin de 100 Mm 3 mors interne & externe et 500 Mm d'entre pointe.


Deux pieds en tube carré fixer au mur et qui repose au sol,
et un fut de 60 litres pour recevoir les copeaux, sur un plateau a roulette, car cela fait sont poids plein.




j'ai fabriquer un bac pour la récupération des copeaux, HomeMade.


Sur lequel j'ai fait une rajoute pour placer une tablettes et un tiroirs.


Un bout de tapis de sol et un nez de marche pour finir le tout.


Les accessoires non fournis,mais acheté en plus.


Une tôle pour arrière et qui supporte une tablette pour ranger les outils divers.


Et nous voila prêt pour l'usinage de petites pièces.

Malgré sont prix, ce chinois fait ce que l'on lui demande pour un bol de riz.

A++ Merci de me lire, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 22 Mar - 22:10 (2018); edited 13 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 29 Apr - 13:39 (2012)    Post subject: Petit tour a métaux chinois Reply with quote

Salut a tous.


Petite utilisation comme rectification de mèches a bois.


J'ai du rectifier ces forets pour le bois pour placer des roulement dans du bois.

Ces mèches vendue en GSB sont vendue en boite de 5 mais toujours 10-15-20-25-30 Mm
Alors que ces boites sont très bon marché j'ai acheté plusieurs pour les rectifier,
Pour avoir une mèche tout les millimètres ou a la demande pour y placer des roulements par exemple.
et de cette façon on peut la rendre conique pour une évacuation des copeaux plus facile.


Ces mèches en ACIER HSS FORSTNER sont très difficile a usiné au tour.
A cause de sa forme et sa dureté.

La seul possibilité la rectification.

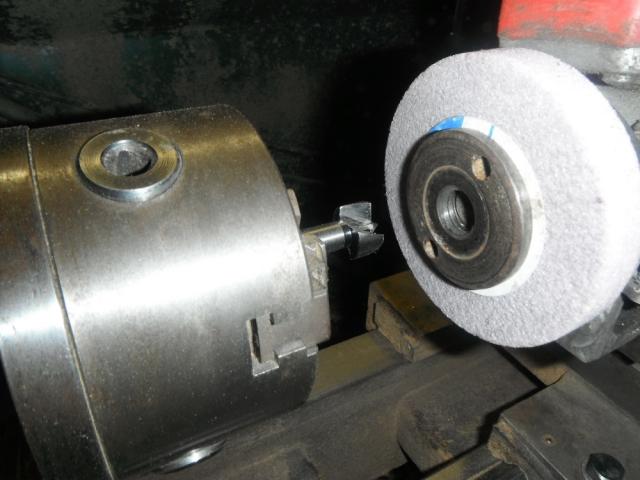

J'ai monter une meule diamant sur une disqueuse de 125mm et qui possède un variateur de GSB.
Et placé un collier pour la fixer sur la tourelle du tour.







Une des utilisations sont décrite ici.






Merci de me lire et si vous avais d'autre système je suis preneur. PapyKy

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 21 Oct - 09:17 (2014); edited 4 times in total
Back to top
Shiva


Offline

Joined: 12 Mar 2012
Posts: 38
Localisation: Liège
Date de naissance: 21/08/1970

PostPosted: Sun 29 Apr - 20:48 (2012)    Post subject: Petit tour a métaux chinois Reply with quote

Bonjour Papyky, pas mal de petit tour,
j'envisage d'en acheter un du genre prochainement, combien est ce que ça vaut?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 29 Apr - 21:31 (2012)    Post subject: Petit tour a métaux chinois Reply with quote

Salut Shiva.


Il y a déjà un fil fort documenté sur un autre forum.
http://www.usinages.com/tours-f23/sujet-dedie-bv20-similaires-fartools-rexo…
http://www.usinages.com/trucs-astuces-f77/diviser-sans-diviseur-t2748-15.ht…




Un fil pour le tracage de cadran en degré.
http://cm1cm2.ceyreste.free.fr/cadrans.html

Adresse sur le net :
http://maison-jardin.euro-expos.net/machines_a_metaux-565/tour_metaux_550_w…
http://www.lebazarduweb.com/product_info.php?products_id=3109225



Pour ma part il viens de chez Mak...o dans un folder étoile a +/-795 €uros plus kit +/- 35 €uros.
et la fraiseuse a +/-395 €uros.


Bonsoir a toi, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 23 May - 08:41 (2013)    Post subject: Petit tour a métaux chinois Reply with quote

Salut a tous.

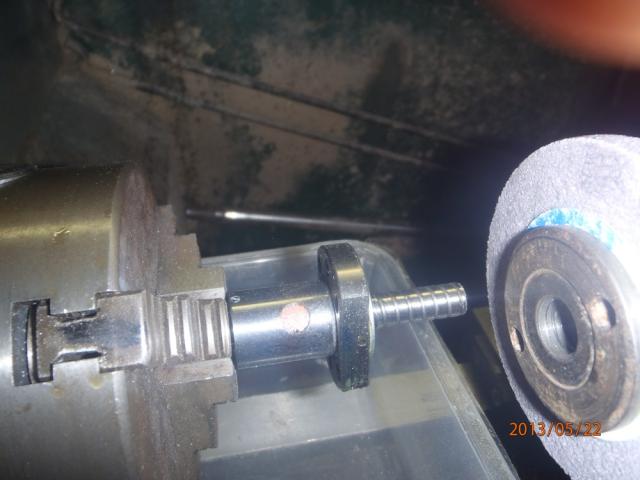

Petit travail, de rectification d'une vis a billes pour une CNC en construction actuellement.

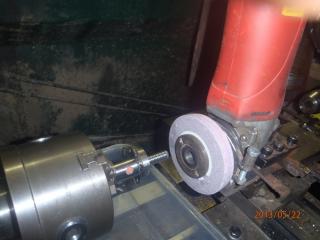

Placement d'une disqueuse ou est placer une meule sur la tourelle du chariot.


Les deux pièces tourne en oposition, pour prendre quelques centième de millimètre.

Apres une passe ou deux, c'est même pas chaud, mais très dur, c'est pour cela qu'il faut rectifier.


La suite en images, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 23 May - 08:51 (2013)    Post subject: Petit tour a métaux chinois Reply with quote

Salut a tous.


Montage de poulies pour courroies AT5, pour le montage une CNC, voir le montage ICI.


Un bout de tôle d'aluminium de récup, coupé a la cisaille.


Tournage des bouts de tôle, qui ont été foré a 8 Mm et assemblée pour être montée sur le tour et usinée.

Ébavurée, tôle de 15/10, diamètre de 41 Mm et alésée a 16 Mm.


Ajustement des flans des pignons, et remontage sur le moteur de l'axe "Z".

Deux rondelles par pignon, qui sont sertie une par face pour laissé 13 Mm de denture T5, courroie de 1/2 Pouce.


Voila la CNC montée et en passe d’être finie, encore quelques aménagement, mais déjà opérationnelle.



Reste la plus grosse pièces a découpé les tôles du portique, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 4 Nov - 09:08 (2013)    Post subject: Petit tour a métaux chinois Reply with quote

Petit mais rend bien des service ce petit chinois de 500 Mm.



Une flasque pour faire un arrache chemise de moteur VM.

Faire un cône pour placer des bourrage de fourche de moto.



Rectifier une vis a billes pour ma CNC.



Fabriquer des bague en ertalon pour des bras de suspension de "Kangoo".





- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 4 Dec - 21:13 (2013); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 4 Nov - 09:10 (2013)    Post subject: Petit tour a métaux chinois Reply with quote

C'est sur que cela ne vaux pas des machines "pro".









- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 4 Dec - 20:54 (2013)    Post subject: Petit tour a métaux chinois Reply with quote


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 10 Dec - 00:28 (2013)    Post subject: Petit tour a métaux chinois Reply with quote

Filetage avec filière sur tour.










Et pour les amateurs, voici une chaîne YouTube a voir et revoir, Malheureusement en US.


Bon visionnement, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 21 Oct - 09:28 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 31 Jan - 00:50 (2014)    Post subject: Petit tour a métaux chinois Reply with quote

Sur la toile.







Chez Brico dépot a fontaine.


Tour à métal BT-ML 300 Le tour convient particulièrement au tournage longitudinal et transversal.
Pièces à usiner rondes ou de forme triangulaires, hexagonales ou dodécagonales en métal,
matières plastiques ou autres matériaux du même genre.
La broche principale creuse permet de tendre aussi des pièces à usiner
La vis-mère présente permet aussi d´effectuer des filetages au tour.
Composantes Métal BT- ML 300 Fabriqué en Allemagne Caractéristiques Techniques
Tension : 230V - 50V / 50 Hz Puissance nominale :
S3 50% 400W Hauteur de pointe : 90 mm Diamètre max. de la pièce à usiner au dessus du plateau :
180mm Diamètre max. de la pièce à usiner / écartement des pointes :
300mm Diamètre extérieur max. à usiner : environ 70 Diamètre intérieur de la broche principale :
20 mm Section transversale max. du corps d´outils : 8 x 8 mm Capacité de serrage du mandrin à trois mors (valeurs env.) :
Trou de mâchoires de serrage : 15mm Précision concentrité :
<0,01 Vitesse de rotation étage 1 : 0 - 1100 tr/min Vitesse de rotation étage 2 : 0 - 2500 tr/min Cône Morse de la broche principale :
MK3 Cône Morse de la douille de la contre-poupée : MK2 Emballage : 760 x 310 x 330 mm Poids : 39 kg
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 14 Apr - 23:09 (2014)    Post subject: Petit tour a métaux chinois Reply with quote

Bon voila, j'ai un petit souci avec ce chinois.


Oh pas grand, mais il va subir dans quelques temps des transformations.

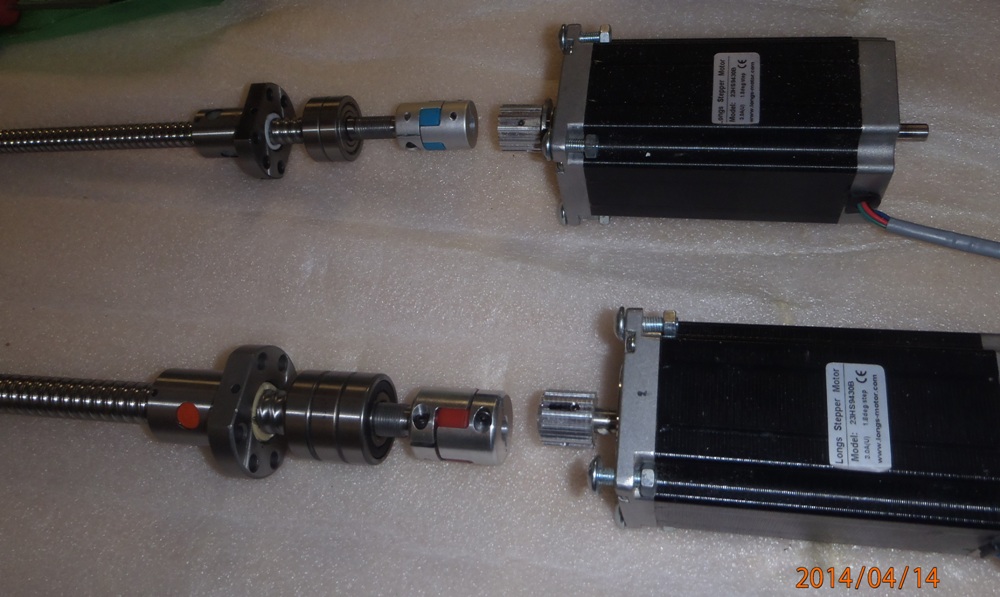

Et pour cela achat de matho's, dont le premier, des vis a billes pour remplacé les trapézoïdale et écrous bronze.

Une de 900 Mm en 16 de diamètre pour la longueur en "X".

Et une de 360 Mm en 12 car le passage n'est pas bien grand dans le chariot, qui sera trop longue, a voir au montage.

Pourquoi pas lui ajouter des moteurs PàP qui me reste sur ces axes.




Sais pas encore, on verra bien en cours de réalisation de cette modification, A++, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 16 Apr - 16:15 (2014)    Post subject: Petit tour a métaux chinois Reply with quote

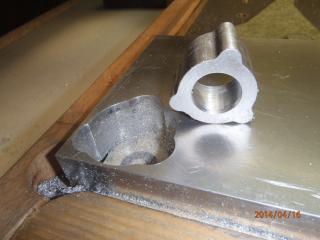

Création de palier butée avec trois roulements.


A partir de ce dessin, l'on crée cela, avec un CNC de fabrication "BrocAuBoisAuFer".

Les deux alésages sont usiné, un pour la retenue extérieur et le cylindrage pour le logement des 3 roulements.








La butée est de 2 Mm sur une épaisseur totale de 25 Mm, reste 1 Mm dans la plaque de maintien qui sera faite suivant la fixation de la vis a billes.

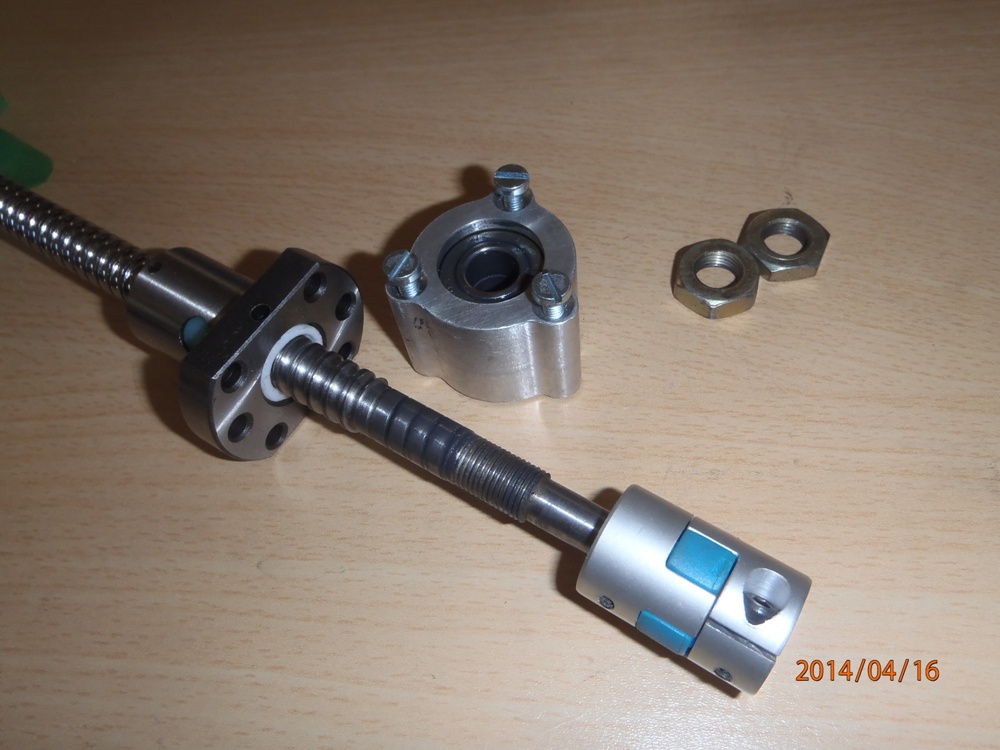

Reste a placer les trois roulements a l’intérieur, après avoir foré les trois trous et fraisé pour les tète de vis.

Les vis de fixation seront de 4 Mm a tête fraisée, pas celle qui sont sur la photos.

Deux écrous de M 10/100, bloqueront les cages intérieur sur l'ensemble de la vis a billes,

Et un accouplement souple pour le liaison moteur.




A++, pour la suite du montage, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 17 Apr - 21:48 (2014)    Post subject: Petit tour a métaux chinois Reply with quote

Merci au 31 visiteurs de cette page,
Qui sont venu parcourir ce site ces trois dernier jour.

Encore
PapyKy.





Je signal que l'enregistrement sur ce forum est tout a fait gratuit,
.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Mecano655


Offline

Joined: 06 Nov 2013
Posts: 110
Localisation: 6567 fontaine-valmont - Belgique
Locomotion: Peugeot Partner Active 1.6 hdi.
Loisirs: Le bricolage - la moto
Date de naissance: 27/06/1955
Masculin

PostPosted: Mon 21 Apr - 12:43 (2014)    Post subject: Petit tour a métaux chinois Reply with quote

Salut Papyky , il est neuf ce tour et a tu un lien pour avoir une idée de prix , merci
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Amicalement , Mécano
https://sites.google.com/site/cybermecano/


Back to top
Visit poster’s website
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 21 Apr - 12:55 (2014)    Post subject: Petit tour a métaux chinois Reply with quote

Salut Mecano.

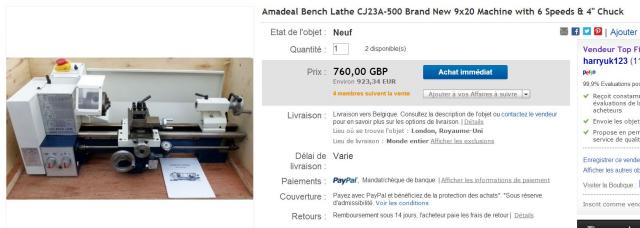

Cela est plus neuf, car cela fait déjà plus de 5 ans, acheté chez "Makro" sur une promo étoile.
Si je me souvient bien moins de 900 € avec les divers accessoires.


Faut faire une recherche sur la toile


Bonne fête de Pâques, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Mecano655


Offline

Joined: 06 Nov 2013
Posts: 110
Localisation: 6567 fontaine-valmont - Belgique
Locomotion: Peugeot Partner Active 1.6 hdi.
Loisirs: Le bricolage - la moto
Date de naissance: 27/06/1955
Masculin

PostPosted: Mon 21 Apr - 19:06 (2014)    Post subject: Petit tour a métaux chinois Reply with quote

Oups , oui juste je n'ai pas regardé la date excuse moi , merci  Smile
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Amicalement , Mécano
https://sites.google.com/site/cybermecano/


Back to top
Visit poster’s website
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 28 Apr - 14:03 (2014)    Post subject: Petit tour a métaux chinois Reply with quote

Reçu ce jour 28/04/2014.












- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Mecano655


Offline

Joined: 06 Nov 2013
Posts: 110
Localisation: 6567 fontaine-valmont - Belgique
Locomotion: Peugeot Partner Active 1.6 hdi.
Loisirs: Le bricolage - la moto
Date de naissance: 27/06/1955
Masculin

PostPosted: Mon 28 Apr - 18:14 (2014)    Post subject: Petit tour a métaux chinois Reply with quote

C'est une cde numérique pour ce tour ??
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Amicalement , Mécano
https://sites.google.com/site/cybermecano/


Back to top
Visit poster’s website
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 28 Apr - 18:47 (2014)    Post subject: Petit tour a métaux chinois Reply with quote

Bonsoir Mecano.


Oui, c'est pour en faire un tour numérique en final.

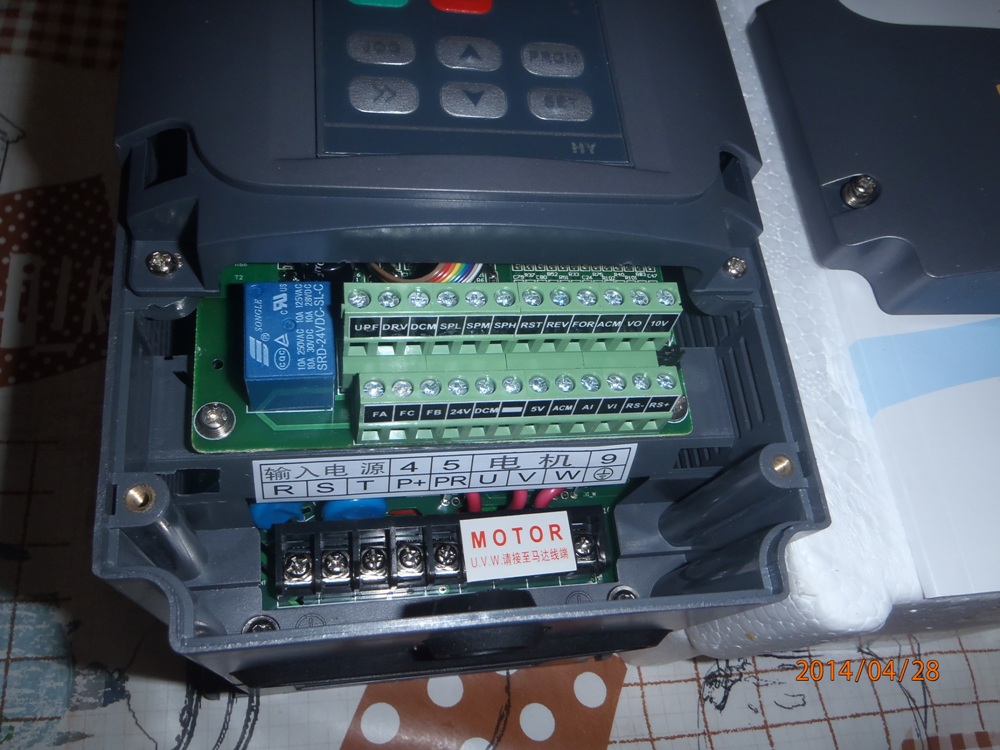

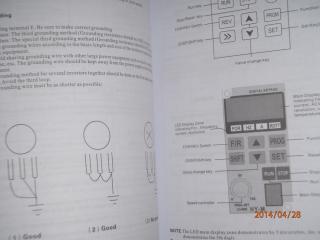

Ce boitier, 1.5KW 220V 2HP 7A VARIABLE FREQUENCY DRIVE INVERTER VFD
est pour un moteur triphasé qui remplacera celui d'origine en DC, qui n'est pas fort assez.
Donc encore pas mal de modification en prévision.


Reste a trouvé le moteur de remplacement, mais je crois avoir ce qui faut.

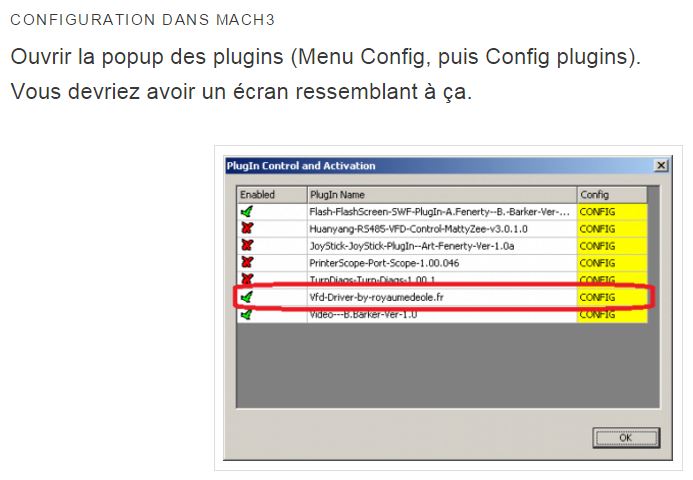

http://royaumedeole.fr/mecanique/fraiseuse/numerisation/
http://royaumedeole.fr/informatique/plugin-mach3-pour-vfdhuanyang/





A++, Et ta remorque ??, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sun 6 Mar - 10:19 (2016); edited 4 times in total
Back to top
Mecano655


Offline

Joined: 06 Nov 2013
Posts: 110
Localisation: 6567 fontaine-valmont - Belgique
Locomotion: Peugeot Partner Active 1.6 hdi.
Loisirs: Le bricolage - la moto
Date de naissance: 27/06/1955
Masculin

PostPosted: Mon 28 Apr - 19:43 (2014)    Post subject: Petit tour a métaux chinois Reply with quote

Super, génial , tu est le plus fort ..... Okay
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Amicalement , Mécano
https://sites.google.com/site/cybermecano/


Back to top
Visit poster’s website
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 19 Oct - 22:40 (2014)    Post subject: Petit tour a métaux chinois Reply with quote

Bonsoir a tous.

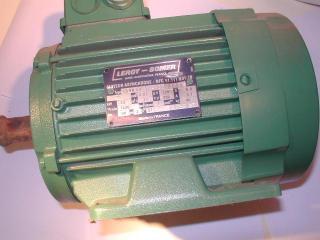

Ce jour j'ai trouvé un moteur de 1.5 Kw triphasé sommer avec une poulie double Courroie Trapézoïdale de 12 Mm.





Photo trouvée sur la toile, prix neuf +/- 230 €uros, sans poulie.




Type LS90L2 - 1420 tours - 1500 W -poulie double courroies de 12 Mm d'un diamètre de 115 Mm.


Branchement en tri 240 V, et il est OK, mais je trouve qu'il fait un petit bruit de roulement.
Eh oui ce n'est pas du neuf, et pour le prix d'achat, faut bien faire un petit effort d'entretient.
Vais l'ouvrir pour vérifier ses roulements et lui refaire une beauté.




A plus pour la suite de cette entretien moteur électrique,
Dans un post dédier dans la ad-oc, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sun 6 Mar - 10:29 (2016); edited 6 times in total
Back to top
Mecano655


Offline

Joined: 06 Nov 2013
Posts: 110
Localisation: 6567 fontaine-valmont - Belgique
Locomotion: Peugeot Partner Active 1.6 hdi.
Loisirs: Le bricolage - la moto
Date de naissance: 27/06/1955
Masculin

PostPosted: Sun 19 Oct - 23:47 (2014)    Post subject: Petit tour a métaux chinois Reply with quote

Salut Papy, impec ça , encore du travail en perspective alors ...  Okay




 la suite en page suivante.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Amicalement , Mécano
https://sites.google.com/site/cybermecano/


Back to top
Visit poster’s website
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 20 Oct - 21:31 (2014)    Post subject: Petit tour a métaux chinois Reply with quote

Merci Mecano,


La suite la remise en état du moteur.




Et bien voila le future moteur est prêt.

La suite de cette transformation en CNC est sur un fil dédié.


A++, pour la suite, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 17 Nov - 10:12 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 22 Oct - 20:19 (2014)    Post subject: Petit tour a métaux chinois Reply with quote

Et bien voila ce moteur.





Le démontage pour la transformation en CNC est sur une page dédiée.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Contenu Sponsorisé






PostPosted: Today at 12:49 (2019)    Post subject: Petit tour a métaux chinois

Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> Atelier PapyKy et des Membres. -> Outils de PapyKy. All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
