PostPosted: Mon 30 Jul - 08:29 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

PublicitéSupprimer les publicités ?
Me revoilà.

                        Un peut déranger de cette fin de semaine, donc..

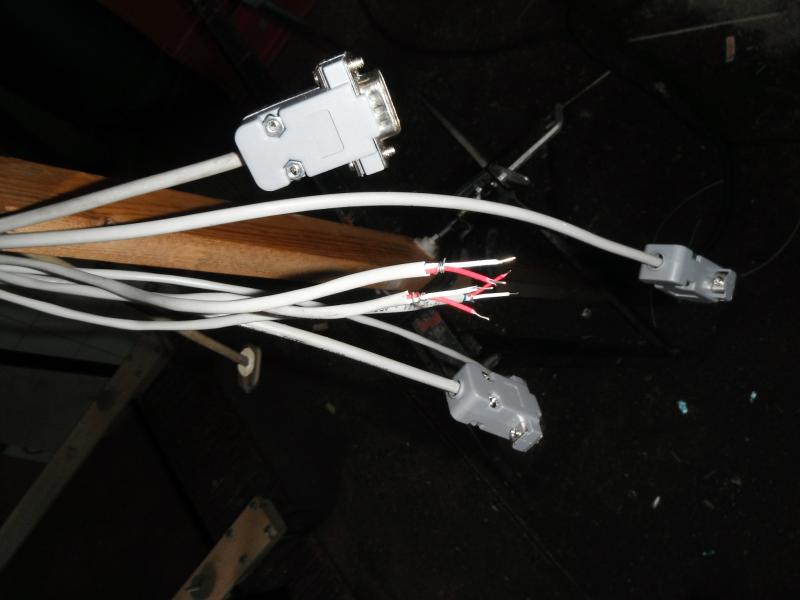

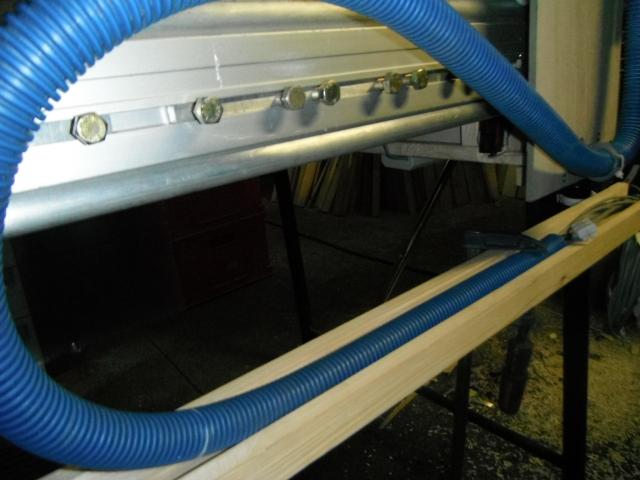

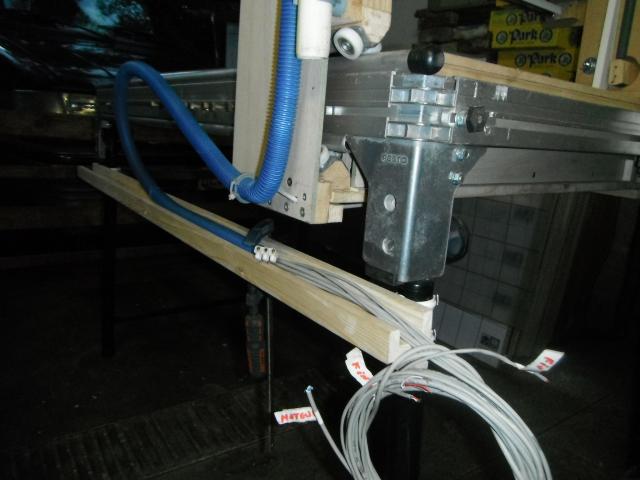

                         Les câbles en attende du raccordement final en DB9 au boitier interface.

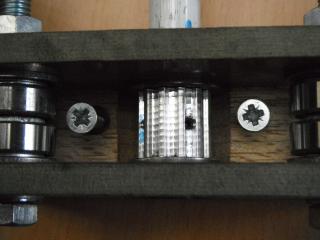

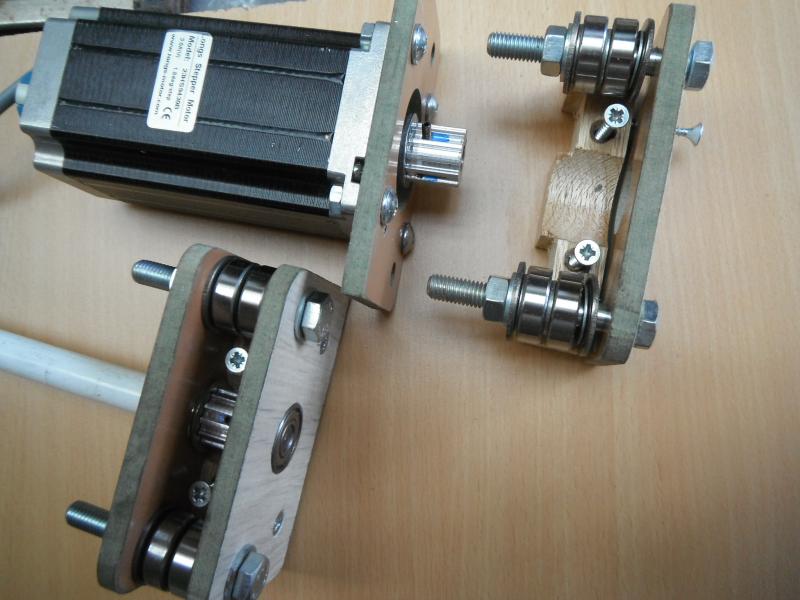

      J'ai commander des chaines,  car ce système ne me plait qu'a moitier, Les convoyeurs attendes.
Bon début de semaine a tous, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 9 Aug - 08:27 (2012); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 30 Jul - 13:36 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous.

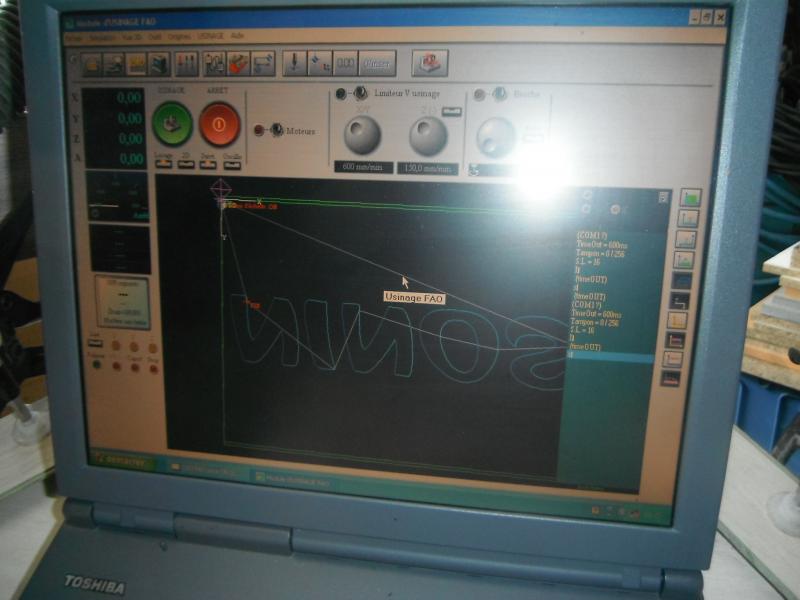

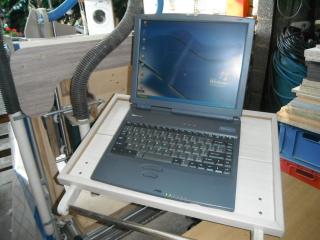

         Et voici le PC portable (Vieux PII-300) qui arrive sur le site, Mais je pence qui sera a la hauteur pour cette CNC tout bois.

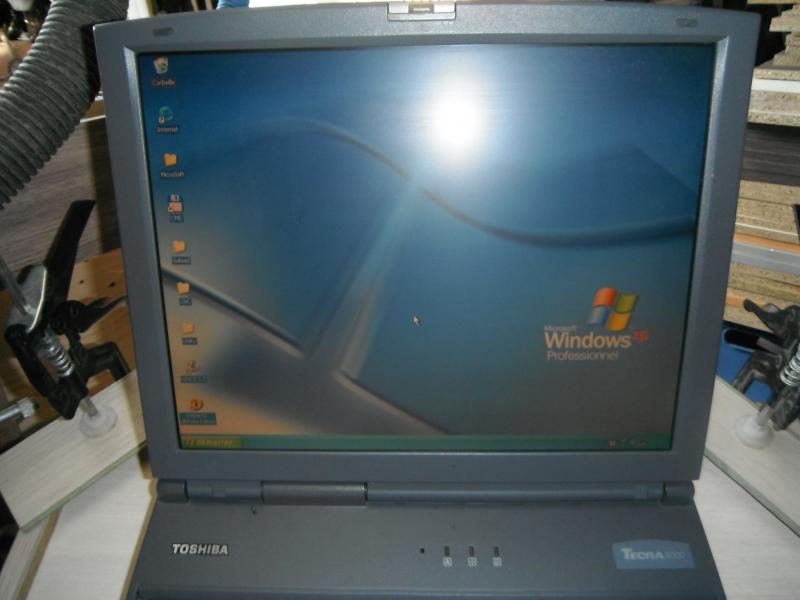

                                    Fonctionne sous Windows XP Pro, c'est un Ordinateur portable Toshiba Tecra 8000.
A++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 9 Aug - 08:22 (2012); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 30 Jul - 19:23 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Bonjour a tous.

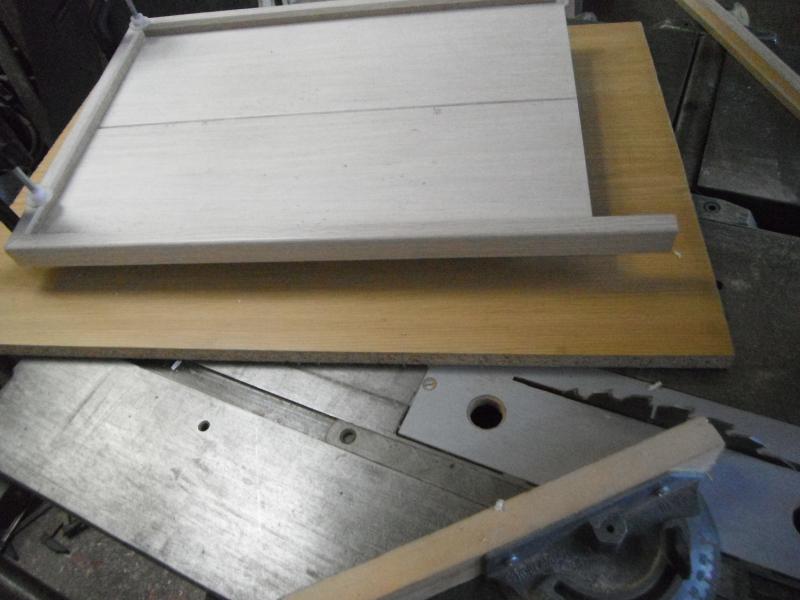

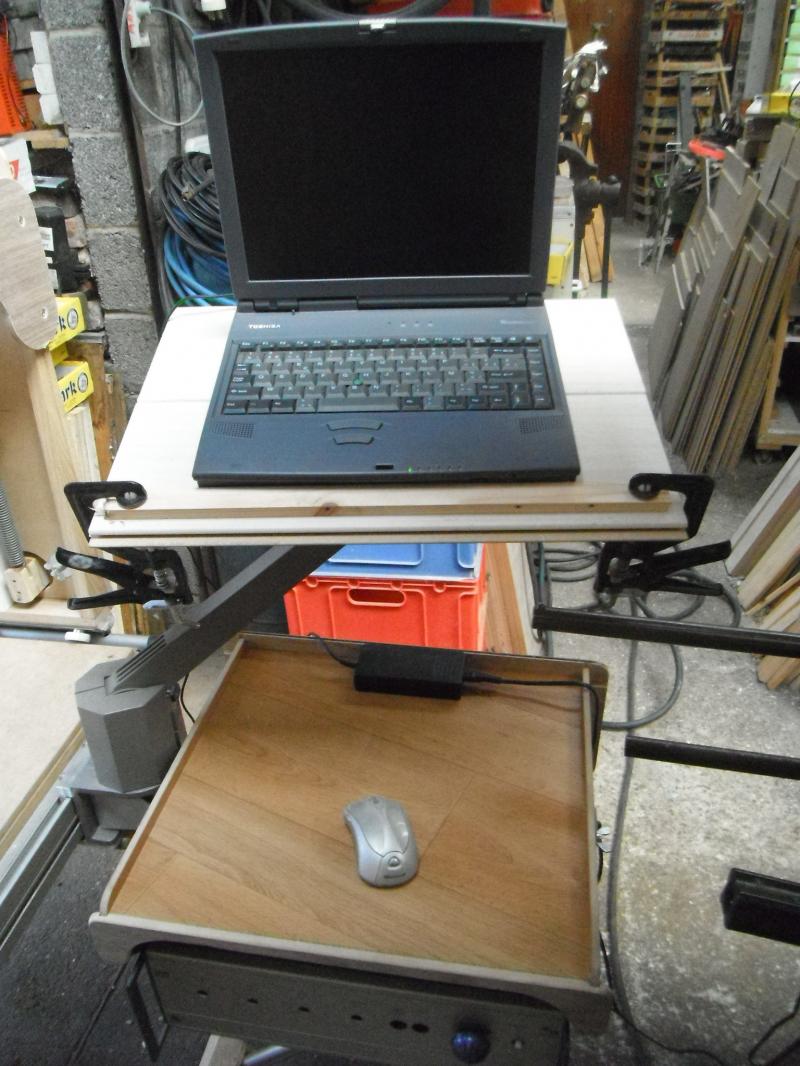

La fin du montage du support du PC.

                         La façon de découpe et tout cela est de la récup's de GSB, lame et plinthe de parquet en MDF.






                        Cette ordinateur pose problème plus de batterie et ce plante au démarrage du boitier interface CNC.




            Commandé une nouvelle batterie et on verra si cela va changer, car cette ordinateur serais suffisant pour cette CNC.


                                   Le logiciel n'est pas adapté a la carte interface du boitier et doit utilisé Mach3.
A++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 9 Aug - 08:19 (2012); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 31 Jul - 18:52 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous.


Bien voila, si personnes n'a idée et bien voici la mienne.

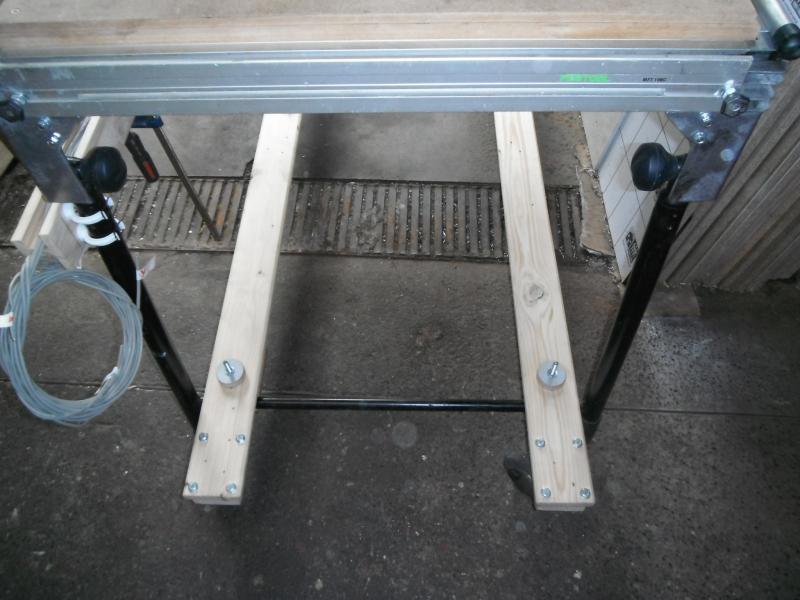

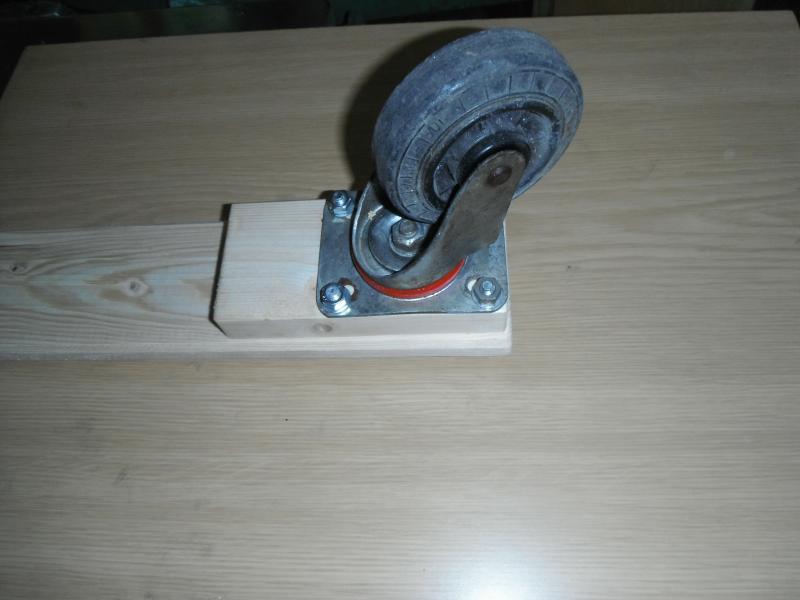

         Et bien 4 roulettes sur deux planches placée sur les traverses des pieds de la table et un système de relevage avec un levier.





                    Le fait de viser les vis des leviers, la table remonte et les roulettes qui pose au sol la remonte de 30 Mm.


              Il suffi de révisé les 4 écrous pour reposés la table sur le sol et retiré les 2 planches qui ne seront plus dans le chemin.
Salut A++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 9 Aug - 08:06 (2012); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 1 Aug - 22:03 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

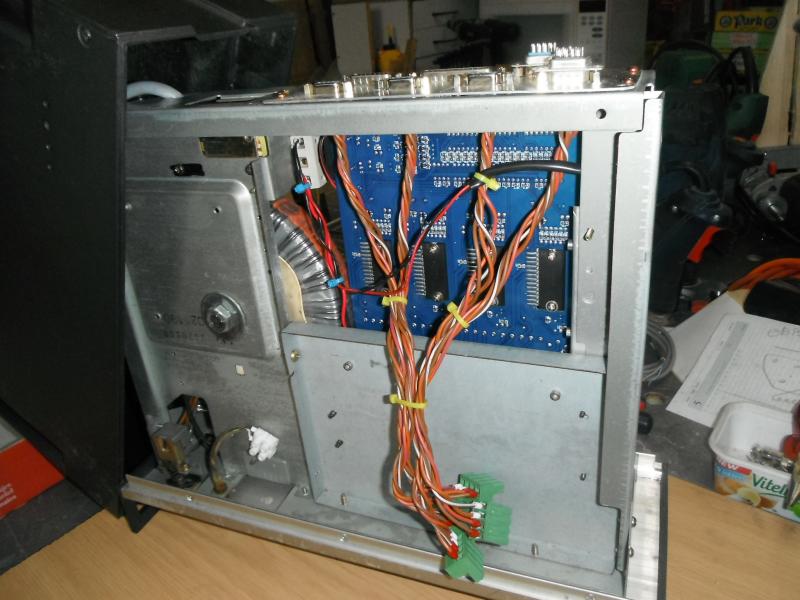

Ce soir connexion des câbles sur l'interface.








A++ pour le reste, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 2 Aug - 22:11 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Petit probleme avec Mach3 et windows.


Quelques explication sur un forum, que je site et dont l'adresse est ICI.
http://www.usinages.com/electronique-specifique-cnc-f4/vista-seven-port-lpt…


Bonjour à tous,

Comme d'autres certainement avant moi, j'ai rencontré des problemes pour faire communiquer correctement un PC sous Seven avec ma breakout bord.
D'après mes recherches le probleme venait de la gestion du LPT1 que seven faisait très mal.
Du coup après de nombreuse heures de recherches, j'ai mis la main sur le site d'Arcsoft, d'une solution à mon probleme.
Je vous en fait donc profiter, cela vous éviteras de nombreuses heures sur google


Mais avant de suivre le tuto, redémarez votre PC, allez dans le BIOS et dans les configurations avancé, verifiez bien que votre port // soit en position "EPP" ou "EPP+ECP", sauvegardez les modifications si il y en a eu et ensuite suivez le tuto.



Pour fonctionner sous Vista/Seven, quelques étapes peuvent être obligatoires

1) Premièrement installer Mach3 normalement.

2) Ensuite il faut lancer le fichier memoryoverride.zip. Sauvegardez le sur votre PC, extraire l'archive et double cliquez le fichier.reg. Ce dernier modifie la clé registre qui permet au driver de Mach3 de fonctionner.

3) Rendez-vous ensuite dans le dossier C:\Mach3 en genéral, (ou là ou vous avez installé Mach3) effectuez un clic droit sur drivertest.exe , choisissez 'Exécuter en tant qu'administrateur". Laissez le temps à l'opération de s'effectuer, il semble ne rien se passer pendant un certain moment, puis une fenêtre vous demandera de redémarrer votre ordinateur. Faite le. Sans quoi votre PC crashera lors de l'utilisation de Mach3 .

4) Vous devriez après redémarage être capable d'utiliser correctement Mach3, essayez encore une fois le double clic sur drivertest.exe qui maintenant s'execute sous vos yeux ébahis


Note:
Un message d'erreur peut apparaitre lors du premier démarrage de drivertest.exe, il se peut même qu'il ne s'exécute pas du tout ou que votre système vous propose un lancement en mode de compatibilité. Acceptez et cela fonctionnera.


En espérent que cela en aidera quelques uns.

Cdt
Laurent

Source : MachSupport

P.S. Testé et validé par mes soins sous SEVEN ULTIMATE




Bonjour,

merci pour ton post, mais tu oublies aussi quelques détails
 (bon, c'est le but du forum).

Sous Vista ou Seven, lorsqu'un programme fonctionne, même si vous avez un compte d'administrateur, le programme ne fonctionne pas avec tous les droits. C'est pour cela que dans ton test, tu fais faire un "Run As Administrator". En toute logique, Mach3 a besoin d'être au plus proche du matériel, donc devrait aussi à chaque lancement être en "Run As ..." sinon, il y aura des soucis.
Comme c'est "chi..." à faire, moi je vous conseille de créer un compte dédié Mach3 et de désactivé l'UAC (User Account Control) dans la gestion des comptes utilisateurs.

Ensuite, n'oublie surtout pas tout ce qui touche à l'économie d'énergie (Power Saver), extinctions ecran, disque dur..... et périphérique LPT

C'est une source d'ennui en plein usinage (long).

Pour ma part, selon mes tests, la gestion ECP ou EPP n'a jamais donné de bon résultat, mais uniquement le mode Bi-directionnel (quand le Bios le permet). Et surtout, n'oubliez pas le type de cable //, la majorité son Uni-directionnel (ils sont plus fin) et il faut absolument des cables bi-directionnels (Ils sont plus gros, environ le double de diam.)


JP



Autre site :

config port lpt1
http://www.usinages.com/mach-f59/config-port-lpt1-t5634.html

nema 34 , defaux de precision.
http://www.usinages.com/electronique-specifique-cnc-f4/nema-defaux-precisio…

Quelque pages a lire, et en français, Ouf
http://www.usinages.com/machines-cnc-autoconstruites-type-portique-leger-f4…









- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 14 Aug - 22:35 (2012); edited 4 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 4 Aug - 22:20 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Ouff.... Enfin, j'ai trouvé pour les paramètres de Mach3 sur le portable.


Saleté de configuration du port LPT1, sous "Vista et 7 de Windows"


Faut savoir que le port LPT1 doit être configuré dans le BIOS du portable en EPP.


Et que après avoir configuré Mach3 pour les paramètres de la carte de commande de l'interface,
Il faut lancer un soft de configuration de la table de registre de Windows et redémarré Windows.
Apres Lancer un logiciel de configuration de Mach3 qui est très long,
et l'on penser que l'ordinateur c'est planté car on ne vois rien a l'écran.


Et après encore un redémarrage de l'ordinateur, cela fonctionne, pas bien, mais....
il reste a déterminé la vitesses des moteurs et surtout des rampes de démarrage de ceux-ci.


Le reste est pour demain car j'ai les bras qui sont mort, A++, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 5 Aug - 17:42 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous.

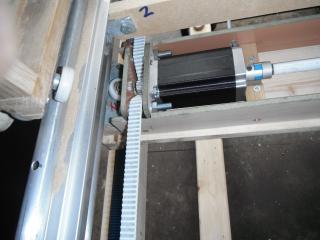

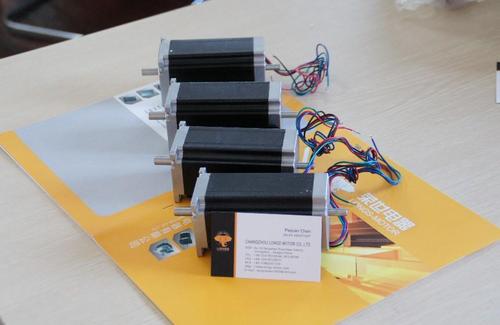

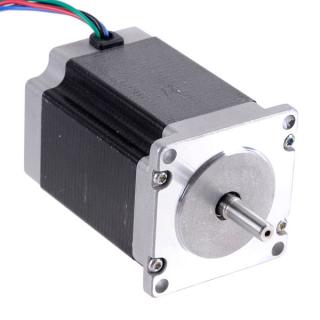

Apres avoir echanger le moteur du Y. plus puissant.
Cela va mieux dans le mouvement de Y.
Identique au moteur X. donc meme vitesses dans les deux axes.


Voici la premiere vidéo : Je la place sur Youtube.
http://www.youtube.com/watch?v=FzovCs34_ME&feature=youtu.be

Voila c'est fait, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 7 Aug - 14:55 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous.


Site vu sur la toile pour savoir les paramètres a mettre dans le logiciel Mach3.
A voir, pour les branchement et paramétrage des contact des fin de course Home machine.

Branchement et paramétrage contacts "Home" et "E-Stop".
http://www.metabricoleur.com/t1578-mach3-branchement-et-parametrage-contact…

Paramétrage/branchement contacts Home et E-Stop.
http://www.usinages.com/mach-f59/parametrage-branchement-contacts-home-stop…

SWITCH HOME ESTOP.
http://id-conception.fr/Forum/viewtopic.php?f=23&t=364

Arrêt d'urgence.
http://id-conception.fr/Forum/viewtopic.php?f=23&t=94&start=10

Pontage des fin course par un interrupteur.
http://www.metabricoleur.com/t1577-mach3-branchement-et-parametrage-contact…

Presentation de mach3 en francais.
http://www.syil-france.com/technique.php

Tutorial en Ang. sur le site Artsoft US.
http://www.machsupport.com/videos/

Un site amateur et constructeur de cnc le plus simplement du monde.
http://freedom2000.free.fr/CNC_index.html

Merci a tout ceux qui on placer leurs savoir sur les divers forum que j'ai put allez voir.

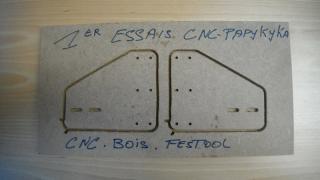

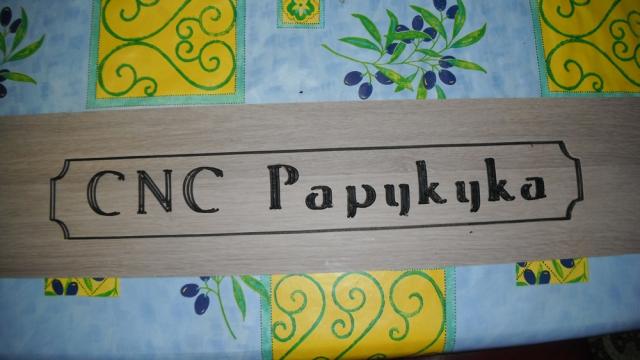

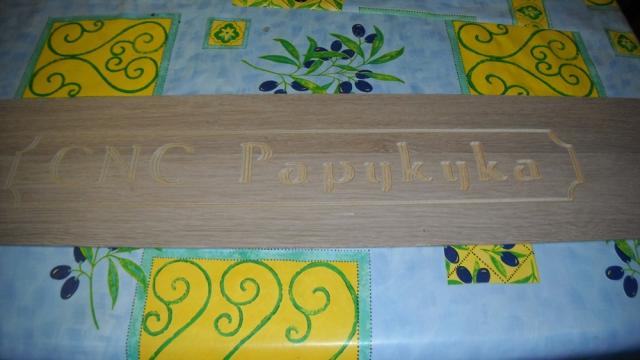

La toute première vidéo réalisée sur cette CNC tout bois sur table Festool.
http://www.youtube.com/watch?v=FzovCs34_ME&feature=plcp
Mais encore beaucoup de paramètre inconnu a configuré.

Merci de me lire, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 14 Aug - 20:37 (2012); edited 12 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 7 Aug - 19:00 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Re bonjour a toutes et tous.


Voila c'est presque bon pour les paramètres dans Mach3.
Premier usinage de cette CNC, vidéo placée sur YouTube.
http://www.youtube.com/watch?v=beAt2AQjAww&feature=youtu.be

Et aussi premier problème de conception, a savoir,
Les vis de fixation des pignons des moteurs sur les courroies des axes X. & Y. sont pas suffisant.
Démontage des deux moteur pour parfaire la fixation.


A demain pour des images de cette modification, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 8 Aug - 18:38 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous.
Voici quelques photos de la modification sur les moteur X.Y.
Quatre vis de 3 mm sont placée dans les pignons des moteurs.


                Sur cette photo on peut voir les pallier pour le passage des courroies sur le pignon et les roulements de renvoi.

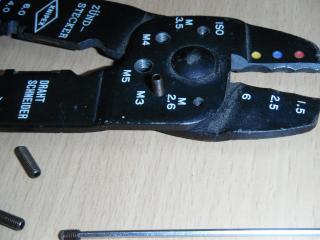

              Ici un vis de 3 mm pas encore coupée.                                   Le pallier remonté, coté au pausé du moteur.



              Le matériel de fixation, des vis Allen de 3 mm                        La façon de coupé le vis a longueur.



              Le coté au bout de la transmission de l'axe X..                        Le moteur de commande de l'axe X. sous la table.

1er essais de vidéo sur le forum ??




Et cela a l'air de fonctionner, Enfin, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 9 Aug - 21:00 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Et pour utilisé cette CNC comme "ploter" A2, est l’égale de 4 x A4

Il faut du papier, NON ?

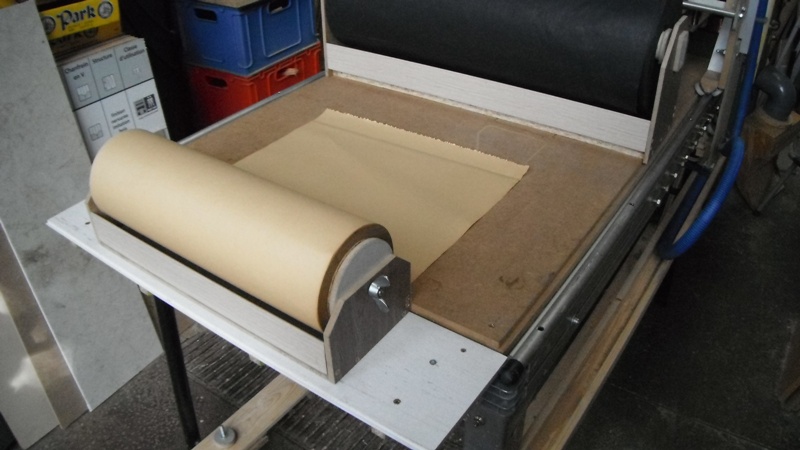

                                 Ici une bobine de 440 mm de largeur placé sur un dérouleur.


                             En plus il faut faire un support pour placer le stylo sur le chariot du Z.

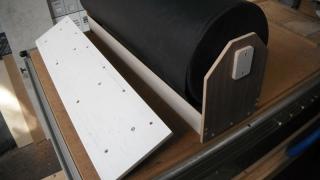

Vais en faire un autre, l'une largeur de 700 mm pour du papier +- de 200gr noir,
Il est presque fini, et un essais sur papier est pour bientôt.









Y-a-plus Ka, que ma machine veuille bien fonctionné, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 13 Aug - 17:34 (2012); edited 6 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 12 Aug - 17:06 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous.
Les premier essais ce jour.







Une vidéo de la première bonne pièce avec cette CNC sur table Festool.





Il faut que je place une aspiration, car la broche pousse l'air de refroidissement vers la pièce,
Alors plain de poussière de bois partout, et ça c'est très bon pour l'homme que je suis.


Merci a tous de me lire, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 17 Aug - 22:40 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Voici les premières écriture de la bête, Oh excusé moi, il est tard, Bonsoir a tous.



Après un trait de markeur, on voie bien mieux, non,



Pas mal, non mais pour un première, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 27 Aug - 10:49 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous.

Petit problème avec l'axe Z., perte de pas dans les mouvements rapide.
Vais devoir démonter le système de guidage pour placer un moteur plus puissant.
Car cette axe est commandée par une vis et écrou en nylon et le moteur en prise direct sur l'axe.
Donc le moteur ne sera pas plus puissant 3Ah mais plus de couple.
De ce fait je vais perdre de la hauteur d'usinage qui sera de 80mm au lieu de 100mm.

NEMA 23 Stepper Motor Dual Shaft 175 oz. 56mm - NEMA 23 Stepper Motor Dual Shaft 263 oz. 76mm


Alors que j'ai placer de type de moteur sur les axes X. & Y., qui sont monter sur des translation avec courroies T5/16mm de largeur.

NEMA 23 - 4x Stepper Motor Dual Shaft 425 oz. 112mm.


Les photos vont suivre la modification, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 18 Jan - 00:22 (2013)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Buxinien


Offline

Joined: 26 Feb 2013
Posts: 30
Localisation: Mons
Locomotion: HYUNDAI I 30
Loisirs: Bricolage, marche...
Date de naissance: 12/02/1950
Masculin

PostPosted: Tue 26 Feb - 20:24 (2013)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Bonjour,
Question peut-être idiote?
Le fait de changer de moteur pas à pas influence les cartes de sortie?
Ou sont-elles prévues pour différents types de moteur?
Où trouver des courroies T5/16mm et engrenages? Cela se vend en rouleau?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 26 Feb - 21:23 (2013)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Bonsoir Buxinien.


Pas de question idiote ici, quand on sais c'est toujours facile.


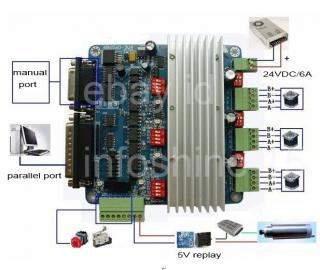

Les cartes de puissance on un maxi, exemple 3A, donc tout moteur jusque 3A peuvent servir.
Comme cette carte simple et pas chère.

La puissance est modifiable sur la carte elle même.

Pour les courroies on peut avoir toutes longueur au mètre.

Si tu veux beaucoup d'autres info's c'est ICI.
http://cnc-papykyka.xooit.be/t143-Mes-recherche-de-produit-pour-CNC.htm


C'est vrais que quand on regarde sur la toile c'est pas facile, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 9 Mar - 12:47 (2013)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Pas de critiques, 2155 visiteurs sont venu voir du 10/06/2012 au 09/03/2013.

 Merci a vous d'avoir venu faire une visite sur le forum.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 27 Apr - 12:50 (2013)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Mauvaise nouvelle pour "CNC-Festool".


Hé oui, Ce montage va être "Cana-balisé pour la fabrication d'une autre CNC.


A moins que que un visiteur serais amateur de cette machine qui est encore complète et fonctionne.


Mais est juste bonne a faire des pièces en matière tendre,
Comme bois Mdf ou pour les amateurs de model réduit.


A++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 13 May - 12:52 (2013); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 10 May - 13:06 (2013)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Donc comme pas d'amateur de modéliste qui veux faire ces éléments de model réduit.

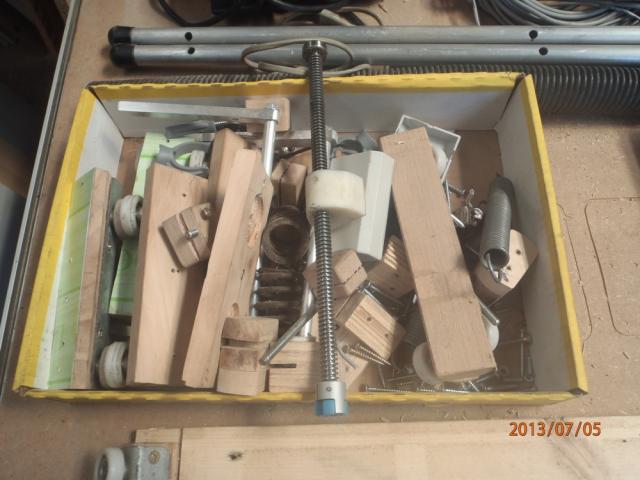

Cette machine CNC est considérée comme démontée.
Merci d'avoir venu si nombreux a visité (2426 visite de cette page) depuis le 10/06/2012)
de ce montage de CNC en bois de récup's.


Mais tout les éléments mécanique et électronique vont servir a une autre machine CNC
Celle-ci sera réalisée en grande partie en aluminium, et guides en acier de 12 et 16 Mm
Et cela sur un autre fil du forum, qui portera le non de "LayKa-CNC"


Merci a tous, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 13 May - 12:51 (2013); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 10 May - 15:29 (2013)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous.


Voici la première pièces de la CNC sur table "Festool"



Et la dernière car je vais démonter cette CNC pour en reconstruire une nouvelle.


A++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 5 Jul - 20:59 (2013)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tout les visiteurs.


Et bien voila cette CNC-Festool est définitivement RIP, pour preuve.

Reste les moteurs et un lot de vis et divers.

Et le boitier de commande qui sera réutilisé pour une autre CNC.

Cette CNC est déjà en chantier, mais prendra plus de temps car il y a pas d'urgence,




A plus pour d'autre aventure de CNC, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 14 Dec - 14:42 (2013)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

















Résumer des visite de cette page.







 3 558 visites du 10/06/2012 au 14/12/2013.
4001 visites au 19/01/2014.

  5245 visite au 17/04/2014.
  5947 visites au 06/07/2014.
6712 visites au 15-10-2014.
6997 visite au 17/11/2014.
 7984 visite au 05/02/2015.


 a vous d'avoir venu faire une visite sur le forum.





Et si a cela, vous trouvé que quoi faire une remarque sur ce montage dite le.


Mais visité aussi les autres post, comme "UneKa-CNC" ou bien encore le dernier montage de PapyKy, "LayKa-CNC".
Et aussi sur celle qui est montée actuellement, a vis fixer et écrous tournant, de type pont roulant, "DeuKy-CNC".








 PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sun 6 Jul - 20:11 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 6 Feb - 01:16 (2015)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,587
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 22 Oct - 15:46 (2016)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote





RIP QuaKa, MamyJoe & PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Contenu Sponsorisé






PostPosted: Today at 20:17 (2019)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014.

Back to top
Display posts from previous:
Post new topic   This topic is locked: you cannot edit posts or make replies.    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Recherche de matériel en tous genres All times are GMT + 2 Hours
Goto page: <  1, 2
Page 2 of 2


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
