PostPosted: Sun 10 Jun - 19:52 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

PublicitéSupprimer les publicités ?
Bon Dimanche a tous.

Changement de dénomination de cette machine, en hommage d'un chienne morte a 3 mois RIP.

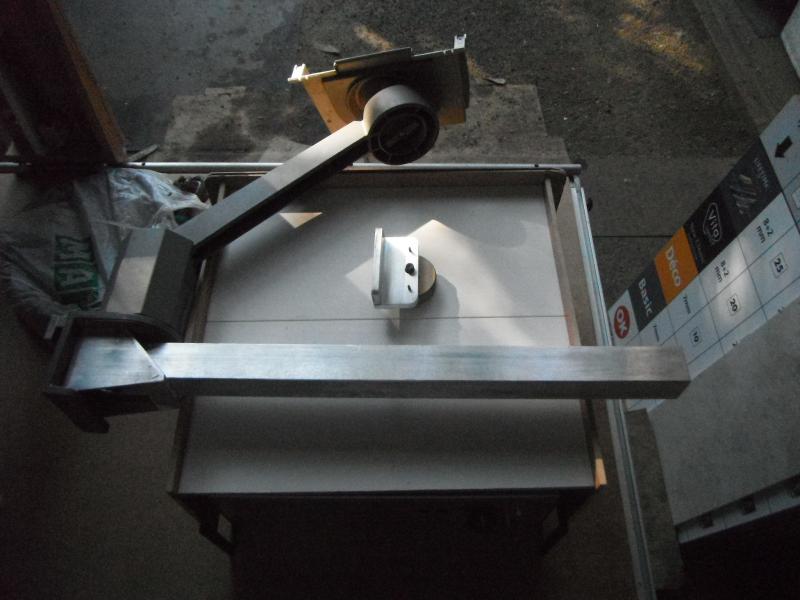

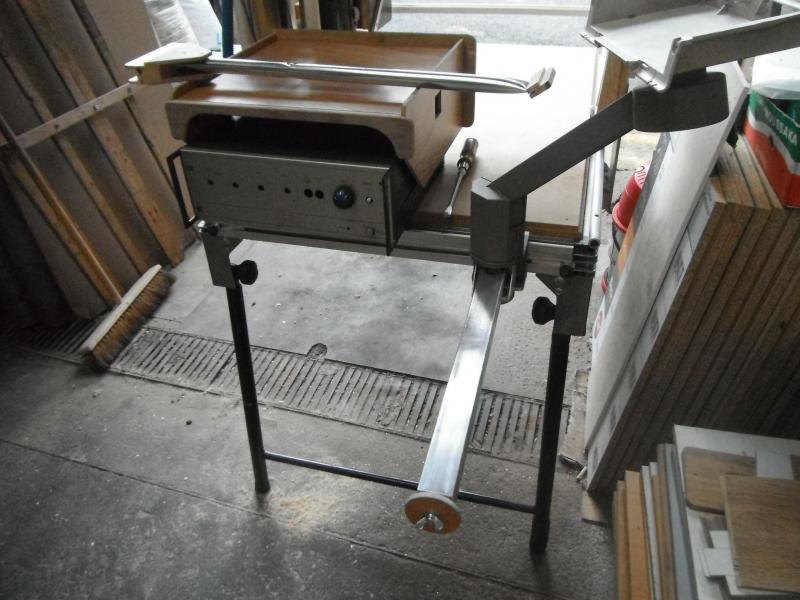

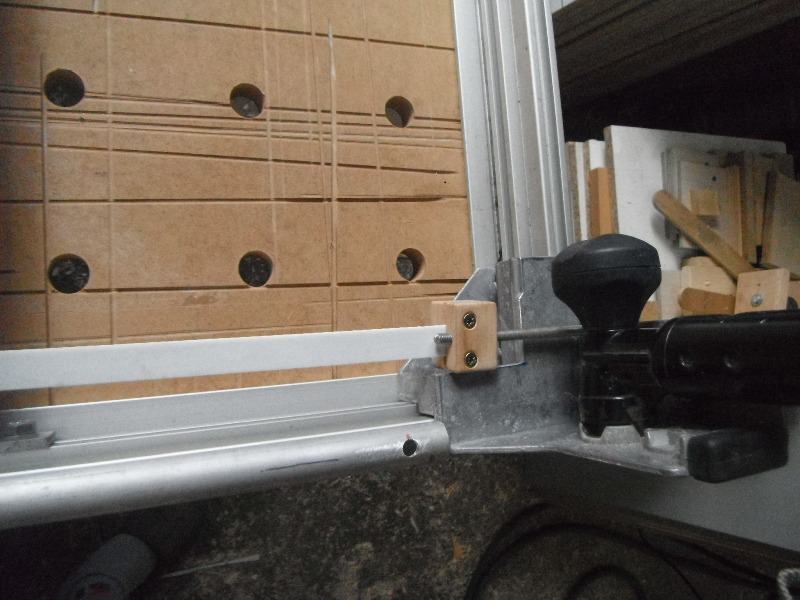

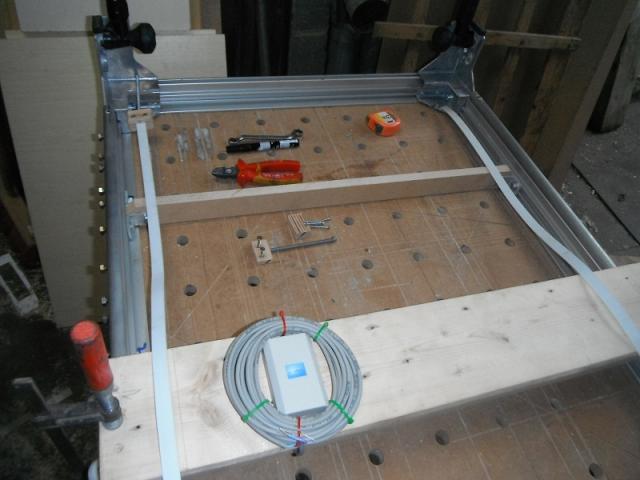

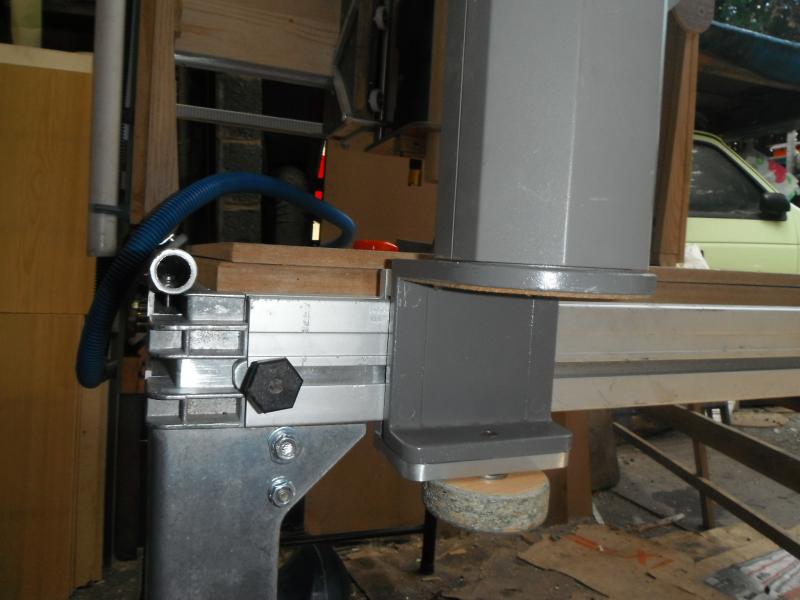

Nouveau projet, Faire d'une table "Festool" une CNC en table croisée en bois,

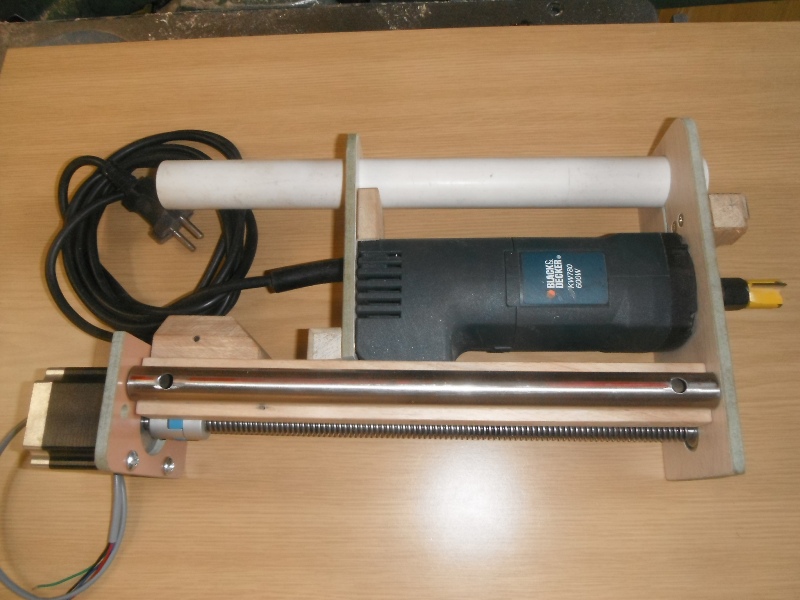

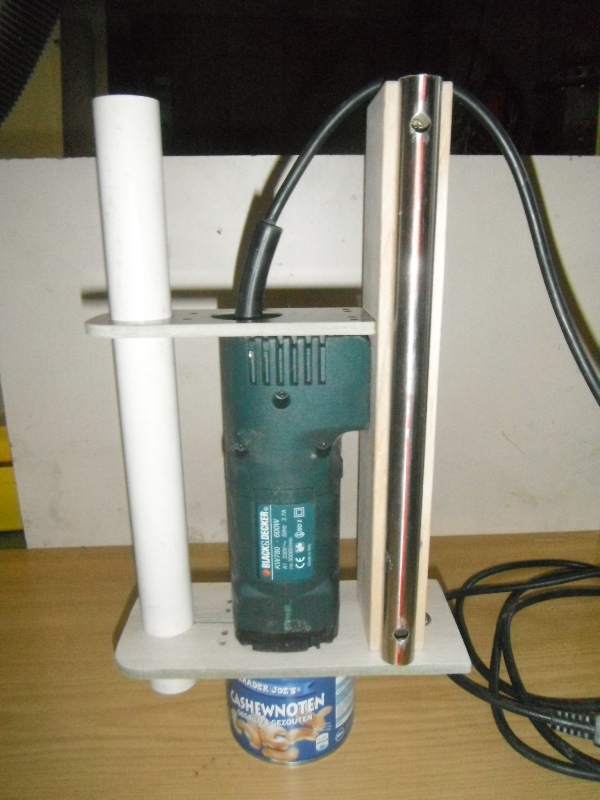

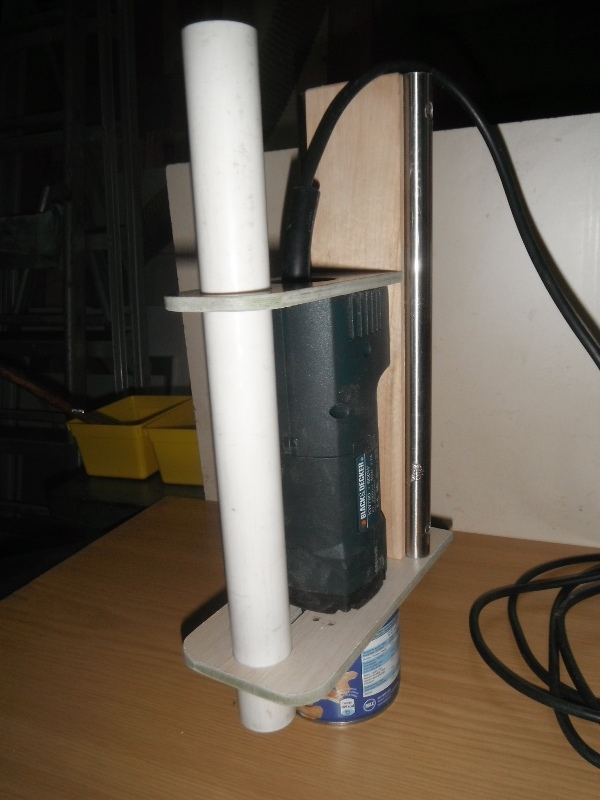

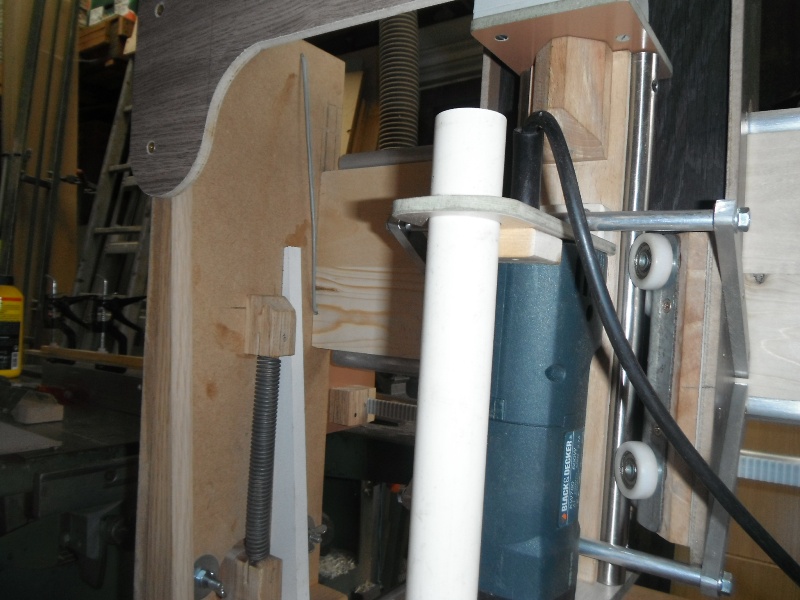

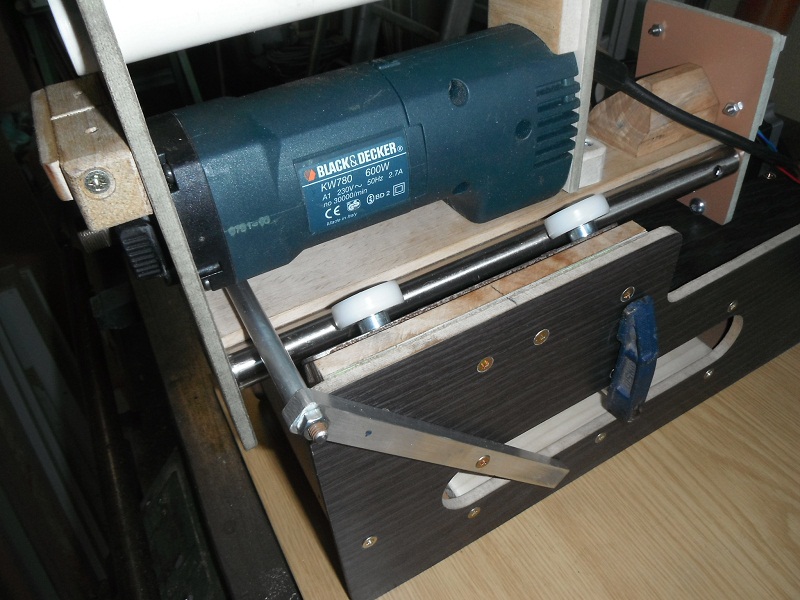

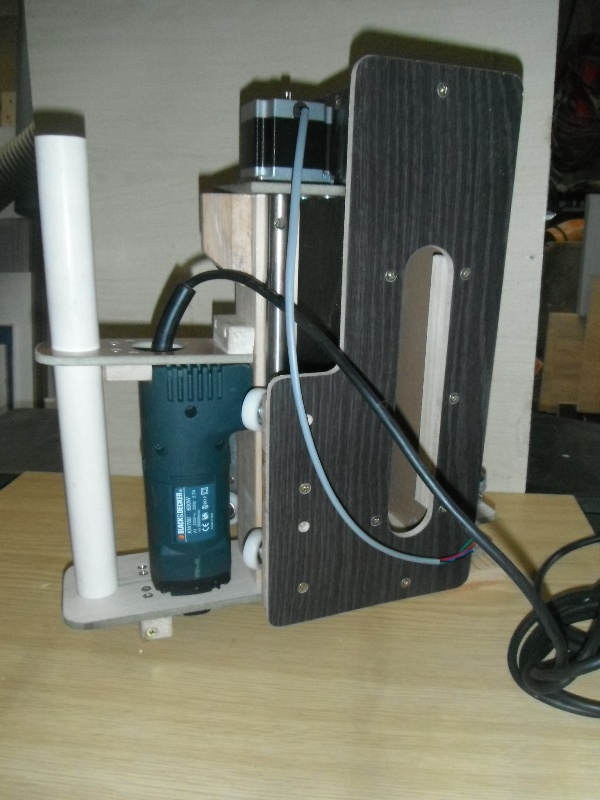

Avec une petite affeuseuse B&D de 600 W placée sur un axe Z., d'un déplacement de 100 M/m.

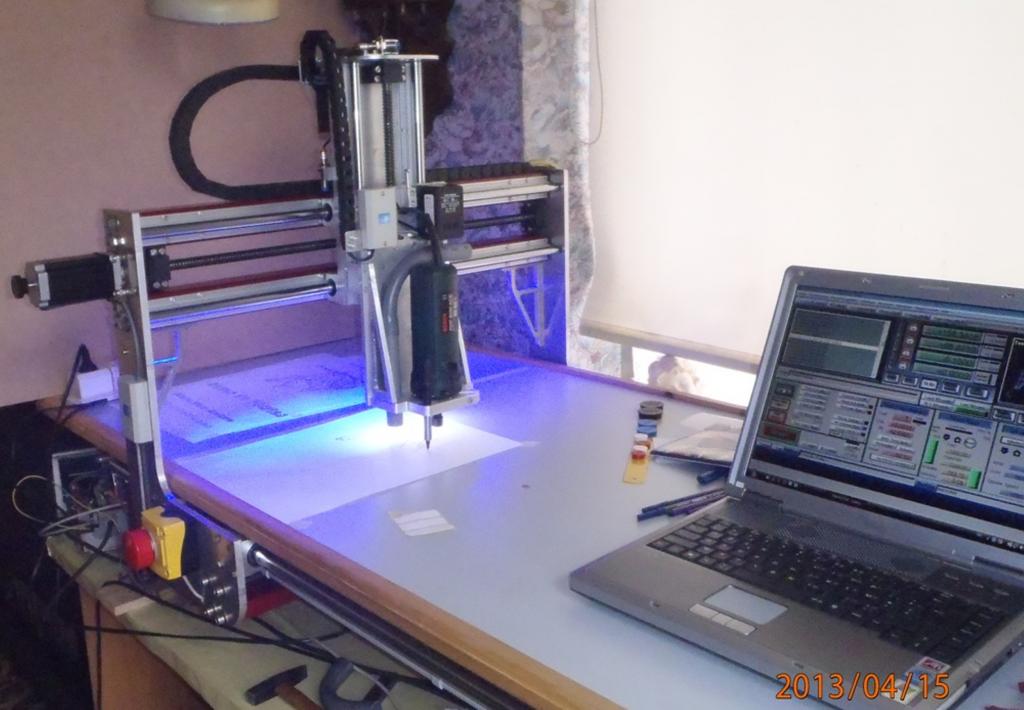

Autre CNC en cour de montage "UneKa-CNC", cette fois en acier et aluminium,


Avec rails et vis a billes, d'un format similaire.
 a voir ICI.


+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
Attention :Cette CNC  Est démontée RIP,  pour devenir "LayKa-CNC"

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++




Et voici quelques usinages réalisé.


+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
Il y a de nombreuses photos qui sera placées tout le long de la réalisation,
et un "lien" sera placer en fin de page pour la suite de ce montage
Voici les premières photos.

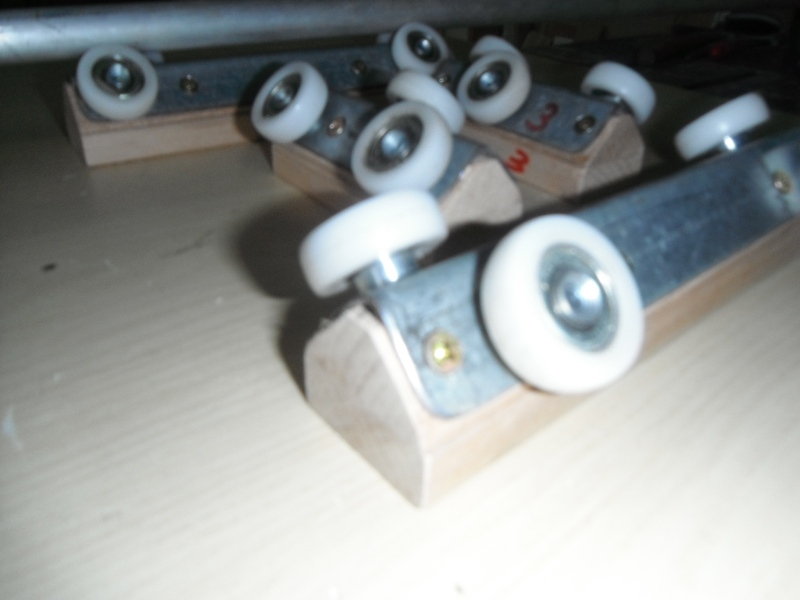

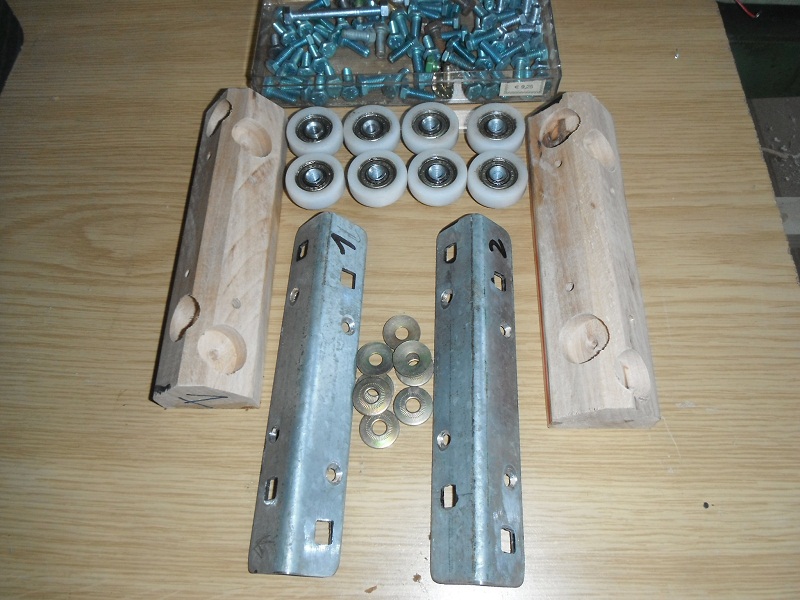

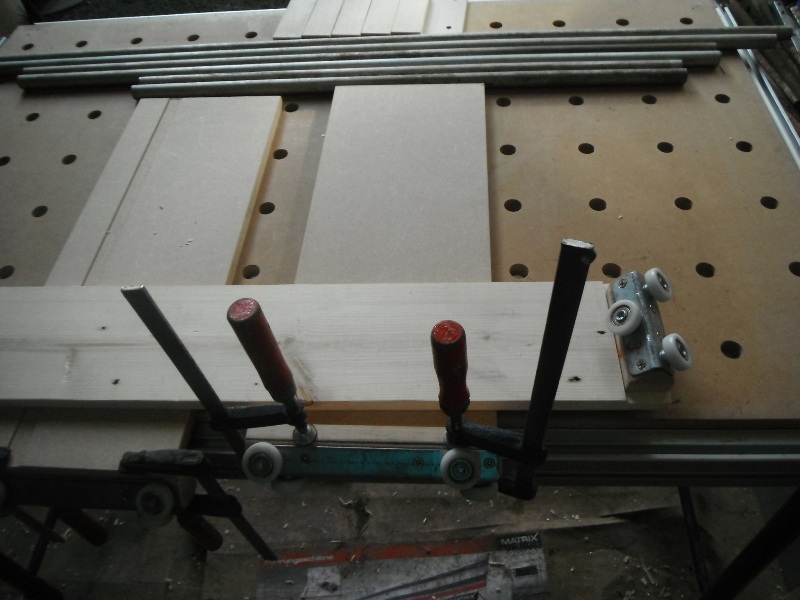

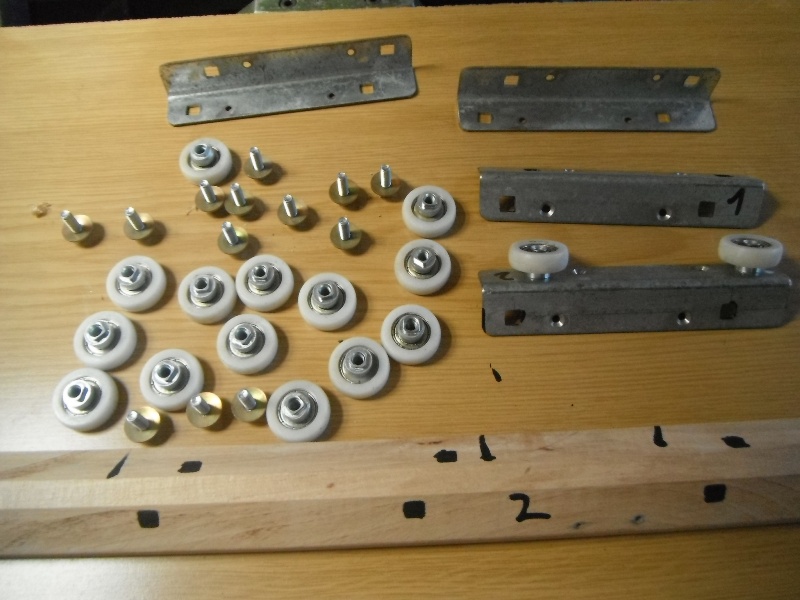

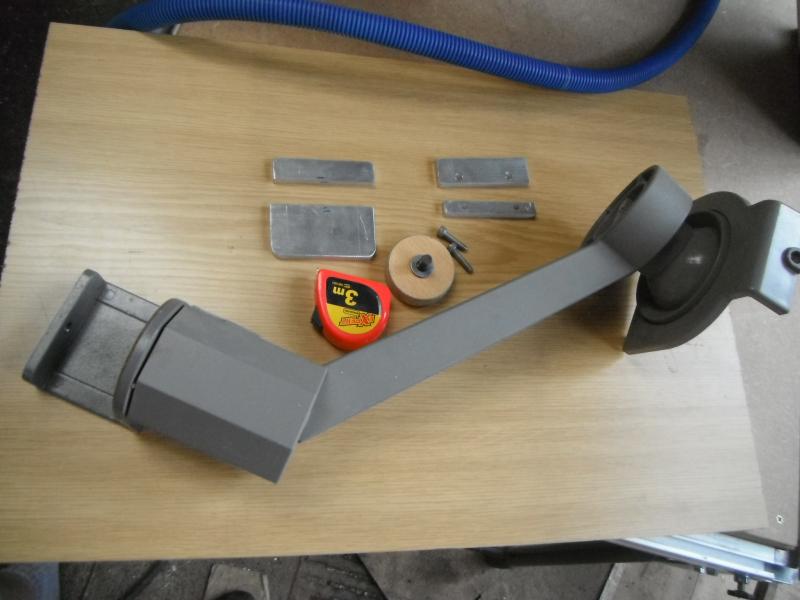

Tout ce matériel ont été acheté en brocante, ici des petit galet de porte coulissante.

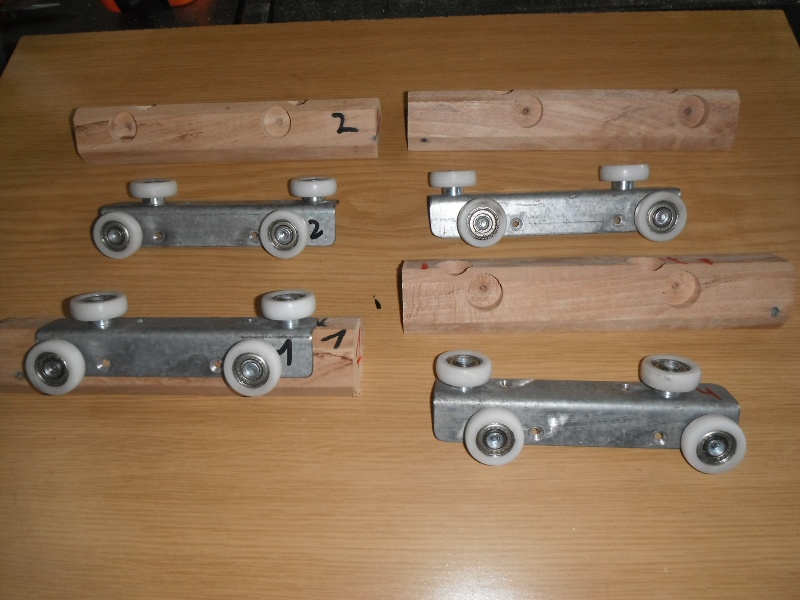

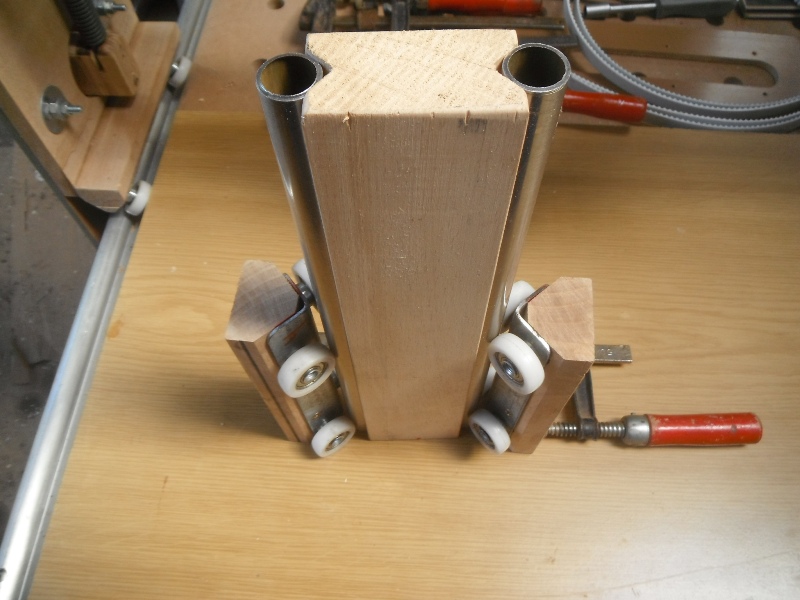

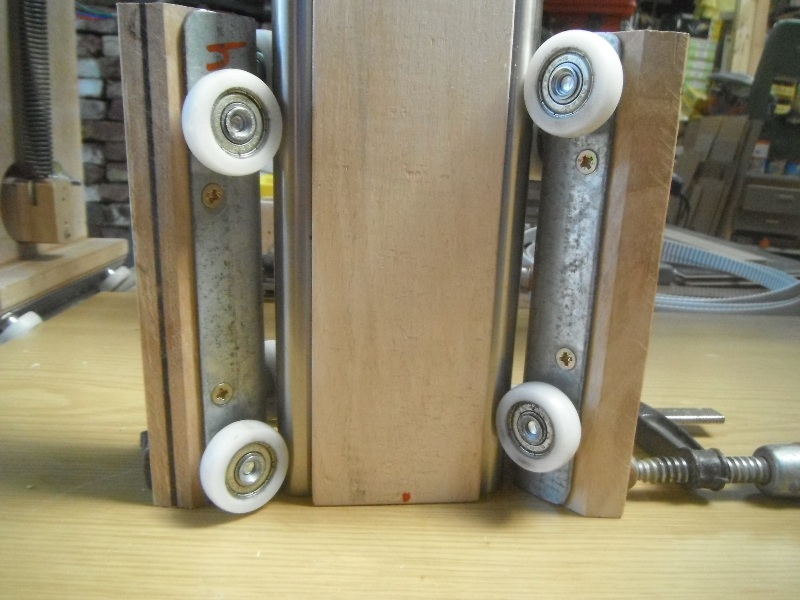

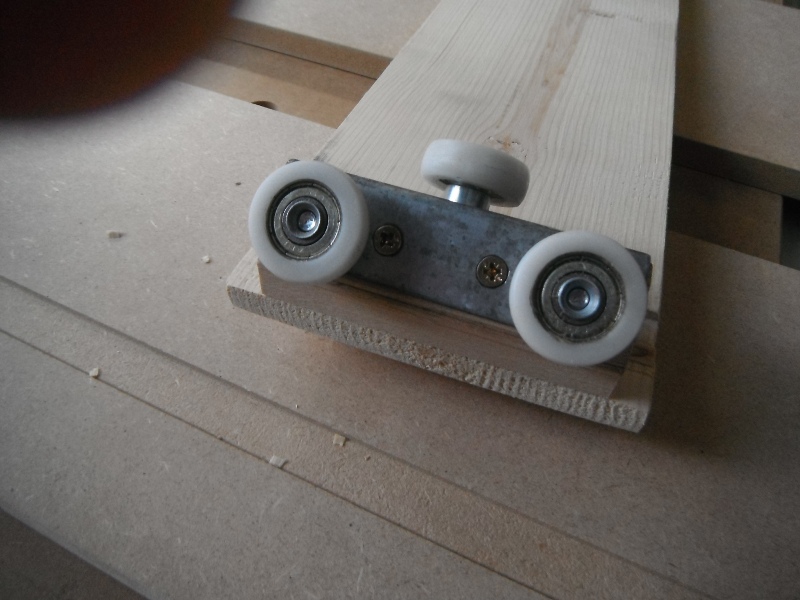

Les galet monté a 45° pour circulé sur un tube aluminium qui sera placer sur le profilé de la table "Festool".




                         Les divers élément usiné a la lime, (trous carré), et placer sur un bout de hetre coupé a 45°.







                              Forer et découpe pour logement des vis de fixation des roulettes, sur un profilé d'acier de 30/30/2.

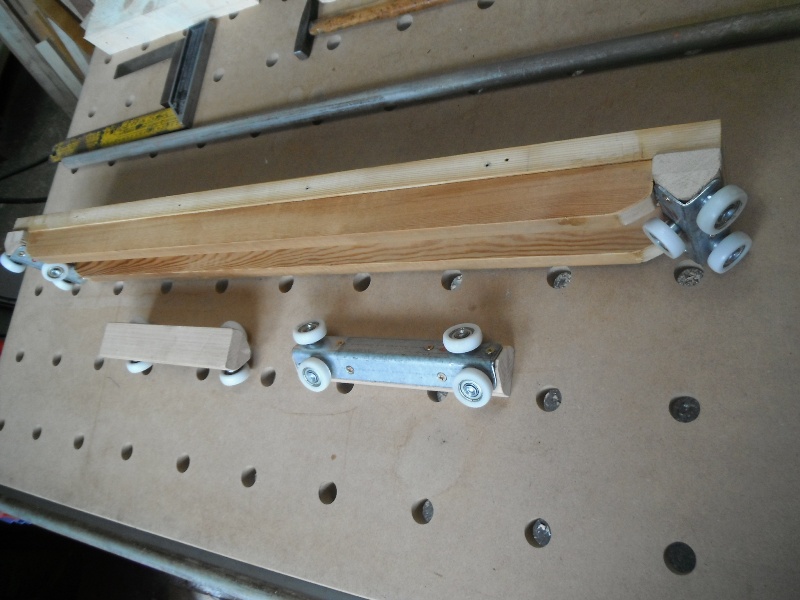

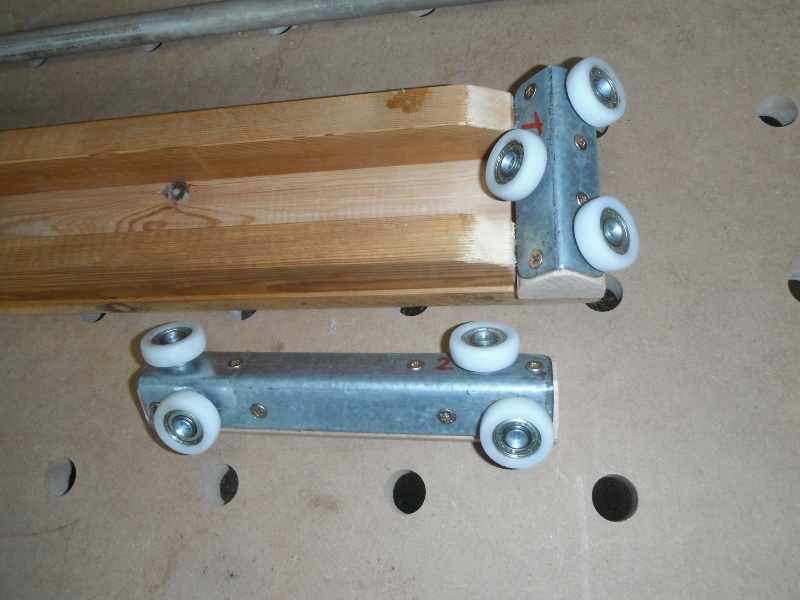

                                                                        L'ensemble des guides non monté.





                                                Les cornières usinée et les trous carré pour la fixation des galets ajustée a la lime.
La suite A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 3 Nov - 01:14 (2016); edited 68 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 12 Jun - 07:29 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous.


D'autres photos d'une des tables.

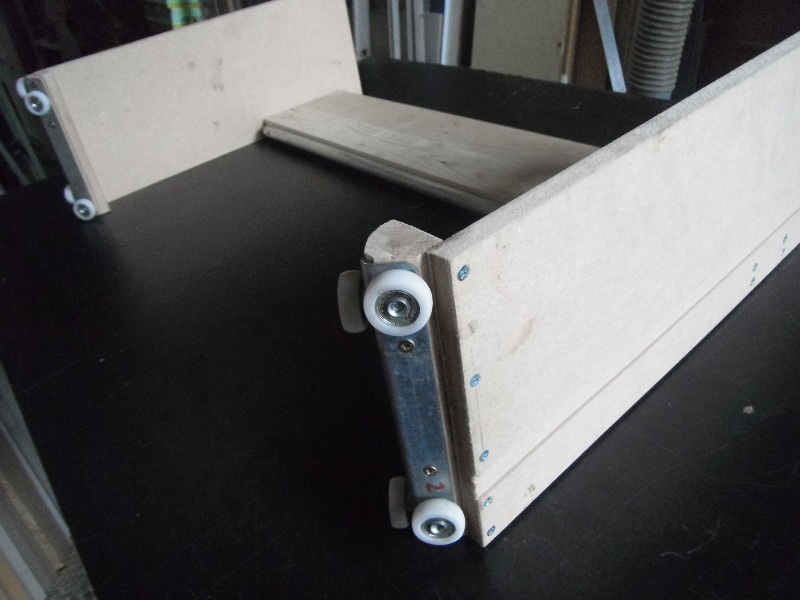

Premier essais qui sera démonter, car mal fait.




Le montage est trop épais, et donc sera démonté.

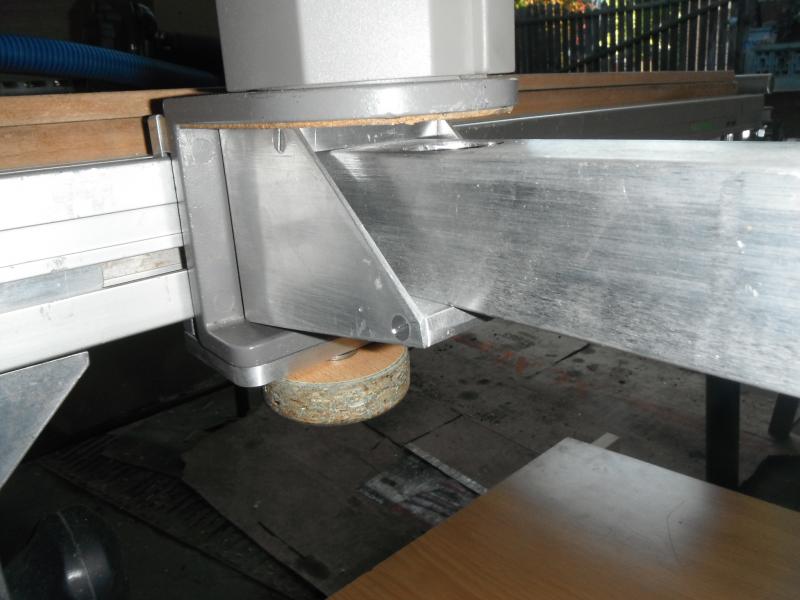

Ici ; On vois un des palier supérieur du portique.






Ce chariot sera modifier, pas moyen de placer le moteur de translation du portique.


La suite A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 20 Jun - 09:55 (2012); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 17 Jun - 21:00 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous.


D'autre photos, Le chariot n'est pas valable, alors modification.

Ici on peut voir les montants qui serviront a la fabrication du portique qui supportera le Z,

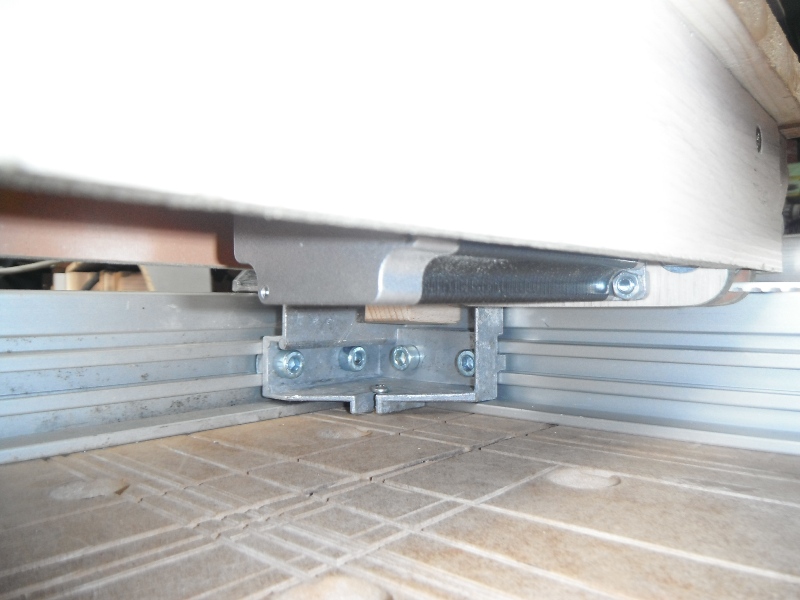

Au dessous le chariot inférieur du portique modifier qui supportera les palier des courroies et le moteur de l'axe X.
Les tubes qui serviront a servir de piste pour les galets de roulement.

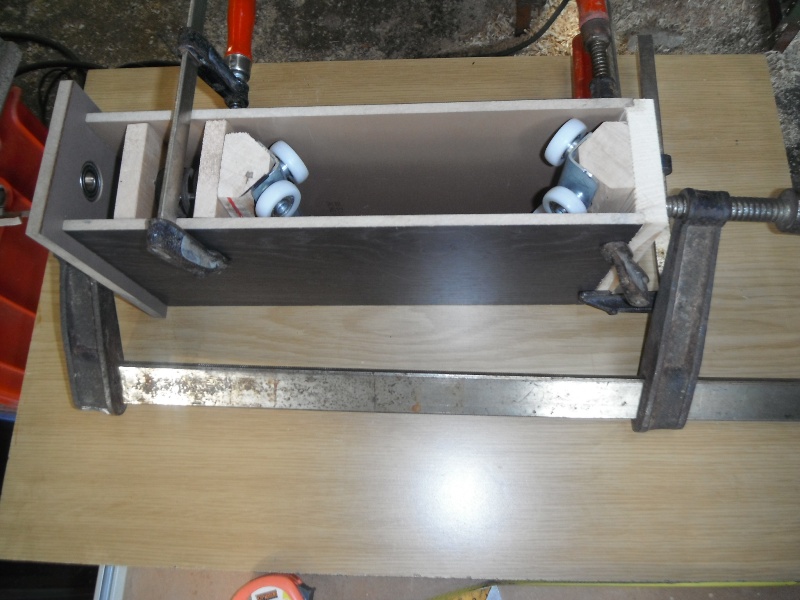

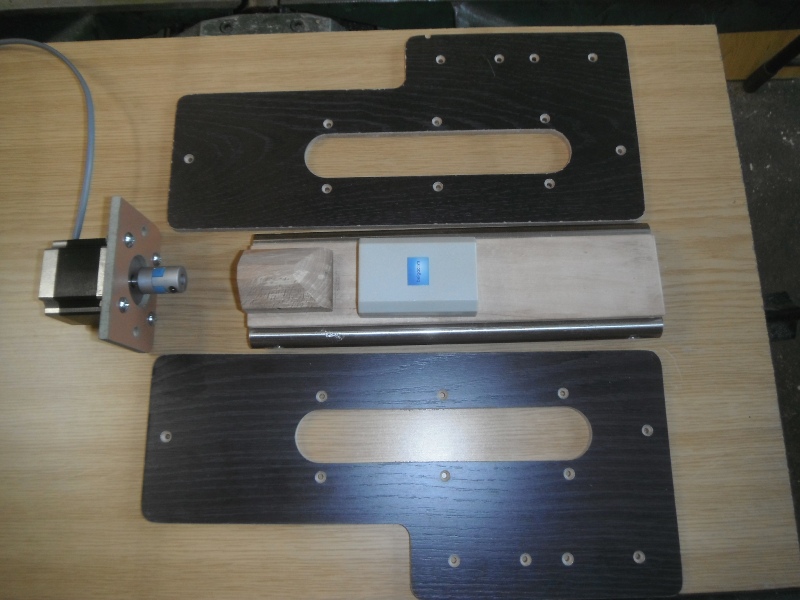

       Le nouveau Chariot un peut plus mince et plus large sur lequel sera positionné les paliers des courroies et du moteur pas a pas.

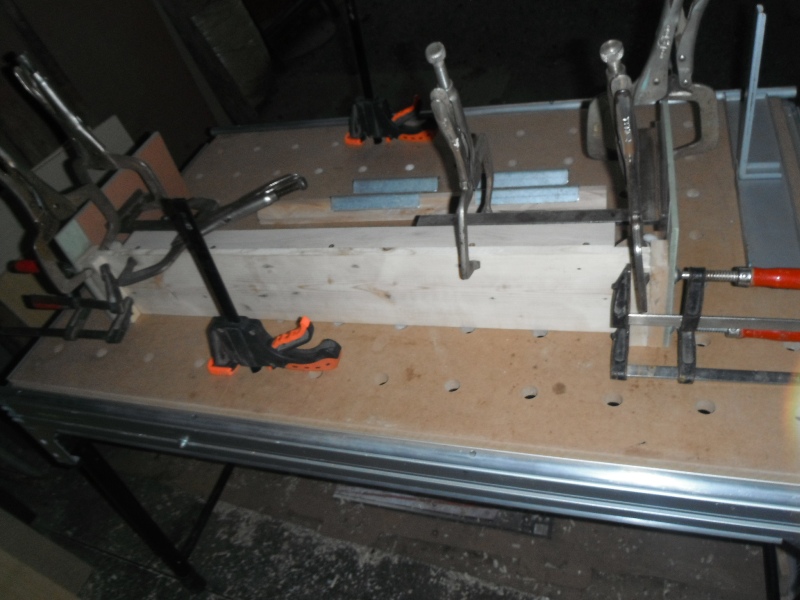

                                                         Montage et collage de quatre lattes de bois pour le portique



                                         A coté de ce patin a galets, sera placer un palier pour la commande de courroie
                                             Deux courroies serviront pour la translation du portique de Y. sur l'axe du X.

La suite A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 18 Jul - 10:02 (2012); edited 6 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 20 Jun - 09:33 (2012)    Post subject: Montage du portique. Reply with quote

Salut a tous.

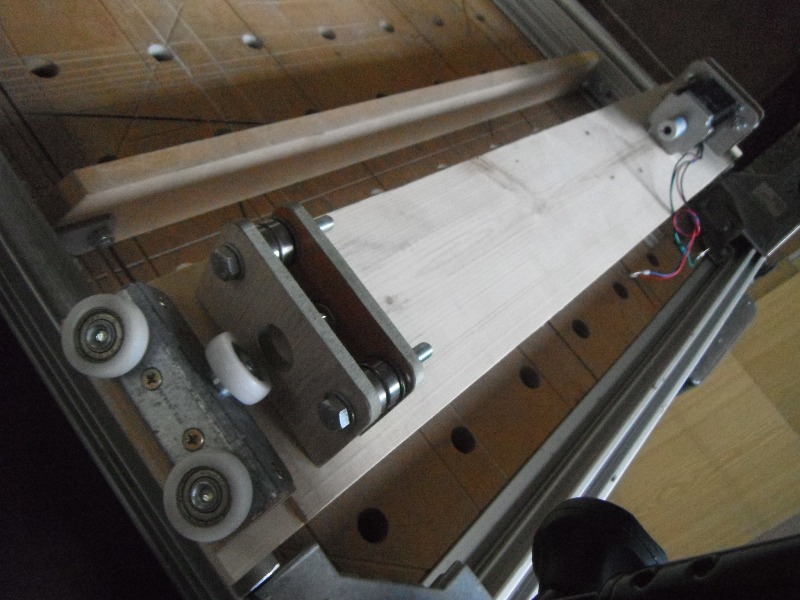

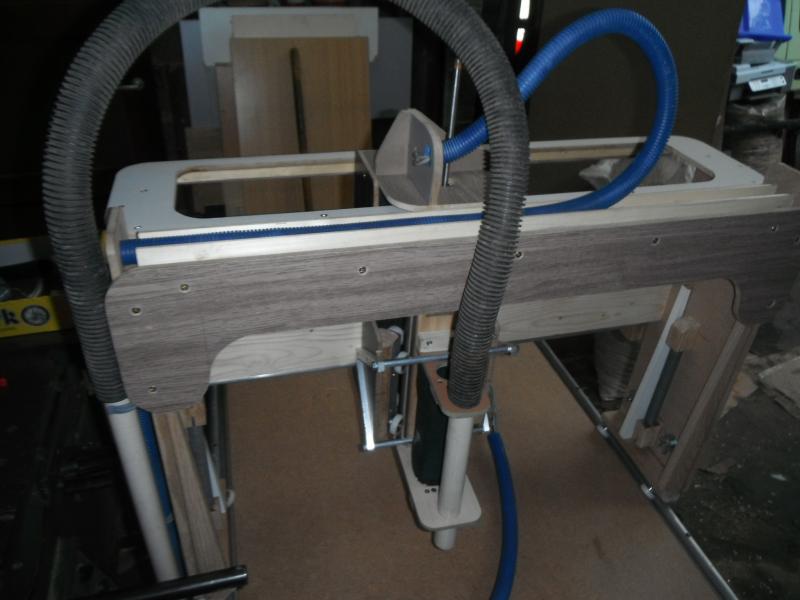

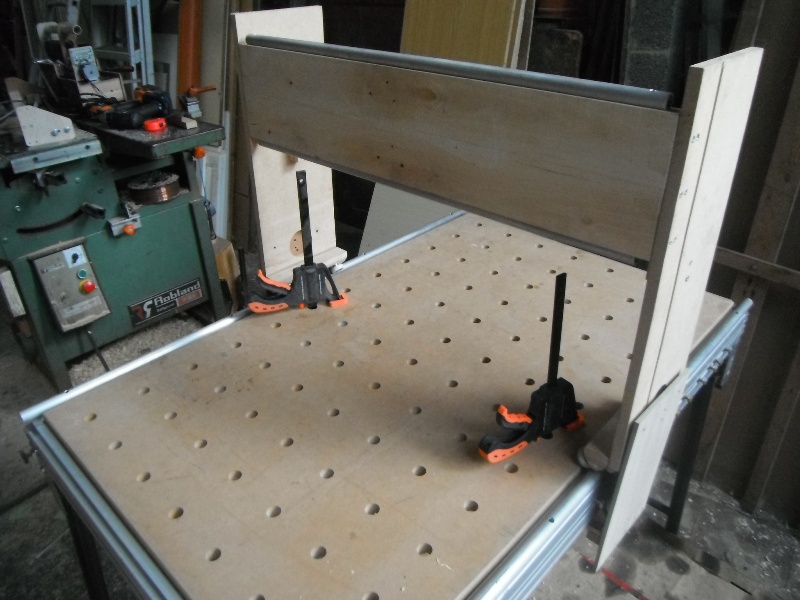

                          La suite en images, montage du portique de l'axe X. et qui supportera le chariot de l'axe Y.

                                                                            La partie supérieur du portique.

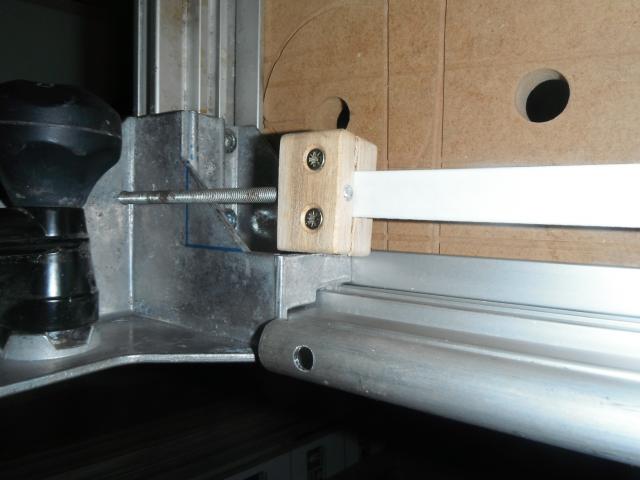

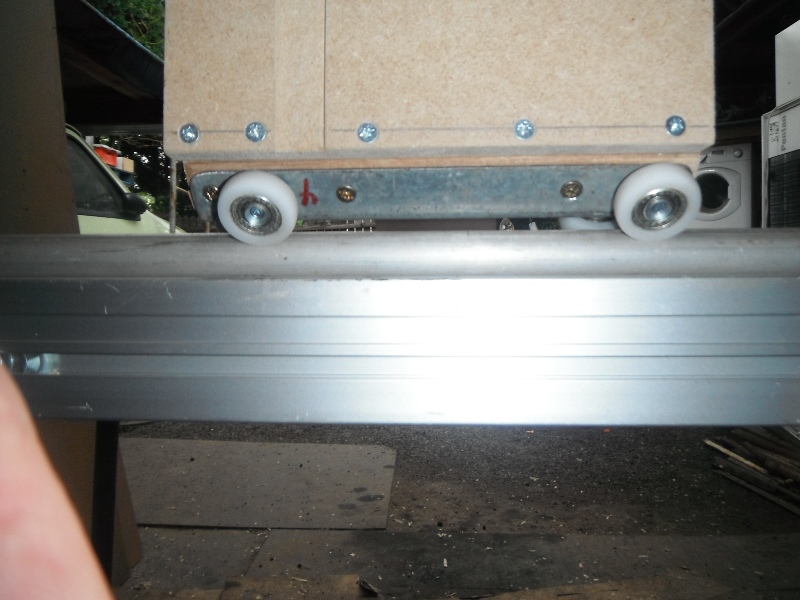

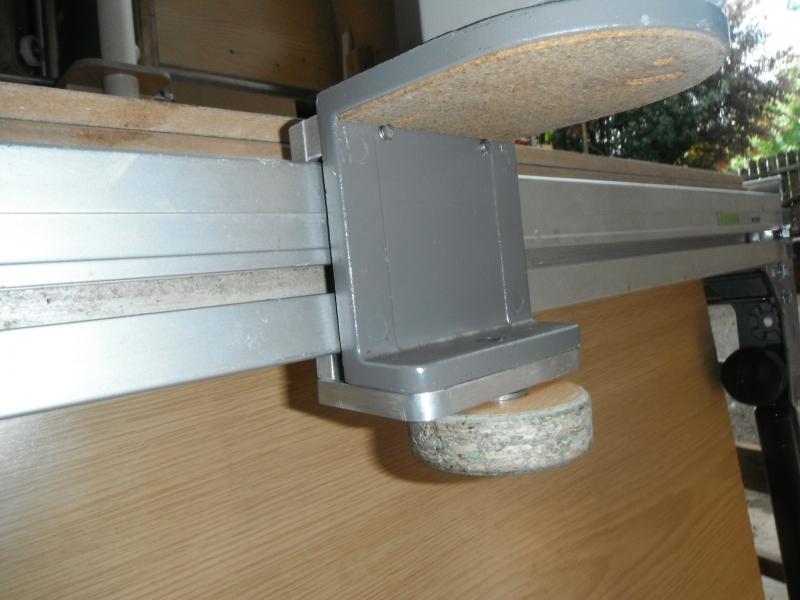

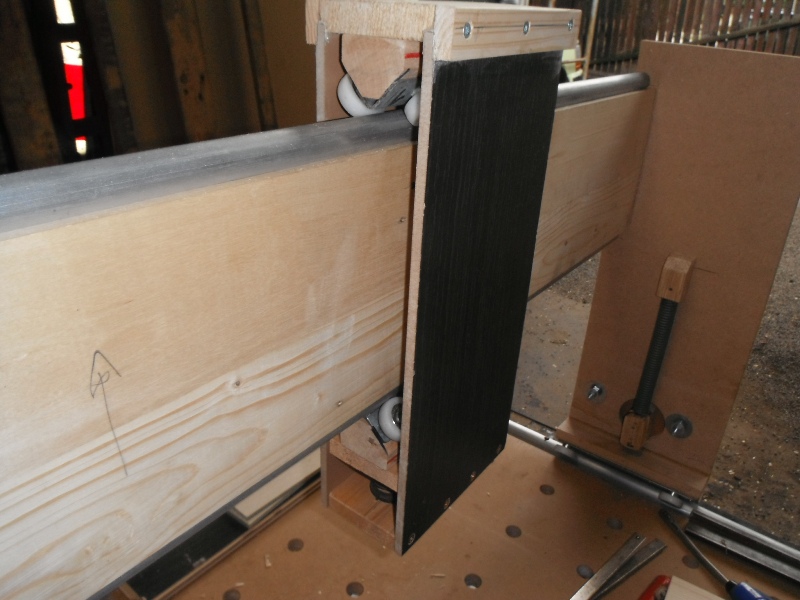

           Un des guide fixer au portique sur sur le rail de guidage, un tube de 20 mm en aluminium, qui sera fixer sur la table "Festool"





                          Présentation du moteur est des paliers sur la travers inférieur et les galets & cornière 30x30x2 pour la fixation.

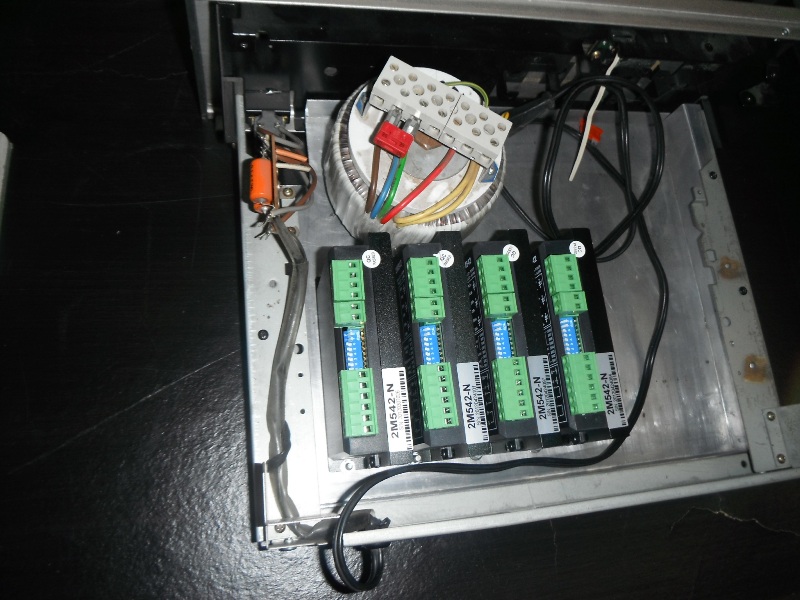

    Le transformateur torique de 2 x 12 V, sont fusible entre les deux enroulent et les boitier de puissances dans le châssis du boitier.


Cette alimentation a été montée sur une autre CNC qui en passe d’être terminée et on peut voir sont montage ICI.



La suite du montage du boitier est pour demain, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 23 May - 09:09 (2013); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 20 Jun - 13:42 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Bonjour a tous.

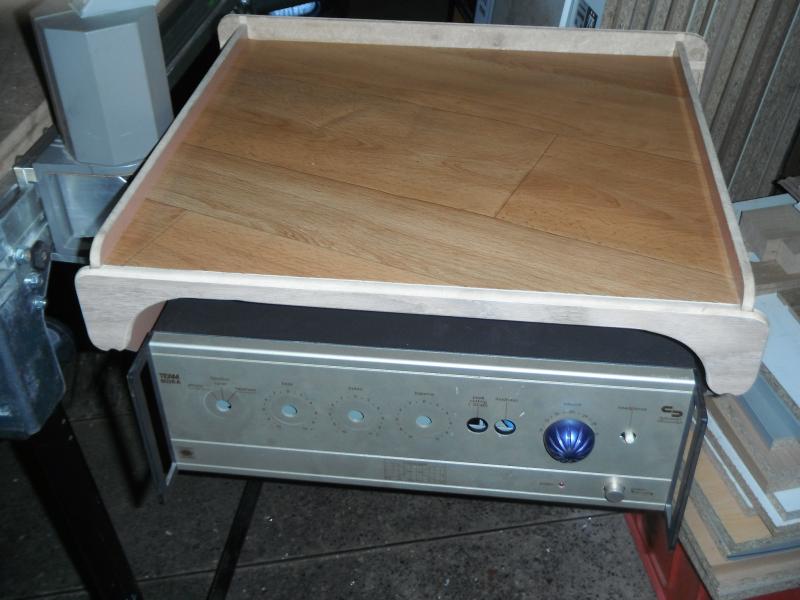

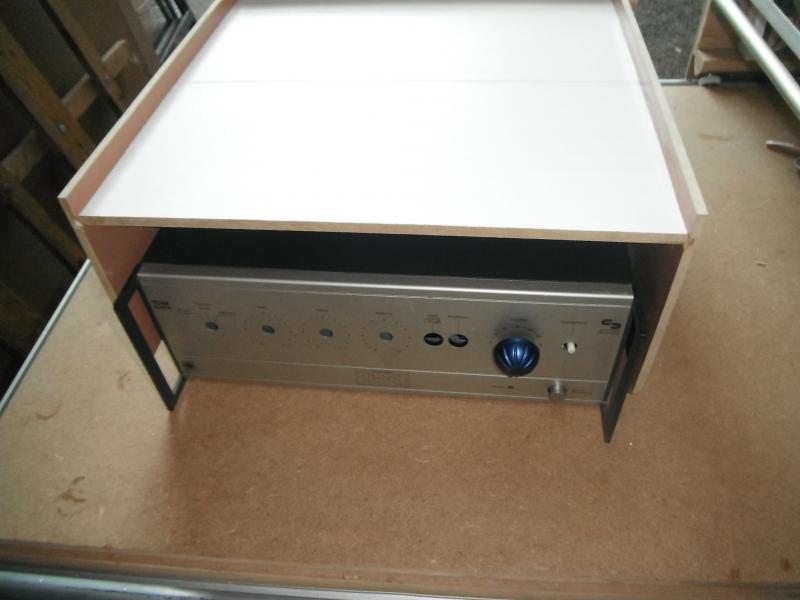

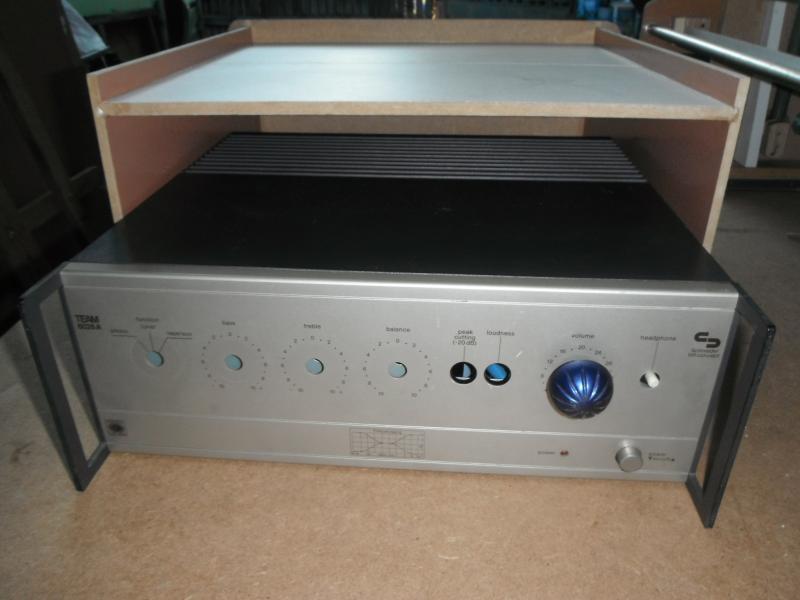

                                      Montage du boitier qui sert d'interface entre l'ordinateur et la machine.

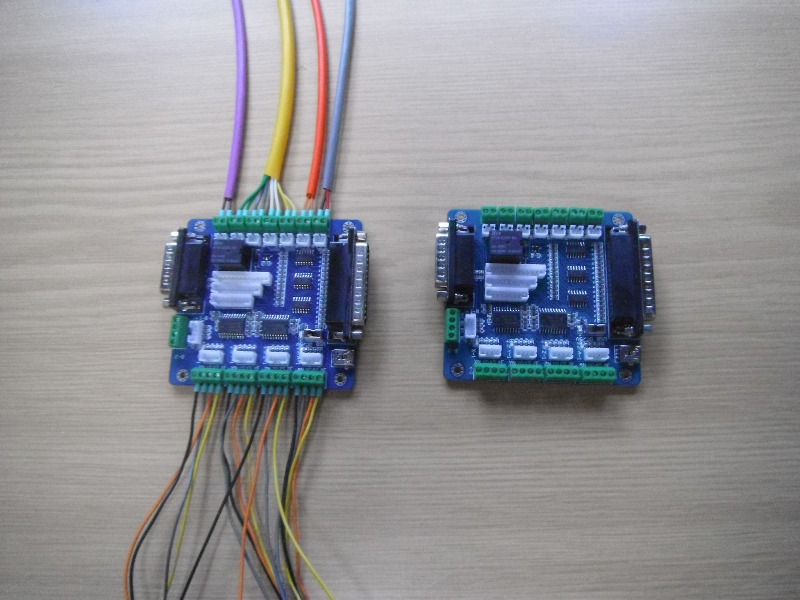

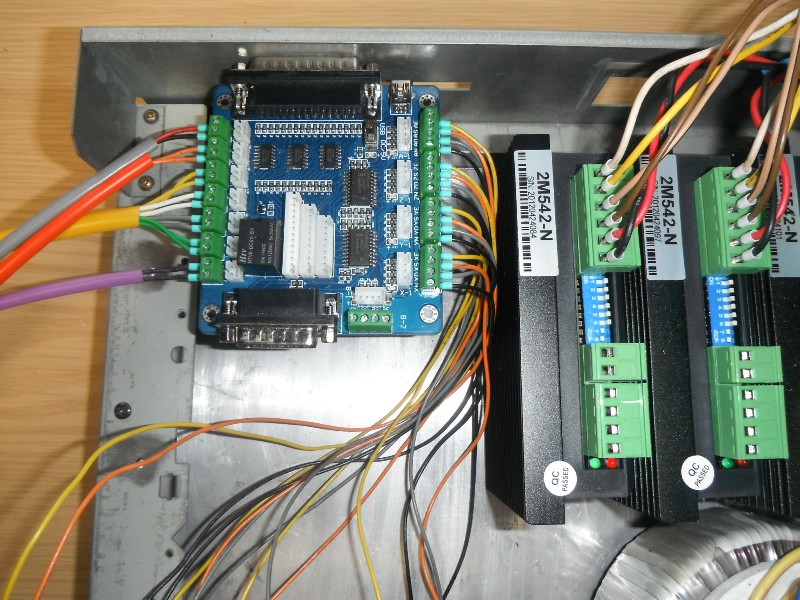

                                                   La carte de commande et sa collègue pour un autre service.

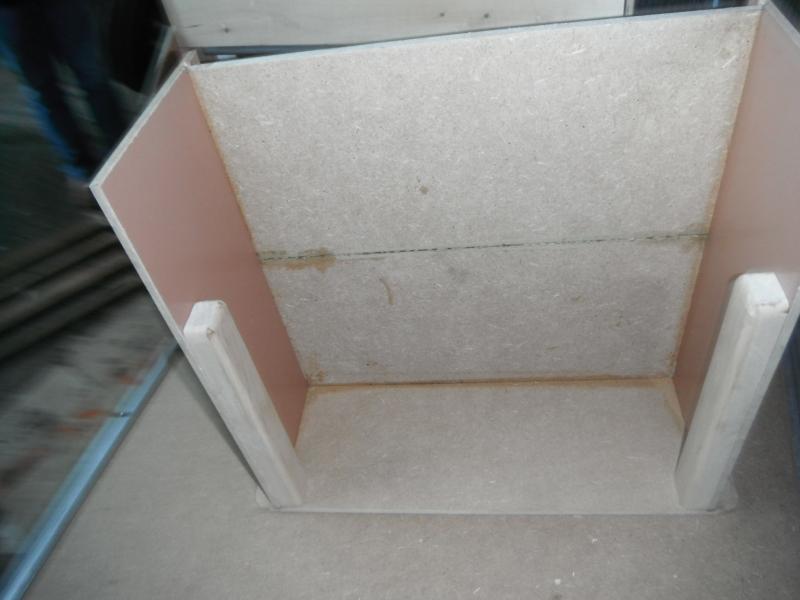

                                                                       Le boitier en cours de montage.

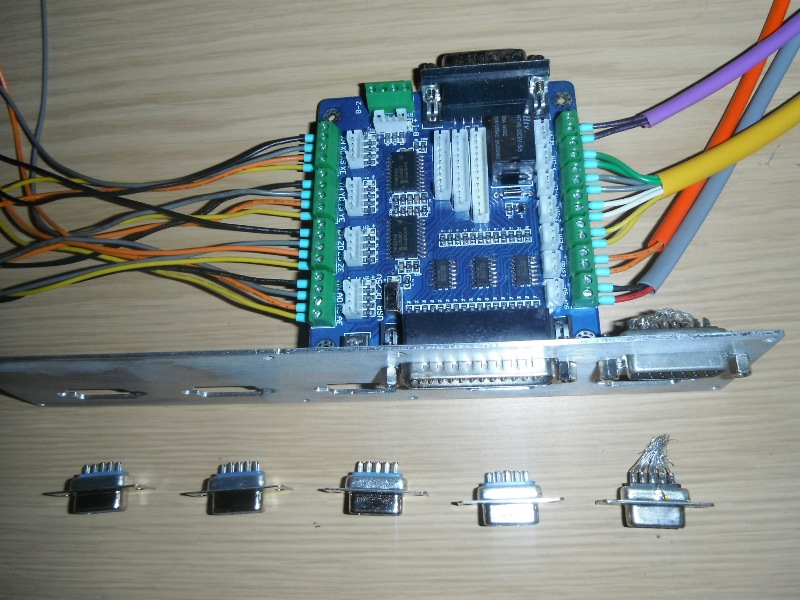

                                           La carte de commande ou elle va ce placé quand la face arrière sera usinée.

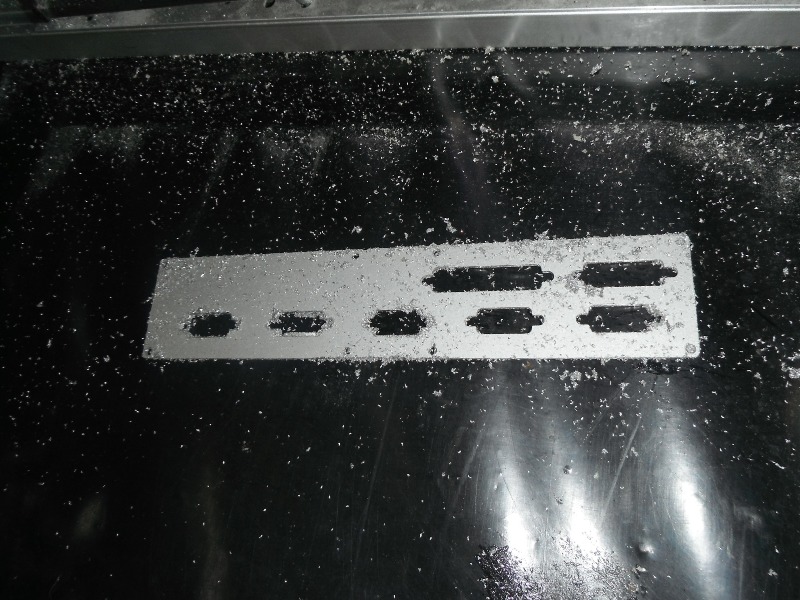

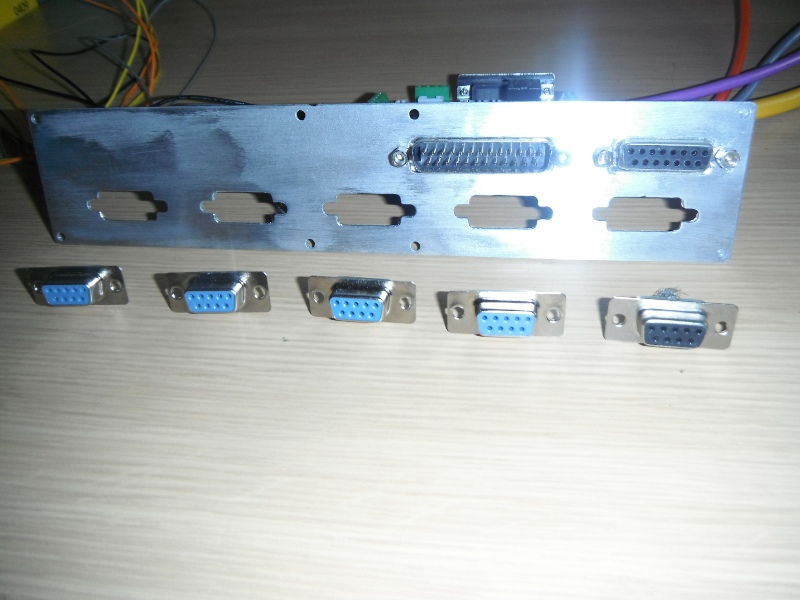

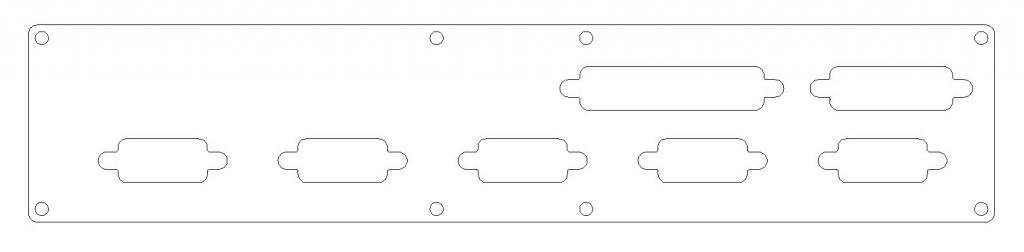

             Et ce n'es pas encore fini, reste a usiné la plaque qui servira a placer les DB - 9 - 15 - 25 pour les sorties des câbles.

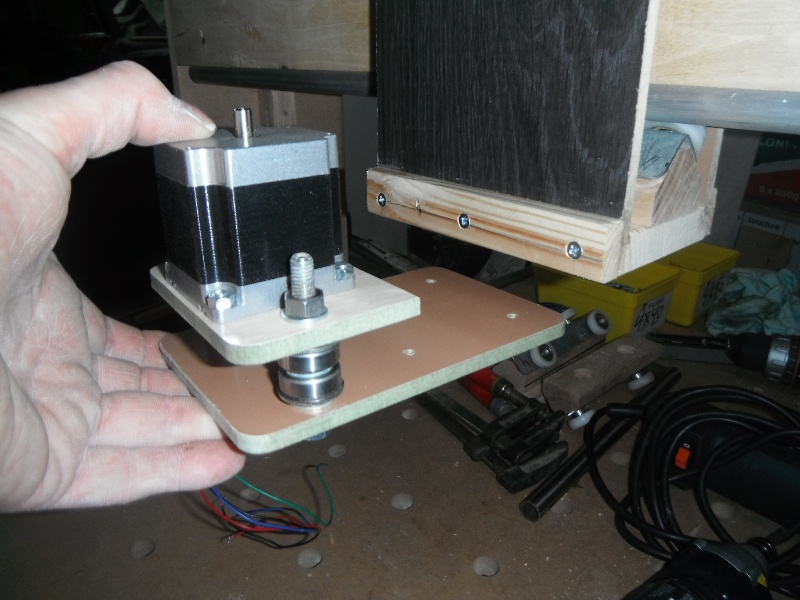

                  Le moteur pas a pas qui sera sous le portique et qui fera la translation du portique sous la table "Festool"





         Reste a déterminé le centrage des courroies de chaque cotes de la table pour la fixation des renforts sous la table "Festool".


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 21 Jul - 00:55 (2012); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 20 Jun - 17:42 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous.
                                                            Usinage de l'arbre de transmission de l'axe X.

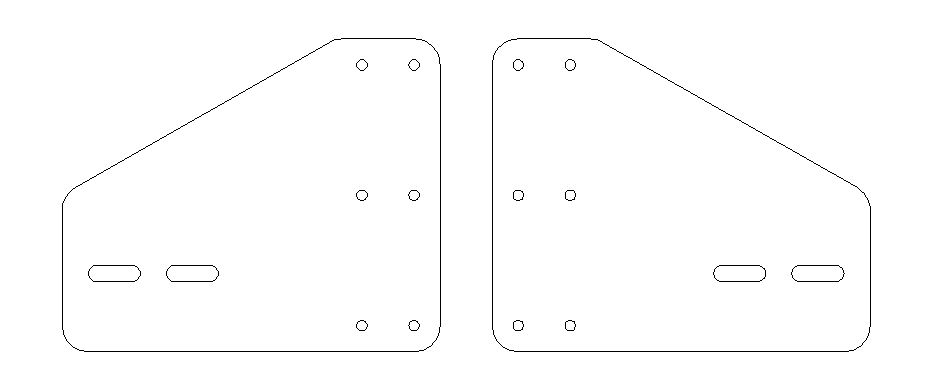

                             Les palier de renvoie des courroies sont réalisé avec quatres roulements de chaque cotés.








                       On vois sur cette photo les tubes de guidage fixer sur les profiles de la table "Festool" avec des vis inox.




                                                Reste a fixer les deux supports des roues des pignons des corroies.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 18 Jul - 10:09 (2012); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 21 Jun - 20:54 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous.
                                                     Montage des supports des courroies de l'axe X.





                               Toutes ces lattes sont récupéré dans des lames de parquet mise au rebut dans une GSB,




La suite a plus tard, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 18 Jul - 10:11 (2012); edited 3 times in total
Back to top
Jean-Mich
Guest

Offline




PostPosted: Thu 21 Jun - 21:11 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Bonjour Papyky


Très beau travail,et ton système de guide sur tube me donnent une idée. Okay


Merci cordialement Jean-Mich


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 21 Jun - 21:17 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Bonsoir Jean-Mich.


Ha bon ??


PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Jean-Mich
Guest

Offline




PostPosted: Thu 21 Jun - 21:28 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Oui j'ai pour projet de réaliser une table coulissante pur ma scie circulaire sur table.
J'avais pensé a des douille a billes et des arbres pleins.
Ta solution est beaucoup moins chère.
Je sais je suis un peu HS mais je voulais saluer ta bonne idée. Wink


Cordialement Jean-Mich


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 22 Jun - 00:20 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Bonsoir Jean-Mich.


Jamais de HS sur mon site.


Bon WE a toi, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 22 Jun - 21:12 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Bonsoir a tous.

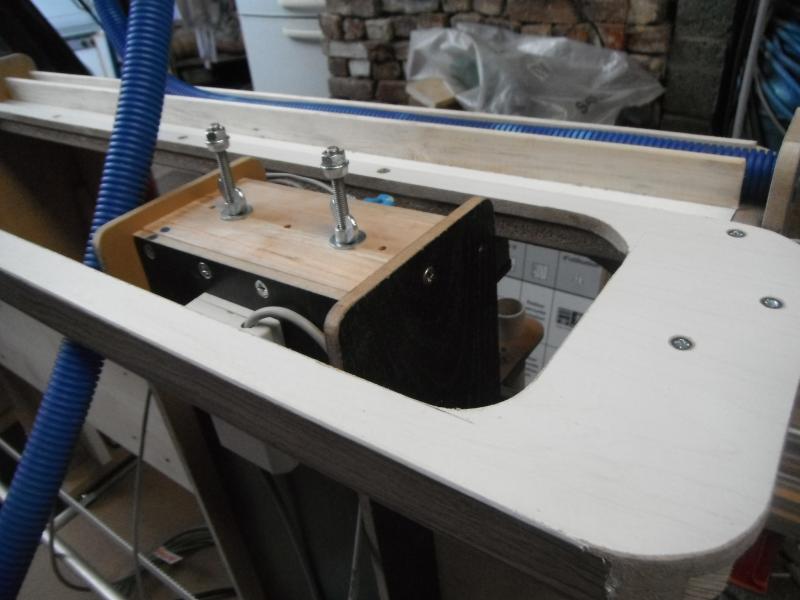

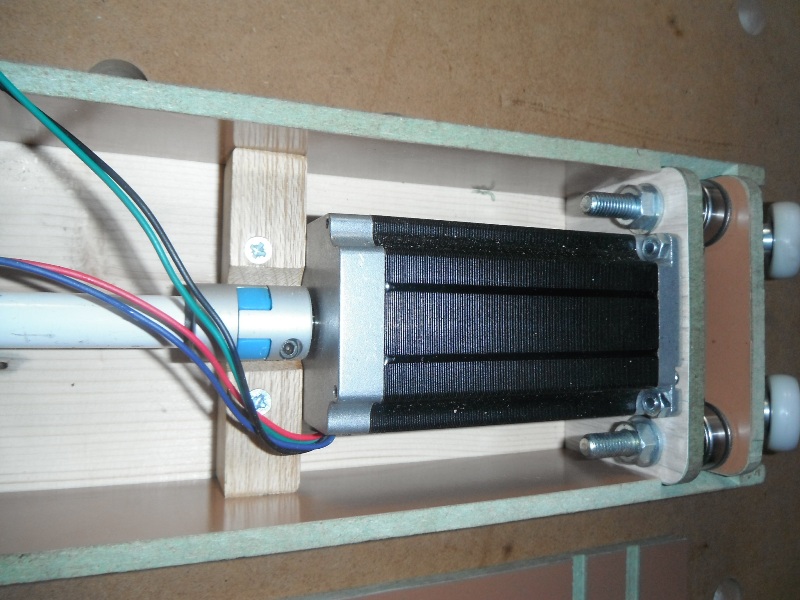

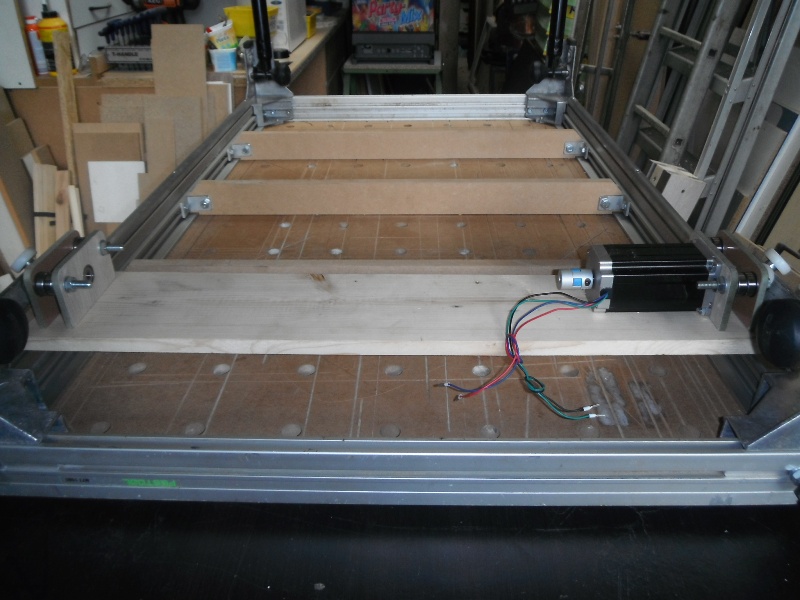

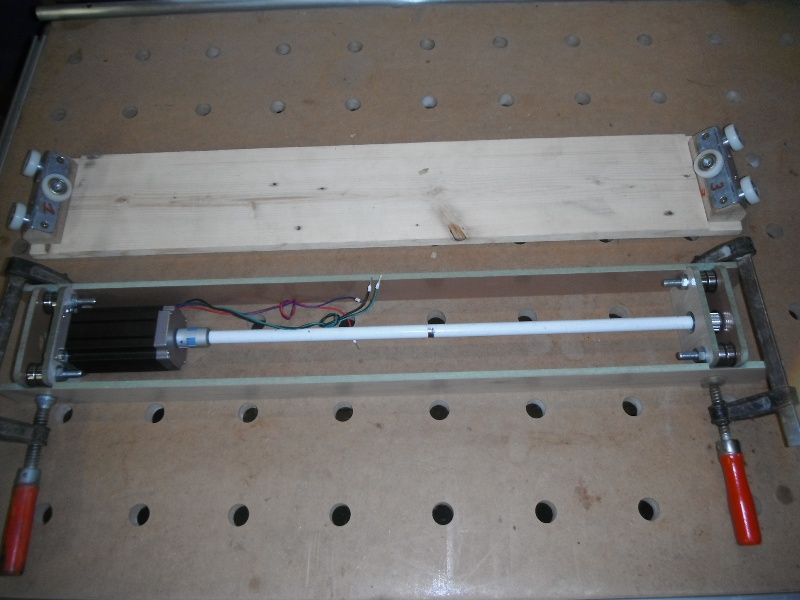

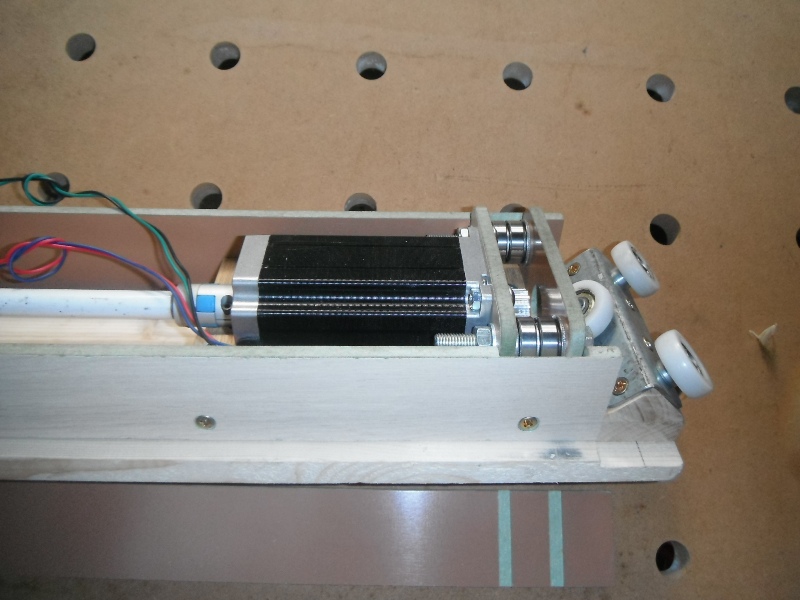

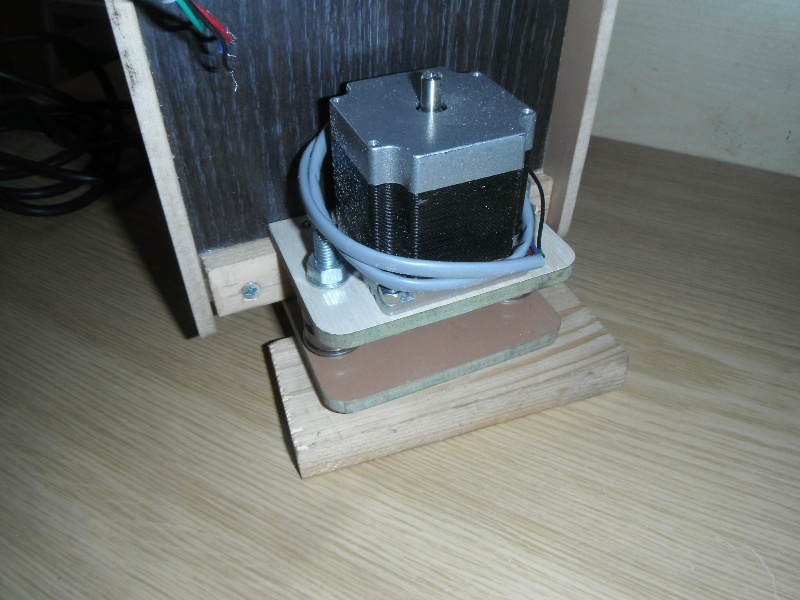

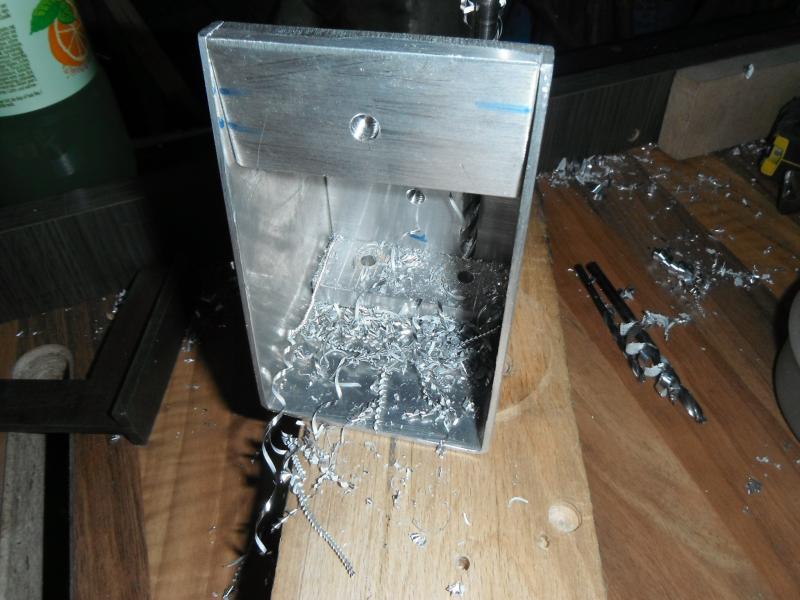

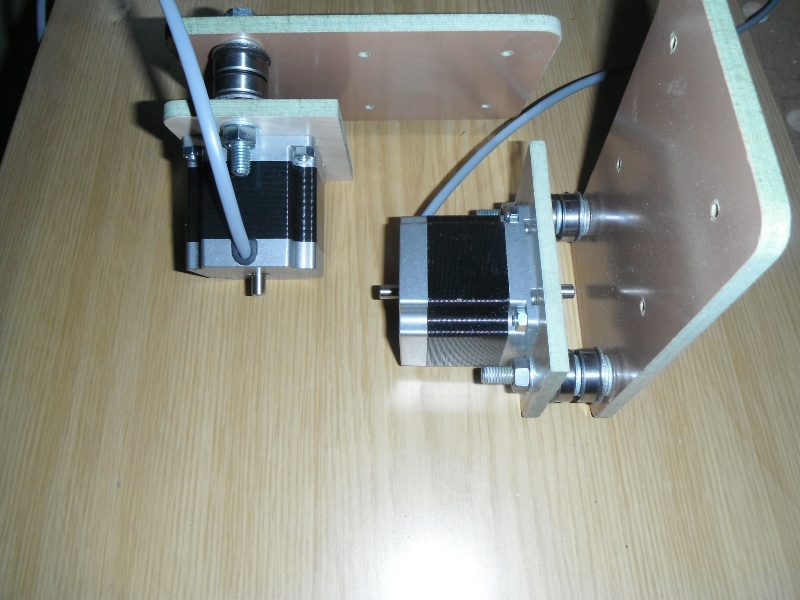

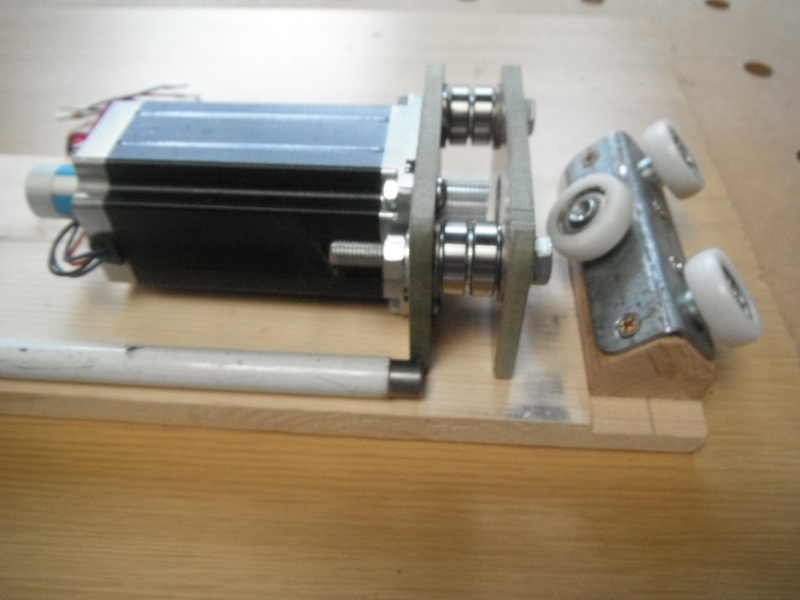

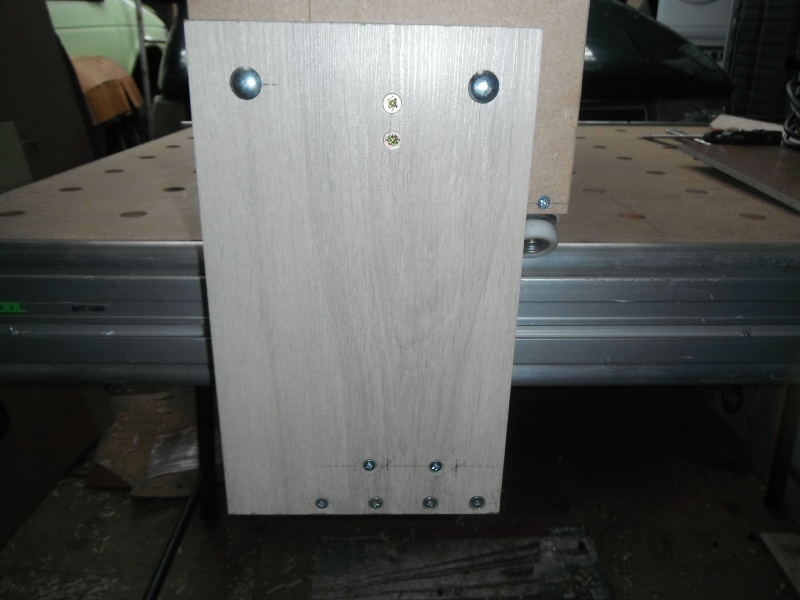

                                            Voila le bloc moteur est prêt a être placer sous la table "Festool",

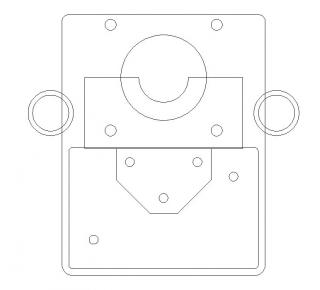

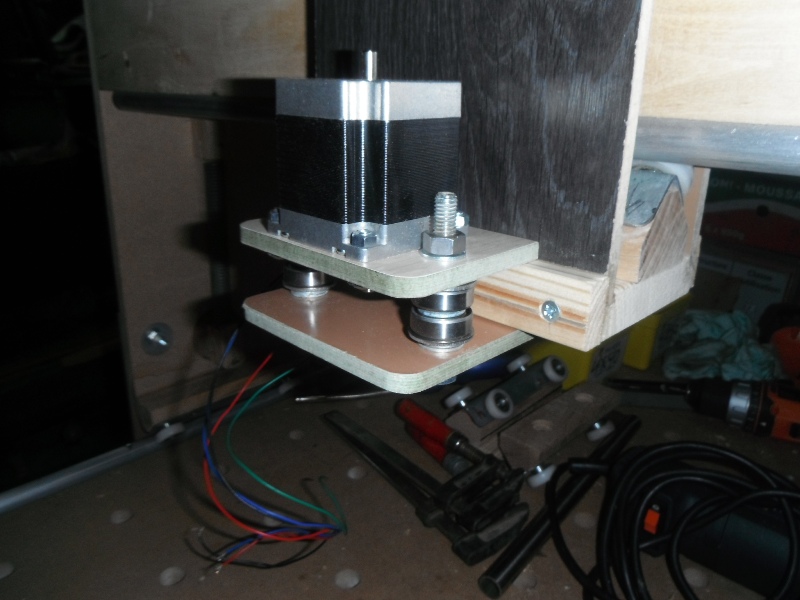

                                       La fixation du moteur dans la partie inférieur du portique sous la table "Festool".


                                                              Pas de collage au cas ou on devrais démonté.






                                                          Dix vis pour la fixation du bloc moteur de l'axe du X.




                                                     Et 5 vis fixe les bois intercalaires de chaque cotés.


La suite sera pour demain, Bonsoir a tous, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 28 Feb - 00:27 (2013); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 23 Jun - 23:42 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Et voici les dernières.

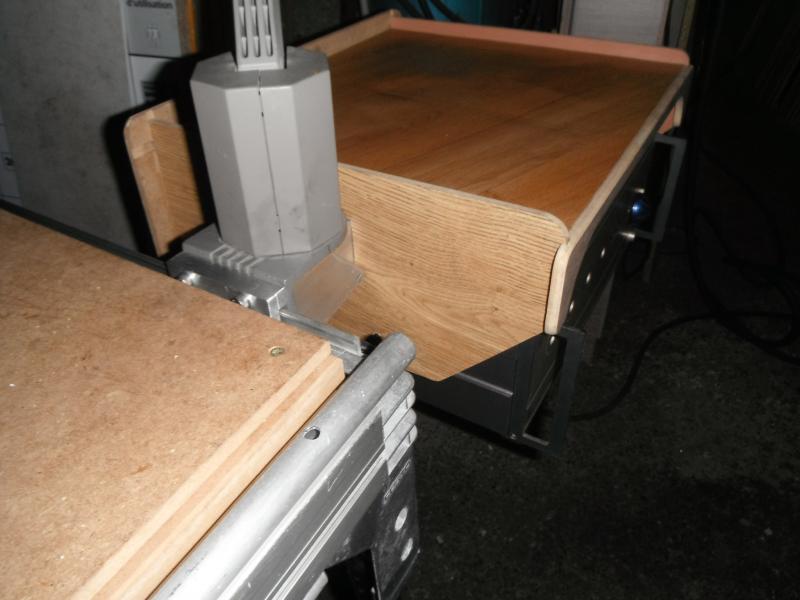

                                                   Usinage de la face arriéré du boitier d'interface CNC.

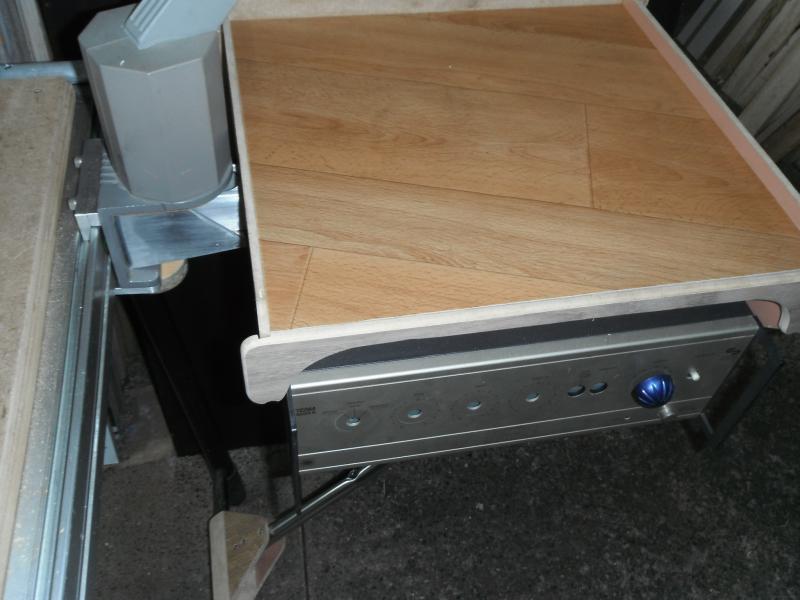

                           Et le montage de la plaque entre la partie moteur sous la table "Festool" et le portique,
                                                   Qui sera collée au bloc moteur a l'assemblage final.





La suite a demain, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 18 Jul - 10:14 (2012); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 24 Jun - 13:27 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous et Bon WE.

Voici une petite video sur Youtube,

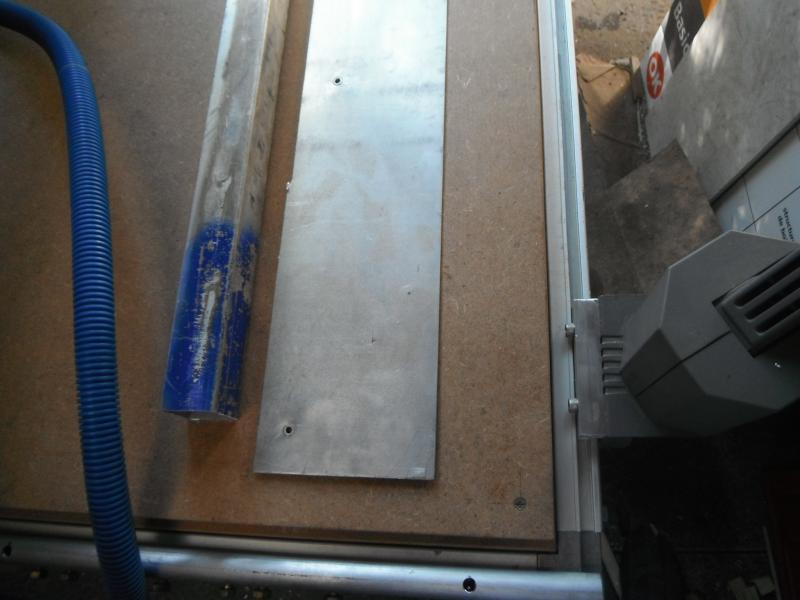

Usinage d'une tôle d'aluminum pour placer des connecteurs DB9 - DB15 - DB25,
Sur un boitier interface entre PC & CNC,

Je placerais d'autre video's sur la chaîne de CNC PapyKyKa qui seront placé sur la toile.

http://www.youtube.com/watch?v=TE_x6DkSVx8&feature=plcp
Et une autre,
http://www.youtube.com/watch?v=zMwlLOKu1Ts&feature=channel&list=UL


A votre service, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 25 Jun - 08:22 (2012); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 24 Jun - 19:54 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Bon dimanche a tous.

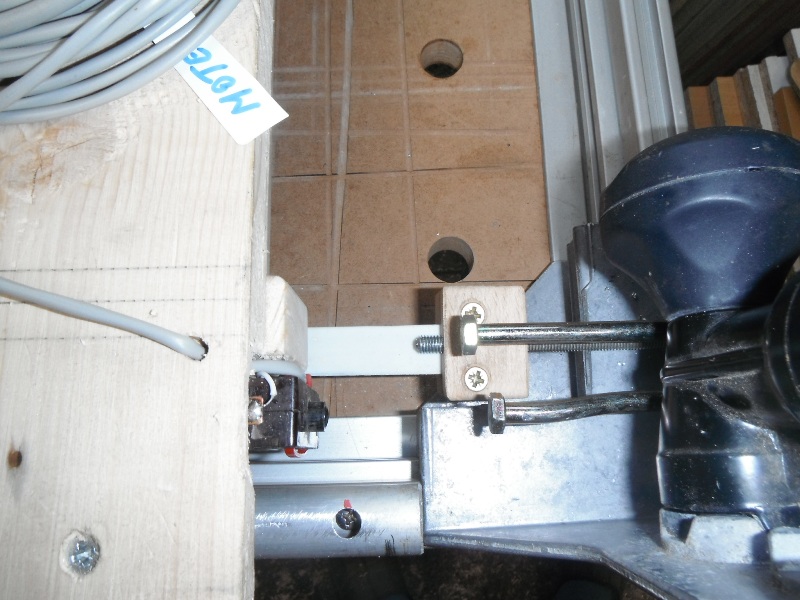

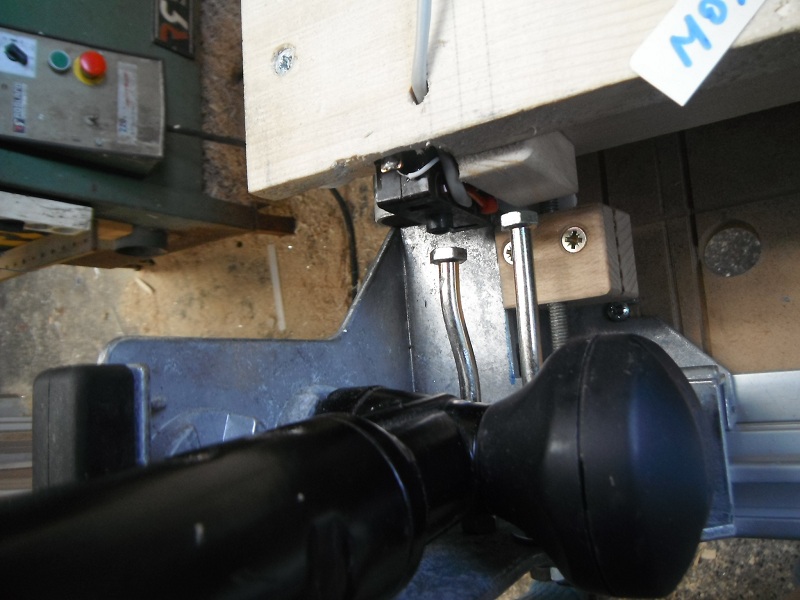

                                 Voici l'assemblage du bloc moteur du X. sous la table "Festool" et le portique.

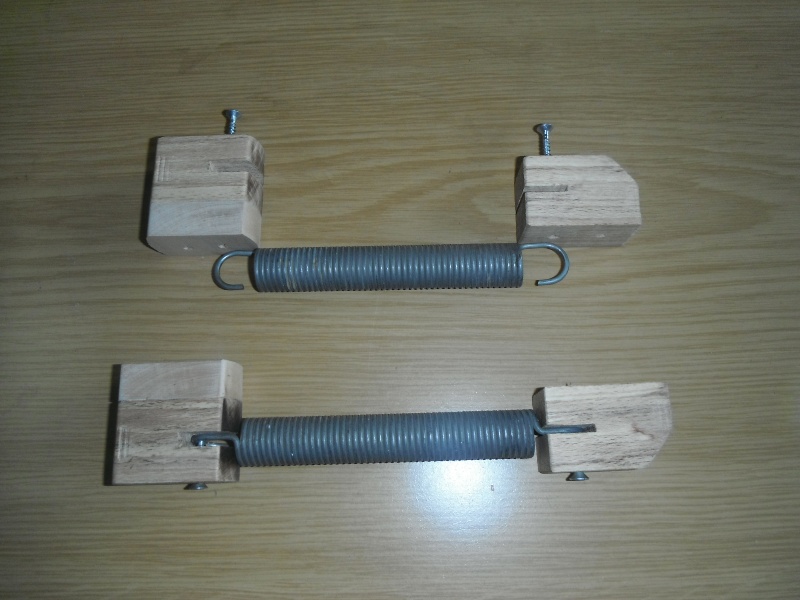

                                                     Le montage du rattrapage du jeux sur les glisieres de la table.





                                   Les ressorts maintienne les deux bloc du portique contre les guides fixer sur la table.




Les boulons d’assemblage seront dans une boutonnière dans le portique et les vis de 6 mm seront serrer ensemble un écrou papillon.


Bon dimanche a tous, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 26 Jun - 12:46 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Bonjours a tous.


Début du montage du chariot qui suit l'axe Y, sur le portique qui lui suit l'axe X.


                         Usinage des supports des roues qui circule sur un tube aluminium sur la travers du portique,




                                     Les trou carré sont usiné a la lime pour fait a partie d'un diamètre de 8 mm.



                                                                   L'ensemble des composants du chariot.


La suite bientot, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 26 Jun - 20:04 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

La suite.

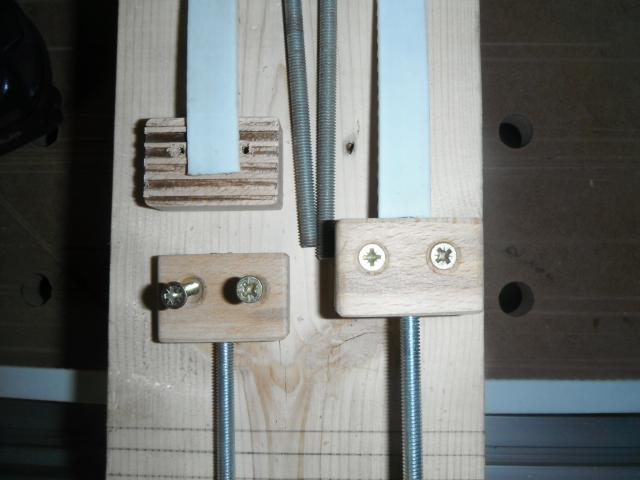

                                  Montage de guide de l'axe Y, usinage des bois qui supporte les galets,








                                         Montage des ressorts de maintient et collage de la partie supérieure et des cotés,





Attendre que ca colle, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 27 Jun - 17:29 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous.

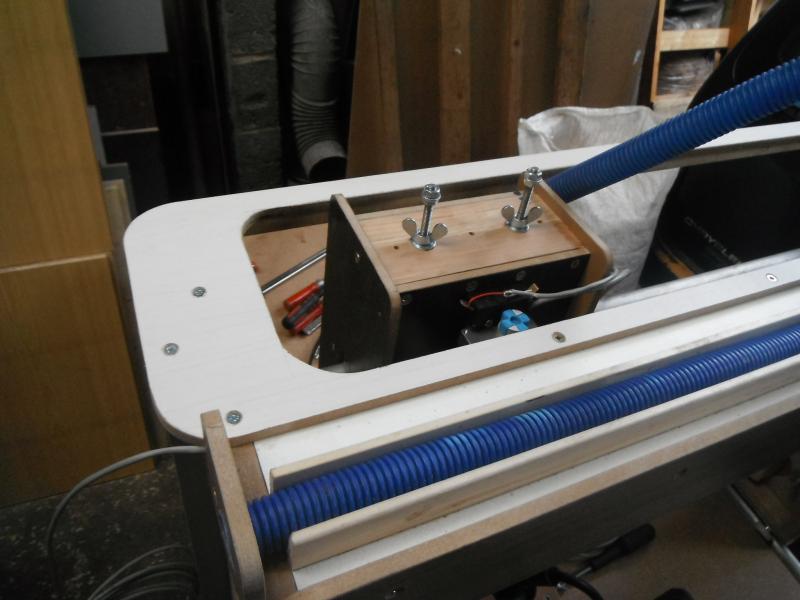

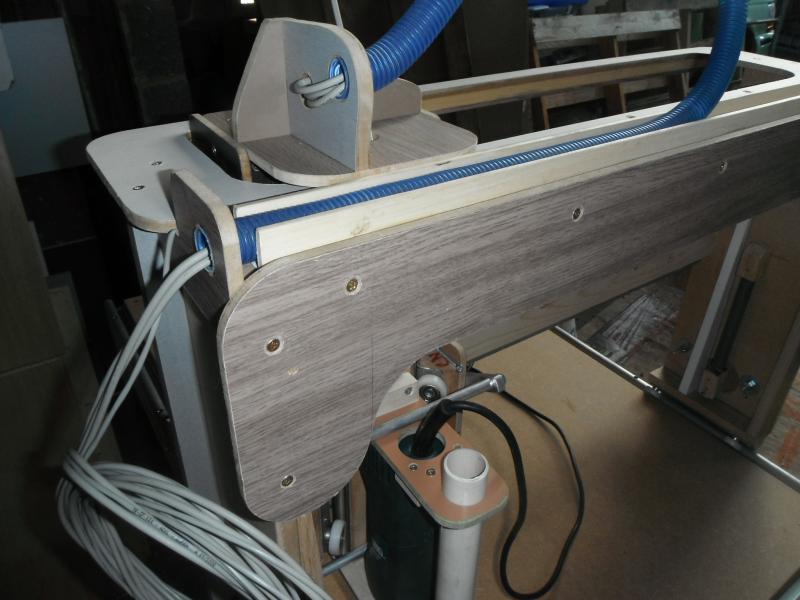

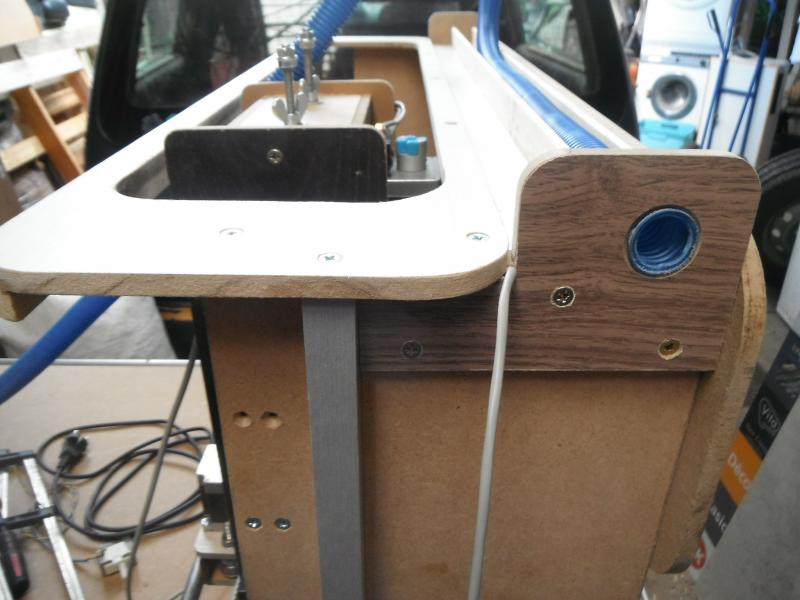

                            Le chariot Y. est en place, qui sera retourné pour avoir le rattrapage de jeux au dessus.

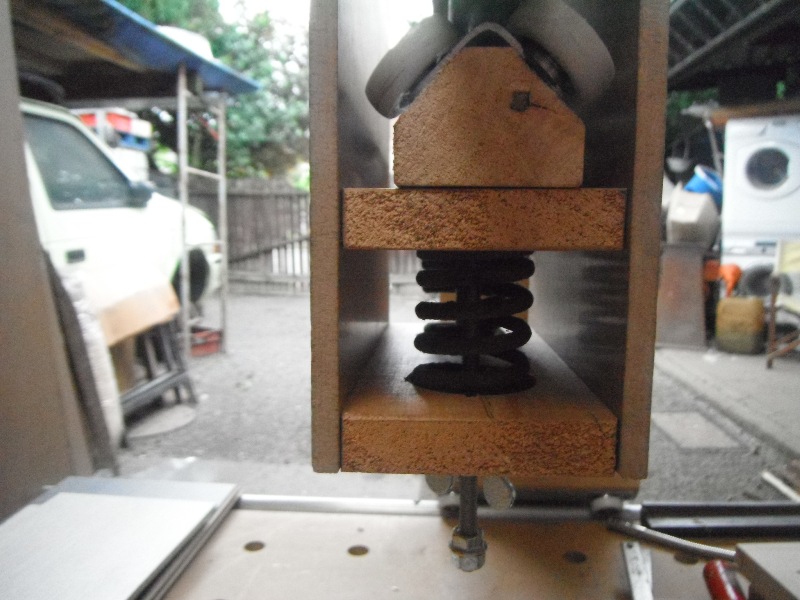

   Ici on peut voir les deux ressorts de récupération (soupapes de voiture) entre deux bout de hêtre chambré pour les maintenir en place.


La suite A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 18 Jul - 10:15 (2012); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 27 Jun - 21:05 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Bonsoir a tous.

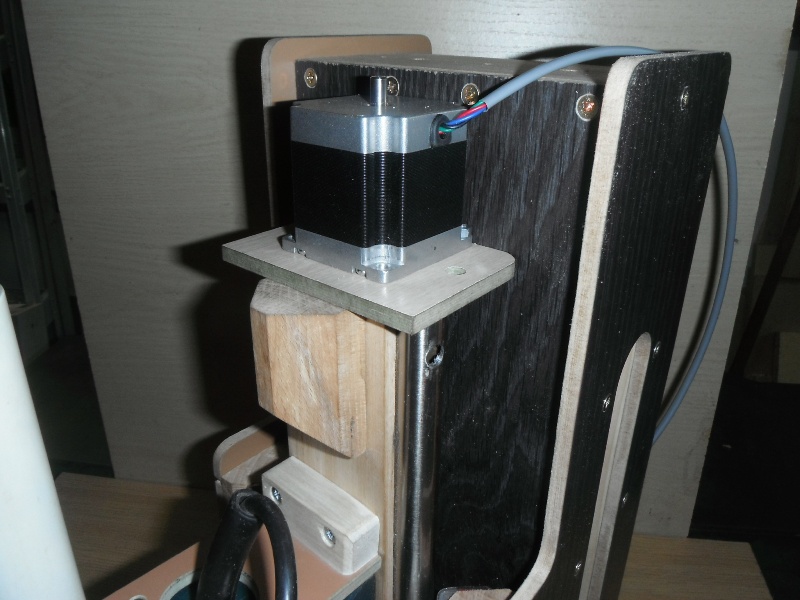

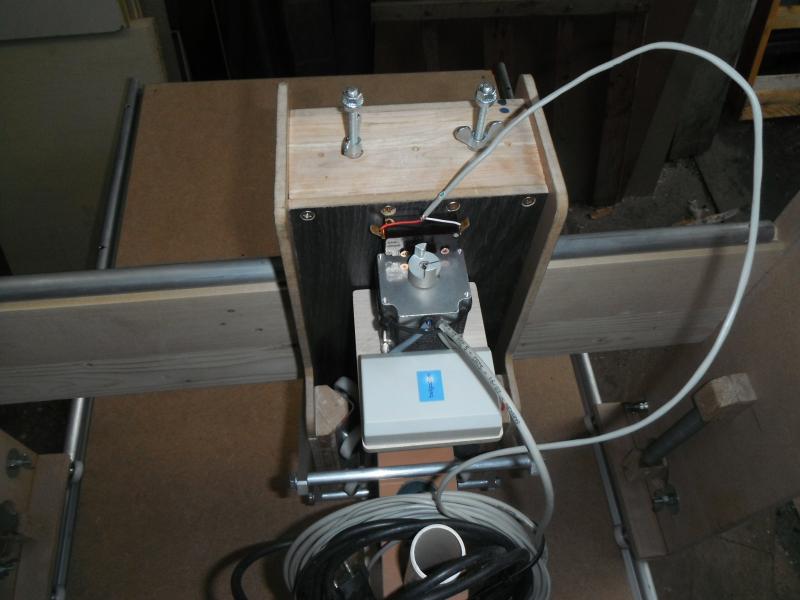

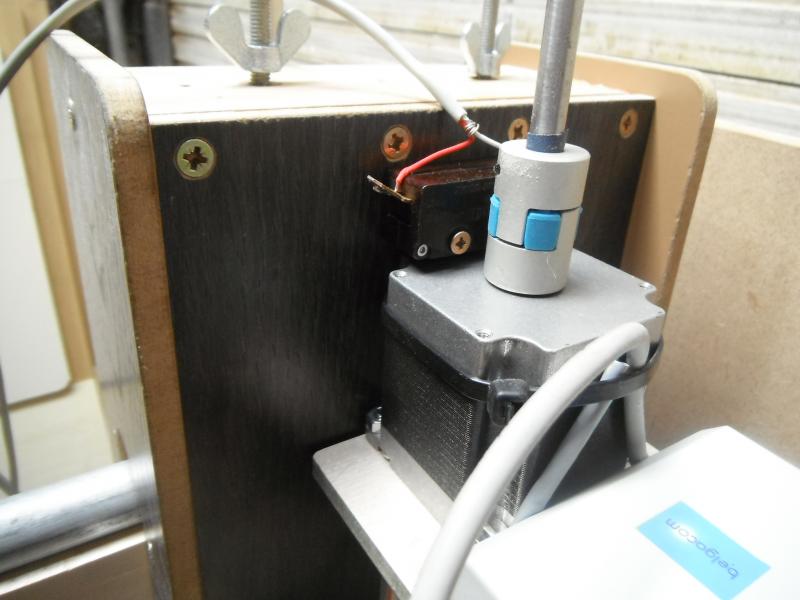

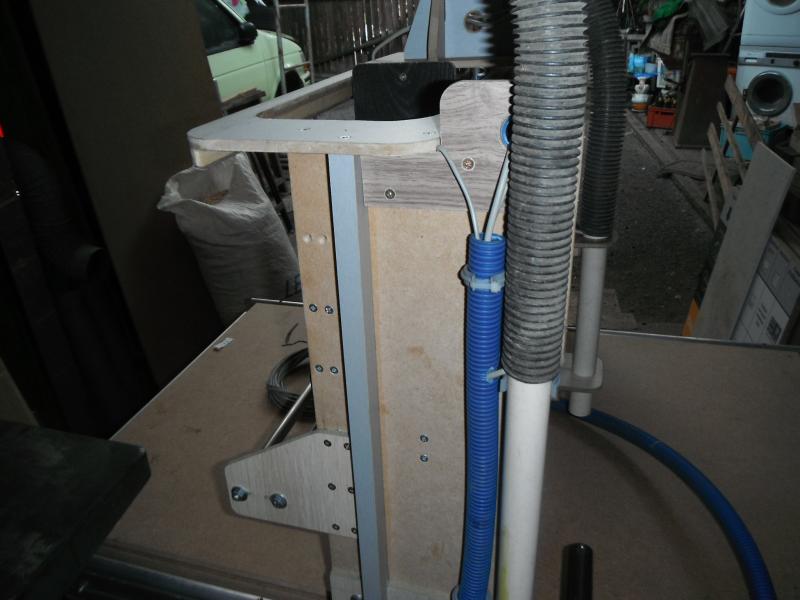

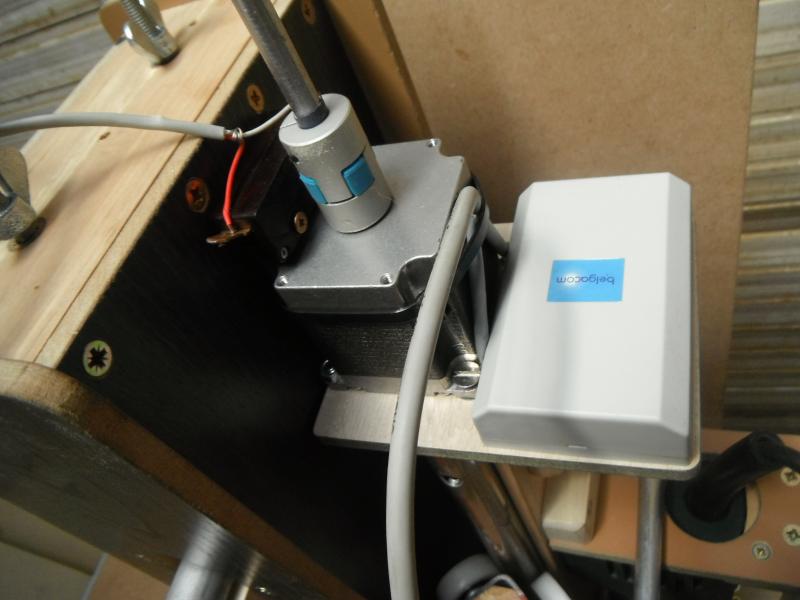

                                        Placement du moteur sur sont support et sa fixation sur le chariot du Y.
















Bonne semaine a tous, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 29 Jun - 08:13 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous,

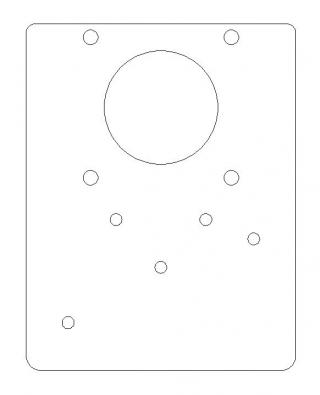

Voici des plans fait avec un logiciel de dessin 2D, et sauvegardé en DXF pour le transférer dans un logiciel pour crée un fichier GCode,


Ce G Code est une suite d'information pour l'usinage en CNC, Mach3, pour ne pas le cité.

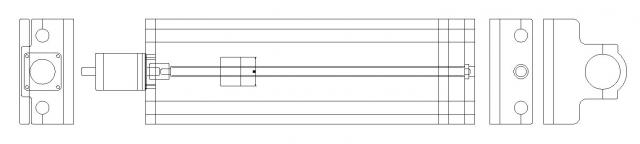

Dessin type d'un axe Z.


Dessin d'un plaque support fiches d'un boitier pour DB9-DB15-DB25.

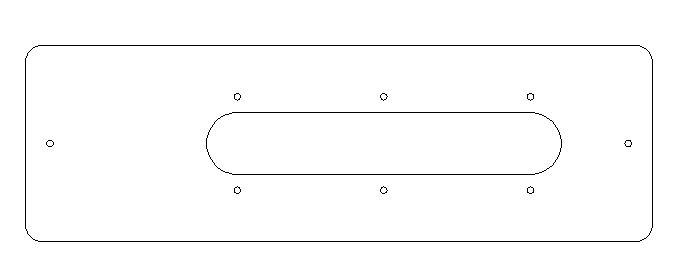

Plaque latéral d'un chariot, avec la poutre qui passe en sont centre.

Plaques de fixation latéral d'une courroie qui sera tendue pour la translation du chariot de l'axe Y.


Et plein d'autre,


Merci de me lire, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Fri 29 Jun - 22:48 (2012); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 29 Jun - 22:28 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous.
                                                             Premier test placement courroie de l'axe Y.





Va suivre deux vidéo sur YouTube
<voici la premiere,
http://www.youtube.com/watch?v=324wzK0kcyw&feature=youtu.be
<et la deuxième, un peut plus longue,
http://www.youtube.com/watch?v=ObCImlnvTwQ&feature=plcp
> et plein d'autre sur la chaîne YouTube de PapyKyKa.
Bonne soirée a tous, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 18 Jul - 10:17 (2012); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 2 Jul - 13:44 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

En route pour le dernier axe le Z.
                        Le guidage, deux support de galets sur un bout de hêtre, coupé en V ou sont placer deux tubes inox.








                 Un bout de hêtre  qui est découpe sur les chants d'un V a la scie circulaire et placé deux tubes inox par deux vis,
                  Sur lequel va coulissé deux patins de quatre galets de porte coulissante et tout cela fixer sur le chariot de l'axe Y.


Des autres photos ? oui, A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 18 Jul - 10:21 (2012); edited 1 time in total
Back to top
Jean-Mich
Guest

Offline




PostPosted: Mon 2 Jul - 16:52 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Très beau boulot papyky ça force l'admiration Okay


Cordialement Jean-Mich


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 2 Jul - 19:12 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Merci Jean-Mich.
Mais pour moi c'est facile c'est du bricolage.


Mais ces deux jours est réservé pour la réparation des triangles de suspension sur mon Chrysler Grand Voyager (520.000 Km)
http://cnc-papykyka.xooit.be/t197-Mon-vehicule-de-500-000-Km.htm
Faut dire que j'ai travailler comme mécano quelque année, alors....

Bonne journée, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 5 Jul - 08:40 (2012); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 3 Jul - 21:16 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

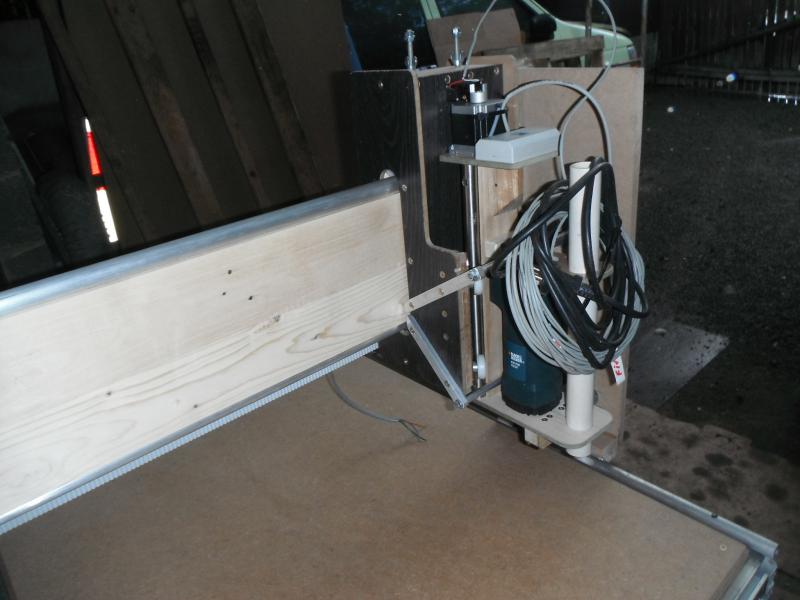

Continuons le chariot avec l'axe Z.
                      Apres avoir usiné les deux plaques chez Marc sur sa CNC en bois,
                         Assemblage des divers éléments de la broche et de sont axe.














                           Le tube blanc diamètre de 32 mm servira pour l'aspiration.


La suite du montage de la table "Festool" en CNC est sur la page Deux. Clic sur cette  adresse.
http://cnc-papykyka.xooit.be/t195-Construction-d-une-table-croisee.htm?star…

Photos GM 38 - PM 57
Pas de critiques, 2215 visiteurs sont venu voir du 12/06/2012 au 19/03/2013.

 Merci a vous d'avoir venu faire une visite sur le forum.

Bonsoir a tous, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 21 Mar - 21:19 (2013); edited 8 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 4 Jul - 09:15 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous.


Voici le dessin réalisé sous AutoCad pour la fixation du moteur et de sa boite de connexion.




Vue complète avec les divers composants.





Le dessin prêt pour le transfert dans le soft de la machine CNC.


A plus Kaa, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 5 Jul - 07:49 (2012); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 4 Jul - 16:12 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut,
                                              Aujourd’hui montage de la broche sur le chariot de l'axes Z.
                                       Qui sera placer entre ces deux supports a placer sur le chariot de l'axe Y.

                                   Les deux plaque du chariot de l'axe Y. est modifier pour suporté les patins de l'axe Z.





                               Montage du moteur de broche, qui est une petite afleureuse BD de 600 W


                                                         Reste la plaque du support moteur a usiné et a placer.
Cette afleureuse n'a pas de variateur de vitesse, qu'a cela ne tienne on placera un circuit dans le boitier de commande pour varier sa vitesse.

A++ PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 9 Aug - 08:30 (2012); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 5 Jul - 21:12 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous,
                                   Montage de l'axe Z. sur le chariot de l'axe Y.







                                                                 Vue sous les quatre cotés.

                                                  Le moteur de translation du chariot Y. sur le portique sur X.





                                      Reste a placer la plaque du moteur et de tout régler les jeux, mais ce sera pour plus tard.


Bonne soirée a tous, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 18 Jul - 10:28 (2012); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 6 Jul - 19:12 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous.
                                               Démontage de tous les galets pour les "Maté" pour enlevé le jeu.
                                                        Et les mettre au tour pour rectifier le diamètre.
                                                      Remontage de l'axe Z., c'est déjà beaucoup mieux.










Le reste a demain, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 18 Jul - 10:30 (2012); edited 1 time in total
Back to top
C.phili


Offline

Joined: 08 Apr 2012
Posts: 4
Localisation: Comines (Belgique)
Loisirs: mécanique
Date de naissance: 20/01/1958
Masculin

PostPosted: Sat 7 Jul - 05:47 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut
Le bois n'est plus mon fort mais y a pas a dire, t'a de l'idée Okay
Philippe
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Vouloir, c'est pouvoir


Back to top
Visit poster’s website
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 7 Jul - 17:12 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Presque rien ce jour !!.
                                          Apres du démontage du portique pour placer les couroies du portique de l'axe X.


                                                                                               Création des fixations des courroies T5.





                                                                                           Les différent cotés sous la table "Festool"




                Ici on vois le tracé de la découpe qui doit être fait pour le passage des blocs de fixation des courroies dans les 4 coins de la table.
                                   Et faire une boutonnière pour le passage de la vis de fixation, pour régler le latéral de la courroie.



                                                                   Voici a quoi ressemble le system de fixation des courroies.



Bon dimanche a tous, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 18 Jul - 10:31 (2012); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 8 Jul - 20:39 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut, une seule photo ce jour.



Ce qui a été fait ce jour :


Découpe des 4 coins du renfort de la table "Festool",
pour permettre le passage des blocs de fixation des courroies de translation du portique de l'axe X.


Démontage des roulettes des guides inférieurs pour les matés pour supprimer le jeux entre roulements et axes (Sertissage).
Remettre au rond des roulettes au tour, (Jusqu’à 1 mm de voilage), et remontage des guides inférieurs.
Avec le positionnement de support moteur qui passe sous la table "Festool" et qui supporte,
Moteur et transmission, palier de commande des courroies de translation du portique de l'axe X.


Démontage de l'ensemble de l'axe moteur et paliers des courroies du moteur X., et fixation des pignons des courroies de l'axe X.,
Par une vis noyée dans le pignon de 3 mm x 5 mm de long sur le moteur et l'arbre de transmission.
Placement de la boite de connections des câbles du moteur sous cette travers, repossioné toute cette partie sous la table.


Reste a placer les "interrupteur de sécurité" en fin de chemin de roulement de l'axe X., mis en serie.
Et le fin de course du point "zéro machine" X..

Et c'est tout, pour un dimanche c'est déjà bien, NON ??, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 18 Jul - 10:32 (2012); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 9 Jul - 19:10 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Lundi est un jour productif.
                                                 Montage définitif du chariot sous la table "Festool" de l'axe X.

                                                L'une des fixations et réglage des quatre coté des courroies de l'axe X..





                                                                  Les différentes vue sous la table "Festool"

                                                                                   Le moteur sous la table





Et c'est tout, la suite a plus tard, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 12 Jul - 08:55 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous.


                                                  Placement des butées sur les quatre cois de la table de l'axe X.
                                                      Et du contact de mise au zéro machine sur ce même axe.








La suite a toute suite, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 18 Jul - 10:32 (2012); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 13 Jul - 09:12 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous.
                                Pas de photos ce jour, enfin pas encore, car j'ai démonter le chariot de l'axe Z.
                               Pour placer l'écrou sur la vis de commande, mais dé que cela sera opérationnelle,



                               Une petite de l'assemble du portique, ou je suis occupé de refixer les deux morceaux.

PapyKy, bonne fin de semaine a tous.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 18 Jul - 10:33 (2012); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 14 Jul - 17:26 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Bon WE a tous.
                                                               Voici le montage du portique avec sont chariot.
                                         Tout les câbles sont des câble de téléphonie et les boite de connexion aussi,
                            Ce sont des câbles faraday-sé avec un enrobage d'un film aluminium plus un fil non isolé pour la masse.









                                                                         Quelques photos en tout sens.....



                           Le moteur de l'axe Z. l’accouplent sur le moteur est pour pouvoir le faire tourné avec une foreuse.



                                       Ici le moteur du mouvement du chariot de l'axe Y. et de la courroie pour sa translation.

Et c'est fini pour la suite ce sera plus tard, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 15 Jul - 14:48 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut et d'autres photos.


                  Les fin de course sont de marque "Homeywell" et les boites sont de chez "Belgacom", Ainsi que les câbles.

                  Qui sont des câbles grainer un film Aluminium et fil de terre pour la mise a la masse pour les interférences.










                                                              Reste a placer des capots sur les fin de courses.


                                           L'accouplement sur le moteur serre a placer une perceuse pour les tests.


                 Reste a placer les chemins de câble sur le portique et connecté les cables au boitier interface de commande vers le PC.
                                                        Et cela c'est pas une mince affaire a concevoir et placer.

Bon dimanche a tous, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 16 Jul - 17:41 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous.


Lundi c'est le jour du chemin de câble sur le portique.













Et cela n'est pas fini, a demain pour la suite, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 17 Jul - 14:35 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous.
                                                Voici le montage du chemin de câble du chariot vers le portique.













La suite va venir, PapyKy.





- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 18 Jul - 10:35 (2012); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 17 Jul - 20:25 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

La suite.













Mais il y a une modification a faire pour le tuyaux de l'aspiration, mais sera pour demain.


PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 21 Jul - 13:49 (2012); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 18 Jul - 21:10 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

La suite,










Tout les câbles des moteurs, broche et interrupteur de butées passe dans les tubes PVC,
Reste a placer un chemin de câble sur le coté de la table "Festool",


A++, Pour le reste, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 25 Jul - 23:40 (2012); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 20 Jul - 18:34 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous.


Reprise des travaux.


Pour utilisé cette table CNC Festool, j'ai besoin d'un support pour placer l'ordinateur,
Car cette table est prévue pour être transportée dans le Chrysler GV.
Alors j'ai récupéré un ancien support d'écran d'ordinateur,
Que l'ont plaçait sur le bureau, et que je vais fixer sur le profilé de la table pour qui coulisse.


                                                   Le support d'écran de bureau, et les tôles d'aluminium pour sa fixation.








                                                    Ce sont des bouts de tole de 6 mm qui sont coupé et usiné a la main.




                                     La fixation réalisée sur le profilé de la table Festool et qui de ce fait peut coulissé.







                                      Reste a placer le boitier de commande de puissance des axes de la machine CNC.




                                                    Restera a placer un support pour mettre le PC portable sur ce pied articulé.


A++, pour la suite du montage de cette table CNC festool, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 20 Jul - 18:56 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Et cela continue, Bonjour a tous.
Voila: le boitier va changer


Ce n'est plus celui vu précédemment mais sont frère jumeaux, est le même boitier mais pas la carte d'interface interne.
Cette carte est complète avec la commande et la puissance de 3 Ah sur chacun des 4 axes.
En fait un des axes (A.) ne sera pas utilisé, peut-être pour des réalisations en 3D, ce sera pour plus tard.












                                    Sur les dernières photos on peut voir le régulateur de vitesse pour la broche et de l'aspirateur.


La suite a plus, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 21 Jul - 20:43 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut et bonne fête de 21 juillet.


                          Le boitier de commande d'interface CNC doit avoir des prise pour la broche et l'aspiateur,
                                                 Interfacé par un relais via la carte de commande,





                                      Une tôle d’aluminium pliée et fixée au boitier qui supporte les prises 240 V.









                              Reste a placer le relais de puissance qui va l'alimenté en 240 V, mais via le régulateur de vitesse.


PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 22 Jul - 23:25 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Bonjours a tous.
Voici l'idée de départ, un support pour le boitier d'interface placer sous la table, oui
Mais il faut savoir accédé a la façade du boitier, et en plus il faut une tablette pour la souris de PC, oui
Alors, voila mon idée placer ce boitier sous le support de l'ordinateur sur le pieds dédier a cela, donc


                                                                          Un support sur le support.


                        Une boite qui recevra le boitier, et qui servira de bureaux pour la souris et le papier ou bloc note divers.




                                                           Ce boitier est un ex ampli de sonorisation.
                                 Et comme le boitier est prévu pour être placer sur des tasseaux, pourquoi sans privé.






                                                              Reste a faire le support sur le support.
La face avant du boitier sera relooker a ma façon, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 23 Jul - 19:31 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

C'est un grand jour celui de la retraite.


Merci a tous.
Voila ce que j'ai fait ce jour, a partir de vieux aluminium,
















Et voila c'est le support sur un autre support,
La suite a demain, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 24 Jul - 22:48 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Bonsoir a tous.

Voila ce boitier est terminé, reste a le placer sur sont support,
Mais se sera pour demain,








Cela va bientôt être opérationnelle, reste a placer un chemin de câble sur le coté de la table, pour déterminé la longeur des câbles et souder les conections DB9.


PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 25 Jul - 23:19 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Salut a tous.
                                                Voila le boitier d'interface est a sa place.



                           La face du boitier a bien besoins d’être relooker, non, moi je trouve, vais placer un autocolant










Et alors personne ne dit rien sur ce bricolage ? NON, Ha bon c'est que personne ne regarde mon forum.


Dommage, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 26 Jul - 12:58 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Bonne fin de semaine a tous.
Petit problème la tablette pour la souris est un peut trop souple,
Donc création d'un pied de support, des photos dé que cela sera fabriquer.











Reste le chemin de câble a placer sur le coté de la table "Festool", ça colle, a demain pour la suite.
Et tout est de la récupération ou provenant de brocante, He, OUI et ce a petit prix.



PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 28 Jul - 00:45 (2012)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014. Reply with quote

Rapide calcule.


Dimensions des possibilités d'usinage avec la table "Festool CNC".
Va être +/- de 920mm en X.
                  de 520mm en Y.
                  de 100mm en Z.


Ou bien encore,






La suite du montage de la table "Festool" en CNC est sur la page Trois. Clic sur cette  adresse.
http://cnc-papykyka.xooit.be/t195-Construction-d-une-table-croisee.htm?star…

A voir après mise sous tension de la bête, PapyKy.



Pas de critiques, 2215 visiteurs sont venu voir du 12/06/2012 au 19/03/2013.

 Merci a vous d'avoir venu faire une visite sur le forum.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 19 Mar - 09:52 (2013); edited 8 times in total
Back to top
Contenu Sponsorisé






PostPosted: Today at 01:49 (2019)    Post subject: "QuaKa-CNC" nom de cette CNC qui n'est plus (RIP) 25/05/2014.

Back to top
Display posts from previous:
Post new topic   This topic is locked: you cannot edit posts or make replies.    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Recherche de matériel en tous genres All times are GMT + 2 Hours
Goto page: 1, 2  >
Page 1 of 2


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
