Salut a tous, et je post a la place de mon fils Marc.


Fil dédier a la modification de la CNC Home Made que Marc qui est occupé de finalisé le montage.


Mais l'axe X monté sur vis a billes, au départ, sont trop long avec une vis a bille trop faible en diamètre,
Alors modification par deux courroies HTD 8M de 20mm de largeur.


Suite a cette modification, la courroie qui actionné les vis a billes de chaque coté de l'axe X.,
Est trop courte pour la longueur, alors solution, la coupé et placer un câble acier pour avoir suffisamment de longueur,
doux ces photos de bloc aluminium pour sa fixation, usiné sur la deuxième CNC construite.


Voici quelque photos des modifications.

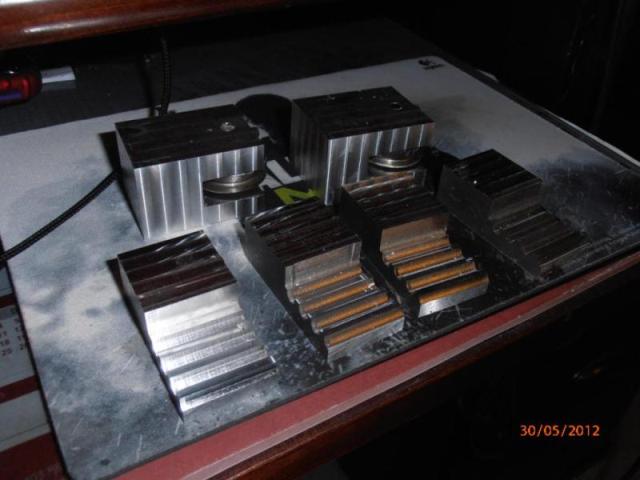

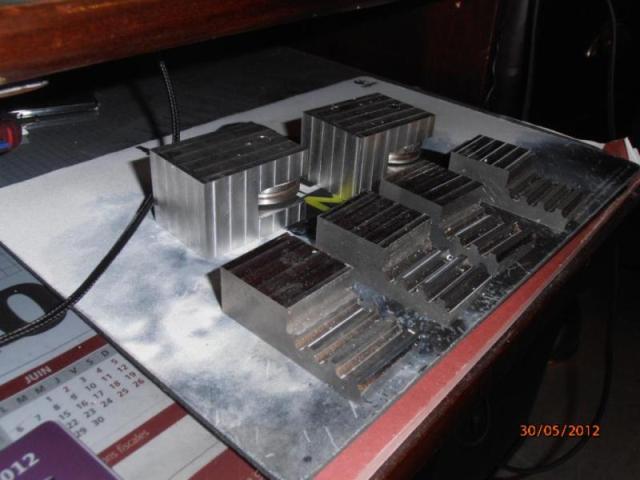

Ici on vois les blocs de retour avec un galet pour le câble,



Et les blocs qui serviront a fixer la courroie au câble,

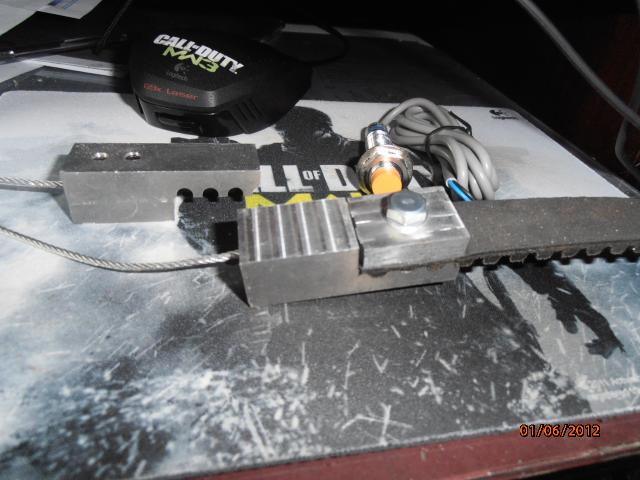

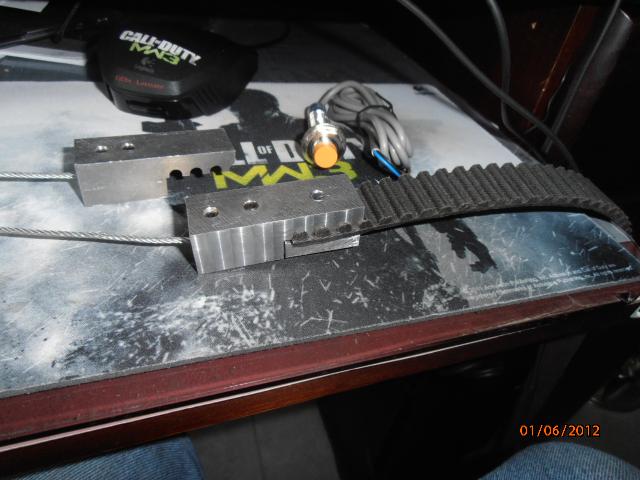

L'une des fixation câble couroie,



Le verso des fixations

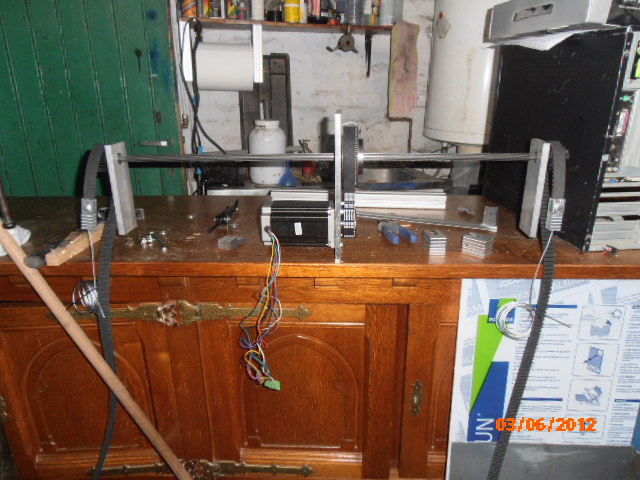

Ici un montage a blanc de la transmission moteur vers les deux coté de la table, avec un rapport de 1/2,

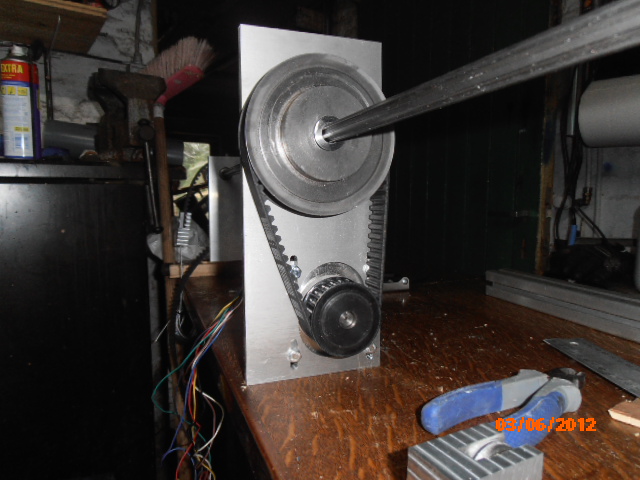

La fixation de la poulie avec la poulie de commande d'un des deux coté de l'axe X,

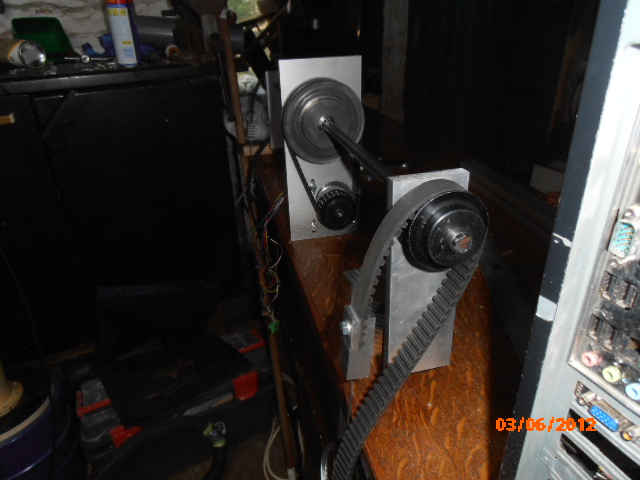

Vue d’ensemble de la transmission montée a blanc,

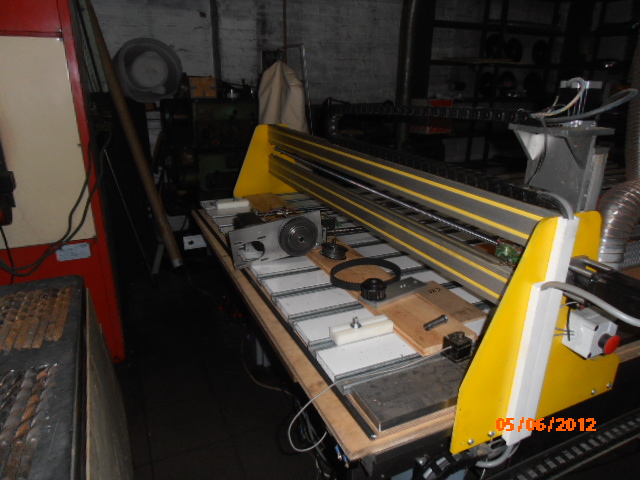

Préparatif du montage sur la machine,

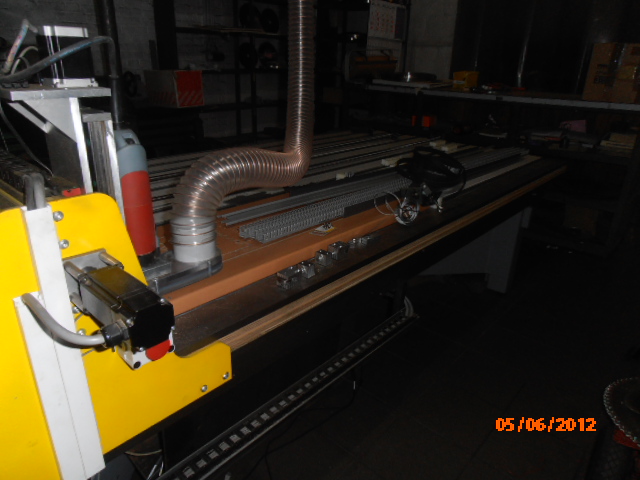

L'ensemble de la machine, avec en premier plans le moteur de l'axe Y.,



Cette modification est réalisée par mon fils Marc de cette CNC,
La suite en vidéo sur YouTube, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 15 Dec - 10:11 (2014); edited 17 times in total
Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Tue 5 Jun - 21:44 (2012)    Post subject: CNC-Ransart - 3000 x 1500 Mm Reply with quote

.................................................................................




Last edited by MarcFranc on Wed 31 Dec - 11:38 (2014); edited 4 times in total
Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Tue 5 Jun - 21:46 (2012)    Post subject: CNC-Ransart - 3000 x 1500 Mm Reply with quote

Bonjour a tous.


Vidéo avant modification de la machine,
Essais de fonctionnement sans usinage,
Mais l'on voie sur l'écran du PC l'avancement du tracé que la machine est occupé a suivre.


La suite a demain, FrancMarc.




Last edited by MarcFranc on Wed 17 Dec - 20:00 (2014); edited 4 times in total
Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Wed 6 Jun - 12:36 (2012)    Post subject: CNC-Ransart - 3000 x 1500 Mm Reply with quote

0......................................................................

Last edited by MarcFranc on Wed 31 Dec - 11:38 (2014); edited 4 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 6 Jun - 19:06 (2012)    Post subject: CNC-Ransart - 3000 x 1500 Mm Reply with quote

Salut a tous.


Voici deux vidéo,
L'une est l'usinage d'un bloc d'aluminium et l'autre la machine sur lequel ce bloc est installé sur l'axe du X.






Bonsoir a tous, PapyKy.






- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 15 Dec - 10:14 (2014); edited 1 time in total
Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Thu 7 Jun - 19:58 (2012)    Post subject: CNC-Ransart - 3000 x 1500 Mm Reply with quote


...................................................................


Last edited by MarcFranc on Wed 31 Dec - 11:39 (2014); edited 6 times in total
Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Sat 9 Jun - 09:46 (2012)    Post subject: Câblage du coffret de commande. Reply with quote

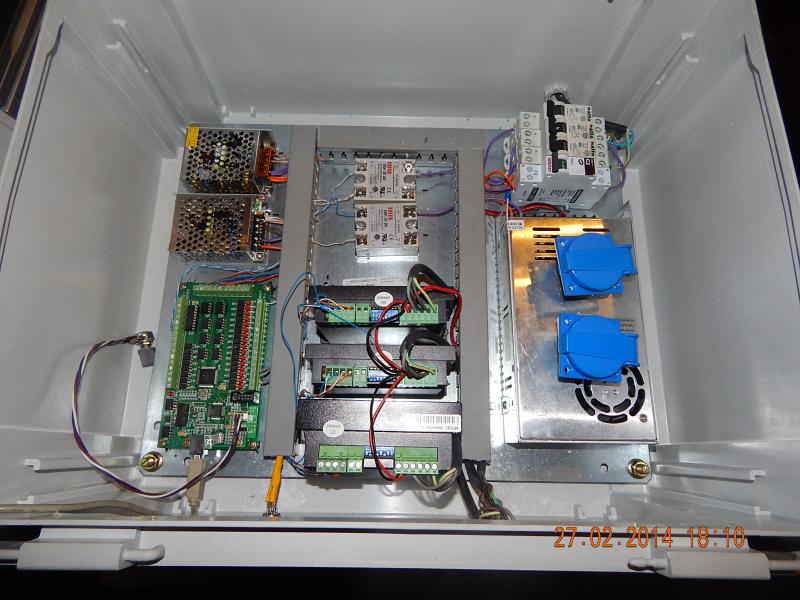

Samedi, c'est le câblage.




C'est beaucoup plus propre quand il y a des gaines.

Ici sur cette page la grand partie des photos et vidéo's, de sa construction.








Last edited by MarcFranc on Wed 31 Dec - 11:39 (2014); edited 3 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 27 Jan - 10:46 (2013)    Post subject: CNC-Ransart - 3000 x 1500 Mm Reply with quote

Une nouvelle Machine CNC est en cours de construction en acier de 4000x1500 de table, a voir ici.






Cette CNC est de nouveau en modification , câblage et hauteur du "Z".




A++, PapyKy.
