Bonjours a tous.


Voici un montage d'un nouveaux boitier pour commander une CNC.
Le boitier est une récupération d'une chaîne HiFi.

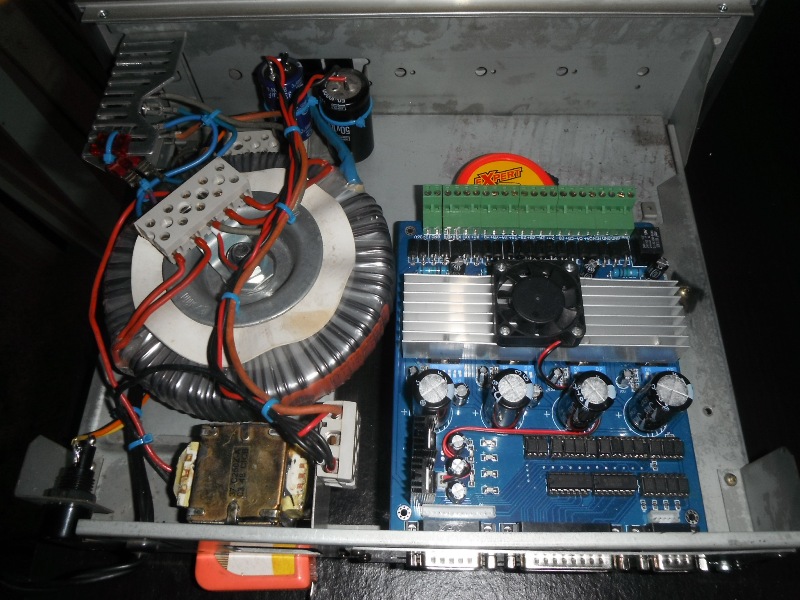

Les premières photos du montage.



Un transformateur torique de 2 x 12 Volts, un fusible de 10Ah entre les deux bobine, un pont diodes de 30Ah sur refroidisseur,
un condensateur de 3300 ùF , une self de filtrage, un condensateur de 10.000ùF, sortie 34 Volts DC.

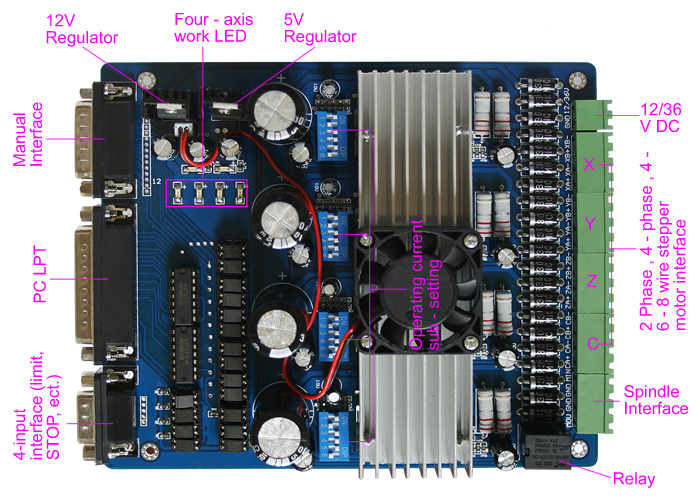

Résumé : Entrée 240 Volts AC et sortie Alimentation 34 Volts DC, entré sur la carte CNC chinoise de 4 axes avec 3 Ah de sortie Max des moteur.
La carte de commande est prévue pour une alimentation de 20 a36 Volts DC, avec sur la carte un redressement en 12 Volts et 5 Volts,
Pour les divers composants, un petit relais pour commander le moteur de broche de la CNC.


le ventilateur d'origine a été déplacé vers les refroidisseurs des regulateurs 12 & 5 Volts, un ventilateur de 35 Volt est placer et
souffle sur le refroidisseur des régulateurs TB6560.

Si vous voulez en savoir plus sur les alimentation BT DC, il y a un beaux site a visité ICI.
http://daniel.robert9.pagesperso-orange.fr/Filtre_de_nivellement_et_filtrag…

Bonsoir a tous, PapyKy.
http://www.befr.ebay.be/itm/CNC-4-Axis-TB6560-Moteur-a-Conducteur-Driver-Ca…
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 15 Apr - 07:33 (2013); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 24 May - 10:03 (2012)    Post subject: Boitier commande CNC. Reply with quote

Salut a tous.

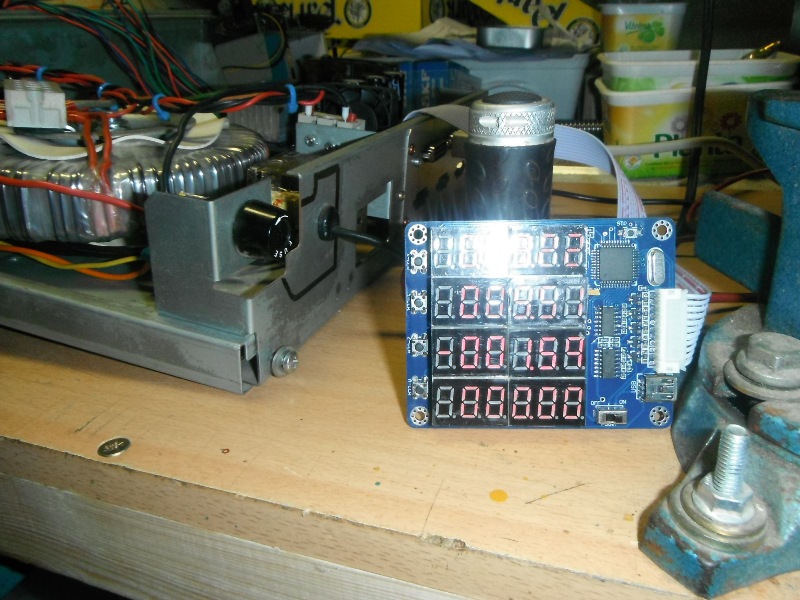

Voici d'autre photos.









Ça fonctionne sans bruit anormal sur programme "Mach3".


La suite dans une prochaine émission, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 25 May - 08:06 (2012)    Post subject: Boitier commande CNC. Reply with quote

Bienvenue a tous.

Suite a ce fil découvert sur la toile, je ne suis posé la question ??.
Voici un fil d'autre grands forum sur les machines outils.
Sur la modification de carte commande chinoise.


Carte commande PAP chinoises à base de TB6560


http://www.usinages.com/electronique-f4/carte-commande-pap-chinoises-base-t…


revu et corrigé, c'est vrais cette carte n'est au "TOP".

http://www.civade.com/post/2011/05/27/Controleur-pas-a-pas-Toshiba-TB6560-d…



Un autre site "en anglais" fait aussi des correction de cette carte.
http://www.cnczone.com/forums/general_electronics_discussion/110986-how_i_f…



Que faire ??,
Pour ma part et a première vue et essais ce va bien, même plutôt très bien.
J'attaque la carte avec du 34 Volts DC prés pure de reste d'ondulation du secteur 240V.
Je crois que beaucoup de montage on des problèmes du a cela, ce reste d'ondulation du secteur.

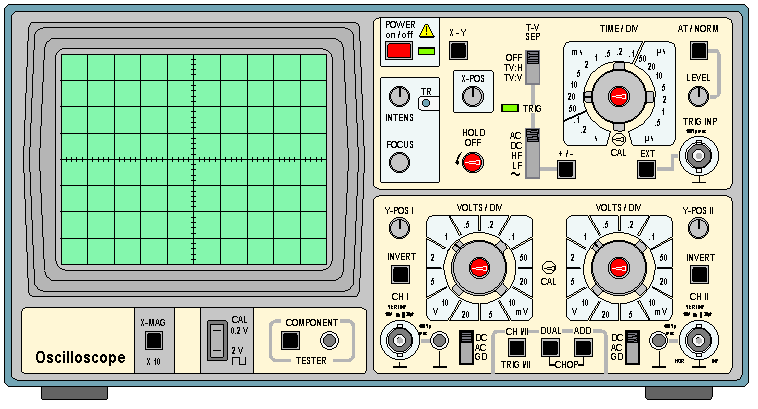

je vais une fois placer mon Oscilloscope sur cette alim pour vérifier cela.

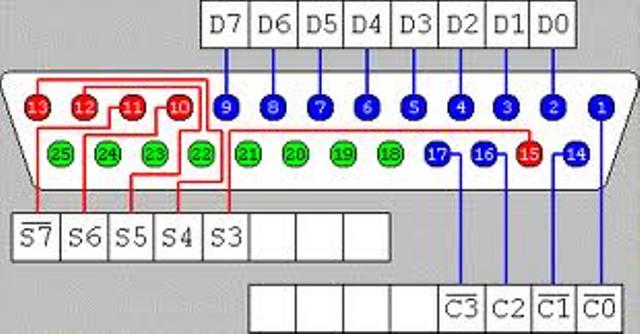

Pour l'utilisation avec le logiciel "Ninos" problème de connections du port LPT,
Mais il y a une possibilité de remédier a cela en détournant les connections du port,
Car "Ninos" n'utilise pas les pin's 1,14,16 & 17 qui sont utilisé par la carte.





Petite vidéo sera placée sur YouTube quand le coffret sera finaliser.
Par contre avec le programme fourni avec la carte, Mach3.
Pas de problème de connexion sur le port LPT.




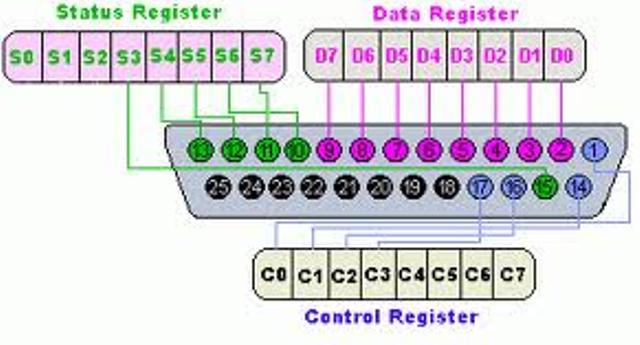

Vert = Masse.
Rouge = Entrée de signal.
Bleu = Sortie de signal.


Et bien cela n'as change depuis, toujours de la ........ , pour preuve changement de type de carte, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 3 May - 14:23 (2014); edited 5 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 27 Jan - 10:47 (2013)    Post subject: Boitier commande CNC. Reply with quote




------------------------------------------------------------------------------------------------------------------------
NEW - 27/01/2013
Une nouvelle Machine CNC est en cours de construction en acier de 4000x1500 de table, a voir ici.
http://cnc-papykyka.xooit.be/t413-CNC-table-4000x1500.htm

-------------------------------------------------------------------------------------------------------------------------
