Salut a tous.

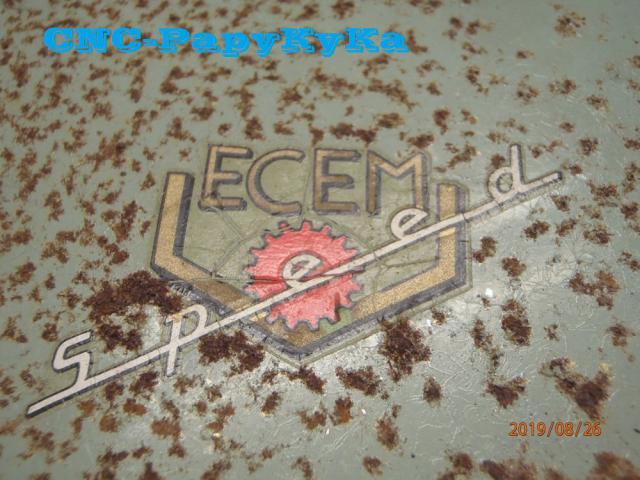

Une petit dégauchiseuse ECEM de 180 Mm, l'ensembles des tables font 850 Mm de long.



La voila, en piteux état, mais n'a pas beaucoup été utilisé au vu des 'fers' monté dessus.



Pas de moteur, donc, je vais voir si j'en ai un qui serais correct, dans mon stock de moteurs.



Premiére chose a faire le graissage des roulements.



Au cours du surfacage, je remarque que une tole sur les table sont collée, Pourquoi ??.





Le surfaçage des tables avec une disseuseuse qui sont bien oxydée, tout comme le châssis en tôle mécano soudée.



L'intérieur ne sera pas fait, Pas utile




Une vis de chaque coté est pour relevé le couteau, qui est bloquer, et tres dur a sortir.



Les 4 vis de maintien du contrefer sont bien calée mais sont sortie pour leurs graissage.



Par contre retiré les 'Fers', fut pas facile, car plein de rouille, normal au vu du prix d'achat,


Bon, je passe ce moment, qui a falut pas mal de temps, que j'ai eu pour les retirés,

A plus, PapyKy va diner.....


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 18 Sep - 23:48 (2019); edited 9 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 3 Sep - 15:55 (2019)    Post subject: PapyKy remet en état une petite dégauchisseuse (180 Mm) Reply with quote

La suite....



La poulie de l'arbre porte couteaux fait 50 Mm, et devrais tourner a +/- 5.000 à 6.000 tours.

Parmi les moteurs de stock........





Ce moteur de 1 Ch, (736W) a 1.500, (valeur téorique a vide), est un triphasé.



Qui pourais facilement tourner en Mono 240 Volts, par un condensateur sur la 3éme phase.



Je prend celui qui est déjà monter une double poulie et qui servira de volant d'inercie.



Et qui est a la bonne valeur pour le Nb de tours voulut,
Calule de vitesse  > 1500 t x 185/50 = 5.500 tours < Pile au milieux.



Reste a faire un support pour sa fixation et le réglage de courroie.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 4 Sep - 06:48 (2019)    Post subject: PapyKy remet en état une petite dégauchisseuse (180 Mm) Reply with quote

Personne pour y mettre son ....



La suite alors....




Un vieux pot de couleur verte, et une couche....



Cela est correcte après une seconde couche.



La fixation du moteur triphasé, 240/400 Volts, qui sera possible de convertir en Mono 240 V (condensateur).



Une simple tôle de 3 Mm, coupée, tracée, forée, pour y placé deux chainières pour sa fixation.



La poulie est trop prés de la tôle de la table, dé-grippage de son axe, pour la déplacé de 5 Mm.

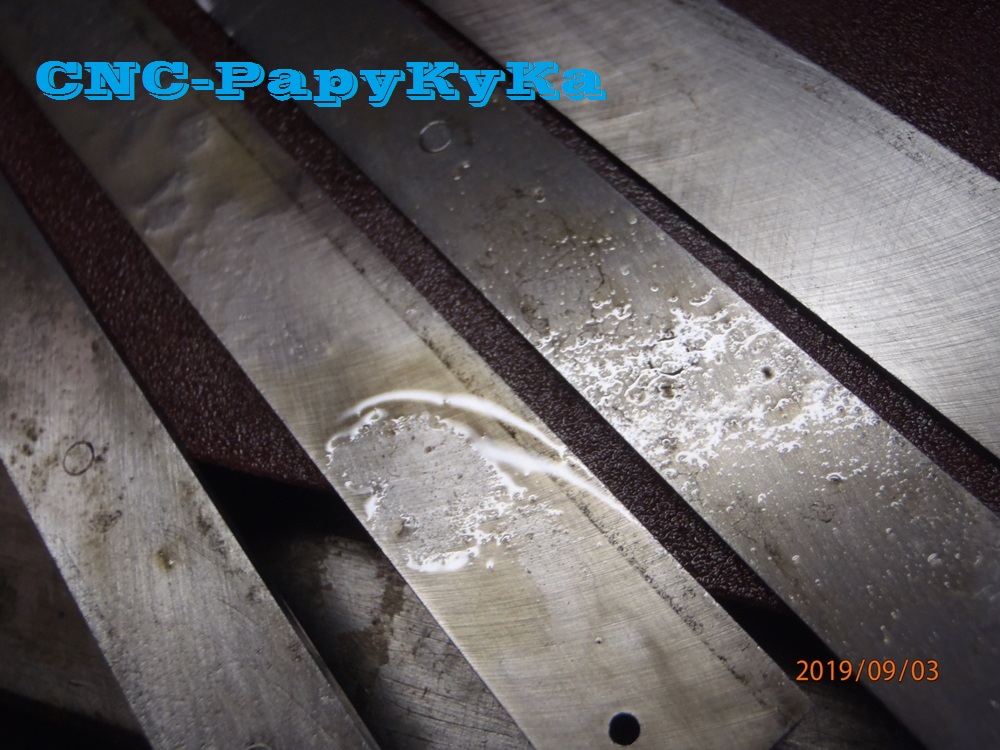

Entre temps, les huiles pénétrante ont fait leurs effet sur la rouille du 'fer de coupe' récalcitrant.



Qui sont poli a l'abrasif, collé sur un bout de planche 'Dégauchi', pour en éliminé tout traces.



L'abrasif en grain 120, ajouter d'huile moteur, et les 'fers' ont retrouvé un grain de 'propreté'.



Il reste a replacer les 'tôles' sur les tables, pour y replacer les 'fers de coupe' a hauteur de celle-ci.

A plus pour les derniers réglages, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 4 Sep - 16:03 (2019)    Post subject: PapyKy remet en état une petite dégauchisseuse (180 Mm) Reply with quote

La suite....

Le placement du (très bon) double faces, pour collé les tôles sur les tables.



5 bandes de 50.8 Mm (2 pouces), ce qui représente bien les 250 Mm des tables.



Les surfaces ont été dégraissée au solvant (cellulosique), pour un bon collage.





Le débordement de double face est coupé.



Et une bande de 'Masquage', est placer pour repeindre généreusement les bords des tables.



Reste a laissé séché la couleur, et retire la bande de protection.



Avant de y mettre la couleur, comme il y a pas de trous de vis, pour ce centré, (table de sortie).



j'ai placer ce bout de bois, pour placer correctement la seconde tôle, (table d'entrée).



Des nouvelles vis (au fond de la rainure) qui sont bien plus dur "8.8", et graisée,
Avec une empreinte hexagonal, plutôt qu'un simple vis de 'commerce', avec une simple fente.

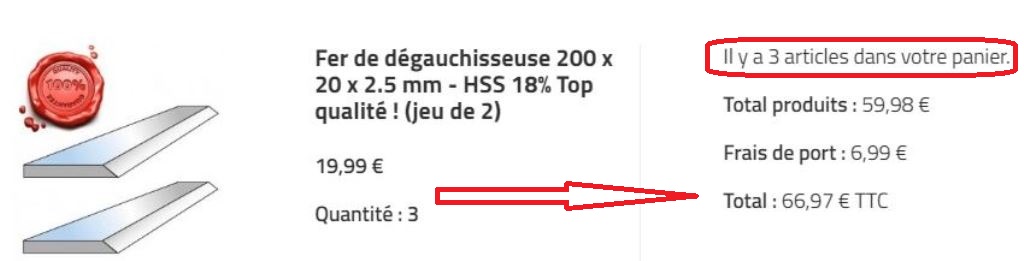

Un site de vente de 'fers' toutes marques.

Les vis du font de rainure sont comme butée et réglage de hauteur des 'fers',
Les 4 trous sont en fait des trous taraudés avec des vis de pression sur le contre fer,
Pour le blocage les 'couteaux' en HSS, qui ne peuvent pas avoir de contact avec les vis,
Car cela les briserais très vite, (L'acier HSS est cassant, comme du verre)



Un guide latérale est fait d'un simple cornière de tôle, fixer sur la table de sortie, (fixation guide)



Une chute de lame de 'Parquet' stratifier, de 60 Mm de haut est fixer avec les vis TF de 4 MM.



Reste a acheter un courroie de 1100 Mm pour pourvoir faire un essais de 'dégauchage'.

A plus, PapyKy, Qui ne gardera surement pas cette petite machine,
Sera mise en vente sur 2éme Mains. (site de vente en ligne Belge, idem a LBC en France.)


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 5 Sep - 08:51 (2019)    Post subject: PapyKy remet en état une petite dégauchisseuse (180 Mm) Reply with quote

Salut a tout ceux qui ne dise rien, :no:

Hier, achat d'une nouvelle courroie de 10 x 1100 Mm.



Cela revient a plus d'€uros que l'ensemble de la machine.



Le placement provisoire, car il reste a faire un système de tendeur, qui sera automatique.



Un ressort sera placer sur la fixation moteur pour tendre la courroie.



PapyKy, n'a pas résister a passé un bout de bois de 'RécuPal'.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 6 Sep - 14:20 (2019)    Post subject: PapyKy remet en état une petite dégauchisseuse (180 Mm) Reply with quote

Salut a tous, un tiroir ??

Cela serais une idée, mais des copeaux il y en a beaucoup.

Il en faut plus en volume, sinon tu passera plus de temps a vidé que de 'corroyer' les bois.
C'est 'Dégrossir le bois à l'extérieur' sur une face et un champ.



Un petit coup d'abrasif, pour l'ajustement les assemblages et arondir les angles.

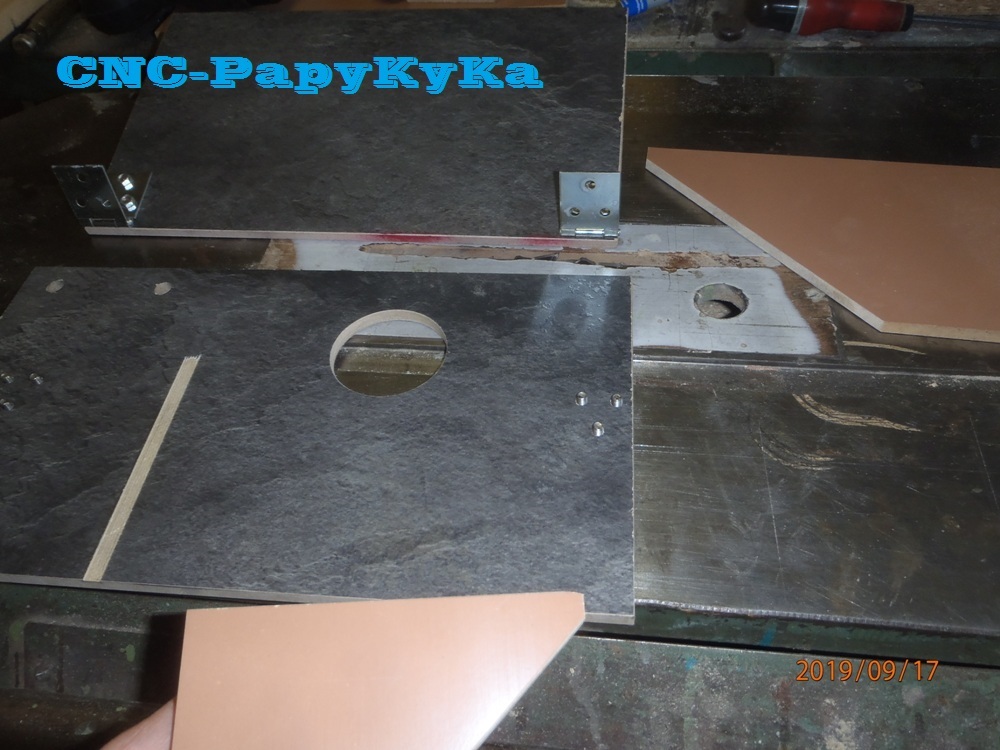

Le capot de protection courroie, sera réalisé d'une face de stratifier de parquet.



Beaucoup de petit bouts de bois coupé avec un angle, qui sont uniquement collé.



Ensuite le plateau qui servira de pose de la machine sur un établi a roulettes.



La découpe sera réalisé a la circulaire, pourrais aussi être faite a la scie sauteuse.



Une latte sera collée sur le périmètre pour permettre la fixation des 4 cotés de l'armoire.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 6 Sep - 22:05 (2019)    Post subject: PapyKy remet en état une petite dégauchisseuse (180 Mm) Reply with quote

La suite.

Le collage des petit bouts de bois ensemble pour crée des cintrages de 18°.



Et utilisé l'abrasif de la ponceuse a bande, pour ajuster le rayon intérieur.



Les sections seront assemblée avec simplement de la colle, et maintenu en place.



Encore une fois il en faut pas mal de petite presse.



Pendant ce temps que la colle durci, du 'RécuPal', (encore), pour faire des lattes pour le plateaux.





Sont recoupée en largeur et longueur, et seront collée et 'Cloutée'.



Et le cadre de base de la machine, est visée, après avoir, tracé, pré-foré (pour évité l'éclatement) et visé.



Le reste sera de faire une caisse a roulettes, pour placé le tout et recevoir les copeaux.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 7 Sep - 09:17 (2019)    Post subject: PapyKy remet en état une petite dégauchisseuse (180 Mm) Reply with quote

Salut a ceux qui passe sur cette page de 'bricolage'.

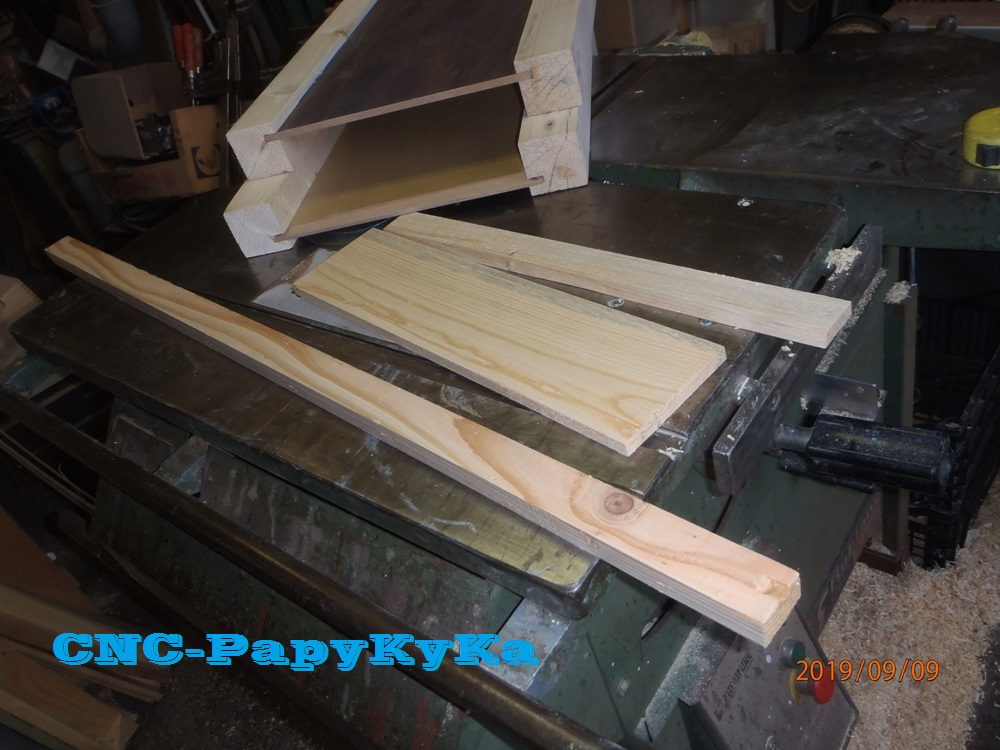

Deux chevrons de 'RécuPal', raboter quatre faces, et coupé en deux de 600 Mm.



Un paneaux de stratifié (RécuGSB) de 7Mm, est inséré dans un rainure faite a la circulaire.



Cela sera deux des cotés du 'Coffre a copeaux', les deux autres cotés seront aussi en stratifier,
Un cadre sera fait pour que l'un d'eux sera une porte, autre sera fixe.

A ++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 8 Sep - 22:25 (2019)    Post subject: PapyKy remet en état une petite dégauchisseuse (180 Mm) Reply with quote

Le bonsoir du dimanche.
Oui, c'est dimanche, mais ce n'est pas pour autant que l'on ne faire rien, Ici en Wallonie.

Les deux premier cotés qui seront aussi les pieds de la future table a roulettes.



La mesure est faite de 830 x 600 Mm, entre mes pieds, donc c'est les dimension de deux autres cotés à réalisé.



Encore du 'RécuPal', des morceaux de 105 & 82 x 28 Mm, quand il sont passé en raboteuse. 'deux faces'.



Un champ 'dégauchi a 90°, et déligner en deux, et repassé en raboteuse, pour avoir deux fois quatre identique.


Un coup d'abrasif,  :heart:



Un rainure est réalisé, pour inséré un panneaux de stratifier (RécuGSB).



Cela est simplement réalisé par retournement pour être au centre du bois (28 Mm) et sur 15 Mm de profond.



les deux fois quatre bois sont recoupé a longueur (830 & 600 Mm).



Un trait est fait de la largueur des bois, pour être 'entailler a mis bois', sur chaque bouts.



Les cadre ainsi réalisé, sont identique, reste a coupé les panneaux a bonne dimensions.


Un trait de colle dans les rainures, un peu aussi sur les 'Mis bois', et sous presses.....



Oui, il en faut beaucoup, des petites et des grandes.



Sur les coins, des bouts de MDF, et 8 petites presse, pour bien les presser.



Et reste a passer la nuit sous.......
, A plus, PapyKy, et a Lundi.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 9 Sep - 13:28 (2019)    Post subject: PapyKy remet en état une petite dégauchisseuse (180 Mm) Reply with quote

Salut le visiteurs.


C'est un genre de petite machine assez rare sur le marché, car les 'fers' ont 180 Mm.
Beaucoup ont des largeurs de 5 et 6'' (+/-126 Mm & 152 Mm)
Et j'ai trouver 3 jeux de fers neuf a ajuster car de 200 Mm, qui seront fournis avec,
Qui seront recoupé, car c'est des HSS, donc..... faut l'abrasif qui permet de les coupés.

La suite du montage des cotés du coffre a copeaux.



Les deux cotés sont plus léger, débarrassé des presses, et les assemblages passé a l'abrasif.



Les rainures sont comblé de colle....

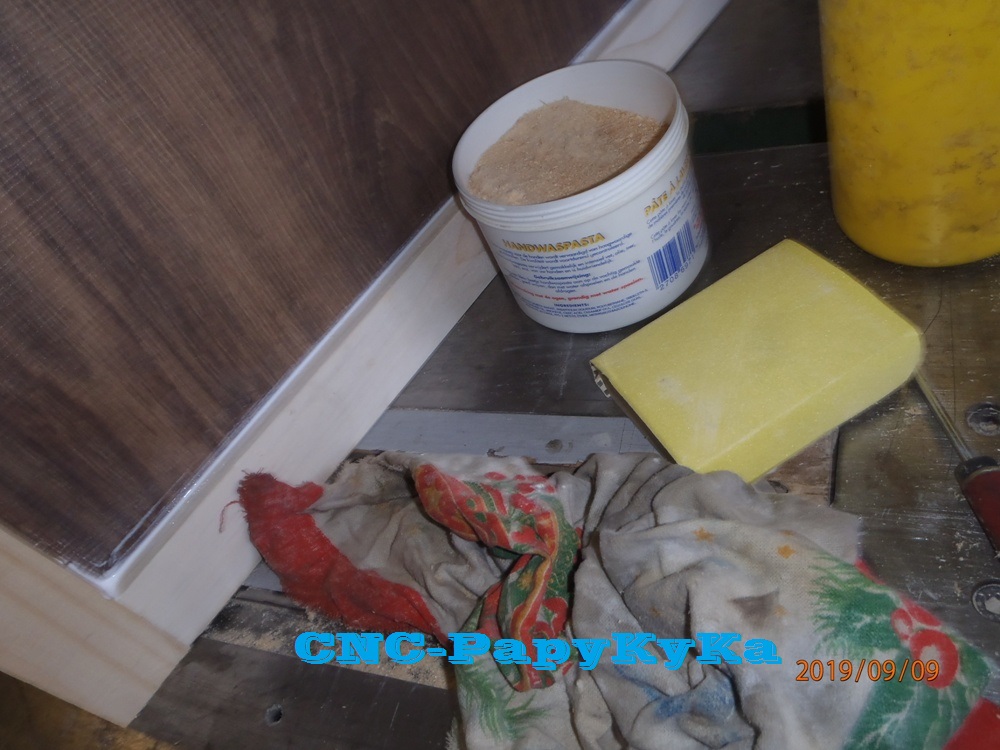

Les petites imperfection sont comblé de poudre de bois (Merci les ponceuses).



Idem des petit nœuds et trous de clous, Oui c'est de la 'RécuPal', il y a eu des gros clous.



Et encore du 'RécuPal' pour des lattes, pour les finitions des deux premier coté (pieds).



Qui sont collés, maintenu en place par des pinces a ressorts.



Reste a ajuster tous les cotés pour entré dans le plateaux de base de la machine.

Un des grand cotés seront collé, vissé, aux coté pieds,
Le dernier serra une porte, pour pouvoir sortir les copeaux.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 9 Sep - 20:35 (2019)    Post subject: PapyKy remet en état une petite dégauchisseuse (180 Mm) Reply with quote

Bonsoir a tout ceux qui .....

Le montage de trois cotés sur le plateaux supérieur, celui-ci ou sera possé la machine.



J'ai fraisé l'arrête a 45° de certain angles a la défonceuse.



Les trois cotés sont vissé sur la latte qui est entoure le panneaux.



Cela est bien stable, et il le faut, quand la machine va faire son 'Job'.



3 longueurs de vis utilisé, 30 - 40 et 80 Mm.



Le dernier coté, ici simplement posé, qui sera amovible, quand le plateau inférieur sera fixer au autres.



Donc, il me faut maintenant couper un panneau et le 'bordé' d'une latte de renfort.

A plus, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 10 Sep - 22:20 (2019)    Post subject: PapyKy remet en état une petite dégauchisseuse (180 Mm) Reply with quote

La suite....

Le plateaux inférieur.....



Un plateau de 'RécuGSB' a 1 €, et des planches de 'RécuPal', c'est pas .......




Couper .... raboter .... déligner .... couper .... voila de quoi faire ce plateau inférieur.



Des roulettes de GSB, pour pas beaucoup d'€uros de chez Ac...n.



Le dernier coté, qui doit pouvoir s'ouvrir pour sortir les copeaux de ce coffre.



Il n'y aura pas de charnières, sur ce coté amovible, il sera emboiter simplement,
Mais avec les deux poignées pour levé de 20 Mm et de le sortir.



Quelques morceaux de 'RécuPal'........ et un bout de 'plexi' ..... encore de la Récup, Oui il y a des trous ....



Mais cela ne gêne pas, car je n'ai besoin que d'une bande de +/-500 x 175 Mm.



Oui, c'est plus facile de faire des coins ronds, NON ??, et de couper a la circulaire les longueurs., les petits cotés a la scie a main, Oui, je sais......



C'est pas couper droit, mais un coup de lime, et ce sera parfait,
Mais ce sera pour demain,
, A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 11 Sep - 16:39 (2019)    Post subject: PapyKy remet en état une petite dégauchisseuse (180 Mm) Reply with quote

La suite, la finition de la 'Jauche a copeaux',


Cela est facile avec de bonnes 'râpe' et terminer d'un coup d'abrasif.



Des petites vis de 'RécupVis' sont mise, pré-forée pour ne pas percé le bois qui fait que 8 Mm.



L'on a toujours besoin de petit pois vis chez sois.





Cela fera un belle indicateur pour savoir le niveau du carburant de copeaux dans ce reservoir.




Deux lattes sont placée a l'intérieur, espacée de 29 Mm comme batée pour maintenir la porte verticale.



Les lattes intérieur de batée sont visée de l'extérieur, avec des avant tous pour évité d'éclater les bois de faible épaisseur.



Deux chanfreins sont fait a la machine sur les haut et bas, pour facilité son positionnement.



Essais avec la chute de latte, pour voir comment cela va allez pour le placement de cette porte.



Une troisième poignée est placée en bas de cette porte pour pouvoir levé et sortir du bas.



Reste a badigeonner le tout d'huile de lin, jusqu'a saturation pour une bonne protection, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 11 Sep - 21:44 (2019)    Post subject: PapyKy remet en état une petite dégauchisseuse (180 Mm) Reply with quote

Bonsoir a tous, oui, je sais que vous passé sans rien dire.


Une bonne couche au tampon d'huile de lin, est passé ce soir, une autre demain.



Cette huile de lin est 'siccatives' pour être rapidement sèche.



A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 12 Sep - 20:28 (2019)    Post subject: PapyKy remet en état une petite dégauchisseuse (180 Mm) Reply with quote

Bonsoir a tous.

La seconde couche d'huile lin est mise et la machine placée dessus.



Reste a fabriquer le capot de protection de la courroie.



Apres quelques bois passer, les copeaux sont bien presque toute dans le 'Réservoir'.




Et un emplacement pour les outils, fer de réserve, mais aussi le câble.



Le suite du collage du capot de protection, pas un clous n'y vis. :no: :no:



Les surfaces intérieur sont déjà passé a l'abrasif, pour être cylindrique.



Tout est placer sur le fond en MDF de 8 Mm, avec un trou, Pourquoi ?? .




Et pour maintenir l'ensemble des cales sont placée au dessus, et presses.



Sous l'ensemble du montage est placer un panneaux, avec du papier pour ne pas rester colle dessus.



Pas mal de colle, c'est vrais, pour combler les petits espace voyager.




Le tout est ajusté, avant le collage.






Il en faut pas mal de petite presse, mais aussi deux grande.



Donc maintenant faut attendre que cette colle rentre dans les bois.

A plus, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 14 Sep - 00:43 (2019)    Post subject: PapyKy remet en état une petite dégauchisseuse (180 Mm) Reply with quote

Personne !!!.

Bon, c'est pas grave !!!.

La suite le capot de protection, Mais pourquoi ce trou a hauteur du moteur ??




Apres avoir retiré les presses, il faut retiré le papier rester collé.



Et il faut aussi 'surfacer' le champs, cela fait 60 Mm de haut ce capot protecteur.



L'intérieur est correcte, juste un coup d'abrasif fin et c'est bon.



Et arrondir les deux demis ronds, mais a l'équerre, donc un équerre est placer sur la ponceuse a bande.



Le bord est aussi passer sur l'abrasif.



Et avec un défonceuse avec une fraise a 90°, un chanfrein est fait sur la partie qui sera a l'extérieur.



Un couche d'huile de lin, qui servira de 'bouche pores', qui sera mis en couleur verte.



L'intérieur restera quel quelle, Et ce trou ???, vous avais trouvé !!




A demain, a Oui, c'est le 14 septembre.......et c'est....




Samedi jours de 'fête', car il y 51 ans, PapyKy épouse MamyJoe, Bonsoir a tous.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 14 Sep - 22:58 (2019)    Post subject: PapyKy remet en état une petite dégauchisseuse (180 Mm) Reply with quote

La suite ....






Un coup d'abrasif et de la peinture a l'huile, sur ce capot de bois, pas un seul clou, et encore moins de vis.



L'accouplement conique poulie est coté moteur, et l'extérieur pour être utilisé pour faire autre chose.



Un bon nettoyage et passage d'un taraud pour la remise en ordre avec prise de dimensions .



Une seconde couche sera posée quand il sera possible de passé un coup d'abrasif.

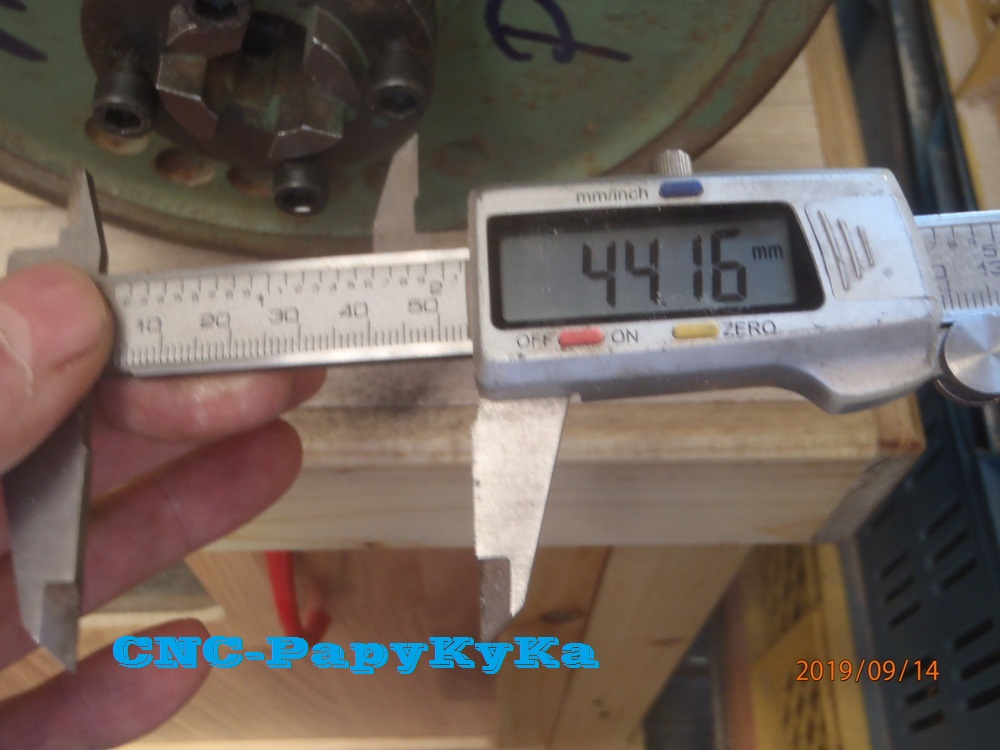

Cela pour pouvoir avoir les cotes pour un petit dessin en DAO, A++, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 16 Sep - 20:22 (2019)    Post subject: PapyKy remet en état une petite dégauchisseuse (180 Mm) Reply with quote

Bonsoir a ceux qui.....


La suite, après avoir remis une seconde couche de couleur verte.



Une prise de cotes, pour faire sa fixation.



Un bout de bois, sera usiné a la circulaire, Une encoche pour le passage de la courroie,
Une batée pour ce loger dans la rainure du châssis, suivant les cotes relevée.



Deux trous sont fait (M10) pour le passage des boulons.



De la colle est placée sur ce bloc de bois, placer par deux coute vis, par l'intérieur.

Une presse est placée pour toute une nuit, pour coller le bloc a l'intérieur du capot.

A suite demain, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 17 Sep - 19:44 (2019)    Post subject: PapyKy remet en état une petite dégauchisseuse (180 Mm) Reply with quote

Salut, la 'foulle', Oui, pas mal de visiteurs.

Plus belle que a l'origine
Sais pas.
Mais cela sera bien utile a un amateur de bricoleur du bois, comme PapyKy, Twisted Evil

La suite....



Ajout de colle, et perçage du bois du coffre, en 10 Mm.



On peut le replacer avec deux vis de M10 x 80 Mm de long, les écrous a l'intérieur.



Toujours personne pour dire pourquoi l'axe de la poulie est visible ??


Bon,
 l'on donne la suite....



Un bout de bois stratifier est percé d'un tous pour la poulie, et deux pour les vis M10.



Toujours pas d'idées,  :no:  :no:



Un autre paneaux est monter de charnières, mais pour que faire ???
A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 17 Sep - 22:24 (2019)    Post subject: PapyKy remet en état une petite dégauchisseuse (180 Mm) Reply with quote

Bravo RoToPat, cela est juste,




Donc la suite....



Un rainure est réalisé a la circulaire, profondeur d'un millimètre, pourquoi ??
(le stratifier est incollable).



Pour y collé un bois découpé a 45°, qui servira a régler l'inclinaison du plateaux.



La rainure sert de guide, mais aussi pour que le collage sois possible.



Deux presses maintienne pendant sa prise, A plus, PapyKy.


 Mais comment faire le plateau, qui maintiendra l'abrasif ??

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 18 Sep - 23:47 (2019)    Post subject: PapyKy remet en état une petite dégauchisseuse (180 Mm) Reply with quote

Salut a tous.


Ce matin petit dessin en DAO.



Il faut que cela tourne rond, car a 1500 tours faut pas de 'baloure'.

En bois, c'est pas solide, en tratifier comme le reste, possible,
En tole, cela va 'vibré', mais cela est possible......



Voila j'ai cela pour le réalisé.



A ++, je cour a l'hosto, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Contenu Sponsorisé






PostPosted: Today at 13:11 (2019)    Post subject: PapyKy remet en état une petite dégauchisseuse (180 Mm)

Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> Atelier PapyKy et des Membres. -> Outils de PapyKy. All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
