Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm


Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres.
Previous topic :: Next topic
Author Message
Jérémy


Offline

Joined: 23 Apr 2019
Posts: 27
Localisation: Saint Florent sur Cher
Locomotion: 208
Loisirs: Rugby
Date de naissance: 21/04/1985
Masculin

PostPosted: Sun 28 Apr - 16:11 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

PublicitéSupprimer les publicités ?
Salut PapyKy
En fouinant un peu j’ai trouvé cette machine d’occasion
https://www.leboncoin.fr/collection/1600076283.htm

J’ai échangé avec le vendeur qui a fabriqué cette cnc il y a quelques années pour usiner du bois,
alu et graver/percer des circuits imprimés.

Elle est faite en profile alu 60x60 avec un plateau en bois.
L’entraînement est réalisé avec des guides à billes et vis à billes au pas de 5mm.

La machine n’a pas été utilisée pendant quelques années...
Il est entrain de remettre en route le PC mais pas certain qu’il fonctionne toujours
idem pour l’alimentation et les drivers moteurs qui eux devraient être toujours OK.

Il devrais pouvoir fournir les pinces et quelques fraises pour la broche.
En pièces supplémentaires il y’a 1 alim, un driver moteur et un moteur neuf.

Il fournit un pc avec Ninos comme logiciel de fraisage qui me permettrait de faire les plans,
générer le fichier d’usinage et piloter la cnc.

Mais il me conseille de partir sur un autre logiciel style mach3 avec une autre carte d’interface
en usb car cela permet une meilleure fluidité et vitesse des mouvements. (Usinage plus rapide)

Ça me parait être qqch de sérieux donc je pense lui faire une offre
Qu’en penses tu ? Ça te parait risqué pour un candide comme moi ?


J’ai fait une offre à 500€, le vendeur est ok j’y vais le week end prochain!!!
Yes !
Il faut que je me renseigne du prix de la carte de commande 3 drivers

A+
Jérémy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 29 Apr - 07:12 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Salut & bon dimanche a toi.

Bonne affaire que ta réalisé, pour 500 €, car c'est pas le prix d'achat des guides et vis a billes,
Et la broche 'Kess' est une bonne 'afleureuse' de qualité, plus de 200 €.

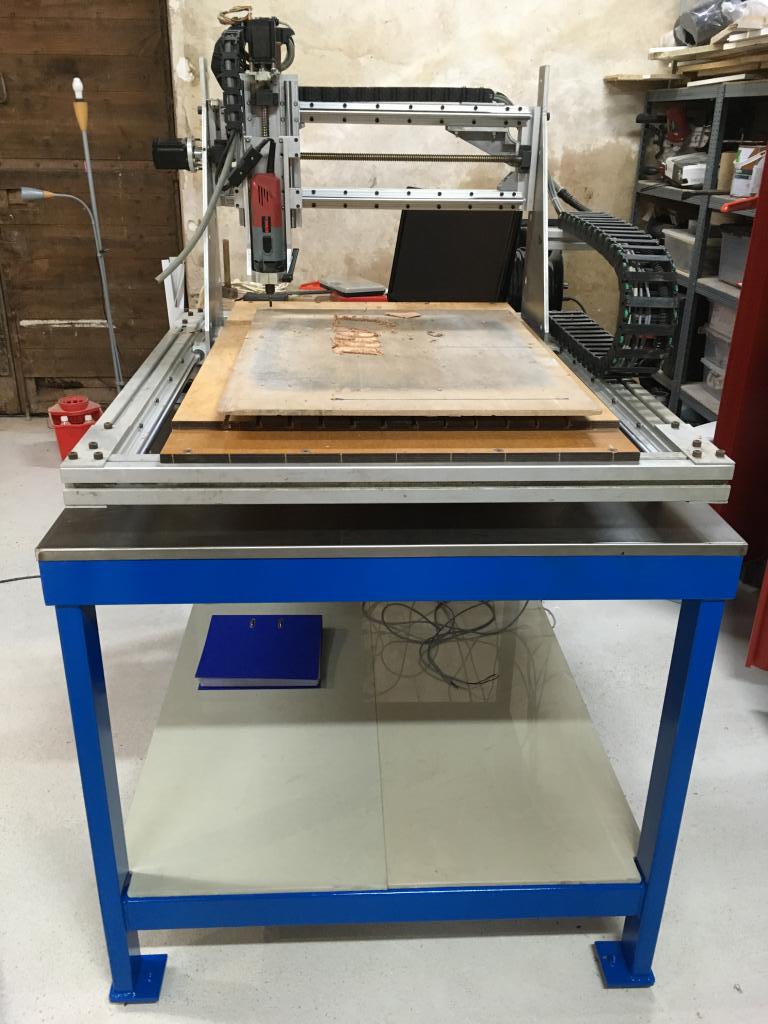

Photos prise sur le site.



Description
Je vends ma commande numérique 3 axes
Elle fonctionne mais elle est à finir ( fin de course à installer, driver à fixer etc... )
Dimension de travail environ 600x800x200
Broche de marque KRESS
Vendue avec
1 moteur supplémentaire
1 alimentation 48Vdc de réserve
1 pc avec logiciel Ninos
1 coffret industriel pour mettre le Pc et écran
Elle n’a pas fonctionné depuis longtemps donc je ne garantis pas le bon fonctionnement du PC
A prendre sur place
Faire offre
Contact par sms ou mail

Je crois que ce serais un bon montage au vu des photos,

Ninos, Mon fils et moi, avons passer par ce logiciel au début, mais beaucoup de problèmes.

Seul modification a réalisé serais les fin de cours des axes, et une petite carte de commande 3 driver
Et passer sur Mach3, et c'est vite opérationnelle, bon achat en vue, vas-y, valeur du mathos +/- 1000 €,








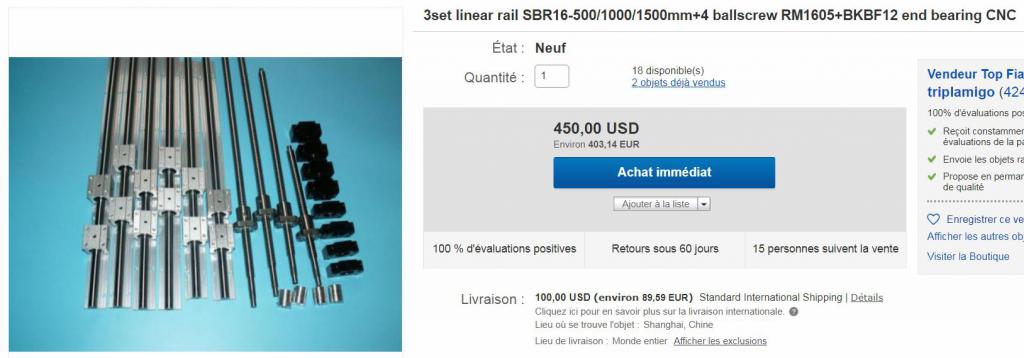

Petites idées de prix, suivant les dimensions, cela change beaucoup avec les offres du marché.

Si tu l'achéte, ouvre une nouvelle pas ICI, car cette page est uniquement pour la présentation, Merci, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 29 Apr - 07:37 (2019); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 29 Apr - 07:27 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Bonne affaire pour 500 €,

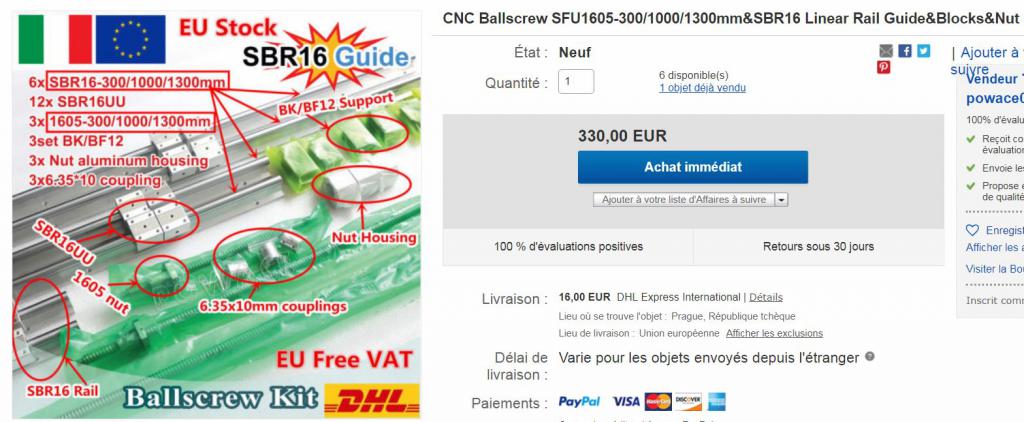

Voila un CNC a bon compte, reste a replacer cela, et utilisé Mach3.



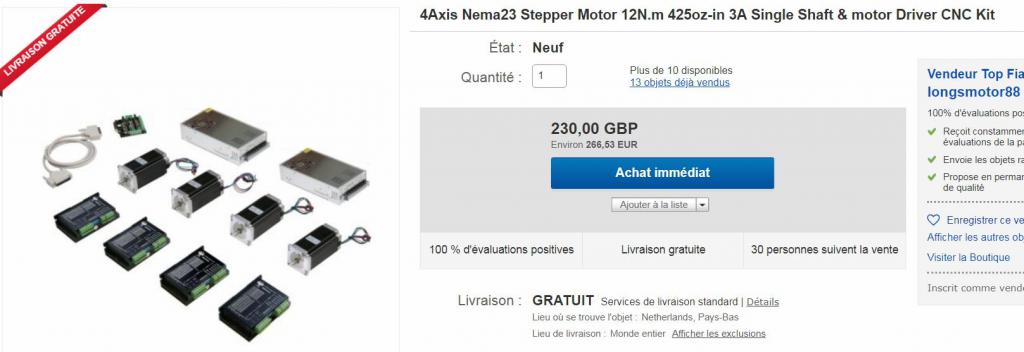

Plus 3 fois.



Plus les fin de course.



A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 29 Apr - 07:33 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Salut Jérémy.

Bonne affraire, reste a allez le chercher, car par transporteur cela sera plus d'€€€€€€€€€€€€€€€€.

Il faudra lui donner un 'Nom'....



Comme tu peut le voir, j'ai déplacer pas mal de choses, dans 'ta pages présentation', pour plus de rigeur.

Vite, vite des photos, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Jérémy


Offline

Joined: 23 Apr 2019
Posts: 27
Localisation: Saint Florent sur Cher
Locomotion: 208
Loisirs: Rugby
Date de naissance: 21/04/1985
Masculin

PostPosted: Sun 12 May - 19:07 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Salut PapyKy

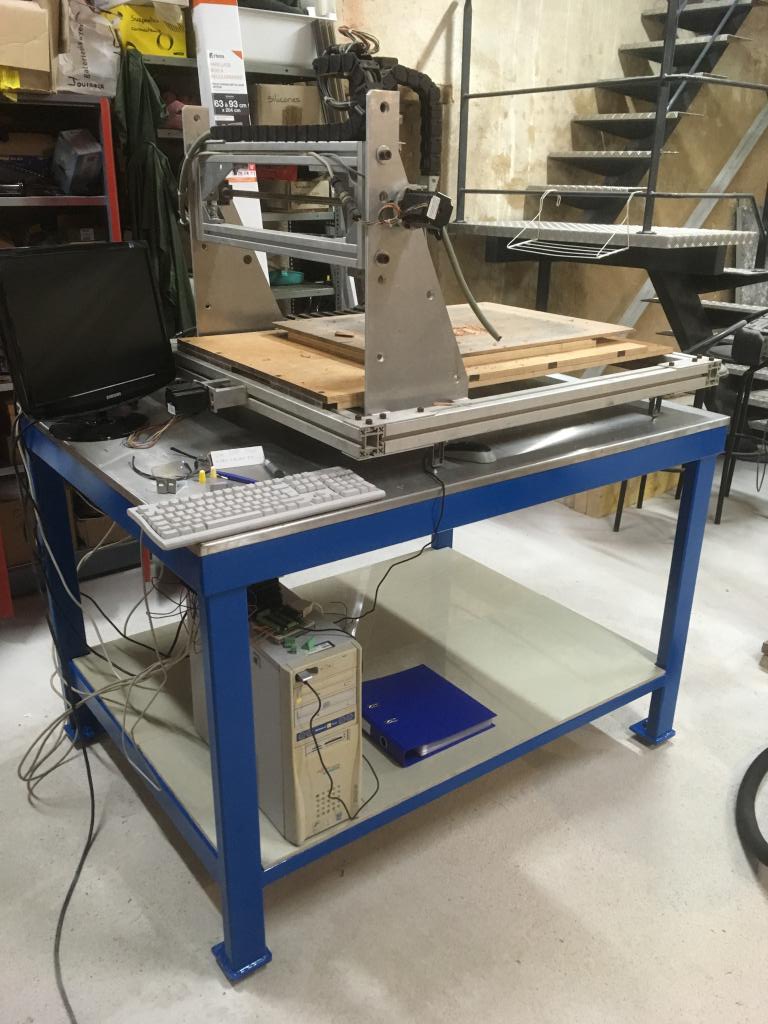

Après 15 jours d’attente et 600 km parcourus j’ai enfin récupéré ma fraiseuse cnc ce matin.

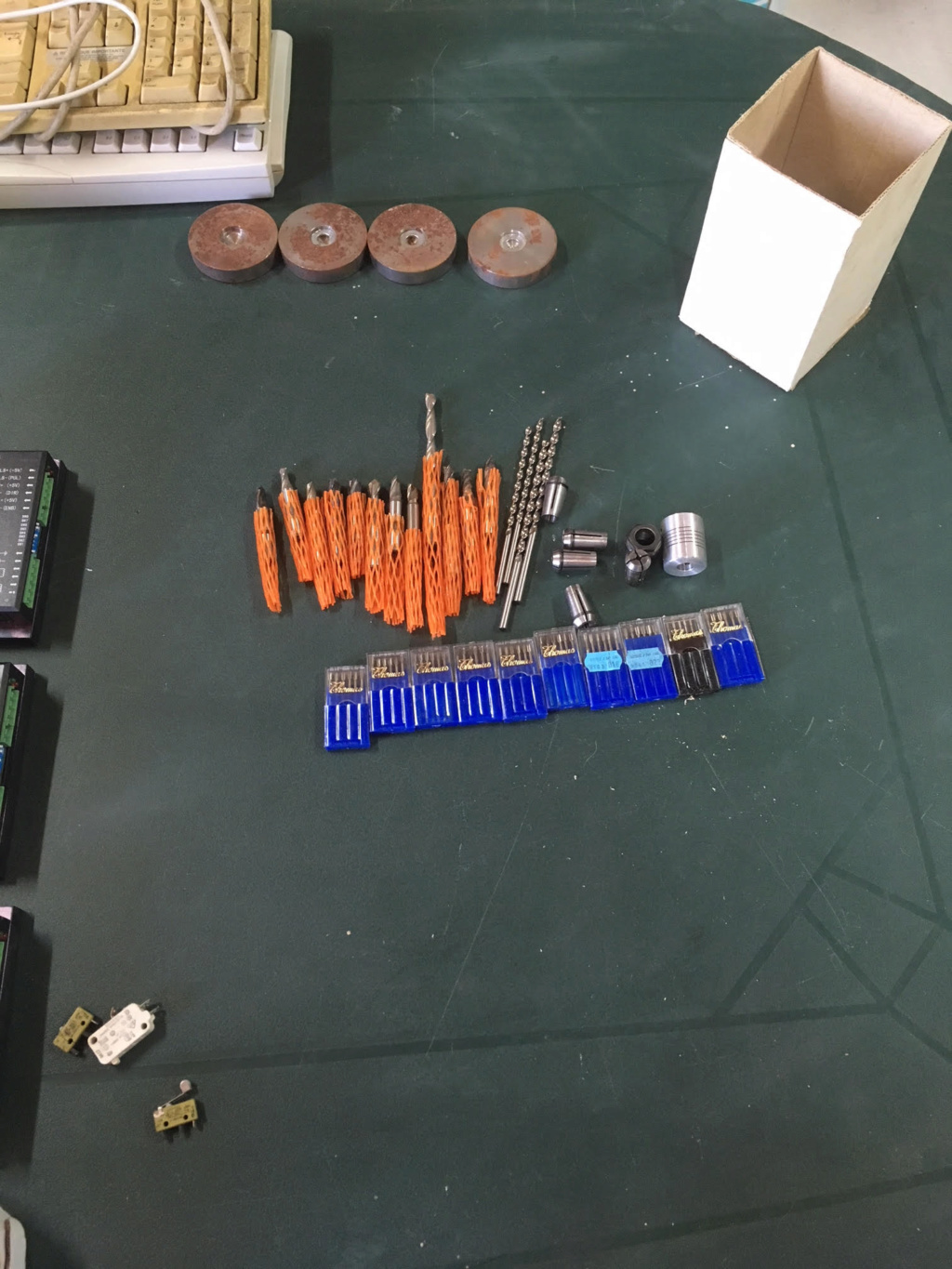

Avec la machine, le vendeur m’a fourni une douzaine de fraises en 2, 3 et 4 lèvres,
également une dizaine de boîte de fraises miniatures ainsi que des forêts.

J’ai aussi une entretoise d’accouplement moteur / vis sans fin..

Pour la partie électrique j’ai ceci :

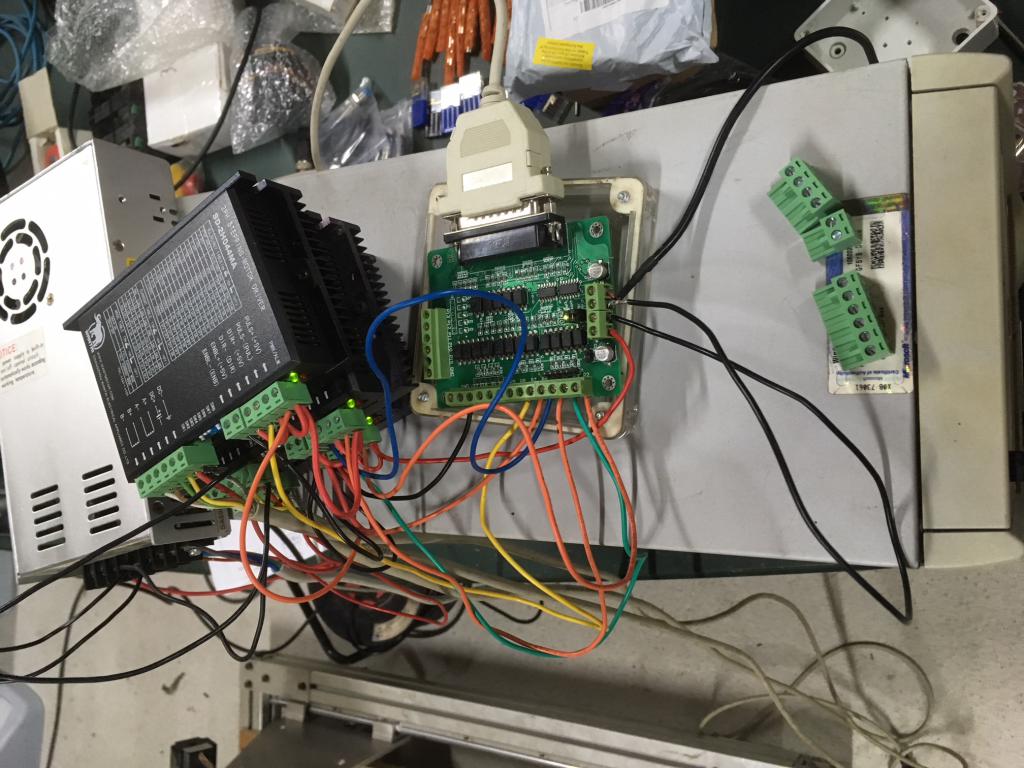

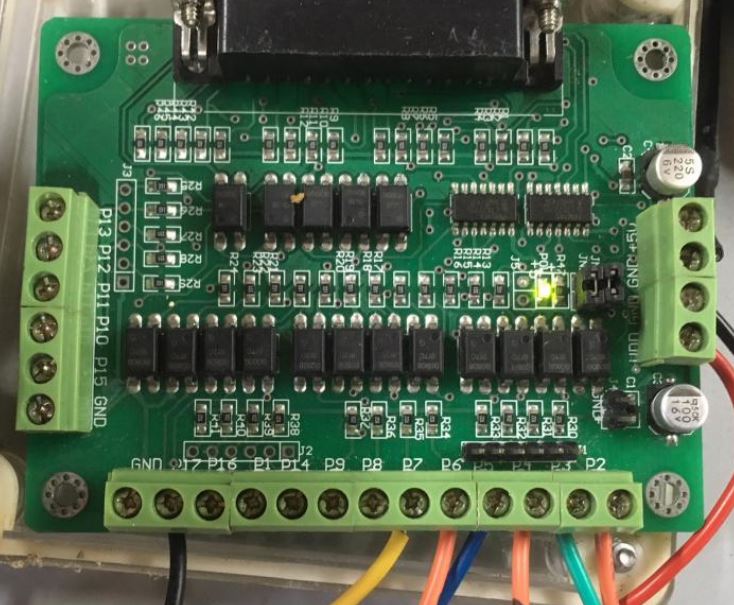

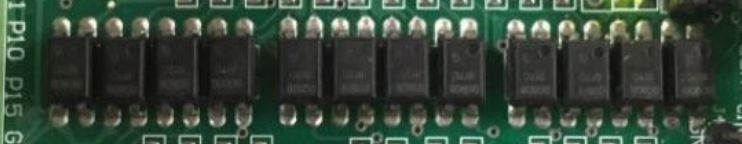

4 drivers de Moteur pàp, Une carte d’interface avec connexion port parallèle
Une carte avec deux relais 12V pour piloter la broche et un éventuel aspirateur, 2 alimentations en 48V (une de secours )

Des boutons d’arrêts d’urgence et des fins de courses mécaniques, 1 moteur pàp supplémentaire.

Pour le moment je ne dispose pas d’un pc avec port parallèle je ne peux donc pas encore tester la bécane.
Celui de l’ancien proprio était HS il utilisait Ninos V3.87..

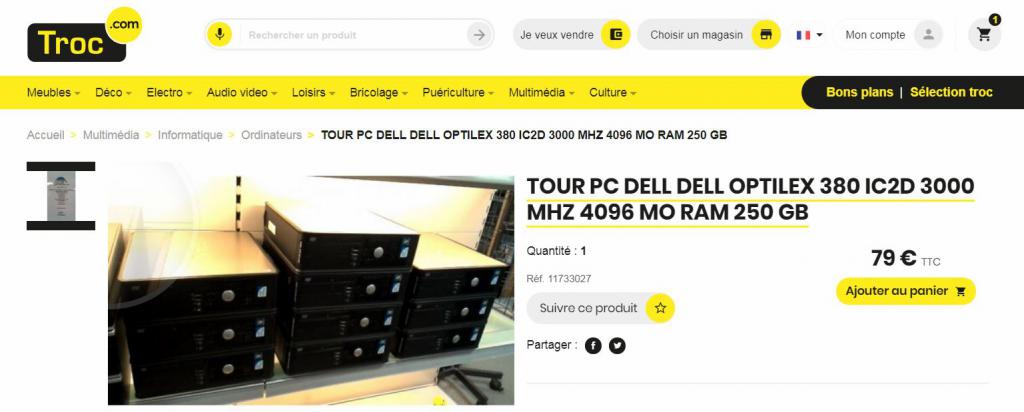

(j’hésite à acheter un vieux pc qui tourne sous xp avec port //.. pour tourner comme ça temporairement)

Entre temps, j’ai commandé (le 30 avril dernier) la carte d’interface que tu m’avais conseillé ainsi que les drivers et fins de courses.

Il me tarde que tout ce beau monde arrive !

Il faudrait que je vois d’ici là pour trouver des infos pour le câblage de ma future installation.
Et si possible une version de Mach3..

As tu des infos ? Merci d’avance, A +, Jeremy.

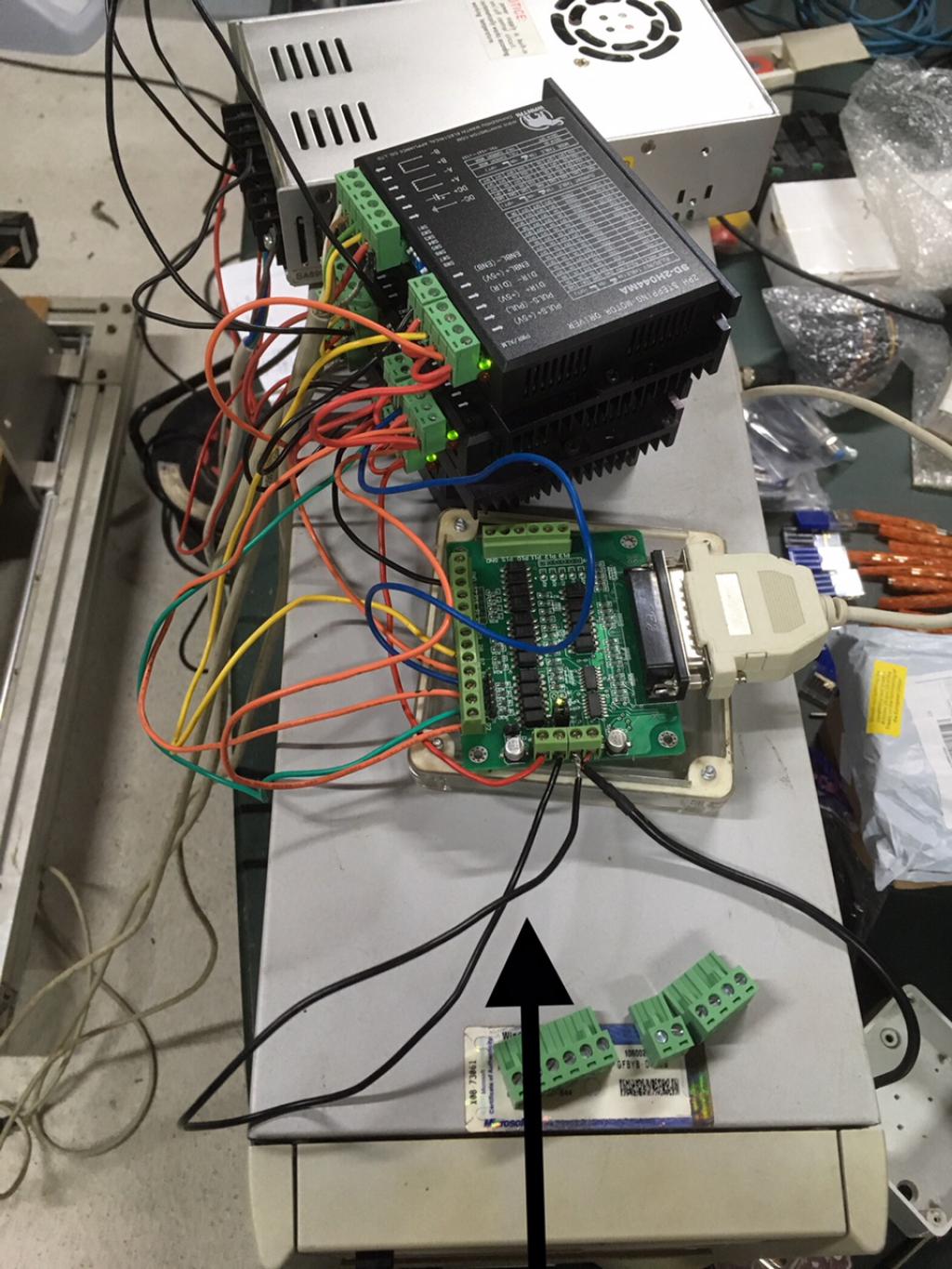

Ci joint quelques photos .. copie par votre serviteur, PapyKy.













Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 12 May - 21:03 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Bonsoir a toi.

Cela est 'super' pour le prix que tu m'a dit !!.

Reste a refaire le cablage des divers éléments, que tu a recu.



Je ne connais pas ce modele de drivers, pour savoir le schémas de cablage.

A tu commander d'autres drivers, et une autre carte de commande et fin coures électronique ??.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 13 May - 17:55 (2019); edited 1 time in total
Back to top
Jérémy


Offline

Joined: 23 Apr 2019
Posts: 27
Localisation: Saint Florent sur Cher
Locomotion: 208
Loisirs: Rugby
Date de naissance: 21/04/1985
Masculin

PostPosted: Sun 12 May - 22:09 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

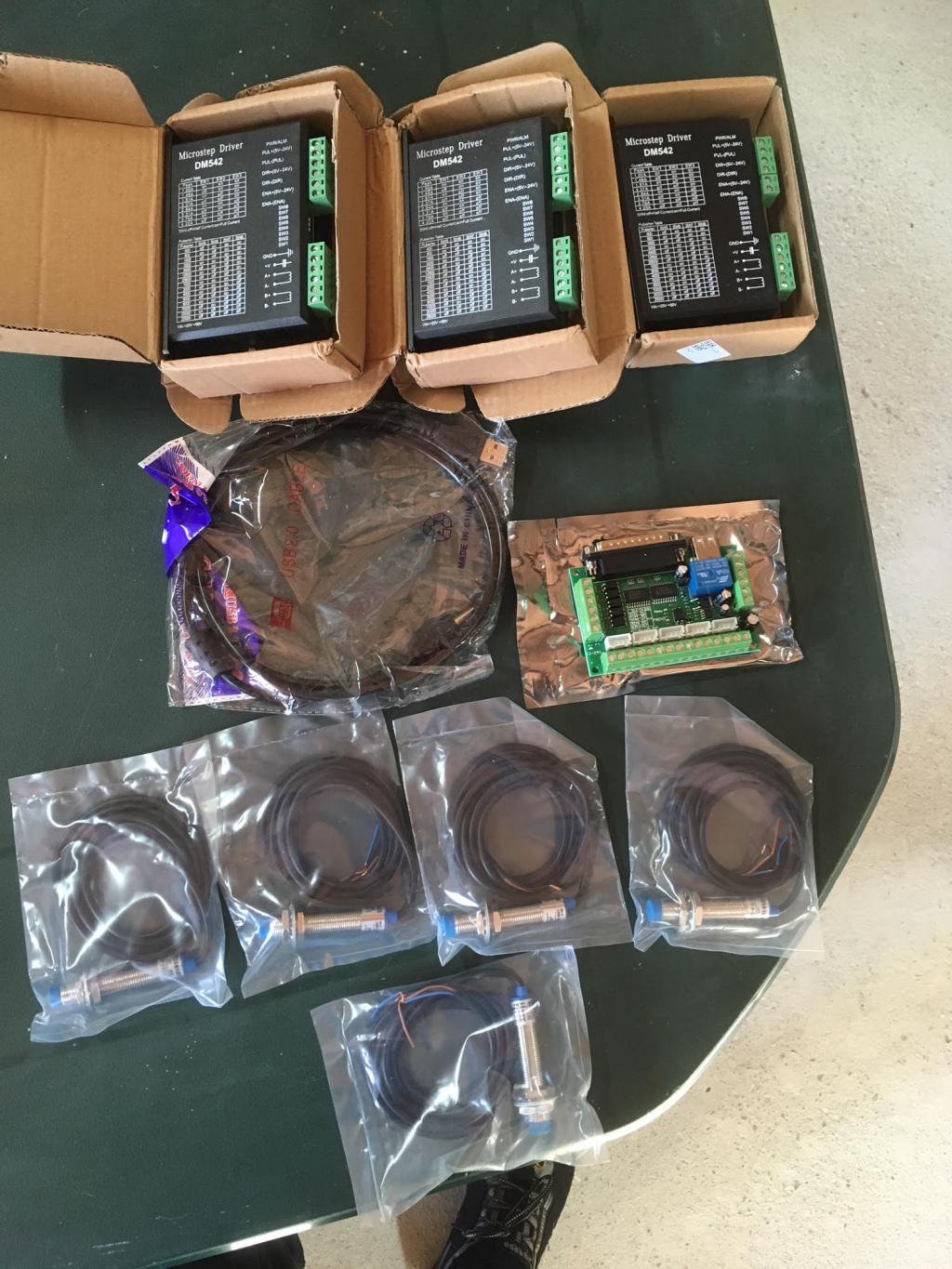

Bonsoir oui j’ai commandé tout ça :

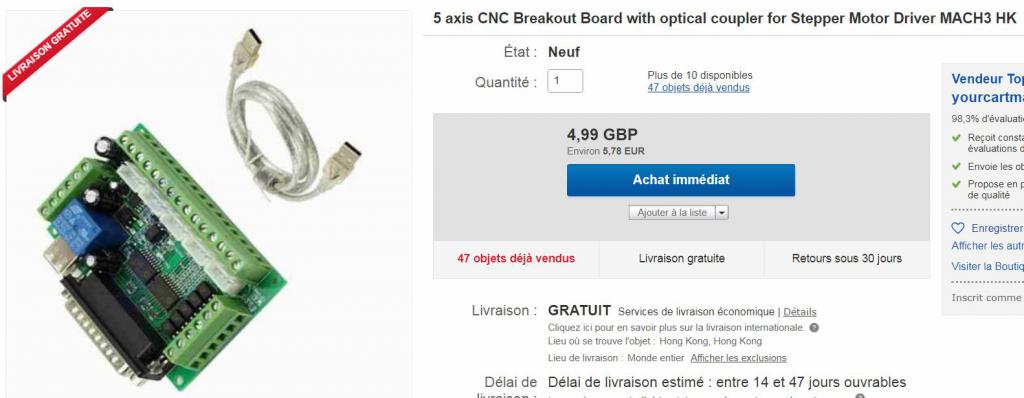

1x 5 axis breakoutboard with optical coupler for stepper motor driver

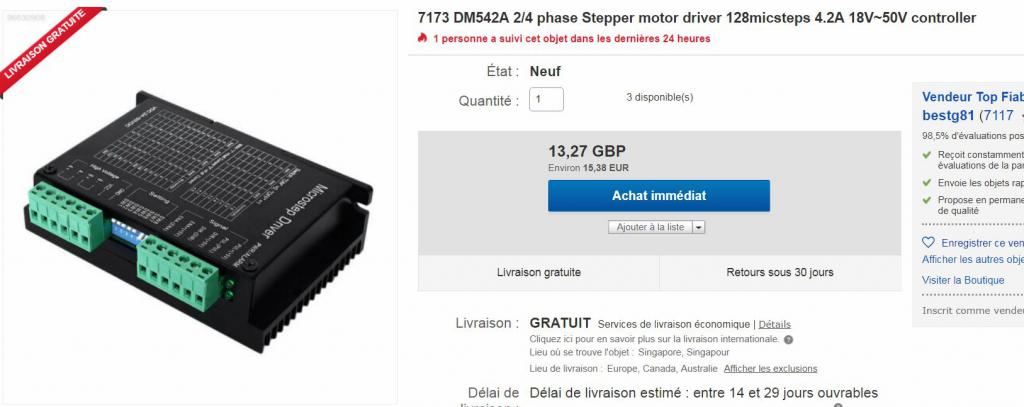

4x drivers 7173 DM542a 2/4 phase stepper
Motor driver (si un jour je veux mettre un 4 eme axe)

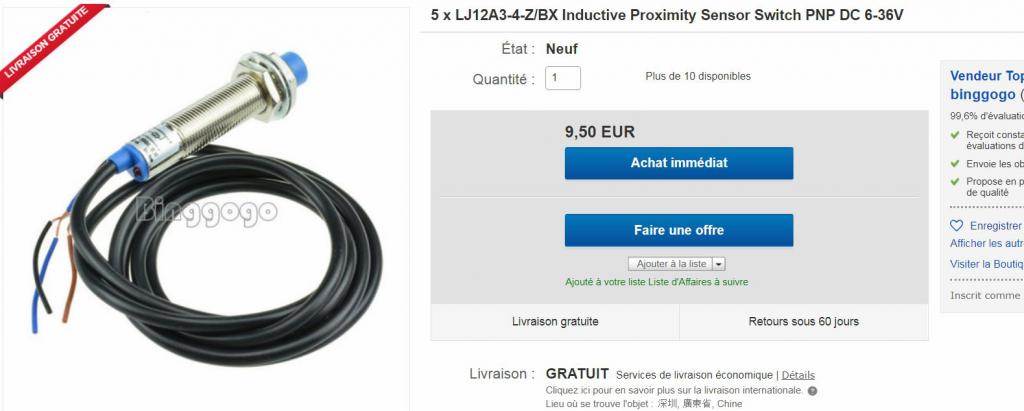

5x LJ12A3 inductive proximity sensor

J’ai acheté exactement les références que tu avais posté le 29/04.

A+
Jeremy

http://cnc-papykyka.xooit.be/image/110/5/1/b/capture-5616075.jpg.htm
http://cnc-papykyka.xooit.be/image/110/b/4/f/driver-5616098.jpg.htm
http://cnc-papykyka.xooit.be/image/110/b/4/f/driver-5616098.jpg.htm


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 12 May - 22:42 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Bonsoir a toi.

J'ai fait une petite recherche sur les composants des photos, carte & drivers, Mais......

Rien trouver comme références, donc a part faire le câblage a blanc pour tester, je ne vois pas......

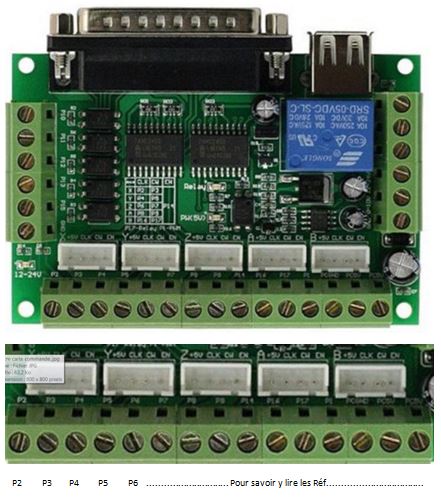

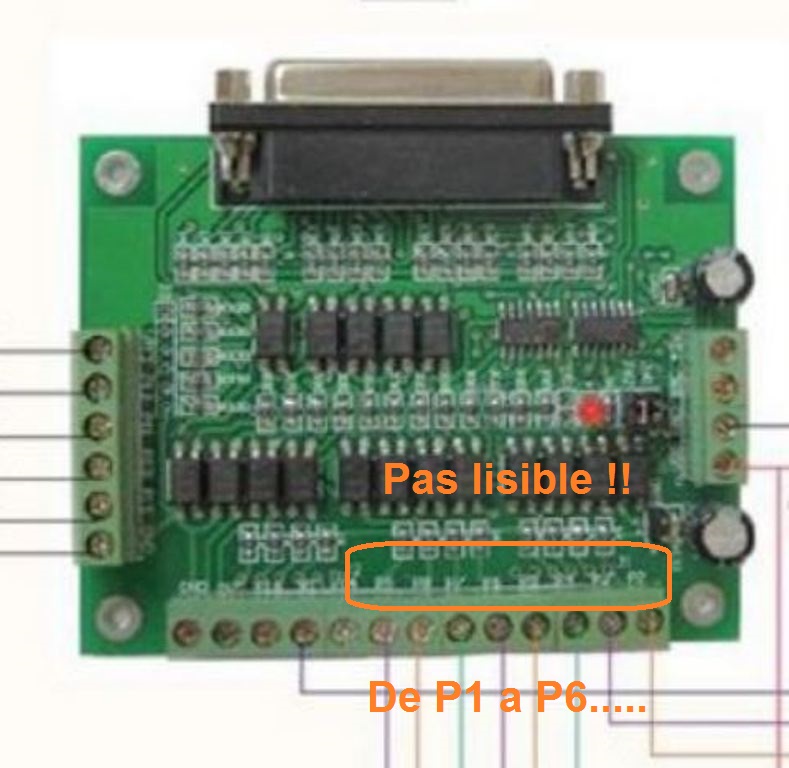

Si tu a des références sur cette carte & , Nb de référence & Nb de cables (4 ou 8) de sortie des moteurs PàP ??.

Pour le reste, cela n'est pas compliquer, exemple....





Je relis et modifie les textes et refait une mise en page, souvent pour plus de lisibilité, PapyKy.

Reste a mettre ce petit achat en place et attendre le 'Matos', A++, PapyKy. 51



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 13 May - 18:22 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Salut a tous.

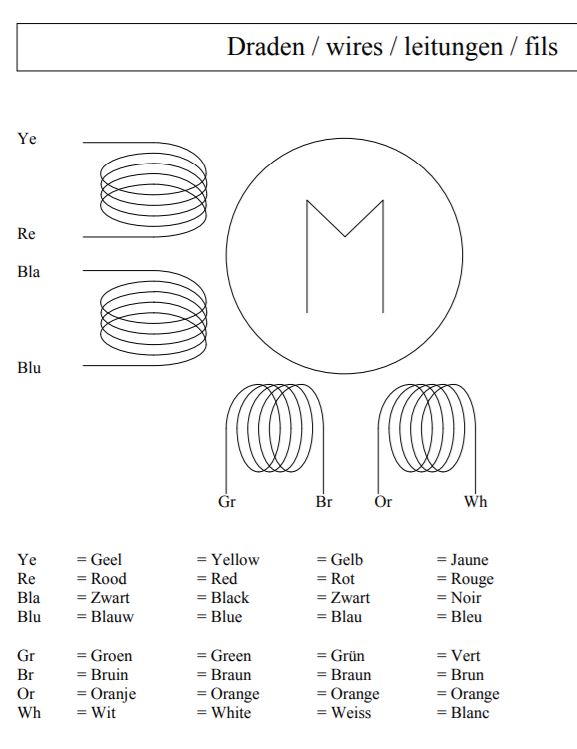

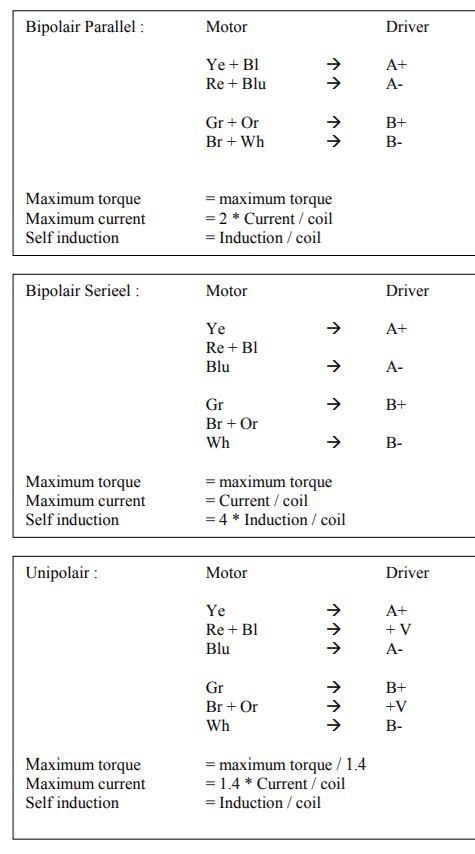

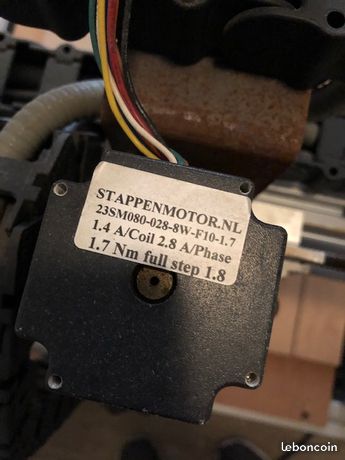

Pour les moteur PàP, j'ai trouver cela en PDF.




Donc 3 possibilité de branchement, a tester pour savoir lequel est optimale.



Pour les drivers, rien du tout, A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Jérémy


Offline

Joined: 23 Apr 2019
Posts: 27
Localisation: Saint Florent sur Cher
Locomotion: 208
Loisirs: Rugby
Date de naissance: 21/04/1985
Masculin

PostPosted: Mon 13 May - 23:19 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Bonsoir PapyKy

Courses machine : X750 x Y590 x Z160

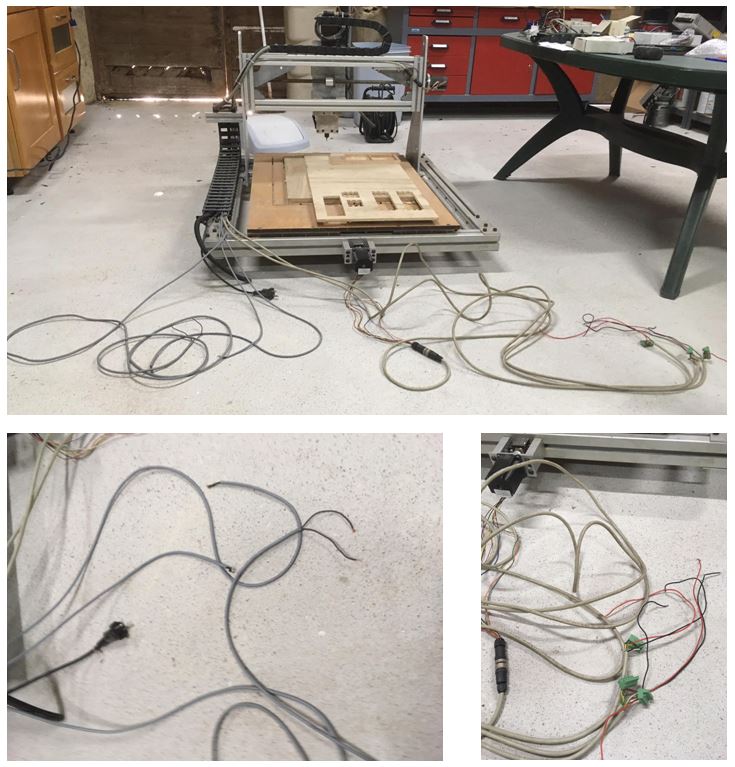

Pour les câbles branchés à la machine :
Un câble par moteur pàp avec des plugs verts pour se brancher sur les drivers
3 câbles pour fin de course dont 2 sont déjà reliés à des fins de courses mécaniques
Câble secteur pour la broche

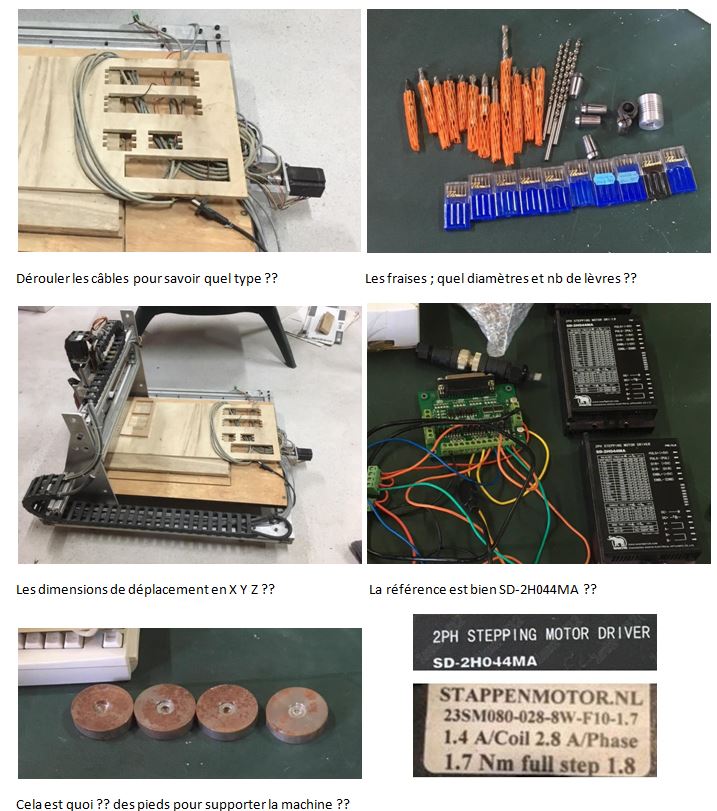

Placement photos reçue, PapyKy.

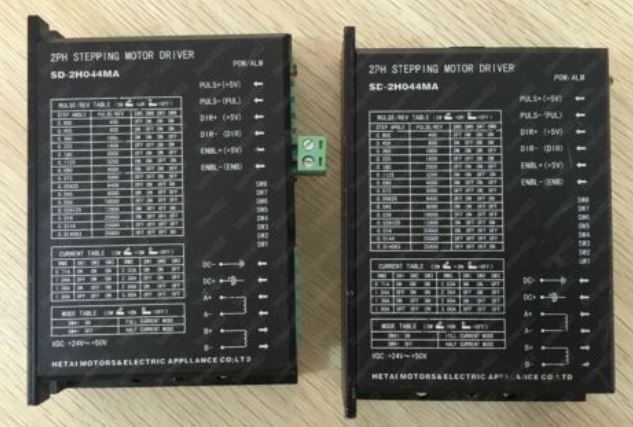

Réf driver : SD-2H044MA

Il y a 4 plots pour poser la machine mais je pense fabriquer un châssis tubulaire pour travailler à hauteur...

En ce qui concerne l’outillage :
3 fraise rondes 2 lèvres diam 6,5; 7 et 8
4 fraises 2 lèvres diam 6,5 et 7
2 fraises 3 dents diam 8 et 6
2 fraises 4 dents diam 8 et 5,6
2 forêts diam 5
2 forêts diam 4

Bonne soirée, Jeremy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 14 May - 07:03 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Salut a toi.

Les fils moteurs, sont donc ponter sur un câble a 4 fils ??



Ces câbles moteur ne sont pas correcte, Pourquoi ??
Cela doit être des câbles a deux paire croisée, et être faradisé (blindage mis a la masse), Pourquoi ??
Pour évité des interférences haute fréquences, car beaucoup d'insertion (+/- tension) de commande des rotations moteur.

Ce câble est utilisé dans la téléphonie.



Et les câbles de sortie moteur doivent eux aussi être croisé au connexion du câble deux paire,
Bien croisé les fils de deux bobines du moteur PàP.

Les fin de course mécanique sont a proscrire car l'on risque de les cassés en cas de dépassement de mouvement.
Et pas assez précis pour le point 0.0.0. des axes X Y Z machine.

Bonne idée de placer cette fraiseuse CNC, sur une table stable en acier, car les mouvements des axes,
Communique beaucoup de vibration au support sur lequel la machine repose, (bien de niveaux).

Beaucoup de mouvement X-Y, Ici sur 'CinKa-CNC'.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Jérémy


Offline

Joined: 23 Apr 2019
Posts: 27
Localisation: Saint Florent sur Cher
Locomotion: 208
Loisirs: Rugby
Date de naissance: 21/04/1985
Masculin

PostPosted: Tue 14 May - 08:01 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Bonjour Papyky
Sur le schéma de la carte d’interfaces on connecte le PC sur le port parallèle et sur le port usb
Je me pose la question suivante :
1- On connecte l’un ou l’autre au choix ?
Ou
2- Le port parallèle pour la communication plus le port USB pour l’alimentation 5 V ?

Dans le premier cas pas de souci pour moi
Dans le second je vais être embêté car je ne dispose pas de PC avec port parallèle…
À plus
Jeremy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 14 May - 08:19 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Salut a toi.

Oui, a ta question : 'carte d’interfaces on connecte le PC sur le port parallèle et sur le port usb'

'port parallèle pour la communication plus le port USB pour l’alimentation 5 V'

Pour un PC a port LPT, c'est facile a trouvé sur les 'Broc' ou les magazin de seconde mains (Troc ou autres).



De toute facon il ne faut pas gros, et pour bien faire le reformater, et instaler juste un Win XP et logiciel Mach3,
Et un logicile 'Comprosesseur' pour les créations dessin en 'GCode', Surtout pas d'autre internet.......

Ce sont c'est PC de qualité (Acer ou Dell), vendu a prix correcte et fiable et compact, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Jérémy


Offline

Joined: 23 Apr 2019
Posts: 27
Localisation: Saint Florent sur Cher
Locomotion: 208
Loisirs: Rugby
Date de naissance: 21/04/1985
Masculin

PostPosted: Tue 14 May - 17:20 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Concernant le logiciel pour génération du gcode, je pensais utiliser Cambam
As tu une autre suggestion ?

Recu ce jour.



A+
Jéremy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 14 May - 20:26 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Bonsoir a Jérémy.

Ce logiciel, je ne connais pas, nous, mon fils et moi utilisons VCave.




Sur ce lien tu peut charger une version limitée, mais suffisant sur des dessins simple, ce qui est souvent le cas, pour nous.

Mais il existe beaucoup d'autres surement, tout est question de savoir sans servir,
C'est toujours celui qui est utiliser souvent qui est le meilleur, tout est question d'habitude.

Cela a été vite pour la fourniture du Matho's, reste a trouvé un coffet pour y mettre toutes l'élétronique.

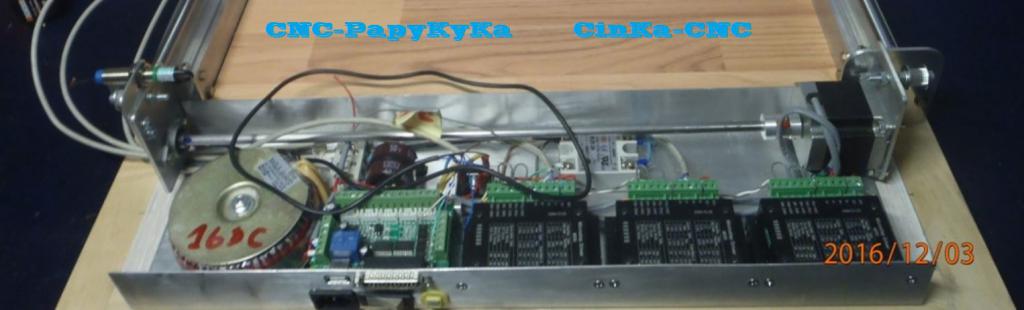

Cela est compact sur la derniére fabrication (CinKa-CNC), sur ce lien tu verra sa fabrication.

je viens de survolé la présentation du lien placer dans ton derniere message, tout comme ici (Cambam).

Et cela me parais complexe pour généré un GCode, enfin, comme toujours un logiciel en Anglais, dommage.

A bientôt, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 17 May - 07:55 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Salut a toi.

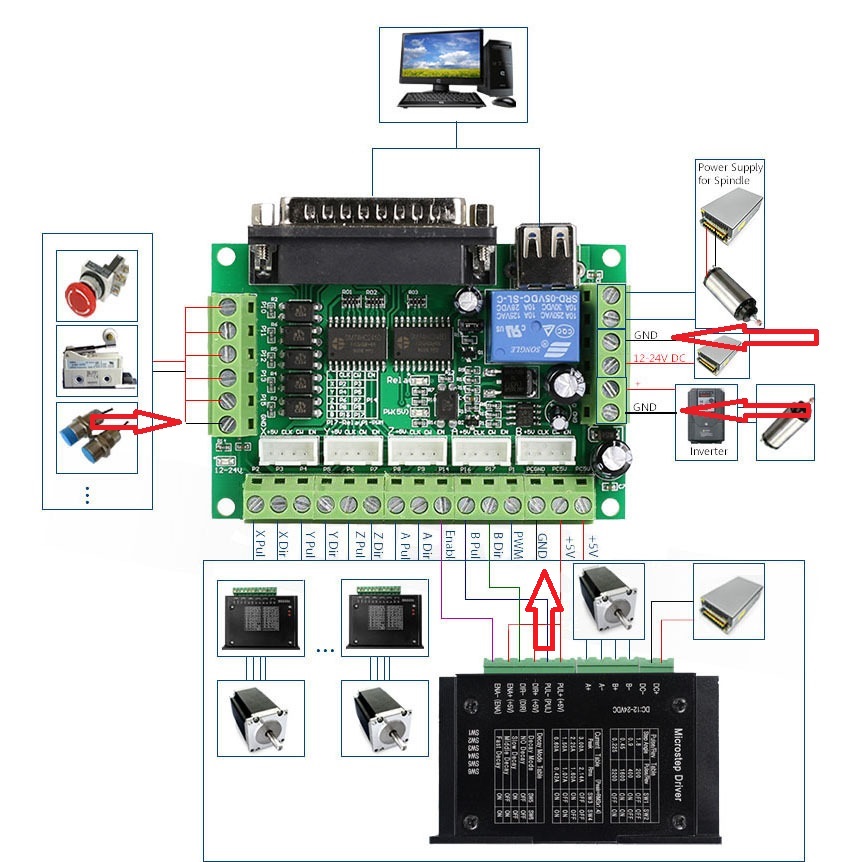

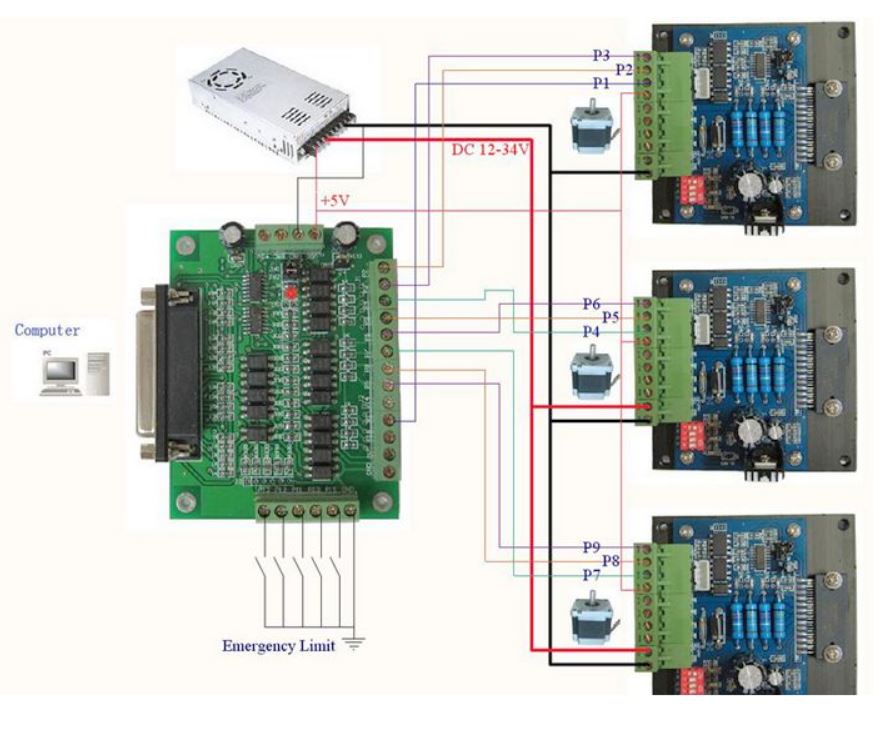

Sur cette image de schéma de principe, il y a une erreur, plutôt un manque !!

et aussi un cour circuit, OUI !!!



A tu trouvé ??, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Jérémy


Offline

Joined: 23 Apr 2019
Posts: 27
Localisation: Saint Florent sur Cher
Locomotion: 208
Loisirs: Rugby
Date de naissance: 21/04/1985
Masculin

PostPosted: Fri 17 May - 12:01 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Bonsoir PapyKy

En effet les moteurs pas à pas sortent en 8 fils et sont reliés à un câble blindé en 4 fils. Le blindage est relié à la masse.

J’imagine que c’est pour éviter les parasites

La carte d’interface ressemble beaucoup à celle commandée sur eBay mais aucune référence n’est indiquée ...
il y a un câble usb qui est relié sur les bornes en haut à droite pour emmener le 5 V

Pas non plus sur l’autre côté

Le câblage est déjà réalisé et était fonctionnel sous Ninos..
je n’ai toujours pas de PC pour tester mais je me demande si en l’état avec cette carte d’interface
je pourrais tourner sous Mach3 cela m’éviterai de refaire le câblage ce qui n’est pas mon fort !

Les 3 drivers ont tous les 3 le même réglage de Microswitch

Reste plus qu’à savoir où câbler DC- et DC+

Et à récupérer un pc qui tourne sous XP (courant de semaine prochaine normalement)

Pour le court-circuit je ne vois pas par contre pour ce qui est du pilotage des moteurs pàp il me semble qu’il faut utiliser du -5 V et non du + 5 V

Pour le manque tu parles de l’alimentation de la broche ?

J'assemble toujours des post's qui ce suivent pour plus de facilité de lecture, PapyKy.

A+
Jeremy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 17 May - 12:24 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Salut a toi.

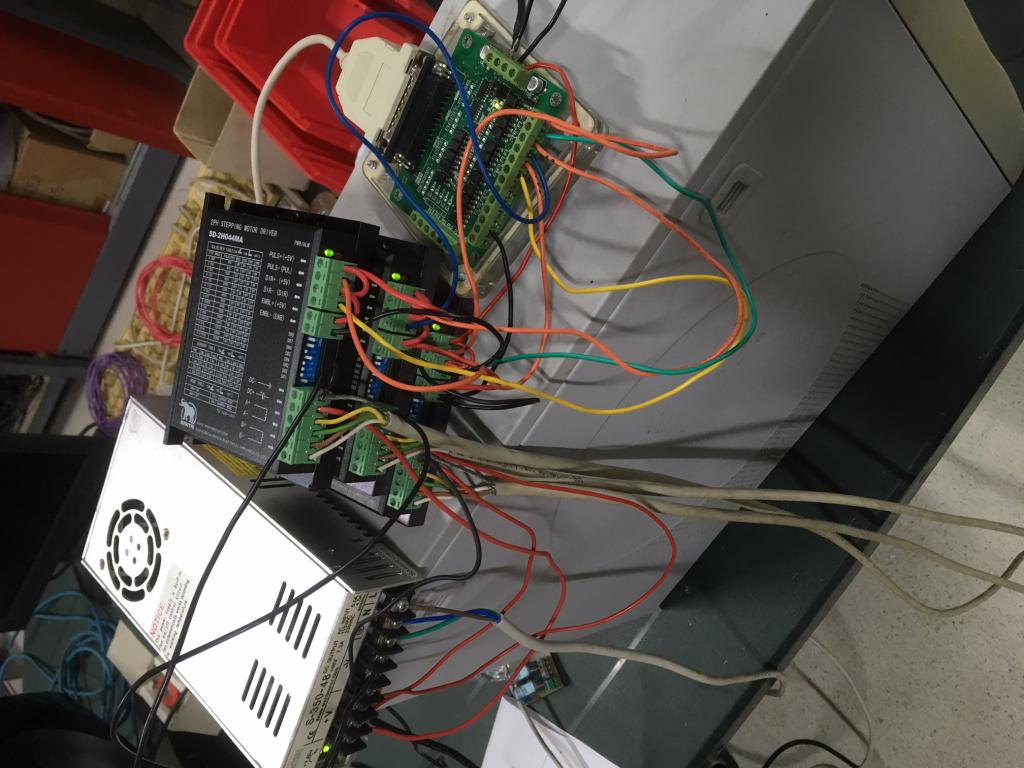

Une petite photo....



Je sais que centaine ont vite compris, mais d'autres.......

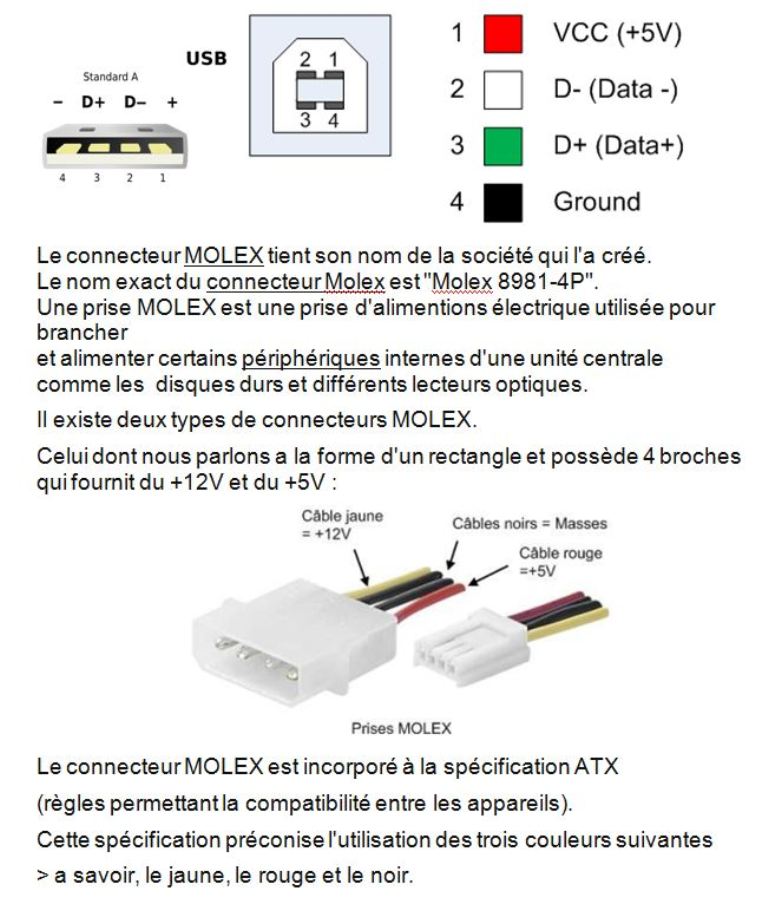

Le +5V, est pour les composants des cartes, qui peu etre prise sur l'USB du PC.

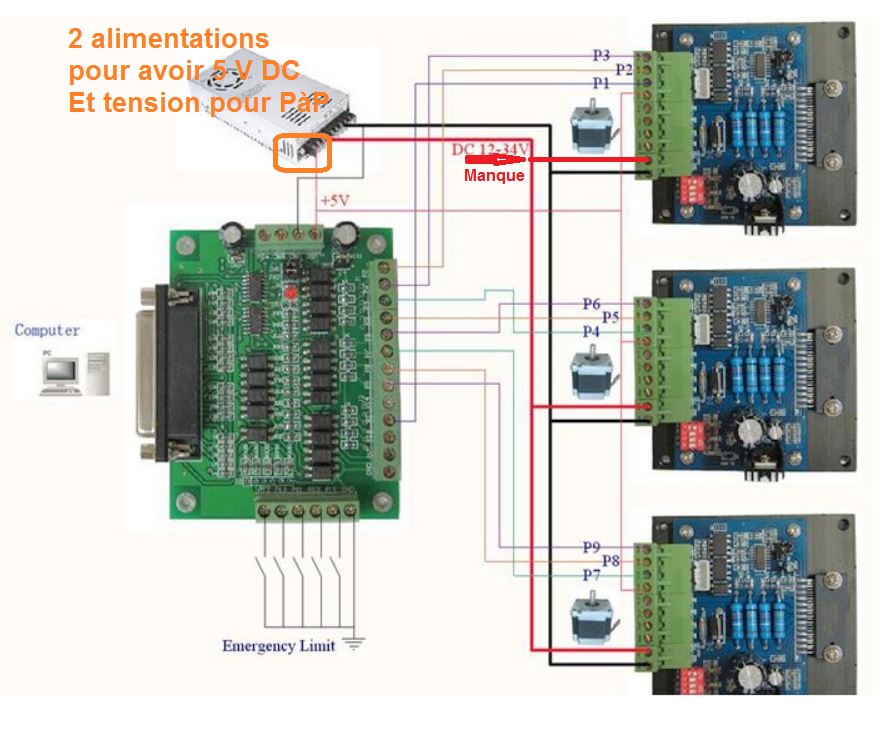

'Pour le manque tu parles de l’alimentation de la broche ?', NON.

La broche peut-etre commander par le logicile, mais faut pour cela passé par un relais soit sur la carte de commande,

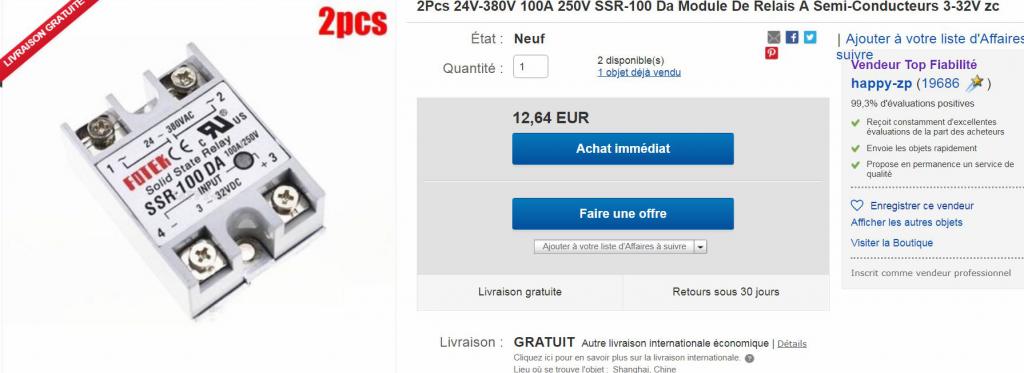

Ou par un relais sans contact, (éléctronique) extérieur, comme ici sur 'CinKa-CNC'.





Plusieurs type, entrée en DC ou AC.

Et l'on peut aussi en placer un autre pour l'aspiration, c'est pas toujours utile.

A++, PapyKy, qui va placer les photos reçue dans ton message précédent.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Jérémy


Offline

Joined: 23 Apr 2019
Posts: 27
Localisation: Saint Florent sur Cher
Locomotion: 208
Loisirs: Rugby
Date de naissance: 21/04/1985
Masculin

PostPosted: Fri 17 May - 21:28 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Salut PapyKy
Je suis un peu embêté car le PC que je devais dédier à ma CNC et retrouvé dans mon grenier à le disque dur qui vient de flamber...
du coup je me dis qu’avec un autre « vieux PC avec port // » je risque d’être confronté à ce même problème prochainement car cette configuration devient obsolète...
j’ai trouvé ce pc sur Leboncoin : https://www.leboncoin.fr/vi/1551753071.htm mais...
Je me demande donc si je n’aurai pas intérêt à reprendre une autre carte d’interface avec pilotage par usb comme ceci :
https://rover.ebay.com/rover/0/0/0?mpre=https://www.ebay.fr/ulk/itm/2640410…

Qu’en penses tu ??
As tu des arguments pour ou contre ??
A+ Jérémy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 17 May - 22:50 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Bonsoir Jérémy.

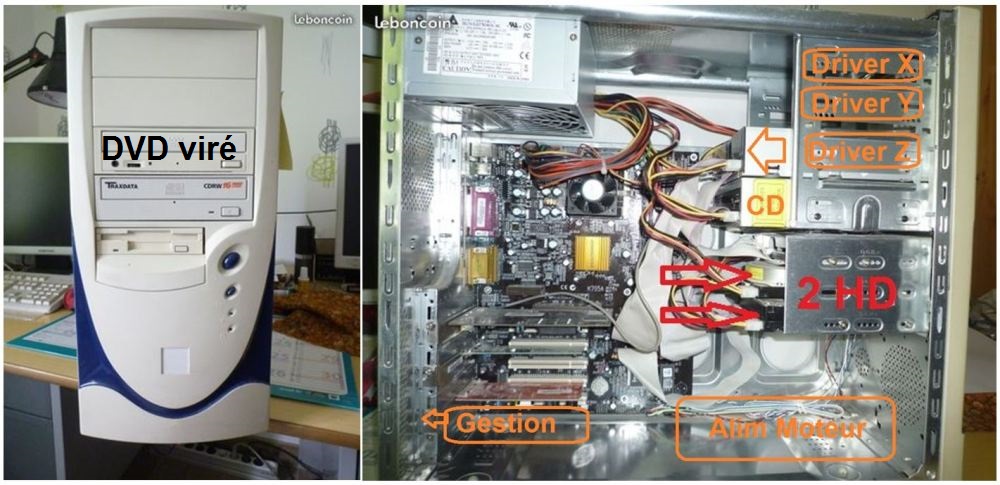

Pour moi, le PC a 20 €, est suffisant, surtout que XP est installé et deux HD, c'est utile pour les 'Data's.

En plus tu a un boitier tout trouver pour y placer les drives et carte de commande + alim des moteurs PàP.



Mais si tu a 1 Pc au grenier, (type ??) pourquoi pas reformater le HD, et installer XP qui n'est pas muti-tache dessus ??, (mieux pour Mach3)

Oui, il faut avoir le logiciel Win XP, cela ce trouve facilement, mais pour moi ce serais encore mieux.

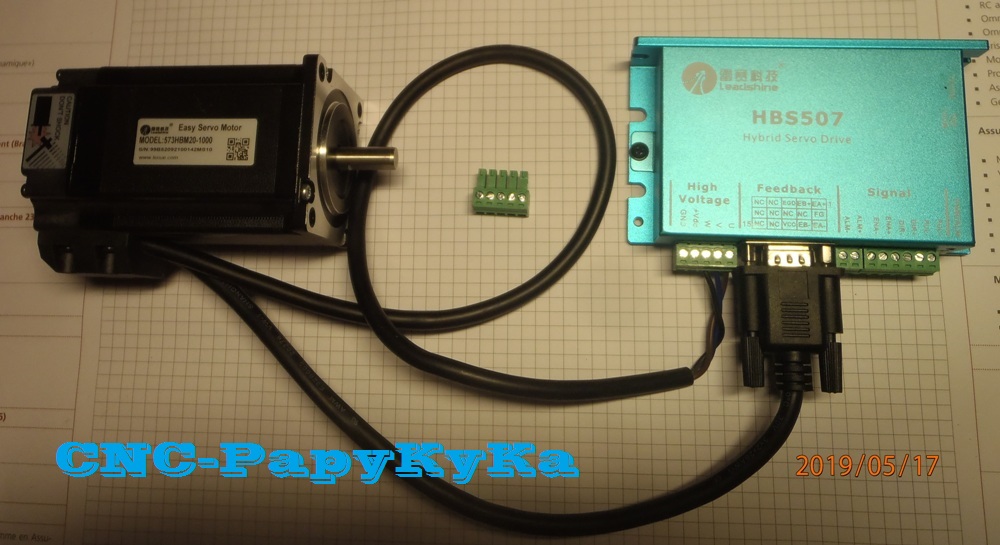

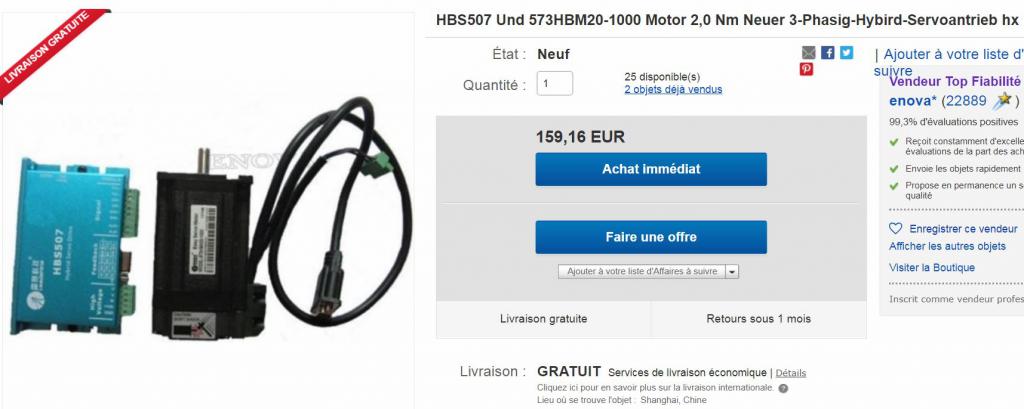

L'USB est bien si les moteurs du CNC sont a codeur intégré, mais.... sont 3 à 4 fois plus chère.
Oui, c'est moteur sont plus performant, car si perte de pas du moteur, il bloquera l'usinage,
Ou les rattrapera, si il sont correctement paramétré, et cela n'est pas facile a programmer.



J'ai ce type de moteur, pour placer sur DeuKy-CNC, mais pas encore placé. (Manque de courage).



C'est un bon choix que quand deux moteur sont sur le même axe, pour évité le désalignement de l'axe.



Car ici dans ce montage, (vis fixe et écrou tournant) il y a beaucoup de risque de perte de pas, mais il me faut tout refaire le câblage.

A toi, de voir, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Jérémy


Offline

Joined: 23 Apr 2019
Posts: 27
Localisation: Saint Florent sur Cher
Locomotion: 208
Loisirs: Rugby
Date de naissance: 21/04/1985
Masculin

PostPosted: Sat 18 May - 23:39 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Bonsoir
Je voulais revenir sur le post concernant le câblage de ma carte interface
Quel que chose m’echappe...
si je pars de l’alimentation 48V j’ai forcément pas du 5V...
donc le 5V je m’en prend à l’usb De mon pc OK ??
Donc ça veut dire que mon Alim alimente juste mes 3 drivers ??
Sachant que actuellement j’ai une prise usb branchée sur les 2 bornes en haut à gauche
...
Peux tu me refaire un schéma stp??
Et d’apres toi cette configuration peut elle être pilotée sous mach3?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 19 May - 01:16 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Bonjour a toi.

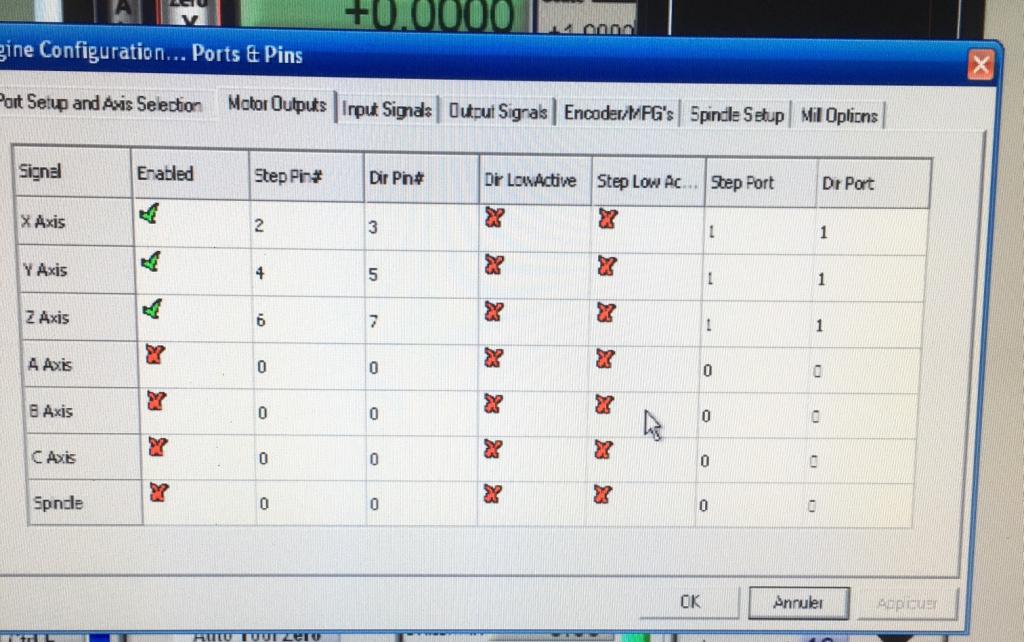

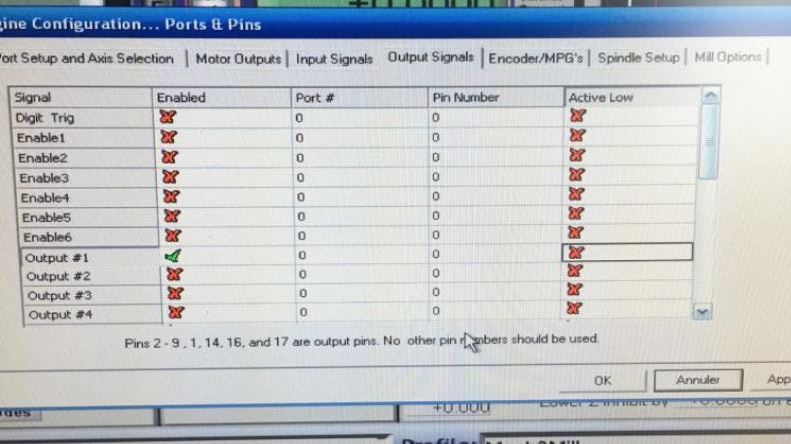

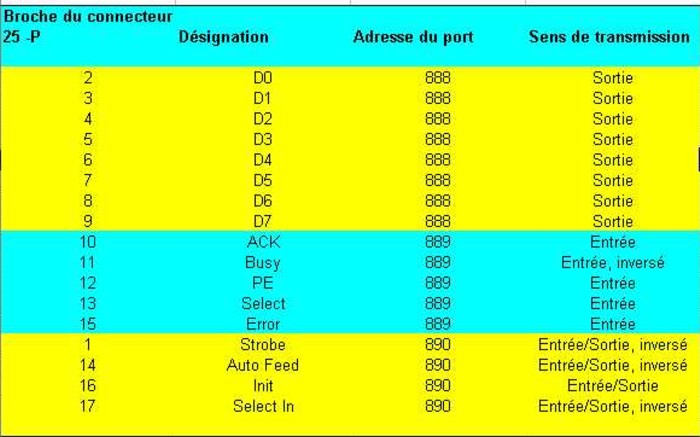

Oui, pour tout, et Mach3, fonction avec le LPT 1 pour la gestion moteur et fin de course
Et LPT2, pour tout le reste aussi (commande au clavier), le spécialiste est le fils Marc pour cela.

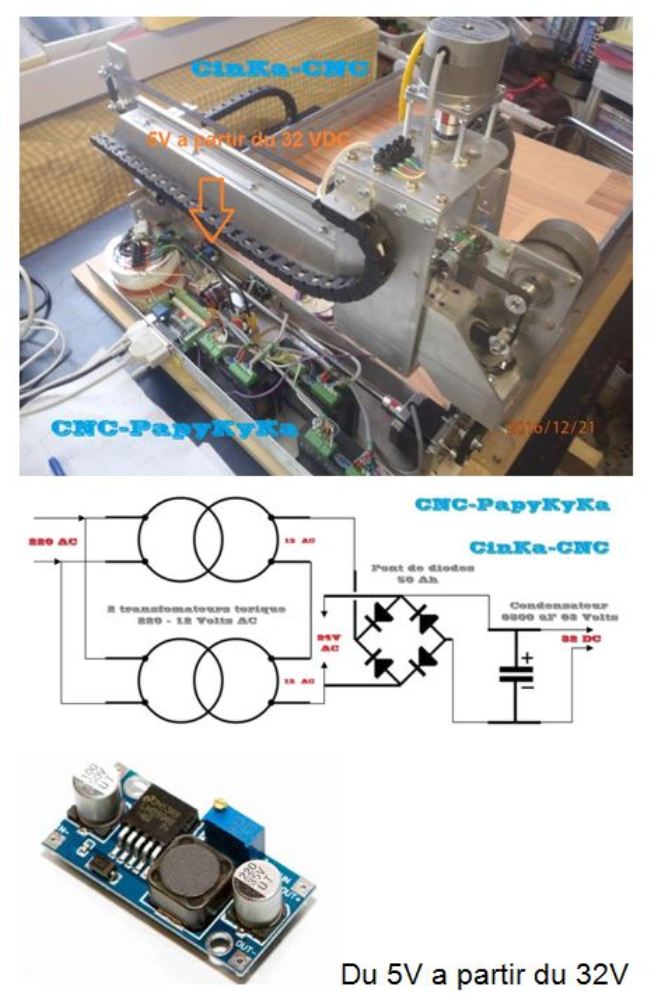

La tension 5V, tu peux les prendre ou tu veut, voila ou......., j'ai fouiné sur la toile, et fait une petite mise en page.



Mais tu peut aussi prendre de 48V de l'alim des moteurs et réduire avec cela, ce qui est le cas de 'CinKa-CNC'.

https://www.befr.ebay.be/itm/LM2596-DC-DC-Switching-Adjustable-Step-Down-Vo…

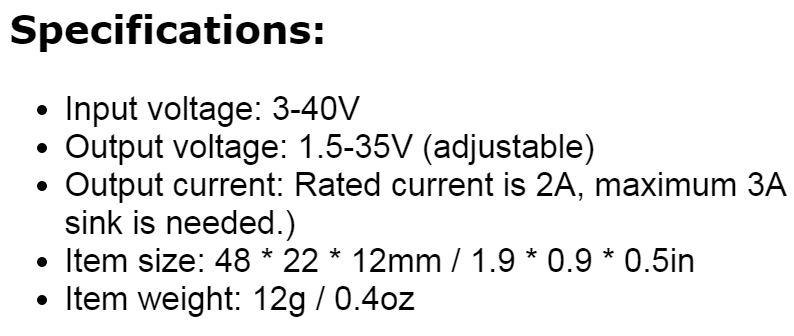

Input voltage: 4 – 35V DC - Output voltage: 1.25 – 33V DC - Output current(max): 2A

Ici tu trouver divers CI.



Rien de plus simple de trouver du 5 VDC, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Jérémy


Offline

Joined: 23 Apr 2019
Posts: 27
Localisation: Saint Florent sur Cher
Locomotion: 208
Loisirs: Rugby
Date de naissance: 21/04/1985
Masculin

PostPosted: Wed 22 May - 22:56 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Bonsoir
Ça y’est j’ai enfin récupéré mon pc
Après installation mach3 et câblage de l’ensemble j’ai essayé de mettre en route mais impossible de faire bouger les axes pour le moment
Je pense ne pas être très loin de la vérité ..
Quelques photos par e-mail

Par Mail.....











Ça y’ est j’ai enfin tout le matériel mais pour le moment impossible de faire bouger les axes
Je ne sais pas si ça vient de la configuration mach3 ou du câblage

A+
Jéremy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 23 May - 00:32 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Bonsoir a toi.

Les cables sont-il sur les bonnes réf. ??.





Les moteurs sur les bonnes bobines ??. pontage des 8 fils du moteur en 4 du câble ??



C'est cela qui doivent être correct, pour être fonctionnelle.

A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Jérémy


Offline

Joined: 23 Apr 2019
Posts: 27
Localisation: Saint Florent sur Cher
Locomotion: 208
Loisirs: Rugby
Date de naissance: 21/04/1985
Masculin

PostPosted: Thu 23 May - 10:44 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Salut PapyKy


Je vérifié les Pean ils correspondent 2et 3 pour l’axe X 4et 5 pour Y 6 et 7 pour Z

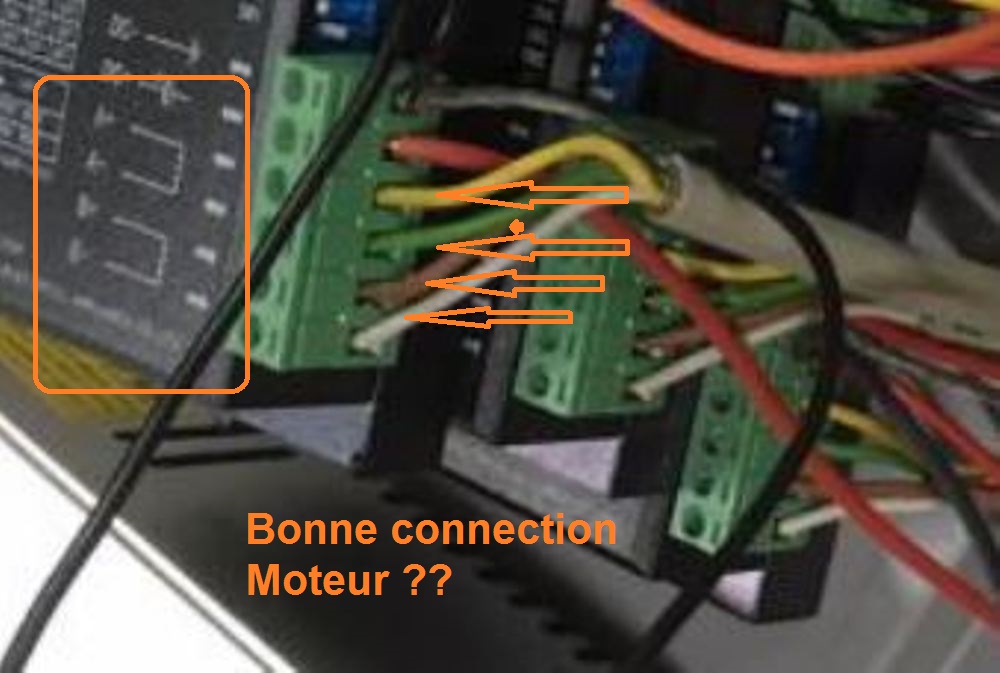

Par contre pour le câblage j’ai un doute sur ce câble Voir photo.



Je ne savais pas où brancher la masse du coup repris sur le fil noir du câble usb

J’entend un petit bruit d’alimentation en posant mon oreille sur les 3 moteurs.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 23 May - 11:43 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Salut a toi.

Pourrais-tu prendre une photo R/V, de tout prés pour pouvoir y lire les réf. indiquée.
J'ais encore chercher sur la 'toile' pour avoir des réf. de cette carte, et bien.... rien de rien, elle doit avoir été vendu en NL.

Car il y doit y avoir plusieurs points de masse, comme sur cette autre carte de commande.



Comme ici l'on a 4 points de masse (GND), l'on peut vérifier si relation, avec l'une et autre avec un Multimètre, configurée en 'sonnette'.



Est-tu sur un PC avec internet ??, si OUI, tu pourrais placer les photos, cela est simple a réalisé.

Merci a toi, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Jérémy


Offline

Joined: 23 Apr 2019
Posts: 27
Localisation: Saint Florent sur Cher
Locomotion: 208
Loisirs: Rugby
Date de naissance: 21/04/1985
Masculin

PostPosted: Thu 23 May - 17:18 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Voici la photo de la carte,



j'ai testé les GND sont tous reliés
par contre j'ai 2.5V entre ENBL+ et ENBL- sur mes 3 drivers

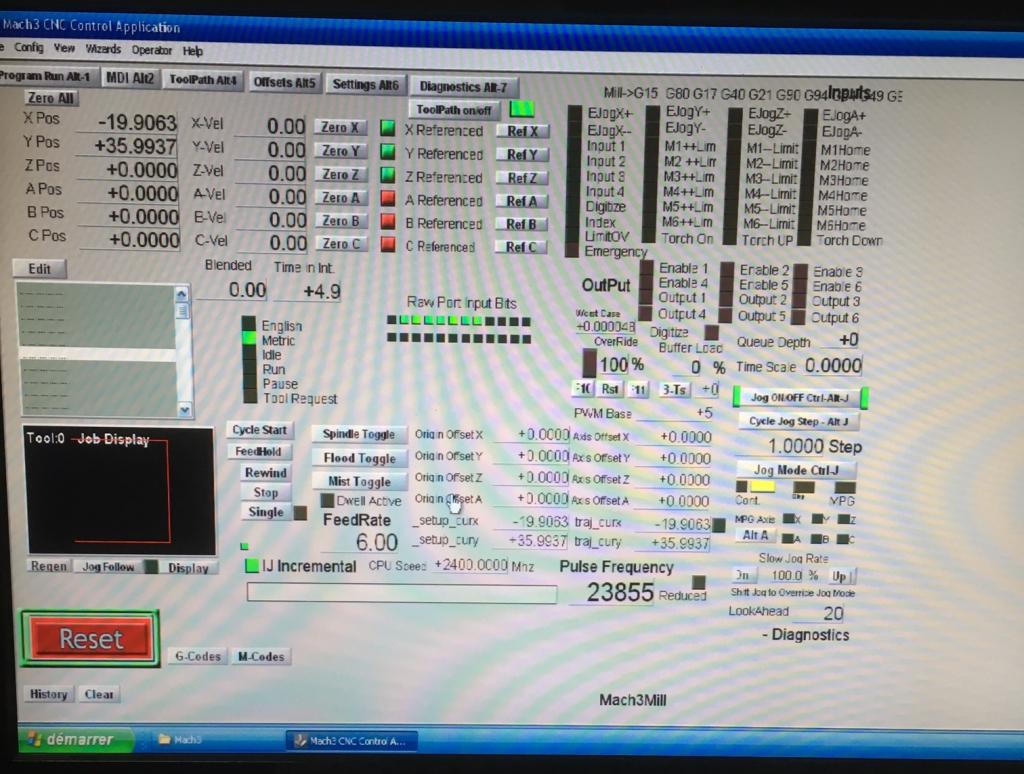

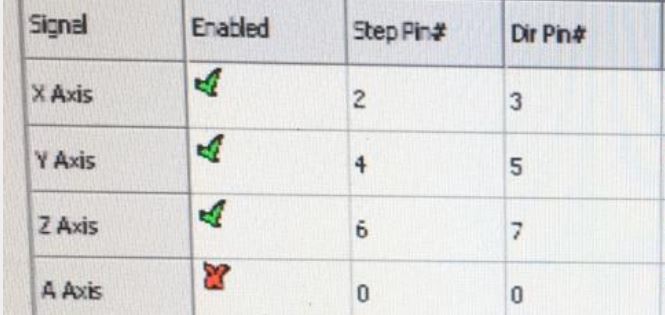

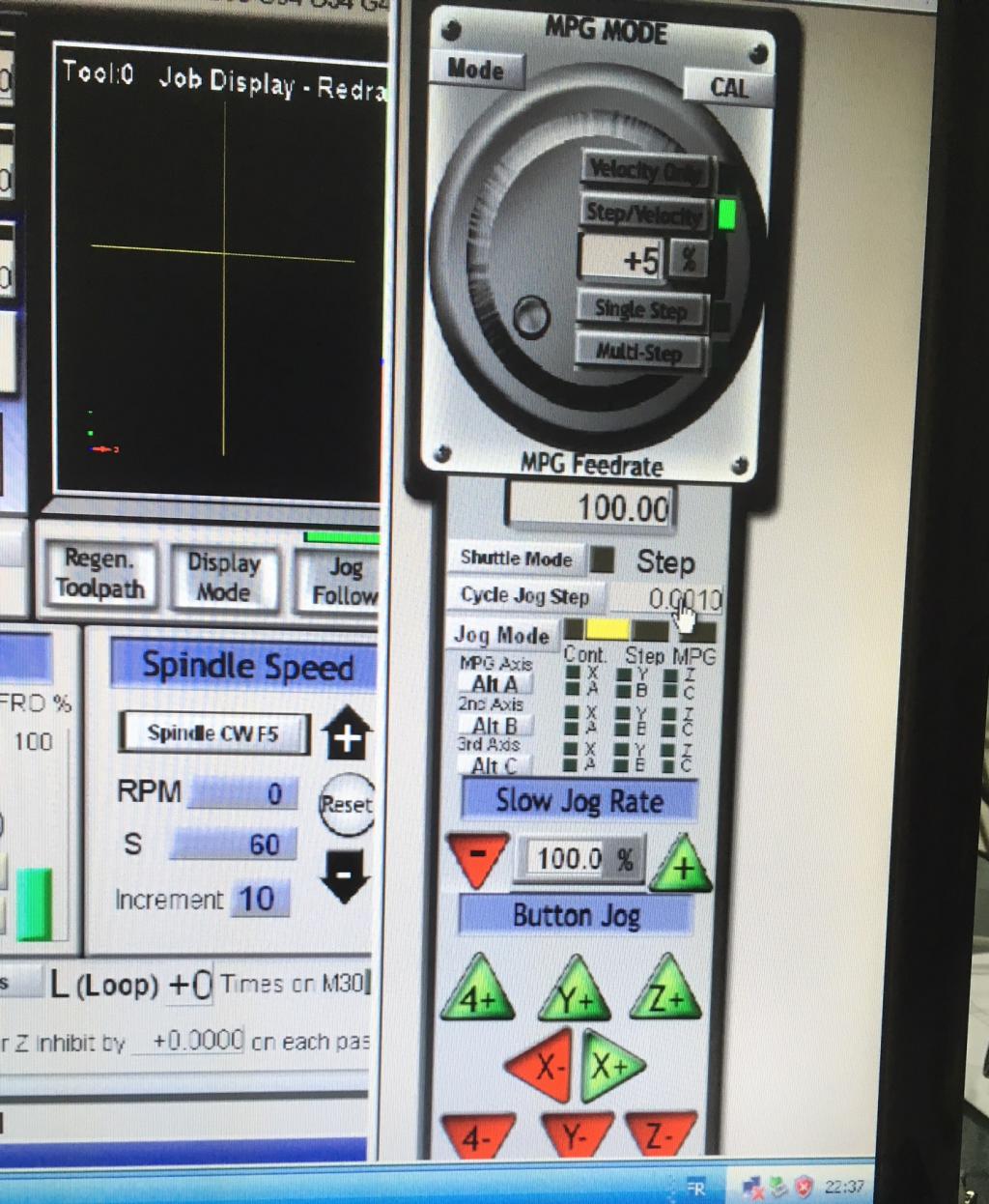

voici le paramétrage des axes X Y Z sous Mach3



Je pense que sur cette page c'est pour paramétré le Pin 17 qui est relié aux 3 drivers sur ENBL-

Par contre pour port# je ne sais pas quoi mettre

Bref, si je ny arrive pas je pense refaire le cablage avec ma nouvelle carte..

faut que je trouve le temps de m'y coller Shocked

Remis en forme pour plus de lisibilité, car PapyKy, n'a plus des yeux de vingt ans.
Et recouper, et mettre dans le sens de lecture facile


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 23 May - 20:59 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Bonsoir a toi.

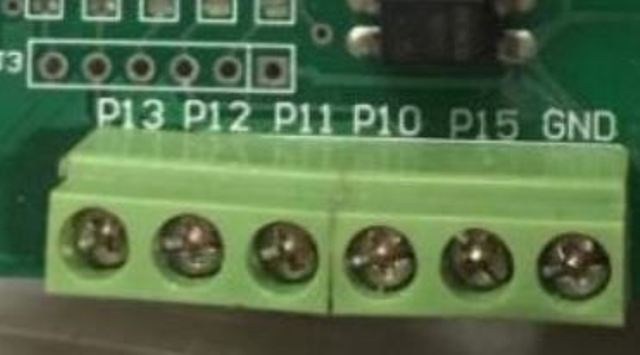

Les bornes P10 - P11 - P12 - P13 & P15, c'est pour les sécurités et fin de coures, donc a paramétré quand les fin de courses électronique seront opérationnelle.



Quand du mesure 'ENBL+ et ENBL-', cela est pour couper les moteur en cas d'erreur, donc pas obligatoire de les connectés.

'Par contre pour port# je ne sais pas quoi mettre', c'est le port LPT1 part défaut.

A tu du 5VDC sur la carte ??, qui viens d'un port USB, pour les composants de cette carte ??,
Sans cela les mini-coupleurs de la carte ne fonctionneront pas,



Ce sont des sécurité pour n'avoir pas de retour sur le port LPT1, sur les entrée sortie pour les sécurisés

de 18 à 25 sont des masse.



A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Jérémy


Offline

Joined: 23 Apr 2019
Posts: 27
Localisation: Saint Florent sur Cher
Locomotion: 208
Loisirs: Rugby
Date de naissance: 21/04/1985
Masculin

PostPosted: Sun 16 Jun - 23:09 (2019)    Post subject: Quelques nouvelles Reply with quote

Salut à tous

Quelques nouvelles depuis le temps

Je me suis fait fabriquer une petite table support et j’ai commencé à faire une découpe de poche du prénom de ma fille Louise
Mais pas eu le temps de terminer car Madame trouvait que ça faisait trop de bruit et c’etait L’heure de la sieste Laughing

Remis en forme pour plus de lisibilité, car PapyKy, n'a plus des yeux de vingt ans.







C'est bien pour un premier usinage, PapyKy.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 16 Jun - 23:31 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Salut & bonsoir a toi.

Pas mal cette table en acier.

c'est toi qui a fait l'escalier ??.

Dommage pour ce premier usinage que le bois soit de piédre qualité,
Du MDF aurais était plus stable pour usinage.

Quel fraise a tu utilisé ??.

Bonne soirée si tu est encore sur le PC, A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Jérémy


Offline

Joined: 23 Apr 2019
Posts: 27
Localisation: Saint Florent sur Cher
Locomotion: 208
Loisirs: Rugby
Date de naissance: 21/04/1985
Masculin

PostPosted: Mon 17 Jun - 06:56 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Bonjour
L’escalier et le support de ma machine ont été fabriqués à l’entreprise de mon papa : SARL Bedu (un petit coup de pub au passage)

Pour l’usinage j’ai utilisé une fraise de diam 6mm
J’ai pris des passes de 2 mm
Le bois est un peu pourri mais pour un premier test c’est suffisant
je vous enverrai le résultat final quand j’aurai fini.

A+
Jeremy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 17 Jun - 08:54 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Bonjour a toi.

J'ai été voir sur SARL Bedu, c'est une belle petite PME.

Tu pourrais en placer l'adresse du site internet sur ton 'Profil', pour en faire profité les membres.

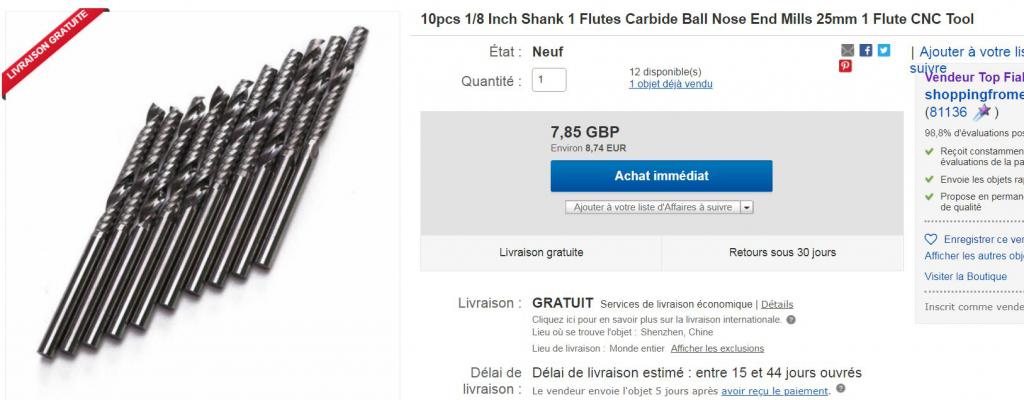

Pour ton usinage un fraise de 1/8 (13.17) a une léve serais bien mieux, pour une poche.

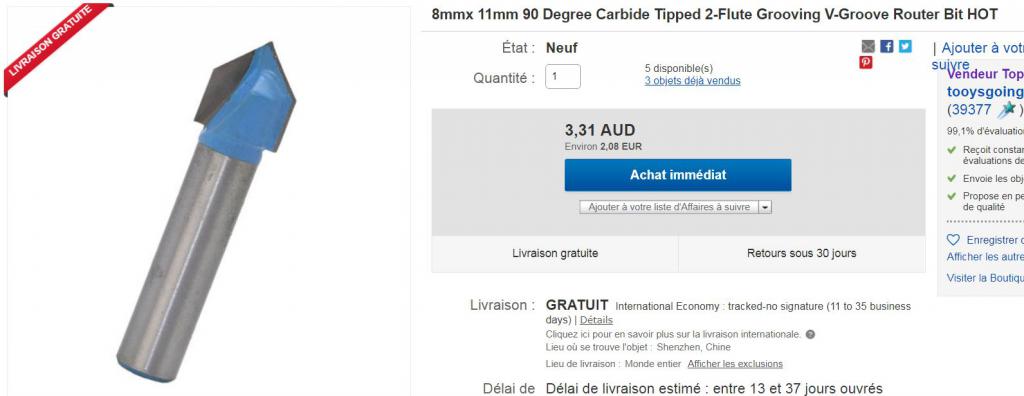

Ou en 'V' si tu veux avoir de l'effet '3D', Merci de partager ton avancement.

A plus, PapyKy, qui a fait de la 'Chaudronnerie' pendant les 2 ans, fin de ce site (restructuration)
Dans un petit secteur de réparation de la grande sidérurgie de Charleroi, qui ma  permis d'avoir un 'dur' travail pendant 8 ans.





Que de souvenir, A ++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Jérémy


Offline

Joined: 23 Apr 2019
Posts: 27
Localisation: Saint Florent sur Cher
Locomotion: 208
Loisirs: Rugby
Date de naissance: 21/04/1985
Masculin

PostPosted: Mon 17 Jun - 14:26 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Bonjour

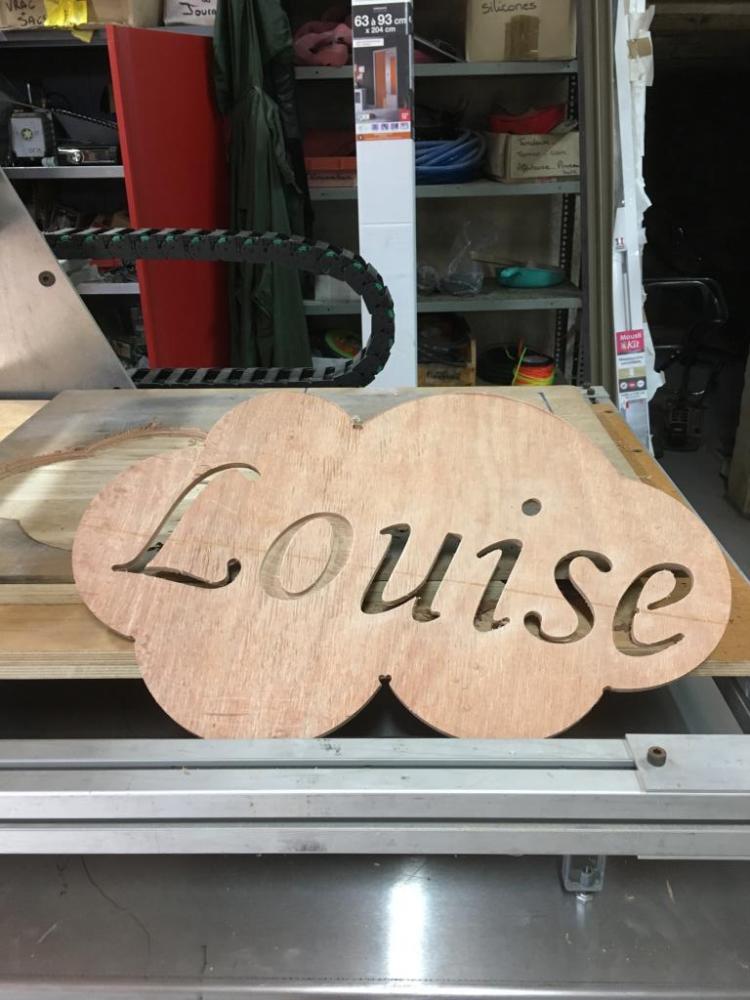

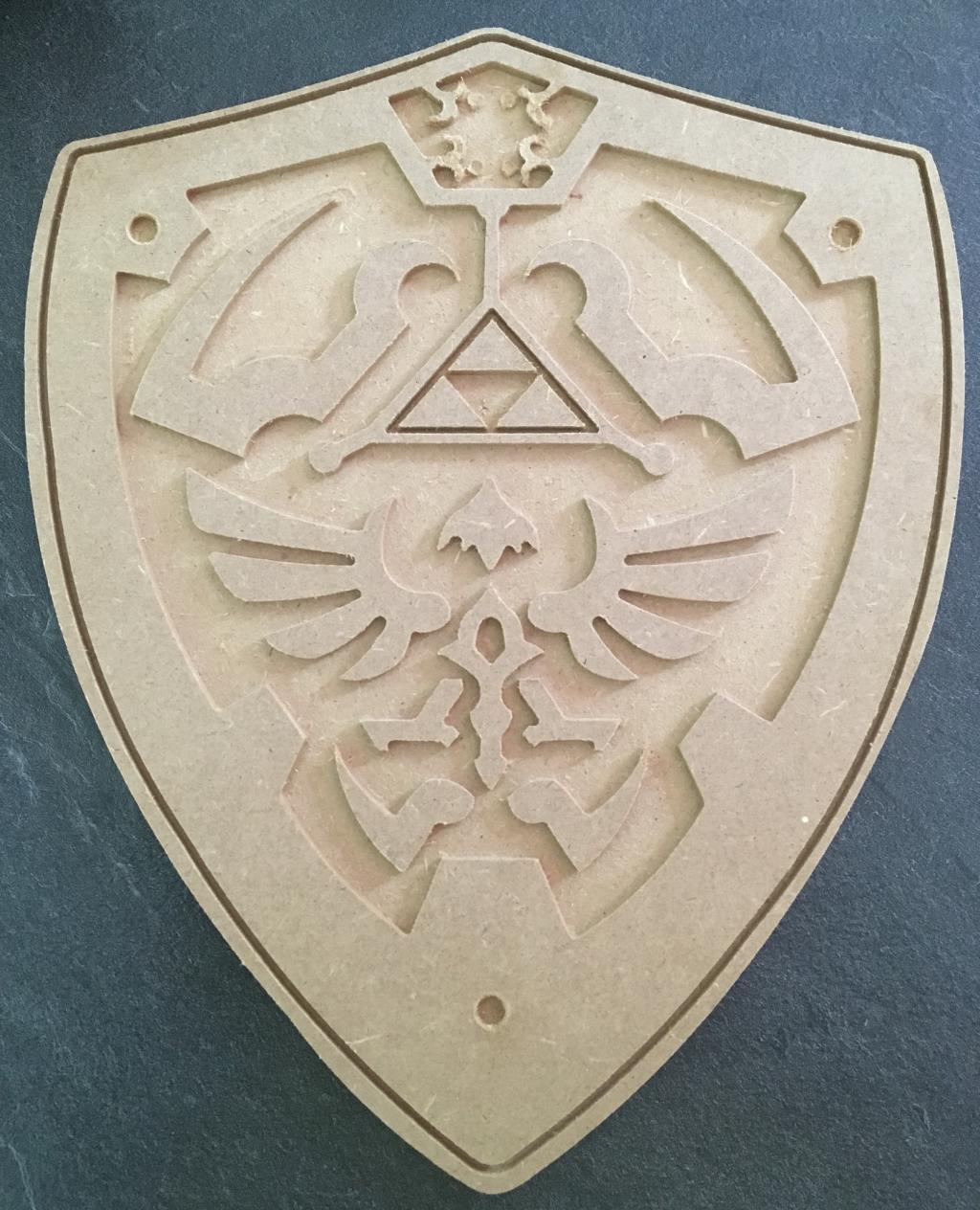

Voici le rendu final



Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 17 Jun - 19:38 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Bonsoir a toi.

Beau rendu, pour un premier usinage.

Que compte-tu faire comme second test ??, de l'aluminium ??

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Jérémy


Offline

Joined: 23 Apr 2019
Posts: 27
Localisation: Saint Florent sur Cher
Locomotion: 208
Loisirs: Rugby
Date de naissance: 21/04/1985
Masculin

PostPosted: Mon 17 Jun - 22:24 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Bonsoir

Pour l’instant non je vais rester sur des chutes de bois car j’ai pas de matière Alunium disponible
Je pensais aussi faire du dessin..

Lors de ce premier test j’ai pu remarquer que j’avais une petite différence de hauteur les 2 extrémités en X min et X max
Je me dis qu’une petite table rainurée et bien calibrée en hauteur serait un plus il faut que je cherche ça sur le net


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 17 Jun - 22:59 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Bonsoir a toi.

Pour la table, tu peut y mettre du HDF, (MDF plus dur),
Et surfacer toute la surface de la table avec une fraise de 20-25 Mm.



A voir sur UneKa-CNC, A plus PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Jérémy


Offline

Joined: 23 Apr 2019
Posts: 27
Localisation: Saint Florent sur Cher
Locomotion: 208
Loisirs: Rugby
Date de naissance: 21/04/1985
Masculin

PostPosted: Wed 10 Jul - 22:26 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Bonsoir tout le monde

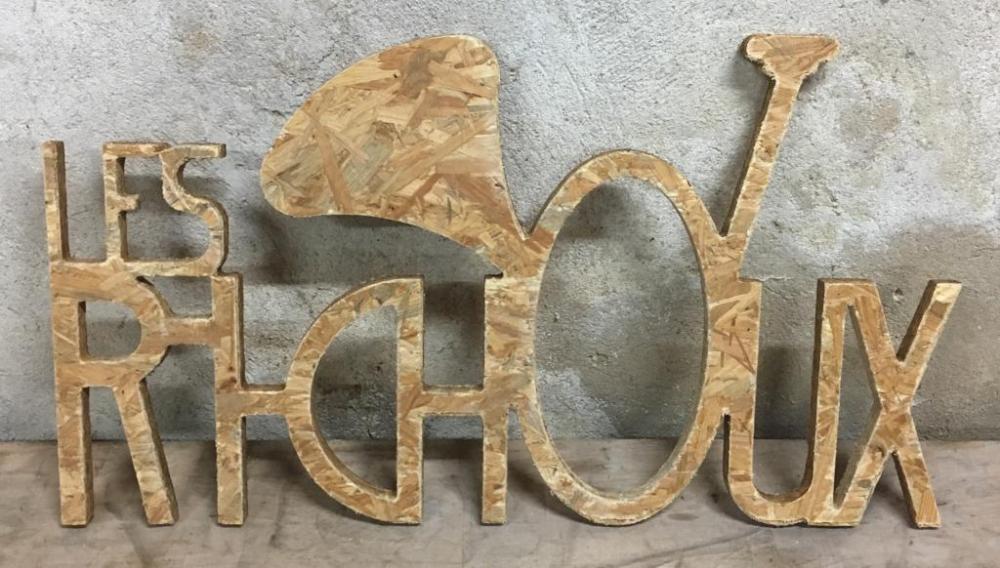

Deuxième essai de découpe à partir d’un dessin fait sous autocad



Recadrée par PapyKy.

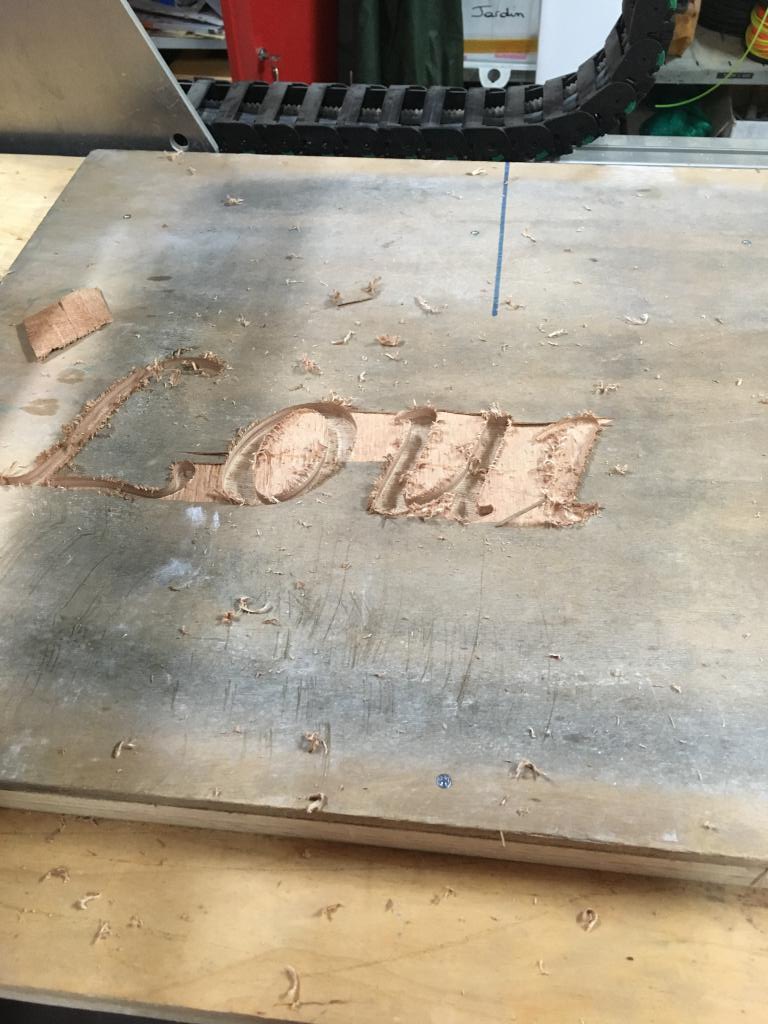

Voici le résultat réalisé avec une fraise diamètre 6 mm.



Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 10 Jul - 23:06 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Bonsoir a toi, et au enfant 's'.

Cela est beaux, malgré fait dans de l' OSB, je pence ??.

D'ou vient ce terme 'Richoux' si je sais bien lire ??.

Cela représente un cors de chasse ??.

Cela doit être complique de faire ce dessin sous DAO !!.

Bonne soirée a toi, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Jérémy


Offline

Joined: 23 Apr 2019
Posts: 27
Localisation: Saint Florent sur Cher
Locomotion: 208
Loisirs: Rugby
Date de naissance: 21/04/1985
Masculin

PostPosted: Thu 11 Jul - 08:34 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Bonjour,
Oui c’est fait en Osb car J’ai beaucoup de chute à ma disposition.
En revanche pas superbe pour l’usinage : ça fume beaucoup et ça fait des bavures dans tout les sens

Les Richoux c’est un lieu-dit où ma tante et mon oncle vivent au cœur de la Sologne et ils sont férus de chasse
Le dessin je l’avais fait à la main voilà quelques années et puis finalement j’ai dit pourquoi pas faire la pièce maintenant que j’ai la machine

Concernant la CAO j’ai utilisé AutoCAD que je maîtrise suffisamment car j’ai travaillé dessus quelques années et durant mes études

A+


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 11 Jul - 11:56 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Salut Jérémy.

Bien venue au club de la DAO, moi uniquement au cours du soir, mais pendant 17 ans.

Comme assistant du prof , et un peu par amitier a cette personne,
(Jacques, qui ce recommaitera si il passe ici), (débuté en version 10 en trois disquette 720 Kb)

Tout mes usinage sont dessiner de cette facon, et utilisé sur CNC.

http://img.xooimage.com/files110/b/f/1/palonier-48b987f.jpg

Ici pour 'DeuKy-CNC' qui n'est toujour pas fini, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Jérémy


Offline

Joined: 23 Apr 2019
Posts: 27
Localisation: Saint Florent sur Cher
Locomotion: 208
Loisirs: Rugby
Date de naissance: 21/04/1985
Masculin

PostPosted: Sun 21 Jul - 23:10 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Bonsoir à tous,

Une petite découpe faite ce jour pour l’anniversaire de mon frère :

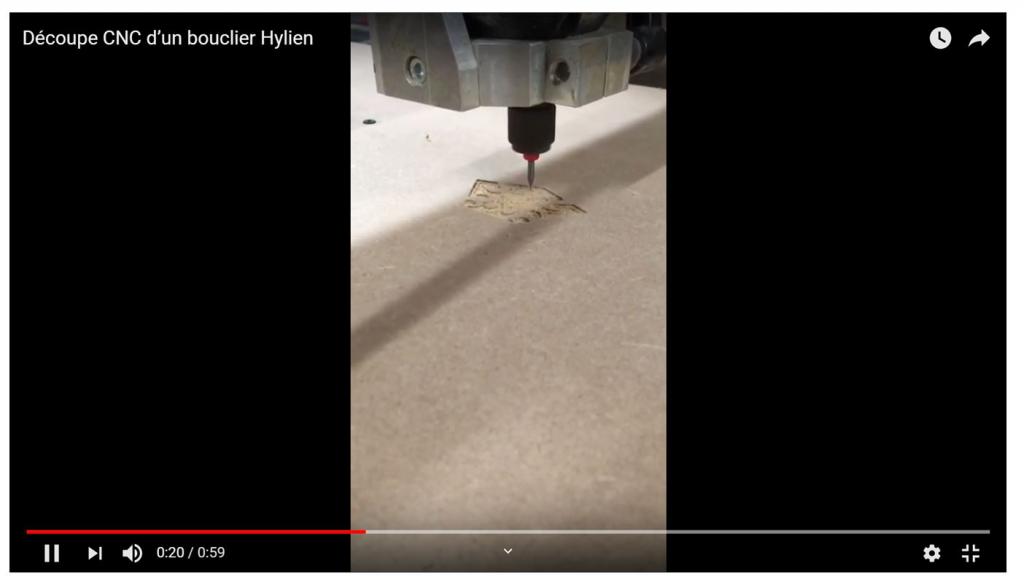

Il s’agit d’un bouclier Hylien faisant référence au jeu Vidéo « The Legend of Zelda »

J’ai réalisé ma découpe en MDF épaisseur 10mm
Le tout en 7 opérations d’usinage (5 poches et 2 contours)



Le résultat n’est pas parfait mais je suis assez content malgré tout.. et mon frère l’etait aussi Wink

A+
Jeremy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 22 Jul - 08:39 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Ah OUI, c'est beau.

La prochaine fois, met t'on MDF en couleur avant,
Ou comme sur cette vidéo du MDF 'Blanc' ce sera 'Magnifique'.

Et songe a faire une courte 'Vidéo', que tu place sur Youtube.

A tu fait la découpe extérieur aussi avec le CNC ??.



A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Jérémy


Offline

Joined: 23 Apr 2019
Posts: 27
Localisation: Saint Florent sur Cher
Locomotion: 208
Loisirs: Rugby
Date de naissance: 21/04/1985
Masculin

PostPosted: Tue 23 Jul - 18:21 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Ah oui pas bête la peintures du MDF avant découpe
Je vais voir pour l’an video sur YouTube je n’ai jamais essayé encore

Là découpe extérieure est faite aussi avec la Cnc

A+



Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 23 Jul - 20:05 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm Reply with quote

Bonsoir a toi.

Dommage que la vidéo est en mode 'portrait' et pas 'paysage'.

Car l'on ne vois que du noir.



Comme tu vois, la critique est facile, mais, c'est pas grave, cela va venir avec le temps.

Dans du MDF 'standard', c'est de la 'Me..e', surtout les petites section se décolle très facilement.

Avec quel type de fraise, la tu exécutée ???, pour moi, c'est cela qu'il faut utilisé.



Ou bien une fraise en 'V' a 90°, même pour faire des 'poche'.





Mais c'est par expérience, que je dit cela, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Contenu Sponsorisé






PostPosted: Today at 11:52 (2019)    Post subject: Achat d’un Cnc Homemade d’occasion X750 - Y590 - Z160 Mm

Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres. All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
