MessagePosté le: Ven 5 Oct - 10:11 (2018)    Sujet du message: Fabrication d'une protection sous 'bouclier' Avant. Répondre en citant

PublicitéSupprimer les publicités ?
Salut a ceux qui passeront ici, sans rien dire, HIiiiii.

Après avoir monter des phares a Leds, comme LP & AB, (longue portée anti brouillard)

Sous la poutre 'pare-choc' et allez reprendre les fixations du berceau du train avant.

La suite logique, fabrication d'une protection sous 'bouclier' Avant.

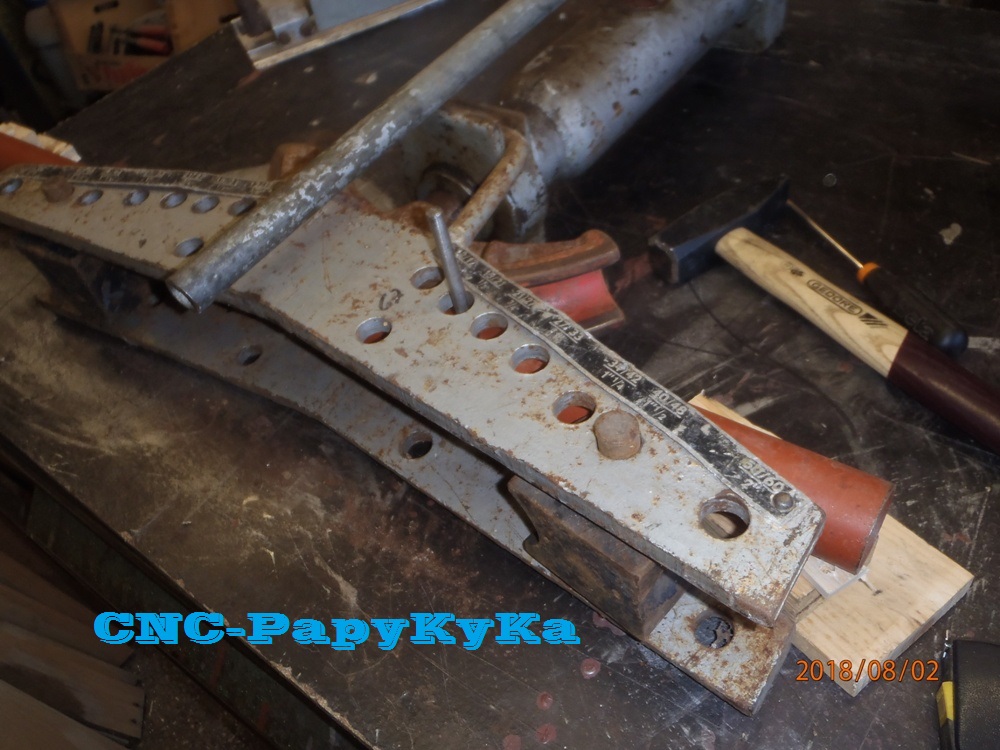

Cintré un tube de chauffage en acier de 6/4, deux courbes identique et bien a plat,



un tube carré aussi pour servir de support sous travers avant.

Deux autres tubes de 3/4, seront aussi utilisé pour la fixation au châssis.

Sous la poutre 'pare-choc' et allez reprendre les fixations du berceau du train avant.









Le voila posé sur deux chandelles, reste a voir comment cela sera fixer.



Comme l'on peut le voir les rampes a Leds seront des AB & LP, sont en place, dans le bouclier en PVC, A ++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Dernière édition par Admin : PapyKy le Mar 16 Oct - 20:23 (2018); édité 4 fois
Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 6 264
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Ven 5 Oct - 10:27 (2018)    Sujet du message: Fabrication d'une protection sous 'bouclier' Avant. Répondre en citant

Salut a ceux qui passeront par ici.

Un peu de soudure électrique pour crée un support de ce tube cintré de 6/4.







Plus possible de mettre sous la main, de mon marteau 'pic', Ou est-il ??????, donc....



PapyKy, n'ais pas en forme avec cette T° de plus de 30°,

Dans l'atelier malgré l'isolation de sa couverture isolée.



A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 6 264
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Ven 5 Oct - 10:30 (2018)    Sujet du message: Fabrication d'une protection sous 'bouclier' Avant. Répondre en citant

Bonsoir a tous.

Un petit avancement de cette barre de protection sous bouclier avant en tuyau de 6/4 de pouce.

Deux bouts de plat en 60 x 4 coupé et foré, pour venir ce fixer sur les rebords de la travers Av.
Sur un tube carré de 25 x 25 x 2 Mm de 1125 Mm





Cette traverse ce placera sous la poutre avant du châssis, pour soutenir les tirants. (3/4 pouce)
Qui passeront sous le moteur et prendront la fixation du berceau du train avant.





Qui seront brider par deux ponts en plat de 20 x 5 Mm, préformer a froid, sur le carré de 25 Mm.



Sur les tirants seront souder dans un angle voulut deux bouts de cornière pour y boulonner le 6/4.



Mais avant faut couper les bouts externe, qui sont trop a vif, pour suivre l'angle du bouclier PVC,
Donc, je fait un gabarit de coupe, pour être symétrique, des deux cotés, qui seront boucher,
Avec un bouts de tôle, profilée et soudée, pour être esthétique.



Voila, c'est prêt pour demain, il reste a coupé et souder, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 6 264
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Ven 5 Oct - 10:32 (2018)    Sujet du message: Fabrication d'une protection sous 'bouclier' Avant. Répondre en citant

Merci a toi.

Voila la suite ce matin.













Simple ??, NON !!, quand l'on a fait cela souvent, quand j'était en 'sidéurgie' (8 ans en maintenance).

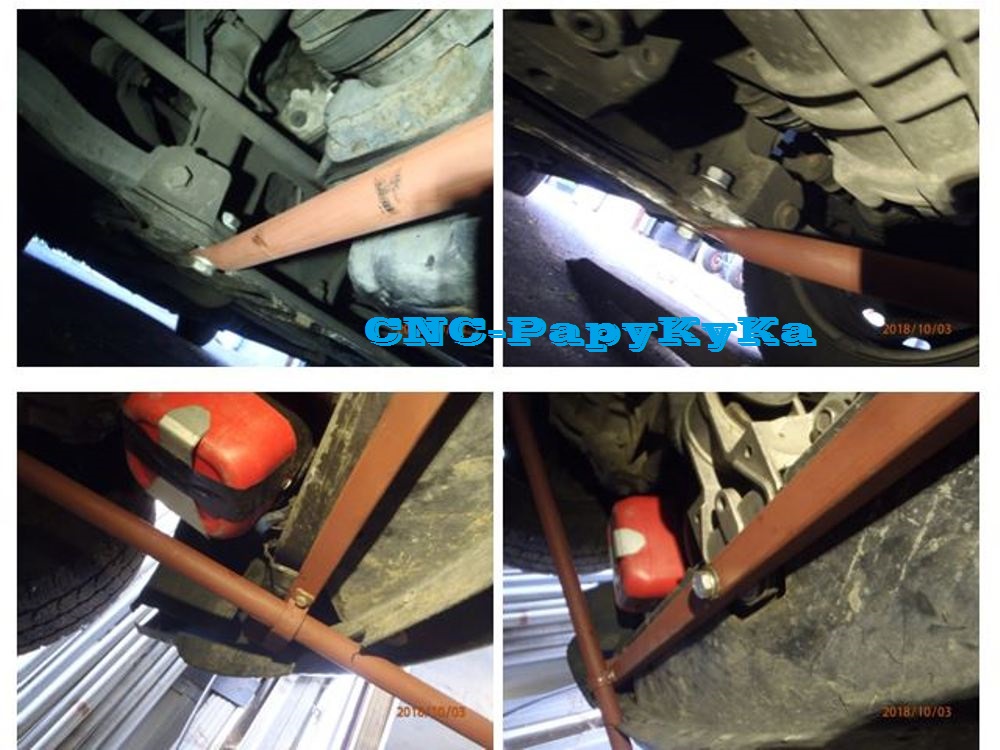

Voila comment cela sera monter sur le véhicule, A plus, pour d'autres truc, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 6 264
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Ven 5 Oct - 10:33 (2018)    Sujet du message: Fabrication d'une protection sous 'bouclier' Avant. Répondre en citant

La suite, la mise en primer spéciale acier.







Le trou a deux diamètres différent, 10 Mm & 14 Mm,
La vis est plus longue de 30 Mm que celle d'origine, (60 Mm)
Le bout de tube fait juste la hauteur intérieur + 1 épaisseur, (23 Mm),
Qui, lui fait 10.5 Mm intérieur et 13.5 Mm extérieur,
Que pour serré que l'une des faces du tube carré de 25x25x2 Mm.
Pour que l'entretoise placée sur la vis M10 ne presse que l'une des deux face du tube.

Et évite de déformer le tube, et de ce fait ne serais pas bien serré, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 6 264
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Ven 5 Oct - 11:28 (2018)    Sujet du message: Fabrication d'une protection sous 'bouclier' Avant. Répondre en citant

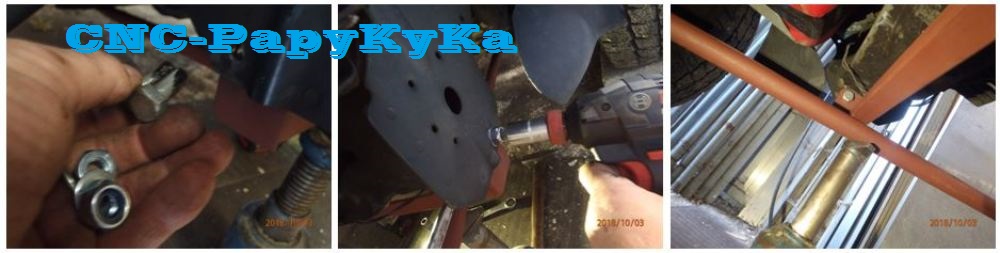

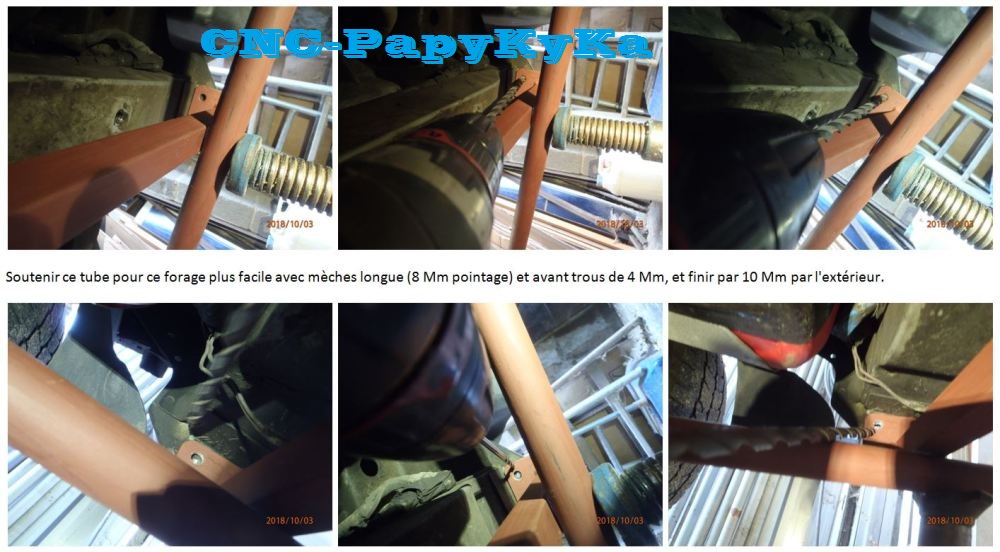

Reprise du placement de cette protection.

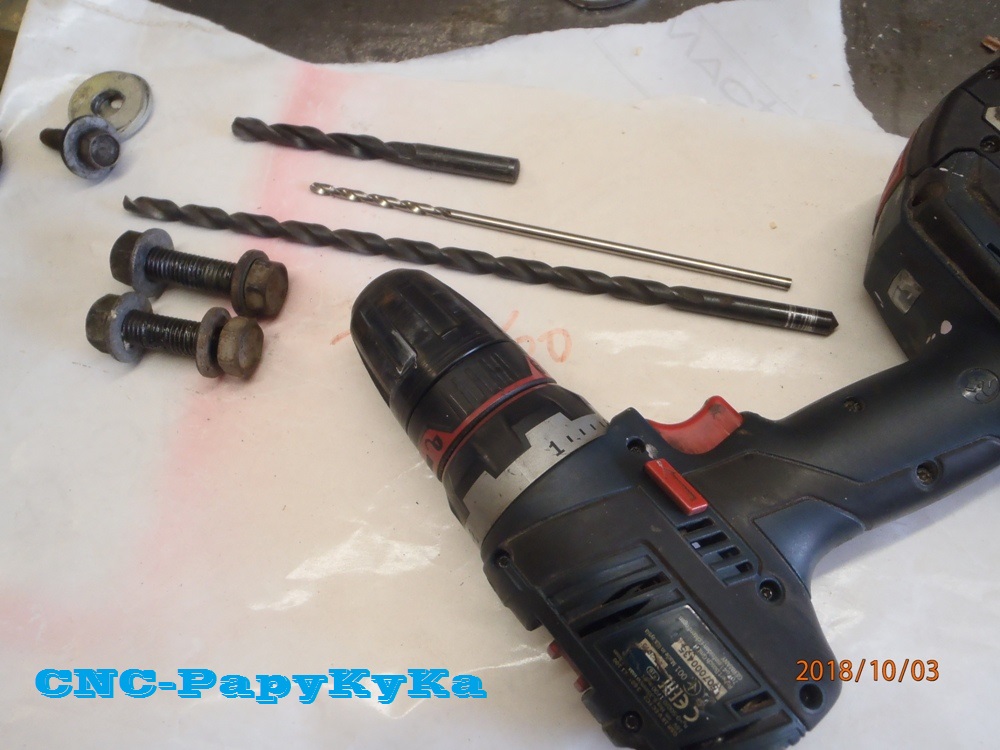

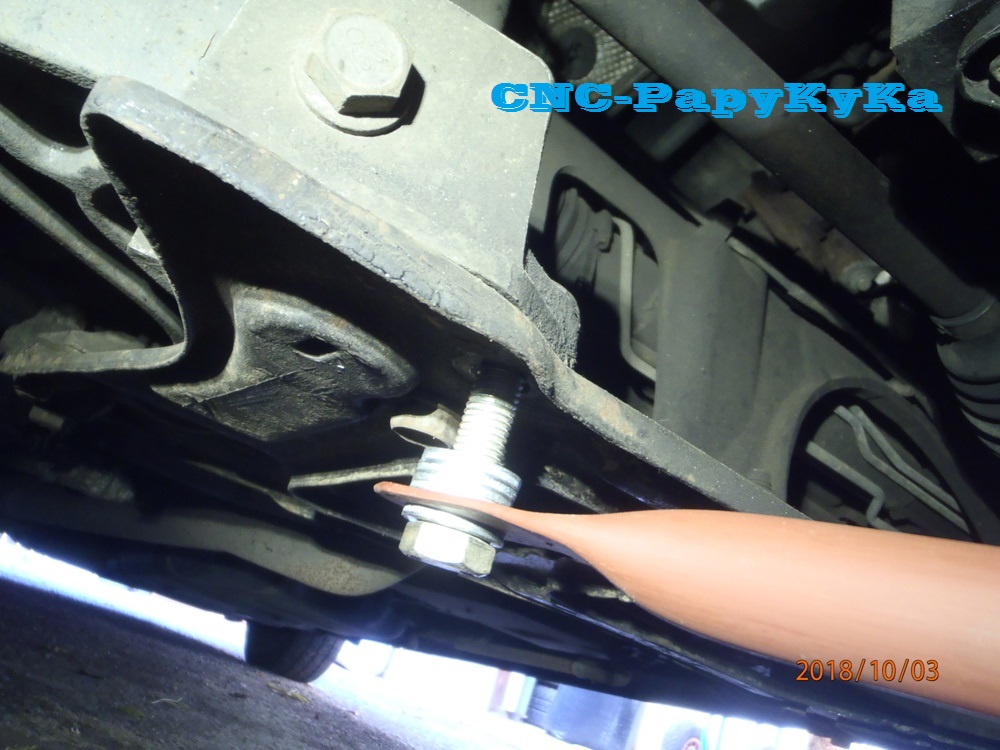

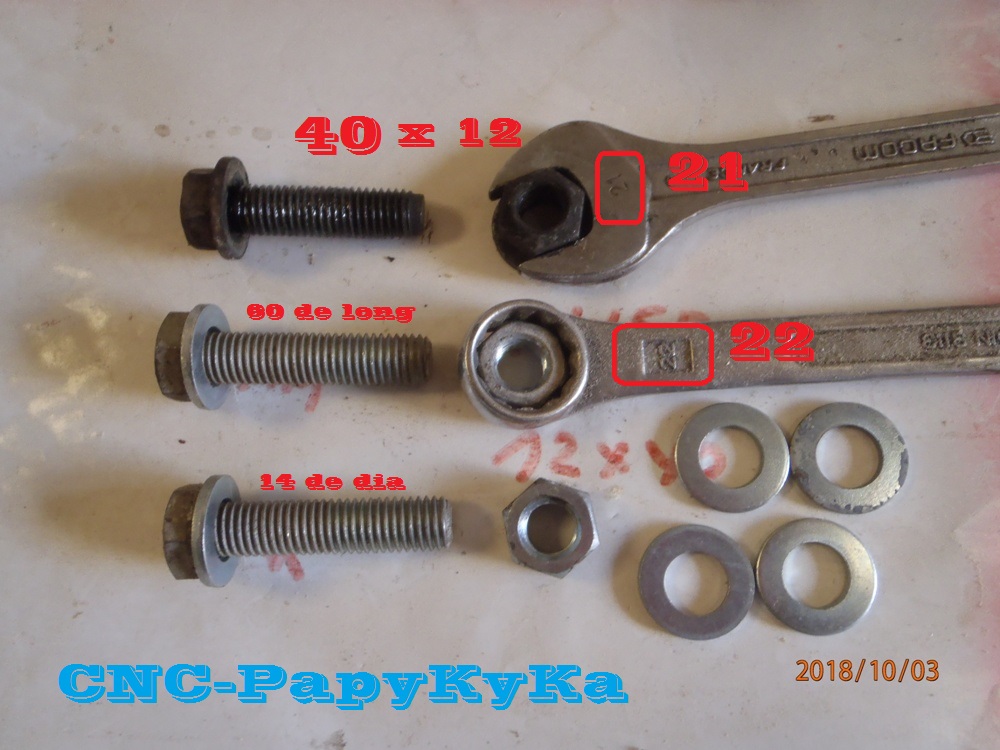

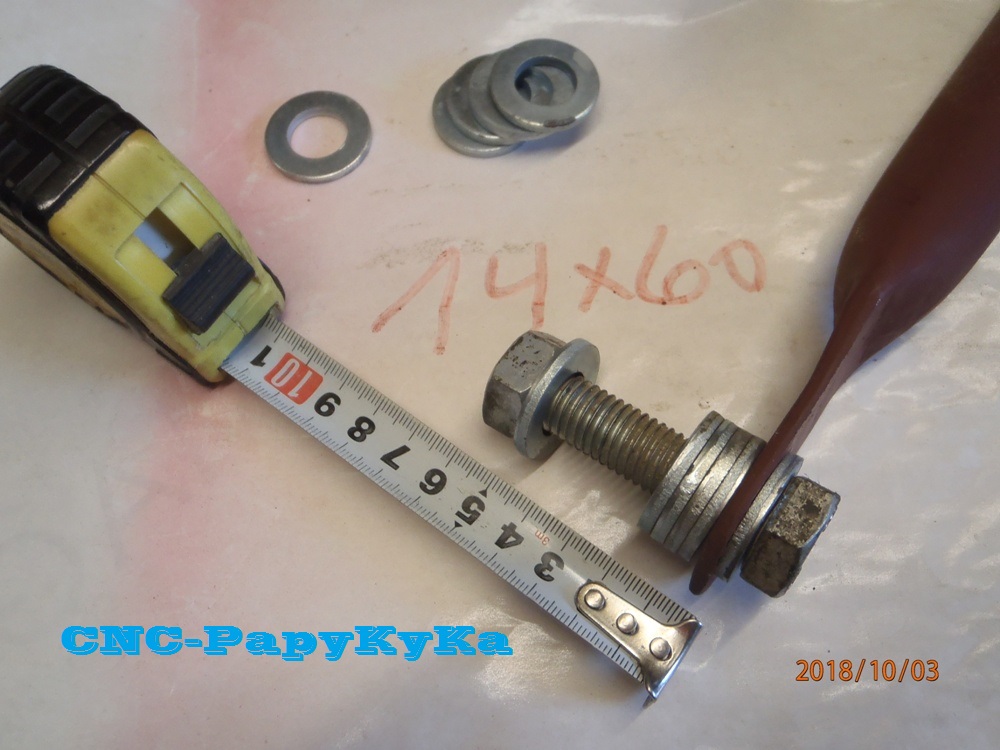

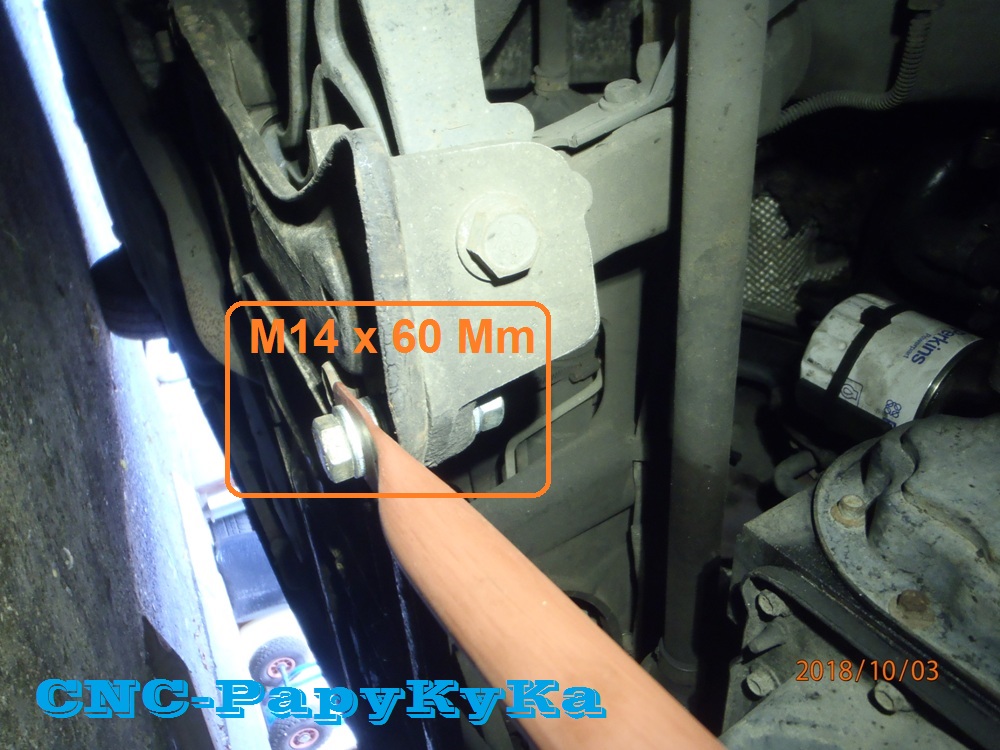

Première chose a trouver les vis de 14 x 60 MM.



Qui seront monter avec des rondelles, car la tôle inférieure du berceaux a un rebord de renfort.















Maintenant coupé les tubes de 3/4, a la bonne longueur, souder les cornières pour fixer ce tube du 6/4 de pouce.

Ce sera pour un autre jour, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 6 264
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Mar 16 Oct - 16:13 (2018)    Sujet du message: Fabrication d'une protection sous 'bouclier' Avant. Répondre en citant

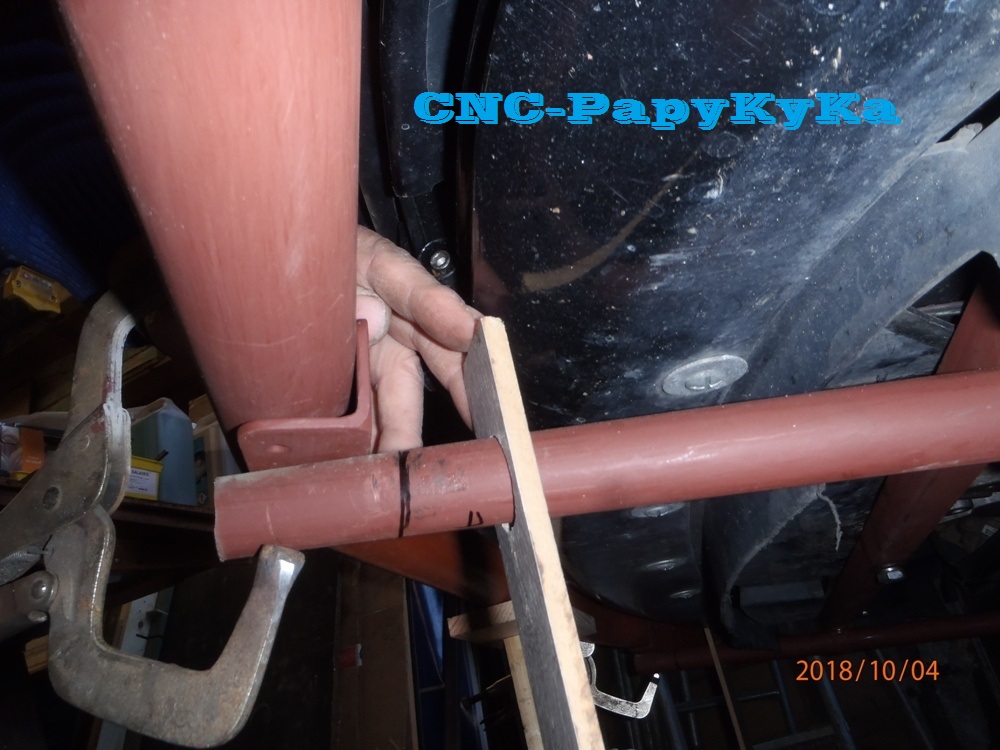

La suite du montage, La soudure.

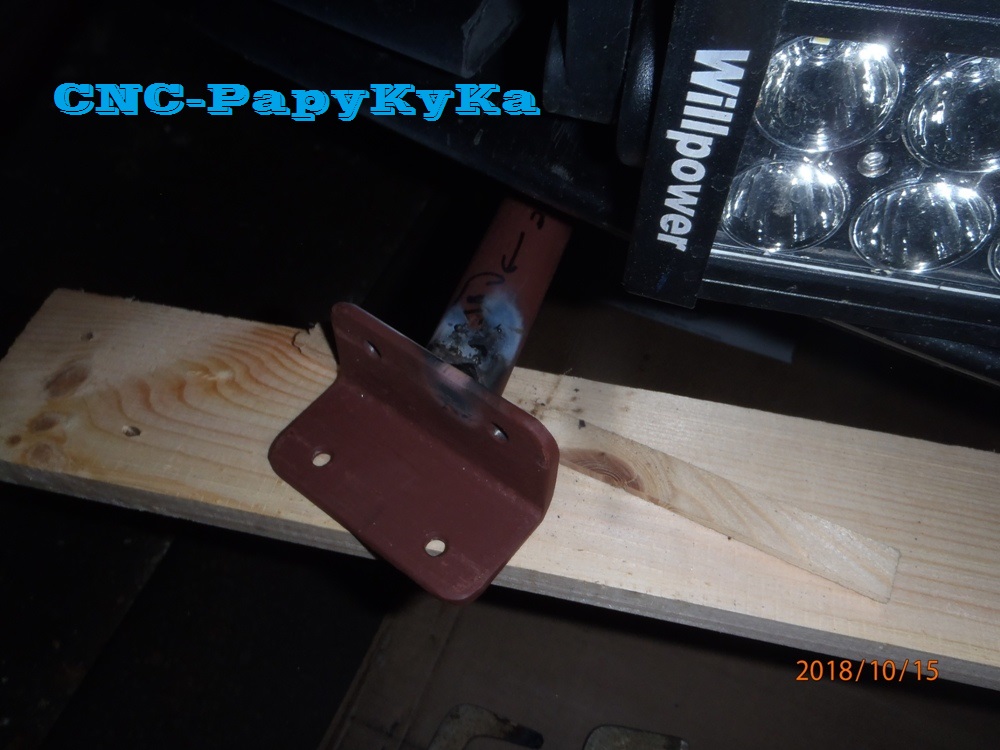

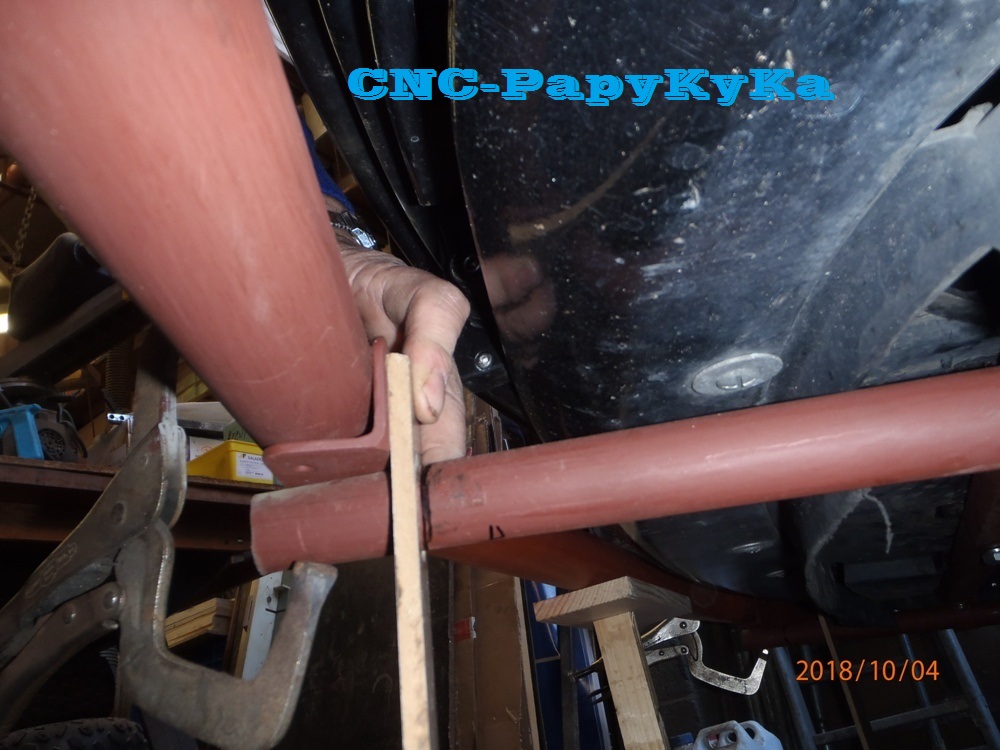

Un trou dans un bout de bois pour le tracage est utile, pour etre sur de sont orientation.

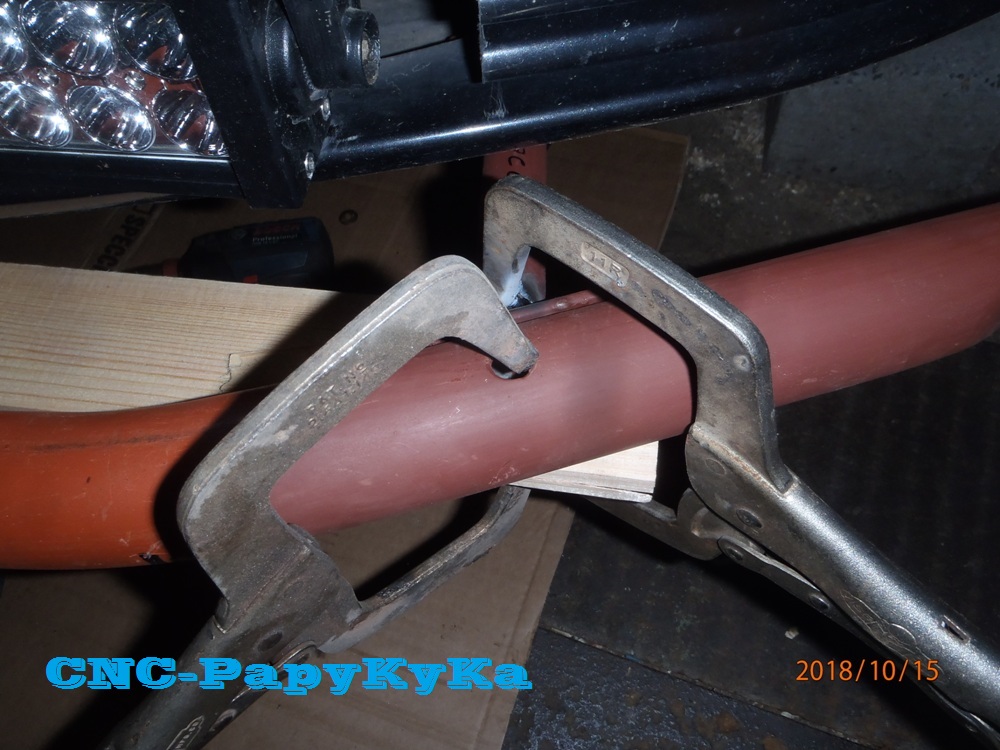

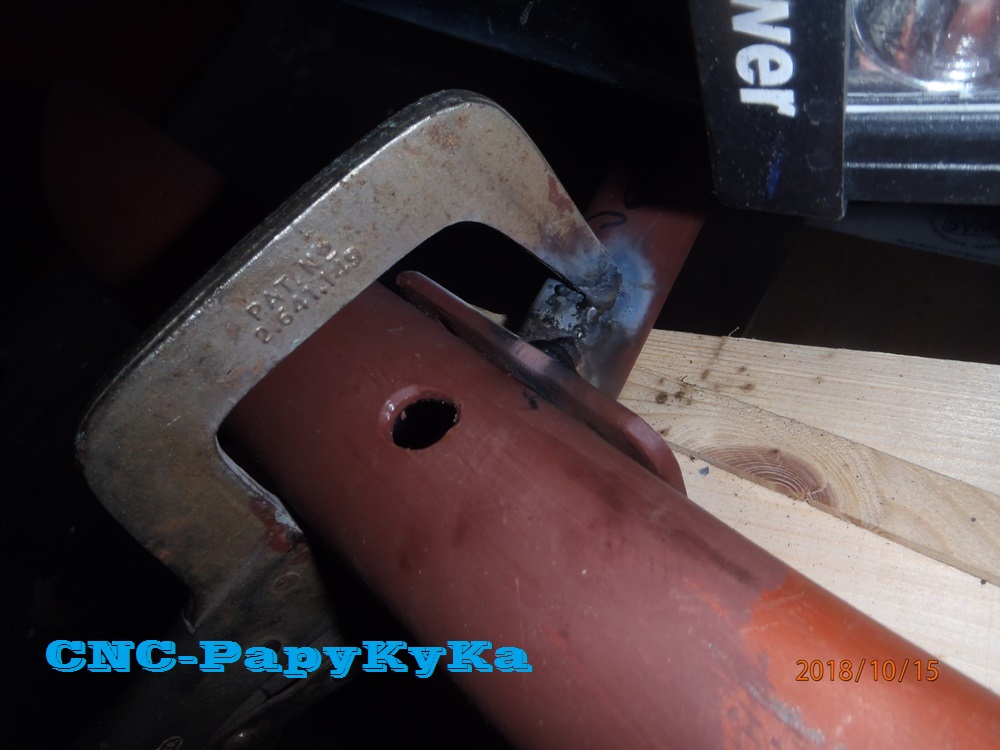

L'ensemble est repossionner avec support bois et pince étaux, pour pouvoir pointer a l'arc électrique les deux bouts acier.

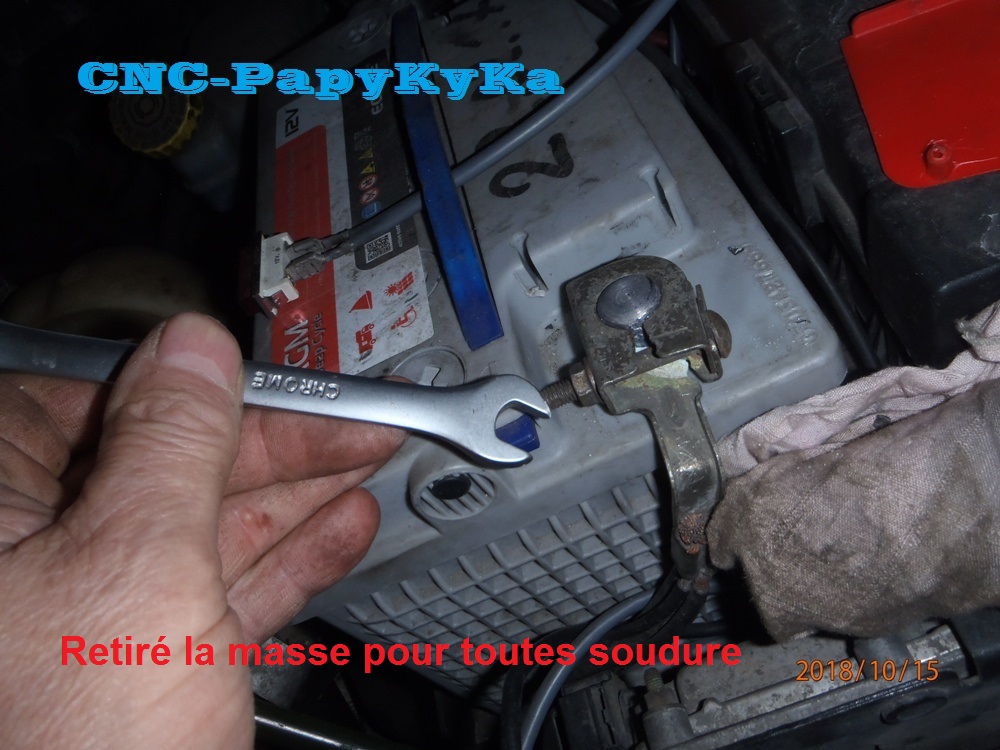

Mais pour toutes soudure éléctrique sur un véhicule, (Adieu diodes d'alternateur) débrancher la masse de la barrerie.

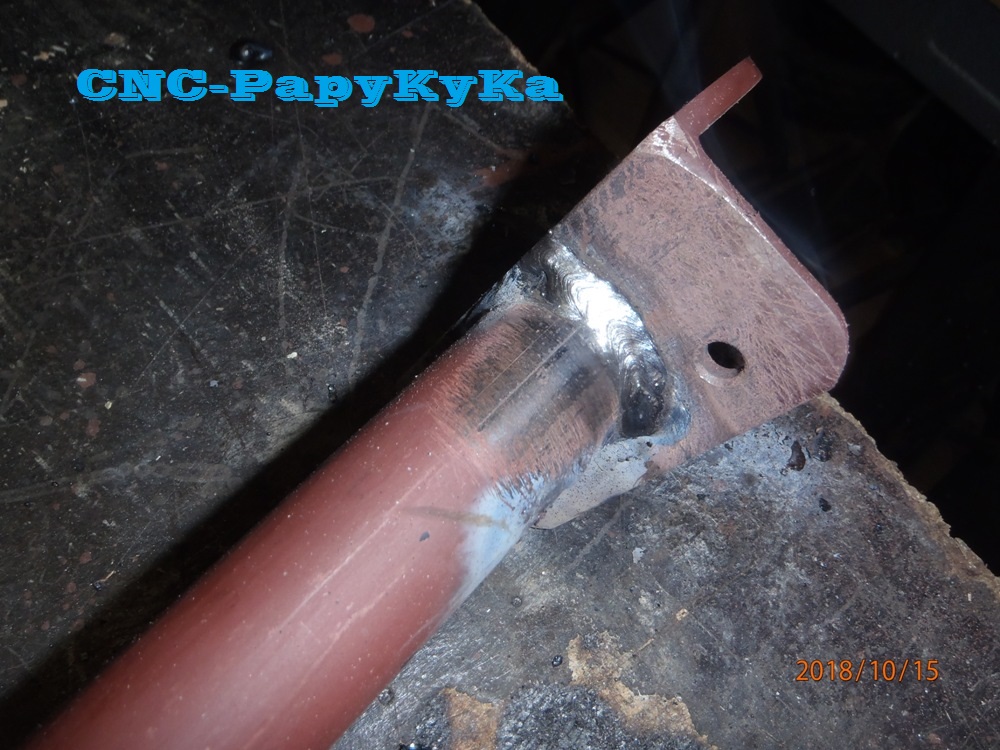

Dépose des barres pour etre soudée correctement, et repose, pour présentation pour pointer les trous a réalisé en M6.





Reste a pointer les emplacements des trous de fixations, La suite dans peu de temps, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Dernière édition par Admin : PapyKy le Mer 17 Oct - 11:08 (2018); édité 1 fois
Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 6 264
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Mar 16 Oct - 20:18 (2018)    Sujet du message: Fabrication d'une protection sous 'bouclier' Avant. Répondre en citant

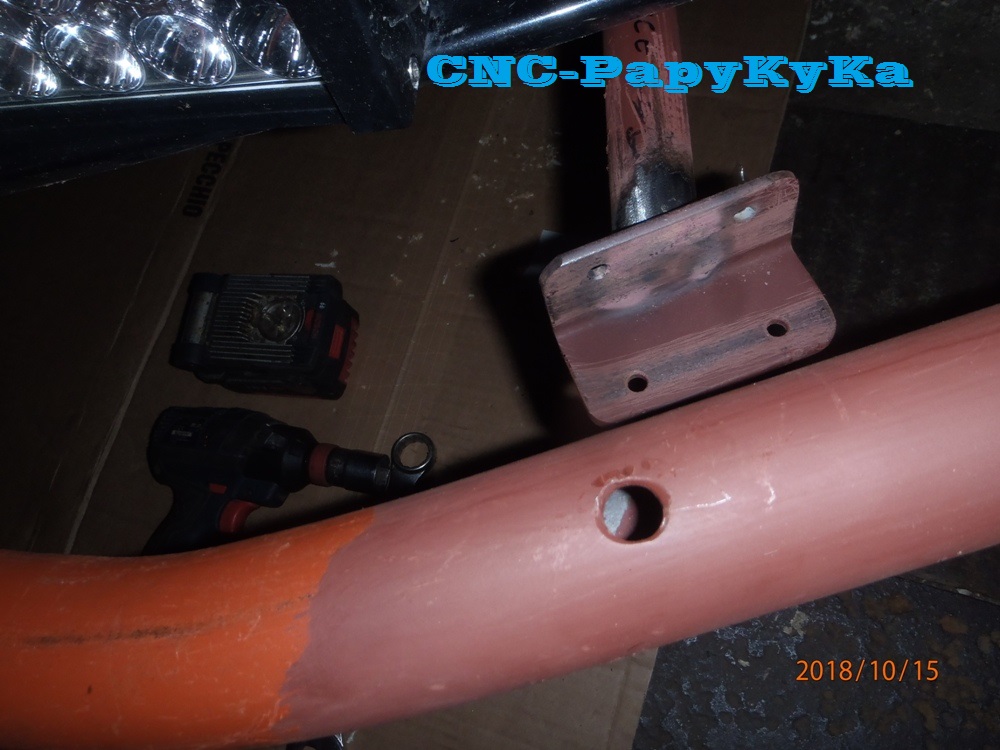

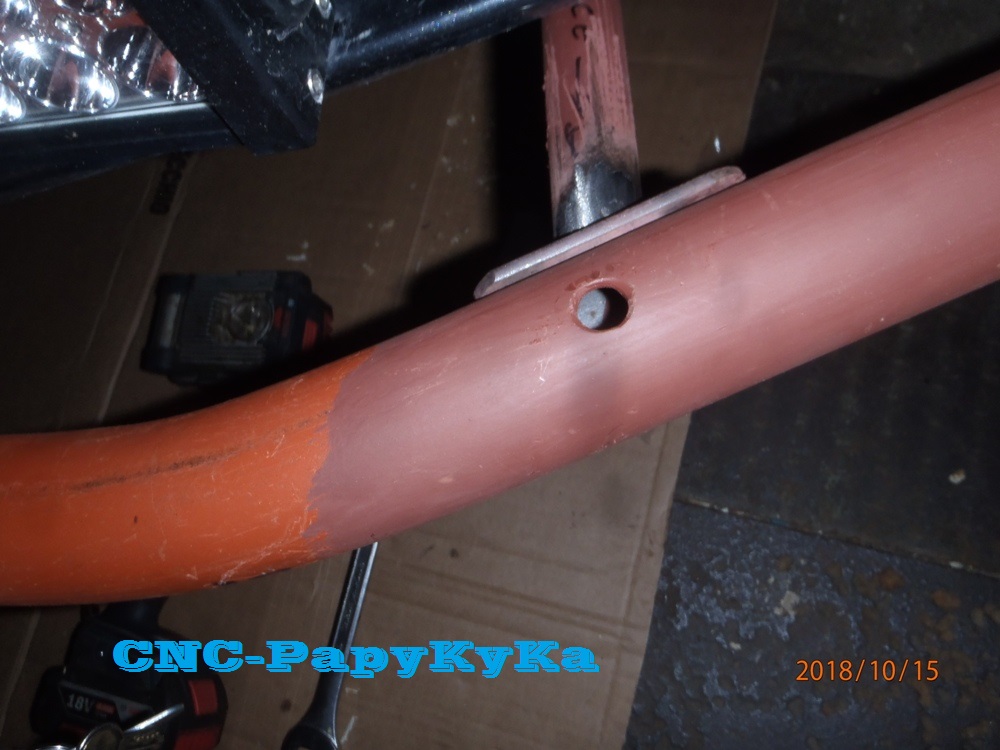

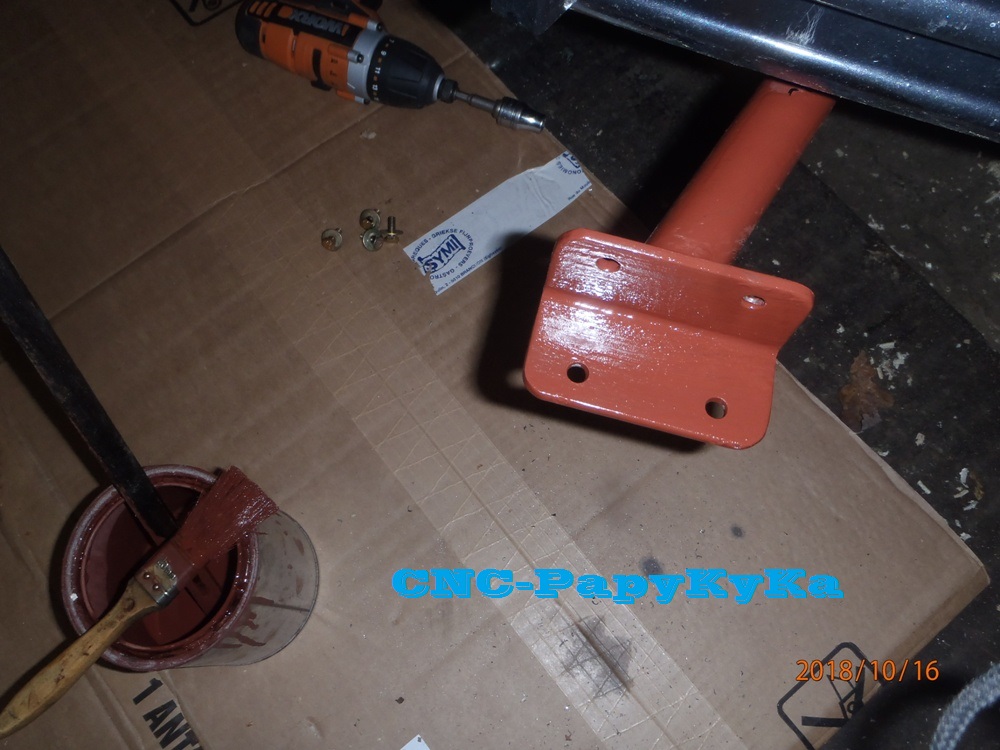

Suite du montage, et peinture antirouille.

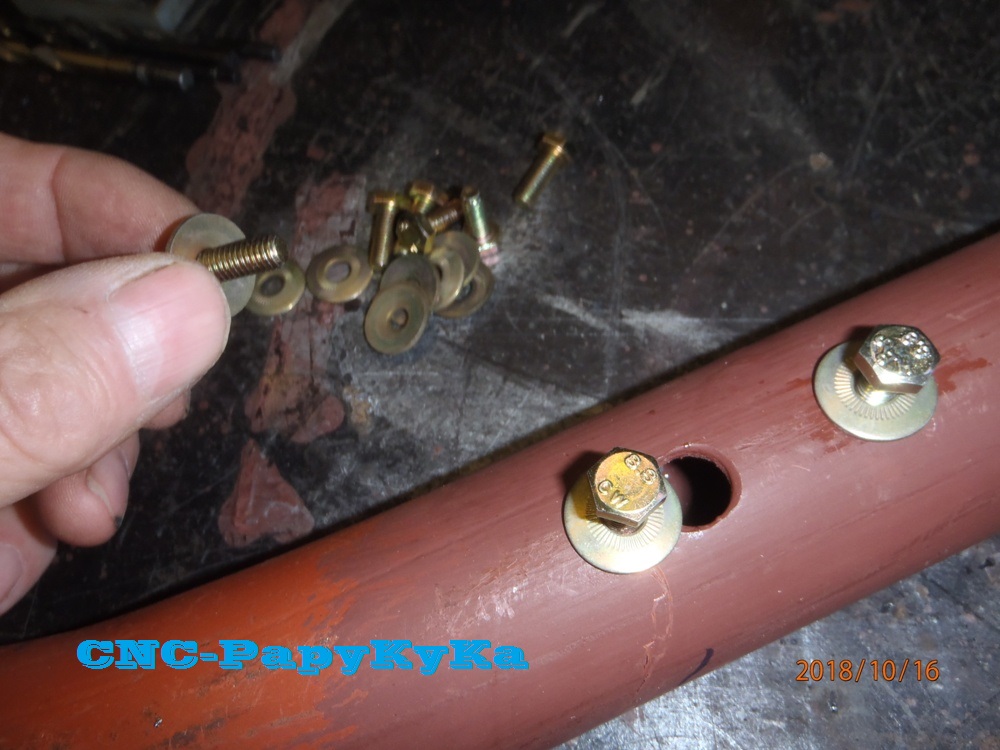

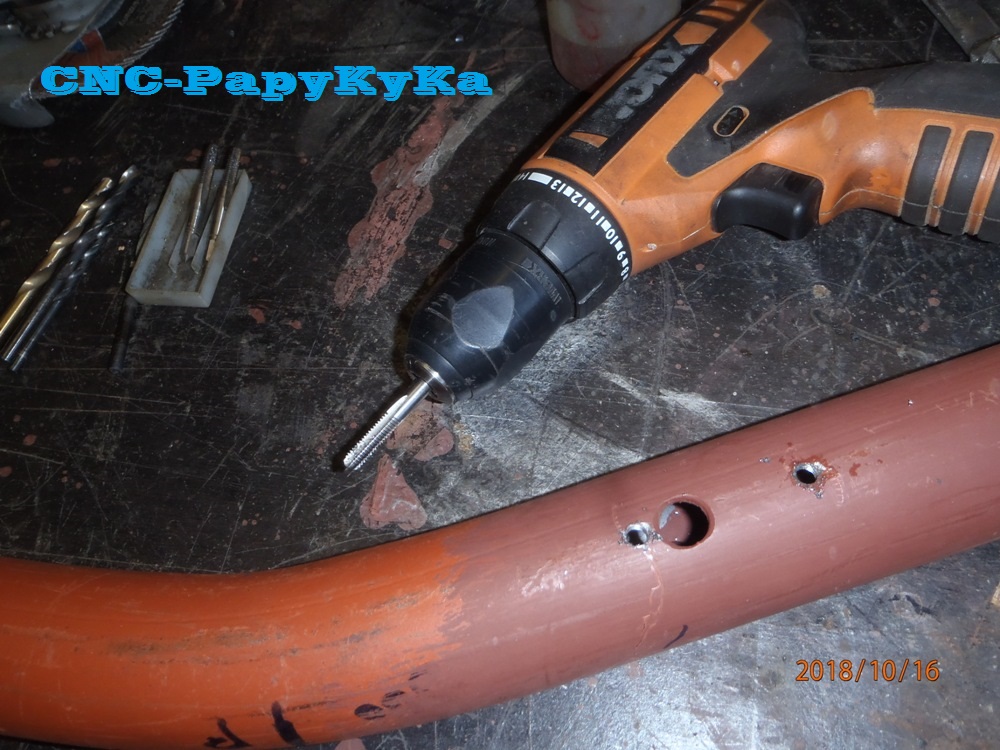

Sur les points de foret fait lors du positionnement, des trous de 5 Mm, pour tarauder en M6.





Une couche de peinture anti rouille (Miniums de fer), sur les soudures entre tubes et cornières et aussi sur le tube de 6/4 Pouce.



Je du allésé les trous a 8 Mm, car pas facile d'aligner les pointages qui on servis a faire les filetages,
Pas grave, car il y a une bonne rondelle ressort a chaque vis de M6, et une couche de peinture est remise en final.



Restera a placer une peinture finale, dans quelques jours, A++, PapyKy.38
