MessagePosté le: Mar 17 Juil - 22:41 (2018)    Sujet du message: Ajouter des phares AB & LP dans calandre du S4. Répondre en citant

PublicitéSupprimer les publicités ?
Salut a ceux qui passe et ne dise rien.

Pour cela il me faut des supports en acier.

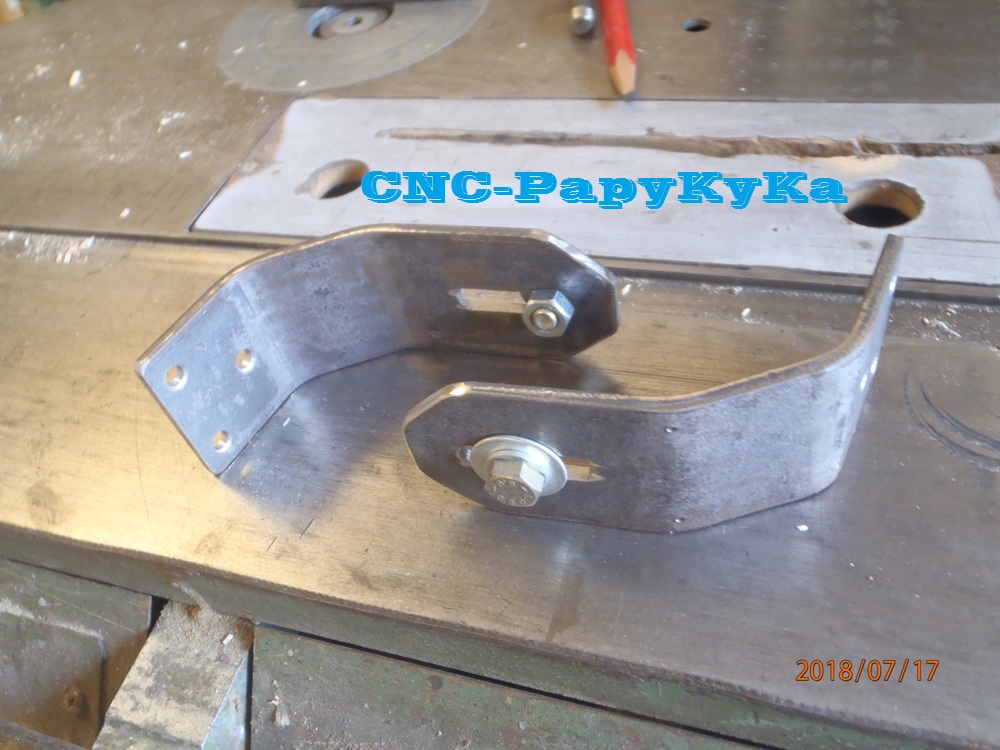

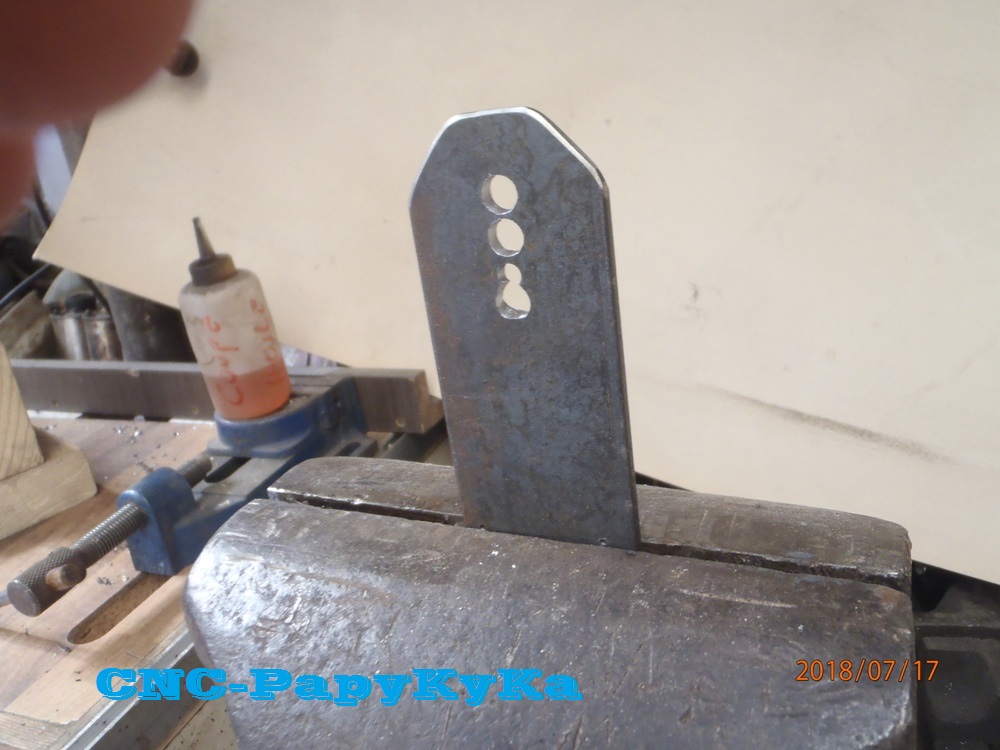

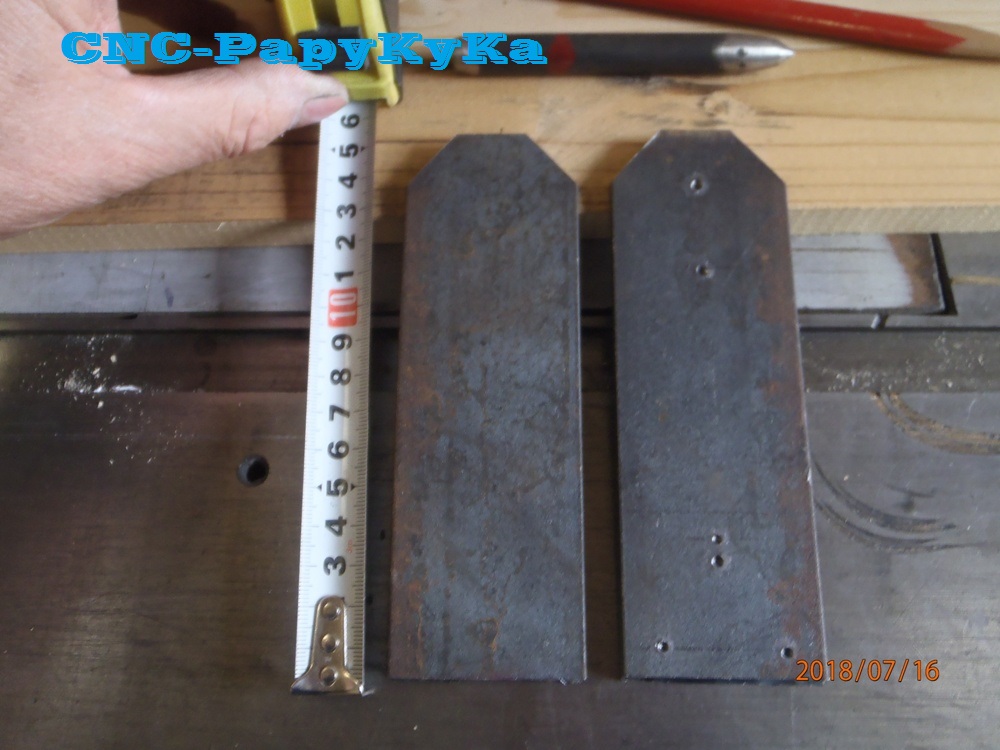

Ce jour, j'ai : coupé de l'acier de 50x5 Mm a une longeur de 150 Mm,

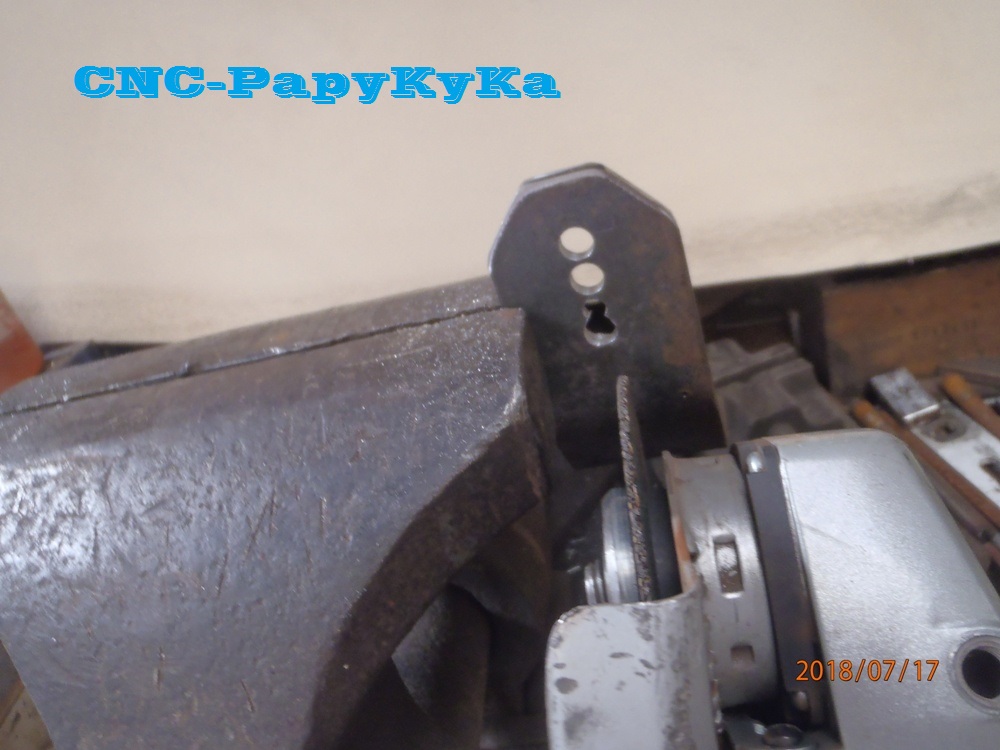

Fait un tracé, pointé, plié, une chose simple a réalisé, quand l'on a un bon étaux et un gros marteau.



























Simple, NON ??, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 6 205
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Ven 20 Juil - 23:59 (2018)    Sujet du message: Ajouter des phares AB & LP dans calandre du S4. Répondre en citant

Bonsoir a tous.

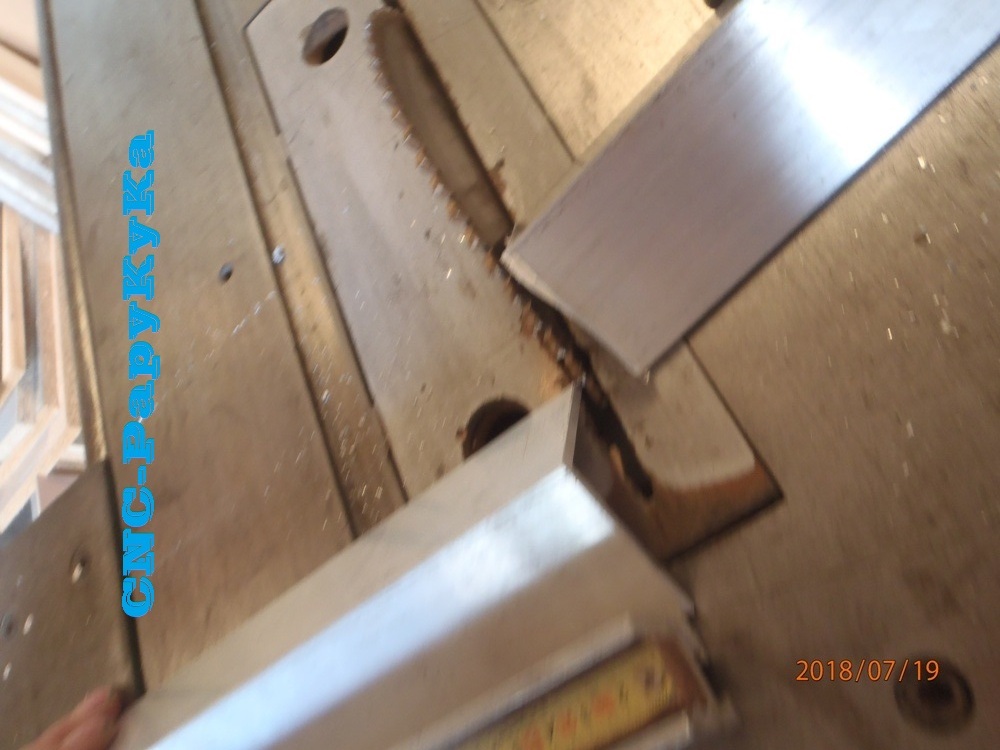

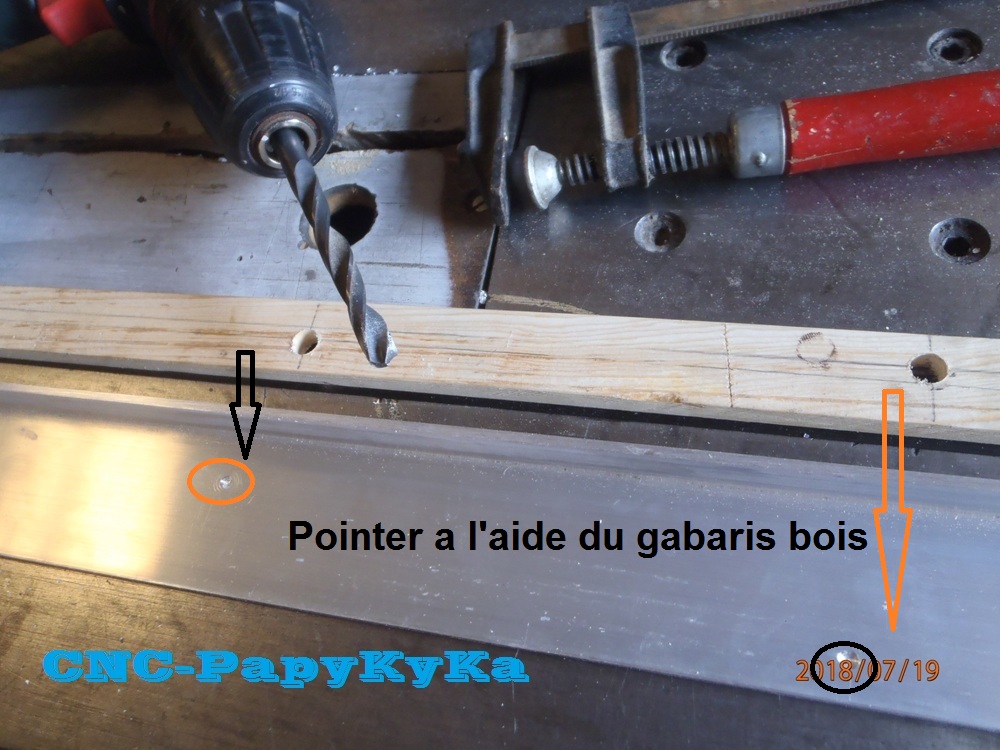

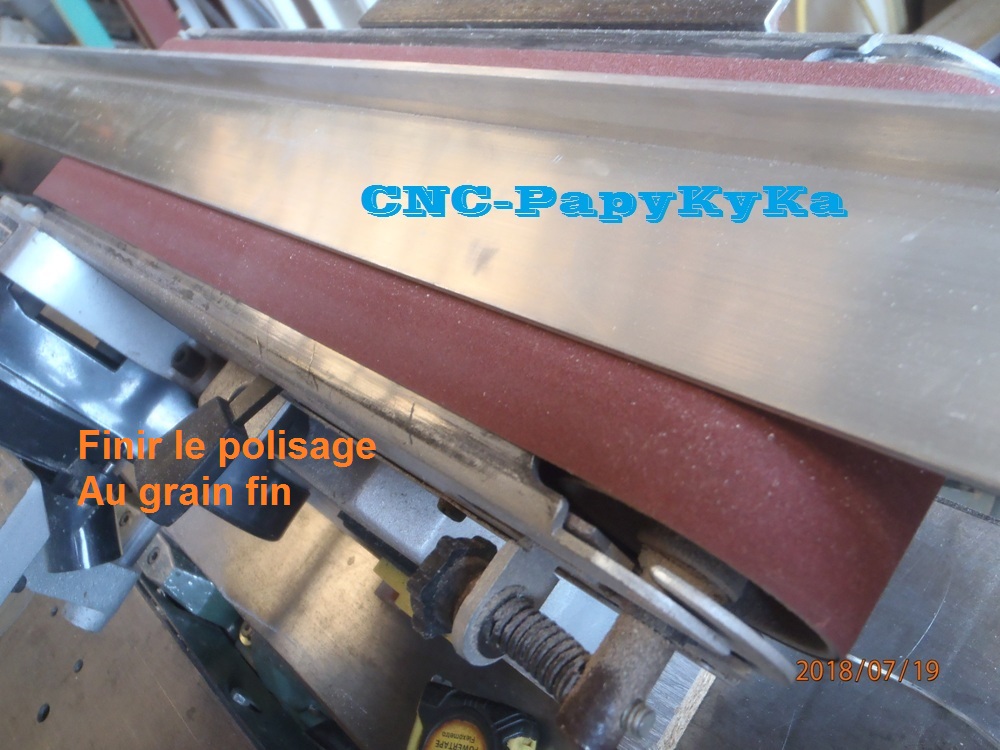

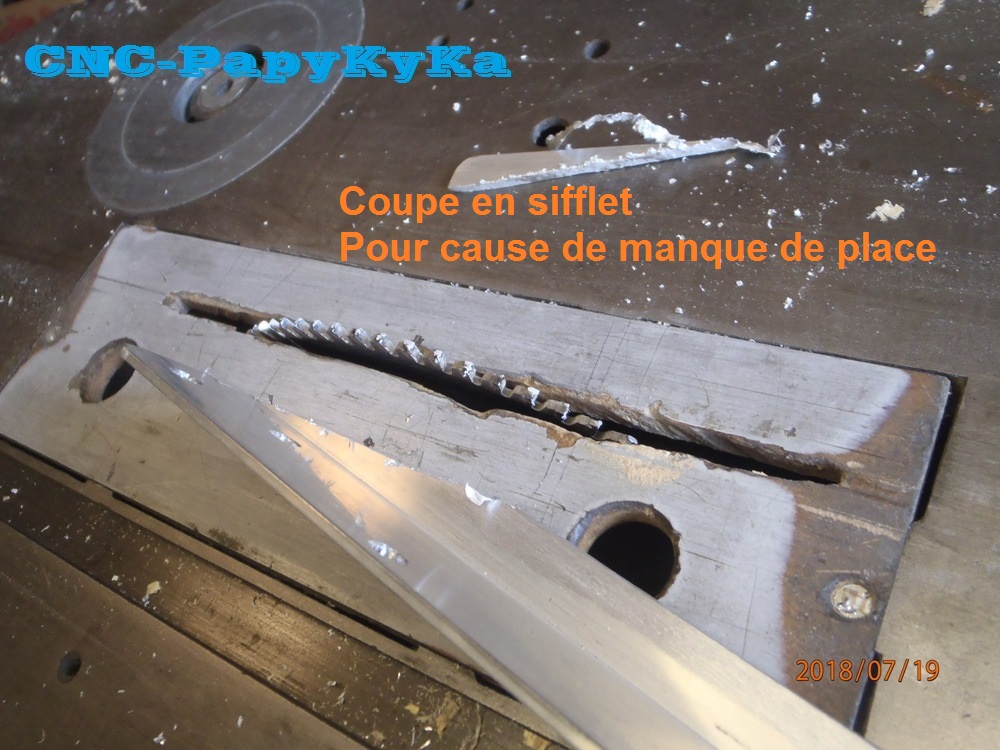

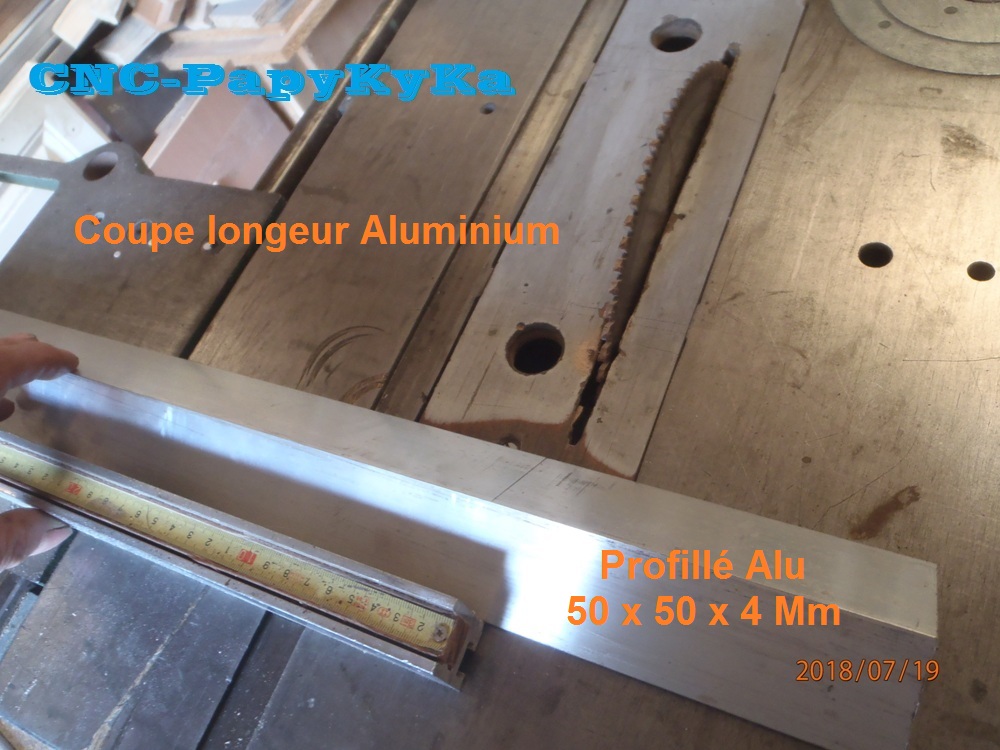

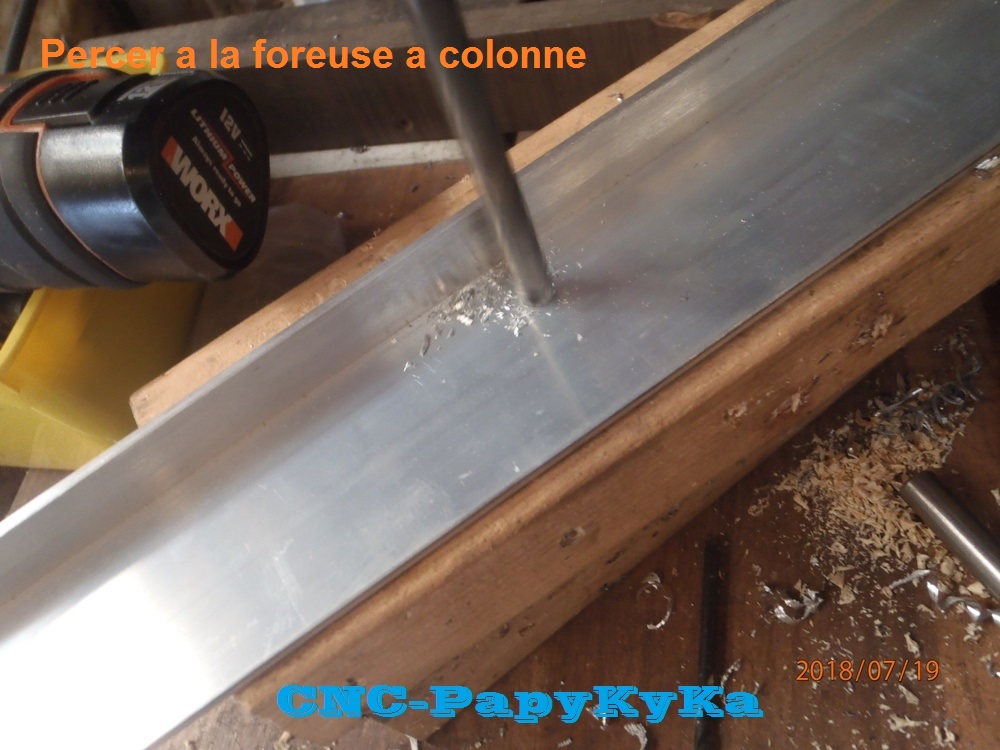

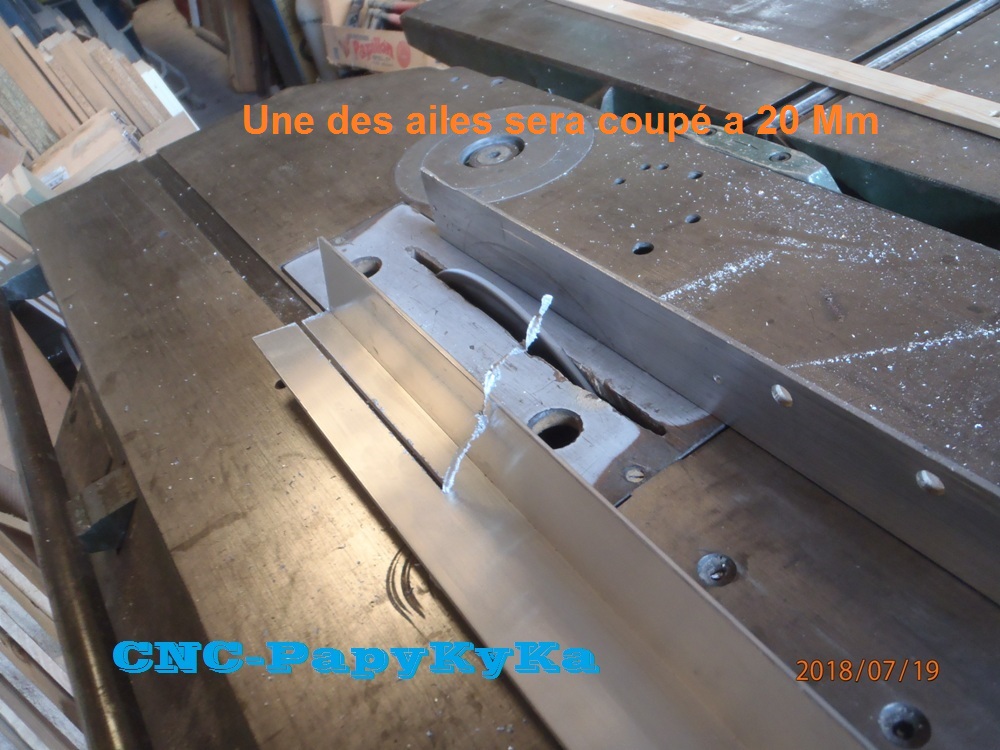

La suite en images de ce montage ....



Comme vous pouvez le voir c'est prévu de longue date.













Oh




!!!, c'est pas encore fini, il y a encore du 'Mathos', A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 6 205
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Sam 21 Juil - 00:20 (2018)    Sujet du message: Ajouter des phares AB & LP dans calandre du S4. Répondre en citant

Salut a ceux qui ....... Oui, je sais....

D'autres images ??, Non, j'arrête là, Oui, PapyKy a déjà fait la suite, A bientôt.

Donc, me revoila avec la barre LP supérieur en place, le reste c'est pour fixer les AB, sous le pare-choc.



























Vous voyer que j'ai mis le texte dans les images, car beaucoup,
Ne lise pas les textes, mais survole les images, Donc A plus, pour d'autre commentaire.

Si certain membres pourrais avoir des questions, A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 6 205
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Mer 1 Aoû - 22:17 (2018)    Sujet du message: Ajouter des phares AB & LP dans calandre du S4. Répondre en citant

Bonsoir a tous.

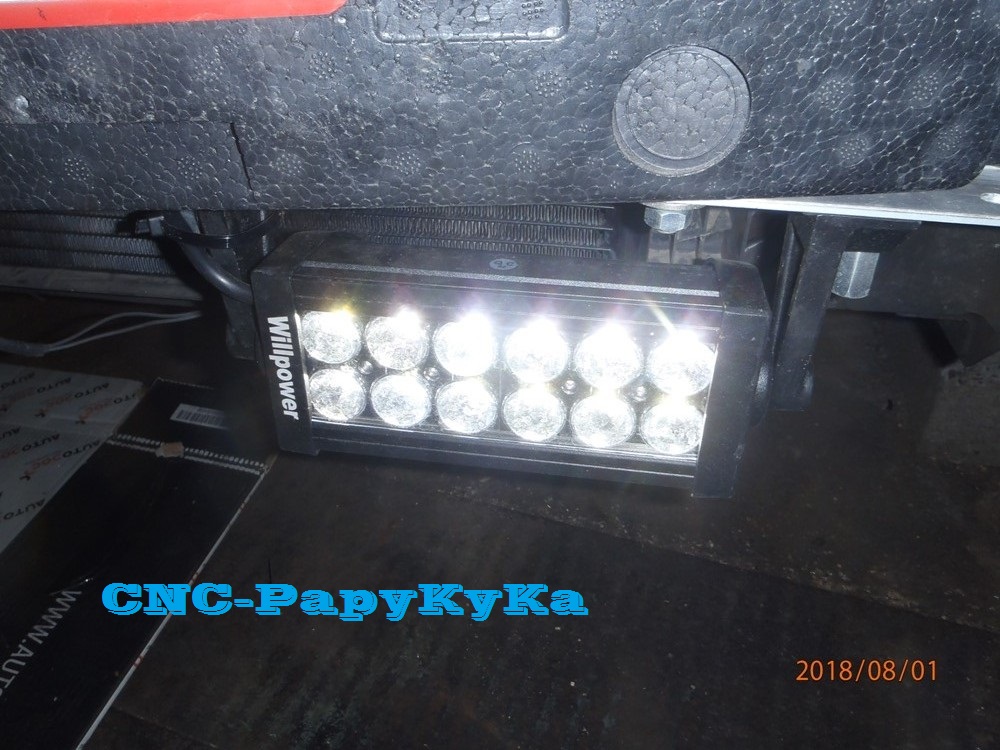

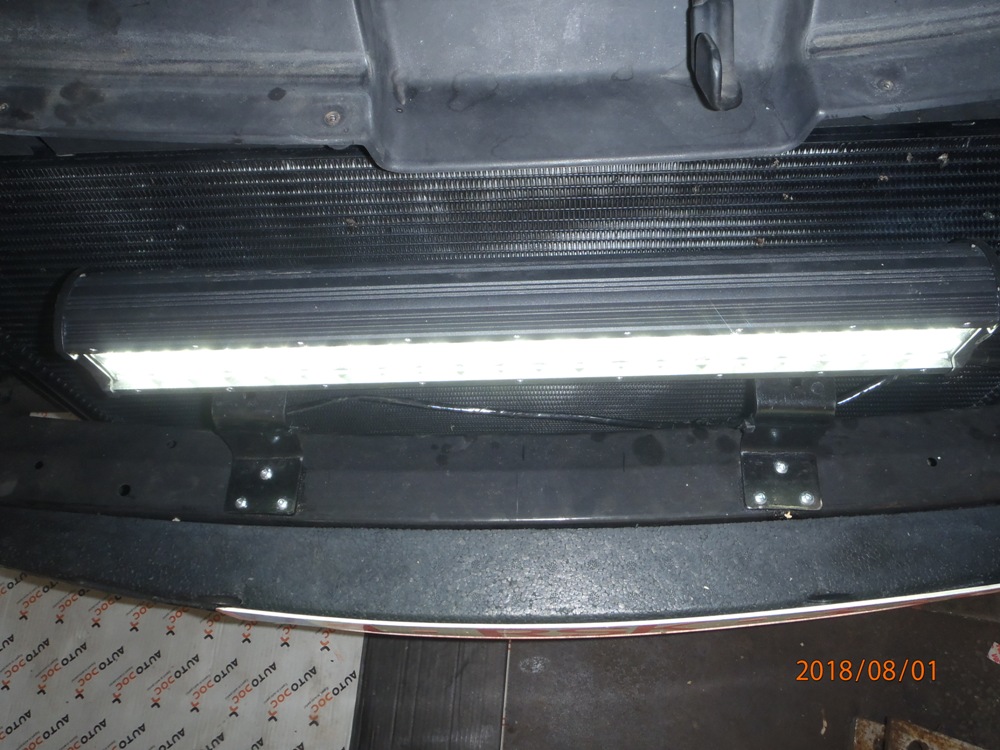

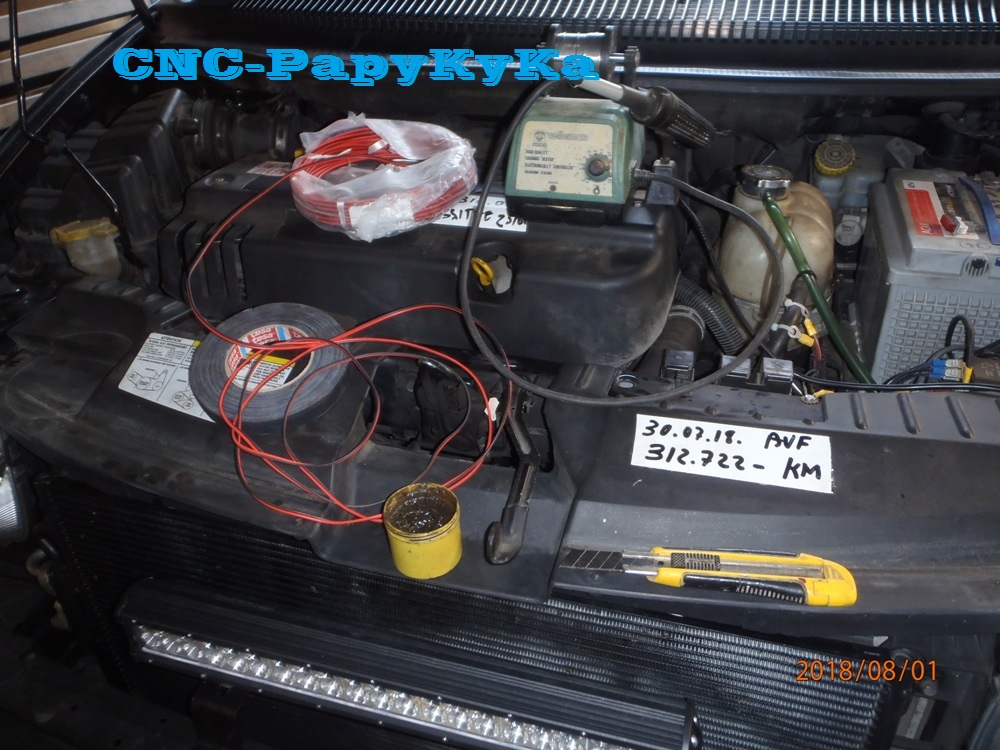

Ce jour, câblage des rampes a Leds, pour AB & LP, placer dans la calandre du S4 de 2004.

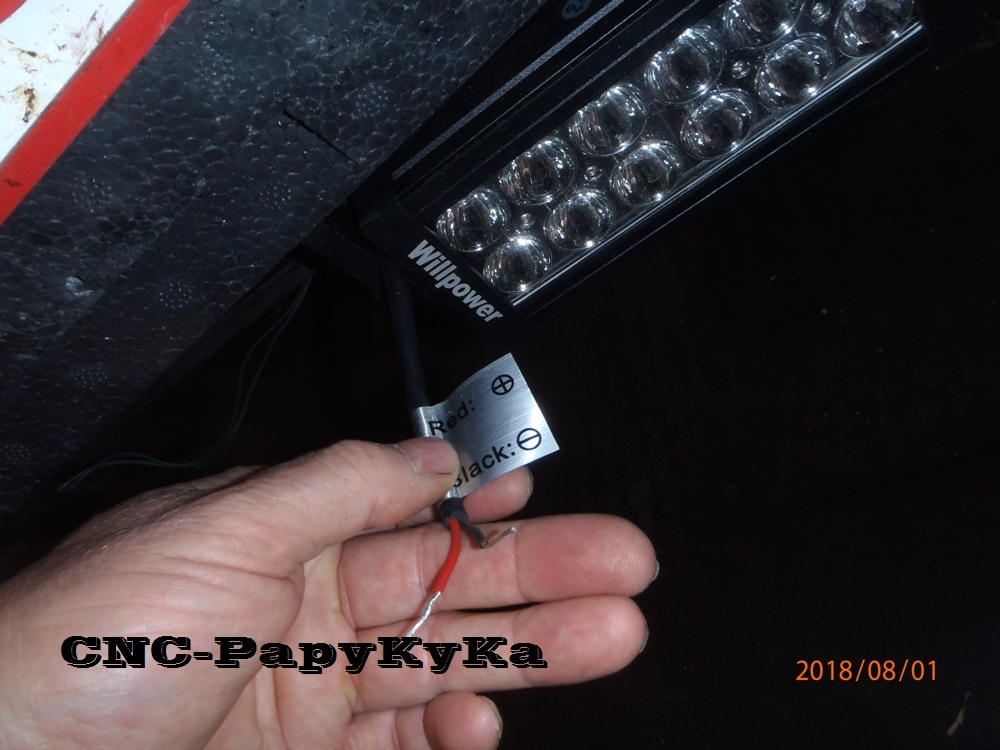

Bien respecter le sens de la connexion, ce sont des Leds, Donc......



Les relais de commande sont coller sur les relais excitant sur la travers supérieur.



Des 'colsons' sont passer dans des trous fait dans les supports d'origine, car trouver souvant décrocher.

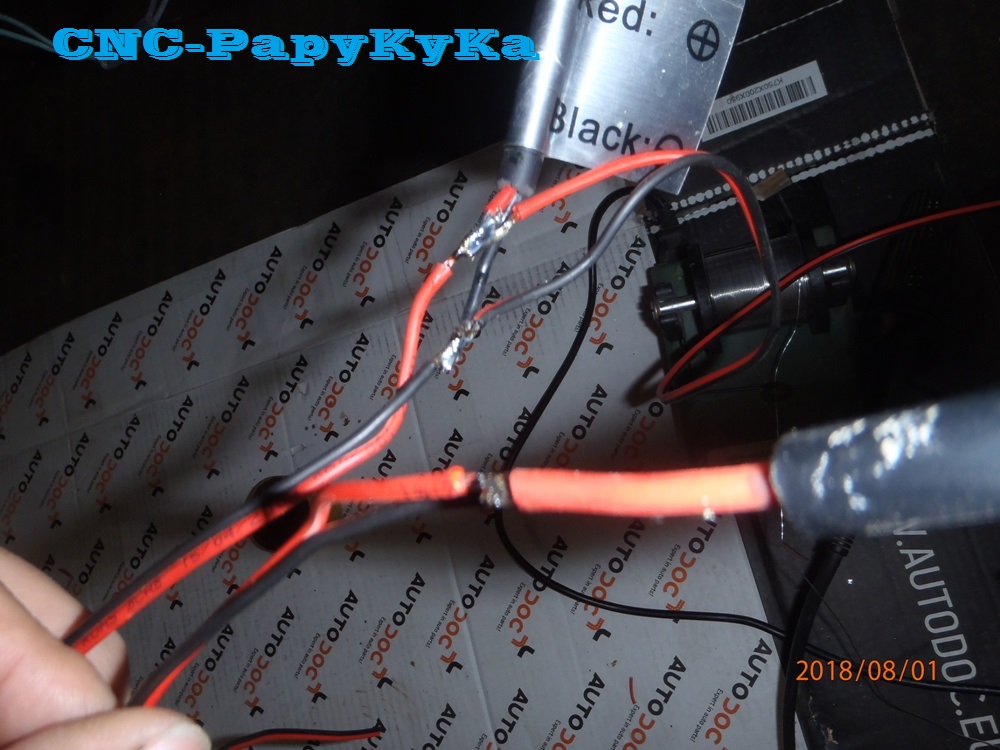

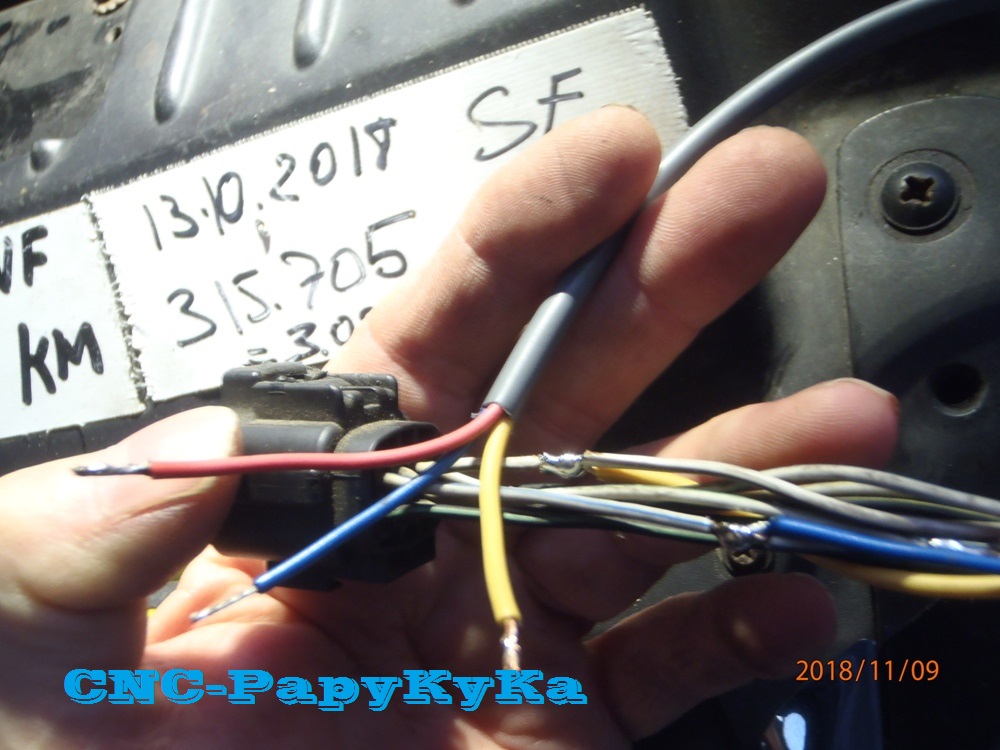

De simple câble sont souder (Brasser a l'étain), et isoler et bien fixer avec des 'colsons'.

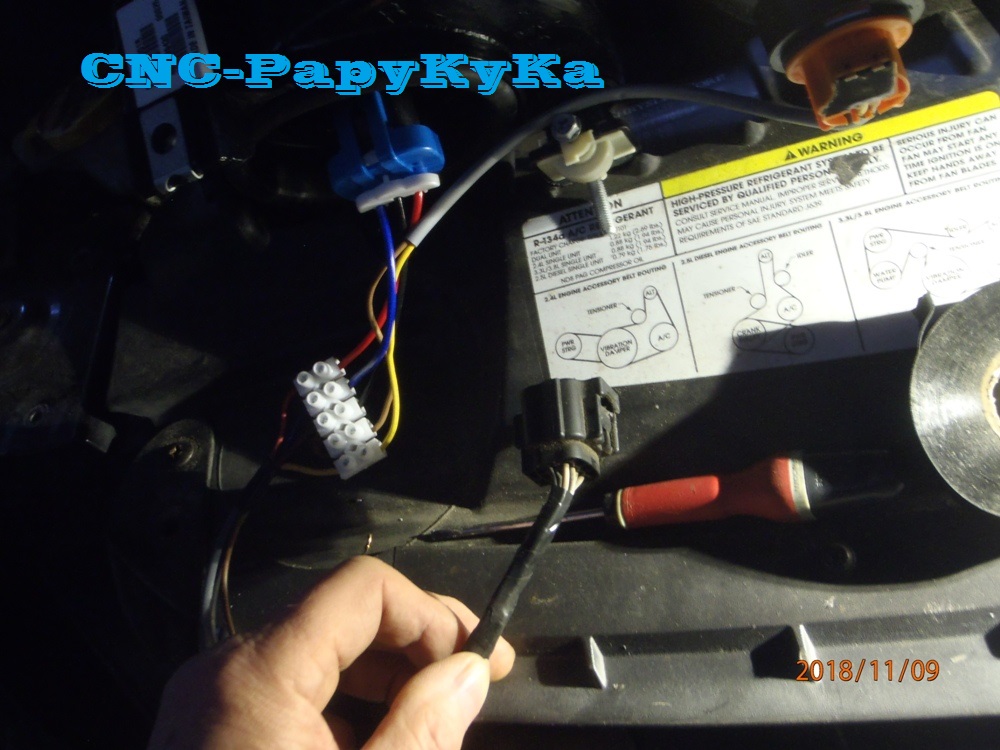

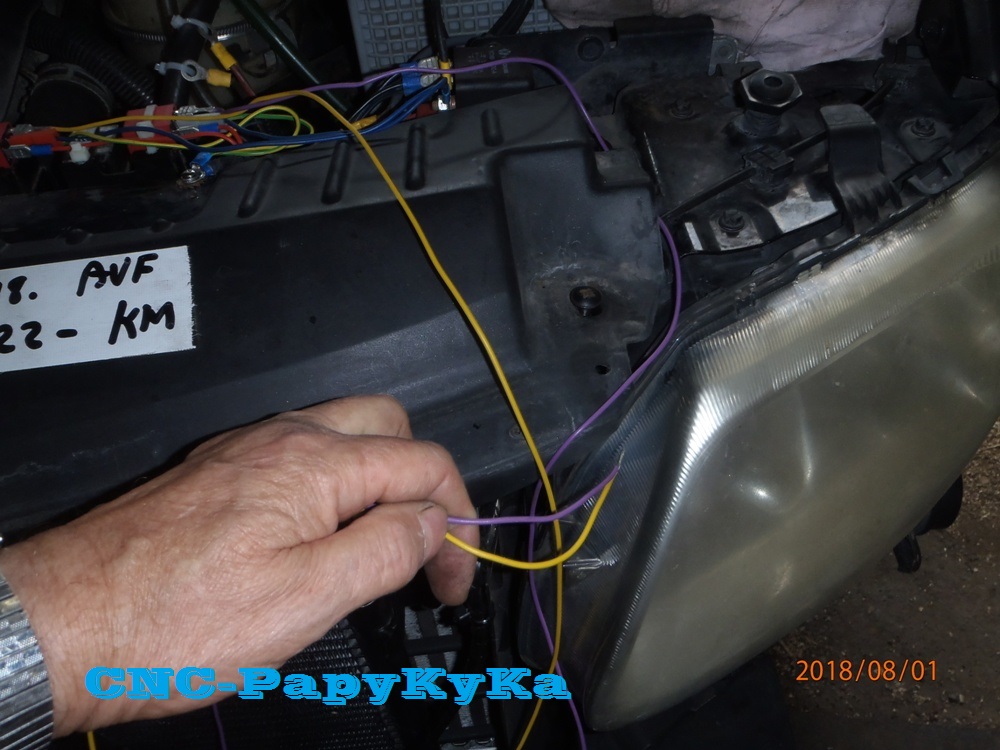

Les deux fil de commande des relais seront ponter sur l'alimentation des phares d'origine.









Reste maintenant de replacer le bouclier en PVC, qui sera fait surement demain,

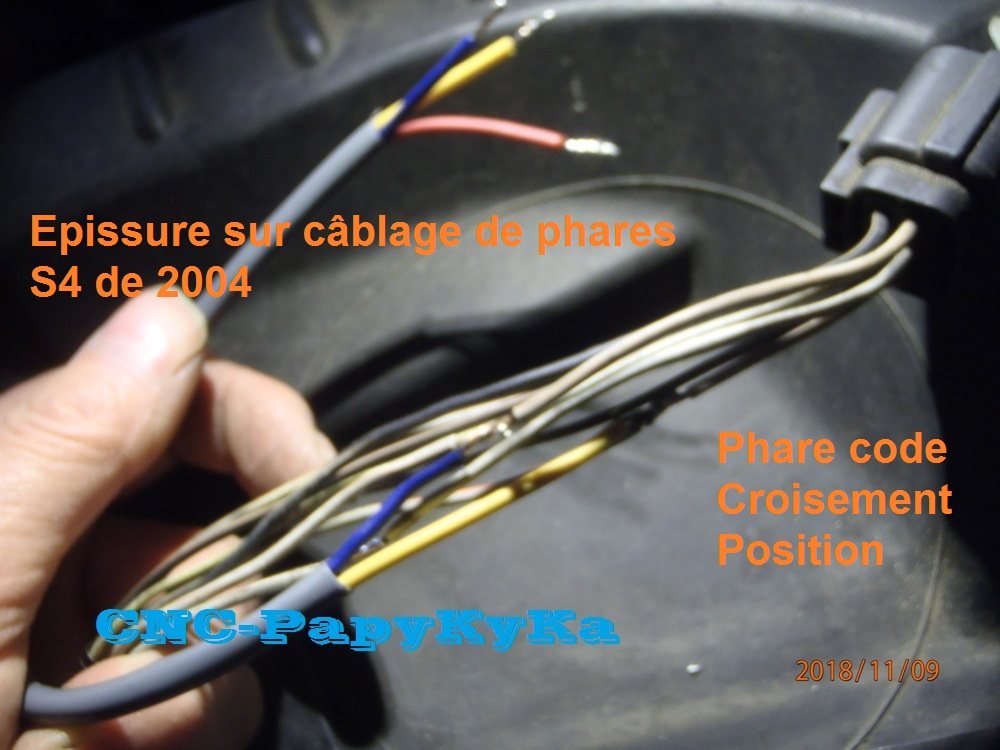

Et a faire le pontage avec les optique de phares,
Mais cela sera fait quand le placerais les nouveaux optiques US a Leds, A +++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 6 205
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Jeu 2 Aoû - 23:42 (2018)    Sujet du message: Ajouter des phares AB & LP dans calandre du S4. Répondre en citant

La suite logique, fabrication d'une protection sous 'bouclier' Avant.

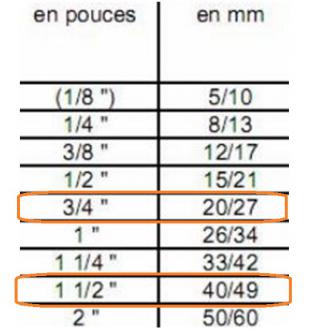

Cintré un tube de chauffage en acier de 6/4, deux courbes identique et bien a plat,

Deux autres tubes de 3/4, seront aussi utilisé pour la fixation au châssis.
Sous la poutre 'pare-choc' et allez reprendre les fixations du berceau du train avant.













Le voila posé sur deux chandelles, reste a voir comment cela sera fixer.



Comme l'on peut le voir les rampes a Leds seront des AB & LP, sont en place, dans le bouclier en PVC, A ++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 6 205
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Ven 3 Aoû - 21:31 (2018)    Sujet du message: Ajouter des phares AB & LP dans calandre du S4. Répondre en citant

Salut a ceux qui passeront par ici.

Un peu de soudure électrique pour crée un support de ce tube cintré de 6/4.







Plus possible de mettre sous la main, de mon marteau 'pic', Ou est-il ??????, donc....



PapyKy, n'ais pas en forme avec cette T° de plus de 30°,

Dans l'atelier malgré l'isolation de sa couverture isolée.



A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 6 205
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Mer 8 Aoû - 21:49 (2018)    Sujet du message: Ajouter des phares AB & LP dans calandre du S4. Répondre en citant

Bonsoir a tous.


Un petit avancement de cette barre de protection sous bouclier avant en tuyau de 6/4 de pouce.


Deux bouts de plat en 60 x 4 coupé et foré, pour venir ce fixer sur les rebords de la travers Av.
Sur un tube carré de 25 x 25 x 2 Mm de 1125 Mm








Cette traverse ce placera sous la poutre avant du châssis, pour soutenir les tirants. (3/4 pouce)
Qui passeront sous le moteur et prendront la fixation du berceau du train avant.








Qui seront brider par deux ponts en plat de 20 x 5 Mm, préformer a froid, sur le carré de 25 Mm.





Sur les tirants seront souder dans un angle voulut deux bouts de cornière pour y boulonner le 6/4.





Mais avant faut couper les bouts externe, qui sont trop a vif, pour suivre l'angle du bouclier PVC,
Donc, je fait un gabarit de coupe, pour être symétrique, des deux cotés, qui seront boucher,
Avec un bouts de tôle, profilée et soudée, pour être esthétique.





Voila, c'est prêt pour demain, il reste a coupé et souder, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 6 205
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Jeu 9 Aoû - 14:17 (2018)    Sujet du message: Ajouter des phares AB & LP dans calandre du S4. Répondre en citant

Merci a toi.

Voila la suite ce matin.













Simple ??, NON !!, quand l'on a fait cela souvent, quand j'était en 'sidéurgie' (8 ans en maintenance).



Voila comment cela sera monter sur le véhicule, A plus, pour d'autres truc, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 6 205
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Jeu 9 Aoû - 16:38 (2018)    Sujet du message: Ajouter des phares AB & LP dans calandre du S4. Répondre en citant

La suite, la mise en primer spéciale acier.







Le trou a deux diamètres différent, 10 Mm & 14 Mm,
La vis est plus longue de 30 Mm que celle d'origine, (60 Mm)
Le bout de tube fait juste la hauteur intérieur + 1 épaisseur, (23 Mm),
Qui, lui fait 10.5 Mm intérieur et 13.5 Mm extérieur,
Que pour serré que l'une des faces du tube carré de 25x25x2 Mm.
Pour que l'entretoise placée sur la vis M10 ne presse que l'une des deux face du tube.

Et évite de déformer le tube, et de ce fait ne serais pas bien serré, A plus, PapyKy.
